Παράρτημα. Τεχνικές απαιτήσεις κατασκευής δοκιμών

Transcript

1 Παράρτημα Τεχνικές απαιτήσεις κατασκευής δοκιμών Η πρόσκληση αφορά την κατασκευή τεσσάρων (4) δοκιμίων οπλισμένου σκυροδέματος (Σχήματα 1, 2) τα οποία ο ανάδοχος, μετά την πειραματική δοκιμή τους στο Εργαστήριο Κατασκευών οφείλει να κατεδαφίσει και να απομακρύνει. Η απομάκρυνση θα γίνει αφού επιβεβαιωιούν τα πειραματικά αποτελέσματα και μόνο μετά από σχετική ειδοποίηση του Εργαστηρίου. Η μορφή των δοκιμίων, οι διαστάσεις και ο οπλισμός φαίνονται στα επισυναπτόμενα σχέδια (για οιεσδήποτε διευκρινήσεις, δείτε παρακάτω). Τα τρία πρώτα δοκίμια θα είναι ακριβώς ίδια, ενώ στο τέταρτο διαφοροποιείται μόνο η όπλιση του τοιχώματος (βλ. παρακάτω σχέδια). Οι ξυλότυποι πρέπει να κατασκευασθούν με μπετοφόρμ (καινούργια ή σε πολύ καλή κατάσταση). Στα μπλόκ κεφαλής και βάσης θα τοποθετηθούν φαλτσογωνιές σε όλες τις ακμές. Οι οπές θα γίνουν με χρήση σωλήνων PVC, Φ63 εκτός από αυτές που σημειώνονται στο Σχήμα 2, για τις οποίες θα χρησιμοποιηθούν σωλήνες PVC, Φ75. Κατά τη φάση κατασκευής του ξυλοτύπου οι σωλήνες θα είναι σταθεροποιημένοι, προσδεδεμένοι στον κλωβό του οπλισμού και θα είναι απολύτως κατακόρυφοι (αποδεκτή απόκλιση μικρότερη από 3mm). Το τοίχωμα μεταξύ των μπλοκ οπλισμένου σκυροδέματος, θα είναι απολύτως κατακόρυφο και η επιφάνειά του θα είναι κάθετη και στις δύο μάζες (κορυφή και βάση). Τα δοκίμια θα κατασκευασθούν και σκυροδετηθούν ανά δύο, εντός του εργαστηριακού χώρου του Εργαστηρίου Κατασκευών. Η κατασκευή κάθε δοκιμίου θα γίνεται σε τρείς φάσεις: 1. Κατασκευή ξυλοτύπου/όπλισης μάζας θεμελίου βάσης, τοποθέτηση σωλήνων οπών και των αναμονών οπλισμών για το τοίχωμα. Σκυροδέτηση - συντήρηση για τουλάχιστον 5 ημέρες (με λινάτσες και συνεχή 24-ωρη διαβροχή). 2. Κατασκευή ξυλοτύπου/όπλισης τοιχώματος και των αναμονών οπλισμών για το μπλόκ κεφαλής - σκυροδέτηση - συντήρηση για τουλάχιστον 7 ημέρες (με λινάτσες και συνεχή 24-ωρη διαβροχή). Η συντήρηση θα συνεχισθεί καθόλη τη διάρκεια κατασκευής του μπλόκ κεφαλής. 3. Κατασκευή ξυλοτύπου μάζας κορυφής, τοποθέτηση οπλισμών, τοποθέτηση σωλήνων οπών. Σκυροδέτηση - Συντήρηση για τουλάχιστον 5 ημέρες (με λινάτσες και συνεχή 24- ωρη διαβροχή). 4. Πριν την αφαίρεση του ξυλοτύπων της μάζας κορυφής, θα τοποθετηθεί χαλύβδινος κλωβός ακινητοποίησης (από το προσωπικό του Εργαστηρίου) η αφαίρεση των ικριωμάτων και του ξυλοτύπου θα ακολουθήσει. Ο οπλισμός για όλα τα δοκίμια θα είναι ποιότητας Β500c και το σκυρόδεμα κατηγορίας C25/30 με μέγιστο κόκκο αδρανών 16mm. Η επικάλυψη των οπλισμών με σκυρόδεμα θα είναι 25mm για τα μπλόκ κορυφής και βάσης και 20mm για το τοίχωμα (ίδια και στα τέσσερα δοκίμια). Ο ανάδοχος οφείλει να προβεί σε προστατευτικά μέτρα για την καθαριότητα του υπολοίπου Εργαστηρίου. Για το σκοπό αυτό πρέπει να επιστρώσει και να περικλείσει την περιοχή εργασιών με πλαστικά φύλλα τα οποία θα είναι ανθεκτικά στις καταπονήσεις των εργασιών ξυλοτύπου, όπλισης και σκυροδέτησης και θα αποτρέπουν τη μεταφορά της σκόνης στον ηλεκτρονικό εξοπλισμό του Εργαστηρίου. Το κόστος ξυλοτύπου, υλικών, εργασίας (ξυλοτύπου, όπλισης, κατεδάφισης, αποκομιδής) και κάθε άλλης πηγής σχετιζόμενης με την κατασκευή των δοκιμίων, βαρύνει τον ανάδοχο.

2 Ο ανάδοχος θα παραδώσει τα δοκίμια με καθαρισμένες επιφάνειες (αφαίρεση ξύλων, καρφιών, κ.λ.π) και θα απομακρύνει από το χώρο κάθε άλλο υλικό (ξυλότυποι, πλαστικά, κ.λ.π). Ο ανάδοχος θα παραδώσει το χώρο του Εργαστηρίου καθαρό και στην κατάσταση που τον παρέλαβε. Το Εργαστήριο διατηρεί το δικαίωμα τροποποίησης της διάταξης των οπλισμών των δοκιμίων (αν η ερευνητική ομάδα ARCO για την οποία εκτελούνται οι δοκιμές στο Εργαστήριο ζητήσει τη διαφοροποίησή τους) με αναλογική μεταβολή του αντίστοιχου κόστους.

3 Σχήμα 1 - Πειραματική διάταξη Σχήμα 2 - Γεωμετρία δοκιμίων (α) (β)

4 Σχήμα 3 - Οπλισμός δοκιμίων

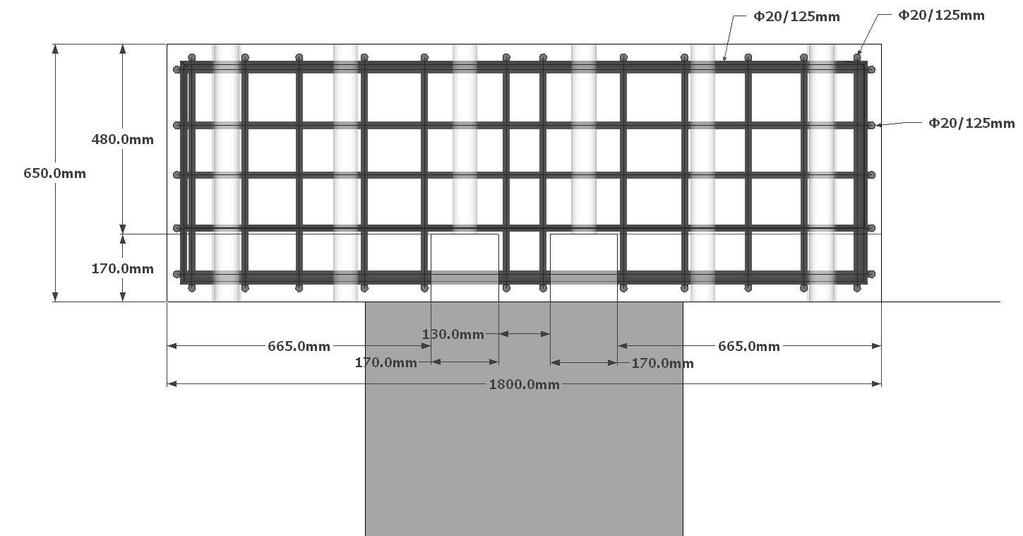

5 Σχήμα 4 - Οπλισμός δοκιμίου 4

6 Σχήμα 5 - Όπλιση μπλόκ βάσης (α) Όψη 1 (β) Όψη 2

7 Σχήμα 6 - Όπλιση μπλόκ κορυφής (α) Όψη 1 (β) Όψη 2
