1 ΕΙΔΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΚΑΙ ΠΡΟΕΝΤΕΤΑΜΕΝΟ ΣΚΥΡΟΔΕΜΑ Γ. Παναγόπουλος Καθηγητής Εφαρμογών, ΤΕΙ Σερρών

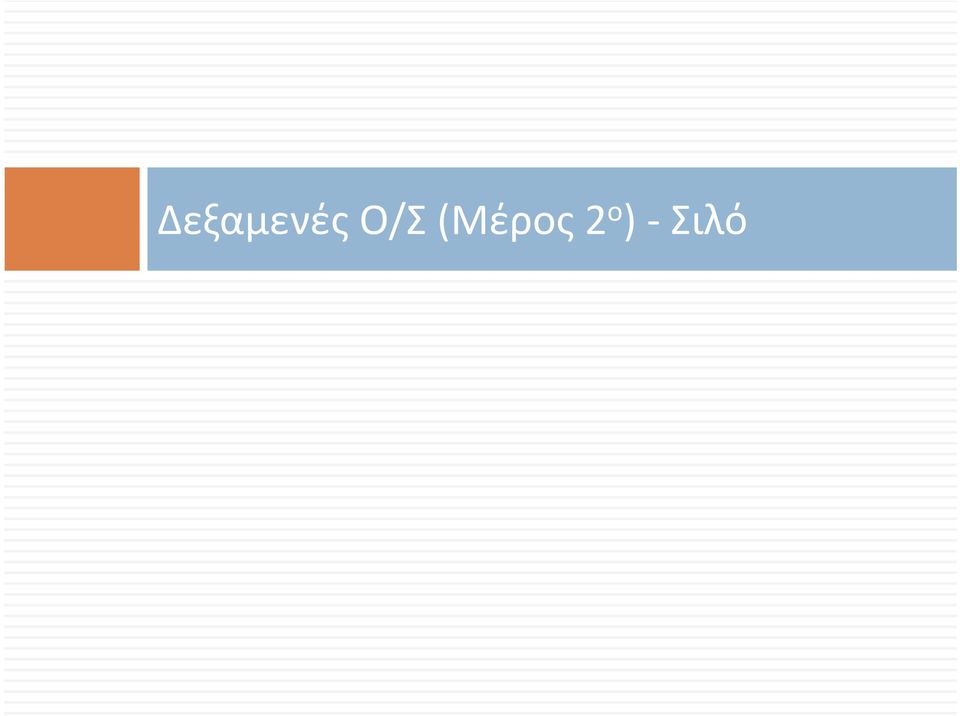

2 Δεξαμενές Ο/Σ (Μέρος 2 ο ) -Σιλό

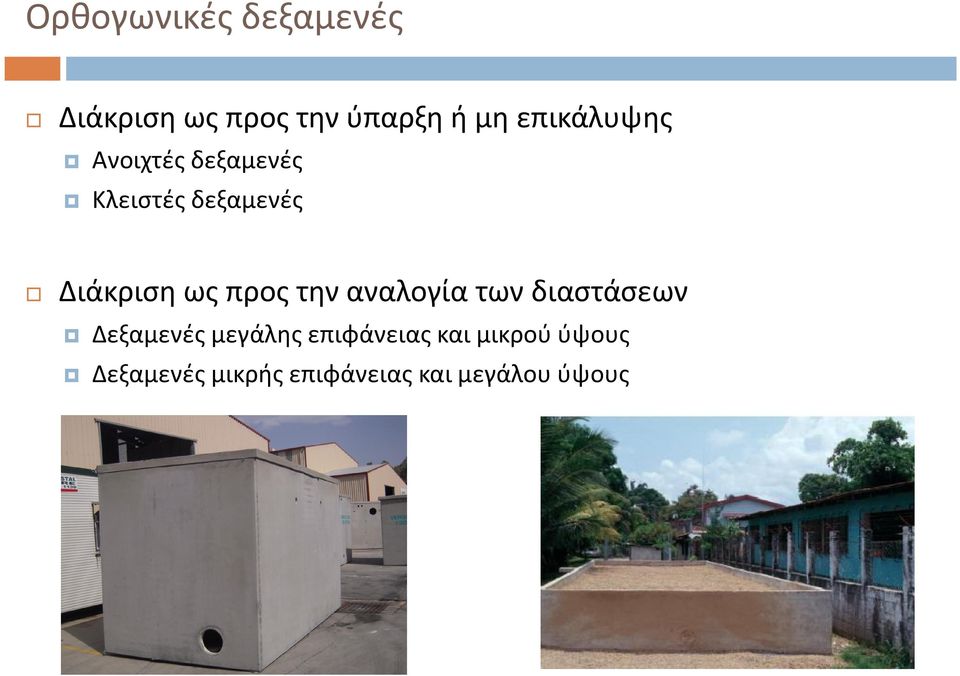

3 Ορθογωνικές δεξαμενές Διάκριση ως προς την ύπαρξη ή μη επικάλυψης Ανοιχτές δεξαμενές Κλειστές δεξαμενές Διάκριση ως προς την αναλογία των διαστάσεων Δεξαμενές μεγάλης επιφάνειας και μικρού ύψους Δεξαμενές μικρής επιφάνειας και μεγάλου ύψους

ως προς την αναλογία των διαστάσεων Δεξαμενές μεγάλης

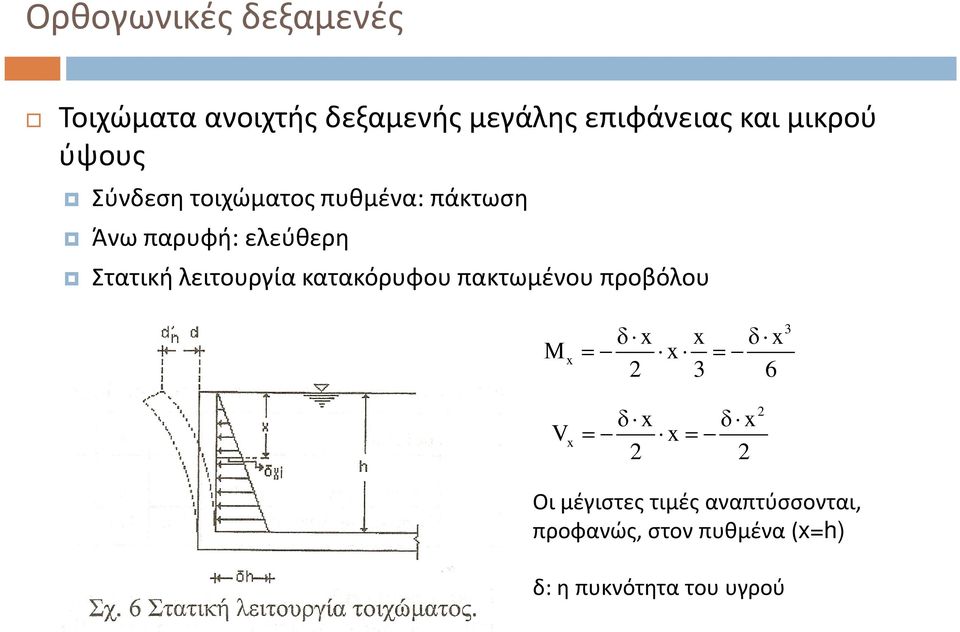

4 Ορθογωνικές δεξαμενές Τοιχώματα ανοιχτής δεξαμενής μεγάλης επιφάνειας και μικρού ύψους Σύνδεση τοιχώματος πυθμένα: πάκτωση Άνω παρυφή: ελεύθερη Στατική λειτουργία κατακόρυφου πακτωμένου προβόλου δ x x δ x Μ x = x = V x δ x δ x = x= Οι μέγιστες τιμές αναπτύσσονται, προφανώς, στον πυθμένα (x=h) δ: η πυκνότητα του υγρού

κατακόρυφου πακτωμένου προβόλου δ x x δ x Μ x = x = 2 3 6 3 V x δ x δ x = x= 2 2 2

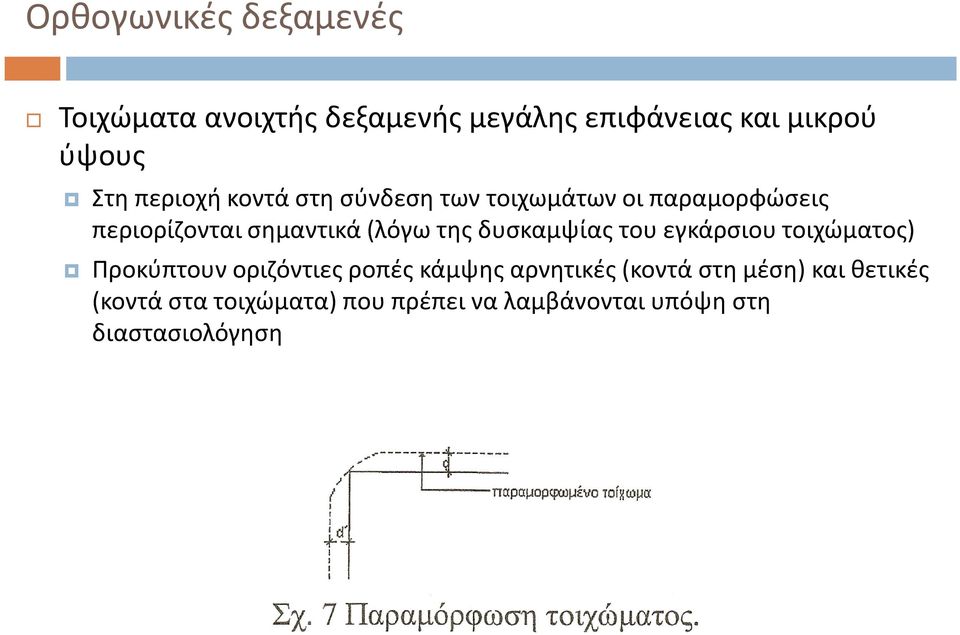

5 Ορθογωνικές δεξαμενές Τοιχώματα ανοιχτής δεξαμενής μεγάλης επιφάνειας και μικρού ύψους Στη περιοχή κοντά στη σύνδεση των τοιχωμάτων οι παραμορφώσεις περιορίζονται σημαντικά (λόγω της δυσκαμψίας του εγκάρσιου τοιχώματος) Προκύπτουν οριζόντιες ροπές κάμψης αρνητικές (κοντά στη μέση) και θετικές (κοντά στα τοιχώματα) που πρέπει να λαμβάνονται υπόψη στη διαστασιολόγηση

δυσκαμψίας του εγκάρσιου τοιχώματος) Προκύπτουν οριζόντιες ροπές κάμψης αρνητικές (κοντά

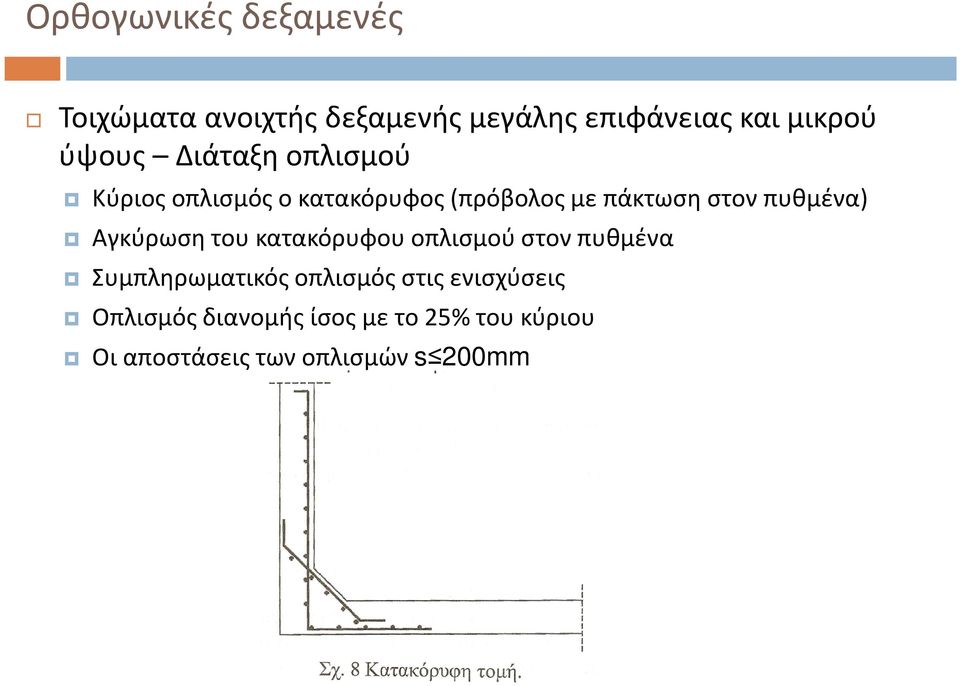

6 Ορθογωνικές δεξαμενές Τοιχώματα ανοιχτής δεξαμενής μεγάλης επιφάνειας και μικρού ύψους Διάταξη οπλισμού Κύριος οπλισμός ο κατακόρυφος (πρόβολος με πάκτωση στον πυθμένα) Αγκύρωσητου κατακόρυφου οπλισμού στον πυθμένα Συμπληρωματικός οπλισμός στις ενισχύσεις Οπλισμός διανομής ίσος με το 25% του κύριου Οι αποστάσεις των οπλισμών s 200mm

πυθμένα) Αγκύρωσητου κατακόρυφου οπλισμού στον πυθμένα Συμπληρωματικός οπλισμός

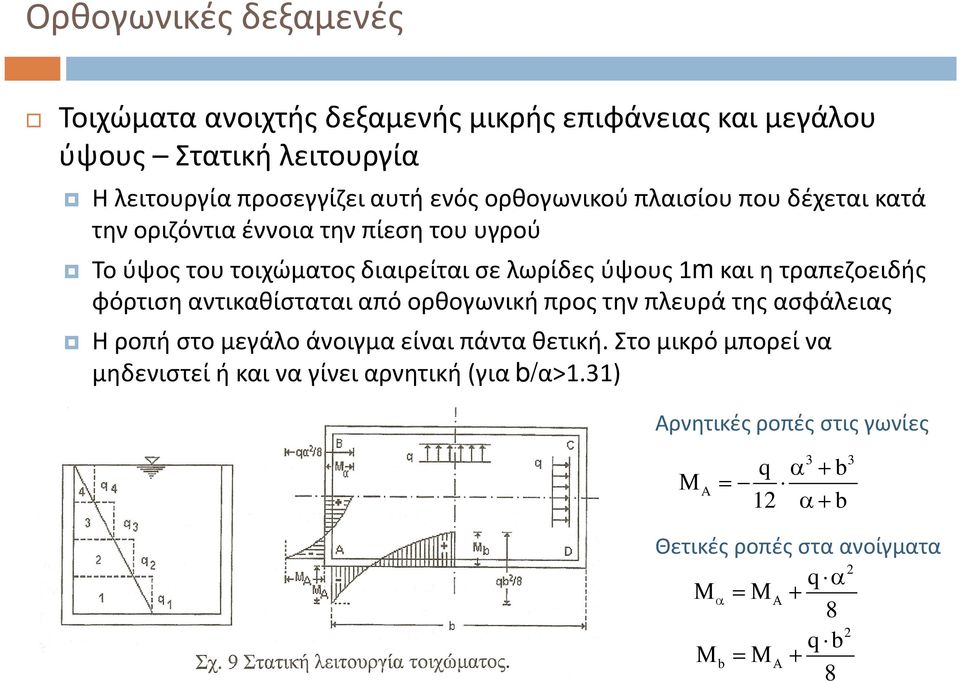

7 Ορθογωνικές δεξαμενές Τοιχώματα ανοιχτής δεξαμενής μικρής επιφάνειας και μεγάλου ύψους Στατική λειτουργία Η λειτουργία προσεγγίζει αυτή ενός ορθογωνικούπλαισίου που δέχεται κατά την οριζόντια έννοια την πίεση του υγρού Το ύψος του τοιχώματος διαιρείται σε λωρίδες ύψους 1mκαι η τραπεζοειδής φόρτιση αντικαθίσταται από ορθογωνική προς την πλευρά της ασφάλειας Η ροπή στο μεγάλο άνοιγμα είναι πάντα θετική. Στο μικρό μπορεί να μηδενιστεί ή και να γίνει αρνητική (για b/α>1.31) Αρνητικές ροπές στις γωνίες q α + b Μ A = 12 α+ b 3 3 Θετικές ροπές στα ανοίγματα 2 q α Μ α =Μ Α+ 8 2 q b Μ b =Μ Α+ 8

τραπεζοειδής φόρτιση αντικαθίσταται από ορθογωνική προς την πλευρά της ασφάλειας Η ροπή στο μεγάλο άνοιγμα είναι πάντα θετική.

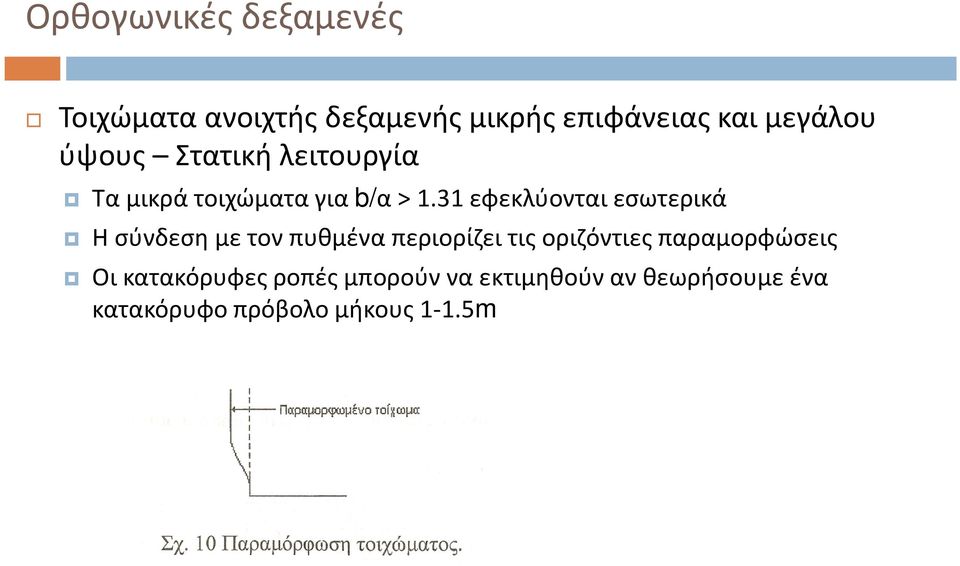

8 Ορθογωνικές δεξαμενές Τοιχώματα ανοιχτής δεξαμενής μικρής επιφάνειας και μεγάλου ύψους Στατική λειτουργία Τα μικρά τοιχώματα για b/α > 1.31 εφεκλύονταιεσωτερικά Η σύνδεση με τον πυθμένα περιορίζει τις οριζόντιες παραμορφώσεις Οι κατακόρυφες ροπές μπορούν να εκτιμηθούν αν θεωρήσουμε ένα κατακόρυφο πρόβολο μήκους 1-1.5m

31 εφεκλύονταιεσωτερικά Η σύνδεση με τον πυθμένα περιορίζει τις οριζόντιες

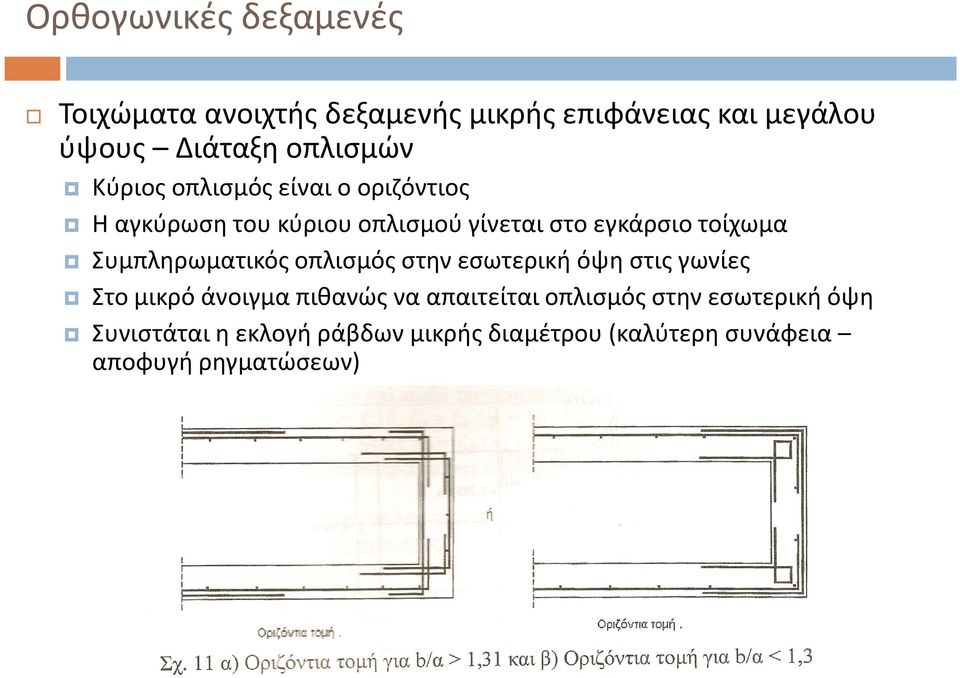

9 Ορθογωνικές δεξαμενές Τοιχώματα ανοιχτής δεξαμενής μικρής επιφάνειας και μεγάλου ύψους Διάταξη οπλισμών Κύριος οπλισμός είναι ο οριζόντιος Η αγκύρωσητου κύριου οπλισμού γίνεται στο εγκάρσιο τοίχωμα Συμπληρωματικός οπλισμός στην εσωτερική όψη στις γωνίες Στο μικρό άνοιγμα πιθανώς να απαιτείται οπλισμός στην εσωτερική όψη Συνιστάται η εκλογή ράβδων μικρής διαμέτρου (καλύτερη συνάφεια αποφυγή ρηγματώσεων)

τοίχωμα Συμπληρωματικός οπλισμός στην εσωτερική όψη στις γωνίες Στο μικρό άνοιγμα πιθανώς να

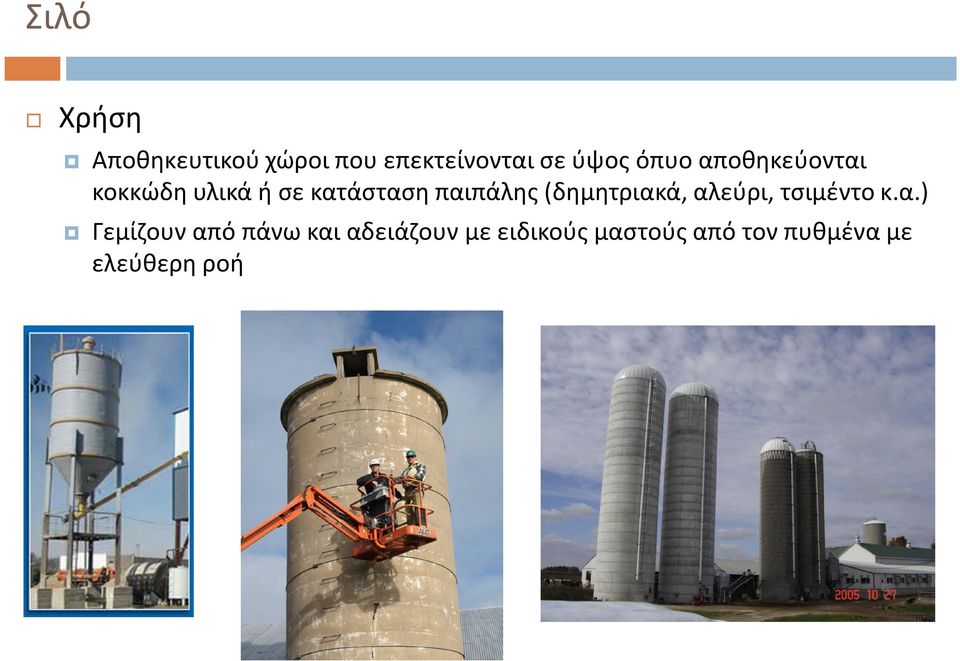

10 Σιλό Χρήση Αποθηκευτικού χώροι που επεκτείνονται σε ύψος όπυοαποθηκεύονται κοκκώδη υλικά ή σε κατάσταση παιπάλης (δημητριακά, αλεύρι, τσιμέντο κ.α.) Γεμίζουν από πάνω και αδειάζουν με ειδικούς μαστούς από τον πυθμένα με ελεύθερη ροή

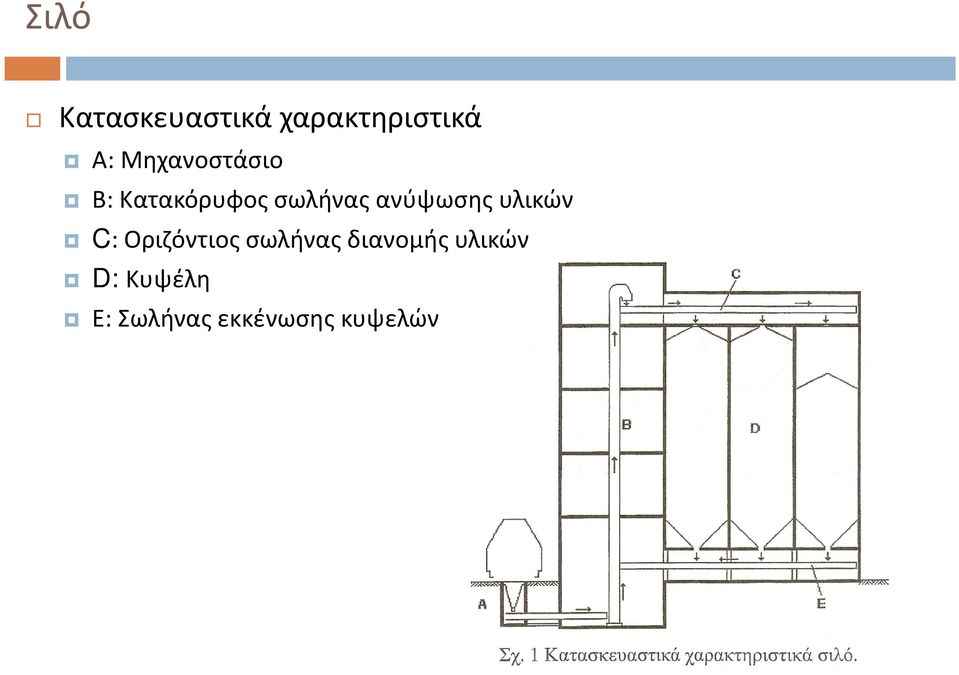

11 Σιλό Κατασκευαστικά χαρακτηριστικά Α: Μηχανοστάσιο Β: Κατακόρυφος σωλήνας ανύψωσης υλικών C: Οριζόντιος σωλήνας διανομής υλικών D: Κυψέλη Ε: Σωλήνας εκκένωσης κυψελών

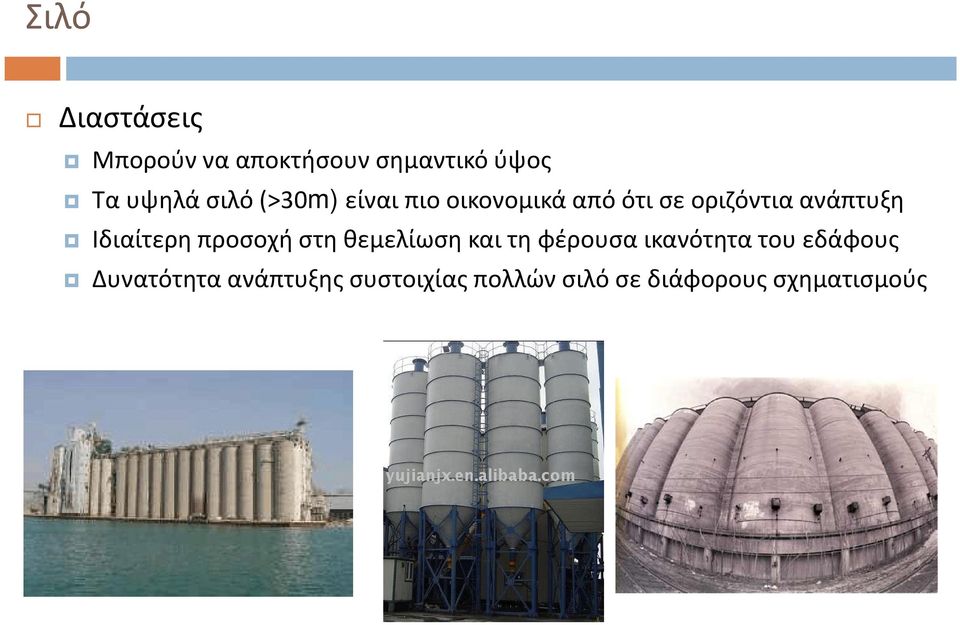

12 Σιλό Διαστάσεις Μπορούν να αποκτήσουν σημαντικό ύψος Τα υψηλά σιλό (>30m) είναι πιο οικονομικά από ότι σε οριζόντια ανάπτυξη Ιδιαίτερη προσοχή στη θεμελίωση και τη φέρουσα ικανότητα του εδάφους Δυνατότητα ανάπτυξης συστοιχίας πολλών σιλό σε διάφορους σχηματισμούς

Ιδιαίτερη προσοχή στη θεμελίωση και τη φέρουσα ικανότητα του

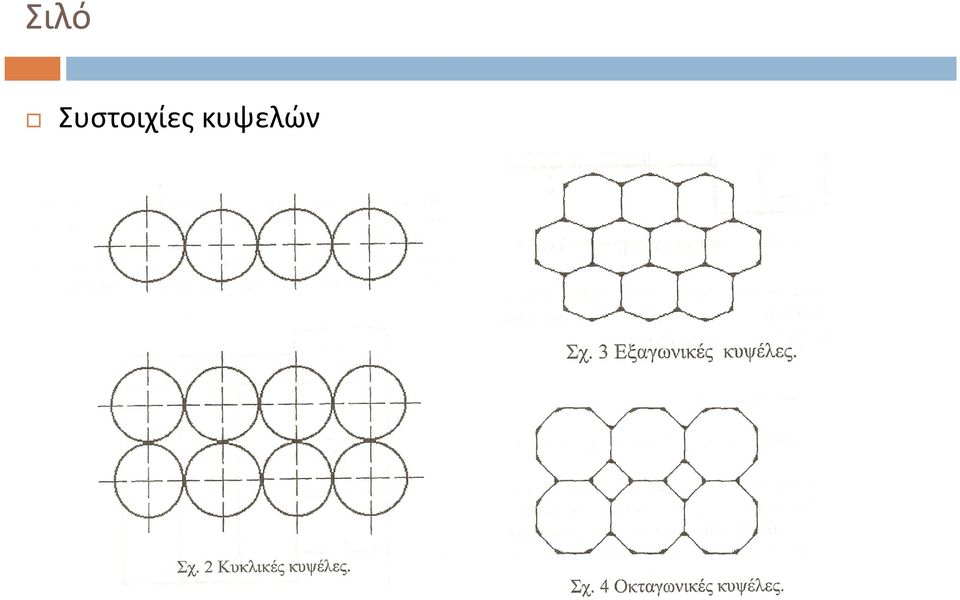

13 Σιλό Συστοιχίες κυψελών

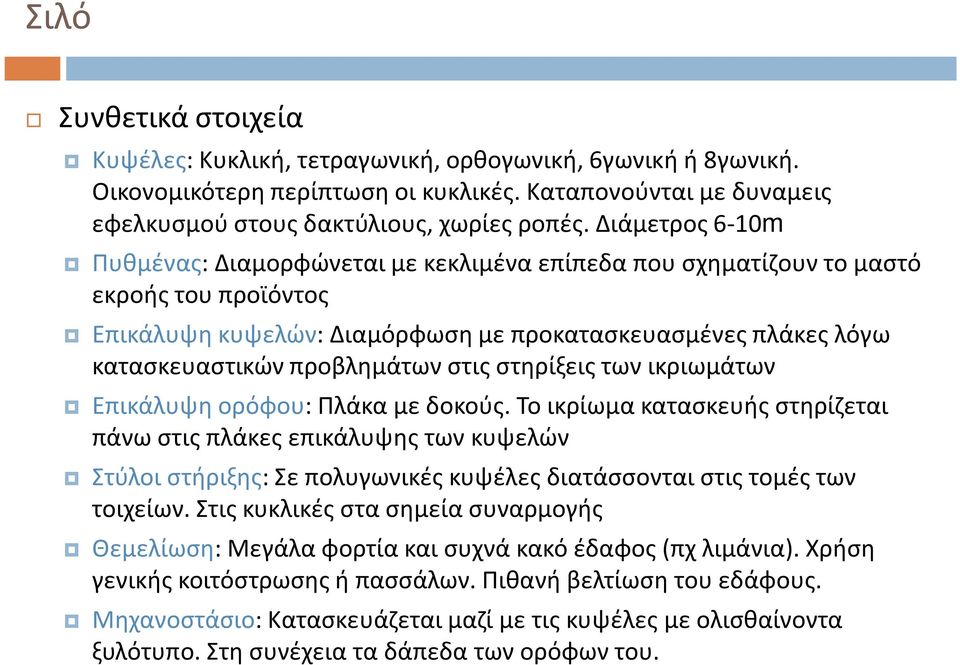

14 Σιλό Συνθετικά στοιχεία Κυψέλες: Κυκλική, τετραγωνική, ορθογωνική, 6γωνική ή 8γωνική. Οικονομικότερη περίπτωση οι κυκλικές. Καταπονούνται με δυναμεις εφελκυσμού στους δακτύλιους, χωρίες ροπές. Διάμετρος 6-10m Πυθμένας: Διαμορφώνεται με κεκλιμένα επίπεδα που σχηματίζουν το μαστό εκροής του προϊόντος Επικάλυψη κυψελών: Διαμόρφωση με προκατασκευασμένες πλάκες λόγω κατασκευαστικών προβλημάτων στις στηρίξεις των ικριωμάτων Επικάλυψη ορόφου: Πλάκα με δοκούς. Το ικρίωμα κατασκευής στηρίζεται πάνω στις πλάκες επικάλυψης των κυψελών Στύλοι στήριξης: Σε πολυγωνικές κυψέλες διατάσσονται στις τομές των τοιχείων. Στις κυκλικές στα σημεία συναρμογής Θεμελίωση: Μεγάλα φορτία και συχνά κακό έδαφος (πχ λιμάνια). Χρήση γενικής κοιτόστρωσης ή πασσάλων. Πιθανή βελτίωση του εδάφους. Μηχανοστάσιο: Κατασκευάζεται μαζί με τις κυψέλες με ολισθαίνοντα ξυλότυπο. Στη συνέχεια τα δάπεδα των ορόφων του.

στις στηρίξεις των ικριωμάτων Επικάλυψη ορόφου: Πλάκα με δοκούς.

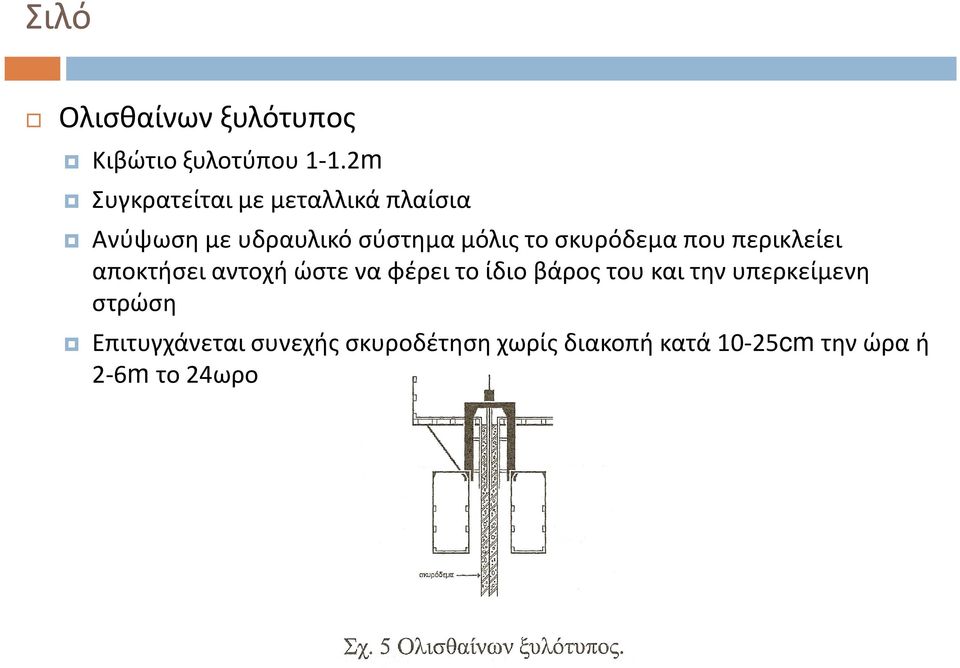

15 Σιλό Ολισθαίνων ξυλότυπος Κιβώτιο ξυλοτύπου1-1.2m Συγκρατείται με μεταλλικά πλαίσια Ανύψωση με υδραυλικό σύστημα μόλις το σκυρόδεμα που περικλείει αποκτήσει αντοχή ώστε να φέρει το ίδιο βάρος του και την υπερκείμενη στρώση Επιτυγχάνεται συνεχής σκυροδέτησηχωρίς διακοπή κατά 10-25cm την ώρα ή Επιτυγχάνεται συνεχής σκυροδέτησηχωρίς διακοπή κατά 10-25cm την ώρα ή 2-6m το 24ωρο

περικλείει αποκτήσει αντοχή ώστε να φέρει το ίδιο βάρος του και την υπερκείμενη στρώση

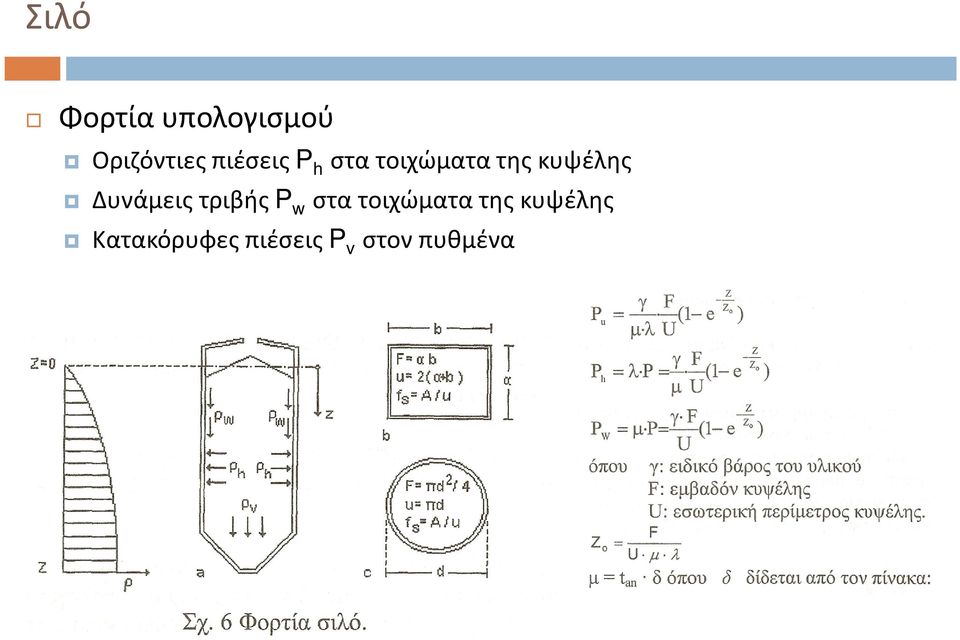

16 Σιλό Φορτία υπολογισμού Οριζόντιες πιέσεις P h στα τοιχώματα της κυψέλης Δυνάμεις τριβής P w στα τοιχώματα της κυψέλης Κατακόρυφες πιέσεις P v στον πυθμένα

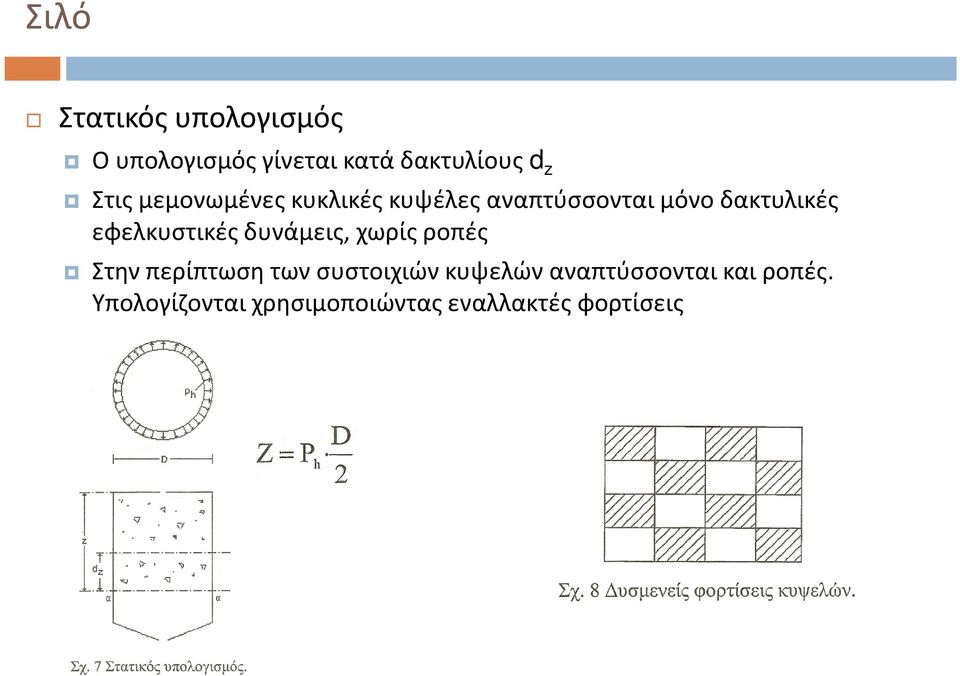

17 Σιλό Στατικός υπολογισμός Ο υπολογισμός γίνεται κατά δακτυλίους d z Στις μεμονωμένες κυκλικές κυψέλες αναπτύσσονται μόνο δακτυλικές εφελκυστικές δυνάμεις, χωρίς ροπές Στην περίπτωση των συστοιχιών κυψελών αναπτύσσονται και ροπές. Υπολογίζονται χρησιμοποιώντας εναλλακτές φορτίσεις

εφελκυστικές δυνάμεις, χωρίς ροπές Στην περίπτωση των συστοιχιών

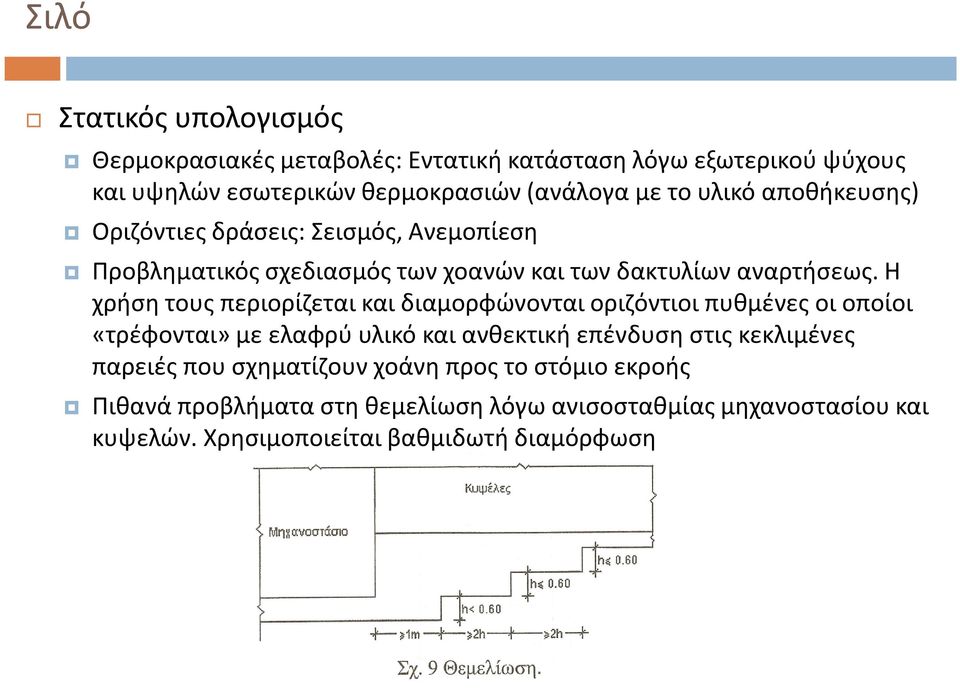

18 Σιλό Στατικός υπολογισμός Θερμοκρασιακές μεταβολές: Εντατική κατάσταση λόγω εξωτερικού ψύχους και υψηλών εσωτερικών θερμοκρασιών (ανάλογα με το υλικό αποθήκευσης) Οριζόντιες δράσεις: Σεισμός, Ανεμοπίεση Προβληματικός σχεδιασμός των χοανών και των δακτυλίων αναρτήσεως. Η χρήση τους περιορίζεται και διαμορφώνονται οριζόντιοι πυθμένες οι οποίοι «τρέφονται» με ελαφρύ υλικό και ανθεκτική επένδυση στις κεκλιμένες παρειές που σχηματίζουν χοάνη προς το στόμιο εκροής Πιθανά προβλήματα στη θεμελίωση λόγω ανισοσταθμίαςμηχανοστασίου και κυψελών. Χρησιμοποιείται βαθμιδωτή διαμόρφωση

Η χρήση τους περιορίζεται και διαμορφώνονται οριζόντιοι πυθμένες οι οποίοι «τρέφονται» με ελαφρύ υλικό και ανθεκτική επένδυση στις κεκλιμένες
