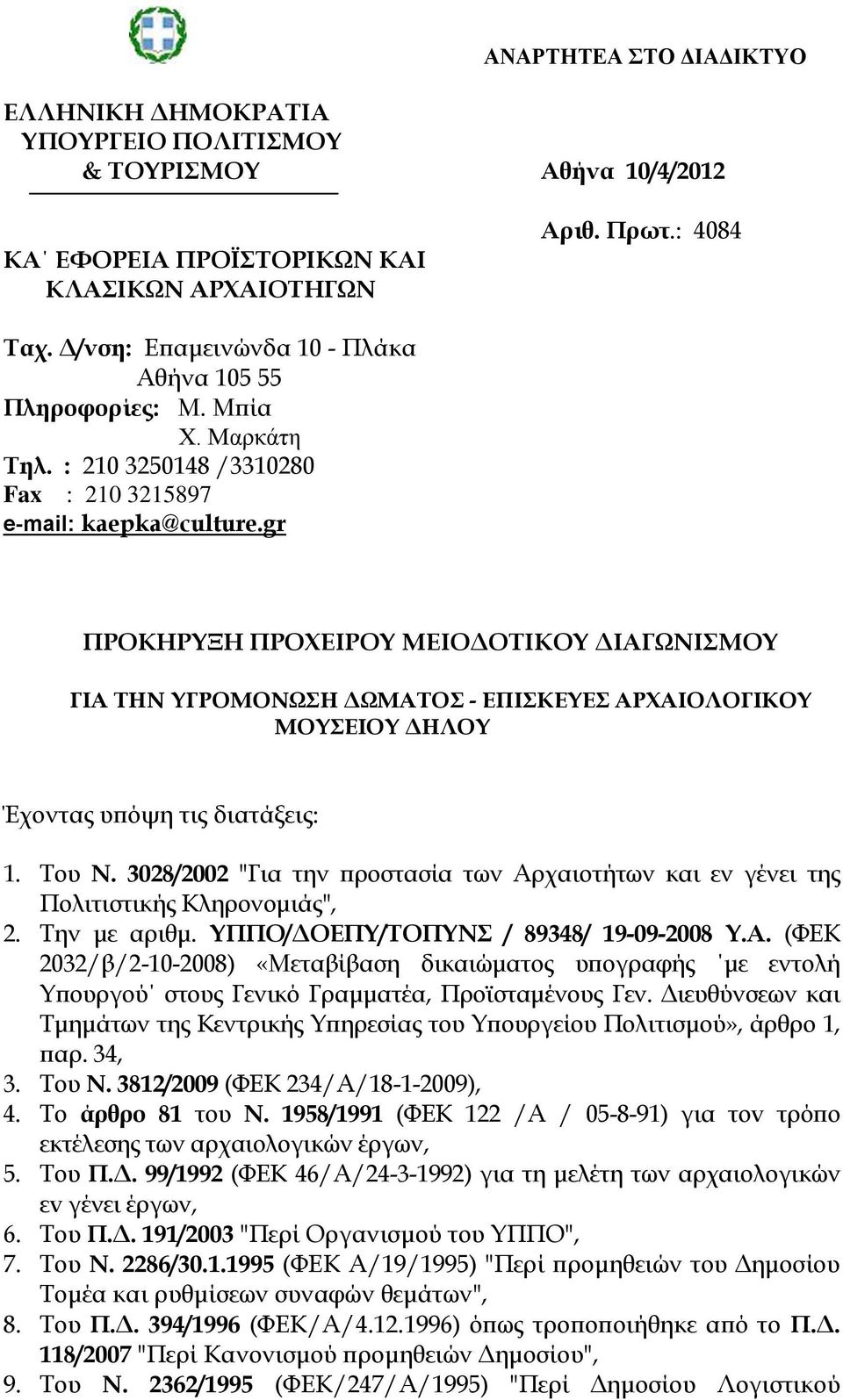

1 ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ & ΤΟΥΡΙΣΜΟΥ Αθήνα 10/4/2012 ΚΑ ΕΦΟΡΕΙΑ ΠΡΟΪΣΤΟΡΙΚΩΝ ΚΑΙ ΚΛΑΣΙΚΩΝ ΑΡΧΑΙΟΤΗΓΩΝ Αριθ. Πρωτ.: 4084 Ταχ. Δ/νση: Επαμεινώνδα 10 - Πλάκα Αθήνα Πληροφορίες: Μ. Μπία Χ. Μαρκάτη Τηλ. : / Fax : kaepka@culture.gr ΠΡΟΚΗΡΥΞΗ ΠΡΟΧΕΙΡΟΥ ΜΕΙΟΔΟΤΙΚΟΥ ΔΙΑΓΩΝΙΣΜΟΥ ΓΙΑ ΤΗΝ ΥΓΡΟΜΟΝΩΣΗ ΔΩΜΑΤΟΣ - ΕΠΙΣΚΕΥΕΣ ΑΡΧΑΙΟΛΟΓΙΚΟΥ ΜΟΥΣΕΙΟΥ ΔΗΛΟΥ Έχοντας υπόψη τις διατάξεις: ΤΟΠΟΣ ΔΙΕΝΕΡΓΕΙΑΣ ΔΙΑΓΩΝΙΣΜΟΥ ΤΟΠΟΣ ΔΙΕΝΕΡΓΕΙΑΣ ΔΙΑΓΩΝΙΣΜΟΥ 1. Του Ν. 3028/2002 "Για την προστασία των Αρχαιοτήτων και εν γένει της : Πάροδος Πολιτιστικής 25 Κληρονομιάς", ης Μαρτίου, ΤΚ Κως ΑΡΧΑΙΟΛΟΓΙΚΟΥ 2. Την με αριθμ. ΙΝΣΤΙΤΟΥΤΟ ΥΠΠΟ/ΔΟΕΠΥ/ΤΟΠΥΝΣ / 89348/ Υ.Α. (ΦΕΚ ΑΙΓΑΙΑΚΩΝ 2032/β/ ) ΣΠΟΥΔΩΝ «Μεταβίβαση δικαιώματος υπογραφής με εντολή Υπουργού στους Γενικό Γραμματέα, Προϊσταμένους Γεν. Διευθύνσεων και Τμημάτων της Κεντρικής Υπηρεσίας του Υπουργείου Πολιτισμού», άρθρο 1, παρ. 34, 3. Του Ν. 3812/2009 (ΦΕΚ 234/Α/ ), 4. Το άρθρο 81 του Ν. 1958/1991 (ΦΕΚ 122 /Α / ) για τov τρόπο εκτέλεσης των αρχαιολογικών έργων, 5. Του Π.Δ. 99/1992 (ΦΕΚ 46/Α/ ) για τη μελέτη των αρχαιολογικών εv γένει έργων, 6. Του Π.Δ. 191/2003 "Περί Οργανισμού του ΥΠΠΟ", 7. Του Ν. 2286/ (ΦΕΚ Α/19/1995) "Περί προμηθειών του Δημοσίου Τομέα και ρυθμίσεων συναφών θεμάτων", 8. Του Π.Δ. 394/1996 (ΦΕΚ/Α/ ) όπως τροποποιήθηκε από το Π.Δ. 118/2007 "Περί Κανονισμού προμηθειών Δημοσίου", 9. Του Ν. 2362/1995 (ΦΕΚ/247/Α/1995) "Περί Δημοσίου Λογιστικού

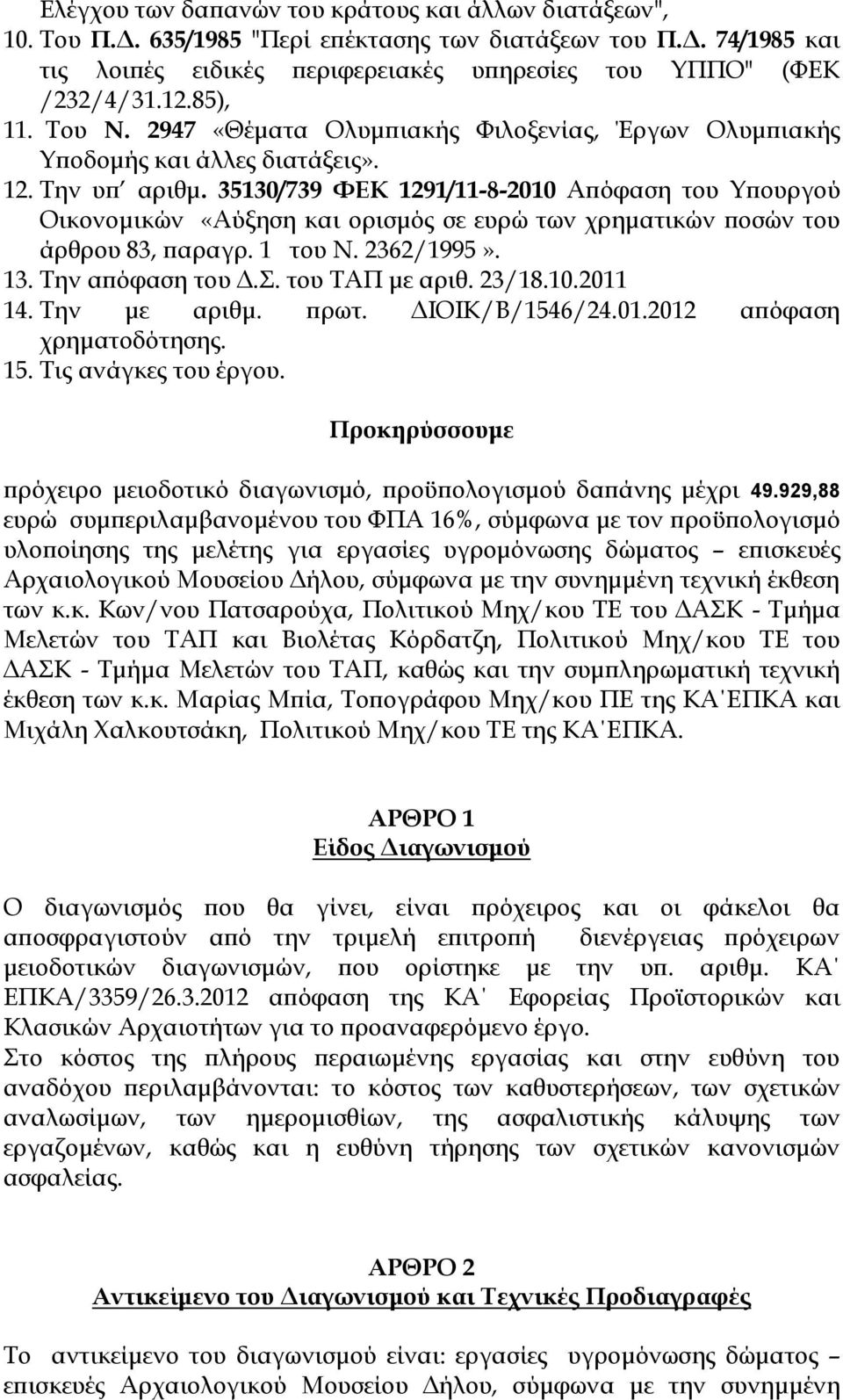

2 Ελέγχου των δαπανών του κράτους και άλλων διατάξεων", 10. Του Π.Δ. 635/1985 "Περί επέκτασης των διατάξεων του Π.Δ. 74/1985 και τις λοιπές ειδικές περιφερειακές υπηρεσίες του ΥΠΠΟ" (ΦΕΚ /232/4/ ), 11. Του Ν «Θέματα Ολυμπιακής Φιλοξενίας, Έργων Ολυμπιακής Υποδομής και άλλες διατάξεις». 12. Την υπ αριθμ /739 ΦΕΚ 1291/ Απόφαση του Υπουργού Οικονομικών «Αύξηση και ορισμός σε ευρώ των χρηματικών ποσών του άρθρου 83, παραγρ. 1 του Ν. 2362/1995». 13. Την απόφαση του Δ.Σ. του ΤΑΠ με αριθ. 23/ Την με αριθμ. πρωτ. ΔΙΟΙΚ/Β/1546/ απόφαση χρηματοδότησης. 15. Τις ανάγκες του έργου. Προκηρύσσουμε πρόχειρο μειοδοτικό διαγωνισμό, προϋπολογισμού δαπάνης μέχρι ,88 ευρώ συμπεριλαμβανομένου του ΦΠΑ 16%, σύμφωνα με τον προϋπολογισμό υλοποίησης της μελέτης για εργασίες υγρομόνωσης δώματος επισκευές Αρχαιολογικού Μουσείου Δήλου, σύμφωνα με την συνημμένη τεχνική έκθεση των κ.κ. Κων/νου Πατσαρούχα, Πολιτικού Μηχ/κου ΤΕ του ΔΑΣΚ - Τμήμα Μελετών του ΤΑΠ και Βιολέτας Κόρδατζη, Πολιτικού Μηχ/κου ΤΕ του ΔΑΣΚ - Τμήμα Μελετών του ΤΑΠ, καθώς και την συμπληρωματική τεχνική έκθεση των κ.κ. Μαρίας Μπία, Τοπογράφου Μηχ/κου ΠΕ της ΚΑ ΕΠΚΑ και Μιχάλη Χαλκουτσάκη, Πολιτικού Μηχ/κου ΤΕ της ΚΑ ΕΠΚΑ. ΑΡΘΡΟ 1 Είδος Διαγωνισμού Ο διαγωνισμός που θα γίνει, είναι πρόχειρος και οι φάκελοι θα αποσφραγιστούν από την τριμελή επιτροπή διενέργειας πρόχειρων μειοδοτικών διαγωνισμών, που ορίστηκε με την υπ. αριθμ. ΚΑ ΕΠΚΑ/3359/ απόφαση της ΚΑ Εφορείας Προϊστορικών και Κλασικών Αρχαιοτήτων για το προαναφερόμενο έργο. Στο κόστος της πλήρους περαιωμένης εργασίας και στην ευθύνη του αναδόχου περιλαμβάνονται: το κόστος των καθυστερήσεων, των σχετικών αναλωσίμων, των ημερομισθίων, της ασφαλιστικής κάλυψης των εργαζομένων, καθώς και η ευθύνη τήρησης των σχετικών κανονισμών ασφαλείας. ΑΡΘΡΟ 2 Αντικείμενο του Διαγωνισμού και Τεχνικές Προδιαγραφές Το αντικείμενο του διαγωνισμού είναι: εργασίες υγρομόνωσης δώματος επισκευές Αρχαιολογικού Μουσείου Δήλου, σύμφωνα με την συνημμένη

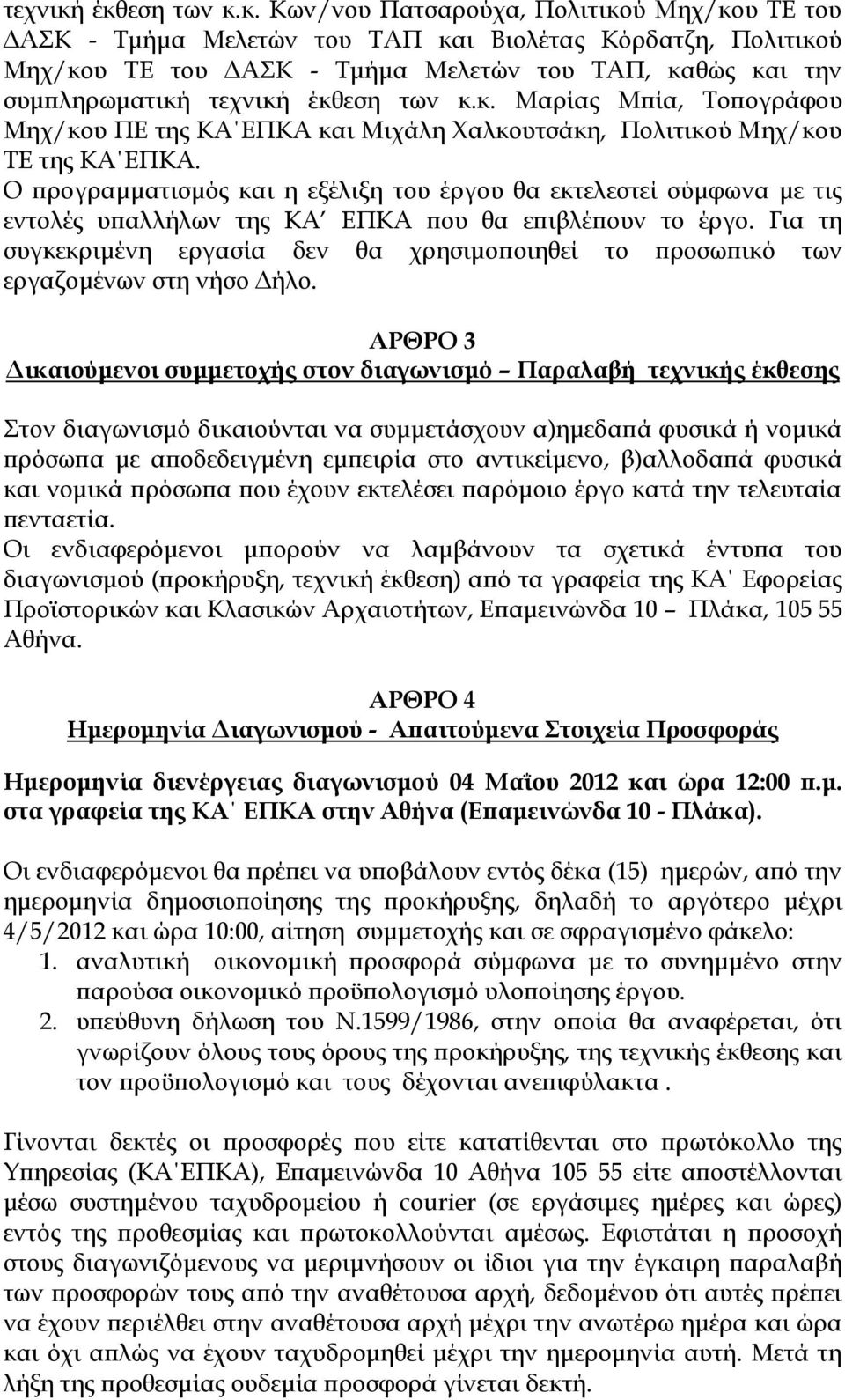

3 τεχνική έκθεση των κ.κ. Κων/νου Πατσαρούχα, Πολιτικού Μηχ/κου ΤΕ του ΔΑΣΚ - Τμήμα Μελετών του ΤΑΠ και Βιολέτας Κόρδατζη, Πολιτικού Μηχ/κου ΤΕ του ΔΑΣΚ - Τμήμα Μελετών του ΤΑΠ, καθώς και την συμπληρωματική τεχνική έκθεση των κ.κ. Μαρίας Μπία, Τοπογράφου Μηχ/κου ΠΕ της ΚΑ ΕΠΚΑ και Μιχάλη Χαλκουτσάκη, Πολιτικού Μηχ/κου ΤΕ της ΚΑ ΕΠΚΑ. Ο προγραμματισμός και η εξέλιξη του έργου θα εκτελεστεί σύμφωνα με τις εντολές υπαλλήλων της ΚΑ ΕΠΚΑ που θα επιβλέπουν το έργο. Για τη συγκεκριμένη εργασία δεν θα χρησιμοποιηθεί το προσωπικό των εργαζομένων στη νήσο Δήλο. ΑΡΘΡΟ 3 Δικαιούμενοι συμμετοχής στον διαγωνισμό Παραλαβή τεχνικής έκθεσης Στον διαγωνισμό δικαιούνται να συμμετάσχουν α)ημεδαπά φυσικά ή νομικά πρόσωπα με αποδεδειγμένη εμπειρία στο αντικείμενο, β)αλλοδαπά φυσικά και νομικά πρόσωπα που έχουν εκτελέσει παρόμοιο έργο κατά την τελευταία πενταετία. Οι ενδιαφερόμενοι μπορούν να λαμβάνουν τα σχετικά έντυπα του διαγωνισμού (προκήρυξη, τεχνική έκθεση) από τα γραφεία της ΚΑ Εφορείας Προϊστορικών και Κλασικών Αρχαιοτήτων, Επαμεινώνδα 10 Πλάκα, Αθήνα. ΑΡΘΡΟ 4 Ημερομηνία Διαγωνισμού - Απαιτούμενα Στοιχεία Προσφοράς Ημερομηνία διενέργειας διαγωνισμού 04 Μαΐου 2012 και ώρα 12:00 π.μ. στα γραφεία της ΚΑ ΕΠΚΑ στην Αθήνα (Επαμεινώνδα 10 - Πλάκα). Οι ενδιαφερόμενοι θα πρέπει να υποβάλουν εντός δέκα (15) ημερών, από την ημερομηνία δημοσιοποίησης της προκήρυξης, δηλαδή το αργότερο μέχρι 4/5/2012 και ώρα 10:00, αίτηση συμμετοχής και σε σφραγισμένο φάκελο: 1. αναλυτική οικονομική προσφορά σύμφωνα με το συνημμένο στην παρούσα οικονομικό προϋπολογισμό υλοποίησης έργου. 2. υπεύθυνη δήλωση του Ν.1599/1986, στην οποία θα αναφέρεται, ότι γνωρίζουν όλους τους όρους της προκήρυξης, της τεχνικής έκθεσης και τον προϋπολογισμό και τους δέχονται ανεπιφύλακτα. Γίνονται δεκτές οι προσφορές που είτε κατατίθενται στο πρωτόκολλο της Υπηρεσίας (ΚΑ ΕΠΚΑ), Επαμεινώνδα 10 Αθήνα είτε αποστέλλονται μέσω συστημένου ταχυδρομείου ή courier (σε εργάσιμες ημέρες και ώρες) εντός της προθεσμίας και πρωτοκολλούνται αμέσως. Εφιστάται η προσοχή στους διαγωνιζόμενους να μεριμνήσουν οι ίδιοι για την έγκαιρη παραλαβή των προσφορών τους από την αναθέτουσα αρχή, δεδομένου ότι αυτές πρέπει να έχουν περιέλθει στην αναθέτουσα αρχή μέχρι την ανωτέρω ημέρα και ώρα και όχι απλώς να έχουν ταχυδρομηθεί μέχρι την ημερομηνία αυτή. Μετά τη λήξη της προθεσμίας ουδεμία προσφορά γίνεται δεκτή.

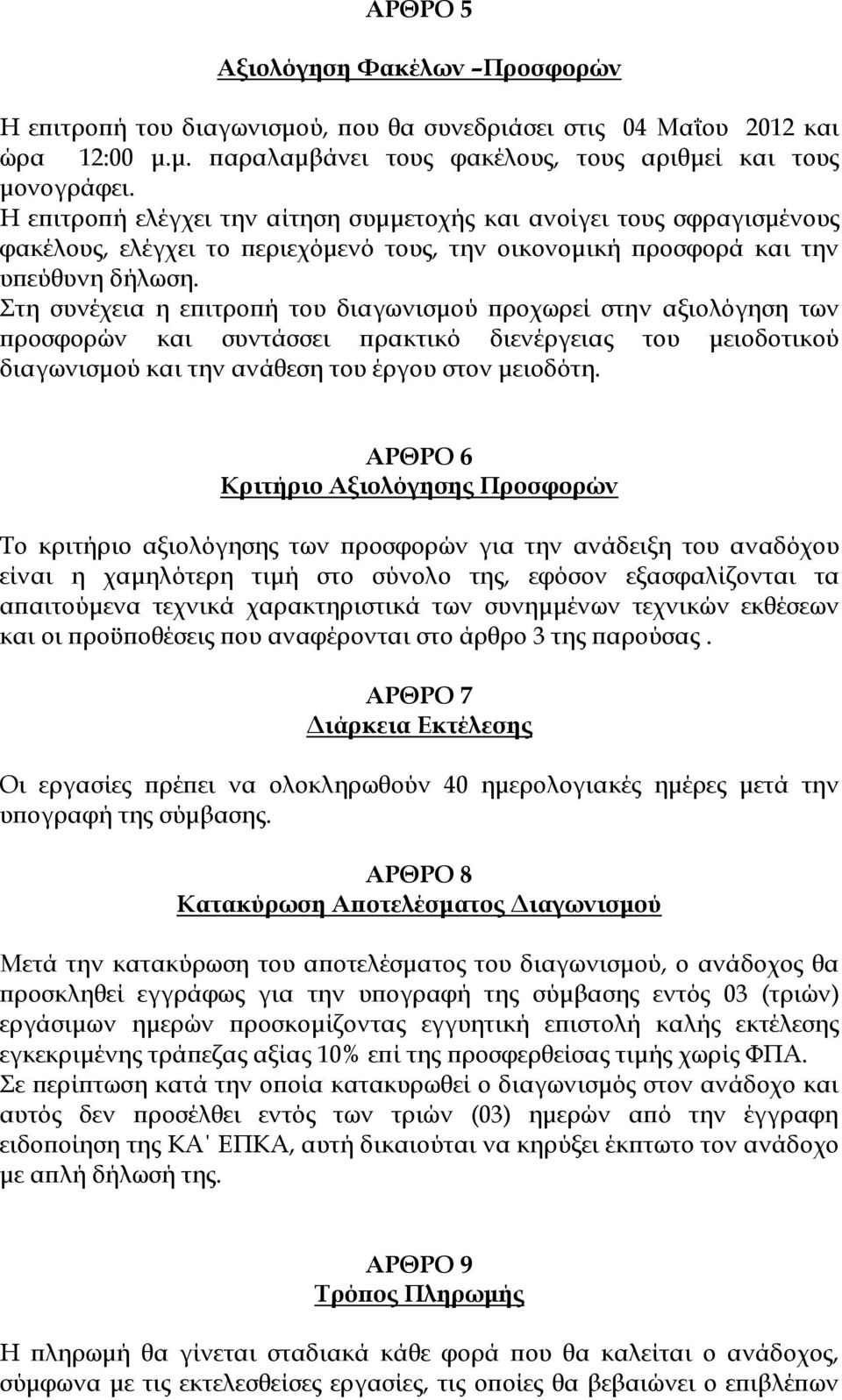

4 ΑΡΘΡΟ 5 Αξιολόγηση Φακέλων Προσφορών Η επιτροπή του διαγωνισμού, που θα συνεδριάσει στις 04 Μαΐου 2012 και ώρα 12:00 μ.μ. παραλαμβάνει τους φακέλους, τους αριθμεί και τους μονογράφει. Η επιτροπή ελέγχει την αίτηση συμμετοχής και ανοίγει τους σφραγισμένους φακέλους, ελέγχει το περιεχόμενό τους, την οικονομική προσφορά και την υπεύθυνη δήλωση. Στη συνέχεια η επιτροπή του διαγωνισμού προχωρεί στην αξιολόγηση των προσφορών και συντάσσει πρακτικό διενέργειας του μειοδοτικού διαγωνισμού και την ανάθεση του έργου στον μειοδότη. ΑΡΘΡΟ 6 Κριτήριο Αξιολόγησης Προσφορών Το κριτήριο αξιολόγησης των προσφορών για την ανάδειξη του αναδόχου είναι η χαμηλότερη τιμή στο σύνολο της, εφόσον εξασφαλίζονται τα απαιτούμενα τεχνικά χαρακτηριστικά των συνημμένων τεχνικών εκθέσεων και οι προϋποθέσεις που αναφέρονται στο άρθρο 3 της παρούσας. ΑΡΘΡΟ 7 Διάρκεια Εκτέλεσης Οι εργασίες πρέπει να ολοκληρωθούν 40 ημερολογιακές ημέρες μετά την υπογραφή της σύμβασης. ΑΡΘΡΟ 8 Κατακύρωση Αποτελέσματος Διαγωνισμού Μετά την κατακύρωση του αποτελέσματος του διαγωνισμού, ο ανάδοχος θα προσκληθεί εγγράφως για την υπογραφή της σύμβασης εντός 03 (τριών) εργάσιμων ημερών προσκομίζοντας εγγυητική επιστολή καλής εκτέλεσης εγκεκριμένης τράπεζας αξίας 10% επί της προσφερθείσας τιμής χωρίς ΦΠΑ. Σε περίπτωση κατά την οποία κατακυρωθεί ο διαγωνισμός στον ανάδοχο και αυτός δεν προσέλθει εντός των τριών (03) ημερών από την έγγραφη ειδοποίηση της ΚΑ ΕΠΚΑ, αυτή δικαιούται να κηρύξει έκπτωτο τον ανάδοχο με απλή δήλωσή της. ΑΡΘΡΟ 9 Τρόπος Πληρωμής Η πληρωμή θα γίνεται σταδιακά κάθε φορά που θα καλείται ο ανάδοχος, σύμφωνα με τις εκτελεσθείσες εργασίες, τις οποίες θα βεβαιώνει ο επιβλέπων

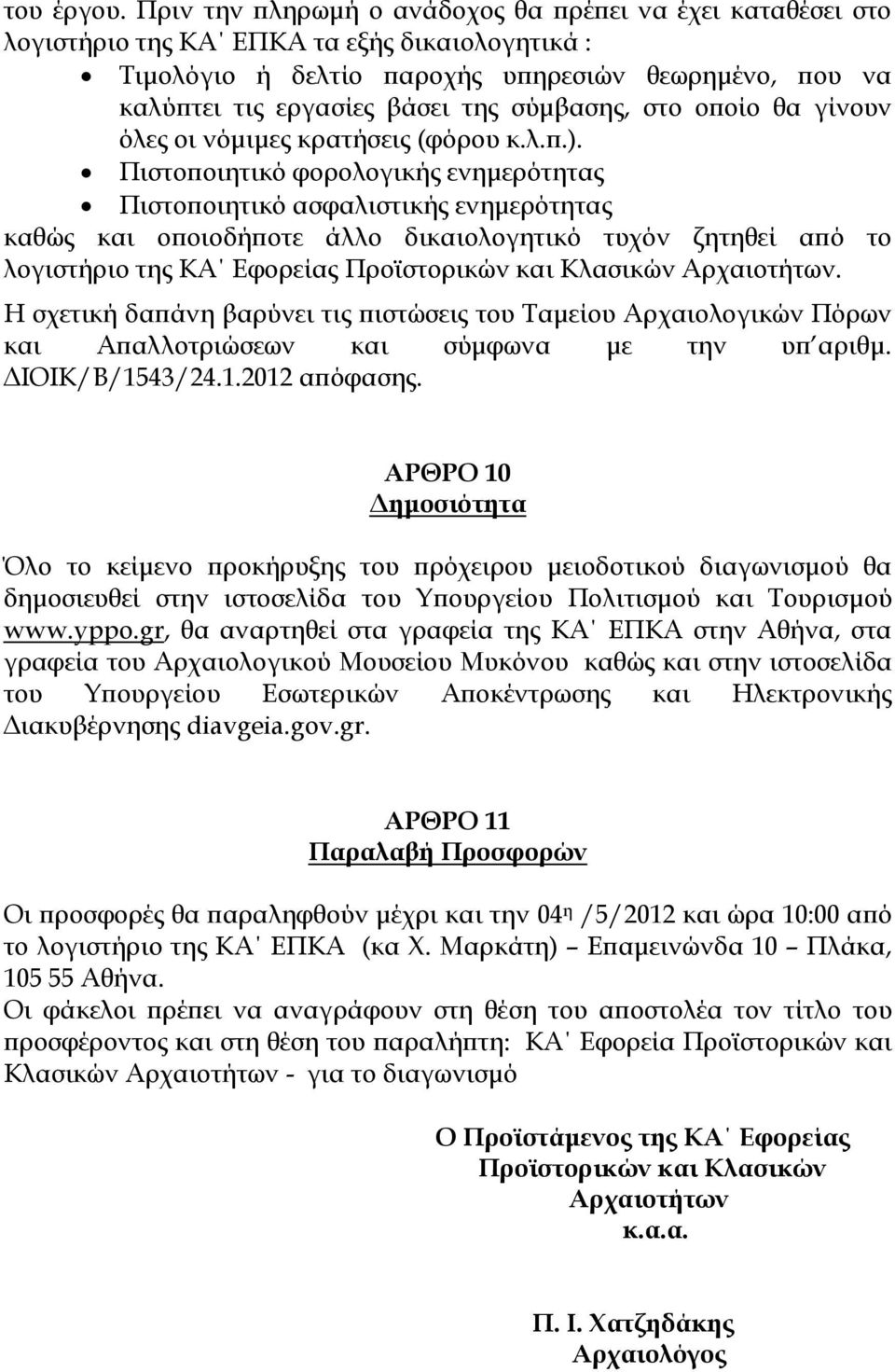

5 του έργου. Πριν την πληρωμή ο ανάδοχος θα πρέπει να έχει καταθέσει στο λογιστήριο της ΚΑ ΕΠΚΑ τα εξής δικαιολογητικά : Τιμολόγιο ή δελτίο παροχής υπηρεσιών θεωρημένο, που να καλύπτει τις εργασίες βάσει της σύμβασης, στο οποίο θα γίνουν όλες οι νόμιμες κρατήσεις (φόρου κ.λ.π.). Πιστοποιητικό φορολογικής ενημερότητας Πιστοποιητικό ασφαλιστικής ενημερότητας καθώς και οποιοδήποτε άλλο δικαιολογητικό τυχόν ζητηθεί από το λογιστήριο της ΚΑ Εφορείας Προϊστορικών και Κλασικών Αρχαιοτήτων. Η σχετική δαπάνη βαρύνει τις πιστώσεις του Ταμείου Αρχαιολογικών Πόρων και Απαλλοτριώσεων και σύμφωνα με την υπ αριθμ. ΔΙΟΙΚ/Β/1543/ απόφασης. ΑΡΘΡΟ 10 Δημοσιότητα Όλο το κείμενο προκήρυξης του πρόχειρου μειοδοτικού διαγωνισμού θα δημοσιευθεί στην ιστοσελίδα του Υπουργείου Πολιτισμού και Τουρισμού θα αναρτηθεί στα γραφεία της ΚΑ ΕΠΚΑ στην Αθήνα, στα γραφεία του Αρχαιολογικού Μουσείου Μυκόνου καθώς και στην ιστοσελίδα του Υπουργείου Εσωτερικών Αποκέντρωσης και Ηλεκτρονικής Διακυβέρνησης diavgeia.gov.gr. ΑΡΘΡΟ 11 Παραλαβή Προσφορών Οι προσφορές θα παραληφθούν μέχρι και την 04 η /5/2012 και ώρα 10:00 από το λογιστήριο της ΚΑ ΕΠΚΑ (κα Χ. Μαρκάτη) Επαμεινώνδα 10 Πλάκα, Αθήνα. Οι φάκελοι πρέπει να αναγράφουν στη θέση του αποστολέα τον τίτλο του προσφέροντος και στη θέση του παραλήπτη: ΚΑ Εφορεία Προϊστορικών και Κλασικών Αρχαιοτήτων - για το διαγωνισμό Ο Προϊστάμενος της ΚΑ Εφορείας Προϊστορικών και Κλασικών Αρχαιοτήτων κ.α.α. Π. Ι. Χατζηδάκης Αρχαιολόγος

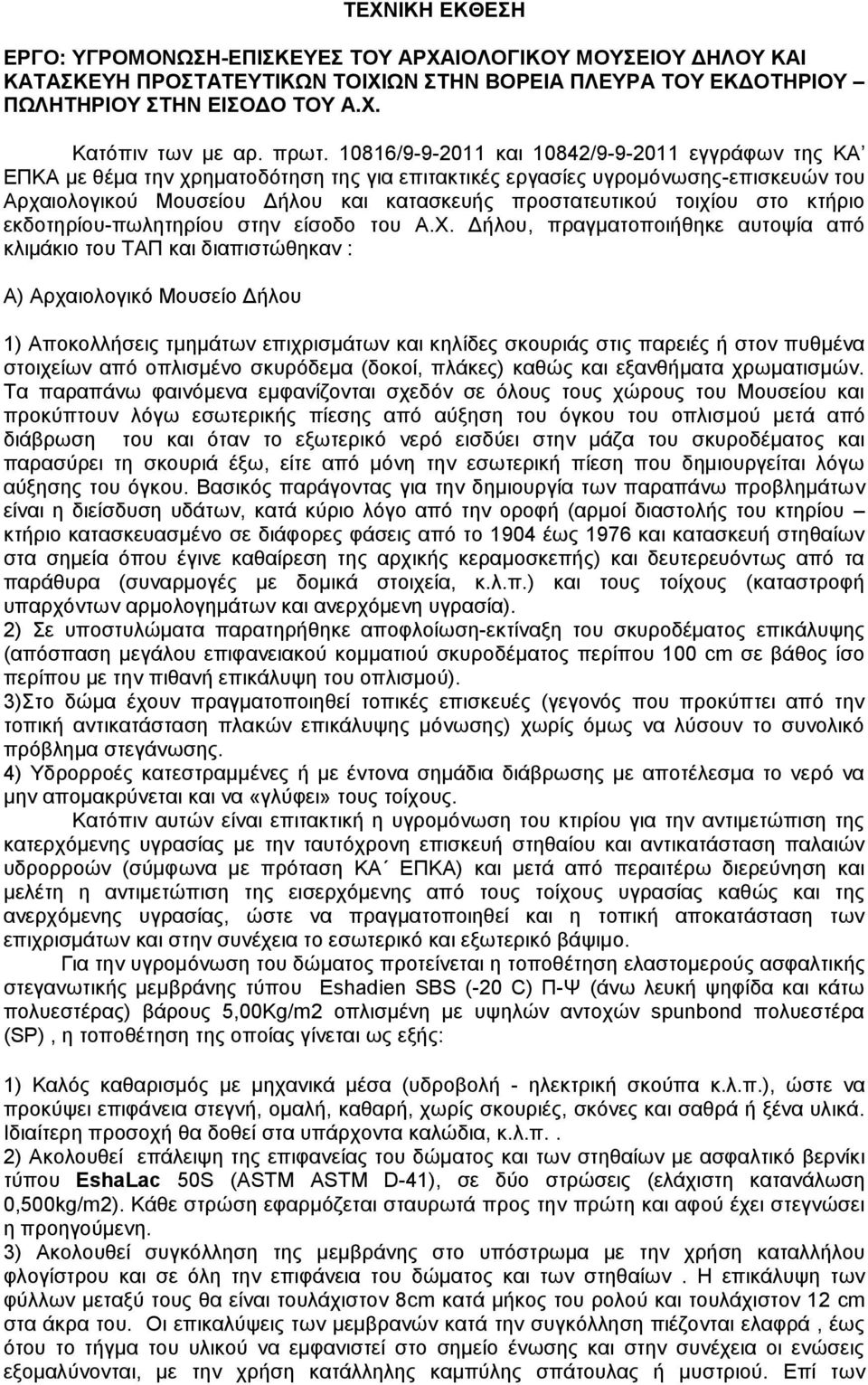

6 ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΕΡΓΟ: ΥΓΡΟΜΟΝΩΣΗ-ΕΠΙΣΚΕΥΕΣ ΤΟΥ ΑΡΧΑΙΟΛΟΓΙΚΟΥ ΜΟΥΣΕΙΟΥ ΔΗΛΟΥ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΠΡΟΣΤΑΤΕΥΤΙΚΩΝ ΤΟΙΧΙΩΝ ΣΤΗΝ ΒΟΡΕΙΑ ΠΛΕΥΡΑ ΤΟΥ ΕΚΔΟΤΗΡΙΟΥ ΠΩΛΗΤΗΡΙΟΥ ΣΤΗΝ ΕΙΣΟΔΟ ΤΟΥ Α.Χ. Κατόπιν των με αρ. πρωτ / και 10842/ εγγράφων της ΚΑ ΕΠΚΑ με θέμα την χρηματοδότηση της για επιτακτικές εργασίες υγρομόνωσης-επισκευών του Αρχαιολογικού Μουσείου Δήλου και κατασκευής προστατευτικού τοιχίου στο κτήριο εκδοτηρίου-πωλητηρίου στην είσοδο του Α.Χ. Δήλου, πραγματοποιήθηκε αυτοψία από κλιμάκιο του ΤΑΠ και διαπιστώθηκαν : Α) Αρχαιολογικό Μουσείο Δήλου 1) Αποκολλήσεις τμημάτων επιχρισμάτων και κηλίδες σκουριάς στις παρειές ή στον πυθμένα στοιχείων από οπλισμένο σκυρόδεμα (δοκοί, πλάκες) καθώς και εξανθήματα χρωματισμών. Τα παραπάνω φαινόμενα εμφανίζονται σχεδόν σε όλους τους χώρους του Μουσείου και προκύπτουν λόγω εσωτερικής πίεσης από αύξηση του όγκου του οπλισμού μετά από διάβρωση του και όταν το εξωτερικό νερό εισδύει στην μάζα του σκυροδέματος και παρασύρει τη σκουριά έξω, είτε από μόνη την εσωτερική πίεση που δημιουργείται λόγω αύξησης του όγκου. Βασικός παράγοντας για την δημιουργία των παραπάνω προβλημάτων είναι η διείσδυση υδάτων, κατά κύριο λόγο από την οροφή (αρμοί διαστολής του κτηρίου κτήριο κατασκευασμένο σε διάφορες φάσεις από το 1904 έως 1976 και κατασκευή στηθαίων στα σημεία όπου έγινε καθαίρεση της αρχικής κεραμοσκεπής) και δευτερευόντως από τα παράθυρα (συναρμογές με δομικά στοιχεία, κ.λ.π.) και τους τοίχους (καταστροφή υπαρχόντων αρμολογημάτων και ανερχόμενη υγρασία). 2) Σε υποστυλώματα παρατηρήθηκε αποφλοίωση-εκτίναξη του σκυροδέματος επικάλυψης (απόσπαση μεγάλου επιφανειακού κομματιού σκυροδέματος περίπου 100 cm σε βάθος ίσο περίπου με την πιθανή επικάλυψη του οπλισμού). 3)Στο δώμα έχουν πραγματοποιηθεί τοπικές επισκευές (γεγονός που προκύπτει από την τοπική αντικατάσταση πλακών επικάλυψης μόνωσης) χωρίς όμως να λύσουν το συνολικό πρόβλημα στεγάνωσης. 4) Υδρορροές κατεστραμμένες ή με έντονα σημάδια διάβρωσης με αποτέλεσμα το νερό να μην απομακρύνεται και να «γλύφει» τους τοίχους. Κατόπιν αυτών είναι επιτακτική η υγρομόνωση του κτιρίου για την αντιμετώπιση της κατερχόμενης υγρασίας με την ταυτόχρονη επισκευή στηθαίου και αντικατάσταση παλαιών υδρορροών (σύμφωνα με πρόταση ΚΑ ΕΠΚΑ) και μετά από περαιτέρω διερεύνηση και μελέτη η αντιμετώπιση της εισερχόμενης από τους τοίχους υγρασίας καθώς και της ανερχόμενης υγρασίας, ώστε να πραγματοποιηθεί και η τοπική αποκατάσταση των επιχρισμάτων και στην συνέχεια το εσωτερικό και εξωτερικό βάψιμο. Για την υγρομόνωση του δώματος προτείνεται η τοποθέτηση ελαστομερούς ασφαλτικής στεγανωτικής μεμβράνης τύπου Eshadien SBS (-20 C) Π-Ψ (άνω λευκή ψηφίδα και κάτω πολυεστέρας) βάρους 5,00Kg/m2 οπλισμένη με υψηλών αντοχών spunbond πολυεστέρα (SP), η τοποθέτηση της οποίας γίνεται ως εξής: 1) Καλός καθαρισμός με μηχανικά μέσα (υδροβολή - ηλεκτρική σκούπα κ.λ.π.), ώστε να προκύψει επιφάνεια στεγνή, ομαλή, καθαρή, χωρίς σκουριές, σκόνες και σαθρά ή ξένα υλικά. Ιδιαίτερη προσοχή θα δοθεί στα υπάρχοντα καλώδια, κ.λ.π.. 2) Ακολουθεί επάλειψη της επιφανείας του δώματος και των στηθαίων με ασφαλτικό βερνίκι τύπου EshaLac 50S (ASTM ASTM D-41), σε δύο στρώσεις (ελάχιστη κατανάλωση 0,500kg/m2). Κάθε στρώση εφαρμόζεται σταυρωτά προς την πρώτη και αφού έχει στεγνώσει η προηγούμενη. 3) Ακολουθεί συγκόλληση της μεμβράνης στο υπόστρωμα με την χρήση καταλλήλου φλογίστρου και σε όλη την επιφάνεια του δώματος και των στηθαίων. Η επικάλυψη των φύλλων μεταξύ τους θα είναι τουλάχιστον 8cm κατά μήκος του ρολού και τουλάχιστον 12 cm στα άκρα του. Οι επικαλύψεις των μεμβρανών κατά την συγκόλληση πιέζονται ελαφρά, έως ότου το τήγμα του υλικού να εμφανιστεί στο σημείο ένωσης και στην συνέχεια οι ενώσεις εξομαλύνονται, με την χρήση κατάλληλης καμπύλης σπάτουλας ή μυστριού. Επί των

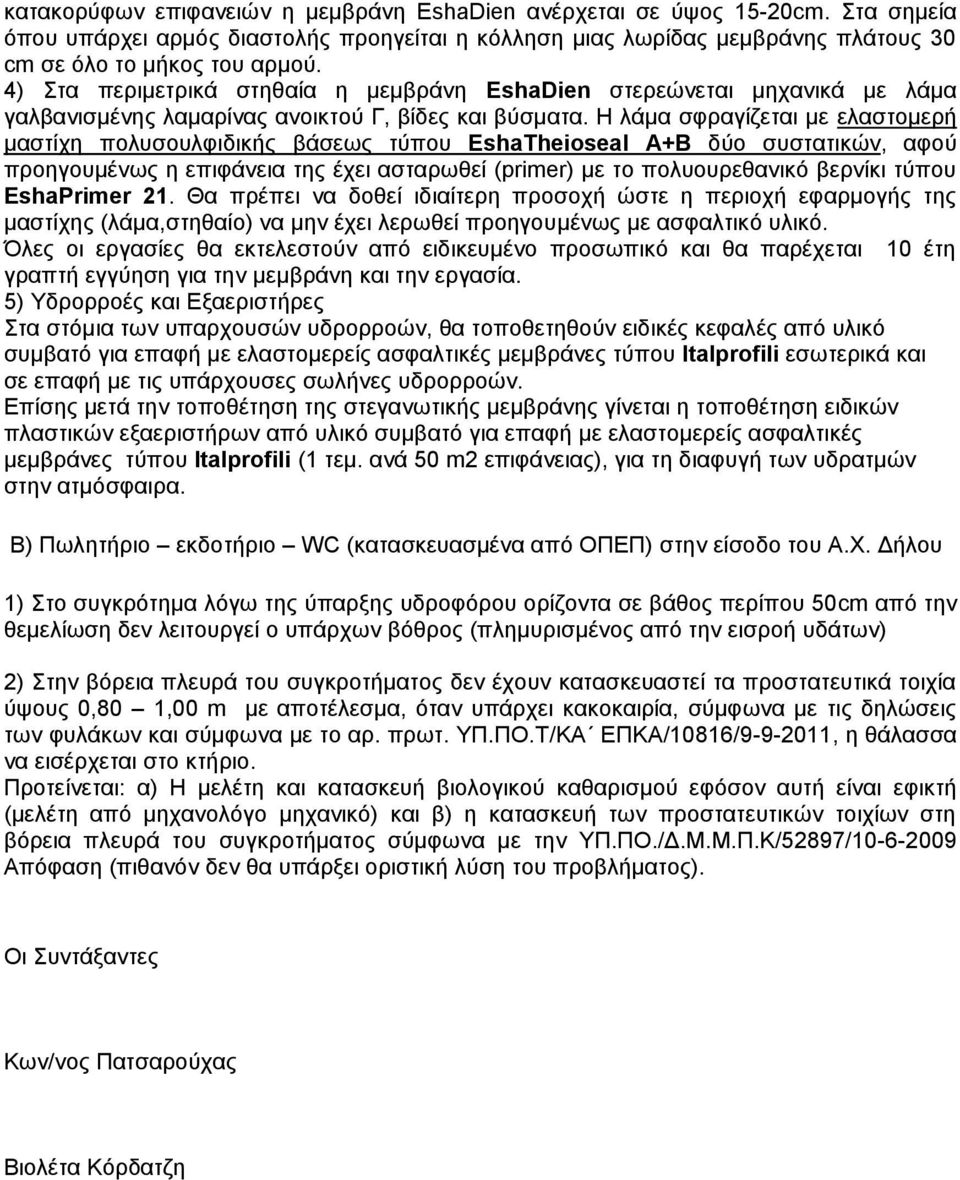

7 κατακορύφων επιφανειών η μεμβράνη EshaDien ανέρχεται σε ύψος 15-20cm. Στα σημεία όπου υπάρχει αρμός διαστολής προηγείται η κόλληση μιας λωρίδας μεμβράνης πλάτους 30 cm σε όλο το μήκος του αρμού. 4) Στα περιμετρικά στηθαία η μεμβράνη EshaDien στερεώνεται μηχανικά με λάμα γαλβανισμένης λαμαρίνας ανοικτού Γ, βίδες και βύσματα. Η λάμα σφραγίζεται με ελαστομερή μαστίχη πολυσουλφιδικής βάσεως τύπου EshaTheioseal Α+Β δύο συστατικών, αφού προηγουμένως η επιφάνεια της έχει ασταρωθεί (primer) με το πολυουρεθανικό βερνίκι τύπου EshaPrimer 21. Θα πρέπει να δοθεί ιδιαίτερη προσοχή ώστε η περιοχή εφαρμογής της μαστίχης (λάμα,στηθαίο) να μην έχει λερωθεί προηγουμένως με ασφαλτικό υλικό. Όλες οι εργασίες θα εκτελεστούν από ειδικευμένο προσωπικό και θα παρέχεται 10 έτη γραπτή εγγύηση για την μεμβράνη και την εργασία. 5) Υδρορροές και Εξαεριστήρες Στα στόμια των υπαρχουσών υδρορροών, θα τοποθετηθούν ειδικές κεφαλές από υλικό συμβατό για επαφή με ελαστομερείς ασφαλτικές μεμβράνες τύπου Italprofili εσωτερικά και σε επαφή με τις υπάρχουσες σωλήνες υδρορροών. Επίσης μετά την τοποθέτηση της στεγανωτικής μεμβράνης γίνεται η τοποθέτηση ειδικών πλαστικών εξαεριστήρων από υλικό συμβατό για επαφή με ελαστομερείς ασφαλτικές μεμβράνες τύπου Italprofili (1 τεμ. ανά 50 m2 επιφάνειας), για τη διαφυγή των υδρατμών στην ατμόσφαιρα. Β) Πωλητήριο εκδοτήριο WC (κατασκευασμένα από ΟΠΕΠ) στην είσοδο του Α.Χ. Δήλου 1) Στο συγκρότημα λόγω της ύπαρξης υδροφόρου ορίζοντα σε βάθος περίπου 50cm από την θεμελίωση δεν λειτουργεί ο υπάρχων βόθρος (πλημυρισμένος από την εισροή υδάτων) 2) Στην βόρεια πλευρά του συγκροτήματος δεν έχουν κατασκευαστεί τα προστατευτικά τοιχία ύψους 0,80 1,00 m με αποτέλεσμα, όταν υπάρχει κακοκαιρία, σύμφωνα με τις δηλώσεις των φυλάκων και σύμφωνα με το αρ. πρωτ. ΥΠ.ΠΟ.Τ/ΚΑ ΕΠΚΑ/10816/ , η θάλασσα να εισέρχεται στο κτήριο. Προτείνεται: α) Η μελέτη και κατασκευή βιολογικού καθαρισμού εφόσον αυτή είναι εφικτή (μελέτη από μηχανολόγο μηχανικό) και β) η κατασκευή των προστατευτικών τοιχίων στη βόρεια πλευρά του συγκροτήματος σύμφωνα με την ΥΠ.ΠΟ./Δ.Μ.Μ.Π.Κ/52897/ Απόφαση (πιθανόν δεν θα υπάρξει οριστική λύση του προβλήματος). Οι Συντάξαντες Κων/νος Πατσαρούχας Βιολέτα Κόρδατζη

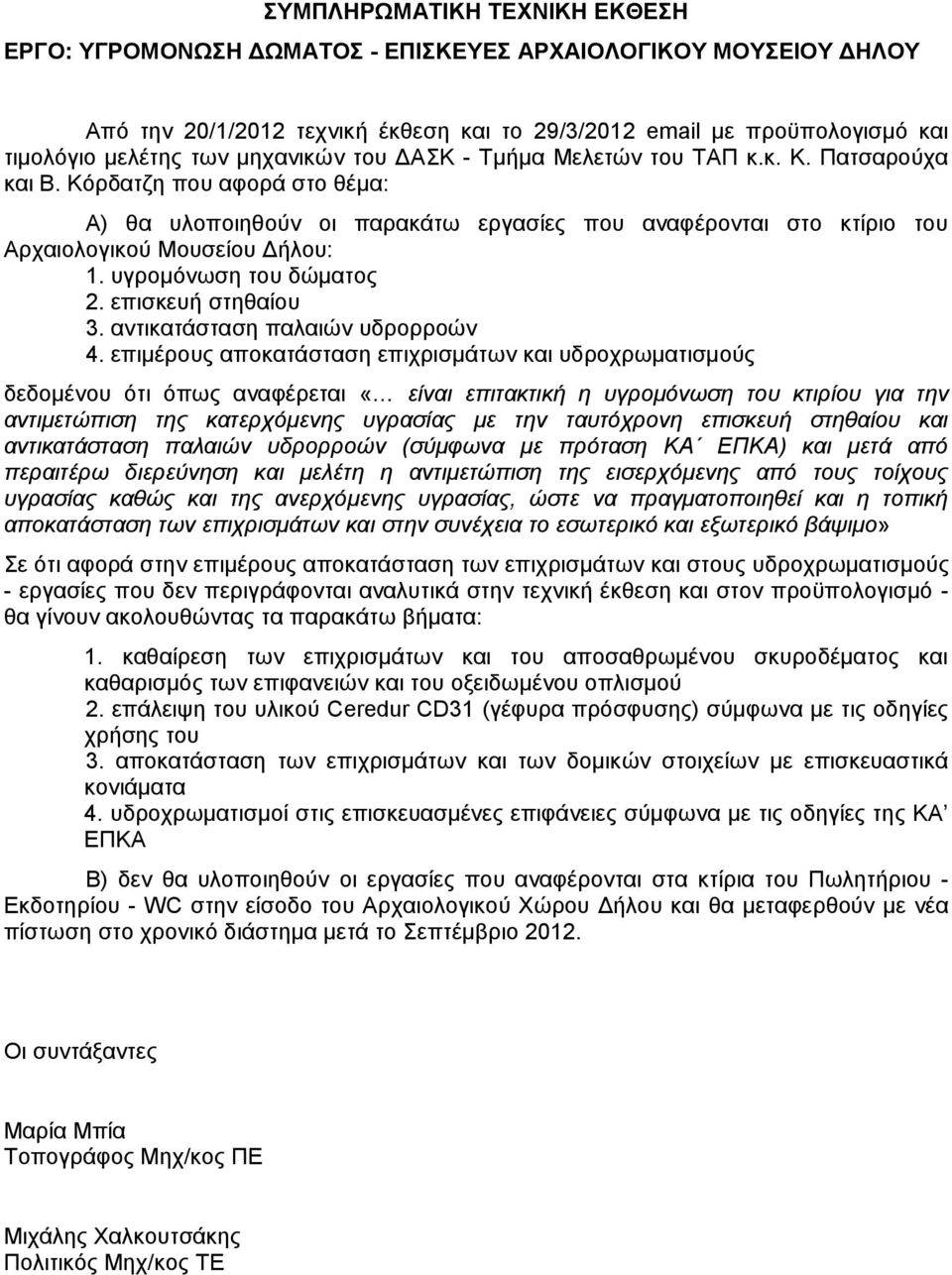

8 ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΕΡΓΟ: ΥΓΡΟΜΟΝΩΣΗ ΔΩΜΑΤΟΣ - ΕΠΙΣΚΕΥΕΣ ΑΡΧΑΙΟΛΟΓΙΚΟΥ ΜΟΥΣΕΙΟΥ ΔΗΛΟΥ Από την 20/1/2012 τεχνική έκθεση και το 29/3/2012 με προϋπολογισμό και τιμολόγιο μελέτης των μηχανικών του ΔΑΣΚ - Τμήμα Μελετών του ΤΑΠ κ.κ. Κ. Πατσαρούχα και Β. Κόρδατζη που αφορά στο θέμα: Α) θα υλοποιηθούν οι παρακάτω εργασίες που αναφέρονται στο κτίριο του Αρχαιολογικού Μουσείου Δήλου: 1. υγρομόνωση του δώματος 2. επισκευή στηθαίου 3. αντικατάσταση παλαιών υδρορροών 4. επιμέρους αποκατάσταση επιχρισμάτων και υδροχρωματισμούς δεδομένου ότι όπως αναφέρεται «είναι επιτακτική η υγρομόνωση του κτιρίου για την αντιμετώπιση της κατερχόμενης υγρασίας με την ταυτόχρονη επισκευή στηθαίου και αντικατάσταση παλαιών υδρορροών (σύμφωνα με πρόταση ΚΑ ΕΠΚΑ) και μετά από περαιτέρω διερεύνηση και μελέτη η αντιμετώπιση της εισερχόμενης από τους τοίχους υγρασίας καθώς και της ανερχόμενης υγρασίας, ώστε να πραγματοποιηθεί και η τοπική αποκατάσταση των επιχρισμάτων και στην συνέχεια το εσωτερικό και εξωτερικό βάψιμο» Σε ότι αφορά στην επιμέρους αποκατάσταση των επιχρισμάτων και στους υδροχρωματισμούς - εργασίες που δεν περιγράφονται αναλυτικά στην τεχνική έκθεση και στον προϋπολογισμό - θα γίνουν ακολουθώντας τα παρακάτω βήματα: 1. καθαίρεση των επιχρισμάτων και του αποσαθρωμένου σκυροδέματος και καθαρισμός των επιφανειών και του οξειδωμένου οπλισμού 2. επάλειψη του υλικού Ceredur CD31 (γέφυρα πρόσφυσης) σύμφωνα με τις οδηγίες χρήσης του 3. αποκατάσταση των επιχρισμάτων και των δομικών στοιχείων με επισκευαστικά κονιάματα 4. υδροχρωματισμοί στις επισκευασμένες επιφάνειες σύμφωνα με τις οδηγίες της ΚΑ ΕΠΚΑ Β) δεν θα υλοποιηθούν οι εργασίες που αναφέρονται στα κτίρια του Πωλητήριου - Εκδοτηρίου - WC στην είσοδο του Αρχαιολογικού Χώρου Δήλου και θα μεταφερθούν με νέα πίστωση στο χρονικό διάστημα μετά το Σεπτέμβριο Οι συντάξαντες Μαρία Μπία Τοπογράφος Μηχ/κος ΠΕ Μιχάλης Χαλκουτσάκης Πολιτικός Μηχ/κος ΤΕ

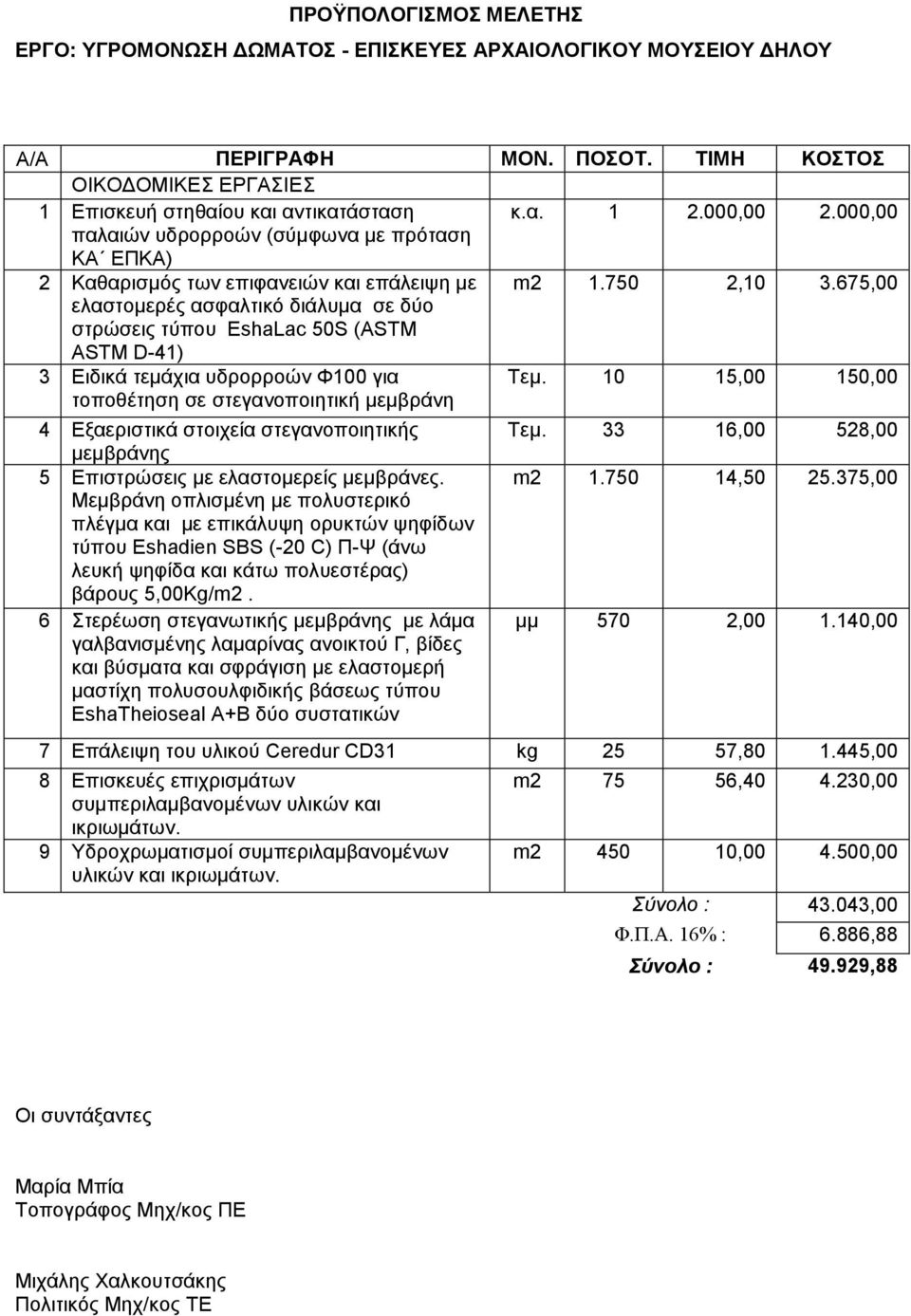

9 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΕΡΓΟ: ΥΓΡΟΜΟΝΩΣΗ ΔΩΜΑΤΟΣ - ΕΠΙΣΚΕΥΕΣ ΑΡΧΑΙΟΛΟΓΙΚΟΥ ΜΟΥΣΕΙΟΥ ΔΗΛΟΥ A/A ΠΕΡΙΓΡΑΦΗ ΜΟΝ. ΠΟΣΟΤ. TIMH ΚΟΣΤΟΣ ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 1 Επισκευή στηθαίου και αντικατάσταση κ.α , ,00 παλαιών υδρορροών (σύμφωνα με πρόταση ΚΑ ΕΠΚΑ) 2 Καθαρισμός των επιφανειών και επάλειψη με m , ,00 ελαστομερές ασφαλτικό διάλυμα σε δύο στρώσεις τύπου EshaLac 50S (ASTM ASTM D-41) 3 Ειδικά τεμάχια υδρορροών Φ100 για τοποθέτηση σε στεγανοποιητική μεμβράνη Τεμ ,00 150,00 4 Εξαεριστικά στοιχεία στεγανοποιητικής μεμβράνης 5 Επιστρώσεις με ελαστομερείς μεμβράνες. Μεμβράνη οπλισμένη με πολυστερικό πλέγμα και με επικάλυψη ορυκτών ψηφίδων τύπου Eshadien SBS (-20 C) Π-Ψ (άνω λευκή ψηφίδα και κάτω πολυεστέρας) βάρους 5,00Kg/m2. 6 Στερέωση στεγανωτικής μεμβράνης με λάμα γαλβανισμένης λαμαρίνας ανοικτού Γ, βίδες και βύσματα και σφράγιση με ελαστομερή μαστίχη πολυσουλφιδικής βάσεως τύπου EshaTheioseal Α+Β δύο συστατικών Τεμ ,00 528,00 m , ,00 μμ 570 2, ,00 7 Επάλειψη του υλικού Ceredur CD31 kg 25 57, ,00 8 Επισκευές επιχρισμάτων συμπεριλαμβανομένων υλικών και ικριωμάτων. 9 Υδροχρωματισμοί συμπεριλαμβανομένων υλικών και ικριωμάτων. m , ,00 m , ,00 Σύνολο : ,00 Φ.Π.Α. 16% : 6.886,88 Σύνολο : ,88 Οι συντάξαντες Μαρία Μπία Τοπογράφος Μηχ/κος ΠΕ Μιχάλης Χαλκουτσάκης Πολιτικός Μηχ/κος ΤΕ
