1 ΣΕΛΙΔΑ 1

2 ΠΕΡΙΕΧΟΜΕΝΑ ΕΙΣΑΓΩΓΗ ΣΕΛΙΔΑ 3 ΛΕΙΤΟΥΡΓΙΑ ΣΥΣΤΗΜΑΤΟΣ ΕΓΓΥΤΗΤΑΣ ΣΕΛΙΔΑ 4 ΓΕΝΙΚΗ ΛΕΙΤΟΥΡΓΙΑ ΣΕΛΙΔΑ 6 ΕΛΕΓΧΟΣ ΚΛΕΙΔΙΟΥ ΑΝΑΜΕΤΑΔΟΤΗ ΣΕΛΙΔΑ 9 ΕΛΕΓΧΟΣ (RF) ΑΠΟΜΑΚΡΟΥ ΕΛΕΓΧΟΥ ΣΕΛΙΔΑ 11 ΕΛΕΓΧΟΣ (IR) ΑΠΟΜΑΚΡΟΥ ΕΛΕΓΧΟΥ ΣΕΛΙΔΑ 12 ΕΛΕΓΧΟΣ ΕΛΙΚΟΕΙΔΟΥΣ ΚΕΡΑΙΑΣ ΑΝΑΜΕΤΑΔΟΤΗ ΣΕΛΙΔΑ 13 ΕΓΓΥΤΗΤΑ/ΠΛΗΡΗΣ ΕΛΕΓΧΟΣ ΣΥΣΤΗΜΑΤΟΣ ΕΞΥΠΝΟΥ ΚΛΕΙΔΙΟΥ(SMART KEY) ΕΓΓΥΤΗΤΑ/ΜΕΘΟΔΟΣ ΣΚΑΝΑΡΙΣΜΑΤΟΣ ΣΥΣΤΗΜΑΤΟΣ ΕΞΥΠΝΟΥ ΚΛΕΙΔΙΟΥ(SMART KEY) ΣΕΛΙΔΑ 14 ΣΕΛΙΔΑ 16 ΜΕΘΟΔΟΣ ΠΑΛΜΟΓΡΑΦΟΥ ΣΕΛΙΔΑ 17 ΠΛΗΡΟΦΟΡΙΕΣ ΡΥΘΜΙΣΗΣ ΣΕΛΙΔΑ 18 ΘΕΣΕΙΣ ΜΕΤΑΔΟΤΗ ΕΓΓΥΤΗΤΑΣ ΟΧΗΜΑΤΟΣ ΣΕΛΙΔΑ 19 ΠΡΟΔΙΑΓΡΑΦΕΣ ΣΕΛΙΔΑ 57 ΠΛΗΡΟΦΟΡΙΕΣ ΕΠΙΚΟΙΝΩΝΙΑΣ ΣΕΛΙΔΑ 58 ΔΙΑΚΥΡΗΞΗ ΣΥΜΜΟΡΦΡΩΣΗΣ ΣΕΛΙΔΑ 59 ΣΕΛΙΔΑ 2

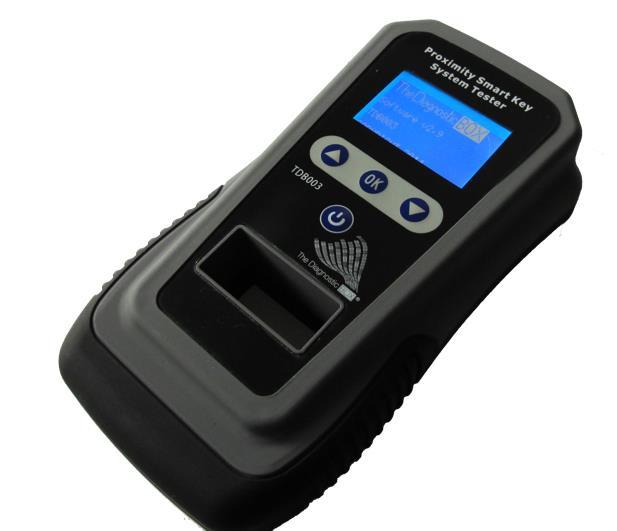

3 ΕΙΣΑΓΩΓΗ Η συσκευή είναι μία συσκευή η οποία προσφέρει έναν απλό και οικονομικό τρόπο για να διαγνώσουμε και να τεστάρουμε προβλήματα που σχετίζονται με το σύστημα ακινητοποίησης (immobiliser), καθως και το σύστημα τηλεχειρισμού του κλειδιού το οποίο αποτελείται από έναν αριθμό εξαρτημάτων. Η συσκευή μας δίνει τη δυνατότητα να κάνουμε έλεγχο όλα τα τμήματα του κλειδιού που αφορούν το immobilizer, τον τηλεχειρισμό και την σωστή λειτουργία των νέων συστημάτων keyless entry. Τα χαρακτηριστικά αυτά περιλαμβάνουν: o o o o o o o o o o o o Ελεγχο κλειδιού αναμεταδότη immobilizer. Δοκιμή ελέγχου υπερύθρων σημάτων (IR). Δοκιμή ελέγχου ραδιοσυχνοτήτων (RF). Δοκιμή συστήματος keyless entry. Δοκιμή επικοινωνίας συστήματος keyless entry έξυπνου κλειδιού και αυτοκινήτου. Ένδειξη (amplitude) έντασης σήματος/έξυπνου κλειδιού. Ένδειξη έντασης σήματος απομακρυσμένου ελέγχου ραδιοσυσχοτήτων. Ένδειξη συχνότητας αναμεταδότη Λειτουργία παλμογράφου σήματος (γρήγορη και αργή) Μοντέλα σκαναρίσματος συστήματος keyless entry Ένδειξη ακουστικού σήματος Δοκιμή κεραίας immobilizer οχήματος ΣΕΛΙΔΑ 3

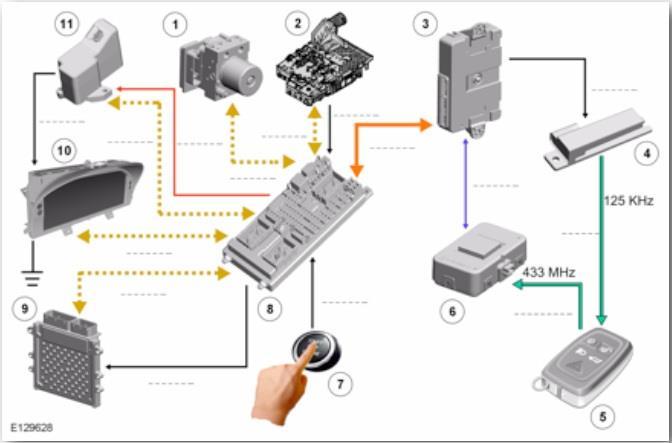

4 ΛΕΙΤΟΥΡΓΙΑ ΣΥΣΤΗΜΑΤΟΣ ΕΞΥΠΝΟΥ ΚΛΕΙΔΙΟΥ ΕΓΓΥΤΗΤΑΣ Εξαρτήματα Συστήματος Τα συστήματα έξυπνου κλειδιού keyless entry, όλα λειτουργούν με έναν παρόμοιο τρόπο. Το σύστημα αποτελείται από έναν αριθμό εξαρτημάτων, κάποια συνδέονται σε άλλα συστήματα για να ενισχύουν την ασφάλεια ολόκληρου του οχήματος. 1. Τύπος ECU συστήματος ABS αντιμπλοκαρίσματος (anti braking) 2. Τύπος ECU συστήματος ελέγχου κίνησης TCM 3. Τύπος ECU συστήματος KVM οχήματος χωρίς κλειδί 4. Μεταδότης χαμηλής συχνότητας (125kHz/134kHz) πορτών, πορτπαγκάζ και εσωτερικό 5. Έξυπνο κλειδί keyless entry system 6. Τύπος ECU δέκτη ραδιοσυχνοτήτων RF (315kHz/433kHz/868kHz) 7. Πλήκτρο έναρξης/παύσης μηχανής (start/stop) 8. Τύπος ECU συστήματος ασφάλειας 9. Τύπος ECU ελέγχου μηχανής ECM 10. Τύπος ομαδοποίησης οργάνων 11. Τύπος ECU κεντρικής μονάδας κλειδώματος τιμονιού. ΣΕΛΙΔΑ 4

5 ΛΕΙΤΟΥΡΓΙΑ ΣΥΣΤΗΜΑΤΟΣ ΕΞΥΠΝΟΥ ΚΛΕΙΔΙΟΥ ΕΓΓΥΤΗΤΑΣ ΛΕΙΤΟΥΡΓΙΑ Το έξυπνο κλειδί keyless entry λαμβάνει σήματα χαμηλής συχνότητας (125kHz ή 134kHz). Το κλειδί έχει έναν αναμεταδότη το οποίο όταν εσύ χειρίζεσαι την πόρτα του αυτοκινήτου είτε τραβώντας το χερούλι είτε πιέζοντας το κουμπί (αυτό ποικίλει από οχήματα και μοντέλα) αυτός ενεργοποιείται μέσα από ένα σήμα είτε των 125kHz ή των 134kHz. Το κλειδί τότε ανταποκρίνεται στο όχημα σε μια ανώτερη συχνότητα RF των 433kHz ή των 868kHz στέλνοντας ένα σήμα ασφαλείας. Αν το αυτοκίνητο και το κλειδί επικοινωνούν με τα σωστά μηνύματα ασφάλειας, τότε το όχημα θα ανοίξει την πόρτα και θα επιτρέψει τη εκκίνηση του οχήματος χρησιμοποιώντας το πλήκτρο start/stop. Υπάρχει ένας αριθμός από αισθητήρες οι οποίοι στέλνουν το σήμα των 125kHz/134kHz γύρω από το όχημα κυρίως στις πόρτες, στο πορτπαγκάζ, στον εξωτερικό προφυλακτήρα, στον κεντρικό πίνακα, στις πίσω θέσεις και στον αποθηκευτικό χώρο εξαρτωμένου του μοντέλου. ΣΕΛΙΔΑ 5

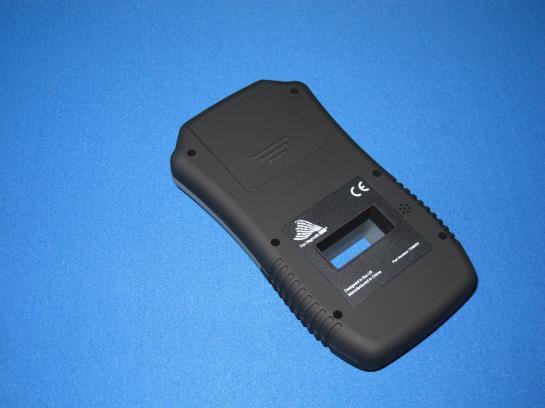

6 ΓΕΝΙΚΗ ΛΕΙΤΟΥΡΓΙΑ ΕΙΣΑΓΩΓΗ/ΕΓΚΑΤΑΣΤΑΣΗ ΜΠΑΤΑΡΙΑΣ Σύρετε το κάλυμμα για να εμφανιστεί η θήκη μπαταρίας. Εισάγετε 4 μπαταρίες ΑΑΑ. Κανονικές αλκαλικές ή επαναφορτιζόμενες. Τοποθετήστε ξανά το κάλυμμα. ΣΕΛΙΔΑ 6 26/05/2016

7 ΓΕΝΙΚΗ ΛΕΙΤΟΥΡΓΙΑ ΑΝΟΙΓΜΑ ΚΛΕΙΣΙΜΟ ΚΑΙ ΜΕΝΟΥ ΚΑΘΟΔΗΓΗΣΗΣ Πιέστε το πλήκτρο ON για να ανοίξει. Πιέστε το πλήκτρο ON για 2 δευτερόλεπτα για να κλείσει. Χρησιμοποιήστε τα κλειδιά πάνω/κάτω για να καθοδηγηθείτε στις επιλογές του μενού. Κύριο μενού χρησιμοποιήστε τα πλήκτρα up/down για να επιλέξετε τη λειτουργία και πιέστε το ΟΚ για να επιλεχθεί. Για να επιστρέψετε στο κύριο μενού πιέστε το πλήκτρο ΟΚ ξανά. ΣΕΛΙΔΑ 7

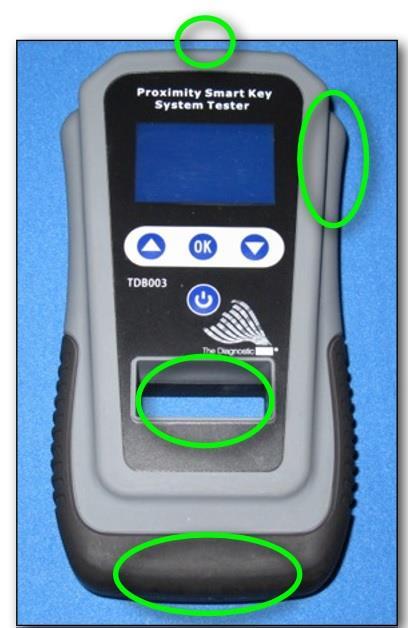

8 ΓΕΝΙΚΗ ΛΕΙΤΟΥΡΓΙΑ ΘΕΣΕΙΣ ΑΙΣΘΗΤΗΡΩΝ ΚΕΡΑΙΩΝ ΛΗΨΗΣ ΣΗΜΑΤΩΝ ΔΕΚΤΗΣ ΕΛΕΓΧΟΥ ΥΠΕΡΥΘΡΩΝ (IR) ΜΕΤΑΔΟΤΗΣ ΚΕΡΑΙΑΣ ΟΧΗΜΑΤΟΣ ΑΝΑΜΕΤΑΔΟΤΗΣ ΚΕΡΑΙΑΣ ΚΕΡΑΙΑ ΑΠΟΜΑΚΡΥΣΜΕΝΟΥ ΕΛΕΓΧΟΥ ΡΑΔΙΟΣΥΧΝΟΤΗΤΑΣ ΣΕΛΙΔΑ 8

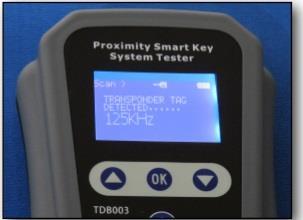

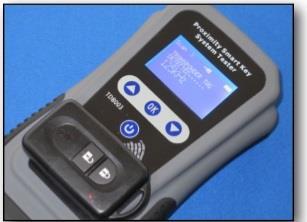

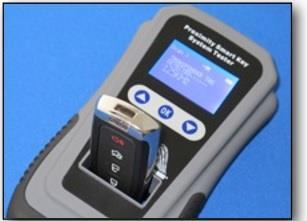

9 ΕΛΕΓΧΟΣ ΚΛΕΙΔΙΟΥ ΑΝΑΜΕΤΑΔΟΤΗ ΕΠΙΛΕΞΤΕ ΤΕΣΤ ΑΝΑΜΕΤΑΔΟΤΗ ΑΠΟ ΤΟ ΚΥΡΙΟ ΜΕΝΟΥ.(TRANSPONDER TEST) ΤΟΠΟΘΕΤΗΣΤΕ ΤΟ ΚΛΕΙΔΙ ΣΤΗΝ ΟΠΗ (ΑΝΟΙΓΜΑ). ΚΑΠΟΙΑ ΚΛΕΙΔΙΑ ΘΑ ΧΡΕΙΑΣΤΕΙ ΝΑ ΤΟΠΟΘΕΤΗΘΟΥΝ ΟΡΙΖΟΝΤΙΑ, ΚΑΘΕΤΑ Ή ΜΕΣΑ ΣΤΗΝ ΟΠΉ ΓΙΑ ΝΑ ΕΝΤΟΠΙΣΟΥΝ ΤΟΝ ΑΝΑΜΕΤΑΔΟΤΗ. (ΑΝΑΛΟΓΑ ΠΟΥ ΒΡΙΣΚΕΤΑΙ Ο ΠΟΜΠΟΣ ΤΟΥ IMMOBILIZER) Ο ΘΑ ΔΕΙΞΕΙ ΟΤΙ Ο ΑΝΑΜΕΤΑΔΟΤΗΣ ΕΧΕΙ ΕΝΤΟΠΙΣΕΙ ΚΑΙ ΤΗ ΣΥΧΝΟΤΗΤΑ ΣΤΗΝ ΟΠΟΙΑ Ο ΑΝΑΜΕΤΑΔΟΤΗΣ ΛΕΙΤΟΥΡΓΕΙ. ΑΝΑΛΟΓΑ ΤΟ ΤΥΠΟ ΤΟΥ IMMOBILIZER Ο ΟΠΟΙΟΣ ΘΑ ΕΙΝΑΙ 125KHz Η 134KHz ΣΕΛΙΔΑ 9

10 ΕΛΕΓΧΟΣ ΤΥΠΩΝ ΚΛΕΙΔΙΟΥ CHIP IMMOBILIZER ΣΕΛΙΔΑ 10

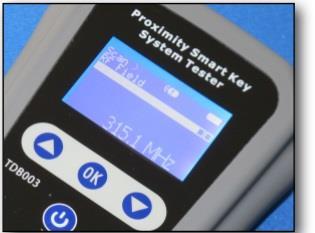

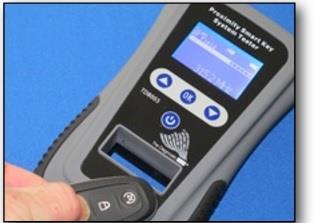

11 ΔΟΚΙΜΗ ΑΠΟΜΑΚΡΟΥ ΕΛΕΓΧΟΥ ΡΑΔΙΟΣΥΧΝΟΤΗΤΩΝ ΕΠΙΛΕΞΤΕ ΑΠΟ ΤΟ ΚΥΡΙΟ ΜΕΝΟΥ ΔΟΚΙΜΗ ΡΑΔΙΟΣΥΧΝΟΤΗΤΩΝ. (REMOTE RF TEST) ΤΟΠΟΘΕΤΗΣΤΕ ΤΟ ΚΛΕΙΔΙ ΚΟΝΤΑ ΣΤΗ ΒΑΣΗ ΤΟΥ ΚΑΙ ΠΙΕΣΤΕ ΚΑΘΕΝΑ ΑΠΟ ΤΑ ΠΛΗΚΤΡΑ ΓΙΑ ΝΑ ΓΙΝΕΙ Ο ΕΛΕΓΧΟΣ. Ο ΣΕ ΚΑΘΕ ΠΑΤΗΜΑ ΤΩΝ ΠΛΗΚΤΡΩΝ ΘΑ ΠΑΡΟΥΣΙΑΣΕΙ ΤΗΝ ΣΥΧΝΟΤΗΤΑ ΤΟΥ ΕΛΕΓΧΟΥ ΚΑΙ ΕΠΙΣΗΣ ΤΟ ΕΠΙΠΕΔΟ ΤΟΥ ΣΗΜΑΤΟΣ ΣΤΗΝ ΜΠΑΡΑ ΕΝΔΕΙΞΗΣ (ΕΦΟΣΟΝ Η ΜΠΑΤΑΡΙΑ ΔΕΝ ΕΙΝΑΙ ΚΑΛΗ Η ΜΠΑΡΑ ΘΑ ΕΧΕΙ ΧΑΜΗΛΗ ΕΝΤΑΣΗ) ΔΕΙΤΕ ΣΕΛΙΔΑ 8 ΓΙΑ ΘΕΣΗ ΚΕΡΑΙΑΣ RF ΤΟΥ. ΣΕΛΙΔΑ 11

12 ΔΟΚΙΜΗ ΑΠΟΜΑΚΡΟΥ ΕΛΕΓΧΟΥ ΥΠΕΡΙΩΔΩΝ IR ΕΠΙΛΕΞΤΕ ΑΠΟ ΤΟ ΜΕΝΟΥ ΕΛΕΓΧΟ ΥΠΕΡΥΘΡΩΝ (INFRARED TEST) ΤΟΠΟΘΕΤΗΣΤΕ ΤΟ ΧΕΙΡΙΣΤΗΡΙΟ ΣΤΟΝ ΔΕΚΤΗ IR ΚΑΙ ΠΙΕΣΤΕ ΤΟ ΚΑΘΕ ΠΛΗΚΤΡΟ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ. Ο ΘΑ ΠΑΡΟΥΣΙΑΣΕΙ ΣΕ ΚΑΘΕ ΠΑΤΗΜΑ ΤΗΝ ΑΝΑΛΟΓΗ ΕΝΔΕΙΞΗ ΔΕΙΤΕ ΣΕΛΙΔΑ 6 ΓΙΑ ΘΕΣΗ ΤΟΥ ΔΕΚΤΗ IR. ΣΕΛΙΔΑ 12

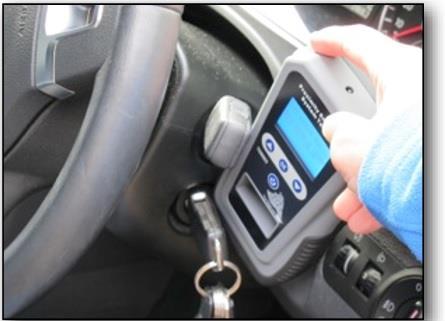

13 ΔΟΚΙΜΗ ΚΕΡΑΙΑΣ ΑΝΑΜΕΤΑΔΟΤΗ ΕΠΙΛΕΞΤΕ ΑΠΟ ΤΟ ΚΥΡΙΟ ΜΕΝΟΥ ΤΗ ΔΟΚΙΜΗ ΚΕΡΑΙΑΣ ΤΗΣ ΚΛΕΙΔΑΡΙΑΣ. ΚΡΑΤΗΣΤΕ ΤΟ ΚΕΝΤΡΟ ΤΟΥ ΚΟΝΤΑ ΣΤΗΝ ΚΛΕΙΔΑΡΙΑ ΚΑΙ ΕΙΣΑΓΕΤΕ ΤΟ ΚΛΕΙΔΙ ΑΝΑΜΕΤΑΔΟΤΗ ΚΑΙ ΑΝΟΙΞΤΕ ΤΗ ΜΙΖΑ. Ο ΘΑ ΔΕΙΞΕΙ ΕΠΙΚΟΙΝΩΝΙΑ ΜΕΤΑΞΥ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ ΣΑΣ ΚΑΙ ΤΟΥ ΚΛΕΙΔΙΟΥ ΜΕ ΜΙΑ ΣΕΙΡΑ ΗΧΩΝ. ΣΗΜΑΝΤΙΚΟ ΣΗΜΕΙΩΣΗ 1: ΣΕ ΚΑΠΟΙΑ ΟΧΗΜΑΤΑ ΟΠΩΣ FORD ΚΑΙ MAZDA Η ΚΕΡΑΙΑ ΤΗΣ ΜΙΖΑΣ ΘΑ ΜΕΤΑΔΟΣΕΙ ΣΗΜΑ ΜΟΝΟ ΟΤΑΝ ΤΟ ΚΛΕΙΔΙ ΓΥΡΙΣΕΙ. ΘΑ ΠΡΕΠΕΙ ΝΑ ΑΠΟΜΑΚΡΥΝΕΤΕ ΤΟ ΚΛΕΙΔΙ ΚΑΙ ΝΑ ΠΕΡΙΜΕΝΕΤΕ 30 ΔΕΥΤΕΡΟΛΕΠΤΑ ΠΡΙΝ ΑΥΤΟ ΞΑΝΑ ΜΕΤΑΔΟΣΕΙ ΓΥΡΙΖΟΝΤΑΣ ΤΟ ΚΛΕΙΔΙ. ΣΗΜΕΙΩΣΗ 2: Ο ΛΗΠΤΗΣ ΓΙΑ ΤΗΝ ΚΕΡΑΙΑ ΕΙΝΑΙ ΤΟ ΕΛΑΣΜΑ ΤΟΥ ΑΝΑΜΕΤΑΔΟΤΗ ΣΤΟ ΚΕΝΤΡΟ ΤΟΥ ΔΟΚΙΜΑΣΤΗ. ΑΝ ΔΕΝ ΜΠΟΡΕΙΣ ΝΑ ΛΑΒΕΙΣ ΕΝΑ ΣΗΜΑ ΤΟΤΕ ΣΤΡΕΨΕ ΤΟΝ ΔΟΚΙΜΑΣΤΗ ΕΤΣΙ ΩΣΤΕ ΝΑ ΒΛΕΠΕΙ ΣΤΗΝ ΚΕΡΑΙΑ, ΚΑΙ ΤΟ ΠΙΣΩ ΜΕΡΟΣ ΤΟΥ ΔΟΚΙΜΑΣΤΗ ΝΑ ΒΛΕΠΕΙ ΕΣΕΝΑ. ΣΕΛΙΔΑ 13

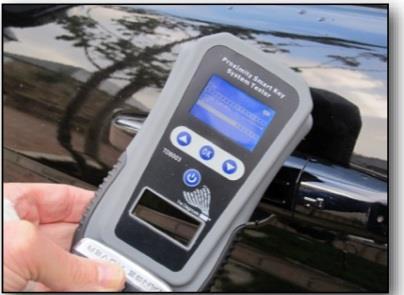

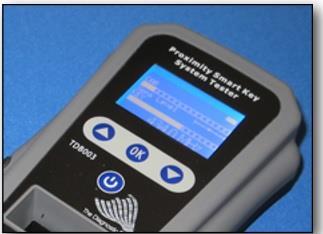

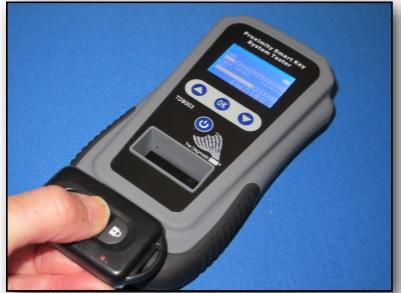

14 ΠΛΗΡΗΣ ΔΟΚΙΜΗ ΣΥΣΤΗΜΑΤΟΣ ΑΠΟ ΤΟ ΜΕΝΟΥ ΕΠΙΛΕΞΤΕ ΠΛΗΡΗ ΔΟΚΙΜΗ PROXIMITY FULL TEST ΚΡΑΤΗΣΤΕ ΤΟ ΧΕΙΡΙΣΤΗΡΙΟ ΣΤΗ ΒΑΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΤΗΣ ΣΥΣΚΕΥΗΣ. (ΧΩΡΙΣ ΝΑ ΠΑΤΗΣΕΤΕ ΚΑΠΟΙΟ ΠΛΗΚΤΡΟ) ΤΟΠΟΘΕΤΗΣΤΕ ΤΟ ΚΛΕΙΔΙ ΜΑΖΙ ΜΕ ΤΗΝ ΣΥΣΚΕΥΗ ΣΤΟ ΧΕΡΟΥΛΙ ΤΟ ΟΠΟΙΟ ΕΧΕΙ ΤΟΝ ΠΟΜΠΟ. ΠΑΤΗΣΤΕ ΤΟ BUTTON ΤΟ ΟΠΟΙΟ ΒΡΙΣΚΕΤΕ ΣΤΟ ΧΕΡΟΥΛΙ ΤΗΣ ΚΛΕΙΔΑΡΙΑΣ ΤΟ ΘΑ ΠΑΡΑΓΕΙ ΕΝΑ ΟΠΤΙΚΟ ΚΑΙ ΑΚΟΥΣΤΙΚΟ ΣΗΜΑ ΚΑΙ ΘΑ ΔΕΙΞΕΙ ΤΟ ΕΠΙΠΕΔΟ ΣΗΜΑΤΟΣ ΤΟΥ ΜΕΤΑΔΟΤΗ ΤΟΥ ΟΧΗΜΑΤΟΣ ΚΑΙ ΤΗΝ ΣΩΣΤΗ ΛΗΨΗ ΚΑΙ ΕΝΤΑΣΗ ΤΗΣ ΕΝΤΟΛΗΣ. ΣΕΛΙΔΑ 14

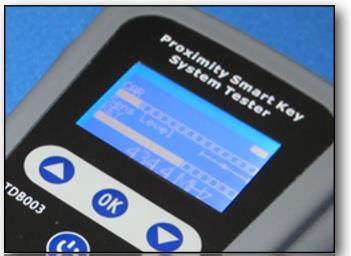

15 ΠΛΗΡΗΣ ΔΟΚΙΜΗ ΣΥΣΤΗΜΑΤΟΣ Ο ΕΠΙΣΗΣ ΘΑ ΠΑΡΟΥΣΙΑΣΕΙ ΤΗΝ ΣΥΧΝΟΤΗΤΑ ΤΗΛΕΧΕΙΡΙΣΜΟΥ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ. ΕΑΝ ΕΝΑ ΣΗΜΑ ΕΙΝΑΙ ΔΥΣΚΟΛΟ ΝΑ ΕΛΕΓΧΘΕΙ ΕΧΟΥΜΕ ΤΗΝ ΕΠΙΛΟΓΗ ΡΥΘΜΙΣΗΣ ΜΕ ΤΑ ΠΛΗΚΤΡΑ DOWN-UP ΣΕΛΙΔΑ 15

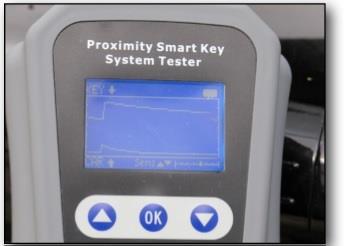

16 ΤΥΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΣΚΑΝΑΡΙΣΜΑΤΟΣ ΣΥΣΤΗΜΑΤΟΣ ΘΕΣΗΣ ΕΠΙΛΕΞΤΕ ΑΠΟ ΤΟ ΚΥΡΙΟ ΜΕΝΟΥ ΤΟΝ ΤΥΠΟ ΣΚΑΝΑΡΙΣΜΑΤΟΣ ΕΓΓΥΤΗΤΑΣ. Ο ΘΑ ΠΑΡΟΥΣΙΑΣΕΙ ΜΙΑ ΚΑΤΗΦΟΡΙΚΗ ΚΥΜΑΤΟΜΟΡΦΗ ΣΗΜΑΤΟΣ ΓΙΑ ΝΑ ΔΕΙΞΕΙ ΤΑ ΣΗΜΑΤΑ ΚΛΕΙΔΙΟΥ ΚΑΙ ΑΥΤΟΚΙΝΗΤΟΥ. ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΤΑ ΠΛΗΚΤΡΑ UP AND DOWN ΓΙΑ ΝΑ ΕΠΙΛΕΞΕΤΕ ΤΗΝ ΕΥΑΙΣΘΗΣΙΑ. ΕΠΙΛΕΞΤΕ ΑΠΟ ΤΟ ΚΥΡΙΟ ΜΕΝΟΥ ΤΟΝ ΤΥΠΟ ΣΚΑΝΑΡΙΣΜΑΤΟΣ ΤΟΥ ΚΛΕΙΔΙΟΥ. Ο ΘΑ ΠΑΡΟΥΣΙΑΣΕΙ ΜΙΑ ΚΑΤΗΦΟΡΙΚΗ ΚΥΜΑΤΟΜΟΡΦΗ ΣΗΜΑΤΟΣ ΓΙΑ ΝΑ ΔΕΙΞΕΙ ΤΑ ΣΗΜΑΤΑ ΤΟΥ ΚΛΕΙΔΙΟΥ ΜΟΝΟ. ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΤΑ ΠΛΗΚΤΡΑ UP AND DOWN ΓΙΑ ΝΑ ΕΠΙΛΕΞΕΤΕ ΤΗΝ ΕΥΑΙΣΘΗΣΙΑ. ΕΠΙΛΕΞΤΕ ΑΠΟ ΤΟ ΚΥΡΙΟ ΜΕΝΟΥ ΤΟΝ ΤΥΠΟ ΣΚΑΝΑΡΙΣΜΑΤΟΣ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ. Ο ΘΑ ΠΑΡΟΥΣΙΑΣΕΙ ΜΙΑ ΚΑΤΗΦΟΡΙΚΗ ΚΥΜΑΤΟΜΟΡΦΗ ΣΗΜΑΤΟΣ ΓΙΑ ΝΑ ΔΕΙΞΕΙ ΤΑ ΣΗΜΑΤΑ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ ΜΟΝΟ. ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΤΑ ΠΛΗΚΤΡΑ UP AND DOWN ΓΙΑ ΝΑ ΕΠΙΛΕΞΕΤΕ ΤΗΝ ΕΥΑΙΣΘΗΣΙΑ. ΣΕΛΙΔΑ 16

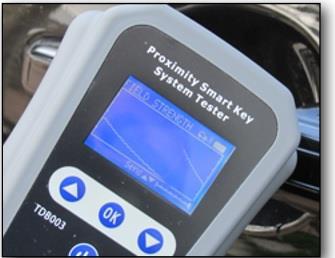

17 ΤΥΠΟΣ ΠΑΛΜΟΓΡΑΦΟΥ ΣΤΟΝ ΤΥΠΟ ΠΑΛΜΟΓΡΑΦΟΥ ΤΟ ΕΠΙΠΕΔΟ ΤΟΥ ΣΗΜΑΤΟΣ ΤΟΥ ΚΛΕΙΔΙΟΥ ΕΓΓΥΤΗΤΑΣ ΜΠΟΡΕΙ ΝΑ ΓΙΝΕΙ ΟΡΑΤΟ ΚΑΙ ΝΑ ΣΥΓΚΡΙΘΕΙ. ΥΠΑΡΧΟΥΝ ΔΥΟ ΤΥΠΟΙ ΠΑΛΜΟΓΡΑΦΟΥ Ο ΑΡΓΟΣ ΚΑΙ Ο ΓΡΗΓΟΡΟΣ ΓΙΑ ΤΑ ΚΛΕΙΔΙΑ ΔΙΑΦΟΡΕΤΙΚΗΣ ΣΥΧΝΟΤΗΤΑΣ. Η ΜΕΤΡΗΣΗ ΤΗΣ ΕΥΑΙΣΘΗΣΙΑΣ ΜΠΟΡΕΙ ΝΑ ΠΡΟΣΑΡΜΟΣΤΕΙ ΧΡΗΣΙΜΟΠΟΙΩΝΤΑΣ ΤΑ ΠΛΗΚΤΡΑ ΠΑΝΩ ΚΑΙ ΚΑΤΩ. ΣΕΛΙΔΑ 17

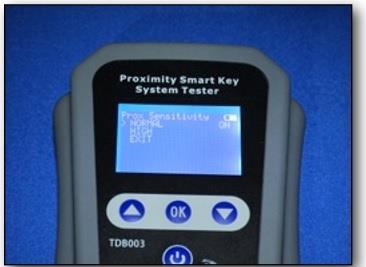

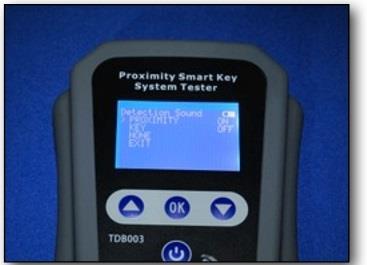

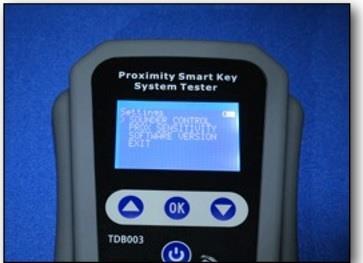

18 ΠΛΗΡΟΦΟΡΙΕΣ ΡΥΘΜΙΣΗΣ ΟΙ ΕΠΙΛΟΓΕΣ ΡΥΘΜΙΣΗΣ ΜΠΟΡΟΥΝ ΝΑ ΕΠΙΛΕΓΧΟΥΝ ΕΠΙΛΕΓΟΝΤΑΣ ΡΥΘΜΙΣΕΙΣ ΑΠΟ ΤΟ ΚΥΡΙΟ ΜΕΝΟΥ. ΕΝΕΡΓΟΠΟΙΣΗ ΕΠΙΛΟΓΩΝ ΕΛΕΓΧΟΥ. Α. ΕΝΕΡΓΟΠΟΙΗΣΗ ΕΠΙΛΟΓΗΣ ΚΛΕΙΔΙΟΥ. Β. ΕΝΕΡΓΟΠΟΙΗΣΗ ΕΠΙΛΟΓΗΣ ΚΕΡΑΙΑΣ ΣΗΜΕΙΩΣΗ: ΜΠΟΡΕΙΣ ΝΑ ΕΧΕΙΣ ΜΟΝΟ ΜΙΑ ΕΠΙΛΟΓΗ ΚΑΙ ΟΧΙ ΔΥΟ Η ΕΥΑΙΣΘΗΣΙΑ KEYLESS ΕΠΙΤΡΕΠΕΙ ΣΕ ΕΣΕΝΑ ΝΑ ΑΥΞΗΣΕΙΣ ΤΟΝ ΕΝΤΟΠΙΣΜΟ ΤΟΥ ΑΙΣΘΗΤΗΡΑ KEYLESS. ΣΗΜΕΙΩΣΗ: ΣΕ ΚΑΠΟΙΑ ΜΟΝΤΕΛΑ ΟΠΩΣ CHRYSLER ΤΑ ΣΗΜΑΤΑ ΑΠΟ ΤΟΥΣ ΑΙΣΘΗΤΗΡΕΣ ΕΙΝΑΙ ΠΟΛΥ ΜΙΚΡΟΤΕΡΑ. ΕΝΕΡΓΟΠΟΙΗΣΕ ΥΨΗΛΗ ΡΥΘΜΙΣΗ ΓΙΑ ΝΑ ΛΑΒΕΙΣ ΚΑΛΥΤΕΡΟ ΣΗΜΑ. ΣΕΛΙΔΑ 18

19 ΣΥΣΤΗΜΑ ΕΙΣΟΔΟΥ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS ENTRY) AUDI A4 Q7 ΣΕΛΙΔΑ 19

20 ΣΥΣΤΗΜΑ ΕΙΣΟΔΟΥ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS ENTRY) CHEVROLET CRUZE ΣΕΛΙΔΑ 20

21 ΣΥΣΤΗΜΑ ΕΙΣΟΔΟΥ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS ENTRY) CHRYSLER 300 ΣΕΛΙΔΑ 21

22 ΣΥΣΤΗΜΑ ΕΙΣΟΔΟΥ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS ENTRY) DODGE CHARGER DURANGO ΣΕΛΙΔΑ 22

23 ΣΥΣΤΗΜΑ ΕΓΓΥΤΗΤΑΣ FORD FIESTA FOCUS MONDEO ΣΕΛΙΔΑ 23

24 ΣΥΣΤΗΜΑ ΕΙΣΟΔΟΥ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS ENTRY) HYUNDAI SONATA IX35 ΣΕΛΙΔΑ 24

25 ΣΥΣΤΗΜΑ ΕΙΣΟΔΟΥ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS ENTRY) INFINITI FX35 ΣΕΛΙΔΑ 25

26 ΣΥΣΤΗΜΑ ΕΙΣΟΔΟΥ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS ENTRY) JEEP GRANDE CHEROKEE ΣΕΛΙΔΑ 26

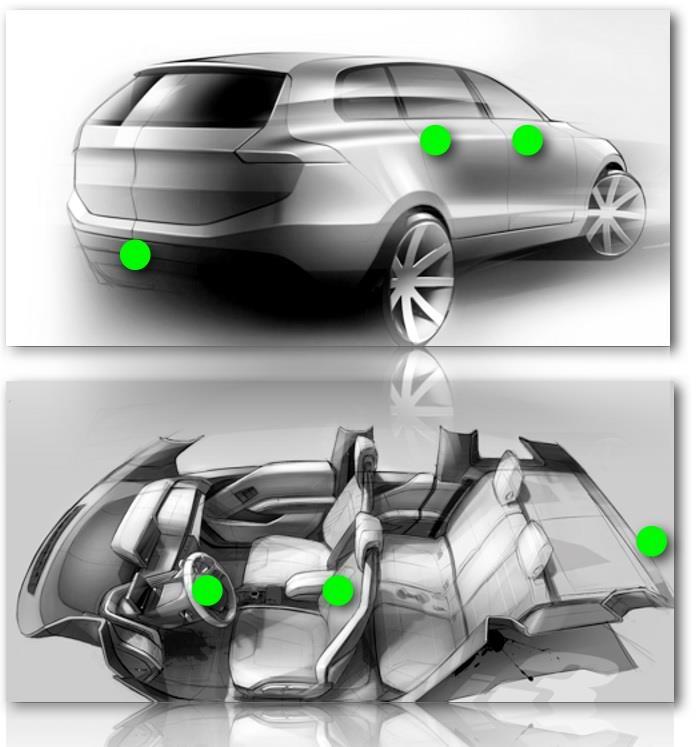

27 ΣΥΣΤΗΜΑ ΕΙΣΟΔΟΥ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS ENTRY) KIA CEE D ΣΕΛΙΔΑ 27

28 ΕΞΥΠΝΗ ΕΙΣΟΔΟΣ (SMART ACCESS) LEXUS CT200H ΣΕΛΙΔΑ 28

29 ΕΞΥΠΝΗ ΕΙΣΟΔΟΣ (SMART ACCESS) LEXUS GX460 RC350 HS250H RC F IS SERIES RX450H ΣΕΛΙΔΑ 29

30 ΕΞΥΠΝΗ ΕΙΣΟΔΟΣ (SMART ACCESS) LEXUS ES300H LS600H ES350 GS450H ΣΕΛΙΔΑ 30

31 LINCOLN MKC ΣΕΛΙΔΑ 31

32 MAZDA ADVANCED KEYLESS ENTRY (ΕΙΣΟΔΟΣ ΧΩΡΙΣ ΚΛΕΙΔΙ) CX-9 ΣΕΛΙΔΑ 32

33 MAZDA ADVANCED KEYLESS ENTRY (ΕΙΣΟΔΟΣ ΧΩΡΙΣ ΚΛΕΙΔΙ) 6 & 3 (Advanced Keyless) 6 & 3 (Without Advanced Keyless) - 1 Transmitter in centre of vehicle only. ΣΕΛΙΔΑ 33

34 ΣΥΣΤΗΜΑ ΛΕΙΤΟΥΡΓΙΑΣ ΧΩΡΙΣ ΚΛΕΙΔΙ (KOS) KIA ASX MIRAGE G4 LANCER EVOLUTION X ΣΕΛΙΔΑ 34

35 ΣΥΣΤΗΜΑ ΕΙΣΟΔΟΥ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS ENTRY) NISSAN MICRA (K11) PATHFINDER JUKE QASHQAI ΣΕΛΙΔΑ 35

36 ΣΥΣΤΗΜΑ ΠΑΘΗΤΙΚΗΣ ΕΙΣΟΔΟΥ (PASSIVE ENTRY) RANGE ROVER EVOQUE DISCOVERY 4 RANGE ROVER SPORT FREELANDER ΣΕΛΙΔΑ 36

37 ΣΥΣΤΗΜΑ ΕΙΣΟΔΟΥ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS ENTRY) RENAULT SCENIC ΣΕΛΙΔΑ 37

38 ΣΥΣΤΗΜΑ ΕΙΣΟΔΟΥ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS ENTRY) RENAULT MEGANE ΣΕΛΙΔΑ 38

39 ΣΥΣΤΗΜΑ ΕΙΣΟΔΟΥ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS ENTRY) RENAULT CAPTUR ΣΕΛΙΔΑ 39

40 ΣΥΣΤΗΜΑ ΕΞΥΠΝΟΥ ΚΛΕΙΔΙΟΥ (SMART KEY) SSANGYONG KORANDO ΣΕΛΙΔΑ 40

41 ΣΥΣΤΗΜΑ ΕΞΥΠΝΟΥ ΚΛΕΙΔΙΟΥ (SMART KEY) SUBARU WRX FORESTER ΣΕΛΙΔΑ 41

42 ΣΥΣΤΗΜΑ ΕΞΥΠΝΟΥ ΚΛΕΙΔΙΟΥ (SMART KEY) SUBARU LEGACY BRZ ΣΕΛΙΔΑ 42

43 ΣΥΣΤΗΜΑ ΕΞΥΠΝΟΥ ΚΛΕΙΔΙΟΥ (SMART KEY) SUBARU OUTBACK ΣΕΛΙΔΑ 43

44 ΣΥΣΤΗΜΑ ΕΞΥΠΝΟΥ ΚΛΕΙΔΙΟΥ (SMART KEY) SUBARU IMPREZA ΣΕΛΙΔΑ 44

45 ΣΥΣΤΗΜΑ ΕΝΑΡΞΗΣ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS START) SUZUKI KIZASHI SWIFT ΣΕΛΙΔΑ 45

46 ΕΞΥΠΝΗ ΕΙΣΟΔΟΣ (SMART ACCESS) TOYOTA IQ CAMRY CAMRY HV HIGHLANDER 4RUNNER SEQUOIA SIENNA HIGHLANDER HV AVALON VENZA ΣΕΛΙΔΑ 46

47 ΕΞΥΠΝΗ ΕΙΣΟΔΟΣ (SMART ACCESS) TOYOTA LAND CRUISER ΣΕΛΙΔΑ 47

48 ΕΞΥΠΝΗ ΕΙΣΟΔΟΣ (SMART ACCESS) TOYOTA PRIUS PRIUS V ΣΕΛΙΔΑ 48

49 ΕΞΥΠΝΗ ΕΙΣΟΔΟΣ (SMART ACCESS) TOYOTA RAV 4 EV ΣΕΛΙΔΑ 49

50 ΕΞΥΠΝΗ ΕΙΣΟΔΟΣ (SMART ACCESS) TOYOTA GT86 ΣΕΛΙΔΑ 50

51 ΕΞΥΠΝΗ ΕΙΣΟΔΟΣ ΕΓΓΥΤΗΤΑΣ( SMART PROXIMITY ACCESS) VAUXHALL/OPEL ASTRA J ΣΕΛΙΔΑ 51

52 ΟΔΗΓΟΣ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS DRIVE) VOLVO XC60 XC70 ΣΕΛΙΔΑ 52

53 ΟΔΗΓΟΣ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS DRIVE) VOLVO S60 ΣΕΛΙΔΑ 53

54 ΟΔΗΓΟΣ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS DRIVE) VOLVO S80 ΣΕΛΙΔΑ 54

55 ΟΔΗΓΟΣ ΧΩΡΙΣ ΚΛΕΙΔΙ (KEYLESS DRIVE) VOLVO C30 C70 ΣΕΛΙΔΑ 55

56 ΠΡΟΔΙΑΓΡΑΦΕΣ Μπαταρίες 4 X AAA NiMh επαναφορτιζόμενες ή κανονικές Μπαταρία Επιπέδου Ένδειξη της μπαταρίας επιπέδου στην οθόνη LCD Ζω ή Μπαταρίας >5 Ώρες (BASED ON 750 ma/h NiMh) Βάρος 115 γραμ. Λειτουργία Παλμογράφου 20mS/Div (SLOW) 10mS/Div (FAST) SCAN MODE : 2δευτερόλεπτα σε όλη την οθόνη Μέγεθος 90 mm (W) x 170 mm (H) x 38 mm (D) Κατανάλωση Τωρινή 90 ma Transponder Test 125kHz Εύρος Διαμόρφωσης 134.2kHz Αλλαγή Συχνότητας Κλειδιού (FSK) Ακουστικός τόνος για το σήμα δεδομένων LCD Backlit Blue 128x64 dots Σειρά Θερμοκρασίας Λειτουργίας F ή 0-50 C Δοκιμή Ραδιοσυχνότητας MHz Ανάλυση: 0.1 MHz Γράφημα & Τρόποι Παλμογράφου Δοκιμή Υπερύθρων Universal Ανίχνευση Αποδέκτη Δοκιμή Πηνίου Κεραίας Διπλή 125kHz/134.2kHz SENSING Δοκιμή Σήματος Εγγύτητας 125kHz έως 134kHz σειρά ραβδογράμματος & τρόποι παλμογράφου TDB001 VERSION 1.1 ΣΕΛΙΔΑ 56 01/05/2014
