Εγχειρίδιο Χρήσης. Ασύρματο ραντάρ οπισθοπορείας TL-3036

Transcript

1 Εγχειρίδιο Χρήσης Ασύρματο ραντάρ οπισθοπορείας TL-3036

2 Περιεχόμενα Περιεχόμενα...1 Εισαγωγή...2 Χαρακτηριστικά...3 Τεχνικές Προδιαγραφές...3 Εγκατάσταση...4 Συμβουλές Εγκατάστασης Αισθητήρων...5 Τοποθέτηση των Αισθητήρων A και D...6 Τοποθέτηση των Αισθητήρων C...7 Δημιουργία Οπών Στήριξης Αισθητήρων...8 Εγκατάσταση Ανιχνευτών και Οθόνης...9 Οδηγίες Χρήσης...10 Απόσταση Ανίχνευσης...14 Πίνακας Προειδοποιήσεων Απόστασης...15 Οι παρακάτω περιπτώσεις μπορεί να επιρρεάσουν την επίδοση των αισθητήρων...16 Διάγνωση και επιδιόρθωση

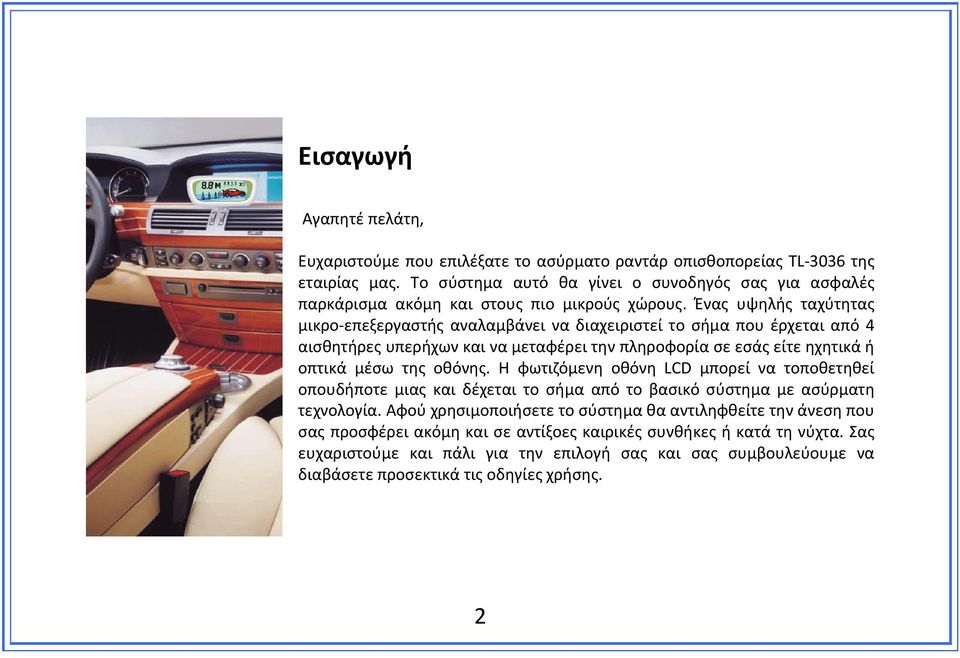

3 Εισαγωγή Αγαπητέ πελάτη, Ευχαριστούμε που επιλέξατε το ασύρματο ραντάρ οπισθοπορείας TL-3036 της εταιρίας μας. Το σύστημα αυτό θα γίνει ο συνοδηγός σας για ασφαλές παρκάρισμα ακόμη και στους πιο μικρούς χώρους. Ένας υψηλής ταχύτητας μικρο-επεξεργαστής αναλαμβάνει να διαχειριστεί το σήμα που έρχεται από 4 αισθητήρες υπερήχων και να μεταφέρει την πληροφορία σε εσάς είτε ηχητικά ή οπτικά μέσω της οθόνης. Η φωτιζόμενη οθόνη LCD μπορεί να τοποθετηθεί οπουδήποτε μιας και δέχεται το σήμα από το βασικό σύστημα με ασύρματη τεχνολογία. Αφού χρησιμοποιήσετε το σύστημα θα αντιληφθείτε την άνεση που σας προσφέρει ακόμη και σε αντίξοες καιρικές συνθήκες ή κατά τη νύχτα. Σας ευχαριστούμε και πάλι για την επιλογή σας και σας συμβουλεύουμε να διαβάσετε προσεκτικά τις οδηγίες χρήσης. 2

4 Χαρακτηριστικά Φιλικό προς το χρήστη. Αυτόματη ενεργοποίηση. Η ασύρματη συνδεσιμότητα προσφέρει ευκολία εγκατάστασης. Λεπτής σχεδίασης οθόνη που ταιριάζει στον εσωτερικό χώρο όλων των αυτοκινήτων. Παροχή ηχητικής ειδοποίησης. 4 αισθητήρες απόστασης για ακριβέστατη μέτρηση κενού χώρου. Ειδική πατέντα αυτοελέγχου αισθητήρων. Διεθνής πιστοποίηση και εγγύηση ποιότητας. Τεχνικές Προδιαγραφές Τάση λειτουργίας: DC 10~15V. Μέγιστη κατανάλωση: 3,6W. Θερμοκρασίες λειτουργίας: -40 ο C ~ +60 o C. Απόσταση προειδοποίησης: 2,0Μ ~ 0,3Μ. Ένταση ηχητικής ειδοποίησης: 80dB. 3

5 Εγκατάσταση 4

6 Συμβουλές Εγκατάστασης Αισθητήρων Οι αισθητήρες A,B,C και D πρέπει να είναι στην ίδια οριζόνται θέση Οι αισθητήρες A,B,C και D πρέπει να απέχουν 45cm έως 55cm από το έδαφος. Οι αισθητήρες A,B,C και D πρέπει να τοποθετηθούν εντελώς κάθετα. 5

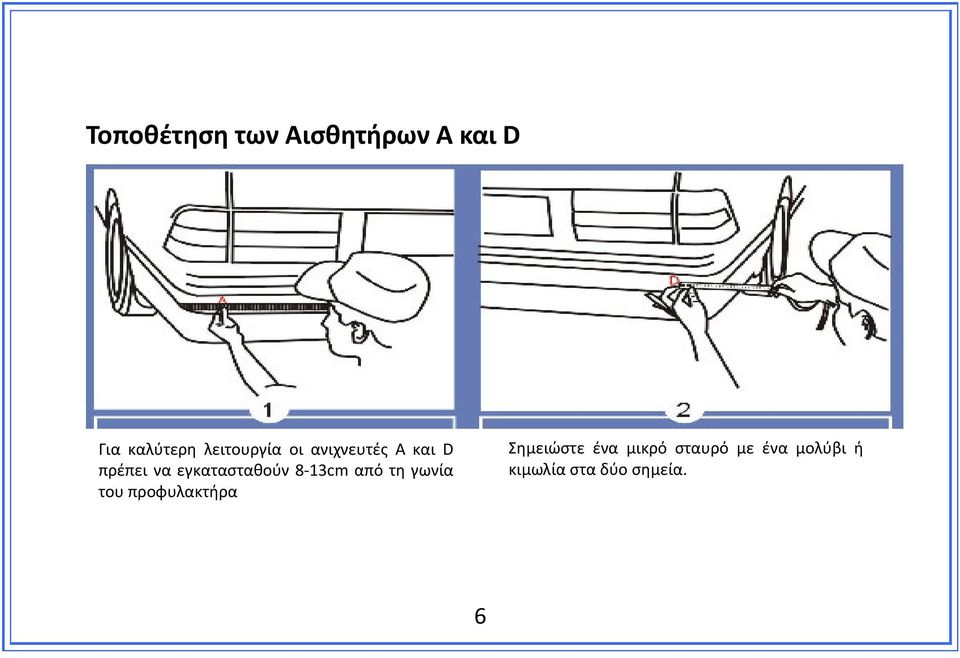

7 Τοποθέτηση των Αισθητήρων A και D Για καλύτερη λειτουργία οι ανιχνευτές Α και D πρέπει να εγκατασταθούν 8-13cm από τη γωνία του προφυλακτήρα Σημειώστε ένα μικρό σταυρό με ένα μολύβι ή κιμωλία στα δύο σημεία. 6

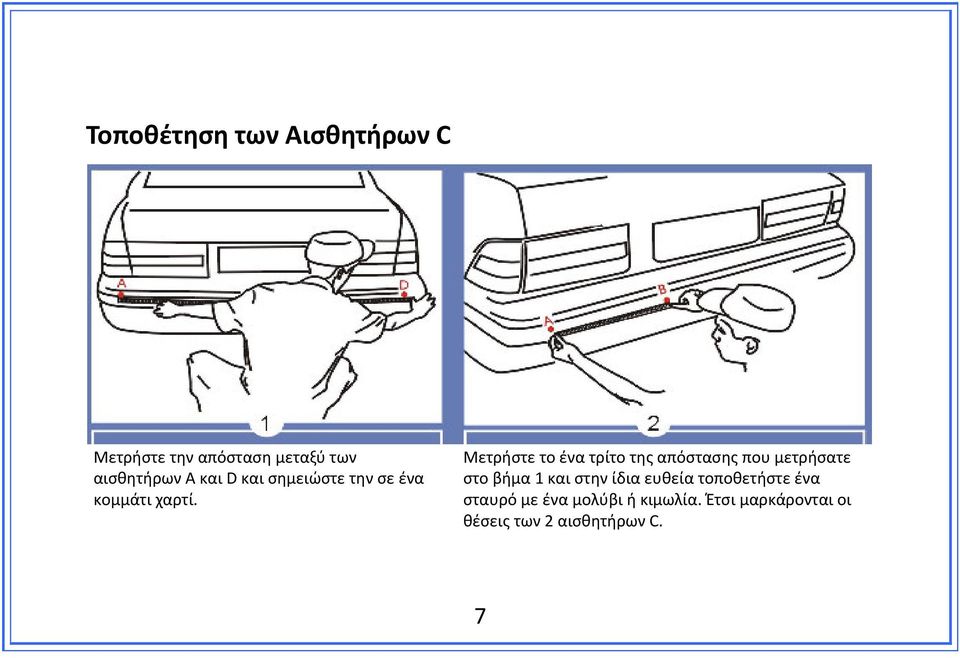

8 Τοποθέτηση των Αισθητήρων C Μετρήστε την απόσταση μεταξύ των αισθητήρων Α και D και σημειώστε την σε ένα κομμάτι χαρτί. Μετρήστε το ένα τρίτο της απόστασης που μετρήσατε στο βήμα 1 και στην ίδια ευθεία τοποθετήστε ένα σταυρό με ένα μολύβι ή κιμωλία. Έτσι μαρκάρονται οι θέσεις των 2 αισθητήρων C. 7

9 Δημιουργία Οπών Στήριξης Αισθητήρων Με ένα αιχμηρό αντικείμενο αφαιρέστε υλικό στα σημεία που έχετε σημειώσει ώστε στο επόμενο βήμα το τρυπάνι να δημιουργήσει τις οπές με ακρίβεια. Αφού προσαρμόσετε το ειδικό παρεχόμενο εξάρτημα στο τρυπάνι σας και ανοίξτε με προσοχή τις οπές. 8

10 Εγκατάσταση Ανιχνευτών και Οθόνης Εισάγετε τον κάθε ανιχνευτή στην αντίστοιχη οπή και στερεώστε τον. Κινείστε κυκλικά τον αισθητήρα ώστε να είναι εντελώς κάθετα με πολύ μικρή κλίση προς τα πάνω για καλύτερη απόδοση. Μπορείτε να τοποθετήσετε την οθόνη οπουδήποτε επιθυμείτε στην καμπίνα του αυτοκινήτου. 9

11 Σημείωση: Κατά την εκκίνηση του συστήματος γίνεται αυτόματος έλεγχος στους αισθητήρες οπότε και ακούγεται ο χαρακτηριστικός ήχος. Αν κάποιος από τους αισθητήρες έχει κάποιο πρόβλημα θα ακουστούν 6 αλλεπάλληλα σήματα και στην οθόνη θα εμφανιστεί η ένδειξη NO και στη συνέχεια θα αναβοσβήνει το αντίστοιχος αισθητήρας. Οδηγίες Χρήσης Κανένα εμπόδιο σε απόσταση 2 μέτρων Εμπόδιο σε απόσταση 1 μέτρου από τον ανιχνευτή Α. 10

12 Εμπόδιο σε απόσταση 1,8 μέτρων από τον ανιχνευτή Β. Εμπόδιο σε απόσταση 0,3 μέτρου από τον ανιχνευτή C. Εμπόδιο σε απόσταση 0,6 μέτρoy από τον ανιχνευτή D. 11

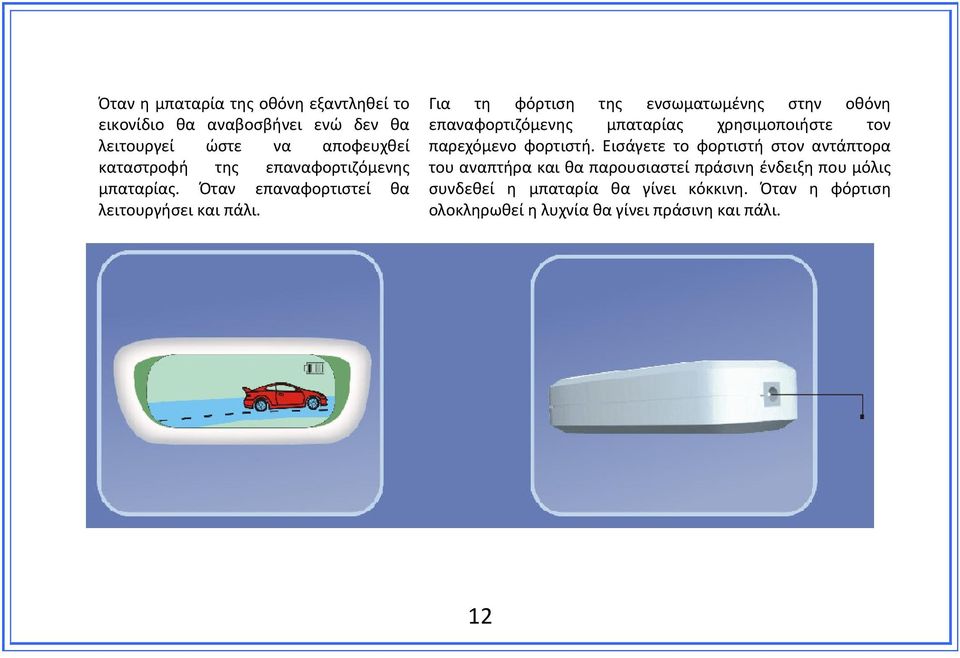

13 Όταν η μπαταρία της οθόνη εξαντληθεί το εικονίδιο θα αναβοσβήνει ενώ δεν θα λειτουργεί ώστε να αποφευχθεί καταστροφή της επαναφορτιζόμενης μπαταρίας. Όταν επαναφορτιστεί θα λειτουργήσει και πάλι. Για τη φόρτιση της ενσωματωμένης στην οθόνη επαναφορτιζόμενης μπαταρίας χρησιμοποιήστε τον παρεχόμενο φορτιστή. Εισάγετε το φορτιστή στον αντάπτορα του αναπτήρα και θα παρουσιαστεί πράσινη ένδειξη που μόλις συνδεθεί η μπαταρία θα γίνει κόκκινη. Όταν η φόρτιση ολοκληρωθεί η λυχνία θα γίνει πράσινη και πάλι. 12

14 Λειτουργία Χαμηλής Κατανάλωσης Η οθόνη σε αναμονή παρουσιάζει την ένδειξη cc. Με ένα αιχμηρό αντικείμενο πιέστε το πλήκτρο CODE στην LCD οθόνη για ένα δευτερόλεπτο και θα εμφανιστεί η ένδειξη Lo. Βάλτε την ταχύτητα όπισθεν και αν η ρύθμιση ολοκληρωθέι όλα τα εικονίδια θα αναβοσβήσουν μια φορά. Αν δεν ολοκληρωθεί επιτυχώς η διαδικασία μετά από 20 δευτερόλεπτα η οθόνη θα εμφανίσει την ένδειξη οο. Λειτουργία Αυτοεξέτασης Όταν η συσκευή ανιχνεύσει σταθερό αντικείμενο σε απόσταση μεταξύ 1,6μ. έως 2μ. θα γίνει αυτόματος έλεγχος όλων των αισθητήρων μετά την ένδειξη CS. Οι απόστασεις που μετρούν όλοι οι αισθητήρες θα παρουσιαστούν για τρεις συνεχόμενους κύκλους και τελικά θα εμφανιστεί η ένδειξη ed οπότε και το σύστημα θα επιστρέψει σε κανονική λειτουργία. 13

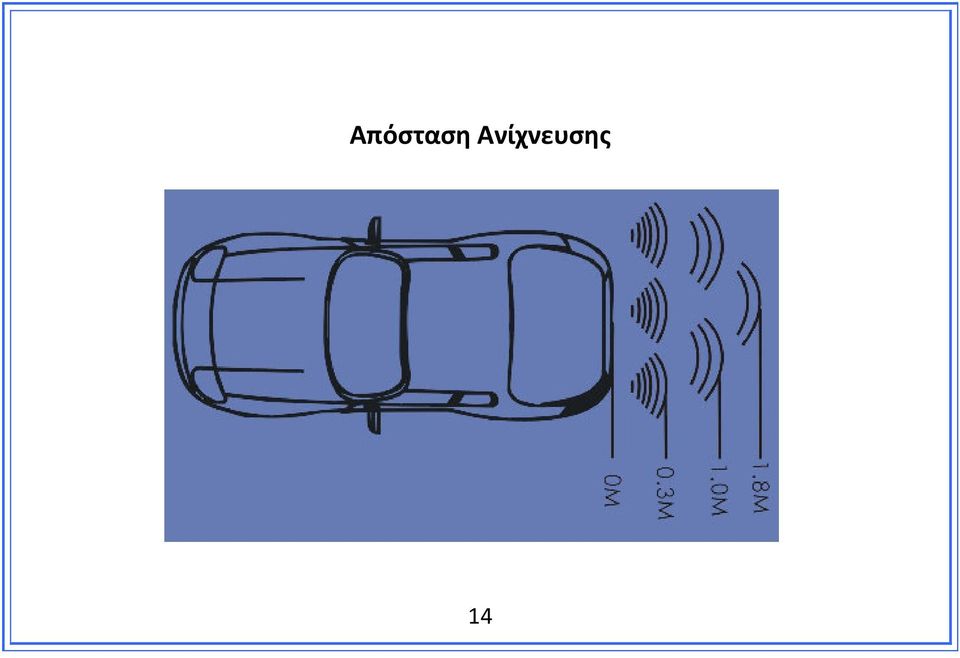

15 Απόσταση Ανίχνευσης 14

16 Πίνακας Προειδοποιήσεων Απόστασης Ζώνη Απόσταση από ατικείμενο Ηχητική ειδοποίηση Υπερηχιτικό κύμα Σχόλιο 1 1,8 ~ 1,2 μ Μπιπ ---- Μπιπ ---- Μπιπ Εξωτερική ζώνη Ασφαλής Ζώνη 2 1,1 ~ 0,6 μ Μπιπ- Μπιπ- Μπιπ---- Μπιπ- Μπιπ- Μπιπ Μέση Ζώνη Κανονική Ζώνη 3 0,6 ~ 0,0 μ Μπιπ- Μπιπ- Μπιπ- Μπιπ Εσωτερική ζώνη Επικίνδυνη Ζώνη Στόχος Ωφέλιμη απόσταση μέτρησης Κάθετος τοίχος με επιφάνεια πάνω από 1 τ.μ. Μέχρι 1,8 μ. Αυτοκίνητο Μέχρι 1,3 μ. Ενήλικος Μέχρι 1,2 μ. Κάθετη επιφάνεια 0,4 μ. x 1,0 μ. Μέχρι 1,0 μ. 15

17 Οι παρακάτω περιπτώσεις μπορεί να επιρρεάσουν την επίδοση των αισθητήρων. 1) Πριν τη χρήση βεβαιωθείτε ότι έχετε ελέγξει το σύστημα για προβλήματα σύμφωνα με το εγχειρίδιο. 2) Η απόσταση ανίχνευσης μπορεί να μεταβληθεί από παράγοντες όπως ισχυρή βροχή, σκόνη, κατεστραμμένους ή χαλαρούς ανιχνευτές. 3) Διαφορετική μέτρηση απόστασης για διαφορετικά αντικείμενα. 4) Αυτό το σύστημα είναι μόνο βοηθητικό και η εταιρία κατασκευής δεν ευθύνεται για τυχόν ατυχήματα. 16

18 Διάγνωση και επιδιόρθωση Σύμπτωμα Αιτιολογία Έλεγχος Χωρίς λειτουργία οθόνης μετά την εγκατάσταση Καθόλου ή μη καθαρός ήχος Συνεχής προειδοποίηση 1. Πλήρως αποφορτισμένη μπαταρία 2. Χαλαρή σύνδεση καλωδίων 3. Δεν έχει γίνει εκμάθηση του συστήματος 1. Η ένταση είναι πολύ χαμηλή. 2. Η έξοδος του ηχείου είναι μπλοκαρισμένη. 3. Η τάση της μπαταρίας του οχήματος είναι πολύ χαμηλή. 1. Λανθασμένη εγκατάσταση ανιχνευτή. 2. Οι αισθητήρες είναι κατεστραμμένοι. 3. Ηλεκτρομαγνητική παρεμβολή από το ηλεκτρικό σύστημα του αυτοκινήτου. 1. Ελέγξτε αν η τάση είναι κανονική. 2. Ελέγξτε τις συνδέσεις. 3. Ακολουθήστε τις οδηγίες του εγχειριδίου για εκμάθηση. 1. Ενεργοποιήστε την ένταση και ρυθμίστε την. 2. Ελέγξτε για μπλοκάρισμα του ηχείου. 3. Επαναφορτίστε την μπαταρία. 1. Ελέγξτε εάν η εγκατάσταση έχει γίνει σωστά. 2. Αντικαταστήστε τους ανιχνευτές. 3. Δοκιμάστε άλλη τοποθεσία για την κεντρική μονάδα 17

19 Λανθασμένη ένδειξη 1. Η τάση λειτουργίας του αυτοκίνητου είναι μη φυσιολογική. 2. Λανθασμένη σύνδεση ανιχνευτή. 3. Συσσώρευση σκόνης σε ανιχνευτή. 4. Λανθασμένη εγκατάσταση ανιχνευτή. 5. Ηλεκτρομαγνητική παρεμβολή από το ηλεκτρικό σύστημα του αυτοκινήτου. 6. Ηλεκτρομαγνητική παρεμβολή από παρακείμενη συσκευή. 1. Ελέγξτε αν η τάση είναι κανονική. 2. Ελέγξτε τις συνδέσεις. 3. Καθαρίστε τον ανιχνευτή. 4. Ελέγξτε τον ανιχνευτή. 5. Δοκιμάστε άλλη τοποθεσία. 6. Δοκιμάστε άλλη τοποθεσία. TMS 18
