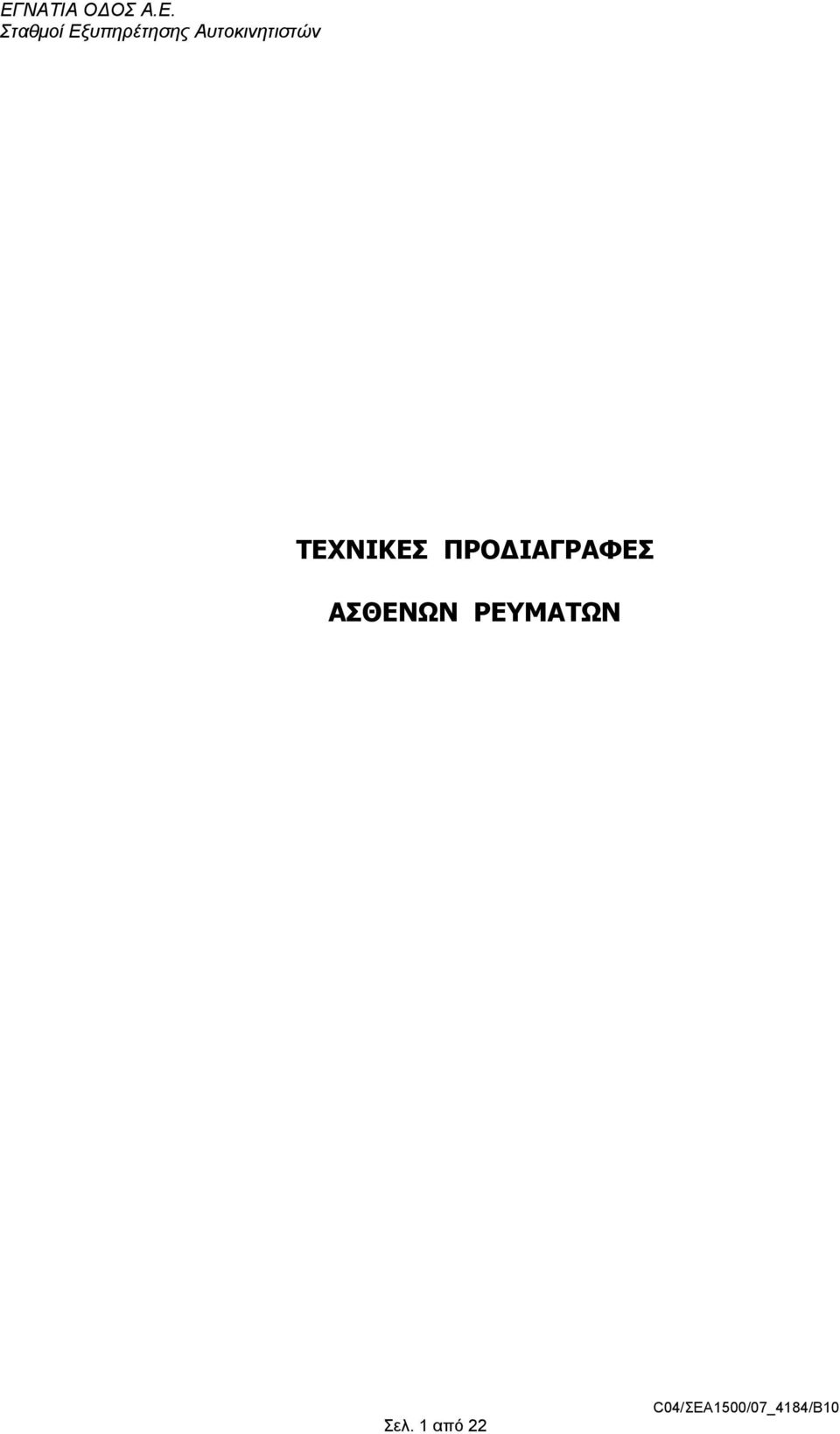

1 ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΑΣΘΕΝΩΝ ΡΕΥΜΑΤΩΝ Σελ. 1 από 22

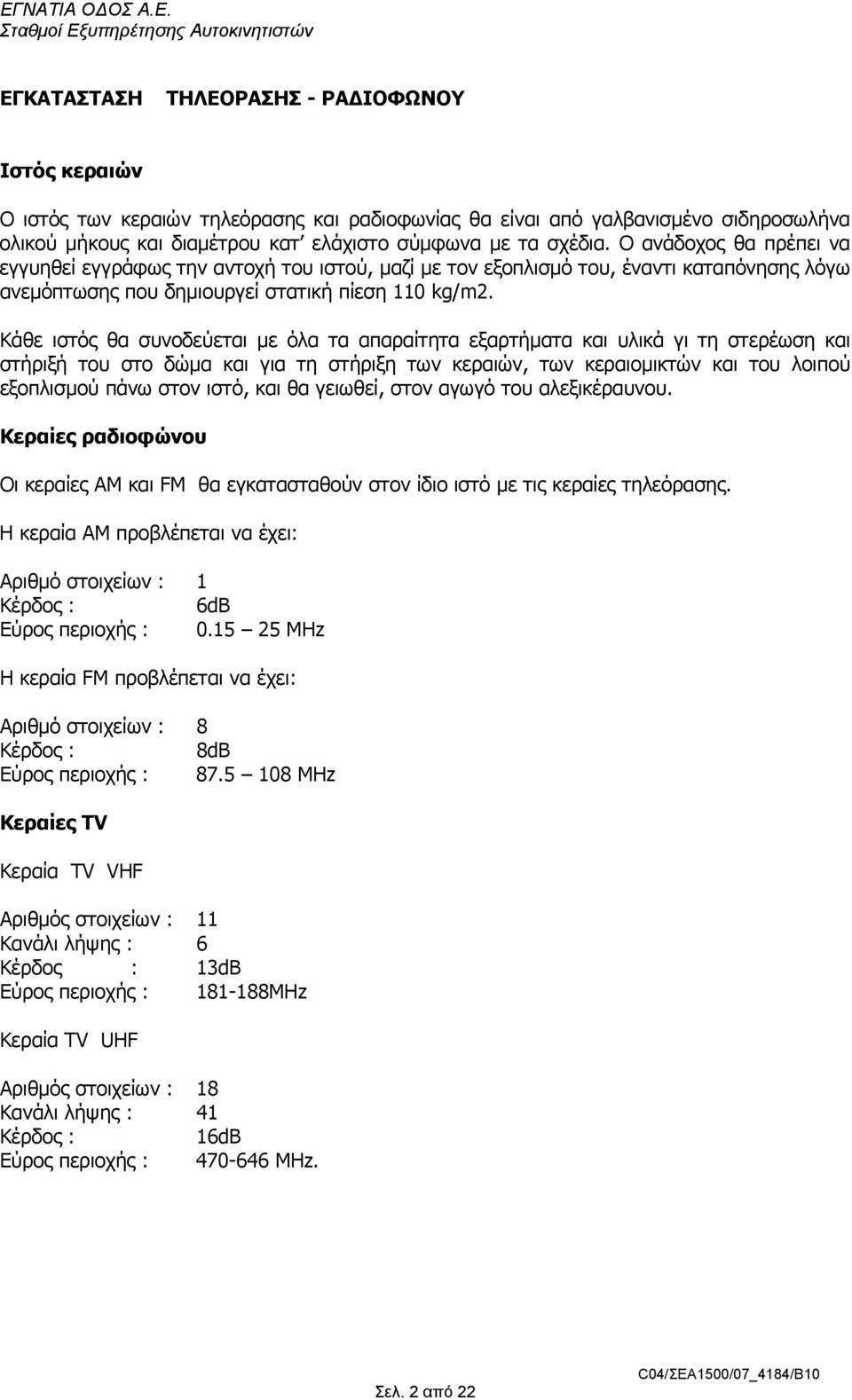

2 ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΛΕΟΡΑΣΗΣ - ΡΑ ΙΟΦΩΝΟΥ Ιστός κεραιών Ο ιστός των κεραιών τηλεόρασης και ραδιοφωνίας θα είναι από γαλβανισµένο σιδηροσωλήνα ολικού µήκους και διαµέτρου κατ ελάχιστο σύµφωνα µε τα σχέδια. Ο ανάδοχος θα πρέπει να εγγυηθεί εγγράφως την αντοχή του ιστού, µαζί µε τον εξοπλισµό του, έναντι καταπόνησης λόγω ανεµόπτωσης που δηµιουργεί στατική πίεση 110 kg/m2. Κάθε ιστός θα συνοδεύεται µε όλα τα απαραίτητα εξαρτήµατα και υλικά γι τη στερέωση και στήριξή του στο δώµα και για τη στήριξη των κεραιών, των κεραιοµικτών και του λοιπού εξοπλισµού πάνω στον ιστό, και θα γειωθεί, στον αγωγό του αλεξικέραυνου. Κεραίες ραδιοφώνου Οι κεραίες ΑΜ και FM θα εγκατασταθούν στον ίδιο ιστό µε τις κεραίες τηλεόρασης. Η κεραία ΑΜ προβλέπεται να έχει: Αριθµό στοιχείων : 1 Κέρδος : 6dB Εύρος περιοχής : MHz Η κεραία FM προβλέπεται να έχει: Αριθµό στοιχείων : 8 Κέρδος : 8dB Εύρος περιοχής : MHz Κεραίες TV Κεραία TV VHF Αριθµός στοιχείων : 11 Κανάλι λήψης : 6 Κέρδος : 13dB Εύρος περιοχής : MHz Κεραία TV UHF Αριθµός στοιχείων : 18 Κανάλι λήψης : 41 Κέρδος : 16dB Εύρος περιοχής : MHz. Σελ. 2 από 22

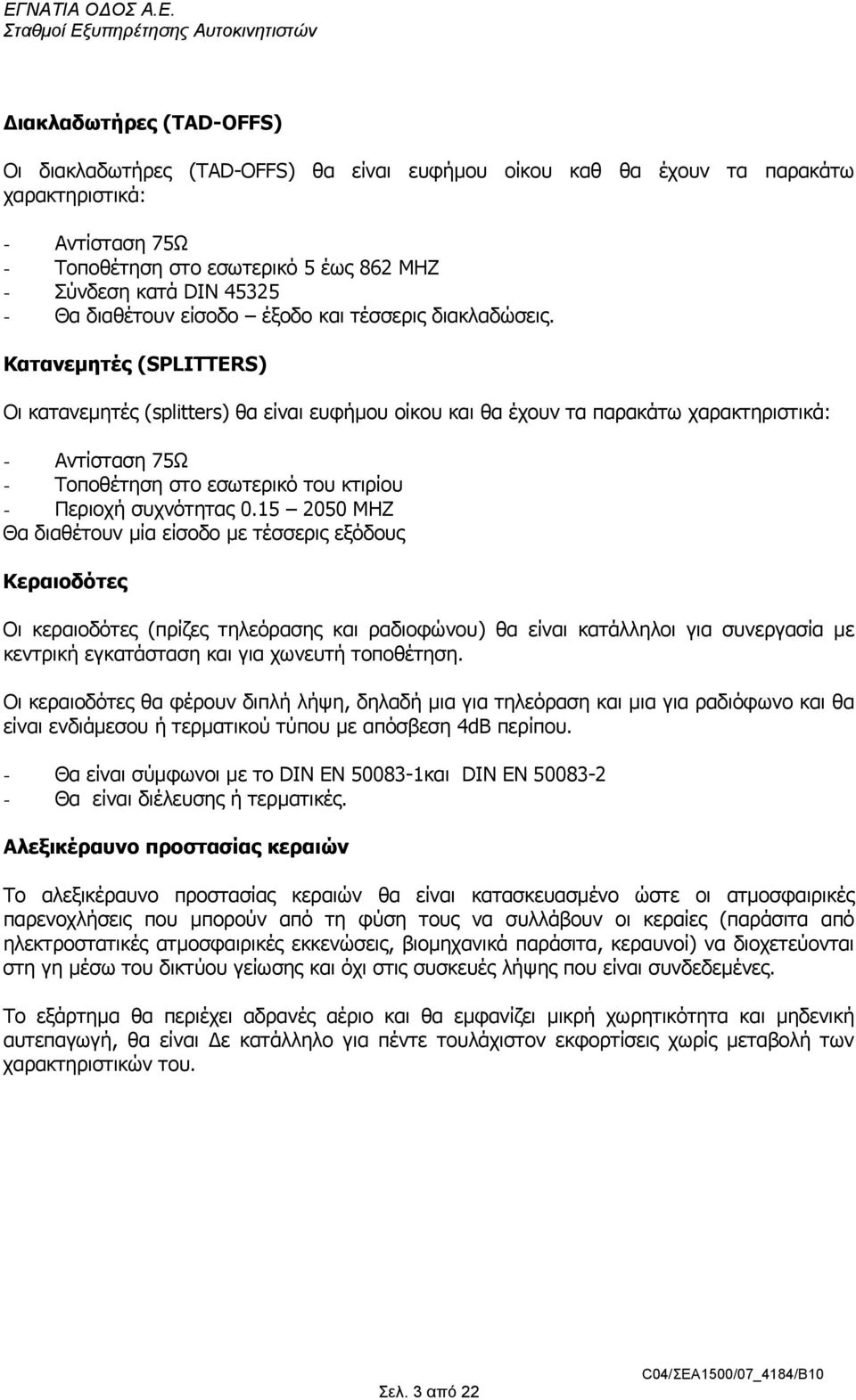

3 ιακλαδωτήρες (TAD-OFFS) Οι διακλαδωτήρες (TAD-OFFS) θα είναι ευφήµου οίκου καθ θα έχουν τα παρακάτω χαρακτηριστικά: - Αντίσταση 75Ω - Τοποθέτηση στο εσωτερικό 5 έως 862 ΜΗΖ - Σύνδεση κατά DIN Θα διαθέτουν είσοδο έξοδο και τέσσερις διακλαδώσεις. Κατανεµητές (SPLITTERS) Οι κατανεµητές (splitters) θα είναι ευφήµου οίκου και θα έχουν τα παρακάτω χαρακτηριστικά: - Αντίσταση 75Ω - Τοποθέτηση στο εσωτερικό του κτιρίου - Περιοχή συχνότητας ΜΗΖ Θα διαθέτουν µία είσοδο µε τέσσερις εξόδους Κεραιοδότες Οι κεραιοδότες (πρίζες τηλεόρασης και ραδιοφώνου) θα είναι κατάλληλοι για συνεργασία µε κεντρική εγκατάσταση και για χωνευτή τοποθέτηση. Οι κεραιοδότες θα φέρουν διπλή λήψη, δηλαδή µια για τηλεόραση και µια για ραδιόφωνο και θα είναι ενδιάµεσου ή τερµατικού τύπου µε απόσβεση 4dB περίπου. - Θα είναι σύµφωνοι µε το DIN EN και DIN EN Θα είναι διέλευσης ή τερµατικές. Αλεξικέραυνο προστασίας κεραιών Το αλεξικέραυνο προστασίας κεραιών θα είναι κατασκευασµένο ώστε οι ατµοσφαιρικές παρενοχλήσεις που µπορούν από τη φύση τους να συλλάβουν οι κεραίες (παράσιτα από ηλεκτροστατικές ατµοσφαιρικές εκκενώσεις, βιοµηχανικά παράσιτα, κεραυνοί) να διοχετεύονται στη γη µέσω του δικτύου γείωσης και όχι στις συσκευές λήψης που είναι συνδεδεµένες. Το εξάρτηµα θα περιέχει αδρανές αέριο και θα εµφανίζει µικρή χωρητικότητα και µηδενική αυτεπαγωγή, θα είναι ε κατάλληλο για πέντε τουλάχιστον εκφορτίσεις χωρίς µεταβολή των χαρακτηριστικών του. Σελ. 3 από 22

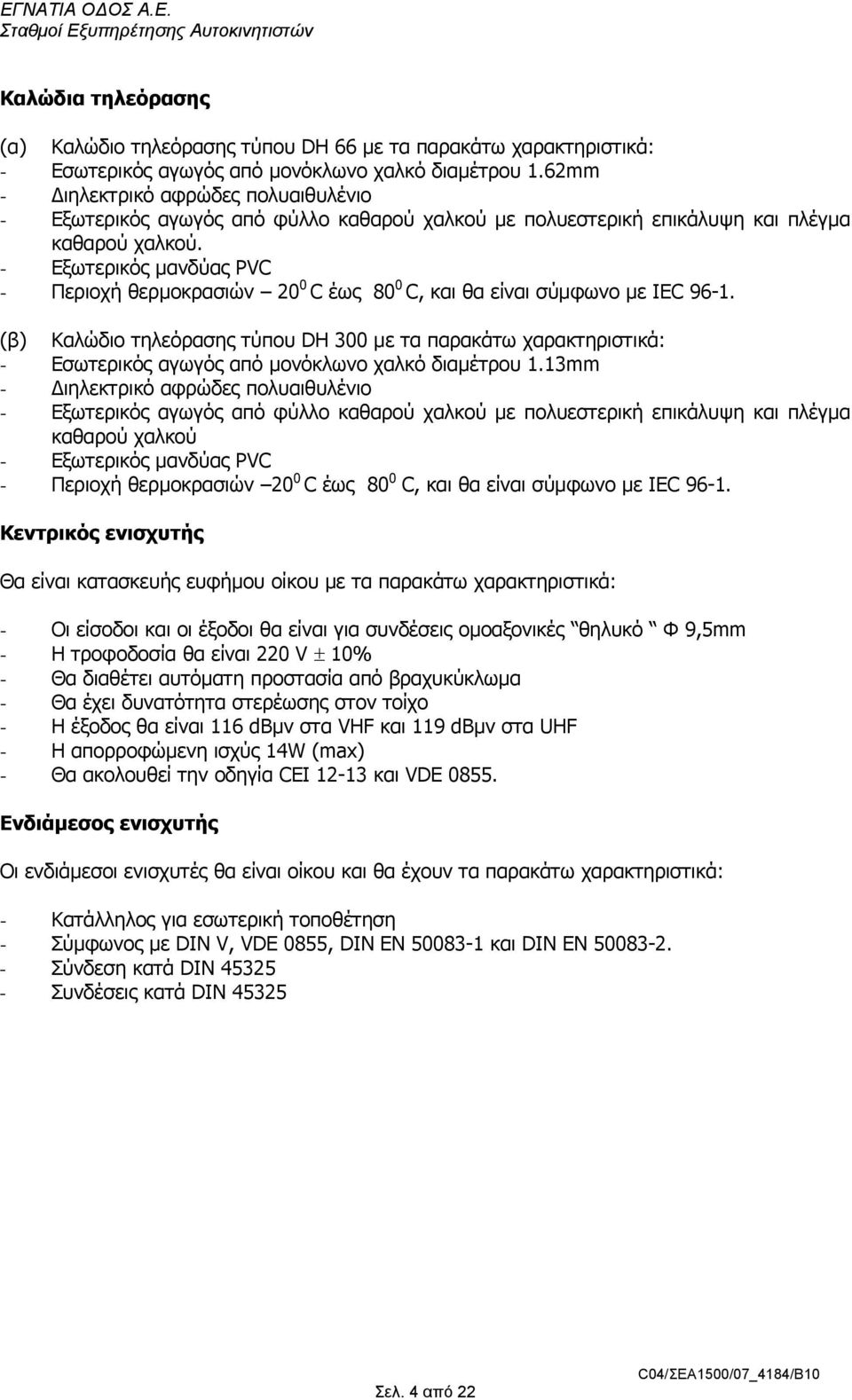

4 Καλώδια τηλεόρασης (α) Καλώδιο τηλεόρασης τύπου DH 66 µε τα παρακάτω χαρακτηριστικά: - Εσωτερικός αγωγός από µονόκλωνο χαλκό διαµέτρου 1.62mm - ιηλεκτρικό αφρώδες πολυαιθυλένιο - Εξωτερικός αγωγός από φύλλο καθαρού χαλκού µε πολυεστερική επικάλυψη και πλέγµα καθαρού χαλκού. - Εξωτερικός µανδύας PVC - Περιοχή θερµοκρασιών 20 0 C έως 80 0 C, και θα είναι σύµφωνο µε IEC (β) Καλώδιο τηλεόρασης τύπου DH 300 µε τα παρακάτω χαρακτηριστικά: - Εσωτερικός αγωγός από µονόκλωνο χαλκό διαµέτρου 1.13mm - ιηλεκτρικό αφρώδες πολυαιθυλένιο - Εξωτερικός αγωγός από φύλλο καθαρού χαλκού µε πολυεστερική επικάλυψη και πλέγµα καθαρού χαλκού - Εξωτερικός µανδύας PVC - Περιοχή θερµοκρασιών 20 0 C έως 80 0 C, και θα είναι σύµφωνο µε IEC Κεντρικός ενισχυτής Θα είναι κατασκευής ευφήµου οίκου µε τα παρακάτω χαρακτηριστικά: - Οι είσοδοι και οι έξοδοι θα είναι για συνδέσεις οµοαξονικές θηλυκό Φ 9,5mm - Η τροφοδοσία θα είναι 220 V ± 10% - Θα διαθέτει αυτόµατη προστασία από βραχυκύκλωµα - Θα έχει δυνατότητα στερέωσης στον τοίχο - Η έξοδος θα είναι 116 dbµν στα VHF και 119 dbµν στα UHF - H απορροφώµενη ισχύς 14W (max) - Θα ακολουθεί την οδηγία CEI και VDE Ενδιάµεσος ενισχυτής Οι ενδιάµεσοι ενισχυτές θα είναι οίκου και θα έχουν τα παρακάτω χαρακτηριστικά: - Κατάλληλος για εσωτερική τοποθέτηση - Σύµφωνος µε DIN V, VDE 0855, DIN EN και DIN EN Σύνδεση κατά DIN Συνδέσεις κατά DIN Σελ. 4 από 22

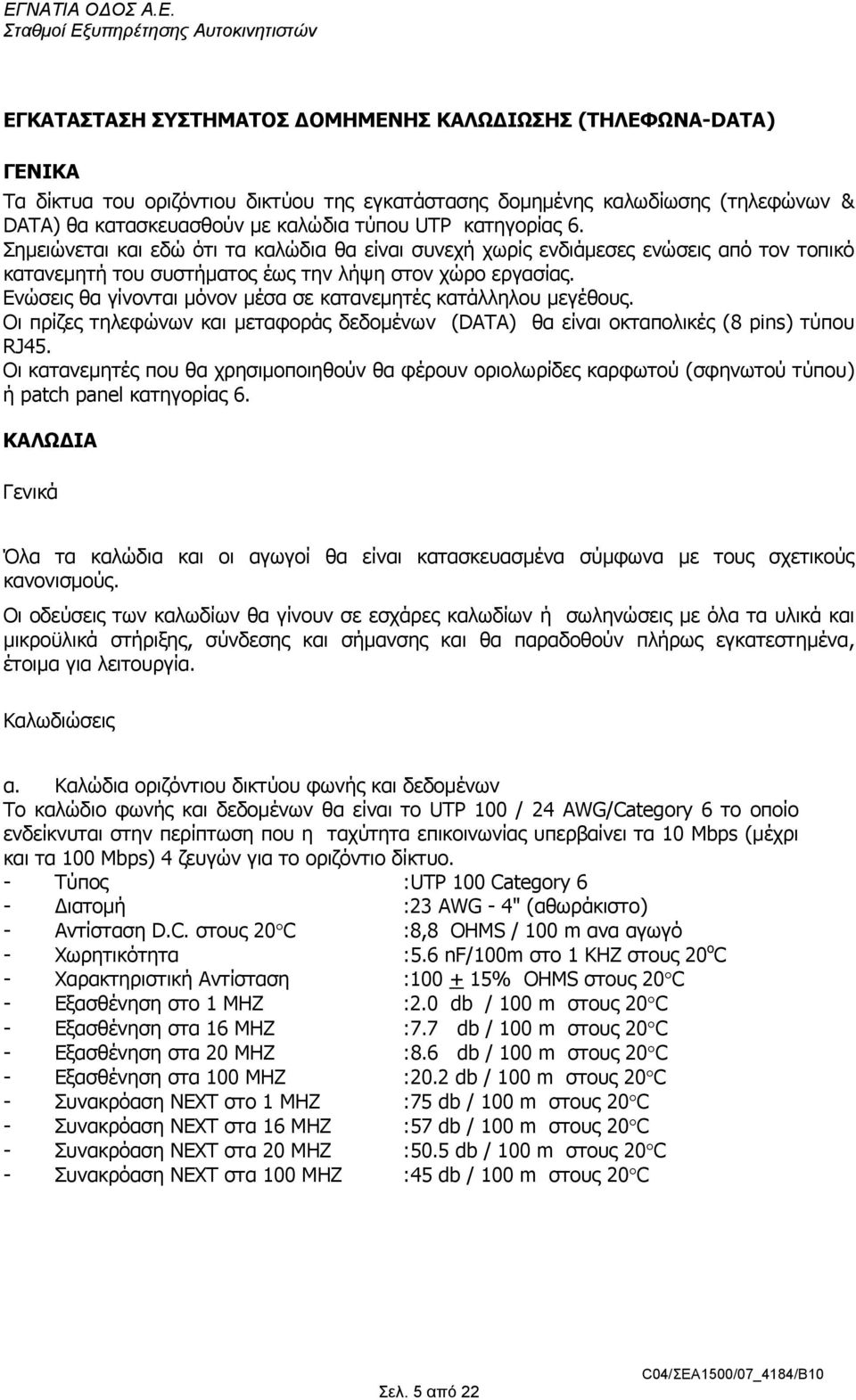

5 ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ ΟΜΗΜΕΝΗΣ ΚΑΛΩ ΙΩΣΗΣ (ΤΗΛΕΦΩΝΑ-DATA) ΓΕΝΙΚΑ Τα δίκτυα του οριζόντιου δικτύου της εγκατάστασης δοµηµένης καλωδίωσης (τηλεφώνων & DATA) θα κατασκευασθούν µε καλώδια τύπου UTP κατηγορίας 6. Σηµειώνεται και εδώ ότι τα καλώδια θα είναι συνεχή χωρίς ενδιάµεσες ενώσεις από τον τοπικό κατανεµητή του συστήµατος έως την λήψη στον χώρο εργασίας. Ενώσεις θα γίνονται µόνον µέσα σε κατανεµητές κατάλληλου µεγέθους. Οι πρίζες τηλεφώνων και µεταφοράς δεδοµένων (DATA) θα είναι οκταπολικές (8 pins) τύπου RJ45. Οι κατανεµητές που θα χρησιµοποιηθούν θα φέρουν οριολωρίδες καρφωτού (σφηνωτού τύπου) ή patch panel κατηγορίας 6. ΚΑΛΩ ΙΑ Γενικά Όλα τα καλώδια και οι αγωγοί θα είναι κατασκευασµένα σύµφωνα µε τους σχετικούς κανονισµούς. Οι οδεύσεις των καλωδίων θα γίνουν σε εσχάρες καλωδίων ή σωληνώσεις µε όλα τα υλικά και µικροϋλικά στήριξης, σύνδεσης και σήµανσης και θα παραδοθούν πλήρως εγκατεστηµένα, έτοιµα για λειτουργία. Καλωδιώσεις α. Καλώδια οριζόντιου δικτύου φωνής και δεδοµένων Το καλώδιο φωνής και δεδοµένων θα είναι το UTP 100 / 24 AWG/Category 6 το οποίο ενδείκνυται στην περίπτωση που η ταχύτητα επικοινωνίας υπερβαίνει τα 10 Mbps (µέχρι και τα 100 Mbps) 4 ζευγών για το οριζόντιο δίκτυο. - :UTP 100 Category 6 - ιατοµή :23 AWG - 4" (αθωράκιστο) - Αντίσταση D.C. στους 20 C :8,8 ΟΗΜS / 100 m ανα αγωγό - Χωρητικότητα :5.6 nf/100m στο 1 ΚΗΖ στους 20 ο C - Xαρακτηριστική Αντίσταση : % ΟΗΜS στους 20 C - Εξασθένηση στο 1 ΜΗΖ :2.0 db / 100 m στους 20 C - Εξασθένηση στα 16 ΜΗΖ :7.7 db / 100 m στους 20 C - Εξασθένηση στα 20 ΜΗΖ :8.6 db / 100 m στους 20 C - Εξασθένηση στα 100 ΜΗΖ :20.2 db / 100 m στους 20 C - Συνακρόαση NEXT στο 1 ΜΗΖ :75 db / 100 m στους 20 C - Συνακρόαση NEXT στα 16 ΜΗΖ :57 db / 100 m στους 20 C - Συνακρόαση NEXT στα 20 ΜΗΖ :50.5 db / 100 m στους 20 C - Συνακρόαση NEXT στα 100 ΜΗΖ :45 db / 100 m στους 20 C Σελ. 5 από 22

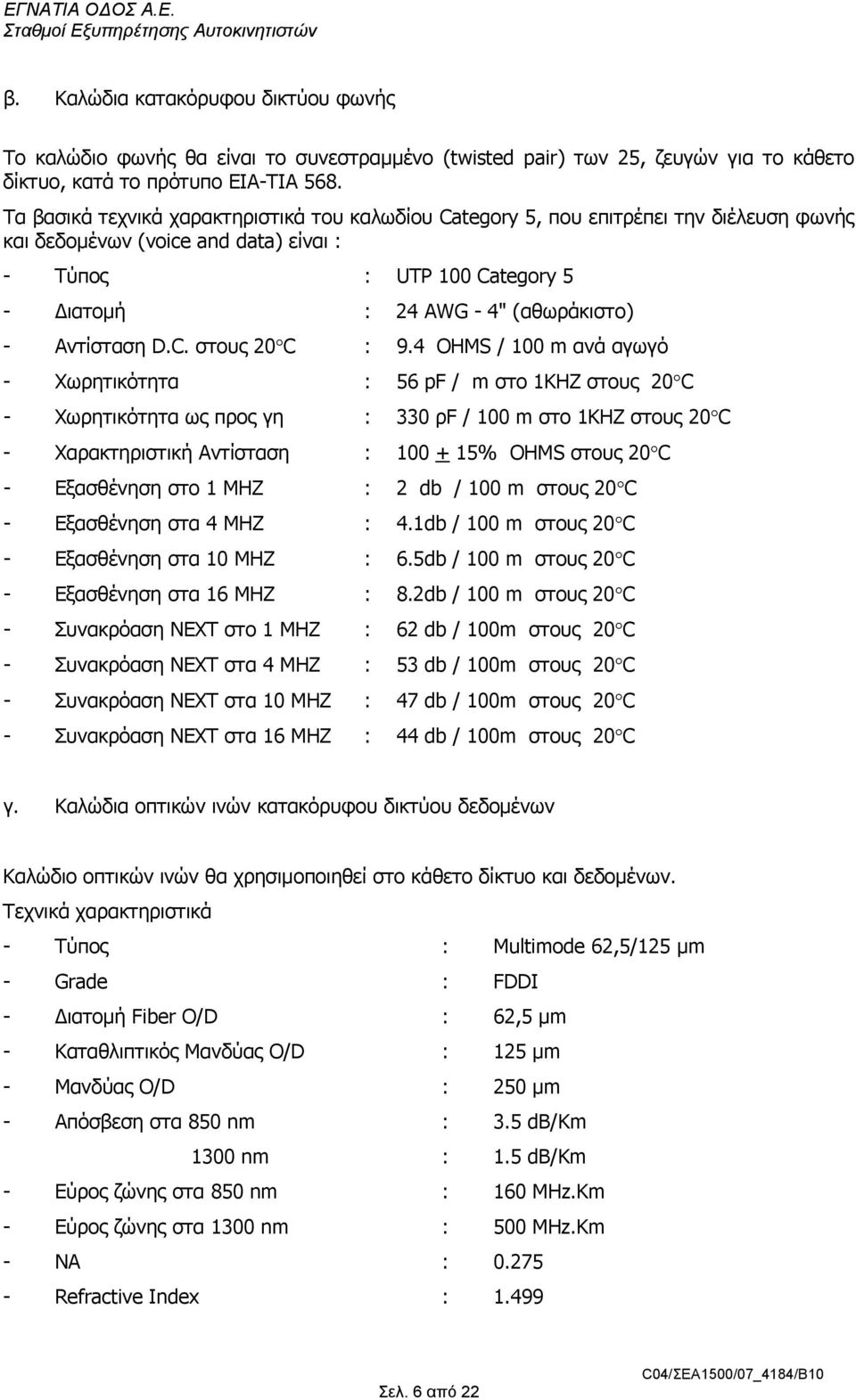

6 β. Καλώδια κατακόρυφου δικτύου φωνής Tο καλώδιο φωνής θα είναι το συνεστραµµένο (twisted pair) των 25, ζευγών για το κάθετο δίκτυο, κατά το πρότυπο EIA-TIA 568. Τα βασικά τεχνικά χαρακτηριστικά του καλωδίου Category 5, που επιτρέπει την διέλευση φωνής και δεδοµένων (voice and data) είναι : - : UTP 100 Category 5 - ιατοµή : 24 AWG - 4" (αθωράκιστο) - Αντίσταση D.C. στους 20 C : 9.4 ΟΗΜS / 100 m ανά αγωγό - Χωρητικότητα : 56 pf / m στο 1ΚΗΖ στους 20 C - Χωρητικότητα ως προς γη : 330 ρf / 100 m στο 1ΚΗΖ στους 20 C - Χαρακτηριστική Αντίσταση : % ΟΗΜS στους 20 C - Εξασθένηση στο 1 ΜΗΖ : 2 db / 100 m στους 20 C - Εξασθένηση στα 4 ΜΗΖ : 4.1db / 100 m στους 20 C - Εξασθένηση στα 10 ΜΗΖ : 6.5db / 100 m στους 20 C - Εξασθένηση στα 16 ΜΗΖ : 8.2db / 100 m στους 20 C - Συνακρόαση NEXT στο 1 ΜΗΖ : 62 db / 100m στους 20 C - Συνακρόαση NEXT στα 4 ΜΗΖ : 53 db / 100m στους 20 C - Συνακρόαση NEXT στα 10 ΜΗΖ : 47 db / 100m στους 20 C - Συνακρόαση NEXT στα 16 ΜΗΖ : 44 db / 100m στους 20 C γ. Καλώδια οπτικών ινών κατακόρυφου δικτύου δεδοµένων Καλώδιο οπτικών ινών θα χρησιµοποιηθεί στο κάθετο δίκτυο και δεδοµένων. Τεχνικά χαρακτηριστικά - : Multimode 62,5/125 µm - Grade : FDDI - ιατοµή Fiber O/D : 62,5 µm - Καταθλιπτικός Μανδύας O/D : 125 µm - Μανδύας O/D : 250 µm - Απόσβεση στα 850 nm : 3.5 db/km 1300 nm : 1.5 dβ/km - Εύρος ζώνης στα 850 nm : 160 MHz.Km - Εύρος ζώνης στα 1300 nm : 500 MHz.Km - NA : Refractive Index : Σελ. 6 από 22

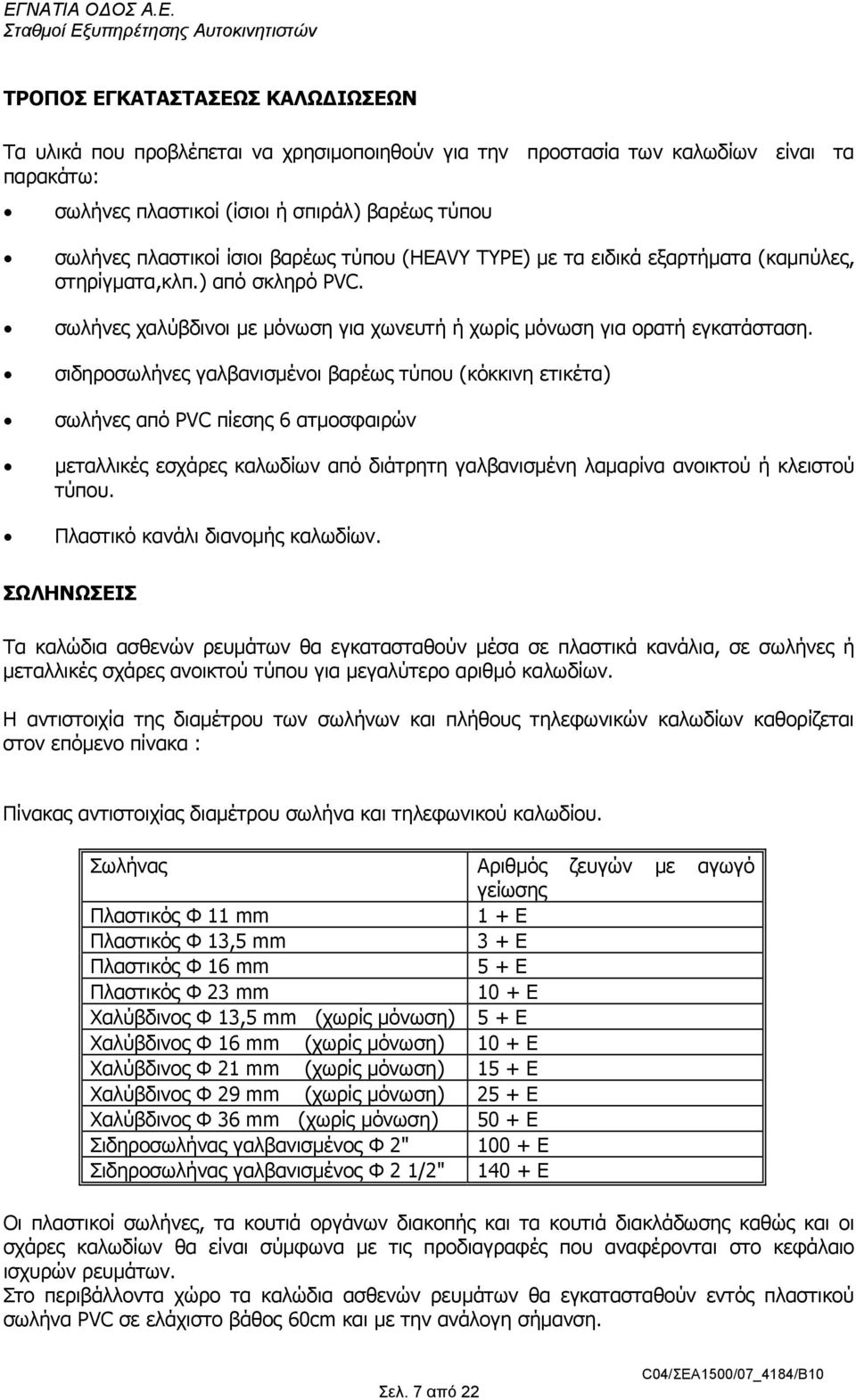

7 ΤΡΟΠΟΣ ΕΓΚΑΤΑΣΤΑΣΕΩΣ ΚΑΛΩ ΙΩΣΕΩΝ Τα υλικά που προβλέπεται να χρησιµοποιηθούν για την προστασία των καλωδίων είναι τα παρακάτω: σωλήνες πλαστικοί (ίσιοι ή σπιράλ) βαρέως τύπου σωλήνες πλαστικοί ίσιοι βαρέως τύπου (HEAVY TYPE) µε τα ειδικά εξαρτήµατα (καµπύλες, στηρίγµατα,κλπ.) από σκληρό PVC. σωλήνες χαλύβδινοι µε µόνωση για χωνευτή ή χωρίς µόνωση για ορατή εγκατάσταση. σιδηροσωλήνες γαλβανισµένοι βαρέως τύπου (κόκκινη ετικέτα) σωλήνες από PVC πίεσης 6 ατµοσφαιρών µεταλλικές εσχάρες καλωδίων από διάτρητη γαλβανισµένη λαµαρίνα ανοικτού ή κλειστού τύπου. Πλαστικό κανάλι διανοµής καλωδίων. ΣΩΛΗΝΩΣΕΙΣ Τα καλώδια ασθενών ρευµάτων θα εγκατασταθούν µέσα σε πλαστικά κανάλια, σε σωλήνες ή µεταλλικές σχάρες ανοικτού τύπου για µεγαλύτερο αριθµό καλωδίων. Η αντιστοιχία της διαµέτρου των σωλήνων και πλήθους τηλεφωνικών καλωδίων καθορίζεται στον επόµενο πίνακα : Πίνακας αντιστοιχίας διαµέτρου σωλήνα και τηλεφωνικού καλωδίου. Σωλήνας Αριθµός ζευγών µε αγωγό γείωσης Πλαστικός Φ 11 mm 1 + Ε Πλαστικός Φ 13,5 mm 3 + Ε Πλαστικός Φ 16 mm 5 + Ε Πλαστικός Φ 23 mm 10 + Ε Χαλύβδινος Φ 13,5 mm (χωρίς µόνωση) 5 + Ε Χαλύβδινος Φ 16 mm (χωρίς µόνωση) 10 + Ε Χαλύβδινος Φ 21 mm (χωρίς µόνωση) 15 + Ε Χαλύβδινος Φ 29 mm (χωρίς µόνωση) 25 + Ε Χαλύβδινος Φ 36 mm (χωρίς µόνωση) 50 + Ε Σιδηροσωλήνας γαλβανισµένος Φ 2" Ε Σιδηροσωλήνας γαλβανισµένος Φ 2 1/2" Ε Οι πλαστικοί σωλήνες, τα κουτιά οργάνων διακοπής και τα κουτιά διακλάδωσης καθώς και οι σχάρες καλωδίων θα είναι σύµφωνα µε τις προδιαγραφές που αναφέρονται στο κεφάλαιο ισχυρών ρευµάτων. Στο περιβάλλοντα χώρο τα καλώδια ασθενών ρευµάτων θα εγκατασταθούν εντός πλαστικού σωλήνα PVC σε ελάχιστο βάθος 60cm και µε την ανάλογη σήµανση. Σελ. 7 από 22

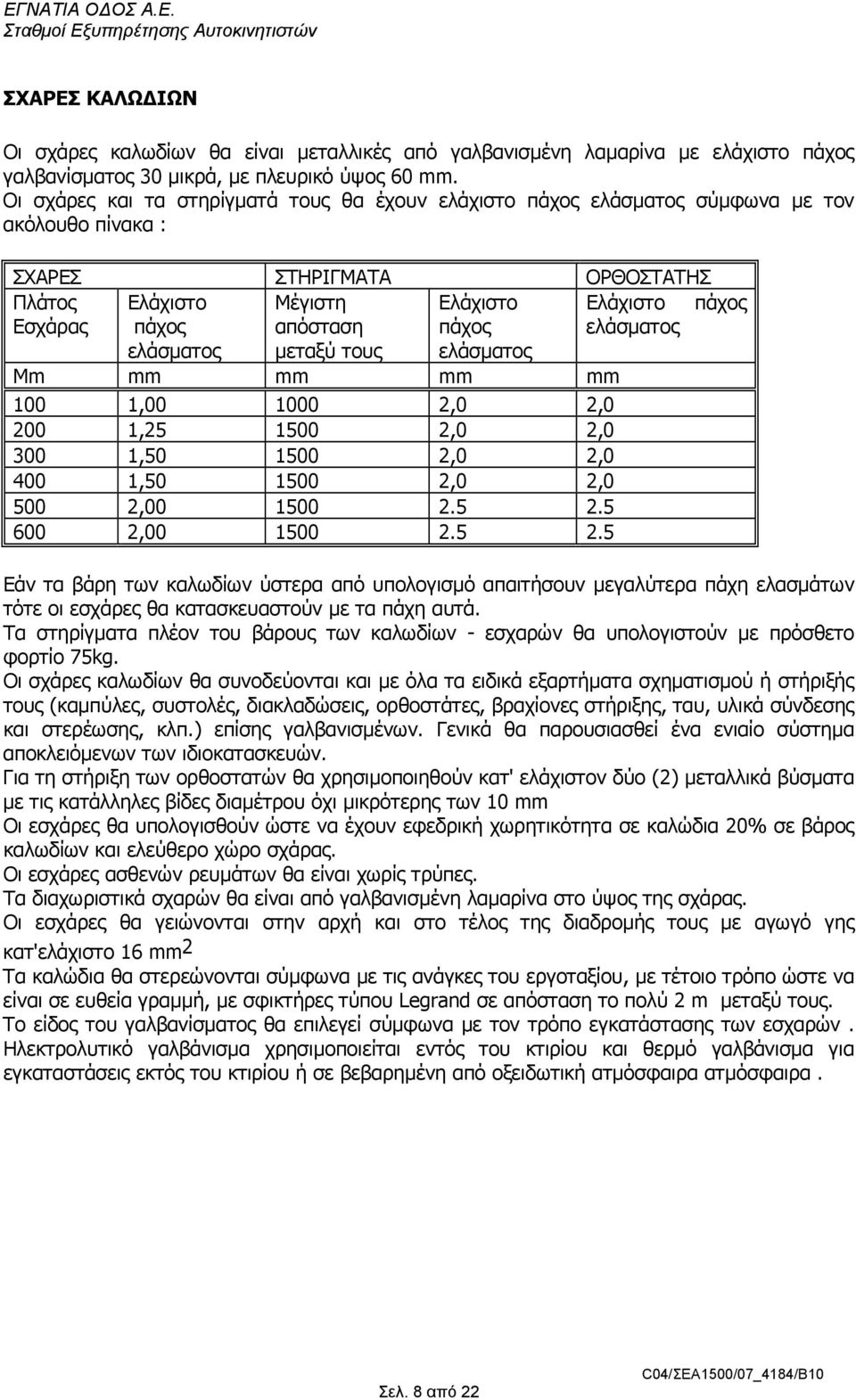

8 ΣΧΑΡΕΣ ΚΑΛΩ ΙΩΝ Οι σχάρες καλωδίων θα είναι µεταλλικές από γαλβανισµένη λαµαρίνα µε ελάχιστο πάχος γαλβανίσµατος 30 µικρά, µε πλευρικό ύψος 60 mm. Οι σχάρες και τα στηρίγµατά τους θα έχουν ελάχιστο πάχος ελάσµατος σύµφωνα µε τον ακόλουθο πίνακα : ΣΧΑΡΕΣ ΣΤΗΡΙΓΜΑΤΑ ΟΡΘΟΣΤΑΤΗΣ Πλάτος Ελάχιστο Μέγιστη Ελάχιστο Ελάχιστο πάχος Εσχάρας πάχος απόσταση πάχος ελάσµατος ελάσµατος µεταξύ τους ελάσµατος Mm mm mm mm mm 100 1, ,0 2, , ,0 2, , ,0 2, , ,0 2, , , Εάν τα βάρη των καλωδίων ύστερα από υπολογισµό απαιτήσουν µεγαλύτερα πάχη ελασµάτων τότε οι εσχάρες θα κατασκευαστούν µε τα πάχη αυτά. Τα στηρίγµατα πλέον του βάρους των καλωδίων - εσχαρών θα υπολογιστούν µε πρόσθετο φορτίο 75kg. Οι σχάρες καλωδίων θα συνοδεύονται και µε όλα τα ειδικά εξαρτήµατα σχηµατισµού ή στήριξής τους (καµπύλες, συστολές, διακλαδώσεις, ορθοστάτες, βραχίονες στήριξης, ταυ, υλικά σύνδεσης και στερέωσης, κλπ.) επίσης γαλβανισµένων. Γενικά θα παρουσιασθεί ένα ενιαίο σύστηµα αποκλειόµενων των ιδιοκατασκευών. Για τη στήριξη των ορθοστατών θα χρησιµοποιηθούν κατ' ελάχιστον δύο (2) µεταλλικά βύσµατα µε τις κατάλληλες βίδες διαµέτρου όχι µικρότερης των 10 mm Οι εσχάρες θα υπολογισθούν ώστε να έχουν εφεδρική χωρητικότητα σε καλώδια 20% σε βάρος καλωδίων και ελεύθερο χώρο σχάρας. Οι εσχάρες ασθενών ρευµάτων θα είναι χωρίς τρύπες. Τα διαχωριστικά σχαρών θα είναι από γαλβανισµένη λαµαρίνα στο ύψος της σχάρας. Οι εσχάρες θα γειώνονται στην αρχή και στο τέλος της διαδροµής τους µε αγωγό γης κατ'ελάχιστο 16 mm 2 Τα καλώδια θα στερεώνονται σύµφωνα µε τις ανάγκες του εργοταξίου, µε τέτοιο τρόπο ώστε να είναι σε ευθεία γραµµή, µε σφικτήρες τύπου Legrand σε απόσταση το πολύ 2 m µεταξύ τους. Το είδος του γαλβανίσµατος θα επιλεγεί σύµφωνα µε τον τρόπο εγκατάστασης των εσχαρών. Ηλεκτρολυτικό γαλβάνισµα χρησιµοποιείται εντός του κτιρίου και θερµό γαλβάνισµα για εγκαταστάσεις εκτός του κτιρίου ή σε βεβαρηµένη από οξειδωτική ατµόσφαιρα ατµόσφαιρα. Σελ. 8 από 22

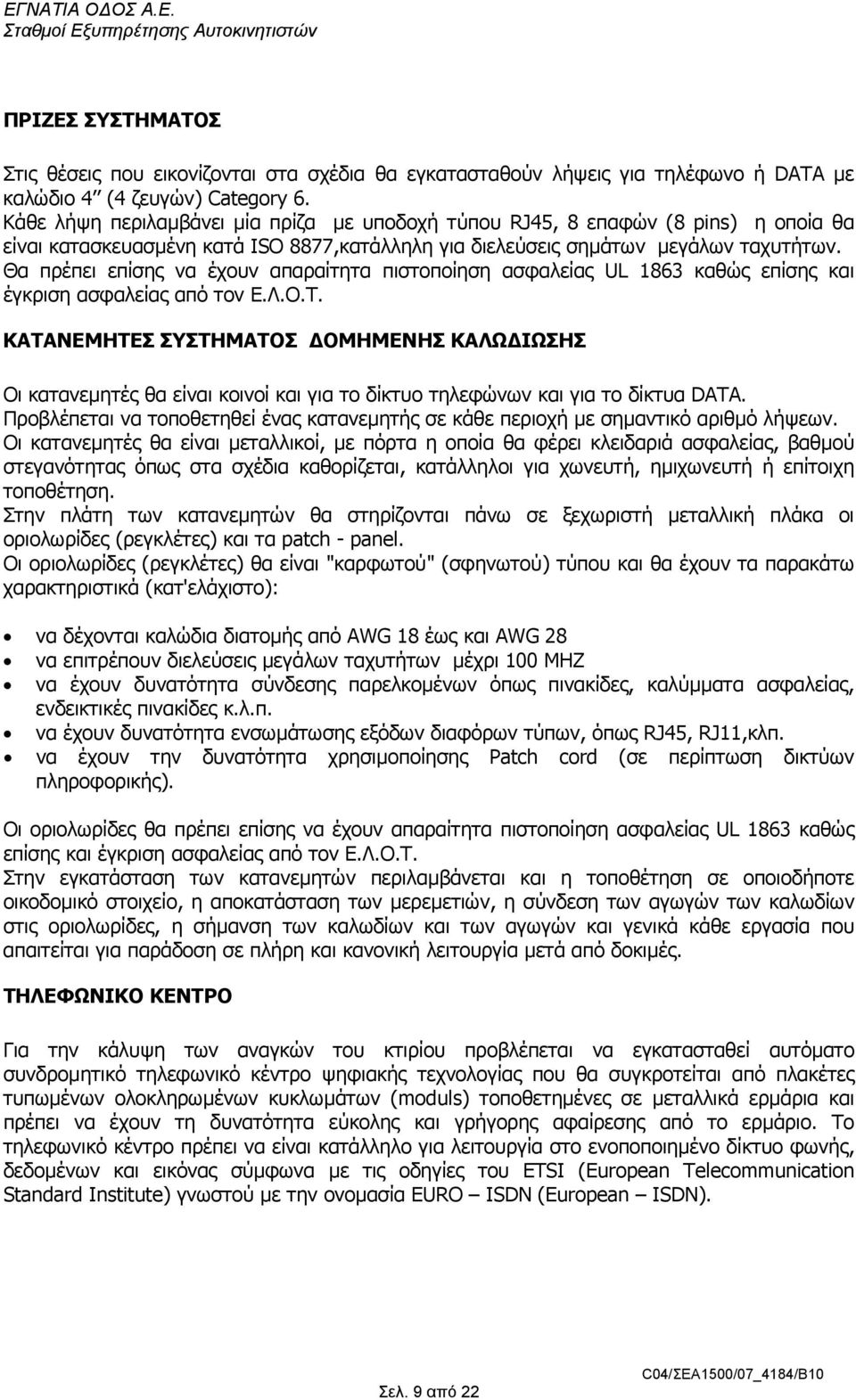

9 ΠΡΙΖΕΣ ΣΥΣΤΗΜΑΤΟΣ Στις θέσεις που εικονίζονται στα σχέδια θα εγκατασταθούν λήψεις για τηλέφωνο ή DATA µε καλώδιο 4 (4 ζευγών) Category 6. Κάθε λήψη περιλαµβάνει µία πρίζα µε υποδοχή τύπου RJ45, 8 επαφών (8 pins) η οποία θα είναι κατασκευασµένη κατά ISO 8877,κατάλληλη για διελεύσεις σηµάτων µεγάλων ταχυτήτων. Θα πρέπει επίσης να έχουν απαραίτητα πιστοποίηση ασφαλείας UL 1863 καθώς επίσης και έγκριση ασφαλείας από τον Ε.Λ.Ο.Τ. ΚΑΤΑΝΕΜΗΤΕΣ ΣΥΣΤΗΜΑΤΟΣ ΟΜΗΜΕΝΗΣ ΚΑΛΩ ΙΩΣΗΣ Οι κατανεµητές θα είναι κοινοί και για το δίκτυο τηλεφώνων και για το δίκτυα DATA. Προβλέπεται να τοποθετηθεί ένας κατανεµητής σε κάθε περιοχή µε σηµαντικό αριθµό λήψεων. Οι κατανεµητές θα είναι µεταλλικοί, µε πόρτα η οποία θα φέρει κλειδαριά ασφαλείας, βαθµού στεγανότητας όπως στα σχέδια καθορίζεται, κατάλληλοι για χωνευτή, ηµιχωνευτή ή επίτοιχη τοποθέτηση. Στην πλάτη των κατανεµητών θα στηρίζονται πάνω σε ξεχωριστή µεταλλική πλάκα οι οριολωρίδες (ρεγκλέτες) και τα patch - panel. Οι οριολωρίδες (ρεγκλέτες) θα είναι "καρφωτού" (σφηνωτού) τύπου και θα έχουν τα παρακάτω χαρακτηριστικά (κατ'ελάχιστο): να δέχονται καλώδια διατοµής από AWG 18 έως και AWG 28 να επιτρέπουν διελεύσεις µεγάλων ταχυτήτων µέχρι 100 ΜΗΖ να έχουν δυνατότητα σύνδεσης παρελκοµένων όπως πινακίδες, καλύµµατα ασφαλείας, ενδεικτικές πινακίδες κ.λ.π. να έχουν δυνατότητα ενσωµάτωσης εξόδων διαφόρων τύπων, όπως RJ45, RJ11,κλπ. να έχουν την δυνατότητα χρησιµοποίησης Patch cord (σε περίπτωση δικτύων πληροφορικής). Οι οριολωρίδες θα πρέπει επίσης να έχουν απαραίτητα πιστοποίηση ασφαλείας UL 1863 καθώς επίσης και έγκριση ασφαλείας από τον Ε.Λ.Ο.Τ. Στην εγκατάσταση των κατανεµητών περιλαµβάνεται και η τοποθέτηση σε οποιοδήποτε οικοδοµικό στοιχείο, η αποκατάσταση των µερεµετιών, η σύνδεση των αγωγών των καλωδίων στις οριολωρίδες, η σήµανση των καλωδίων και των αγωγών και γενικά κάθε εργασία που απαιτείται για παράδοση σε πλήρη και κανονική λειτουργία µετά από δοκιµές. ΤΗΛΕΦΩΝΙΚΟ ΚΕΝΤΡΟ Για την κάλυψη των αναγκών του κτιρίου προβλέπεται να εγκατασταθεί αυτόµατο συνδροµητικό τηλεφωνικό κέντρο ψηφιακής τεχνολογίας που θα συγκροτείται από πλακέτες τυπωµένων ολοκληρωµένων κυκλωµάτων (moduls) τοποθετηµένες σε µεταλλικά ερµάρια και πρέπει να έχουν τη δυνατότητα εύκολης και γρήγορης αφαίρεσης από το ερµάριο. Το τηλεφωνικό κέντρο πρέπει να είναι κατάλληλο για λειτουργία στο ενοποποιηµένο δίκτυο φωνής, δεδοµένων και εικόνας σύµφωνα µε τις οδηγίες του ETSI (European Telecommunication Standard Institute) γνωστού µε την ονοµασία EURO ISDN (European ISDN). Σελ. 9 από 22

10 ΟΚΙΜΕΣ ΤΗΛΕΦΩΝΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Μετά την κατασκευή των τηλεφωνικών δικτύων, θα γίνουν οι δοκιµές που προβλέπονται από τους κανονισµούς που ισχύουν και από τον κατασκευαστή του συστήµατος δοµηµένης καλωδίωσης που θα εγκατασταθεί. Μετά την επιτυχή ολοκλήρωση των δοκιµών θα συνταχθούν τα σχετικά πρωτόκολλα. Επίσης θα γίνει µέτρηση της αντίστασης µόνωσης η οποία θα πρέπει να είναι σύµφωνη µε τα καθοριζόµενα στους κανονισµούς και τις απαιτήσεις του κατασκευαστή. Σελ. 10 από 22

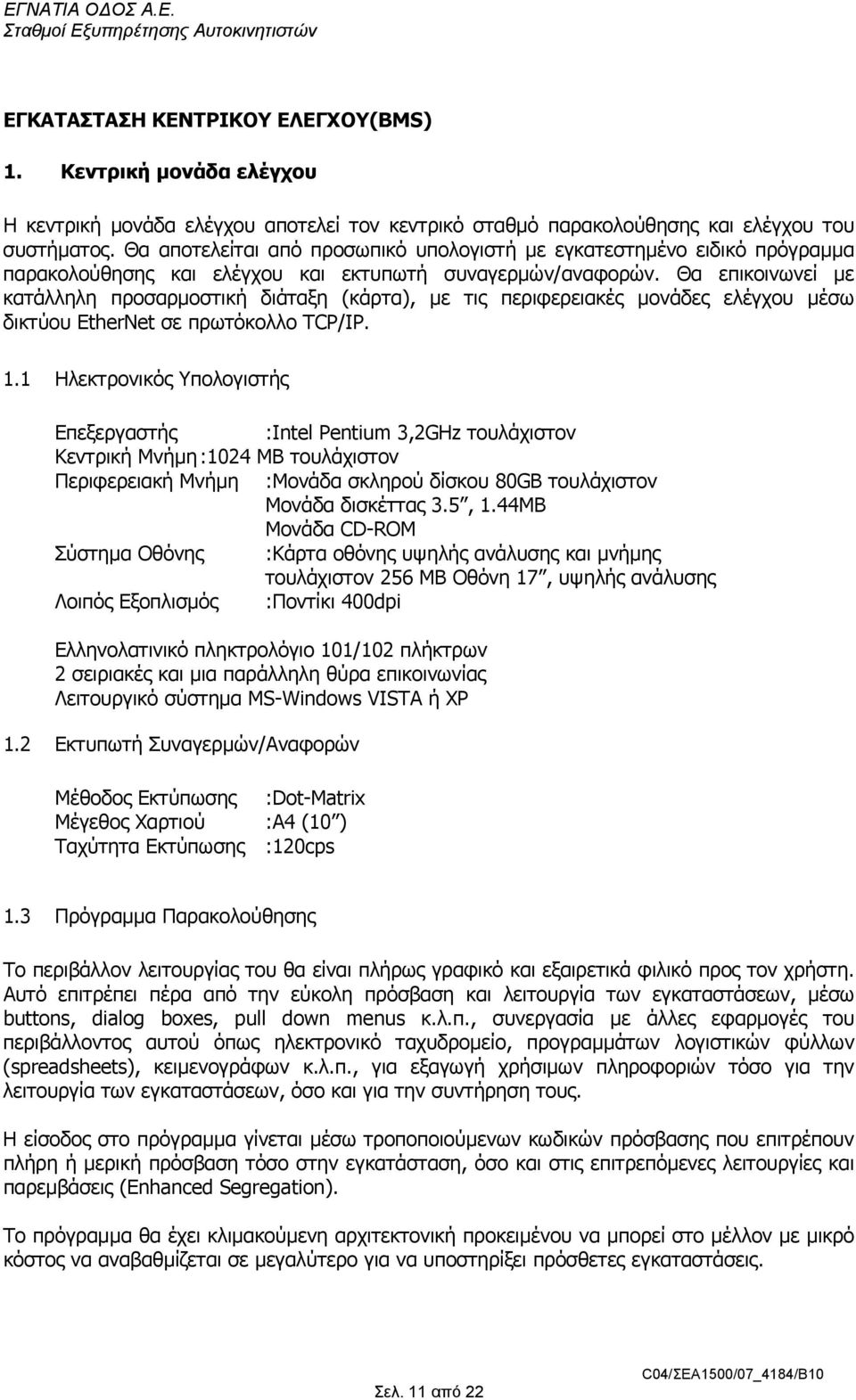

11 ΕΓΚΑΤΑΣΤΑΣΗ ΚΕΝΤΡΙΚΟΥ ΕΛΕΓΧΟΥ(BMS) 1. Κεντρική µονάδα ελέγχου Η κεντρική µονάδα ελέγχου αποτελεί τον κεντρικό σταθµό παρακολούθησης και ελέγχου του συστήµατος. Θα αποτελείται από προσωπικό υπολογιστή µε εγκατεστηµένο ειδικό πρόγραµµα παρακολούθησης και ελέγχου και εκτυπωτή συναγερµών/αναφορών. Θα επικοινωνεί µε κατάλληλη προσαρµοστική διάταξη (κάρτα), µε τις περιφερειακές µονάδες ελέγχου µέσω δικτύου EtherNet σε πρωτόκολλο TCP/IP. 1.1 Ηλεκτρονικός Yπολογιστής Επεξεργαστής :Intel Pentium 3,2GHz τουλάχιστον Κεντρική Μνήµη :1024 MB τουλάχιστον Περιφερειακή Μνήµη :Μονάδα σκληρού δίσκου 80GB τουλάχιστον Μονάδα δισκέττας 3.5, 1.44ΜΒ Μονάδα CD-ROM Σύστηµα Οθόνης :Κάρτα οθόνης υψηλής ανάλυσης και µνήµης τουλάχιστον 256 ΜΒ Οθόνη 17, υψηλής ανάλυσης Λοιπός Εξοπλισµός :Ποντίκι 400dpi Ελληνολατινικό πληκτρολόγιο 101/102 πλήκτρων 2 σειριακές και µια παράλληλη θύρα επικοινωνίας Λειτουργικό σύστηµα MS-Windows VISTA ή XP 1.2 Εκτυπωτή Συναγερµών/Αναφορών Μέθοδος Εκτύπωσης :Dot-Matrix Μέγεθος Χαρτιού :Α4 (10 ) Ταχύτητα Εκτύπωσης :120cps 1.3 Πρόγραµµα Παρακολούθησης Το περιβάλλον λειτουργίας του θα είναι πλήρως γραφικό και εξαιρετικά φιλικό προς τον χρήστη. Αυτό επιτρέπει πέρα από την εύκολη πρόσβαση και λειτουργία των εγκαταστάσεων, µέσω buttons, dialog boxes, pull down menus κ.λ.π., συνεργασία µε άλλες εφαρµογές του περιβάλλοντος αυτού όπως ηλεκτρονικό ταχυδροµείο, προγραµµάτων λογιστικών φύλλων (spreadsheets), κειµενογράφων κ.λ.π., για εξαγωγή χρήσιµων πληροφοριών τόσο για την λειτουργία των εγκαταστάσεων, όσο και για την συντήρηση τους. Η είσοδος στο πρόγραµµα γίνεται µέσω τροποποιούµενων κωδικών πρόσβασης που επιτρέπουν πλήρη ή µερική πρόσβαση τόσο στην εγκατάσταση, όσο και στις επιτρεπόµενες λειτουργίες και παρεµβάσεις (Enhanced Segregation). Το πρόγραµµα θα έχει κλιµακούµενη αρχιτεκτονική προκειµένου να µπορεί στο µέλλον µε µικρό κόστος να αναβαθµίζεται σε µεγαλύτερο για να υποστηρίξει πρόσθετες εγκαταστάσεις. Σελ. 11 από 22

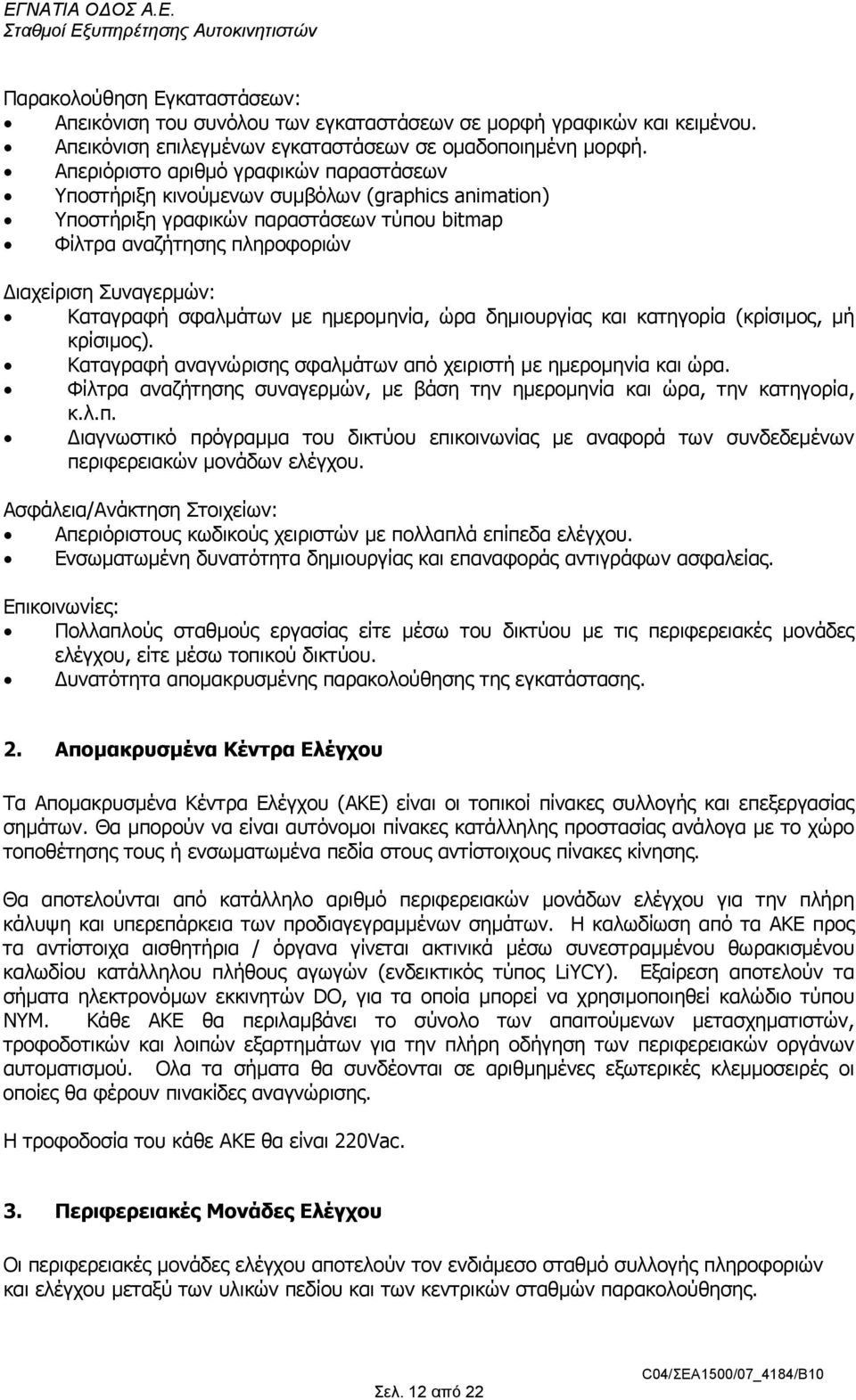

12 Παρακολούθηση Εγκαταστάσεων: Απεικόνιση του συνόλου των εγκαταστάσεων σε µορφή γραφικών και κειµένου. Απεικόνιση επιλεγµένων εγκαταστάσεων σε οµαδοποιηµένη µορφή. Απεριόριστο αριθµό γραφικών παραστάσεων Υποστήριξη κινούµενων συµβόλων (graphics animation) Υποστήριξη γραφικών παραστάσεων τύπου bitmap Φίλτρα αναζήτησης πληροφοριών ιαχείριση Συναγερµών: Καταγραφή σφαλµάτων µε ηµεροµηνία, ώρα δηµιουργίας και κατηγορία (κρίσιµος, µή κρίσιµος). Καταγραφή αναγνώρισης σφαλµάτων από χειριστή µε ηµεροµηνία και ώρα. Φίλτρα αναζήτησης συναγερµών, µε βάση την ηµεροµηνία και ώρα, την κατηγορία, κ.λ.π. ιαγνωστικό πρόγραµµα του δικτύου επικοινωνίας µε αναφορά των συνδεδεµένων περιφερειακών µονάδων ελέγχου. Ασφάλεια/Ανάκτηση Στοιχείων: Απεριόριστους κωδικούς χειριστών µε πολλαπλά επίπεδα ελέγχου. Ενσωµατωµένη δυνατότητα δηµιουργίας και επαναφοράς αντιγράφων ασφαλείας. Επικοινωνίες: Πολλαπλούς σταθµούς εργασίας είτε µέσω του δικτύου µε τις περιφερειακές µονάδες ελέγχου, είτε µέσω τοπικού δικτύου. υνατότητα αποµακρυσµένης παρακολούθησης της εγκατάστασης. 2. Αποµακρυσµένα Κέντρα Ελέγχου Τα Αποµακρυσµένα Κέντρα Ελέγχου (ΑΚΕ) είναι οι τοπικοί πίνακες συλλογής και επεξεργασίας σηµάτων. Θα µπορούν να είναι αυτόνοµοι πίνακες κατάλληλης προστασίας ανάλογα µε το χώρο τοποθέτησης τους ή ενσωµατωµένα πεδία στους αντίστοιχους πίνακες κίνησης. Θα αποτελούνται από κατάλληλο αριθµό περιφερειακών µονάδων ελέγχου για την πλήρη κάλυψη και υπερεπάρκεια των προδιαγεγραµµένων σηµάτων. H καλωδίωση από τα ΑΚΕ προς τα αντίστοιχα αισθητήρια / όργανα γίνεται ακτινικά µέσω συνεστραµµένου θωρακισµένου καλωδίου κατάλληλου πλήθους αγωγών (ενδεικτικός τύπος LiYCY). Εξαίρεση αποτελούν τα σήµατα ηλεκτρονόµων εκκινητών DO, για τα οποία µπορεί να χρησιµοποιηθεί καλώδιο τύπου NYM. Κάθε ΑΚΕ θα περιλαµβάνει το σύνολο των απαιτούµενων µετασχηµατιστών, τροφοδοτικών και λοιπών εξαρτηµάτων για την πλήρη οδήγηση των περιφερειακών οργάνων αυτοµατισµού. Ολα τα σήµατα θα συνδέονται σε αριθµηµένες εξωτερικές κλεµµοσειρές οι οποίες θα φέρουν πινακίδες αναγνώρισης. Η τροφοδοσία του κάθε ΑΚΕ θα είναι 220Vac. 3. Περιφερειακές Μονάδες Ελέγχου Οι περιφερειακές µονάδες ελέγχου αποτελούν τον ενδιάµεσο σταθµό συλλογής πληροφοριών και ελέγχου µεταξύ των υλικών πεδίου και των κεντρικών σταθµών παρακολούθησης. Σελ. 12 από 22

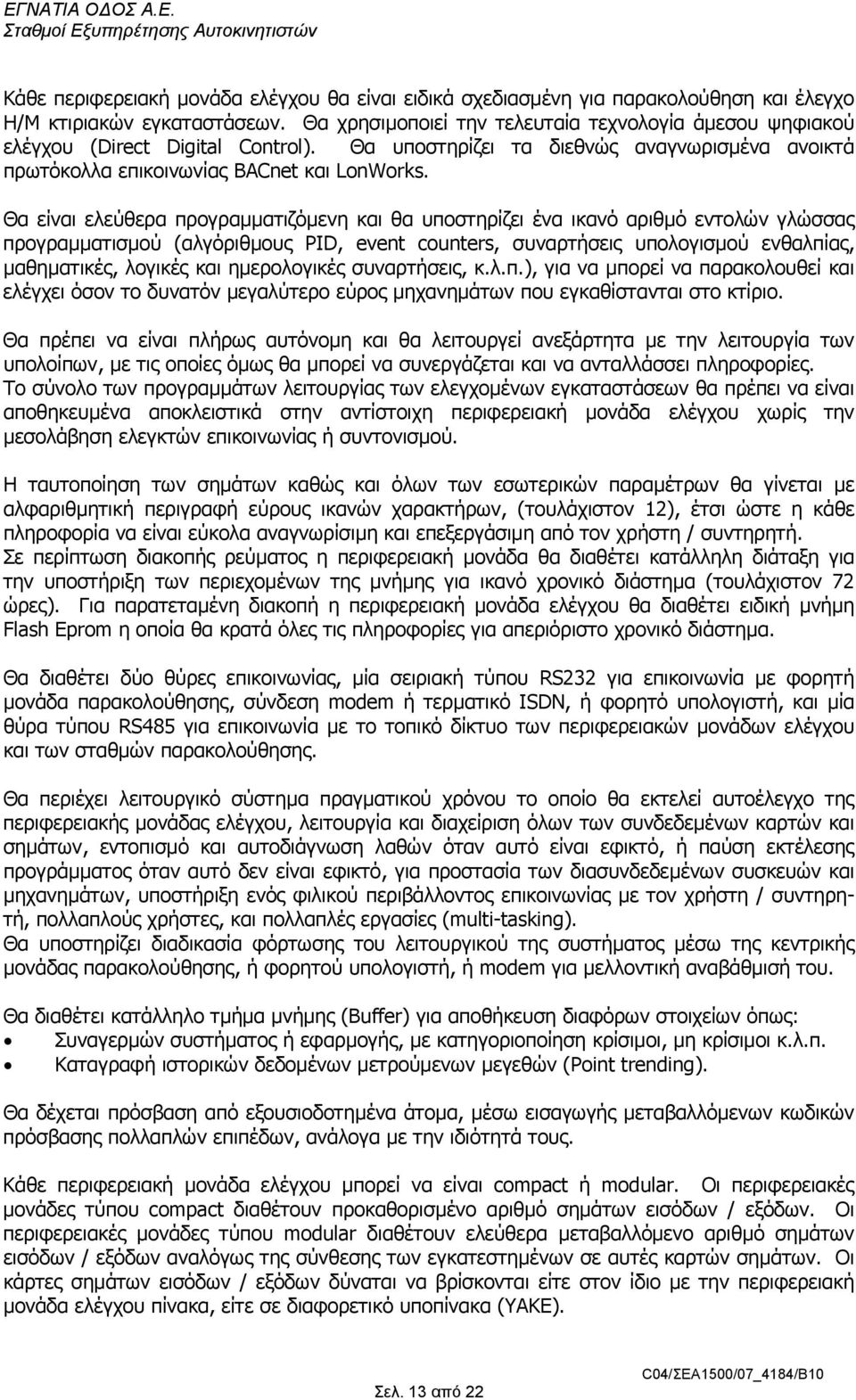

13 Κάθε περιφερειακή µονάδα ελέγχου θα είναι ειδικά σχεδιασµένη για παρακολούθηση και έλεγχο Η/Μ κτιριακών εγκαταστάσεων. Θα χρησιµοποιεί την τελευταία τεχνολογία άµεσου ψηφιακού ελέγχου (Direct Digital Control). Θα υποστηρίζει τα διεθνώς αναγνωρισµένα ανοικτά πρωτόκολλα επικοινωνίας BACnet και LonWorks. Θα είναι ελεύθερα προγραµµατιζόµενη και θα υποστηρίζει ένα ικανό αριθµό εντολών γλώσσας προγραµµατισµού (αλγόριθµους PID, event counters, συναρτήσεις υπολογισµού ενθαλπίας, µαθηµατικές, λογικές και ηµερολογικές συναρτήσεις, κ.λ.π.), για να µπορεί να παρακολουθεί και ελέγχει όσον το δυνατόν µεγαλύτερο εύρος µηχανηµάτων που εγκαθίστανται στο κτίριο. Θα πρέπει να είναι πλήρως αυτόνοµη και θα λειτουργεί ανεξάρτητα µε την λειτουργία των υπολοίπων, µε τις οποίες όµως θα µπορεί να συνεργάζεται και να ανταλλάσσει πληροφορίες. Το σύνολο των προγραµµάτων λειτουργίας των ελεγχοµένων εγκαταστάσεων θα πρέπει να είναι αποθηκευµένα αποκλειστικά στην αντίστοιχη περιφερειακή µονάδα ελέγχου χωρίς την µεσολάβηση ελεγκτών επικοινωνίας ή συντονισµού. Η ταυτοποίηση των σηµάτων καθώς και όλων των εσωτερικών παραµέτρων θα γίνεται µε αλφαριθµητική περιγραφή εύρους ικανών χαρακτήρων, (τουλάχιστον 12), έτσι ώστε η κάθε πληροφορία να είναι εύκολα αναγνωρίσιµη και επεξεργάσιµη από τον χρήστη / συντηρητή. Σε περίπτωση διακοπής ρεύµατος η περιφερειακή µονάδα θα διαθέτει κατάλληλη διάταξη για την υποστήριξη των περιεχοµένων της µνήµης για ικανό χρονικό διάστηµα (τουλάχιστον 72 ώρες). Για παρατεταµένη διακοπή η περιφερειακή µονάδα ελέγχου θα διαθέτει ειδική µνήµη Flash Eprom η οποία θα κρατά όλες τις πληροφορίες για απεριόριστο χρονικό διάστηµα. Θα διαθέτει δύο θύρες επικοινωνίας, µία σειριακή τύπου RS232 για επικοινωνία µε φορητή µονάδα παρακολούθησης, σύνδεση modem ή τερµατικό ISDN, ή φορητό υπολογιστή, και µία θύρα τύπου RS485 για επικοινωνία µε το τοπικό δίκτυο των περιφερειακών µονάδων ελέγχου και των σταθµών παρακολούθησης. Θα περιέχει λειτουργικό σύστηµα πραγµατικού χρόνου το οποίο θα εκτελεί αυτοέλεγχο της περιφερειακής µονάδας ελέγχου, λειτουργία και διαχείριση όλων των συνδεδεµένων καρτών και σηµάτων, εντοπισµό και αυτοδιάγνωση λαθών όταν αυτό είναι εφικτό, ή παύση εκτέλεσης προγράµµατος όταν αυτό δεν είναι εφικτό, για προστασία των διασυνδεδεµένων συσκευών και µηχανηµάτων, υποστήριξη ενός φιλικού περιβάλλοντος επικοινωνίας µε τον χρήστη / συντηρητή, πολλαπλούς χρήστες, και πολλαπλές εργασίες (multi-tasking). Θα υποστηρίζει διαδικασία φόρτωσης του λειτουργικού της συστήµατος µέσω της κεντρικής µονάδας παρακολούθησης, ή φορητού υπολογιστή, ή modem για µελλοντική αναβάθµισή του. Θα διαθέτει κατάλληλο τµήµα µνήµης (Buffer) για αποθήκευση διαφόρων στοιχείων όπως: Συναγερµών συστήµατος ή εφαρµογής, µε κατηγοριοποίηση κρίσιµοι, µη κρίσιµοι κ.λ.π. Καταγραφή ιστορικών δεδοµένων µετρούµενων µεγεθών (Point trending). Θα δέχεται πρόσβαση από εξουσιοδοτηµένα άτοµα, µέσω εισαγωγής µεταβαλλόµενων κωδικών πρόσβασης πολλαπλών επιπέδων, ανάλογα µε την ιδιότητά τους. Κάθε περιφερειακή µονάδα ελέγχου µπορεί να είναι compact ή modular. Οι περιφερειακές µονάδες τύπου compact διαθέτουν προκαθορισµένο αριθµό σηµάτων εισόδων / εξόδων. Οι περιφερειακές µονάδες τύπου modular διαθέτουν ελεύθερα µεταβαλλόµενο αριθµό σηµάτων εισόδων / εξόδων αναλόγως της σύνθεσης των εγκατεστηµένων σε αυτές καρτών σηµάτων. Οι κάρτες σηµάτων εισόδων / εξόδων δύναται να βρίσκονται είτε στον ίδιο µε την περιφερειακή µονάδα ελέγχου πίνακα, είτε σε διαφορετικό υποπίνακα (ΥΑΚΕ). Σελ. 13 από 22

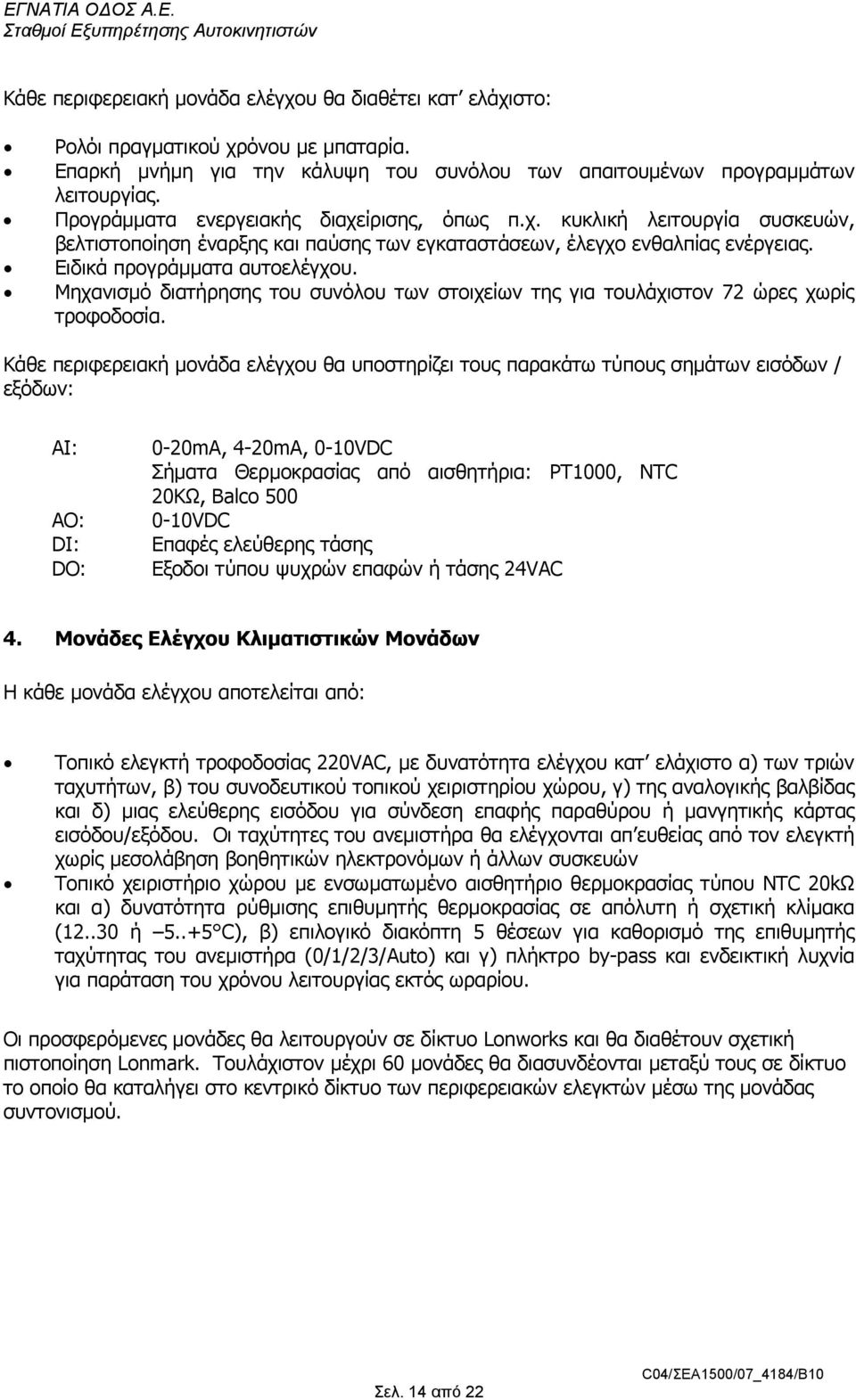

14 Κάθε περιφερειακή µονάδα ελέγχου θα διαθέτει κατ ελάχιστο: Ρολόι πραγµατικού χρόνου µε µπαταρία. Επαρκή µνήµη για την κάλυψη του συνόλου των απαιτουµένων προγραµµάτων λειτουργίας. Προγράµµατα ενεργειακής διαχείρισης, όπως π.χ. κυκλική λειτουργία συσκευών, βελτιστοποίηση έναρξης και παύσης των εγκαταστάσεων, έλεγχο ενθαλπίας ενέργειας. Ειδικά προγράµµατα αυτοελέγχου. Μηχανισµό διατήρησης του συνόλου των στοιχείων της για τουλάχιστον 72 ώρες χωρίς τροφοδοσία. Κάθε περιφερειακή µονάδα ελέγχου θα υποστηρίζει τους παρακάτω τύπους σηµάτων εισόδων / εξόδων: ΑΙ: ΑΟ: DI: DO: 0-20mA, 4-20mA, 0-10VDC Σήµατα Θερµοκρασίας από αισθητήρια: PT1000, NTC 20KΩ, Balco VDC Επαφές ελεύθερης τάσης Εξοδοι τύπου ψυχρών επαφών ή τάσης 24VAC 4. Μονάδες Ελέγχου Κλιµατιστικών Μονάδων Η κάθε µονάδα ελέγχου αποτελείται από: Τοπικό ελεγκτή τροφοδοσίας 220VAC, µε δυνατότητα ελέγχου κατ ελάχιστο α) των τριών ταχυτήτων, β) του συνοδευτικού τοπικού χειριστηρίου χώρου, γ) της αναλογικής βαλβίδας και δ) µιας ελεύθερης εισόδου για σύνδεση επαφής παραθύρου ή µανγητικής κάρτας εισόδου/εξόδου. Οι ταχύτητες του ανεµιστήρα θα ελέγχονται απ ευθείας από τον ελεγκτή χωρίς µεσολάβηση βοηθητικών ηλεκτρονόµων ή άλλων συσκευών Τοπικό χειριστήριο χώρου µε ενσωµατωµένο αισθητήριο θερµοκρασίας τύπου NTC 20kΩ και α) δυνατότητα ρύθµισης επιθυµητής θερµοκρασίας σε απόλυτη ή σχετική κλίµακα ( ή C), β) επιλογικό διακόπτη 5 θέσεων για καθορισµό της επιθυµητής ταχύτητας του ανεµιστήρα (0/1/2/3/Auto) και γ) πλήκτρο by-pass και ενδεικτική λυχνία για παράταση του χρόνου λειτουργίας εκτός ωραρίου. Οι προσφερόµενες µονάδες θα λειτουργούν σε δίκτυο Lonworks και θα διαθέτουν σχετική πιστοποίηση Lonmark. Τουλάχιστον µέχρι 60 µονάδες θα διασυνδέονται µεταξύ τους σε δίκτυο το οποίο θα καταλήγει στο κεντρικό δίκτυο των περιφερειακών ελεγκτών µέσω της µονάδας συντονισµού. Σελ. 14 από 22

15 5. ίκτυο Επικοινωνίας Οι περιφερειακές µονάδες ελέγχου µαζί µε τις µονάδες συντονισµού των FCU θα συνδέονται µεταξύ τους σε οµότιµο τοπικό δίκτυο (RS485) µέσω ενός συνεστραµένου θωρακισµένου καλωδίου ενός ζεύγους. Το κοινό δίκτυο εξασφαλίζει ισοδύναµη συµπεριφορά των περιφερειακών µονάδων ελέγχου, υψηλή ταχύτητα, και ασφάλεια µεταβίβασης των δεδοµένων. Το δίκτυο αυτό θα λειτουργεί σε ταχύτητες από έως bps και θα έχει δυνατότητα έκτασης έως και 1.200m χωρίς πρόσθετους επαναλήπτες. Πέραν του µήκους αυτού µε την προσθήκη επαναληπτών θα µπορεί να φθάσει έως και 4.800m. Το δίκτυο θα υποστηρίζει έως και 30 κόµβους που θα είναι είτε οι περιφερειακές µονάδες ελέγχου, είτε οι κεντρικοί σταθµοί παρακολούθησης. Κάθε περιφερειακή µονάδα ελέγχου θα µπορεί να αντλεί ή να στέλνει πληροφορίες σε οποιαδήποτε άλλη που βρίσκεται στο δίκτυο. Για τον λόγο αυτό δεν θα υπάρχουν SERVERS ή ROUTERS που να είναι υπεύθυνοι για την µεταφορά των δεδοµένων από και πρός τις περιφερειακές µονάδες ελέγχου, ή να παίζουν ρόλο συντονιστή στην λειτουργία ή την εκτέλεση των προγραµµάτων των περιφερειακών µονάδων ελέγχου. Ακόµη και οι κεντρικές µονάδες παρακολούθησης και ελέγχου θα ισοδυναµούν στο δίκτυο µε µια τοπική µονάδα ελέγχου και δεν θα είναι απαραίτητη η λειτουργία της(τους) για την σωστή λειτουργία του δικτύου. Πιθανή αστοχία µιας περιφερειακής µονάδας ελέγχου δεν επηρεάζει καθόλου την λειτουργία του δικτύου. 6. Αισθητήρια/Όργανα Πεδίου 6.1 Αισθητήριο Θερµοκρασίας Αεραγωγού : Θερµοστοιχείο (NTC-20kΩ) Μήκος Εµβάπτισης :>130mm Περιοχή Μέτρησης : C : DIN IEC 751 Class B : IP30, DIN ή IEC Αισθητήριο Σχετικής Υγρασίας Αεραγωγού Μήκος Εµβάπτισης Περιοχή Μέτρησης Τροφοδοσία :Στοιχείο µέτρησης χωρητικό :>130mm :5 95%RH :<10% σε όλο το εύρος µέτρησης :IP54, EN60529 :24Vac :0 10 Vdc Σελ. 15 από 22

16 6.3 Συνδυασµένο Αισθητήριο Θερµοκρασίας / Σχετικής Υγρασίας Αεραγωγού :Θερµοστοιχείο (NTC-20kΩ) Μήκος Εµβάπτισης :>130mm Περιοχή Μέτρ. Θερµ. :0 70 C :DIN IEC 751 Class B Περιοχή Μέτρ. Σχ.Υγρ.:5 95%RH :<10% σε όλο το εύρος µέτρησης :IP54, EN60529 Τροφοδοσία :24Vac :0 10 Vdc 6.4 Αισθητήριο Θερµοκρασίας Εµβαπτίσεως Μήκος Εµβάπτισης Περιοχή Μέτρησης Άλλα :Θερµοστοιχείο NTC 20kΩ :>100mm : C :DIN IEC 751 Class B :IP54, DIN ή IEC144 :Ενσωµατωµένος Βολβός 135mm G1/2 6.5 Αισθητήριο Θερµοκρασίας Επαφής Περιοχή Μέτρησης :Θερµοστοιχείο NTC 20kΩ : C :DIN IEC 751 Class B :IP54, DIN ή IEC Αισθητήριο Θερµοκρασίας Χώρου :Θερµοστοιχείο NTC 20kΩ Περιοχή Μέτρησης :6 40 C :<±0.5% :IP Χειριστήριο Μονάδας FCU :Θερµοστοιχείο NTC 20kΩ Περιοχή Μέτρησης :6 40 C Περιοχή Ρύθµισης :12 30 C και +5-5 C :<±0.5% :IP30 Άλλα :Επιλογικός διακόπτης 5 θέσεων ανεµιστήρα (0/1/2/3/Auto) Πλήκτρο by-pass και LED ένδειξης λειτουργίας Σελ. 16 από 22

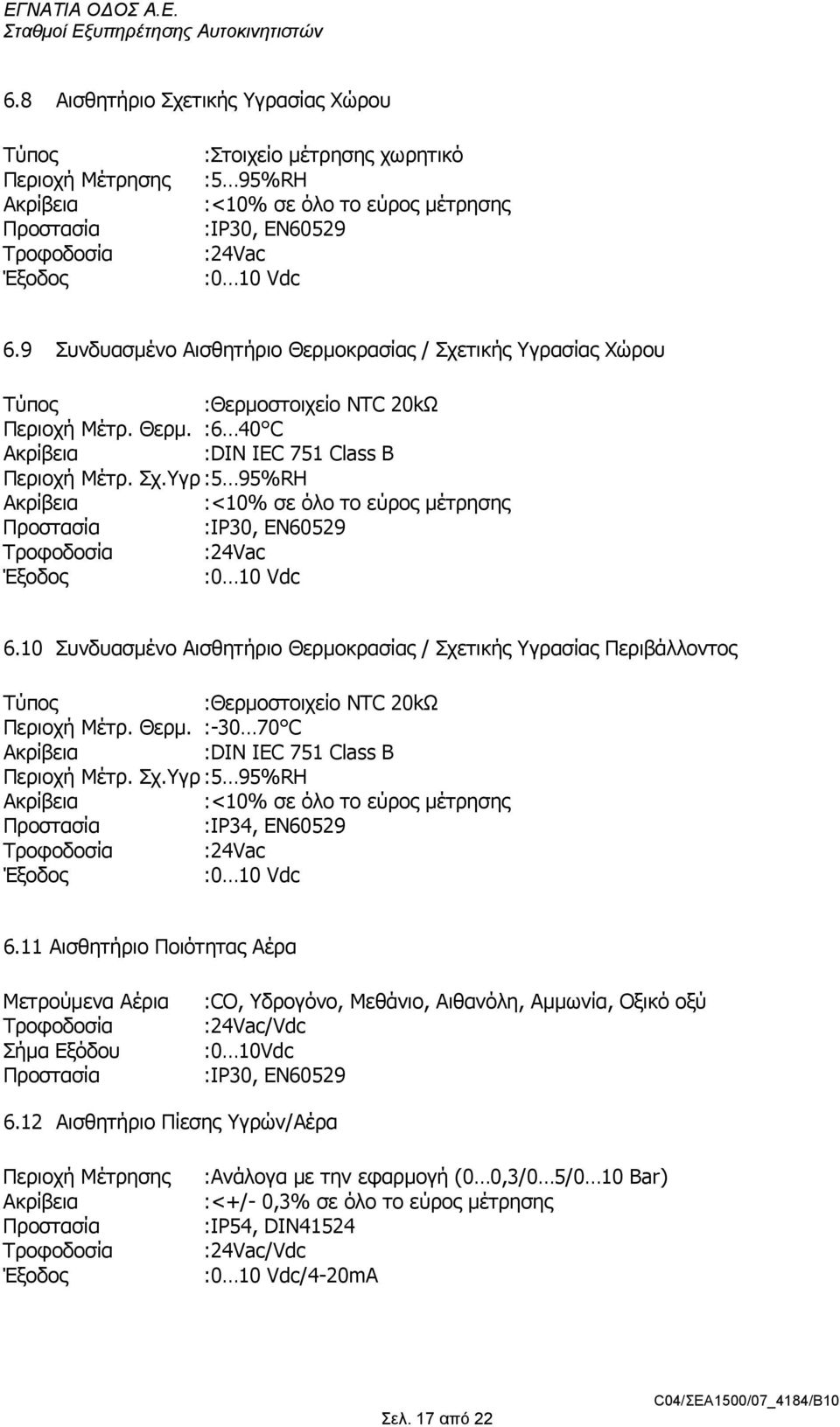

17 6.8 Αισθητήριο Σχετικής Υγρασίας Χώρου Περιοχή Μέτρησης Τροφοδοσία :Στοιχείο µέτρησης χωρητικό :5 95%RH :<10% σε όλο το εύρος µέτρησης :IP30, EN60529 :24Vac :0 10 Vdc 6.9 Συνδυασµένο Αισθητήριο Θερµοκρασίας / Σχετικής Υγρασίας Χώρου :Θερµοστοιχείο NTC 20kΩ Περιοχή Μέτρ. Θερµ. :6 40 C :DIN IEC 751 Class B Περιοχή Μέτρ. Σχ.Υγρ :5 95%RH :<10% σε όλο το εύρος µέτρησης :IP30, EN60529 Τροφοδοσία :24Vac :0 10 Vdc 6.10 Συνδυασµένο Αισθητήριο Θερµοκρασίας / Σχετικής Υγρασίας Περιβάλλοντος :Θερµοστοιχείο NTC 20kΩ Περιοχή Μέτρ. Θερµ. : C :DIN IEC 751 Class B Περιοχή Μέτρ. Σχ.Υγρ :5 95%RH :<10% σε όλο το εύρος µέτρησης :IP34, EN60529 Τροφοδοσία :24Vac :0 10 Vdc 6.11 Αισθητήριο Ποιότητας Αέρα Μετρούµενα Αέρια Τροφοδοσία Σήµα Εξόδου :CO, Υδρογόνο, Μεθάνιο, Αιθανόλη, Αµµωνία, Οξικό οξύ :24Vac/Vdc :0 10Vdc :IP30, EN Αισθητήριο Πίεσης Υγρών/Αέρα Περιοχή Μέτρησης Τροφοδοσία :Ανάλογα µε την εφαρµογή (0 0,3/0 5/0 10 Bar) :<+/- 0,3% σε όλο το εύρος µέτρησης :IP54, DIN41524 :24Vac/Vdc :0 10 Vdc/4-20mA Σελ. 17 από 22

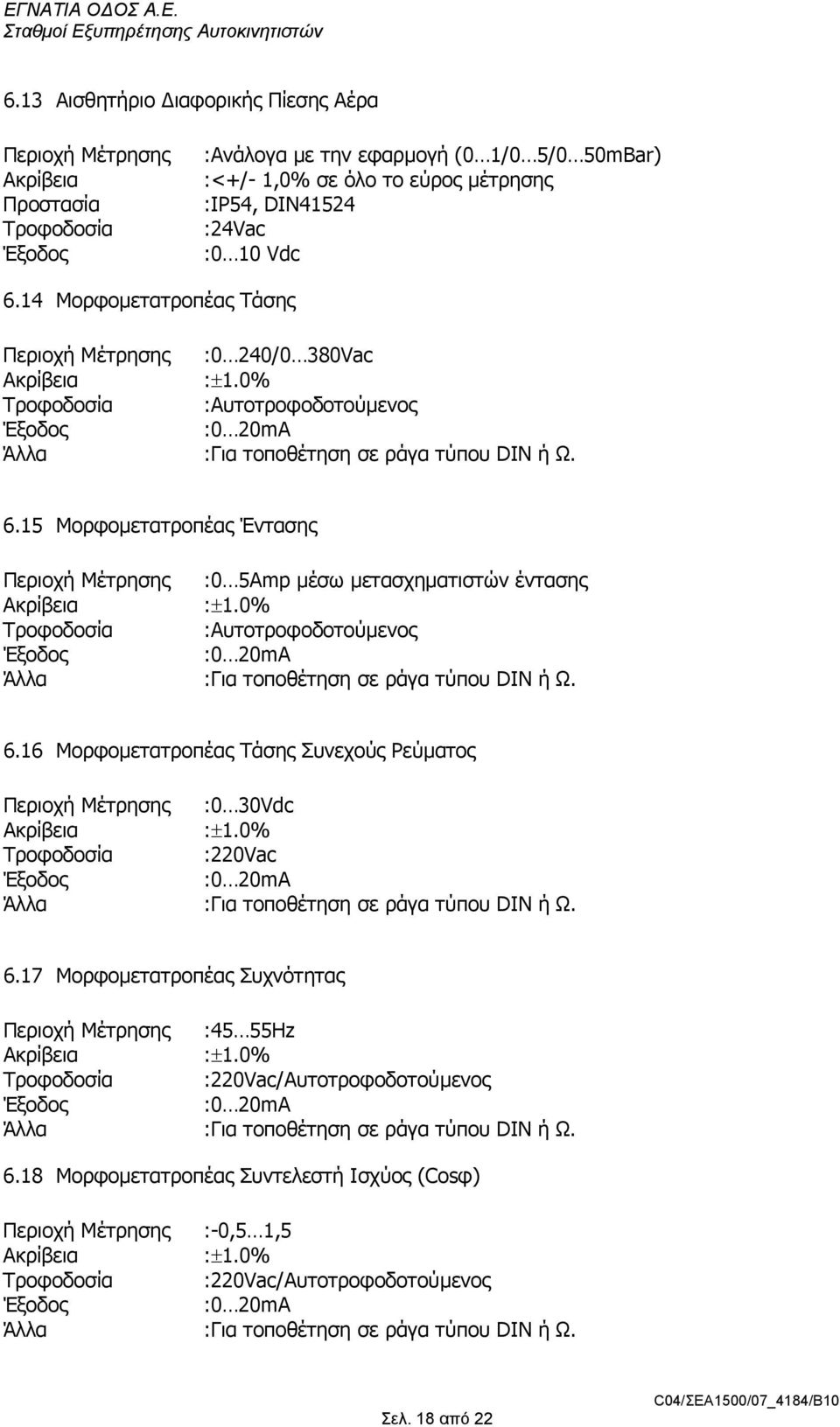

18 6.13 Αισθητήριο ιαφορικής Πίεσης Αέρα Περιοχή Μέτρησης Τροφοδοσία :Ανάλογα µε την εφαρµογή (0 1/0 5/0 50mBar) :<+/- 1,0% σε όλο το εύρος µέτρησης :IP54, DIN41524 :24Vac :0 10 Vdc 6.14 Μορφοµετατροπέας Τάσης Περιοχή Μέτρησης :0 240/0 380Vac :±1.0% Τροφοδοσία :Αυτοτροφοδοτούµενος :0 20mA Άλλα :Για τοποθέτηση σε ράγα τύπου DIN ή Ω Μορφοµετατροπέας Έντασης Περιοχή Μέτρησης :0 5Amp µέσω µετασχηµατιστών έντασης :±1.0% Τροφοδοσία :Αυτοτροφοδοτούµενος :0 20mA Άλλα :Για τοποθέτηση σε ράγα τύπου DIN ή Ω Μορφοµετατροπέας Τάσης Συνεχούς Ρεύµατος Περιοχή Μέτρησης :0 30Vdc :±1.0% Τροφοδοσία :220Vac :0 20mA Άλλα :Για τοποθέτηση σε ράγα τύπου DIN ή Ω Μορφοµετατροπέας Συχνότητας Περιοχή Μέτρησης :45 55Hz :±1.0% Τροφοδοσία :220Vac/Αυτοτροφοδοτούµενος :0 20mA Άλλα :Για τοποθέτηση σε ράγα τύπου DIN ή Ω Μορφοµετατροπέας Συντελεστή Ισχύος (Cosφ) Περιοχή Μέτρησης :-0,5 1,5 :±1.0% Τροφοδοσία :220Vac/Αυτοτροφοδοτούµενος :0 20mA Άλλα :Για τοποθέτηση σε ράγα τύπου DIN ή Ω. Σελ. 18 από 22

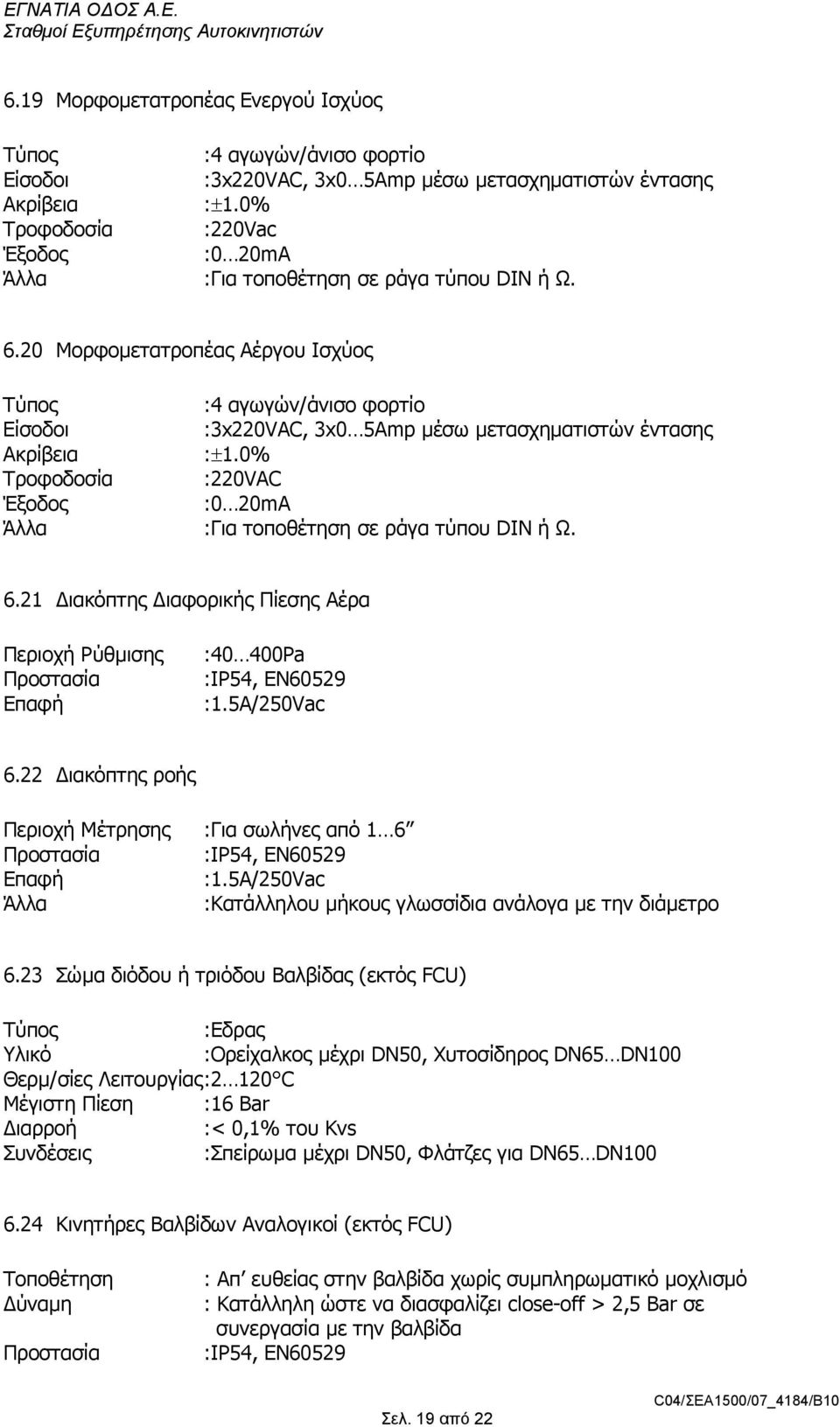

19 6.19 Μορφοµετατροπέας Ενεργού Ισχύος :4 αγωγών/άνισο φορτίο Είσοδοι :3x220VAC, 3x0 5Amp µέσω µετασχηµατιστών έντασης :±1.0% Τροφοδοσία :220Vac :0 20mA Άλλα :Για τοποθέτηση σε ράγα τύπου DIN ή Ω Μορφοµετατροπέας Αέργου Ισχύος :4 αγωγών/άνισο φορτίο Είσοδοι :3x220VAC, 3x0 5Amp µέσω µετασχηµατιστών έντασης :±1.0% Τροφοδοσία :220VAC :0 20mA Άλλα :Για τοποθέτηση σε ράγα τύπου DIN ή Ω ιακόπτης ιαφορικής Πίεσης Αέρα Περιοχή Ρύθµισης Επαφή :40 400Pa :IP54, EN60529 :1.5Α/250Vac 6.22 ιακόπτης ροής Περιοχή Μέτρησης Επαφή Άλλα :Για σωλήνες από 1 6 :IP54, EN60529 :1.5Α/250Vac :Κατάλληλου µήκους γλωσσίδια ανάλογα µε την διάµετρο 6.23 Σώµα διόδου ή τριόδου Βαλβίδας (εκτός FCU) :Εδρας Υλικό :Ορείχαλκος µέχρι DN50, Χυτοσίδηρος DN65 DN100 Θερµ/σίες Λειτουργίας :2 120 C Μέγιστη Πίεση :16 Bar ιαρροή :< 0,1% του Kvs Συνδέσεις :Σπείρωµα µέχρι DN50, Φλάτζες για DN65 DN Κινητήρες Βαλβίδων Αναλογικοί (εκτός FCU) Τοποθέτηση ύναµη : Απ ευθείας στην βαλβίδα χωρίς συµπληρωµατικό µοχλισµό : Κατάλληλη ώστε να διασφαλίζει close-off > 2,5 Bar σε συνεργασία µε την βαλβίδα :IP54, EN60529 Σελ. 19 από 22

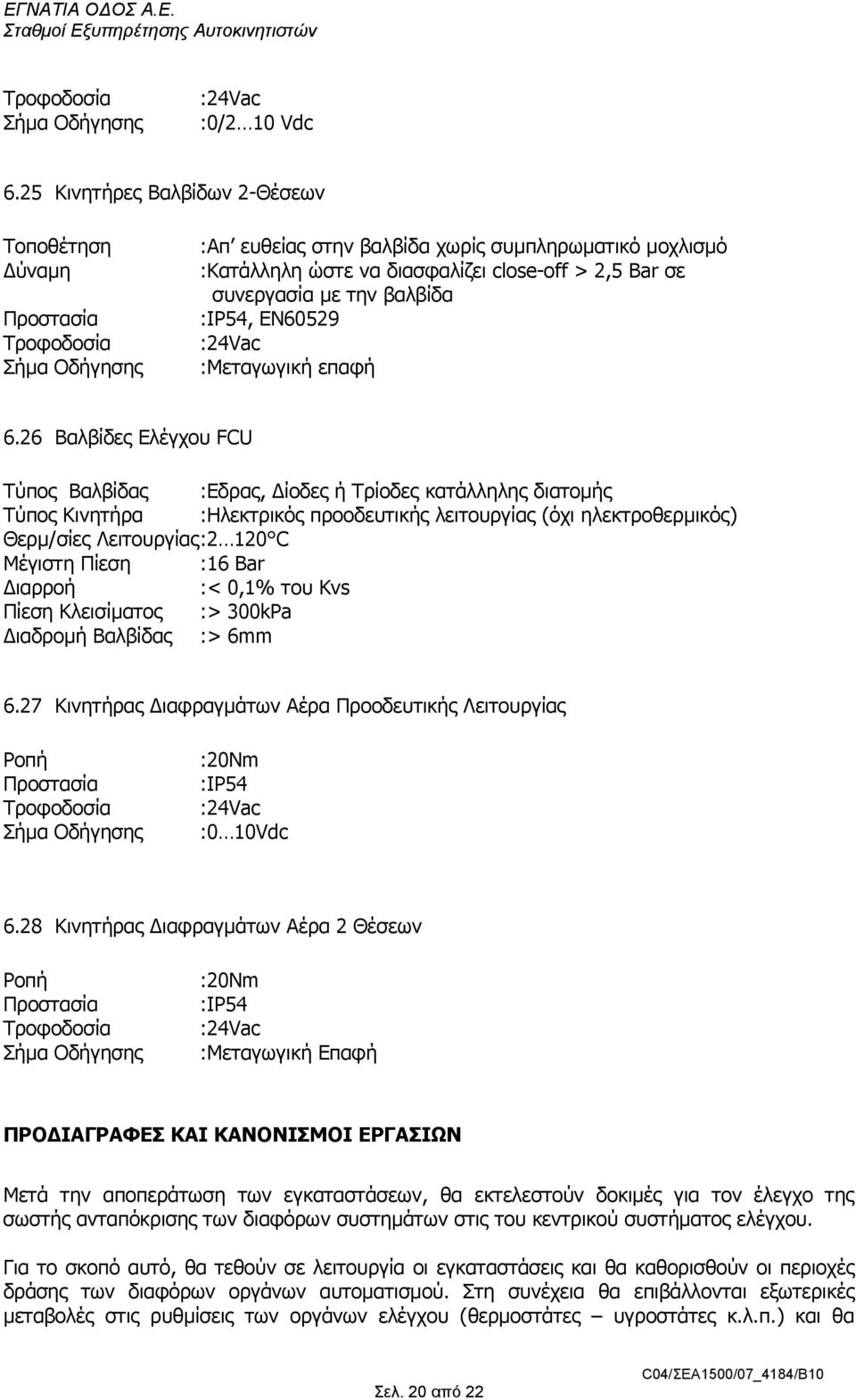

20 Τροφοδοσία Σήµα Οδήγησης :24Vac :0/2 10 Vdc 6.25 Κινητήρες Βαλβίδων 2-Θέσεων Τοποθέτηση ύναµη Τροφοδοσία Σήµα Οδήγησης :Απ ευθείας στην βαλβίδα χωρίς συµπληρωµατικό µοχλισµό :Κατάλληλη ώστε να διασφαλίζει close-off > 2,5 Bar σε συνεργασία µε την βαλβίδα :IP54, EN60529 :24Vac :Μεταγωγική επαφή 6.26 Βαλβίδες Ελέγχου FCU Βαλβίδας :Εδρας, ίοδες ή Τρίοδες κατάλληλης διατοµής Κινητήρα :Ηλεκτρικός προοδευτικής λειτουργίας (όχι ηλεκτροθερµικός) Θερµ/σίες Λειτουργίας :2 120 C Μέγιστη Πίεση :16 Bar ιαρροή :< 0,1% του Kvs Πίεση Κλεισίµατος :> 300kPa ιαδροµή Βαλβίδας :> 6mm 6.27 Κινητήρας ιαφραγµάτων Αέρα Προοδευτικής Λειτουργίας Ροπή Τροφοδοσία Σήµα Οδήγησης :20Nm :IP54 :24Vac :0 10Vdc 6.28 Κινητήρας ιαφραγµάτων Αέρα 2 Θέσεων Ροπή Τροφοδοσία Σήµα Οδήγησης :20Nm :IP54 :24Vac :Μεταγωγική Επαφή ΠΡΟ ΙΑΓΡΑΦΕΣ ΚΑΙ ΚΑΝΟΝΙΣΜΟΙ ΕΡΓΑΣΙΩΝ Μετά την αποπεράτωση των εγκαταστάσεων, θα εκτελεστούν δοκιµές για τον έλεγχο της σωστής ανταπόκρισης των διαφόρων συστηµάτων στις του κεντρικού συστήµατος ελέγχου. Για το σκοπό αυτό, θα τεθούν σε λειτουργία οι εγκαταστάσεις και θα καθορισθούν οι περιοχές δράσης των διαφόρων οργάνων αυτοµατισµού. Στη συνέχεια θα επιβάλλονται εξωτερικές µεταβολές στις ρυθµίσεις των οργάνων ελέγχου (θερµοστάτες υγροστάτες κ.λ.π.) και θα Σελ. 20 από 22
