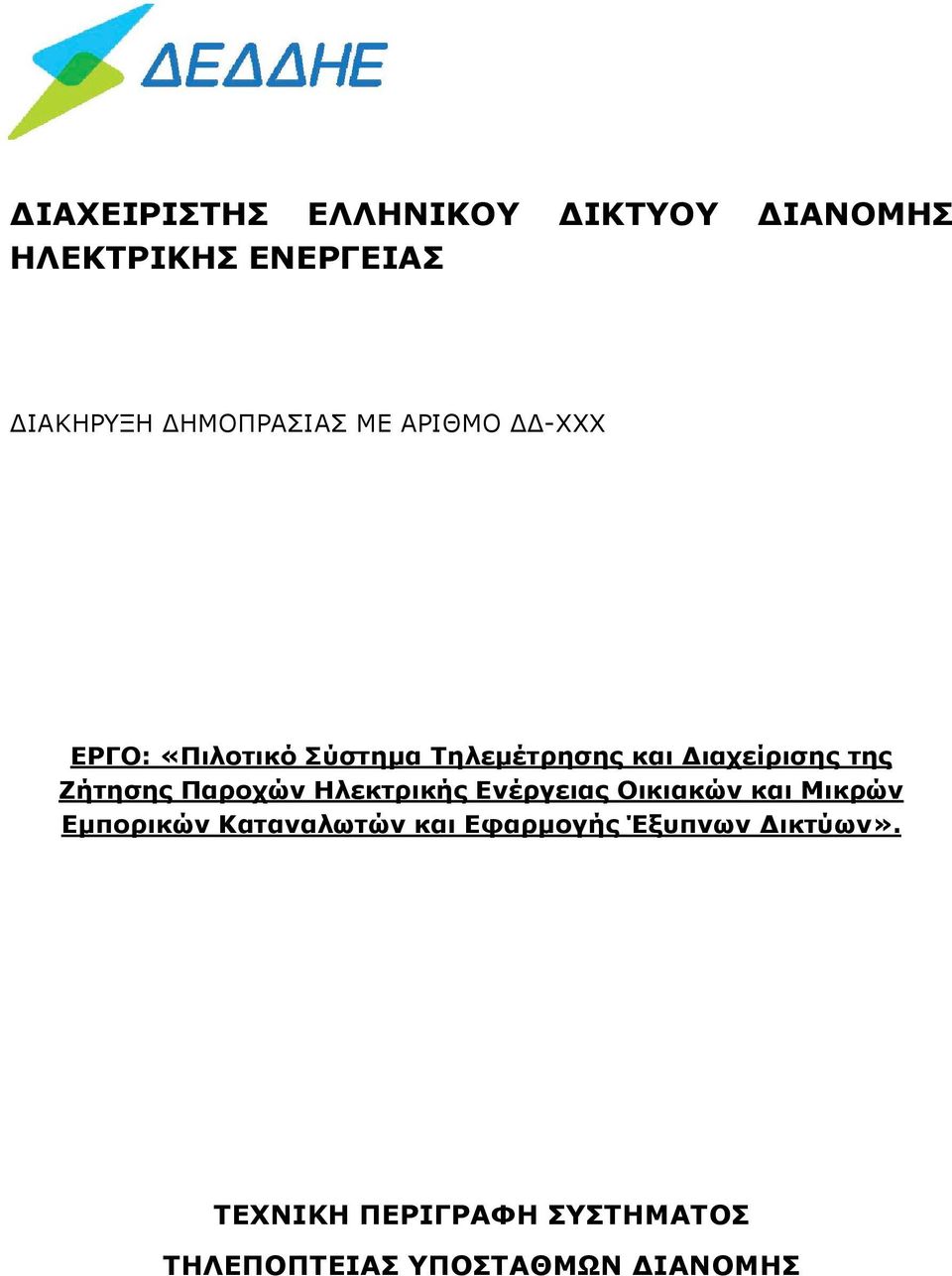

1 ΙΑΧΕΙΡΙΣΤΗΣ ΕΛΛΗΝΙΚΟΥ ΙΚΤΥΟΥ ΙΑΝΟΜΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΙΑΚΗΡΥΞΗ ΗΜΟΠΡΑΣΙΑΣ ΜΕ ΑΡΙΘΜΟ -ΧΧΧ ΕΡΓΟ: «Πιλοτικό Σύστηµα Τηλεµέτρησης και ιαχείρισης της Ζήτησης Παροχών Ηλεκτρικής Ενέργειας Οικιακών και Μικρών Εµπορικών Καταναλωτών και Εφαρµογής Έξυπνων ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΣΥΣΤΗΜΑΤΟΣ ΤΗΛΕΠΟΠΤΕΙΑΣ ΥΠΟΣΤΑΘΜΩΝ ΙΑΝΟΜΗΣ

Ζήτησης Παροχών Ηλεκτρικής Ενέργειας Οικιακών και Μικρών Εµπορικών

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΑΝΤΙΚΕΙΜΕΝΟ ΛΕΞΕΙΣ ΚΛΕΙ ΙΑ ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ Συνθήκες Περιβάλλοντος Χαρακτηριστικά του ηλεκτρικού συστήµατος Χαρακτηριστικά ηλεκτρικού συστήµατος MT Χαρακτηριστικά ηλεκτρικού συστήµατος XT ΠΕΡΙΓΡΑΦΗ ΣΥΣΤΗΜΑΤΟΣ Μονάδα επικοινωνίας (modem) GSM/GPRS Τροφοδοτικό αδιάλειπτης παροχής Μονάδα εισόδου Μονάδα εξόδου Λογισµικό - Software (Τοπικό/κεντρικό) ΑΠΑΙΤΗΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΥΠΟΣΤΗΡΙΞΗΣ Απαιτήσεις εγκατάστασης Απαιτήσεις υποστήριξης ΚΑΤΑΣΚΕΥΗ ΕΙΓΜΑΤΟΣ ΣΥΣΤΗΜΑΤΟΣ ΚΑΙ ΕΛΕΓΧΟΣ

.. 4 4.2 Τροφοδοτικό αδιάλειπτης παροχής... 5 4.3 Μονάδα εισόδου... 5 4.4 Μονάδα εξόδου... 5 4.5 Λογισµικό - Software (Τοπικό/κεντρικό)... 5 5.

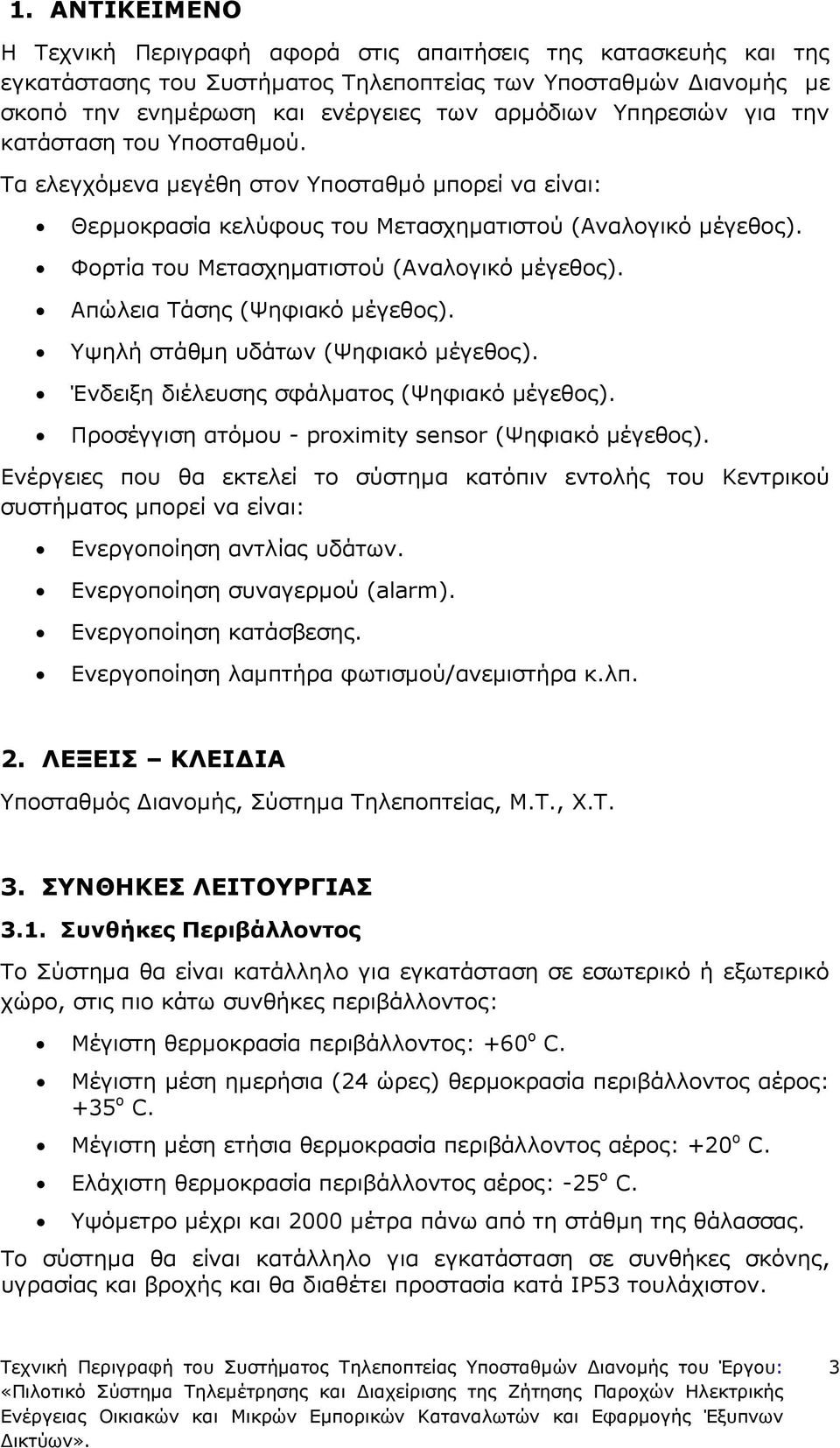

3 1. ΑΝΤΙΚΕΙΜΕΝΟ Η Τεχνική Περιγραφή αφορά στις απαιτήσεις της κατασκευής και της εγκατάστασης του Συστήµατος Τηλεποπτείας των Υποσταθµών ιανοµής µε σκοπό την ενηµέρωση και ενέργειες των αρµόδιων Υπηρεσιών για την κατάσταση του Υποσταθµού. Τα ελεγχόµενα µεγέθη στον Υποσταθµό µπορεί να είναι: Θερµοκρασία κελύφους του Μετασχηµατιστού (Αναλογικό µέγεθος). Φορτία του Μετασχηµατιστού (Αναλογικό µέγεθος). Απώλεια Τάσης (Ψηφιακό µέγεθος). Υψηλή στάθµη υδάτων (Ψηφιακό µέγεθος). Ένδειξη διέλευσης σφάλµατος (Ψηφιακό µέγεθος). Προσέγγιση ατόµου - proximity sensor (Ψηφιακό µέγεθος). Ενέργειες που θα εκτελεί το σύστηµα κατόπιν εντολής του Κεντρικού συστήµατος µπορεί να είναι: Ενεργοποίηση αντλίας υδάτων. Ενεργοποίηση συναγερµού (alarm). Ενεργοποίηση κατάσβεσης. Ενεργοποίηση λαµπτήρα φωτισµού/ανεµιστήρα κ.λπ. 2. ΛΕΞΕΙΣ ΚΛΕΙ ΙΑ Υποσταθµός ιανοµής, Σύστηµα Τηλεποπτείας, Μ.Τ., Χ.Τ. 3. ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ 3.1. Συνθήκες Περιβάλλοντος Το Σύστηµα θα είναι κατάλληλο για εγκατάσταση σε εσωτερικό ή εξωτερικό χώρο, στις πιο κάτω συνθήκες περιβάλλοντος: Μέγιστη θερµοκρασία περιβάλλοντος: +60 ο C. Μέγιστη µέση ηµερήσια (24 ώρες) θερµοκρασία περιβάλλοντος αέρος: +35 ο C. Μέγιστη µέση ετήσια θερµοκρασία περιβάλλοντος αέρος: +20 ο C. Ελάχιστη θερµοκρασία περιβάλλοντος αέρος: -25 ο C. Υψόµετρο µέχρι και 2000 µέτρα πάνω από τη στάθµη της θάλασσας. Το σύστηµα θα είναι κατάλληλο για εγκατάσταση σε συνθήκες σκόνης, υγρασίας και βροχής και θα διαθέτει προστασία κατά IP53 τουλάχιστον. 3

Φορτία του Μετασχηµατιστού (Αναλογικό µέγεθος). Απώλεια Τάσης (Ψηφιακό µέγεθος). Υψηλή στάθµη υδάτων (Ψηφιακό µέγεθος). Ένδειξη διέλευσης σφάλµατος (Ψηφιακό µέγεθος).

4 3.2. Χαρακτηριστικά του ηλεκτρικού συστήµατος Χαρακτηριστικά ηλεκτρικού συστήµατος MT Τριφασικό δίκτυο διανοµής, τριών (3) αγωγών µε γειωµένο ουδέτερο κόµβο µόνο στην αναχώρηση (χωρίς διανεµηµένο ουδέτερο) είτε απ' ευθείας είτε µέσω αντίστασης που περιορίζει το ρεύµα σφάλµατος προς γη στα 1000 Α, µε τα ακόλουθα χαρακτηριστικά: - Ονοµαστική τάση συστήµατος Ur : 6,6 kv 15 kv 20 kv - Μέγιστη τάση συστήµατος Um : 7,2 kv 17,5 kv 24 kv - Συχνότητα : 50 Hz 50 Hz 50 Hz - Ισχύς βραχυκύκλωσης : 160 MVA 250 MVA 250 MVA - Αντοχή σε κρουστικό κύµα 1,2/50 µs : 60 kv 95 kv 125 kv Χαρακτηριστικά ηλεκτρικού συστήµατος XT Τριφασικό δίκτυο διανοµής, τεσσάρων (4) αγωγών (3 φάσεις & ουδέτερος), ονοµαστικής τάσης 230 V (400 V, τάση µεταξύ φάσεων), συχνότητας 50 Hz, µε πολλαπλά γειωµένο ουδέτερο αγωγό. 4. ΠΕΡΙΓΡΑΦΗ ΣΥΣΤΗΜΑΤΟΣ Το σύστηµα θα διαθέτει σήµανση «CE» (οδηγία ΧΤ και οδηγία ηλεκτροµαγνητικής συµβατότητας). Το Σύστηµα θα αποτελείται από τα ακόλουθα µέρη: Μονάδα επικοινωνίας (modem) GSM/GPRS. Τροφοδοτικό αδιάλειπτης παροχής. Μονάδα εισόδου. Μονάδα εξόδου. Λογισµικό - Software (Τοπικό/κεντρικό). 4.1 Μονάδα επικοινωνίας (modem) GSM/GPRS Η µονάδα επικοινωνίας (modem) θα έχει τουλάχιστον τα εξής λειτουργικά χαρακτηριστικά: GSM/GPRS 900/1800/1900 MHZ Class 10 Data/Voice/SMS 4

που περιορίζει το ρεύµα σφάλµατος προς γη στα 1000 Α, µε τα ακόλουθα χαρακτηριστικά: - Ονοµαστική τάση συστήµατος Ur : 6,6 kv 15 kv 20 kv - Μέγιστη τάση συστήµατος Um : 7,2 kv 17,5 kv 24 kv -

5 Ενσωµατωµένο sim holder Plug and Play Φωτεινές ενδείξεις µε LED Σειριακή επικοινωνία RS485 Παραµετροποίηση µε SMS και τοπικά µέσω της θύρας RS Τροφοδοτικό αδιάλειπτης παροχής Η κεντρική συσκευή αποτελεί ηλεκτρονική συσκευή που τοποθετείται σε Υποσταθµό εσωτερικού χώρου ή σε Υποσταθµό Εναέριο (σε στύλο) και τροφοδοτείται ηλεκτρικά µε τάση V AC. H κεντρική συσκευή σε περίπτωση απώλειας της τάσης τροφοδοσίας της, από τον Μ/Σ θα στέλνει µήνυµα απώλειας της τάσης στο κεντρικό σύστηµα. Θα διαθέτει µπαταρία ιόντων λιθίου (επαναφορτιζόµενη), η οποία θα µπορεί να καλύψει τις ανάγκες τροφοδότησης της κεντρικής συσκευής για την αποστολή µηνύµατος για χρόνο τουλάχιστον 8 ωρών. Η εγγυηµένη διάρκεια ζωής της µπαταρίας θα είναι τουλάχιστον 5 έτη. 4.3 Μονάδα εισόδου Η κεντρική συσκευή θα διαθέτει µονάδα εισόδου µε τουλάχιστον: 2 ψηφιακές εισόδους (High Low) 2 αναλογικές εισόδους (0 30V) 4.4 Μονάδα εξόδου Η κεντρική συσκευή θα διαθέτει µονάδα εξόδου µε τουλάχιστον: 2 εξόδους ρελέ 230V/ 10A 4.5 Λογισµικό - Software (Τοπικό/κεντρικό) Ο προµηθευτής θα πρέπει να εγκαταστήσει σε κατάλληλο εξυπηρετητή (server), το λογισµικό για την επικοινωνία του κεντρικού συστήµατος µε τα τοπικά συστήµατα, για τη λήψη, αποστολή και επεξεργασία των δεδοµένων, καθώς και την καταχώρηση και διαχείριση όλων των σχετικών στοιχείων στο σύστηµα, και τη δηµιουργία αναφορών. Το λογισµικό θα έχει τη δυνατότητα να υποστηρίζει τουλάχιστον 5000 επιτηρούµενα τοπικά συστήµατα. 5

100 240 V AC. H κεντρική συσκευή σε περίπτωση απώλειας της τάσης τροφοδοσίας της, από τον Μ/Σ θα στέλνει µήνυµα απώλειας της τάσης στο κεντρικό σύστηµα.

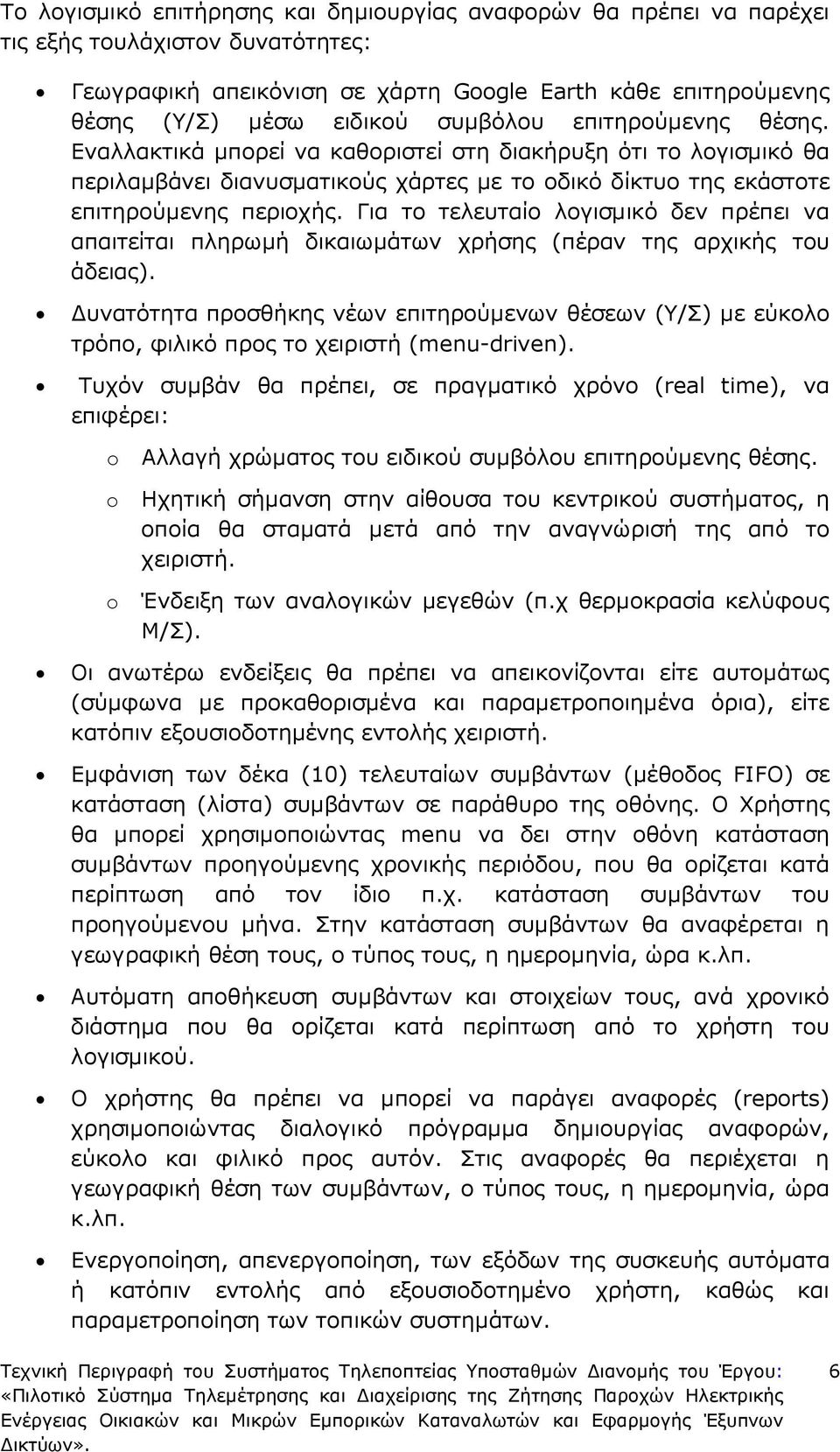

6 Το λογισµικό επιτήρησης και δηµιουργίας αναφορών θα πρέπει να παρέχει τις εξής τουλάχιστον δυνατότητες: Γεωγραφική απεικόνιση σε χάρτη Google Earth κάθε επιτηρούµενης θέσης (Υ/Σ) µέσω ειδικού συµβόλου επιτηρούµενης θέσης. Εναλλακτικά µπορεί να καθοριστεί στη διακήρυξη ότι το λογισµικό θα περιλαµβάνει διανυσµατικούς χάρτες µε το οδικό δίκτυο της εκάστοτε επιτηρούµενης περιοχής. Για το τελευταίο λογισµικό δεν πρέπει να απαιτείται πληρωµή δικαιωµάτων χρήσης (πέραν της αρχικής του άδειας). υνατότητα προσθήκης νέων επιτηρούµενων θέσεων (Υ/Σ) µε εύκολο τρόπο, φιλικό προς το χειριστή (menu-driven). Τυχόν συµβάν θα πρέπει, σε πραγµατικό χρόνο (real time), να επιφέρει: o Αλλαγή χρώµατος του ειδικού συµβόλου επιτηρούµενης θέσης. o Ηχητική σήµανση στην αίθουσα του κεντρικού συστήµατος, η οποία θα σταµατά µετά από την αναγνώρισή της από το χειριστή. o Ένδειξη των αναλογικών µεγεθών (π.χ θερµοκρασία κελύφους Μ/Σ). Οι ανωτέρω ενδείξεις θα πρέπει να απεικονίζονται είτε αυτοµάτως (σύµφωνα µε προκαθορισµένα και παραµετροποιηµένα όρια), είτε κατόπιν εξουσιοδοτηµένης εντολής χειριστή. Εµφάνιση των δέκα (10) τελευταίων συµβάντων (µέθοδος FIFO) σε κατάσταση (λίστα) συµβάντων σε παράθυρο της οθόνης. Ο Χρήστης θα µπορεί χρησιµοποιώντας menu να δει στην οθόνη κατάσταση συµβάντων προηγούµενης χρονικής περιόδου, που θα ορίζεται κατά περίπτωση από τον ίδιο π.χ. κατάσταση συµβάντων του προηγούµενου µήνα. Στην κατάσταση συµβάντων θα αναφέρεται η γεωγραφική θέση τους, ο τύπος τους, η ηµεροµηνία, ώρα κ.λπ. Αυτόµατη αποθήκευση συµβάντων και στοιχείων τους, ανά χρονικό διάστηµα που θα ορίζεται κατά περίπτωση από το χρήστη του λογισµικού. Ο χρήστης θα πρέπει να µπορεί να παράγει αναφορές (reports) χρησιµοποιώντας διαλογικό πρόγραµµα δηµιουργίας αναφορών, εύκολο και φιλικό προς αυτόν. Στις αναφορές θα περιέχεται η γεωγραφική θέση των συµβάντων, ο τύπος τους, η ηµεροµηνία, ώρα κ.λπ. Ενεργοποίηση, απενεργοποίηση, των εξόδων της συσκευής αυτόµατα ή κατόπιν εντολής από εξουσιοδοτηµένο χρήστη, καθώς και παραµετροποίηση των τοπικών συστηµάτων. 6

Για το τελευταίο λογισµικό δεν πρέπει να απαιτείται πληρωµή δικαιωµάτων χρήσης (πέραν της αρχικής του άδειας).

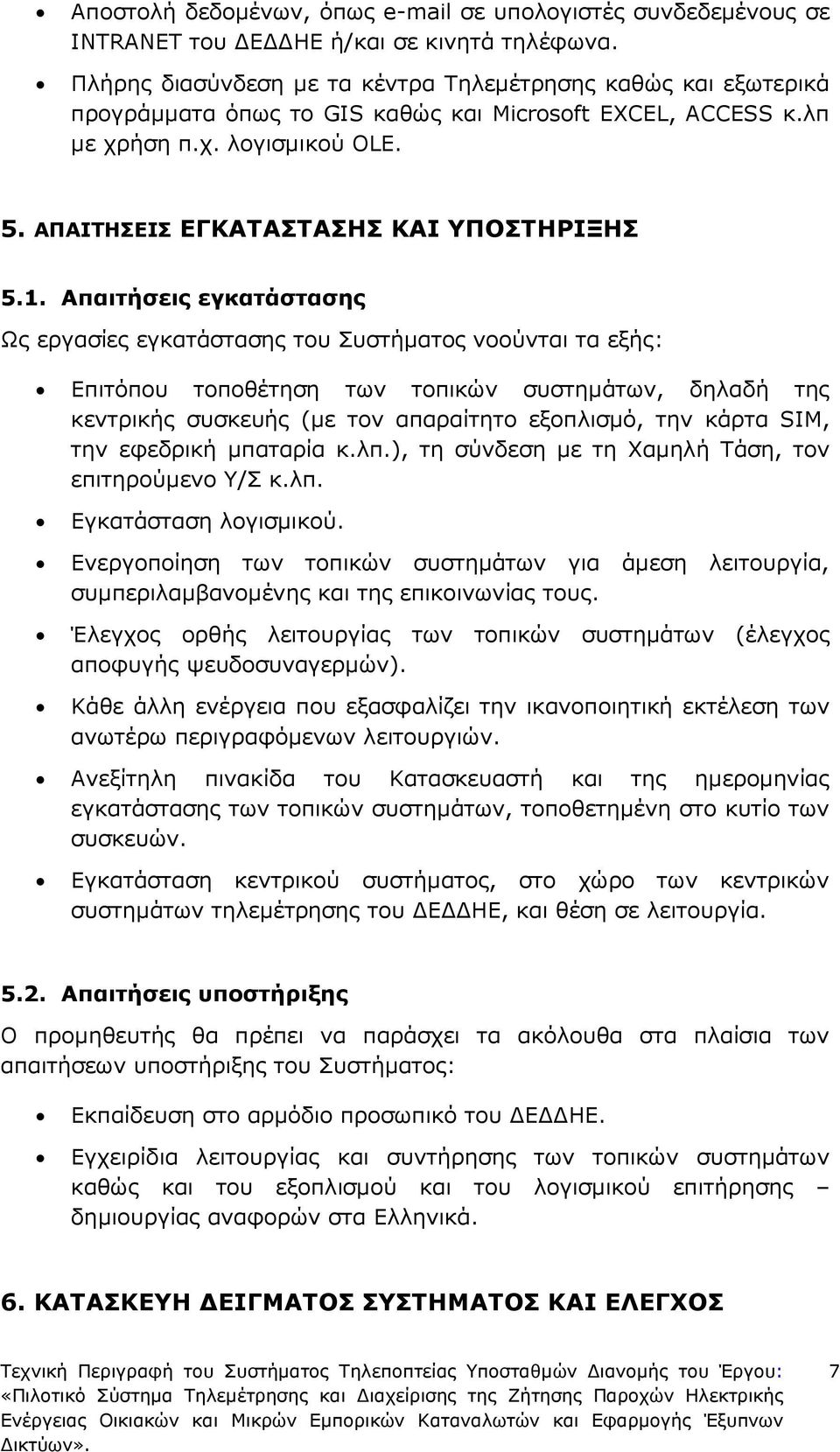

7 Αποστολή δεδοµένων, όπως σε υπολογιστές συνδεδεµένους σε INTRANET του Ε ΗΕ ή/και σε κινητά τηλέφωνα. Πλήρης διασύνδεση µε τα κέντρα Τηλεµέτρησης καθώς και εξωτερικά προγράµµατα όπως το GIS καθώς και Microsoft EXCEL, ACCESS κ.λπ µε χρήση π.χ. λογισµικού OLE. 5. ΑΠΑΙΤΗΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΥΠΟΣΤΗΡΙΞΗΣ 5.1. Απαιτήσεις εγκατάστασης Ως εργασίες εγκατάστασης του Συστήµατος νοούνται τα εξής: Επιτόπου τοποθέτηση των τοπικών συστηµάτων, δηλαδή της κεντρικής συσκευής (µε τον απαραίτητο εξοπλισµό, την κάρτα SIM, την εφεδρική µπαταρία κ.λπ.), τη σύνδεση µε τη Χαµηλή Τάση, τον επιτηρούµενο Υ/Σ κ.λπ. Εγκατάσταση λογισµικού. Ενεργοποίηση των τοπικών συστηµάτων για άµεση λειτουργία, συµπεριλαµβανοµένης και της επικοινωνίας τους. Έλεγχος ορθής λειτουργίας των τοπικών συστηµάτων (έλεγχος αποφυγής ψευδοσυναγερµών). Κάθε άλλη ενέργεια που εξασφαλίζει την ικανοποιητική εκτέλεση των ανωτέρω περιγραφόµενων λειτουργιών. Ανεξίτηλη πινακίδα του Κατασκευαστή και της ηµεροµηνίας εγκατάστασης των τοπικών συστηµάτων, τοποθετηµένη στο κυτίο των συσκευών. Εγκατάσταση κεντρικού συστήµατος, στο χώρο των κεντρικών συστηµάτων τηλεµέτρησης του Ε ΗΕ, και θέση σε λειτουργία Απαιτήσεις υποστήριξης Ο προµηθευτής θα πρέπει να παράσχει τα ακόλουθα στα πλαίσια των απαιτήσεων υποστήριξης του Συστήµατος: Εκπαίδευση στο αρµόδιο προσωπικό του Ε ΗΕ. Εγχειρίδια λειτουργίας και συντήρησης των τοπικών συστηµάτων καθώς και του εξοπλισµού και του λογισµικού επιτήρησης δηµιουργίας αναφορών στα Ελληνικά. 6. ΚΑΤΑΣΚΕΥΗ ΕΙΓΜΑΤΟΣ ΣΥΣΤΗΜΑΤΟΣ ΚΑΙ ΕΛΕΓΧΟΣ 7

ΑΠΑΙΤΗΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΥΠΟΣΤΗΡΙΞΗΣ 5.1.

8 Πριν την εν σειρά κατασκευή και εγκατάσταση των συστηµάτων Προµηθευτής πρέπει να προσκοµίσει πλήρες δείγµα. Το δείγµα πρέπει να αποτελείται από τα ακόλουθα: α) Τοπικό σύστηµα. β) Λογισµικό κεντρικού συστήµατος και τοπικών συστηµάτων. γ) Τυπικό εξοπλισµό κεντρικού συστήµατος (όχι κατ ανάγκη πλήρη αλλά επαρκή ώστε να ελεγχθούν οι προβλεπόµενες λειτουργίες). 8

Το δείγµα πρέπει να αποτελείται από τα ακόλουθα: α) Τοπικό σύστηµα.
