Διεργασίες συγκόλλησης με εστιασμένη δέσμη ενέργειας (Electron & Laser beam)

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Διεργασίες συγκόλλησης με εστιασμένη δέσμη ενέργειας (Electron & Laser beam)"

Transcript

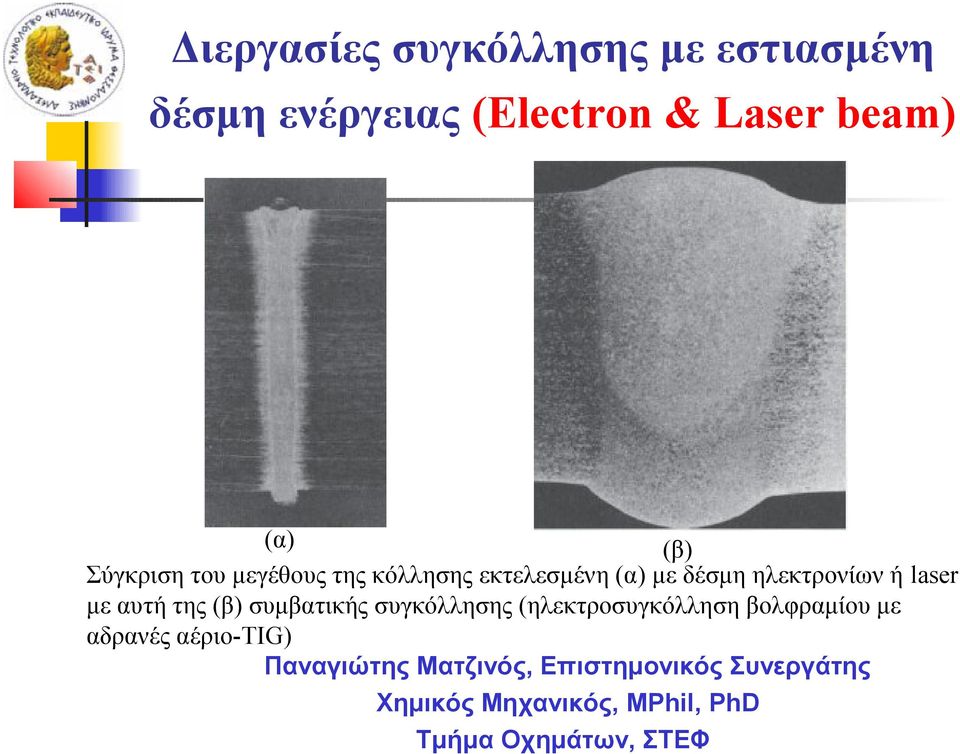

1 Διεργασίες συγκόλλησης με εστιασμένη δέσμη ενέργειας (Electron & Laser beam) (α) (β) Σύγκριση του μεγέθους της κόλλησης εκτελεσμένη (α) με δέσμη ηλεκτρονίων ή laser με αυτή της (β) συμβατικής συγκόλλησης (ηλεκτροσυγκόλληση βολφραμίου με αδρανές αέριο-tig) Παναγιώτης Ματζινός, Επιστημονικός Συνεργάτης Χημικός Μηχανικός, MPhil, PhD Τμήμα Οχημάτων, ΣΤΕΦ

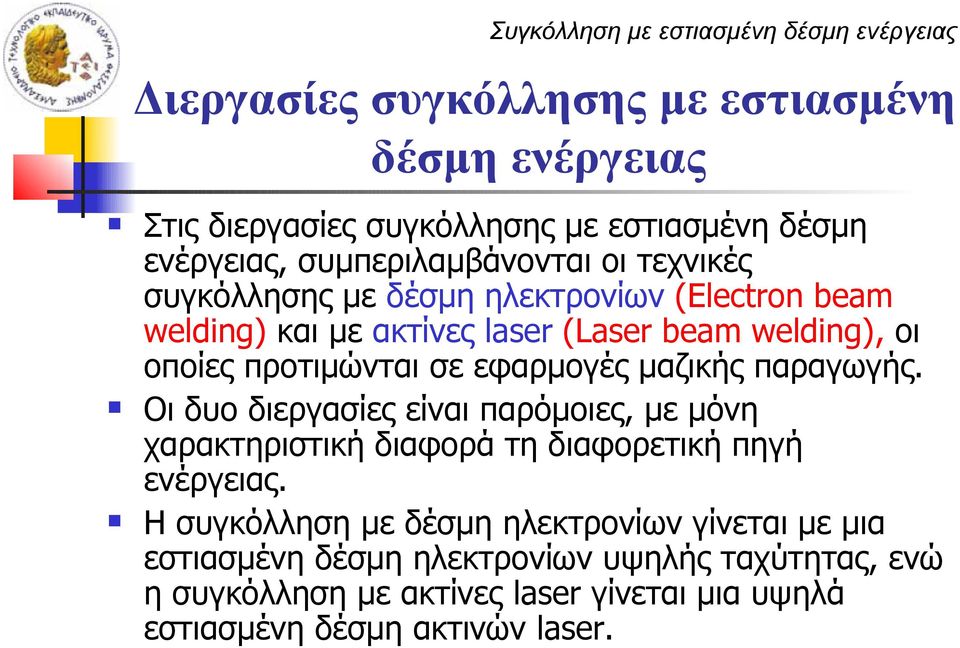

2 Συγκόλληση με εστιασμένη δέσμη ενέργειας Διεργασίες συγκόλλησης με εστιασμένη δέσμη ενέργειας Στις διεργασίες συγκόλλησης με εστιασμένη δέσμη ενέργειας, συμπεριλαμβάνονται οι τεχνικές συγκόλλησης με δέσμη ηλεκτρονίων (Electron beam welding) και με ακτίνες laser (Laser beam welding), οι οποίες προτιμώνται σε εφαρμογές μαζικής παραγωγής. Οι δυο διεργασίες είναι παρόμοιες, με μόνη χαρακτηριστική διαφορά τη διαφορετική πηγή ενέργειας. Η συγκόλληση με δέσμη ηλεκτρονίων γίνεται με μια εστιασμένη δέσμη ηλεκτρονίων υψηλής ταχύτητας, ενώ η συγκόλληση με ακτίνες laser γίνεται μια υψηλά εστιασμένη δέσμη ακτινών laser.

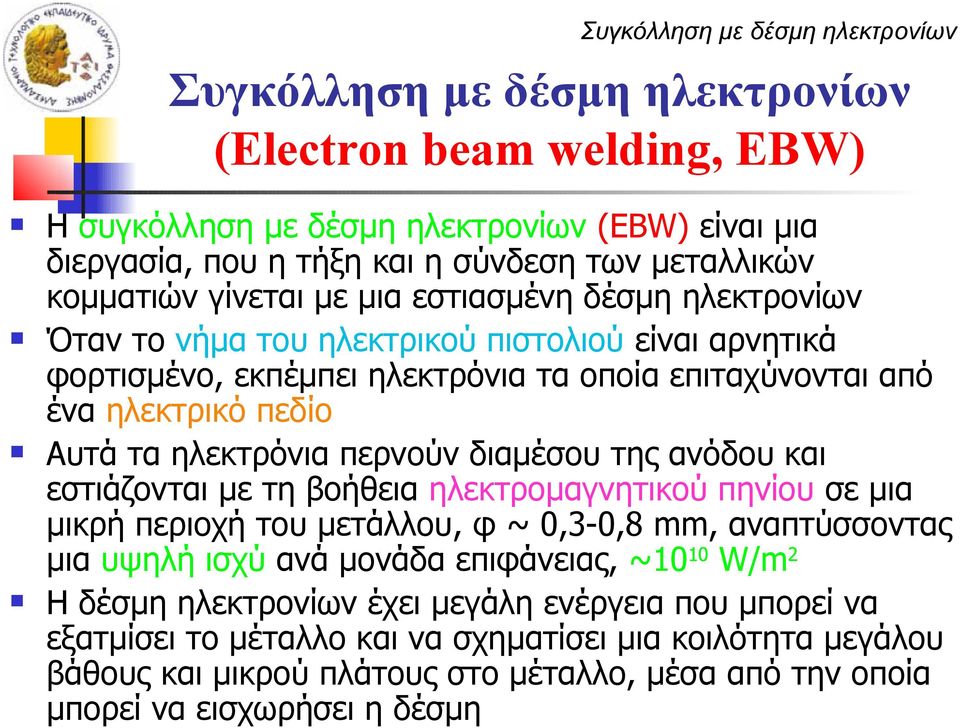

3 Συγκόλληση με δέσμη ηλεκτρονίων Συγκόλληση με δέσμη ηλεκτρονίων (Electron beam welding, EBW) Η συγκόλληση με δέσμη ηλεκτρονίων (EBW) είναι μια διεργασία, που η τήξη και η σύνδεση των μεταλλικών κομματιών γίνεται με μια εστιασμένη δέσμη ηλεκτρονίων Όταν το νήμα του ηλεκτρικού πιστολιού είναι αρνητικά φορτισμένο, εκπέμπει ηλεκτρόνια τα οποία επιταχύνονται από ένα ηλεκτρικό πεδίο Αυτά τα ηλεκτρόνια περνούν διαμέσου της ανόδου και εστιάζονται με τη βοήθεια ηλεκτρομαγνητικού πηνίου σε μια μικρή περιοχή του μετάλλου, φ ~ 0,3-0,8 mm, αναπτύσσοντας μια υψηλή ισχύ ανά μονάδα επιφάνειας, ~1010 W/m2 Η δέσμη ηλεκτρονίων έχει μεγάλη ενέργεια που μπορεί να εξατμίσει το μέταλλο και να σχηματίσει μια κοιλότητα μεγάλου βάθους και μικρού πλάτους στο μέταλλο, μέσα από την οποία μπορεί να εισχωρήσει η δέσμη

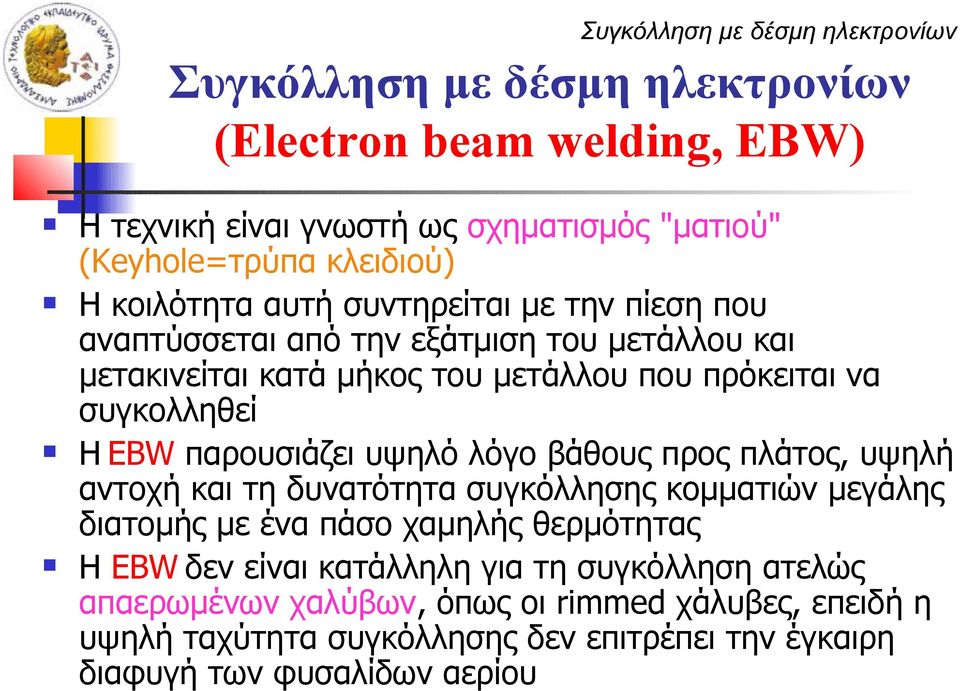

4 Συγκόλληση με δέσμη ηλεκτρονίων Συγκόλληση με δέσμη ηλεκτρονίων (Electron beam welding, EBW) Η τεχνική είναι γνωστή ως σχηματισμός "ματιού" (Keyhole=τρύπα κλειδιού) Η κοιλότητα αυτή συντηρείται με την πίεση που αναπτύσσεται από την εξάτμιση του μετάλλου και μετακινείται κατά μήκος του μετάλλου που πρόκειται να συγκολληθεί Η EBW παρουσιάζει υψηλό λόγο βάθους προς πλάτος, υψηλή αντοχή και τη δυνατότητα συγκόλλησης κομματιών μεγάλης διατομής με ένα πάσο χαμηλής θερμότητας Η EBW δεν είναι κατάλληλη για τη συγκόλληση ατελώς απαερωμένων χαλύβων, όπως οι rimmed χάλυβες, επειδή η υψηλή ταχύτητα συγκόλλησης δεν επιτρέπει την έγκαιρη διαφυγή των φυσαλίδων αερίου

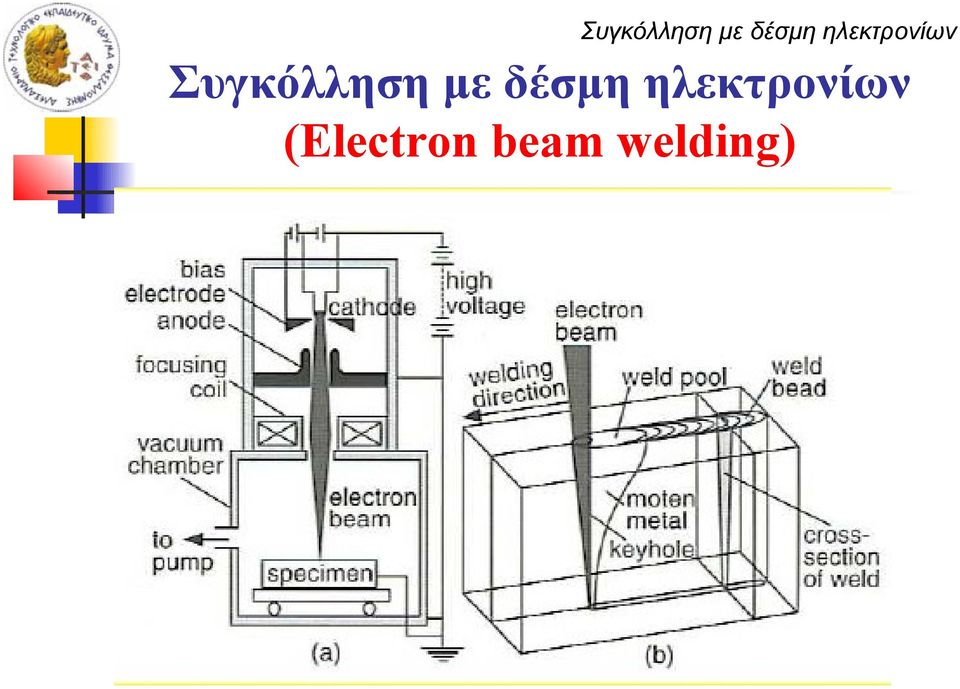

5 Συγκόλληση με δέσμη ηλεκτρονίων Συγκόλληση με δέσμη ηλεκτρονίων (Electron beam welding)

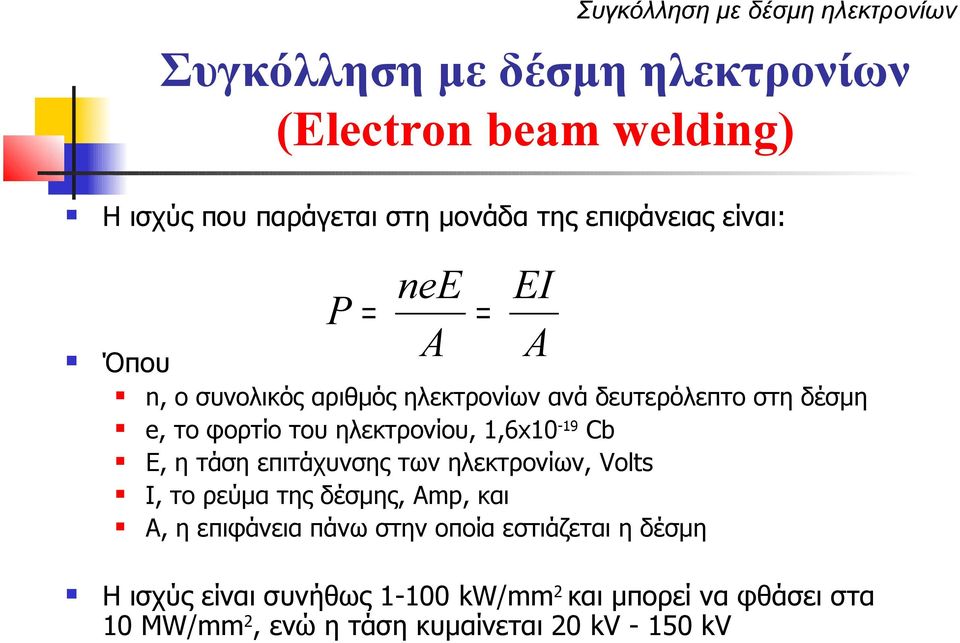

6 Συγκόλληση με δέσμη ηλεκτρονίων Συγκόλληση με δέσμη ηλεκτρονίων (Electron beam welding) Η ισχύς που παράγεται στη μονάδα της επιφάνειας είναι: nee EI P= = A A Όπου n, ο συνολικός αριθμός ηλεκτρονίων ανά δευτερόλεπτο στη δέσμη e, το φορτίο του ηλεκτρονίου, 1,6x10-19 Cb Ε, η τάση επιτάχυνσης των ηλεκτρονίων, Volts I, το ρεύμα της δέσμης, Amp, και Α, η επιφάνεια πάνω στην οποία εστιάζεται η δέσμη Η ισχύς είναι συνήθως kw/mm2 και μπορεί να φθάσει στα 10 ΜW/mm2, ενώ η τάση κυμαίνεται 20 kv kv

7 Συγκόλληση με δέσμη ηλεκτρονίων Συγκόλληση με δέσμη ηλεκτρονίων (Electron beam welding) Διασπορά της δέσμης ηλεκτρονίων σε διάφορες πιέσεις περιβάλλοντος Κολλήσεις σε κομμάτι αλουμινίου 2219, πάχους 13 mm (α) Συγκόλληση με δέσμη ηλεκτρονίων (EBW) και (β) συγκόλληση τόξου βολφραμίου με προστατευτικό αέριο (TIG)

8 Συγκόλληση με δέσμη ηλεκτρονίων Πλεονεκτήματα Υψηλή ισχύς που μπορεί να δημιουργήσει "μάτι" ακόμη και σε τεμάχια μεγάλης διατομής Συγκόλληση μιας στρώση με υψηλή ταχύτητα Πολύ μικρή θερμικά επηρεαζόμενη ζώνη (ΘΕΖ), χωρίς μεγάλη παραμόρφωση, εξαιτίας της χαμηλότερης εισαγόμενης ποσότητας θερμότητας ανά μονάδα μήκους από ότι στις συγκολλήσεις τόξου Μπορεί να γίνει συγκόλληση δραστικά και πυρίμαχων μετάλλων σε κενό (χωρίς μόλυνση) Η πολύ γρήγορή ψύξη προλαμβάνει το σχηματισμό χονδρόκοκκων, ψαθυρών μεσομεταλλικών ενώσεων Μπορεί να γίνει συγκόλληση ανόμοιων μετάλλων

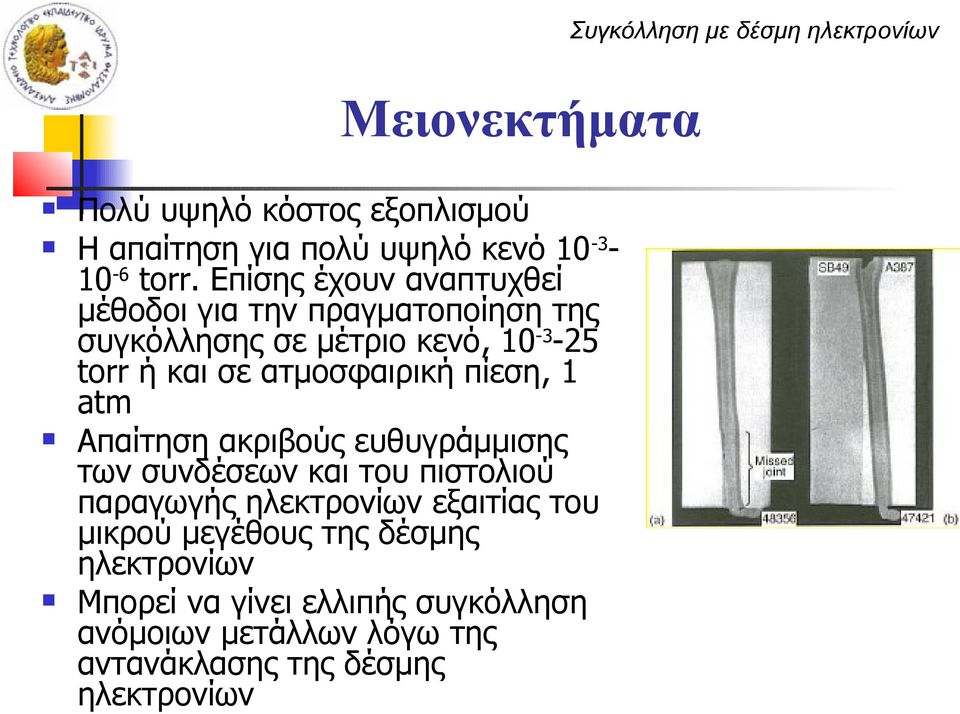

9 Συγκόλληση με δέσμη ηλεκτρονίων Μειονεκτήματα Πολύ υψηλό κόστος εξοπλισμού Η απαίτηση για πολύ υψηλό κενό torr. Επίσης έχουν αναπτυχθεί μέθοδοι για την πραγματοποίηση της συγκόλλησης σε μέτριο κενό, torr ή και σε ατμοσφαιρική πίεση, 1 atm Απαίτηση ακριβούς ευθυγράμμισης των συνδέσεων και του πιστολιού παραγωγής ηλεκτρονίων εξαιτίας του μικρού μεγέθους της δέσμης ηλεκτρονίων Μπορεί να γίνει ελλιπής συγκόλληση ανόμοιων μετάλλων λόγω της αντανάκλασης της δέσμης ηλεκτρονίων

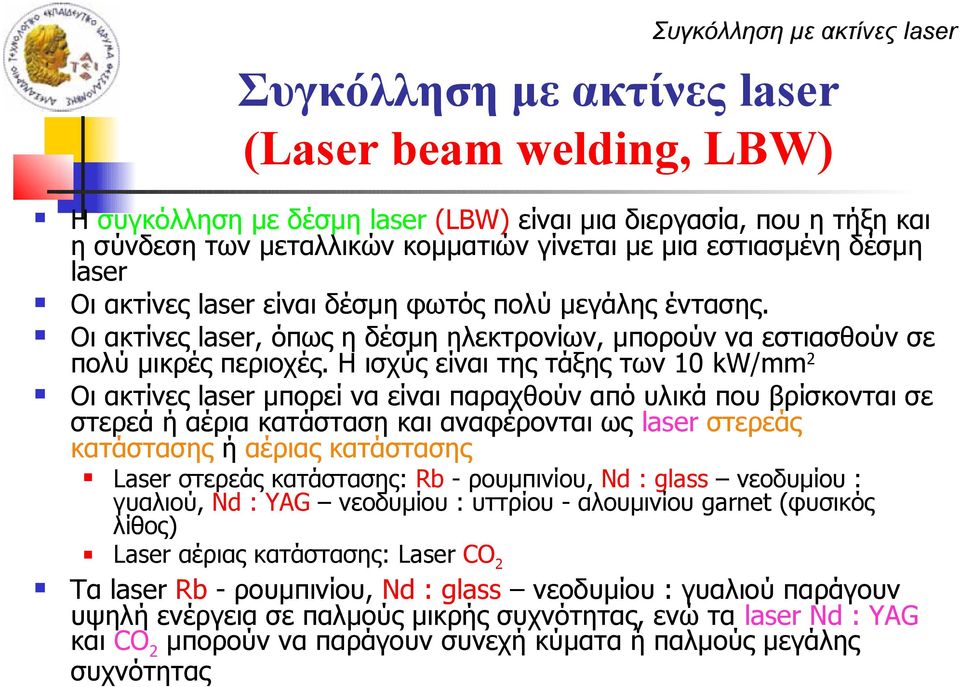

10 (Laser beam welding, LBW) Η συγκόλληση με δέσμη laser (LBW) είναι μια διεργασία, που η τήξη και η σύνδεση των μεταλλικών κομματιών γίνεται με μια εστιασμένη δέσμη laser Οι ακτίνες laser είναι δέσμη φωτός πολύ μεγάλης έντασης. Οι ακτίνες laser, όπως η δέσμη ηλεκτρονίων, μπορούν να εστιασθούν σε πολύ μικρές περιοχές. Η ισχύς είναι της τάξης των 10 kw/mm2 Οι ακτίνες laser μπορεί να είναι παραχθούν από υλικά που βρίσκονται σε στερεά ή αέρια κατάσταση και αναφέρονται ως laser στερεάς κατάστασης ή αέριας κατάστασης Laser στερεάς κατάστασης: Rb - ρουμπινίου, Nd : glass νεοδυμίου : γυαλιού, Nd : YAG νεοδυμίου : υττρίου - αλουμινίου garnet (φυσικός λίθος) Laser αέριας κατάστασης: Laser CO2 Τα laser Rb - ρουμπινίου, Nd : glass νεοδυμίου : γυαλιού παράγουν υψηλή ενέργεια σε παλμούς μικρής συχνότητας, ενώ τα laser Nd : YAG και CO2 μπορούν να παράγουν συνεχή κύματα ή παλμούς μεγάλης συχνότητας

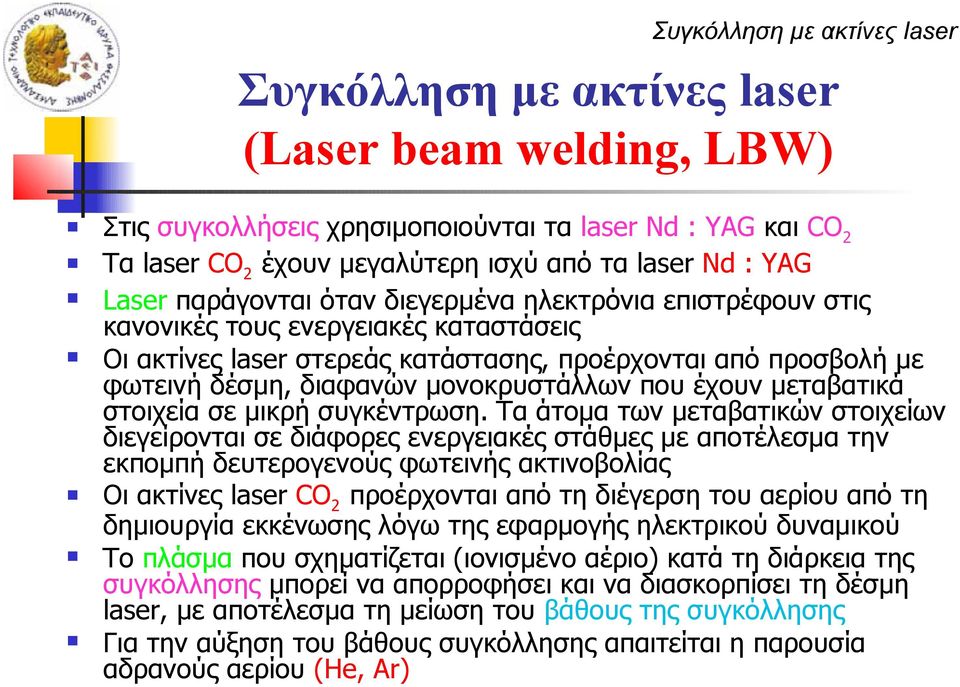

11 (Laser beam welding, LBW) Στις συγκολλήσεις χρησιμοποιούνται τα laser Nd : YAG και CO2 Τα laser CO2 έχουν μεγαλύτερη ισχύ από τα laser Nd : YAG Laser παράγονται όταν διεγερμένα ηλεκτρόνια επιστρέφουν στις κανονικές τους ενεργειακές καταστάσεις Οι ακτίνες laser στερεάς κατάστασης, προέρχονται από προσβολή με φωτεινή δέσμη, διαφανών μονοκρυστάλλων που έχουν μεταβατικά στοιχεία σε μικρή συγκέντρωση. Τα άτομα των μεταβατικών στοιχείων διεγείρονται σε διάφορες ενεργειακές στάθμες με αποτέλεσμα την εκπομπή δευτερογενούς φωτεινής ακτινοβολίας Οι ακτίνες laser CO2 προέρχονται από τη διέγερση του αερίου από τη δημιουργία εκκένωσης λόγω της εφαρμογής ηλεκτρικού δυναμικού Το πλάσμα που σχηματίζεται (ιονισμένο αέριο) κατά τη διάρκεια της συγκόλλησης μπορεί να απορροφήσει και να διασκορπίσει τη δέσμη laser, με αποτέλεσμα τη μείωση του βάθους της συγκόλλησης Για την αύξηση του βάθους συγκόλλησης απαιτείται η παρουσία αδρανούς αερίου (He, Ar)

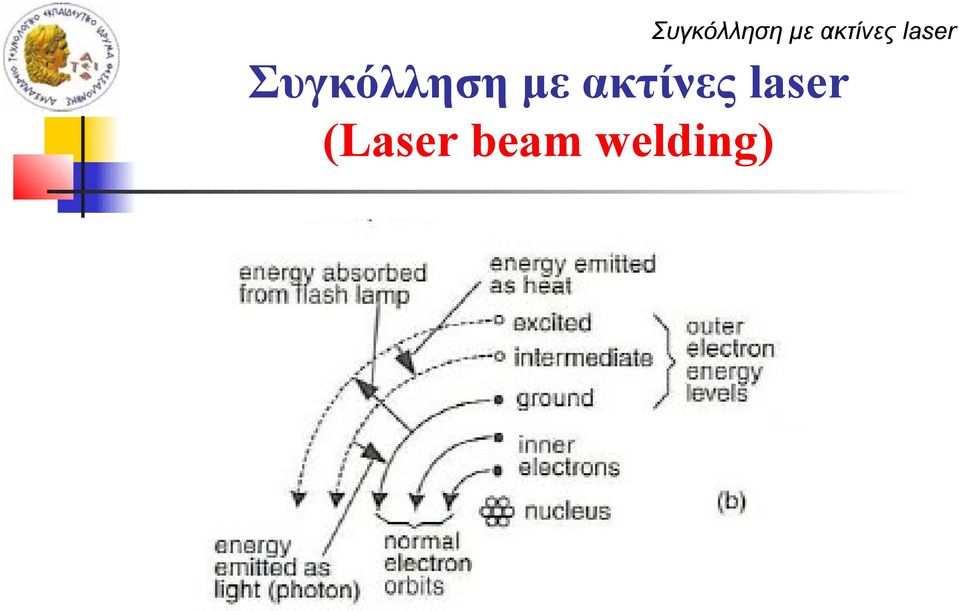

12 (Laser beam welding)

13 (Laser beam welding)

14 (Laser beam welding)

15 (Laser beam welding) shielding gas nozzle (optional) Laser beam Plasma plume Molten material workpiece motion Keyhole welding

16 (Laser beam welding) CO2 χαλύβδινου ελάσματος Α633 πάχους 13 mm. Διεργασίες τήξης της επιφάνειας έχουν ως αποτέλεσμα την πλήρη διείσδυση των ακτινών laser Υψηλή αντανακλαστικότητα μπορεί να προκαλέσει προβλήματα στη συγκόλληση με ακτίνες laser Τροποποίηση της επιφάνειας, π.χ. τράχυνση, οξείδωση και επικάλυψη μπορεί να μειώσει σημαντικά την αντανακλαστικότητα Η δέσμη laser μπορεί να χρησιμοποιηθεί σε συνδυασμό με συγκόλληση τόξου, όπως GMAW για την επίτευξη μεγαλύτερης διείσδυσης

17 Πλεονεκτήματα Επιτυγχάνονται συγκολλήσεις μεγάλου βάθους και μικρού πλάτους σε υψηλή ταχύτητα συγκόλλησης Μικρή θερμικά επηρεαζόμενη ζώνη (ΘΕΖ) Μικρή παραμόρφωση Μπορεί να χρησιμοποιηθεί για τη συγκόλληση ανόμοιων μετάλλων ποικίλου μεγέθους

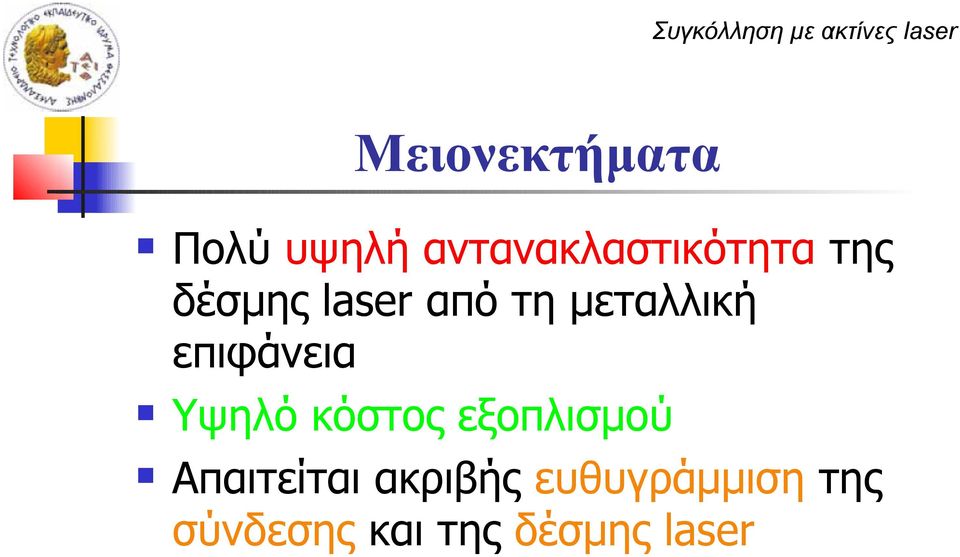

18 Μειονεκτήματα Πολύ υψηλή αντανακλαστικότητα της δέσμης laser από τη μεταλλική επιφάνεια Υψηλό κόστος εξοπλισμού Απαιτείται ακριβής ευθυγράμμιση της σύνδεσης και της δέσμης laser

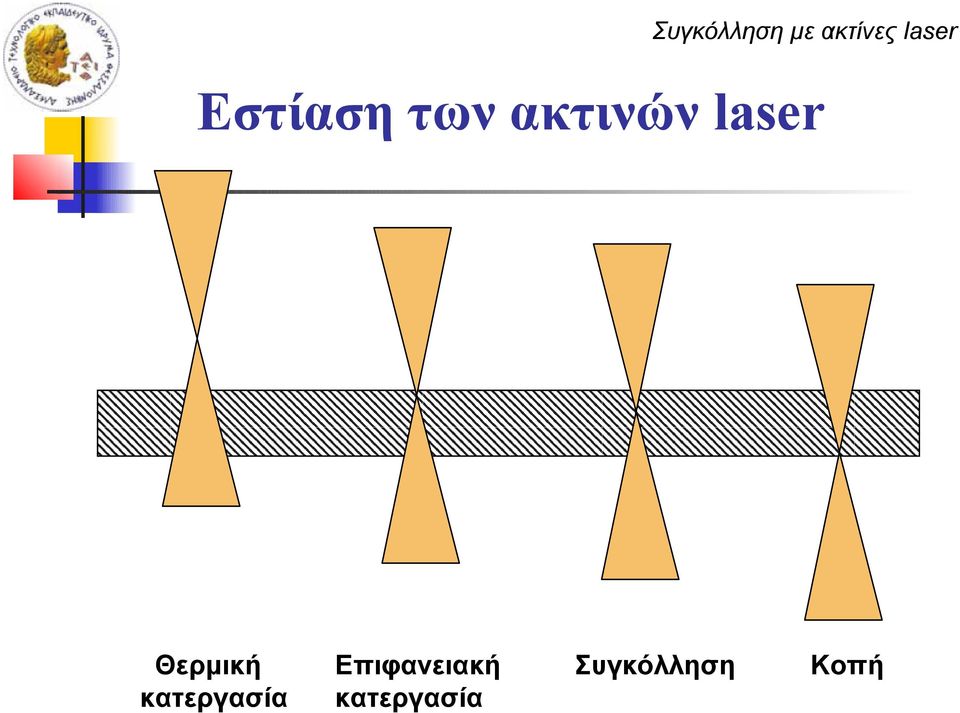

19 Εστίαση των ακτινών laser Θερμική κατεργασία Επιφανειακή κατεργασία Συγκόλληση Κοπή

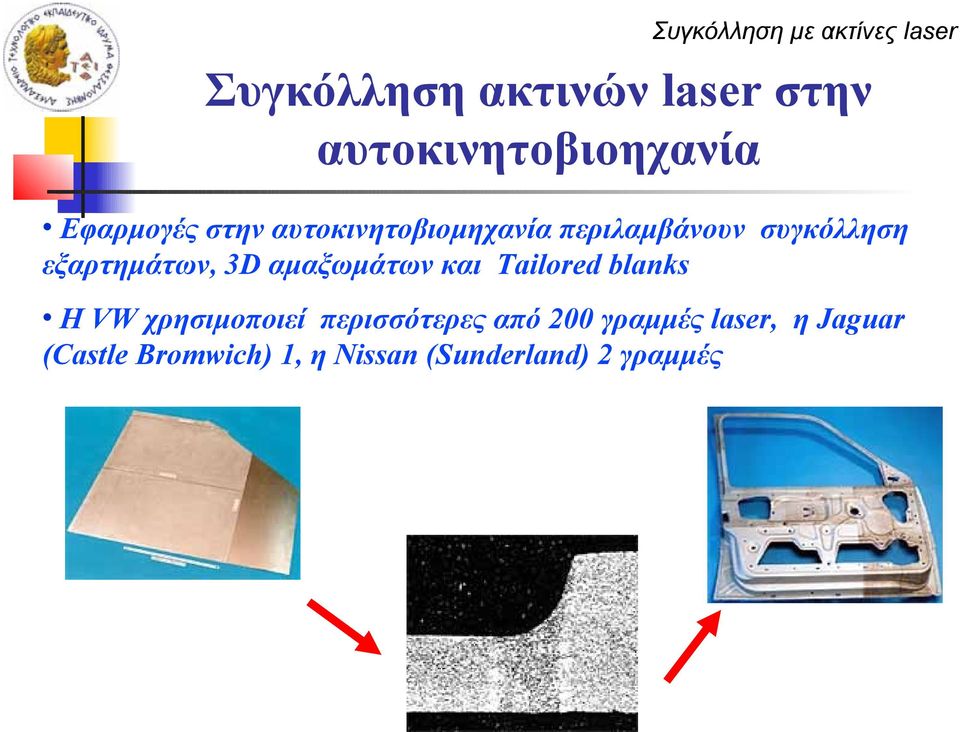

20 Συγκόλληση ακτινών laser στην αυτοκινητοβιοηχανία Εφαρμογές στην αυτοκινητοβιομηχανία περιλαμβάνουν συγκόλληση εξαρτημάτων, 3D αμαξωμάτων και Tailored blanks Η VW χρησιμοποιεί περισσότερες από 200 γραμμές laser, η Jaguar (Castle Bromwich) 1, η Nissan (Sunderland) 2 γραμμές

21 Συγκόλληση ακτινών laser στην ναυπηγική Χρήση ενός fiber laser 10 kw στην κατασκευή πλοίων Υβριδικό σύστημα συγκόλλησης με laser

22 Σημειακές συγκολλήσεις και μικροσυγκολλήσεις Εργαλεία επιδιόρθωσης καλουπιών Ιατρικές συσκευές σημειακές συγκολλήσεις μεγέθους 400µm σε ορθοδοντικά σιδεράκια Αισθητήρες Κεφαλές Διαβάσματος/Γραφής Ξυράφι ξυριστικών

23 Άλλες εφαρμογές των συγκολλήσεων laser Κύρια χαρακτηριστικά της κοπής με laser: Εφαρμογή σε μια μεγάλη ποικιλία υλικών Στενή ζώνη κοπής Μη ύπαρξη επαφής Καλή ποιότητα άκρων (τετράγωνα, καθαρά και χωρίς γρέζια) Πολύ στενή ΘΕΖ, χαμηλή εισροή θερμότητας Πολύ υψηλή επαναληψιμότηατα και ακρίβεια Στην πραγματικότητα μπορεί να κοπεί οποιοδήποτε υλικό

24 Εξελίξεις στις συγκολλήσεις laser Υβριδική συγκόλληση Συνδυασμός συγκόλλησης τόξου και ακτινών laser Κατάλληλη στην περίπτωση κακής συναρμογής Το πρόσθετο υλικό μπορεί να τροποποιήσει το μέταλλο συγκόλλησης Καλύτερα αποτελέσματα από τα αναμενόμενα

25 Συγκόλληση πλάσματος Συγκόλληση πλάσματος (Plasma arc welding, PAW) Η συγκόλληση τόξου πλάσματος (PAW) είναι μια διεργασία, που η τήξη και η σύνδεση των μεταλλικών κομματιών γίνεται με ένα εστιασμένο τόξο, που αναπτύσσεται μεταξύ ενός ηλεκτροδίου βολφραμίου και των μεταλλικών κομματιών Με την ονομασία πλάσμα εννοούμε την ατμόσφαιρα ιονισμένου αερίου με υψηλή θερμοκρασία, αποτελούμενη από θετικά ιόντα και ηλεκτρόνια, που σχηματίζουν τη στήλη του ηλεκτρικού τόξου, η οποία άγει το ρεύμα Η PAW είναι παρόμοια διεργασία με τη συγκόλληση τόξου βολφραμίου (GTAW), με τη διαφορά ότι χρησιμοποιείται ένα αέριο ακροφυσίου (orifice gas) και ένα προστατευτικό αέριο (shielding gas) Ο εστιασμός του τόξου οφείλεται στη δράση ενός ακροφυσίου στένωσης αερίου Το ηλεκτρόδιο βολφραμίου βρίσκεται στο εσωτερικό του ακροφυσίου και το άναμμα του τόξου επιτυγχάνεται με τη βοήθεια ξεχωριστή πηγής ρεύματος υψηλής συχνότητας, μεταξύ της άκρης του ηλεκτροδίου και του ακροφυσίου. Η ψύξη του ακροφυσίου γίνεται με την κυκλοφορία νερού Κατόπιν το τόξο μεταφέρεται μεταξύ της άκρης του ηλεκτροδίου και του μεταλλικού κομματιού

26 Συγκόλληση πλάσματος Συγκόλληση πλάσματος (Plasma arc welding)

27 Συγκόλληση πλάσματος Συγκόλληση πλάσματος (Plasma arc welding)

28 Συγκόλληση πλάσματος Σχηματισμός ματιού (Keyholing) a) b) c) d) e) Δέσμη υψηλής ενέργειας σχηματίζει λουτρό λιωμένου μετάλλου στην επιφάνεια Το λιωμένο μέταλλο αρχίζει να εξατμίζεται, με συνέπεια το σχηματισμό κρατήρα, που επιτρέπει την περαιτέρω διείσδυση Η τάση ατμών εξαναγκάζει το λιωμένο υλικό να μεταφέρεται στις πλευρές του κρατήρα και η διείσδυση συνεχίζεται Η δέσμη ενέργειας βγαίνει από την άλλη πλευρά της σύνδεσης, σχηματίζοντας "μάτι" με πλευρές λιωμένου μετάλλου, οι οποίες συγκρατούνται από την τάση ατμών και την επιφανειακή τάση Τα υπό συγκόλληση κομμάτια μετακινούνται σε σχέση με τη δέσμη, με συνέπεια το λιώσιμο νέου υλικού και τη ψύξη και στερεοποίηση του προγενέστερου νέου υλικού

29 Συγκόλληση πλάσματος Σχηματισμός ματιού (Keyholing) Ο σχηματισμός "ματιού" είναι μια ένδειξη πλήρους διείσδυσης, που επιτρέπει τη συγκόλληση με υψηλή ταχύτητα (για πάχος mm) Απαιτείται κατάλληλος συνδυασμός ροής αερίου ακροφυσίου, ταχύτητας μετακίνησης μεταλλικού κομματιού και έντασης ρεύματος συγκόλλησης Το πλασμικό τόξο συνήθως μοιάζει με ποτήρι κρασιού Σύγκριση του μήκους του τόξου στη συγκόλληση πλάσματος (PAW) και στη συγκόλληση βολφραμίου (GTAW)

30 Συγκόλληση πλάσματος Πλεονεκτήματα Το ηλεκτρόδιο βρίσκεται στο εσωτερικό του ακροφυσίου και συνεπώς δεν υπάρχει μόλυνση του μετάλλου της κόλλησης Μικρότερη ευαισθησία στη μεταβολή του μήκους τόξου Πλήρης διείσδυση Υψηλή ταχύτητα διείσδυσης

31 Συγκόλληση πλάσματος Μειονεκτήματα Μεγαλύτερη πολυπλοκότητα Ανάγκη ακριβέστερης προετοιμασίας των συγκολλούμενων εξαρτημάτων Απαιτείται κατάλληλη διαμόρφωση της άκρης του ηλεκτροδίου, ακριβέστερη τοποθέτηση των υπό συγκόλληση κομματιών και επιλογή κατάλληλου ακροφυσίου Ο εξοπλισμός είναι ακριβότερος

32 Θερμιτοσυγκόλληση Θερμιτοσυγκόλληση (Thermit welding, TW) Η θερμιτοσυγκόλληση (TW) είναι μια διεργασία στην οποία η θερμότητα που απαιτείται για τη συγκόλληση προέρχεται από τη χημική αντίδραση του θερμίτη Θερμίτης = μίγμα αργιλίου, Al (μικροί κόκκοι) και κονιοποιημένου οξειδίου του σιδήρου, Fe3O4, το οποίο θερμαινόμενο αντιδρά χημικώς και δίνει μια μεγάλη ποσότητα θερμότητας και ελεύθερο σίδηρο (εξώθερμη αντίδραση) Μια τυπική αντίδραση είναι η ακόλουθη: 3Fe3O4 + 8 Al 9 Fe + 4 Al2O3 Το πρόσθετο υλικό προέρχεται από το λιωμένο μέταλλο Η διεργασία αν και χρησιμοποιείται για τη σύνδεση μεταλλικών κομματιών, έχει περισσότερες ομοιότητες με τη χύτευση από ότι με τη συγκόλληση

33 Θερμιτοσυγκόλληση Θερμιτοσυγκόλληση (Thermit welding, TW) Θερμιτοσυγκόλληση: (1) Έναυση του θερμίτη (2) υπέρθερμο μέταλλο ρέει στο καλούπι (3) το μέταλλο στερεοποιείται με αποτέλεσμα το σχηματισμό συγκολλητής σύνδεσης.

34 Θερμιτοσυγκόλληση Εφαρμογές θερμιτοσυγκόλλησης Συγκόλληση των σιδηροτροχιών τρένων Επιδιόρθωση των ρωγμών σε μεγάλα χυτά και σφυρήλατα κομμάτια Η επιφάνεια συγκόλλησης είναι συχνά αρκετά με συνέπεια να μην απαιτείται φινίρισμα

35 Συγκολλήσεις μετάλλων Μέθοδοι σύνδεσης των μετάλλων (Συγκολλήσεις τήξης) (Άλλες τεχνικές σύνδεσης) (Συγκολλήσεις αερίου) (Οξυγονοκόλληση) (Συγκολλήσεις τόξου) (Κοχλιοσύνδεση) (Ήλωση) (Μπρουντζοκόλληση) (Κασσιτεροκόλληση) (Σύνδεση με κόλλα) (Συγκολλήσεις με εστιασμένη δέσμη ενέργειας) (Συγκολλήσεις τριβής)

36 Συγκολλήσεις μετάλλων Ταξινόμηση μεθόδων συγκόλλησης (i). Συγκολλήσεις τόξου (Arc Welding) Τόξου γραφίτη (Carbon arc) Τόξου μετάλλου (Metal arc, SMAW) Μετάλλου - προστατευτικού αερίου (Metal inert gas, MIG, GMAW) Βολφραμίου-προστατευτικού αερίου (Tungsten inert gas, TIG, GTAW) Τόξου σύρματος με πυρήνα συλλιπάσματος (Flux cored arc welding, FCAW) Τόξου πλάσματος (Plasma arc, PAW) Με βυθιζόμενο τόξο (Submerged arc, SAW) Ηλεκτροσκωριακή (Electro-slag, ESW) (ii). Συγκολλήσεις αερίου (Gas Welding) Οξυγόνου - Ασετιλίνης Αέρα - Ασετιλίνης Οξυγόνου - Υδρογόνου (iii). Συγκολλήσεις αντίστασης (Resistance Welding) Κατά άκρα (Butt) Κατά σημεία (Spot) Ραφής (Seam) Με προεκβολές (Projection) Με πρόσκρουση (Percussion) (iv). Θερμιτοσυγκόλληση (Thermit Welding) (v). Συγκολλήσεις πίεσης (Solid State Welding) Με Με Με Με τριβή (Friction) υπερήχους (Ultrasonic) διάχυση (Diffusion) έκρηξη (Explosive) (vi). Νεώτερες μέθοδοι συγκόλλησης Με δέσμη ηλεκτρονίων (Electron-beam) Με laser (Laser-beam) (vii). ΚασσιτεροκολλήσειςΜπρουντζοκολλήσεις (Soldering-Brazing) (viii).εργασίες συναφείς με τις συγκολλήσεις Οξυγονοκοπή (Oxy-acetylene cutting) Κοπή ηλεκτρικού τόξου (Arc cutting) Hard facing

37 Συγκολλήσεις μετάλλων Ο ρόλος της πηγής θερμότητας στη συγκόλληση Ο τρόπος μετάδοσης της θερμότητας είναι σημαντικός για μια συγκόλληση Για παράδειγμα, στη μέθοδο GTAW με μια πηγή 1,5 kw, το τόξο συγκεντρώνεται σε μια περιοχή διαμέτρου 6 mm και μπορεί πού εύκολα να παράγει λουτρό (τηγμένο μέταλλο). Αντίθετα ένα πιστολάκι μαλλιών ίδιας ισχύος, 1,5 kw, μπορεί απλά να θερμάνει το έλασμα, χωρίς να προκαλέσει τήξη Καθώς η απόδοση της πηγής θερμότητας αυξάνεται, η απαιτούμενη θερμότητα για τη τήξη του μεταλλικού κομματιού μειώνεται Μεταβολή της θερμότητας που εισάγεται στο έλασμα σε σχέση με την απόδοση της πηγής (power density) Απόδοση της πηγής θερμότητας- Power density Μεγαλύτερο βάθος διείσδυσης Μεγαλύτερες ταχύτητες Καλύτερη ποιότητα συγκόλλησης Λιγότερα προβλήματα στο έλασμα

38 Συγκολλήσεις μετάλλων Ο ρόλος της πηγής θερμότητας στη συγκόλληση Μεταβολή της αντοχής σε σχέση με την εισροή θερμότητας ανά μονάδα μήκους της συγκόλλησης και ανά μονάδα πάχους του ελάσματος Σύγκριση της γωνιακής παραμόρφωσης ελάσματος μεταξύ των μεθόδων συγκόλλησης EBW και GTAW Εισροή θερμότητας Εισροή θερμότητας Αντοχή συγκόλλησης Παραμορφώσεις στο έλασμα

39 Συγκολλήσεις τήξης Διεργασίες συγκόλλησης και υλικά

40 Συγκολλήσεις τήξης Σύγκριση του ρυθμού εναπόθεσης μεταξύ διαφορετικών διεργασιών συγκόλλησης τόξου

41 Συγκολλήσεις τήξης Γενικά χαρακτηριστικά των συγκολλήσεων τήξης

42 Διάφοροι μέθοδοι σύνδεσης Σύγκριση διάφορων μεθόδων σύνδεσης

Συγκολλήσεις μετάλλων

Συγκολλήσεις μετάλλων Συγκόλληση τόξου με προστατευτικό αέριο Συγκόλληση τόξου με επενδυμένο ηλεκτρόδιο (Gas metal arc welding, GMAW ή MIG (Shielded metal arc welding, SMAW ή MMA) ή MAG) Παναγιώτης Ματζινός, Επιστημονικός Συνεργάτης

Διαβάστε περισσότερα

Συγκόλληση τόξου μεταλλικού ηλεκτροδίου με προστατευτικό αέριο (GMAW)

Συγκόλληση τόξου μεταλλικού ηλεκτροδίου με προστατευτικό αέριο (GMAW) Συγκόλληση τόξου μεταλλικού ηλεκτροδίου με προστατευτικό αέριο (GMAW) Συγκόλληση τόξου με προστατευτικό αέριο (Gas metal arc welding, GMAW, Metal inert gas, MIG και Metal active gas, MAG) Παναγιώτης Ματζινός,

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 08 Έλεγχος Συγκολλήσεων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεόδωρος Λούτας Δρ Χρήστος Κατσιρόπουλος Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011

Διαβάστε περισσότερα

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 2: Μέθοδοι Συγκόλλησης Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 2: Μέθοδοι Συγκόλλησης Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Επιστήμη και Τεχνολογία Συγκολλήσεων Ενότητα 2: Μέθοδοι Συγκόλλησης Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης

Διαβάστε περισσότερα

Μέθοδοι συγκόλλησης με παρουσία προστατευτικού αερίου

Μέθοδοι συγκόλλησης με παρουσία προστατευτικού αερίου Μάθημα 4.3 Μέθοδοι συγκόλλησης με παρουσία προστατευτικού αερίου 6.1. Εισαγωγή Στις ηλεκτροσυγκολλήσεις τόξου είναι απαραίτητη η παρουσία προστατευτικής ατμόσφαιρας. Ο ρόλος της είναι να προστατεύσει το

Διαβάστε περισσότερα

Μη Καταστροφικός Έλεγχος

Μη Καταστροφικός Έλεγχος Μη Καταστροφικός Έλεγχος Συγκολλήσεις 1 Διδάσκων: Καθηγητής Θεοδουλίδης Θεόδωρος Επιμέλεια Παρουσιάσεων: Κουσίδης Σάββας Πρότυπο: ΕΝ 1090-1 Ένα νέο Ευρωπαϊκό πρότυπο που αφορά τις μεταλλικές κατασκευές,

Διαβάστε περισσότερα

ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ

ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ ΔΗΜΟΚΡΙΤΕΙΟ ΠΑΝΕΠΙΣΤΗΜΕΙΟ ΘΡΑΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΑΡΑΓΩΓΗΣ κ ΔΙΟΙΚΗΣΗΣ ΤΟΜΕΑΣ ΥΛΙΚΩΝ, ΔΙΕΡΓΑΣΙΩΝ κ ΜΗΧΑΝΟΛΟΓΙΑΣ ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ Παραουσίαση μαθήματος με διαφάνειες στο

Διαβάστε περισσότερα

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 1: Εισαγωγή Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 1: Εισαγωγή Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Επιστήμη και Τεχνολογία Συγκολλήσεων Ενότητα 1: Εισαγωγή Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative

Διαβάστε περισσότερα

ΕΙΔΙΚΑ ΚΕΦΑΛΑΙΑ ΣΥΓΧΡΟΝΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΠΑΡΑΓΩΓΗΣ

ΕΙΔΙΚΑ ΚΕΦΑΛΑΙΑ ΣΥΓΧΡΟΝΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΠΑΡΑΓΩΓΗΣ ΕΙΔΙΚΑ ΚΕΦΑΛΑΙΑ ΣΥΓΧΡΟΝΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΠΑΡΑΓΩΓΗΣ Ενότητα 3: Βασικές Τεχνολογίες Σύνδεσης και Συναρμολόγησης Ι. Γιαννατσής Τμ. Βιομηχανικής Διοίκησης & Τεχνολογίας Πανεπιστήμιο Πειραιώς Σύντηξη/Αυτογενής

Διαβάστε περισσότερα

Μέθοδοι συγκολλήσεων

Μέθοδοι συγκολλήσεων Μέθοδοι συγκολλήσεων Συγκολλήσεις τήξης-στερεοποίησης Συγκολλήσεις στερεάς φάσης Κολλήσεις Νοε-14 Γ. Βοσνιάκος Μέθοδοι συγκολλήσεων - ΕΜΤ Άδεια Χρήσης Το παρόν υλικό υπόκειται σε άδειες χρήσης Creative

Διαβάστε περισσότερα

Επιστήμη και Τεχνολογία Συγκολλήσεων

Επιστήμη και Τεχνολογία Συγκολλήσεων Επιστήμη και Τεχνολογία Συγκολλήσεων Ενότητα 3: Μετάδοση θερμότητας στις συγκολλήσεις Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται

Διαβάστε περισσότερα

Αυτογενείς συγκολλήσεις: Ηλεκτροσυγκολλήσεις τόξου

Αυτογενείς συγκολλήσεις: Ηλεκτροσυγκολλήσεις τόξου Αυτογενείς συγκολλήσεις: Ηλεκτροσυγκολλήσεις τόξου Συγκόλληση τόξου με επενδυμένο ηλεκτρόδιο Η SMAW συγκόλληση είναι ιδιαίτερα κατάλληλη (Shielded metal arc welding, SMAW ή MMA) για εργασίες συντήρησης

Διαβάστε περισσότερα

Κεφάλαιο 2. Οι βασικές Μέθοδοι Συγκόλλησης. 2.1 Συγκόλληση με επενδυμένα ηλεκρόδια (SMAW) Εισαγωγή ΠΕΡΙΕΧΟΜΕΝΑ

Κεφάλαιο 2. Οι βασικές Μέθοδοι Συγκόλλησης. 2.1 Συγκόλληση με επενδυμένα ηλεκρόδια (SMAW) Εισαγωγή ΠΕΡΙΕΧΟΜΕΝΑ Κεφάλαιο 2 Οι βασικές Μέθοδοι Συγκόλλησης ΠΕΡΙΕΧΟΜΕΝΑ 2.1 Συγκόλληση με επενδυμένα ηλεκρόδια (SMAW) 2.2 Συγκόλληση TIG ή GTAW 2.3 Συγκόλληση MIG GMAW 2.4 Συγκόλληση με βυθισμένο τόξο (SAW) 2.5 Επιλογή

Διαβάστε περισσότερα

ΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ

ΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ ΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ Α. ΔΙΑΜΟΡΦΩΣΕΙΣ ΠΛΑΣΤΙΚΗ ΠΑΡΑΜΟΡΦΩΣΗ ΣΤΗΝ ΕΥΣΤΑΘΗ ΠΕΡΙΟΧΗ Α.1. Ποια οικογένεια υλικών αφορά η μορφοποίησή τους με διαμόρφωση; Χρησιμοποιώντας ένα τυπικό διάγραμμα εφελκυσμού, αναφέρετε

Διαβάστε περισσότερα

ΚΟΠΗ ΜΕ ΗΛΕΚΤΡΟΔΙΑΒΡΩΣΗ ELECTRICAL DISCHARGE MACHINING ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ ΙΙ

ΚΟΠΗ ΜΕ ΗΛΕΚΤΡΟΔΙΑΒΡΩΣΗ ELECTRICAL DISCHARGE MACHINING ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ ΙΙ ΚΟΠΗ ΜΕ ΗΛΕΚΤΡΟΔΙΑΒΡΩΣΗ --------- ELECTRICAL DISCHARGE MACHINING ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ ΙΙ Γενικά περί κοπής με ηλεκτροδιάβρωση Κόβουμε υλικά που είναι αγωγοί του ηλεκτρισμού Κόβουμε σκληρά ή εξωτικά

Διαβάστε περισσότερα

ΚΑΤΕΡΓΑΣΙΕΣ ΚΟΠΗΣ ΜΕΤΑΛΛΩΝ «ΤΟΞΟΥ ΠΛΑΣΜΑΤΟΣ»

ΚΑΤΕΡΓΑΣΙΕΣ ΚΟΠΗΣ ΜΕΤΑΛΛΩΝ «ΤΟΞΟΥ ΠΛΑΣΜΑΤΟΣ» ΚΑΤΕΡΓΑΣΙΕΣ ΚΟΠΗΣ ΜΕΤΑΛΛΩΝ «ΤΟΞΟΥ ΠΛΑΣΜΑΤΟΣ» Τα χαρακτηριστικά του τόξου Πλάσματος Το Πλάσμα ορίζεται ως «το σύνολο από φορτισμένα σωματίδια, που περιέχει περίπου ίσο αριθμό θετικών ιόντων και ηλεκτρονίων

Διαβάστε περισσότερα

Μετρήσεις Διατάξεων Laser Ανιχνευτές Σύμφωνης Ακτινοβολίας. Ιωάννης Καγκλής Φυσικός Ιατρικής Ακτινοφυσικός

Μετρήσεις Διατάξεων Laser Ανιχνευτές Σύμφωνης Ακτινοβολίας. Ιωάννης Καγκλής Φυσικός Ιατρικής Ακτινοφυσικός Μετρήσεις Διατάξεων Laser Ανιχνευτές Σύμφωνης Ακτινοβολίας Ιωάννης Καγκλής Φυσικός Ιατρικής Ακτινοφυσικός Maximum Permissible Exposure (MPE) - Nominal Hazard Zone (NHZ) Μέγιστη Επιτρεπτή Έκθεση (MPE) Το

Διαβάστε περισσότερα

Φυλλάδιο προϊόντος. Προστατευτικό αέριο. Αέρια συγκόλλησης ανθρακούχων & χαμηλά κραματωμένων χαλύβων.

Φυλλάδιο προϊόντος. Προστατευτικό αέριο. Αέρια συγκόλλησης ανθρακούχων & χαμηλά κραματωμένων χαλύβων. Φυλλάδιο προϊόντος Προστατευτικό αέριο. Αέρια συγκόλλησης ανθρακούχων & χαμηλά κραματωμένων χαλύβων. 03 Ο χάλυβας αποτελεί τη μεγαλύτερη και πιο ευρέως χρησιμοποιούμενη ομάδα δομικών υλικών. Καλύπτει

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 5.1 ΤΟΠΙΚΑ ΘΕΡΜΕΣ ΚΑΤΕΡΓΑΣΙΕΣ

ΚΕΦΑΛΑΙΟ 5.1 ΤΟΠΙΚΑ ΘΕΡΜΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 67 ΚΕΦΑΛΑΙΟ 5.1 ΤΟΠΙΚΑ ΘΕΡΜΕΣ ΚΑΤΕΡΓΑΣΙΕΣ Υπό το γενικό αυτό τίτλο περιλαμβάνονται κατεργασίες μετάλλων κατά τις οποίες ο κύριος όγκος του υλικού βρίσκεται σε θερμοκρασία περιβάλλοντος,

Διαβάστε περισσότερα

ΕΚΠΑΙΔΕΥΤΙΚΕΣ ΕΡΩΤΗΣΕΙΣΠΟΛΛΑΠΛΩΝΕΠΙΛΟΓΩΝ

ΕΚΠΑΙΔΕΥΤΙΚΕΣ ΕΡΩΤΗΣΕΙΣΠΟΛΛΑΠΛΩΝΕΠΙΛΟΓΩΝ ΕΚΠΑΙΔΕΥΤΙΚΕΣ ΕΡΩΤΗΣΕΙΣΠΟΛΛΑΠΛΩΝΕΠΙΛΟΓΩΝ Ρηγματώσεις στο κέντρο του μετάλλου κατά την χρήση της μεθόδου βυθισμένου τόξου με υψηλό ρεύμα μπορούν να οφείλονται ΕΡΩΤΗΣΗ 1 ΕΡΩΤΗΣΗ 2 Ποιά από τα παρακάτω είναι

Διαβάστε περισσότερα

Από πού προέρχεται η θερμότητα που μεταφέρεται από τον αντιστάτη στο περιβάλλον;

Από πού προέρχεται η θερμότητα που μεταφέρεται από τον αντιστάτη στο περιβάλλον; 3. ΗΛΕΚΤΡΙΚΗ ΕΝΕΡΓΕΙΑ Ένα ανοικτό ηλεκτρικό κύκλωμα μετατρέπεται σε κλειστό, οπότε διέρχεται από αυτό ηλεκτρικό ρεύμα που μεταφέρει ενέργεια. Τα σπουδαιότερα χαρακτηριστικά της ηλεκτρικής ενέργειας είναι

Διαβάστε περισσότερα

ΣΥΓΚΟΛΛΗΣΕΙΣ ΠΑΙ ΑΓΩΓΙΚΟ ΙΝΣΤΙΤΟΥΤΟ ΤΕΧΝΙΚΑ ΕΠΑΓΓΕΛΜΑΤΙΚΑ ΕΚΠΑΙ ΕΥΤΗΡΙΑ. Ειδικότητα: Αµαξωµάτων ΜΗΧΑΝΟΛΟΓΙΚΟΣ ΤΟΜΕΑΣ

ΣΥΓΚΟΛΛΗΣΕΙΣ ΠΑΙ ΑΓΩΓΙΚΟ ΙΝΣΤΙΤΟΥΤΟ ΤΕΧΝΙΚΑ ΕΠΑΓΓΕΛΜΑΤΙΚΑ ΕΚΠΑΙ ΕΥΤΗΡΙΑ. Ειδικότητα: Αµαξωµάτων ΜΗΧΑΝΟΛΟΓΙΚΟΣ ΤΟΜΕΑΣ ΥΠΟΥΡΓΕΙΟ ΕΘΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΚΑΙ ΘΡΗΣΚΕΥΜΑΤΩΝ ΠΑΙ ΑΓΩΓΙΚΟ ΙΝΣΤΙΤΟΥΤΟ Α. Ασηµακόπουλος Κ. ιακουµάκος ΣΥΓΚΟΛΛΗΣΕΙΣ ΤΕΧΝΙΚΑ ΕΠΑΓΓΕΛΜΑΤΙΚΑ ΕΚΠΑΙ ΕΥΤΗΡΙΑ Β Τάξη 1 ου Κύκλου Ειδικότητα: Αµαξωµάτων ΜΗΧΑΝΟΛΟΓΙΚΟΣ

Διαβάστε περισσότερα

Με τον όρο συγκόλληση εννοούμε γενικά την τοπική σύμφυση μετάλλων υπό υψηλή θερμοκρασία.

Με τον όρο συγκόλληση εννοούμε γενικά την τοπική σύμφυση μετάλλων υπό υψηλή θερμοκρασία. 5.3. ΣΥΓΚΟΛΛΗΣΕΙΣ Με τον όρο συγκόλληση εννοούμε γενικά την τοπική σύμφυση μετάλλων υπό υψηλή θερμοκρασία. Η σύμφυση αυτή είναι δυνατό να πραγματοποιηθεί μεταξύ ομοίων και ανόμοιων μετάλλων και με τη χρήση

Διαβάστε περισσότερα

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΝΑΥΠΗΓΩΝ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΝΑΥΠΗΓΙΚΗΣ ΤΕΧΝΟΛΟΓΙΑΣ Διπλωματική Εργασία ΜΕΛΕΤΗ ΜΕΤΩΠΙΚΩΝ ΣΥΓΚΟΛΛΗΣΕΩΝ ΝΑΥΠΗΓΙΚΟΥ ΧΑΛΥΒΑ DH36 ΜΕ ΤΙΣ ΜΕΘΟΔΟΥΣ GMAW ΚΑΙ FCAW

Διαβάστε περισσότερα

ΟΡΟΣΗΜΟ ΘΕΜΑ Δ. Δίνονται: η ταχύτητα του φωτός στο κενό c 0 = 3 10, η σταθερά του Planck J s και για το φορτίο του ηλεκτρονίου 1,6 10 C.

ΟΡΟΣΗΜΟ ΘΕΜΑ Δ. Δίνονται: η ταχύτητα του φωτός στο κενό c 0 = 3 10, η σταθερά του Planck J s και για το φορτίο του ηλεκτρονίου 1,6 10 C. Σε μια διάταξη παραγωγής ακτίνων X, η ηλεκτρική τάση που εφαρμόζεται μεταξύ της ανόδου και της καθόδου είναι V = 25 kv. Τα ηλεκτρόνια ξεκινούν από την κάθοδο με μηδενική ταχύτητα, επιταχύνονται και προσπίπτουν

Διαβάστε περισσότερα

Ηλεκτροσυγκόλληση βολφραμίου με αδρανές αέριο (TIG)

Ηλεκτροσυγκόλληση βολφραμίου με αδρανές αέριο (TIG) Ηλεκτροσυγκόλληση βολφραμίου με αδρανές αέριο (TIG) (Tungsten inert gas, TIG ) Παναγιώτης Ματζινός, Επιστημονικός Συνεργάτης Χημικός Μηχανικός, MPhil, PhD Τμήμα Οχημάτων, ΣΤΕΦ Εισαγωγή Η συγκόλληση τόξου

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ. Συγκολλήσεις

ΜΗΧΑΝΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ. Συγκολλήσεις Συγκολλήσεις Σχήμα 1 Η σύνδεση υλικών σε μια κατασκευή μπορεί να γίνει με συγκόλληση, ήλωση, κοχλίωση, κόλληση. Στο παρακάτω σχήμα φαίνεται η σύνδεση δύο εξαρτημάτων και με τις τρείς μεθόδους και γίνεται

Διαβάστε περισσότερα

Ηλεκτροσυγκολλήσεις αντίστασης (Resistance Welding)

Ηλεκτροσυγκολλήσεις αντίστασης (Resistance Welding) Ηλεκτροσυγκολλήσεις αντίστασης (Resistance Welding) Ηλεκτροσυγκόλληση αντίστασης κατά σημεία (Resistance spot welding, RSW) Παναγιώτης Ματζινός, Επιστημονικός Συνεργάτης Χημικός Μηχανικός, MPhil, PhD Τμήμα

Διαβάστε περισσότερα

Εκπομπή Φωτός Απορρόφηση φωτός

Εκπομπή Φωτός Απορρόφηση φωτός Εκπομπή Φωτός Απορρόφηση φωτός Ατομικό μοντέλο Ηλεκτρόνια κοντά στον πυρήνα βρίσκονται σε χαμηλή ενεργειακή στάθμη Συνεχές ενεργειακό φάσμα E i Ενέργεια ιονισμού E m E n E 2 E 1 θεμελιώδης κατάσταση Κάθε

Διαβάστε περισσότερα

Τυποποίηση ηλεκτροδίων Ηλεκτροσυγκόλλησης

Τυποποίηση ηλεκτροδίων Ηλεκτροσυγκόλλησης Τυποποίηση ηλεκτροδίων Ηλεκτροσυγκόλλησης Τα ηλεκτρόδια έχουν χωριστεί σε κατηγορίες και για την καθεμιά από αυτές ισχύουν διαφορετικά πρότυπα. Οι κατηγορίες που θα μας απασχολήσουν είναι: Ανθρακούχων

Διαβάστε περισσότερα

Η Συγκόλληση του Χαλκού και των κραμάτων του. Επιμέλεια: Βράιλας Κωνσταντίνος

Η Συγκόλληση του Χαλκού και των κραμάτων του. Επιμέλεια: Βράιλας Κωνσταντίνος Παπαθανασίου Α.Ε Τεχνολογική Συγκολλήσεως και Κοπής Μετάλλων Τεχνολογικές Ενημερώσεις: Άρθρο 3 Η Συγκόλληση του Χαλκού και των κραμάτων του. Επιμέλεια: Βράιλας Κωνσταντίνος Εισαγωγή Από όλα τα μέταλλα

Διαβάστε περισσότερα

Σύγχρονες Τεχνολογίες Συγκολλήσεων. Δρ Π.Π. Ψυλλάκη

Σύγχρονες Τεχνολογίες Συγκολλήσεων. Δρ Π.Π. Ψυλλάκη Σύγχρονες Τεχνολογίες Συγκολλήσεων Δρ Π.Π. Ψυλλάκη ΠΕΡΙΕΧΟΜΕΝΟ ΕΞΑΜΗΝΙΑΙΟΥ ΜΑΘΗΜΑΤΟΣ 1. Γενική εισαγωγή και μέθοδοι μη καταστροφικού ελέγχου 2. Κύριες τεχνικές συγκόλλησης τήξης 3. Μετάδοση θερμότητας

Διαβάστε περισσότερα

ΝΑΥΠΗΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ ΣΥΓΧΡΟΝΕΣ ΜΕΘΟΔΟΙ ΣΥΓΚΟΛΛΗΣΗΣ 1/89

ΝΑΥΠΗΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ ΣΥΓΧΡΟΝΕΣ ΜΕΘΟΔΟΙ ΣΥΓΚΟΛΛΗΣΗΣ 1/89 ΝΑΥΠΗΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ ΣΥΓΧΡΟΝΕΣ ΜΕΘΟΔΟΙ ΣΥΓΚΟΛΛΗΣΗΣ 1/89 ΣΥΝΤΟΜΗ ΙΣΤΟΡΙΚΗ ΑΝΑΔΡΟΜΗ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΤΩΝ ΣΥΓΚΟΛΛΗΣΕΩΝ 7000-1000 π.χ. (εποχή χαλκού): μπρουντζοκόλληση κασσιτεροκόλληση συγκόλληση με σφυρηλάτηση

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2008

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2008 ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2008 ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθημα: Τεχνολογία Συγκολλήσεων και

Διαβάστε περισσότερα

Τεχνολογία Συγκολλητών Κατασκευών / Σφάλµατα Συγκολλήσεων 1

Τεχνολογία Συγκολλητών Κατασκευών / Σφάλµατα Συγκολλήσεων 1 Τεχνολογία Συγκολλητών Κατασκευών / Σφάλµατα Συγκολλήσεων 1 Ένα από τα σηµαντικότερα κεφάλαια των Συγκολλήσεων είναι αυτό που πραγµατεύεται την ανάπτυξη ασυνεχειών ή σφαλµάτων καθώς από αυτά καθορίζεται

Διαβάστε περισσότερα

Φυλλάδιο προϊόντος. Προστατευτικό αέριο. Αέρια για τη συγκόλληση μη σιδηρούχων μετάλλων.

Φυλλάδιο προϊόντος. Προστατευτικό αέριο. Αέρια για τη συγκόλληση μη σιδηρούχων μετάλλων. Φυλλάδιο προϊόντος Προστατευτικό αέριο. Αέρια για τη συγκόλληση μη σιδηρούχων μετάλλων. 03 Υπάρχει ένα ευρύ φάσμα κραμάτων αλουμινίου, χαλκού και τιτανίου που χρησιμοποιούνται σε διάφορους κλάδους της

Διαβάστε περισσότερα

Μηχανικές Χημικές Ηλεκτρικές Εκρηκτικές. Επισκόπηση μη συμβατικών κατεργασιών - ΕΜΤ

Μηχανικές Χημικές Ηλεκτρικές Εκρηκτικές. Επισκόπηση μη συμβατικών κατεργασιών - ΕΜΤ Επισκόπηση μη συμβατικών κατεργασιών Μηχανικές Χημικές Ηλεκτρικές Εκρηκτικές Σεπ-15 Γ. Βοσνιάκος Επισκόπηση μη συμβατικών κατεργασιών - ΕΜΤ Άδεια Χρήσης Το παρόν υλικό υπόκειται σε άδειες χρήσης Creative

Διαβάστε περισσότερα

Μέθοδος συγκόλλησης με προστατευτικό αέριο και σύρμα (GMAW)

Μέθοδος συγκόλλησης με προστατευτικό αέριο και σύρμα (GMAW) Μάθημα 4.4 Μέθοδος συγκόλλησης με προστατευτικό αέριο και σύρμα (GMAW) 7.1 Εισαγωγή Η μέθοδος συγκόλλησης GMAW, είναι η ημιαυτόματη μέθοδος συγκόλλησης με σύρμα, σε προστατευτική ατμόσφαιρα αδρανούς (MIG)

Διαβάστε περισσότερα

ΘΕΡΜΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΗ ΣΥΓΚΟΛΛΗΣΗ

ΘΕΡΜΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΗ ΣΥΓΚΟΛΛΗΣΗ ΘΕΡΜΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΗ ΣΥΓΚΟΛΛΗΣΗ Στις συγκολλήσεις τήξης: Κινούμενη πηγή θερμότητας και μεταφορά τηγμένου υλικού σε επιφάνεια Υψηλές θερμοκρασίες στην περιοχή συγκόλλησης, χαμηλές θερμοκρασίες μακριά απ

Διαβάστε περισσότερα

ΚΑΤΕΡΓΑΣΙΕΣ ΜΟΡΦΟΠΟΙΗΣΗΣ. Δρ. Φ. Σκιττίδης, Δρ. Π. Ψυλλάκη

ΚΑΤΕΡΓΑΣΙΕΣ ΜΟΡΦΟΠΟΙΗΣΗΣ. Δρ. Φ. Σκιττίδης, Δρ. Π. Ψυλλάκη ΚΑΤΕΡΓΑΣΙΕΣ ΜΟΡΦΟΠΟΙΗΣΗΣ Δρ. Φ. Σκιττίδης, Δρ. Π. Ψυλλάκη ΔΙΕΡΓΑΣΙΕΣ ΠΑΡΑΓΩΓΗΣ ΠΡΟΪΟΝΤΩΝ Ορυκτά Πρώτες ύλες Κεραμικά Οργανικά υλικά (πετρέλαιο, άνθρακας) Μέταλλα (ελατά και όλκιμα) Μεταλλικός δεσμός Κεραμικά

Διαβάστε περισσότερα

ΕΝΔΕΙΚΤΙΚΕΣ ΑΣΚΗΣΕΙΣ ΦΥΣΙΚΗΣ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ Β ΛΥΚΕΙΟΥ

ΕΝΔΕΙΚΤΙΚΕΣ ΑΣΚΗΣΕΙΣ ΦΥΣΙΚΗΣ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ Β ΛΥΚΕΙΟΥ ΕΝΔΕΙΚΤΙΚΕΣ ΑΣΚΗΣΕΙΣ ΦΥΣΙΚΗΣ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ Β ΛΥΚΕΙΟΥ 1. Δυο ακίνητα σημειακά φορτία Q 1=10μC και Q 2=40μC απέχουν μεταξύ τους απόσταση r=3m.να βρείτε: A) το μέτρο της δύναμης που ασκεί το ένα φορτίο

Διαβάστε περισσότερα

ΒΑΣΙΚΕΣ ΑΡΧΕΣ ΣΥΓΚΟΛΛΗΣΕΩΝ

ΒΑΣΙΚΕΣ ΑΡΧΕΣ ΣΥΓΚΟΛΛΗΣΕΩΝ 72 E ΒΑΣΙΚΕΣ ΑΡΧΕΣ ΣΥΓΚΟΛΛΗΣΕΩΝ 1. ΕΙΣΑΓΩΓΗ Οι συγκολλήσεις ανήκουν στην κατηγορία των μόνιμων συνδέσεων ανάμεσα σε τεμάχια. Η σύνδεση αυτή επιτυγχάνεται μέσω της θερμότητας, είναι σύνδεση κρυσταλλική

Διαβάστε περισσότερα

ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΤΗΡΙΟΥ 9Β: Εξάσκηση στη χρησιµοποίηση του καυστήρα µε µέταλλο προσαγωγής (Κόλληση).

ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΤΗΡΙΟΥ 9Β: Εξάσκηση στη χρησιµοποίηση του καυστήρα µε µέταλλο προσαγωγής (Κόλληση). Τ.Ε.Ι.: ΛΑΡΙΣΑΣ Σ.ΤΕ.Γ. ΤΜΗΜΑ: Γεωργικών Μηχανών & Αρδεύσεων ΟΜΑ Α Β ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΤΗΡΙΟΥ 9Β: Εξάσκηση στη χρησιµοποίηση του καυστήρα µε µέταλλο προσαγωγής (Κόλληση). Συγκολλήσεις: Οξυγονοκόλληση. ΕΡΓΑΣΤΗΡΙΑΚΗ

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΕΡΓΑΣΙΩΝ

ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΕΡΓΑΣΙΩΝ ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΕΡΓΑΣΙΩΝ ΑΞΙΟΛΟΓΗΣΗ ΜΑΘΗΤΩΝ ΕΠΑΛ-ΕΠΑΣ Μ ΑΡΓΕΛΑΚΗΣ ΕΥΑΓΓΕΛΟΣ ΠΕ17Ο6 ΜΗΧ/ΛΟΓΟΣ ΤΡΟΠΟΣ ΑΞΙΟΛΟΓΗΣΗΣ Οι μαθητές εισέρχονται στο χώρο του εργαστηρίου ανά τρία άτομα σύμφωνα με την ονομαστική τους

Διαβάστε περισσότερα

Μέθοδος συγκόλλησης με προστατευτικό αέριο και ηλεκτρόδιο βολφραμίου (GTAW)

Μέθοδος συγκόλλησης με προστατευτικό αέριο και ηλεκτρόδιο βολφραμίου (GTAW) Μάθημα 4.5 Μέθοδος συγκόλλησης με προστατευτικό αέριο και ηλεκτρόδιο βολφραμίου (GTAW) 8.1 Εισαγωγή Η μέθοδος συγκόλλησης GMAW (ή TIG), είναι η μέθοδος συγκόλλησης με μη αναλισκόμενο ηλεκτρόδιο βολφραμίου,

Διαβάστε περισσότερα

Μέθοδοι συγκόλλησης με ηλεκτρικό τόξο

Μέθοδοι συγκόλλησης με ηλεκτρικό τόξο Μάθημα 4.1 Μέθοδοι συγκόλλησης με ηλεκτρικό τόξο 4.1 Εισαγωγή Η ηλεκτροσυγκόλληση τόξου είναι μία από τις πολλές μεθόδους συγκόλλησης τήξης που χρησιμοποιούνται για την συνένωση των μετάλλων. Διά της εφαρμογής

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2012 ΛΥΣΕΙΣ

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2012 ΛΥΣΕΙΣ ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2012 ΛΥΣΕΙΣ ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθημα: Τεχνολογία Συγκολλήσεων

Διαβάστε περισσότερα

Σημειώσεις στο μάθημα Μ.Κ.Ε Γενικές Αρχές Συγκολλήσεων

Σημειώσεις στο μάθημα Μ.Κ.Ε Γενικές Αρχές Συγκολλήσεων Σημειώσεις στο μάθημα Μ.Κ.Ε Γενικές Αρχές Συγκολλήσεων Διδάσκων: Θεόδωρος Θεοδουλίδης, Καθηγητής. Επιμέλεια σημειώσεων: Αθανάσιος Κυργιαζόγλου, Υπ. Διδάκτορας. Κοζάνη, 2018 1. Πίνακας περιεχομένων 1. Εισαγωγή

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ. Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας

ΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ. Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας ΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας ΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας Ηλεκτρονικό Μικροσκόπιο Διέλευσης Υψηλής Ανάλυσης JEOL

Διαβάστε περισσότερα

ΜΕΤΑΛΛΟΥΡΓΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΣΥΓΚΟΛΛΗΣΕΙΣ

ΜΕΤΑΛΛΟΥΡΓΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΣΥΓΚΟΛΛΗΣΕΙΣ ΜΕΤΑΛΛΟΥΡΓΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΣΥΓΚΟΛΛΗΣΕΙΣ Τρεις κύριες ζώνες: Ζώνη μετάλλου συγκόλλησης (ζώνη τήξης) Θερμικά επηρεασμένη ζώνη (ζώνη μετασχηματισμών σε στερεή κατάσταση) Μέταλλο βάσης (ανεπηρέαστο υλικό)

Διαβάστε περισσότερα

Βρέντζου Τίνα Φυσικός Μεταπτυχιακός τίτλος: «Σπουδές στην εκπαίδευση» ΜEd Email : stvrentzou@gmail.com

Βρέντζου Τίνα Φυσικός Μεταπτυχιακός τίτλος: «Σπουδές στην εκπαίδευση» ΜEd Email : stvrentzou@gmail.com 1 ΚΕΦΑΛΑΙΟ 3ο ΗΛΕΚΤΡΙΚΗ ΕΝΕΡΓΕΙΑ Σκοπός Στο τρίτο κεφάλαιο θα εισαχθεί η έννοια της ηλεκτρικής ενέργειας. 3ο κεφάλαιο ΗΛΕΚΤΡΙΚΗ ΕΝΕΡΓΕΙΑ 1 2 3.1 Θερμικά αποτελέσματα του ηλεκτρικού ρεύματος Λέξεις κλειδιά:

Διαβάστε περισσότερα

Ακτίνες Χ. Θέμα Δ. Για διευκόλυνση στους υπολογισμούς σας να θεωρήσετε ότι: hc J m

Ακτίνες Χ. Θέμα Δ. Για διευκόλυνση στους υπολογισμούς σας να θεωρήσετε ότι: hc J m Ακτίνες Χ Θέμα Δ 4_21796 Σε μια συσκευή παραγωγής ακτίνων Χ, τα ηλεκτρόνια εκπέμπονται από την κάθοδο χωρίς αρχική ταχύτητα, επιταχύνονται εξαιτίας της τάσης V μεταξύ ανόδου και καθόδου και φτάνουν στην

Διαβάστε περισσότερα

ΛΥΣΕΙΣ ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2011

ΛΥΣΕΙΣ ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2011 ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2011 ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθηµα: Τεχνολογία Συγκολλήσεων και

Διαβάστε περισσότερα

Ετερογενείς συγκολλήσεις. Παναγιώτης Ματζινός, Επιστημονικός Συνεργάτης Χημικός Μηχανικός, MPhil, PhD Τμήμα Οχημάτων, ΣΤΕΦ

Ετερογενείς συγκολλήσεις. Παναγιώτης Ματζινός, Επιστημονικός Συνεργάτης Χημικός Μηχανικός, MPhil, PhD Τμήμα Οχημάτων, ΣΤΕΦ Μπρουντζοκόλληση με φλόγα Σχηματική αναπαράσταση μπρουντζοκόλλησης Παναγιώτης Ματζινός, Επιστημονικός Συνεργάτης Χημικός Μηχανικός, MPhil, PhD Τμήμα Οχημάτων, ΣΤΕΦ Στις ετερογενείς συγκολλήσεις (κασσιτεροκολλήσεις

Διαβάστε περισσότερα

ΠΡΟΤΥΠΟ ΛΥΚΕΙΟ ΕΥΑΓΓΕΛΙΚΗΣ ΣΧΟΛΗΣ ΣΜΥΡΝΗΣ

ΠΡΟΤΥΠΟ ΛΥΚΕΙΟ ΕΥΑΓΓΕΛΙΚΗΣ ΣΧΟΛΗΣ ΣΜΥΡΝΗΣ ΠΡΟΤΥΠΟ ΛΥΚΕΙΟ ΕΥΑΓΓΕΛΙΚΗΣ ΣΧΟΛΗΣ ΣΜΥΡΝΗΣ ΕΠΙΛΟΓΗ ΘΕΜΑΤΩΝ ΑΠΟ ΤΗΝ ΤΡΑΠΕΖΑ ΘΕΜΑΤΩΝ «Δ ΘΕΜΑΤΑ ΑΤΟΜΙΚΕΣ ΘΕΩΡΙΕΣ» ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ Β ΛΥΚΕΙΟΥ Χ. Δ. ΦΑΝΙΔΗΣ ΣΧΟΛΙΚΟ ΕΤΟΣ 2014-2015 1. ΘΕΜΑ Δ Ένα άτομο

Διαβάστε περισσότερα

Πρόοδος µαθήµατος «οµικής και Χηµικής Ανάλυσης Υλικών» Χρόνος εξέτασης: 3 ώρες

Πρόοδος µαθήµατος «οµικής και Χηµικής Ανάλυσης Υλικών» Χρόνος εξέτασης: 3 ώρες 21 Οκτωβρίου 2009 Πρόοδος µαθήµατος «οµικής και Χηµικής Ανάλυσης Υλικών» Χρόνος εξέτασης: 3 ώρες 1) α. Ποια είναι η διαφορά µεταξύ της ιονίζουσας και της µη ιονίζουσας ακτινοβολίας; β. Ποιες είναι οι γνωστότερες

Διαβάστε περισσότερα

ΘΕΡΜΟΚΡΑΣΙΑ-ΘΕΡΜΟΤΗΤΑ

ΘΕΡΜΟΚΡΑΣΙΑ-ΘΕΡΜΟΤΗΤΑ ΘΕΡΜΟΚΡΑΣΙΑ-ΘΕΡΜΟΤΗΤΑ Όλη η ύλη αποτελείται από άτομα και μόρια που κινούνται συνεχώς. Με το συνδυασμό τους προκύπτουν στερεά, υγρά, αέρια ή πλάσμα, ανάλογα με κίνηση των μορίων. Το πλάσμα είναι η πλέον

Διαβάστε περισσότερα

ΕΠΙ ΡΑΣΗ ΤΩΝ ΣΥΝΘΗΚΩΝ ΚΑΤΕΡΓΑΣΙΑΣ ΣΤΟ ΠΛΑΤΟΣ ΤΗΣ ΕΓΚΟΠΗΣ (kerfs) ΣΤΗ ΧΑΡΑΞΗ ΜΕ LASER (laser engraving)

ΕΠΙ ΡΑΣΗ ΤΩΝ ΣΥΝΘΗΚΩΝ ΚΑΤΕΡΓΑΣΙΑΣ ΣΤΟ ΠΛΑΤΟΣ ΤΗΣ ΕΓΚΟΠΗΣ (kerfs) ΣΤΗ ΧΑΡΑΞΗ ΜΕ LASER (laser engraving) ΕΠΙ ΡΑΣΗ ΤΩΝ ΣΥΝΘΗΚΩΝ ΚΑΤΕΡΓΑΣΙΑΣ ΣΤΟ ΠΛΑΤΟΣ ΤΗΣ ΕΓΚΟΠΗΣ (kerfs) ΣΤΗ ΧΑΡΑΞΗ ΜΕ LASER (laser engraving) Χάραξη με Laser (Laser Engraving) Υλικά και εφαρμογές Μηχανές Laser- Hardware Χαρακτηριστικά της Lasertec4

Διαβάστε περισσότερα

γ ρ α π τ ή ε ξ έ τ α σ η σ τ ο μ ά θ η μ α Φ Υ Σ Ι Κ Η Γ Ε Ν Ι Κ Η Σ Π Α Ι Δ Ε Ι Α Σ B Λ Υ Κ Ε Ι Ο Υ

γ ρ α π τ ή ε ξ έ τ α σ η σ τ ο μ ά θ η μ α Φ Υ Σ Ι Κ Η Γ Ε Ν Ι Κ Η Σ Π Α Ι Δ Ε Ι Α Σ B Λ Υ Κ Ε Ι Ο Υ η εξεταστική περίοδος από 9//5 έως 9//5 γ ρ α π τ ή ε ξ έ τ α σ η σ τ ο μ ά θ η μ α Φ Υ Σ Ι Κ Η Γ Ε Ν Ι Κ Η Σ Π Α Ι Δ Ε Ι Α Σ B Λ Υ Κ Ε Ι Ο Υ Τάξη: Β Λυκείου Τμήμα: Βαθμός: Ονοματεπώνυμο: Καθηγητής: Θ

Διαβάστε περισσότερα

Χρήστος Καραγιάννης, Καθηγητής

Χρήστος Καραγιάννης, Καθηγητής ΔΗΜΟΚΡΙΤΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΡΑΚΗΣ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ Ν Τομέας Δομικών Κατασκευών ΣΥΓΚΟΛΛΗΣΕΙΣ ΧΑΛΥΒΩΝ και ΑΓΚΥΡΩΣΕΙΣ ΟΠΛΙΣΜΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Χρήστος Καραγιάννης, Καθηγητής στις Κατασκευές α Ωπλισμένου

Διαβάστε περισσότερα

ΙΔΙΟΤΗΤΕΣ ΜΑΓΝΗΤΙΚΩΝ ΦΑΚΩΝ. Ηλεκτροστατικοί και Μαγνητικοί Φακοί Βασική Δομή Μαγνητικών Φακών Υστέρηση Λεπτοί Μαγνητικοί Φακοί Εκτροπές Φακών

ΙΔΙΟΤΗΤΕΣ ΜΑΓΝΗΤΙΚΩΝ ΦΑΚΩΝ. Ηλεκτροστατικοί και Μαγνητικοί Φακοί Βασική Δομή Μαγνητικών Φακών Υστέρηση Λεπτοί Μαγνητικοί Φακοί Εκτροπές Φακών ΙΔΙΟΤΗΤΕΣ ΜΑΓΝΗΤΙΚΩΝ ΦΑΚΩΝ Βασική Δομή Μαγνητικών Φακών Υστέρηση Λεπτοί Μαγνητικοί Φακοί Εκτροπές Φακών ΓΕΩΜΕΤΡΙΚΗ ΟΠΤΙΚΗ ΓΥΑΛΙΝΟΙ ΚΑΙ ΗΛΕΚΤΡΟΝΙΚΟΙ ΦΑΚΟΙ Οι φακοί χρησιμοποιούνται για να εκτρέψουν μία

Διαβάστε περισσότερα

και προσπίπτει σε ακίνητο άτομο υδρογόνου που αρχικά βρίσκεται στη θεμελιώδη κατάσταση.

και προσπίπτει σε ακίνητο άτομο υδρογόνου που αρχικά βρίσκεται στη θεμελιώδη κατάσταση. Ηλεκτρόνιο επιταχύνεται από τάση V 13V και προσπίπτει σε ακίνητο άτομο υδρογόνου που αρχικά βρίσκεται στη θεμελιώδη κατάσταση. Δ1) Να δείξετε ότι το ηλεκτρόνιο- βλήμα δεν μπορεί να προκαλέσει ιονισμό του

Διαβάστε περισσότερα

άκρα). ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΑΣΚΕΥΩΝ ΙΙ - ΣΥΓΚΟΛΛΗΣΕΙΣ 1. Ηλεκτροσυγκολλήσεις αντιστάσεως (κατά σημεία, ραφής, με προεκβολές και κατά

άκρα). ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΑΣΚΕΥΩΝ ΙΙ - ΣΥΓΚΟΛΛΗΣΕΙΣ 1. Ηλεκτροσυγκολλήσεις αντιστάσεως (κατά σημεία, ραφής, με προεκβολές και κατά 1. ΕΙ Η ΣΥΓΚΟΛΛΗΣΕΩΝ 1.1 Γενικά για τις συγκολλήσεις Συγκόλληση είναι η μόνιμη σύνδεση δύο ή περισσοτέρων μεταλλικών αντικειμένων με την επίδραση θερμότητας ή πίεσης ή και των δύο μαζί, με ή χωρίς την

Διαβάστε περισσότερα

Οι ακτίνες Χ είναι ηλεκτρομαγνητική ακτινοβολία με λ [ m] (ή 0,01-10Å) και ενέργεια φωτονίων kev.

Οι ακτίνες Χ είναι ηλεκτρομαγνητική ακτινοβολία με λ [ m] (ή 0,01-10Å) και ενέργεια φωτονίων kev. Οι ακτίνες Χ είναι ηλεκτρομαγνητική ακτινοβολία με λ [10-9 -10-12 m] (ή 0,01-10Å) και ενέργεια φωτονίων kev. ότι το αόρατο το «φώς» από τον σωλήνα διαπερνούσε διάφορα υλικά (χαρτί, ξύλο, βιβλία) κατά την

Διαβάστε περισσότερα

6. Να βρεθεί ο λόγος των αντιστάσεων δύο χάλκινων συρμάτων της ίδιας μάζας που το ένα έχει διπλάσια ακτίνα από το άλλο.

6. Να βρεθεί ο λόγος των αντιστάσεων δύο χάλκινων συρμάτων της ίδιας μάζας που το ένα έχει διπλάσια ακτίνα από το άλλο. 1. Από μια διατομή ενός μεταλλικού αγωγού διέρχονται 2,25 10 ηλεκτρόνια / δευτερόλεπτο. Να βρεθεί η ένταση του ρεύματος που διαρρέει τον αγωγό. [Απ. 0,36 μα] 2. Ρεύμα 5 Α διαρρέει αγωγό για 4 min. α) Πόσο

Διαβάστε περισσότερα

ΠΑΡΑΜΕΝΟΥΣΕΣ ΤΑΣΕΙΣ ΚΑΙ ΠΑΡΑΜΟΡΦΩΣΕΙΣ ΣΕ ΣΥΓΚΟΛΛΗΣΕΙΣ ΤΗΞΕΩΣ

ΠΑΡΑΜΕΝΟΥΣΕΣ ΤΑΣΕΙΣ ΚΑΙ ΠΑΡΑΜΟΡΦΩΣΕΙΣ ΣΕ ΣΥΓΚΟΛΛΗΣΕΙΣ ΤΗΞΕΩΣ ΠΑΡΑΜΕΝΟΥΣΕΣ ΤΑΣΕΙΣ ΚΑΙ ΠΑΡΑΜΟΡΦΩΣΕΙΣ ΣΕ ΣΥΓΚΟΛΛΗΣΕΙΣ ΤΗΞΕΩΣ Τοπική θέρμανση συγκολλούμενων τεμαχίων Ανομοιόμορφη κατανομή θερμοκρασιών, πουμεαβάλλεταιμετοχρόνο Θερμικές παραμορφώσεις στο μέταλλο προσθήκης

Διαβάστε περισσότερα

ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΑΝΑΛΥΣΗ ΜΑΚΡΟΠΛΑΣΜΑΤΙΚΗΣ (MACROPLASMA) ΚΑΙ ΜΙΚΡΟΠΛΑΣΜΑΤΙΚΗΣ (MICROPLASMA) ΣΥΓΚΟΛΛΗΣΗΣ ΚΑΘΩΣ ΚΑΙ ΤΗΣ ΚΟΠΗΣ ΜΕ PLASMA

ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΑΝΑΛΥΣΗ ΜΑΚΡΟΠΛΑΣΜΑΤΙΚΗΣ (MACROPLASMA) ΚΑΙ ΜΙΚΡΟΠΛΑΣΜΑΤΙΚΗΣ (MICROPLASMA) ΣΥΓΚΟΛΛΗΣΗΣ ΚΑΘΩΣ ΚΑΙ ΤΗΣ ΚΟΠΗΣ ΜΕ PLASMA Τ.Ε.Ι. ΚΡΗΤΗΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΑΝΑΛΥΣΗ ΜΑΚΡΟΠΛΑΣΜΑΤΙΚΗΣ (MACROPLASMA) ΚΑΙ ΜΙΚΡΟΠΛΑΣΜΑΤΙΚΗΣ (MICROPLASMA) ΣΥΓΚΟΛΛΗΣΗΣ ΚΑΘΩΣ ΚΑΙ ΤΗΣ ΚΟΠΗΣ ΜΕ PLASMA ΣΠΟΥΔΑΣΤΡΙΑ:

Διαβάστε περισσότερα

ΟΔΟΝΤΙΑΤΡΙΚΗ ΑΚΤΙΝΟΓΡΑΦΙΑ

ΟΔΟΝΤΙΑΤΡΙΚΗ ΑΚΤΙΝΟΓΡΑΦΙΑ ΟΔΟΝΤΙΑΤΡΙΚΗ ΑΚΤΙΝΟΓΡΑΦΙΑ Ευάγγελος Παντελής Επ. Καθ. Ιατρικής Φυσικής Εργαστήριο Ιατρικής Φυσικής Ιατρική Σχολή Αθηνών http://eclass.uoa.gr/courses/med808 ΙΑΤΡΙΚΗ ΦΥΣΙΚΗ Διαγνωστικές και θεραπευτικές

Διαβάστε περισσότερα

Πίνακας 1: Σύγκριση των κύριων µεθόδων σύνδεσης. (προέλευση: Kalpakjian and Schmid, 2003)

Πίνακας 1: Σύγκριση των κύριων µεθόδων σύνδεσης. (προέλευση: Kalpakjian and Schmid, 2003) ΣΥΓΚΟΛΛΗΣΕΙΣ 1. Εισαγωγικά στοιχεία Με τον όρο συνδέσεις (joining ή fastening) αναφερόµαστε σε πολυάριθµες µεθόδους που χρησιµοποιούντα για να ενώσουν και να µορφοποιήσουν σε ενιαίο σύνολο επιµέρους τεµάχια,

Διαβάστε περισσότερα

Ελαττώματα συγκόλλησης Έλεγχος συγκολλήσεων Αρχές σχεδιασμού. Στοιχεία συγκολλήσεων

Ελαττώματα συγκόλλησης Έλεγχος συγκολλήσεων Αρχές σχεδιασμού. Στοιχεία συγκολλήσεων Ποιότητα συγκολλήσεων Ελαττώματα συγκόλλησης Έλεγχος συγκολλήσεων Αρχές σχεδιασμού Νοε-14 Γ.Βοσνιάκος Στοιχεία συγκολλήσεων Άδεια Χρήσης Το παρόν υλικό υπόκειται σε άδειες χρήσης Creative Commons και δημιουργήθηκε

Διαβάστε περισσότερα

ΟΙ ΔΙΑΤΑΞΕΙΣ ΑΝΑΦΛΕΞΗΣ ΚΑΙ ΑΣΦΑΛΕΙΑΣ ΣΤΟΥΣ ΑΤΜΟΣΦΑΙΡΙΚΟΥΣ ΚΑΥΣΤΗΡΕΣ ΑΕΡΙΩΝ

ΟΙ ΔΙΑΤΑΞΕΙΣ ΑΝΑΦΛΕΞΗΣ ΚΑΙ ΑΣΦΑΛΕΙΑΣ ΣΤΟΥΣ ΑΤΜΟΣΦΑΙΡΙΚΟΥΣ ΚΑΥΣΤΗΡΕΣ ΑΕΡΙΩΝ ΠΑΝΑΓΙΩΤΗΣ ΦΑΝΤΑΚΗΣ 1 ΟΙ ΔΙΑΤΑΞΕΙΣ ΑΝΑΦΛΕΞΗΣ ΚΑΙ ΑΣΦΑΛΕΙΑΣ ΣΤΟΥΣ ΑΤΜΟΣΦΑΙΡΙΚΟΥΣ ΚΑΥΣΤΗΡΕΣ ΑΕΡΙΟΥ Του Παναγιώτη Φαντάκη. ΓΕΝΙΚΑ Οι καυστήρες αερίων καυσίμων διακρίνονται σε ατμοσφαιρικούς καυστήρες, σε

Διαβάστε περισσότερα

Αυτογενείς συγκολλήσεις: Οξυγονοκολλήσεις

Αυτογενείς συγκολλήσεις: Οξυγονοκολλήσεις Αυτογενείς συγκολλήσεις: Οξυγονοκόλληση χάλυβα Παναγιώτης Ματζινός, Επιστημονικός Συνεργάτης Χημικός Μηχανικός, MPhil, PhD Τμήμα Οχημάτων, ΣΤΕΦ ονομάζονται οι συγκολλήσεις στις οποίες η θερμότητα που απαιτείται

Διαβάστε περισσότερα

ΕΙΔΙΚΑ ΚΕΦΑΛΑΙΑ ΣΥΓΧΡΟΝΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΠΑΡΑΓΩΓΗΣ

ΕΙΔΙΚΑ ΚΕΦΑΛΑΙΑ ΣΥΓΧΡΟΝΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΠΑΡΑΓΩΓΗΣ ΕΙΔΙΚΑ ΚΕΦΑΛΑΙΑ ΣΥΓΧΡΟΝΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΠΑΡΑΓΩΓΗΣ Ενότητα 2: Βασικές Κατασκευαστικές Τεχνολογίες Ι. Γιαννατσής Τμ. Βιομηχανικής Διοίκησης & Τεχνολογίας Πανεπιστήμιο Πειραιώς Διαδικασίες Κατασκευής Επεξεργασία

Διαβάστε περισσότερα

[ΠΑΠΑΘΑΝΑΣΙΟΥ Α.Ε] [PLASMA VS OXYFUEL] [ΜΑΙΟΣ 2013]

[ΠΑΠΑΘΑΝΑΣΙΟΥ Α.Ε] [PLASMA VS OXYFUEL] [ΜΑΙΟΣ 2013] [ΠΑΠΑΘΑΝΑΣΙΟΥ Α.Ε] Του Μηχ.Μηχανικού Αλέξανδρου Αγγέλου [PLASMA VS OXYFUEL] [Σύγκριση κοπής Plasma με οξυγονοκοπή. Τα πλεονεκτήματα και οι λόγοι που καθιστούν το Plasma την επικρατέστερη μέθοδο κοπής μετάλλων

Διαβάστε περισσότερα

ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΤΗΡΙΟΥ 9Α: Ηλεκτροσυγκόλληση επί οριζόντιου επιπέδου. (ΕΣΩΡΑΦΗ I) Συγκολλήσεις: Ηλεκτροσυγκόλληση Τόξου. ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ 3 η Α

ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΤΗΡΙΟΥ 9Α: Ηλεκτροσυγκόλληση επί οριζόντιου επιπέδου. (ΕΣΩΡΑΦΗ I) Συγκολλήσεις: Ηλεκτροσυγκόλληση Τόξου. ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ 3 η Α Τ.Ε.Ι.: ΛΑΡΙΣΑΣ Σ.ΤΕ.Γ. ΤΜΗΜΑ: Γεωργικών Μηχανών & Αρδεύσεων ΟΜΑ Α A ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΤΗΡΙΟΥ 9Α: Ηλεκτροσυγκόλληση επί οριζόντιου επιπέδου. (ΕΣΩΡΑΦΗ I) Συγκολλήσεις: Ηλεκτροσυγκόλληση Τόξου. ΕΡΓΑΣΤΗΡΙΑΚΗ

Διαβάστε περισσότερα

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 9: Θραύση και κόπωση συγκολλήσεων Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 9: Θραύση και κόπωση συγκολλήσεων Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Επιστήμη και Τεχνολογία Συγκολλήσεων Ενότητα 9: Θραύση και κόπωση συγκολλήσεων Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε

Διαβάστε περισσότερα

ΔΙΕΛΑΣΗ. Το εργαλείο διέλασης περιλαμβάνει : το μεταλλικό θάλαμο, τη μήτρα, το έμβολο και το συμπληρωματικό εξοπλισμό (δακτυλίους συγκράτησης κλπ.).

ΔΙΕΛΑΣΗ. Το εργαλείο διέλασης περιλαμβάνει : το μεταλλικό θάλαμο, τη μήτρα, το έμβολο και το συμπληρωματικό εξοπλισμό (δακτυλίους συγκράτησης κλπ.). ΔΙΕΛΑΣΗ Κατά τη διέλαση (extrusion) το τεμάχιο συμπιέζεται μέσω ενός εμβόλου μέσα σε μεταλλικό θάλαμο, στο άλλο άκρο του οποίου ευρίσκεται κατάλληλα διαμορφωμένη μήτρα, και αναγκάζεται να εξέλθει από το

Διαβάστε περισσότερα

ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ

ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ 5 ΧΡΟΝΙΑ ΕΜΠΕΙΡΙΑ ΣΤΗΝ ΕΚΠΑΙΔΕΥΣΗ ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΘΕΜΑΤΑ ΘΕΜΑ Α Στις ερωτήσεις Α-Α να γράψετε στο τετράδιό σας τον αριθμό της ερώτησης και δίπλα το γράμμα που αντιστοιχεί στη σωστή φράση, η οποία

Διαβάστε περισσότερα

Ασυνέχειες συγκολλήσεων

Ασυνέχειες συγκολλήσεων Ασυνέχειες συγκολλήσεων Ασυνέχειες συγκολλήσεων Οι ασυνέχειες (ή ελαττώματα ή σφάλματα) των συγκολλητών συνδέσεων διακρίνονται σε τρεις βασικές κατηγορίες : Υπομικροσκοπικά ελαττώματα, δηλαδή ατέλειες

Διαβάστε περισσότερα

ΤΕΧΝΙΚΟ ΕΠΙΜΕΛΗΤΗΡΙΟ ΕΛΛΑ ΑΣ ΧΑΛΥΒΕΣ ΟΠΛΙΣΜΟΥ ΣΚΥΡΟ ΕΜΑΤΟΣ ΥΛΙΚΟ ΚΑΙ ΜΟΡΦΩΣΗ 13 ΙΟΥΝΙΟΥ 2006

ΤΕΧΝΙΚΟ ΕΠΙΜΕΛΗΤΗΡΙΟ ΕΛΛΑ ΑΣ ΧΑΛΥΒΕΣ ΟΠΛΙΣΜΟΥ ΣΚΥΡΟ ΕΜΑΤΟΣ ΥΛΙΚΟ ΚΑΙ ΜΟΡΦΩΣΗ 13 ΙΟΥΝΙΟΥ 2006 ΤΕΧΝΙΚΟ ΕΠΙΜΕΛΗΤΗΡΙΟ ΕΛΛΑ ΑΣ ΧΑΛΥΒΕΣ ΟΠΛΙΣΜΟΥ ΣΚΥΡΟ ΕΜΑΤΟΣ ΥΛΙΚΟ ΚΑΙ ΜΟΡΦΩΣΗ 13 ΙΟΥΝΙΟΥ 2006 ΘΕΜΑ: ΣΥΓΚΟΛΛΗΣΕΙΣ Εισηγητής : Σ.ΣΟΥΤΗΣ ιπλ. Μ.Μ.Μ. Ε Π Ε.Μ.Π. ΑΘΗΝΑ Συγκολλήσεις χαλύβων οπλισµού σκυροδέµατος

Διαβάστε περισσότερα

ΕΠΙΦΑΝΕΙΑΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΘΕΡΜΙΚΟΣ ΨΕΚΑΣΜΟΣ και ΑΝΑΓΟΜΩΣΗ

ΕΠΙΦΑΝΕΙΑΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΘΕΡΜΙΚΟΣ ΨΕΚΑΣΜΟΣ και ΑΝΑΓΟΜΩΣΗ ΕΠΙΦΑΝΕΙΑΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΘΕΡΜΙΚΟΣ ΨΕΚΑΣΜΟΣ και ΑΝΑΓΟΜΩΣΗ Εισαγωγή Εισαγωγή Η αύξηση των τιμών των παραμέτρων λειτουργίας των στοιχείων μηχανών και συσκευών (μεγάλες φορτίσεις, ταχύτητες και θερμοκρασίες)

Διαβάστε περισσότερα

ΣΦΑΛΜΑΤΑ ΣΤΕΡΕΟΠΟΙΗΣΗΣ ΚΑΙ ΧΥΤΕΥΣΕΩΝ. Πορώδες αερίων

ΣΦΑΛΜΑΤΑ ΣΤΕΡΕΟΠΟΙΗΣΗΣ ΚΑΙ ΧΥΤΕΥΣΕΩΝ. Πορώδες αερίων ΣΦΑΛΜΑΤΑ ΣΤΕΡΕΟΠΟΙΗΣΗΣ ΚΑΙ ΧΥΤΕΥΣΕΩΝ Πορώδες αερίων Πορώδες που προέρχεται από αέρια διαλυμένα στο υγρό τα οποία εκροφώνται κατά τη στερεοποίηση λόγω μικρής διαλύτότητας. Κυρίως υδρογόνο είναι το αέριο

Διαβάστε περισσότερα

ΕΦΑΡΜΟΣΤΗΡΙΟ ΔΙΑΜΟΡΦΩΣΗ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ ΧΩΡΙΣ ΚΟΠΗ

ΕΦΑΡΜΟΣΤΗΡΙΟ ΔΙΑΜΟΡΦΩΣΗ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ ΧΩΡΙΣ ΚΟΠΗ ΕΦΑΡΜΟΣΤΗΡΙΟ ΔΙΑΜΟΡΦΩΣΗ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ ΧΩΡΙΣ ΚΟΠΗ ΤΕΧΝΟΛΟΓΙΑ ΚΑΙ ΕΡΓΑΣΤΗΡΙΑ ΜΗΧΑΝΟΥΡΓΕΙΟΥ ΕΦΑΡΜΟΣΤΗΡΙΟΥ 1 4. Διαμόρφωση μεταλλικών υλικών χωρίς κοπή Χύτευση Σφυρηλάτηση Κυλινδροποίηση Ολκή - συρματοποίηση

Διαβάστε περισσότερα

Μη καταστροφικοί έλεγχοι συγκολλήσεων (NDT)

Μη καταστροφικοί έλεγχοι συγκολλήσεων (NDT) Μάθημα 9.2 Μη καταστροφικοί έλεγχοι συγκολλήσεων (NDT) 15.1 Εισαγωγή Ο έλεγχος των ηλεκτροσυγκολλήσεων ολοκληρώνεται μετά από 48 ώρες τουλάχιστον από την εκτέλεσή τους, επειδή η διαπίστωση τυχόν ρηγμάτωσης,

Διαβάστε περισσότερα

1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ.

1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. 1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ο σίδηρος πολύ σπάνια χρησιμοποιείται στη χημικά καθαρή του μορφή. Συνήθως είναι αναμεμειγμένος με άλλα στοιχεία, όπως άνθρακα μαγγάνιο, νικέλιο, χρώμιο, πυρίτιο, κ.α.

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ LASER ΤΜΗΜΑ ΟΠΤΙΚΗΣ & ΟΠΤΟΜΕΤΡΙΑΣ ΑΤΕΙ ΠΑΤΡΑΣ

ΤΕΧΝΟΛΟΓΙΑ LASER ΤΜΗΜΑ ΟΠΤΙΚΗΣ & ΟΠΤΟΜΕΤΡΙΑΣ ΑΤΕΙ ΠΑΤΡΑΣ ΤΕΧΝΟΛΟΓΙΑ LASER ΤΜΗΜΑ ΟΠΤΙΚΗΣ & ΟΠΤΟΜΕΤΡΙΑΣ ΑΤΕΙ ΠΑΤΡΑΣ «Ίσως το φως θα ναι μια νέα τυραννία. Ποιος ξέρει τι καινούρια πράγματα θα δείξει.» Κ.Π.Καβάφης ΑΡΧΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ LASER Εισαγωγικές Έννοιες

Διαβάστε περισσότερα

διατήρησης της μάζας.

διατήρησης της μάζας. 6. Ατομική φύση της ύλης Ο πρώτος που ισχυρίστηκε ότι η ύλη αποτελείται από δομικά στοιχεία ήταν ο αρχαίος Έλληνας φιλόσοφος Δημόκριτος. Το πείραμα μετά από 2400 χρόνια ήρθε και επιβεβαίωσε την άποψη αυτή,

Διαβάστε περισσότερα

ΦΑΙΝΟΜΕΝΑ ΜΕΤΑΦΟΡΑΣ ΙΙ

ΦΑΙΝΟΜΕΝΑ ΜΕΤΑΦΟΡΑΣ ΙΙ ΦΑΙΝΟΜΕΝΑ ΜΕΤΑΦΟΡΑΣ ΙΙ Διδάσκων: Παπασιώπη Νυμφοδώρα Αναπληρώτρια Καθηγήτρια Ε.Μ.Π. Ενότητα 3 η : Αγωγή Σύνθετα τοιχώματα Άθροιση αντιστάσεων Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες

Διαβάστε περισσότερα

ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ Γ ΛΥΚΕΙΟΥ 29 ΜΑΙΟΥ 2004

ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ Γ ΛΥΚΕΙΟΥ 29 ΜΑΙΟΥ 2004 ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ Γ ΛΥΚΕΙΟΥ 29 ΜΑΙΟΥ 2004 ΘΕΜΑ Ο Στις ερωτήσεις -4 να γράψετε στο τετράδιό σας τον αριθμό της ερώτησης και δίπλα το γράμμα που αντιστοιχεί στη σωστή απάντηση.. Σύμφωνα με την ηλεκτρομαγνητική

Διαβάστε περισσότερα

5711 Κ.Δ.Π. 588/2004

5711 Κ.Δ.Π. 588/2004 Ε.Ε. Παρ. ΠΙ(Ι) Αρ. 3865, 2S.5.2004 5711 Κ.Δ.Π. 588/2004 Αριθμός 588 ΟΙ ΠΕΡΙ ΤΩΝ ΒΑΣΙΚΩΝ ΑΠΑΙΤΗΣΕΩΝ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΠΛΗΡΟΥΝ ΚΑΘΟΡΙΣΜΕΝΕΣ ΚΑΤΗΓΟΡΙΕΣ ΠΡΟΪΌΝΤΩΝ ΝΟΜΟΙ ΤΟΥ 2002 ΚΑΙ 2003 ΟΙ ΠΕΡΙ ΤΩΝ ΒΑΣΙΚΩΝ ΑΠΑΙΤΗΣΕΩΝ

Διαβάστε περισσότερα

Εισαγωγή στην Επιστήμη των Υλικών Θερμικές Ιδιότητες Callister Κεφάλαιο 20, Ashby Κεφάλαιο 12

Εισαγωγή στην Επιστήμη των Υλικών Θερμικές Ιδιότητες Callister Κεφάλαιο 20, Ashby Κεφάλαιο 12 Εισαγωγή στην Επιστήμη των Υλικών Θερμικές Ιδιότητες Callister Κεφάλαιο 20, Ashby Κεφάλαιο 12 Πως αντιδρά ένα υλικό στην θερμότητα. Πως ορίζουμε και μετράμε τα ακόλουθα μεγέθη: Θερμοχωρητικότητα Συντελεστή

Διαβάστε περισσότερα

Επίδραση των παραμέτρων συγκόλλησης Laser, φύλλων λαμαρίνας ωστενιτικού ανοξείδωτου χάλυβα, στη μικροδομή και τις ιδιότητές τους.

Επίδραση των παραμέτρων συγκόλλησης Laser, φύλλων λαμαρίνας ωστενιτικού ανοξείδωτου χάλυβα, στη μικροδομή και τις ιδιότητές τους. ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΓΝΩΣΙΑΣ Επίδραση των παραμέτρων συγκόλλησης Laser, φύλλων λαμαρίνας ωστενιτικού ανοξείδωτου χάλυβα, στη μικροδομή και τις ιδιότητές τους. ΔΙΑΤΜΗΜΑΤΙΚΟ

Διαβάστε περισσότερα

2.1 Το ηλεκτρικό ρεύμα

2.1 Το ηλεκτρικό ρεύμα Κεφάλαιο 2. Ηλεκτρικό Ρέυμα 2.1 Το ηλεκτρικό ρεύμα 1. Με ποιες θεμελιώδεις έννοιες του ηλεκτρισμού συνδέεται το ηλεκτρικό ρεύμα; Το ηλεκτρικό ρεύμα συνδέεται με τις θεμελιώδεις έννοιες του ηλεκτρισμού:

Διαβάστε περισσότερα

ΣΤΟΙΧΕΙΑ ΑΝΤΟΧΗΣ ΣΤΗ ΔΙΑΒΡΩΣΗ ΤΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΔΙΩΣΗ

ΣΤΟΙΧΕΙΑ ΑΝΤΟΧΗΣ ΣΤΗ ΔΙΑΒΡΩΣΗ ΤΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΔΙΩΣΗ Εισαγωγή ΣΤΟΙΧΕΙΑ ΑΝΤΟΧΗΣ ΣΤΗ ΔΙΑΒΡΩΣΗ ΤΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΔΙΩΣΗ Το γαλβανικό κελί (γαλβανική διάβρωση) είναι μια ηλεκτροχημική αντίδραση οξείδωσης-αναγωγής (redox), η οποία συμβαίνει όταν δύο ανόμοια μέταλλα

Διαβάστε περισσότερα

Η ΕΝΕΡΓΕΙΑ ΤΟΥ ΑΤΟΜΟΥ ΤΟΥ ΥΔΡΟΓΟΝΟΥ

Η ΕΝΕΡΓΕΙΑ ΤΟΥ ΑΤΟΜΟΥ ΤΟΥ ΥΔΡΟΓΟΝΟΥ Η ΕΝΕΡΓΕΙΑ ΤΟΥ ΑΤΟΜΟΥ ΤΟΥ ΥΔΡΟΓΟΝΟΥ ΑΣΚΗΣΗ 1 Άτομα αερίου υδρογόνου που βρίσκονται στη θεμελιώδη κατάσταση (n = 1), διεγείρονται με κρούση από δέσμη ηλεκτρονίων που έχουν επιταχυνθεί από διαφορά δυναμικού

Διαβάστε περισσότερα

Στη μέθοδο αυτή το καλούπι είναι κατασκευασμένο, ανάλογα με το υλικό

Στη μέθοδο αυτή το καλούπι είναι κατασκευασμένο, ανάλογα με το υλικό ΧΥΤΕΥΣΗ 199 10.6 ΧΥΤΕΥΣΗ ΜΕ ΚΑΛΟΥΠΙΑ ΠΟΛΛΑΠΛΩΝ ΧΡΗΣΕΩΝ 10.6.1 Χύτευση σε μόνιμο καλούπι Στη μέθοδο αυτή το καλούπι είναι κατασκευασμένο, ανάλογα με το υλικό που θα χυτευθεί, από χυτοσίδηρο, χάλυβα, μπρούντζο

Διαβάστε περισσότερα

[1] ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ : ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΤΑΞΗ : B ΛΥΚΕΙΟΥ ΔΙΑΓΩΝΙΣΜΑ ΠΕΡΙΟΔΟΥ : ΑΠΡΙΛΙΟΣ 2017

[1] ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ : ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΤΑΞΗ : B ΛΥΚΕΙΟΥ ΔΙΑΓΩΝΙΣΜΑ ΠΕΡΙΟΔΟΥ : ΑΠΡΙΛΙΟΣ 2017 [1] ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ : ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΤΑΞΗ : B ΛΥΚΕΙΟΥ ΔΙΑΓΩΝΙΣΜΑ ΠΕΡΙΟΔΟΥ : ΑΠΡΙΛΙΟΣ 2017 ΘΕΜΑ 1 Ο : Στις παρακάτω ερωτήσεις 1 έως 4 να γράψετε στο τετράδιό σας τον αριθμό της ερώτησης και

Διαβάστε περισσότερα

ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ ΤΕΛΟΣ 1ΗΣ ΣΕΛΙΔΑΣ

ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ ΤΕΛΟΣ 1ΗΣ ΣΕΛΙΔΑΣ ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ ΔΙΑΓΩΝΙΣΜΑ ΕΝΔΟΦΡΟΝΤΙΣΤΗΡΙΑΚΗΣ ΠΡΟΣΟΜΟΙΩΣΗΣ Γ ΤΑΞΗΣ ΗΜΕΡΗΣΙΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΣΑΒΒΑΤΟ 3 ΙΑΝΟΥΑΡΙΟΥ 2009 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΣΥΝΟΛΟ ΣΕΛΙΔΩΝ: ΕΞΙ (6) ΘΕΜΑ 1ο Α. Στις

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΣΥΓΚΟΛΛΗΣΗΣ ΧΑΛΥΒΩΝ, ΧΥΤΟΣΙΔΗΡΩΝ ΚΑΙ ΜΗ ΣΙΔΗΡΟΥΧΩΝ ΜΕΤΑΛΛΩΝ

ΤΕΧΝΟΛΟΓΙΑ ΣΥΓΚΟΛΛΗΣΗΣ ΧΑΛΥΒΩΝ, ΧΥΤΟΣΙΔΗΡΩΝ ΚΑΙ ΜΗ ΣΙΔΗΡΟΥΧΩΝ ΜΕΤΑΛΛΩΝ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΣΕΡΡΩΝ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΤΕΧΝΟΛΟΓΙΑ ΣΥΓΚΟΛΛΗΣΗΣ ΧΑΛΥΒΩΝ, ΧΥΤΟΣΙΔΗΡΩΝ ΚΑΙ ΜΗ ΣΙΔΗΡΟΥΧΩΝ ΜΕΤΑΛΛΩΝ ΣΕΡΡΕΣ 2008 ΠΕΡΙΕΧΟΜΕΝA ΚΕΦΑΛΑΙΟ 1 ΓΕΝΙΚΕΣ

Διαβάστε περισσότερα

ΟΡΓΑΝΟΛΟΓΙΑ ΦΑΣΜΑΤΟΜΕΤΡΙΚΩΝ ΟΡΓΑΝΩΝ ΜΕΤΡΗΣΗΣ: ΑΠΟΡΡΟΦΗΣΗΣ ΦΘΟΡΙΣΜΟΥ, ΦΩΣΦΩΡΙΣΜΟΥ, ΣΚΕΔΑΣΗΣ ΕΚΠΟΜΠΗΣ, ΧΗΜΕΙΟΦΩΤΑΥΓΕΙΑΣ

ΟΡΓΑΝΟΛΟΓΙΑ ΦΑΣΜΑΤΟΜΕΤΡΙΚΩΝ ΟΡΓΑΝΩΝ ΜΕΤΡΗΣΗΣ: ΑΠΟΡΡΟΦΗΣΗΣ ΦΘΟΡΙΣΜΟΥ, ΦΩΣΦΩΡΙΣΜΟΥ, ΣΚΕΔΑΣΗΣ ΕΚΠΟΜΠΗΣ, ΧΗΜΕΙΟΦΩΤΑΥΓΕΙΑΣ ΟΡΓΑΝΟΛΟΓΙΑ ΦΑΣΜΑΤΟΜΕΤΡΙΚΩΝ ΟΡΓΑΝΩΝ ΜΕΤΡΗΣΗΣ: ΑΠΟΡΡΟΦΗΣΗΣ ΦΘΟΡΙΣΜΟΥ, ΦΩΣΦΩΡΙΣΜΟΥ, ΣΚΕΔΑΣΗΣ ΕΚΠΟΜΠΗΣ, ΧΗΜΕΙΟΦΩΤΑΥΓΕΙΑΣ ΠΗΓΕΣ ΑΚΤΙΝΟΒΟΛΙΑΣ ΣΥΝΕΧΕΙΣ ΠΗΓΕΣ ΠΗΓΕΣ ΓΡΑΜΜΩΝ ΚΟΙΛΗΣ ΚΑΘΟΔΟΥ & ΛΥΧΝΙΕΣ ΕΚΚΕΝΩΣΕΩΝ

Διαβάστε περισσότερα
