Leica DISTO TM D210 The original laser distance meter

Transcript

1 Leica DISTO TM D0 The original laser distance meter

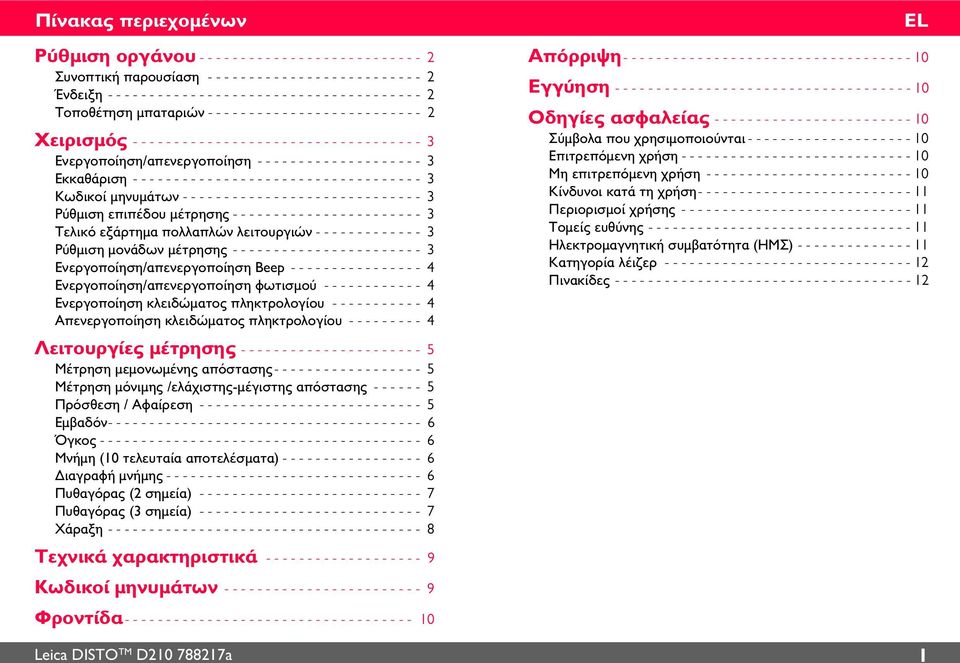

2 Πίνακας περιεχομένων Ρύθμιση οργάνου Συνοπτική παρουσίαση Ένδειξη Τοποθέτηση μπαταριών Χειρισμός Ενεργοποίηση/απενεργοποίηση Εκκαθάριση Κωδικοί μηνυμάτων Ρύθμιση επιπέδου μέτρησης Τελικό εξάρτημα πολλαπλών λειτουργιών Ρύθμιση μονάδων μέτρησης Ενεργοποίηση/απενεργοποίηση Beep Ενεργοποίηση/απενεργοποίηση φωτισμού Ενεργοποίηση κλειδώματος πληκτρολογίου Απενεργοποίηση κλειδώματος πληκτρολογίου Απόρριψη Εγγύηση Οδηγίες ασφαλείας Σύμβολα που χρησιμοποιούνται Επιτρεπόμενη χρήση Μη επιτρεπόμενη χρήση Κίνδυνοι κατά τη χρήση Περιορισμοί χρήσης Τομείς ευθύνης Ηλεκτρομαγνητική συμβατότητα (ΗΜΣ) Κατηγορία λέιζερ Πινακίδες Λειτουργίες μέτρησης Μέτρηση μεμονωμένης απόστασης Μέτρηση μόνιμης /ελάχιστης-μέγιστης απόστασης Πρόσθεση / Αφαίρεση Εμβαδόν Όγκος Μνήμη (0 τελευταία αποτελέσματα) Διαγραφή μνήμης Πυθαγόρας ( σημεία) Πυθαγόρας (3 σημεία) Χάραξη Τεχνικά χαρακτηριστικά Κωδικοί μηνυμάτων Φροντίδα Leica DISTO TM D0 7887a

3 Ρύθμιση οργάνου Συνοπτική παρουσίαση Διαβάστε προσεκτικά τις οδηγίες ασφαλείας και το εγχειρίδιο χρήσης πριν χρησιμοποιήσετε το προϊόν για πρώτη φορά. Ο υπεύθυνος του προϊόντος πρέπει να διασφαλίσει ότι όλοι οι χρήστες κατανοούν και τηρούν αυτές τις οδηγίες. Ένδειξη Ένδειξη Μπαταρία Εμβαδόν / Όγκος Επίπεδο μέτρησης Χάραξη Μέτρηση ελάχι στης/ μέγιστης απόστασης Πρόσθεση / Αφαίρεση Κύρια γραμμή Τοποθέτηση μπαταριών Πυθαγόρας Μνήμη Πληροφορί ες Μονάδες μέτρησης Ενεργοποίηση / Μέτρηση Πρόσθεση Εμβαδόν / Όγκος / Μνήμη / Πυθαγόρας / Χάραξη Αφαίρεση Επίπεδο μέτρησης i Για να διασφαλιστεί η αξιόπιστη χρήση, μη χρησιμοποιείτε μπαταρίες ψευδαργύρουάνθρακα. Αλλάζετε τις μπαταρίες όταν το σύμβολο αναβοσβήνει. Clear / Off (Eκκαθάριση/ απεργοποίη ση) Leica DISTO TM D0 7887a

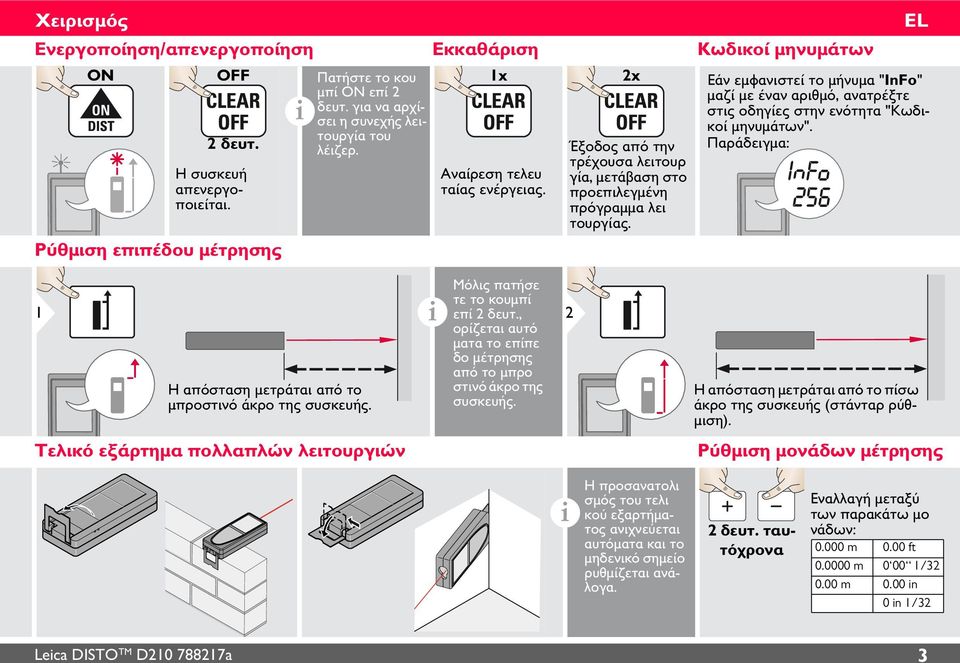

4 Χειρισμός Ενεργοποίηση/απενεργοποίηση Εκκαθάριση Κωδικοί μηνυμάτων ON OFF δευτ. Η συσκευή απενεργοποιείται. Ρύθμιση επιπέδου μέτρησης i Πατήστε το κου μπί ON επί δευτ. για να αρχίσει η συνεχής λειτουργία του λέιζερ. x Αναίρεση τελευ ταίας ενέργειας. x Έξοδος από την τρέχουσα λειτουρ γία, μετάβαση στο προεπιλεγμένη πρόγραμμα λει τουργίας. Εάν εμφανιστεί το μήνυμα "InFo" μαζί με έναν αριθμό, ανατρέξτε στις οδηγίες στην ενότητα "Κωδικοί μηνυμάτων". Παράδειγμα: i Η απόσταση μετράται από το μπροστινό άκρο της συσκευής. Μόλις πατήσε τε το κουμπί επί δευτ., ορίζεται αυτό ματα το επίπε δο μέτρησης από το μπρο στινό άκρο της συσκευής. Η απόσταση μετράται από το πίσω άκρο της συσκευής (στάνταρ ρύθμιση). Τελικό εξάρτημα πολλαπλών λειτουργιών Ρύθμιση μονάδων μέτρησης i Η προσανατολι σμός του τελι κού εξαρτήματος ανιχνεύεται αυτόματα και το μηδενικό σημείο ρυθμίζεται ανάλογα. δευτ. ταυτόχρονα Εναλλαγή μεταξύ των παρακάτω μο νάδων: m m 0.00 m 0.00 ft 0 00 / in 0 in /3 Leica DISTO TM D0 7887a 3

5 Χειρισμός Ενεργοποίηση/απενεργοποίηση Beep Ενεργοποίηση/απενεργοποίηση φωτισμού δευτ. ταυτόχρονα δευτ. ταυτόχρονα Ενεργοποίηση κλειδώματος πληκτρολογίου Απενεργοποίηση κλειδώματος πληκτρολογίου δευτ. ταυτόχρονα PRESS MINUS εντός δευτ. Leica DISTO TM D0 7887a 4

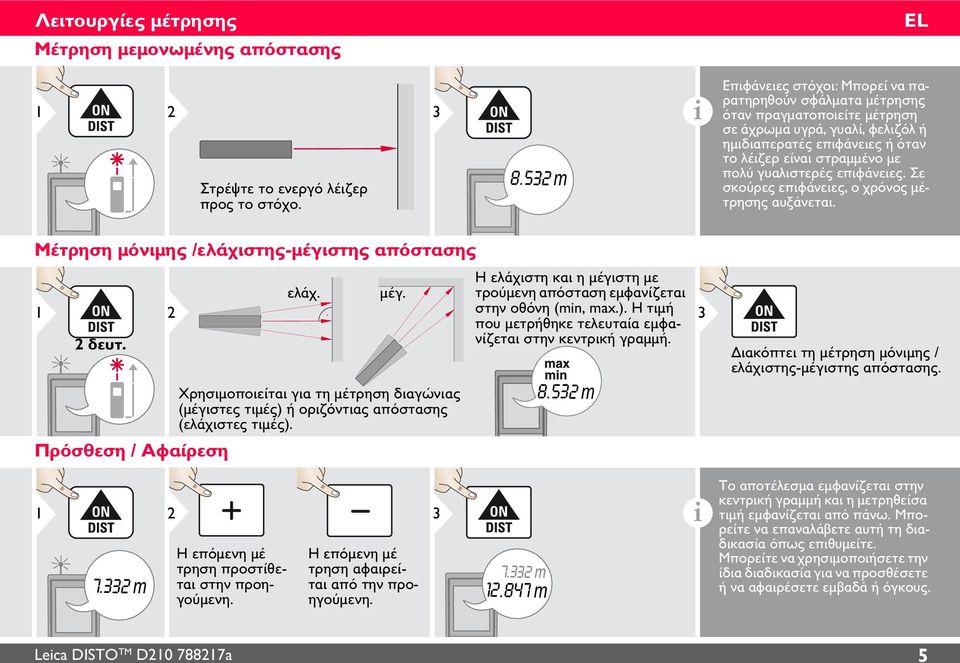

6 Λειτουργίες μέτρησης Μέτρηση μεμονωμένης απόστασης ενεργό λέιζερ προς το στόχο. 3 i 8.53 m Επιφάνειες στόχοι: Μπορεί να παρατηρηθούν σφάλματα μέτρησης όταν πραγματοποιείτε μέτρηση σε άχρωμα υγρά, γυαλί, φελιζόλ ή ημιδιαπερατές επιφάνειες ή όταν το λέιζερ εί στραμμένο με πολύ γυαλιστερές επιφάνειες. Σε σκούρες επιφάνειες, ο χρόνος μέτρησης αυξάνεται. Μέτρηση μόνιμης /ελάχιστης-μέγιστης απόστασης δευτ. Πρόσθεση / Αφαίρεση ελάχ. μέγ. Χρησιμοποιείται για τη μέτρηση διαγώνιας (μέγιστες τιμές) ή οριζόντιας απόστασης (ελάχιστες τιμές). Η ελάχιστη και η μέγιστη με τρούμενη απόσταση εμφανίζεται στην οθόνη (min, max.). Η τιμή που μετρήθηκε τελευταία εμφανίζεται στην κεντρική γραμμή m 3 Διακόπτει τη μέτρηση μόνιμης / ελάχιστης-μέγιστης απόστασης m Η επόμενη μέ τρηση προστίθεται στην προηγούμενη. Η επόμενη μέ τρηση αφαιρείται από την προηγούμενη. 3 i 7.33 m.847 m Το αποτέλεσμα εμφανίζεται στην κεντρική γραμμή και η μετρηθείσα τιμή εμφανίζεται από πάνω. Μπορείτε να επαναλάβετε αυτή τη διαδικασία όπως επιθυμείτε. Μπορείτε να χρησιμοποιήσετε την ίδια διαδικασία για να προσθέσετε ή να αφαιρέσετε εμβαδά ή όγκους. Leica DISTO TM D0 7887a 5

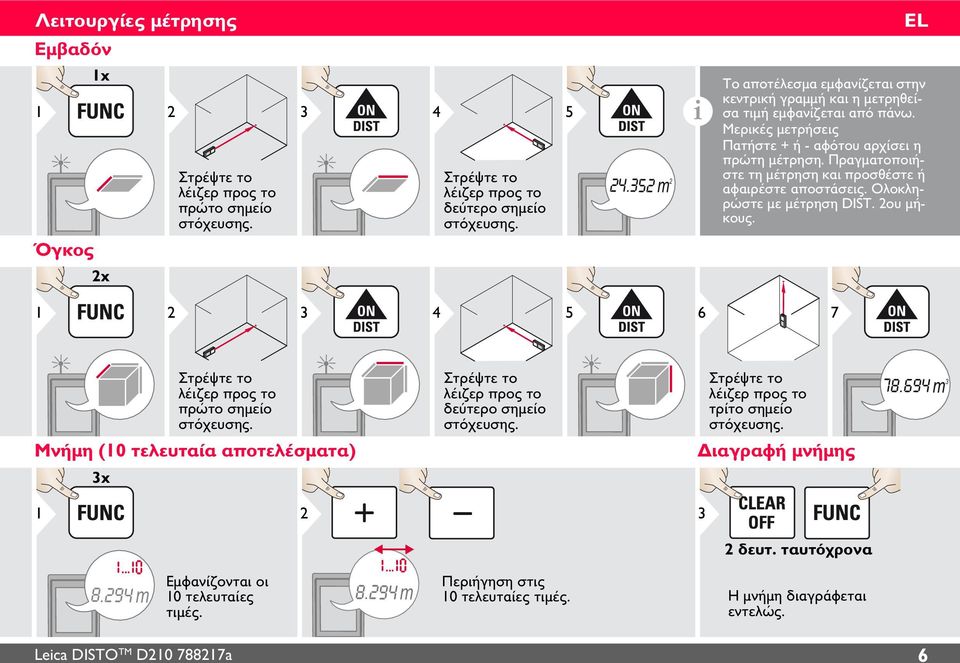

7 Λειτουργίες μέτρησης Εμβαδόν x λέιζερ προς το πρώτο σημείο στόχευσης. 3 4 λέιζερ προς το δεύτερο σημείο στόχευσης. 5 i 4.35 m Το αποτέλεσμα εμφανίζεται στην κεντρική γραμμή και η μετρηθείσα τιμή εμφανίζεται από πάνω. Μερικές μετρήσεις Πατήστε + ή - αφότου αρχίσει η πρώτη μέτρηση. Πραγματοποιήστε τη μέτρηση και προσθέστε ή αφαιρέστε αποστάσεις. Ολοκληρώστε με μέτρηση DIST. ου μήκους. Όγκος x λέιζερ προς το πρώτο σημείο στόχευσης. λέιζερ προς το δεύτερο σημείο στόχευσης. λέιζερ προς το τρίτο σημείο στόχευσης m 3 Μνήμη (0 τελευταία αποτελέσματα) Διαγραφή μνήμης 3x 3 δευτ. ταυτόχρονα 8.94 m Εμφανίζονται οι 0 τελευταίες τιμές m Περιήγηση στις 0 τελευταίες τιμές. Η μνήμη διαγράφεται εντελώς. Leica DISTO TM D0 7887a 6

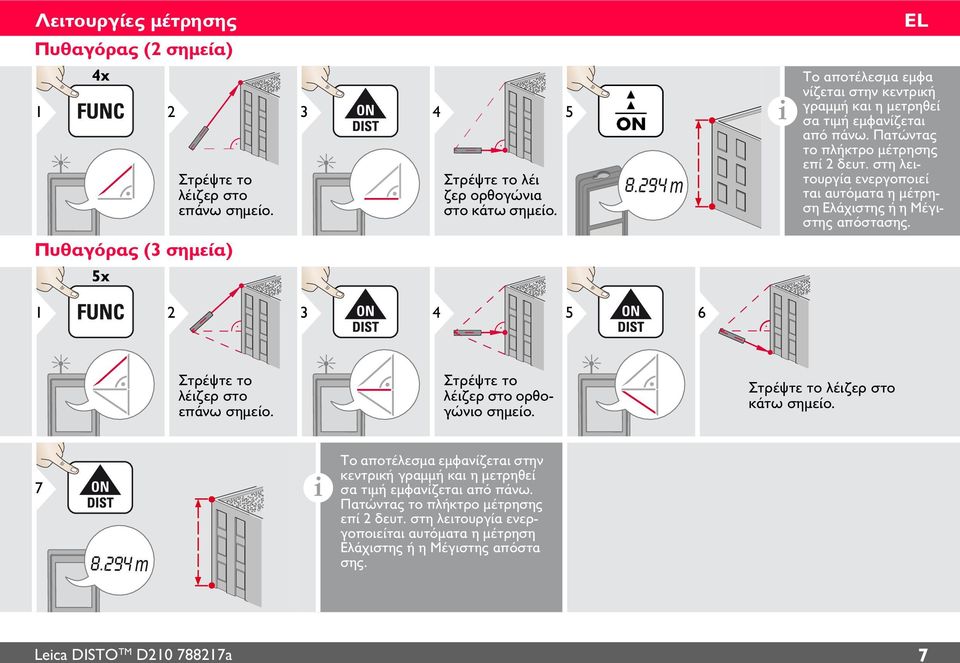

8 Λειτουργίες μέτρησης Πυθαγόρας ( σημεία) 4x λέιζερ στο επάνω σημείο. Πυθαγόρας (3 σημεία) 5x 3 4 λέι ζερ ορθογώνια στο κάτω σημείο. 5 i 8.94 m Το αποτέλεσμα εμφα νίζεται στην κεντρική γραμμή και η μετρηθεί σα τιμή εμφανίζεται από πάνω. Πατώντας το πλήκτρο μέτρησης επί δευτ. στη λειτουργία ενεργοποιεί ται αυτόματα η μέτρηση Ελάχιστης ή η Μέγιστης απόστασης λέιζερ στο επάνω σημείο. λέιζερ στο ορθογώνιο σημείο. λέιζερ στο κάτω σημείο. 7 i 8.94 m Το αποτέλεσμα εμφανίζεται στην κεντρική γραμμή και η μετρηθεί σα τιμή εμφανίζεται από πάνω. Πατώντας το πλήκτρο μέτρησης επί δευτ. στη λειτουργία ενεργοποιείται αυτόματα η μέτρηση Ελάχιστης ή η Μέγιστης απόστα σης. Leica DISTO TM D0 7887a 7

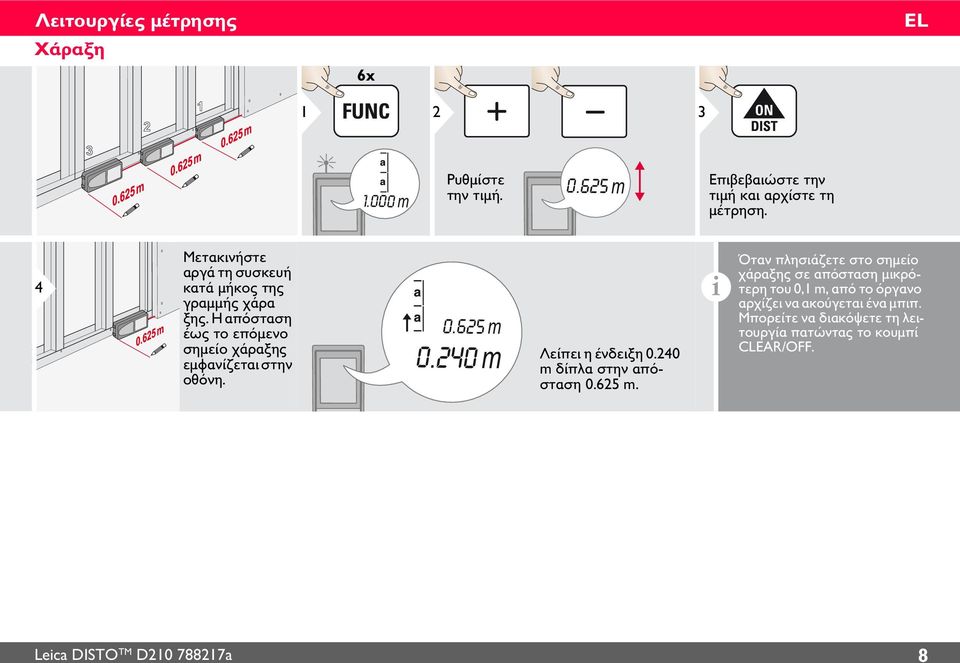

9 Λειτουργίες μέτρησης Χάραξη 6x m Ρυθμίστε την τιμή m Επιβεβαιώστε την τιμή και αρχίστε τη μέτρηση. 4 Μετακινήστε αργά τη συσκευή κατά μήκος της γραμμής χάρα ξης. Η απόσταση έως το επόμενο σημείο χάραξης εμφανίζεται στην οθόνη m 0.40 m Λείπει η ένδειξη 0.40 m δίπλα στην απόσταση 0.65 m. i Όταν πλησιάζετε στο σημείο χάραξης σε απόσταση μικρότερη του 0, m, από το όργανο αρχίζει να ακούγεται ένα μπιπ. Μπορείτε να διακόψετε τη λειτουργία πατώντας το κουμπί CLEAR/OFF. Leica DISTO TM D0 7887a 8

10 Τεχνικά χαρακτηριστικά Κωδικοί μηνυμάτων Γενικά Τυπική ανοχή μέτρησης * ±.0 mm / ~/6" *** Μέγιστη ανοχή μέτρησης** ±.0 mm / 0.08 in *** Εμβέλεια στην πλάκα στόχευσης 00 m / 38 ft Leica GZM6 Τυπική εμβέλεια* m / -65 ft Εμβέλεια σε ευνοϊκές 50 m / 64 ft συνθήκες **** Μικρότερη τιμή που εμφανίζεται 0, mm / /3 in Power Range Technology Κατηγορία λέιζερ Τύπος λέιζερ 635 nm, < mw Ø κουκκίδας λέιζερ σε απόσταση Κατηγορία προστασίας Αυτόματη απενεργοποίηση λέιζερ Αυτόματη απενεργοποίηση λέιζερ Διάρκεια μπαταρίας ( x AAA) Διάσταση (Υ x B x Π) Βάρος (με μπαταρίες) Εύρος θερμοκρασιών: - Αποθήκευση -Λειτουργία 6 /30 / 60 mm 0 / 50 / 00 m IP54 (προστασία από σκόνη και πιτσίλισμα νερού) μετά από 90 δευτ. μετά από 80 δευτ. έως 5000 μετρήσεις 4 x 50 x 7 mm 4,49 x,97 x,06 in 6 g / 4,05 oz -5 έως 70 C -3 έως 58 F -0 έως 50 C 4 έως F Λειτουργίες Μέτρηση απόστασης Μέτρηση ελάχιστης/μέγιστης απόστασης Μόνιμη μέτρηση Χάραξη Πρόσθεση/Αφαίρεση Εμβαδόν Όγκος Λειτουργία Painter (εμβαδόν με μερική μέτρηση) Πυθαγόρας Μνήμη Beep Φωτιζόμενη οθόνη Αυτόματο τελικό εξάρτημα πολλαπλών λειτουργιών σημείων και 3 σημείων 0 αποτελέσματα Εάν το μήνυμα Error (Σφάλμα) δεν εξαφανιστεί μετά από επανειλημμένες ενεργοποιήσεις της συσκευής, απευθυνθείτε στον αντιπρόσωπο. Εάν εμφανιστεί το μήνυμα InFo μαζί με έναν αριθμό, πατήστε το κουμπί Clear και ακολουθήστε τις παρακάτω οδηγίες: Αρ. Αιτία Διόρθωση 04 Σφάλμα υπολογισμού Πραγματοποιήστε τη μέτρηση ξανά. 5 Θερμοκρασία πολύ υψηλή. 53 Θερμοκρασία πολύ χαμηλή 55 Σήμα λήψης πολύ ασθενές, ο χρόνος μέτρησης πολύ μεγάλος 56 Σήμα λήψης πολύ υψηλό 57 Πολύ έντονο φως στο φόντο 58 Η μέτρηση βρίσκεται εκτός εμβέλειας 60 Η ακτίνα λέιζερ διακό πτεται Αφήστε τη συσκευή να κρυώσει. Ζεστάνετε τη συσκευή. Αλλάξτε την επιφά νεια στόχευσης (π.χ. λευκό χαρτί). Αλλάξτε την επιφά νεια στόχευσης (π.χ. λευκό χαρτί). Η επιφάνεια στόχευσης πρέπει να εί πιο σκοτεινή. Διορθώστε την εμβέ λεια. Επαναλάβετε τη μέτρηση. * ισχύει για 00 % ανακλαστικότητα στόχου (λευκός βαμμένος τοίχος), χαμηλό φωτισμό περιβάλλοντος, 5 ºC ** ισχύει για 0 έως 500 % ανακλαστικότητα στόχου, έντονο φωτισμό περιβάλλοντος, - 0 ºC έως + 50 ºC *** Οι ανοχές ισχύουν από 0,05 m έως 0 m με επίπεδο εμπιστοσύνης 95%. Η μέγιστη ανοχή μπορεί να μειωθεί στα 0, mm/m από τα 0 m έως τα 30 m και στα 0,0 mm/m για αποστάσεις πάνω από τα 30 m **** ισχύει για 00 % ανακλαστικότητα στόχου, φωτισμό φόντου περίπου 30'000 lux Leica DISTO TM D0 7887a 9

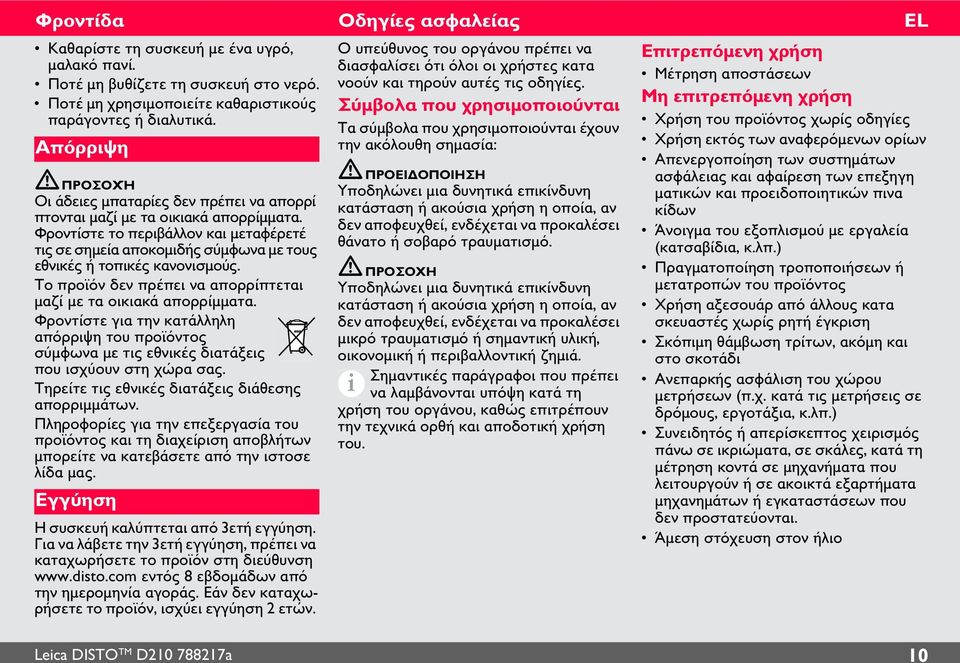

11 Φροντίδα Καθαρίστε τη συσκευή με ένα υγρό, μαλακό πανί. Ποτέ μη βυθίζετε τη συσκευή στο νερό. Ποτέ μη χρησιμοποιείτε καθαριστικούς παράγοντες ή διαλυτικά. Απόρριψη ΠΡΟΣΟΧΉ Οι άδειες μπαταρίες δεν πρέπει να απορρί πτονται μαζί με τα οικιακά απορρίμματα. Φροντίστε το περιβάλλον και μεταφέρετέ τις σε σημεία αποκομιδής σύμφωνα με τους εθνικές ή τοπικές κανονισμούς. Το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα οικιακά απορρίμματα. Φροντίστε για την κατάλληλη απόρριψη του προϊόντος σύμφωνα με τις εθνικές διατάξεις που ισχύουν στη χώρα σας. Τηρείτε τις εθνικές διατάξεις διάθεσης απορριμμάτων. Πληροφορίες για την επεξεργασία του προϊόντος και τη διαχείριση αποβλήτων μπορείτε να κατεβάσετε από την ιστοσε λίδα μας. Εγγύηση Η συσκευή καλύπτεται από 3ετή εγγύηση. Για να λάβετε την 3ετή εγγύηση, πρέπει να καταχωρήσετε το προϊόν στη διεύθυνση εντός 8 εβδομάδων από την ημερομηνία αγοράς. Εάν δεν καταχωρήσετε το προϊόν, ισχύει εγγύηση ετών. Οδηγίες ασφαλείας Ο υπεύθυνος του οργάνου πρέπει να διασφαλίσει ότι όλοι οι χρήστες κατα νοούν και τηρούν αυτές τις οδηγίες. Σύμβολα που χρησιμοποιούνται Τα σύμβολα που χρησιμοποιούνται έχουν την ακόλουθη σημασία: ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδηλώνει μια δυνητικά επικίνδυνη κατάσταση ή ακούσια χρήση η οποία, αν δεν αποφευχθεί, ενδέχεται να προκαλέσει θάνατο ή σοβαρό τραυματισμό. ΠΡΟΣΟΧΗ Υποδηλώνει μια δυνητικά επικίνδυνη κατάσταση ή ακούσια χρήση η οποία, αν δεν αποφευχθεί, ενδέχεται να προκαλέσει μικρό τραυματισμό ή σημαντική υλική, οικονομική ή περιβαλλοντική ζημιά. i Σημαντικές παράγραφοι που πρέπει να λαμβάνονται υπόψη κατά τη χρήση του οργάνου, καθώς επιτρέπουν την τεχνικά ορθή και αποδοτική χρήση του. Επιτρεπόμενη χρήση Μέτρηση αποστάσεων Μη επιτρεπόμενη χρήση Χρήση του προϊόντος χωρίς οδηγίες Χρήση εκτός των αναφερόμενων ορίων Απενεργοποίηση των συστημάτων ασφάλειας και αφαίρεση των επεξηγη ματικών και προειδοποιητικών πινα κίδων Άνοιγμα του εξοπλισμού με εργαλεία (κατσαβίδια, κ.λπ.) Πραγματοποίηση τροποποιήσεων ή μετατροπών του προϊόντος Χρήση αξεσουάρ από άλλους κατα σκευαστές χωρίς ρητή έγκριση Σκόπιμη θάμβωση τρίτων, ακόμη και στο σκοτάδι Ανεπαρκής ασφάλιση του χώρου μετρήσεων (π.χ. κατά τις μετρήσεις σε δρόμους, εργοτάξια, κ.λπ.) Συνειδητός ή απερίσκεπτος χειρισμός πάνω σε ικριώματα, σε σκάλες, κατά τη μέτρηση κοντά σε μηχανήματα που λειτουργούν ή σε ακοικτά εξαρτήματα μηχανημάτων ή εγκαταστάσεων που δεν προστατεύονται. Άμεση στόχευση στον ήλιο Leica DISTO TM D0 7887a 0

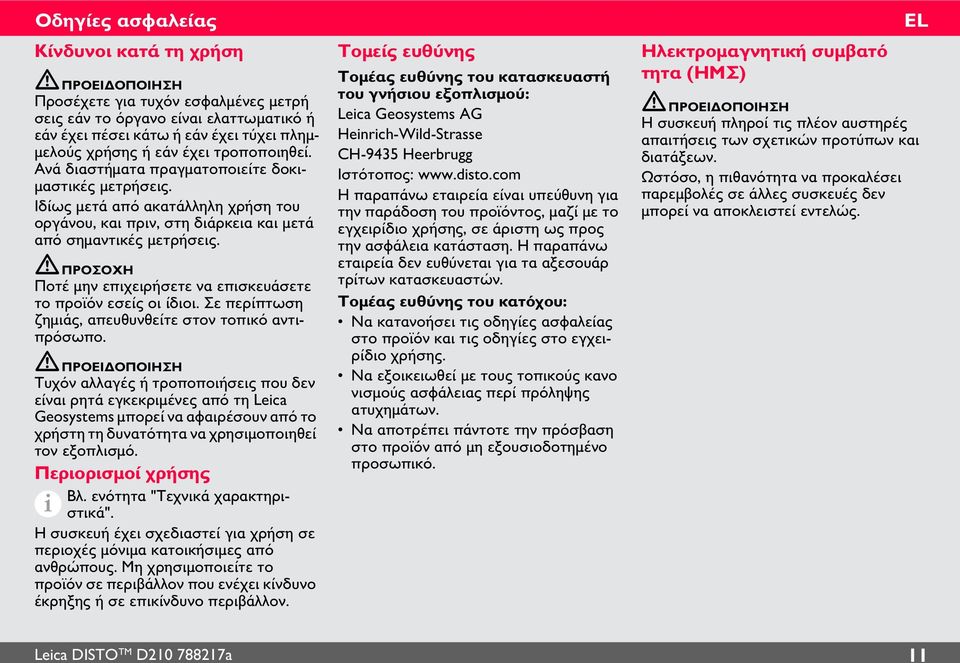

12 Οδηγίες ασφαλείας Κίνδυνοι κατά τη χρήση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προσέχετε για τυχόν εσφαλμένες μετρή σεις εάν το όργανο εί ελαττωματικό ή εάν έχει πέσει κάτω ή εάν έχει τύχει πλημμελούς χρήσης ή εάν έχει τροποποιηθεί. Ανά διαστήματα πραγματοποιείτε δοκιμαστικές μετρήσεις. Ιδίως μετά από ακατάλληλη χρήση του οργάνου, και πριν, στη διάρκεια και μετά από σημαντικές μετρήσεις. ΠΡΟΣΟΧΗ Ποτέ μην επιχειρήσετε να επισκευάσετε το προϊόν εσείς οι ίδιοι. Σε περίπτωση ζημιάς, απευθυνθείτε στον τοπικό αντιπρόσωπο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τυχόν αλλαγές ή τροποποιήσεις που δεν εί ρητά εγκεκριμένες από τη Leica Geosystems μπορεί να αφαιρέσουν από το χρήστη τη δυνατότητα να χρησιμοποιηθεί τον εξοπλισμό. Περιορισμοί χρήσης i Βλ. ενότητα "Τεχνικά χαρακτηριστικά". Η συσκευή έχει σχεδιαστεί για χρήση σε περιοχές μόνιμα κατοικήσιμες από ανθρώπους. Μη χρησιμοποιείτε το προϊόν σε περιβάλλον που ενέχει κίνδυνο έκρηξης ή σε επικίνδυνο περιβάλλον. Τομείς ευθύνης Τομέας ευθύνης του κατασκευαστή του γνήσιου εξοπλισμού: Leica Geosystems AG Heinrich-Wild-Strasse CH-9435 Heerbrugg Ιστότοπος: Η παραπάνω εταιρεία εί υπεύθυνη για την παράδοση του προϊόντος, μαζί με το εγχειρίδιο χρήσης, σε άριστη ως προς την ασφάλεια κατάσταση. Η παραπάνω εταιρεία δεν ευθύνεται για τα αξεσουάρ τρίτων κατασκευαστών. Τομέας ευθύνης του κατόχου: Να κατανοήσει τις οδηγίες ασφαλείας στο προϊόν και τις οδηγίες στο εγχειρίδιο χρήσης. Να εξοικειωθεί με τους τοπικούς κανο νισμούς ασφάλειας περί πρόληψης ατυχημάτων. Να αποτρέπει πάντοτε την πρόσβαση στο προϊόν από μη εξουσιοδοτημένο προσωπικό. Ηλεκτρομαγνητική συμβατό τητα (ΗΜΣ) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η συσκευή πληροί τις πλέον αυστηρές απαιτήσεις των σχετικών προτύπων και διατάξεων. Ωστόσο, η πιθανότητα να προκαλέσει παρεμβολές σε άλλες συσκευές δεν μπορεί να αποκλειστεί εντελώς. Leica DISTO TM D0 7887a

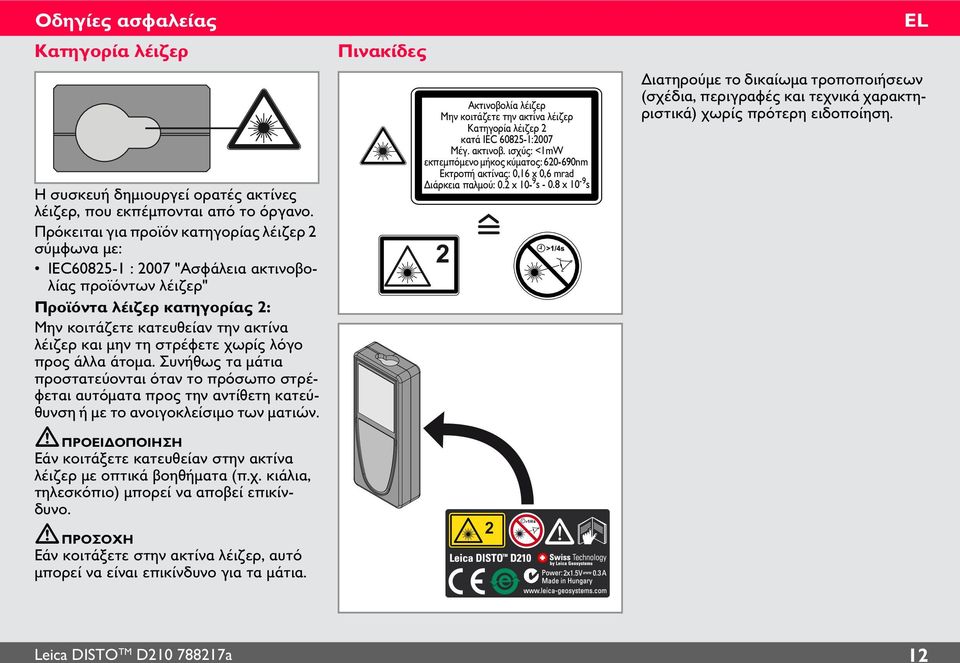

13 Οδηγίες ασφαλείας Κατηγορία λέιζερ Η συσκευή δημιουργεί ορατές ακτίνες λέιζερ, που εκπέμπονται από το όργανο. Πρόκειται για προϊόν κατηγορίας λέιζερ σύμφωνα με: IEC6085- : 007 "Ασφάλεια ακτινοβολίας προϊόντων λέιζερ" Προϊόντα λέιζερ κατηγορίας : Μην κοιτάζετε κατευθείαν την ακτίνα λέιζερ και μην τη στρέφετε χωρίς λόγο προς άλλα άτομα. Συνήθως τα μάτια προστατεύονται όταν το πρόσωπο στρέφεται αυτόματα προς την αντίθετη κατεύθυνση ή με το ανοιγοκλείσιμο των ματιών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν κοιτάξετε κατευθείαν στην ακτίνα λέιζερ με οπτικά βοηθήματα (π.χ. κιάλια, τηλεσκόπιο) μπορεί να αποβεί επικίνδυνο. ΠΡΟΣΟΧΗ Εάν κοιτάξετε στην ακτίνα λέιζερ, αυτό μπορεί να εί επικίνδυνο για τα μάτια. Πινακίδες Ακτινοβολία λέιζερ Μην κοιτάζετε την ακτίνα λέιζερ Κατηγορία λέιζερ κατά IEC 6085-:007 Μέγ. ακτινοβ. ισχύς: <mw εκπεμπόμενο μήκος κύματος: nm Εκτροπή ακτίνας: 0,6 x 0,6 mrad Διάρκεια παλμού: 0. x 0-9 s x 0-9 s Διατηρούμε το δικαίωμα τροποποιήσεων (σχέδια, περιγραφές και τεχνικά χαρακτηριστικά) χωρίς πρότερη ειδοποίηση. Leica DISTO TM D0 7887a

14 Η Leica Geosystems AG, Heerbrugg, Switzerland έχει πιστοποιηθεί ότι διαθέτει σύστημα ποιότητας το οποίο πληροί τα Διεθνή Πρότυπα Διαχείρισης Ποιότητας και Συστήματα Ποιότητας (πρότυπο ISO 900) και τα Συστήματα Περιβαλλοντικής Διαχείρισης (πρότυπο ISO 400). Διαχείριση Απόλυτης Ποιότητας - Η δέσμευσή μας για απόλυτη ικανοποίηση του πελάτη. Απευθυνθείτε στον τοπικό αντιπρόσωπο της Leica Geosystems για περισσότερες πληροφορίες σχετικά με το πρόγραμμά μας TQM. Copyright Leica Geosystems AG, Heerbrugg, Switzerland 0 Μετάφραση πρωτότυπου κειμένου (7887a EN) Δίπλωμα ευρεσιτεχνίας αρ.: WO 94764, WO 98809, WO , WO 06964, US , EP 9567, US , WO , Patents pending Leica Geosystems AG CH-9435 Heerbrugg (Switzerland)
