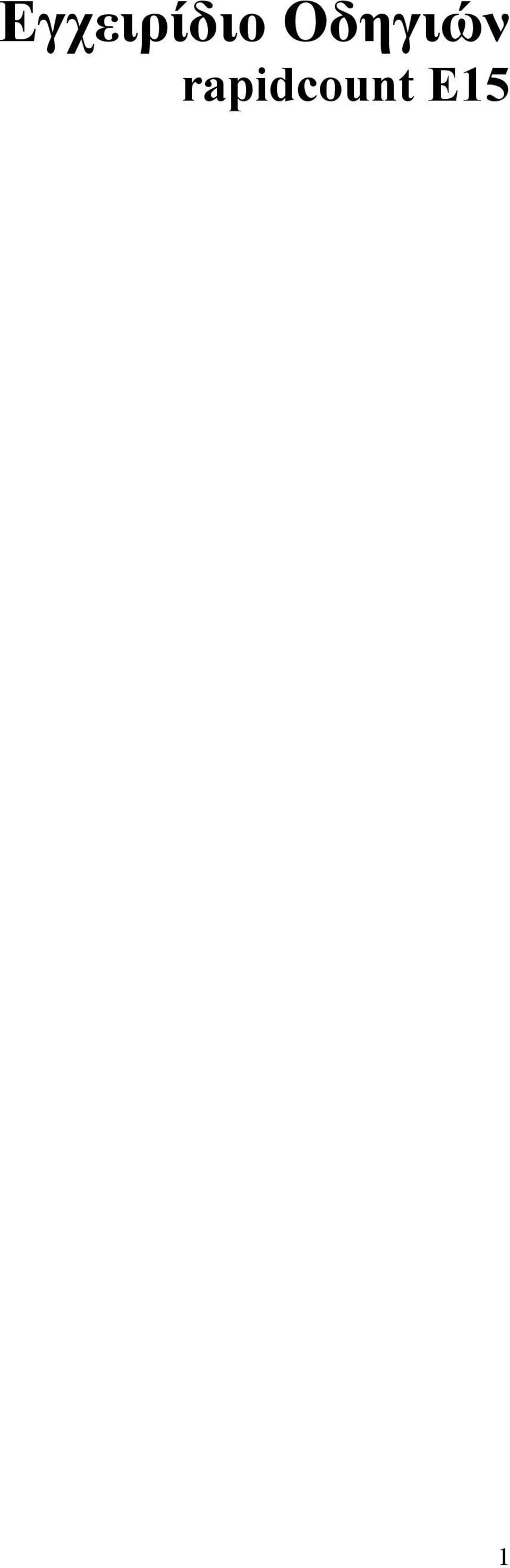

1 Εγχειρίδιο Οδηγιών rapidcount E15 1

2 Γενικές προφυλάξεις: Παρακαλείσθε να λάβετε όλες τις απαραίτητες προφυλάξεις κατά το χειρισμό του μετρητή. Μην χρησιμοποιείτε τον μετρητή σε πολύ ζεστούς ή υγρούς χώρους. (Μην εκθέτετε τον μετρητή σε άμεση ηλιακή ακτινοβολία ή στη βροχή) Εγκατάσταση: Βγάλτε από τη συσκευασία το μετρητή Τοποθετήστε τον μετρητή σε επίπεδη επιφάνεια. Συνδέστε το φις στην πίσω όψη του μετρητή με μια πρίζα. Τοποθετήστε τον διακόπτη που βρίσκεται στην πίσω όψη του μετρητή στο ΟΝ. Ο μετρητής ελέγχει τώρα τους αισθητήρες. Ορισμοί: Κύρια οθόνη Πλαϊνή οθόνη Κάλυμμα Έξοδος χαρτονομίσματος Τροφοδοσία χαρτονομίσματος Μπροστινή όψη Πλήκτρα λειτουργιών Συρτάρι χαρτονομισμάτων Λαβή Κουμπί ρύθμισης τροφοδοσίας χαρτονομίσματος Υποδοχή ασφάλειας Σύνδεση με εξωτερική οθόνη Διακόπτης ON/OFF Καλώδιο Τροφοδοσίας Πίσω όψη 2

3 Πίνακας ελέγχου χρήστη και οθόνη rapidcount E15 Επαναφορά CNT/Απαλοιφή/Διαγραφή +1 μονάδα/ανίχνευση με μαγνητισμό Λειτουργία δέσμης/ανίχνευση UV Λειτουργία Adding count/ανίχνευση με υπέρυθρες Πλήκτρο CHK-SHIFT Ενδεικτική λυχνία ADD Ενδεικτική λυχνία IR Ενδεικτική λυχνία UV Ενδεικτική λυχνία MG Βασικό μοντέλο rapidcount E10 Επαναφορά CNT/Απαλοιφή/Διαγραφή +10 μονάδες +1 μονάδα Λειτουργία δέσμης Λειτουργία Adding count Ενδεικτική λυχνία ADD Λειτουργία: Αν έχετε εξωτερική οθόνη, συνδέστε την με την αντίστοιχη θύρα σύνδεσης στην πίσω όψη του μετρητή. Ανάψτε τον μετρητή. Στις δύο οθόνες εμφανίζεται η ένδειξη o.αν εμφανιστεί άλλη ένδειξη, παρακαλείσθε να ανατρέξετε στην ενότητα αντιμετώπισης σφαλμάτων στη σελίδα 14. 3

4 Λειτουργίες πλήκτρων: Μερικά πλήκτρα έχουν διάφορες λειτουργίες (λειτουργία 1 και 2). Παρακαλείσθε να χρησιμοποιείτε το πλήκτρο CH K-SHI FT για να εναλλάσσετε μεταξύ των λειτουργιών των διαφόρων πλήκτρων. Αν πατήσετε το πλήκτρο CHK-SHIFT μία φορά, στην οθόνη ανάβει η ένδειξη CH. Οι λειτουργίες των πλήκτρων έχουν πλέον αλλάξει (λειτουργία 2). Πατήστε ξανά το πλήκτρο CHK-SHIFT για να επιστρέψετε στην πρώτη λειτουργία (αυτό δεν ισχύει για το rapidcount E10). Προειδοποίηση: Εισάγετε τα χαρτονομίσματα στο κέντρο της πλάκας τροφοδοσίας χαρτονομίσματος. Προκειμένου να αποφύγετε περιττά σφάλματα, προσαρμόστε σωστά το άνοιγμα της τροφοδοσίας χαρτονομίσματος πριν από τη μέτρηση. Έχετε υπόψη ότι μπορείτε να εισάγετε μόνο ένα χαρτονόμισμα τη φορά. Μέτρηση χρημάτων: Αν θέλετε απλά να μετρήσετε χαρτονομίσματα χωρίς να ελέγξετε τη γνησιότητά τους, ανάψτε τον μετρητή και απενεργοποιήστε όλες τις λειτουργίες ανίχνευσης. Τοποθετήστε στη θέση τροφοδοσίας χαρτονομίσματος μια δεσμίδα χαρτονομισμάτων ίδιας αξίας (π.χ. χαρτονομίσματα των 10 ευρώ). Ο μετρητής αρχίζει αυτόματα τη διαδικασία μέτρησης και εμφανίζει τον αριθμό των μονάδων που μετρήθηκαν. Αφαιρέστε τα χαρτονομίσματα από το συρτάρι χαρτονομισμάτων. Σε κάθε νέα μέτρηση, στην οθόνη εμφανίζεται η ένδειξη o. Το rapidcount E15 μπορεί να ανιχνεύσει μικρότερα χαρτονομίσματα στη δεσμίδα. Αν μετράτε π.χ. χαρτονομίσματα των 10 ευρώ, ο μετρητής σταματά αυτόματα (σφάλμα Ed ) αν υπάρχει ενδιάμεσα χαρτονόμισμα των 5 ευρώ. Το πρώτο χαρτονόμισμα δίνει πάντα την αναφορά της αξίας στη δεσμίδα. Ανιχνεύονται μόνο μικρότερης αξίας χαρτονομίσματα. Για αυτό το σκοπό, παρακαλείσθε να ενεργοποιείτε τη λειτουργία ανίχνευσης. Σημείωση: Αν η οθόνη έχει φωτιστεί και εμφανίζεται η ένδειξη "Ej" στην προκαθορισμένη οθόνη, σημαίνει ότι έχει προκύψει κάποιο λάθος. Αφαιρέστε τα χαρτονομίσματα από το συρτάρι χαρτονομισμάτων και εισάγετε ξανά τη δεσμίδα στην τροφοδοσία χαρτονομισμάτων. Εναλλακτική λειτουργία δεσμίδας: Αν θέλετε να χρησιμοποιήσετε τη λειτουργία δεσμίδας, πατήστε το πλήκτρο BAT/UV. Στην πλαϊνή οθόνη εμφανίζεται η ένδειξη 100 και ο μετρητής τίθεται στη λειτουργία δεσμίδας. Κάθε φορά που πατάτε το πλήκτρο BAT, εμφανίζονται οι μονάδες 100,50, 20, 10 και 5. Μπορείτε να αυξήσετε τον αριθμό των μονάδων ανά 1 ψηφίο πατώντας το πλήκτρο +1. Η λειτουργία δεσμίδας μπορεί να επιλεγεί μεταξύ 1 και 999. Μόλις φτάσετε στον προκαθορισμένο αριθμό μονάδων, ο μετρητής σταματάει αυτόματα. Για άλλη μέτρηση, αφαιρέστε τα χαρτονομίσματα από το συρτάρι χαρτονομισμάτων. Ο μετρητής επαναλαμβάνει άλλη μία φορά τη διαδικασία μέτρησης. 4

5 Λειτουργία ADD/Adding count: Αν θέλετε να χρησιμοποιήσετε τη λειτουργία Adding Count, πατήστε το πλήκτρο ADD/IR. Στην οθόνη ανάβει η ένδειξη ADD Function. Με αυτή τη λειτουργία, μπορείτε να εκτελέσετε πλήρη μέτρηση ενός μεγάλου ποσού χαρτονομισμάτων της ίδιας αξίας. Στο τέλος της διαδικασίας μέτρησης, εμφανίζεται ο συνολικός αριθμός των μετρημένων μονάδων. Για να ακυρώσετε τη λειτουργία ADD mode, πατήστε ξανά το πλήκτρο ADC/IR. Ρυθμίσεις λειτουργιών ανίχνευσης πλαστών χρημάτων: Οι διάφορες λειτουργίες ανίχνευσης του rapidcount E15 εξασφαλίζουν αξιόπιστη ανίχνευση πλαστών χρημάτων. Ο rapidcount E15 περιλαμβάνει λειτουργίες ανίχνευσης χαρτονομισμάτων με UV, μαγνητισμό και υπέρυθρες. Αν βρεθεί πλαστό χαρτονόμισμα, ο μετρητής σταματάει αυτόματα και ηχεί προειδοποιητικό σήμα. Το πρώτο χαρτονόμισμα στο συρτάρι χαρτονομισμάτων είναι το πλαστό χαρτονόμισμα. Αφού αφαιρέσετε το πλαστό χαρτονόμισμα από το συρτάρι χαρτονομισμάτων, πατήστε το πλήκτρο RESET και επανατοποθετήστε τη δεσμίδα στο συρτάρι για νέα μέτρηση. Λειτουργία ανίχνευσης με υπέρυθρες: Πατήστε το πλήκτρο CHK-SHIFT και στη συνέχεια το πλήκτρο ADD/IR. Η λυχνία UV ανάβει και ενεργοποιείται η ανίχνευση με υπέρυθρες. Λειτουργία ανίχνευσης UV: Πατήστε το πλήκτρο CHK-SHIFT και στη συνέχεια το πλήκτρο BAT/UV. Η λυχνία UV ανάβει και ενεργοποιείται η λειτουργία ανίχνευσης UV. Λειτουργία ανίχνευσης με μαγνητισμό: Πατήστε το πλήκτρο CHK-SHIFT και στη συνέχεια το πλήκτρο +1/MG. Η λυχνία "MG" ανάβει και ενεργοποιείται η λειτουργία ανίχνευσης με μαγνητισμό. Για να μπείτε στο μενού Counterfeit money detection settings («Ρυθμίσεις ανίχνευσης πλαστών χρημάτων»), σβήστε τον μετρητή και κρατώντας πατημένο το πλήκτρο "BAT/UV" ανάψτε ξανά τον μετρητή. Τώρα μπορείτε να δείτε τις παρακάτω βασικές ρυθμίσεις. Με το πλήκτρο +1/MG ή το πλήκτρο ADD, μεταβείτε από τη μία ρύθμιση στην άλλη προς τα αριστερά και προς τα δεξιά. Μπορείτε να αλλάξετε τις παραμέτρους με τα πλήκτρα +1 και BAT. 5

6 Ρύθμιση Κύρια οθόνη Πλαϊνή οθόνη Πλάτος Ευαισθησία UV Ευαισθησία διαχωρισμού Η ανίχνευση πλαστού νομίσματος είναι ρυθμισμένη από το εργοστάσιο στο ευρώ. Σβήστε τον μετρητή, πατήστε το πλήκτρο ADD/IR και ανάψτε ξανά τον μετρητή. Στην οθόνη εμφανίζονται αντίστοιχα οι ενδείξεις def και H. Έχει γίνει επαναφορά του μετρητή στις εργοστασιακές ρυθμίσεις. Μηνύματα σφάλματος: Κατά την έναρξη του μετρητή Μόλις ανάψετε τον μετρητή, εκτελείται λειτουργία αυτο-διάγνωσης. Αν εμφανιστεί ένα από τα παρακάτω μηνύματα σφάλματος, σημαίνει ότι κάποιος αισθητήρας είναι καλυμμένος από σκόνη, βρωμιά ή από μπλοκαρισμένο χαρτονόμισμα. Αφαιρέστε όλες τις βρωμιές με ξεσκονόπανο ή μαλακό πανί (βούρτσα) ή αφαιρέστε το μπλοκαρισμένο χαρτονόμισμα. Στη συνέχεια, επανεκκινήστε τον μετρητή. Ο μετρητής σας πρέπει να υποβάλλεται σε τακτική συντήρηση από τον εμπορικό αντιπρόσωπο. Μήνυμα σφάλματος στην οθόνη Πηγή του σφάλματος Ενέργεια Αισθητήρας φθορισμού/uv Αφαιρέστε το πάνω κάλυμμα και καθαρίστε τον αισθητήρα (λάμπα!). Αισθητήρας τροφοδοσίας χαρτονομίσματος Καθαρίστε τον αισθητήρα τροφοδοσίας χαρτονομίσματος. Αισθητήρας εξόδου χαρτονομίσματος Αφαιρέστε τα χαρτονομίσματα και καθαρίστε τον αισθητήρα. Αριστερός αισθητήρας μέτρησης Αφαιρέστε το πάνω κάλυμμα και καθαρίστε τους αισθητήρες. Δεξιός αισθητήρας μέτρησης Αφαιρέστε το πάνω κάλυμμα και καθαρίστε τους αισθητήρες. Αισθητήρας ταχύτητας περιστροφής Καθαρίστε τον μετρητή και προβείτε σε συντήρηση εφόσον είναι αναγκαίο! Σφάλμα εσωτερικής μνήμης Επαναφέρετε τον μετρητή στις βασικές ρυθμίσεις. 6

7 Μηνύματα σφάλματος: Κατά τη λειτουργία Μήνυμα σφάλματος στην οθόνη Ενέργεια Αφαιρέστε το μισό ή το υπόλοιπο χαρτονόμισμα, πατήστε RESET (ΕΠΑΝΑΦΟΡΑ) και συνεχίστε τη μέτρηση. Μερικά χαρτονομίσματα κολλούν μεταξύ τους. Αφαιρέστε τα και εισάγετε ξανά τα χαρτονομίσματα. Αν αυτό το λάθος συμβαίνει συχνά, προσαρμόστε τη γωνία τροφοδοσίας χαρτονομίσματος στρέφοντας προς τη φορά των δεικτών του ρολογιού. Το χαρτονόμισμα έχει στραβώσει πολύ, πατήστε RESET (ΕΠΑΝΑΦΟΡΑ) και εισάγετε το ξανά για να συνεχιστεί η μέτρηση. Μερικά χαρτονομίσματα της δεσμίδας δεν έχουν το σωστό μέγεθος. Αφαιρέστε το πλαστό χαρτονόμισμα, εισάγετε τη δεσμίδα και ξεκινήστε ξανά τη μέτρηση. Πλαστό ή ύποπτο χαρτονόμισμα Ρυθμίσεις Τροφοδοσίας χαρτονομίσματος Εισάγετε τα χαρτονομίσματα και κρατήστε τα σταθερά με τον μετρητή αναμμένο. Αν νοιώσετε ένα τράβηγμα, αυτό σημαίνει ότι ο μετρητής είναι σωστά ρυθμισμένος. Αν η τροφοδοσία του χαρτονομίσματος δεν είναι σωστή ή τα χαρτονομίσματα δεν είναι δυνατόν να μετρηθούν σωστά, μπορείτε να διορθώσετε το πρόβλημα ρυθμίζοντας το κουμπί τροφοδοσίας του χαρτονομίσματος στην πίσω όψη του μετρητή. Τεχνικά δεδομένα: rapidcount E10 rapidcount E15 Ανίχνευση μορφής - Απλή ανίχνευση UV/Μαγνητισμού/IR (πιστοποιημένη) - Ταχύτητα μέγιστος αριθμός χαρτονομισμάτων/λεπτό Χωρητικότητα τροφοδοσίας χαρτονομίσματος Χωρητικότητα εξόδου Διαστάσεις σε mm (μ x π x υ) 348 x 238 x x 238 x 205 Συνδεόμενο φορτίο 220V/50HZ 220V/50HZ Βάρος σε kg
