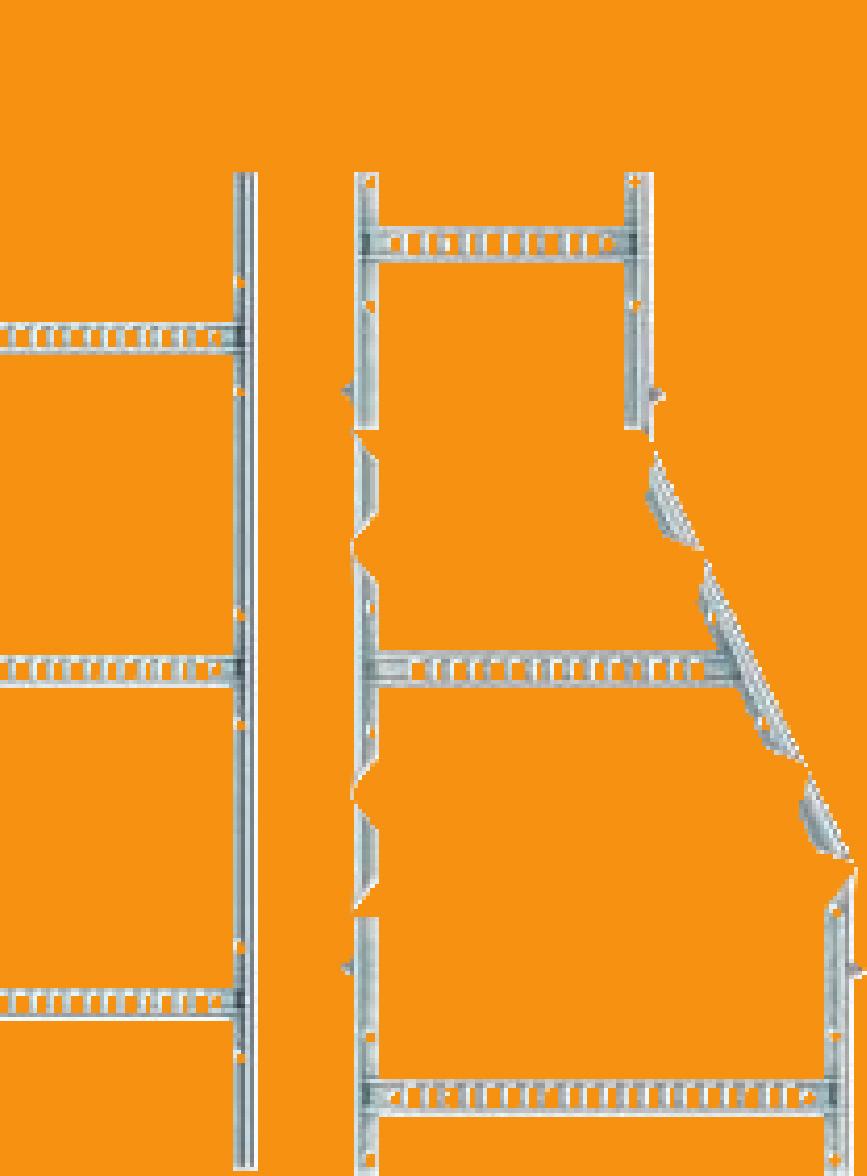

1 Titelseite Система Geschweißtes сварных Kabelleiter-System кабельных лотков лестничного типа Информация Systeminformation о системе 1

2 Настоящий профессионализм поставщика кабельных лотков компании OBO В течение многих лет электромонтажники отдают предпочтение кабельным лоткам производства компании OBO Bettermann. Широкий спектр включает клепаные конструкции с загнутыми краями и сварные конструкции кабельных лотков лестничного типа, миллионы которых используются на промышленных установках во всем мире. При этом клиенты могут положиться на прочную, удобную при сборке конструкцию каждого отдельно взятого элемента. 2

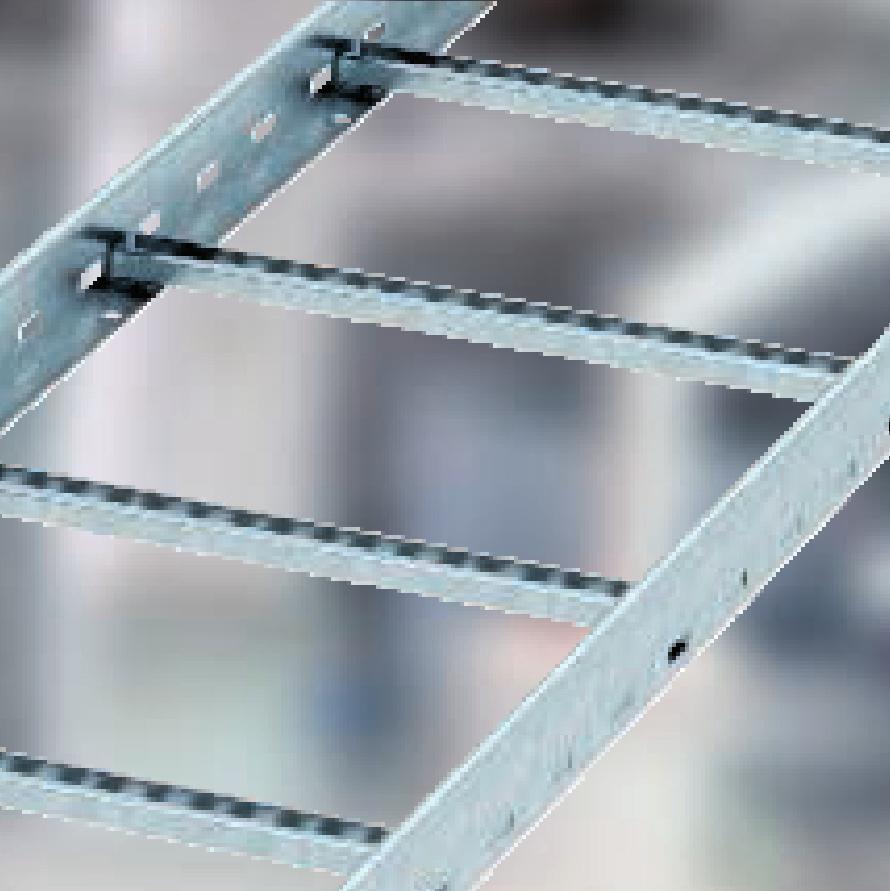

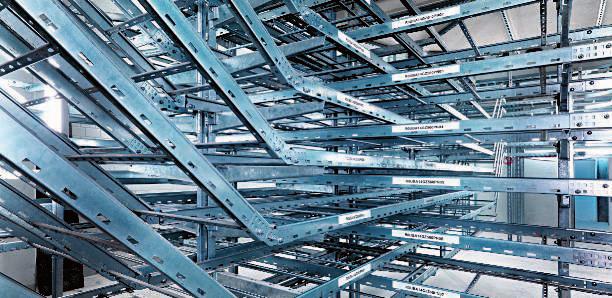

3 Сварные конструкции кабельных лотков лестничного типа Сегодня компания OBO вновь разработала сварную конструкцию кабельных лотков и довела тем самым систему сварных кабельных лотков лестничного типа до совершенства. Благодаря специальному конструктивному исполнению и инновационным конструкциям перекладин сварные конструкции кабельных лотков обеспечивают особые технические характеристики и преимущества при выполнении монтажных работ. В наличии ассортимент продукции из самого разнообразного материала: полос, оцинкованных конвейерным методом непрерывного горячего цинкования, и оцинкованного горячим способом в погружной ванне материала, нержавеющей стали А2 и А4, а также конструкции с покрытием, полученным с помощью напыления порошковых материалов. 3

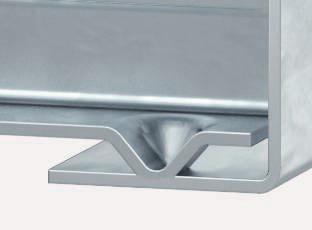

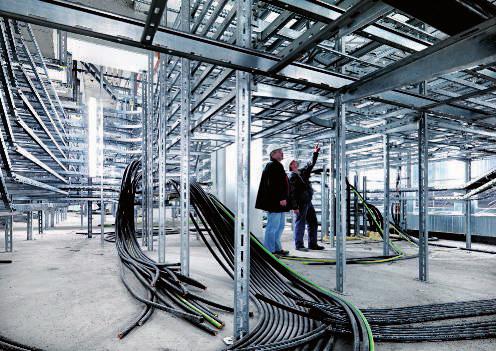

4 Прочно сваренная конструкция обеспечивает сверхнадежность, которая гарантирует выдерживание нагрузок Максимальная стабильность в комбинации с оптимальными характеристиками помещения, предназначенного для вертикальной и горизонтальной прокладки кабелей, наше требование при разработке нового поколения сварной конструкции кабельных лотков. И результат налицо. Высокая прочность Перекладины приварены к нижней полке. Неразъёмное соединение материала обладает высокой прочностью и выдерживает максимальные нагрузки. Благодаря соединению с геометрическим замыканием, которое используется для соединения перекладины с нижней полкой, обеспечивается оптимальное распределение усилий. 4

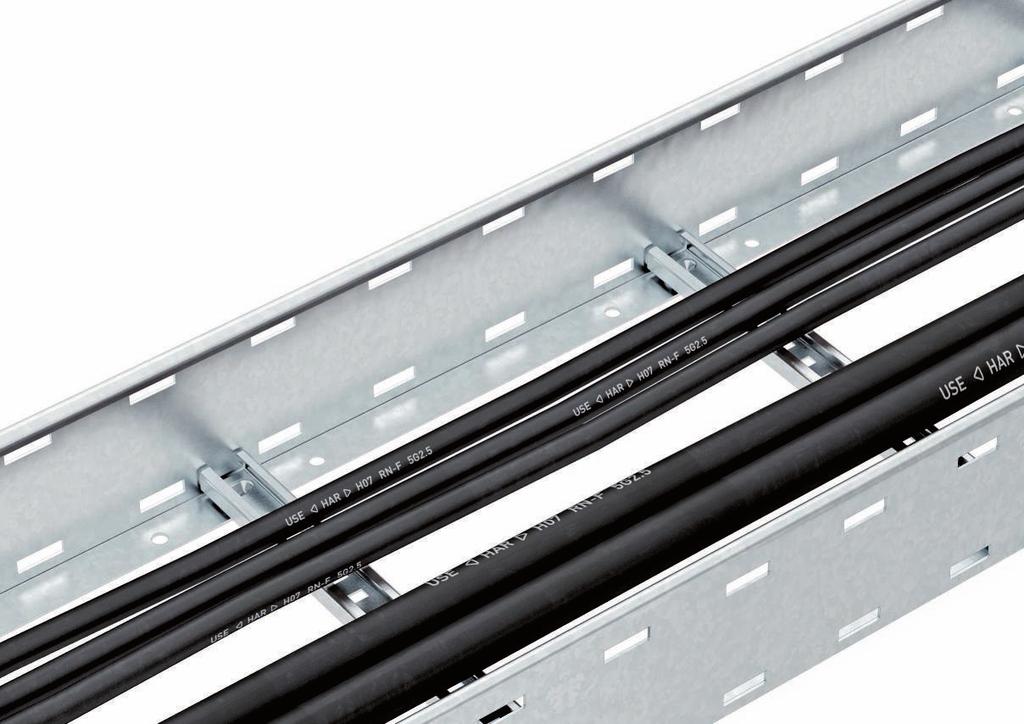

5 Практичные крышки При горизонтальной прокладке прилегающая крышка защищает кабели и проводки от грязи и пыли. 04 KTS Broschüre_Geschweißtes Брошюра_Система сварных Kabelleiter кабельных System лотков / de лестничного / 24/02/2017 (LLExport_01976) типа/ru/ / 24/02/2017 (LLExport_01976)/ Дополнительная площадь Дополнительное преимущество дает особое расположение перекладины. Благодаря привариванию перекладины к нижней полке кабельного лотка лестничного типа образуется дополнительное место для размещения кабеля и проводки. Проверено Стабильность и надежная защита от коррозии, также в местах сварных соединений: и то, и другое многократно испытывалось в исследовательском центре ВЕТ компании. Кабельные лотки лестничного типа безукоризненно выдержали коррозионные испытания в солевом тумане и испытания под нагрузкой. 5

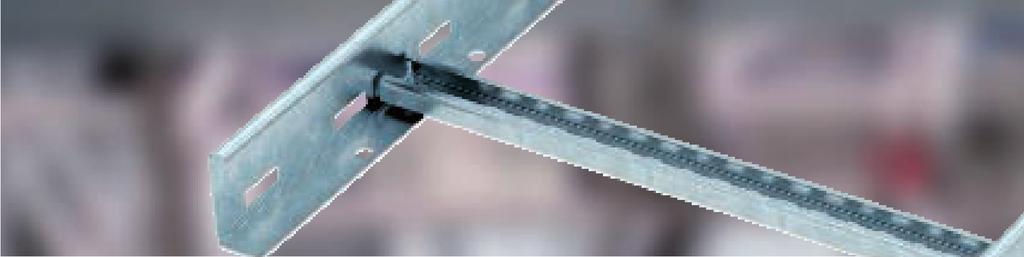

6 Инновационное решение для перекладин Компания ОВО разработала новую конструкцию перекладин и запатентовала данное изобретение. Хорошо продуманная схема расположения отверстий полностью соответствует требованиям при монтаже различных промышленных инсталляций. Особенность состоит в том, что перекладины могут быть задействованы с обеих сторон. Таким образом, кабельный лоток лестничного типа полностью заполняется, используется его оптимальная несущая способность. В результате этого при монтаже часто используются лотки небольшой ширины. Перекладины переосмысление Использование перекладины с обеих сторон позволяет оптимально выполнить инсталляцию и обеспечивает использование максимальной площади при монтаже инсталляций. Перекладины подобраны точно в соответствии с крепежными элементами (например, с зажимными скобами типа 2056). 04 KTS Брошюра_Система сварных кабельных лотков лестничного типа/ru/ (LLExport_01976)/

7 Одна перекладина для всех случаев Инновационное решение позволяет применять перекладины шириной до 600 в общей системе кабельных лотков лестничного типа. 7

8 Идеально сбалансированный настенный монтаж Сварной кабельный лоток лестничного типа имеет огромные преимущества при горизонтальном монтаже и монтаже автономных систем. Особо практичное использование кабельного лотка лестничного типа отмечается при его непосредственном креплении к стене. Свободное пространство При выполнении настенного монтажа хорошо продуманная конструкция кабельного лотка лестничного типа обеспечивает зазор между перекладиной и стеной приблизительно в 5. При монтаже инсталляций это создает дополнительное пространство. 8

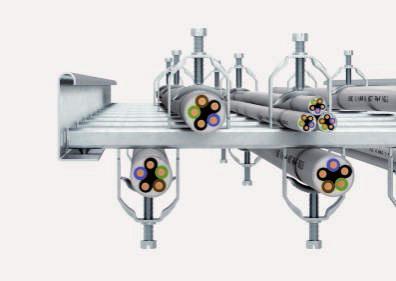

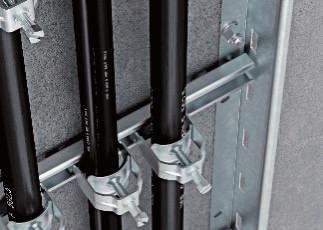

9 Крепежные скобы Множество различных типов и размеров крепежных скоб от компании ОВО предполагает использование соответствующего крепежного элемента для любого варианта инсталляции. Например, в областях промышленности с повышенными требованиями применяются крепежные скобы с металлической стенкой. 9

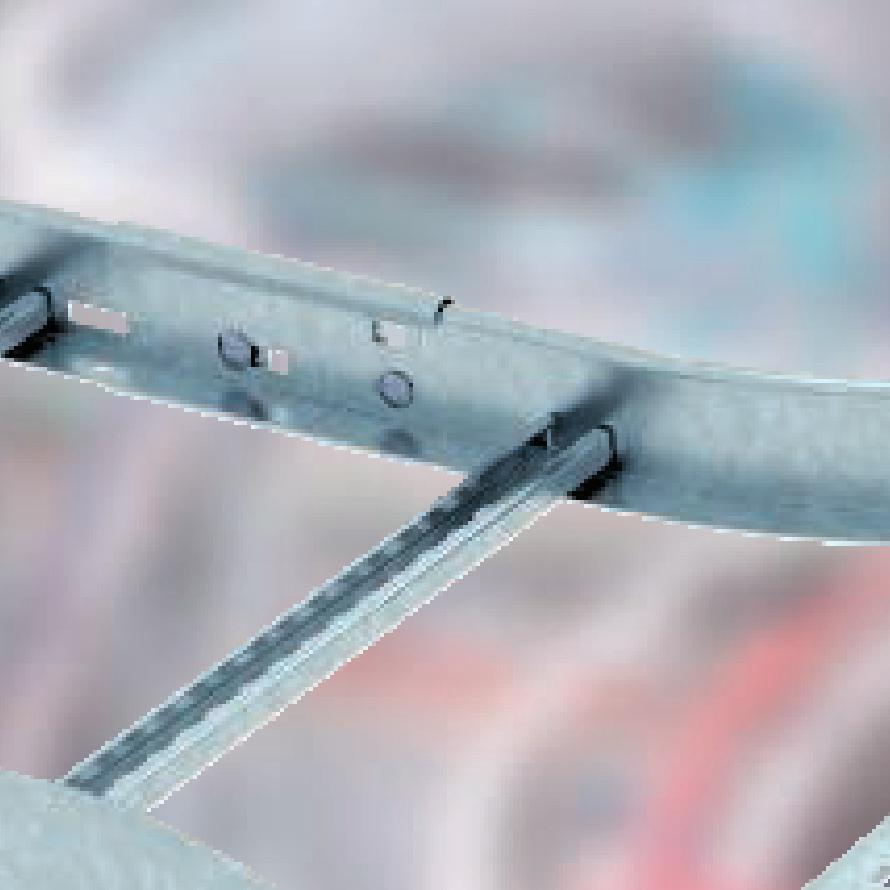

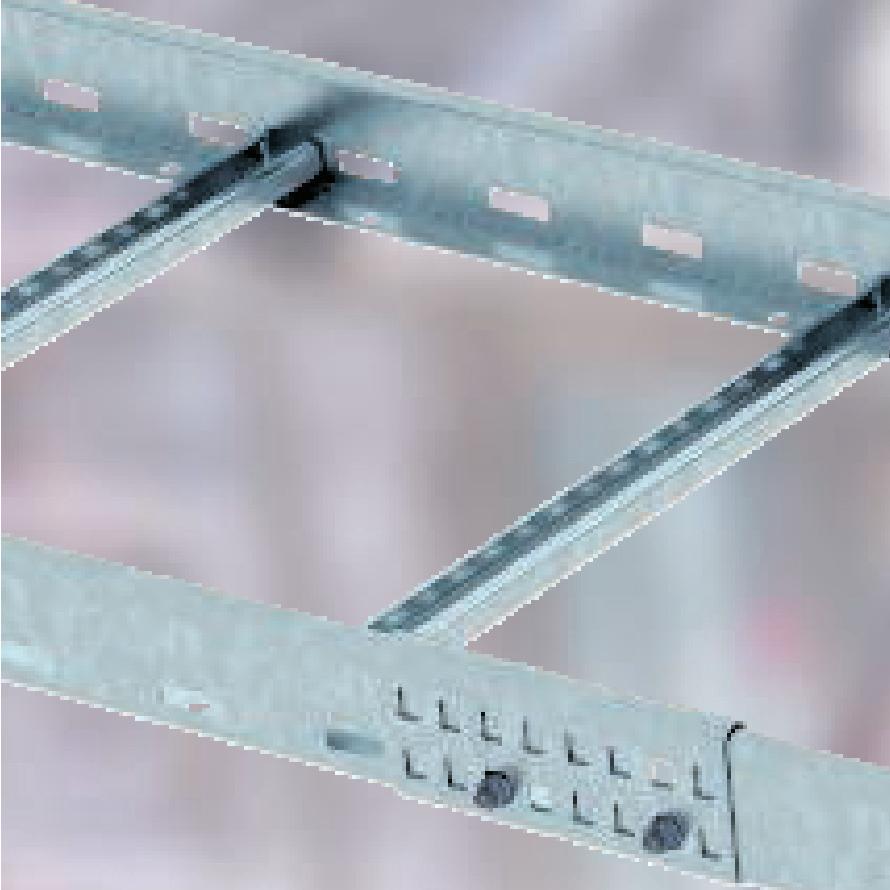

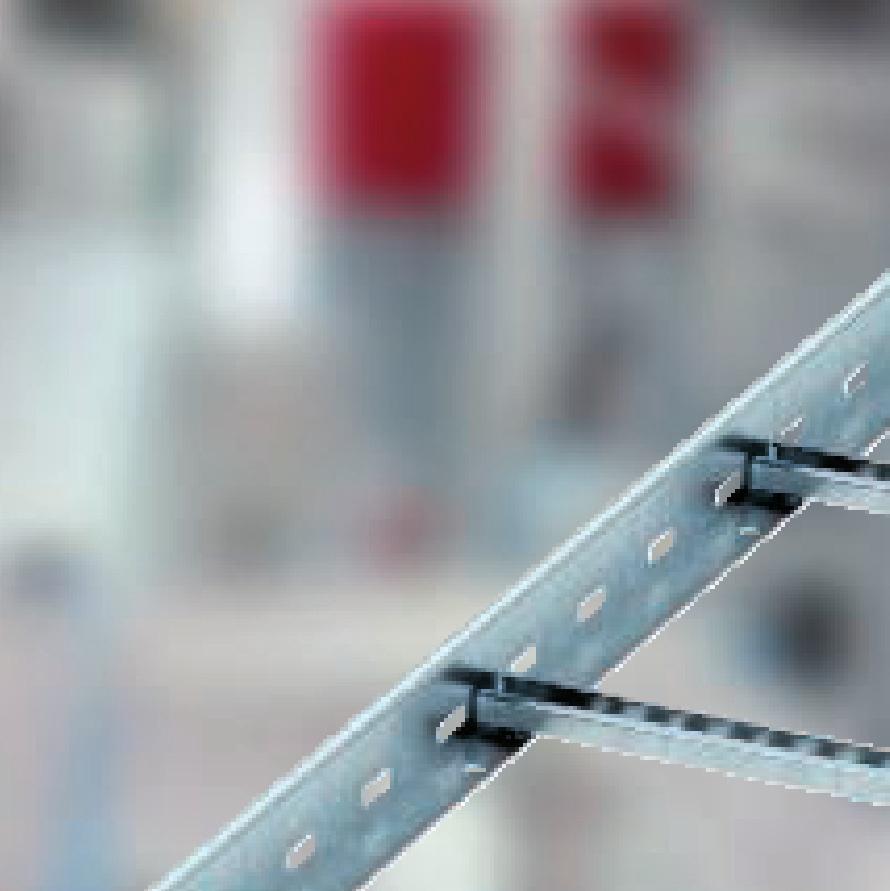

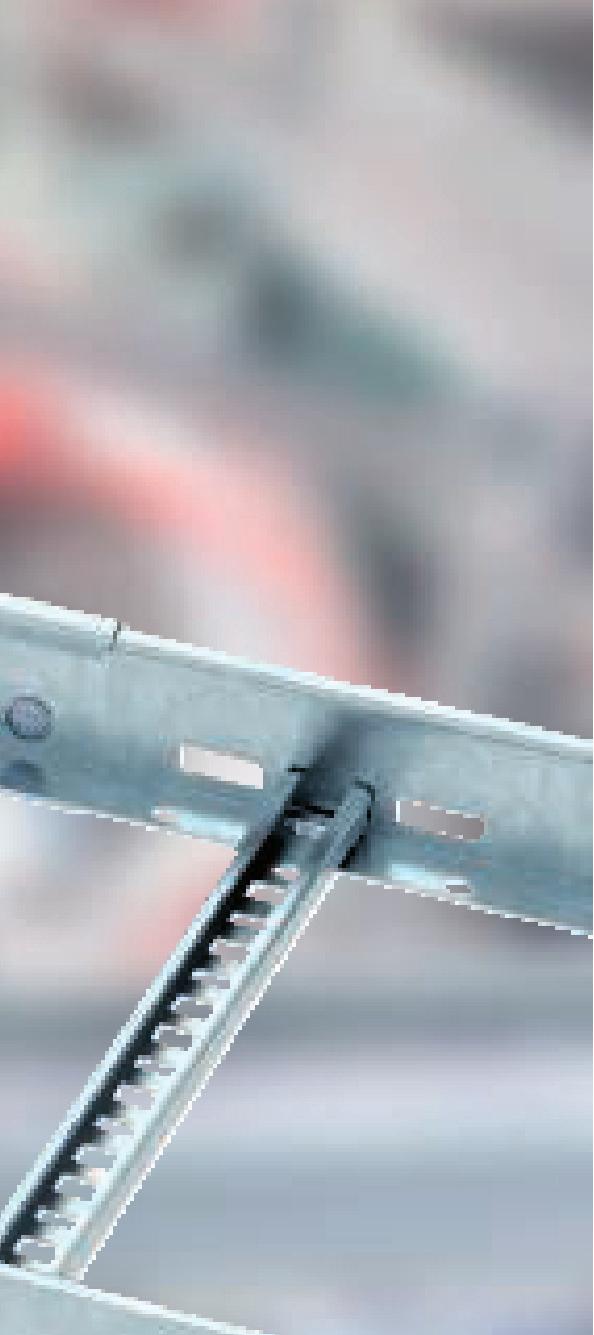

10 Идеальный подбор фасонных деталей Фасонные детали системы кабельных лотков лестничного типа являются логичным дополнением материала для кабельной трассы. Они изготавливаются также с приваренными перекладинами из того же материала и с той же поверхностью, что и сами кабельные лотки. Простое обслуживание Сквозные отверстия Фасонные детали также можно задействовать с обеих сторон, благодаря инновационному решению конструкции перекладины. Сквозное отверстие позволяет использовать множество крепежных скоб от компании OBO. 10 Оптимальный стандартный радиус 300 вместо прежнего радиуса 490 делает фасонные детали более компактными и, тем самым, более простыми в обслуживании.

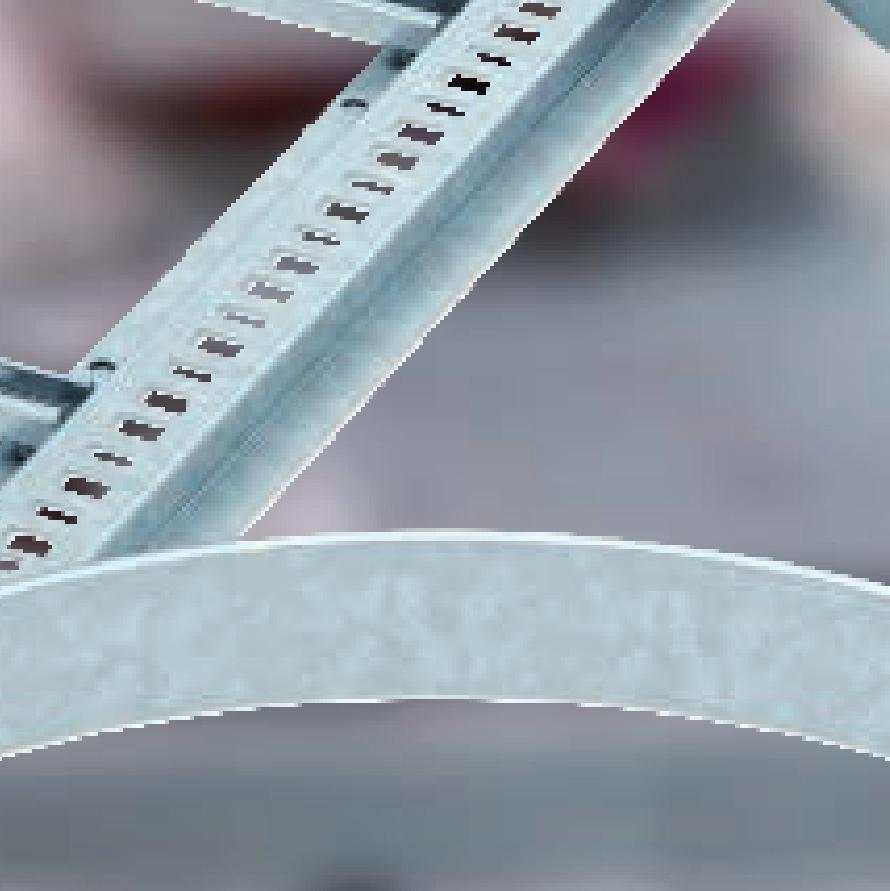

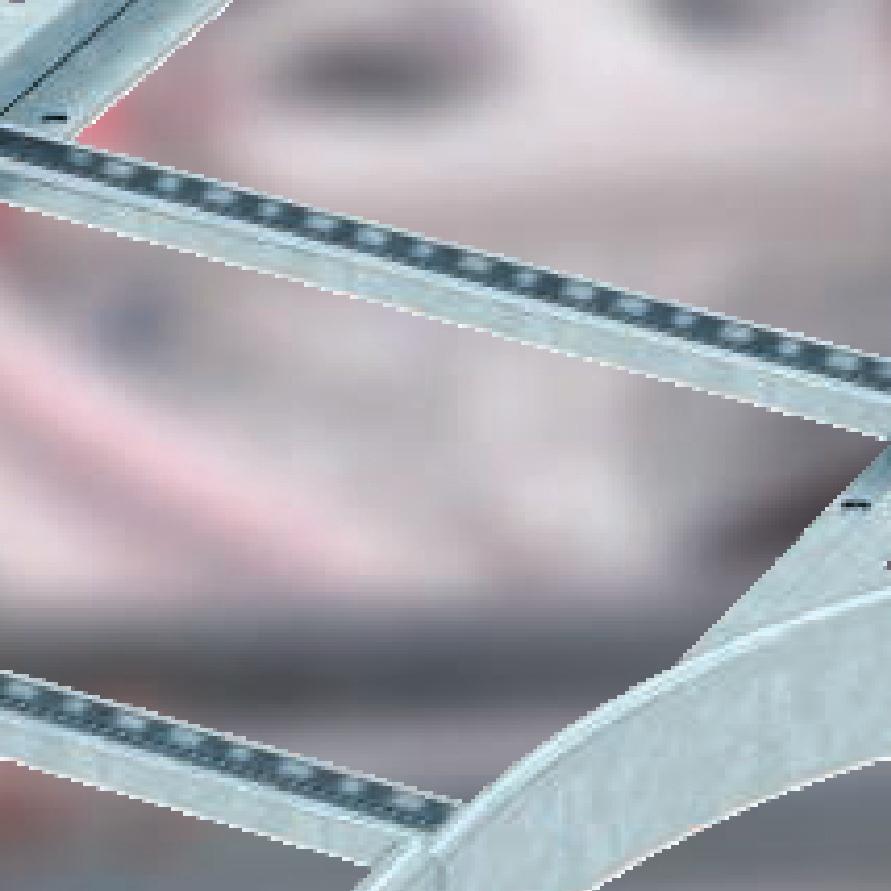

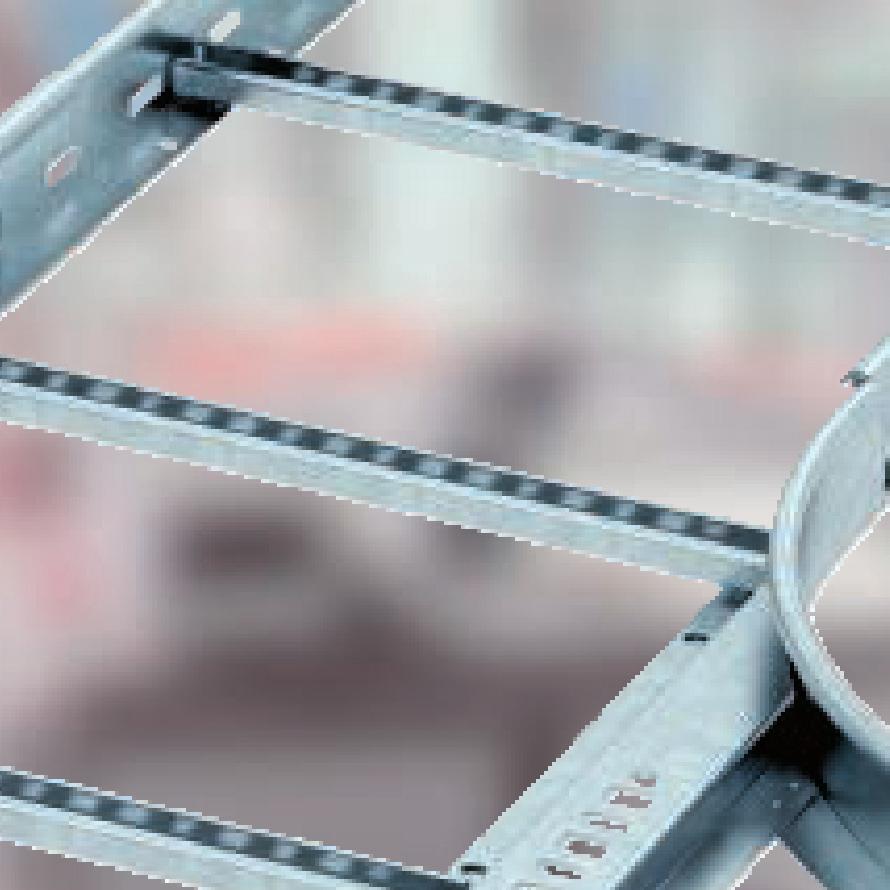

11 Три варианта радиусов, используемых в системе Сегодня фасонные детали представлены в трех разновидностях размеров радиусов. Стандартный размер радиуса в системе составляет 300, по запросу поставляются также детали радиусом 600 и KTS Broschüre_Geschweißtes Kabelleiter System / de лестничного / 24/02/2017 (LLExport_01976) Брошюра_Система сварных кабельных лотков типа/ru/ / 24/02/2017 (LLExport_01976)/

12 Мультифункциональный соединитель одно решение для всех случаев При помощи нового элемента от компании OBO кабельные лотки лестничного типа просто соединяются друг с другом и позволяют одновременно гибко изменять форму и направление. Исключительная гибкость Боковые стенки мультифункционального соединителя подходят к любому углу и любому варианту инсталляции, при этом возможно выполнять сужения как сиетричной, так и асиетричной формы. Сужение асиетричной формы Сужение сиетричной формы 12

13 KTS Брошюра_Система сварных кабельных лотков лестничного типа/ru/ (LLExport_01976)/ Т-образная секция Присоединение при помощи шарнирного соединителя Угловая секция под углом

14 Принцип монтажа сварного кабельного лотка лестничного типа 1 Кабельный лоток лестничного типа LCIS 2 Создание ответвления 3 Мультифункциональный соединитель 4 Т-образная секция 5 Крышка с поворотным фиксатором 6 Угловая секция 90 14

15 15

16 Проверенная надежность Исследовательский центр BET В исследовательском центре BET компании OBO Bettermann имитируют нагрузки, которые должны выдерживать системы кабельных лотков лестничного типа. Мы определяем максимальную нагрузку и несущую способность системы, а также её коррозионную стойкость. Стандартную проверку на обеспечение электромагнитной совместимости мы можем подтвердить на основании отчета о тестировании. Тем самым OBO, как поставщик систем, ставит надежность оборудования на первое место. 16

17 04 KTS Broschüre_Geschweißtes Брошюра_Система сварных Kabelleiter кабельных System лотков / de лестничного / 24/02/2017 (LLExport_01976) типа/ru/ / 24/02/2017 (LLExport_01976)/ Испытательный стенд KTS Испытательный стенд KTS был разработан компанией OBO Bettermann специально для тестирования кабеленесущих систем. Благодаря дальнейшим конструктивным разработкам и адаптации стенда к новым требованиям на нем можно проводить многочисленные испытания. Так, например, на испытательном стенде можно проводить испытания в соответствии с DIN EN Они подтверждают безопасную рабочую нагрузку (SWL) высокую несущую способность систем. 17

18 Присутствие по всему миру сотрудников. Более 60 стран. 40 дочерних предприятий. Преимущества, предоставляемые нашей компанией, обеспечиваются благодаря близкому нахождению от клиента. Близость к клиенту означает для нас, что когда открываются границы и появляются новые рынки, мы всегда оказываемся на месте. За счет близкого расположения к региональным представительствам до настоящего времени компенсировались все затраты: более сотрудников представляют компанию OBO в более чем 60 странах на всех континентах. 18

19 Месторасположение производства Дочернее предприятие Представительство Безопасность, подтвержденная сертификатами Вся продукция и все услуги нашей амбициозной програы имеют сертификаты по всему миру и соответствуют требованиям всех важных международных стандартов. Это упрощает планирование и использование сертификатов во всем мире, а также оптимизирует расходы. Эффективные процессы в компании OBO обеспечивают своевременное наличие продукции. Совершенно не важно, в каком месте наши клиенты монтируют или эксплуатируют установки. Опыт работы над крупными проектами В зависимости от величины объекта и требований к эксплуатации увеличивается степень сложности электротехнической инфраструктуры. В течение десятилетий наши электротехнические системы вносят свой вклад в успешное осуществление крупных проектов. Обширный ассортимент позволяет осуществлять точный подбор продукции в соответствии с местом проведения работ. Наши клиенты только выигрывают от согласованного процесса обслуживания, который сопровождает их от момента проектирования вплоть до поставки и оказания консультационных услуг на монтажной площадке. 19

20 Высота боковой стенки 60 Кабельный лоток лестничного типа LCIS Ширина Толщина борта м кг/100 м LCIS FS 200 1, , LCIS FS 300 1, , LCIS FS 400 1, , LCIS FS 500 1, , LCIS FS 600 1, , LCIS FS 200 1, , LCIS FS 300 1, , LCIS FS 400 1, , LCIS FS 500 1, , LCIS FS 600 1, , LCIS FT 200 1, , LCIS FT 300 1, , LCIS FT 400 1, , LCIS FT 500 1, , LCIS FT 600 1, , LCIS FT 200 1, , LCIS FT 300 1, , LCIS FT 400 1, , LCIS FT 500 1, , LCIS FT 600 1, , евро/м FS полоса, оцинкованная конвейерным методом Кабельные лотки с боковой стенкой высотой 60 с приваренными, открытыми сверху перекладинами, изготовленными из профиля С30. Боковина закатана для усиления конструкции и защиты краев. Крепление на поперечине осуществляется зажимными фиксаторами, тип LKS 40. Размер зазора на перекладине составляет 16,5, тип подходящих зажимных скоб Размеры L 60 B 9 x 28 16,5 15 Длина Ширина Толщина борта Полезное сечение см 2 LCIS FS , LCIS FS , LCIS FS , LCIS FS , LCIS FS , Расстояние между перекладинами Нагрузка 50 16,5 30 1,5 м 2,0 м 2,5 м 3,0 м 4,0 м кн/м кн/м кн/м кн/м кн/м LCIS FS 3,3 2 1,3 1 0,4 LCIS FS 3,3 2 1,3 1 0,4 LCIS FS 3,3 2 1,3 1 0,4 LCIS FS 3,3 2 1,3 1 0,4 LCIS FS 3,3 2 1,3 1 0,4 Диаграа нагрузки на кабельный лоток лестничного типа LCIS 60 1 Допустимые нагрузки на кабельные лотки/лотки лестничного типа в кн/м без учета временной нагрузки 2 Расстояние между опорами в м 3 Прогиб боковины в при допустимой нагрузке (кн/м) 4 Схема нагрузки при методе испытания Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в ) Кривая прогиба боковины на каждое расстояние между опорами 20

21 Высота боковой стенки 60 Кабельный лоток лестничного типа LCIS Ширина Толщина борта м кг/100 м LCIS A , , LCIS A , , LCIS A , , LCIS A , , LCIS A , , LCIS A , , LCIS A , , LCIS A , , LCIS A , , LCIS A , , V2A нержавеющая сталь А2 V4A нержавеющая сталь А4 евро/м Кабельные лотки с боковой стенкой высотой 60 с приваренными, открытыми сверху перекладинами, изготовленными из профиля С30. Боковина закатана для усиления конструкции и защиты краев. Крепление на поперечине осуществляется зажимными фиксаторами, тип LKS 40. Размер зазора на перекладине составляет 16,5, тип подходящих зажимных скоб Размеры Длина Ширина Толщина борта Полезное сечение см 2 LCIS A , LCIS A , LCIS A , LCIS A , LCIS A , Расстояние между перекладинами L 60 B 9 x 28 16, , Нагрузка 1,5 м 2,0 м 2,5 м 3,0 м 4,0 м кн/м кн/м кн/м кн/м кн/м LCIS A2 3,3 2 1,3 1 0,4 LCIS A2 3,3 2 1,3 1 0,4 LCIS A2 3,3 2 1,3 1 0,4 LCIS A2 3,3 2 1,3 1 0,4 LCIS A2 3,3 2 1,3 1 0,4 Диаграа нагрузки на кабельный лоток лестничного типа LCIS 60 1 Допустимые нагрузки на кабельные лотки/лотки лестничного типа в кн/м без учета временной нагрузки 2 Расстояние между опорами в м 3 Прогиб боковины в при допустимой нагрузке (кн/м) 4 Схема нагрузки при методе испытания Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в ) Кривая прогиба боковины на каждое расстояние между опорами Цвет пар кг/100 пар SKH 60 OR пастельно-оранжевый 40 1, PE Полиэтилен евро/пара Защитный колпачок для закрытия концов кабельных лотков лестничного типа, высота боковой стенки которых составляет 60. Защитный колпачок

22 Высота боковой стенки 60 Продольный соединитель Высота боковой стенки шт. кг/100 шт. LVG 60 FS , LVG 60 FT , LVG 60 VA , LVG 60 VA , V2A нержавеющая сталь V4A нержавеющая сталь FS полоса, оцинкованная конвейерным методом Проходимость уравнивания потенциалов обеспечивается с помощью резьбового соединения. Соединитель - компенсатор температурного удлинения Высота боковой стенки шт. кг/100 шт. LVG 60 FT , Соединитель служит для компенсации продольного удлинения вследствие температурных воздействий. Момент затяжки самофиксирующихся болтов со стороны подвижной опоры составляет 5 кн. Расположение соединителя - компенсатора температурного удлинения Перепад температуры металла Максимальное расстояние между соединителями - компенсаторами температурного удлинения 10 С 70 метров 25 С 47 метров 40 С 35 метров 50 С 28 метров 65 С 23 метра 80 С 20 метров Дополнительную информацию можно найти в нашей инструкции по монтажу. 22

23 Высота боковой стенки 60 Угловой соединитель Высота боковой стенки шт. кг/100 шт. LWVG 60 FS , LWVG 60 VA , LWVG 60 VA , V2A нержавеющая сталь V4A нержавеющая сталь FS полоса, оцинкованная конвейерным методом Проходимость уравнивания потенциалов обеспечивается с помощью резьбового соединения. Шарнирный соединитель Высота боковой стенки шт. кг/100 шт. LGVG 60 FS , LGVG 60 FT , LGVG 60 VA , LGVG 60 VA , V2A нержавеющая сталь V4A нержавеющая сталь FS полоса, оцинкованная конвейерным методом Проходимость уравнивания потенциалов обеспечивается с помощью резьбового соединения. Мультифункциональный соединитель Ширина Толщина борта м кг/100 шт LMFV 620 FS 200 1, , LMFV 630 FS 300 1, , LMFV 640 FS 400 1, , LMFV 650 FS 500 1, , LMFV 660 FS 600 1, , LMFV 620 FT 200 1, , LMFV 630 FT 300 1, , LMFV 640 FT 400 1, , LMFV 650 FT 500 1, , LMFV 660 FT 600 1, , FS полоса, оцинкованная конвейерным методом Мультифункциональный соединитель служит для соединения кабельных лотков лестничного типа с боковой стенкой высотой 60. С его помощью можно создавать сужения сиетричной и асиетричной формы, бесступенчатые ответвления под углом от 0 до 60 и навесные ответвления. 604 B 23

24 Высота боковой стенки 60 Разделительная полочка Размер Высота Размер Длина Упаковка м Вес кг/100 м TSG 45 FS , TSG 45 DD , TSG 45 VA , TSG 45 VA , V2A нержавеющая сталь V4A нержавеющая сталь евро/м FS полоса, оцинкованная конвейерным методом DD полоса, покрытая слоем цинка-алюминия, методом двойного погружения Разделительные полочки для разделения кабелей и проводок, отличающихся напряжением или функциями. Соединитель для разделительной полочки шт. кг/100 шт. TSGV VA , V2A нержавеющая сталь Соединитель для разделительной полочки служит для безболтового соединения разделительной полочки TSG на боковых стенках любой высоты. Фиксатор для крепления разделительной полочки шт. кг/100 шт. KS KL VA , V2A нержавеющая сталь Фиксатор для безболтового крепления разделительных полочек в кабельных лотках лестничного типа. Скользящая гайка Шестигранный болт Длина Ширина Высота Резьба шт. кг/100 шт ACMSN M6 ZL 31 16,5 4 M , ACMSN M6 A ,5 4 M , V4A нержавеющая сталь ZL цинк-ламельное покрытие Скользящая гайка для перекладин, изготовленных из профиля С30. Класс прочности Диаметр Длина Размер под ключ Упаковка шт. Вес кг/100 шт SKS 6x10 A2 А , V2A нержавеющая сталь

25 Высота боковой стенки 60 Угловая секция 90 Ширина Толщина борта шт. кг/100 шт. LB R3 FS 200 1, , LB R3 FS 300 1, , LB R3 FS 400 1, , LB R3 FS 500 1, , LB R3 FS 600 1, , LB R3 FT 200 1, , LB R3 FT 300 1, , LB R3 FT 400 1, , LB R3 FT 500 1, , LB R3 FT 600 1, , LB R3 A , , LB R3 A , , LB R3 A , , LB R3 A , , LB R3 A , , LB R3 A , , LB R3 A , , LB R3 A , , LB R3 A , , LB R3 A , , V2A нержавеющая сталь V4A нержавеющая сталь FS полоса, оцинкованная конвейерным методом Соединители необходимо заказывать отдельно. B 110 R Монтаж ответвления Ширина Толщина борта шт. кг/100 шт. LAA 620 R3 FS 200 1, , LAA 630 R3 FS 300 1, , LAA 640 R3 FS 400 1, , LAA 650 R3 FS 500 1, , LAA 660 R3 FS 600 1, , LAA 620 R3 FT 200 1, , LAA 630 R3 FT 300 1, , LAA 640 R3 FT 400 1, , LAA 650 R3 FT 500 1, , LAA 660 R3 FT 600 1, , FS полоса, оцинкованная конвейерным методом Соединители необходимо заказывать отдельно B B 110 R

26 Высота боковой стенки 60 Т-образная секция для кабельных лотков лестничного типа Ширина Толщина борта шт. кг/100 шт. LT 620 R3 FS 200 1, , LT 630 R3 FS 300 1, , LT 640 R3 FS 400 1, , LT 650 R3 FS 500 1, , LT 660 R3 FS 600 1, , LT 620 R3 FT 200 1, , LT 630 R3 FT 300 1, , LT 640 R3 FT 400 1, , LT 650 R3 FT 500 1, , LT 660 R3 FT 600 1, , B B LT 620 R3 A , , LT 630 R3 A , , LT 640 R3 A , , LT 650 R3 A , , LT 660 R3 A , , R 300 B B LT 620 R3 A , , LT 630 R3 A , , LT 640 R3 A , , LT 650 R3 A , , LT 660 R3 A , , V2A нержавеющая сталь V4A нержавеющая сталь FS полоса, оцинкованная конвейерным методом Соединители необходимо заказывать отдельно. 26

27 Высота боковой стенки 60 Элемент шарнирного соединения Ширина Толщина борта шт. кг/100 шт. LGBE 620 FS 200 1,5 1 84, LGBE 630 FS 300 1,5 1 97, LGBE 640 FS 400 1, , LGBE 650 FS 500 1, , LGBE 660 FS 600 1, , LGBE 620 FT 200 1,5 1 89, LGBE 630 FT 300 1, , LGBE 640 FT 400 1, , LGBE 650 FT 500 1, , LGBE 660 FT 600 1, , FS полоса, оцинкованная конвейерным методом Шарнирный соединитель используется вместе с приваренной перекладиной для фиксации кабельных лотков лестничного типа с высотой боковой стенки 60. Ширина Толщина борта LGBE 620 FS 200 1,5 LGBE 630 FS 300 1,5 LGBE 640 FS 400 1,5 LGBE 650 FS 500 1,5 LGBE 660 FS 600 1,5 60 Размеры B 17 Таблица с размерами радиусов Количество элементов Радиус 1 прибл прибл прибл прибл прибл. 900 Два шарнирных соединителя LGVG 60 необходимо заказывать отдельно Сборка 27

28 Высота боковой стенки 110 Кабельный лоток лестничного типа LCIS Ширина Толщина борта м кг/100 м LCIS FT 200 1, , LCIS FT 300 1, , LCIS FT 400 1, , LCIS FT 450 1, , LCIS FT 500 1, , LCIS FT 600 1, , евро/м Кабельные лотки лестничного типа с боковой стенкой высотой 110 с приваренными, открытыми сверху перекладинами, изготовленными из профиля С30. Боковина закатана для усиления конструкции и защиты краев. Крепление на поперечине осуществляется зажимными фиксаторами, тип LKS 40. Размер зазора на перекладине составляет 16,5, тип подходящих зажимных скоб L 110 Размеры B 9 x 28 16,5 Длина Ширина Толщина борта Полезное сечение см 2 LCIS FT , LCIS FT , LCIS FT , LCIS FT , LCIS FT , LCIS FT , Расстояние между перекладинами Ø ,5 30 Нагрузка 28 2,0 м 2,5 м 3,0 м 4,0 м кн/м кн/м кн/м кн/м LCIS FT 3 2 1,4 0,8 LCIS FT 3 2 1,4 0,8 LCIS FT 3 2 1,4 0,8 LCIS FT 3 2 1,4 0,8 LCIS FT 3 2 1,4 0,8 LCIS FT 3 2 1,4 0,8 Диаграа нагрузки на кабельный лоток лестничного типа LCIS Допустимые нагрузки на кабельные лотки/лотки лестничного типа в кн/м без учета временной нагрузки 2 Расстояние между опорами в м 3 Прогиб боковины в при допустимой нагрузке (кн/м) 4 Схема нагрузки при методе испытания Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в ) Кривая прогиба боковины на каждое расстояние между опорами

29 Высота боковой стенки 110 Массивная конструкция кабельного лотка лестничного типа SLCS Ширина Толщина борта м кг/100 м SLCS FT , SLCS FT , SLCS FT , SLCS FT , SLCS FT , SLCS FT , SLCS FT , SLCS FT , SLCS FT , SLCS FT , SLCS FT , евро/м Кабельные лотки лестничного типа с боковой стенкой высотой 110 с приваренными, открытыми сверху перекладинами, изготовленными из профиля С30. Боковина закатана для усиления конструкции и защиты краев. Крепление на поперечине осуществляется зажимными фиксаторами, тип LKS 40. Размер зазора на перекладине составляет 16,5, тип подходящих зажимных скоб Длина Ширина Толщина борта Полезное сечение см 2 SLCS FT SLCS FT SLCS FT SLCS FT SLCS FT SLCS FT SLCS FT SLCS FT SLCS FT SLCS FT SLCS FT Расстояние между перекладинами L B 9 Размеры 9 x 28 16, ,0 м 2,5 м 3,0 м 4,0 м кн/м кн/м кн/м кн/м SLCS FT 4 2,3 1,4 1 SLCS FT 4 2,3 1,4 1 SLCS FT 4 2,3 1,4 1 SLCS FT 4 2,3 1,4 1 SLCS FT 4 2,3 1 SLCS FT 4 2,3 1 SLCS FT 3,5 1,9 1 SLCS FT 3,5 1,9 1 SLCS FT 3,5 1,9 1 SLCS FT 3,5 1,9 1,4 1 SLCS FT 3,5 1,9 1,4 1 Диаграа нагрузки на кабельный лоток лестничного типа LCIS Допустимые нагрузки на кабельные лотки/лотки лестничного типа в кн/м без учета временной нагрузки 2 Расстояние между опорами в м 3 Прогиб боковины в при допустимой нагрузке (кн/м) 4 Схема нагрузки при методе испытания Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в ) Кривая прогиба боковины на каждое расстояние между опорами Нагрузка 29

30 Высота боковой стенки 110 Защитный колпачок Цвет пар кг/100 пар SKH 110 OR пастельно-оранжевый 20 1, PE Полиэтилен евро/пара Защитный колпачок для закрытия концов кабельных лотков лестничного типа, высота боковой стенки которых составляет 110. Продольный соединитель Высота боковой стенки шт. кг/100 шт. LVG 1100 FT , Проходимость уравнивания потенциалов обеспечивается с помощью резьбового соединения. Соединитель - компенсатор температурного удлинения Высота боковой стенки шт. кг/100 шт. LDVG 1100 FT , Соединитель служит для компенсации продольного удлинения вследствие температурных воздействий. Момент затяжки самофиксирующихся болтов со стороны подвижной опоры составляет 5 кн. Расположение соединителя - компенсатора температурного удлинения Перепад температуры металла Максимальное расстояние между соединителями - компенсаторами температурного удлинения 10 С 70 метров 25 С 47 метров 40 С 35 метров 50 С 28 метров 65 С 23 метра 80 С 20 метров Дополнительную информацию можно найти в нашей инструкции по монтажу. 30

31 Высота боковой стенки 110 Угловой соединитель Высота боковой стенки шт. кг/100 шт. LWVG 110 VA , V2A нержавеющая сталь Проходимость уравнивания потенциалов обеспечивается с помощью резьбового соединения. Шарнирный соединитель Высота боковой стенки шт. кг/100 шт. LGVG 110 FT , Проходимость уравнивания потенциалов обеспечивается с помощью резьбового соединения. Мультифункциональный соединитель Ширина Толщина борта м кг/100 шт. LMFV 1120 FT 200 1, , LMFV 1130 FT 300 1, , LMFV 1140 FT 400 1, , LMFV 1145 FT 450 1, , LMFV 1150 FT 500 1, , LMFV 1160 FT 600 1, , Мультифункциональный соединитель служит для соединения кабельных лотков лестничного типа с боковой стенкой высотой 110. С его помощью можно создавать сужения сиетричной и асиетричной формы, бесступенчатые ответвления под углом от 0 до 60 и навесные ответвления. 680 B 31

32 Высота боковой стенки 110 Разделительная полочка Размер Высота Толщина листа Упаковка м Вес кг/100 м TSG 85 DD 85 0, , евро/м DD полоса, покрытая слоем цинка-алюминия, методом двойного погружения Разделительные полочки для разделения кабелей и проводок, отличающихся напряжением или функциями. Соединитель для разделительной полочки шт. кг/100 шт. TSGV VA , V2A нержавеющая сталь Соединитель для разделительной полочки служит для безболтового соединения разделительной полочки TSG на боковых стенках любой высоты. Фиксатор для крепления разделительной полочки шт. кг/100 шт. KS KL VA , V2A нержавеющая сталь Фиксатор для безболтового крепления разделительных полочек в кабельных лотках лестничного типа. Скользящая гайка Длина Ширина Высота Резьба шт. кг/100 шт ACMSN M6 ZL 31 16,5 4 M , ACMSN M6 A ,5 4 M , V4A нержавеющая сталь евро/100 шт. ZL цинк-ламельное покрытие Скользящая гайка для перекладин, изготовленных из профиля С30. Шестигранный болт Класс прочности Диаметр Длина Размер под ключ Упаковка шт. Вес кг/100 шт SKS 6x10 A2 А , V2A нержавеющая сталь А2 евро/100 шт. 32

33 R 300 Высота боковой стенки 110 Угловая секция 90 Ширина Толщина борта шт. кг/100 шт. LB R3 FT 200 1, , LB R3 FT 300 1, , LB R3 FT 400 1, , LB R3 FT 450 1, , LB R3 FT 500 1, , LB R3 FT 600 1, , Соединители необходимо заказывать отдельно B Угловая секция 90, массивная конструкция Ширина Толщина борта шт. кг/100 шт. SLB R3 FT , SLB R3 FT , SLB R3 FT , SLB R3 FT , SLB R3 FT , SLB R3 FT , SLB R3 FT , SLB R3 FT , SLB R3 FT , SLB R3 FT , SLB R3 FT , Соединители необходимо заказывать отдельно. R Монтаж ответвления Ширина Толщина борта шт. кг/100 шт. LAA 1120 R3 FT 200 1, , LAA 1130 R3 FT 300 1, , LAA 1140 R3 FT 400 1, , LAA 1145 R3 FT 450 1, , LAA 1150 R3 FT 500 1, , LAA 1160 R3 FT 600 1, , Соединители необходимо заказывать отдельно. B B B 110 R

34 Высота боковой стенки 110 Монтаж ответвления массивной конструкции B R 300 Ширина Толщина борта шт. кг/100 шт. SLAA 1120 R3 FT , SLAA 1130 R3 FT , SLAA 1140 R3 FT , SLAA 1145 R3 FT , SLAA 1150 R3 FT , SLAA 1160 R3 FT , SLAA 1175 R3 FT , SLAA 1180 R3 FT , SLAA 1190 R3 FT , SLAA R3 FT , SLAA R3 FT , Соединители необходимо заказывать отдельно. B 110 Т-образная секция для кабельных лотков лестничного типа Ширина Толщина борта шт. кг/100 шт. LT 1120 R3 FT 200 1, , LT 1130 R3 FT 300 1, , LT 1140 R3 FT 400 1, , LT 1145 R3 FT 450 1, , LT 1150 R3 FT 500 1, , LT 1160 R3 FT 600 1, , Соединители необходимо заказывать отдельно B B B B B B B 110 Массивная Т-образная секция для кабельных лотков лестничного типа B Ширина Толщина борта шт. кг/100 шт. SLT 1120 R3 FT , SLT 1130 R3 FT , SLT 1140 R3 FT , SLT 1145 R3 FT , SLT 1150 R3 FT , SLT 1160 R3 FT , SLT 1175 R3 FT , SLT 1180 R3 FT , SLT 1190 R3 FT , SLT R3 FT , SLT R3 FT , Соединители необходимо заказывать отдельно. 34

35 Высота боковой стенки 110 Элемент шарнирного соединения Ширина Толщина борта шт. кг/100 шт. LGBE 1120 FT 200 1, , LGBE 1130 FT 300 1, , LGBE 1140 FT 400 1, , LGBE 1145 FT 450 1, , LGBE 1150 FT 500 1, , LGBE 1160 FT 600 1, , Шарнирный соединитель используется вместе с приваренной перекладиной для фиксации кабельных лотков лестничного типа с высотой боковой стенки 110. Ширина Толщина борта LGBE 1120 FS LGBE 1130 FS LGBE 1140 FS LGBE 1145 FS LGBE 1150 FS LGBE 1160 FS B Размеры 17 Таблица с размерами радиусов Количество элементов Радиус 1 прибл прибл прибл прибл прибл. 900 Два шарнирных соединителя LGVG 110 необходимо заказывать отдельно Сборка 35

36 Высота боковой стенки 110 Элемент шарнирного соединения массивной конструкции Ширина Толщина борта шт. кг/100 шт. SLGBE 1120 FT , SLGBE 1130 FT , SLGBE 1140 FT , SLGBE 1145 FT , SLGBE 1150 FT , SLGBE 1160 FT , SLGBE 1175 FT , SLGBE 1180 FT , SLGBE 1190 FT , SLGBE FT , SLGBE FT , Шарнирный соединитель используется вместе с приваренной перекладиной для фиксации кабельных лотков лестничного типа с высотой боковой стенки Размеры Ширина Толщина борта SLGBE 1120 FT SLGBE 1130 FT SLGBE 1140 FT SLGBE 1145 FT SLGBE 1150 FT SLGBE 1160 FT SLGBE 1175 FT SLGBE 1180 FT SLGBE 1190 FT SLGBE FT SLGBE FT B Сборка Таблица с размерами радиусов Количество элементов Радиус 1 прибл прибл прибл прибл прибл. 900 Два шарнирных соединителя LGVG 110 необходимо заказывать отдельно.

37 Аксессуары для кабельных лотков с высотой боковой стенки 60, 110 Фиксатор для кабельных лотков лестничного типа Высота боковой стенки шт. кг/100 шт. KLL 32 FT , KLL 32 VA , V2A нержавеющая сталь Фиксатор для крепления кабельных лотков лестничного типа на стальные балки. Фиксатор для кабельных лотков лестничного типа Высота боковой стенки шт. кг/100 шт. KLL 52 FT , KLL 52 VA , V2A нержавеющая сталь Фиксатор для крепления кабельных лотков лестничного типа на стальные балки. Фиксатор шт. кг/100 шт. LKS 40 FS 10 3, LKS 40 FT 10 3, LKS 40 VA , V2A нержавеющая сталь FS полоса, оцинкованная конвейерным методом Фиксатор для крепления кабельных лотков лестничного типа. Фиксатор шт. кг/100 шт. LKS 60 4 FT 10 8, LKS 60 4 VA , LKS 60 VA , V2A нержавеющая сталь V4A нержавеющая сталь Фиксатор для крепления кабельных лотков лестничного типа. Центральный потолочный подвес для кабельных лотков лестничного типа Ширина шт. кг/шт. MAHL 200 FT , MAHL 300 FT , MAHL 400 FT , MAHL 500 FT , MAHL 600 FT , При использовании необходимо следить за равномерным распределением нагрузки (не загружая только одну сторону) x7 37

38 Аксессуары для кабельных лотков с высотой боковой стенки 60, 110 Центральный потолочный подвес универсальный Ширина шт. кг/100 шт. MAHU 200 FS , MAHU 300 FS , MAHU 400 FS , MAHU 500 FS , MAHU 600 FS , MAHU 200 FT , MAHU 300 FT , MAHU 400 FT , MAHU 500 FT , MAHU 600 FT , FS полоса, оцинкованная конвейерным методом Центральный потолочный подвес рекомендуется использовать в комбинации с кабельными лотками лестничного типа и проволочными лотками. Универсальный центральный потолочный подвес для крепления на резьбовых шпильках и подвесках. Скользящая гайка Длина Ширина Высота Резьба шт. кг/100 шт ACMSN M6 ZL 31 16,5 4 M , ACMSN M6 A ,5 4 M , V4A нержавеющая сталь евро/100 шт. ZL цинк-ламельное покрытие Скользящая гайка для перекладин, изготовленных из профиля С30. Шестигранный болт Класс прочности Диаметр Длина Размер под ключ Упаковка шт. Вес кг/100 шт SKS 6x10 A2 А , V2A нержавеющая сталь А2 евро/100 шт. Опора 7x Опорный уголок шт. кг/100 шт. LAL 70 FS 10 10, LAL 70 VA , V2A нержавеющая сталь FS полоса, оцинкованная конвейерным методом Опора для восходящих или нисходящих кабельных лотков лестничного типа. шт. кг/100 шт. LAW FT 10 9, Опорный уголок для создания дополнительного отвода на различной высоте. 38

39 Аксессуары для кабельных лотков с высотой боковой стенки 60, 110 Опорная пластина Ширина шт. кг/100 шт. LALB 20 FT , LALB 30 FT , LALB 40 FT , LALB 50 FT , LALB 60 FT , Опорная пластина для увеличения опорной поверхности кабеля и для защиты кабелей и проводов. Опорная пластина для монтажа огнестойких кабелей на поперечине шт. кг/100 шт. SAB 20 FS 25 31, SAB 30 FS 25 50, SAB 40 FS 25 65, FS полоса, оцинкованная конвейерным методом Опорная пластина для увеличения опорной поверхности при укладке кабеля в фасонных деталях кабельных лотков лестничного типа, с выполнением требований по огнестойкости в соответствии с DIN 4102, часть 12. Чтобы в случае пожара огнестойкие кабели имели как можно больше опорной поверхности в фасонных деталях лотков лестничного типа, применяются данные опорные пластины. Они свободно укладываются на поперечины фасонных деталей в незакрепленном виде. Направленные вниз носики пластин предохраняют от соскальзывания. Ответвительная пластина Ширина шт. кг/100 шт. LAB 20 FT , LAB 30 FT , LAB 40 FT , LAB 50 FT , LAB 60 FT , Ответвительная пластина для монтажа на поперечине при вертикальном разветвлении кабелей или проводов. Радиус шт. кг/100 шт. LEB 25 FS , LEB 50 FS , LEB 25 DD , LEB 50 DD , FS полоса, оцинкованная конвейерным методом DD полоса, покрытая слоем цинка-алюминия, методом двойного погружения Угловая вставка для увеличения радиуса и опорной поверхности кабеля. Угловая вставка a 39

40 Аксессуары для кабельных лотков с высотой боковой стенки 60, 110 Донная вставка Ширина Толщина листа Длина м кг/100 м ELB-L 20 FS , ELB-L 30 FS , ELB-L 40 FS , ELB-L 50 FS , ELB-L 60 FS , ELB-L 20 DD , ELB-L 30 DD , ELB-L 40 DD , ELB-L 50 DD , ELB-L 60 DD , евро/м FS полоса, оцинкованная конвейерным методом DD полоса, покрытая слоем цинка-алюминия, методом двойного погружения Донная вставная пластина для кабельного лотка лестничного типа. Болт с полукруглой плоской головкой в комплекте с комбинированной гайкой Крышка Размер Размер Длина Размер Диаметр Упаковка шт. Вес кг/100 шт FRSB 6X30F M6 x , , евро/100 шт. F метод горячего оцинкования Болт с полукруглой плоской головкой в комплекте с квадратным подголовком, включая комбинированную гайку B+4 Ширина Толщина листа Длина Упаковка шт. Вес кг/100 м DRL 200 FS , DRL 300 FS , DRL 400 FS , DRL 500 FS 500 1, , DRL 600 FS 600 1, , DRL 200 FT , DRL 300 FT , DRL 400 FT 400 1, , DRL 500 FT 500 1, , DRL 600 FT 600 1, , DRL 200 DD , DRL 300 DD , DRL 400 DD , DRL 500 DD 500 1, , DRL 600 DD 600 1, , евро/м FS полоса, оцинкованная конвейерным методом DD полоса, покрытая слоем цинка-алюминия, методом двойного погружения Шириной от 500 и больше с поперечным гофром. Крышка для кабельных каналов и кабельных лотков с 3 парами поворотных фиксаторов. При повышенных ветровых нагрузках необходимы дополнительные средства фиксации. 40

41 Аксессуары для кабельных лотков с высотой боковой стенки 60, 110 Крышка угловой секции 90 Ширина Толщина листа шт. кг/100 шт. LBD R3 FS , LBD R3 FS , LBD R3 FS , LBD R3 FS 500 1, , LBD R3 FS 600 1, , LBD R3 FT , LBD R3 FT , LBD R3 FT , LBD R3 FT 450 1, , LBD R3 FT 500 1, , LBD R3 FT 600 1, , LBD R3 FT 750 1, , LBD R3 FT 800 1, , LBD R3 FT 900 1, , LBD R3 FT , , LBD R3 FT , , LBD R3 A , LBD R3 A , LBD R3 A , LBD R3 A , , LBD R3 A , , LBD R3 A , LBD R3 A , LBD R3 A , LBD R3 A , , LBD R3 A , , V2A нержавеющая сталь A2 V4A нержавеющая сталь A4 FS полоса, оцинкованная конвейерным методом Крышка с поворотными фиксаторами для угловых секций 90 кабельного лотка лестничного типа с приваренными перекладинами. Крышка для монтажных ответвлений Ширина Толщина листа шт. кг/100 шт. LAAD 200 R3 FS , LAAD 300 R3 FS , LAAD 400 R3 FS , LAAD 500 R3 FS 500 1, , LAAD 600 R3 FS 600 1, , LAAD 200 R3 FT , LAAD 300 R3 FT , LAAD 400 R3 FT , LAAD 450 R3 FT 450 1, , LAAD 500 R3 FT 500 1, , LAAD 600 R3 FT 600 1, , LAAD 750 R3 FT 750 1, , LAAD 800 R3 FT 800 1, , LAAD 900 R3 FT 900 1, , LAAD 1000 R3 FT , , LAAD 1200 R3 FT , , FS полоса, оцинкованная конвейерным методом Крышка с поворотными фиксаторами для монтажных ответвлений кабельного лотка лестничного типа с приваренными перекладинами. 41

42 Аксессуары для кабельных лотков с высотой боковой стенки 60, 110 Крышка для Т-образной секции кабельного лотка лестничного типа Ширина Толщина листа шт. кг/100 шт. LTD 200 R3 FS , LTD 300 R3 FS , LTD 400 R3 FS , LTD 500 R3 FS 500 1, , LTD 600 R3 FS 600 1, , LTD 200 R3 FT , LTD 300 R3 FT , LTD 400 R3 FT , LTD 450 R3 FT 450 1, , LTD 500 R3 FT 500 1, , LTD 600 R3 FT 600 1, , LTD 750 R3 FT 750 1, , LTD 800 R3 FT 800 1, , LTD 900 R3 FT 900 1, , LTD 1000 R3 FT , , LTD 1200 R3 FT , , LTD 200 R3 A , LTD 300 R3 A , LTD 400 R3 A , LTD 500 R3 A , , LTD 600 R3 A , , LTD 200 R3 A , LTD 300 R3 A , LTD 400 R3 A , LTD 500 R3 A , , LTD 600 R3 A , , V2A нержавеющая сталь A2 V4A нержавеющая сталь A4 FS полоса, оцинкованная конвейерным методом Крышка с поворотными фиксаторами для Т-образных секций кабельного лотка лестничного типа с приваренными перекладинами. Крышка для шарнирного соединителя Ширина Толщина листа шт. кг/100 шт. LGBED 200 FS , LGBED 300 FS , LGBED 400 FS , LGBED 500 FS 500 1, , LGBED 600 FS 600 1, , LGBED 200 FT , LGBED 300 FT , LGBED 400 FT , LGBED 450 FT 450 1, , LGBED 500 FT 500 1, , LGBED 600 FT 600 1, , LGBED 750 FT 750 1, , LGBED 800 FT 800 1, , LGBED 900 FT 900 1, , LGBED 1000 FT , , LGBED 1200 FT , , FS полоса, оцинкованная конвейерным методом Крышка с поворотными фиксаторами для ответных отводов соединителей кабельного лотка лестничного типа с приваренными перекладинами. Поворотный фиксатор шт. кг/100 шт. DRLM 316 DD 10 2, DRLM 316 VA , V2A V2A нержавеющая сталь DD полоса, покрытая слоем цинка-алюминия, методом двойного погружения Используется для крышек шириной от 50 до 600. Поворотный фиксатор для дополнительного монтажа. 42

43 Аксессуары для кабельных лотков с высотой боковой стенки 60, 110 Крышка с распорками для кабельного лотка лестничного типа Ширина Толщина листа Длина Упаковка шт. Вес кг/100 шт. DRL FAM 230 FT 230 1, , DRL FAM 330 FT 330 1, , DRL FAM 430 FT 430 1, , DRL FAM 530 FT 530 1, , DRL FAM 630 FT 630 1, , DRL FAM 230 V2A 230 1, , DRL FAM 330 V2A 330 1, , DRL FAM 430 V2A 430 1, , DRL FAM 530 V2A 530 1, , DRL FAM 630 V2A 630 1, , DRL FAM 230 V4A 230 1, , DRL FAM 330 V4A 330 1, , DRL FAM 430 V4A 430 1, , DRL FAM 530 V4A 530 1, , DRL FAM 630 V4A 630 1, , V2A нержавеющая сталь V4A нержавеющая сталь Распорные элементы с артикульным номером необходимо заказывать отдельно из расчета по 8 штук на каждые 3 метра для кабельных лотков и лотков лестничного типа, а также с артикульным номером для систем пролётов большой длины. Крышки для монтажа с соблюдением дистанций. Не подходят для вертикальных восходящих лотков типа SLM и SLS. При повышенных ветровых нагрузках необходимы дополнительные средства фиксации B+4 Распорки Высота боковой стенки шт. кг/100 шт. AH 35 VA , V2A V2A нержавеющая сталь Распорки для монтажа крышек на кабельные лотки и лотки лестничного типа с соблюдением дистанции. Высота распорки 35, из нержавеющей стали Размер Длина Размер Длина Сечение оболочки 2 Размер под ключ Резьба Принадлежности Зажим для заземления Упаковка шт. Вес кг/100 шт. EKL 25 M M8 Болт М8х , CuZn сплав меди с цинком евро/100 шт. Зажим заземления для крепления провода уравнивания потенциала на кабеленесущей системе. Размер под ключ 43

44 Rückseite OBO BETTERMANN Номер заказа /17 RU ООО «ОБО Беттерманн» , Москва, Научный проезд, д.19, офис 1 Техническая поддержка тел.: +7 (495) факс: +7 (495) obo.office@obo.com.ru Building Connections 04 KTS Broschüre BKRS Begehbare Kabelrinnensysteme 2017 / de / 20/02/2017 (LLExport_01764) / 20/02/ Bei Bestellungen bitte immer Artikel-Nr. angeben
