2 Δημιουργήσαμε τον οδηγό υλικών της Ravago Hellas με σκοπό να σας παρουσιάσουμε την ευρεία γκάμα των προϊόντων μας που μπορούν να χρησιμοποιηθούν σε εργασίες ανακαίνισης και ενεργειακής αναβάθμισης όπως, μόνωση (θερμομόνωση και στεγάνωση), εξωτερικά κουφώματα, συστήματα θέρμανσης και ζεστού νερού χρήσης. Ευελπιστούμε ο οδηγός αυτός να αποτελέσει ένα χρηστικό εργαλείο για τους επαγγελματίες του χώρου, αλλά και τους ιδιοκτήτες κτιρίων, σχετικά με τις εργασίες αναβάθμισης που μπορούν να ενταχθούν και στο επιδοτούμενο από το ΕΣΠΑ πρόγραμμα «εξοικονομώ κατ οίκον».

3 30 ΧΡΟΝΙΑ ΕΜΠΕΙΡΙΑΣ Ο Όμιλος RAVAGO το 1999 γίνεται ο βασικός μέτοχος της POLYKEM, η οποία ιδρύθηκε το 1984 έχοντας ως κύρια δραστηριότητα την διανομή των προϊόντων STYROFOAM της εταιρείας DOW CHEMICAL. Η μεγάλη επιτυχία της στη διανομή των θερμομονωτικών DOW, οδήγησε και άλλες μεγάλες εταιρίες δομικών υλικών να επιδιώξουν τη διανομή των προϊόντων τους από την POLYKEM. Έτσι, σε σύντομο χρονικό διάστημα επεκτάθηκε στους τομείς στεγάνωσης, ξηράς δόμησης, γεωσυνθετικών, χημικών υλικών κατασκευής και λοιπών ειδικών δομικών υλικών. Με την εισαγωγή των νέων αυτών προϊόντων στη γκάμα των υλικών της, καθιερώνεται ως ένας από τους μεγαλύτερους προμηθευτές και διανομείς εξειδικευμένων υλικών στον κατασκευαστικό και επισκευαστικό τομέα. Το 2002 δημιουργεί την πρωτοποριακή για τα ελληνικά δεδομένα αλυσίδα franchise καταστημάτων πώλησης δομικών υλικών ERGOLAND. Η POLYKEM συνεχίζοντας την ανοδική της πορεία το 2005 προωθεί το καινοτόμο σύστημα εξωτερικής θερμομόνωσης KELYFOS ETIC System. Το 2009 γίνεται μέλος του δικτύου Ravago Building & Construction Solutions και τα επόμενα χρόνια, στοχεύοντας σε μία πιο ευέλικτη και αποτελεσματική δομή, ικανή να ανταποκριθεί στις δυσκολίες και τις απαιτήσεις της εποχής, προχωρά σε απορρόφηση πέντε θυγατρικών εταιριών της. Το 2016, 32 χρόνια μετά την ίδρυσή της, μετονομάζεται σε RAVAGO HELLAS BS και πλέον συγχωνεύεται και με την AV.IP, εταιρεία που εξειδικεύεται στην παραγωγή επαλειφόμενων στεγανωτικών υλικών. Έτσι, εκτός από το εργοστάσιο παραγωγής μονωτικών πλακιδίων που διαθέτει στη Νέα Αρτάκη Ευβοίας, προσθέτει στο δυναμικό της επιπλέον ένα εργοστάσιο παραγωγής ασφαλτικών προϊόντων στην περιοχή Άρμα Βοιωτίας. Σήμερα, η RAVAGO HELLAS BS, με έδρα το Mαρούσι Αττικής, διαθέτει συνολικά πέντε υποκαταστήματα: τις δύο προαναφερθείσες μονάδες καθώς και αποθήκες στα Οινόφυτα Βοιωτίας, στο Καλοχώρι Θεσ/νίκης και στο Ηράκλειο Κρήτης. Mε πολυετή παρουσία στην Ελληνική αγορά, η RAVAGO HELLAS BS ανέπτυξε ένα εκτεταμένο δίκτυο συνεργατών σε όλη της Ελλάδα και είναι σε θέση να προσφέρει λύσεις σε κάθε φάση της οικοδομής και της ανακαίνισης κτιρίων. Στόχος είναι πάντα η καλύτερη εξυπηρέτηση των πελατών, μέσα από μία συνεχώς αναπτυσσόμενη ποικιλία προϊόντων, καινοτόμων για την εγχώρια αγορά.

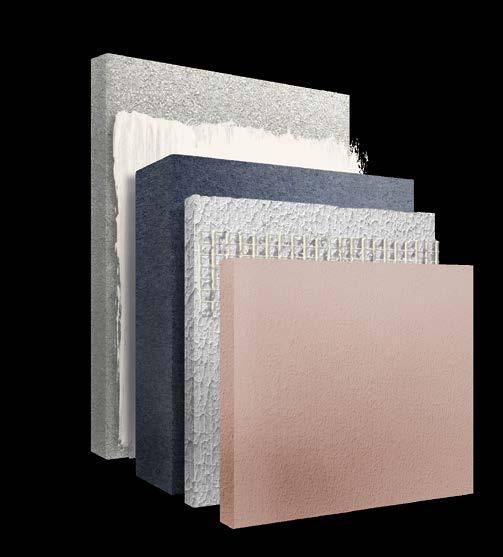

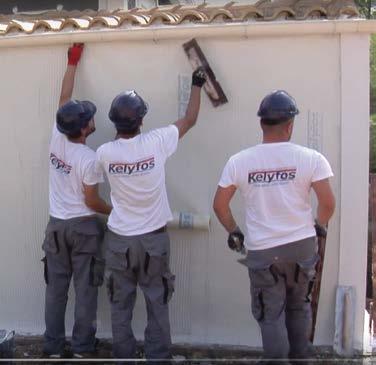

4 ΣΥΣΤΗΜΑ ΕΞΩΤΕΡΙΚΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ 02 ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΜΟΝΩΣΗ ΣΥΣΤΗΜΑ ΕΞΩΤΕΡΙΚΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ KELYFOS Σύστημα εξωτερικής θερμομόνωσης KELYFOS με θερμομονωτικές πλάκες εξηλασμένης πολυστερίνης XENERGY IB-SL της Dow. Το σύστημα KELYFOS είναι πιστοποιημένο από τον EOTA, κατά ETAG 004 (ETA ). Οι πλάκες XENERGY IB-SL είναι η καινούρια σειρά αφρώδους εξηλασμένης πολυστερίνης που προσφέρει μέχρι και 26% χαμηλότερο συντελεστή αγωγιμότητας σε σχέση με τα συμβατικά προϊόντα και απαντά έτσι στις απαιτήσεις για καλύτερη θερμομόνωση. Αυτό επιτυγχάνεται με τη χρήση τεχνολογίας παραγωγής εξηλασμένου πολυστυρενίου με την προσθήκη άνθρακα. Η τεχνολογία αυτή βελτιώνει σημαντικά το προϊόν ως προς την αντίστασή του στη μετάδοση θερμότητας μέσω ακτινοβολίας.

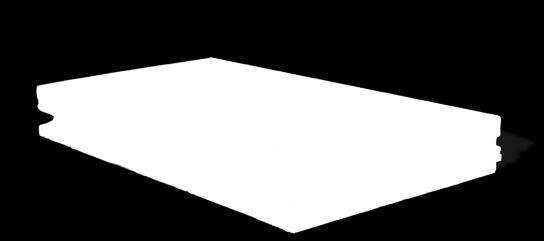

5 ΣΥΣΤΗΜΑ ΕΞΩΤΕΡΙΚΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ KELYFOS ΥΛΙΚΑ Πλάκες XENERGY IB-SL της Dow Διαστάσεις: 1250x600 mm Πάχος: 30-50mm, λ= 0,030 W/mK 60-80mm, λ=0,031 W/mK Πατούρα (περιμετρική διαμόρφωση ακμών) Κόλλα πολυουρεθανικής βάσης, Instastik της Dow, για συγκόλληση θερμομονωτικών πλακών Κόλλα τσιμεντοειδούς βάσης, ινοπλισμένη, ενισχυμένη με πολυμερή, για συγκόλληση ή βασικό επίχρισμα Kelyfos Bond Αντιαλκαλικό υαλόπλεγμα ενίσχυσης Kelyfos, βάρους 160gr/m 2, πλάτους 1000mm και με άνοιγμα καρέ 5x5 mm Αντιαλκαλικό πλέγμα ειδικής διαμόρφωσης για την ενίσχυση των γωνιών των ανοιγμάτων Ακρυλικό ή σιλικονούχο αστάρι νερού, Kelyfos Primer ή Kelyfos Silicon Primer Τελικό επίχρισμα έτοιμου σοβά με ένα από τα εξής υλικά: Aκρυλικός σοβάς Kelyfos Finish A με κοκκομετρία 1-3mm Tσιμεντοειδής σοβάς Kelyfos Finish C Σιλικονούχος σοβάς Kelyfos Finish S με κοκκομετρία 1-3mm με επιλογή 2 υφών (Fine / Decor) σε ποικιλία χρωμάτων Σταθερά γωνιόκρανα και γωνιόκρανα με νεροσταλλάκτη (από PVC με υαλόπλεγμα εκατέρωθεν), για ενίσχυση των εξωτερικών γωνιών Οδηγός στήριξης Kelyfos (αλουμινίου με νεροσταλλάκτη) Τοιχοποιία Κόλλα πλακών Instastik ή Kelyfos Bond Πλάκες XENERGY IB-SL Βασικό επίχρισμα Kelyfos Bond Υαλόπλεγμα Τελικό επίχρισμα Kelyfos Finish Λευκό χαλίκι Πλάκες POLYTILE Στεγανοποιητική στρώση Στρώση ρύσεων Οπλισμένο σκυρόδεμα Οπλισμένη Βασική Στρώση και Επίχρισμα Πλάκες XENERGY IB-SL Eξωτερική τοιχοποιία Γυψοσανίδα Tελικό δάπεδο Eξομαλυντική στρώση Πλάκες ΧΕΝΕRGΥ Οπλισμένο σκυρόδεμα 04 ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΜΟΝΩΣΗ Σφράγιση κενού και οδηγός στήριξης

6 ΣΥΣΤΗΜΑ ΕΞΩΤΕΡΙΚΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ KELYFOS 06 ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΜΟΝΩΣΗ ΣΥΜΠΛΗΡΩΜΑΤΙΚΑ ΥΛΙΚΑ 1 Πλάκα οπλισμένου σκυροδέματος 2 Πλάκες XENERGY 3 Αντικραδασμικό φύλλο 4 Γκρο μπετόν Ελαστική στεγανοποιητική στρώση, Masterseal 545 της Basf Θερμομονωτικά βύσματα μηχανικής στερέωσης, Termoz της εταιρείας Fischer Πλαστικοί αποστάτες ευθυγράμμισης οδηγού στήριξης Έξω πλευρά Μέσα πλευρά Έξω πλευρά Μέσα πλευρά 5 Εξομαλυντική στρώση 6 Κόλλα τελικoύ δαπέδου 7 Τελικό δάπεδο 8 Εξωτερική τοιχοποιία 9 Εσωτερικός σοβάς 10 Πλάκες XENERGY IB-SL 11 Κόλλα πλακών Kelyfos Bond 12 Οπλισμένο βασικό επίχρισμα Διαμορφωτικές φρέζες. Στεγανωτική μαστίχη Masterseal NP 474 της Basf 13 Τελικό επίχρισμα Kelyfos Finish 14 Βύσμα μηχανικής στερέωσης Termoz της Fischer 15 Στεγανοποιητική στρώση Αφρός πολυουρεθάνης Great Stuff Pro της εταιρείας Dow 16 Κροκάλα 17 Γαρμπιλοσκυρόδεμα 18 Εξωτερική πλακόστρωση 19 Σφράγιση με πολυουρεθανική μαστίχη Masterseal NP 474 της Basf 20 Οδηγός στήριξης Κelyfos ΣΕ ΥΠΟ ΚΑΤΑΣΚΕΥΗ ΚΤΙΡΙΟ ΣΕ ΥΠΑΡΧΟΝ ΚΤΙΡΙΟ 21 Aποστραγγιστική μεμβράνη

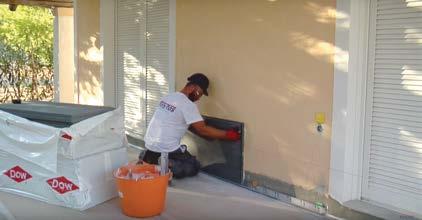

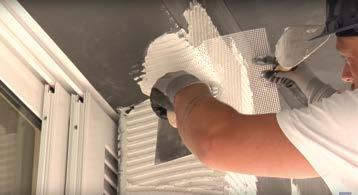

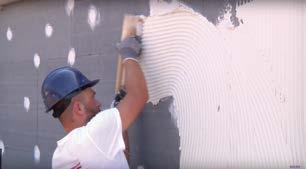

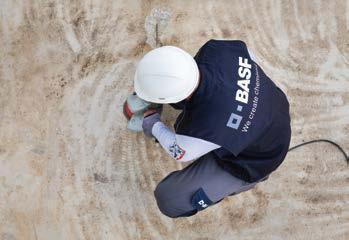

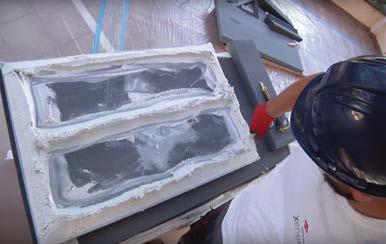

7 ΣΥΣΤΗΜΑ ΕΞΩΤΕΡΙΚΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ KELYFOS 08 ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΜΟΝΩΣΗ ΕΦΑΡΜΟΓΗ 1. ΠΡΟΕΤΟΙΜΑΣΙΑ ΕΠΙΦΑΝΕΙΑΣ Το υπόβαθρο πρέπει να είναι καθαρό, στεγνό, απαλλαγμένο από σαθρά υλικά, σκόνες, υπολείμματα λαδιού και άλλα ξένα σώματα. Οι θερμοκρασίες κατά την εφαρμογή του συστήματος θα πρέπει να είναι μεταξύ 5 & 35 C. ΖΩΝΗ ΣΤΕΓΑΝΩΣΗΣ ΜΕ 2. MASTERSEAL 545 ΤΗΣ BASF 3. ΧΡΗΣΗ ΟΔΗΓΟΥ ΣΤΗΡΙΞΗΣ KELYFOS ΚΟΛΛΗΣΗ ΠΛΑΚΩΝ XENERGY IB-SL Η ζώνη υψηλής στεγάνωσης δημιουργείται για την προστασία του κτιρίου από ανιούσα υγρασία σε μια λωρίδα ύψους 600mm από τη στάθμη του εδάφους και των βεραντών. Η τοποθέτηση των θερμομονωτικών πλακών ξεκινά τουλάχιστον 24 ώρες μετά την εφαρμογή της στεγανοποιητικής στρώσης. Τοποθετείται παράλληλα με το έδαφος και πάνω από αυτό κατ ελάχιστο 5mm. Το κενό σφραγίζεται με πολυουρεθανική μαστίχη για την αποφυγή διείσδυσης νερού. Μεταξύ διαδοχικών οδηγών στήριξης αφήνεται διάκενο 2-3mm για τις συστολοδιαστολές. 4. Εφαρμογή συγκολλητικού κονιάματος ανόργανης βάσης Kelyfos Bond ή κόλλας πολυουρεθανικής βάσης, Instastik πάνω στις θερμομονωτικές πλάκες. Περίπτωση ομαλού υποστρώματος H κόλλα Kelyfos Bond διαστρώνεται καθολικά στην επιφάνεια της μονωτικής πλάκας με οδοντωτή σπάτουλα Νο 10. Περίπτωση μη ομαλού υποστρώματος H κόλλα εφαρμόζεται στο περίγραμμα της πλάκας σε μια οριζόντια γραμμή στη μέση. Περίπτωση χρήσης Instastik H κόλλα εφαρμόζεται σε κάθετες γραμμές ανά 100mm. Οι πλάκες περιμετρικά διαθέτουν διαμορφωμένες άκρες (πατούρες) για την αποφυγή δημιουργίας θερμογεφυρών με τη βοήθεια των οποίων τοποθετούνται και ευθυγραμμίζονται. Η κόλληση των θερμομονωτικών πλακών ξεκινά από τη μία γωνία του κτιρίου σε οριζόντιες επάλληλες στρώσεις. Κάθε νέα σειρά πλακών θα πρέπει να είναι μετατοπισμένη κατά μισή πλάκα, ώστε να επιτυγχάνεται μια διάταξη διακοπτόμενων κάθετων αρμών. Οι κάθετοι αρμοί πάνω από ανοίγματα πορτών ή παραθύρων δεν πρέπει να διαμορφώνονται σε συνέχεια των ακμών των λαμπάδων αυτών. Αμέσως μετά την τοποθέτηση της κάθε πλάκας στο υπόστρωμα, ελέγχεται το αλφάδιασμα, η κατακορύφωση και η επιπεδότητά της.

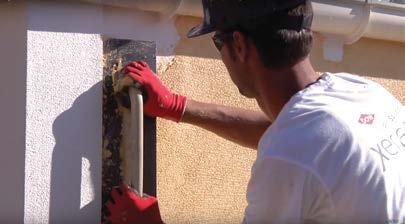

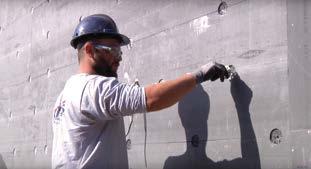

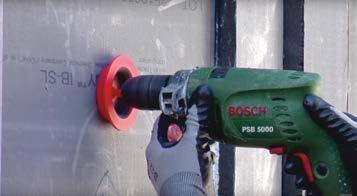

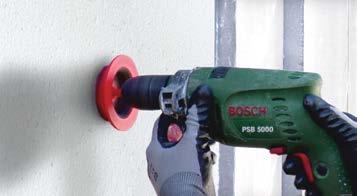

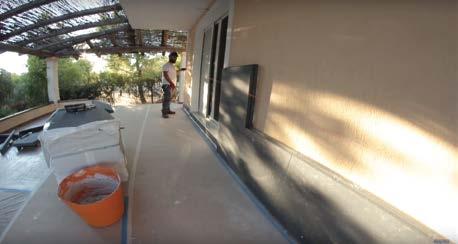

8 ΣΥΣΤΗΜΑ ΕΞΩΤΕΡΙΚΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ KELYFOS 10 ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΜΟΝΩΣΗ ΕΦΑΡΜΟΓΗ 5. ΕΦΑΡΜΟΓΗ ΒΥΣΜΑΤΩΝ ΜΗΧΑΝΙΚΗΣ ΣΤΗΡΙΞΗΣ Τα βύσματα Termoz τοποθετούνται 24 ώρες μετά την εφαρμογή των θερμομονωτικών πλακών (5-6 βύσματα ανά m 2 ). Η τοποθέτηση γίνεται μετά τη διαμόρφωση υποδοχής με τη φρέζα Kelyfos. ΕΓΚΑΤΑΣΤΑΣΗ ΕΙΔΙΚΩΝ ΤΕΜΑΧΙΩΝ ΕΝΙΣΧΥΣΗΣ KELYFOS Με τη χρήση του υλικού επικόλλησης (Kelyfos Bond) τοποθετούνται τα ειδικά τεμάχια ενίσχυσης εξωτερικών γωνιών (σταθερά γωνιόκρανα και γωνιόκρανα με νεροσταλάκτη, από PVC), και τα ειδικής διαμόρφωσης υαλοπλέγματα ενίσχυσης γωνιών παραθύρων και θυρών. ΕΦΑΡΜΟΓΗ ΒΑΣΙΚΟΥ ΕΠΙΧΡΙΣΜΑΤΟΣ KELYFOS BOND ΚΑΙ ΕΓΚΙΒΩΤΙΣΜΟΣ ΥΑΛΟΠΛΕΓΜΑΤΟΣ KELYFOS Το υλικό επικόλλησης Kelyfos Bond χρησιμοποιείται και ως βασικό επίχρισμα του συστήματος. Το βασικό επίχρισμα διαστρώνεται καθολικά στην επιφάνεια των πλακών XENERGY IB-SL (με οδοντωτή σπάτουλα No10) σε πάχος 3mm και σε λωρίδες πλάτους 1200mm. Στη συνέχεια, ακολουθεί ο εγκιβωτισμός του ενισχυτικού, αντιαλκαλικού υαλοπλέγματος Kelyfos (βάρους 160 gr/m 2 ), όσο είναι ακόμη νωπό το βασικό επίχρισμα, έτσι ώστε να καλυφθεί πλήρως. Οι λωρίδες του υαλοπλέγματος θα πρέπει να αλληλοεπικαλύπτονται κατά 100mm τουλάχιστον. Κοντά στο έδαφος τοποθετείται οριζόντια διπλή στρώση υαλοπλέγματος (λωρίδα πλάτους 1000mm) για αυξημένη αντοχή. 8. ΤΕΛΙΚΗ ΕΠΙΣΤΡΩΣΗ ΜΕ ΕΠΙΧΡΙΣΜΑ KELYFOS FINISH Αφού έχει στεγνώσει πλήρως η ενδιάμεση ενισχυτική στρώση ακολουθεί η επίστρωση με ένα από τα εξής υλικά: Aκρυλικός σοβάς Kelyfos Finish A με κοκκομετρία 1-3mm Tσιμεντοειδής σοβάς Kelyfos Finish C Σιλικονούχος σοβάς Kelyfos Finish S με κοκκομετρία 1-3mm με επιλογή 2 υφών (Fine / Decor) σε ποικιλία χρωμάτων. Η εφαρμογή του ακρυλικού ή σιλικονούχου σοβά γίνεται με το χέρι, με πλαστική ή μεταλλική σπάτουλα ή με μηχανή εκτόξευσης έτοιμου σοβά. Πριν την τελική επίστρωση, προηγείται επάλειψη του υποστρώματος με ειδικό αστάρι Kelyfos Primer ή Kelyfos Silicon Primer.

9 12 ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΜΟΝΩΣΗ ΣΥΣΤΗΜΑ ΕΞΩΤΕΡΙΚΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ RAVALYSYS Σύστημα εξωτερικής θερμομόνωσης RavaLysys με πλάκες διογκωμένης πολυστερίνης POLYTHERM EPS 80. Το σύστημα RavaLysys με σήμανση CE είναι πιστοποιημένο από τον EOTA, κατά ETAG 004 (ETA 16/0897).

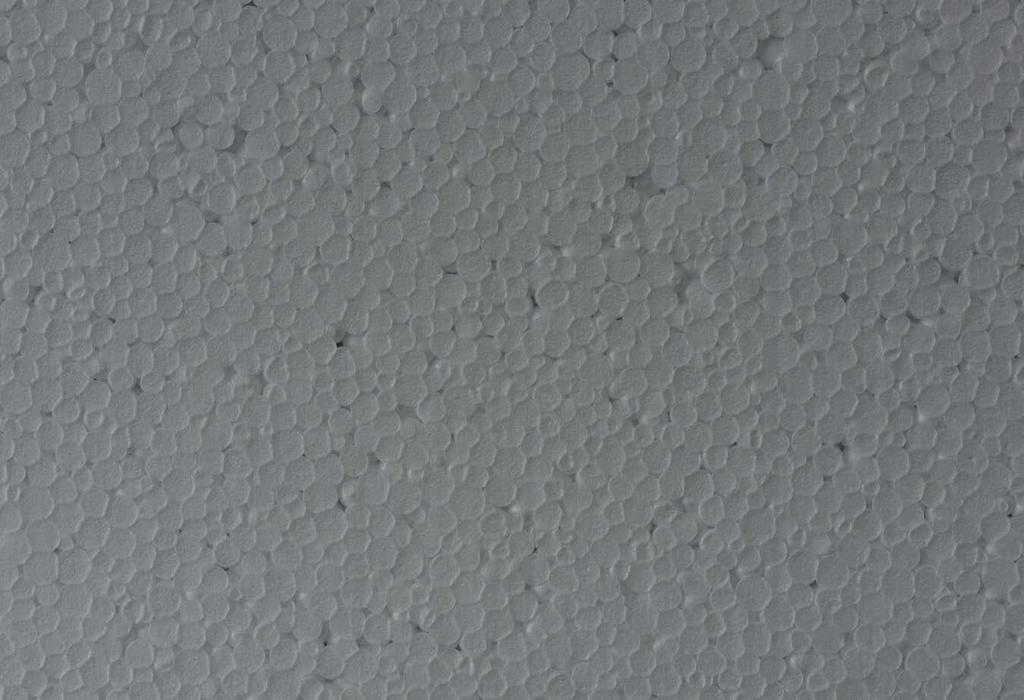

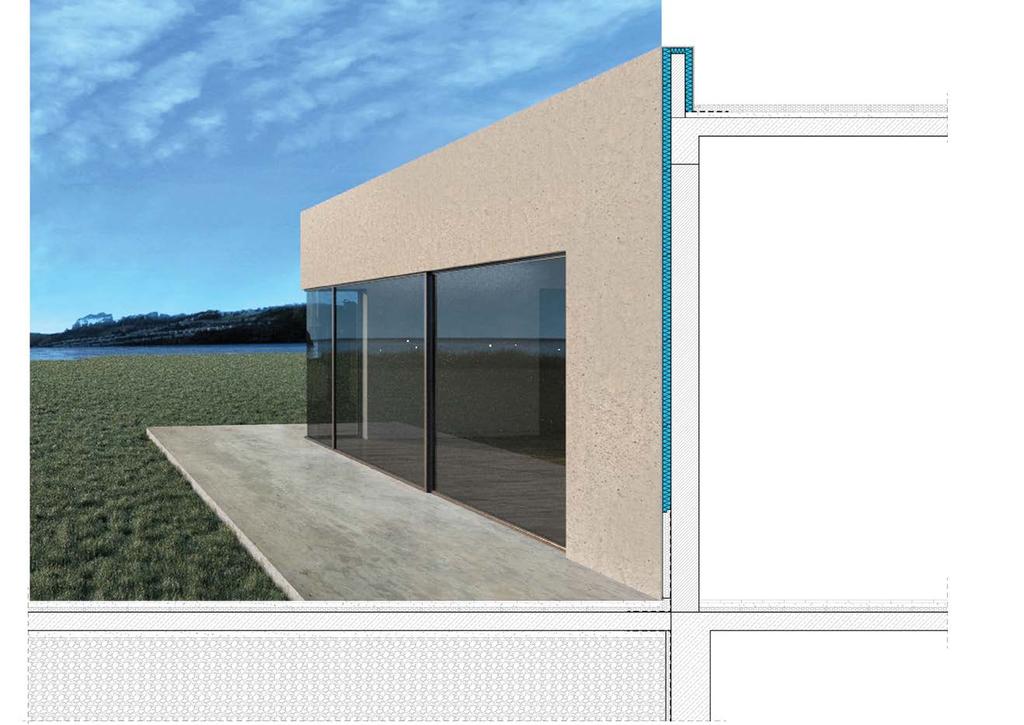

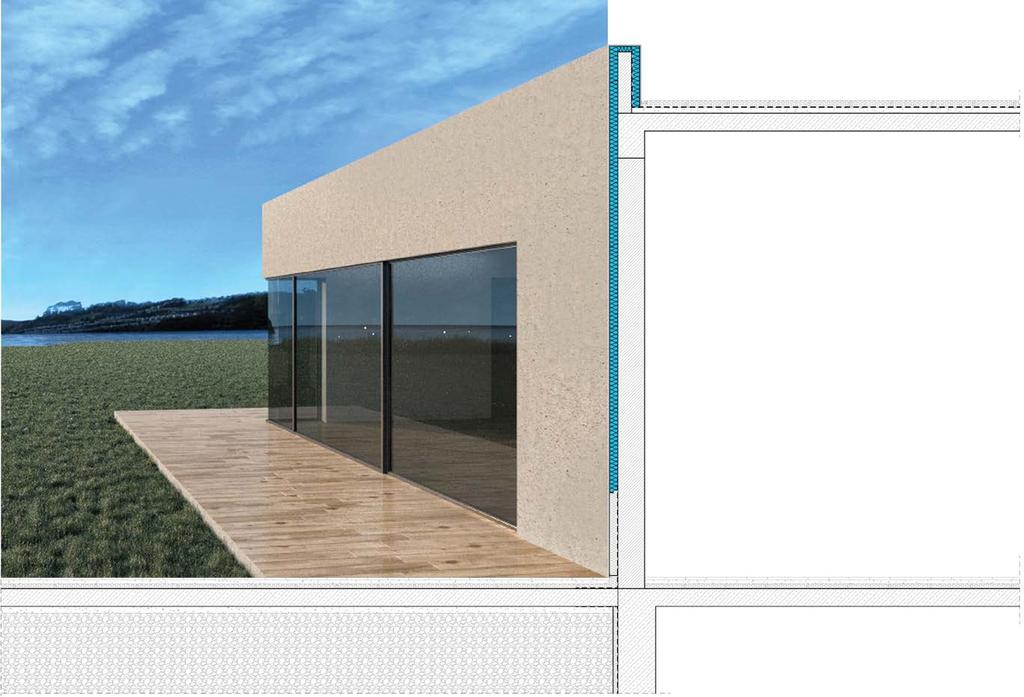

10 ΣΥΣΤΗΜΑ ΕΞΩΤΕΡΙΚΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ RAVALYSYS 14 ΥΛΙΚΑ Πλάκες POLYTHERM EPS 80 Διαστάσεις: 1000x600mm Χρώμα: Γκρι λ = 0,031 W/mK Λευκό λ = 0,036 W/mK Κόλλα πολυουρεθανικής βάσης Instastik της Dow για συγκόλληση Κόλλα τσιμεντοειδούς βάσης, ινοπλισμένη, ενισχυμένη με πολυμερή συστατικά RavaLysys Bond Βύσματα εξωτερικής θερμομόνωσης για την μηχανική στερέωση του μονωτικού Ακρυλικό αστάρι νερού RavaLysys Primer Τελικό επίχρισμα έτοιμου σοβά, ακρυλικής βάσης (λευκό ή έγχρωμο) με κοκκομετρία αδρανών 1-3mm, RavaLysys Plaster Σταθερά γωνιόκρανα και γωνιόκρανα με νεροσταλλάκτη (από PVC με υαλόπλεγμα εκατέρωθεν), για ενίσχυση των εξωτερικών γωνιών 10 Οδηγός στήριξης αλουμινίου Τοιχοποιία Κόλλα πλακών Instastik ή RavaLysys Bond Πλάκες POLYTHERM EPS 80 Βασικό επίχρισμα RavaLysys Bond Υαλόπλεγμα Τελικό επίχρισμα RavaLysys Plaster Λευκό χαλίκι Πλάκες POLYTILE Στεγανοποιητική στρώση Στρώση ρύσεων Οπλισμένο σκυρόδεμα Οπλισμένη βασική στρώση και επίχρισμα Πλάκες POLYTHERM EPS 80 Eξωτερική τοιχοποιία ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΜΟΝΩΣΗ 5 6 Αντιαλκαλικό υαλόπλεγμα ενίσχυσης, βάρους 160 gr/m 2, πλάτους 1000mm και με άνοιγμα καρέ 5x5mm Αντιαλκαλικό πλέγμα ειδικής διαμόρφωσης για την ενίσχυση των γωνιών των ανοιγμάτων Πλάκες STORYFOAM ETICS Tελικό δάπεδο Eξομαλυντική στρώση Οπλισμένο σκυρόδεμα Σφράγιση κενού και οδηγός στήριξης

11 ΣΥΣΤΗΜΑ ΕΞΩΤΕΡΙΚΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ RAVALYSYS 16 ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΜΟΝΩΣΗ ΣΥΜΠΛΗΡΩΜΑΤΙΚΑ ΥΛΙΚΑ 1 Πλάκα οπλισμένου σκυροδέματος 2 Πλάκες Styrofoam Etics 3 Αντικραδασμικό φύλλο 4 Γκρο μπετόν Ελαστική στεγανοποιητική στρώση Masterseal 545 της Basf Βύσματα στερέωσης οδηγού αλουμινίου Βύσματα μηχανικής στερέωσης θερμομονωτικού Πλαστικοί αποστάτες ευθυγράμμισης οδηγού στήριξης Διαμορφωτικές φρέζες Στεγανωτική μαστίχη Masterseal ΝP 474 της Basf Αφρός πολυουρεθάνης, Great Stuff Pro της εταιρείας Dow +,- %&'()* Outside Έξω πλευρά +,- %&'()* Outside!"#$ %&'()* Inside 1. $.'&' %$.*!/"-%# 1. $.'&'!&#+%0"/'(%! %$.*!/"-%#!&#+%0"/'(%! 2. $.'&"! STYROFOAM 2. $.'&"! ETICS STYROFOAM ETICS Μέσα!"#$ πλευρά %&'()* Inside 3. '-(*&+'0'!/*&% 3. '-(*&+'0'!/*&% 5#..% 5#..% 4. 3&+% /$"(%-4. 3&+% /$"(%- 5. "4%/'.#-(*&) 5.!(+2!) "4%/'.#-(*&)!(+2!) 6. &%..' (".*&%# 6. 0'$"0%# &%..' (".*&%# 0'$"0%# 7. (".*&% 0'$"0% 7. (".*&% 0'$"0% 8. "42("+*&) (%*,%$%**' 8. "42("+*&) (%*,%$%**' 9. "!2("+*&%!!%1'! 9. "!2("+*&%!!%1'! 10. $.'&"!POLYTHERM 10. $.'&"!POLYTHERM EPS 80 EPS &%..' $.'&2-11. RAVALYSYS &%..' $.'&2- BONDRAVALYSYS BOND 12. %$.*!/"-% 1'!*&% 12. %$.*!/"-% "$*,+*!/' 1'!*&% "$*,+*!/' 13. (".*&% "$*,+*!/' 13. (".*&% RAVALYSYS "$*,+*!/' PLASTER RAVALYSYS PLASTER 14. 1#!/' /),'-*&)! 14. 1#!/'!("+"2!)! /),'-*&)!!("+"2!)! 15.!("3'-%$%*)(*&) 15.!("3'-%$%*)(*&)!(+2!)!(+2!) 16. $.'&"! STYROFOAM 16. $.'&"! ETICS STYROFOAM ETICS 17. &+%&'.' 17. &+%&'.' 18. 3'+/$*.%!&#+%0"/' 18. 3'+/$*.%!&#+%0"/' 19. "42("+*&) $.'&%!(+2!) 19. "42("+*&) $.'&%!(+2!) 20.!5+'3*!) /" 20. $%.#%#+"6'-*&)!5+'3*!) /" $%.#%#+"6'-*&) /'!(*,) /'!(*,) 21. %0)3%!!()+*4)! 21. %0)3%!!()+*4)! 22. '$%!(+'33*!(*&) 22. '$%!(+'33*!(*&) /"/1+'-) /"/1+'-) Έξω πλευρά +,- %&'()* Outside +,- %&'()* Outside Μέσα πλευρά!"#$ %&'()* Inside!"#$ %&'()* Inside 5 Εξομαλυντική στρώση 6 Κόλλα τελικού δαπέδου 7 Τελικό δάπεδο 8 Εξωτερική τοιχοποιία 9 Εσωτερικός σοβάς 10 Πλάκες POLYTHERM EPS Κόλλα πλακών RavaLysys Bond 12 Οπλισμένο βασικό επίχρισμα 13 Τελικό επίχρισμα RavaLysys Plaster 14 Βύσμα μηχανικής στερέωσης 15 Στεγανοποιητική στρώση 16 Πλάκες Styrofoam Etics 17 Κροκάλα 18 Γαρμπιλοσκυρόδεμα 19 Εξωτερική πλακόστρωση 20 Σφράγιση με πολυουρεθανική μαστίχη 21 Οδηγός στήριξης!" ΣΕ ΥΠΟ #$% ΚΑΤΑΣΚΕΥΗ &'('!&"#) ΚΤΙΡΙΟ!" #$% &'('!&"#) &(*+*% &(*+*%!" ΣΕ #$'+,%- ΥΠΑΡΧΟΝ ΚΤΙΡΙΟ!" &(*+*% #$'+,%- &(*+*% 22 Aποστραγγιστική μεμβράνη

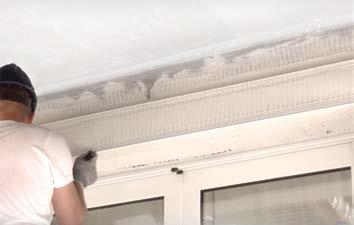

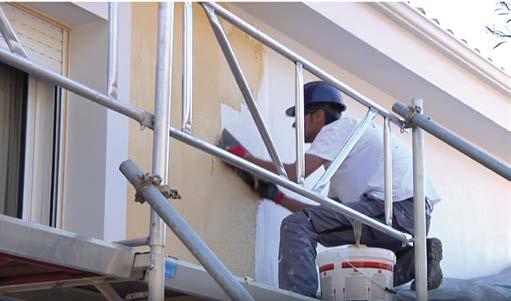

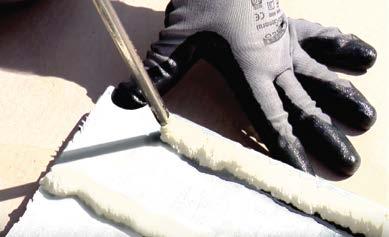

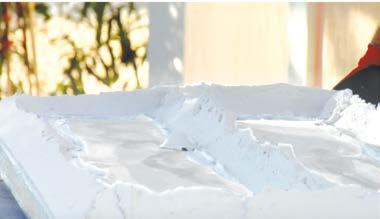

12 ΣΥΣΤΗΜΑ ΕΞΩΤΕΡΙΚΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ RAVALYSYS 18 ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΜΟΝΩΣΗ ΕΦΑΡΜΟΓΗ 1. ΠΡΟΕΤΟΙΜΑΣΙΑ ΕΠΙΦΑΝΕΙΑΣ 2. ΔΗΜΙΟΥΡΓΙΑ ΖΩΝΗΣ ΣΤΕΓΑΝΩΣΗΣ ME MASTERSEAL 545 BASF ΧΡΗΣΗ ΟΔΗΓΟΥ ΣΤΗΡΙΞΗΣ ΑΛΟΥΜΙΝΙΟΥ ΚΟΛΛΗΣΗ ΠΛΑΚΩΝ POLYTHERM EPS 80 Το υπόβαθρο πρέπει να είναι καθαρό, στεγνό, απαλλαγμένο από σαθρά υλικά, σκόνες, υπολείμματα λαδιού και άλλα ξένα σώματα. Οι θερμοκρασίες κατά την εφαρμογή του συστήματος θα πρέπει να είναι μεταξύ 5 & 35 C. Η ζώνη υψηλής στεγάνωσης δημιουργείται για την προστασία του κτιρίου από ανιούσα υγρασία σε μία λωρίδα ύψους 600mm από τη στάθμη του εδάφους και των βεραντών. Τουλάχιστον 24 ώρες μετά, στη ζώνη στεγάνωσης, τοποθετούνται πλάκες μονωτικού υλικού εξηλασμένης πολυστερίνης STYROFOAM ETICS, που έχουν υψηλές μηχανικές αντοχές και εξαιρετική αντίσταση στην υγρασία. Οι πλάκες αυτές πρέπει να είναι ίδιου πάχους με τις πλάκες διογκωμένης πολυστερίνης που ακολουθούν την εξωτερική θερμομόνωση. Τοποθετείται παράλληλα με την επιφάνεια και πάνω από αυτή κατ ελάχιστο 5mm. Το κενό σφραγίζεται με πολυουρεθανική μαστίχη για την αποφυγή διείσδυσης νερού. Μεταξύ διαδοχικών οδηγών στήριξης αφήνεται διάκενο 2-3 mm για τις συστολοδιαστολές. Η επιπεδότητα του οδηγού ορίζεται με τη χρήση νήματος στάθμης. Εφαρμογή συγκολλητικού κονιάματος ανόργανης βάσης RavaLysys Bond ή κόλλας πολυουρεθανικής βάσης Instastik, πάνω στις θερμομονωτικές πλάκες. Περίπτωση ομαλού υποστρώματος Η κόλλα RavaLysys Bond διαστρώνεται καθολικά στην επιφάνεια της μονωτικής πλάκας με οδοντωτή σπάτουλα No 10. Περίπτωση μη ομαλού υποστρώματος H κόλλα εφαρμόζεται στο περίγραμμα της πλάκας και σε μια οριζόντια γραμμή στη μέση. Η κόλληση των θερμομονωτικών πλακών ξεκινά από τη μία γωνία του κτιρίου σε οριζόντιες επάλληλες στρώσεις. Κάθε νέα σειρά πλακών θα πρέπει να είναι μετατοπισμένη κατά μισή πλάκα, ώστε να επιτυγχάνεται μια διάταξη διακοπτόμενων κάθετων αρμών. Οι κάθετοι αρμοί πάνω από ανοίγματα πορτών ή παραθύρων δεν πρέπει να διαμορφώνονται σε συνέχεια των ακμών των λαμπάδων αυτών. Αμέσως μετά την τοποθέτηση της κάθε πλάκας στο υπόστρωμα, ελέγχεται το αλφάδιασμα, η κατακορύφωση και η επιπεδότητά της. Περίπτωση χρήσης Instastik Η κόλλα εφαρμόζεται σε κάθετες γραμμές ανά 100 mm.

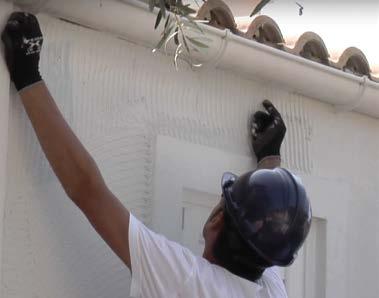

13 ΣΥΣΤΗΜΑ ΕΞΩΤΕΡΙΚΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ RAVALYSYS 20 ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΜΟΝΩΣΗ ΕΦΑΡΜΟΓΗ 5. ΕΦΑΡΜΟΓΗ ΒΥΣΜΑΤΩΝ ΜΗΧΑΝΙΚΗΣ ΣΤΗΡΙΞΗΣ Τα βύσματα τοποθετούνται 24 ώρες μετά την εφαρμογή των θερμομονωτικών πλακών (5-6 βύσματα ανά m 2 ). ΤΟΠΟΘΕΤΗΣΗ ΕΙΔΙΚΩΝ ΤΕΜΑΧΙΩΝ ΕΝΙΣΧΥΣΗΣ ΓΩΝΙΩΝ ΑΝΟΙΓΜΑΤΩΝ Με τη χρήση του υλικού επικόλλησης RavaLysys Bond τοποθετούνται τα ειδικά τεμάχια ενίσχυσης εξωτερικών γωνιών (σταθερά γωνιόκρανα και γωνιόκρανα με νεροσταλάκτη, από PVC) και τα ειδικής διαμόρφωσης υαλοπλέγματα ενίσχυσης γωνιών παραθύρων και θυρών. ΕΠΙΚΑΛΥΨΗ ΒΑΣΙΚΟΥ ΕΠΙΧΡΙΣΜΑΤΟΣ ΚΑΙ ΕΙΣΑΓΩΓΗ ΥΑΛΟΠΛΕΓΜΑΤΟΣ Το υλικό επικόλλησης RavaLysys Bond χρησιμοποιείται και ως βασικό επίχρισμα του συστήματος. Η διάστρωσή του γίνεται καθολικά στην επιφάνεια των θερμομονωτικών πλακών (με οδοντωτή σπάτουλα No10 ή με μηχανή) σε πάχος ~3mm και σε λωρίδες πλάτους ~1200mm. Στη συνέχεια, ακολουθεί ο εγκιβωτισμός του ενισχυτικού αντιαλκαλικού υαλοπλέγματος (βάρους 160 gr/m 2 ), όσο είναι ακόμη νωπό το βασικό επίχρισμα, έτσι ώστε να καλυφθεί πλήρως. Οι λωρίδες του υαλοπλέγματος θα πρέπει να αλληλεπικαλύπτονται κατά 100 mm τουλάχιστον. Κοντά στο έδαφος τοποθετείται οριζόντια διπλή στρώση υαλοπλέγματος (λωρίδα πλάτους 1000 mm), για αυξημένη αντοχή. Σε αυτήν την επιφάνεια τοποθετούνται πλάκες STYROFOAM ETICS. 8. ΤΕΛΙΚΗ ΕΠΙΣΤΡΩΣΗ ΜΕ ΕΠΙΧΡΙΣΜΑ ΑΚΡΥΛΙΚΟΥ ΣΟΒΑ RAVALYSYS PLASTER Αφού έχει στεγνώσει πλήρως η ενδιάμεση ενισχυτική στρώση ακολουθεί η τελική επίστρωση με τον ακρυλικό σοβά RavaLysys Plaster, πάχους 1-3 mm σε οποιοδήποτε χρώμα. Η εφαρμογή του σοβά γίνεται με το χέρι, με πλαστική ή μεταλλική σπάτουλα ή με μηχανή εκτόξευσης έτοιμου σοβά. Πριν την τελική επίστρωση, προηγείται επάλειψη του υποστρώματος με ειδικό αστάρι RavaLysys Primer. Η επεξεργασία της τελικής επιφάνειας γίνεται με ειδικό τριβίδι.

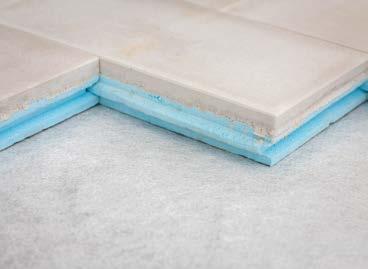

14 ΣΥΣΤΗΜΑΤΑ ANEΣΤΡΑΜΜΕΝΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ ΔΩΜΑΤΟΣ POLYTILE & KELYFOS ROOFTILE POLYTILE και KELYFOS ROOFTILE Σύνθετα θερμομονωτικά πλακίδια δωμάτων με STYROFOAM ή XENERGY της DOW αντίστοιχα. Αποτελούν λύσεις Ανεστραμμένης Θερμομόνωσης κατά τις οποίες, η στρώση της υγρομόνωσης τοποθετείται κάτω από τη στρώση της θερμομόνωσης. Κύρια πλεονεκτήματα της μεθόδου είναι η αποφυγή του φαινομένου συγκέντρωσης υδρατμών, καθώς και η προστασία που παρέχεται στη στεγάνωση από γήρανση, θερμικές και μηχανικές καταπονήσεις. 22 ΘΕΡΜΟΜΟΝΩΣΗ & ΣΤΕΓΑΝΩΣΗ ΔΩΜΑΤΟΣ

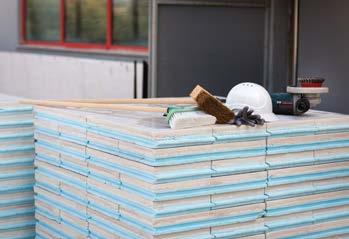

15 ΣΥΣΤΗΜΑΤΑ ANEΣΤΡΑΜΜΕΝΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ ΔΩΜΑΤΟΣ POLYTILE & KELYFOS ROOFTILE ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ευκολία και ταχύτητα τοποθέτησης με απλή απόθεση Μικρό βάρος (46kg/m²), κατάλληλο για δώματα ελάχιστου φορτίου πλακόστρωσης, χωρίς κίνδυνο υφαρπαγής από τον άνεμο Απάλειψη θερμικών γεφυρών, χάρη στη ραμποτέ διαμόρφωση των πλευρών του πλακιδίου STYROFOAM Προστατευτικό κονίαμα XENERGY Προστατευτικό κονίαμα ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Διαστάσεις πλακιδίου Πάχος θερμομονωτικού Πάχος προστατευτικού κονιάματος Συντ.Θερμ.αγωγιμότητας λ θερμομονωτικού Συντ.θερμικής αγωγιμότητας λ προστατευτικού κονιάματος Αντοχή σε συμπίεση θερμομονωτικού Αντοχή κονιάματος σε αποκόλληση POLYTILE STYROFOAM 300x600 mm 50 & 80 mm 20 mm 0,033 W/mK 1,395 W/mK 0,30 N/mm 2 0,25 N/mm 2 Kelyfos ROOFTILE XENERGY 300x600 mm 50 & 70 mm 20 mm 0,030 (50) W/mK 0,031 (70) W/mK 1,395 W/mK 0,30 N/mm 2 0,25 N/mm 2 24 ΘΕΡΜΟΜΟΝΩΣΗ & ΣΤΕΓΑΝΩΣΗ ΔΩΜΑΤΟΣ Δυνατότητα επαναχρησιμοποίησης σε προσθήκη ορόφου κτιρίου Ελάχιστη αντοχή κονιάματος σε συμπίεση Απότριψη κονιάματος 20 N/mm 2 3 Mm 20 N/mm 2 3 Mm Καλαίσθητη τελική επιφάνεια POLYTILE ROOFTILE Βάρος πλακιδίου 8,5 kg 8,5 kg

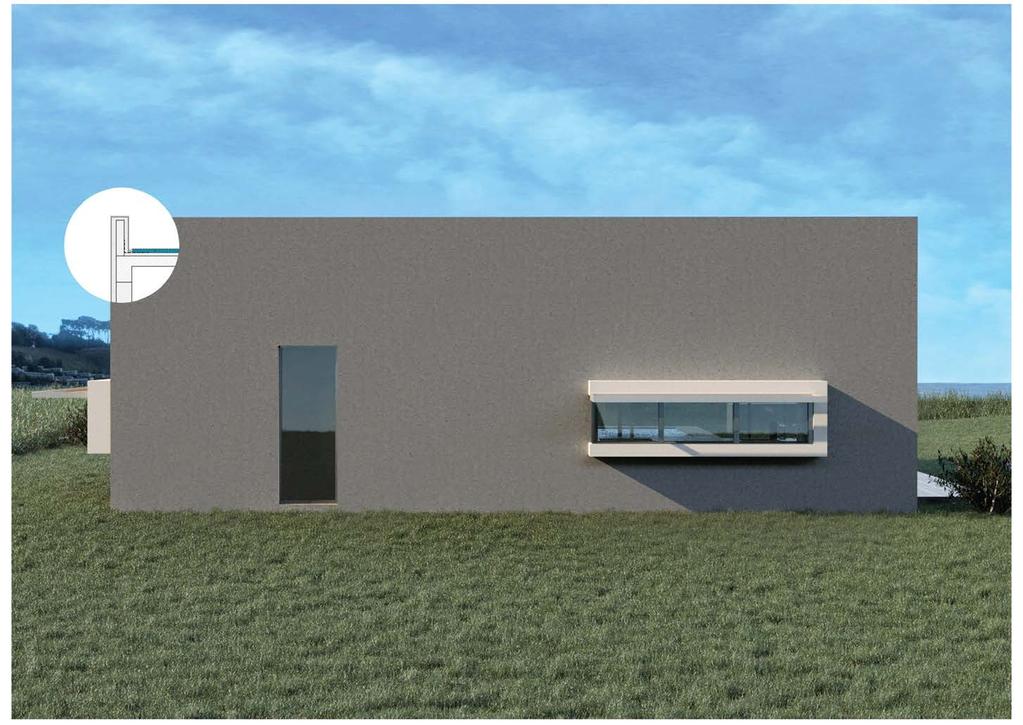

16 ΣΥΣΤΗΜΑΤΑ ANEΣΤΡΑΜΜΕΝΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ ΔΩΜΑΤΟΣ POLYTILE & KELYFOS ROOFTILE 1 Πλάκα οπλισμένου σκυροδέματος 2 Στρώση ρύσεων με ελαφροσκυρόδεμα και λεπτή επίστρωση τσιμεντοκονιάματος 3 Στεγανοποιητική στρώση με τις εξής επιλογές: α. Διπλή ασφαλτική μεμβράνη (Ravaproof Diamond, -20 ο C, 4kg) β. Yγρές μεμβράνες (ακρυλικές - υβριδικές - πολυουρεθανικές) της σειράς Ravaroof γ. Τσιμεντοειδές ελαστικό στεγανωτικό (Masterseal 545 ή 528) 4 Γεωύφασμα 5 POLYTILE ή ΚΕLYFOS ROOFTILE 6 STYROFOAM ή XENERGY 7 Λευκό χαλίκι 26 ΘΕΡΜΟΜΟΝΩΣΗ & ΣΤΕΓΑΝΩΣΗ ΔΩΜΑΤΟΣ

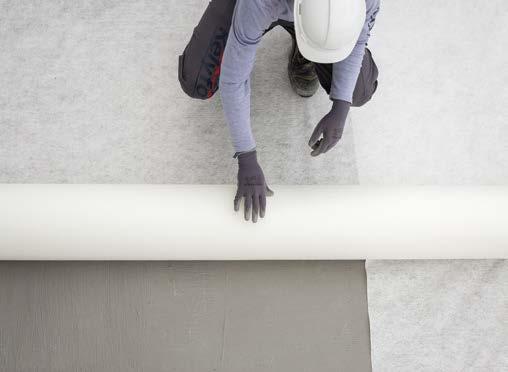

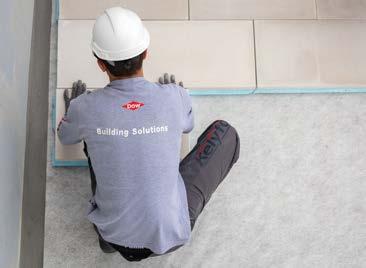

17 ΣΥΣΤΗΜΑΤΑ ANEΣΤΡΑΜΜΕΝΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ ΔΩΜΑΤΟΣ POLYTILE & KELYFOS ROOFTILE ΕΦΑΡΜΟΓΗ 1. ΔΗΜΙΟΥΡΓΙΑ ΣΤΡΩΣΗΣ ΡΥΣΕΩΝ 2. ΣΤΕΓΑΝΟΠΟΙΗΣΗ ΔΩΜΑΤΟΣ 3. ΓΕΩΥΦΑΣΜΑ Απαραίτητη προϋπόθεση είναι η διαμόρφωση στρώσης ρύσεων στην πλάκα του δώματος και η τοποθέτηση υδροροών (εφόσον δεν υπάρχουν). Η στρώση των ρύσεων πρέπει να είναι πολύ καλά εξομαλυμένη για τη μείωση των καταπονήσεων του Polytile ή του Kelyfos Rooftile. Ακολουθεί η στεγανοποίηση του δώματος, σε περίπτωση που δεν υφίσταται ή έχει υποστεί φθορά με τις εξής επιλογές: α. Διπλή ασφαλτική μεμβράνη (Ravaproof Diamond, -20 ο C, 4kg) β. Yγρές μεμβράνες (ακρυλικές - υβριδικές - πολυουρεθανικές) της σειράς Ravaroof γ. Τσιμεντοειδές ελαστικό στεγανωτικό (Masterseal 545 ή 528) To γεωύφασμα τοποθετείται μετά την στεγανοποιητική στρώση. Η χρήση του κρίνεται απαραίτητη, τόσο γιατί αποτρέπει διάφορα φερτά υλικά να φράξουν τις υδροροές, όσο και για προστασία της μόνωσης. ΤΟΠΟΘΕΤΗΣΗ ΠΛΑΚΙΔΙΩΝ POLYTILE, ΚELYFOS ROOFTILE ΣΤΕΡΕΩΣΗ ΤΩΝ ΠΛΑΚΙΔΙΩΝ Τα πλακίδια Polytile και Kelyfos Rooftile τοποθετούνται ελεύθερα, αρχίζοντας από την περίμετρο, με 50mm ελάχιστη απόσταση τουλάχιστον και με διάταξη διακοπτόμενων αρμών, ταιριάζοντας τις ειδικές πατούρες, ώστε να βελτιώνεται η σταθερότητα και η βατότητα του δώματος. Σε δώματα αυξημένης βατότητας είναι αναγκαία η βελτίωση της ποιότητας του υποστρώματος. Για τη κάλυψη του περιμετρικού κενού που δημιουργείται, αλλά και την αποφυγή θερμογέφυρας, προτείνεται η τοποθέτηση Roofmate σε λωρίδες πάχους 50mm (ίδιου πάχους με το μονωτικό υλικό των πλακιδίων) και πάνω από αυτό χρήση λευκού χαλικιού. Οι αρμοί μεταξύ των πλακιδίων δεν πρέπει να σφραγίζονται. Για να αποφεύγεται η οριζόντια μετακίνησή τους, αναγκαίο είναι η διάστρωση να καταλήγει περιμετρικά σε ανυψώσεις του δώματος, όπως π.χ. σε τοίχους ή στηθαία. Σε κτίρια εκτεθειμένα σε δυνατούς ανέμους είναι απαραίτητη και η κατακόρυφη ακινητοποίηση των πλακών με στερέωση της πρώτης περιμετρικής ζώνης χρησιμοποιώντας μεταλλική γωνιά ή άλλο μηχανικό τρόπο στερέωσης. 28 ΘΕΡΜΟΜΟΝΩΣΗ & ΣΤΕΓΑΝΩΣΗ ΔΩΜΑΤΟΣ

18 ΘΕΡΜΟΜΟΝΩΣΗ ΔΩΜΑΤΟΣ ROOFMATE STYROFOAM ή ΧΕΝΕRGY THΣ DOW ΜΟΝΩΣΗ ΔΩΜΑΤΟΣ Aφορά την υγρομόνωση και θερμομόνωση του δώματος, που σε συνδυασμό με τη θερμομόνωση του υπόλοιπου κελύφους, παρέχουν προστασία, ποιοτικές συνθήκες διαβίωσης και εξοικονόμηση ενέργειας σε βάθος χρόνου. Η Θερμομόνωση, μπορεί να είναι συμβατική ή ανεστραμμένη, ανάλογα με τη θέση της στεγάνωσης σε σχέση με το θερμομονωτικό υλικό (πάνω ή κάτω από αυτό αντίστοιχα) και προστατεύει την τελευταία πλάκα του κτιρίου από έντονες διακυμάνσεις θερμοκρασιών. 30 ΘΕΡΜΟΜΟΝΩΣΗ & ΣΤΕΓΑΝΩΣΗ ΔΩΜΑΤΟΣ

19 ΘΕΡΜΟΜΟΝΩΣΗ ΔΩΜΑΤΟΣ ΜΕ ROOFMATE ΑΝΕΣΤΡΑΜΜΕΝΗ ΘΕΡΜΟΜΟΝΩΣΗ ΔΩΜΑΤΟΣ Είναι η μέθοδος κατά την οποία, η στρώση της υγρομόνωσης τοποθετείται κάτω από τη στρώση της θερμομόνωσης. Κύρια πλεονεκτήματα της μεθόδου είναι η αποφυγή του φαινομένου συγκέντρωσης υδρατμών, καθώς και η προστασία που παρέχεται στη στεγάνωση από γήρανση, θερμικές και μηχανικές καταπονήσεις. 1 Πλάκα οπλισμένου σκυροδέματος 2 Στρώση ρύσεων με ελαφροσκυρόδεμα και λεπτή επίστρωση τσιμεντοκονιάματος 3 Αστάρι α. Ravaproof Arexol lac Σε περίπτωση χρήσης ασφαλτικών μεμβρανών β. Για υγρές μεμβράνες, επιλογή ανάλογα με την απορροφητικότητα του υποστρώματος 4 Στεγανοποιητική στρώση α. Διπλή ασφαλτική μεμβράνη και γεωύφασμα ως διαχωριστική στρώση (Ravaproof Diamond, -20 o C, 4kg) β. Υγρές μεμβράνες (ακρυλικές - υβριδικές - πολυουρεθανικές) της σειράς Ravaroof γ. Τσιμεντοειδές ελαστικό στεγανωτικό (Μasterseal 545 ή 528) 5 Εξηλασμένη πολυστερίνη ROOFMATE, STYROFOAM της DOW 6 Γεωύφασμα 7 Χαλίκια ή πλάκες πεζοδρομίου πάνω σε εφέδρανα 32 ΘΕΡΜΟΜΟΝΩΣΗ & ΣΤΕΓΑΝΩΣΗ ΔΩΜΑΤΟΣ

20 ΘΕΡΜΟΜΟΝΩΣΗ ΔΩΜΑΤΟΣ ΜΕ ROOFMATE ΣΥΜΒΑΤΙΚΗ ΘΕΡΜΟΜΟΝΩΣΗ ΔΩΜΑΤΟΣ Είναι η μέθοδος κατά την οποία, η στρώση της υγρομόνωσης τοποθετείται πάνω από τη στρώση της θερμομόνωσης. Αξίζει να σημειωθεί ότι μεταξύ πλάκας και μονωτικού υλικού μεσολαβεί φράγμα υδρατμών. Το υλικό που προτείνεται είναι εξηλασμένη πολυστερίνη, ROOFMATE, STYROFOAM της DOW, ενώ το πάχος του υλικού εξαρτάται από τις κλιματικές συνθήκες της περιοχής υλοποίησης του εκάστοτε έργου. 1 Πλάκα οπλισμένου σκυροδέματος 2 Φράγμα υδρατμών Εφαρμόζεται απευθείας πάνω στην πλάκα σκυροδέματος με Ravaproof Avipast 3 Εξηλασμένη πολυστερίνη ROOFMATE, STYROFOAM της DOW 4 Mεμβράνη πολυαιθυλενίου Η θερμομόνωση στη συνέχεια καλύπτεται με μεμβράνη πολυαιθυλενίου 200μm που διασφαλίζει την προστασία της από φθορές και καταπονήσεις. 5 Στρώση ρύσεων Απαραίτητη προϋπόθεση είναι η διαμόρφωση στρώσης ρύσεων στην πλάκα του δώματος και η τοποθέτηση υδροροών (εφόσον δεν υπάρχουν). Χρησιμοποιείται ελαφροσκυρόδεμα και λεπτή επίστρωση τσιμεντοκονιάματος. 6 Αστάρι α. Ravaproof Arexol lac Σε περίπτωση χρήσης ασφαλτικών μεμβρανών β. Για υγρές μεμβράνες, επιλογή ανάλογα με την απορροφητικότητα του υποστρώματος 7 Στεγανοποιητική στρώση Ακολουθεί η στεγανοποιητική στρώση του δώματος, επιλέγοντας ανάμεσα στα παρακάτω: α. Διπλή ασφαλτική μεμβράνη (Ravaproof, Diamond - 20 C, 4kg) β. Υγρές μεμβράνες (ακρυλικές, υβριδικές ή πολυουρεθανικές) της σειράς Ravaroof γ. Τσιμεντοειδές ελαστικό στεγανωτικό (Masterseal 545 ή 528) 34 ΘΕΡΜΟΜΟΝΩΣΗ & ΣΤΕΓΑΝΩΣΗ ΔΩΜΑΤΟΣ Εαν στο δώμα ακολουθεί τελική επίστρωση πλακιδίων, ακολουθούν τα στάδια 8-11 (σελ. 36).

21 ΘΕΡΜΟΜΟΝΩΣΗ ΔΩΜΑΤΟΣ ΜΕ ROOFMATE ΣΥΜΒΑΤΙΚΗ ΘΕΡΜΟΜΟΝΩΣΗ ΔΩΜΑΤΟΣ ΜΕ ΤΕΛΙΚΗ ΕΠΙΣΤΡΩΣΗ ΠΛΑΚΙΔΙΩΝ 1 Πλάκα οπλισμένου σκυροδέματος 2 Φράγμα υδρατμών Εφαρμόζεται απευθείας πάνω στην πλάκα σκυροδέματος με Ravaproof Avipast 3 Εξηλασμένη πολυστερίνη ROOFMATE, STYROFOAM της DOW 4 Mεμβράνη πολυαιθυλενίου Η θερμομόνωση στη συνέχεια καλύπτεται με μεμβράνη πολυαιθυλενίου 200μm που διασφαλίζει την προστασία της από φθορές και καταπονήσεις. 5 Στρώση ρύσεων Απαραίτητη προϋπόθεση είναι η διαμόρφωση στρώσης ρύσεων στην πλάκα του δώματος και η τοποθέτηση υδροροών (εφόσον δεν υπάρχουν). Χρησιμοποιείται ελαφροσκυρόδεμα και λεπτή επίστρωση τσιμεντοκονιάματος. 6 Αστάρι α. Ravaproof Arexol lac Σε περίπτωση χρήσης ασφαλτικών μεμβρανών β. Για υγρές μεμβράνες, επιλογή ανάλογα με την απορροφητικότητα του υποστρώματος 7 Στεγανοποιητική στρώση Ακολουθεί η στεγανοποιητική στρώση του δώματος, επιλέγοντας ανάμεσα στα παρακάτω: α. Διπλή ασφαλτική μεμβράνη (Ravaproof Diamond -20 C, 4kg) και γεωύφασμα β. Υγρές μεμβράνες (ακρυλικές, υβριδικές ή πολυουρεθανικές) της σειράς Ravaroof γ. Τσιμεντοειδές ελαστικό στεγανωτικό (Masterseal 545 ή 528) 8 Στρώση τσιμεντοκονίας Γίνεται επίστρωση με λεπτό στρώμα τσιμεντοκονιάματος. 9 Συγκολλητική στρώση τελικού δαπέδου Κατόπιν εφαρμόζεται κατάλληλο συγκολλητικό κονίαμα, της σειράς Ravafix, στην κάτω πλευρά των πλακιδίων. 10 Τελικό δάπεδο Τα πλακίδια τοποθετούνται ελεύθερα, αρχίζοντας από την περίμετρο του κτιρίου, δημιουργώντας ανάμεσά τους αρμούς για τις συστολοδιαστολές. 11 Ελαστική σφράγιση αρμών διαστολής Προκειμένου να αποφευχθεί οποιαδήποτε θραύση ή αποκόλληση των πλακιδίων. 36 ΘΕΡΜΟΜΟΝΩΣΗ & ΣΤΕΓΑΝΩΣΗ ΔΩΜΑΤΟΣ Για δώματα άνω των 25m 2, πέρα από την περιμετρική αρμοκοπή, απαιτείται αρμοκοπή σε κάναβο max 5x5m, για την αποφυγή ρηγματώσεων των τσιμεντοκονιαμάτων.

22 ΘΕΡΜΟΜΟΝΩΤΙΚA ΣΥΣΤΗΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ KELYFOS W450 & SL200 ΘΕΡΜΟΜΟΝΩΤΙΚA ΣΥΣΤΗΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ Τα θερμομονωτικά συστήματα αλουμινίου ή ευρέως γνωστά στην αγορά ως ενεργειακά κουφώματα αλουμινίου, ανοιγόμενα και συρόμενα, ξεχωρίζουν για τον πρωτοποριακό σχεδιασμό και τις εξαιρετικές επιδόσεις τους, που ανταποκρίνονται άριστα στις σύγχρονες αρχιτεκτονικές και κατασκευαστικές ανάγκες. Η χρήση ειδικού μονωτικού υλικού (συνήθως πολυαμιδίου, το οποίο είναι κακός αγωγός της θερμότητας) προσδίδει υψηλή θερμομόνωση αλλά και ηχομόνωση στο κούφωμα. Με χαρακτηριστικά την υψηλή μόνωση, ασφάλεια, λειτουργικότητα και αισθητική προσφέρουν απεριόριστες εφαρμογές και σωστές λύσεις σε κάθε περίπτωση ανακαίνισης και αναβάθμισης. Με πιστοποιημένες υψηλές επιδόσεις θερμομόνωσης και ηχομόνωσης επιτυγχάνεται σημαντική εξοικονόμηση ενέργειας. Αποτελούν ιδανική λύση για μονοκατοικίες, πολυκατοικίες αλλά και σύγχρονα κτίρια. 38 ΕΞΩΤΕΡΙΚΑ ΚΟΥΦΩΜΑΤΑ

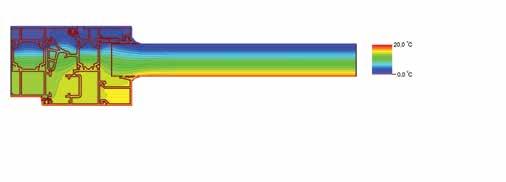

23 ΑΝΟΙΓΟΑΝΑΚΛΙΝΟΜΕΝΟ ΘΕΡΜΟΜΟΝΩΤΙΚΟ ΣΥΣΤΗΜΑ ΑΛΟΥΜΙΝΙΟΥ KELYFOS W450 ΑΝΟΙΓΟΑΝΑΚΛΙΝΟΜΕΝΟ ΘΕΡΜΟΜΟΝΩΤΙΚΟ ΣΥΣΤΗΜΑ ΑΛΟΥΜΙΝΙΟΥ KELYFOS W450 Το σύστημα W450 σχεδιάστηκε με έμφαση στη λεπτομέρεια για να ικανοποιήσει τις σύγχρονες απαιτήσεις ενεργειακής απόδοσης και ασφάλειας. Η σειρά προσφέρει πολυάριθμες πρωτότυπες λύσεις από ίσιες ή καμπύλες διατομές, καθώς και δυνατότητα κατασκευής σύνθετων τυπολογιών, όπως πόρτες aller retour, περιστρεφόμενα παράθυρα με επίπεδο μύλο και ανοιγόμενα πλαίσια με «κρυφό φύλλο» για την επίτευξη αισθητικής υψηλού επιπέδου. Η συνεργασία των διαθέσιμων προφίλ, σε συνδυασμό με τους υψηλής ποιότητας μηχανισμούς και εξαρτήματα, υπογραμμίζουν τον πολύπλευρο και εργονομικό χαρακτήρα του συστήματος. Η αδιαπραγμάτευτη προτεραιότητα για μέγιστη εξοικονόμηση ενέργειας και υψηλή ασφάλεια εξασφαλίζεται χάρη στη δυνατότητα του περιμετρικού κλειδώματος και στη χρήση των υαλοενισχυμένων πολυαμιδίων (PA66 GF25) 24 mm, προσδίδοντας δείκτη θερμομόνωσης Uf= W/m 2 K και δείκτη ηχομείωσης Rw τα 43dB. Χάρη στις λύσεις που προσφέρει το W450 αποδεικνύεται ένα σύστημα εξαιρετικά αποτελεσματικό, φιλικό στη χρήση, μοναδικό στο είδος του. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Χρήση υαλοενισχυμένων πολυαμιδίων (PA66 GF25) 24mm. Πολυθάλαμο κεντρικό ελαστικό που βοηθάει στη βέλτιστη στεγανοποίηση της κατασκευής, αποτρέποντας την απώλεια ενέργειας. Ειδική γωνία ευθυγράμμισης για βέλτιστη μηχανική πρόσδεση μεταξύ των φύλλων, για μεγαλύτερη ακαμψία του πλαισίου στο σύνολό του. Δυνατότητα τοποθέτησης μηχανισμών CAMERA EUROPEA και CAMERA ALU 16 (ατσάλινος μηχανισμός κλειδώματος /ανάκλισης περιμετρικού). Δυνατότητα κατασκευής με πηχάκια κοπής 45, αλλά και κουμπωτά για άριστο αισθητικό αποτέλεσμα εσωτερικά του κουφώματος. Λάστιχα κουρτίνες που προσφέρουν επιπλέον θερμική μόνωση. Τάπα μπινί, πρωτοποριακός σχεδιασμός από υλικό EPDM το οποίο εξασφαλίζει άριστη στεγάνωση και εφαρμογή με το κεντρικό λάστιχο ίδιου υλικού. Θάλαμος απορροής στην τάπα μπινί που αποτρέπει την εισροή νερού στο εσωτερικό του κουφώματος οδηγώντας το στην εξωτερική πλευρά του κεντρικού ελαστικού στο μπινί. ΠΡΟΔΙΑΓΡΑΦΕΣ Θερμομόνωση Uw= 1,84 W/m 2 K, για κατασκευή:1600x2200 με Ug= 1.1 W/m 2 K Ηχομόνωση μέχρι Rw=43 db κατά DIN EN ISO Θερμοπερατότητα κατά DIN EN : Uf= W/m 2 K Ανεμοδιαπερατότητα κατά DIN EN 12207, Κατηγορία: 4 Υδατοδιαπερατότητα κατά DIN EN 12208, Κατηγορία: 6Α 2Α Αντοχή σε ανεμοπίεση κατά DIN EN 12210, Κατηγορία: C3/B3 C4/B4 Αντικλεπτική Προστασία RC2 ΣΥΝΤΕΛΕΣΤΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ ΤΕΧΝΙΚA ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΣΑ: ΦΥΛΛΟ: ΥΑΛΟΠΙΝΑΚΑΣ: ΘΕΡΜΟΜΟΝΩΣΗ Πλάτος: 59,5mm (ελάχιστο) Πλάτος: 67mm Πλάτος: 43mm (μέγιστο) ΣΤΕΓΑΝΟΤΗΤΑ ΑΝΤΙΔΙΑΡΡΗΚΤΙΚΗ ΠΡΟΣΤΑΣΙΑ ΗΧΟΜΟΝΩΣΗ ΑΝΤΟΧΗ ΔΙΑΘΕΣΙΜΑ ΧΡΩΜΑΤΑ Uw=1,84W/m 2 K O συντελεστής θερμομόνωσης έχει υπολογιστεί για κατασκευή 1400x2200 with Ug= 1,1 W/m 2 K Tύπος τζαμιού: 5/16(ARGON)/ ΕΞΩΤΕΡΙΚΑ ΚΟΥΦΩΜΑΤΑ ΕΞΩΤΕΡΙΚΑ ΚΟΥΦΩΜΑΤΑ

24 ΑΝΟΙΓΟΑΝΑΚΛΙΝΟΜΕΝΟ ΘΕΡΜΟΜΟΝΩΤΙΚΟ ΣΥΣΤΗΜΑ ΑΛΟΥΜΙΝΙΟΥ KELYFOS W450 1 Εξωτερική τοιχοποιία 2 Κόλλα πλακών θερμομόνωσης 3 Πλάκες θερμομόνωσης (ΧENERGY IB-SL/80 EPS POLYTHERM) Έξω!"# πλευρά $%&'() Outside Μέσα *+,- πλευρά $%&'() Inside 1.!"#$!%&'( $)&*)+)&&, 2. ')--, +-,'#. /!%0)0).#1( ,'!1 /!%0)0).#1(1 (XENRGY IB-SL/80 EPS POLYTHERM) 4. )+-&10!.) 2,1&')!+&*%&10, 5. $!-&')!+&*%&10, KELYFOS *+,- FINISH Μέσα πλευρά $%&'() Inside 6. 1$(%&"( ')45#0,$)1 7. $,&.&, 1$!3,.)+)&(1(1 ')45#0,$)1 8.,.)&3),.,'-&.)0!.) ')45#0,,-)40&.&)4 AL ,-)+&.,', , 0(*,.&'(1 1$!%!#1(1 11.!&6&') $!0,*&) PVC 0!.!%)1$,--,'$( 12. ')--, 1$!%!#1( )6&, 0!.!%)1$,--,'$( 14. 0,1$&*(!"# $%&'() Έξω πλευρά Outside 4 Οπλισμένο βασικό επίχρισμα 5 Τελικό επίχρισμα KELYFOS FINISH 6 Στήριξη κουφώματος 7 Ταινία στεγανοποίησης κουφώματος 8 Ανοιγοανακλινόμενο κούφωμα αλουμινίου W450 9 Yαλοπίνακας 10 Βύσμα μηχανικής στερέωσης 11 Ειδικό τεμάχιο PVC με νεροσταλλάκτη 12 Κόλλα στερέωσης 13 Ποδιά με νεροσταλλάκτη 42 ΕΞΩΤΕΡΙΚΑ ΚΟΥΦΩΜΑΤΑ 14 Μαστίχη

25 ΣΥΡΟΜΕΝΟ ΘΕΡΜΟΜΟΝΩΤΙΚΟ ΣΥΣΤΗΜΑ ΑΛΟΥΜΙΝΙΟΥ KELYFOS SL200 ΣΥΡΟΜΕΝΟ ΘΕΡΜΟΜΟΝΩΤΙΚΟ ΣΥΣΤΗΜΑ ΑΛΟΥΜΙΝΙΟΥ KELYFOS SL200 Το σύστημα SL200 παρέχει μέγιστη εξοικονόμηση χώρου, υψηλό αισθητικό αποτέλεσμα, εξαιρετικές επιδόσεις και άριστη λειτουργικότητα. Σχεδιάστηκε με βάση τις τάσεις της σύγχρονης αισθητικής για ίσιες λιτές γραμμές αλλά και για να ικανοποιεί λειτουργικές ανάγκες σε ένα πολύ μεγάλο εύρος απαιτήσεων, τόσο σε υφιστάμενα, όσο και σε νέα κτίρια. Η καινοτομία στο σχεδιασμό του συστήματος SL200 υπογραμμίζεται από το χαμηλό ύψος του κάτω οδηγού και από το ότι απαιτεί μόλις 100 mm διάκενο τοιχοποιίας για να δεχτεί οδηγό με τζάμι, σίτα και παντζούρι. Είναι το πλέον ενδεδειγμένο σύστημα της αγοράς για την αντικατάσταση παλαιών συρόμενων χωνευτών κουφωμάτων, προσδίδοντας χαρακτηριστικά ανώτερων επιδόσεων στην κατηγορία του, με συντελεστή θερμοπερατότητας Uf= από 2.1 W/m²K και δείκτη ηχομείωσης Rw τα 26dB. *+,- $%&'() Inside ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ειδικά σχεδιασμένος τριπλός οδηγός πλάτους 98,5mm και ύψους 32mm ο οποίος περιλαμβάνει τζάμι-σίτα-παντζούρι και ανταποκρίνεται πλήρως στις απαιτήσεις αντικατάστασης κουφώματος χωρίς παρεμβάσεις στην τοιχοποιία. Αντι-διμεταλλικό πολυαμίδιο. Μία ιδιαίτερη καινοτομία ενταγμένη σε ένα μοναδικό συρόμενο σύστημα, η χρήση του οποίου, μειώνει κάθε παραμόρφωση μεταξύ του εσωτερικού και εξωτερικού προφίλ αλουμινίου λόγω πιθανής διαφοράς θερμοκρασίας. Ενισχυμένοι οδηγοί επάλληλου με μηχανική γωνία σύνδεσης για στιβαρότητα στην κατασκευή. Ειδικά σχεδιασμένο μπινί για απόλυτη στεγάνωση και άριστη λειτουργία. Άριστη στεγάνωση και θερμομόνωση με τη χρήση βοηθητικών προφίλ στη συναρμογή του γάντζου. 4. )+-&10!.) 2,1&')!+&*%&10, 5. $!-&')!+&*%&10, KELYFOS FINISH 6. 1$(%&"( ')45#0,$)1 7. $,&.&, 1$!3,.)+)&(1(1 ')45#0,$)1 8.,.)&3),.,'-&.)0!.) ')45#0,,-)40&.&)4 AL ,-)+&.,', , 0(*,.&'(1 1$!%!#1(1 11.!&6&') $!0,*&) PVC 0!.!%)1$,--,'$( 12. ')--, 1$!%!#1( )6&, 0!.!%)1$,--,'$( ΠΡΟΔΙΑΓΡΑΦΕΣ 14. 0,1$&*( ΤΕΧΝΙΚA ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΣΑ: Θερμομόνωση Uw= 2,49 W/m 2 K, για κατασκευή: 1600x2200 με Ug= 1.3 W/m 2 K Ηχομόνωση μέχρι Rw=26 db κατά DIN EN ISO Θερμοπερατότητα κατά DIN EN DIN EN 12207: Uf= W/m 2 K Ανεμοδιαπερατότητα κατά DIN EN 12207, Κατηγορία: 3 Υδατοδιαπερατότητα κατά DIN EN 12208, Κατηγορία: 3Α Αντοχή σε ανεμοπίεση κατά DIN EN 12210, Κατηγορία: C3/B3 Αντικλεπτική Προστασία RC2 ΣΥΝΤΕΛΕΣΤΗΣ ΘΕΡΜΟΜΟΝΩΣΗΣ ΦΥΛΛΟ: ΥΑΛΟΠΙΝΑΚΑΣ: ΘΕΡΜΟΜΟΝΩΣΗ Πλάτος: 98,5 mm (ελάχιστο) Πλάτος: 34 mm Πλάτος: 25 mm (μέγιστο) ΣΤΕΓΑΝΟΤΗΤΑ ΑΝΤΙΔΙΑΡΡΗΚΤΙΚΗ ΠΡΟΣΤΑΣΙΑ ΗΧΟΜΟΝΩΣΗ ΑΝΤΟΧΗ ΔΙΑΘΕΣΙΜΑ ΧΡΩΜΑΤΑ Uw=2,49W/m 2 K O συντελεστής θερμομόνωσης έχει υπολογιστεί για κατασκευή 1600x2200 with Ug= 1,3 W/m 2 K Tύπος τζαμιού: 5/14(ARGON)/ ΕΞΩΤΕΡΙΚΑ ΚΟΥΦΩΜΑΤΑ

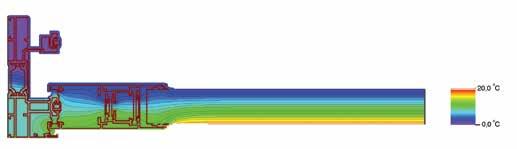

26 ΣΥΡΟΜΕΝΟ ΘΕΡΜΟΜΟΝΩΤΙΚΟ ΣΥΣΤΗΜΑ ΑΛΟΥΜΙΝΙΟΥ KELYFOS SL200 1 Εξωτερική τοιχοποιία 2 Κόλλα πλακών θερμομόνωσης!"# $%&'() Έξω Outside πλευρά *+,- $%&'() Μέσα Inside πλευρά 1.!"#$!%&'( $)&*)+)&&, 2. ')--, +-,'#. /!%0)0).#1( ,'!1 /!%0)0).#1(1 (XENRGY IB-SL/80 EPS POLYTHERM) 4. )+-&10!.) 2,1&')!+&*%&10, 5. $!-&')!+&*%&10, KELYFOS FINISH 6. 1$(%&"( ')45#0,$)1 Μέσα *+,- πλευρά $%&'() Inside 7. $,&.&, 1$!3,.)+)&(1(1 ')45#0,$) %)0!.) ')45#0,,-)40&.&)4 AL ,-)+&.,', , 0(*,.&'(1 1$!%!#1(1 11.!&6&') $!0,*&) PVC 0!.!%)1$,--,'$( 12. ')--, 1$!%!#1( )6&, 0!.!%)1$,--,'$( 14. 0,1$&*(!"# Έξω $%&'() πλευρά Outside 3 Πλάκες θερμομόνωσης (ΧENERGY IB-SL/80 EPS POLYTHERM) 4 Οπλισμένο βασικό επίχρισμα 5 Τελικό επίχρισμα KELYFOS FINISH 6 Στήριξη κουφώματος 7 Ταινία στεγανοποίησης κουφώματος 8 Συρόμενο κούφωμα αλουμινίου SL200 9 Yαλοπίνακας 10 Βύσμα μηχανικής στερέωσης 11 Ειδικό τεμάχιο PVC με νεροσταλλάκτη 12 Κόλλα στερέωσης 13 Ποδιά με νεροσταλλάκτη 46 ΕΞΩΤΕΡΙΚΑ ΚΟΥΦΩΜΑΤΑ 14 Μαστίχη

27 EΞΩΤΕΡΙΚΑ ΚΟΥΦΩΜΑΤΑ ΣΥΝΘΕΤΙΚΑ ΚΟΥΦΩΜΑΤΑ KELYFOS (UPVC) KBE 70 ECONOMY & PREMILINE??? ΣΥΝΘΕΤΙΚΑ ΚΟΥΦΩΜΑΤΑ (UPVC) Συστήματα συνθετικών κουφωμάτων (upvc) με γνώμονα την πιστοποιημένη ποιότητα τόσο των πρώτων υλών, όσο και της διαδικασίας παραγωγής και εφαρμογής. Συστήματα που προσφέρουν ασφάλεια, προστασία και εξαιρετική ενεργειακή απόδοση, με εξάλειψη των απωλειών και αδιαπερατότητα τόσο ανέμου, όσο και υγρασίας. 48 ΕΞΩΤΕΡΙΚΑ ΚΟΥΦΩΜΑΤΑ

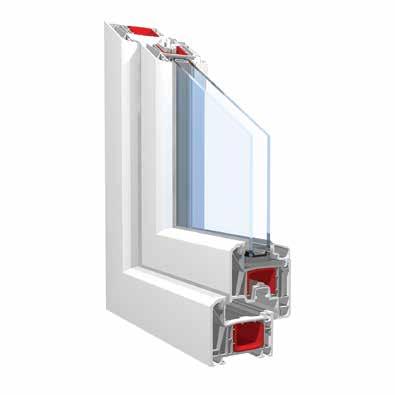

28 ΑΝΟΙΓΟΑΝΑΚΛΙΝΟΜΕΝΟ ΘΕΡΜΟΜΟΝΩΤΙΚΟ ΣΥΝΘΕΤΙΚΟ ΣΥΣΤΗΜΑ KELYFOS KBE 70 ECONOMY ΑΝΟΙΓΟΑΝΑΚΛΙΝΟΜΕΝΟ ΘΕΡΜΟΜΟΝΩΤΙΚΟ ΣΥΝΘΕΤΙΚΟ ΣΥΣΤΗΜΑ KELYFOS KBE 70 ECONOMY Είναι ένα συνθετικό σύστημα κουφώματος παραθύρου υψηλής θερμομόνωσης με βασικό βάθος διατομής 70 mm, μια ολοκληρωμένη οικολογική πρόταση σε οικονομικές προδιαγραφές. Διαθέτει εξαιρετικές θερμομονωτικές και ηχομονωτικές ιδιότητες που συμπληρώνονται από τις σημαντικές επιδόσεις του στην αντιδιαρρηκτική προστασία, τη στεγανότητα και την αντοχή στο χρόνο. Έχει σχεδιαστεί με λεπτές ισορροπημένες γραμμές που αναβαθμίζουν την κάθε διακοσμητική προοπτική. Ο κομψός σχεδιασμός και οι απόλυτα χαμηλοί συντελεστές θερμοδιαπερατότητας του αποτελούν χαρακτηριστικά που το ξεχωρίζουν. Προσφέρεται σε ποικιλία χρωμάτων για να δένει αρμονικά με το σημείο τοποθέτησής του. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ενίσχυση φύλλου και κάσας με θερμογαλβανισμένο ατσάλι πάχους 1,5-2 mm Μηχανισμός GU, τύπος Unijet-Eurojet (150kg εύρος φύλλου) με σύρτες και κατηγορία basic security. Ενσωματωμένα λάστιχα στεγάνωσης PCE Πενταθαλαμικό σύστημα 100% Ανακυκλώσιμο και με φιλικούς προς το περιβάλλον σταθεροποιητές. Ομάδες φόρτισης κατά DIN EN 12207/ 12208/ ΤΕΧΝΙΚA ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΣΑ: Βάθος προφίλ: 70 mm Πλάτος όψης: 64 mm Πάχος υάλωσης: 24 mm ΦΥΛΛΟ: Βάθος προφίλ: 70 mm Πλάτος όψης: 76 mm ΠΡΟΔΙΑΓΡΑΦΕΣ Υδατοδιαπερατότητα κατά DIN EN 12208, Κατηγορία: Ε1500 Θερμομόνωση: Uf 1,3 W/m 2 K Ηχομόνωση μέχρι Rw=45 db κατά DIN EN ISO Ανεμοδιαπερατότητα κατά DIN EN 12207, Κατηγορία: 4 Αντοχή σε ανεμοπίεση κατά DIN EN 12210, Κατηγορία: C2 Μηχανική αντοχή κατά DIN EN , Κατηγορία: 4 Αντιδιαρρηκτική προστασία μέχρι RC1 κατά DIN V ENV χρώματα διαθέσιμα ΘΕΡΜΟΜΟΝΩΣΗ ΣΤΕΓΑΝΟΤΗΤΑ ΑΝΤΙΔΙΑΡΡΗΚΤΙΚΗ ΠΡΟΣΤΑΣΙΑ ΗΧΟΜΟΝΩΣΗ ΑΝΤΟΧΗ ΔΙΑΘΕΣΙΜΑ ΧΡΩΜΑΤΑ 50 ΕΞΩΤΕΡΙΚΑ ΚΟΥΦΩΜΑΤΑ ΥΑΛΟΠΙΝΑΚΑΣ: Πάχος: 24 mm 6

29 ΑΝΟΙΓΟΑΝΑΚΛΙΝΟΜΕΝΟ ΘΕΡΜΟΜΟΝΩΤΙΚΟ ΣΥΝΘΕΤΙΚΟ ΣΥΣΤΗΜΑ KELYFOS KBE 70 ECONOMY 1 Εξωτερική τοιχοποιία 2 Κόλλα πλακών θερμομόνωσης!"# $%&'() Outside Έξω πλευρά *+,- $%&'() Inside Μέσα πλευρά 1.!"#$!%&'( $)&*)+)&&, 2. ')--, +-,'#. /!%0)0).#1( ,'!1 /!%0)0).#1(1 (XENRGY IB-SL/80 EPS POLYTHERM) 4. )+-&10!.) 2,1&')!+&*%&10, 5. $!-&')!+&*%&10, KELYFOS FINISH 6. 1$(%&"( ')45#0,$)1 Μέσα *+,- πλευρά $%&'()!"# Έξω $%&'() πλευρά Inside Outside 7. $,&.&, 1$!3,.)+)&(1(1 ')45#0,$)1 8.,.)&3),.,'-&.)0!.) ')45#0, PVC KBE 70 ECONOMY 9. 4,-)+&.,', , 0(*,.&'(1 1$!%!#1(1 11.!&6&') $!0,*&) PVC 0!.!%)1$,--,'$( 12. ')--, 1$!%!#1( )6&, 0!.!%)1$,--,'$( 14. 0,1$&*( 3 Πλάκες θερμομόνωσης (ΧENERGY IB-SL/80 EPS POLYTHERM) 4 Οπλισμένο βασικό επίχρισμα 5 Τελικό επίχρισμα KELYFOS FINISH 6 Στήριξη κουφώματος 7 Ταινία στεγανοποίησης κουφώματος 8 Ανοιγοανακλινόμενο κούφωμα PVC KBE 70 ECONOMY 9 Yαλοπίνακας 10 Βύσμα μηχανικής στερέωσης 11 Ειδικό τεμάχιο PVC με νεροσταλλάκτη 12 Κόλλα στερέωσης 52 ΕΞΩΤΕΡΙΚΑ ΚΟΥΦΩΜΑΤΑ 13 Ποδιά με νεροσταλλάκτη 14 Μαστίχη

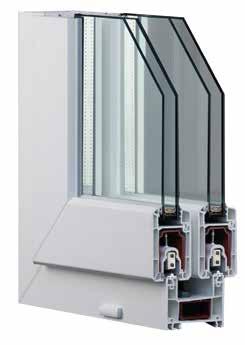

30 ΣΥΡΟΜΕΝΟ ΘΕΡΜΟΜΟΝΩΤΙΚΟ ΣΥΝΘΕΤΙΚΟ ΣΥΣΤΗΜΑ KELYFOS PREMILINE ΣΥΡΟΜΕΝΟ ΘΕΡΜΟΜΟΝΩΤΙΚΟ ΣΥΝΘΕΤΙΚΟ ΣΥΣΤΗΜΑ KELYFOS PREMILINE Αποτελεί ένα νέο συρόμενο κούφωμα με διπλό οδηγό, με συνολικό πλάτος όψης 137mm. Διαθέτει επάλληλα πλαίσια που κινούνται πάνω σε ράγες ALU και ανοίγουν το ένα πάνω στο άλλο, με αποτέλεσμα να καταλαμβάνουν ένα σχετικά μικρό χώρο εκατέρωθεν της τοιχοποιίας. Έτσι δεν εμποδίζεται η διέλευση προς άλλους χώρους. Έχει σχεδιαστεί με λεπτές ισορροπημένες γραμμές που αναβαθμίζουν την κάθε διακοσμητική προοπτική και προσφέρεται σε ποικιλία χρωμάτων για να δένει αρμονικά με το σημείο τοποθέτησής του. *+,- $%&'() Inside ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ενίσχυση φύλλου και κάσας με θερμογαλβανισμένο ατσάλι πάχους 1,5 mm Μηχανισμός IN LINE (GU) και ράουλα Siegenia 80kgr Στεγάνωση με βουρτσάκι και ενσωματωμένη μεμβράνη Τριθαλαμικό σύστημα 100% ανακυκλώσιμο και με φιλικούς προς το περιβάλλον σταθεροποιητές Ομάδες φόρτισης κατά DIN EN 12207/12208/ )+-&10!.) 2,1&')!+&*%&10, 5. $!-&')!+&*%&10, KELYFOS FINISH 6. 1$(%&"( ')45#0,$)1 7. $,&.&, 1$!3,.)+)&(1(1 ')45#0,$)1 8.,.)&3),.,'-&.)0!.) ')45#0, PVC KBE 70 ECONOMY 9. 4,-)+&.,', , 0(*,.&'(1 1$!%!#1(1 11.!&6&') $!0,*&) PVC 0!.!%)1$,--,'$( 12. ')--, 1$!%!#1( )6&, 0!.!%)1$,--,'$( ΠΡΟΔΙΑΓΡΑΦΕΣ 14. 0,1$&*( Θερμομόνωση Ηχομόνωση Ανεμοδιαπερατότητα 3 Υδατοδιαπερατότητα Αντοχή σε ανεμοπίεση Μηχανική αντοχή Uf 2,3 W/m 2 K Εως 39db 5A C1/B2/A3 NPD Αντιδιαρρηκτική προστασία RC1 6 χρώματα διαθέσιμα Kατά DIN EN : A1: ΕΞΩΤΕΡΙΚΑ ΚΟΥΦΩΜΑΤΑ ΤΕΧΝΙΚA ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΣΑ: Βάθος προφίλ: 80 mm Πλάτος όψης: 61 mm Πάχος υάλωσης: 24 mm ΦΥΛΛΟ: Βάθος προφίλ: 54 mm Πλάτος όψης: 84 mm ΘΕΡΜΟΜΟΝΩΣΗ ΣΤΕΓΑΝΟΤΗΤΑ ΑΝΤΙΔΙΑΡΡΗΚΤΙΚΗ ΠΡΟΣΤΑΣΙΑ ΗΧΟΜΟΝΩΣΗ ΑΝΤΟΧΗ ΔΙΑΘΕΣΙΜΑ ΧΡΩΜΑΤΑ ΥΑΛΟΠΙΝΑΚΑΣ: Πάχος: mm 3

31 ΣΥΡΟΜΕΝΟ ΘΕΡΜΟΜΟΝΩΤΙΚΟ ΣΥΝΘΕΤΙΚΟ ΣΥΣΤΗΜΑ KELYFOS PREMILINE 1 Εξωτερική τοιχοποιία 2 Κόλλα πλακών θερμομόνωσης!"# $%&'() Outside Έξω πλευρά *+,- $%&'() Inside Μέσα πλευρά 1.!"#$!%&'( $)&*)+)&&, 2. ')--, +-,'#. /!%0)0).#1( ,'!1 /!%0)0).#1(1 (XENRGY IB-SL/80 EPS POLYTHERM) 4. )+-&10!.) 2,1&')!+&*%&10, 5. $!-&')!+&*%&10, KELYFOS FINISH *+,- $%&'() 6. 1$(%&"( ')45#0,$)1 Μέσα Inside πλευρά 7. $,&.&, 1$!3,.)+)&(1(1 ')45#0,$) %)0!.) ')45#0, PVC PR!MILINE 9. 4,-)+&.,', , 0(*,.&'(1 1$!%!#1(1 11.!&6&') $!0,*&) PVC 0!.!%)1$,--,'$( 12. ')--, 1$!%!#1( )6&, 0!.!%)1$,--,'$( 14. 0,1$&*(!"# $%&'() Outside Έξω πλευρά 3 Πλάκες θερμομόνωσης (ΧENERGY IB-SL/80 EPS POLYTHERM) 4 Οπλισμένο βασικό επίχρισμα 5 Τελικό επίχρισμα KELYFOS FINISH 6 Στήριξη κουφώματος 7 Ταινία στεγανοποίησης κουφώματος 8 Συρόμενο κούφωμα PVC PREMΙLINE 9 Yαλοπίνακας 10 Βύσμα μηχανικής στερέωσης 11 Ειδικό τεμάχιο PVC με νεροσταλλάκτη 12 Κόλλα στερέωσης 56 ΕΞΩΤΕΡΙΚΑ ΚΟΥΦΩΜΑΤΑ 13 Ποδιά με νεροσταλλάκτη 14 Μαστίχη

32 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 5mm Solar- 15 mm (90% argon) - 4mm κοινός ΥΑΛΟΠΙΝΑΚΕΣ ΓΙΑ PVC KAI AΛΟΥΜΙΝΙΟ 5 SOLAR 15-4 & 4MM IPLUS LIGHT ΥΑΛΟΠΙΝΑΚΑΣ ΓΙΑ PVC 5 SOLAR 15-4 ΕΛΟΤ EN : A2:2010 Θερμομονωτικός υαλοπίνακας για χρήση σε κτίρια και κατασκευές 5mm Solar - 15 mm (90% argon) - 4mm κοινός Αντοχή στη φωτιά NPD Αντίδραση στη φωτιά A1 Επίδοση σε εξωτερική φωτιά* NPD Αντοχή σε κρούση εκκρεμούς NPD Αντοχή σε απότομες θερμοκρασιακές αλλαγές NPD Αντοχή σε ανεμοπίεση και χιόνι 5mm Περιεκτικότητα αερίου (argon) 83,4% Βαθμός διαρροής αερίου (argon) 0,22 Ηχομόνωση αερομεταφερόμενου θορύβου NPD Θερμοπερατότητα (Ug-value) 1.1 W/ m 2 K Συντελεστής Φωτοπερατότητας LT 0,65 Ηλιακός συντελεστής SF (g-value) 0,43 58 ΕΞΩΤΕΡΙΚΑ ΚΟΥΦΩΜΑΤΑ

33 ΥΑΛΟΠΙΝΑΚΕΣ ΓΙΑ PVC KAI AΛΟΥΜΙΝΙΟ 5 SOLAR 15-4 ΚΑΙ 4MM IPLUS LIGHT ΥΑΛΟΠΙΝΑΚΑΣ ΓΙΑ ΑΛΟΥΜΙΝΙΟ 4MM IPLUS LIGHT Θερμομονωτικός υαλοπίνακας για χρήση σε κτίρια και κατασκευές 4mm iplus Light pos.2-16 mm (90% argon) - 5mm Planibel Clearlite Πάχος: 25mm Βάρος: 23 kg/m 2 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 4mm iplus Light pos.2-16 mm (90% argon) - 5mm Planibel Clearlite ΙΔΙΟΤΗΤΕΣ ΦΩΤΙΣΜΟΥ EN 410 Μετάδοση φωτισμού τv(%) 65 Ανάκλαση φωτισμού ρv(%) 25 Εσωτερική αντανάκλαση φωτισμού ρvi(%) 24 Απόδοση χρώματος - RD65-Ra (%) 96 ΕΝΕΡΓΕΙΑ EN 410 ISO 9050 Ηλιακός συντελεστής g(%) Ανάκλαση ενέργειας ρe(%) Άμεση μετάδοση ενέργειας τe(%) Ηλιακή απορρόφηση. Γυαλί 1-αe(%) Ηλιακή απορρόφηση. Γυαλί 2-αe(%) 2 2 Συνολική ενεργειακή απορρόφηση- αe(%) Συντελεστής σκίασης-sc 0,47 0,44 Μετάδοση UV UV(%) 18 Εκλεκτικότητα ΘΕΡΜΟΤΗΤΑ EN 673 Θερμοπερατότητα Ug - Value W/m 2 K ΕΞΩΤΕΡΙΚΑ ΚΟΥΦΩΜΑΤΑ ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Αντοχή στη φωτιά - EN NPD Αντίδραση στη φωτιά - EN NPD Αντοχή σε πυροβολισμό - EN 1063 NPD Αντοχή σε ληστεία - EN 356 NPD Αντοχή σε κρούση εκκρεμούς - EN NPD/NPD Ηχομόνωση αερομεταφερόμενου θορύβου (Rw (C; Ctr) ESTIMATED]- db 32 (-1-3)(2) ΕΝΕΡΓΕΙΑ Ηλιακός συντελεστής: 41% Ανάκλαση: 36% ΦΩΣ Διαπερατότητα: 65% Ανάκλαση: 25%

34 ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΑΝΣΗΣ & ΖΕΣΤΑ ΝΕΡΑ ΧΡΗΣΗΣ EΞΩΤΕΡΙΚΑ ΚΟΥΦΩΜΑΤΑ??? ΚΑΥΣΤΗΡΑΣ-ΛΕΒΗΤΑΣ ΠΕΤΡΕΛΑΙΟΥ ΚΑΥΣΤΗΡΑΣ-ΛΕΒΗΤΑΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΗΛΙΑΚΟΣ ΘΕΡΜΟΣΙΦΩΝΑΣ KELYFOS SOLAR 62 ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΑΝΣΗΣ & ΖΕΣΤΑ ΝΕΡΑ ΧΡΗΣΗΣ

35 ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΑΝΣΗΣ ΚΑΥΣΤΗΡΑΣ-ΛΕΒΗΤΑΣ ΠΕΤΡΕΛΑΙΟΥ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΥΣΤΗΡΑΣ-ΛΕΒΗΤΑΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πρόκειται για καυστήρα που χρησιμοποιεί σαν καύσιμο το πετρέλαιο, με το οποίο θερμαίνει το νερό χρήσης στο λέβητα, το οποίο στη συνέχεια μεταφέρεται στα θερμαντικά σώματα. Αποτελεί σύστημα με αυτοματισμούς που εξασφαλίζουν τη σωστή και ασφαλή λειτουργία του. Είναι ο πλέον διαδεδομένος τρόπος θέρμανσης και υποστηρίζεται από ευρύ εμπορικό και τεχνικό δίκτυο. Υψηλό και συνεχώς μεταβαλλόμενο κόστος καυσίμου. Υψηλό κόστος αγοράς και εγκατάστασης. Υψηλό κόστος λειτουργίας (καθώς το καύσιμο αυτό υπόκειται σε πολύ υψηλή φορολογία). Συχνή συντήρηση. Το καύσιμο αυτό δεν αποτελεί ανανεώσιμη πηγή ενέργειας. Η εγκατάσταση χρειάζεται αρκετό χώρο για την τοποθέτηση του καυστήρα καθώς και της δεξαμενής. Η προμήθεια απαιτεί βυτιοφόρα. Πρόκειται για καυστήρα που χρησιμοποιεί σαν καύσιμο το φυσικό αέριο και μέσω της θερμότητας που παράγεται ζεσταίνει το νερό του κυκλώματος θέρμανσης (είτε στο λέβητα σε περίπτωση κεντρικής εγκατάστασης, είτε απευθείας στη περίπτωση επίτοιχου καυστήρα), προκείμενου αυτό να μεταφερθεί κατόπιν στα θερμαντικά σώματα. Χαμηλότερο κόστος αγοράς και εγκατάστασης σε σχέση με το πετρέλαιο. Υψηλό και συνεχώς μεταβαλλόμενο κόστος καυσίμου, παρότι είναι φθηνότερο σε ποσοστό έως 30% σε σχέση με το πετρέλαιο (για οικιακή θέρμανση). Συχνή συντήρηση. Υψηλό κόστος λειτουργίας (καθώς το καύσιμο αυτό υπόκειται σε πολύ υψηλή φορολογία). Το καύσιμο αυτό δεν αποτελεί ανανεώσιμη πηγή ενέργειας. Δε χρειάζεται χώρο αποθήκευσης. Είναι συνεχώς διαθέσιμο, λόγω συνεχούς παροχής. Δεν έχει κόστος προαγοράς. Χρεώνεται ανά μήνα ανάλογα με τη χρήση. 64 ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΑΝΣΗΣ & ΖΕΣΤΑ ΝΕΡΑ ΧΡΗΣΗΣ

36 ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΑΝΣΗΣ ΖΕΣΤΑ ΝΕΡΑ ΧΡΗΣΗΣ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ Η αντλία θερμότητας αντλεί ενέργεια από το περιβάλλον (κατα 70%), με την οποία θερμαίνει το νερό του κυκλώματος θέρμανσης, το οποίο μεταφέρεται στα θερμαντικά σώματα ή τα fan coils. Δεν έχει σταθερό βαθμό απόδοσης καθώς εξαρτάται από τις θερμοκρασιακές συνθήκες του περιβάλλοντος. Σε κάθε περίπτωση, και για τα δεδομένα της Ελλάδας, ο βαθμός απόδοσης είναι περίπου 4 (δηλ για κάθε κιλοβατώρα ρεύματος που καταναλώνεται, παράγονται 4 κιλοβατώρες θέρμανσης). ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Το μικρότερο, με τα μέχρι στιγμής δεδομένα, κόστος λειτουργίας. Υψηλό κόστος αγοράς - εγκατάστασης (σε σχέση με τα συστήματα καυστήρων πετρελαίου ή φυσικού αερίου). Δυνατότητα επιπλέον χρήσης για ψύξη κατά τη διάρκεια του καλοκαιριού ή και θέρμανση ζεστού νερού. Χαμηλές εκπομπές αερίων του θερμοκηπίου. Μικρός σχετικά χώρος εγκατάστασης. H πληρωμή του κόστους πραγματοποιείται στο τέλος του διμήνου ή του μήνα στον πάροχο ηλ. ενέργειας. Θόρυβος στον εξωτερικό χώρο από τη λειτουργία του συστήματος αλλά και στον εσωτερικό στην περίπτωση που χρησιμοποιηθούν μονάδες fan-coil. ΗΛΙΑΚΟΣ ΘΕΡΜΟΣΙΦΩΝΑΣ KELYFOS SOLAR Πρόκειται για έναν πιστοποιημένο ηλιακό θερμοσίφωνα υψηλής απόδοσης. Αποτελείται από συλλέκτη επιλεκτικής επιφάνειας, ο οποίος παρουσιάζει εξαιρετική απόδοση ακόμη και τους χειμερινούς μήνες (σε σχέση με τους απλούς συλλέκτες τύπου sandwich), επιτυγχάνοντας μεγάλη εξοικονόμηση ενέργειας στην παραγωγή ζεστού νερού χρήσης. Διατίθεται σε δύο μοντέλα 160/2 και 200/2.5, τα οποία μέσω ενός ανοξείδωτου εναλλάκτη που βρίσκεται εντός της δεξαμενής (Kelyfos Solar trien), μπορούν να συνδεθούν με το σύστημα θέρμανσης επιτυγχάνοντας, έτσι, ακόμη περισσότερη εξοικονόμηση ενέργειας. Ύψος Μήκος Βάθος Βάρος Kαθαρή χωρητικότητα Kαθαρή επιφάνεια Δυνατότητα Kelyfos Solar (άδειο/γεμάτο) δεξαμενής συλλέκτη trien 160/2 1,51 m 1,30 m 1,92 m 112/252 kgr 156 lt 1,95 m 200/2,5 2,04 m 1,26 m 2,43 m 148/384 kgr 202 lt 2,50 m ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΑΝΣΗΣ & ΖΕΣΤΑ ΝΕΡΑ ΧΡΗΣΗΣ

37 ΖΕΣΤΑ ΝΕΡΑ ΧΡΗΣΗΣ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΕΞΑΜΕΝΗ Αποτελείται από δύο φύλλα χάλυβα: H εσωτερική πλευρά του πρώτου έχει επισμάλτωση τύπου direct στους 860 ο C, κατά το πρότυπο DIN 4753/3. Με αυτόν τον τρόπο επιτυγχάνεται αντισκωριακή προστασία, νερό απόλυτα υγιεινό και η αντοχή της δεξαμενής στο χρόνο. Στην εξωτερική πλευρά του δεύτερου, υπάρχει θερμομόνωση από οικολογική διογκωμένη πολυουρεθάνη υψηλής πυκνότητας και άριστου θερμικού συντελεστή (λ=0,020 W/mK) που περιορίζει στο ελάχιστο τις θερμικές απώλειες και προσδίδει στιβαρότητα στη δεξαμενή. Εντός της δεξαμενής, επίσης, υπάρχει καθοδική προστασία με ανόδιο μαγνησίου κατά DIN 4753/6 και ηλεκτρική αντίσταση 3.5kW. ΣΥΛΛΕΚΤΗΣ Αποτελείται από τις εξής στρώσεις υλικών: Άθραυστο κρύσταλλο ασφαλείας υψηλής διαπερατότητας (st>91%) Απορροφητή επιλεκτικής επιφάνειας χαλκού, πάχους 0.5mm, με υψηλό συντελεστή απορροφητικότητας (90%), εξασφαλίζοντας υψηλή απόδοση και τους χειμερινούς μήνες. Δέκα χαλκοσωλήνες κάτω από την επιλεκτική επιφάνεια, συγκολλημένους με ειδικό laser για την αποφυγή καταστροφής της Θερμομόνωση από διογκωμένη πολυουρεθάνη, όπως και παραπάνω Ενιαία πλάτη από ανοδιωμένο αλουμίνιο χωρίς ραφές για απόλυτη στεγανότητα. Ειδική σφράγιση του συλλέκτη με λάστιχο και σιλικόνη για προστασία από την υγρασία. Στο κλειστό κύκλωμα κυκλοφορίας προστίθεται ειδικό αντιδιαβρωτικό και αντιψυκτικό υγρό Calpak NOX για προστασία από τον παγετό και τα άλατα. nzeb: 68

38 nzeb: Αύξηση της ενεργειακής απόδοσης με αποτέλεσμα τη μείωση της ενεργειακής κατανάλωσης. Μείωση του ανθρακικού αποτυπώματος Για την ορθή χρήση και εφαρμογή των υλικών που περιγράφηκαν στο τεύχος αυτό, είναι απαραίτητο να προηγείται η κατάλληλη τεχνική μελέτη, με σκοπό να κατευθύνει τους ιδιοκτήτες κτιρίων και επαγγελματίες στην επιλογή του κατάλληλου μονωτικού υλικού με κριτήριο τα χαρακτηριστικά του, όπως πάχος υλικού, συντελεστής αγωγιμότητας, κ.τ.λ., ανάλογα με τη δομή του κτιρίου και τις ανάγκες του σε ενέργεια για χρήση, ψύξη και θέρμανση, σε σχέση με τις κλιματικές συνθήκες τις περιοχής. Στο πλαίσιο του στρατηγικού σχεδιασμού της Ευρωπαϊκής Ένωσης για την αντιμετώπιση της κλιματικής αλλαγής και την ελαχιστοποίηση των συνεπειών που προκαλούνται, υπάρχει η πρόβλεψη μεταξύ άλλωνγια τη μετρατροπή της Ευρώπης σε μια οικονομία υψηλής ενεργειακής απόδοσης και χαμηλών εκπομπών διοξειδίου του άνθρακα. Για το λόγο αυτό, έχουν τεθεί συγκεκριμένοι στόχοι έως το 2050 όπως π.χ. η μείωση των εκπομπών αερίων του θερμοκηπίου κατά 80-95% σε σύγκριση με τα επίπεδα του Αυτό στον κτιριακό τομέα, μπορεί να επιτευχθεί με συνδυασμό των εξής δύο βασικών αλλαγών σε υφιστάμενα και υπό ανέγερση κτίρια. Η αύξηση της ενεργειακής απόδοσης των κτιρίων επιτυγχάνεται με την εφαρμογή της κατάλληλης μόνωσης και την εφαρμογή αποδοτικών ενεργειακών τεχνολογιών για την κάλυψη των επικουρικών αναγκών (θέρμανση, ψύξη, φωτισμός, ΖΝΧ). Η καλύτερη διαχείριση της ενεργειακής κατανάλωσης μπορεί να εξοικονομήσει χρήματα και να μειώσει τους λογαριασμούς ενέργειας. Μετάβαση από συμβατικούς λέβητες αερίου και πετρελαίου σε λέβητες βελτιωμένης απόδοσης αλλά και σε εναλλακτικές λύσεις θέρμανσης, όπως αντλίες θερμότητας και αποδοτικότερα συστήματα όπως συνδυασμός παραγωγής θερμότητας και ενέργειας. Παράλληλα με την επιλογή κατάλληλων κατασκευαστικών υλικών, επιτυγχάνεται μείωση του ανθρακικού αποτυπώματος και κατ επέκταση μείωση των εκπομπών διοξειδίου του άνθρακα. Η τήρηση των παραπάνω, από το στάδιο του σχεδιασμού μέχρι την κατασκευή, χαρακτηρίζουν και τα κτίρια nzeb (nearly zero energy buildings). Τα nzeb κτίρια είναι κτίρια με υψηλή ενεργειακή απόδοση και χαμηλό ενεργειακό αποτύπωμα. Η σχεδόν μηδενική ή πολύ χαμηλή ποσότητα ενέργειας που απαιτείται, πρέπει να καλύπτεται σε ένα βαθμό από ανανεώσιμες πηγές ενέργειας που μπορεί να βρίσκονται στο κτίριο ή κοντά σε αυτό. 70
