1 Πρακτικές εφαρμογές υαλοπινάκων για εξοικονόμηση ενέργειας στο κτίριο αλλά και ευκαιρία για αναβάθμιση με επιδόσεις σε ηχομείωση και ασφάλεια. Ηλιάδης Γιώργος Δρ. Μηχανολόγος Μηχανικός Τεχνικός Σύμβουλος 1

2 Oι φωτογραφίες που χρησιμοπούνται στην παρακάτω παρουσίαση καλυπτονται από νομοθεσία για πνευματικά δικαιώματα και δεν χρησιμοπούνται για Εμπορικούς λόγους αλλά στα πλαίσια Eκπαιδευτικής- Ενημερωτικής Ημερίδας Μηχανικών. Η χρήση τους γίνεται στα πλαίσια θεμιτού σκοπού ( fair dealing ) 2

κτίρια Photo Courtesy of Saint-Gobain Glass Ιδιαίτερα σημαντική στις μέρες

3 Ενημερωτική Εκδήλωση για το Εξοικονομώ κατ Οικον. Υαλοπίνακες και εξοικονόμηση ενέργειας στο κτίριο Εξοικονόμηση ενέργειας στα κτίρια Photo Courtesy of Saint-Gobain Glass Ιδιαίτερα σημαντική στις μέρες μας Κέλυφος κτιρίου - μεγάλα ανοίγματα Αρχιτεκτονική - Γυάλινα κτίρια Θερμική άνεση Κλιματολογικές συνθήκες 3

4 Υαλοπίνακες στο Κέλυφος Έλεγχος θερμικών απωλειών / κερδών : ελαχιστοποίηση κόστους θέρμανσης ψύξης Έλεγχος αντηλιάς : οπτική άνεση Έλεγχος φωτός : ελαχιστοποίηση τεχνητού φωτισμού Καθορισμός αισθητικής : χρώμα / αντανάκλαση Έλεγχος θορύβου : ακουστική άνεση Έλεγχος καθαρότητας : ελαχιστοποίηση κόστους συντήρησης 4

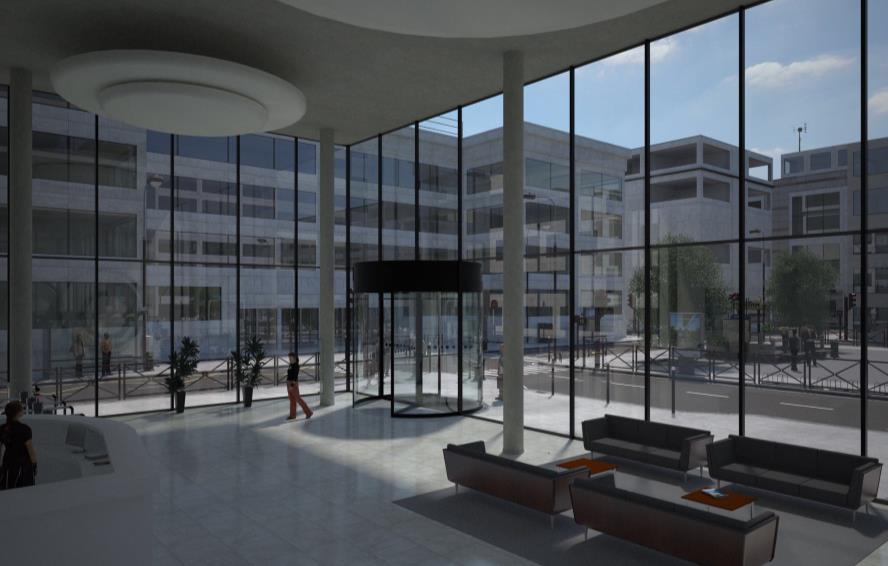

5 Εκτεταμένη χρήση γυαλιού στα κτίρια Photo Courtesy of Sky-Frame 5

6 Εκτεταμένη χρήση γυαλιού στα κτίρια Photo Courtesy of Sky-Frame 6

7 Εκτεταμένη χρήση γυαλιού στα κτίρια Photo Courtesy of Sky-Frame 7

8 Ενημερωτική Εκδήλωση για το Εξοικονομώ κατ Οικον. Υαλοπίνακες και εξοικονόμηση ενέργειας στο κτίριο Διάφορες Κλιματολογικές Ζώνες 8

9 Ενημερωτική Εκδήλωση για το Εξοικονομώ κατ Οικον. Υαλοπίνακες και εξοικονόμηση ενέργειας στο κτίριο Δείκτες Επίδοσης Υαλοπινάκων Photo Courtesy of Saint-Gobain Glass 9

10 Βασικοί δείκτες επίδοσης υαλοπινάκων T L % = Μετάδοση ορατού φωτός R L % = Αντανάκλαση ορατού φωτός g-value (Ηλιακός συντελεστής ) = Συνολική μετάδοση ενέργειας SC (Συντελεστής σκίασης) = g / g 3mm clear float (0.87) Οσο χαμηλότερος ο ηλιακός συντελεστής, τόσο καλύτερος ο ηλιακός έλεγχος Οσο υψηλότερος ο ηλιακός συντελεστής, τόσο μεγαλύτερα τα ηλιακά θερμικά κέρδη U-value W/m²K =συντελεστής θερμικής αγωγιμότητας Οσο χαμηλότερο το U-value, τόσο μεγαλύτερη η μόνωση LSG (Φως προς ηλιακά οφέλη) = μετάδοση ορατού φωτός / ηλιακό συντελεστή (η επιλεξιμότητα) Οσο υψηλότερος ο συντελεστής, τόσο καλύτερος ο υαλοπίνακας σαν πηγή φωτισμού. 10

11 Οπτικά και ενεργειακά χαρακτηριστικά Φως Ανακλαστικότητα Φωτός Ενέργεια Ανακλαστικότητα Ενέργειας LT Περατότητα φωτός g Συνολική περατότητα ηλιακής ακτινοβολούμενης ενέργειας 11

12 Area = 1 m 2 Ποσό θερμότητας λόγω της διαφοράς θερμοκρασίας T 1 T 2 < T 1 U-Value 6mm thick glass : Ug = 5.7 W/m². K 12

Τρόποι αύξησης της θερμικής αντίστασης του υαλοπίνακα Ενεργειακή αναβάθμιση κτιρίων Καλές πρακτικές -Building Green Open Space αυξάνοντας το πλάτος του διάκενου χρησιμοποιώντας υαλοπίνακες με

13 Τρόποι αύξησης της θερμικής αντίστασης του υαλοπίνακα Ενεργειακή αναβάθμιση κτιρίων Καλές πρακτικές -Building Green Open Space αυξάνοντας το πλάτος του διάκενου χρησιμοποιώντας υαλοπίνακες με επιστρώσεις χαμηλής εκπομπής (Low-e) γεμίζοντας το διάκενο με αέρια χαμηλότερης αγωγιμότητας από αυτήν του ξηρού αέρα μειώνοντας τη συναγωγή στην περιοχή του διάκενου δημιουργώντας συνθήκες μερικού ή ολικού κενού στο διάκενο 13

14 Ug (W/m²K) Επιδραση του αερίου πλήρωσης και του πλάτους του διάκενου διπλής υάλωσης στον συντελεστή θερμοπερατότητας του υαλοπίνακα Air Krypton Xenon Argon Thickness (mm) Low-e IGU Bedruckungsgrad / % 14

15 Επιστρώσεις σε Υαλοπίνακες 2 mm relative thickness Interference coating 35 nm Ag ~ 10 nm ~ nm Interference coating ~35 nm Glass 106 m 4 mm 15

16 Επίστρωση σε υαλοπίνακα Photo Courtesy of Saint-Gobain Glass 16

Υαλώσεις Σε τριπλές υαλώσεις οι επιστρώσεις τοποθετούνται στις θέσεις #2 και

17 Ενημερωτική Εκδήλωση για το Εξοικονομώ κατ Οικον. Υαλοπίνακες και εξοικονόμηση ενέργειας στο κτίριο 3/4/18 Σπάρτη Τριπλές Υαλώσεις Σε τριπλές υαλώσεις οι επιστρώσεις τοποθετούνται στις θέσεις #2 και #5, ενώ ο συντελεστής θερμοπερατότητας μπορεί να γίνει μέχρι και Ug>=0,5 W/m2K Photo Courtesy of Saint-Gobain Glass 17

18 Η επίδραση του υλικού διακένου (πηχάκι διπλής υάλωσης) κοινό πηχάκι αλουμινίου θερμομονωτικός αποστάτης 18

19 Η επίδραση του υλικού διακένου (πηχάκι διπλής υάλωσης) 19

20 Θερμομόνωση και συμπύκνωση υδρατμών 20

21 με θερμομονωτικό αποστάτη με θερμομονωτικό αποστάτη 21

22 μπορεί ο αποστάτης διπλής υάλωσης να κάνει τη διαφορά? < Ψg=0,110 Ψg=0,047 Ψg=0,036 < Ψg=0,110 Ψg=0,047 Ψg=0,036 22

23 Διπλή υάλωση με επίστρωση solar control LIGHT Ο συντελεστής Θερμοπερατότητας ΕΧΕΙ επιτευχθεί! Ισοζύγιο Αισθητικής, Διαφάνειας και Διαχείρισης Ενέργειας 23

24 Ηλιακός συντελεστής (g) Θερμικό κέρδος εξαιτίας της ηλιακής ακτινοβολίας reflected energy re-emitted energy Άμεση + επανεκπεμπόμενη ακτινοβολία= Solar Factor g (SHGC) Χαμηλός ηλιακός συντελεστής = καλύτερος ηλιακός έλεγχος emitted energy 24

25 Ενημερωτική Εκδήλωση για το Εξοικονομώ κατ Οικον. Υαλοπίνακες και εξοικονόμηση ενέργειας στο κτίριο Ο ρόλος του ηλιακού συντελεστή Βοηθά στην πρόληψη της συσσώρευσης της θερμότητας κατά τους ζεστούς καλοκαιρινούς μήνες. Αντανακλά την ηλιακή ακτινοβολία κρατώντας το εσωτερικό πιο δροσερό κατά τους καλοκαιρινούς μήνες. Μειώνει σημαντικά την ποσότητα της θερμότητας που περνάει στον εσωτερικό χώρο παρέχοντας ένα πιο άνετο χώρο. 25

26 Ιστορική Αναδρομή Πριν Μερικά Χρόνια Σήμερα g =0,36 g =0,36

27 Ιστορική Αναδρομή Πριν Μερικά Χρόνια Ug =2,66 W/m²k Σήμερα Ug =1,00 W/m²K

28 Ιστορική Αναδρομή Πριν Μερικά Χρόνια LT% =22,0 % Σήμερα LT% =71,0 % 28

29 Διαφάνεια και Διαχείριση Ενέργειας (παραδείγματα) Ug=1.1 W/m2K LT=78% g-value=0.62 Ug=1.1 W/m2K LT=71% g-value=0.36 Photo Courtesy of Saint-Gobain Glass 29

30 Διαφάνεια και Διαχείριση Ενέργειας (παραδείγματα) Ug=1.1 W/m2K LT=78% g-value=0.62 Ug=1.1 W/m2K LT=71% g-value=0.36 Photo Courtesy of Saint-Gobain Glass 30

31 Διαφάνεια και Διαχείριση Ενέργειας (παραδείγματα) Ug=1.1 W/m2K LT=78% g-value=0.62 Ug=1.1 W/m2K LT=71% g-value=0.36 Photo Courtesy of Saint-Gobain Glass 31

32 Διαφάνεια και Διαχείριση Ενέργειας (παραδείγματα) Ug=1.1 W/m2K LT=78% g-value=0.62 Ug=1.1 W/m2K LT=71% g-value=0.36 Photo Courtesy of Saint-Gobain Glass 32

33 Περατότητα Φωτός vs Ηλιακού Συντελεστή Ο λόγος Περατότητας Φωτός (LT%) πρός Ηλιακό συντελεστή (gvalue) ορίζεται ώς: ΕΠΙΛΕΞΙΜΟΤΗΤΑ ή ΕΠΙΛΕΚΤΙΚΟΤΗΤΑ (Selectivity Index) 33

34 LT Σήμερα Selectivity=2.14!! The glazing is cutting more energy than light The glazing is cutting more light than energy SC 34

35 Ενημερωτική Εκδήλωση για το Εξοικονομώ κατ Οικον. Υαλοπίνακες και εξοικονόμηση ενέργειας στο κτίριο EPD (Environmental Product Declaration) Photo Courtesy of Saint-Gobain Glass 35

36 Ανακαίνιση δεν είναι μόνο εξοικονόμηση Ασφάλεια και Προστασία Ηχομείωση Πυροπροστασία Αισθητική 36

37 Ασφάλεια και Προστασία 37

38 Ασφάλεια και Προστασία 38

39 Ηχομείωση 39

40 Πυροπροστασία 40

41 Πυροπροστασία 41

42 Αισθητική 42

43 Αισθητική 43

44 SANTAMBROGIOMILANO is a design company that work with glass, the magical element 44

45 Ευχαριστώ για την προσοχή σας Ηλιάδης Γιώργος Δρ. Μηχανολόγος Μηχανικός Τεχνικός Σύμβουλος 45
