2 Σύστημα Uponor για θέρμανση και δροσισμό με ακτινοβολία κατοικιών > Σωλήνες Uponor Σωλήνες PE-Xa Uponor Σωλήνας Uponor Wirso eva PE-Xa Q&E σε κουλούρες Σωλήνες κατασκευασμένοι από πολυαιθυλένιο διασταυρωμένο με υπεροξείδιο (PE-Xa) με τη μέθοδο Enge, σύμφωνα με το pren ISO Συστήματα πλαστικών σωληνώσεων για εγκαταστάσεις ζεστού και ψυχρού νερού Διασταυρωμένο πολυαιθυλένιο. Περιλαμβάνει ένα στρώμα φράγματος οξυγόνου από αιθυλική αλκοόλη βινυλίου (EVOH), σύμφωνα με το DIN 4726, για προστασία των στοιχείων του δικτύου έναντι της διάβρωσης. Το φράγμα έχει σχεδιαστεί ειδικά ώστε να συνεργάζεται με την τεχνολογία εξαρτημάτων Wirso Q&E. Κατηγορία συνθηκών λειτουργίας (συμπεριλαμβανομένων των τυπικών πεδίων εφαρμογής): Κατηγορία εφαρμογής 4 Ενδοδαπέδια θέρμανση και καλοριφέρ χαμηλής θερμοκρασίας, θερμοκρασία δυσλειτουργίας 95 C. Πίεση σχεδιασμού 6 ar. Κατηγορία εφαρμογής 5 Καλοριφέρ υψηλής θερμοκρασίας, θερμοκρασία δυσλειτουργίας 95 C. Πίεση σχεδιασμού 6 ar. εξαρ/τος d [mm] s [mm] L [m] p [ar] Σωλήνας Uponor eva PE-Xa Q&E 16x2,0 mm σε κουλούρες των 100 m 100 m Σωλήνας Uponor eva PE-Xa Q&E 16x2,0 mm σε κουλούρες των 200 m 200 m Σωλήνες Uponor PE-Xa mm Σωλήνας PE-Xa με φράγμα διάχυσης οξυγόνου από EVOH (αιθυλική αλκοόλη βινυλίου) και εξωτερική στρώση πολυαιθυλενίου, κατασκευασμένος από πολυαιθυλένιο διασταυρωμένο με υπεροξείδιο (PE-Xa) με τη μέθοδο Enge, σύμφωνα με το pren ISO Συστήματα πλαστικών σωληνώσεων για εγκαταστάσεις ζεστού και ψυχρού νερού Διασταυρωμένο πολυαιθυλένιο. Οι σωλήνες Uponor Wirso eva και pepex Q&E πληρούν τις απαιτήσεις αντίστασης στη διάχυση οξυγόνου κατά DIN Κατηγορία εφαρμογής 4: Ενδοδαπέδια θέρμανση και καλοριφέρ χαμηλής θερμοκρασίας. Θερμοκρασία δυσλειτουργίας 95 C. Πίεση σχεδιασμού 6 ar. εξαρ/τος d [mm] s [mm] L [m] V [/m] Σωλήνας Uponor eva PE-Xa Q&E 9.9x1.1 mm σε κουλούρες των 120 m 120 m Σωλήνας Uponor eva PE-Xa Q&E 9.9x1.1 mm σε κουλούρες των 240 m 240 m Σωλήνας Uponor eva PE-Xa 14x2.0 σε κουλούρες των 240 m 240 m Σωλήνας Uponor pe PE-Xa Q&E 17x2.0 σε κουλούρες των 120 m 120 m Σωλήνας Uponor pe PE-Xa Q&E 17x2.0 σε κουλούρες των 240 m 240 m Πολυστρωματικοί σωλήνες Uponor Πολυστρωματικοί σωλήνες Uponor Unipipe MLCP σε κουλούρες Συνθετικός σωλήνας με στεγανότητα έναντι της διάχυσης οξυγόνου (PE-RT / κόλλα / αλουμίνιο συγκολλημένο κατά μήκος / κόλλα / PE-RT) για σπιράλ διανομής, κεντρικούς αγωγούς, γραμμές σύνδεσης για υδραυλικές εγκαταστάσεις, συνδέσεις καλοριφέρ, fancoi και εφαρμογές θέρμανσης/ψύξης με ακτινοβολία. Κανονικά εύφλεκτο, κατηγορία υλικών Β2 σύμφωνα με DIN Μέγιστη θερμοκρασία λειτουργίας 95 C. Μέγιστη πίεση συνεχούς λειτουργίας 10 ar σε θερμοκρασία συνεχούς λειτουργίας 70 C. Δοκιμασμένη αντοχή θραύσης 50 έτη. Συντελεστής ασφαλείας 1.5 εξαρ/τος d [mm] s [mm] L [m] Λευκός Uponor MLCP 16x2.0 κουλούρες των 100 m 100 m Λευκός Uponor MLCP 16x2.0 κουλούρες των 200 m 200 m EEI-GR-HC

3 Σύστημα Uponor για θέρμανση και δροσισμό με ακτινοβολία κατοικιών > Σωλήνες Uponor Πολυστρωματικοί σωλήνες Uponor Κόκκινος πολυστρωματικός σωλήνας Uponor MLCP σε κουλούρα Συνθετικός σωλήνας με στεγανότητα έναντι της διάχυσης οξυγόνου (PE-RT / κόλλα / αλουμίνιο συγκολλημένο κατά μήκος / κόλλα / PE-RT) για θέρμανση/ψύξη με ακτινοβολία. Κανονικά εύφλεκτο, κατηγορία υλικών Β2 σύμφωνα με DIN Μέγιστη θερμοκρασία συνεχήςλειτουργίας 60 C στα 4 ar εξαρ/τος d [mm] s [mm] L [m] Κόκκινος Uponor MLCP 16x2.0 κουλούρες των 200 m 200 m 6 EEI-GR-HC-03.10

4 Σύστημα στερέωσης Uponor με βέργες Βέργα στερέωσης Uponor 9.9 d r a Αυτοκόλλητη ταινία προφίλ σχήματος U από ανακυκλωμένα υλικά, με ενσωματωμένη υποδοχή σωλήνα για τους σωλήνες 9.9 x 1.1 mm Uponor PE-Xa. Μήκος βέργας: 2,5 m Πλάτος βέργας: περίπου 24 mm Απόσταση μεταξύ των υποδοχών σωλήνων: 20 mm Ύψος εγκατάστασης μαζί με το σωλήνα: 13 mm εξαρ/τος [mm] w [mm] [mm] d [mm] c/c [mm] Βέργα στερέωσης Uponor για σωλήνες PE-Xa m Βέργα στερέωσης Uponor Αυτοκόλλητη ταινία προφίλ σχήματος U από ανακυκλωμένα υλικά, με ενσωματωμένη υποδοχή σωλήνα για σωλήνες Uponor mm. Μήκος βέργας: 1 m Πλάτος βέργας: περίπου 50 mm Απόσταση μεταξύ των υποδοχών σωλήνων: 50 mm Ύψος εγκατάστασης μαζί με το σωλήνα: 27 mm εξαρ/τος [mm] w [mm] [mm] c/c [mm] Βέργα στερέωσης Uponor για σωλήνες mm 100 m Συνδετήρας στερέωσης Uponor Ο συνδετήρας στερέωσης χρησιμοποιείται για να στερεώσει τη βέργα στερέωσης Uponor και τη μεμβράνη πολλαπλών στρωμάτων στην υποκείμενη μονωτική στρώση. Μπορεί επίσης να χρησιμοποιηθεί για επιπλέον σταθεροποίηση με το χέρι των σωλήνων Uponor MLCP και PE-Xa. εξαρ/τος Συνδετήρας στερέωσης Uponor 500 τμχ Προεκτυπωμένη προστατευτική μεμβράνη 0,25 mm Προστατευτική μεμβράνη 0,25 mm με προεκτυπωμένο πλέγμα 100 x 100 mm για επικάλυψη της υπάρχουσας μόνωσης. Προστατεύει απο την διάχυση του θερμομπετόν στην μόνωση. Διαστάσεις 1,03 x 100 m εξαρ/τος L [m] W [m] s [mm] Προεκτυπωμένη προστατευτική μεμβράνη Uponor 103 m² EEI-GR-HC

5 Συρραπτικό Uponor Μονωτικό ρολό Uponor με μεμβράνη προστασίας απο εκδορές Έτοιμο για τοποθέτηση ρολό με μόνωση έναντι θερμότητας/ήχου, που αποτελείται από: μεμβράνη ανθεκτική στις εκδορές κολλημένη πάνω σε 30-3 EPS 045 DES sm κατά DIN EN και DIN V (WLG 045) μόνωση. Κανονική ευφλεκτότητα, κατηγορία δομικών υλικών B2, σύμφωνα με DIΝ Χωρίς CFC. Κατάλληλη για χρήση σε επιφάνειες μεταξύ ορόφων, όπου οι χώροι θερμαίνονται στην ίδια θερμοκρασία. Με προτυπωμένο μοτίβο πλέγματος για εύκολη κοπή και ευθυγράμμιση. Εγκεκριμένη για τη μετακίνηση φορτίων έως 4,0 kn/m². Αντίσταση στη θερμοπερατότητα: 0,67 (m² x K)/W εξαρ/τος [mm] [mm] w [mm] G [KN/m²] R-vaue [m²k/w] Lw [db] Μονωτικό ρολό Uponor με προεκτυπωμένη προστατευτική μεμβρανη 12 m² Συνδετήρας σωλήνων Uponor Συνδετήρας σωλήνα κόκκινου χρώματος από πολυαμίδιο, φορτώνεται στην ειδική υποδοχή του συρραπτικού για τη στερέωση σωλήνων συστήματος θέρμανσης στο μονωτικό ρολό με μεμβράνη προστασίας από τις εκδορές. Για σωλήνες Uponor mm. Ύψος εγκατάστασης μαζί με το σωλήνα: 20 mm εξαρ/τος d [mm] Συνδετήρες σωλήνων Uponor mm 1000 τμχ Μορφoστήριγμα Uponor Μορφόπλακα στερέωσης σωλήνων Uponor Μορφόπλακα στερέωσης σωλήνων από πολυστερίνη για τη διάταξη σωλήνων 14x2 και 16 x 2 mm, διατίθεται σε μαύρο χρώμα. Για υφιστάμενη μόνωση. Διαστάσεις: 0,72 m x 1,14 m Ύψος ανάγλυφου μοτίβου: 20 mm Κάθε συσκευασία (16,4 m²) περιέχει αρκετό υλικό για να καλύψει 14,2 m². εξαρ/τος [mm] [mm] w [mm] A [m²] Μορφόπλακα στερέωσης σωλήνων Uponor mm 16.4 m² Κλιπ Uponor για μορφόπλακα στερέωσης σωλήνων Κλιπ για διαγώνια τοποθέτηση των σωλήνων Uponor στη μορφόπλακα στερέωσης Uponor εξαρ/τος d [mm] Κλιπ Uponor για διαγώνια τοποθέτηση σωλήνων στην μορφόπλακα στερέωσης σωλήνων 100 τμχ 8 EEI-GR-HC-03.10

6 Μορφόπλακα Uponor Tecto Μορφόπλακα Uponor Tecto ND Μορφόπλακα στερέωσης σωλήνων ND 30-2 για σωλήνες mm με θερμομόνωση και ηχομόνωση. Κατασκευάζεται από διογκωμένη πολυστερίνη καλυμμένη από φύλλο πολυστερίνης κατά DIN EN Κλάση Β2 των υλικών κατασκευής συμμορφούμενα με το DIN Δεν περιέχει CFC. Εγκεκριμένο για να σηκώνει φορτία μέχρι 5.0 kn/m² Αντίσταση στην θερμοπερατότητα: 0,75 m²k/w Για αποστάσεις σωλήνων 10, 15, 20, 25, 30 Διαστάσεις : 1,45 m x 0,85 m Ύψος : 52 mm > PS, PS-E < 1 εξαρ/τος 1 [mm] 2 [mm] [mm] w [mm] A [m²] Lw [db] / Μοφόπλακα Uponor Tecto με μόνωση 30 mm για σωλήνες mm 8.96 m² Μορφόπλακα Uponor Tecto ND Μορφόπλακα στερέωσης σωλήνων ND 11 για σωλήνες mm με θερμομόνωση και ηχομόνωση. Κατασκευάζεται από διογκωμένη πολυστερίνη καλυμμένη από φύλλο πολυστερίνης κατά DIN EN Κλάση Β2 των υλικών κατασκευής συμμορφούμενα με το DIN Δεν περιέχει CFC. Εγκεκριμένο για να σηκώνει φορτία μέχρι 30 kn/m² Αντίσταση στην θερμοπερατότητα: 0,275 m²k/w Για αποστάσεις σωλήνων 10, 15, 20, 25, 30 Διαστάσεις : 1,45 m x 0,85 m Ύψος : 33 mm > PS, PS-E < 1 εξαρ/τος 1 [mm] 2 [mm] [mm] w [mm] A [m²] Lw [db] Μοφόπλακα Uponor Tecto με μόνωση 11 mm για σωλήνες mm m² Λουρίδα ένωσης μορφόπλακας Uponor Tecto Με υποδοχές σε δύο σειρές για την ένωση των εναπομεινάντων τμημάτων μορφόπλακας ή την ένωση καινούργιων κομματιών > PS 1 εξαρ/τος [mm] 1 [mm] w [mm] [mm] Λουρίδα ένωσης μορφόπλακας Uponor Tecto m EEI-GR-HC

7 Μορφόπλακα ξηράς δόμησης Uponor Μορφόπλακα ξηράς δόμησης Uponor Κατασκευάζεται από πολυστερίνη EPS-DEO σύμφωνα με το DIN EN και DIN ως υποστηρικτικό για τις πλάκες εκπομπής θερμότητας 14 mm. Μπορούν να επιλεγούν διαστήματα των 150, 225 ή 300 mm. Αντίσταση στη θερμοπερατότητα 0,62 (m² x K)/W Διαστάσεις μορφόπλακας: 1197 mm x 1050 mm x 25 mm Κάθε συσκευασία περιέχει αρκετό υλικό για να καλύψει 12,5 m². εξαρ/τος [mm] w [mm] [mm] A [m²] Μορφόπλακα ξηράς δόμησης Uponor 12.5 m² Πλάκα εκπομπής θερμότητας Uponor 14 mm Κατασκευάζεται από αλουμίνιο για βελτιωμένη εκπομπή και κατανομή θερμότητας των σωλήνων Uponor PE-Xa στη μορφόπλακα ξηράς δόμησης. Με δύο προκαθορισμένα σημεία κοπής για εύκολη τοποθέτηση. Μήκος: 1180 mm Πλάτος: 120 mm εξαρ/τος [mm] w [mm] Πλάκα εκπομπής θερμότητας Uponor 14 mm για μορφόπλακα ξηράς δόμησης, 1180x120 mm 48 τμχ Πλάκα εκπομπής θερμότητας Uponor Πλάκα εκπομπής θερμότητας Uponor 17 mm Κατασκευάζεται από αλουμίνιο για χρήση με ξύλινο πάτωμα και με απόσταση πατοδόκαρων 200 mm. Δέχεται σωλήνες Uponor PE-Xa 17x2 mm. Κάθε συσκευασία περιέχει 60 πλάκες ικανές να καλύψουν 16 m² (με 80% κάλυψη δαπέδου) εξαρ/τος [mm] w [mm] Πλάκα εκπομπής θερμότητας Uponor 17 mm 1150 x 190 mm 60 τμχ 10 EEI-GR-HC-03.10

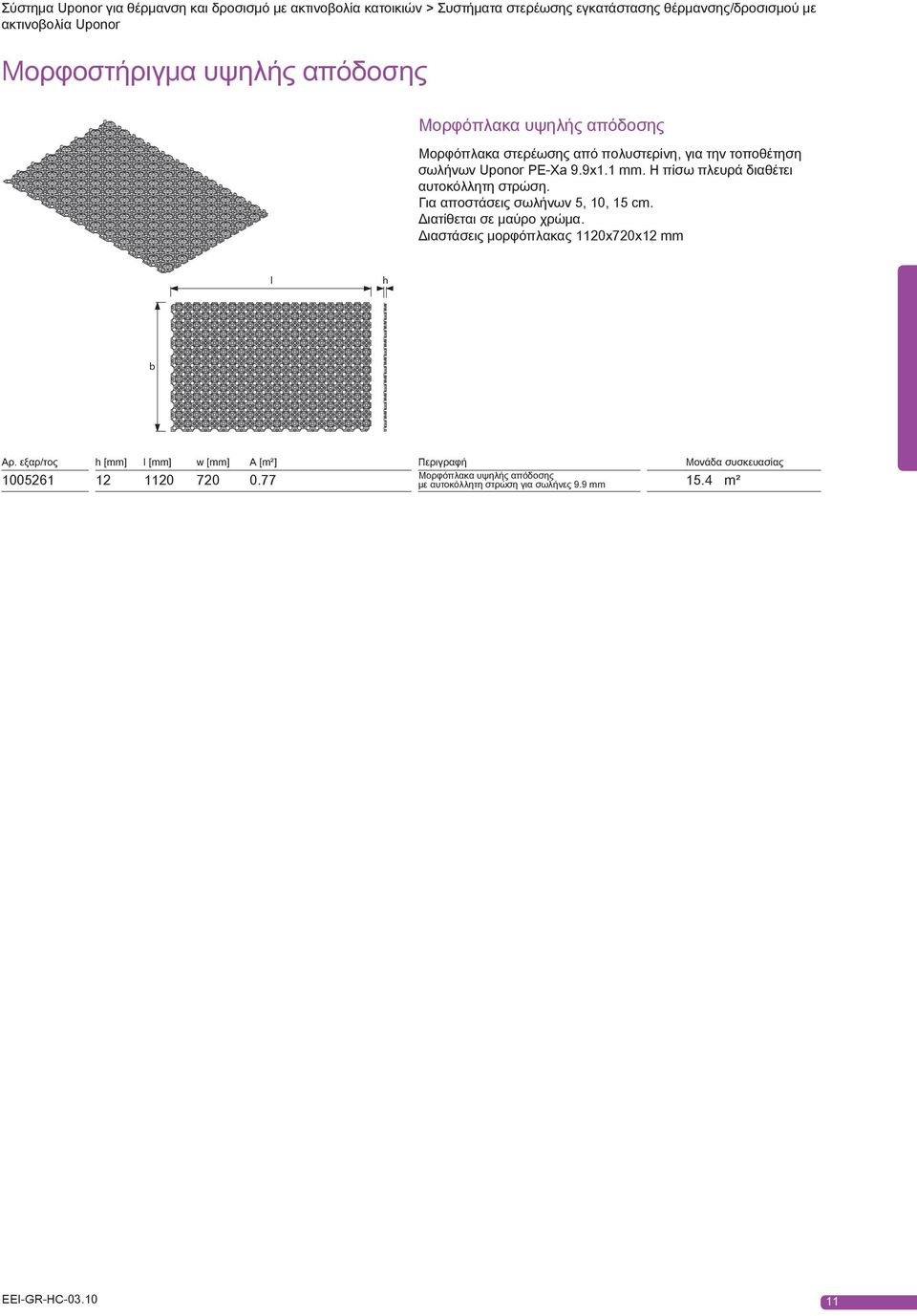

8 Μορφοστήριγμα υψηλής απόδοσης Μορφόπλακα υψηλής απόδοσης Μορφόπλακα στερέωσης από πολυστερίνη, για την τοποθέτηση σωλήνων Uponor PE-Xa 9.9x1.1 mm. Η πίσω πλευρά διαθέτει αυτοκόλλητη στρώση. Για αποστάσεις σωλήνων 5, 10, 15 cm. Διατίθεται σε μαύρο χρώμα. Διαστάσεις μορφόπλακας 1120x720x12 mm εξαρ/τος [mm] [mm] w [mm] A [m²] Μορφόπλακα υψηλής απόδοσης με αυτοκόλλητη στρώση για σωλήνες 9.9 mm 15.4 m² EEI-GR-HC
