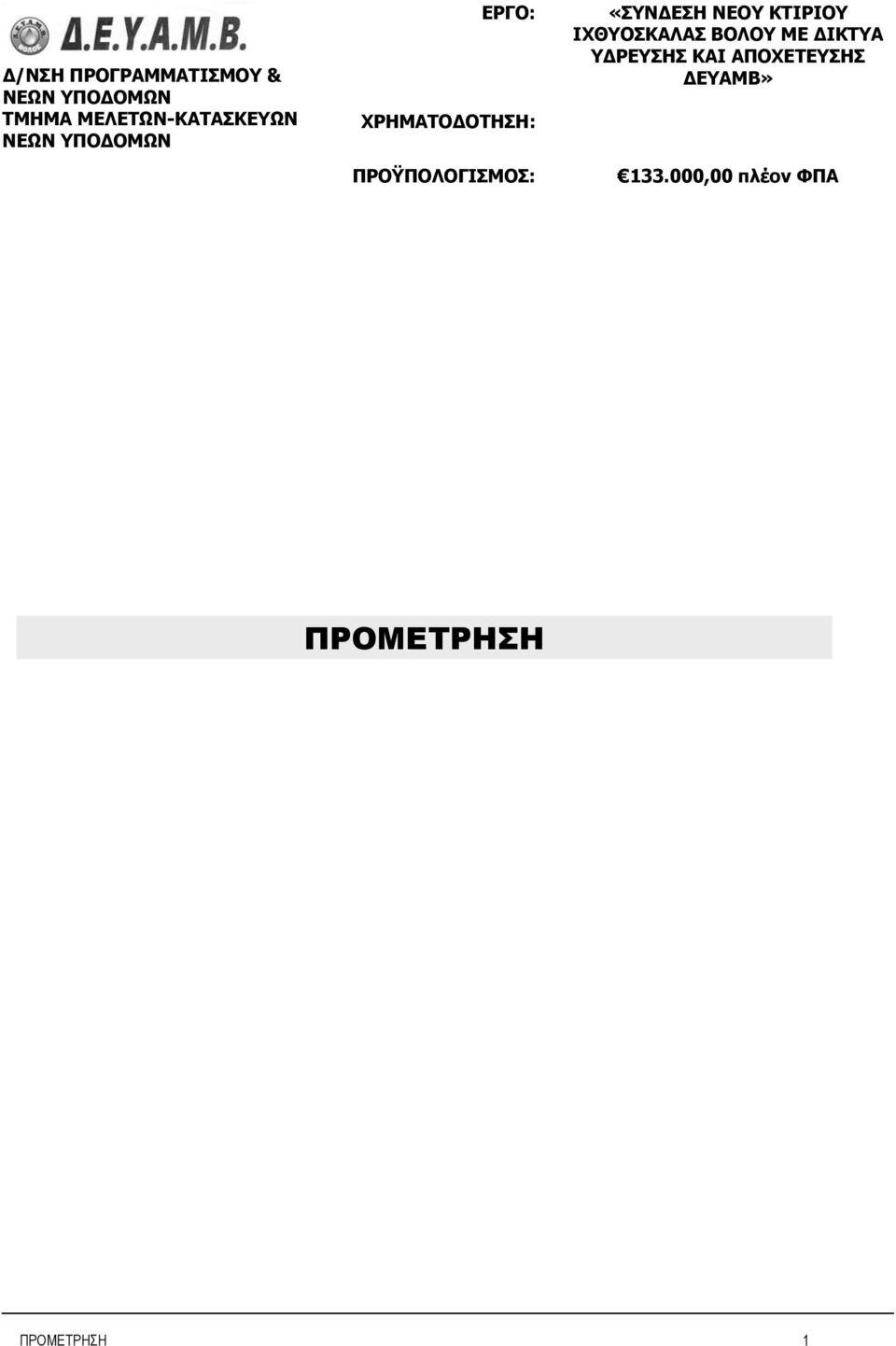

1 Δ/ΝΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ & ΝΕΩΝ ΥΠΟΔΟΜΩΝ ΤΜΗΜΑ ΜΕΛΕΤΩΝ-ΚΑΤΑΣΚΕΥΩΝ ΝΕΩΝ ΥΠΟΔΟΜΩΝ ΕΡΓΟ: ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: «ΣΥΝΔΕΣΗ ΝΕΟΥ ΚΤΙΡΙΟΥ ΙΧΘΥΟΣΚΑΛΑΣ ΒΟΛΟΥ ΜΕ ΔΙΚΤΥΑ ΥΔΡΕΥΣΗΣ ΚΑΙ ΑΠΟΧΕΤΕΥΣΗΣ ΔΕΥΑΜΒ» ,00 πλέον ΦΠΑ ΠΡΟΜΕΤΡΗΣΗ ΠΡΟΜΕΤΡΗΣΗ 1

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: «ΣΥΝΔΕΣΗ ΝΕΟΥ ΚΤΙΡΙΟΥ ΙΧΘΥΟΣΚΑΛΑΣ ΒΟΛΟΥ ΜΕ

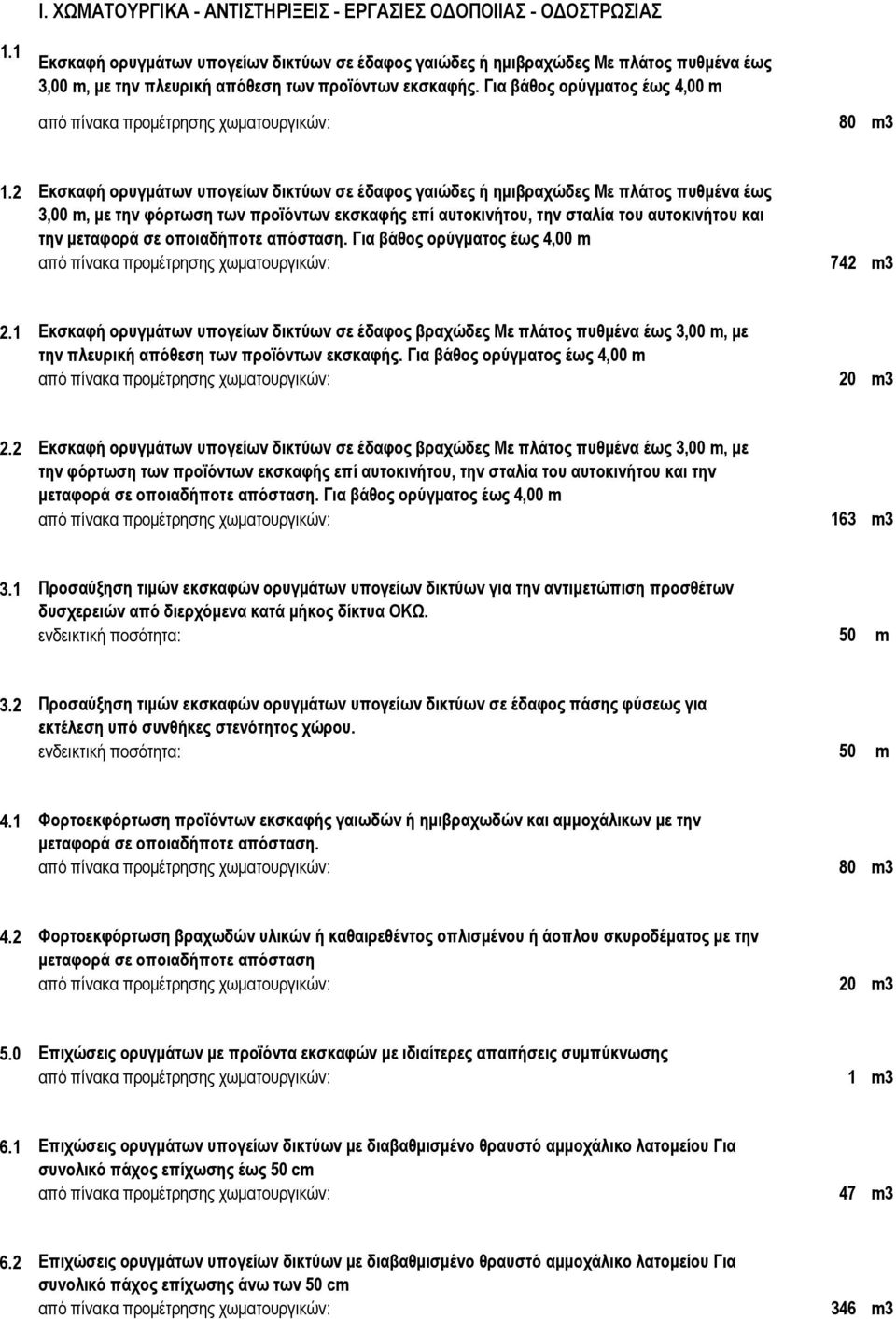

2 Ι. ΧΩΜΑΤΟΥΡΓΙΚΑ - ΑΝΤΙΣΤΗΡΙΞΕΙΣ - ΕΡΓΑΣΙΕΣ ΟΔΟΠΟΙΙΑΣ - ΟΔΟΣΤΡΩΣΙΑΣ 1.1 Εκσκαφή ορυγμάτων υπογείων δικτύων σε έδαφος γαιώδες ή ημιβραχώδες Με πλάτος πυθμένα έως 3,00 m, με την πλευρική απόθεση των προϊόντων εκσκαφής. Για βάθος ορύγματος έως 4,00 m από πίνακα προμέτρησης χωματουργικών: 80 m3 1.2 Εκσκαφή ορυγμάτων υπογείων δικτύων σε έδαφος γαιώδες ή ημιβραχώδες Με πλάτος πυθμένα έως 3,00 m, με την φόρτωση των προϊόντων εκσκαφής επί αυτοκινήτου, την σταλία του αυτοκινήτου και την μεταφορά σε οποιαδήποτε απόσταση. Για βάθος ορύγματος έως 4,00 m από πίνακα προμέτρησης χωματουργικών: 742 m3 2.1 Εκσκαφή ορυγμάτων υπογείων δικτύων σε έδαφος βραχώδες Με πλάτος πυθμένα έως 3,00 m, με την πλευρική απόθεση των προϊόντων εκσκαφής. Για βάθος ορύγματος έως 4,00 m από πίνακα προμέτρησης χωματουργικών: 20 m3 2.2 Εκσκαφή ορυγμάτων υπογείων δικτύων σε έδαφος βραχώδες Με πλάτος πυθμένα έως 3,00 m, με την φόρτωση των προϊόντων εκσκαφής επί αυτοκινήτου, την σταλία του αυτοκινήτου και την μεταφορά σε οποιαδήποτε απόσταση. Για βάθος ορύγματος έως 4,00 m από πίνακα προμέτρησης χωματουργικών: 163 m3 3.1 Προσαύξηση τιμών εκσκαφών ορυγμάτων υπογείων δικτύων για την αντιμετώπιση προσθέτων δυσχερειών από διερχόμενα κατά μήκος δίκτυα ΟΚΩ. ενδεικτική ποσότητα: 50 m 3.2 Προσαύξηση τιμών εκσκαφών ορυγμάτων υπογείων δικτύων σε έδαφος πάσης φύσεως για εκτέλεση υπό συνθήκες στενότητος χώρου. ενδεικτική ποσότητα: 50 m 4.1 Φορτοεκφόρτωση προϊόντων εκσκαφής γαιωδών ή ημιβραχωδών και αμμοχάλικων με την μεταφορά σε οποιαδήποτε απόσταση. από πίνακα προμέτρησης χωματουργικών: 80 m3 4.2 Φορτοεκφόρτωση βραχωδών υλικών ή καθαιρεθέντος οπλισμένου ή άοπλου σκυροδέματος με την μεταφορά σε οποιαδήποτε απόσταση από πίνακα προμέτρησης χωματουργικών: 20 m3 5.0 Επιχώσεις ορυγμάτων με προϊόντα εκσκαφών με ιδιαίτερες απαιτήσεις συμπύκνωσης από πίνακα προμέτρησης χωματουργικών: 1 m3 6.1 Επιχώσεις ορυγμάτων υπογείων δικτύων με διαβαθμισμένο θραυστό αμμοχάλικο λατομείου Για συνολικό πάχος επίχωσης έως 50 cm από πίνακα προμέτρησης χωματουργικών: 47 m3 6.2 Επιχώσεις ορυγμάτων υπογείων δικτύων με διαβαθμισμένο θραυστό αμμοχάλικο λατομείου Για συνολικό πάχος επίχωσης άνω των 50 cm από πίνακα προμέτρησης χωματουργικών: 346 m3

Για βάθος ορύγματος έως 4,00 m από πίνακα προμέτρησης χωματουργικών: 80 m3 1.

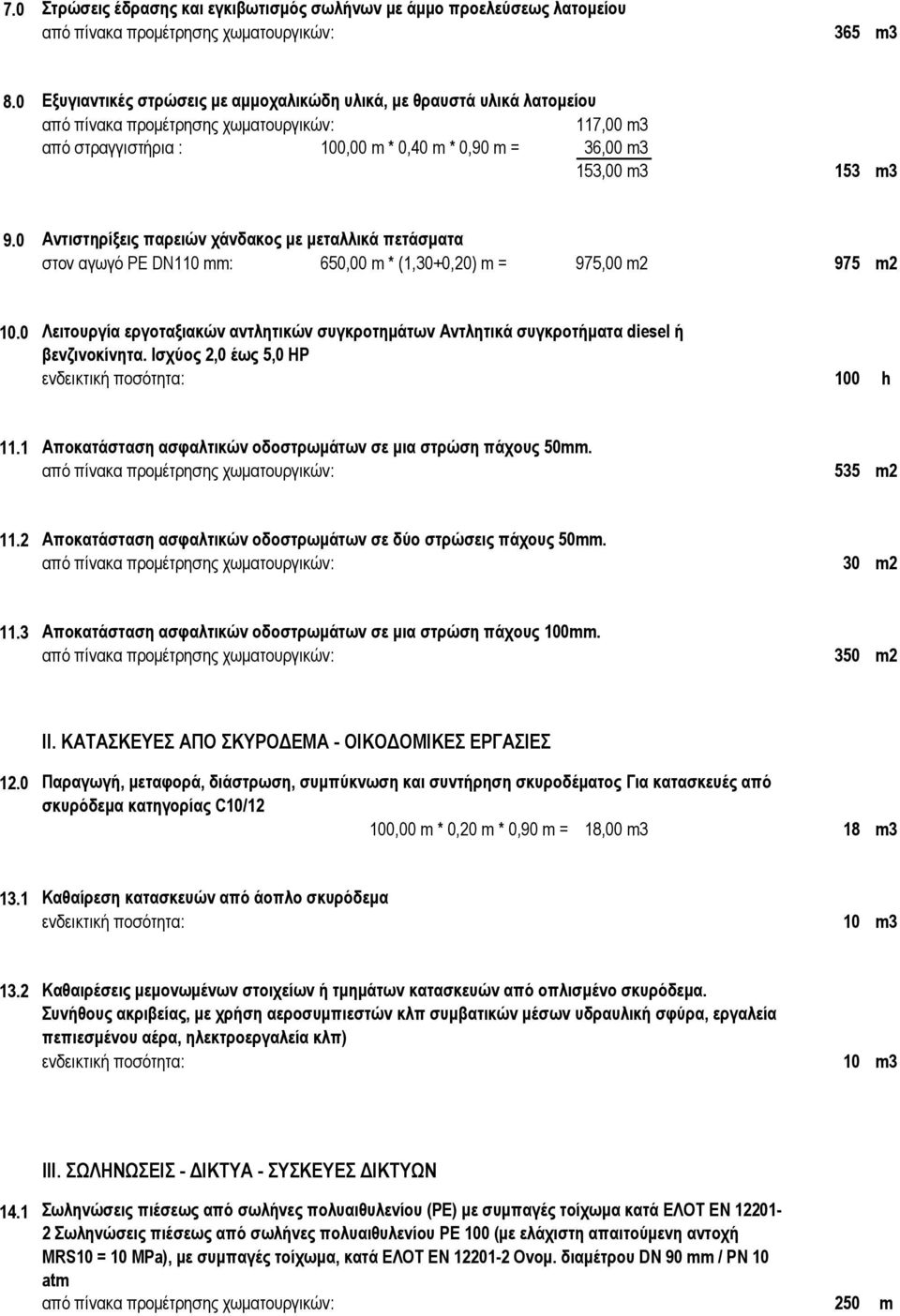

3 7.0 Στρώσεις έδρασης και εγκιβωτισμός σωλήνων με άμμο προελεύσεως λατομείου από πίνακα προμέτρησης χωματουργικών: 365 m3 8.0 Εξυγιαντικές στρώσεις με αμμοχαλικώδη υλικά, με θραυστά υλικά λατομείου από πίνακα προμέτρησης χωματουργικών: 117,00 m3 από στραγγιστήρια : 100,00 m * 0,40 m * 0,90 m = 36,00 m3 153,00 m3 153 m3 9.0 Αντιστηρίξεις παρειών χάνδακος με μεταλλικά πετάσματα στον αγωγό ΡΕ DN110 mm: 650,00 m * (1,30+0,20) m = 975,00 m2 975 m Λειτουργία εργοταξιακών αντλητικών συγκροτημάτων Αντλητικά συγκροτήματα diesel ή βενζινοκίνητα. Ισχύος 2,0 έως 5,0 HP ενδεικτική ποσότητα: 100 h 11.1 Αποκατάσταση ασφαλτικών οδοστρωμάτων σε μια στρώση πάχους 50mm. από πίνακα προμέτρησης χωματουργικών: 535 m Αποκατάσταση ασφαλτικών οδοστρωμάτων σε δύο στρώσεις πάχους 50mm. από πίνακα προμέτρησης χωματουργικών: 30 m Αποκατάσταση ασφαλτικών οδοστρωμάτων σε μια στρώση πάχους 100mm. από πίνακα προμέτρησης χωματουργικών: 350 m2 ΙI. ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΣΚΥΡΟΔΕΜΑ - ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 12.0 Παραγωγή, μεταφορά, διάστρωση, συμπύκνωση και συντήρηση σκυροδέματος Για κατασκευές από σκυρόδεμα κατηγορίας C10/12 100,00 m * 0,20 m * 0,90 m = 18,00 m3 18 m Καθαίρεση κατασκευών από άοπλο σκυρόδεμα ενδεικτική ποσότητα: 10 m Καθαιρέσεις μεμονωμένων στοιχείων ή τμημάτων κατασκευών από οπλισμένο σκυρόδεμα. Συνήθους ακριβείας, με χρήση αεροσυμπιεστών κλπ συμβατικών μέσων υδραυλική σφύρα, εργαλεία πεπιεσμένου αέρα, ηλεκτροεργαλεία κλπ) ενδεικτική ποσότητα: 10 m3 ΙII. ΣΩΛΗΝΩΣΕΙΣ - ΔΙΚΤΥΑ - ΣΥΣΚΕΥΕΣ ΔΙΚΤΥΩΝ 14.1 Σωληνώσεις πιέσεως από σωλήνες πολυαιθυλενίου (PE) με συμπαγές τοίχωμα κατά ΕΛΟΤ ΕΝ Σωληνώσεις πιέσεως από σωλήνες πολυαιθυλενίου ΡE 100 (με ελάχιστη απαιτούμενη αντοχή MRS10 = 10 MPa), με συμπαγές τοίχωμα, κατά ΕΛΟΤ ΕΝ Ονομ. διαμέτρου DN 90 mm / ΡΝ 10 atm από πίνακα προμέτρησης χωματουργικών: 250 m

0 Αντιστηρίξεις παρειών χάνδακος με μεταλλικά πετάσματα στον αγωγό ΡΕ DN110 mm: 650,00 m * (1,30+0,20) m = 975,00 m2 975 m2 10.

4 14.2 Σωληνώσεις πιέσεως από σωλήνες πολυαιθυλενίου (PE) με συμπαγές τοίχωμα κατά ΕΛΟΤ ΕΝ Σωληνώσεις πιέσεως από σωλήνες πολυαιθυλενίου ΡE 100 (με ελάχιστη απαιτούμενη αντοχή MRS10 = 10 MPa), με συμπαγές τοίχωμα, κατά ΕΛΟΤ ΕΝ Ονομ. διαμέτρου DN 110 mm / ΡΝ 10 atm από πίνακα προμέτρησης χωματουργικών: 650 m 15.1 Δικλείδες χυτοσιδηρές συρταρωτές, με την προμήθεια, μεταφορά επί τόπου και πλήρη εγκατάσταση Με ωτίδες, ονομαστικής πίεσης 16 atm Ονομαστικής διαμέτρου DN 80 mm 15.2 Δικλείδες χυτοσιδηρές συρταρωτές, με την προμήθεια, μεταφορά επί τόπου και πλήρη εγκατάσταση Με ωτίδες, ονομαστικής πίεσης 16 atm Ονομαστικής διαμέτρου DN 100 mm 16.1 Σύνδεση νέου αγωγού ύδρευσης κατ' επέκταση υφισταμένου από οποιοδύποτε υλικό, ο οποίος έχει απομονωθεί από το δίκτυο, με χρήση ειδικών τεμαχίων Για διάμετρο υφισταμένου αγωγού Φ 80 ή Φ 100 mm 16.2 Σύνδεση νέου αγωγού ύδρευσης κατ' επέκταση υφισταμένου από οποιοδύποτε υλικό, ο οποίος έχει απομονωθεί από το δίκτυο, με χρήση ειδικών τεμαχίων Για διάμετρο υφισταμένου αγωγού Φ 150 mm 16.3 Διαμόρφωση σύνδεσης νέου αγωγού ύδρευσης από πολυαιθυλένιο (ΡΕ) σε υφιστάνενο, επίσης από ΡΕ, ο οποίος έχει απομονωθεί από το δίκτυο, με τοποθέτηση ειδικού τεμαχίου Για διάμετρο υφισταμένου αγωγού Φ Απομόνωση υφιστάμενου αγωγού ύδρευσης από το δίκτυο Για διάμετρο υφισταμένου αγωγού Φ 100 mm 18.1 Αποκατάσταση επίστρωσης πεζοδρομίου νησίδας ή πλατείας στις θέσεις ορυγμάτων υπογείων δικτύων. ενδεικτική ποσότητα: 15 m Αποξήλωση πλακοστρώσεων πεζοδρομίων. ενδεικτική ποσότητα: 15 m Πρόχυτα κράσπεδα από σκυρόδεμα ενδεικτική ποσότητα: 5 m 19.2 Αποξήλωση κρασπέδων πρόχυτων ή μη ενδεικτική ποσότητα: 5 m

1 Δικλείδες χυτοσιδηρές συρταρωτές, με την προμήθεια, μεταφορά επί τόπου και πλήρη εγκατάσταση Με ωτίδες, ονομαστικής πίεσης 16 atm Ονομαστικής διαμέτρου DN 80 mm 15.

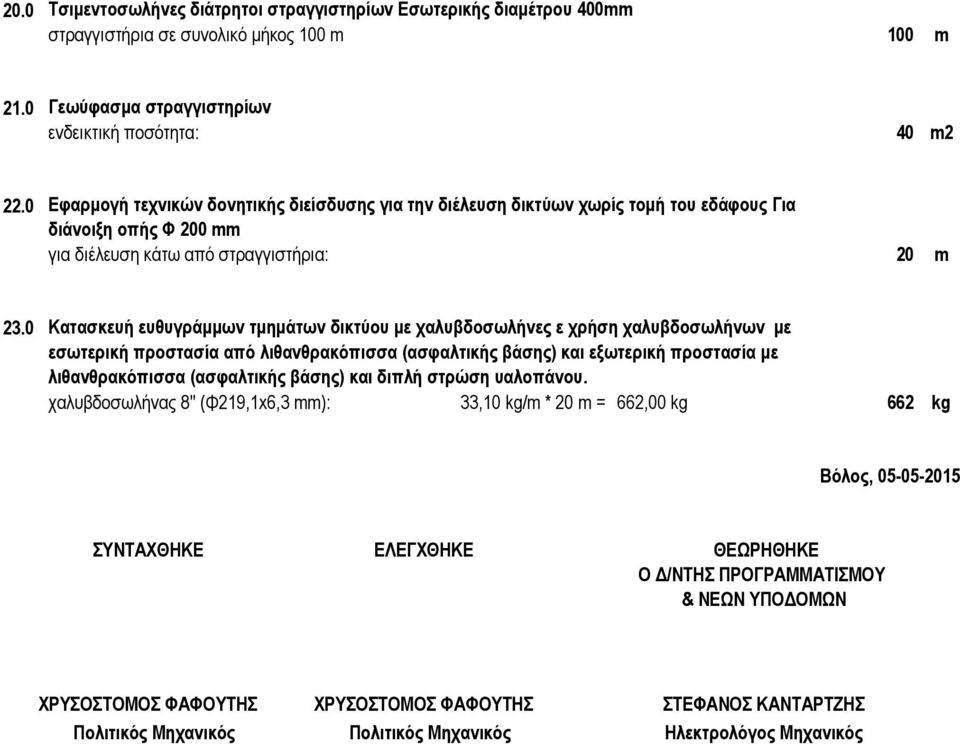

5 20.0 Tσιμεντοσωλήνες διάτρητοι στραγγιστηρίων Εσωτερικής διαμέτρου 400mm στραγγιστήρια σε συνολικό μήκος 100 m 100 m 21.0 Γεωύφασμα στραγγιστηρίων ενδεικτική ποσότητα: 40 m Εφαρμογή τεχνικών δονητικής διείσδυσης για την διέλευση δικτύων χωρίς τομή του εδάφους Για διάνοιξη οπής Φ 200 mm για διέλευση κάτω από στραγγιστήρια: 20 m 23.0 Κατασκευή ευθυγράμμων τμημάτων δικτύου με χαλυβδοσωλήνες ε χρήση χαλυβδοσωλήνων με εσωτερική προστασία από λιθανθρακόπισσα (ασφαλτικής βάσης) και εξωτερική προστασία με λιθανθρακόπισσα (ασφαλτικής βάσης) και διπλή στρώση υαλοπάνου. χαλυβδοσωλήνας 8'' (Φ219,1x6,3 mm): 33,10 kg/m * 20 m = 662,00 kg 662 kg Βόλος, ΣΥΝΤΑΧΘΗΚΕ ΕΛΕΓΧΘΗΚΕ ΘΕΩΡΗΘΗΚΕ Ο Δ/ΝΤΗΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ & ΝΕΩΝ ΥΠΟΔΟΜΩΝ ΧΡΥΣΟΣΤΟΜΟΣ ΦΑΦΟΥΤΗΣ ΧΡΥΣΟΣΤΟΜΟΣ ΦΑΦΟΥΤΗΣ ΣΤΕΦΑΝΟΣ ΚΑΝΤΑΡΤΖΗΣ Πολιτικός Μηχανικός Πολιτικός Μηχανικός Ηλεκτρολόγος Μηχανικός

0 Κατασκευή ευθυγράμμων τμημάτων δικτύου με χαλυβδοσωλήνες ε χρήση χαλυβδοσωλήνων με εσωτερική προστασία από λιθανθρακόπισσα (ασφαλτικής βάσης) και εξωτερική προστασία με λιθανθρακόπισσα (ασφαλτικής

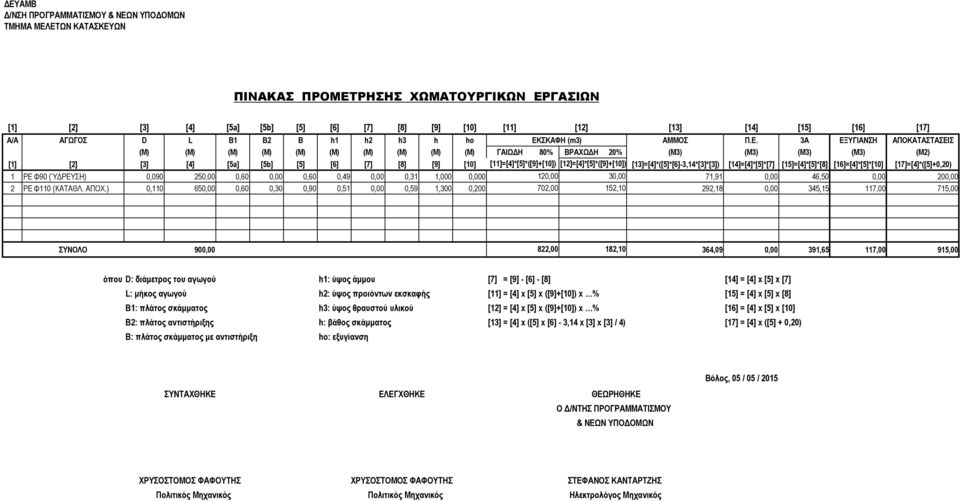

6 ΔΕΥΑΜΒ Δ/ΝΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ & ΝΕΩΝ ΥΠΟΔΟΜΩΝ ΤΜΗΜΑ ΜΕΛΕΤΩΝ ΚΑΤΑΣΚΕΥΩΝ ΠΙΝΑΚΑΣ ΠΡΟΜΕΤΡΗΣΗΣ ΧΩΜAΤΟΥΡΓΙΚΩΝ ΕΡΓΑΣΙΩΝ [1] [2] [3] [4] [5a] [5b] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] Α/Α ΑΓΩΓΟΣ D L B1 B2 B h1 h2 h3 h ho ΕΚΣΚΑΦΗ (m3) ΑΜΜΟΣ Π.Ε. 3Α ΕΞΥΓΙΑΝΣΗ ΑΠΟΚΑΤΑΣΤΑΣΕΙΣ (M) (M) (M) (M) (M) (M) (M) (M) (M) (M) ΓΑΙΩΔΗ 80% ΒΡΑΧΩΔΗ 20% (M3) (M3) (M3) (M3) (M2) [1] [2] [3] [4] [5a] [5b] [5] [6] [7] [8] [9] [10] [11]=[4]*[5]*([9]+[10]) [12]=[4]*[5]*([9]+[10]) [13]=[4]*([5]*[6]-3,14*[3]*[3]) [14]=[4]*[5]*[7] [15]=[4]*[5]*[8] [16]=[4]*[5]*[10] [17]=[4]*([5]+0,20) 1 ΡΕ Φ90 (ΎΔΡΕΥΣΗ) 0, ,00 0,60 0,00 0,60 0,49 0,00 0,31 1,000 0, ,00 30,00 71,91 0,00 46,50 0,00 200,00 2 ΡΕ Φ110 (ΚΑΤΑΘΛ. ΑΠΟΧ.) 0, ,00 0,60 0,30 0,90 0,51 0,00 0,59 1,300 0, ,00 152,10 292,18 0,00 345,15 117,00 715,00 ΣΥΝΟΛΟ 900,00 822,00 182,10 364,09 0,00 391,65 117,00 915,00 όπου D: διάμετρος του αγωγού h1: ύψος άμμου [7] = [9] - [6] - [8] [14] = [4] x [5] x [7] L: μήκος αγωγού h2: ύψος προιόντων εκσκαφής [11] = [4] x [5] x ([9]+[10]) x % [15] = [4] x [5] x [8] B1: πλάτος σκάμματος h3: ύψος θραυστού υλικού [12] = [4] x [5] x ([9]+[10]) x % [16] = [4] x [5] x [10] B2: πλάτος αντιστήριξης h: βάθος σκάμματος [13] = [4] x ([5] x [6] - 3,14 x [3] x [3] / 4) [17] = [4] x ([5] + 0,20) B: πλάτος σκάμματος με αντιστήριξη ho: εξυγίανση Βόλος, 05 / 05 / 2015 ΣΥΝΤΑΧΘΗΚΕ ΕΛΕΓΧΘΗΚΕ ΘΕΩΡΗΘΗΚΕ Ο Δ/ΝΤΗΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ & ΝΕΩΝ ΥΠΟΔΟΜΩΝ ΧΡΥΣΟΣΤΟΜΟΣ ΦΑΦΟΥΤΗΣ ΧΡΥΣΟΣΤΟΜΟΣ ΦΑΦΟΥΤΗΣ ΣΤΕΦΑΝΟΣ ΚΑΝΤΑΡΤΖΗΣ Πολιτικός Μηχανικός Πολιτικός Μηχανικός Ηλεκτρολόγος Μηχανικός
