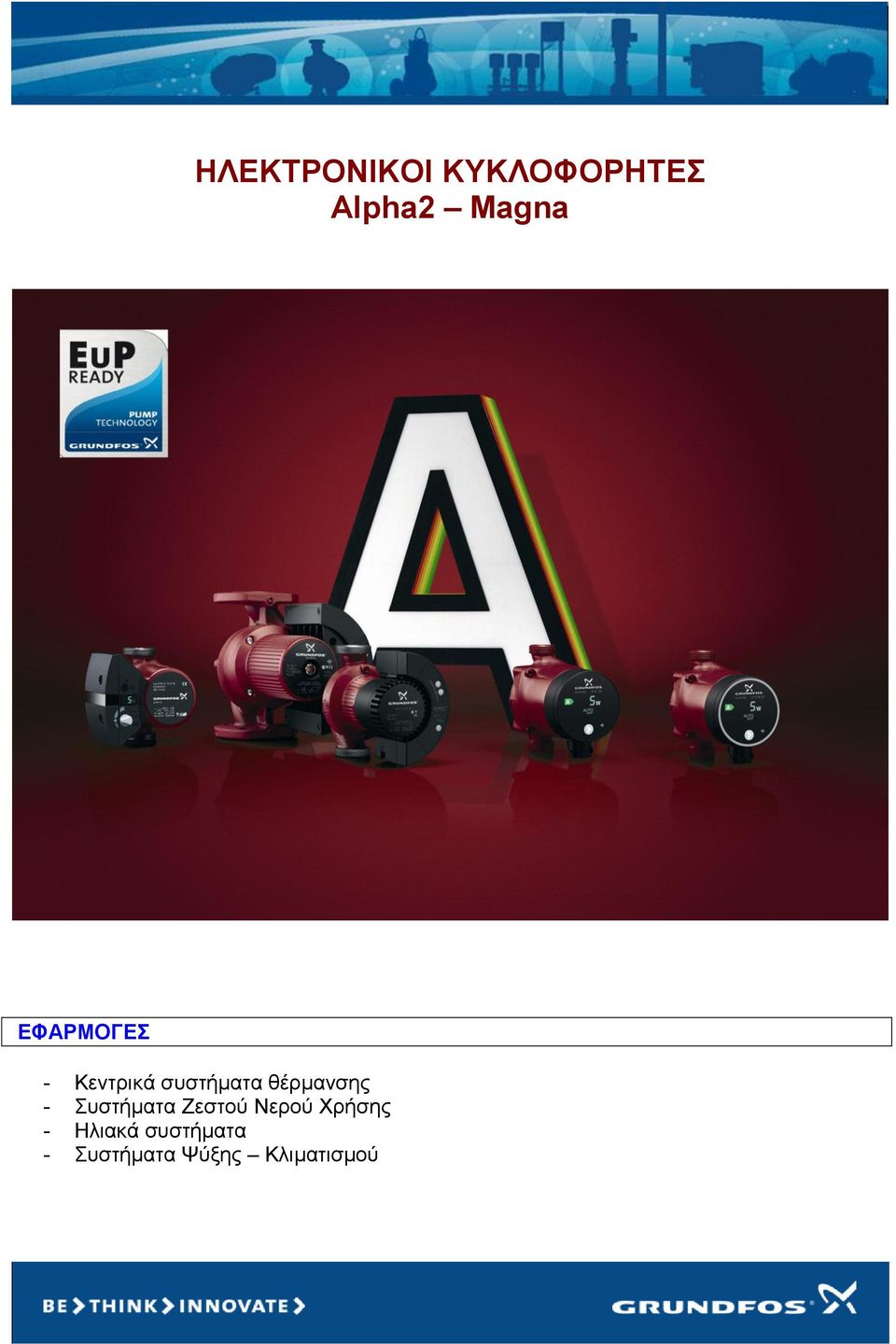

1 ΗΛΕΚΤΡΟΝΙΚΟΙ ΚΥΚΛΟΦΟΡΗΤΕΣ Alpha2 Magna ΕΦΑΡΜΟΓΕΣ - Κεντρικά συστήματα θέρμανσης - Συστήματα Ζεστού Νερού Χρήσης - Ηλιακά συστήματα - Συστήματα Ψύξης Κλιματισμού

2 ΠΕΡΙΓΡΑΦΗ ALPHA2 Ηλεκτρονικοί κυκλοφορητές (Energy A) με λειτουργία αυτόματης προσαρμογής AUTOADAPT και οθόνη ένδειξης ενεργειακής κατανάλωσης σε Watt Ηλεκτρονικοί μονοβάθμιοι κυκλοφορητές ενεργειακής κλάσης Α, με ενσωματωμένο μετατροπέα συχνότητας για αυτόματη μεταβολή στροφών και ένδειξη ενεργειακής κατανάλωσης σε Watt. Μονής κεφαλής, συνδέσεως μέσω ρακόρ, με στόμια αναρρόφησης / κατάθλιψης In-line, ιδίας ονομαστικής διαμέτρου. Φέρουν πτερωτή από συνθετικό υλικό (Composite) περιεκτικότητας 30% σε ίνες γυαλιού για μεγάλη αντοχή σε υψηλές θερμοκρασίες, άξονα από κεραμικό υλικό για την αποφυγή επικαθίσεων, διαβρώσεων και ηλεκτρόλυσης, καθώς επίσης και μονοκόμματο (μη συγκολλητό - μη πρεσσαριστό) ανοξείδωτο χιτώνιο στάτη. Συνδεδεμένοι με σύγχρονους 4-πολικούς, υδρολίπαντους ηλεκτροκινητήρες μόνιμου μαγνήτη, χαμηλών επιπέδων θορύβου. Διαθέτουν κατά αποκλειστικότητα σύστημα αυτόματης προσαρμογής στις ανάγκες της εγκατάστασης AUTOADAPT, καθώς επίσης και ενσωματωμένο έλεγχο διαφορικής πίεσης για την απόδοση σταθερού ή αναλογικού μανομετρικού. ALPHA2 L Ηλεκτρονικοί κυκλοφορητές (Energy A) με χειροκίνητη επιλογή προγραμμάτων λειτουργίας Ηλεκτρονικοί μονοβάθμιοι κυκλοφορητές ενεργειακής κλάσης Α, με ενσωματωμένο μετατροπέα συχνότητας για αυτόματη μεταβολή στροφών. Μονής κεφαλής, συνδέσεως μέσω ρακόρ, με στόμια αναρρόφησης / κατάθλιψης In-line, ιδίας ονομαστικής διαμέτρου. Φέρουν πτερωτή από συνθετικό υλικό (Composite) περιεκτικότητας 30% σε ίνες γυαλιού για μεγάλη αντοχή σε υψηλές θερμοκρασίες, άξονα από κεραμικό υλικό για την αποφυγή επικαθίσεων, διαβρώσεων και ηλεκτρόλυσης, καθώς επίσης και μονοκόμματο (μη συγκολλητό - μη πρεσσαριστό) ανοξείδωτο χιτώνιο στάτη. Συνδεδεμένοι με σύγχρονους 4-πολικούς, υδρολίπαντους ηλεκτροκινητήρες μόνιμου μαγνήτη, χαμηλών επιπέδων θορύβου. Διαθέτουν ενσωματωμένο έλεγχο διαφορικής πίεσης για την απόδοση σταθερού ή αναλογικού μανομετρικού.

Μονής κεφαλής, συνδέσεως μέσω ρακόρ, με στόμια αναρρόφησης / κατάθλιψης In-line, ιδίας ονομαστικής διαμέτρου.

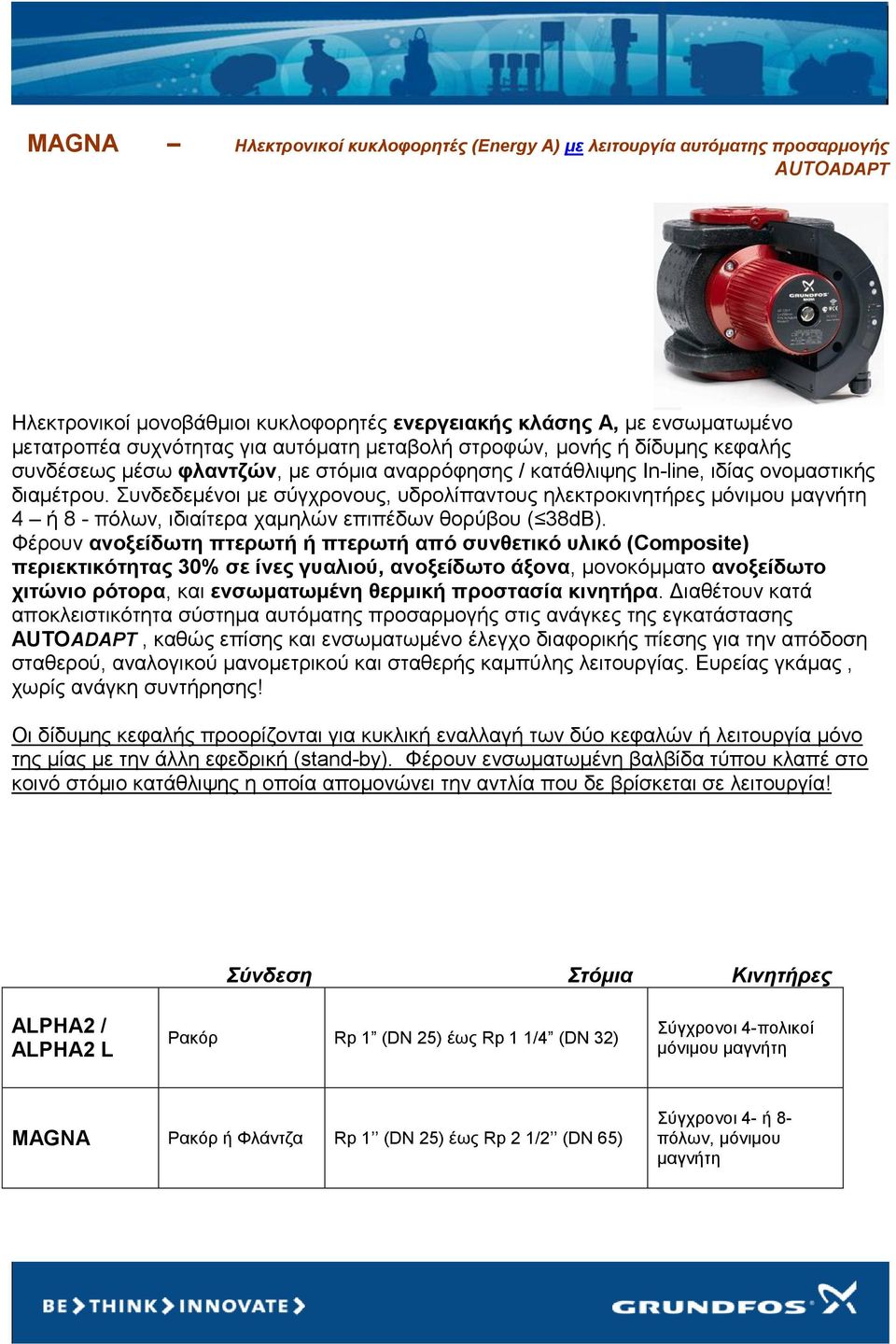

3 MAGNA Ηλεκτρονικοί κυκλοφορητές (Energy A) με λειτουργία αυτόματης προσαρμογής AUTOADAPT Ηλεκτρονικοί μονοβάθμιοι κυκλοφορητές ενεργειακής κλάσης Α, με ενσωματωμένο μετατροπέα συχνότητας για αυτόματη μεταβολή στροφών, μονής ή δίδυμης κεφαλής συνδέσεως μέσω φλαντζών, με στόμια αναρρόφησης / κατάθλιψης In-line, ιδίας ονομαστικής διαμέτρου. Συνδεδεμένοι με σύγχρονους, υδρολίπαντους ηλεκτροκινητήρες μόνιμου μαγνήτη 4 ή 8 - πόλων, ιδιαίτερα χαμηλών επιπέδων θορύβου ( 38dB). Φέρουν ανοξείδωτη πτερωτή ή πτερωτή από συνθετικό υλικό (Composite) περιεκτικότητας 30% σε ίνες γυαλιού, ανοξείδωτο άξονα, μονοκόμματο ανοξείδωτο χιτώνιο ρότορα, και ενσωματωμένη θερμική προστασία κινητήρα. Διαθέτουν κατά αποκλειστικότητα σύστημα αυτόματης προσαρμογής στις ανάγκες της εγκατάστασης AUTOADAPT, καθώς επίσης και ενσωματωμένο έλεγχο διαφορικής πίεσης για την απόδοση σταθερού, αναλογικού μανομετρικού και σταθερής καμπύλης λειτουργίας. Ευρείας γκάμας, χωρίς ανάγκη συντήρησης! Οι δίδυμης κεφαλής προορίζονται για κυκλική εναλλαγή των δύο κεφαλών ή λειτουργία μόνο της μίας με την άλλη εφεδρική (stand-by). Φέρουν ενσωματωμένη βαλβίδα τύπου κλαπέ στο κοινό στόμιο κατάθλιψης η οποία απομονώνει την αντλία που δε βρίσκεται σε λειτουργία! Σύνδεση Στόμια Κινητήρες ALPHA2 / ALPHA2 L Ρακόρ Rp 1 (DN 25) έως Rp 1 1/4 (DN 32) Σύγχρονοι 4-πολικοί μόνιμου μαγνήτη MAGNA Ρακόρ ή Φλάντζα Rp 1 (DN 25) έως Rp 2 1/2 (DN 65) Σύγχρονοι 4- ή 8- πόλων, μόνιμου μαγνήτη

Συνδεδεμένοι με σύγχρονους, υδρολίπαντους ηλεκτροκινητήρες μόνιμου μαγνήτη 4 ή 8 - πόλων, ιδιαίτερα χαμηλών επιπέδων θορύβου ( 38dB).

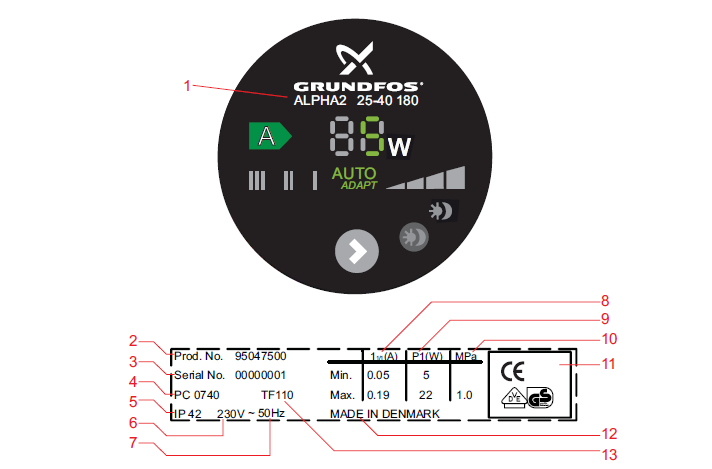

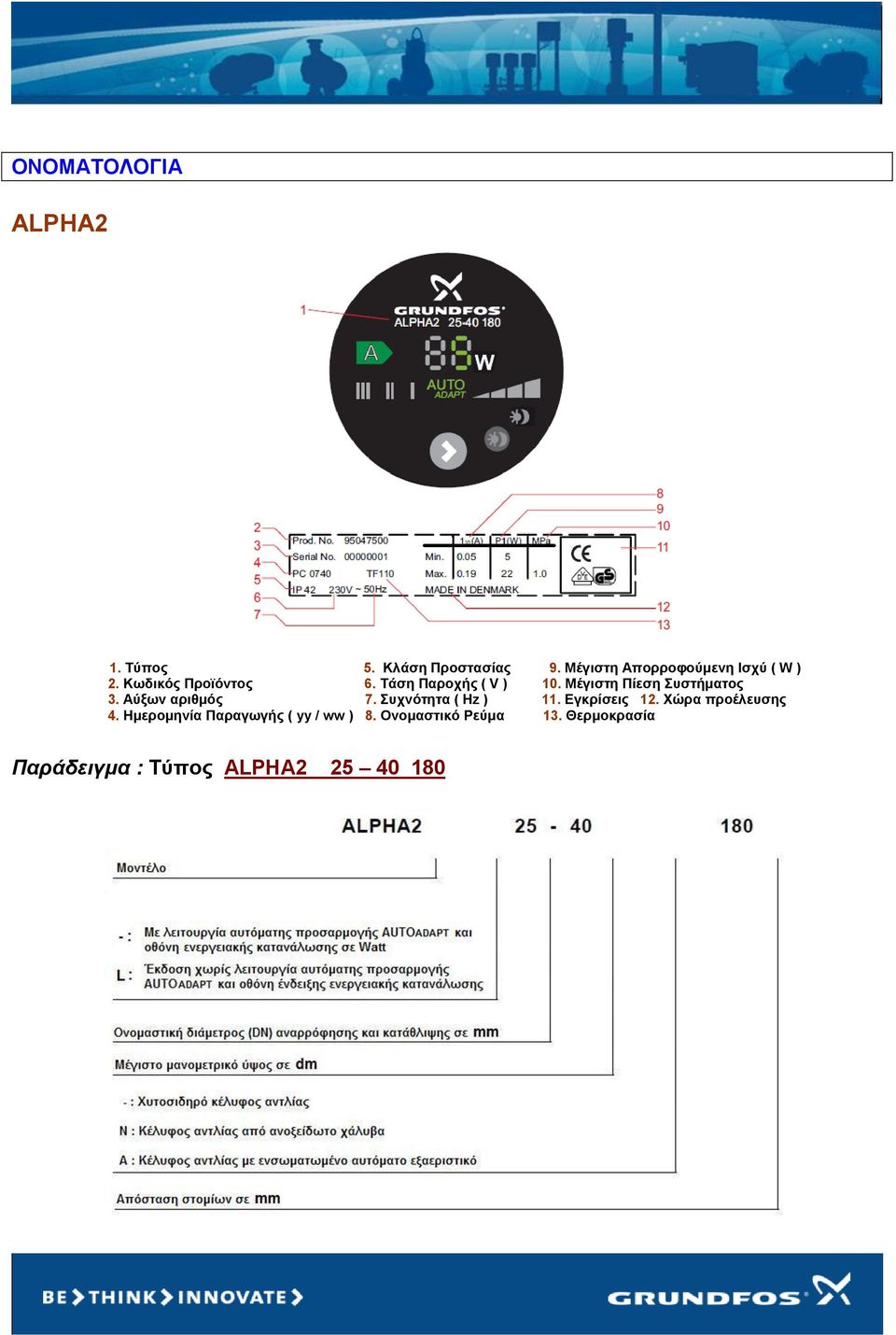

ΟΝΟΜΑΤΟΛΟΓΙΑ ALPHA2 1. Τύπος 5. Κλάση Προστασίας 9. Μέγιστη Απορροφούμενη Ισχύ ( W ) 2. Κωδικός Προïόντος 6. Τάση Παροχής ( V ) 10. Μέγιστη Πίεση Συστήματος 3.

4 ΟΝΟΜΑΤΟΛΟΓΙΑ ALPHA2 1. Τύπος 5. Κλάση Προστασίας 9. Μέγιστη Απορροφούμενη Ισχύ ( W ) 2. Κωδικός Προïόντος 6. Τάση Παροχής ( V ) 10. Μέγιστη Πίεση Συστήματος 3. Αύξων αριθμός 7. Συχνότητα ( Hz ) 11. Εγκρίσεις 12. Χώρα προέλευσης 4. Ημερομηνία Παραγωγής ( yy / ww ) 8. Ονομαστικό Ρεύμα 13. Θερμοκρασία Παράδειγμα : Τύπος ALPHA

Μέγιστη Πίεση Συστήματος 3. Αύξων αριθμός 7. Συχνότητα ( Hz ) 11. Εγκρίσεις 12.

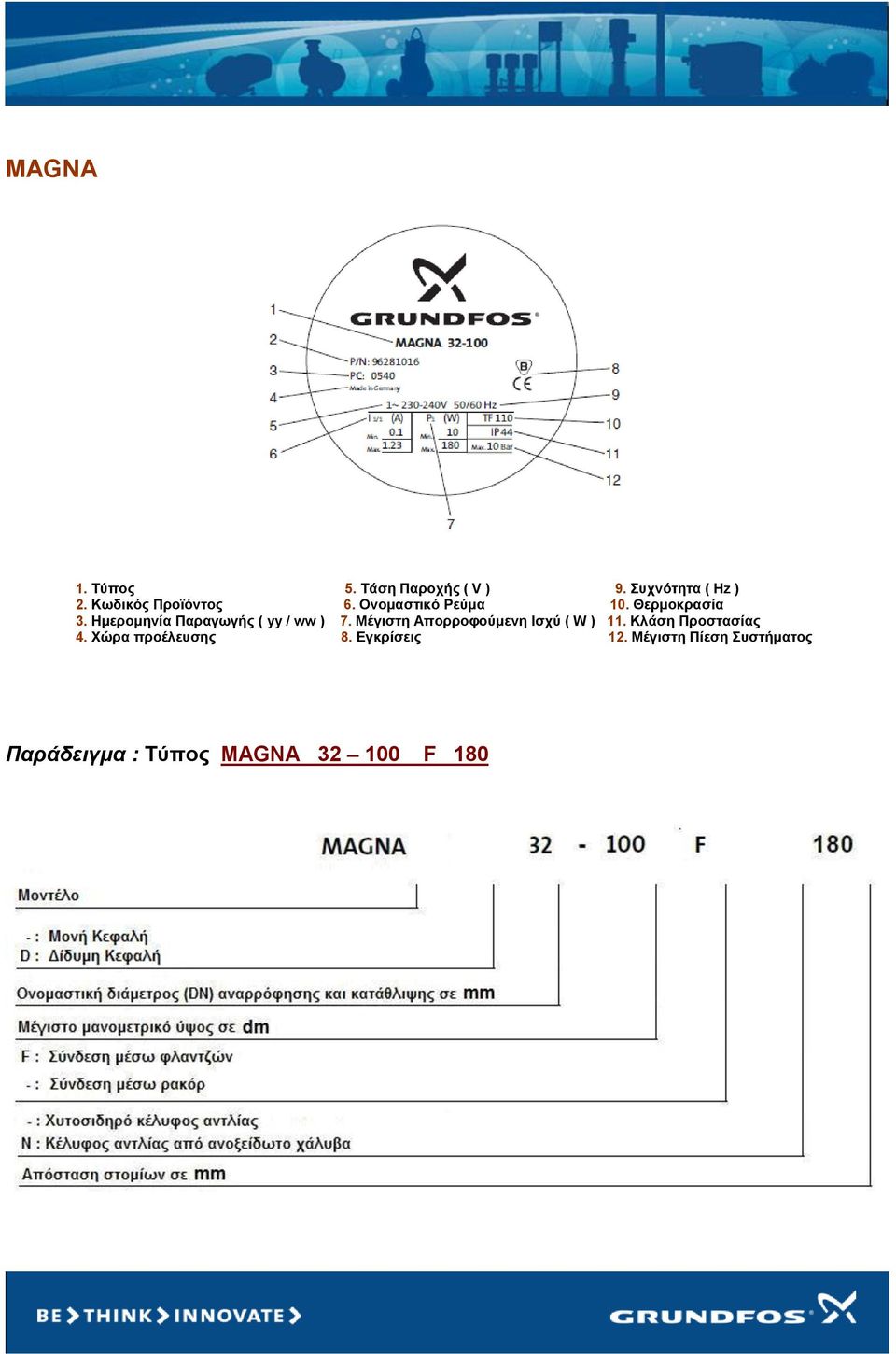

5 MAGNA 1. Τύπος 5. Τάση Παροχής ( V ) 9. Συχνότητα ( Hz ) 2. Κωδικός Προïόντος 6. Ονομαστικό Ρεύμα 10. Θερμοκρασία 3. Ημερομηνία Παραγωγής ( yy / ww ) 7. Μέγιστη Απορροφούμενη Ισχύ ( W ) 11. Κλάση Προστασίας 4. Χώρα προέλευσης 8. Εγκρίσεις 12. Μέγιστη Πίεση Συστήματος Παράδειγμα : Τύπος MAGNA F 180

Ημερομηνία Παραγωγής ( yy / ww ) 7. Μέγιστη Απορροφούμενη Ισχύ ( W ) 11.

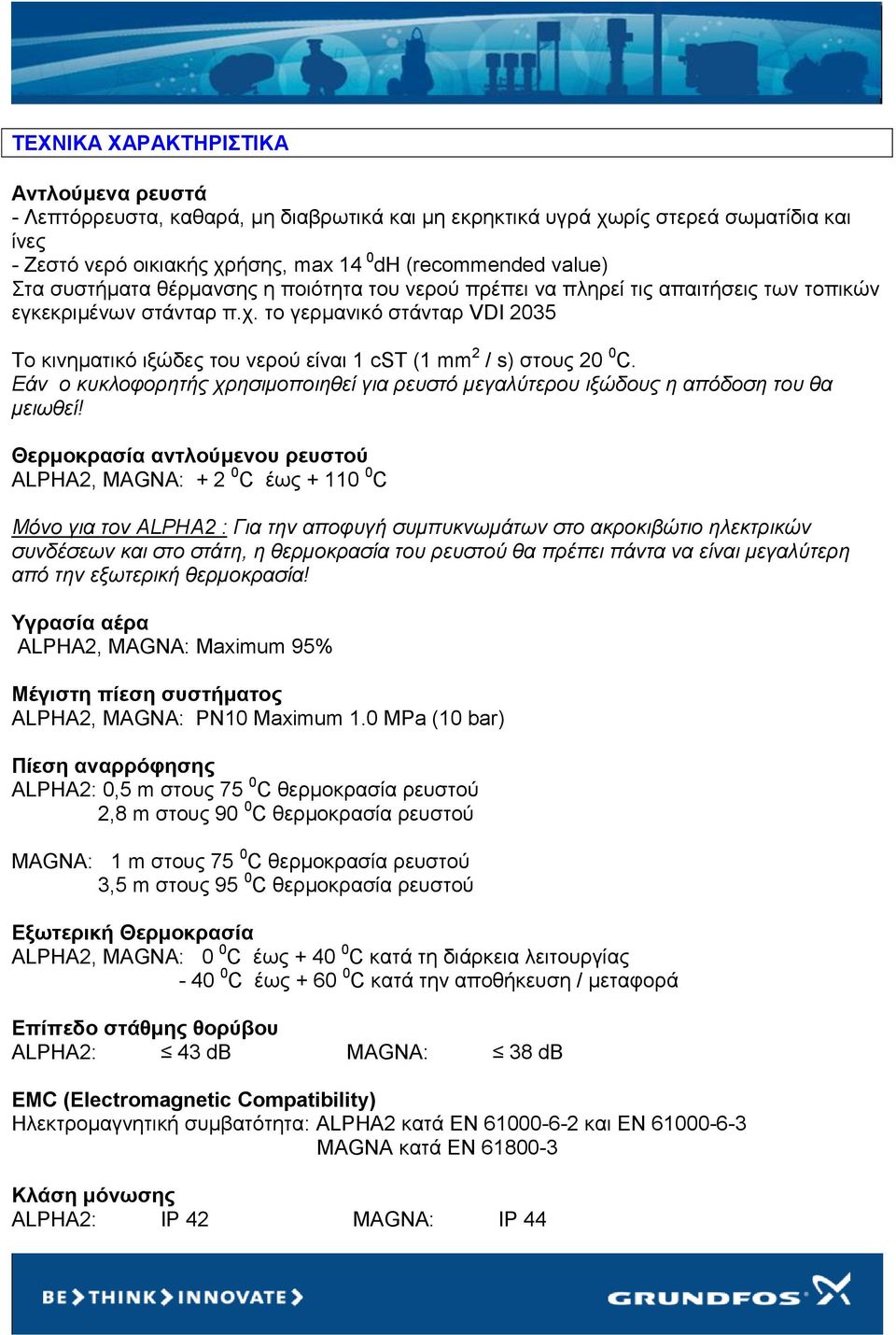

6 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Αντλούμενα ρευστά - Λεπτόρρευστα, καθαρά, μη διαβρωτικά και μη εκρηκτικά υγρά χωρίς στερεά σωματίδια και ίνες - Ζεστό νερό οικιακής χρήσης, max 14 0 dh (recommended value) Στα συστήματα θέρμανσης η ποιότητα του νερού πρέπει να πληρεί τις απαιτήσεις των τοπικών εγκεκριμένων στάνταρ π.χ. το γερμανικό στάνταρ VDI 2035 Το κινηματικό ιξώδες του νερού είναι 1 cst (1 mm 2 / s) στους 20 0 C. Εάν ο κυκλοφορητής χρησιμοποιηθεί για ρευστό μεγαλύτερου ιξώδους η απόδοση του θα μειωθεί! Θερμοκρασία αντλούμενου ρευστού ALPHA2, MAGNA: C έως C Μόνο για τον ALPHA2 : Για την αποφυγή συμπυκνωμάτων στο ακροκιβώτιο ηλεκτρικών συνδέσεων και στο στάτη, η θερμοκρασία του ρευστού θα πρέπει πάντα να είναι μεγαλύτερη από την εξωτερική θερμοκρασία! Υγρασία αέρα ALPHA2, MAGNA: Maximum 95% Μέγιστη πίεση συστήματος ALPHA2, MAGNA: PN10 Maximum 1.0 MPa (10 bar) Πίεση αναρρόφησης ALPHA2: 0,5 m στους 75 0 C θερμοκρασία ρευστού 2,8 m στους 90 0 C θερμοκρασία ρευστού MAGNA: 1 m στους 75 0 C θερμοκρασία ρευστού 3,5 m στους 95 0 C θερμοκρασία ρευστού Εξωτερική Θερμοκρασία ALPHA2, MAGNA: 0 0 C έως C κατά τη διάρκεια λειτουργίας C έως C κατά την αποθήκευση / μεταφορά Επίπεδο στάθμης θορύβου ALPHA2: 43 db MAGNA: 38 db EMC (Electromagnetic Compatibility) Ηλεκτρομαγνητική συμβατότητα: ALPHA2 κατά ΕΝ και ΕΝ MAGNA κατά ΕΝ Κλάση μόνωσης ALPHA2: IP 42 MAGNA: IP 44

το γερμανικό στάνταρ VDI 2035 Το κινηματικό ιξώδες του νερού είναι 1 cst (1 mm 2 / s) στους 20 0 C. Εάν ο κυκλοφορητής χρησιμοποιηθεί για ρευστό μεγαλύτερου ιξώδους η απόδοση του θα μειωθεί!

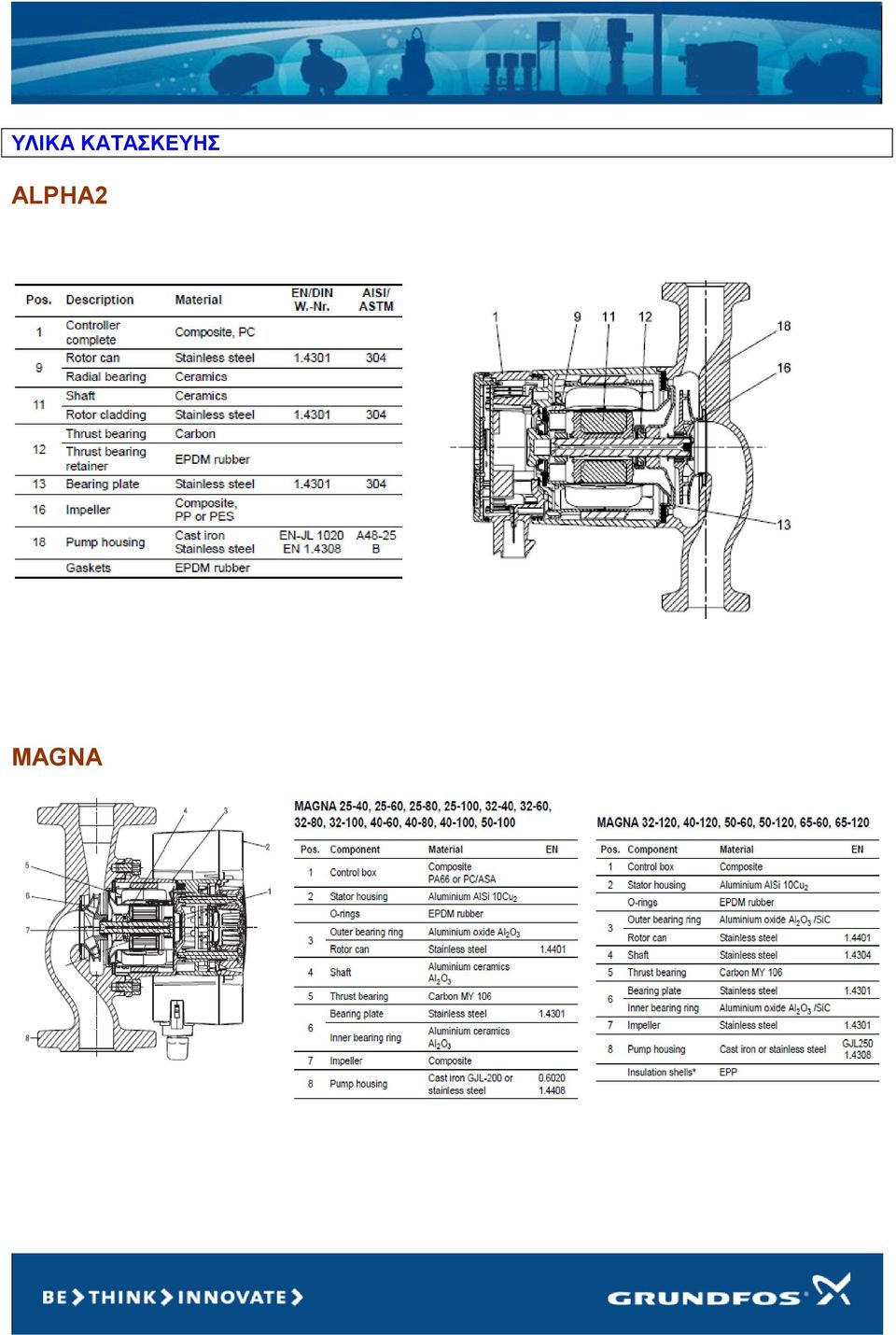

7 ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ ALPHA2 MAGNA

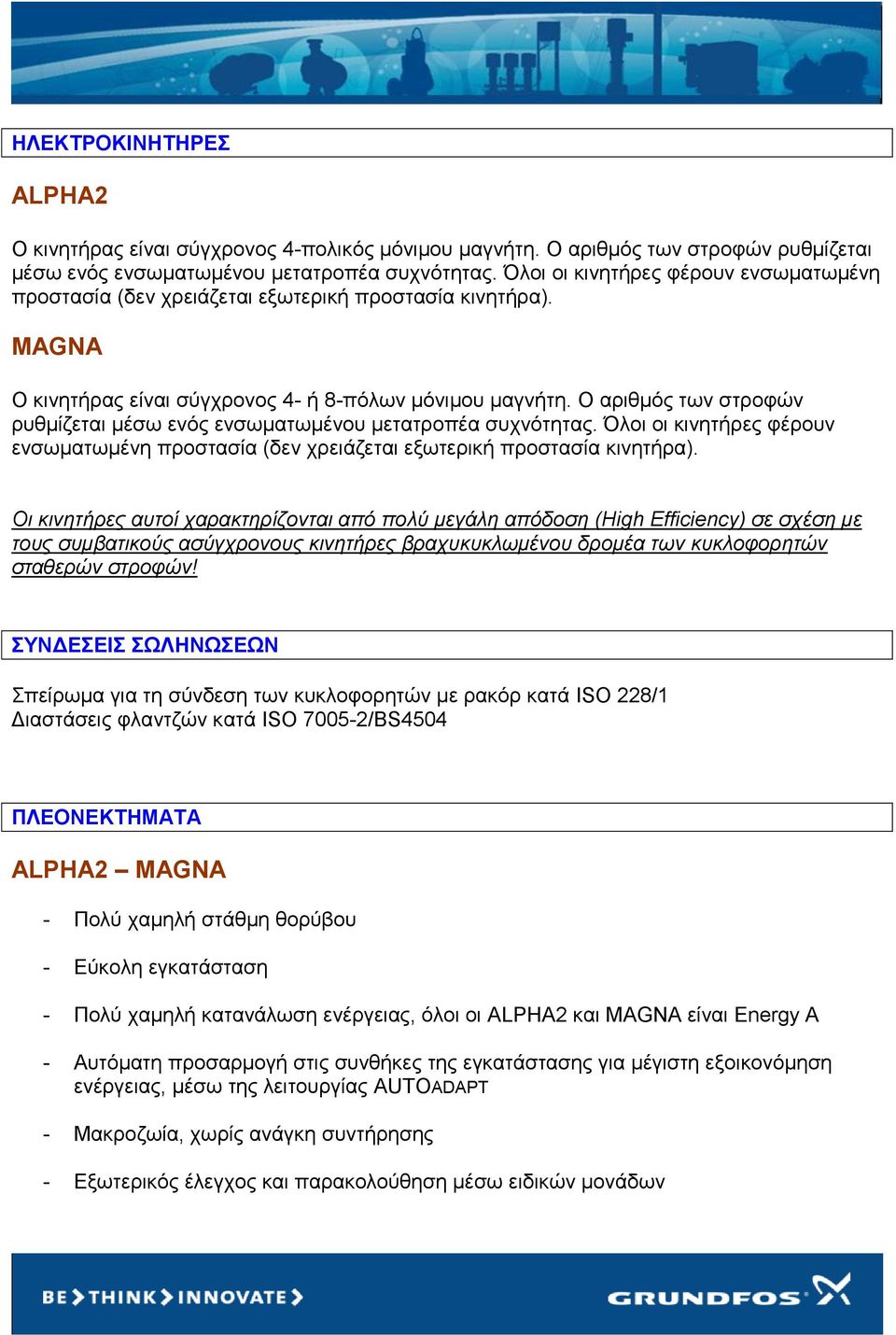

8 ΗΛΕΚΤΡΟΚΙΝΗΤΗΡΕΣ ALPHA2 Ο κινητήρας είναι σύγχρονος 4-πολικός μόνιμου μαγνήτη. Ο αριθμός των στροφών ρυθμίζεται μέσω ενός ενσωματωμένου μετατροπέα συχνότητας. Όλοι οι κινητήρες φέρουν ενσωματωμένη προστασία (δεν χρειάζεται εξωτερική προστασία κινητήρα). MAGNA Ο κινητήρας είναι σύγχρονος 4- ή 8-πόλων μόνιμου μαγνήτη. Ο αριθμός των στροφών ρυθμίζεται μέσω ενός ενσωματωμένου μετατροπέα συχνότητας. Όλοι οι κινητήρες φέρουν ενσωματωμένη προστασία (δεν χρειάζεται εξωτερική προστασία κινητήρα). Οι κινητήρες αυτοί χαρακτηρίζονται από πολύ μεγάλη απόδοση (High Efficiency) σε σχέση με τους συμβατικούς ασύγχρονους κινητήρες βραχυκυκλωμένου δρομέα των κυκλοφορητών σταθερών στροφών! ΣΥΝΔΕΣΕΙΣ ΣΩΛΗΝΩΣΕΩΝ Σπείρωμα για τη σύνδεση των κυκλοφορητών με ρακόρ κατά ISO 228/1 Διαστάσεις φλαντζών κατά ISO /BS4504 ΠΛΕΟΝΕΚΤΗΜΑΤΑ ALPHA2 MAGNA - Πολύ χαμηλή στάθμη θορύβου - Εύκολη εγκατάσταση - Πολύ χαμηλή κατανάλωση ενέργειας, όλοι οι ALPHA2 και MAGNA είναι Energy A - Αυτόματη προσαρμογή στις συνθήκες της εγκατάστασης για μέγιστη εξοικονόμηση ενέργειας, μέσω της λειτουργίας AUTOADAPT - Μακροζωία, χωρίς ανάγκη συντήρησης - Εξωτερικός έλεγχος και παρακολούθηση μέσω ειδικών μονάδων

Ο αριθμός των στροφών ρυθμίζεται μέσω ενός ενσωματωμένου μετατροπέα συχνότητας. Όλοι οι κινητήρες φέρουν ενσωματωμένη προστασία (δεν χρειάζεται εξωτερική προστασία κινητήρα).

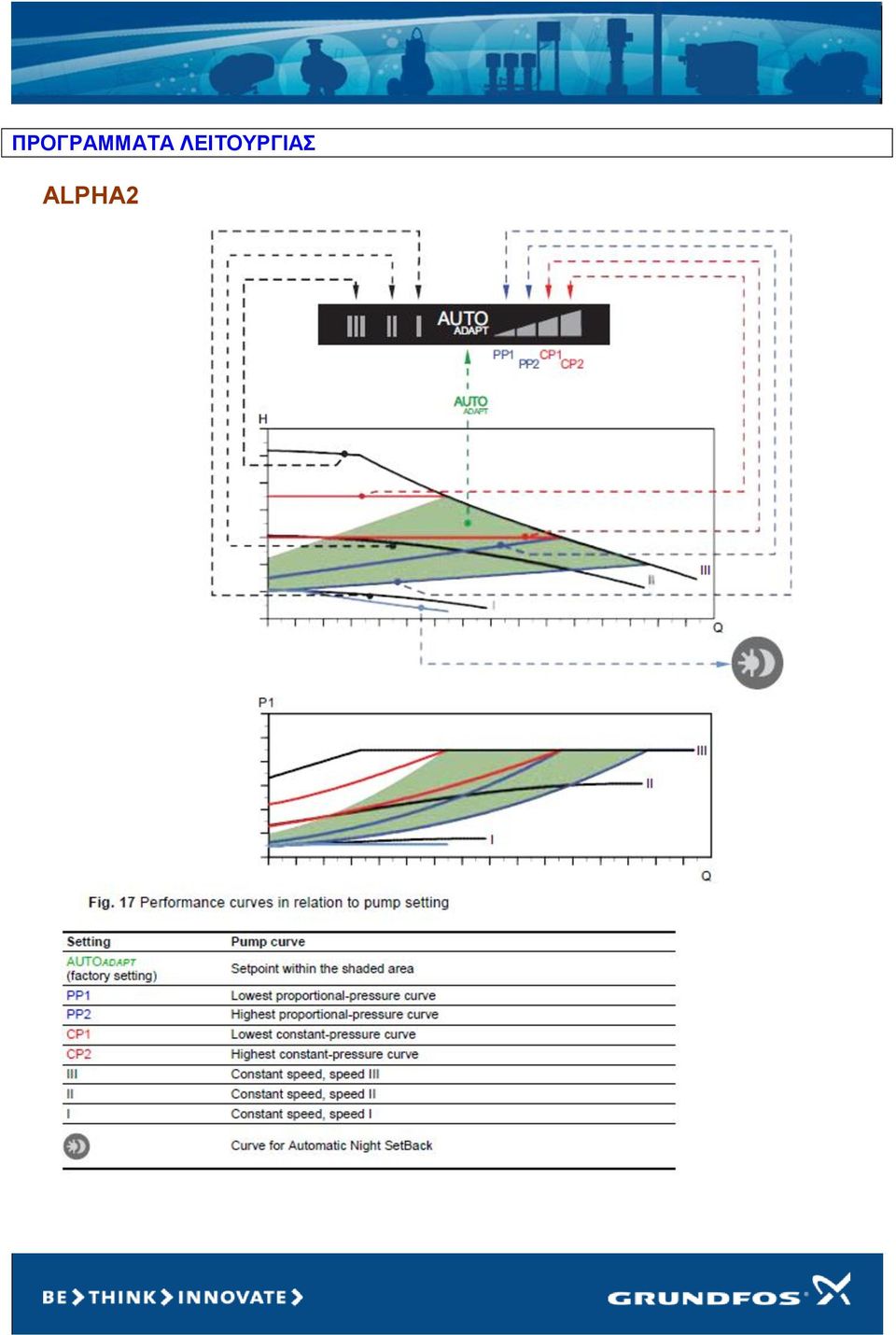

9 ΠΡΟΓΡΑΜΜΑΤΑ ΛΕΙΤΟΥΡΓΙΑΣ ALPHA2

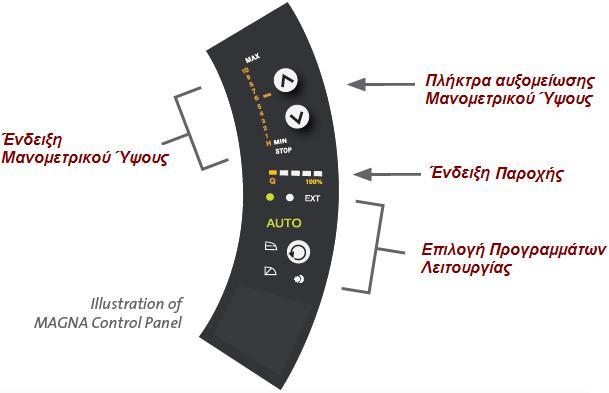

10 MAGNA AUTOADAPT Proportional Pressure Constant Pressure Constant Curve
