ΗΜΟΣ: Φαιστού. Προµήθεια εξαρτηµάτων άρδευσης για ένα έτος. Προϋπολογισµός: ,94 ΕΥΡΩ Χρηµατοδότηση: Εσοδα

Transcript

1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΡΑΚΛΕΙΟΥ ΗΜΟΣ ΦΑΙΣΤΟΥ /ΝΣΗ ΠΟΛΕΟ ΟΜΙΑΣ & ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΗΜΟΣ: Φαιστού ΕΡΓΟ: Προµήθεια εξαρτηµάτων άρδευσης για ένα έτος Προϋπολογισµός: ,94 ΕΥΡΩ Χρηµατοδότηση: Εσοδα Τ Ε Χ Ν Ι Κ Η Ε Κ Θ Ε Σ Η Εγγραφο ήµου/φορέα: Εργο: Προµήθεια εξαρτηµάτων άρδευσης για ένα έτος Κωδ. Προϋπ/σµού: 25/ Περιγραφή: Με την παρούσα µελέτη ο ήµος Φαιστού θα προµηθευτεί τους απαραίτητους σωλήνες, εξαρτήµατα και βαλβίδες άρδευσης που απαιτούνται για την συντήρηση και τις έκτακτες επισκευές των δικτύων άρδευσης του ήµου. Οι τεχνικές προδιαγραφές των προς προµήθεια υλικών αναφέρονται στην Ειδική Συγγραφή Υποχρεώσεων που συνοδεύει την παρούσα µελέτη καθώς και στα συνηµµένα έντυπα. Ο συνολικός προϋπολογισµός της προµήθειας ανέρχεται στο ποσό των ,94 (συµπεριλαµβανοµένου του νόµιµου ΦΠΑ 23%). Η προµήθεια έχει εγγραφεί στον Κ.Α. 25/ του π/υ έτους 2012 µε πίστωση 1.0, η οποία προέρχεται από ΕΣΟ Α. Για την δηµοπράτηση της προµήθειας είναι απαραίτητο να γίνει τροποποίηση π/υ ώστε να καλυφθεί ο π/υ της µελέτης. Η προµήθεια θα γίνει σύµφωνα µε τις διατάξεις του ΕΚΠΟΤΑ µε κριτήριο κατακύρωσης την χαµηλότερη τιµή. Τα προς προµήθεια εξαρτήµατα εντάσσονται στους κάτωθι Κ.Α. του Ε.Π.Π. έτους 2012 µε το αντίστοιχο συνολικό ποσό: Κ.Α. Ε.Π.Π. CPV 28 Περιγραφή Συνολικός π/υ σε Ευρώ (άνευ ΦΠΑ 23%) Βαλβίδες µείωσης της ,50 πίεσης, βαλβίδες ελέγχου, ρυθµιστικές και ασφαλιστικές βαλβίδες Σφιγκτήρες αγωγών 820, Φλάντζες 487, Σωλήνες και εξαρτήµατα , Ελαστικοί δακτύλιοι 271,35 Επειδή το ποσό που αναφέρεται σε κάθε Κ.Α. δεν υπερβαίνει τις 60.0, δεν απαιτείται έγκριση από την /νση Πολιτικής Προµηθειών. Η τοποθέτηση των προς προµήθεια υλικών θα γίνεται τµηµατικά από το εργατοτεχνικό προσωπικό του ήµου. 1

2 Θ Ε Ω Ρ Η Θ Η Κ Ε Μοίρες 14/03/2012 Ο ΠΡΟΪΣΤΑΜΕΝΟΣ Μοίρες 14/03/2012 Οι Συντάξαντες ΣΤΑΥΡΟΣ ΧΑΛΚΙΑ ΑΚΗΣ Πολιτικός Μηχ/κος µε Β βαθµό Φλουρής Εµµανουήλ 2

3 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΡΑΚΛΕΙΟΥ ΗΜΟΣ ΦΑΙΣΤΟΥ /ΝΣΗ ΠΟΛΕΟ ΟΜΙΑΣ & ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΗΜΟΣ: Φαιστού ΤΙΤΛΟΣ: Προµήθεια εξαρτηµάτων άρδευσης για ένα έτος ΓΕΝΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ Άρθρο 1ο Αντικείµενο της προµήθειας έτος Η συγγραφή αυτή αφορά στην Προµήθεια εξαρτηµάτων άρδευσης για ένα Α ρ θ ρ ο 2ο ιαταξεις που ισχυουν Η διενεργεια του διαγωνισµου και η εκτελεση της προµηθειας γινονται συµφωνα µε τις διαταξεις: α)της υπ.αριθµ.11389/93 Υπ.Αποφ."Ενιαιος κανονισµος προµηθειων Οργανισµων Τοπικης Αυτοδιοικησης", της 26625/ αποφ.υπεσ, του Ν.1797/88, του Ν.20/91, του Ν.2286/95, του Π.. 370/95, καθως και των εκτελεστικων πραξεων τους. β)του εν ισχυει.κ.κ.εφ'οσον δεν αντικειται στα παραπανω. Α ρ θ ρ ο 3ο Συµβατικα τευχη Συµβατικα τευχη κατα σειρα ισχυος ειναι: α) Η διακηρυξη του διαγωνισµου β) Το τιµολογιο προσφορας του αναδοχου γ) Ο Προυπολογισµος προσφορας του αναδοχου δ) Τα τεχνικα στοιχεια (τεχνικη περιγραφη) της προσφορας του αναδοχου Α ρ θ ρ ο 4ο Τροπος εκτελεσης της προµηθειας Η εκτελεση της προµηθειας αυτης θα πραγµατοποιηθει µε ανοικτο διαγωνισµο µε τους ορους που θα καθορισει το ηµοτικό Συµβούλιο του ήµου Φαιστού. Σε περιπτωση που η αξια (χωρις ΦΠΑ) του δηµοπρατουµενου αντικειµενου υπερβαινει τα 2.0 ECU, η διακηρυξη πρεπει να δηµοσιευθει στην επισηµη εφηµεριδα των Ε.Κ. Α ρ θ ρ ο 5ο Η δαπάνη δηµοσίευσης της προκυρηξης βαραίνει τον ανάδοχο, από 4/9/29, σύµφωνα µε το άρθρο 46 του Ν. 3801/29, ΦΕΚ

4 Α ρ θ ρ ο 6ο Ανακοινωση κατακυρωσης - αναθεσης - Συµβαση Στον προµηθευτη στον οποιο εγινε κατακυρωση η αναθεση προµηθειας αποστελλεται σχετικη ανακοινωση οπως οριζεται στο Αρθ.24 της Υπ.Αποφ.11389/93. Με την αποστολη της ανακοινωσης η συµβαση θεωρειται οτι συναφθηκε και ο προµηθευτης υποχρεουται να προσελθει µεσα σε δεκα (10) ηµερες απο την ηµεροµηνια κοινοποιησης της ανακοινωσης,για την υπογραφη της σχετικης συµβασης κατα τα λοιπα οπως στο ανωτερω Αρθρο οριζονται. Μετα την ανακοινωση κατακυρωσης η συµβαση καταρτιζεται από τον ΟΤΑ που υπογραφεται και απο τα δυο συµβαλλοµενα µερη,οπως οριζεται µε το Αρθρ.25 της Υπ.Αποφ.11389/93. Α ρ θ ρ ο 7ο Εγγυηση καλης εκτελεσης της συµβασης Η εγγυηση καλης εκτελεσης της συµβασης καθοριζεται σε 10% επι της συνολικής συµβατικής αξίας της προµηθειας, χωρίς τον Φ.Π.Α. Παρεχεται δε µε εγγυητικη επιστολη οπως οριζεται απο το Αρ.26 της Υπ.Απ.11389/93. Η εγγυηση καλης εκτελεσης της συµβασης επιστρεφεται στον αναδοχο της προµηθειας µετα την οριστική ποσοτική και ποιοτική παραλαβη απο την αρµοδια επιτροπη. Α ρ θ ρ ο 8ο Χρονος εγγυησης Ο χρονος εγγυησης µετα την παροδο του οποιου ενεργειται η οριστικη παραλαβη µετρουµενος απο της ηµεροµηνιας της υπογραφης της συµβασης θα καθορισθει µε την προσφορα των διαγωνιζοµενων και ο χρονος δεν δυναται να ειναι µικροτερος του ενος (1) ετους. Α ρ θ ρ ο 9ο Εκπτωση του αναδοχου Εφοσον υπαρξει αδικαιολογητος υπερβαση της συµβατικης προθεσµιας εκτελεσης της προµηθειας η ο αναδοχος δεν συµµορφωνεται προς τις καθε ειδους υποχρεωσεις του,µπορει να κηρυχθει εκπτωτος συµφωνα µε τις διαταξεις του Αρθρ.35 της Υπ.Αποφ /93. Α ρ θ ρ ο 10ο Πληµµελης κατασκευη Εαν η κατασκευη και η λειτουργια του υπό προµήθεια είδους δεν ειναι συµφωνα µε τους ορους της συµβασης ή εµφανιζει ελαττωµατα η κακοτεχνιες, ο αναδοχος υποχρεουται να αποκαταστησει η βελτιωσει αυτες, συµφωνα µε τις ισχυουσες διαταξεις. Α ρ θ ρ ο 11ο Φοροι, τελη, κρατησεις Ο αναδοχος υποκειται σε ολους τους βασει των κειµενων διαταξεων φορους τελη και κρατησεις που θα ισχυουν κατα την ηµερα της διενεργειας του διαγωνισµου. Ο Φ.Π.Α. βαρυνει τους ΟΤΑ 4

5 Α ρ θ ρ ο 12ο Παραλαβη Υλικων Η παραλαβη του υπο προµηθεια ειδους θα γινει απο επιτροπη παραλαβης συµφωνα µε τον τροπο και κατα τον χρονο που οριζεται απο τη συµβαση.η επιτροπη συγκροτειται για τη συγκεκριµενη καθε φορα προµηθεια, µε αποφαση του ηµοτικου η Κοινοτικου Συµβουλιου και σ' αυτην οριζεται και ο προεδρος της,κατα τα λοιπα οπως οριζονται απο το Αρθρ.28 της Υπ.Αποφ.11389/93. Η παραλαβη των υλικων και η εκδοση των σχετικων πρωτοκόλλων παραλαβης πραγµατοποιειται µεσα απο τον οριζοµενο απο την συµβαση χρονο,κατα τα λοιπα οπως το Αρθρ.29 της Υπ.Αποφ.11389/93 οριζεται. Θ Ε Ω Ρ Η Θ Η Κ Ε Μοίρες 14/03/2012 Ο Προϊστάµενος Μοίρες 14/03/2012 Οι Συντάξαντες ΣΤΑΥΡΟΣ ΧΑΛΚΙΑ ΑΚΗΣ Πολιτικός Μηχ/κος µε Β βαθµό Φλουρής Εµµανουήλ 5

6 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΡΑΚΛΕΙΟΥ ΗΜΟΣ ΦΑΙΣΤΟΥ /ΝΣΗ ΠΟΛΕΟ ΟΜΙΑΣ & ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΗΜΟΣ: Φαιστού ΤΙΤΛΟΣ: Προµήθεια εξαρτηµάτων άρδευσης για ένα έτος ΙΑΚΗΡΥΞΗ ΗΜΟΠΡΑΣΙΑΣ Ο ήµος Φαιστού Νοµού ΗΡΑΚΛΕΙΟΥ διακηρύσσει ότι εκτίθεται σε Ανοικτό Μ ειοδοτικό ιαγωνισµό µε σφραγισµένες προσφορές σύµφωνα µε τις διατάξεις του ΕΚΠΟΤΑ (Υπ.Αποφ /93) µε κριτήριο κατακύρωσης τη χαµηλότερη τιµή, ανά µονάδα των υπό προµήθεια ειδών, που αναφέρονται στο ΠΑΡΑΡΤΗΜΑ Α και αποτελεί αναπόσπαστο µέρος της ιακήρυξης αυτής. 1. -Η αποσφράγιση των προσφορών γίνεται ηµόσια,όπως περιγράφεται στο ΠΑΡΑΡΤΗΜΑ Β ικαίωµα συµµετοχής στο διαγωνισµό έχουν Α] 'Όλα τα φυσικά ή νοµικά πρόσωπα Β] Συνεταιρισµοί Γ] Ενώσεις προµηθευτών που υποβάλλουν κοινή προσφορά 3. -Κατά τα λοιπά ο διαγωνισµός θα γίνει σύµφωνα µε : 3.1 Τους '"Συµπληρωµατικούς γενικούς όρους "ΠΑΡΑΡΤΗΜΑ Β τους τυχόν Ειδικούς όρους" -ΠΑΡΑΡΤΗΜΑ και τις Τεχνικές Προδιαγραφές - ΠΑΡΑΡΤΗΜΑ Ε 3.2 Τον Ενιαίο Κανονισµό Προµηθειών Ο.Τ.Α. 4.-Επισυνάπτονται τα Παραρτήµατα : 4.1 "ΣΤΟΙΧΕΙΑ ΤΩΝ ΠΡΟΣ ΠΡΟΜΗΘΕΙΑ ΕΙ ΩΝ: 4.2 "ΣΥΜΠΛΗΡΩΜΑΤΙΚΟΙ ΓΕΝΙΚΟΙ ΟΡΟΙ ΑΝΟΙΚΤΟΥ ΠΑΡΑΡΤΗΜΑ Α' ΙΑΓΩΝΙΣΜΟΥ ΣΕ ΕΥΡΩ ΠΑΡΑΡΤΗΜΑ Β' 4.3 ΑΞΙΟΛΟΓΗΣΗ ΠΡΟΣΦΟΡΩΝ ΠΑΡΑΡΤΗΜΑ Γ' 4.4 "ΕΙ ΙΚΟΙ ΟΡΟΙ" ΠΑΡΑΡΤΗΜΑ ' 4.5 ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΠΑΡΑΡΤΗΜΑ Ε' 4.6 ΥΠΟ ΕΙΓΜΑ ΕΓΓΥΗΤ.ΕΠΙΣΤ. ΣΥΜΜΕΤΟΧΗΣ" ΠΑΡΑΡΤΗΜΑ ΣΤ' Τα παραρτήµατα αυτά θεωρούνται αναπόσπαστο µέρος της διακήρυξης -6-

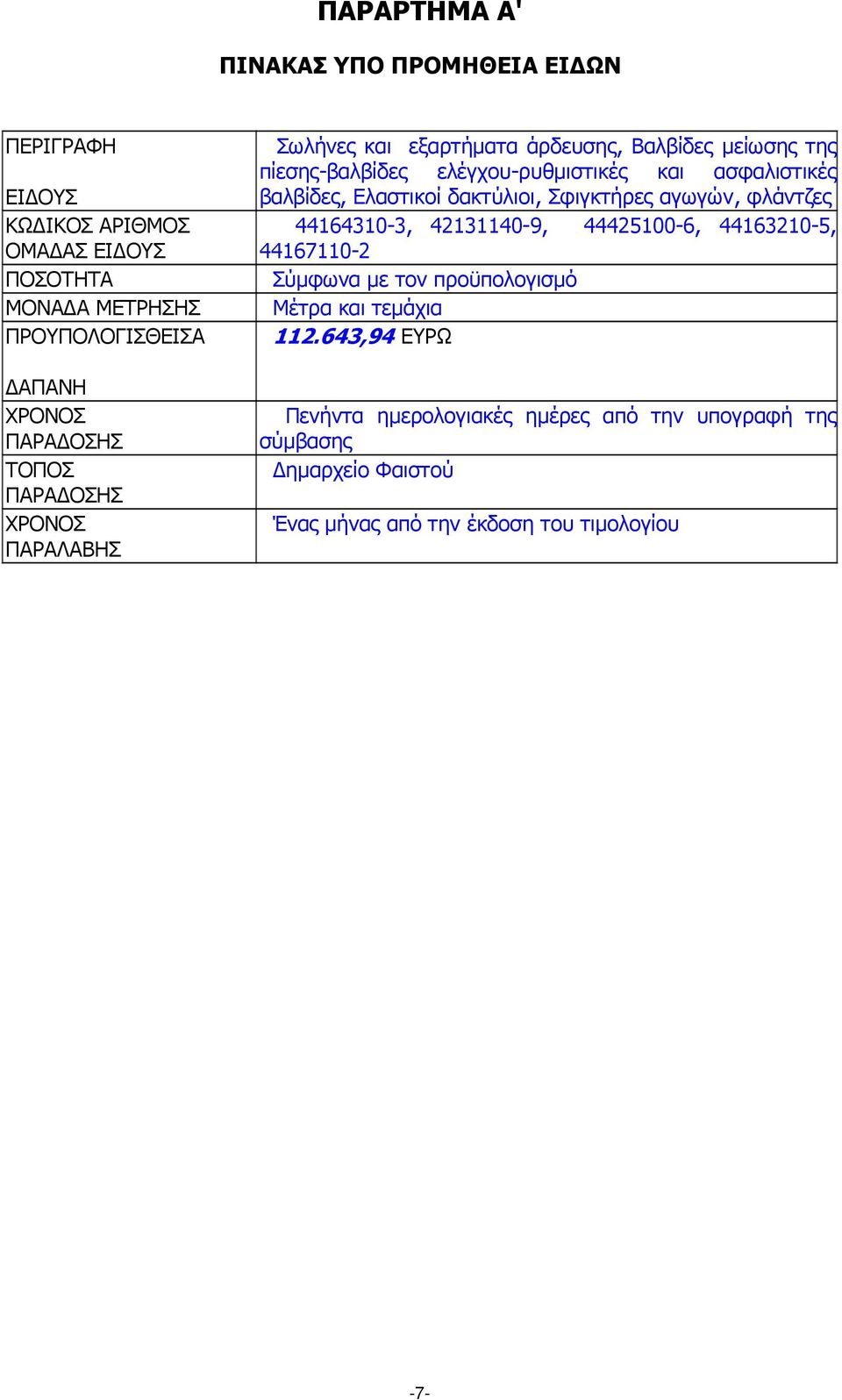

7 ΠΑΡΑΡΤΗΜΑ Α' ΠΙΝΑΚΑΣ ΥΠΟ ΠΡΟΜΗΘΕΙΑ ΕΙ ΩΝ ΠΕΡΙΓΡΑΦΗ ΕΙ ΟΥΣ ΚΩ ΙΚΟΣ ΑΡΙΘΜΟΣ ΟΜΑ ΑΣ ΕΙ ΟΥΣ ΠΟΣΟΤΗΤΑ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΡΟΥΠΟΛΟΓΙΣΘΕΙΣΑ ΑΠΑΝΗ ΧΡΟΝΟΣ ΠΑΡΑ ΟΣΗΣ ΤΟΠΟΣ ΠΑΡΑ ΟΣΗΣ ΧΡΟΝΟΣ ΠΑΡΑΛΑΒΗΣ Σωλήνες και εξαρτήµατα άρδευσης, Βαλβίδες µείωσης της πίεσης-βαλβίδες ελέγχου-ρυθµιστικές και ασφαλιστικές βαλβίδες, Ελαστικοί δακτύλιοι, Σφιγκτήρες αγωγών, φλάντζες , , , , Σύµφωνα µε τον προϋπολογισµό Μέτρα και τεµάχια ,94 ΕΥΡΩ Πενήντα ηµερολογιακές ηµέρες από την υπογραφή της σύµβασης ηµαρχείο Φαιστού Ένας µήνας από την έκδοση του τιµολογίου -7-

8 ΠΑΡΑΡΤΗΜΑ Β' ΣΥΜΠΛΗΡΩΜΑΤΙΚΟΙ ΓΕΝΙΚΟΙ ΟΡΟΙ ΑΝΟΙΚΤΟΥ ΙΑΓΩΝΙΣΜΟΥ Άρθρο 1ο απάνη Η προϋπολογισθείσα δαπάνη για την προµήθεια είναι ,94 ΕΥΡΩ µαζί µε το Φ.Π.Α.από... Άρθρο 2ο Παρέχεται η δυνατότητα στους προµηθευτές να υποβάλλουν προσφορές για µέρος ή για το σύνολο των ζητουµένων υλικών. Άρθρο 3ο Πληροφορίες Τα έγγραφα της προµήθειας µπορούν να ζητηθούν από τον ήµο Φαιστού υπεύθυνος......τηλ.... fax... Οι συµπληρωµατικές πληροφορίες θα παρέχονται από τον ήµο τουλάχιστον (6) έξι ηµέρες πριν από την ηµεροµηνία διεξαγωγής του διαγωνισµού. Σύµφωνα µε το άρθρο 10 του ΕΚΠΟΤΑ. Άρθρο 4ο Ηµεροµηνία παραλαβής προσφορών Οι προσφορές µε όλα τα απαραίτητα στοιχεία θα σταλούν ή θα κατατεθούν στο ήµο µέχρι την προηγούµενη ηµέρα της δηµοπρασίας στη ιεύθυνση... Τ.Κ... και ισχύουν οι διατάξεις του άρθρου 11 του ΕΚΠΟΤΑ. Άρθρο 5ο Ηµεροµηνία αποσφράγισης προσφορών Ηµεροµηνία αποσφράγισης των προσφορών από την αρµόδια Επιτροπή ορίζεται την... ηµέρα... και ώρα... Κατά την ηµέρα αποσφράγισης των προσφορών µπορούν να παρίστανται οι νόµιµοι εκπρόσωποι των διαγωνιζοµένων. Ηµεροµηνία αποσφράγισης των οικονοµικών προσφορών ορίζεται την... ηµέρα... και ώρα... από την παραπάνω αναφερόµενη επιτροπή. Άρθρο 6ο Γλώσσα Όλα τα έγγραφα που απαιτούνται για την διενέργεια του διαγωνισµού και την συµµετοχή σ'αυτόν συντάσσονται στην Ελληνική γλώσσα. Άρθρο 7ο Προέλευση -8-

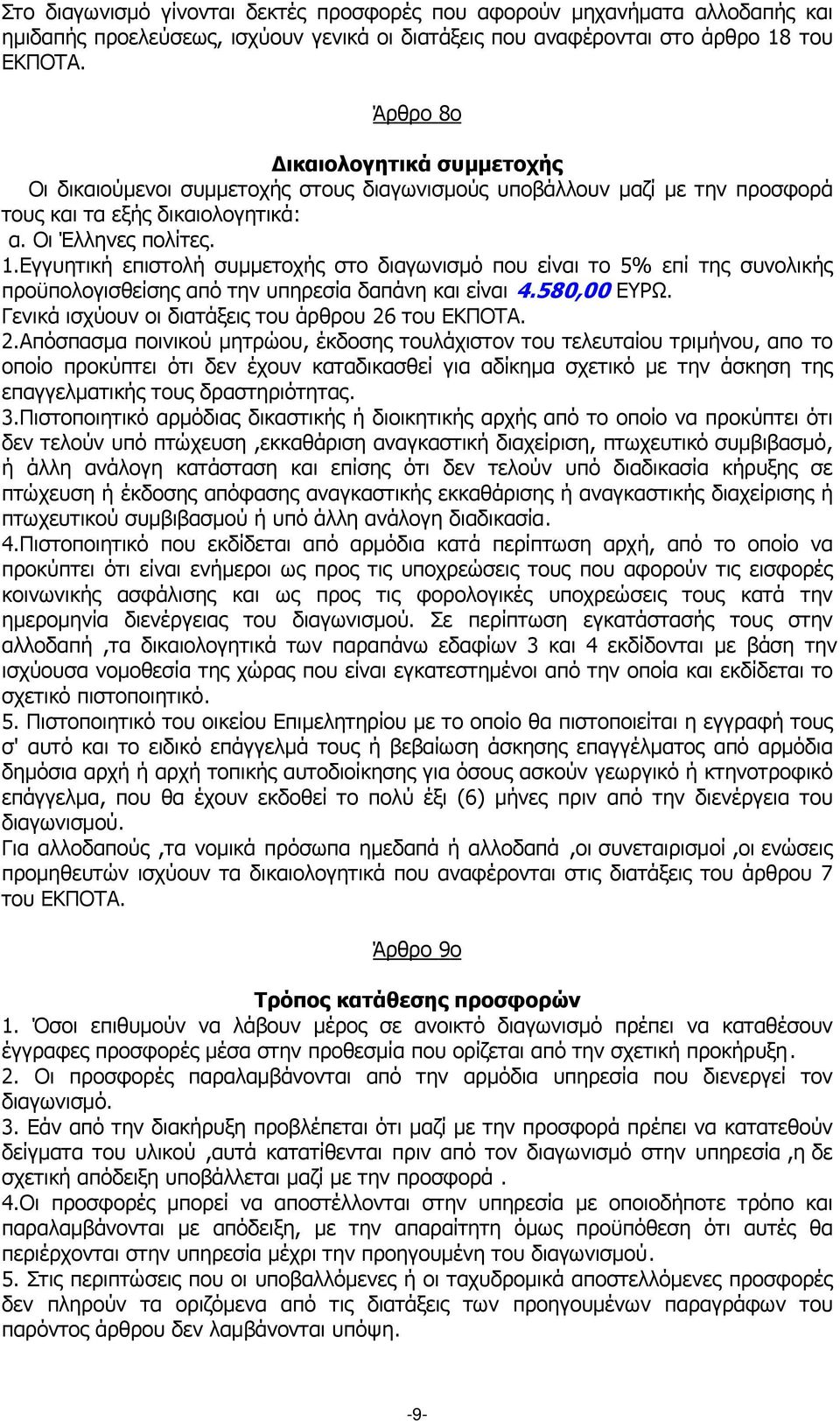

9 Στο διαγωνισµό γίνονται δεκτές προσφορές που αφορούν µηχανήµατα αλλοδαπής και ηµιδαπής προελεύσεως, ισχύουν γενικά οι διατάξεις που αναφέρονται στο άρθρο 18 του ΕΚΠΟΤΑ. Άρθρο 8ο ικαιολογητικά συµµετοχής Οι δικαιούµενοι συµµετοχής στους διαγωνισµούς υποβάλλουν µαζί µε την προσφορά τους και τα εξής δικαιολογητικά: α. Οι Έλληνες πολίτες. 1.Εγγυητική επιστολή συµµετοχής στο διαγωνισµό που είναι το 5% επί της συνολικής προϋπολογισθείσης από την υπηρεσία δαπάνη και είναι 4.580, ΕΥΡΩ. Γενικά ισχύουν οι διατάξεις του άρθρου 26 του ΕΚΠΟΤΑ. 2.Απόσπασµα ποινικού µητρώου, έκδοσης τουλάχιστον του τελευταίου τριµήνου, απο το οποίο προκύπτει ότι δεν έχουν καταδικασθεί για αδίκηµα σχετικό µε την άσκηση της επαγγελµατικής τους δραστηριότητας. 3.Πιστοποιητικό αρµόδιας δικαστικής ή διοικητικής αρχής από το οποίο να προκύπτει ότι δεν τελούν υπό πτώχευση,εκκαθάριση αναγκαστική διαχείριση, πτωχευτικό συµβιβασµό, ή άλλη ανάλογη κατάσταση και επίσης ότι δεν τελούν υπό διαδικασία κήρυξης σε πτώχευση ή έκδοσης απόφασης αναγκαστικής εκκαθάρισης ή αναγκαστικής διαχείρισης ή πτωχευτικού συµβιβασµού ή υπό άλλη ανάλογη διαδικασία. 4.Πιστοποιητικό που εκδίδεται από αρµόδια κατά περίπτωση αρχή, από το οποίο να προκύπτει ότι είναι ενήµεροι ως προς τις υποχρεώσεις τους που αφορούν τις εισφορές κοινωνικής ασφάλισης και ως προς τις φορολογικές υποχρεώσεις τους κατά την ηµεροµηνία διενέργειας του διαγωνισµού. Σε περίπτωση εγκατάστασής τους στην αλλοδαπή,τα δικαιολογητικά των παραπάνω εδαφίων 3 και 4 εκδίδονται µε βάση την ισχύουσα νοµοθεσία της χώρας που είναι εγκατεστηµένοι από την οποία και εκδίδεται το σχετικό πιστοποιητικό. 5. Πιστοποιητικό του οικείου Επιµελητηρίου µε το οποίο θα πιστοποιείται η εγγραφή τους σ' αυτό και το ειδικό επάγγελµά τους ή βεβαίωση άσκησης επαγγέλµατος από αρµόδια δηµόσια αρχή ή αρχή τοπικής αυτοδιοίκησης για όσους ασκούν γεωργικό ή κτηνοτροφικό επάγγελµα, που θα έχουν εκδοθεί το πολύ έξι (6) µήνες πριν από την διενέργεια του διαγωνισµού. Για αλλοδαπούς,τα νοµικά πρόσωπα ηµεδαπά ή αλλοδαπά,οι συνεταιρισµοί,οι ενώσεις προµηθευτών ισχύουν τα δικαιολογητικά που αναφέρονται στις διατάξεις του άρθρου 7 του ΕΚΠΟΤΑ. Άρθρο 9ο Τρόπος κατάθεσης προσφορών 1. Όσοι επιθυµούν να λάβουν µέρος σε ανοικτό διαγωνισµό πρέπει να καταθέσουν έγγραφες προσφορές µέσα στην προθεσµία που ορίζεται από την σχετική προκήρυξη. 2. Οι προσφορές παραλαµβάνονται από την αρµόδια υπηρεσία που διενεργεί τον διαγωνισµό. 3. Εάν από την διακήρυξη προβλέπεται ότι µαζί µε την προσφορά πρέπει να κατατεθούν δείγµατα του υλικού,αυτά κατατίθενται πριν από τον διαγωνισµό στην υπηρεσία,η δε σχετική απόδειξη υποβάλλεται µαζί µε την προσφορά. 4.Οι προσφορές µπορεί να αποστέλλονται στην υπηρεσία µε οποιοδήποτε τρόπο και παραλαµβάνονται µε απόδειξη, µε την απαραίτητη όµως προϋπόθεση ότι αυτές θα περιέρχονται στην υπηρεσία µέχρι την προηγουµένη του διαγωνισµού. 5. Στις περιπτώσεις που οι υποβαλλόµενες ή οι ταχυδροµικά αποστελλόµενες προσφορές δεν πληρούν τα οριζόµενα από τις διατάξεις των προηγουµένων παραγράφων του παρόντος άρθρου δεν λαµβάνονται υπόψη. -9-

10 6. Προσφορές που περιέρχονται στην υπηρεσία µε οποιοδήποτε τρόπο πριν από την διενέργεια του διαγωνισµού,δεν αποσφραγίζονται αλλά παραδίδονται στα αρµόδια όργανα που παραλαµβάνουν τις προσφορές προ της εκπνοής της προθεσµίας που καθορίζεται από την προκήρυξη,προκειµένου να αποσφραγισθούν µαζί µε τις άλλες που κατατέθηκαν µε την προαναφερόµενη διαδικασία. Επίσης επιστρέφονται χωρίς να αποσφραγιστούν και οι προσφορές που υποβάλλονται ή περιέρχονται στην υπηρεσία µε οποιοδήποτε τρόπο εκπρόθεσµα. 7.Στόν φάκελο κάθε προσφοράς πρέπει να αναγράφονται ευκρινώς: α. Η λέξη ΠΡΟΣΦΟΡΑ µε κεφαλαία γράµµατα. β. Ο πλήρης τίτλος της αρµόδιας υπηρεσίας που διενεργεί την προµήθεια. γ. Ο αριθµός της διακήρυξης. δ. Η ηµεροµηνία διενέργειας του διαγωνισµού. ε. Τα στοιχεία του αποστολέα. Άρθρο 10ο Προσφορές Οι προσφορές υποβάλλονται µέσα σε φάκελο καλά σφραγισµένο σε δύο αντίγραφα, ο οποίος θα φέρει τις ενδείξεις που αναφέρονται στο παραπάνω άρθρο 8 της παρούσης. Προσφορές που υποβάλλονται ανοικτές, δεν γίνονται αποδεκτές. Μέσα στο φάκελο προσφοράς τοποθετούνται όλα τα σχετικά µε την προσφορά στοιχεία και ειδικότερα ως εξής: α. Σε περίπτωση που ο διαγωνισµός γίνεται µε κριτήριο την χαµηλότερη µόνο τιµή, στον κυρίως φάκελο προσφοράς τοποθετούνται όλα τα ζητούµενα δικαιολογητικά, η εγγύηση συµµετοχής και τα τεχνικά στοιχεία της προσφοράς. Τα οικονοµικά στοιχεία της προσφοράς τοποθετούνται σε χωριστό φάκελλο, µέσα στον κυρίως φάκελλο, µε την ένδειξη << ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ >>. β. Σε περίπτωση που ο διαγωνισµός γίνεται µε κριτήριο τη συµφερότερη προσφορά, στον κυρίως φάκελο προσφοράς τοποθετούνται όλα τα ζητούµενα δικαιολογητικά και η εγγύηση συµµετοχής Τα τεχνικά, καθώς και τα λοιπά στοιχεία της προσφοράς, όπως κατατάσσονται στις οµάδες που αναφέρονται σε παρακάτω άρθρο της παρούσης, τοποθετούνται σε χωριστό σφραγισµένο φάκελο, µέσα στον κυρίως φάκελο, µε την ένδειξη << ΤΕΧΝΙΚΗ ΠΡΟΣΦΟΡΑ >>.Τα οικονοµικά στοιχεία της προσφοράς τοποθετούνται σε χωριστά σφραγισµένο φάκελο επίσης µέσα στον κυρίως φάκελο µε την ένδειξη << ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ >>. 2. Οι φάκελοι τεχνικής και οικονοµικής θα φέρουν και τις ενδείξεις του κυρίως φακέλου. 3. Σε περίπτωση που τα τεχνικά στοιχεία της προσφοράς δεν είναι δυνατόν, λόγω µεγάλου όγκου, να τοποθετηθούν στον κυρίως φάκελο, τότε αυτά συσκευάζονται ιδιαίτερα και ακολουθούν τον κυρίως φάκελο µε την ένδειξη << ΠΑΡΑΡΤΗΜΑ ΠΡΟΣΦΟΡΑΣ >> και τις λοιπές ενδείξεις του κυρίως φακέλου. 4. Οι προσφορές δεν πρέπει να έχουν ξέσµατα, σβυσίµατα, προσθήκες, διορθώσεις. Εάν υπάρχει στην προσφορά οποιαδήποτε διόρθωση, αυτή πρέπει να είναι καθαρογραµµένη και µονογραµµένη από τον προσφέροντα, η δε επιτροπή διενέργειας του διαγωνισµού παραλαµβάνει και αποσφραγίζει τις προσφορές και κατά τον έλεγχο καθαρογράφει την τυχόν διόρθωση και µονογράφει και σφραγίζει αυτή. Η προσφορά απορρίπτεται όταν υπάρχουν σ'αυτή διορθώσεις οι οποίες την καθιστούν ασαφή κατά την κρίση του οργάνου αξιολόγησης των προσφορών. 5. Ο προσφέρων θεωρείται ότι αποδέχεται πλήρως και ανεπιφυλάκτως όλους τους όρους της διακήρυξης, εκτός εάν κατά περίπτωση στην προσφορά του ρητά αναφέρει τα σηµεία εκείνα τα οποία τυχόν δεν αποδέχεται. Στην περίπτωση αυτή πρέπει ο προσφέρων να αναφέρει στη προσφορά του τους όρους της προσφοράς που είναι διαφορετικοί από τους όρους της διακήρυξης,προκειµένου να αξιολογηθούν. Μετά την κατάθεση της -10-

11 προσφοράς δεν γίνεται αποδεκτή αλλά απορρίπτεται ως απαράδεκτη κάθε διευκρίνιση, τροποποίηση ή απόκρουση όρου της διακήρυξης ή της προσφοράς. ιευκρινίσεις δίνονται από τον προσφεύγοντα µόνο όταν ζητούνται από την επιτροπή διαγωνισµού, είτε ενώπιον της είτε ύστερα από έγγραφο της υπηρεσίας. Από τις διευκρινίσεις που δίνονται σύµφωνα µε τα παραπάνω, λαµβάνονται υπόψη µόνο εκείνες που αναφέρονται στα σηµεία που ζητήθηκαν. Άρθρο 11ο Χρόνος ισχύος των προσφορών 1. Οι προσφορές ισχύουν και δεσµεύουν τους προµηθευτές για 60 ηµέρες από την εποµένη της διενέργειας του διαγωνισµού, καθώς και για τον χρόνο που αποδέχθηκαν να παρατείνουν την προσφορά τους. 2. Προσφορά που ορίζει χρόνο ισχύος µικρότερο του προβλεποµένου από την διακήρυξη, απορρίπτεται ως απαράδεκτη. 3. Η ισχύς της προσφοράς µπορεί να παρατείνεται, εφόσον ζητηθεί από την υπηρεσία, πριν από την λήξη της, κατ' ανώτατο όριο για χρονικό διάστηµα ίσο µε το προβλεπόµενο από την διακήρυξη Μετά τη λήξη και του παραπάνω ανωτάτου ορίου χρόνου παράτασης ισχύος της προσφοράς, µαταιώνονται τα αποτελέσµατα του διαγωνισµού µε την επιφύλαξη των διατάξεων των άρθρων 20 παρ 5 και 23 παρ. 2. Άρθρο 12ο Αντιπροσφορές Στους διαγωνισµούς δεν γίνονται δεκτές αντιπροσφορές και σε περίπτωση υποβολής τους απορρίπτονται, ως απαράδεκτες. Άρθρο 13ο Ενστάσεις προ της υπογραφής της σύµβασης 1.Ενσταση κατά της διακήρυξης του διαγωνισµού ή της νοµιµότητας διενέργειας του, ή της συµµετοχής προµηθευτή σ'αυτόν, υποβάλλεται εγγράφως ως εξής: α. Κατά της διακήρυξης του διαγωνισµού, στην αρµόδια για την διενέργεια του διαγωνισµού υπηρεσία, µέσα στο µισό του χρονικού διαστήµατος από την δηµοσίευση της διακήρυξης µέχρι την ηµεροµηνία υποβολής των προσφορών, σύµφωνα µε τις διατάξεις του ΕΚΠΟΤΑ άρθρο 15 παρ. 1α. β. Κατά της νοµιµότητας της διενέργειας του διαγωνισµού ή της συµµετοχής σ'αυτόν, µόνο από προµηθευτή που συµµετέχει στον διαγωνισµό ή αποκλειστικά απ'αυτόν σε οποιοδήποτε στάδιο της διαδικασίας του και για λόγους που ανακύπτουν κατά το αντίστοιχο στάδιο, στην αρµόδια για την διενέργεια διαγωνισµού, µέχρι και την εποµένη εργάσιµη ηµέρα από την ανακοίνωση του αντιστοίχου σταδίου. Η ένσταση αυτή δεν επιφέρει αναβολή ή διακοπή του διαγωνισµού, αλλά εξετάζεται κατά την αξιολόγηση των αποτελεσµάτων του διαγωνισµού από το αρµόδιο όργανο. Το όργανο αυτό υποβάλλει την ένσταση µε αιτιολογηµένη γνωµοδότησή του στη δηµαρχιακή επιτροπή που αποφαίνεται τελικά. 2. Οι ανωτέρω αποφάσεις της δηµαρχιακής επιτροπής καθώς και οι αποφάσεις τους γενικά που αφορούν την κατακύρωση του διαγωνισµού ελέγχονται για την νοµιµότητά τους και είναι δυνατή η προσβολή τους στον οικείο νοµάρχη κατά τις διατάξεις του.κ.κ. όπως αυτός ισχύει κάθε φορά. 3. Ενστάσεις που υποβάλλονται για οιουσδήποτε άλλους από τους προαναφερόµενους λόγους, προ της υπογραφής της σύµβασης δεν γίνονται δεκτές. -11-

12 Άρθρο 14ο Προσφερόµενη τιµή 1. Με την προσφορά η τιµή του προς προµήθεια υλικού δίνεται ανά µονάδα, όπως καθορίζεται στην διακήρυξη. Στην τιµή περιλαµβάνονται οι τυχών υπέρ τρίτων κρατήσεις ως και κάθε άλλη επιβάρυνση, εκτός από το Φ.Π.Α. για παράδοση του υλικού στο ήµο που προβλέπεται στη διακήρυξη. 2. Η προσφερόµενη τιµή θα είναι σε ΕΥΡΩ. 3. Εάν η προσφερόµενη τιµή είναι σε άλλο νόµισµα ισχύουν οι διατάξεις του ΕΚΠΟΤΑ που αναφέρονται στο άρθρο 16. Άρθρο 15ο Αποσφράγιση των προσφορών και ανακοίνωση τιµών 1.Το αρµόδιο Όργανο παραλαβής και αποσφράγισης προσφορών προβαίνει στην έναρξη της διαδικασίας αποσφράγισης των προσφορών την ηµεροµηνία και ώρα που ορίζεται από την σχετική προκήρυξη.προσφορές που υποβάλλονται στο παραπάνω όργανο µετά την έναρξη διαδικασίας αποσφράγισης δεν αποσφραγίζονται αλλά παραδίδονται στην υπηρεσία για επιστροφή, ως εκπρόθεσµες. Η αποσφράγιση γίνεται µε την παρακάτω διαδικασία: Ο διαγωνισµός γίνεται µε κριτήριο τη συµφερότερη προσφορά, αποσφραγίζεται ο κυρίως φάκελος καθώς και ο φάκελος της τεχνικής προσφοράς,µονογράφονται δε και σφραγίζονται από το παραπάνω όργανο όλα δικαιολογητικά και τα στοιχεία της τεχνικής προσφοράς κατά φύλλο. Ο φάκελος της οικονοµικής προσφοράς δεν αποσφραγίζεται αλλά µονογράφεται και σφραγίζεται από το παραπάνω όργανο µέχρι να κριθεί η προσφορά εάν είναι σύµφωνη µε την τεχνική περιγραφή της διακήρυξης. 2. Μετά την αποσφράγιση των προσφορών το παραπάνω όργανο προβαίνει στην καταχώρηση αυτών που υποβάλλουν προσφορές, καθώς και των δικαιολογητικών που υπέβαλαν σε πρακτικό το οποίο υπογράφει και σφραγίζει. Σε νέα συνεδρίαση της επιτροπής που η ηµεροµηνία της αναφέρεται στη διακήρυξη ανοίγονται οικονοµικές προσφορές.κατά τα λοιπά ισχύουν οι διατάξεις που ορίζονται στο άρθρο 19 του ΕΚΠΟΤΑ. Άρθρο 16ο ασµοί Οι διαγωνιζόµενοι πρέπει να έχουν υπόψιν τους ότι ο ήµος απαλλάσσεται της καταβολής δασµών κατά τον εκτελωνισµό των υλικών που εισάγονται από άλλες χώρες. Άρθρο 17ο ηµοσίευση Η περίληψη της διακήρυξης που έχει συνταχθεί µε το υπόδειγµα προκήρυξης διαγωνισµού που υπάρχει στον ΕΚΠΟΤΑ και δηµοσιεύεται µία φορά σε οικονοµικό ή ηµερήσιο τύπο σύµφωνα µε τις διατάξεις του άρθρου 5 του ΕΚΠΟΤΑ. Η δαπάνη για την δηµοσίευση της διακήρυξης στον Ελληνικό τύπο βαρύνει τον ανάδοχο, στη δε Επίσηµη Εφηµερίδα των Ευρωπαϊκών Κοινοτητων, τις κοινότητες. -12-

13 ΠΑΡΑΡΤΗΜΑ Γ' ΑΞΙΟΛΟΓΗΣΗ ΠΡΟΣΦΟΡΩΝ ΜΕ ΚΡΙΤΗΡΙΟ ΚΑΤΑΚΥΡΩΣΗΣ ΤΗ ΧΑΜΗΛΟΤΕΡΗ ΤΙΜΗ 1. Στην αξιολόγηση των προσφορών, όταν για την τελική επιλογή του προµηθευτή είναι κριτήριο η χαµηλότερη τιµή, λαµβάνονται υπόψη κυρίως τα παρακάτω στοιχεία. - Η συµφωνία της προσφοράς προς τους όρους και τις τεχνικές προδιαγραφές της διακήρυξης και της πρόσκλησης. - Ο ανταγωνισµός που αναπτύχθηκε. - Η προσφερόµενη τιµή σε σχέση µε τιµές που προσφέρθηκαν σε προηγούµενους διαγωνισµούς και την τρέχουσα στην αγορά τιµή, για όµοιο ή παρεµφερές υλικό. Η κατακύρωση, τελικά, γίνεται στον προµηθευτή, του οποίου η προσφορά είναι αποδεκτή µε βάση τους καθοριζόµενους στις τεχνικές προδιαγραφές και τη διακήρυξη ουσιώδεις όρους, που προσφέρει την χαµηλότερη τιµή. -13-

14 ΠΑΡΑΡΤΗΜΑ Ε' ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΡΑΚΛΕΙΟΥ ΗΜΟΣ ΦΑΙΣΤΟΥ /ΝΣΗ ΠΟΛΕΟ ΟΜΙΑΣ & ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΗΜΟΣ: Φαιστού ΤΙΤΛΟΣ: Προµήθεια εξαρτηµάτων άρδευσης για ένα έτος ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ Κολλεκτέρ: Θα είναι κατασκευασµένο από χαλυβδοσωλήνα βαρέως τύπου Φ75 και θα είναι βαµµένο µε δύο στρώσεις µίνιου. Στο οριζόντιο τµήµα του κολλεκτέρ θα τοποθετηθούν µε ηλεκτροκόλληση δέκα παροχές από θηλυκό µαστό 1''. Το µήκος του οριζόντιου τµήµατος θα είναι 1,0m. Στο σηµείο που θα τοποθετηθεί ο ορθοστάτης θα συγκολληθεί φλάντζα τόρνου Φ80. Το κολλεκτέρ θα παραδοθεί βαµµένο µε δύο στρώσεις µίνιου. Αεραεξαγωγός διπλής ενέργειας: Το κυρίως σώµα θα είναι κατασκευασµένο από χυτοσίδηρο GG25, ο πλωτήρας θα είναι κατασκευασµένος από πολυπροπυλένιο ενώ η µεµβράνη από σιλικόνη. Ο δακτύλιος στεγανότητας θα είναι κατασκευασµένος από Ο- ring EPDM ενώ ο άξονας θα είναι κατασκευασµένος από ανοξείδωτο χάλυβα. Βάνες ελαστικής έµφραξης: Σύµφωνα µε το φυλλάδιο τεχνικών προδιαγραφών της µελέτης. Χαλύβδινα εξαρτήµατα (ταφ, γωνίες, τάπες): Χαλύβδινα, επιψευδαργυρωµένα (γαλβανισµένα) εν θερµώ κατά ΕΛΟΤ 284. Στα άκρα τους θα υπάρχει κοχλιωτό σπείρωµα το οποίο θα συνεργάζεται πλήρως µε τους αντίστοιχους σωλήνες. Η διαδικασία που θα ακολουθείται είναι η βύθιση των εξαρτηµάτων σε µπάνιο ψευδαργύρου για πάχος επιψευδαργύρωσης 70µm. Στη συνέχεια θα γίνεται ανόπτηση και κατόπιν πρόσθετη αντιδιαβρωτική προστασία για την επικάλυψη µε λεπτής στρώσης λιπαντικού. Μανσόν: σύνδεσµος µανσόν από υλικό u-pvc 16 ΑΤΜ µε λάστιχα, για σύνδεση πλαστικών σωληνώσεων u-pvc πίεσης, σύµφωνα µε τις πρότυπες προδιαγραφές ΕΛΟΤ 9, διαφόρων διαστάσεων. Ορειχάλκινο ρακόρ σύσφιξης. Ο σύνδεσµος µηχανικής σύσφιξης (ρακόρ) θα τοποθετείται στο άκρο αγωγού πολυαιθυλενίου για την εξασφάλιση της δυνατότητας σύνδεσης µε σπείρωµα 1/2" ή 3/4'' και θα χρησιµοποιείται σε δίκτυα πόσιµου νερού. Ο σύνδεσµος θα κατασκευάζεται σύµφωνα µε το DIN 8076 και θα αποτελείται από τα εξής: - Κέλυφος συνδέσµου - Περικόχλιο σύσφιξης - ακτύλιος αγκύρωσης - ακτύλιος ακαµψίας - ακτύλιος στεγανότητας Ο σύνδεσµος θα πρέπει από τη µία πλευρά να συνδέεται επί του αγωγού πολυαιθυλενίου και από την άλλη να διαµορφώνει απόληξη αρσενικού µεταλλικού σπειρώµατος 3/4 ή 1/2'' και θα συνδέεται επί αγωγού µε θηλυκό σπείρωµα. Η σύνδεση επί του αγωγού πολυαιθυλενίου θα γίνεται µε µηχανικό τρόπο, αποκλειόµενης της αυτογενούς συγκόλλησης. Με τη σύνδεση πρέπει να εξασφαλίζονται η στεγάνωση και η αγκύρωση. Το υλικό κατασκευής του κέλυφους και του περικόχλιου σύσφιξης πρέπει να είναι ορείχαλκος (τύπου CW614 N ή CW617 κατά ΕΝ12164/12163) ή ανοξείδωτος χάλυβας. -14-

15 Ο δακτύλιος Αγκύρωσης θα είναι ορείχαλκος (τύπου CW614 N ή CW617 N κατά ΕΝ12164/12163) ή ανοξείδωτος χάλυβας ή θερµοπλαστικό υλικό κατάλληλης αντοχής χωρίς φαινόµενα γήρανσης, π.χ. ακετάλη. Ο δακτύλιος ακαµψίας θα είναι ανοξείδωτος χάλυβας ή ορείχαλκος (τύπου CW614 N ή CW617 N κατά ΕΝ12164/12163). Ο δακτύλιος στεγανότητας θα είναι φυσικό καουτσούκ EPDM, NBR ή ισοδύναµο. Κρουνοί: Οι βάνες διακόπτες θα είναι σφαιρικοί (ball valve) και θα αποτελούνται από τα παρακάτω τµήµατα: Σώµα διακόπτη το οποίο θα είναι από σφυρήλατο ορείχαλκο. Βαλβίδα σφαιρική, ορειχάλκινη. Στέλεχος βαλβίδας ορειχάλκινο µε ενισχυµένη βάση µε PTFE. Λαβή χαλύβδινη µε πλαστικοποιηµένη επένδυση ή επιχρωµιωµένη στις εµφανείς θέσεις. Η έδρα της λαβής θα είναι ενισχυµένη µε TFE. Οι βάνες διακόπτες θα συνδέονται στις σωλήνες µε κοχλιώσεις (βιδωτά άκρα). Θα είναι κατάλληλοι για ονοµαστική πίεση ΡΝ16 και για θερµοκρασία µέχρι 120 ο C. Οι εµφανείς διακόπτες θα έχουν επιχρωµιωµένο σώµα και λαβή. Οι ορειχάλκινοι σύνδεσµοι, που θα χρησιµοποιηθούν για σύνδεση σωλήνων διαφόρων υλικών (µολυβδοσωλήνων και σωλήνων από PVC), θα είναι κατασκευασµένοι από ερυθρό ορείχαλκο άριστης ποιότητας, µήκους τουλάχιστον 0,10m και βάρους όχι µικρότερο από αυτό που ορίζουν οι κανονισµοί. Τα ορειχάλκινα κοχλιωτά ρακόρ, που χρησιµοποιούνται για σύνδεση σωλήνων διαφόρων υλικών, πρέπει να είναι από βαρή ορείχαλκο ή σωλήνες από ορείχαλκο. ιαφραγµατική βαλβίδα πίεσης διπλού θαλάµου: Το υλικό κατασκευής του κορµού των βαλβίδων θα είναι χυτοσίδηρος σφαιροειδούς γραφίτη GGG25 κατά DIN 1691 ή χυτοσίδηρος σφαιροειδούς γραφίκη GGG40 κατά DIN Το διάφραγµα του ενεργοποιητή, θα είναι µεµβράνη νεοπρενίου ενισχυµένο µε πλαστικές ίνες, πολύ µεγάλης αντοχής και ελαστικότητας. Θα χωρίζει το θάλαµο, που δηµιουργείται µεταξύ της βάσης του ενεργοποιητή και του καλύµµατος σε δύο µέρη, τα οποία θα αυξοµειώνονται ανάλογα µε τις πιέσεις που θα δέχεται το διάφραγµα. Η µεµβράνη θα συσφίγγεται στα άκρα µε ανοξείδωτα µπουλώνια και θα συγκρατείται από δύο δίσκους ορείχαλκου κατά DIN 1705 CuSn12 ή χάλυβα GS45. Θα φέρει δίσκο έµφραξης από ορείχαλκο κατά DIN 1705 ή από χάλυβα GS45, στον οποίο θα ενσωµατώνεται ελαστική ροδέλα από EPDM για τέλεια φραγή. Μεταξύ της βάσης του ενεργοποιητή και του δίσκου έµφραξης θα προσαρµόζεται ελατήριο ανοξείδωτο AISI 316, το οποίο θα δηµιουργεί την πίεση φραγής. Η πίεση εισόδου θα είναι 16atm και η πίεση εξόδου θα ρυθµίζεται από 0 έως 6atm. Μαζί µε την βαλβίδα θα παραδοθεί και ρυθµιστής πίεσης ο οποίος θα µειώνει, ρυθµίζει και θα διατηρεί την πίεση εξόδου σταθερή. Λοιπά στοιχεία τεχνικής προσφοράς Ο χρόνος παράδοσης των προσφερόµενων ειδών θα είναι κατ' ελάχιστο πενήντα (50) ηµερολογιακές ηµέρες από την υπογραφή της σύµβασης και θα υποβληθεί σχετική υπεύθυνη δήλωση. Η εγγύηση καλής λειτουργίας των προσφερόµενων ειδών θα είναι ένα έτος κατ' ελάχιστο προσµετρούµενη από την ηµεροµηνία παραλαβής. Για τον χρόνο παράδοσης και την εγγύηση καλής λειτουργίας οι συµµετέχοντες θα υποβάλουν σχετική υπεύθυνη δήλωση. Οι κατασκευαστές των προσφερόµενων ειδών θα διαθέτουν πιστοποίηση ISO 90 για κατασκευή και εµπορία των ζητουµένων ειδών. Φωτοαντίγραφο του πιστοποιητικού θα υποβληθεί στην τεχνική προσφορά. Μοίρες 14/03/

16 Οι Συντάξαντες Φλουρής Εµµανουήλ -16-

17 ΠΑΡΑΡΤΗΜΑ ΣΤ' ΥΠΟ ΕΙΓΜΑ ΕΓΓΥΗΤΙΚΗΣ ΕΠΙΣΤΟΛΗΣ ΣΥΜΜΕΤΟΧΗΣ Ονοµασια Τραπεζας... Καταστηµα... Ηµεροµηνια εκδοσης... ΕΥΡΩ... Προς ΕΓΓΥΗΤΙΚΗ ΕΠΙΣΤΟΛΗ ΣΥΜΜΕΤΟΧΗΣ ΑΡ...ΕΥΡΩ... Εχουµε την τιµη να σας γνωρισουµε οτι εγγυωµεθα δια της παρουσας επιστολης ανεκκλητα και ανεπιφυλακτα,παραιτουµενοι του δικαιωµατος της διαιρεσεως και διζησεως µεχρι του ποσου των ΕΥΡΩ...υπερ της Εταιρειας /ΝΣΗ... συµµετοχη της εις τον διενεργουµενο διαγωνισµο της......για την προµηθεια......συµφωνα µε την υπ'αριθ... /ξη σας. Η παρουσα εγγυηση καλυπτει µονο τις απο την συµµετοχη εις τον ανωτερω διαγωνισµο απορρεουσες υποχρεωσεις της εν λογω Εταιρειας καθ'ολο τον χρονο ισχυος της. Το παραπανω ποσο τηρουµε στη διαθεση σας και θα καταβληθει ολικα η'µερικα χωρις καµµια απο µερος µας αντιρρηση η'ενσταση και χωρις να ερευνηθει το βασιµο ή µη της απαιτησης µεσα σε τρεις (3) ηµερες απο απλη εγγραφη ειδοποιηση σας. Σε περιπτωση καταπτωσης της εγγυησης τα ποσα της καταπτωσης υποκειται στο εκαστοτε ισχυον παγια τελος χαρτοσηµου. Αποδεχοµαστε να παρατεινοµε την ισχυ της εγγυησης υστερα απο απλο εγγραφο της Υπηρεσιας σας,µε την προυποθεση οτι το σχετικο αιτηµα σας θα µας υποβληθει πριν απο την ηµεροµηνια ληξης της. Η παρουσα ισχυει µεχρι και την... (ΣΗΜΕΙΩΣΗ:Για την Τραπεζα ο χρονος ισχυος πρεπει να ειναι µεγαλυτερος ενα (1) µηνα του χρονου ισχυος της προσφορας, οπως σχετικα αναφερεται στη /ξη). Βεβαιουται υπευθυνα οτι το ποσο των εγγυητικων µας επιστολων που εχουν δοθει στο ηµοσιο και τα ΝΠ, συνυπολογιζοντας και το ποσο της παρουσας,δεν υπερβαινει το οριο των εγγυησεων που εχει καθορισθει απο το Υπουργειο Οικονοµικων για την Τραπεζα µας. -17-

18 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΡΑΚΛΕΙΟΥ ΗΜΟΣ ΦΑΙΣΤΟΥ /ΝΣΗ ΠΟΛΕΟ ΟΜΙΑΣ & ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΗΜΟΣ: Φαιστού ΤΙΤΛΟΣ: Προµήθεια εξαρτηµάτων άρδευσης για ένα έτος Π Ρ Ο Υ Π Ο Λ Ο Γ Ι Σ Μ Ο Σ Α/Α ΠΕΡΙΓΡΑΦΗ ΜΟΝΑ Α ΠΟΣΟΤ. ΤΙΜΗ Μ. Μ ΑΠΑΝΗ 1 Ακροσωλήνιο 3'' λέπι λέπι Τεµ. 30, 3,20 96, 2 Ακροσωλήνιο Φ50 λέπι λέπι Τεµ. 20, 1,50 30, 3 Ακροσωλήνιο Φ50 λέπι πάσο Τεµ. 20, 1,50 30, 4 Ακροσωλήνιο Φ63 λέπι λέπι Τεµ. 150, 1,80 270, 5 Ακροσωλήνιο Φ63 λέπι πάσο Τεµ. 150, 1,80 270, 6 Ακροσωλήνιο Φ90 λέπι πάσο Τεµ. 40, 3,20 128, 7 Βάνα 1'' full way Τεµ. 80, 6, 480, 8 Μούφα 3/4'' Τεµ. 20, 0,33 6, Βάνα 2''ορειχάλκινη Τεµ. 60, 15,10 906, 10 Βάνα 2 1/2''ορειχάλκινη Τεµ. 40, 39, , 11 Βάνα 3''ορειχάλκινη Τεµ. 40, 45, 1.8 8, 12 Βάνα 2 1/2'' (Φ65) ορειχάλκινη Τεµ. 40, 40, 1.6 6, 13 Τάπα αρσενική 1'' Τεµ. 50, 0,50 25, 14 Βίδα 5/8''x5cm γαλβανισµένη µε παξιµάδι 15 Βίδα 5/8''x6cm γαλβανισµένη µε παξιµάδι 16 Γωνία Φ50 θηλυκό πάσο 17 Γωνία Φ50 µέσα έξω πάσο 18 Γωνία Φ63 θηλυκό πάσο 19 Γωνία Φ63 µέσα έξω πάσο Τεµ. 350, 0,50 175, Τεµ. 4, 0,55 220, Τεµ. 80, 3,40 272, Τεµ. 75, 3,60 270, Τεµ 1, 3,90 390, Τεµ 50, 4,50 225, 20 Γωνία Φ75 θηλυκό πάσο Τεµ 20, 12,50 250, 18

19 21 Γωνία Φ75 µέσα έξω πάσο Τεµ 70, 13, 910, 22 Σφικτήρας ενισχυµένος 2 1/2'' Τεµ 150, 1,40 210, 23 Σφικτήρας ενισχυµένος 2'' Τεµ 4, 0,90 360, 24 Σφικτήρας Φ50 απλός Τεµ 1, 0,90 90, 25 Σφικτήρας ενισχυµένος Φ90 Τεµ 1, 1,60 160, 26 Λινάρι 60gr Τεµ. 20, 0,50 10, 27 Κρουνός σφαιρικός απλός 1'' Τεµ. 40, 6,50 260, 28 Λάστιχο Φ50/6atm m 2, 1, 2, 29 Λάστιχο Φ63/6atm m 5, 1,50 750, 30 Λάστιχο Φ75/6atm m 3, 2,20 660, 31 Λάστιχο Φ90/6atm m 5, 3, 1.5 5, 32 Μανσόν PVC Φ90/10atm µε δύο ελαστικούς δακτύλιους 33 Μανσόν PVC Φ110/10atm µε δύο ελαστικούς δακτύλιους 34 Μανσόν PVC Φ140/10atm µε δύο ελαστικούς δακτύλιους 35 Μανσόν PVC Φ160/10atm µε δύο ελαστικούς δακτύλιους Τεµ. 150, 5, 750, Τεµ. 1, 7, 7, Τεµ. 90, 10,60 954, Τεµ. 1, 13, , 36 Μαστός 1'' Τεµ. 1, 0,40 40, 37 Μαστός 2'' Τεµ. 150, 1,50 225, 38 Μαστός 3'' Τεµ. 30, 7,20 216, 39 Μαστός 21/2'' Τεµ. 15, 6,10 91,50 40 Μούφα 1'' Τεµ. 20, 0,51 10,20 41 Μούφα 2'' Τεµ. 40, 3,40 136, 42 Μούφα Φ75 Τεµ. 20, 8,20 164, 43 Μούφα Φ90 Τεµ. 10, 9, 90, 44 Πλαστική σωλήνα PVC Φ110/12,5atm m 150, 4,10 615, 45 Ρακόρ 3'' Τεµ. 15, 24, 360, 46 Ρακόρ Φ50 κοχλιωτό Τεµ. 30, 1,60 48, 47 Βάνα 1/2'' Τεµ. 20, 2, 40, 48 Σύνδεσµος Φ63 ρακόρ ρακόρ Τεµ. 1, 4,50 450, 19

20 49 Σύνδεσµος Φ40 ρακόρ ρακόρ Τεµ. 40, 2, 80, 50 Βάνα φλοτέρ Φ80 µε άξονα και φούσκα 51 Βάνα φλοτέρ Φ1 µε άξονα και φούσκα Τεµ. 15, 122, , Τεµ. 7, 185, , 52 Ελαστικός δακτύλιος Φ2 Τεµ. 60, 1,60 96, 53 Αεραεξαγωγός διπλής ενέργειας Φ65/16atm Τεµ. 15, 1, 1.5 5, 54 Φλάντζα ελαστική Φ50 Τεµ. 50, 0,55 27,50 55 Μαστός 1 1/4'' Τεµ. 60, 0,70 42, 56 Μαστός 1 1/2'' Τεµ. 60, 0,80 48, 57 Βάνα 2'' full way Τεµ. 25, 24,30 607,50 58 Βάνα 1 1/2'' full way Τεµ. 35, 15, 525, 59 Βάνα 1 1/4'' full way Τεµ. 35, 10, 350, 60 Σωλήνα Φ225/12,5atm m 90, 20, 1.8 8, 61 Μανσόν Φ225/10atm µε δύο ελαστικούς δακτύλιους 62 Συστολή Αγγλίας 3''x1 1/2'' 63 Συστολή Αγγλίας 2 1/2''x2'' 64 Συστολή Αγγλίας 2 1/2''x1 1/2'' 65 Συστολή Αγγλίας 2 1/2''x1 1 /4'' 66 Συστολή Αγγλίας 2''x1 1/2'' Τεµ. 20, 34, 680, Τεµ. 19, 17,09 324,71 Τεµ. 20, 11,50 230, Τεµ. 20, 11,50 230, Τεµ. 20, 11,50 230, Τεµ. 20, 4,30 86, 67 Συστολή Αγγλίας 2''x1'' Τεµ. 20, 4,30 86, 68 Συστολή Αγγλίας 1 1/2''x1 1/4'' 69 Συστολή Αγγλίας 1 1/2''x1'' 70 Συστολή Αγγλίας 1 1/4''x1'' 71 Συστολή Αµερικής 3''x1 1/2'' 72 Συστολή Αµερικής 2 1/2''x2'' Τεµ. 20, 3,20 64, Τεµ. 20, 3,20 64, Τεµ. 20, 2,20 44, Τεµ. 20, 7,40 148, Τεµ. 20, 5,70 114, 73 Συστολή Αµερικής 2 1/2''x1 1/2'' Τεµ. 20, 5,70 114, 20

21 74 Συστολή Αµερικής 2 1/2''x1 1/4'' 75 Συστολή Αµερικής 2''x1 1/2'' 76 Συστολή Αµερικής 2''x1 1/4'' 77 Συστολή Αµερικής 2''x1'' 78 Συστολή Αµερικής 1 1/2''x1 1/4'' 79 Συστολή Αµερικής 1 1/2''x1'' 80 Συστολή Αµερικής 1 1/4''x1'' 81 Πλαστική τάπα αρσενική 1'' µε πάσο 82 Πλαστική τάπα αρσενική 1 1/4'' µε πάσο 83 Πλαστική τάπα αρσενική 1 1/2'' µε πάσο 84 Πλαστική τάπα αρσενική 2'' µε πάσο 85 Πλαστική τάπα αρσενική 2 1/2'' µε πάσο 86 Πλαστική τάπα αρσενική 3'' µε πάσο Τεµ. 20, 5,70 114, Τεµ. 20, 5,70 114, Τεµ. 20, 2,50 50, Τεµ. 20, 2,50 50, Τεµ. 20, 1,50 30, Τεµ. 20, 1,50 30, Τεµ. 20, 1, 20, Τεµ. 2, 0,20 40, Τεµ. 1, 0,40 40, Τεµ. 1, 0,45 45, Τεµ. 170, 0,45 76,50 Τεµ. 35, 2, 70, Τεµ. 30, 2,60 78, 87 Ταφ πλαστικό µε ρακόρ Φ25 Τεµ. 4, 1,77 7,08 88 Ρακόρ πλαστικό Φ90x3'' Τεµ. 50, 11, 550, 89 Ρακόρ πλαστικό Φ75x2 1/2'' Τεµ. 40, 4,60 184, 90 Ρακόρ πλαστικό Φ63x2'' Τεµ. 40, 2,80 112, 91 Ρακόρ πλαστικό Φ50x1 1/2'' Τεµ. 20, 1,60 32, 92 Ρακόρ πλαστικό Φ40x1 1/4'' Τεµ. 40, 1,60 64, 93 Ρακόρ πλαστικό Φ32x1'' Τεµ. 35, 0,80 28, 94 Ρακόρ πλαστικό Φ25x1'' Τεµ. 35, 0,80 28, 95 Ακροσωλήνιο λέπι πάσο Φ75 Τεµ. 35, 2,80 98, 96 Ακροσωλήνιο λέπι πάσο Φ40 Τεµ. 35, 1,30 45, Συστολή Αµερικής 3''x2 1/2'' Τεµ. 15, 7, 105, 98 Συστολή Αµερικής 3''x2'' Τεµ. 15, 7, 105, 21

22 99 Συστολή Αγγλίας 3''x2 1/2'' Τεµ. 15, 18, 270, 1 Συστολή Αγγλίας 3''x2'' Τεµ. 15, 18, 270, 101 Μανσόν Φ75/16atm µε δύο ελαστικούς δακτύλιους Τεµ. 30, 7, 210, 102 Ακροσωλήνιο Φ75 λέπι λέπι Τεµ. 25, 2,80 70, 103 Κολλεκτέρ µε µούφα 1'' 10 παροχών µε φλάντζα Φ80 και βαµµένο µε δύο στρώσεις µίνιου 104 Κολλεκτέρ µε µούφα 1 1/4'' 10 παροχών µε φλάντζα Φ80 και βαµµένο µε δύο στρώσεις µίνιου 105 Κολλεκτέρ µε µούφα 1 1/2'' 10 παροχών µε φλάντζα Φ80 και βαµµένο µε δύο στρώσεις µίνιου 106 Κολλεκτέρ µε µούφα 2'' 10 παροχών µε φλάντζα Φ80 και βαµµένο µε δύο στρώσεις µίνιου 107 Ορθοστάτης 3'' µήκους 1m µε δύο φλάντζες Φ80 και βαµµένος µε δύο στρώσεις µίνιου Τεµ. 25, 85, , Τεµ. 15, 90, , Τεµ. 15, 69, , Τεµ. 25, 1, 2.5 5, Τεµ. 25, 48, 1.2 2, 108 Βάνα ορειχάλκινη 2'' Τεµ. 30, 15,50 465, 109 Βάνα ορειχάλκινη 1 1/2'' Τεµ. 30, 10,50 315, 110 Βάνα ορειχάλκινη 1 1/4'' Τεµ. 30, 8,20 246, 111 Λάστιχο Φ40/6atm m 4, 0,70 280, 112 Λάστιχο Φ32/6atm m 2, 0,50 1, 113 Λάστιχο Φ25/6atm m 2, 0,40 80, 114 Γωνία οξυγόνου 2'' και πάχους τοιχώµατος 6mm 115 Γωνία οξυγόνου 2 1/2'' και πάχους τοιχώµατος 6mm 116 Γωνία οξυγόνου 3'' και πάχους τοιχώµατος 6mm Τεµ. 30, 3, 90, Τεµ. 30, 3,20 96, Τεµ. 30, 4,20 126, 117 Σύνδεσµος ρακόρ 110x110 Τεµ. 15, 21, 315, 118 Αεραεξαγωγός διπλής ενέργειας Φ50/16atm Τεµ. 15, 93, , 119 Λάστιχο Φ63/6atm m 5, 1,52 760, 120 Λάστιχο Φ90/6atm m 5, 3, 1.5 5, 121 Βάνα ελαστικής εµφράξεως Φ50/16atm Τεµ. 14, 45, 630, 122 Βάνα ελαστικής εµφράξεως Τεµ. 20, 68, , 22

23 Φ65/16atm 123 Μανσόν Φ2/10atm µε δύο ελαστικούς δακτύλιους Τεµ. 30, 23, 690, 124 Σωλήνα PE Φ2/12,5atm m 90, 20, 1.8 8, 125 Ταφ πλαστικό µε ρακόρ Φ90 Τεµ. 20, 24, 480, 126 Ταφ πλαστικό µε ρακόρ Φ75 Τεµ. 30, 14, 420, 127 Ταφ πλαστικό µε ρακόρ Φ63 Τεµ. 40, 8, 320, 128 Ταφ πλαστικό µε ρακόρ Φ50 Τεµ. 35, 4,50 157, Ταφ πλαστικό µε ρακόρ Φ32 Τεµ. 15, 2, 30, 130 Σύνδεσµος ρακόρ Φ25 Τεµ. 50, 1, 50, 131 Σύνδεσµος ρακόρ Φ32 Τεµ. 50, 1,40 70, 132 Σύνδεσµος ρακόρ Φ40 Τεµ. 50, 2, 1, 133 Ρακόρ πλαστικό Φ25x1'' Τεµ. 50, 0,60 30, 134 Ρακόρ πλαστικό Φ32x1'' Τεµ. 50, 0,80 40, 135 Σύνδεσµος Φ50 ρακόρ ρακόρ Τεµ. 20, 2,60 52, 136 Σύνδεσµος Φ75 ρακόρ ρακόρ Τεµ. 30, 7, 210, 137 Σύνδεσµος Φ32 Τεµ. 20, 1,30 26, 138 Σύνδεσµος Φ90 ρακόρ ρακόρ Τεµ. 20, 15, 3, 139 Σωλήνα Φ90/10atm m 120, 3,40 408, 140 Τάπα θηλυκή 2'' Τεµ. 35, 2,70 94, Τάπα θηλυκή 1'' Τεµ. 35, 0,80 28, 142 Ταφ υδραυλικό 2'' κορδονάτο Τεµ. 30, 4,70 141, 143 Τεφλόν 12mmx10 Τεµ. 2, 0,30 60, 144 Φιάλη προπανίου ενδεικτικού τύπου MAPP GAS Τεµ. 50, 8, 4, 145 Φλάντζα 3'' ελαστική Τεµ. 1, 0,70 70, 146 Φλάντζα 4'' ελαστική Τεµ. 80, 0,90 72, 147 Φλάντζα ελαστική Φ65 Τεµ. 60, 0,70 42, 148 Φλάντζα τόρνου 2'' Τεµ. 5, 5, 25, 149 Φλάντζα τόρνου 3'' Τεµ. 5, 7, 35, 150 Φλάντζα τόρνου 4'' Τεµ. 5, 8, 40, 151 Ρακόρ 1'' Τεµ. 40, 2,10 84, 23

24 152 Ρακόρ 1 1/4'' Τεµ. 40, 4, 160, 153 Ρακόρ 1 1/2'' Τεµ. 40, 4,70 188, 154 Ρακόρ 2'' Τεµ. 40, 6,70 268, 155 Ρακόρ 2 1/2'' Τεµ. 20, 17, 340, 156 Ρακόρ 3'' Τεµ. 15, 24, 360, 157 Τάπα αρσενική 1 1/4'' Τεµ. 30, 1, 30, 158 Τάπα θηλυκή1 1/4'' Τεµ. 30, 1,10 33, 159 Τάπα αρσενική 1 1/2'' Τεµ. 30, 1,35 40, Τάπα θηλυκή1 1/2'' Τεµ. 30, 1,35 40, Σωλήνα ΡΕ Φ90/16atm m 60, 4,80 288, 162 Σωλήνα ΡΕ Φ110/16atm m 60, 7,20 432, 163 Σωλήνα ΡΕ Φ140/16atm m 90, 11, , Σωλήνα ΡΕ Φ160/16atm m 150, 15, , 165 Φλάντζα τόρνου χαλύβδινη Φ80 Τεµ. 5, 7, 35, 166 Φλάντζα τόρνου χαλύβδινη Φ65 Τεµ. 5, 6,10 30, Βάνα ελαστικής εµφράξεως Φ80/16atm 168 Αεραεξαγωγός διπλής ενέργειας Φ80/16atm Τεµ. 30, 56, , Τεµ. 30, 114, , 169 Σωλήνα PVC Φ63/16atm m 60, 2,70 162, 170 Σωλήνα PVC Φ75/16atm m 60, 3,80 228, 171 Σωλήνα PVC Φ90/16atm m 60, 5,30 318, 172 Σωλήνα PVC Φ110/16atm m 60, 6,50 390, 173 Σωλήνα PVC Φ160/16atm m 150, 1,40 210, 174 Τάπα πλαστική µε πάσο θηλυκή 1'' Τεµ. 35, 0,16 5, Τάπα πλαστική µε πάσο θηλυκή 1 1/4'' 176 Τάπα πλαστική µε πάσο θηλυκή 1 1/2'' Τεµ. 35, 0,35 12,25 25 Τεµ. 35, 0,40 14, 177 Τάπα πλαστική µε πάσο θηλυκή 2'' Τεµ. 35, 0,75 26, Ταφ χαλύβδινο 1'' κορδονάτο 179 Βάνα ελαστικής εµφράξεως Φ1/16atm Τεµ. 40, 1,30 52, Τεµ. 10, 93, 930, 180 Μανσόν Φ63/16atm µε δύο Τεµ. 15, 2,90 43,50 24

25 ελαστικούς δακτύλιους 181 Μανσόν Φ90/16atm µε δύο ελαστικούς δακτύλιους 182 Μανσόν Φ110/16atm µε δύο ελαστικούς δακτύλιους 183 Μανσόν Φ160/16atm µε δύο ελαστικούς δακτύλιους Τεµ. 35, 7,80 273, Τεµ. 35, 11, 385, Τεµ. 35, 22, 770, 184 Βάνα 3/4'' full way Τεµ. 18, 3,20 57, Βάνα ελαστικής εµφράξεως Φ125/16atm Τεµ. 3, 106, 318, 186 Ηλεκτροµούφα Φ110 Τεµ. 16, 6,60 105, Ηλεκτροµούφα Φ125 Τεµ. 16, 8,10 129, Ηλεκτροµούφα Φ140 Τεµ. 16, 13,50 216, 189 Ηλεκτροµούφα Φ160 Τεµ. 10, 15,20 152, 190 Ηλεκτροµούφα Φ90 Τεµ. 20, 5,60 112, 191 Κολλεκτέρ µε µούφα 1 1/2'' 10 παροχών µε φλάντζα Φ50 και βαµµένο µε δύο στρώσεις µίνιου 192 Μανσόν Φ75/10atm µε δύο ελαστικούς δακτύλιους Τεµ. 15, 66, 990, Τεµ. 20, 3,40 68, 193 Μούφα 1/2'' Τεµ. 20, 0,36 7, Αντιπληγµατική βαλβίδα φλαντζωτή Φ Βαλβίδα αντεπιστροφής κλαπέ Φ160/16atm Τεµ. 6, 760, , Τεµ. 1, 150, 150, 196 Βίδα 5/8x70mm Τεµ. 2, 0,80 160, 197 Φλάντζα λαστιχένια Φ160 Τεµ. 2, 1,40 2, Ελαστικός δακτύλιος Φ225 Τεµ. 6, 3,60 21, Σωλήνα PVC Φ63/10atm m 60, 1,50 90, 2 Σωλήνα PVC Φ75/10atm m 30, 2, 60, 201 Σωλήνα PVC Φ90/10atm m 60, 2,90 174, 202 Σωλήνα PVC Φ110/10atm m 60, 3,50 210, 203 Σωλήνα PVC Φ125/10atm m 60, 4,50 270, 204 Σωλήνα PVC Φ140/10atm m 60, 5,60 336, 205 Σωλήνα PVC Φ160/10atm m 30, 7,50 225, 206 Σωλήνα PVC Φ2/10atm m 30, 12, 360, 207 Σωλήνα PVC Φ225/10atm m 30, 15, 450, 25

26 208 Μαστός 1/2'' Τεµ. 30, 0,30 9, 209 Μαστός 3/4'' Τεµ. 30, 0,35 10, Ρακόρ ΡΕ Φ18x2 Τεµ. 30, 1, 30, 211 Ρακόρ ΡΕ Φ18x2,5 Τεµ. 30, 1, 30, 212 Ρακόρ ΡΕ Φ22x3x3/4'' Τεµ. 30, 1,50 45, 213 Σωλήνα ΡΕ Φ22 m 1, 0,65 65, 214 Ρακόρ σύσφιξης χαλκού Φ15x0,5 Τεµ. 20, 1, 20, 215 Ρακόρ σύσφιξης χαλκού Φ18x0,5 Τεµ. 30, 1,25 37, Ρακόρ σύσφιξης χαλκού Φ22x0,5 Τεµ. 10, 2,10 21, 217 Υγρό τεφλόν σε φιάλη των 50ml Τεµ. 20, 6, 120, 218 Σέλα χυτοσιδηρή Φ2x3/4'' Τεµ. 5, 25, 125, 219 Σέλα χυτοσιδηρή Φ160x3/4'' Τεµ. 10, 15, 150, 220 Σέλα χυτοσιδηρή Φ140x3/4'' Τεµ. 10, 12, 120, 221 Σέλα χυτοσιδηρή Φ125x3/4'' Τεµ. 10, 11, 110, 222 Σέλα Φ110x3/4'' Τεµ. 15, 13, 195, 223 Σέλα Φ90x3/4'' Τεµ. 15, 10,50 157, Σέλα Φ63x3/4'' Τεµ. 15, 9, 135, 225 Σωλήνα ΡΕ Φ63/10atm m 1, 2,80 280, 226 Σωλήνα ΡΕ Φ90/10atm m 1, 5,70 570, 227 Σωλήνα ΡΕ Φ110/10atm m 1, 8,55 855, 228 Σωλήνα ΡΕ Φ125/10atm m 1, 10, , 229 Βάνα ελαστικής έµφραξης Φ140/16atm Τεµ. 5, 185, 925, 230 Φλάντζα τόρνου Φ125 Τεµ. 6, 11, 66, 231 Φλάντζα τόρνου Φ160 Τεµ. 6, 14, 84, 232 Θηλυκό ενωτικό Φ63 Τεµ. 20, 10, 2, 233 Θηλυκό ενωτικό Φ90 Τεµ. 20, 15, 3, 234 Θηλυκό ενωτικό Φ110 Τεµ. 10, 18,50 185, 235 Θηλυκό ενωτικό Φ125 Τεµ. 10, 26, 260, 236 Θηλυκό ενωτικό Φ140 Τεµ. 6, 28, 168, 237 Θηλυκό ενωτικό Φ160 Τεµ. 6, 36, 216, 238 Αεραεξαγωγός διπλής ενέργειας Τεµ. 6, 185, , 26

27 Φ1/16atm φλαντζωτός 239 Αεραεξαγωγός διπλής ενέργειας Φ125/16atm φλαντζωτός 240 Αεραεξαγωγός διπλής ενέργειας Φ140/16atm φλαντζωτός 241 Αεραεξαγωγός διπλής ενέργειας Φ150/16atm φλαντζωτός Τεµ. 4, 230, 920, Τεµ. 8, 230, , Τεµ. 5, 250, , 242 Ελαστικός δακτύλιος Φ50 Τεµ. 15, 0,60 9, 243 Ελαστικός δακτύλιος Φ63 Τεµ. 15, 0,60 9, 244 Ελαστικός δακτύλιος Φ90 Τεµ. 15, 0,80 12, 245 Ελαστικός δακτύλιος Φ110 Τεµ. 15, 1,10 16, Ελαστικός δακτύλιος Φ125 Τεµ. 15, 1,15 17, Ελαστικός δακτύλιος Φ140 Τεµ. 15, 1,40 21, 248 Ελαστικός δακτύλιος Φ160 Τεµ. 15, 1,80 27, ΣΥΝΟΛΟ ,44 0, ,50 ΦΠΑ 23% ,50 ΤΕΛΙΚΟ ΣΥΝΟΛΟ (ΣΕ ΕΥΡΩ): ,94 Θ Ε Ω Ρ Η Θ Η Κ Ε Μοίρες 14/03/2012 Ο Προϊστάµενος Μοίρες 14/03/2012 Οι Συντάξαντες ΣΤΑΥΡΟΣ ΧΑΛΚΙΑ ΑΚΗΣ Πολιτικός Μηχ/κος µε Β βαθµό Φλουρής Εµµανουήλ 27

28 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΡΑΚΛΕΙΟΥ ΗΜΟΣ ΦΑΙΣΤΟΥ /ΝΣΗ ΠΟΛΕΟ ΟΜΙΑΣ & ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΗΜΟΣ: Φαιστού ΤΙΤΛΟΣ: Προµήθεια εξαρτηµάτων άρδευσης για ένα έτος ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΑΡΘΡΟ 1ο Αντικείµενο Προµήθειας Με την µελέτη αυτή προβλέπεται η Προµήθεια εξαρτηµάτων άρδευσης για ένα έτος, για να καλυφθούν ανάγκες του ήµου Φαιστού. ΑΡΘΡΟ 2ο Ισχύουσες δατάξεις Η εκτέλεση της προµήθειας θα γίνει σύµφωνα µε τις διατάξεις: α) Του ισχύοντος ηµοτικού και Κοινοτικού Κώδικος. β) Αποφ. ΥΠΕΣ 11389/93 ΑΡΘΡΟ 3ο Τεχνικές Προδιαγραφές Κολλεκτέρ Θα είναι κατασκευασµένο από χαλυβδοσωλήνα βαρέως τύπου Φ75 και θα είναι βαµµένο µε δύο στρώσεις µίνιου. Στο οριζόντιο τµήµα του κολλεκτέρ θα τοποθετηθούν µε ηλεκτροκόλληση δέκα παροχές από θηλυκό µαστό 1'', 1 1/4'', 1 1/2'' ή 2''. Το µήκος του οριζόντιου τµήµατος θα είναι 1,0m. Στο σηµείο που θα τοποθετηθεί ο ορθοστάτης θα συγκολληθεί φλάντζα τόρνου Φ80. Το κολλεκτέρ θα παραδοθεί βαµµένο µε δύο στρώσεις µίνιου. Αεραεξαγωγός διπλής ενέργειας Το κυρίως σώµα θα είναι κατασκευασµένο από χυτοσίδηρο GG25, ο πλωτήρας θα είναι κατασκευασµένος από πολυπροπυλένιο ενώ η µεµβράνη από σιλικόνη. Ο δακτύλιος στεγανότητας θα είναι κατασκευασµένος από Ο-ring EPDM ενώ ο άξονας θα είναι κατασκευασµένος από ανοξείδωτο χάλυβα. Βάννες ελαστικής έµφραξης Το υλικό τους σώµατος της βάνας θα είναι από ελατό χυτοσίδηρο σφαιροειδούς γραφίτη (GGG-50). Το σώµα της βάνας θα παρουσιάζει λεία επιφάνεια δίχως λέπια, εξογκώµατα, κοιλότητες από την άµµο κλπ. Στην πλήρη ανοικτή θέση οι βάνες θα πρέπει να ελευθερώνουν διατοµή ίση µε αυτή της ονοµαστικής τους διαµέτρου. Ο σύρτης της βάνας θα είναι κατασκευασµένος από ελατό χυτοσίδηρο σφαιροειδούς γραφίτη (GGG-50) και θα είναι αδιαίρετος και πλήρως επικαλυµµένος τόσο εσωτερικά όσο και εξωτερικά από ανθεκτικό ελαστικό. Σωλήνες άρδευσης ΡΕ Οι σωλήνες θα είναι κατασκευασµένοι από πολυαιθυλένιο υψηλής πυκνότητας (HDPE) χρώµατος µαύρου σύµφωνα µε το DIN Το υλικό κατασκευής θα είναι µη αναγεννηµένο υλικό, όχι αγροτικό, εύκαµπτο, χωρίς έκθεση στον ήλιο, µε σταµπαρισµένη τη φίρµα της εταιρείας και τα µέτρα µήκους. 28

29 Σωλήνες άρδευσης PVC Οι σωλήνες θα είναι κατασκευασµένοι από σκληρό PVC σύµφωνα µε το DIN 8061/8062 & 19532, ΕΛΟΤ474. Ρακόρ χαλύβδινα Τα ρακόρ θα είναι κατασκευασµένα από χάλυβα αρίστης ποιότητας και γαλβανισµένα. Στα δύο άκρα τους θα έχουν θηλυκό σπείρωµα Μανσόν PVC Μανσόν κατασκευασµένα από PVC µε δύο ελαστικούς δακτύλιους πιέσεως λειτουργίας 10atm ή 16atm. Οι ελαστικοί δακτύλιοι θα είναι κατασκευασµένοι κατά DIN 19532/DIN V Πλαστικά εξαρτήµατα ΡΕ Πλαστικά εξαρτήµατα πολυαιθυλενίου τα οποία να έχουν καλή εφαρµογή µε τους σωλήνες άρδευσης και ενσωµατωµένη στο σώµα τη φίρµα κατασκευής. Ορειχάλκινα εξαρτήµατα Ορειχάλκινα εξαρτήµατα βιδωτά τα οποία να έχουν καλή εφαρµογή µε τους σωλήνες άρδευσης. Χαλύβδινα εξαρτήµατα Χαλύβδινα εξαρτήµατα γαλβανισµένα βιδωτά τα οποία να έχουν καλή εφαρµογή µε τους σωλήνες άρδευσης και τους αντίστοιχους χαλύβδινους σωλήνες. Λοιπά στοιχεία τεχνικής προσφοράς Τα προσφερόµενα είδη θα κατασκευάζονται σε εργοστάσιο που διαθέτει πιστοποιητικό ISO-91 για κατασκευή και πώληση αντίστοιχων προϊόντων. Ο συµµετέχων στην τεχνική προσφορά θα υποβάλλει τα πιστοποιητικά ποιότητας των εργοστασίων κατασκευής των προσφερόµενων σωλήνων και εξαρτηµάτων. Ο χρόνος παράδοσης των προσφερόµενων ειδών θα είναι κατ' ελάχιστο σαράντα (40) ηµερολογιακές ηµέρες από την υπογραφή της σύµβασης και θα υποβληθεί σχετική υπεύθυνη δήλωση. Ο χρόνος εγγύησης των προσφερόµενων ειδών θα είναι κατ' ελάχιστο ένα (1) έτος. Θ Ε Ω Ρ Η Θ Η Κ Ε Μοίρες 06/03/2012 Ο Προϊστάµενος Μοίρες 06/03/2012 Οι Συντάξαντες ΣΤΑΥΡΟΣ ΧΑΛΚΙΑ ΑΚΗΣ Πολιτικός Μηχ/κος µε Β βαθµό Φλουρής Εµµανουήλ 29

30 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΡΑΚΛΕΙΟΥ ΗΜΟΣ ΦΑΙΣΤΟΥ /ΝΣΗ ΠΟΛΕΟ ΟΜΙΑΣ & ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΗΜΟΣ: Φαιστού ΤΙΤΛΟΣ: Προµήθεια εξαρτηµάτων άρδευσης για ένα έτος ΑΡ.ΜΕΛΕΤΗΣ: 6/2012 Μ Ε Λ Ε Τ Η ΕΚΠΟΤΑ - ΑΝΟΙΚΤΟΣ ΙΑΓΩΝΙΣΜΟΣ Προµήθεια εξαρτηµάτων άρδευσης για ένα έτος Προϋπολογισµού: ,94 σε ΕΥΡΩ Μάρτιος, 2012

31 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΡΑΚΛΕΙΟΥ ΗΜΟΣ ΦΑΙΣΤΟΥ /ΝΣΗ ΠΟΛΕΟ ΟΜΙΑΣ & ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΗΜΟΣ: Φαιστού ΕΡΓΟ: Προµήθεια εξαρτηµάτων άρδευσης για ένα έτος Προϋπολογισµός: ,94 ΕΥΡΩ Χρηµατοδότηση: Εσοδα ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ (ειδικών τεµαχίων & εξαρτηµάτων σωλήνων ύδρευσης και άρδρευσης) 1.Γενικά Η παρούσα τεχνική προδιαγραφή αφορά την προµήθεια των πλαστικών από P.V.C. ή χυτοσιδήρων ειδικών τεµαχίων και των χυτοσιδήρων εξαρτηµάτων γενικά που απαιτούνται για την κατασκευή του έργου Προµήθεια εξαρτηµάτων άρδευσης για ένα έτος. Η προµήθεια αφορά τα εις την προµέτρηση και προϋπολογισµό αναφερόµενα είδη και ποσότητες. Τα ειδικά τεµάχια των πλαστικών σωλήνων P.V.C. θα είναι κατασκευασµένα ή από σκληρό P.V.C. ή από χυτοσίδηρο. Τα από σκληρό P.V.C. ειδικά τεµάχια είναι οι καµπύλες γενικά, οι διπλές µούφες και τα µασόν. Όλα τα υπόλοιπα ειδικά τεµάχια δηλαδή τα ταύ, οι συστολές, τα ενωτικά κ.λ.π. θα είναι κατασκευασµένα από γκρίζο χυτοσίδηρο. Γενικά τα ειδικά τεµάχια που αναγράφονται θα είναι κατάλληλα για την σύνδεση µε σωλήνες από σκληρό P.V.C. ανάλογα µε την ονοµαστική πίεση λειτουργίας των, κατά DIN 19532, 8061 και Τα ειδικά τεµάχια των αµιαντοσωλήνων θα είναι χυτοσίδηρο από γκρίζο χυτοσίδηρο για την σύνδεση µε αµιαντοσωλήνες ανάλογα µε την ονοµαστική πίεση λειτουργίας των κατά DIN 198/56. Τα φλαντζωτά ειδικά τεµάχια και τεµάχια σωλήνων ως και τα εξαρτήµατα γενικά θα είναι χυτοσίδηρος από γκρίζο χυτοσίδηρο και οι φλάντζες θα είναι διαµορφωµένες κατά DIN 2532 (ND 10) ή DIN 2533 (16) και DIN Τα ειδικά τεµάχια και εξαρτήµατα περιγράφονται κατωτέρω χωριστά. 2.Ειδικά τεµάχια από P.V.C. πλαστικών P.V.C. Tα από σκληρό P.V.C. ειδικά τεµάχια των πλαστικών σωλήνων P.V.C.θα είναι κατασκευασµένα από το ίδιο υλικό µε τους σωλήνες και τα άκρα θα είναι ευθεία κατάλληλα για την σύνδεση µε την κεφαλή, ή θα φέρουν κεφαλή µε ελαστικό δακτύλιο. Η κατασκευή των ειδικών τεµαχίων θα είναι σύνφωνη µε τους Γερµανικούς κανονισµούς DIN 19532, 8061 και 8062 των οποίων οι τεχνικές προδιαγραφές καθορίζουν για τους σωλήνες: α) Το υλικό κατασκευής, αποτελούµενο από µη πλαστικοποιηµένο χλωριούχο πολυβινίλιο µε προσθήκη περιορισµένων ποσοτήτων λιπαντικών, και σταθεροποιητικών ως και ουσίες αναγκαίες για να δοθεί το κατάλληλο χρώµα. β) Την εξωτερική εµφάνιση, δηλαδή το χρώµα και την επιφάνεια των σωλήνων η οποία πρέπει να είναι λεία εσωτερικά και εξωτερικά χωρίς ραβδώσεις και σχισµές. Οποιαδήποτε δε τοµή του υλικού δεν πρέπει να παρουσιάζει φυσαλίδες ή κοιλώµατα. γ) Τις διαστάσεις, δηλαδή την εξωτερική διάµετρο και το πάχος των τοιχωµάτων, ανάλογα µε την εξωτερική διάµετρο και την ονοµαστική πίεση καθώς επίσης και τις επιτρεπόµενες ανοχές στις διαστάσεις γενικά. δ) Την αντοχή σε εσωτερική υδραυλική πίεση σε 60 0 C για διάστηµα 10 ωρών και µε τιµή πίεσης τέτοια ώστε να προκύπτει από τον τύπο του BARLOW περιφερειακή τάση -31-

32 εφελκυσµού ίση µε 1 KG/GM2. ε) Την αντοχή σε εσωτερική υδραυλική πίεση σε 20 0 C για διάστηµα 1, 10 και 1 πρώτων λεπτών της ώρας και µε τιµή πίεσης η οποία εξαρτάται από την εκάστοτε ονοµαστική πίεση. στ) Την αντοχή σε κρούση από έξω. ζ) Την διαστολή και συστολή σε C. η) Την επίδραση στο νερό έτσι ώστε να µην δίνεται σε αυτό οσµή, γεύση, χρώµα ή οιονδήποτε δηλητηριώδες συστατικό σε πυκνότητα επιβλαβή για την υγεία. θ) Την σύνδεση των άκρων µε σύνδεσµο στεγανό σε εσωτερική υδραυλική πίεση ίση µε 2,5 φορές µεγαλύτερη από την ονοµαστική πίεση και για χρονικό διάστηµα τουλάχιστον 10 πρώτων λεπτών της ώρας. Η σύνδεση θα γίνεται µε κεφαλή η οποία θα φέρει ελαστικό δακτύλιο δηλαδή όπως και για τους σωλήνες. ι) Τη σήµανση κάθε τεµαχίου µε το σήµα του κατασκευαστή και την αναγραφή της εξωτερικής διαµέτρου και της ονοµαστικής πίεσης. 3.Ειδικά τεµάχια χυτοσίδηρα πλαστικών σωλήνων P.V.C. Το από χυτοσίδηρο ειδικά τεµάχια των πλαστικών σωλήνων P.V.C.θα αποτελούνται από γκρίζο χυτοσίδηρο οµοιογενή και χωρίς ξένες επιβλαβείς προσµίξεις. Τα ειδικά τεµάχια πρέπει να παρουσιάζουν επιφάνεια λεία και οµαλή χωρίς εξογκώµατα ή κοιλότητες που να φαίνονται ή γεµισµένα µε ξένη ουσία. Το άκρο των θα είναι ή θα είναι ή ευθεία κατάλληλα για σύνδεση µε κεφαλή ή θα έχουν κεφαλή µε ελαστικό δακτύλιο ή θα φέρουν ωτίδα διαµορφωµένη για την ανάλογη πίεση λειτουργίας κατά DIN 2532 και Η κατασκευή των ειδικών τεµαχίων θα είναι σύµφωνη προς τους διεθνείς κανονισµούς 150-R13 που οι τεχνικές προδιαγραφές των καθορίζουν για χυτοσιδήρους σωλήνες και ειδικά τεµάχια: Α) Την ποιότητα του γκρίζου χυτοσιδήρου. Β) Τις διαστάσεις και τα βάρη (µε ειδικό βάρος 7.15) κάθε τεµαχίου. Γ) Τις ανεκτές αποκλίσεις από τις καθοριζόµενες διαστάσεις και βάρη. ) Τις δοκιµές των δοκιµίων σε µηχανικές καταπονήσεις δηλαδή σε εφελκυσµό και σε κάµψη δακτυλίου. Τα δοκίµια των ειδικών τεµαχίων πρέπει να έχουν αντοχή σε εφελκτική ίση τουλάχιστον µε 14 KG/MM2. Ε) Την δοκιµή σε σκληρότητα κατά BRINELL η οποία στα ειδικά τεµάχια δεν πρέπει να υπερβαίνει τις 215 µονάδες BRINELL. Στ) Την δοκιµή στεγανότητας σε εσωτερική υδραυλική πίεση που καθορίζεται από σχετικούς πίνακες και εξαρτάται από την κλάση των σωλήνων, την διάµετρο και το είδος των τεµαχίων. Τα ειδικά τεµάχια πρέπει να δοκιµαστούν σε στεγανότητα, πριν την προστατευτική επένδυση. Στην ίδια δοκιµασία πρέπει να παρουσιάζουν στεγανότητα και οι συνδέσεις µε κεφαλές µετά ελαστικού δακτυλίου των ειδικών τεµαχίων. Κατά την δοκιµή στεγανότητας δεν πρέπει να παρουσιάζεται η παραµικρή διαρροή ή εφίδρωση. Ζ) Την προστατευτική επένδυση η οποία στην προκειµένη περίπτωση θα γίνει µε πλαστική επίστρωση µε συνθετικά υλικά PERMATEX, εσωτερικά και εξωτερικά και Η) Την σήµανση κάθε τεµαχίου µε το σήµα του κατασκευαστή και την αναγραφή της ονοµαστικής διαµέτρου και τυχόν άλλων κύριων χαρακτηριστικών. 4.Ειδικά τεµάχια χυτοσίδηρα - Αµιαντοτσιµεντοσωλήνων. Τα ειδικά τεµάχια που προορίζονται για την σύνδεση αµιαντοτσιµεντοσωλήνων, θα είναι από χυτοσίδηρο χρώµατος γκρίζου οµοιογενή και µη περιέχοντα ξένες επιβλαβείς προσµίξεις. Οι επιφάνειές των πρέπει να είναι λείες και οµαλές χωρίς εξογκώσεις ή κοιλότητες. Τα -32-
