1 OVERMAX DRONE OV-X BEE 9.0 GPS ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ

2 ΕΙΣΑΓΩΓΗ Ευχαριστούμε που προτιμήσατε την Overmax. Συνιστούμε να διαβάσετε ολόκληρο το παρόν εγχειρίδιο, για να αξιοποιήσετε πλήρως και με ασφάλεια τις δυνατότητες της συσκευής σας. ΦΡΟΝΤΙΔΑ ΣΥΝΤΗΡΗΣΗ - ΠΡΟΦΥΛΑΞΕΙΣ Παρακαλούμε διαβάστε το παρόν εγχειρίδιο προσεκτικά πριν προχωρήσετε στη χρήση της συσκευής, και ακολουθήστε τις οδηγίες. - Το συγκεκριμένο προϊόν προορίζεται για χρήση από άτομα άνω των 18 με προηγούμενη εμπειρία στον χειρισμό drones. Άτομα κάτω των 18 δεν πρέπει να χρησιμοποιούν τη συσκευή χωρίς επίβλεψη. Εάν κάποιος δεν έχει προηγούμενη εμπειρία σε χειρισμό drones, συνιστάται να επικοινωνήσει πρώτα με κάποιον πιο έμπειρο στο συγκεκριμένο αντικείμενο. - H συσκευή προορίζεται αυστηρά για χρήση στην ύπαιθρο, και ποτέ σε εσωτερικούς χώρους. Πριν πετάξετε το drone, βεβαιωθείτε ότι η περιοχή που έχετε επιλέξει δεν έχει εμπόδια, δέντρα, κατοικίες, καλώδια ρεύματος, κτλ. Και ότι δεν είναι κατοικημένη. - Μη χρησιμοποιείτε τη συσκευή σε ακατάλληλες καιρικές συνθήκες όπως βροχή, χιόνι, ομίχλη, ισχυρούς ανέμους κτλ. - Μην εκθέσετε τη συσκευή σε χτυπήματα, σκόνη ή υπερβολικά υψηλές θερμοκρασίες. - Μη χρησιμοποιείτε χημικά ή διαβρωτικά καθαριστικά. - Κρατήστε τη συσκευή καθαρή και χωρίς σκόνη. - Μην αποσυναρμολογείτε τη συσκευή. Οποιαδήποτε επισκευή και επιδιόρθωση πρέπει να γίνεται μόνο από εξουσιοδοτημένο τεχνικό προσωπικό. - Κρατήστε τη συσκευή μακριά από νερό και υγρασία. - Βεβαιωθείτε ότι η συσκευή είναι απενεργοποιημένη όσο δεν την χρησιμοποιείτε. - Μην χρησιμοποιείτε τη συσκευή όταν παρουσιάζει οποιεσδήποτε ενδείξεις ζημίας, παραμόρφωσης, αστοχίας κτλ.

3 - Κρατήστε τη συσκευή μακριά από παιδιά. - Μη χειρίζεστε τη συσκευή με βρεγμένα/υγρά χέρια. - Βεβαιωθείτε ότι η μπαταρία είναι τοποθετημένη σωστά. - Αποσυνδέστε τη μπαταρία μετά την ολοκλήρωση της φόρτισης. - Αφαιρέστε τη μπαταρία όταν έχετε ολοκληρώσει τη χρήση της συσκευής. - Μη συνεχίζετε τη φόρτιση της μπαταρίας εάν παρατηρήσετε σημάδια υπερθέρμανσης. - Σε καμία περίπτωση μην πλησιάζετε τους έλικες όσο η συσκευή είναι σε λειτουργία. - Είναι υποχρέωση του χρήστη του drone να τηρεί όλους τους κανόνες και να εξασφαλίζει ότι η χρήση γίνεται με ασφάλεια τόσο για τον ίδιο, όσο και τους γύρω του. Ο κατασκευαστής, ο διανομέας και ο μεταπωλητής σε καμία περίπτωση δεν φέρουν ευθύνη για ζημίες ή/και τραυματισμούς που προέρχονται από κακή και μη σύμφωνη με τους κανόνες χρήση της συσκευής. ΣΗΜΕΙΩΣΕΙΣ ΓΙΑ ΤΗ ΧΡΗΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ Το drone χρησιμοποιεί μια ειδική μπαταρία (περιλαμβάνεται), ενώ το τηλεχειριστήριο χρησιμοποιεί 4 μπαταρίες ΑΑ (δεν περιλαμβάνονται). - Πρέπει να χρησιμοποιείτε ίδιο τύπο μπαταριών. - Ιδιαίτερη προσοχή πρέπει να δοθεί στην τοποθέτηση ώστε οι πόλοι να είναι στη σωστή θέση. - Μην αναμιγνύετε παλιές και νέες μπαταρίες. - Μην αναμιγνύετε μπαταρίες αλκαλικές, ψευδαργύρου και καδμίου. - Αφαιρέστε τη μπαταρία από τη συσκευή πριν τη φορτίσετε. - Η μπαταρία πρέπει να αλλάζεται μόνο υπό την επίβλεψη ενήλικα. - Οι επίπεδες μπαταρίες πρέπει να αφαιρούνται από τη συσκευή. - Τα στοιχεία φόρτισης της μπαταρίας (καλώδια, βύσματα κτλ) πρέπει να επιθεωρούνται σε τακτική βάση για φθορές, ζημίες κτλ. Σε περίπτωση που εντοπίσετε κάτι τέτοιο, αποφύγετε τη χρήση.

4 ΣΥΝΑΡΜΟΛΟΓΗΣΗ DRONE ΤΟΠΟΘΕΤΗΣΗ ΕΛΙΚΩΝ Σημείωση: Οι έλικες σημειώνονται ως Α ή Β, ενώ τα παξιμάδια μπορούν να αναγνωριστούν από το αν έχουν ροδέλα ή όχι. Παρακαλείστε να προσέξετε ιδιαίτερα κατά τη συναρμολόγηση, καθώς λάθη σε αυτό το στάδιο μπορεί να οδηγήσουν σε βλάβη και ζημία της συσκευής. - Οι έλικες με ένδειξη Α και ένα παξιμάδι με ροδέλα πρέπει να τοποθετηθούν με φορά περιστροφής σύμφωνη με τη φορά των δεικτών του ρολογιού. - Οι έλικες με ένδειξη Β και ένα παξιμάδι χωρίς ροδέλα πρέπει να τοποθετηθούν με φορά περιστροφής αντίθετη με τη φορά των δεικτών του ρολογιού. 1. Τοποθετείστε τους έλικες Α ή Β στη μηχανή όπως φαίνεται παραπάνω. Η ένδειξη Α ή Β πρέπει να κοιτάζει προς τα πάνω. 2. Τοποθετείστε έναν δίσκο σιλικόνης. 3. Βιδώστε τα αντίστοιχα παξιμάδια: Αυτό με τη ροδέλα στην έλικα Α με κατεύθυνση αντίθετη με των δεικτών του ρολογιού, και αυτό χωρίς ροδέλα στην έλικα Β με κατεύθυνση σύμφωνη με των δεικτών του ρολογιού. 4. Βεβαιωθείτε ότι τα παξιμάδια έχουν σφίξει επαρκώς. Για αλλαγή ελίκων, θα χρειαστεί να χρησιμοποιήσετε γαλλικό κλειδί.

5 ΑΦΑΙΡΕΣΗ ΕΛΙΚΩΝ Για την αποσυναρμολόγηση των ελίκων, κρατήστε τη μηχανή, ξεβιδώστε τα παξιμάδια και προχωρήστε στην αφαίρεση. ΤΟΠΟΘΕΤΗΣΗ ΣΚΕΛΩΝ Τα σκέλη βιδώνονται στο πλαίσιο της συσκευής.

6 ΤΟΠΟΘΕΤΗΣΗ ΜΠΑΤΑΡΙΑΣ Εισάγετε τη μπαταρία στην υποδοχή στο πίσω μέρος του drone και πιέστε. Το drone θα ενεργοποιηθεί (θα ανάψουν οι φωτεινές ενδείξεις led και θα ακουστεί χαρακτηριστικός ήχος). Περιστρέψτε την ασφάλεια της μπαταρίας στη θέση 0 για να αφαλίσει. Βεβαιωθείτε πως η μπαταρία είναι σωστά τοποθετημένη, ασφαλής και σταθερή πριν προχωρήσετε. Στην αντίθετη περίπτωση διακινδυνεύετε την ασφάλεια της συσκευής και οποιουδήποτε τυχόν βρίσκεται στην εμβέλεια. ΑΦΑΙΡΕΣΗ ΜΠΑΤΑΡΙΑΣ Περιστρέψτε την ασφάλεια της μπαταρίας στη θέση Ι και τραβήξτε τη μπαταρία για να την αφαιρέσετε. Σημείωση: Αφού έχετε τελειώσει τη χρήση της συσκευής, αφαιρέστε τη μπαταρία, γιατί αλλιώς θα αδειάσει.

7 ΦΟΡΤΙΣΗ ΜΠΑΤΑΡΙΑΣ 1. Συνδέστε ένα καλώδιο USB σε αντάπτορα USB που μπαίνει στην πρίζα (δεν περιλαμβάνεται). 2. Συνδέστε την άλλη άκρη στον φορτιστή της μπαταρίας. 3. Συνδέστε τον αντάπτορα της μπαταρίας στον φορτιστή. 4. Συνδέστε τη μπαταρία στον αντάπτορα. Κατά τη φόρτιση της μπαταρίας, το πράσινο φως θα αναβοσβήνει αργά, ενώ το κόκκινο θα είναι συνεχώς αναμέννο. Όταν η μπαταρία φορτιστεί πλήρως, και τα δύο φώτα θα είναι αναμέννα συνεχώς. Εάν η μπαταρία και ο αντάπτορας δεν είναι συνδεδεμένα στον φορτιστή, και ο φορτιστής είναι συνδεδεμένος στο ρεύμα, το κόκκινο φως μέννει αναμέννο αλλά το πράσινο είναι σβηστό. Σε περίπτωση αστοχίας/βλάβης το κόκκινο φως παραμένει αναμέννο ενώ το πράσινο αναβοσβήνει γρήγορα. Σημείωση: Το ακροφύσιο του αντάπτορα πρέπει να συνδεθεί όπως φαίνεται στο σχήμα παρακάτω. Σε αντίθετη περίπτωση, ο φορτιστής ή/και η μπαταρία μπορούν να υποστούν ζημιά. Δεν συνιστάται η σύνδεση με USB υπολογιστή.

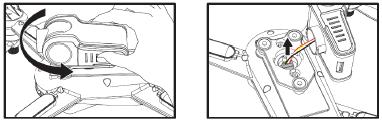

8 ΤΟΠΟΘΕΤΗΣΗ ΚΑΜΕΡΑΣ 1. Εισάγετε πρώτα το βύσμα τροφοδοσίας της κάμερας στην αντίστοιχη υποδοχή του drone. 2. Εισάγετε την κάμερα στην αντίστοιχη υποδοχή του drone υπό γωνία Περιστρέψτε την κάμερα προς τα δεξιά και βεβαιωθείτε ότι έχει ασφαλίσει. ΑΦΑΙΡΕΣΗ ΚΑΜΕΡΑΣ 1. Πιάστε την κάμερα όπως φαίνεται στο παρακάτω σχήμα, στρέψτε την προς τα αριστερά κατά 90 και αφαιρέστε την. 2. Αποσυνδέστε το βύσμα τροφοδοσίας της κάμερας.

9 ΡΥΘΜΙΣΗ ΓΩΝΙΑΣ ΚΑΜΕΡΑΣ Η γωνία της κάμερας μπορεί να ρυθμιστεί μέχρι και κατά 90 από το τηλεχειριστήριο. Σημείωση: Πριν την προσγείωση, βεβαιωθείτε ότι η κάμερα είναι στραμμένη προς τα κάτω. ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΜΠΑΤΑΡΙΩΝ ΣΤΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ 1. Ανοίξτε τον θάλαμο μπαταριών στο τηλεχειριστήριο. 2. Εισάγετε 4 μπαταρίες ΑΑ, δίνοντας ιδιαίτερη προσοχή στη σωστή τοποθέτηση των πόλων. 3. Κλείστε τον θάλαμο μπαταριών.

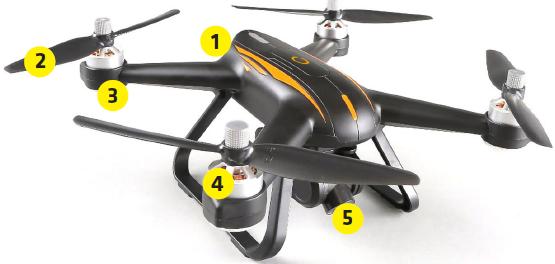

10 1. Μπαταρία 2. Έλικες 3. Φώτα LED 4. Μηχανή 5. Κάμερα ΓΕΝΙΚΗ ΕΠΙΣΚΟΠΗΣΗ ΤΟΥ DRONE

11 1. Ξεκλείδωμα 2. Εκκίνηση/προσγείωση 3. Αριστερός μοχλός 4. Διακόπτης GPS 5. Διακόπτης τηλεχειριστηρίου 6. LED τροφοδοσίας 7. Επιστροφή 8. Κουμπί κάμερας 9. Δεξιός μοχλός 10. Λειτουργία headless 11. Κουμπί άνευ λειτουργίας 12. Οθόνη LCD 13. Ρύθμιση γωνίας κάμερας 14. Κουμπί άνευ λειτουργίας 15. Κουμπί άνευ λειτουργίας ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ

12 ΟΘΟΝΗ 1. Αριθμός δορυφόρων GPS 2. Υψόμετρο από το σημείο εκκίνησης 3. Λειτουργία επιστροφής 4. Βίντεο 5. Στάθμη μπαταρίας τηλεχειριστηρίου 6. Εμβέλεια 7. Λειτουργία GPS 8. Απόσταση από το σημείο εκκίνησης 9. Λειτουργία headless 10. Φωτογραφία 11. Λειτουργία ελέγχου 12. Στάθμη μπαταρίας drone

13 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ DRONE ΣΥΖΕΥΞΗ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ/DRONE 1. Πιέστε και κρατήστε πατημένο το κουμπί Lock και ανάψτε το τηλεχειριστήριο. Θα εκπέμπψει δύο σύντομους ήχους και η ένδειξη LED θα ανάψει. 2. Για να ανάψετε το drone, εισάγετε τη μπαταρία. Το drone θα εκπέμπψει έναν ήχο και θα συνδεθεί με το τηλεχειριστήριο αυτόματα. Τα εμπρός και πίσω φώτα του drone θα αναβοσβήσουν. Το τηλεχειριστήριο επίσης θα εκπέμπψει έναν ήχο και η ένδειξη LED θα ανάψει συνεχόμενα. Στην οθόνη θα εμφανιστεί το εικονίδιο εμβέλειας. ΛΕΙΤΟΥΡΓΙΑ ΕΛΕΓΧΟΥ Το drone διαθέτει 2 λειτουργίες ελέγχου που εναλάσσουν τον αριστερό και τον δεξιό μοχλό. Ως προεπιλογή είναι ορισμένη η λειτουργία 2. Λειτουργία 1 Λειτουργία 2

14 1. Πτήση προς τα εμπρός 2. Στροφή αριστερά/δεξιά 3. Πτήση προς τα πίσω 4. Αποσβεστήρας 5. Πτήση προς τα αριστερά/δεξιά 6. Αποσβεστήρας 7. Πτήση προς τα αριστερά/δεξιά 8. Πτήση προς τα εμπρός 9. Στροφή αριστερά/δεξιά 10. Πτήση προς τα πίσω Για να επιλέξετε λειτουργία: 1. Πατήστε και κρατήστε το κουμπί κλειδώματος, και ανοίξτε το τηλεχειριστήριο. 2. Πατήστε και κρατήστε το κουμπί επιστροφής για περίπου 3 δευτερόλεπτα. Πατήστε μία φορά και κρατήστε για να επιλέξετε λειτουργία 1 ή 2. Σημείωση: Εάν ανοίξετε το τηλεχειριστήριο κανονικά και το χρησιμοποιήσετε, δεν θα μπορέσετε να επιλέξετε λειτουργία ελέγχου.

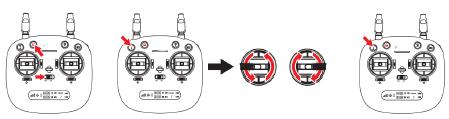

15 ΒΑΘΜΟΝΟΜΗΣΗ ΤΩΝ ΜΟΧΛΩΝ ΤΟΥ ΧΕΙΡΙΣΤΗΡΙΟΥ Σημείωση: Όλα τα τηλεχειριστήρια έρχονται ήδη βαθμονομημένα από το εργοστάσιο. Η βαθμονόμηση (calibration) θα χρειαστεί αν παρατηρήσετε κάποια κακή λειτουργία/ανταπόκριση των μοχλών ελέγχου. Μην ανάψετε το drone όσο κάνετε το calibration των μοχλών. 1. Πιέστε και κρατήστε πατημένο το κουμπί Lock και ανάψτε το τηλεχειριστήριο. 2. Κρατήστε πατημένο το κουμπί προσγείωσης για 3 δευτερόλεπτα. Το τηλεχειριστήριο θα εκπέμπψει τρεις σύντομους ήχους, ενώ η φωτεινή ένδειξη LED θα αναβοσβήνει αργά. Μετακινήστε τους μοχλούς προς οποιαδήποτε κατεύθυνση, για όσο δυνατόν περισσότερο. 3. Πατήστε το κουμπί προσγείωσης για 3 δευτερόλεπτα. Το τηλεχειριστήριο θα εκπέμπψει τρεις σύντομους ήχους, ενώ η φωτεινή ένδειξη LED θα αναβοσβήσει γρήγορα. ΦΩΤΕΙΝΗ ΕΝΔΕΙΞΗ LED ΤΟΥ ΧΕΙΡΙΣΤΗΡΙΟΥ 1. Η φωτεινή ένδειξη αναβοσβήνει γρήγορα Το χειριστήριο συνδέεται με το drone. 2. Η φωτεινή ένδειξη αναβοσβήνει αργά και εκπέμπεται ένας ήχος, και αναβοσβήνει και το εικονίδιο της μπαταρίας στην οθόνη Οι μπαταρίες του χειριστηρίου έχουν αδειάσει και χρειάζονται αντικατάσταση. 3. Το εικονίδιο της μπαταρίας του drone στην οθόνη δείχνει χαμηλή στάθμη, και το χειριστήριο εκπέμπει ήχους τακτικά Η μπαταρία του drone τελειώνει. Θα επιστρέψει αυτόματα μόνο του, εάν το υψόμετρο ξεπεράσει τα 100 μέτρα ή η απόσταση από τον χρήστη είναι πάνω από 300 μέτρα. 4. Το εικονίδιο της μπαταρίας του drone στην οθόνη δείχνει τη χαμηλότερη στάθμη, και το χειριστήριο εκπέμπει ήχους τακτικά Η μπαταρία του drone τελείωσε. Θα επιστρέψει αυτόματα μόνο του, εάν το υψόμετρο ξεπεράσει τα 15 μέτρα ή η απόσταση από τον χρήστη είναι πάνω από 15 μέτρα. Εάν είναι λιγότερο από 15 μέτρα, θα προσγειωθεί αυτόματα. 5. Το εικονίδιο εμβέλειας δείχνει λιγότερες από 2 στήλες, και το χειριστήριο εκπέμπει ήχους τακτικά Η απόσταση ανάμεσα στο drone και στο χειριστήριο είναι πολύ μεγάλη ή η μπαταρία του drone έχει αφαιρεθεί μετά τη σύνδεση με το χειριστήριο.

16 ΦΩΤΕΙΝΕΣ ΕΝΔΕΙΞΕΙΣ LED ΤΟΥ DRONE 1. Οι μπροστά και πίσω φωτεινές ενδείξεις LED αναβοσβήνουν γρήγορα με κίτρινο χρώμα Το drone δεν είναι συνδεδεμένο με το χειριστήριο. 2. Οι μπροστά και πίσω φωτεινές ενδείξεις LED αναβοσβήνουν γρήγορα με κίτρινο, κόκκινο και πράσινο χρώμα Το drone συνδέεται με το χειριστήριο. 3. Οι μπροστά φωτεινές ενδείξεις αναβοσβήνουν με κόκκινο, ενώ οι πίσω με κίτρινο Δεν υπάρχει σύνδεση με το GPS. 4. Οι μπροστά φωτεινές ενδείξεις αναβοσβήνουν με κόκκινο, ενώ οι πίσω με πράσινο Υπάρχει σύνδεση με το GPS. 5. Οι μπροστά και πίσω φωτεινές ενδείξεις LED αναβοσβήνουν γρήγορα με πράσινο χρώμα Το drone κάνει βαθμονόμηση του γυροσκοπίου. 6. Οι μπροστά και πίσω φωτεινές ενδείξεις LED αναβοσβήνουν με κίτρινο χρώμα σε εναλλαγή Το drone είναι σε λειτουργία οριζόντιας βαθμονόμησης πυξίδας. 7. Οι μπροστά και πίσω φωτεινές ενδείξεις LED αναβοσβήνουν με πράσινο χρώμα σε εναλλαγή Το drone είναι σε λειτουργία κάθετης βαθμονόμησης πυξίδας. 8. Οι μπροστά φωτεινές ενδείξεις αναβοσβήνουν με κόκκινο, ενώ οι πίσω με κόκκινο αργά Χαμηλή μπαταρία (περίπου 1/4). 9. Οι μπροστά φωτεινές ενδείξεις είναι σταθερά αναμέννες με κόκκινο, ενώ οι πίσω αναβοσβήνουν με κόκκινο γρήγορα Πολύ χαμηλή μπαταρία (περίπου 1/6). 10. Οι μπροστά και πίσω φωτεινές ενδείξεις LED αναβοσβήνουν 1 φορά ανά περίπου 1,5 δευτερόλεπτο Πρόβλημα στο γυροσκόπιο. 11. Οι μπροστά και πίσω φωτεινές ενδείξεις LED αναβοσβήνουν 2 φορές ανά περίπου 1,5 δευτερόλεπτο Πρόβλημα με το υψόμετρο. 12. Οι μπροστά και πίσω φωτεινές ενδείξεις LED αναβοσβήνουν 3 φορές ανά περίπου 1,5 δευτερόλεπτο Πρόβλημα με την πυξίδα. 13. Οι μπροστά και πίσω φωτεινές ενδείξεις LED αναβοσβήνουν 4 φορές ανά περίπου 1,5 δευτερόλεπτο Πρόβλημα με το σήμα του GPS.

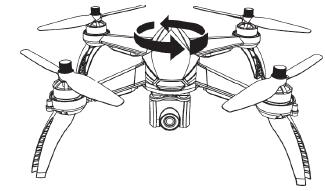

17 ΕΚΚΙΝΗΣΗ ΤΟΥ DRONE Λειτουργία εντοπισμού Αφού γίνει η σύνδεση με το τηλεχειριστήριο, το drone θα μπει σε λειτουργία εντοπισμού. Τα μπροστινά και πίσω φώτα LED θα αναβοσβήνουν εναλλασσόμενα με κόκκινο, πράσινο και κίτρινο χρώμα. Βεβαιωθείτε ότι το drone βρίσκεται σε μια οριζόντια και επίπεδη επιφάνεια. Η διαδικασία θα διαρκέσει περίπου 8 δευτερόλεπτα. Όταν ολοκληρωθεί, το τηλεχειριστήριο θα εκπέμπψει δύο σύντομους ήχους και τα φώτα LED του drone θα αναβοσβήσουν με κίτινο χρώμα εναλλασσόμενα. Βαθμονόμηση πυξίδας Σημείωση: Η πυξίδα πρέπει να βαθμονομηθεί αφού ολοκληρωθεί το προηγούμενο βήμα (διαδικασία εντοπισμού). Αυτό είναι κάτι που πρέπει να γίνεται κάθε φορά που ανάβετε το drone, και πριν την πτήση. 1. Οριζόντια βαθμονόμηση Τα μπροστινά και πίσω φώτα LED στη λειτουργία οριζόντιας βαθμονόμησης θα αναβοσβήνουν με κίτρινο χρώμα. Κρατήστε το drone και περιστρέψτε το οριζόντια γύρω από τον άξονά του, τουλάχιστον τρεις φορές. Εάν η βαθμονόμηση είναι σωστή, τα φώτα θα αναβοσβήσουν με πράσινο χρώμα.

18 2. Κάθετη βαθμονόμηση Τα μπροστινά και πίσω φώτα LED στη λειτουργία κάθετης βαθμονόμησης θα αναβοσβήνουν με πράσινο χρώμα. Κρατήστε το drone σε κάθετη θέση (κοιτώντας προς τα πάνω) και περιστρέψτε το γύρω από τον άξονά του, τουλάχιστον τρεις φορές. Εάν η βαθμονόμηση είναι σωστή, τα φώτα θα είναι αναμέννα συνεχόμενα. ΣΗΜΕΙΩΣΕΙΣ: - Μην κάνετε τη διαδικασία βαθμονόμησης της πυξίδας κοντά σε κάποιο ισχυρό μαγνητικό πεδίο. - Μην έχετε πάνω σας αντικείμενα με μαγνητικό πεδίο ή μαγνητικές ιδιότητες (πχ κινητό τηλέφωνο). - Φροντίστε να μη βρίσκεστε κοντά σε μεγάλα μεταλλικά αντικείμενα. Βαθμονόμηση γυροσκοπίου Μετά τη σύνδεση με το τηλεχειριστήριο, τοποθετήστε το drone σε μια επίπεδη και οριζόντια επιφάνεια και κατευθύνετε τους δύο μοχλούς προς την κάτω αριστερά γωνία (όπως φαίνεται στο σχήμα παρακάτω). Όταν τα φώτα LED σταματήσουν να αναβοσβήνουν γρήγορα με πράσινο χρώμα, η βαθμονόμηση έχει ολοκληρωθεί.

19 Κλείδωμα και ξεκλείδωμα του drone Για να κλειδώσετε και να ξεκλειδώσετε το drone, ξεκινήστε τις μηχανές. Το ξεκλείδωμα μπορεί να γίνει με δύο τρόπους: 1. Πατήστε σύντομα το κουμπί κλειδώματος. Οι μηχανές θα ξεκινήσουν και το drone θα ξεκλειδώσει. 2. Κατευθύνετε τον αριστερό μοχλό στην κάτω δεξιά γωνία, και αντίστοιχα τον δεξιό στην κάτω αριστερά. Το κλείδωμα μπορεί να γίνει με δύο τρόπους: 1. Κρατήστε πατημένο το κουμπί κλειδώματος για περίπου 3 δευτερόλεπτα. Οι μηχανές θα σταματήσουν και το drone θα κλειδώσει. 2. Αφού το drone έχει προσγειωθεί, κατευθύνετε το αμορτισέρ προς τα κάτω για περίπου 3 δευτερόλεπτα. Η μηχανή θα σταματήσει και το drone θα κλειδώσει. Σημείωση: Μη σταματήσετε τις μηχανές με το κουμπί κλειδώματος όσο το drone είναι σε πτήση, αλλιώς θα πέσει.

20 ΕΛΕΓΧΟΣ ΤΟΥ DRONE Για να ελέγξετε την κίνηση του drone, κινήστε τους μοχλούς του τηλεχειριστηρίου σύμφωνα με τις παρακάτω εικόνες. Οι εικόνες δείχνουν τη θέση των μοχλών στην προεπιλεγμένη λειτουργία ελέγχου 2. Κίνηση πάνω/κάτω: Πτήση μπροστά/πίσω:

21 Στροφή αριστερά/δεξιά: Πτήση αριστερά/δεξιά: Εκκίνηση/Προσγείωση: 1. Αφού έχετε ξεκινήσει τις μηχανές, πατήστε το κουμπί Εκκίνηση/Προσγείωση. Το drone θα ξεκινήσει αυτόματα και θα διατηρήσει ένα σταθερό υψόμετρο 1.5 μ πάνω από το έδαφος. 2. Κατά τη διάρκεια της πτήσης, πατήστε το κουμπί Εκκίνηση/Προσγείωση για να προσγειωθεί το drone αυτόματα.

22 Λειτουργία πτήσης με ανενεργό GPS Για να απενεργοποιήσετε το GPS, γυρίστε το τηλεχειριστήριο στη λειτουργία 1. Σε αυτή τη λειτουργία, το drone δεν χρησιμοποιεί GPS για να διατηρήσει τη θέση του. Για το ύψος, χρησιμοποιεί το ενσωματωμένο υψόμετρο. Αυτή η λειτουργία δεν είναι ακριβής, και για αυτό το λόγο συνιστάται μόνο για όσους έχουν εμπειρία και ικανότητες στην πτήση drones. Λειτουργία GPS Γυρίστε το τηλεχειριστήριο στη λειτουργία 2. Σε αυτή τη λειτουργία, το drone χρησιμοποιεί GPS για να διατηρήσει τη θέση του.

23 Επιστροφή στη βάση Χάρη σε αυτή τη λειτουργία, το drone επιστρέφει στο τελευταίο αποθηκευμένο σημείο ( βάση ). Υπάρχουν 3 διαφορετικές υπολειτουργίες αυτής της λειτουργίας: Έξυπνη επιστροφή, επιστροφή έκτακτης ανάγκης και επιστροφή χαμηλής μπαταρίας. Το αποθηκευμένο σημείο είναι το σημείο από όπου γίνεται η εκκίνηση του drone. Για να είναι σίγουρο ότι το σημείο έχει αποθηκευτεί σωστά, πρέπει να είναι κάπου με ισχυρό σήμα GPS (τουλάχιστον 7 δορυφόροι συνδεδεμένοι). 1. Έξυπνη επιστροφή: Εάν το σήμα του GPS είναι επαρκώς ισχυρό (7 δορυφόροι) και η βάση έχει αποθηκευτεί, πατήστε το κουμπί επιστροφής. To drone θα επιστρέψει στο αποθηκευμένο σημείο. Κατά τη διάρκεια της επιστροφής μπορείτε να ελέγξετε το drone για την αποφυγή τυχόν εμποδίων. Πατώντας το κουμπί ξανά απενεργοποιείται η λειτουργία έξυπνης επιστροφής. 2. Επιστροφή έκτακτης ανάγκης: Εάν το σήμα του GPS είναι επαρκώς ισχυρό (7 δορυφόροι) και η βάση έχει αποθηκευτεί, η επιστροφή έκτακτης ανάγκης θα γίνει αυτόματα εάν το τηλεχειριστήριο χάσει την επαφή με το drone για πάνω από 6 δευτερόλεπτα. Θα ανακτήσετε τον έλεγχο εάν η επαφή αποκατασταθεί, και αφού πατήσετε το κουμπί επιστροφής. - Κατά τη διάρκεια της επιστροφής έκτακτης ανάγκης, δεν μπορείτε να ελέγξετε το drone για αποφυγή εμποδίων. - Το drone δεν θα επιστρέψει στη βάση εάν το σήμα του GPS είναι αδύναμο (λιγότεροι από 7 δορυφόροι). - Εάν δεν υπάρχει σήμα GPS και έχει χαθεί η επαφή με το τηλεχειριστήριο για πάνω από 6 δευτερόλεπτα, το drone θα προσγειωθεί και στη συνέχεια θα κλειδώσει. 3. Επιστροφή χαμηλής μπαταρίας: Εάν τα πίσω φώτα του drone αναβοσβήνουν αργά με κόκκινο χρώμα και το χειριστήριο εκπέμπψει έναν σύντομο ήχο, αυτό σημαίνει ότι η μπαταρία έχει χαμηλή στάθμη.

24 Σε αυτή την περίπτωση, και εάν το ύψος πτήσης είναι μεγαλύτερο των 100 μέτρων και η απόσταση από το χειριστήριο μεγαλύτερη των 300 μέτρων, το drone θα επιστρέψει αυτόματα στο αποθηκευμένο σημείο. Εάν τα πίσω φώτα του drone αναβοσβήνουν αργά με κόκκινο χρώμα και το χειριστήριο εκπέμπψει σύντομους ήχους, αυτό σημαίνει ότι η μπαταρία έχει πολύ χαμηλή στάθμη. Σε αυτή την περίπτωση, και εάν το ύψος πτήσης είναι μεγαλύτερο των 15 μέτρων και η απόσταση από το χειριστήριο μεγαλύτερη των 15 μέτρων, το drone θα επιστρέψει αυτόματα στο αποθηκευμένο σημείο. Εάν βρίσκεται εντός απόστασης 15 μέτρων, θα προσγειωθεί αυτόματα. Κατά τη διάρκεια της επιστροφής δεν μπορείτε να ανκτήσετε τον έλεγχο πατώντας το κουμπί επιστροφής, λόγω χαμηλής μπαταρίας. ΦΩΤΟΓΡΑΦΙΑ/ΒΙΝΤΕΟ Πατήστε σύντομα το κουμπί της κάμερας για να τραβήξετε μια φωτογραφία. Το εικονίδιο της κάμερας θα αναβοσβήσει στην οθόνη για λίγο. Κρατώντας πατημένο το κουμπί της κάμερας, αρχίζει η εγγραφή βίντεο. Το εικονίδιο της βιντεοκάμερας θα αναβοσβήνει στην οθόνη. Κρατήστε το κουμπί πατημένο ακόμα περισσότερο για να σταματήσει η εγγραφή. Σημείωση: Εάν δεν υπάρχει κάρτα μνήμης στην κάμερα, ή αυτή που υπάρχει για κάποιο λόγο δεν λειτουργεί σωστά, δεν θα μπορέσετε να πάρετε φωτογραφίες ή βίντεο πατώντας το κουμπί του τηλεχειριστηρίου. Σε αυτή την περίπτωση, η λειτουργία θα είναι διαθέσιμη μόνο μέσω της εφαρμογής του τηλεφώνου.

25 ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΠΤΗΣΗ Πριν ξεκινήσετε, βεβαιωθείτε ότι: 1. Το drone και το τηλεχειριστήριο έχουν γεμάτες μπαταρίες. 2. Οι έλικες έχουν τοποθετηθεί σωστά. 3. Οι μηχανές λειτουργούν ομαλά μετά την εκκίνηση. Εφαρμογή Σημείωση: Το drone χρησιμοποιεί πρωτόκολλο WiFi 5 GHz. Βεβαιωθείτε ότι η συσκευή σας με την εφαρμογή υποστηρίζει το συγκεκριμένο πρωτόκολλο, αλλιώς δεν θα μπορέσετε να συνδεθείτε με το drone. Για να έχετε προεπισκόπηση της κάμερας στο smartphone σας, πρέπει πρώτα να εγκαταστήσετε την εφαρμογή X-DRONE. H εφαρμογή είναι διαθέσιμη στο Google Play (για Android smartphones) και στο App Store (για ios smartphones). 1. Ανάψtε το drone και από τις επιλογές WiFi στο smartphone, επιλέξτε το drone από τη λίστα. 2. Τρέξτε την εφαρμογή X-DRONE. 3. Όταν επιλέξετε το drone από τη λίστα, θα συνδεθείτε με την κάμερά του. Αποθήκευση φωτογραφιών και βίντεο 1. Εάν η κάμερα δεν έχει κάρτα μνήμης, οι φωτογραφίες και τα βίντεο θα αποθηκευτούν μέσω της εφαρμογής στο smartphone. 2. Εάν η κάμερα έχει κάρτα μνήμης, οι φωτογραφίες και τα βίντεο θα αποθηκευτούν σε αυτήν. 3. Οι φωτογραφίες και τα βίντεο που είναι αποθηκευμένα στην κάρτα μνήμης μπορούν να μεταφερθούν στο smartphone μέσω της εφαρμογής.

26 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Η κατασκευάστρια εταιρεία BrandLineGroup Sp. zo.o δηλώνουμε υπεύθυνα ότι το παρόν προϊόν OV-X-BEE DRONE 9.0 GPS συμμορφώνεται πλήρως με τις απαραίτητες κοινοτικές οδηγίες:
