1 INNOVATOR S51337 ΗΧΕΙΑ HOME THEATER 5.1 SURROUND ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ

2 ΕΙΣΑΓΩΓΗ Ευχαριστούμε για την επιλογή του συστήματος Home Theater Innovator S Το σύστημα αυτό συνδέεται με το PC, DVD Player, CD/MP3, την τηλεόραση σας ή άλλη συμβατή συσκευή παραγωγής ήχου και αποδίδει ποιοτικό 5.1 ήχο. ΠΡΟΔΙΑΓΡΑΦΕΣ Κωδικό μοντέλου: S51337 Συνολική ισχύς εξόδου: 55W Μονάδα Ηχείων: Κύρια Μονάδα: 5.25, 4Ω, 30W Κεντρικό ηχείο: 2 x 4, 4Ω, 5W Πίσω ηχεία: 2 x 4, 4Ω, 5W Εμπρός ηχεία: 2 x 4, 4Ω, 5W Μέγεθος: Woofer: 345 x 141 x 324mm Κεντρικό ηχείο:152 x 68 x 234mm Πίσω ηχεία: 152 x 68 x 234 mm Εμπρός ηχεία: 152 x 68 x 234 mm Εύρος Απόκρισης Συχνότητας: Sub Woofer 30Hz-20KHz Είσοδος τροφοδοσίας: AC (εναλλασσόμενο ρεύμα) ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Με την σύνδεση σε συσκευή DVD Player ή κάρτα ήχου που παράγουν διακριτό 5.1 ήχο ή αποκωδικοποιημένο ήχο AC3 ή DTS, το σύστημα παρέχει 5.1 πολυκάναλο ήχο οικιακού σινεμά (Home Theater) Εισαγωγή κλασσικού στέρεο ήχου έχει σαν αποτέλεσμα την προς τα άνω διαμόρφωση του (upsample) σε 5.1 ήχο Όμορφος σχεδιασμός Εύκολος έλεγχος μέσω τηλεχειριστηρίου υπερύθρων (IR Remote) Κυκλικό LED panel display Ο φωτισμός του περιστροφικού LED απεικονίζει σε αναλογία την ένταση του ήχου Δυνατότητα ρύθμισης συνολικής κύριας έντασης (Master Volume) καθώς και ξεχωριστής ανά κανάλι ρύθμισης έντασης ήχου Sub-Woofer με ενσωματωμένο ενισχυτή 1

ΠΡΟΔΙΑΓΡΑΦΕΣ Κωδικό μοντέλου: S51337 Συνολική ισχύς εξόδου: 55W Μονάδα Ηχείων: Κύρια Μονάδα: 5.

3 ΥΠΕΡΥΘΡΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ (IR REMOTE CONTROL) (1) Αναμονή (Stand By) (2) Ρύθμιση ήχου κεντρικού ηχείου (CT) (3) Ρύθμιση ήχου εμπρός αριστερού ηχείου (FL) (4) Ρύθμιση ήχου πίσω αριστερού ηχείου (SL) (5) Εισαγωγή ήχου 2.1 (6) Μείωση έντασης (Volume -) (7) Σίγαση (Mute) (8) Ρύθμιση ήχου Sub Woofer (9) Ρύθμιση ήχου εμπρός δεξιού ηχείου (FR) (10) Ρύθμιση ήχου πίσω δεξιού ηχείου (SR) (11) Εισαγωγή ήχου 5.1 (12) Αύξηση έντασης (Volume +) 2

2.1 (6) Μείωση έντασης (Volume -) (7) Σίγαση (Mute) (8) Ρύθμιση ήχου Sub Woofer (9) Ρύθμιση ήχου εμπρός

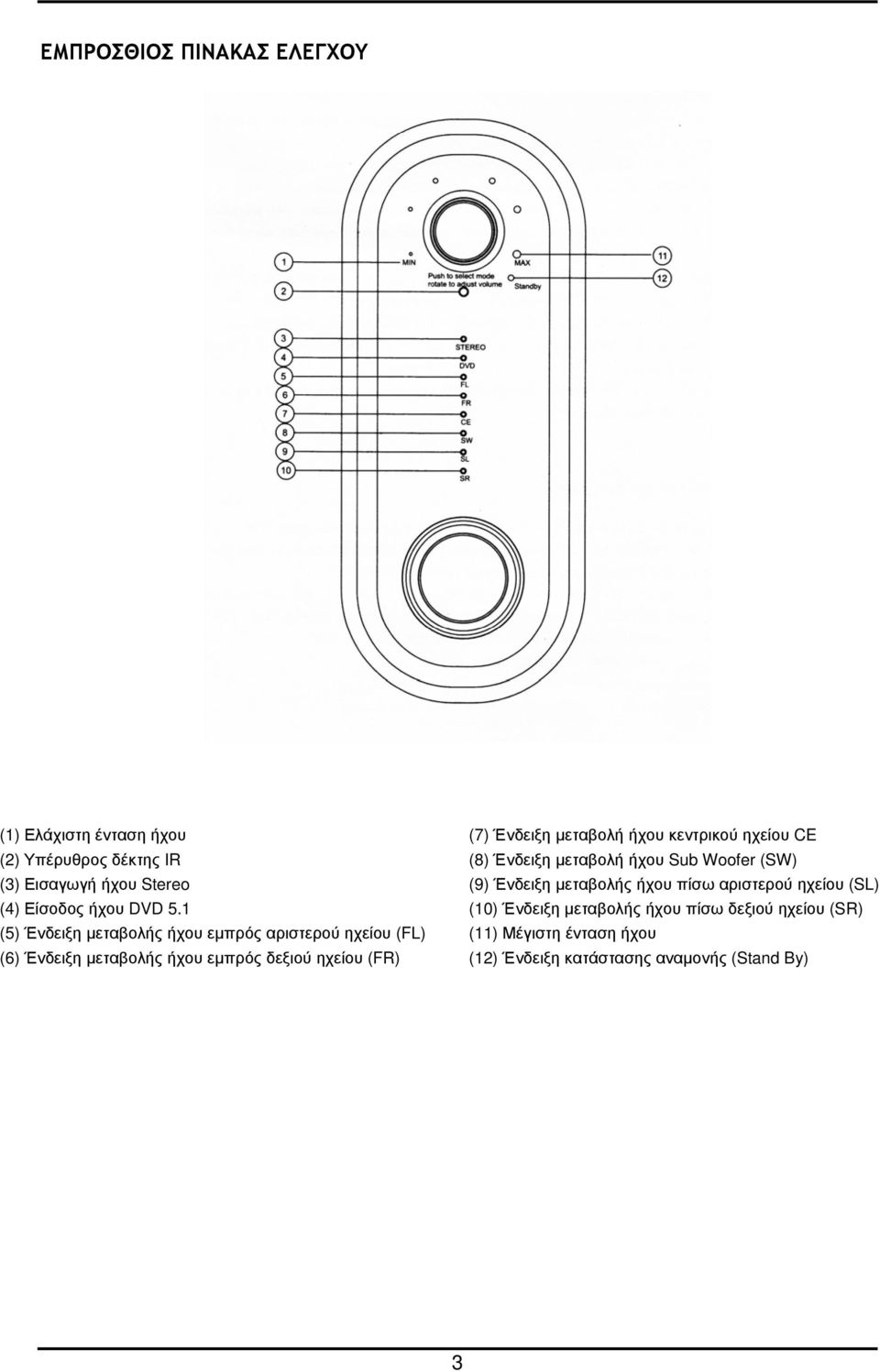

4 ΕΜΠΡΟΣΘΙΟΣ ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ (1) Ελάχιστη ένταση ήχου (7) Ένδειξη μεταβολή ήχου κεντρικού ηχείου CE (2) Υπέρυθρος δέκτης IR (8) Ένδειξη μεταβολή ήχου Sub Woofer (SW) (3) Εισαγωγή ήχου Stereo (9) Ένδειξη μεταβολής ήχου πίσω αριστερού ηχείου (SL) (4) Είσοδος ήχου DVD 5.1 (10) Ένδειξη μεταβολής ήχου πίσω δεξιού ηχείου (SR) (5) Ένδειξη μεταβολής ήχου εμπρός αριστερού ηχείου (FL) (11) Μέγιστη ένταση ήχου (6) Ένδειξη μεταβολής ήχου εμπρός δεξιού ηχείου (FR) (12) Ένδειξη κατάστασης αναμονής (Stand By) 3

5 ΕΛΕΓΧΟΣ ΣΥΣΤΗΜΑΤΟΣ 1. Στην κατάσταση αναμονής, πιέστε το κεντρικό κουμπί στον πίνακα ελέγχου για 3 δευτερόλεπτα για να ενεργοποιήσετε (ON) τα ηχεία. Πιέστε το κεντρικό κουμπί στον πίνακα ελέγχου για άλλα 3 δευτερόλεπτα αν επιθυμείτε να απενεργοποιήσετε τα ηχεία (OFF) 2. Το σύστημα ηχείων, αμέσως μετά την ενεργοποίηση (ON) τίθεται στην κατάσταση λειτουργίας μεταβολής κύριας έντασης (Master Volume). Ο φωτισμός LED δείχνει το επίπεδο έντασης του ήχου 3. Πιέστε δύο συνεχόμενες φορές το κεντρικό κουμπί (εντός 1 δευτερολέπτου) για εναλλαγή λειτουργιών εισαγωγής ήχου Stereo και εισαγωγής ήχου Στην κατάσταση λειτουργίας μεταβολής κύριας έντασης (Master Volume), με την περιστροφή του κεντρικού κουμπιού δεξιόστροφα αυξάνεται η ένταση, το μπλε LED γίνεται ποιο φωτεινό, ενώ όταν φτάσουμε στην μέγιστη ένταση αυτό αναβοσβήνει για 5 δευτερόλεπτα. Κατά την περιστροφή του κεντρικού κουμπιού αριστερόστροφα, μειώνεται η ένταση, το μπλε LED γίνεται ποιο σκοτεινό, ενώ όταν φτάσουμε στην ελάχιστη ένταση αυτό αναβοσβήνει για 5 δευτερόλεπτα. 5. Πιέζοντας το κεντρικό κουμπί μία φορά, μπαίνουμε στον ανεξάρτητο ανά κανάλι έλεγχο ήχου (multichannel volume control) με ενδείξεις (FR, FL, SR, SL, CENTER, WOOFER), σύμφωνα με τις ενδείξεις LED του κεντρικού πάνελ (κάθε πίεση μας μεταφέρει στο επόμενο κανάλι-ηχείο). Με την περιστροφή του κεντρικού κουμπιού δεξιόστροφα αυξάνεται η ένταση, το μπλέ LED γίνεται ποιο φωτεινό, ενώ όταν φτάσουμε στην μέγιστη ένταση αυτό αναβοσβήνει για 5 δευτερόλεπτα. Κατά την περιστροφή του κεντρικού κουμπιού αριστερόστροφα, μειώνεται η ένταση, το μπλε LED γίνεται ποιο σκοτεινό, ενώ όταν φτάσουμε στην ελάχιστη ένταση αυτό αναβοσβήνει για 5 δευτερόλεπτα. 6. Το σύστημα αυτόματα εισέρχεται στην κατάσταση λειτουργίας μεταβολής κύριας έντασης (Master Volume) μετά από αναμονή 5 δευτερολέπτων χωρίς οποιαδήποτε ενέργεια σε οποιοδήποτε ως άνω επίπεδο (FR, FL, SR, SL, CENTER, WOOFER) ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΣΥΝΔΕΣΕΙΣ 1. Βεβαιωθείτε ότι το σύστημα ηχείων είναι απενεργοποιημένα (Power Off) πριν επιχειρήσετε οποιαδήποτε σύνδεση 2. Συνδέστε όλα τα ηχεία και το Sub Woofer στο πίσω μέρος του κεντρικού κουτιού ελέγχου (δείτε ακόλουθες σελίδες) 3. Συνδέστε την συσκευή αναπαραγωγής (πχ DVD Player) στο τμήμα εισόδου (input) του κεντρικού κουτιού ελέγχου (δείτε ακόλουθες σελίδες) 4. Συνδέστε την τροφοδοσία από το sub woofer στην πρίζα 5. Πιέστε το κουμπί Power για να θέσετε το σύστημα σε λειτουργία 6. Χρησιμοποιήστε τα κουμπιά στον πίνακα ελέγχου για να ρυθμίσετε την ένταση των ηχείων 4

Το σύστημα ηχείων, αμέσως μετά την ενεργοποίηση (ON) τίθεται στην κατάσταση λειτουργίας μεταβολής κύριας έντασης (Master Volume). Ο φωτισμός LED δείχνει το επίπεδο έντασης του ήχου 3.

6 ΣΥΝΔΕΣΗ ΜΕ ΣΥΣΚΕΥΕΣ 1) DVD Player Βήμα 1 ο : Συνδέστε το DVD Player σε όλα τα βύσματα ήχου τύπου Jack (5.1) στο πίσω μέρος του πίνακα χρησιμοποιώντας τα 2σε2 RCA καλώδια (παρέχονται 3 x 2σε2 RCA καλώδια) Βήμα 2 ο : Συνδέστε όλα τα δορυφορικά ηχεία και το Sub Woofer στις συνδέσεις εξόδου (Audio Output) στο πίσω μέρος του πίνακα ελέγχου Βήμα 3 ο : Συνδέστε τα ηχεία στο ρεύμα και ενεργοποιήστε το σύστημα 5

Βήμα 2 ο : Συνδέστε όλα τα δορυφορικά ηχεία και το Sub Woofer στις συνδέσεις εξόδου (Audio Output)

7 2) PC / CD / MP3 Βήμα 1 ο : Συνδέστε το PC/CD/MP3 στην είσοδο ήχου τύπου Jack Stereo στο πίσω μέρος του πίνακα χρησιμοποιώντας το 2σε1 RCA καλώδιο που παρέχεται με το σύστημα Βήμα 2 ο : Συνδέστε όλα τα δορυφορικά ηχεία και το Sub Woofer στις συνδέσεις εξόδου (Audio Output) στο πίσω μέρος του πίνακα ελέγχου Βήμα 3 ο : Συνδέστε τα ηχεία στο ρεύμα και ενεργοποιήστε το σύστημα 6

Συνδέστε όλα τα δορυφορικά ηχεία και το Sub Woofer στις συνδέσεις εξόδου (Audio Output) στο

8 3) TV / VCD Βήμα 1 ο : Συνδέστε την τηλεόραση στην είσοδο ήχου τύπου Stereo στο πίσω μέρος του πίνακα χρησιμοποιώντας το 2σε2 RCA καλώδιο που παρέχεται με το σύστημα Βήμα 2 ο : Συνδέστε όλα τα δορυφορικά ηχεία και το Sub Woofer στις συνδέσεις εξόδου (Audio Output) στο πίσω μέρος του πίνακα ελέγχου Βήμα 3 ο : Συνδέστε τα ηχεία στο ρεύμα και ενεργοποιήστε το σύστημα 7

9 4) Κάρτα ήχου 5.1 Βήμα 1 ο : Συνδέστε την 5.1 κάρτα ήχου στην είσοδο ήχου τύπου 5.1 στο πίσω μέρος του πίνακα χρησιμοποιώντας το 2σε1 RCA καλώδιο που παρέχεται με το σύστημα Βήμα 2 ο : Συνδέστε όλα τα δορυφορικά ηχεία και το Sub Woofer στις συνδέσεις εξόδου (Audio Output) στο πίσω μέρος του πίνακα ελέγχου Βήμα 3 ο : Συνδέστε τα ηχεία στο ρεύμα και ενεργοποιήστε το σύστημα 8

Βήμα 2 ο : Συνδέστε όλα τα δορυφορικά ηχεία και το Sub Woofer στις συνδέσεις εξόδου (Audio

10 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΣΗΜΑΝΤΙΚΟ Αποσυνδέστε άμεσα την συσκευή σε περίπτωση που ισχύει κάτι από τα παρακάτω: Το καλώδιο ρεύματος έχει φθαρεί, κοπεί ή καεί Υπήρξε πτώση των ηχείων ή το σώμα των ηχείων έχει υποστεί εξωτερική φθορά Υπήρξε εισροή υγρού σε κάποιο από τα ηχεία Η απόδοση των ηχείων σας κάνουν να πιστεύετε ότι έχουν ανάγκη επιδιόρθωσης/service Τα ηχεία εκτέθηκαν σε βροχή ή σε συνθήκες έντονης υγρασίας ΕΛΕΓΧΟΣ ΣΦΑΛΜΑΤΩΝ Αν αντιμετωπίσετε οποιοδήποτε πρόβλημα κατά την εγκατάσταση του συστήματος, ελέγξτε τα παρακάτω: Σιγουρευτείτε ότι έχουν γίνει σωστά όλες οι συνδέσεις Ελέγξτε ότι το σύστημα είναι στην πρίζα και είναι ενεργοποιημένο (ON) Ελέγξτε αν είναι αναμμένο το LED στον πίνακα ελέγχου και αν όχι ελέγξτε ότι το σύστημα είναι στην πρίζα και είναι ενεργοποιημένο (ON) Αν έχετε συνδέσει το σύστημα σε παιχνιδομηχανή (console), συμβουλευτείτε και το εγχειρίδιο οδηγιών της για την σύνδεση ΠΡΟΦΥΛΑΞΕΙΣ Το σύστημα ηχείων σας πρέπει να είναι μακριά από πηγές θερμότητας όπως καλοριφέρ και θερμάστρες Μην τοποθετείτε τα ηχεία σε ασταθείς βάσεις, τραπέζια ή τρίποδα Αποφύγετε την τοποθέτηση του συστήματος σας σε μέρη με υψηλή υγρασία Διαβάστε προσεκτικά τις οδηγίες χρήσης (παρόν εγχειρίδιο) πριν εγκαταστήσετε το σύστημα και ακολουθήστε πιστά τις αναγραφόμενες οδηγίες Φυλάξτε το παρόν εγχειρίδιο σε ασφαλές μέρος για μελλοντική χρήση ΠΡΟΣΘΗΚΕΣ Μην χρησιμοποιείτε αξεσουάρ, προσθήκες ή επεκτάσεις καλωδίων που δεν περιέχονται στην συσκευασία, καθώς η χρήση τους μπορεί να εμπεριέχει κινδύνους και πιθανόν να βγάλει εκτός εγγύησης τα ηχεία. ΚΑΘΑΡΙΣΜΟΣ Πριν τον καθαρισμό των ηχείων, αφαιρέστε τα από το ρεύμα. Μην χρησιμοποιείτε υγρά καθαριστικά ή αεροζόλ, για τον καθαρισμό, αλλά ένα μαλακό πανί ΠΡΟΣΟΧΗ Τα ηχεία αυτά, όπως όλες οι συσκευές που συνδέονται με το ηλεκτρικό ρεύμα, αν δεν χρησιμοποιηθούν σωστά ή αν υποστούν μεγάλες φθορές, μπορεί να προκαλέσουν ζημιά στον χρήστη Προτείνεται η επίβλεψη ενήλικα κατά την σύνδεση και χρήση του προϊόντος αυτού. 9

υγρασίας ΕΛΕΓΧΟΣ ΣΦΑΛΜΑΤΩΝ Αν αντιμετωπίσετε οποιοδήποτε πρόβλημα κατά την εγκατάσταση του συστήματος, ελέγξτε τα παρακάτω: Σιγουρευτείτε ότι έχουν γίνει σωστά όλες οι συνδέσεις Ελέγξτε ότι το
