ΟΔΗΓΙΕΣ ΧΕΙΡΙΣΜΟΥ & ΛΕΙΤΟΥΡΓΙΑΣ

Transcript

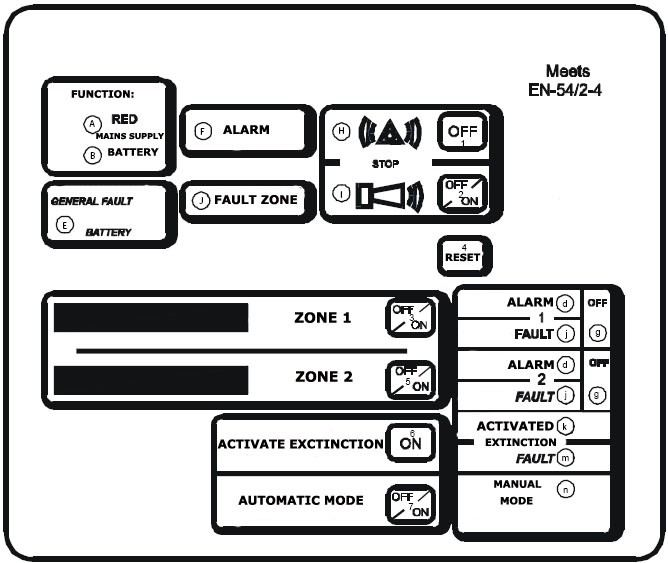

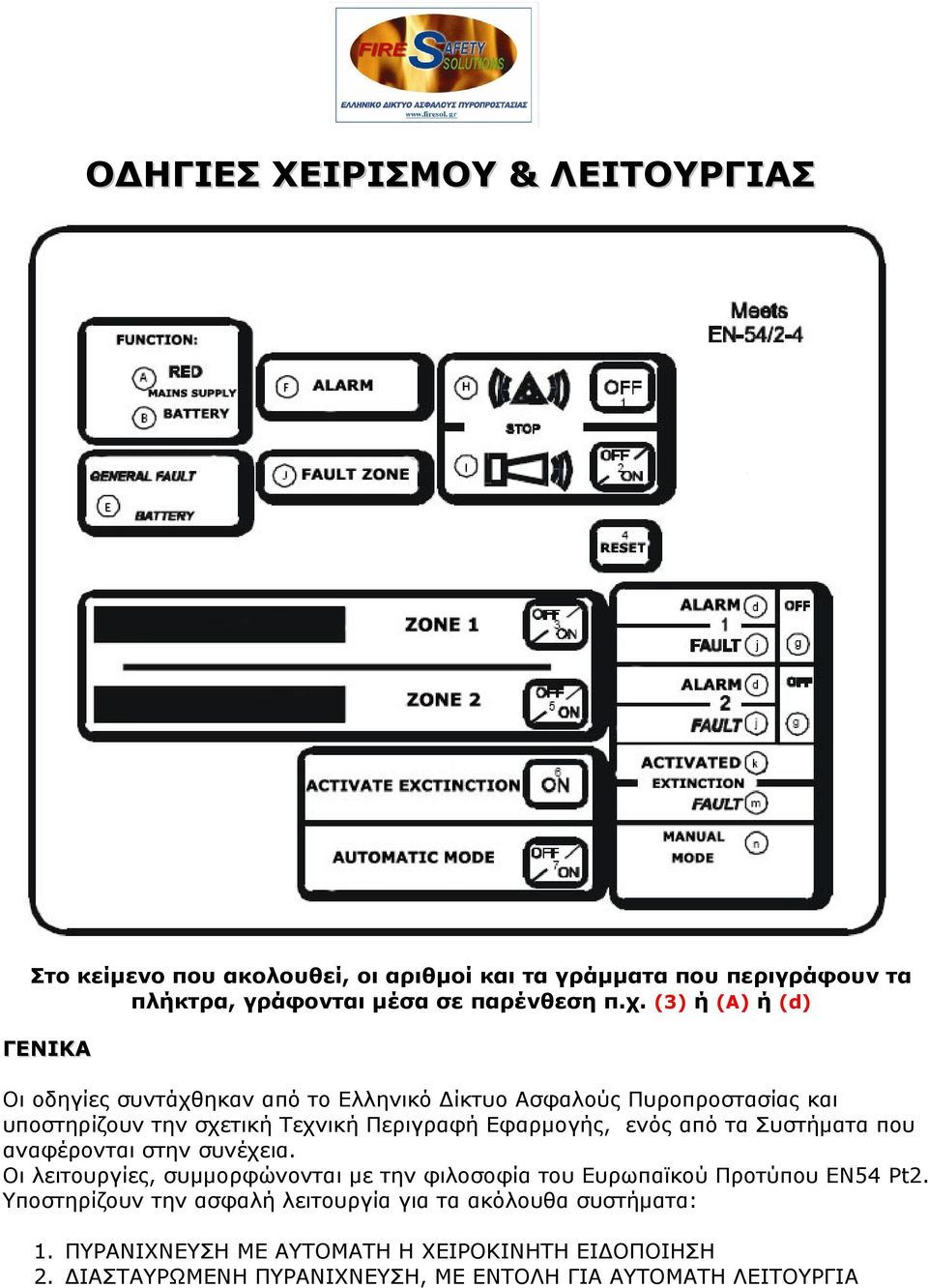

1 ΟΔΗΓΙΕΣ ΧΕΙΡΙΣΜΟΥ & ΛΕΙΤΟΥΡΓΙΑΣ Στο κείμενο που ακολουθεί, οι αριθμοί και τα γράμματα που περιγράφουν τα πλήκτρα, γράφονται μέσα σε παρένθεση π.χ. (3) ή (A) ή (d) ΓΕΝΙΚΑ Οι οδηγίες συντάχθηκαν από το Ελληνικό Δίκτυο Ασφαλούς Πυροπροστασίας και υποστηρίζουν την σχετική Τεχνική Περιγραφή Εφαρμογής, ενός από τα Συστήματα που αναφέρονται στην συνέχεια. Οι λειτουργίες, συμμορφώνονται με την φιλοσοφία του Ευρωπαϊκού Προτύπου ΕΝ54 Pt2. Υποστηρίζουν την ασφαλή λειτουργία για τα ακόλουθα συστήματα: 1. ΠΥΡΑΝΙΧΝΕΥΣΗ ΜΕ ΑΥΤΟΜΑΤH Η ΧΕΙΡΟΚΙΝΗΤΗ ΕΙΔΟΠΟΙΗΣΗ 2. ΔΙΑΣΤΑΥΡΩΜΕΝΗ ΠΥΡΑΝΙΧΝΕΥΣΗ, ΜΕ ΕΝΤΟΛΗ ΓΙΑ ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ

2 ΠΥΡΟΣΒΕΣΤΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ, ΟΛΙΚΗΣ ΚΑΤΑΚΛΥΣΗΣ ΑΕΡΙΟΥ ΚΑΤΑΣΒΕΣΤΙΚΟΥ ΜΕΣΟΥ 3. ΑΥΤΟΜΑΤΟ ΕΛΕΓΧΟ ΔΗΜΙΟΥΡΓΙΑΣ ΕΚΡΗΚΤΙΚΩΝ ΜΙΓΜΑΤΩΝ ΚΑΥΣΙΜΟΥ ΑΕΡΙΟΥ, ΜΕ ΕΝΤΟΛΗ ΓΙΑ ΤΗΝ ΔΙΑΚΟΠΗ ΤΗΣ ΚΕΝΤΡΙΚΗΣ ΠΑΡΟΧΗΣ Σύμφωνα με το Ευρωπαϊκό Πρότυπο ΕΝ54 Pt2- Ενδείξεις & Χειριστήρια, προβλέπεται, η χρήση του κωδικού αριθμού: 1234, για την προστασία από επέμβαση αναρμόδιων ατόμων. Για τον σχηματισμό του κωδικού αριθμού, πρέπει να πιεστούν διαδοχικά: ΖONE 1: (3) ==>1 ΖONE 2: (5) ==>2 ΖONE 1: (3) ==>3 ΖONE 2: (5) ==> 4 Αμέσως μετά, είναι δυνατόν να χρησιμοποιηθούν τα πλήκτρα που αντιστοιχούν στις λειτουργίες του πίνακα. Προσοχή: Η χρήση του ανωτέρω κωδικού αριθμού, δεν απαιτείται, μόνον για την σίγηση του βομβητή σφάλματος, η οποία πραγματοποιείται με το πλήκτρο (1) που βρίσκεται δεξιά από το εικονίδιο του βομβητή. Η σίγηση συνοδεύεται από την κόκκινη ένδειξη (H), που βρίσκεται αριστερά από το εικονίδιο του βομβητή. ΚΑΝΟΝΙΚΗ ΛΕΙΤΟΥΡΓΙΑ (STAND BY) Στην κανονική λειτουργία του πίνακα, όλες οι ενδεικτικές λυχνίες του πίνακα είναι σβηστές, εκτός από την πράσινη λυχνία (A), της ένδειξης της ηλεκτρικής παροχής 230 VAC. Σε ορισμένες περιπτώσεις που αναφέρονται στην συνέχεια και άλλες ενδεικτικές λυχνίες μπορεί να παραμένουν αναμμένες στην κατάσταση κανονικής λειτουργίας. Οι ενδείξεις αυτές αφορούν σε δύο προγραμματικές προεπιλογές λειτουργίας, ήτοι, α. της απομόνωσης της αυτόματης λειτουργίας των ηχητικών μέσων (2) και β. της απομόνωσης της αυτόματης λειτουργίας της εντολής, προς πυροσβεστικό σύστημα ή βαλβίδα διακοπής παροχής καυσίμου (7). ΑΠΟΜΟΝΩΣΗ ΤΗΣ ΑΥΤΟΜΑΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΩΝ ΗΧΗΤΙΚΩΝ ΜΕΣΩΝ ΣΥΝΑΓΕΡΜΟΥ Εφόσον δεν είναι επιθυμητή η αυτόματη ενεργοποίηση των ηχητικών μέσων συναγερμού (σειρήνες), είναι δυνατή η απομόνωση αυτών, με το πλήκτρο ON/OFF (2) που βρίσκεται δεξιά από το εικονίδιο των ηχητικών μέσων. Η ενέργεια αυτή απαιτεί προηγούμενα, την χρήση του κωδικού αριθμού. Η απενεργοποίηση των ηχητικών μέσων, διακρίνεται από την κόκκινη ενδεικτική λυχνία που βρίσκεται αριστερά από το εικονίδιο των ηχητικών μέσων (I), η οποία παραμένει αναμμένη στην κατάσταση κανονικής λειτουργίας. Η αυτόματη λειτουργία των ηχητικών μέσων, επανέρχεται με το ίδιο πλήκτρο ON/OFF (2) χωρίς την χρήση του κωδικού αριθμού.

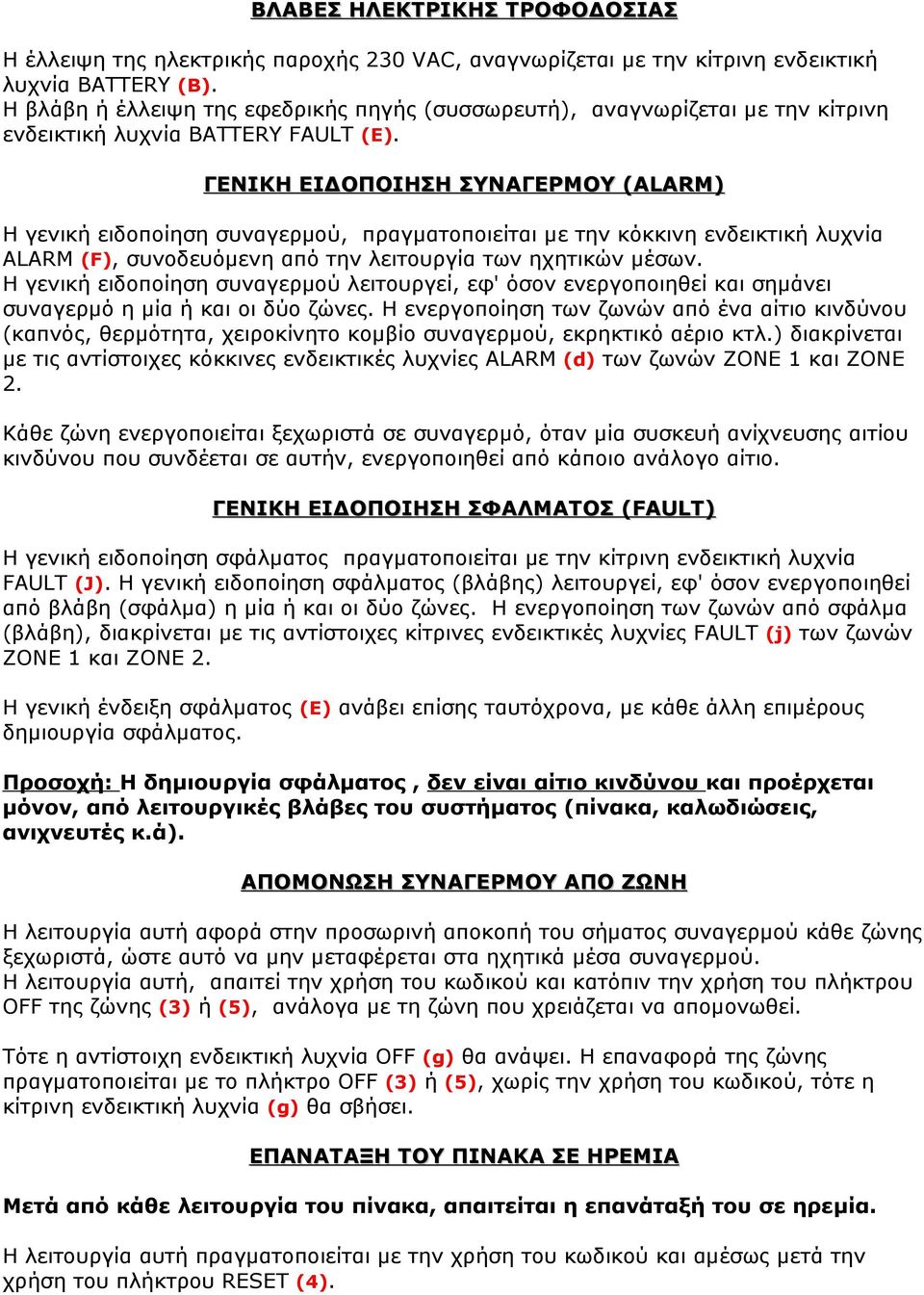

3 ΒΛΑΒΕΣ ΗΛΕΚΤΡΙΚΗΣ ΤΡΟΦΟΔΟΣΙΑΣ Η έλλειψη της ηλεκτρικής παροχής 230 VAC, αναγνωρίζεται με την κίτρινη ενδεικτική λυχνία BAΤTERY (B). Η βλάβη ή έλλειψη της εφεδρικής πηγής (συσσωρευτή), αναγνωρίζεται με την κίτρινη ενδεικτική λυχνία BATTERY FAULT (E). ΓΕΝΙΚΗ ΕΙΔΟΠΟΙΗΣΗ ΣΥΝΑΓΕΡΜΟΥ (ALARM) Η γενική ειδοποίηση συναγερμού, πραγματοποιείται με την κόκκινη ενδεικτική λυχνία ALARM (F), συνοδευόμενη από την λειτουργία των ηχητικών μέσων. Η γενική ειδοποίηση συναγερμού λειτουργεί, εφ' όσον ενεργοποιηθεί και σημάνει συναγερμό η μία ή και οι δύο ζώνες. Η ενεργοποίηση των ζωνών από ένα αίτιο κινδύνου (καπνός, θερμότητα, χειροκίνητο κομβίο συναγερμού, εκρηκτικό αέριο κτλ.) διακρίνεται με τις αντίστοιχες κόκκινες ενδεικτικές λυχνίες ALARM (d) των ζωνών ΖΟΝΕ 1 και ΖΟΝΕ 2. Κάθε ζώνη ενεργοποιείται ξεχωριστά σε συναγερμό, όταν μία συσκευή ανίχνευσης αιτίου κινδύνου που συνδέεται σε αυτήν, ενεργοποιηθεί από κάποιο ανάλογο αίτιο. ΓΕΝΙΚΗ ΕΙΔΟΠΟΙΗΣΗ ΣΦΑΛΜΑΤΟΣ (FAULT) Η γενική ειδοποίηση σφάλματος πραγματοποιείται με την κίτρινη ενδεικτική λυχνία FAULT (J). Η γενική ειδοποίηση σφάλματος (βλάβης) λειτουργεί, εφ' όσον ενεργοποιηθεί από βλάβη (σφάλμα) η μία ή και οι δύο ζώνες. Η ενεργοποίηση των ζωνών από σφάλμα (βλάβη), διακρίνεται με τις αντίστοιχες κίτρινες ενδεικτικές λυχνίες FAULT (j) των ζωνών ΖONE 1 και ΖONE 2. Η γενική ένδειξη σφάλματος (E) ανάβει επίσης ταυτόχρονα, με κάθε άλλη επιμέρους δημιουργία σφάλματος. Προσοχή: Η δημιουργία σφάλματος, δεν είναι αίτιο κινδύνου και προέρχεται μόνον, από λειτουργικές βλάβες του συστήματος (πίνακα, καλωδιώσεις, ανιχνευτές κ.ά). ΑΠΟΜΟΝΩΣΗ ΣΥΝΑΓΕΡΜΟΥ ΑΠΟ ΖΩΝΗ Η λειτουργία αυτή αφορά στην προσωρινή αποκοπή του σήματος συναγερμού κάθε ζώνης ξεχωριστά, ώστε αυτό να μην μεταφέρεται στα ηχητικά μέσα συναγερμού. Η λειτουργία αυτή, απαιτεί την χρήση του κωδικού και κατόπιν την χρήση του πλήκτρου OFF της ζώνης (3) ή (5), ανάλογα με τη ζώνη που χρειάζεται να απομονωθεί. Τότε η αντίστοιχη ενδεικτική λυχνία OFF (g) θα ανάψει. Η επαναφορά της ζώνης πραγματοποιείται με το πλήκτρο OFF (3) ή (5), χωρίς την χρήση του κωδικού, τότε η κίτρινη ενδεικτική λυχνία (g) θα σβήσει. ΕΠΑΝΑΤΑΞΗ ΤΟΥ ΠΙΝΑΚΑ ΣΕ ΗΡΕΜΙΑ Μετά από κάθε λειτουργία του πίνακα, απαιτείται η επανάταξή του σε ηρεμία. Η λειτουργία αυτή πραγματοποιείται με την χρήση του κωδικού και αμέσως μετά την χρήση του πλήκτρου RESET (4).

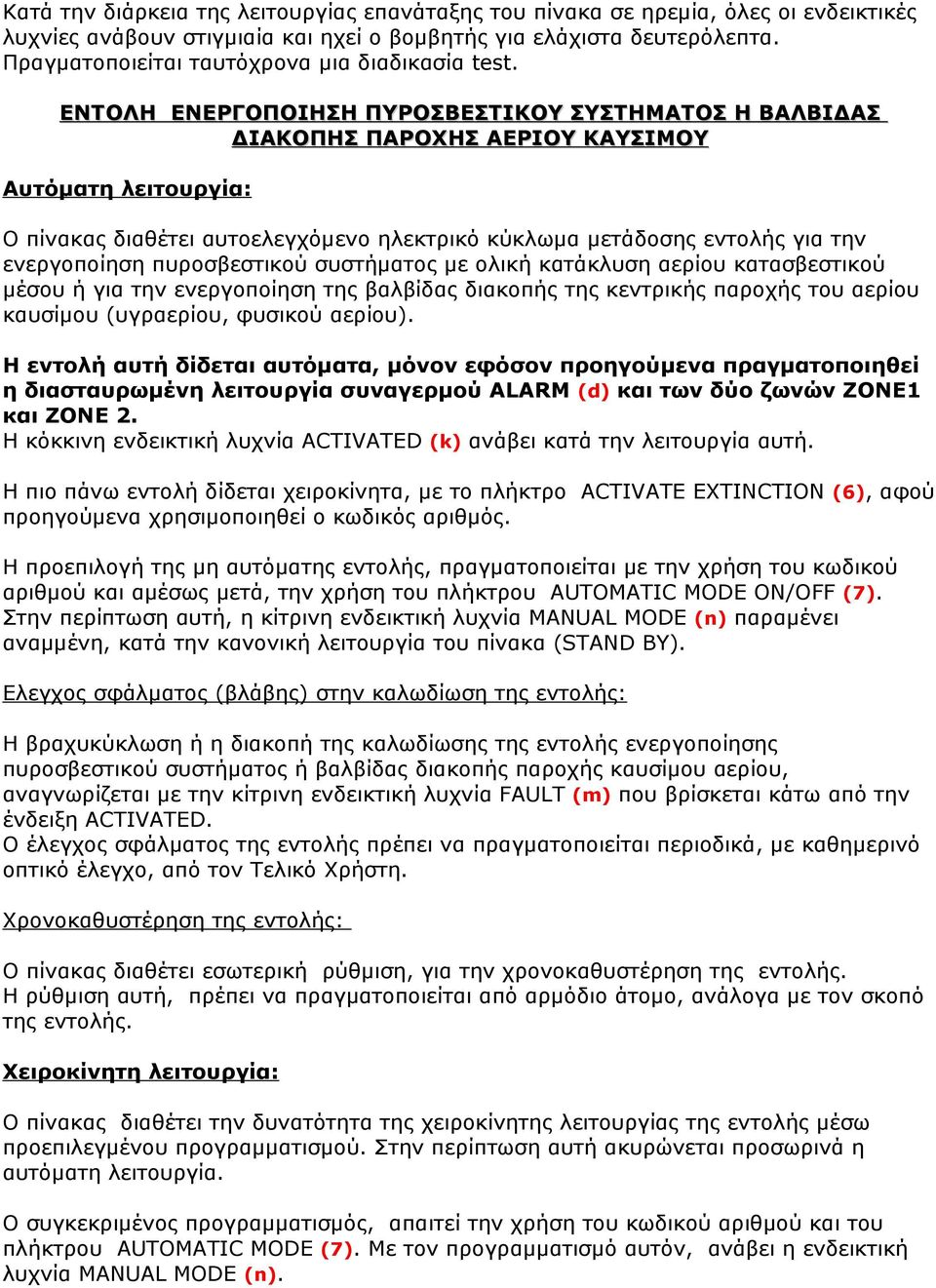

4 Κατά την διάρκεια της λειτουργίας επανάταξης του πίνακα σε ηρεμία, όλες οι ενδεικτικές λυχνίες ανάβουν στιγμιαία και ηχεί ο βομβητής για ελάχιστα δευτερόλεπτα. Πραγματοποιείται ταυτόχρονα μια διαδικασία test. ΕΝΤΟΛΗ ΕΝΕΡΓΟΠΟΙΗΣΗ ΠΥΡΟΣΒΕΣΤΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ Η ΒΑΛΒΙΔΑΣ ΔΙΑΚΟΠΗΣ ΠΑΡΟΧΗΣ ΑΕΡΙΟΥ ΚΑΥΣΙΜΟΥ Αυτόματη λειτουργία: Ο πίνακας διαθέτει αυτοελεγχόμενο ηλεκτρικό κύκλωμα μετάδοσης εντολής για την ενεργοποίηση πυροσβεστικού συστήματος με ολική κατάκλυση αερίου κατασβεστικού μέσου ή για την ενεργοποίηση της βαλβίδας διακοπής της κεντρικής παροχής του αερίου καυσίμου (υγραερίου, φυσικού αερίου). Η εντολή αυτή δίδεται αυτόματα, μόνον εφόσον προηγούμενα πραγματοποιηθεί η διασταυρωμένη λειτουργία συναγερμού ALARM (d) και των δύο ζωνών ΖONE1 και ΖONE 2. Η κόκκινη ενδεικτική λυχνία ACTIVATED (k) ανάβει κατά την λειτουργία αυτή. Η πιο πάνω εντολή δίδεται χειροκίνητα, με το πλήκτρο ACTIVATE EXTINCTION (6), αφού προηγούμενα χρησιμοποιηθεί ο κωδικός αριθμός. Η προεπιλογή της μη αυτόματης εντολής, πραγματοποιείται με την χρήση του κωδικού αριθμού και αμέσως μετά, την χρήση του πλήκτρου AUTOMATIC MODE ON/OFF (7). Στην περίπτωση αυτή, η κίτρινη ενδεικτική λυχνία MANUAL MODE (n) παραμένει αναμμένη, κατά την κανονική λειτουργία του πίνακα (STAND BY). Ελεγχος σφάλματος (βλάβης) στην καλωδίωση της εντολής: Η βραχυκύκλωση ή η διακοπή της καλωδίωσης της εντολής ενεργοποίησης πυροσβεστικού συστήματος ή βαλβίδας διακοπής παροχής καυσίμου αερίου, αναγνωρίζεται με την κίτρινη ενδεικτική λυχνία FAULT (m) που βρίσκεται κάτω από την ένδειξη ACTIVATED. Ο έλεγχος σφάλματος της εντολής πρέπει να πραγματοποιείται περιοδικά, με καθημερινό οπτικό έλεγχο, από τον Τελικό Χρήστη. Χρονοκαθυστέρηση της εντολής: Ο πίνακας διαθέτει εσωτερική ρύθμιση, για την χρονοκαθυστέρηση της εντολής. Η ρύθμιση αυτή, πρέπει να πραγματοποιείται από αρμόδιο άτομο, ανάλογα με τον σκοπό της εντολής. Χειροκίνητη λειτουργία: Ο πίνακας διαθέτει την δυνατότητα της χειροκίνητης λειτουργίας της εντολής μέσω προεπιλεγμένου προγραμματισμού. Στην περίπτωση αυτή ακυρώνεται προσωρινά η αυτόματη λειτουργία. Ο συγκεκριμένος προγραμματισμός, απαιτεί την χρήση του κωδικού αριθμού και του πλήκτρου AUTOMATIC MODE (7). Με τον προγραμματισμό αυτόν, ανάβει η ενδεικτική λυχνία MANUAL MODE (n).

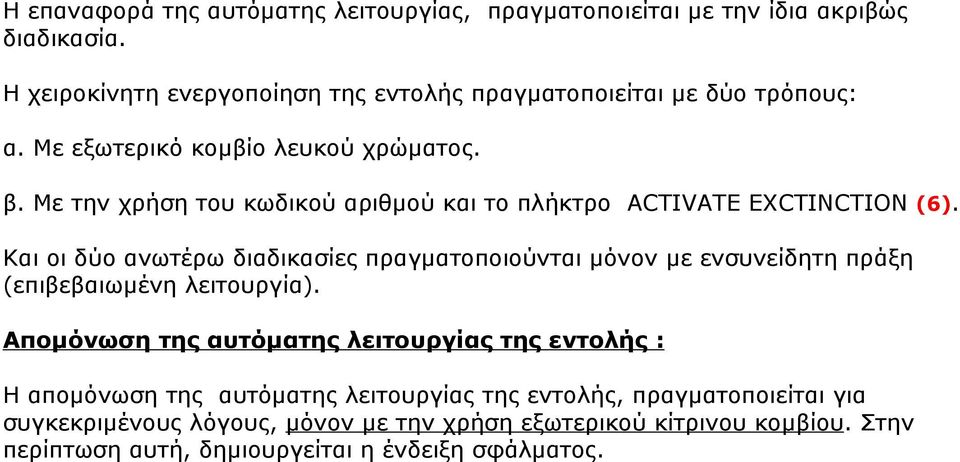

5 Η επαναφορά της αυτόματης λειτουργίας, πραγματοποιείται με την ίδια ακριβώς διαδικασία. Η χειροκίνητη ενεργοποίηση της εντολής πραγματοποιείται με δύο τρόπους: α. Με εξωτερικό κομβίο λευκού χρώματος. β. Με την χρήση του κωδικού αριθμού και τo πλήκτρο ACTIVATE EXCTINCTION (6). Και οι δύο ανωτέρω διαδικασίες πραγματοποιούνται μόνον με ενσυνείδητη πράξη (επιβεβαιωμένη λειτουργία). Απομόνωση της αυτόματης λειτουργίας της εντολής : Η απομόνωση της αυτόματης λειτουργίας της εντολής, πραγματοποιείται για συγκεκριμένους λόγους, μόνον με την χρήση εξωτερικού κίτρινου κομβίου. Στην περίπτωση αυτή, δημιουργείται η ένδειξη σφάλματος.
