Τεχνικά στοιχεία ρυμουλκούμενου κλαδοθρυμματιστή VERMEER BC230XL

Transcript

1

2 Τέλος, η προσφερόμενη μονάδα ενσωματώνει την μακρόχρονη εμπειρία της Vermeer στον συγκεκριμένο χώρο (64 χρόνια) καθώς και όλες τις τεχνολογικές εξελίξεις του κλάδου. Η εν λόγω μονάδα θα εκτεθεί / επιδειχθεί στις εγκαταστάσεις της εταιρείας μας, στις Αχαρνές Αττικής, μέχρι τον Ιούλιο του Αεροφωτογραφία εργοστασίου «ενός μιλίου» της Vermeer Mfg στην Pella Iowa / ΗΠΑ Περισσότερες πληροφορίες μπορείτε να αντλήσετε μέσω των ιστότοπων : Τεχνικά στοιχεία ρυμουλκούμενου κλαδοθρυμματιστή VERMEER BC230XL ΓΕΝΙΚΑ Η προσφερόμενη μονάδα είναι τοποθετημένη επάνω σε τρέυλερ, υψηλής αντοχής (κατάλληλο για ταχύτητες μέχρι και 80 χιλ./ώρα). Το τρέυλερ είναι εφοδιασμένο με : Κοτσαδόρο (Hitch 50 mm metric ball) Φρένα Χειρόφρενο Ασφάλεια αποσύνδεσης (σε περίπτωση αποσύνδεσης ενεργοποιούνται αυτόματα τα φρένα) Ρυθμιζόμενο καθ ύψος εμπρόσθιο σταθεροποιητή με ρόδα

3 Φώτα κυκλοφορίας (LED) Δεν καίγονται οι λάμπες Ο κλαδοθρυμματιστής έχει άνοιγμα τροφοδοσίας για την υποδοχή κλαδιών, κορμών δέντρων, καθαρών ξύλινων αντικειμένων διαστάσεων 9 x 14, ήτοι περίπου 23 x 35,5 εκατοστών, μπορεί δε να θρυμματίσει συμπαγή κορμό διαμέτρου έως 9 ή περίπου 23 εκατοστών. ΚΙΝΗΤΗΡΑΣ Η προσφερόμενη μονάδα είναι εφοδιασμένη με νέο, αντιρρυπαντικής τεχνολογίας υδρόψυκτο τετρακύλινδρο πετρελαιοκινητήρα Kubota V260T, 66 ίππων (49,2 kw), Stage III B/ Tier 4i. Το καπό του κινητήρα είναι κατασκευασμένο από κατάλληλο ηχομονωτικό υλικό. Το δοχείο καυσίμου έχει χωρητικότητα 55 λίτρων. Το καύσιμο πρέπει να έχει πολύ χαμηλή περιεκτικότητα σε θείο. Το καπό του κινητήρα είναι κατασκευασμένο από κατάλληλο ηχομονωτικό υλικό. Το δοχείο καυσίμου έχει χωρητικότητα 55 λίτρων. ΥΔΡΑΥΛΙΚΟ ΣΥΣΤΗΜΑ Το υδραυλικό σύστημα της μονάδας αποτελείται από υδραυλική αντλία με παροχή 4 γαλόνια ανά λεπτό (15 lt/λεπτό) και πίεση 2291,6 psi (172 bar). Η δεξαμενή λαδιού έχει χωρητικότητα 6 γαλόνια (22,7 λίτρα). Η υδραυλική αντλία παίρνει κίνηση από τον κινητήρα. Η κίνηση των κυλίνδρων τροφοδοσίας επιτυγχάνεται μέσω δύο υδραυλικών μοτέρ White, όπως περιγράφεται στην επόμενη ενότητα. Συνολική χωρητικότητα υδραυλικών μοτέρ 905 κ.εκ.

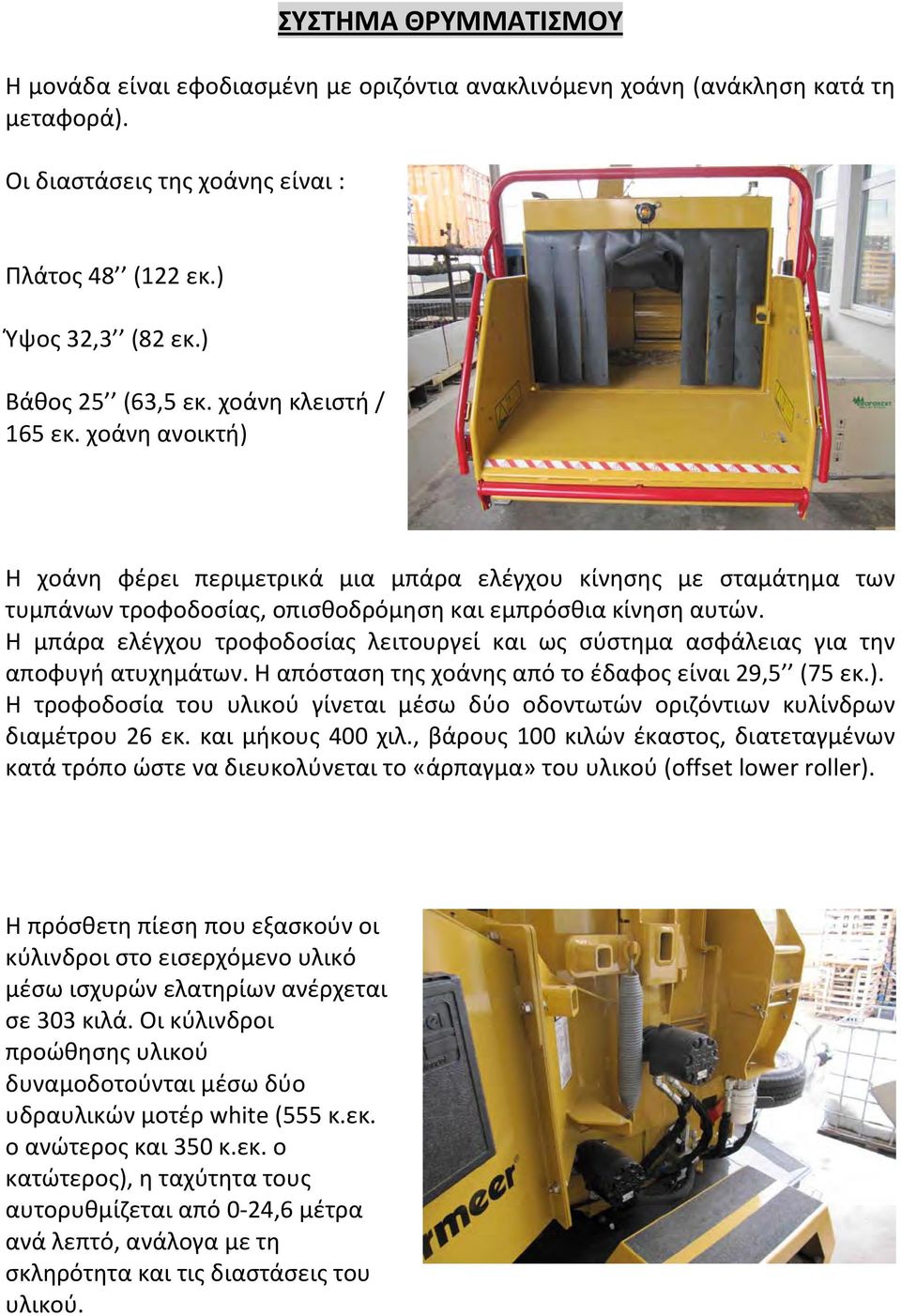

4 ΣΥΣΤΗΜΑ ΘΡΥΜΜΑΤΙΣΜΟΥ Η μονάδα είναι εφοδιασμένη με οριζόντια ανακλινόμενη χοάνη (ανάκληση κατά τη μεταφορά). Οι διαστάσεις της χοάνης είναι : Πλάτος 48 (122 εκ.) Ύψος 32,3 (82 εκ.) Βάθος 25 (63,5 εκ. χοάνη κλειστή / 165 εκ. χοάνη ανοικτή) Η χοάνη φέρει περιμετρικά μια μπάρα ελέγχου κίνησης με σταμάτημα των τυμπάνων τροφοδοσίας, οπισθοδρόμηση και εμπρόσθια κίνηση αυτών. Η μπάρα ελέγχου τροφοδοσίας λειτουργεί και ως σύστημα ασφάλειας για την αποφυγή ατυχημάτων. Η απόσταση της χοάνης από το έδαφος είναι 29,5 (75 εκ.). Η τροφοδοσία του υλικού γίνεται μέσω δύο οδοντωτών οριζόντιων κυλίνδρων διαμέτρου 26 εκ. και μήκους 400 χιλ., βάρους 100 κιλών έκαστος, διατεταγμένων κατά τρόπο ώστε να διευκολύνεται το «άρπαγμα» του υλικού (offset lower roller). Η πρόσθετη πίεση που εξασκούν οι κύλινδροι στο εισερχόμενο υλικό μέσω ισχυρών ελατηρίων ανέρχεται σε 303 κιλά. Οι κύλινδροι προώθησης υλικού δυναμοδοτούνται μέσω δύο υδραυλικών μοτέρ white (555 κ.εκ. ο ανώτερος και 350 κ.εκ. ο κατώτερος), η ταχύτητα τους αυτορυθμίζεται από 0 24,6 μέτρα ανά λεπτό, ανάλογα με τη σκληρότητα και τις διαστάσεις του υλικού.

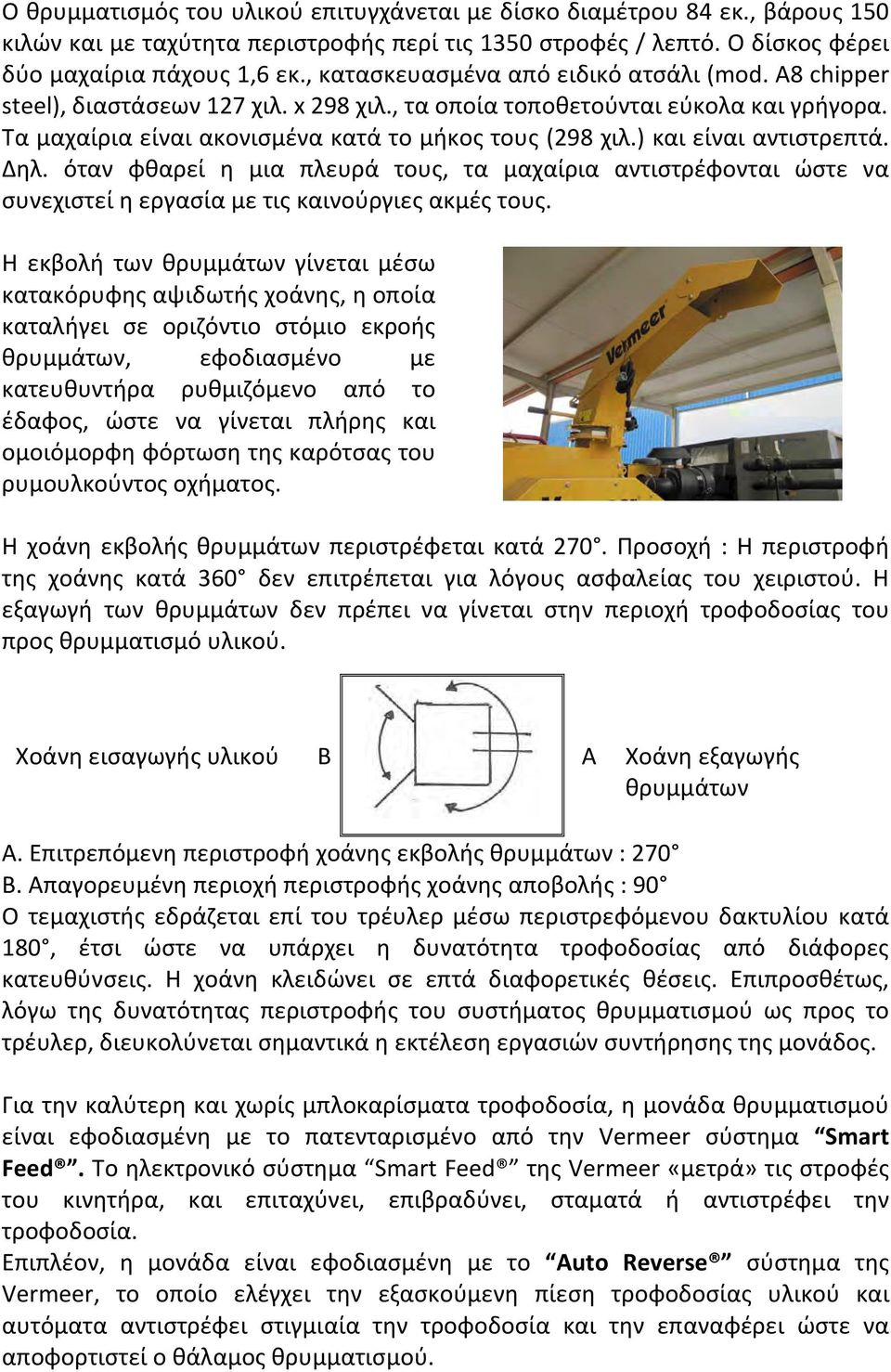

5 Ο θρυμματισμός του υλικού επιτυγχάνεται με δίσκο διαμέτρου 84 εκ., βάρους 150 κιλών και με ταχύτητα περιστροφής περί τις 1350 στροφές / λεπτό. Ο δίσκος φέρει δύο μαχαίρια πάχους 1,6 εκ., κατασκευασμένα από ειδικό ατσάλι (mod. Α8 chipper steel), διαστάσεων 127 χιλ. x 298 χιλ., τα οποία τοποθετούνται εύκολα και γρήγορα. Τα μαχαίρια είναι ακονισμένα κατά το μήκος τους (298 χιλ.) και είναι αντιστρεπτά. Δηλ. όταν φθαρεί η μια πλευρά τους, τα μαχαίρια αντιστρέφονται ώστε να συνεχιστεί η εργασία με τις καινούργιες ακμές τους. Η εκβολή των θρυμμάτων γίνεται μέσω κατακόρυφης αψιδωτής χοάνης, η οποία καταλήγει σε οριζόντιο στόμιο εκροής θρυμμάτων, εφοδιασμένο με κατευθυντήρα ρυθμιζόμενο από το έδαφος, ώστε να γίνεται πλήρης και ομοιόμορφη φόρτωση της καρότσας του ρυμουλκούντος οχήματος. Η χοάνη εκβολής θρυμμάτων περιστρέφεται κατά 270. Προσοχή : Η περιστροφή της χοάνης κατά 360 δεν επιτρέπεται για λόγους ασφαλείας του χειριστού. Η εξαγωγή των θρυμμάτων δεν πρέπει να γίνεται στην περιοχή τροφοδοσίας του προς θρυμματισμό υλικού. Χοάνη εισαγωγής υλικού Β Α Χοάνη εξαγωγής θρυμμάτων Α. Επιτρεπόμενη περιστροφή χοάνης εκβολής θρυμμάτων : 270 Β. Απαγορευμένη περιοχή περιστροφής χοάνης αποβολής : 90 Ο τεμαχιστής εδράζεται επί του τρέυλερ μέσω περιστρεφόμενου δακτυλίου κατά 180, έτσι ώστε να υπάρχει η δυνατότητα τροφοδοσίας από διάφορες κατευθύνσεις. Η χοάνη κλειδώνει σε επτά διαφορετικές θέσεις. Επιπροσθέτως, λόγω της δυνατότητας περιστροφής του συστήματος θρυμματισμού ως προς το τρέυλερ, διευκολύνεται σημαντικά η εκτέλεση εργασιών συντήρησης της μονάδος. Για την καλύτερη και χωρίς μπλοκαρίσματα τροφοδοσία, η μονάδα θρυμματισμού είναι εφοδιασμένη με το πατενταρισμένο από την Vermeer σύστημα Smart Feed. Το ηλεκτρονικό σύστημα Smart Feed της Vermeer «μετρά» τις στροφές του κινητήρα, και επιταχύνει, επιβραδύνει, σταματά ή αντιστρέφει την τροφοδοσία. Επιπλέον, η μονάδα είναι εφοδιασμένη με το Auto Reverse σύστημα της Vermeer, το οποίο ελέγχει την εξασκούμενη πίεση τροφοδοσίας υλικού και αυτόματα αντιστρέφει στιγμιαία την τροφοδοσία και την επαναφέρει ώστε να αποφορτιστεί ο θάλαμος θρυμματισμού.

6 Όλες αυτές οι διαδικασίες γίνονται αυτόματα, χωρίς την επέμβαση του χειριστού και συντελούν στην μεγιστοποίηση της παραγωγικότητας, ενώ ταυτόχρονα ελαχιστοποιούν την καταπόνηση της μονάδας και του χειριστή της. Το μήκος του θρύμματος είναι συνάρτηση πολλών παραμέτρων, όπως Του είδους του ξύλου (ινώδες ή μη ινώδες) Της σκληρότητας του ξύλου Της διαμέτρου και του μήκους του ξύλου Της γωνίας κοπής κλπ. Γενικά, το μεγαλύτερο μέρος των παραγόμενων θρυμμάτων είναι μικρότερο των 35 χιλ. ΔΙΑΣΤΑΣΕΙΣ ΒΑΡΗ Οι διαστάσεις της μονάδος κατά τη μεταφορά είναι : Μήκος 363 εκ. Πλάτος 180 εκ. Ύψος 240 εκ. Το βάρος της μονάδος είναι 1980 κιλά. Ο προσφερόμενος κλαδο θρυμματιστής διαθέτει τον απαραίτητο φωτισμό, φρένα, χειρόφρενο, ηλεκτρικό σύστημα 12V (μπαταρία Group CCA) ώστε να ρυμουλκείται με ασφάλεια από κατάλληλο όχημα σύμφωνα με τον Κ.Ο.Κ.

7 1. Τρέϋλερ : Πρόσθετος εξοπλισμός προσφερόμενου συστήματος Εφοδιασμένο με λάστιχο ζάντα ρεζέρβα Σταθεροποιητές (σφήνες) ελαστικών Σταθεροποιητής ρυθμιζόμενος στο πίσω τμήμα της μονάδας 2. Ασφάλεια : Τρεις επιπλέον περιμετρικές της χοάνης μπάρες ασφαλείας. Διακόπτουν τη λειτουργία της μονάδος σε περίπτωση που ο χειριστής παρασυρθεί από το σύστημα τροφοδοσίας της μονάδας (τα ρούχα ή τα άκρα του εγκλωβίζονται στο τροφοδοτούμενο υλικό). Πράσινος διακόπτης ολοκληρωτικής ακινητοποίησης της μονάδας σε περίπτωση έκτακτης ανάγκης. Κουρτίνες ασφαλείας. Η χοάνη εισαγωγής φέρει ειδικές κουρτίνες ασφαλείας οι οποίες αποτρέπουν την εκτόξευση θρυμμάτων προς τον τροφοδότη χειριστή ενώ ταυτόχρονα βελτιώνουν την ηχομόνωση του συστήματος.

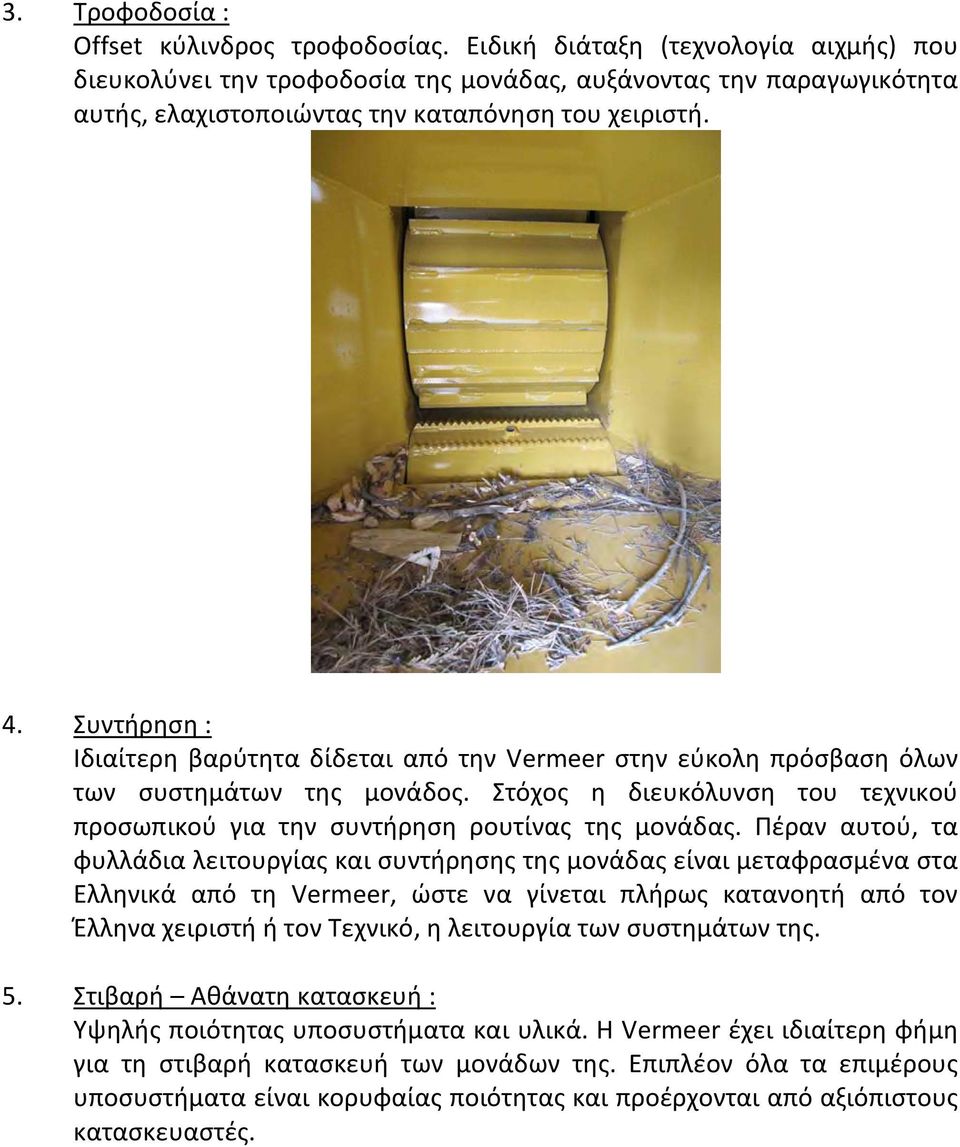

8 3. Τροφοδοσία : Offset κύλινδρος τροφοδοσίας. Ειδική διάταξη (τεχνολογία αιχμής) που διευκολύνει την τροφοδοσία της μονάδας, αυξάνοντας την παραγωγικότητα αυτής, ελαχιστοποιώντας την καταπόνηση του χειριστή. 4. Συντήρηση : Ιδιαίτερη βαρύτητα δίδεται από την Vermeer στην εύκολη πρόσβαση όλων των συστημάτων της μονάδος. Στόχος η διευκόλυνση του τεχνικού προσωπικού για την συντήρηση ρουτίνας της μονάδας. Πέραν αυτού, τα φυλλάδια λειτουργίας και συντήρησης της μονάδας είναι μεταφρασμένα στα Ελληνικά από τη Vermeer, ώστε να γίνεται πλήρως κατανοητή από τον Έλληνα χειριστή ή τον Τεχνικό, η λειτουργία των συστημάτων της. 5. Στιβαρή Αθάνατη κατασκευή : Υψηλής ποιότητας υποσυστήματα και υλικά. Η Vermeer έχει ιδιαίτερη φήμη για τη στιβαρή κατασκευή των μονάδων της. Επιπλέον όλα τα επιμέρους υποσυστήματα είναι κορυφαίας ποιότητας και προέρχονται από αξιόπιστους κατασκευαστές.
