ΞΥΛΟΛΕΒΗΤΕΣ HYDROWOOD kw

Transcript

1 ΞΥΛΟΛΕΒΗΤΕΣ 0 70 Λέβητας καύσης ξύλου µε αυτόµατη ειασγωγή αέρα στον κινητήρα

2 / Ξυλολέβητες 70 kw 0 kw CAMINODESIGN ΠΑΡΟΥΣΙΑΖΕΙ ΤΟΥΣ ΞΥΛΟΛΕΒΗΤΕΣ HYDROWOOD 0/70 ΜΕ ΑΥΤΟΜΑΤΗ ΕΙΣΑΓΩΓΗ ΑΕΡΑ Ατοµική µονάδα θέρµανσης κατάλληλη για διαµερίσµατα ή σπίτια µικρής ενεργειακής κατανάλωσης. Το HYDROWOOD 0 έχει σχεδιαστεί για εγκατάσταση σε πολύ µικρούς χώρους. Η µικρές εξωτερικές διαστάσεις, η compact κατασκευή και τα ενσωµατωµένα εξαρτήµατα διασύνδεσης του µε το δίκτυο θέρµανσης σε συνδυασµό την εξαιρετικά χαµηλή κατανάλωση του το καθιστούν ως την Νο1 επιλογή.

3 8 Εφαρµογή: Οιικιακή θέρµανση Καύσιµο: Ξύλο µε περιεκτικότητα σες υγρασία w %, σύµφωνα µε EN Πλεονεκτήµατα 1 Υψηλή απόδοση µέχρι 89% Χαµηλή κατανάλωση µε µεγάλη διάρκεια ανατροφοδότησης ξύλου µία ή δύο φορές την ηµέρα Οµαλή λειτουργία χωρίς µπλοκαρίσµατα, ακόµη και µε ξύλα ακατάλληλης υγρασίας ιµεταλλικό καυστήρα µε µεγάλη διάρκεια ζωής Ελάχιστη συντήρηση Ασφαλή χρήση µε σύστηµα πυροπροστασίας σε περίπτωση διακοπής ρεύµατος

4 Ξυλολέβητες ΚΑΥΣΙΜΟ Ξύλο / Μπρικέτες Βιοµάζας Τεσσάρων διαδροµών ατσάλινος εναλλάκτης εξασφαλίζει τη µέγιστη αποδοση Ηλεκτρονικός controller ρυθµίζει την καύση και την απόδοση του λέβητα Αυτόµατα ελεγχόµενος αναµιστήρας εξαγωγής καυσαερίων Ηλεκτρικά ελεγχόµενη µηχανή τροφοδοσίας αέρα καύσης µε αυτόµατη συσκευή στραγγαλισµού σε περίπτωση διακοπής ρεύµατος

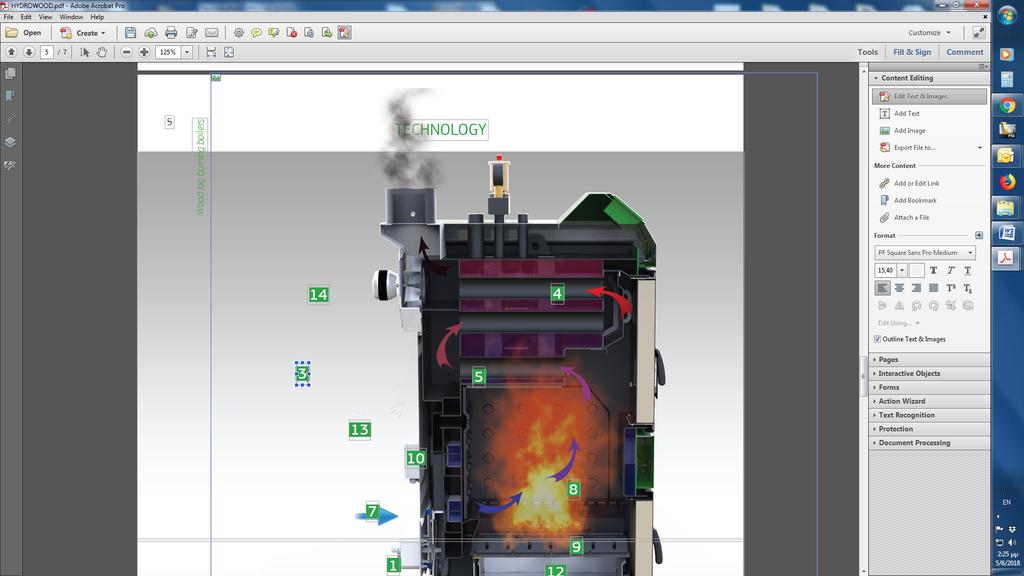

5 Ξυλολέβητες ΤΕΧΝΟΛΟΓΙΑ

6 1 Χώρος καύσης κατασκευασµένος από διπλό τοίχωµα αποτελούµενο από χαλυβδοέλασµα µεγάλου πάχους (τύπου υδροχιτώνιου)ροµποτικά συγκολληµένου και από GG-0 πιστοποιηµένο χυτοσίδηρο εσωτερικά µε µεγάλη αντοχή στην θερµική και χηµική καταπόνηση που συντελείται κατά την καύση. Η χρήση του επιπλέον τοιχώµατος από χυτοσίδηρο συµβάλει στην προστασία του λέβητα αυξάνοντας θεαµατικά το χρόνο ζωής σε σχέση µε τους κοινούς χαλύβδινους λέβητες.ένα επίσης µεγάλο πλεονέκτηµα είναι η δυνατότητα αντικατάστασης του χυτοσίδηρου µε καινούργιο σε περίπτωση φυσιολογικής φθοράς από την χρήση µε νέα µετατρέποντας τον λέβητα σε καινούργιο µε ελάχιστο κόστος. Ηλεκτροκίνητο διάφραγµα µε ελατήριο επιστροφής για τον έλεγχο του αέρα της κύριας και δευτερεύουσας καύσης.ο κινητήρας ελέγχεται ηλεκτρονικά από τον controller ανάλογα µε την κατάσταση του λέβητα.το µεγαλύτερο πλεονέκτηµα του είναι ότι σε περίπτωση διακοπής του ηλεκτρικού ρεύµατος το διάφραγµα κλείνει αυτόµατα διακόπτοντας την παροχή αέρα και σβήνοντας την φωτιά,λειτουργία η οποία συµβάλει στην µέγιστη ασφάλεια χρήσης του. Ηλεκτρονικά ρυθµιζόµενος ανεµιστήρας καυσαερίων για την ρύθµιση της έντασης της καύσης ανάλογα µε την επιθυµητή θερµοκρασία. παράλληλα αναγκάζει τα καυσαέρια να ακολουθήσουν την συγκεκριµένη διαδροµή του εναλλάκτη απελευθερώνοντας στο µέγιστο τη θερµότητα που παράγεται στο νερό. Επίσης συµβάλει στην σωστή λειτουργία του λέβητα προκαλώντας τον κατάλληλο ελκυσµό ανάλογα µε την ρύθµιση αποτρέποντας την απόφραξη των φλογοαυλών ή της καµινάδας, πρόβληµα που παρουσιάζεται στους κοινούς χαλύβδινους λέβητες. Κατά την λειτουργία του δεν επιτρέπει την διαφυγή καπνού προς το χώρο την ώρα που ο χρήστης τροφοδοτεί µε ξύλα τον λέβητα. Φιλικός στον χρήστη ηλεκτρονικός ελεγκτής λέβητα µε τον οποίο πραγµατοποιείται ο έλεγχος και ο προγραµµατισµός όλων των λειτουργιών του λέβητα. Ατσάλινος εναλλάκτης µε οριζόντιους φλογοαυλούς ρων διαδροµών µε δυνατότητα χρήσης στροβιλιστών. Η διάταξη των φλογοαυλών και σε συνεργασία µε τον ανεµιστήρα ελκυσµού δεν απαιτούν ιδιαίτερο καθαρισµό γιατί τα στερεά υπολείµµατα τα οποία συµπαρασύρονται µε τα καυσαέρια, αποθηκεύονται σε ξεχωριστό θάλαµο. Χωρίς τον κίνδυνο απόφραξης τους, πρόβληµα που παρουσιάζεται στους κοινούς χαλύβδινους λέβητες. Ειδική ατσάλινη περιµετρική κατασκευή ροής αέρα στον χώρο καύσης η οποία διανέµει οµοιόµορφα τον εισερχόµενο αέρα στα ξύλα εξασφαλίζοντας την σωστή καύση χωρίς άκαυστα υπολείµµατα. Σύστηµα δευτερογενής καύσης µε ρυθµιζόµενη παροχή αέρα στα άκαυστα αέρια που παράγονται κατά την καύση, προσθέτοντας περισσότερο οξυγόνο στην φωτιά. Το µονοξείδιο του άνθρακα µετατρέπεται σε διοξείδιο µειώνοντας έτσι τους επιβλαβείς παραγόµενους ρύπους προκαλώντας τέλεια καύση και µεγάλο βαθµό απόδοσης. Ειδική πυρίµαχη µονωτική επένδυση της πόρτας µειώνοντας στο ελάχιστο την διαφυγή θερµότητας από τον λέβητα προς το λεβητοστάσιο. Θυρίδα επιθεώρησης της φωτιάς από τον χρήστη µε κεραµικό κρύσταλλο. Τεσσάρων διαδροµών ροή των καυσαερίων από τον χώρο καύσης προς τους φλογοαυλούς και την καµινάδα. Συρτάρι συλλογής της στάχτης. Μεγάλο εµβαδόν βρεχάµενων επιφανειών που έρχεται σε επαφή µε την φωτιά µε ροή νερού ακόµα και στο µπροστινό µέρος του λέβητα εξασφαλίζοντας έτσι την µέγιστη απορρόφηση θερµότητας από το νερό. Θάλαµος αποθήκευσης στερεών υπολειµµάτων (στάχτη)που διαφεύγει από τον χώρο καύσης προς τους φλογοαυλούς. Αισθητήρας καυσαερίων για τον έλεγχο και την ρύθµιση της κατάστασης λειτουργίας του λέβητα από το controller

7 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 7 C 100,00 87,, ,08, ,,0 0,00 9 A 70,89 9,18 8,0 18,0 8,0 189, ,0 B,00,00 90,9 HYDROWOOD 0 0,78 100,00 87,9 C Ø1 0 8,18 10, ,,00, 7,7 18,0 7,89 A 8,0 9,00 8, 19,00 17,77 B 8,7 99,09 HYDROWOOD 70 ΙΑΣΤΑΣΕΙΣ kw Θερµική ισχύ % Απόδοση Καύσιµο cm Μήκος ξύλων Kg Βάρος ιάµετρος αγωγού καυσαερίων mm bar Πίεση λειτουργίας bar Πίεση λειτουργίας Kg Χωρητικότητα δοχείου νερού oc Θερµοκρασία λειτουργίας Ηλεκτρλογική παροχή V/Hz W Κατανάλωση ισχύος HYDROWOOD 0 HYDROWOOD ,9 70 8, WOOD/ BRIQUETTES WOOD/ BRIQUETTES , V, 0/0Hz , V, 0/0Hz 80
