1 ΣΥΝΔΥΑΣΜΕΝΟΙ ΛΕΒΗΤΕΣ

2 ΤΕΧΝΟΛΟΓΊΑ ΠΙΟ ΨΗΛΟΥ ΕΠΙΠΕΔΟΥ ΛΕΒΗΤΕΣ ΘΕΡΜΟΥ ΝΕΡΟΥ ATMOS D 15 P, D 20 P, D 30 p και D 45 P είναι σχεδιασμένοι για άνετη θέρμανση σπιτιών με πελλέτες και με ξύλο ως εναλλακτικό καύσιμο, για την περίπτωση ανάγκης. Οι λέβητες είναι σχεδιασμένοι έτσι, ώστε η δεξιά ή αριστερή πλευρά τους έχει καυστήρα με τροφοδότη. Το σώμα του λέβητα είναι συγκολλημένο από ατσάλινες πλάκες. Αποτελείται από χοάνη του καύσιμου (ο θάλαμος καύσης) πάχους 6 mm, η οποία έχει στην βάση της μηχανισμό σχάρας για εύκολη απομάκρυνση στάχτης και κάτω από αυτό το μηχανισμό είναι τοποθετημένο μεγάλο δοχείο στάχτης. Στο πάνω μέρος του λέβητα D 20 P, D 30 P a D 45 P είναι οι σωληνώσεις αναστολέα με βούρτσες και στόμιο καπνού με εξαγωγικό ανεμιστήρα. Αυτά χρησιμεύουν συγχρόνως για εύκολο και τέλειο καθαρισμό σωληνώσεων. Ο λέβητας D 15 P έχει το ίδιο σύστημα σωληνώσεων όπως και ο λέβητας D 20 P, αλλά χωρίς τον αναστολέα με βούρτσες και τον εξαγωγικό ανεμιστήρα. Όλο το μέρος της καύσης είναι επενδυμένο με κεραμική επένδυση για την ιδανική καύση και υψηλή αποδοτικότητα. Λέβητας για πελλέτες D 20 P, D 30 P, D 45 P Λέβητες με εξαγωγικό ανεμιστήρα Απόδοση 6,5 48 kw Καυστήρας ATMOS Α 25 απόδοση 4 6 kw Καυστήρας ATMOS Α 45 απόδοση 8,5 49 kw Λέβητας για πελλέτες D 15 P Λέβητας χωρίς εξαγωγικό ανεμιστήρα Απόδοση 4,5 15 kw Στο πάνω μέρος των λεβήτων είναι ο πίνακας ελέγχου με τα στοιχεία ρύθμισης και με χώρο για εγκατάσταση ηλεκτρονικής ρύθμισης του συστήματος θέρμανσης. Στο πίσω μέρος του λέβητα είναι η εισαγωγή αέρα καύσης, η οποία έχει την βαλβίδα ρύθμισης ελεγχομένη με τον ρυθμιστή ελκυσμού Honeywell για την περίπτωση θέρμανσης με ξύλο ως εναλλακτικό καύσιμο για την περίπτωση ανάγκης. Ο λέβητας έχει στο στάνταρ εξοπλισμό τον βρόχο ψύξης κατά της υπερθέρμανσης. Η δυνατότητα θέρμανσης με ξύλο ως καύσιμο για την περίπτωση ανάγκης προστατεύει τον πελάτη από την εξάρτηση στις πελλέτες μόνο.

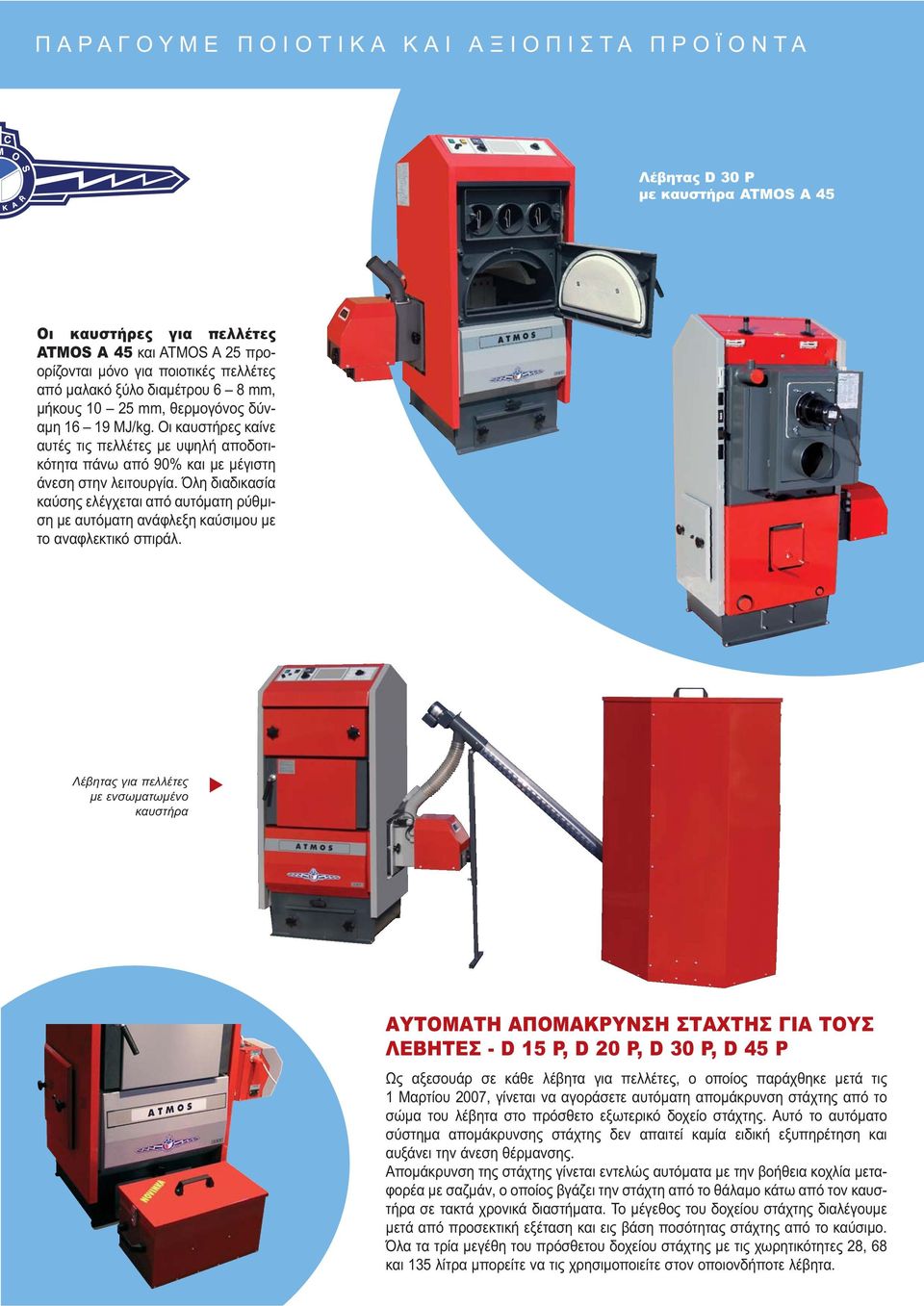

3 ΠΑΡΑΓΟΥΜΕ ΠΟΙΟΤΙΚΑ ΚΑΙ ΑΞΙΟΠΙΣΤΑ ΠΡΟΪΟΝΤΑ Λέβητας D 30 P με καυστήρα ATMOS A 45 Οι καυστήρες για πελλέτες ATMOS A 45 και ATMOS A 25 προορίζονται μόνο για ποιοτικές πελλέτες από μαλακό ξύλο διαμέτρου 6 8 mm, μήκους mm, θερμογόνος δύναμη MJ/kg. Οι καυστήρες καίνε αυτές τις πελλέτες με υψηλή αποδοτικότητα πάνω από 90% και με μέγιστη άνεση στην λειτουργία. Όλη διαδικασία καύσης ελέγχεται από αυτόματη ρύθμιση με αυτόματη ανάφλεξη καύσιμου με το αναφλεκτικό σπιράλ. Λέβητας για πελλέτες με ενσωματωμένο καυστήρα ΑΥΤΟΜΑΤΗ ΑΠΟΜΑΚΡΥΝΣΗ ΣΤΑΧΤΗΣ ΓΙΑ ΤΟΥΣ ΛΕΒΗΤΕΣ - D 15 P, D 20 P, D 30 P, D 45 P Ως αξεσουάρ σε κάθε λέβητα για πελλέτες, ο οποίος παράχθηκε μετά τις 1 Μαρτίου 2007, γίνεται να αγοράσετε αυτόματη απομάκρυνση στάχτης από το σώμα του λέβητα στο πρόσθετο εξωτερικό δοχείο στάχτης. Αυτό το αυτόματο σύστημα απομάκρυνσης στάχτης δεν απαιτεί καμία ειδική εξυπηρέτηση και αυξάνει την άνεση θέρμανσης. Απομάκρυνση της στάχτης γίνεται εντελώς αυτόματα με την βοήθεια κοχλία μεταφορέα με σαζμάν, ο οποίος βγάζει την στάχτη από το θάλαμο κάτω από τον καυστήρα σε τακτά χρονικά διαστήματα. Το μέγεθος του δοχείου στάχτης διαλέγουμε μετά από προσεκτική εξέταση και εις βάση ποσότητας στάχτης από το καύσιμο. Όλα τα τρία μεγέθη του πρόσθετου δοχείου στάχτης με τις χωρητικότητες 28, 68 και 135 λίτρα μπορείτε να τις χρησιμοποιείτε στον οποιονδήποτε λέβητα.

4 ΕΝΕΡΓΙΑ ΑΠΟ ΤΗΝ ΦΥΣΗ 1. Το σώμα του λέβητα 2. Πόρτα 3. Δοχείο στάχτης 4. Πάνω καπό 5. Βαλβίδα ρύθμισης 6. Πυρίμαχο τούβλο πάτος θαλάμου καύσης 7. Πυρίμαχο τούβλο σφαιρικός χώρος 8. Προπέτασμα θαλάμου καύσης 9. Πίνακας ελέγχου 10. Ρυθμιστής ελκυσμού Honeywell FR Επένδυση πόρτας Sibral 12. Καλώδιο σφράγισης 18 x 18 mm 13. Κλείσιμο 14. Πυρίμαχο τούβλο πίσω μέρος 15. Κλείσιμο δοχείου στάχτης διακοσμητικό παξιμάδι 16. Βρόχος ψύξης 17. Καπάκι κλεισίματος 18. Καπάκι καθαρισμού σωλήνωσης 19. Αναστολέας 20. Καπάκι καθαρισμού το πίσω καναλιού 21. Εξαγωγικός ανεμιστήρας 22. Σχάρα Διαστάσεις D 15 P D 20 P D 30 P D 45 P A B C D E G H CH J 6/4 6/4 6/4 6/4 ΤΕΧΝΙΚΕΣ ΣΤΟΙΧΕΙΑ: ΤΥΠΟΣ ATMOS D 15 P D 20 P D 30 P D 45 P Απόδοση λέβητα για πελλέτες kw 4,5-15 6,5-22 8,9-29,8 13,5-45 Βάρος λέβητα kg Απαιτούμενος ελκυσμός καμινάδας Pa Καύσιμο Ποιοτικές πελλέτες ξύλου 6 8 mm (λευκές πελλέτες) μήκος mm Εναλλακτικό καύσιμο Ξερό ξύλο υγρασίας % (θερμική απόδοση MJ/kg) mm Χωρητικότητα χοάνης (θαλάμου) λέβητα dm Μέγιστο μήκος ξύλου mm Χωρητικότητα νερού στον λέβητα l Τύπος καυστήρα για πελλέτες ATMOS A25 ATMOS A 45 Σιλό για πελλέτες εξωτερικό - 250,500,1000 λίτρα Σύνδεση τάσης V/Hz 250/50 Ισχύς λέβητα στην εκκίνηση W Ισχύς λέβητα στην λειτουργία W Θερμική απόδοση % > 90 > 91 > 90 > 90 Τάξη λέβητα σύμφωνα με το EN

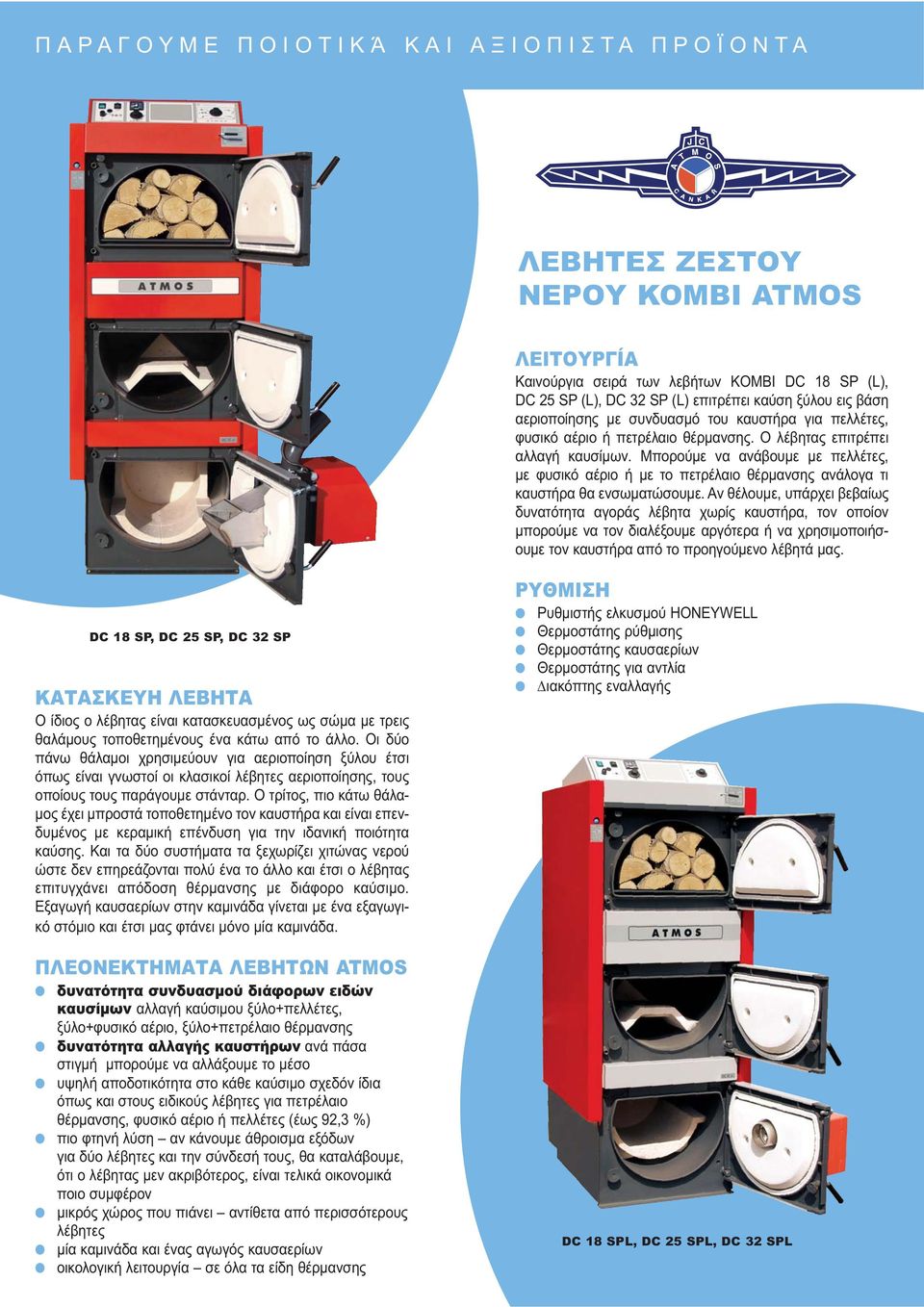

5 ΠΑΡΑΓΟΥΜΕ ΠΟΙΟΤΙΚΆ ΚΑΙ ΑΞΙΟΠΙΣΤΑ ΠΡΟΪΟΝΤΑ ΛΕΒΗΤΕΣ ΖΕΣΤΟΥ ΝΕΡΟΥ KOMBI ATMOS ΛΕΙΤΟΥΡΓÍΑ Καινούργια σειρά των λεβήτων KOMBI DC 18 SP (L), DC 25 SP (L), DC 32 SP (L) επιτρέπει καύση ξύλου εις βάση αεριοποίησης με συνδυασμό του καυστήρα για πελλέτες, φυσικό αέριο ή πετρέλαιο θέρμανσης. Ο λέβητας επιτρέπει αλλαγή καυσίμων. Μπορούμε να ανάβουμε με πελλέτες, με φυσικό αέριο ή με το πετρέλαιο θέρμανσης ανάλογα τι καυστήρα θα ενσωματώσουμε. Αν θέλουμε, υπάρχει βεβαίως δυνατότητα αγοράς λέβητα χωρίς καυστήρα, τον οποίον μπορούμε να τον διαλέξουμε αργότερα ή να χρησιμοποιήσουμε τον καυστήρα από το προηγούμενο λέβητά μας. ΚΑΤΑΣΚΕΥΗ ΛΕΒΗΤΑ Ο ίδιος ο λέβητας είναι κατασκευασμένος ως σώμα με τρεις θαλάμους τοποθετημένους ένα κάτω από το άλλο. Οι δύο πάνω θάλαμοι χρησιμεύουν για αεριοποίηση ξύλου έτσι όπως είναι γνωστοί οι κλασικοί λέβητες αεριοποίησης, τους οποίους τους παράγουμε στάνταρ. Ο τρίτος, πιο κάτω θάλαμος έχει μπροστά τοποθετημένο τον καυστήρα και είναι επενδυμένος με κεραμική επένδυση για την ιδανική ποιότητα καύσης. Και τα δύο συστήματα τα ξεχωρίζει χιτώνας νερού ώστε δεν επηρεάζονται πολύ ένα το άλλο και έτσι ο λέβητας επιτυγχάνει απόδοση θέρμανσης με διάφορο καύσιμο. Εξαγωγή καυσαερίων στην καμινάδα γίνεται με ένα εξαγωγικό στόμιο και έτσι μας φτάνει μόνο μία καμινάδα. ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΛΕΒΗΤΩΝ ATMOS DC 18 SP, DC 25 SP, DC 32 SP δυνατότητα συνδυασμού διάφορων ειδών καυσίμων αλλαγή καύσιμου ξύλο+πελλέτες, ξύλο+φυσικό αέριο, ξύλο+πετρέλαιο θέρμανσης δυνατότητα αλλαγής καυστήρων ανά πάσα στιγμή μπορούμε να αλλάξουμε το μέσο υψηλή αποδοτικότητα στο κάθε καύσιμο σχεδόν ίδια όπως και στους ειδικούς λέβητες για πετρέλαιο θέρμανσης, φυσικό αέριο ή πελλέτες (έως 92,3 %) πιο φτηνή λύση αν κάνουμε άθροισμα εξόδων για δύο λέβητες και την σύνδεσή τους, θα καταλάβουμε, ότι ο λέβητας μεν ακριβότερος, είναι τελικά οικονομικά ποιο συμφέρον μικρός χώρος που πιάνει αντίθετα από περισσότερους λέβητες μία καμινάδα και ένας αγωγός καυσαερίων οικολογική λειτουργία σε όλα τα είδη θέρμανσης ΡΥΘΜΙΣΗ Ρυθμιστής ελκυσμού HONEYWELL Θερμοστάτης ρύθμισης Θερμοστάτης καυσαερίων Θερμοστάτης για αντλία Διακόπτης εναλλαγής DC 18 SPL, DC 25 SPL, DC 32 SPL

6 ΣΥΝΙΣΤΩΜΕΝΗ ΣΥΝΔΕΣΗ ΜΕ ΤΟ LADDOMAT 21 ΚΑΙ ΤΗΝ ΑΝΤΙΣΤΑΘΜΙΚΗ ΔΕΞΑΜΕΝΗ ATMOS Ανοιχτό δοχείο διαστολής Δωμάτια (θέρμανση δαπέδου) Δωμάτια (καλοριφέρ) Βαλβίδα TS 130 3/4 A (WATTS STS 20) Βαλβίδα ασφάλειας και εξαερισμού, θλιβόμετρο Δοχείο διαστολής Δεξαμενή αποθήκευσης Συνιστώμενη σύνδεση είναι η σύνδεση του λέβητα με το Laddomat 21 ή με την θερμορυθμιστική βαλβίδα με την αντισταθμική δεξαμενή χωρητικότητας λίτρων. Άλλη δυνατότητα είναι η εγκατάσταση λέβητα με τις δεξαμενές αποθήκευσης με την απαιτούμενη χωρητικότητα (π.χ λίτρα), οι οποίες επιπλέον επιτρέπουν θέρμανση με το συσσωρευμένο ρεύμα, ή σύνδεση φωτοβολταϊκών πανέλ. Στην περίπτωση ανάγκης βεβαίως μπορούμε να συνδέσουμε τον λέβητα στο σύστημα και χωρίς δεξαμενές αποθήκευσης, και αυτό ιδιαίτερα αν διαλέξουμε ως δεύτερο μέσο το φυσικό αέριο (προπάνιο) ή πετρέλαιο θέρμανσης. Laddomat 21 με την κατασκευή του αντικαθίσταται την κλασική σύνδεση των διάφορων τμημάτων. Αποτελείται από χυτοσιδερένιο σώμα, θερμορυθμιστική βαλβίδα, αντλία, βαλβίδα ελέγχου, σφαιρικών βαλβίδων και θερμόμετρο. Η θερμότητα ανοιχτής θερμορυθμιστικής βαλβίδας είναι 78 ή 72 C ανάλογα από τον τύπο θερμοφυσίγγιου. Λέβητας με τον καυστήρα, κοχλία μεταφορέα και χοάνη για πελλέτες

7 ΕΝΕΡΓΙΑ ΑΠΟ ΦΥΣΗ ΤΕΧΝΙΚΕΣ ΣΤΟΙΧΕΙΑ: Διαστασεις DC 18 SP (L) DC 25 SP (L) DC 32 SP (L) A B C D E F G H CH I J 6/4 6/4 6/4 ΤΥΠΟΣ ATMOS DC 18 SP (L) DC 25 SP (L) DC 32 SP (L) Απόδοση λέβητα για ξύλο kw Απόδοση λέβητα για πελλέτες kw 4, Απόδοση λέβητα για λάδι kw 15-20, Απαιτούμενος ελκυσμός καμινάδας Pa Καύσιμο - ξύλο Ξηρό ξύλο υγρασίας % (αποδοτικότητα MJ/kg) mm Καύσιμο πελλέτες Ποιοτικές ξύλινες πελλέτες 6 8 mm (λευκές πελλέτες) μήκος mm Καύσιμο φυσικό αέριο, λάδι Φυσικό αέριο με την αποδοτικότητα 15-18MJ/m3, πετρέλαιο θέρμανσης με την αποδοτικότητα 42 MJ/m 3 Μέγιστο μήκος ξύλου mm Χωρητικότητα χοάνης για ξύλου dm Βάρος λέβητα kg Χωρητικότητα νερού στον λέβητα l Τύπος καυστήρα για πελλέτες ATMOS A 25 Σιλό για πελλέτες εξωτερικός 250, 500, 1000 λίτρα Τάση σύνδεσης V/Hz 250/50 Ισχύς λέβητα στην εκκίνηση W Ισχύς λέβητα στην λειτουργία W Τάξη λέβητα κατά του EN Λέβητες για θέρμανση με ξύλο με συνδυασμό με το φυσικό αέριο ή πετρέλαιο θέρμανσης έχουν στην περιγραφή επιπλέον κατάληξη L (π.χ. DC 18 SPL)

8 ΚΑΙΝΟΥΡΓΙΟ ΠΡΟΪΟΝ-ΕΛΚΥΣΤΙΚΗ ΤΙΜΗ!

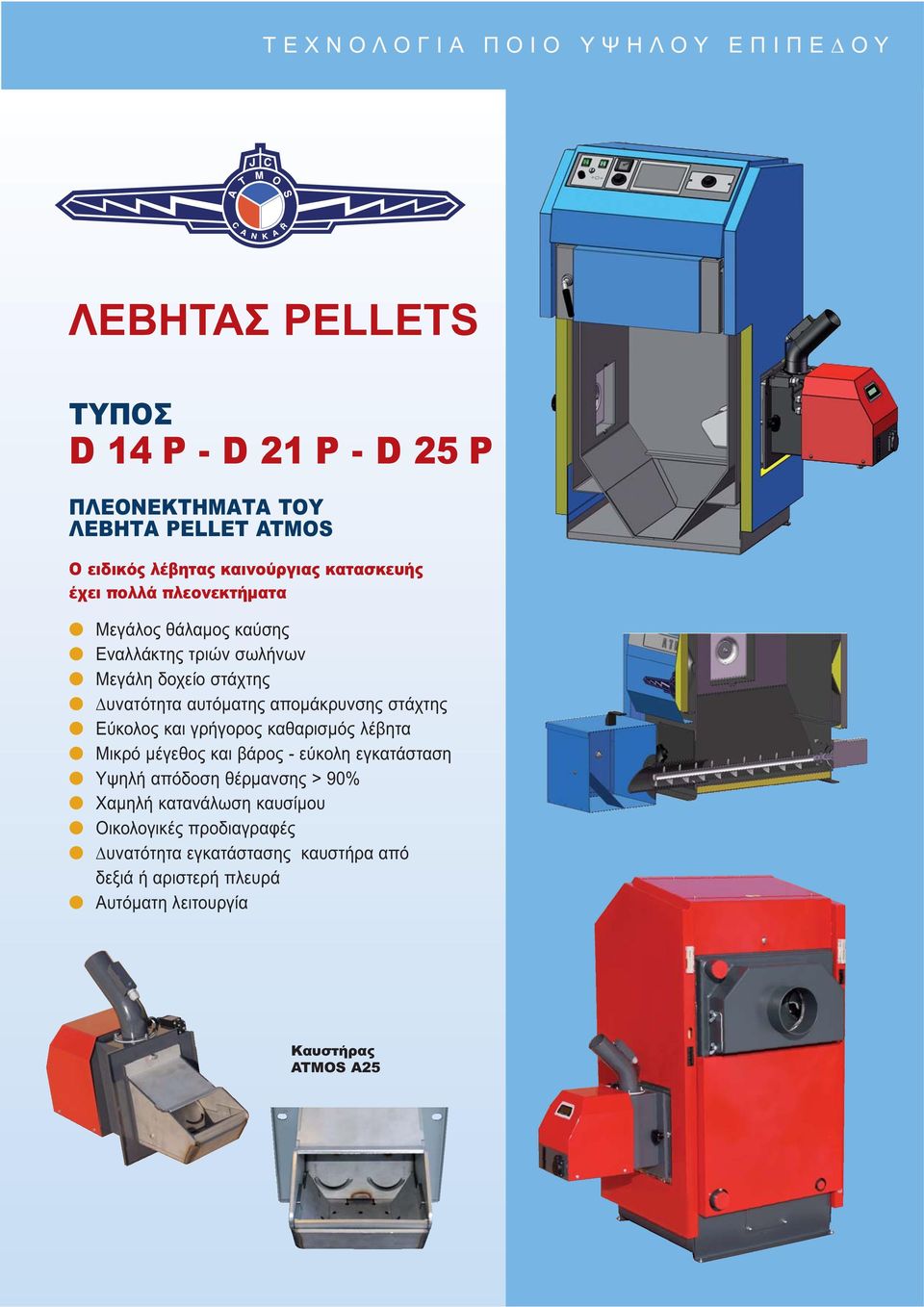

9 ΤΕΧΝΟΛΟΓΙΑ ΠΟΙΟ ΥΨΗΛΟΥ ΕΠΙΠΕΔΟΥ ΛΕΒΗΤΑΣ PELLETS ΤΥΠΟΣ D 14 P - D 21 P - D 25 P ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΤΟΥ ΛEΒΗΤΑ PELLET ATMOS Ο ειδικός λέβητας καινούργιας κατασκευής έχει πολλά πλεονεκτήματα Μεγάλος θάλαμος καύσης Εναλλάκτης τριών σωλήνων Μεγάλη δοχείο στάχτης Δυνατότητα αυτόματης απομάκρυνσης στάχτης Εύκολος και γρήγορος καθαρισμός λέβητα Μικρό μέγεθος και βάρος - εύκολη εγκατάσταση Υψηλή απόδοση θέρμανσης > 90% Χαμηλή κατανάλωση καυσίμου Οικολογικές προδιαγραφές Δυνατότητα εγκατάστασης καυστήρα από δεξιά ή αριστερή πλευρά Αυτόματη λειτουργία Καυστήρας ATMOS A25

10 ΕΛΚΥΣΤΙΚΟ ΠΡΟΪΟΝ ATMOS Ο λέβητας έχει καινούργιο καυστήρα για πελλέτες τον ATMOS A25 με τον οποίο καταφτάνει μοναδικές προδιαγραφές σε όλη τη κλίμακα απόδοσης και ανταποκρίνεται στους όρους για επιδοτήσεις στην Τσέχικη Δημοκρατία.

11 ΕΝΕΡΓΙΑ ΑΠΟ ΦΥΣΗ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ: ΤΥΠΟΣ ATMOS D 14 P D 21 P D 25 P Απόδοση λέβητα για πελλέτες kw , Βάρος λέβητα kg Απαιτούμενος ελκυσμός καμινάδας Pa Καύσιμο Ποιοτικές πελλέτες ξύλου 6 8 mm (λευκές πελλέτες) μήκος mm Χωρητικότητα νερού στον λέβητα l Τύπος καυστήρα για πελλέτες ATMOS A25 ATMOS A25 ATMOS A25 Σιλό για πελλέτες εξωτερικό l 250, 500, , 500, , 500, 1000 Χωρητικότητα δοχείου στάχτης l Χωρητικότητα αυτόματης απομάκρυνσης στάχτης (πρόσθετο δοχείο στάχτης) l 28, 68 28, 68 28, 68 Σύνδεση τάσης V/Hz 230/50 230/50 230/50 Σύνδεση τάσης W Ισχύς λέβητα στην λειτουργία W Θερμική απόδοση % > 90 > 90 > 90 Τάξη λέβητα κατά το EN ΔΙΑΣΤΑΣΕΙΣ: D 14 P - D 21 P D 25 P A B C D E G H CH I J 6/4 6/4

12 ATMOS Πωλητής: ΠΑΡΑΓΩΓΌΣ: JAROSLAV CANKAŘ A SYN ATMOS Velenskιho 487, CZ Bμlα pod Bezdμzem Τσέχικη Δημοκρατία Τηλ.: +420 / 326 / , Fax: +420 / 326 / Ίντερνετ: atmos@atmos.cz, atmos@atmos.eu 01/11 GRE
