ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ

Transcript

1 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ AquaCare Model OxyGeneo Συστήματα Επεξεργασίας Νερού 1

2 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ Σελίδα Δήλωση συμμόρφωσης με τα πρότυπα της Ε.Ε. 3 Σχέδιο πίνακα και θαλάμων OxyGeneo 4 Εισαγωγή Βασικές γνώσεις για τη συσκευή σας 5 Τι είναι το OxyGeneo 5 Ποία τα οφέλη από τη χρήση του OxyGeneo 5 Πώς λειτουργεί το OxyGeneo 6 Οδηγίες Εγκατάστασης του OxyGeneo 7 Γενικά 7 Εγκατάσταση της συσκευής στη ροή της πισίνας 7 Οδηγίες λειτουργίας του OxyGeneo 8 Προετοιμασία πισίνας Αρχικές ρυθμίσεις 8 Έναρξη λειτουργίας Πρώτη περίοδος 8 Φάση κανονικής λειτουργίας 9 Τακτικοί έλεγχοι του νερού της πισίνας 9 Έκτακτοι έλεγχοι του νερού 10 Χρήση του test kit 10 Το OxyGeneo και τα φίλτρα της πισίνας 10 Χρονοδιακόπτης λειτουργίας της συσκευής 11 Γενικά 11 Αρχική λειτουργία 12 Ρυθμίστε την παρούσα μέρα και ώρα 12 Προγραμματισμός λειτουργίας 12 Manual On / Auto / Manual Off 13 Θερινή ώρα 13 Τεχνικά χαρακτηριστικά του διακόπτη 13 Συντήρηση του OxyGeneo 14 Καθαρισμός των ηλεκτροδίων 14 Αντικατάσταση ηλεκτροδίων 14 Λοιπά στοιχεία για μια ιδανική πισίνα 15 Ενεργό οξυγόνο 15 Χλωρίωση με αλάτι 15 Λίγα λόγια ακόμα για τη λειτουργία της συσκευής σας 15 Αποκατάσταση ενδεχόμενων προβλημάτων λειτουργίας 17 Το επίπεδο ιόντων χαλκού είναι πολύ χαμηλό 17 Το επίπεδο ιόντων χαλκού είναι πολύ ψηλό 17 Προβλήματα στο νερό και τα τοιχώματα της πισίνας 17 Σχέδιο εγκατάστασης OxyGeneo (με ένα θάλαμο ιονισμού) 19 Τεχνικά χαρακτηριστικά του OxyGeneo 20 Εγγύηση κατασκευαστή 21 2

3 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΜΕ ΤΑ ΠΡΟΤΥΠΑ ΤΗΣ ΕΥΡΩΠΑΪΚΗΣ ΕΝΩΣΗΣ. Δηλώνουμε υπεύθυνα ότι οι ιονιστές AquaCare συμμορφώνονται με τα παρακάτω πρότυπα των οδηγιών LVD 73/23/ EOK και EMC 2004/108/EE, που σα σύνολο μας δίνουν το δικαίωμα να φέρουμε το σήμα ασφάλειας CE. EN CISPR 11 EN EN EN EN EN EN EN EN60529 / IP-20 Οι σχετικοί τεχνικοί φάκελοι είναι διαθέσιμοι σε κάθε ενδιαφερόμενο. AquaCare Made With Pride in Greece 3

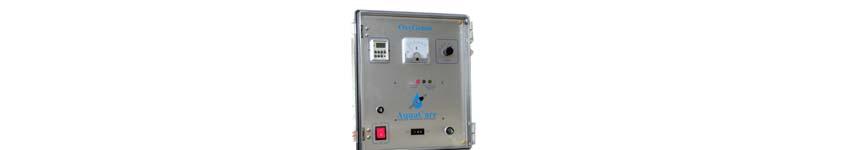

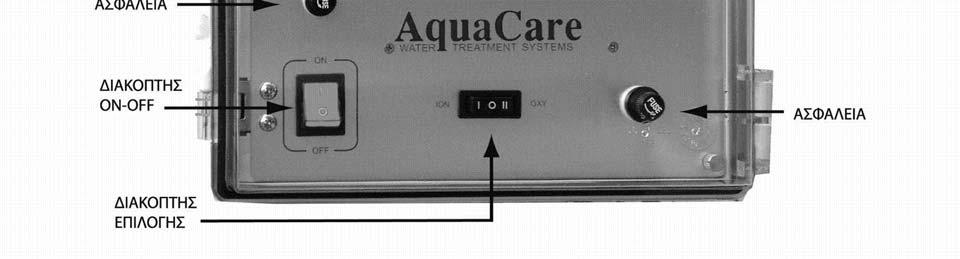

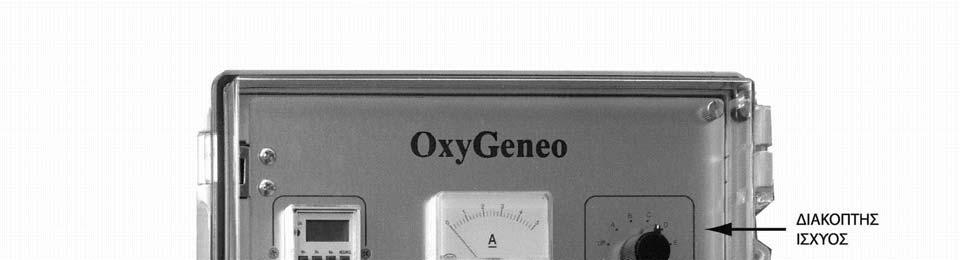

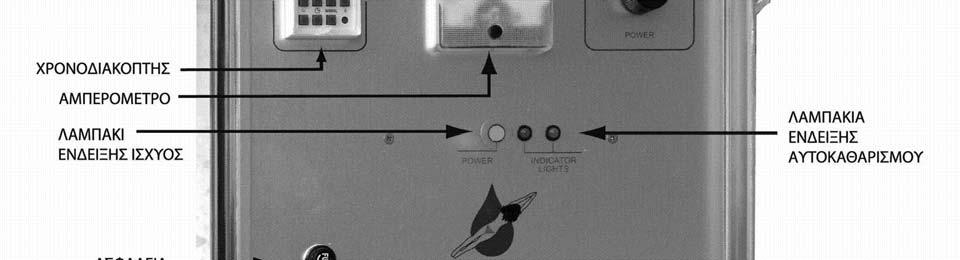

4 ΣΧΕΔΙΟ ΠΙΝΑΚΑ ΚΑΙ ΘΑΛΑΜΩΝ OXYGENEO Θάλαμος Ιονισμού Θάλαμος Οξυγόνωσης 4

5 ΕΙΣΑΓΩΓH ΒΑΣΙΚΕΣ ΓΝΩΣΕΙΣ ΓΙΑ ΤΗ ΣΥΣΚΕΥΗ ΣΑΣ Αγαπητέ πελάτη, Κατ αρχήν θέλουμε να σας συγχαρούμε, που επιλέξατε το OxyGeneo για την πισίνα σας. Είτε το προορίζετε για μια νέα πισίνα, είτε αντικαθιστάτε άλλους τρόπους καθαρισμού του νερού σε υπάρχουσα πισίνα, διαλέγοντας το OxyGeneo, έχετε πάρει μία σωστή απόφαση. Θα απολαμβάνετε κρυστάλλινο και υγιεινό νερό για πάντα. Τι είναι το OxyGeneo; Το OxyGeneo είναι μια γεννήτρια ιόντων χαλκού (Cu) και αργύρου (Ag), σε σταθερή αναλογία μεταξύ τους. Παράλληλα είναι και γεννήτρια οξυγόνου σε πέντε διαφορετικές μορφές. Προαιρετικά μπορεί να χρησιμοποιηθεί και για την παραγωγή ποσότητας χλωρίου από τη διάσπαση αλατιού. Ποια τα οφέλη από τη χρήση του OxyGeneo; Τα οφέλη τα γνωρίζετε ήδη, μια και προχωρήσατε στην αγορά της συσκευής. Ας τα επαναλάβουμε, όμως, εδώ συνοπτικά γιατί είναι πολύ σημαντικά. Έτσι, η χρήση του OxyGeneo: Μειώνει στο ελάχιστο την ανάγκη για χλώριο. Η χλωρίωση είναι σήμερα η συνηθισμένη μέθοδος απολύμανσης. Καταργεί την ανάγκη για αλγιοκτόνα. Τα άλγια είναι οι φυτικοί μικροοργανισμοί, που κάνουν το νερό να πρασινίζει. Καταργεί την ανάγκη για κροκιδωτικά, δηλαδή για τα χημικά που προκαλούν τη συγκέντρωση των διαλελυμμένων ανόργανων σωματιδίων σε μεγαλύτερα, έτσι ώστε να κατακρημνισθούν στον πυθμένα. Εξαλείφει την ανάγκη για το πολύ επικίνδυνο κυανουρικό οξύ, που είναι ένα παράγωγο του κυανίου, και χρησιμοποιείται σαν σταθεροποιητής του χλωρίου. Εξαλείφει την ανάγκη για περιοδικό «σοκ» της πισίνας με υπερχλωρίωση, που γίνεται για να αφαιρείται το δεσμευμένο χλώριο που υπάρχει μέσα στις καρκινογόνες χλωραμίνες. Μειώνει σημαντικά τη χρήση οξέος για τη διατήρηση της σωστής στάθμης του ph. Προστατεύει την αντλία σας και όλες τις σωληνώσεις από επικαθίσεις αλάτων και, σε μεγάλο βαθμό, καθαρίζει και τις υπάρχουσες.. Εξαλείφει τη ζημιά στο περιβάλλον, που προξενεί η εξάτμιση του χλωρίου, και η οποία είναι η κύρια αιτία καταστροφής της ζώνης του όζοντος. Επίσης, καταργεί την περιοδική αποστράγγιση του μολυσμένου νερού από το χλώριο και το κυάνιο, κάτι που δημιουργούσε τεράστιες ποσότητες αποβλήτων νερού, που μόλυναν το περιβάλλον. Και πέρα από όλα τα πιο πάνω οφέλη, το OxyGeneo: Δίνει νερό, που συγκρινόμενο σε ποιότητα και καθαρότητα, είναι παρόμοιο με αυτό που συναντάται στις πηγές Στο εξής, δηλαδή, θα έχετε καθαρό νερό, και θα έχετε 5

6 σημαντική εξοικονόμηση σε χρήμα και κόπο (κουβάλημα, αποθήκευση χημικών, κλπ) και παράλληλα θα συνεισφέρετε στην προστασία του περιβάλλοντός μας. Πώς λειτουργεί το OxyGeneo; Με τη δημιουργία ηλεκτρικού πεδίου ανάμεσα στα ηλεκτρόδια που βρίσκονται μέσα στους δύο θαλάμους του OxyGeneo επιτυγχάνεται, για κλάσματα δευτερολέπτου, υδρόλυση του νερού που περνάει, κατά την οποία σχηματίζονται διάφορες μορφές οξυγόνου. Παράλληλα, απελευθερώνονται ιόντα Cu και Ag στο νερό. Το οξυγόνο στις διάφορες μορφές του, από τις οποίες η πιο ισχυρή είναι οι ρίζες υδροξυλίου (ΗΟ), είναι ιδιαίτερα οξειδωτικό και καταστρέφει πλήρως όλα τα οργανικά φορτία, όπως ούρα, ιδρώτας, σάλια, λάδια μαυρίσματος, υπολείμματα σαμπουάν, αλλά και μικροοργανισμούς, καθώς και τους περισσότερους ιούς. Ο χαλκός, από την άλλη μεριά, είναι γνωστό αλγιοκτόνο, ο δε άργυρος είναι σπουδαίο βακτηριοκτόνο. Οι ποσότητες ιόντων που απελευθερώνονται, εφόσον διατηρούνται στο επιθυμητό επίπεδο, δεν είναι τοξικές για τους ανθρώπους και τα ζώα. Τα ιόντα λειτουργούν ουσιαστικά με τον ίδιο τρόπο όπως τα λευκά αιμοσφαίρια του ανθρωπίνου αίματος στην άμυνα του οργανισμού. Έλκονται από τα άτομα των άλγιων και βακτηρίων, εισχωρούν στην μεμβράνη τους, τα αδρανοποιούν και τελικά τα σκοτώνουν. Στη συνέχεια το φίλτρο της πισίνας κατακρατεί και απομακρύνει τα νεκρά άλγια και βακτήρια. Τα όρια ιόντων, στα οποία συνιστάται να λειτουργεί το OxyGeneo, είναι πολύ μικρότερα από τα επιτρεπόμενα όρια συγκέντρωσης στο πόσιμο νερό, όπως αυτά έχουν καθοριστεί από την EPA (Environmental Protection Agency) των ΗΠΑ, από την Ευρωπαϊκή Ένωση, αλλά και από το Ελληνικό Υπουργείο Υγείας. Είναι σημαντικό να γνωρίζετε, ότι από τη λειτουργία του OxyGeneo, όταν χρησιμοποιείται σύμφωνα με τις οδηγίες του κατασκευαστή, δεν υπάρχει καμία αρνητική δράση στην υγεία σας ή την πισίνα, όπως δυσμενή υποπροϊόντα, διάβρωση των σωληνώσεων, κηλίδωση των τοιχωμάτων της πισίνας κτλ. Το OxyGeneo σας λύνει τα προβλήματα χωρίς να σας δημιουργεί καινούργια. 6

7 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΤΟΥ OXYGENEO Ι. Γενικά Οι οδηγίες εγκατάστασης και λειτουργίας του ΟxyGeneo προϋποθέτουν ότι οι δύο θάλαμοί του θα εγκατασταθούν στο σύστημα ανακύκλωσης του νερού της πισίνας, στην πλαστική σωλήνα PVC. Η εγκατάσταση θαλάμου σε πισίνες που έχουν μεταλλικές σωληνώσεις, είναι κάτι πιο ειδικό και απαιτεί τη χρήση ειδικών συνδετήρων, που προσαρμόζονται σε μεταλλική σωλήνα και PVC. ΙΙ. Εγκατάσταση της συσκευής στη ροή της πισίνας 1. Εγκαθιστούμε τον πίνακα ελέγχου μέσα στο μηχανοστάσιο, σε όρθια θέση, κοντά σε παροχή ρεύματος και σε απόσταση 2-3 μέτρων από την σωλήνα ανακύκλωσης του νερού, όπου θα εγκαταστήσουμε τους θαλάμους. Προσέχουμε να είναι κατακόρυφη και επίπεδη η επιφάνεια στην οποία θα γίνει η εγκατάσταση και στερεώνουμε τον πίνακα με καλά στηρίγματα. Το καλώδιο παροχής του πίνακα βγαίνει από το κάτω μέρος του. 2. Στη συνέχεια βρίσκουμε την ακριβή θέση που θα τοποθετήσουμε τους δύο θαλάμους. Ο θάλαμος ιονισμού, τοποθετείται μετά την αντλία και πριν από το φίλτρο της πισίνας, ενώ ο θάλαμος οξυγόνου μετά από το φίλτρο. Κάθε θάλαμος θα τοποθετηθεί με τρόπο «by pass», με δύο βάνες, μία πριν και μία μετά από αυτόν, καθώς και μία βάνα στην κεντρική σωλήνα για περιορισμό της ροής. Οι θάλαμοι τοποθετούνται σε κατακόρυφη ή σε οριζόντια θέση ως προς το έδαφος και σε απόσταση, από τον πίνακα ελέγχου, όση είναι το μήκος του καλωδίου, που παρέχεται μαζί με τη συσκευή. 3. Για την εγκατάσταση των θαλάμων στον σωλήνα ανακυκλοφορίας του νερού πρέπει να κοπεί η σωλήνα PVC στο σημείο της τοποθέτησης του κάθε θαλάμου. Η σωλήνα προσαρμογής στο θάλαμο έχει διάμετρο Ø63mm. Εφ όσον οι σωληνώσεις είναι μεγαλύτερης διαμέτρου, η κατάλληλη συστολή PVC μπορεί να κολληθεί στη σωλήνα. Αφήστε την κόλλα να στεγνώσει για τρεις ώρες τουλάχιστον. Οποιαδήποτε κόλλα καλής ποιότητας για PVC είναι κατάλληλη. 4. Πριν κόψετε τη σωλήνα και αφαιρέσετε τα δύο κομμένα τμήματα βεβαιωθείτε ότι η αντλία της πισίνας είναι κλειστή. Μετά σημειώστε τα σημεία κοπής με μολύβι, ξαναελέγξτε τις μετρήσεις σας και κόψτε με πριόνι. Μπορεί να αρχίσει να τρέχει νερό στα σημεία κοπής. Αφήστε το να στραγγίξει τελείως. Βάλτε κόλλα εξωτερικά γύρω στα άκρα των σωλήνων και εσωτερικά στα ρακόρ του θαλάμου, στα σημεία που θα εισχωρήσουν στη σωλήνα. Χωρίς καθυστέρηση απλώστε (αλείψτε) τα άκρα των σωλήνων χωριστά και εισχωρήστε τα ρακόρ στη σωλήνα. Σταθερά σπρώξτε και τα δύο ρακόρ στα άκρα των σωλήνων. 5. Στη συνέχεια ενώστε τα καλώδια του πίνακα με τους ακροδέκτες των θαλάμων, ως εξής: Το αριστερό καλώδιο στο θάλαμο ιονισμού και το δεξί στο θάλαμο οξυγόνου. 6. Βεβαιωθείτε ότι κανένα καλώδιο δεν ακουμπά στο μοτέρ της αντλίας ή σε κάποιο κουτί που θερμαίνεται και ότι είναι εκτός οποιωνδήποτε εμποδίων. Η εγκατάσταση αυτή πρέπει να γίνεται από εξουσιοδοτημένο ηλεκτρολόγο. 7

8 ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ OXYGENEO 1. Προετοιμασία πισίνας Αρχικές ρυθμίσεις Μετά την εγκατάσταση, και πριν τη λειτουργία του OxyGeneo, πρέπει να σταθεροποιηθεί η χημική σύσταση του νερού της πισίνας στα όρια που παρουσιάζονται πιο κάτω: Σκληρότητα ph Αλκαλικότητα ppm 6,8 7, Ο κατασκευαστής της πισίνας σας θα σας καθοδηγήσει στο πώς να πετύχετε αυτές τις ρυθμίσεις. Είναι προτιμότερο, αλλά όχι απαραίτητο, να έχετε γεμίσει την πισίνα με καινούργιο νερό και να κάνετε τις απαιτούμενες ρυθμίσεις σ αυτό και όχι στο υπάρχον νερό. Αυτό συνιστάται γιατί το φρέσκο νερό περιέχει λιγότερο ασβέστιο και λιγότερα διαλυμένα στερεά από το παλιό νερό. Έτσι οι ρυθμίσεις σας θα γίνουν πιο εύκολα. ΠΡΟΣΟΧΗ: Αν η πισίνα είναι καινούργια και δεν έχει ξαναλειτουργήσει, θα πρέπει πριν τη λειτουργία του OxyGeneo να προηγηθεί χλωρίωση για 20 μέρες συνέχεια. Αυτό χρειάζεται για να καθαρίσουν τα τοιχώματα από υπολείμματα ασβέστη, στόκου, κλπ. Αντίθετα, στις παλιές πισίνες η λειτουργία του OxyGeneo μπορεί να ξεκινήσει άμεσα. 2. Έναρξη λειτουργίας Πρώτη περίοδος Πριν το ξεκίνημα ελέγχουμε με το test kit (βλ. γι αυτό πιο κάτω) για να βεβαιωθούμε ότι δεν υπάρχει ήδη χαλκός στο νερό. Ιόντα χαλκού θα μπορούσαν να υπάρχουν αν π.χ. η πισίνα είναι θερμαινόμενη και έχουν μείνει ιόντα από τις χάλκινες ράβδους του συστήματος θέρμανσης ή από αλγιοκτόνο με βάση το χαλκό. Επίσης πριν το ξεκίνημα της συσκευής πρέπει να κατεβάσουμε το ph στο 6,8 επειδή ο ιονισμός θα το ανεβάσει προσωρινά. Ξεκινάμε την αντλία και ελέγχουμε ότι περνά νερό μέσα από τους θαλάμους της συσκευής. Πριν ανοίξουμε τη συσκευή, ελέγχουμε ο διακόπτης ισχύος POWER να είναι στη θέση OFF, να είναι τελείως κλειστός. ((βλ πάνω δεξιά στον πίνακα) ελέγχουμε ο χρονοδιακόπτης να είναι στη θέση Manual επιλέγουμε με τον οριζόντιο μαύρο διακόπτη επιλογής, τη θέση ΙΟΝ (Ιονισμός), (αυτός βρίσκεται στο κάτω μέρος του πίνακα του OxyGeneo, Τώρα είμαστε έτοιμοι και πιέζουμε τον κόκκινο διακόπτη παροχής ρεύματος της συσκευής στη θέση ON και το ενδεικτικό κόκκινο λαμπάκι του ρεύματος ανάβει. Γυρνάμε προς τα δεξιά τον διακόπτη ισχύος (Power) στη θέση Α ή C, μέχρις ότου το αμπερόμετρο, που βρίσκεται δίπλα του, να δείξει 2-3 Amperes. Ο διακόπτης έχει πέντε θέσεις επιλογής, αυτές, όμως, είναι χωρισμένες και δουλεύουν σε δύο ομάδες: είτε το A, C, E, είτε το B, D. Η συνηθισμένη ομάδα είναι η πρώτη. Αν θέλετε να αλλάξετε ομάδα πρέπει να ανοίξετε το καπάκι του πίνακα, να βρείτε έναν μικροδιακόπτη που βρίσκεται από πίσω και να κάνετε τη αντίστοιχη επιλογή. 8

9 ΠΡΟΣΟΧΗ: Να μην υπερβούμε τα 5 Amperes. (Ο χωρισμός των 5 επιλογών σε 2 ομάδες βοηθάει στο να αποφύγουμε αυτή την υπέρβαση). Αφήνουμε το σύστημα να λειτουργεί συνεχώς στη θέση αυτή μέχρις ότου το επίπεδο των ιόντων χαλκού, που απελευθερώνονται μέσα στο νερό, φθάσει τα 0,4 ppm. (Ο έλεγχος αυτός γίνεται με το test kit. Το σωστό τρόπο μέτρησης τον εξηγούμε πιο κάτω). Με το ίδιο test kit παρατηρούμε και το ph. Αρχικά ανεβαίνει, αλλά μετά διατηρείται σχεδόν σταθερό. Στη συνέχεια γυρίζουμε το διακόπτη επιλογής στη θέση ΟΧΥ (Οξυγόνωση) και ρυθμίζουμε από το χρονοδιακόπτη (πάνω αριστερά στον πίνακα) τις ώρες που επιθυμούμε να λειτουργεί το σύστημα σ αυτή τη θέση. Ο χρονοδιακόπτης έχει τη δυνατότητα να διατηρήσει τις ρυθμίσεις που θα του δώσουμε για μέχρι και 100 ώρες διακοπής του ρεύματος. Εφόσον το σύστημα συνδεθεί με την ίδια παροχή ρεύματος που χρησιμοποιεί και η αντλία της πισίνας, τοποθετείστε το χρονοδιακόπτη στη θέση MANUAL ON. Έτσι, στην ουσία τον αδρανοποιείτε, και λειτουργείτε τη συσκευή ακριβώς όσες ώρες λειτουργεί και η αντλία. Στο επόμενο κεφάλαιο θα σας εξηγήσουμε αναλυτικά τη λειτουργία και τον τρόπο ρύθμισης του χρονοδιακόπτη. 3. Φάση κανονικής λειτουργίας 3.1. Τακτικοί έλεγχοι του νερού της πισίνας Ο στόχος σας θα είναι, εναλλάσσοντας τη λειτουργία της συσκευής μεταξύ ΙΟΝ και ΟΧΥ να διατηρείτε τα ιόντα χαλκού στα 0,3-0,4 ppm. Για το επίπεδο των ιόντων αργύρου δεν χρειάζεται να ανησυχείτε. Υπάρχει σταθερή αναλογία μεταξύ χαλκού και αργύρου, οπότε αν διορθώσετε το ένα θα διορθωθεί αυτόματα και το άλλο. Επίσης δεν χρειάζεται να μετράτε τα επίπεδα οξυγόνου στο νερό. Είναι κι αυτά προκαθορισμένα και ανάλογα με τη λειτουργία της συσκευής. Εσείς δε χρειάζεται να μετράτε τίποτα. Για τις επόμενες μέρες λοιπόν, μετά τις πρώτες ρυθμίσεις, βεβαιωθείτε ότι διατηρείτε τον διακόπτη ισχύος στα 4 Amperes και κάνετε τακτικές μετρήσεις και εναλλαγές μεταξύ ΙΟΝ και ΟΧΥ, έτσι ώστε να διατηρούνται τα ιόντα στα 0,3-0,4 ppm, που είναι και το βασικό σας μέλημα. Μετά από 1-2 εβδομάδες θα έχετε βρει το σωστό χρόνο που θα πρέπει να διατηρείτε το σύστημα σε κάθε μία από τις δύο θέσεις, κάτω από τις συνηθισμένες συνθήκες λειτουργίας της πισίνας σας. Θα πρέπει να γνωρίζετε ότι κάθε πισίνα έχει τις δικές της παραμέτρους. Τη δική της προσωπικότητα, θα λέγαμε. Αυτό εξαρτάται από το σχήμα της (π.χ. πολλές γωνίες δυσκολεύουν την ανακυκλοφορία), τη σύσταση του νερού της περιοχής σας, το περιβάλλον (π.χ. αν έχει πολλά δέντρα, αν υπάρχει οικοδομή δίπλα σας και έρχονται σκόνες), το σύνηθες φορτίο της, κλπ. Δεν υπάρχει τρόπος αυτοματοποίησης των κινήσεών σας, ούτε είναι δυνατό να υπάρξει ένας κανόνας που να ισχύει για όλους. Γι αυτό, είναι απαραίτητο να μάθετε εσείς την πισίνα σας και τους χρόνους που ζητά για ιονισμό και οξυγόνωση, έτσι ώστε να έχετε πάντα καθαρό νερό. 9

10 3.2 Έκτακτοι έλεγχοι νερού Από τα πιο πάνω συνεπάγεται ότι σε κάθε έντονη αλλαγή συνθηκών θα πρέπει να κάνετε έναν έκτακτο έλεγχο στο επίπεδο των ιόντων, για να δείτε μήπως έχουν μειωθεί περισσότερο από ό,τι συνήθως. Τέτοιες έκτακτες καταστάσεις μπορεί π.χ. να είναι ένα πάρτι με φίλους, σε πισίνα που μέχρι τώρα ήταν κυρίως για οικογενειακή χρήση, μια έντονη αλλαγή του καιρού με υψηλές θερμοκρασίες, καταιγίδες, κλπ. Κατά τον έλεγχο αυτόν θα πρέπει να ελέγξετε όχι μόνο το επίπεδο των ιόντων χαλκού, αλλά και το επίπεδο του ph, και να το επαναφέρετε μεταξύ των τιμών 6,8 και 7,4. Αν είναι υψηλότερο που είναι η συνήθης απόκλιση- το μειώνουμε με την προσθήκη υδροχλωρικού οξέως, σε αναλογία το πολύ ένα λίτρο μέσα σε ένα δωδεκάωρο. ΠΡΟΣΟΧΗ: Για τη μείωση του ph να μη χρησιμοποιείτε ποτέ σκόνες μείωσης, όπως ph Minus. ΠΡΟΣΟΧΗ: Το οξύ το ρίχνουμε πάντα διαλυμένο σε νερό και όχι όπως το αγοράζουμε. Πρώτα γεμίζουμε έναν πλαστικό κουβά κατά τα ¾ με νερό και μετά προσθέτουμε το οξύ. Ποτέ το αντίθετο γιατί κινδυνεύουμε να πιτσιλιστούμε με το οξύ. 3.3 Χρήση του test kit για έλεγχο ph, αλκαλικότητας και ιόντων χαλκού Το σύστημά σας συνοδεύεται από ένα test kit με 25 χαρτάκια για ισόποσες μετρήσεις και των τριών πιο πάνω παραγόντων ταυτόχρονα. Ο σωστός τρόπος μέτρησης είναι να βυθίσουμε ένα χαρτάκι περίπου στα 40 cm μέσα στο νερό της πισίνας, να το αναδεύσουμε για 3 και μετά, χωρίς να τινάξουμε το νερό από το χαρτάκι, να το τοποθετήσουμε δίπλα στο μπουκαλάκι, όπου αντιπαραβάλλοντας τα χρώματα κάνουμε τις μετρήσεις μας. 3.4 Το OxyGeneo και τα φίλτρα της πισίνας To OxyGeneo παρόλο που είναι ένα δυνατό σύστημα καθαρισμού της πισίνας σας, δεν υποκαθιστά το φίλτρο. Αντίθετα, μάλιστα, ένα αξιόπιστο φίλτρο είναι απαραίτητο για τη λειτουργία του OxyGeneo. Κι αυτό, γιατί το φίλτρο είναι εκείνο που θα απομακρύνει από το νερό τα νεκρά βακτήρια και άλγη που προκάλεσε το OxyGeneo. Σε πισίνες που χρησιμοποιούν χλωρίωση για την απολύμανσή τους, η σημαντικότητα του φίλτρου είναι μικρότερη, γιατί το χλώριο «καίει» ολοκληρωτικά τα βακτήρια και τα άλγια, και εξατμιζόμενο παρασύρει πολλά από αυτά, ενώ τα υπόλοιπα παρακρατούνται από το φίλτρο. Όταν έχουμε εγκαταστήσει το OxyGeneo, όμως, δεν έχουμε εξάτμιση των ιόντων, που θα βοηθούσε την απομάκρυνση των νεκρών μικροοργανισμών. Γι αυτό είναι σημαντικό να έχουμε ένα καλό φίλτρο, με δυνατότητα συγκράτησης πολύ μικρών σωματιδίων, και θα πρέπει να το διατηρούμε πάντα καθαρό και απόλυτα λειτουργικό. Αλλιώς, κάποιο μέρος από τα νεκρά σωματίδια θα παραμείνει στο νερό, δίνοντας μια αίσθηση θολούρας. Το νερό θα είναι καλό βέβαια, αλλά δε θα φαίνεται καθαρό. Σημείωση: Το ότι τα ιόντα δεν εξατμίζονται δεν είναι αρνητικό. Αντίθετα, ένα από τα δυνατά σημεία του ιονισμού είναι ότι παραμένουν υπολειμματικά στοιχεία στο νερό που 10

11 συνεχίζουν για πολύ περισσότερο χρονικό διάστημα την προστασία του νερού, σε αντίθεση με το πτητικό χλώριο, που χρειάζεται συνεχώς προσθήκη. 4. ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΣΚΕΥΗΣ 4.1 Γενικά Στο σημείο αυτό πρέπει να εξοικειωθείτε με τη λειτουργία του χρονοδιακόπτη. ΠΡΟΣΟΧΗ: Ο χρονοδιακόπτης θα ξεκινήσει και θα σταματήσει τη λειτουργία του OxyGeneo σύμφωνα με τον προγραμματισμό σας. Το αν θα λειτουργεί, όμως, σε ΙΟΝ ή ΟΧΥ εξαρτάται από το πού θα είναι ήδη στραμμένος ο διακόπτης επιλογής. Δεν υπάρχει τρόπος αυτοματισμού και αυτής της επιλογής. Επειδή ο περισσότερος χρόνος λειτουργίας αφορά συνήθως την οξυγόνωση, η πιο λογική επιλογή σας είναι να το αφήσετε στο ΟΧΥ αφού έχετε ήδη πετύχει το επίπεδο ιόντων που θέλετε. Ο χρονοδιακόπτης μπορεί να υποστηρίξει 8 προγράμματα έναρξης και διακοπής μέσα σε μια μέρα. Για να λειτουργήσει ο διακόπτης πρέπει να είναι σε θέση AUTO. Όταν είναι σε θέση MANUAL ON τότε ο πίνακας παίρνει ρεύμα, μεν, αλλά ο χρονοδιακόπτης δε λειτουργεί. Όταν είναι σε θέση MANUAL OFF, τότε ούτε ο πίνακας παίρνει ρεύμα, δηλ. είναι σαν να έχουμε πατήσει OFF στον κόκκινο διακόπτη που ξεκινάει τη συσκευή. Η ρύθμιση για MANUAL ON / AUTO / MANUAL OFF είναι πολύ εύκολες. Εύκολα επίσης επιλέγετε αν θέλετε να «βλέπετε» σε 12 ή 24 ώρες την ημέρα. Τέλος, μπορείτε να ρυθμίσετε το χρονοδιακόπτη στη θερινή ώρα, όπου υπάρχει αυτό το σύστημα. Μπορείτε να επιλέξετε μεταξύ 12 συνδυασμών για μία ή πολλές ημέρες, ως εξής: ΔΕΥΤ ΤΡ ΤΕΤ ΠΕΜ ΠΑΡ ΣΑΒ ΚΥΡ ΔΕΥΤ, ΤΡ, ΤΕΤ, ΠΕΜ, ΠΑΡ, ΣΑΒ, ΚΥΡ ΔΕΥΤ, ΤΡ, ΤΕΤ, ΠΕΜ, ΠΑΡ, ΣΑΒ ΔΕΥΤ, ΤΕΤ, ΠΑΡ ΤΡ, ΠΕΜ, ΣΑΒ ΔΕΥΤ, ΤΕΤ, ΠΑΡ, ΚΥΡ 11

12 4.2 Αρχική λειτουργία Βάλτε στην πρίζα τον χρονοδιακόπτη Αφήστε τον για 12 ώρες τουλάχιστον για να φορτιστούν οι μπαταρίες του Στη συνέχεια σβήστε οποιονδήποτε προγραμματισμό υπάρχει, πατώντας το RES/RCL Ο χρονοδιακόπτης είναι έτοιμος τώρα για προγραμματισμό. 4.3 Ρυθμίστε την παρούσα μέρα και ώρα Κρατώντας πατημένο το C+ (δηλ. clock) πιέστε το WEEK μέχρι να εμφανιστεί η παρούσα ημέρα. Με τον ίδιο τρόπο, δηλαδή έχοντας πατημένο το C+, εισάγετε την παρούσα ώρα και τα λεπτά με τη χρήση των κουμπιών HOUR και MIN αντίστοιχα. Μόλις τελειώνετε κάθε τέτοια ρύθμιση απελευθερώνετε και τα δύο πλήκτρα για να αποθηκευτούν οι αλλαγές. Αν κάποια στιγμή χρειαστείτε να επαναριθμήσετε την ώρα, ακολουθείστε τα ίδια βήματα. 4.4 Προγραμματισμός λειτουργίας Πιέστε το TIMER (το κουμπί με το ρολόι) μία φορά και αφήστε το. Τώρα μπορείτε να εισάγετε τη ρύθμιση για την πρώτη έναρξη λειτουργίας. Με το WEEK επιλέξτε τη μέρα ή τις μέρες που θέλετε να ξεκινάει το συγκεκριμένο πρόγραμμα. Με το HOUR επιλέξτε την ώρα και με το ΜΙΝ τα λεπτά. Πιέστε το TIMER ξανά για να αποθηκεύσετε αυτό τον προγραμματισμό έναρξης (ΟΝ) και να προχωρήσετε στον προγραμματισμό του χρόνου λήξης (OFF). Ακολουθώντας τα ίδια βήματα ρυθμίστε το χρόνο έναρξης και λήξης της δεύτερης λειτουργίας. Επαναλάβατε για όσες ενάρξεις και λήξεις επιθυμείτε. Στο τέλος πατήστε το C+ για συνολική αποθήκευση των ρυθμίσεών σας και έξοδο. Παράδειγμα: Ας υποθέσουμε ότι θέλετε να προγραμματίσετε το διακόπτη να γυρνάει στο ΟΝ κάθε μέρα στις 8:15 και στο OFF στις 22:15. Θα κάνετε τις εξής κινήσεις: 1. Πιέστε το TIMER και στην οθόνη θα αναγραφεί 1_ΟΝ (δηλ πρώτη έναρξη) 2. Πιέστε το WEEK μέχρι να αναγραφεί ΔΕΥΤ, ΤΡ, ΤΕΤ, ΠΕΜ, ΠΑΡ, ΣΑΒ, ΚΥΡ (δηλ όλες οι μέρες της εβδομάδας) 3. Πιέστε το HOUR μέχρι να αναγραφεί 8:00 (για να βάλετε την ώρα) 4. Πιέστε το MIN μέχρι να αναγραφεί 8:15 (για να βάλετε και τα λεπτά). Ολοκληρώσατε με την πρώτη έναρξη. 5. Πιέστε το TIMER ξανά μέχρι να αναγραφεί 1_OFF (δηλ πρώτη λήξη) 6. Επαναλάβατε τα βήματα 3-4 μέχρι να αναγραφεί 10:15 PM ή 22:15 7. Πιέστε C+ για αποθήκευση όλων των ρυθμίσεων και έξοδο. 12

13 4.5 Manual On / Auto / Manual Off 1. Πιέστε το Manual για να επιλέξετε έναν από τους 3 τύπους λειτουργίας. 2. Στον τύπο Manual On ή Manual Off οι ρυθμίσεις του Auto δεν ισχύουν. 3. Όταν αλλάξουμε από Manual σε Auto ο διακόπτης θα διατηρήσει τις ρυθμίσεις του Manual μέχρι τον επόμενο προγραμματισμό. 4.6 Θερινή ώρα 1. Πιέστε το C+ και το Manual ταυτόχρονα στο Auto mode μέχρι να αναγραφεί στην οθόνη Summer 2. Το ρολόι θα γυρίσει μία ώρα πίσω 3. Πιέστε και τα δύο κουμπιά μαζί για να ξαναγυρίσετε στη χειμερινή ώρα όταν θέλετε. 4.7 Τεχνικά χαρακτηριστικά του διακόπτη. Τάση 230 / 240 V AC / 50Hz Μέγιστο φορτίο 16 Α / 3600 W Ελάχιστο διάστημα ενεργοποίησης: 1 λεπτό Θερμοκρασία λειτουργίας -10 έως +40 C Ακρίβεια +1 / -1 λεπτό το μήνα Φορτιζόμενη εφεδρική μπαταρία Ni MH 1.2 V > 100 ώρες 13

14 ΣΥΝΤΗΡΗΣΗ ΤΟΥ OXYGENEO 1. Καθαρισμός των ηλεκτροδίων Το OxyGeneo είναι από τις λίγες συσκευές με αυτοκαθαριζόμενα ηλεκτρόδια. Αυτό γίνεται με τη συνεχή αντιστροφή της πόλωσης μεταξύ των ηλεκτροδίων, κάτι που λειτουργεί αποτρεπτικά στην επικάθιση αλάτων. Τη λειτουργία του αυτοκαθαρισμού τη βλέπετε από τη συνεχή εναλλαγή στα δύο ειδικά λαμπάκια του πίνακα. Ωστόσο, δεν είναι απίθανο μετά από μήνες λειτουργίας να δημιουργηθούν επικαθίσεις στα ηλεκτρόδια των δύο θαλάμων. Αυτές φαίνονται σαν πρασινίλες και μειώνουν αρκετά την παραγωγή οξυγόνου και ιόντων. Ο χρόνος εμφάνισης τέτοιων επικαθίσεων εξαρτάται κυρίως από την ποιότητα του νερού της πισίνας. Όταν διαπιστώσετε ότι οι θάλαμοι έχουν επικαθίσεις, πρέπει να τους αφαιρέσετε και να καθαρίσετε τα ηλεκτρόδια με υδροχλωρικό οξύ. Πριν αφαιρέσετε τους θαλάμους βεβαιωθείτε ότι έχετε κλείσει την αντλία και τις δύο βάνες, που υπάρχουν πριν και μετά τον κάθε θάλαμο. Στη συνέχεια βάλτε τον κάθε θάλαμο σε έναν κάδο με 2/3 νερό και 1/3 οξύ. Αφήστε τους έτσι για μισή περίπου ώρα για να καθαρίσουν. Έπειτα ξεπλύνετε, επανατοποθετείστε τους στη θέση τους και ανοίξτε και πάλι την παροχή του νερού. Το περιεχόμενο του κάδου πρέπει να αδειάσει σε μέρος που δε θα μολύνει το περιβάλλον. 2. Αντικατάσταση των ηλεκτροδίων Όταν τα ηλεκτρόδια φθαρούν πρέπει να αντικατασταθούν με νέα. Για να τα αντικαταστήσετε, αφαιρέστε τον θάλαμο όπως θα κάνατε για τον καθαρισμό τους. Ξεβιδώστε τις δύο βίδες που συγκρατούν τα ηλεκτρόδια και τοποθετείστε τα καινούργια, που προμηθευτήκατε από το κατάστημα πώλησης του OxyGeneo. Επανατοποθετείστε το θάλαμο. 14

15 ΛΟΙΠΑ ΣΤΟΙΧΕΙΑ ΓΙΑ ΜΙΑ ΙΔΑΝΙΚΗ ΠΙΣΙΝΑ 1. Ενεργό οξυγόνο Κάθε 10 μέρες περίπου είναι καλό να ρίχνετε στην πισίνα σας λίγο ενεργό οξυγόνο Oxone D15 της Dupont. Η συνιστώμενη αναλογία είναι 1 kg ανά 80 m 3 νερού. Το Oxone D15 βελτιώνει ακόμη περισσότερο τη διαύγεια του νερού και οξειδώνει και σε σημεία που η ανακυκλοφορία του νερού είναι δύσκολη. Το αποτέλεσμα θα σας εντυπωσιάσει. Παράλληλα, επειδή περιέχει μικρή ποσότητα χλωρίου, σας επιτρέπει να ικανοποιήσετε και τη σχετική υγειονομική διάταξη της ελληνικής νομοθεσίας, η οποία απαιτεί να υπάρχει στο νερό της πισίνας χλώριο 0,4 0,7 ppm, άσχετα με τον οποιαδήποτε άλλο τρόπο απολύμανσης. 2. Χλωρίωση με αλάτι Αν στο γλυκό νερό της πισίνας σας προσθέσετε αλάτι σε αναλογία 3,5 4 kg/m 3 το OxyGeneo λειτουργεί και σα χλωριωτής άλατος. Δηλαδή διασπά το αλάτι και απ αυτό παράγει μικρή ποσότητα χλωρίου. Η ποσότητα αυτή εξαρτάται και από το χρόνο λειτουργίας της συσκευής στη θέση ΟΧΥ, ωστόσο είναι σχετικά μικρή. Με άλλα λόγια, είναι αρκετή για να συμβάλει σε ένα εντυπωσιακό αποτέλεσμα, χωρίς όμως να σας προκαλεί τις βλαβερές συνέπειες της συμβατικής μεθόδου χλωρίωσης. Για την ακριβή μέτρηση του χλωρίου και τη διατήρησή του στο επίπεδο που εσείς επιθυμείτε χρησιμοποιήστε το συνηθισμένο τρόπο μέτρησης, όπως και για τις χλωριωμένες πισίνες. Αν επιθυμείτε μεγαλύτερη παραγωγή χλωρίου, μπορείτε να προσθέσετε ακόμη ένα θάλαμο οξυγόνωσης (γιατί αυτός είναι που προκαλεί τη διάσπαση του αλατιού). Εναλλακτικά, μπορείτε να προσθέτετε περίπου 1 Kg Oxone D15, για κάθε 80m 3 κάθε 10 μέρες όπως αναφέρεται πιο πάνω. 3. Λίγα λόγια ακόμα για τη λειτουργία της συσκευής σας Όπως έχουμε ήδη τονίσει, ο στόχος σας είναι να κρατάτε το επίπεδο ιόντων χαλκού στα 0,3-0,4 ppm και εκείνο του ph μεταξύ 6,8 και 7,4. Αυτό το πετυχαίνετε με την εναλλαγή της λειτουργίας μεταξύ των θέσεων ΙΟΝ και ΟΧΥ (για τα ιόντα) και με προσθήκη οξέως (για το ph). Εκείνο που πρέπει να γνωρίζετε επίσης, είναι ότι: Οι ρυθμίσεις και ο χρόνος λειτουργίας της συσκευής σας σε κάθε θέση (ΙΟΝ ή ΟΧΥ) εξαρτώνται από πολλούς παράγοντες και δεν υπάρχει τρόπος απόλυτης τυποποίησης των κινήσεών σας. Π.χ. ο χρόνος λειτουργίας στη θέση ΟΧΥ μπορεί να κυμαίνεται μεταξύ 4 και 14 ωρών ημερησίως, ανάλογα με το φορτίο και τη θερμοκρασία περιβάλλοντος. Προτιμάτε, ωστόσο, τη λειτουργία κατά τις ώρες που υπάρχει ηλιοφάνεια. Η συσκευή σας είναι ρυθμιζόμενη ως προς την ταχύτητα δημιουργίας των ιόντων. Όσο πιο πολλά είναι τα Amperes τόσο μεγαλύτερη η παραγωγή ιόντων. Αυτή η 15

16 δυνατότητα σας βοηθάει να επαναφέρετε την πισίνα σας στις σωστές συνθήκες μετά από μια βαριά χρήση της. Αν ξεχάσετε τη συσκευή στη θέση ΙΟΝ είναι δυνατό να ξεπεράσετε αρκετά τη συνιστώμενη ποσότητα ιόντων. Αν γίνει αυτό, ίσως να δημιουργηθούν μπλε ή μαύρες κηλίδες στα τοιχώματα της πισίνας από επικαθίσεις ιόντων. Μη φοβάστε, όμως. Το θέμα είναι μόνο αισθητικό και όχι υγείας. Κι αυτό γιατί το συνιστώμενο επίπεδο ιόντων των 0,3-0,4 ppm είναι 5 φορές μικρότερο από το ανώτατο όριο που το Υπουργείο Υγείας επιτρέπει για το πόσιμο νερό! Είναι απίθανο να ξεχαστείτε τόσο πολύ που να το ξεπεράσετε κι αυτό. Πάντως, σε περίπτωση υπέρβασης του ορίου ο τρόπος μείωσής του είναι γυρίσετε τη συσκευή στο ΟΧΥ και για πιο γρήγορο αποτέλεσμα να χρησιμοποιήσετε λίγο κροκιδωτικό που θα προμηθευτείτε από οποιοδήποτε κατάστημα με είδη πισίνας. Το OxyGeneo είναι σχεδιασμένο για να λειτουργεί μαζί με την αντλία και το φίλτρο. Γι αυτό, πριν ξεκινήσετε τη λειτουργία της συσκευής, μην ξεχνάτε να ελέγχετε ότι η αντλία δουλεύει και νερό κυκλοφορεί μέσα από τους θαλάμους του OxyGeneo. 16

17 ΑΠΟΚΑΤΑΣΤΑΣΗ ΕΝΔΕΧΟΜΕΝΩΝ ΠΡΟΒΛΗΜΑΤΩΝ ΛΕΙΤΟΥΡΓΙΑΣ Α. Το επίπεδο ιόντων χαλκού είναι πολύ χαμηλό Αν δεν υπάρχουν ιόντα ή δεν αυξάνει το επίπεδό τους, παρόλο που έχετε τον διακόπτη ισχύος στα 2-3Amperes, τότε: Βεβαιωθείτε ότι ο διακόπτης λειτουργίας είναι στο ΟΝ και το κόκκινο λαμπάκι είναι αναμμένο. Γυρίστε τον διακόπτη ισχύος στο μέγιστο Amper. Δείτε αν υπάρχει εναλλαγή των ενδεικτικών leds (κίτρινο και πράσινο λαμπάκι). Αν δεν υπάρχει εναλλαγή απευθυνθείτε στο service του OxyGeneo. Αν υπάρχει εναλλαγή στα λαμπάκια γυρίστε πρώτα το κουμπί ισχύος τελείως αριστερά. Μετά γυρίστε το προς τα δεξιά στη θέση C ή E και παρακολουθείστε την ένδειξη του αμπερόμετρου. Αν αυξάνει τα Amps η βελόνα του αμπερόμετρου κλείστε τη συσκευή και ελέγξτε το καλώδιο που πηγαίνει προς το θάλαμο. Μπορεί να είναι κομμένο ή ξεφτισμένο, να έχει υγρασία ή να μην κάνει κανονική επαφή με τους ακροδέκτες του θαλάμου. Αν ούτε εδώ υπάρχει πρόβλημα αφαιρέστε το θάλαμο, επιθεωρήστε τον και πλύντε τον με οξύ, όπως έχουμε πει. Αν δείτε τα ηλεκτρόδια να έχουν φθαρεί, αντικαταστήστε τα. Τέλος, ελέγξτε τις ασφάλειες του πίνακα. Αν κάποια είναι σε κακή κατάσταση ίσως έχετε φθαρμένα ηλεκτρόδια. Αν είναι καμένη κάποια ασφάλεια, αντικαταστήστε την. Οι ασφάλειες είναι τοποθετημένες στο μπροστινό τμήμα του πίνακα για εύκολη πρόσβαση. Προσέξτε: είναι μόνο 0,5 Α η μικρή και 6 Α η μεγάλη. Β. Το επίπεδο των ιόντων είναι πολύ ψηλό 1. Βεβαιωθείτε ότι ο διακόπτης επιλογής είναι στη θέση ΟΧΥ. 2. Συνεχίσετε τη λειτουργία στη θέση αυτή μέχρι να επανέλθουν τα ιόντα στο επίπεδο των 0,3 ppm. Για πιο γρήγορο αποτέλεσμα προσθέστε λίγο κροκιδωτικό, που θα προμηθευτείτε από τα καταστήματα πώλησης ειδών πισίνας. Γ. Προβλήματα στο νερό και τα τοιχώματα της πισίνας 1. Το νερό είναι θολό: Ελέγξτε τα επίπεδα του ph και των ιόντων. Να θυμάστε ότι όσο ψηλότερο το ph, τόσο χαμηλότερο το επίπεδο των ιόντων. Αφαιρέστε με σκούπα τυχόν σκουπίδια, σκόνες και πετραδάκια στα τοιχώματα και τον πυθμένα. Ελέγξτε το καλάθι αναρρόφησης (εφόσον υπάρχει skimmer) και αφαιρέστε τυχόν φύλλα και άλλα υλικά που εμποδίζουν. Τρίψτε τα τοιχώματα με βούρτσα. Καθαρίστε το φίλτρο. Ο καθαρισμός αυτός (backwash) πρέπει να γίνεται μόνο όταν η πίεση έχει ανέβει 6-10 psi πάνω από το χαμηλό όριο λειτουργίας που έχει ορίσει ο κατασκευαστής του. Αν η πίεση είναι πάνω από το μέγιστο επιτρεπόμενο όριο, τότε το φίλτρο χρειάζεται οπωσδήποτε ξέπλυμα. Ξεπλύντε το φίλτρο. Αν μπορείτε εξετάστε το νερό του ξεπλύματος. Το ξέπλυμα πρέπει να κρατάει 3 λεπτά. Προσθέστε διατομική γη αν είναι απαραίτητο. 17

18 Εξετάστε την πίεση του φίλτρου. Αν παραμένει υψηλή, καλέστε το service του προμηθευτή του φίλτρου. Πιθανό να έχει πετρώσει η άμμος και να μην κάνει σωστή συγκράτηση. Λειτουργήστε το φίλτρο 24 ώρες συνέχεια ή μέχρι να δείτε το νερό της πισίνας να είναι καθαρό. Ξεπλένετε το φίλτρο καθημερινά και αν απαιτείται χλωριώστε. 2. Το νερό είναι πράσινο Σκουπίστε τους τοίχους και τον πυθμένα της πισίνας. Ξεπλύνετε το φίλτρο, όπως είπαμε πιο πάνω. Τρίψτε τους τοίχους της πισίνας και τον πυθμένα αν υπάρχουν ακόμα άλγια κολλημένα. Ελέγξτε το επίπεδο του ph και των ιόντων. Τα άλγια αυξάνουν το ph. Προσθέστε λίγο οξύ για τη μείωσή του. Προσθέστε ενεργό οξυγόνο Oxone D15 της Dupont, σε αναλογία 1kg ανά 40m 3 νερού, αν τα ιόντα χαλκού είναι κάτω από 0,3 ppm. Λειτουργήστε το φίλτρο 24 ώρες συνέχεια ή μέχρι να καθαρίσει το νερό. Ξεπλένετε το φίλτρο καθημερινά και αν απαιτείται χλωριώστε. 3. Τα τοιχώματα της πισίνας είναι μπλε. Αν έχετε αφήσει τη χημεία του νερού να αποσταθεροποιηθεί για πολύ καιρό ή λειτουργείτε το OxyGeneo συνέχεια σε πολύ ψηλά επίπεδα χαλκού, μια μπλε απόχρωση θα εμφανιστεί στα τοιχώματα. Αυτό που πρέπει να κάνετε είναι: Αν το επίπεδο χαλκού είναι πάνω από 0,4 ppm και η συσκευή είναι στο ΙΟΝ, γυρίστε στο ΟΧΥ. Μετρήστε το ph. Ρυθμίστε το στο 6,5. Μετρήστε την αλκαλικότητα. Ρυθμίστε μεταξύ 80 και 150 ppm ρίχνοντας υδροχλωρικό οξύ για να κατέβει ή μαγειρική σόδα για να ανέβει. Εξετάστε το επίπεδο του ασβεστίου. Αν είναι πάνω από 500 συμβουλευτείτε τον κατασκευαστή της πισίνας σας. Προσθέστε συγκρατητικό ιόντων Copper Minus, που διατίθεται από τον προμηθευτή του OxyGeneo, για να αντιστρέψετε τη διαδικασία του blueing. Βάλτε 1 λίτρο ανά 40m 3 νερού. Λειτουργήστε το φίλτρο για 24 ώρες ώστε να αναμιχθεί πλήρως το Copper Minus με το νερό. Το επίπεδο χαλκού στο νερό θα αυξηθεί προσωρινά, εξ αιτίας των ιόντων που θα αφαιρεθούν από τα τοιχώματα και θα πέσουν στο νερό. Συνεχίστε τη λειτουργία της συσκευής στο ΟΧΥ μέχρι το επίπεδο των ιόντων πέσει κάτω από τα 0,3 ppm. Αν υπάρχουν πρασινίσματα στα μάρμαρα τρίψτε τα με υδροχλωρικό οξύ διαλυμένο σε ισόποσο νερό. Αν τα πιο πάνω δεν αντιμετωπίζουν τα προβλήματά σας, θα πρέπει να καλέσετε το service του OxyGeneo (τηλ ). Πριν καλέσετε θα πρέπει να έχετε μετρήσει το ph και το επίπεδο των ιόντων χαλκού γιατί θα ρωτηθείτε γι αυτά. 18

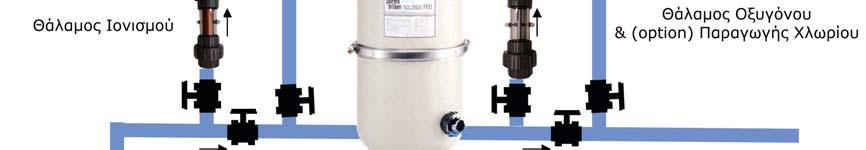

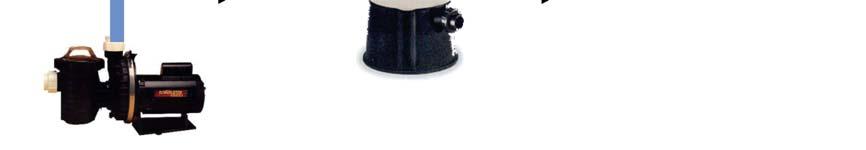

19 ΣΧΕΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ OXYGENEO (Με ένα θάλαμο ιονισμού και έναν οξυγόνωσης) Θυμηθείτε τα βασικά: Η εγκατάσταση του θαλάμου ιονισμού γίνεται με τρόπο by pass, κατακόρυφα, μετά την αντλία και πριν το φίλτρο. Η εγκατάσταση του θαλάμου οξυγόνωσης γίνεται επίσης με τρόπο by pass, είτε κατακόρυφα είτε οριζόντια, μετά το φίλτρο. Όταν λειτουργούμε τη συσκευή πρέπει πάντα να λειτουργεί η αντλία και να κυκλοφορεί νερό μέσα από τους θαλάμους. Στην αρχική λειτουργία, μέχρι να ιονιστεί το νερό κανονικά, η συσκευή δουλεύει συνεχώς, ίσως και πάνω από 24 ώρες. Στη συνέχεια οι ώρες μειώνονται ανάλογα με τις συνθήκες. Τα φίλτρα πρέπει να είναι όσα απαιτεί το μέγεθος της πισίνας και να διατηρούνται καθαρά. Προτιμούνται τα όρθια γιατί συγκρατούν καλύτερα τα μικροσωματίδια. (Παράδειγμα σωστού μεγέθους φίλτρου: για 100m 3 νερό απαιτούνται 400 κιλά άμμου τα 325 ψιλή και τα 75 χοντρή) Η παροχή νερού ανά θάλαμο πρέπει να είναι m 3 την ώρα. Το επίπεδο ιόντων να διατηρείται γύρω στα 0,3-0,4 ppm. Το ph να διατηρείται στο 6,8 7,4. Όταν δεν λειτουργούμε τον ιονισμό λειτουργούμε την οξυγόνωση. Κάθε 10 μέρες περίπου προσθέτουμε 1 kg Oxone D15 ανά 80 m 3 ή μια ταμπλέτα χλωρίου. Εναλλακτικά προσθέτουμε 3,5 kgs αλάτι ανά κυβικό νερού για να παραχθεί όσο χλώριο χρειάζεται αυτόματα. 19

20 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ OXYGENEO Πίνακας Ελέγχου Πίνακας ΙΡ 22 Τάση εισόδου 220V AC/50Hz Τάση εξόδου 12 V DC Ένταση εξόδου 5 Α DC Κατανάλωση 75 W Αμπερόμετρο 5 Α DC Ψηφιακός χρονοδιακόπτης λειτουργίας διάρκειας 100 ωρών Διακόπτης ΟΝ / OFF Λαμπάκι ένδειξης λειτουργίας Διακόπτης ρύθμισης της έντασης Λαμπάκια ένδειξης αυτοκαθαρισμού ηλεκτροδίων Διακόπτης επιλογής λειτουργίας: Ιονισμού Off Οξυγόνωσης Διαστάσεις πίνακα: 30cm x 26cm x 18cm Θάλαμος Ιονισμού (και υδρόλυσης) Διάφανος θάλαμος Ø63 Μήκος 22cm Τρία ομόκεντρα ηλεκτρόδια χαλκού με άργυρο (πατέντα AquaCare) Θάλαμος Οξυγόνωσης Διάφανος θάλαμος Ø63 Μήκος 22cm Δύο ηλεκτρόδια 2mm τιτανίου με ειδική επικάλυψη για μεγάλη παραγωγή οξυγόνου και στις 4 επιφάνειες Δυνατότητα χρήσης σαν χλωριωτή άλατος Test kit 25 χαρτάκια για test Αλκαλικότητας ph ιόντων Cu 20

21 ΕΓΓΥΗΣΗ AQUACARE Ο κατασκευαστής των συστημάτων AquaCare (AFS ΕΠΕ) σας εγγυάται ότι η συσκευή σας έχει ελεγχθεί με λεπτομέρεια πριν σας δοθεί. Εάν, ωστόσο, παρουσιαστεί οποιοδήποτε πρόβλημα μέσα σε 36 μήνες από την αγορά της συσκευής, ο κατασκευαστής δεσμεύεται να σας την αντικαταστήσει ή να την επισκευάσει (κατά την κρίση του) χωρίς επιβάρυνση. Η φυσική φθορά των ηλεκτροδίων δεν καλύπτεται από την παρούσα εγγύηση. Ομοίως, δεν καλύπτονται φθορές λόγω κακής χρήσης, αμέλειας, βίαιης συναρμολόγησης ή αποσυναρμολόγησης, φυσικών καταστροφών και γενικά φθορές που δεν οφείλονται σε κατασκευαστικό ελάττωμα, αλλά σε μη τήρηση των οδηγιών εγκατάστασης και λειτουργίας ή άλλους λόγους. Το τιμολόγιο αγοράς της συσκευής σας είναι απαραίτητο. Φυλάξτε το (ή ένα αντίγραφό του) μαζί με την εγγύηση αυτή. AquaCare S/N ΗΜΕΡΟΜΗΝΙΑ ΑΓΟΡΑΣ
