3 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αυτό το κεφάλαιο περιέχει σημαντικές οδηγίες ασφαλείας και λειτουργίας. Διάβασε και κρατήστε αυτό το εγχειρίδιο για μελλοντική αναφορά. Μην αποσυναρμολογείτε τη μονάδα. Πάρτε το σε ένα εξουσιοδοτημένο κέντρο επισκευών, όταν απαιτείται σέρβις ή επισκευή. Λανθασμένη επανασυναρμολόγηση μπορεί να οδηγήσει σε κίνδυνο ηλεκτροπληξίας ή πυρκαγιάς. Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, αποσυνδέστε όλες τις καλωδιώσεις πριν επιχειρήσετε οποιαδήποτε συντήρηση ή καθαρισμό. Η απενεργοποίηση της μονάδας δεν θα μειώσει τον κίνδυνο αυτό. Για τη βέλτιστη λειτουργία του μετατροπέα / φορτιστή, επιλέξτε μέγεθος καλωδίων που καλύπτουν τις απαιτούμενες προδιαγραφές. Είναι πολύ σημαντικό για να λειτουργήσει σωστά αυτός ο μετατροπέας / φορτιστής. Ασφάλειες (4 τεμάχια 40Α 32VDC για 2KVA, 6 τεμάχια 40Α, 32VDC για 3KVA) παρέχονται ως προστασία για την παροχή των συσσωρευτών. ΟΔΗΓΙΕΣ ΓΕΙΩΣΗΣ Ο μετατροπέας / φορτιστής θα πρέπει να συνδεθεί με ένα μόνιμα γειωμένο σύστημα καλωδίωσης. Να είστε βέβαιος ότι θα συμμορφώνεται με τις τοπικές απαιτήσεις και ρυθμίσεις για να εγκαταστήσετε αυτό το μετατροπέα. Ποτέ μην προκαλείτε βραχυκύκλωμα εξόδου στο AC ή εισόδου DC. Να μην συνδέεται στο κύκλωμα όταν η DC είσοδος είναι βραχυκυκλωμένη. Τοποθέτηση της μονάδας Εξετάστε τα ακόλουθα σημεία πριν από την επιλογή του μέρους πού θα εγκαταστήσετε: Μην τοποθετείτε το μετατροπέα σε εύφλεκτα οικοδομικά υλικά. Τοποθετήστε σε σταθερή επιφάνεια. Για τη σωστή κυκλοφορία του αέρα και για να απομακρυνθεί η θερμότητα, αφήστε ελεύθερο χώρο περίπου 20 εκατοστών στο πλάι και περίπου 50 cm πάνω και κάτω από τη μονάδα. Η θερμοκρασία του περιβάλλοντος θα πρέπει να είναι μεταξύ 0 C και 55 C για να εξασφαλιστεί η βέλτιστη λειτουργία. Η συνιστώμενη θέση εγκατάστασης είναι να προσκολλάται στο τοίχωμα κάθετα. Να είστε βέβαιος ότι θα κρατήσετε απόσταση από άλλα αντικείμενα και επιφάνειες, όπως φαίνεται στο διάγραμμα για να εξασφαλίζεται επαρκής απαγωγή θερμότητας και να έχετε επαρκή χώρο για την αποσύνδεση καλωδίων. Κατάλληλο για εγκατάσταση σε σκυρόδεμα ή άλλες ΜΗ εύφλεκτες επιφάνειες ΜΟΝΟ

4 Βασική Αρχιτεκτονική του Συστήματος Η παρακάτω εικόνα δείχνει βασική εφαρμογή για το συγκεκριμένο μετατροπέα / φορτιστής. Περιλαμβάνει επίσης συσκευές για να έχει πλήρη λειτουργικότητα του συστήματος με τα παρακάτω: Γεννήτρια ή Δίκτυο Φωτοβολταϊκές μονάδες (προαιρετικό) Συμβουλευτείτε με τον εγκαταστάτη του συστήματος σας για άλλες πιθανές αρχιτεκτονικές συστήματος ανάλογα με τις απαιτήσεις σας. Αυτός ο αντιστροφέας μπορεί να τροφοδοτήσει όλα τα είδη των συσκευών στο σπίτι ή το γραφείο, συμπεριλαμβανομένων των συσκευών τύπου κινητήρα όπως φωτιστικά σωλήνα, ανεμιστήρες, ψυγεία και κλιματιστικά. Σχήμα 1. Υβριδική Μονάδα Ισχύος

5 Επισκόπηση Προϊόντος 1. Οθόνη LCD 2. Ένδειξη κατάστασης 3. Ένδειξη κατάστασης φόρτισης 4. Ένδειξη σφαλμάτων 5. Πλήκτρα λειτουργίας 6. Διακόπτης ισχύος on/off 7. Είσοδος AC 8. Έξοδος AC 9. Είσοδος Φωτοβολταϊκών Συλλεκτών 10. Είσοδος Συσσωρευτών 11. Διακόπτης κυκλώματος 12. Θύρα επικοινωνίας RS Ξερή επαφή

6 Σύνδεση μπαταρίας ΠΡΟΣΟΧΗ: Για την ασφαλή λειτουργία και την τήρηση κανονισμού, απαιτείται να εγκαταστήσετε ξεχωριστή DC προστασία υπερφόρτωσης (ασφάλεια) ή διακόπτη μεταξύ της μπαταρίας και του μετατροπέα. Σε κάποιες εφαρμογές μπορεί να μην απαιτείται να έχει προστασία υπερφόρτωσης, πάραυτα για την προστασία της συσκευής απαιτείται να υπάρχει προστασία υπερφόρτωσης. Ανατρέξτε στον παρακάτω πίνακα, για την επιλογή ασφάλειας ή διακόπτη όπως απαιτείται. ΠΡΟΕΙΔΟΠΟΊΗΣΗ! Όλες οι καλωδιώσεις πρέπει να εκτελούνται από εξειδικευμένο προσωπικό. ΠΡΟΕΙΔΟΠΟΊΗΣΗ! Είναι πολύ σημαντικό για την ασφάλεια του συστήματος και την αποτελεσματικότητα της λειτουργίας του, να χρησιμοποιηθούν κατάλληλα καλώδια για τη σύνδεση των συσσωρευτών. Για να μειώσετε τον κίνδυνο τραυματισμού, παρακαλούμε να χρησιμοποιήσετε τα κατάλληλα καλώδια καλώδιο και μέγεθος ακροδεκτών όπως υποδεικνύεται παρακάτω. Προτεινόμενα μεγέθη καλωδίων συσσωρευτών και ακροδεκτών : Μοντέλο Ονομαστικό Ρεύμα Χωρητικότητα Συσσωρευτή Μέγεθος Καλωδίου Ακροδέκτης Καλώδιο mm² Διαστάσεις D(mm) L(mm) Δύναμη Σύσφιξης 2KVA 66A 100AH 16-25mm² ~3 Nm 3KVA 100A 100AH 200AH 25-35mm² ~3 Nm Παρακαλούμε ακολουθήστε τα παρακάτω βήματα για την υλοποίηση της σύνδεσης της μπαταρίας: 1. Συναρμολογήστε τους ακροδέκτες των συσσωρευτών με βάση τα συνιστώμενα μεγέθη καλωδίων και ακροδέκτη συσσωρευτή. 2. Το 2KVA και το 3KVA υποστηρίζει σύστημα 24VDC. 3. Συνδέστε όλους τους συσσωρευτές όπως υποδεικνύεται στο παρακάτω διάγραμμα. Προτείνεται να συνδέσετε τουλάχιστον 100Ah χωρητικότητας συσσωρευτή για τα 2KVA και το 3KVA μοντέλα. Σχήμα 2. Σύνδεση συσσωρευτών τάσης με τον μετατροπέα.

7 Σύνδεση εισόδου / εξόδου AC ΠΡΟΣΟΧΉ!! Πριν από τη σύνδεση με πηγή εναλλασσόμενου ρεύματος εισόδου, παρακαλούμε να εγκαταστήσετε ένα ξεχωριστό διακόπτη ρεύματος μεταξύ του μετατροπέα και AC πηγής εισόδου ρεύματος. Αυτό θα εξασφαλίσει ότι ο μετατροπέας μπορεί να αποσυνδεθεί με ασφάλεια κατά τη διάρκεια της συντήρησης και προστατεύεται πλήρως από υπερφόρτωση εισόδου AC. Τα συνιστώμενα χαρακτηριστικά του διακόπτη AC είναι 16-20Α για 2KVA, 20-25Α για 3KVA. ΠΡΟΣΟΧΉ!! Υπάρχουν δύο κλέμμες με "IN" και "OUT" σήμανση. Μην συνδέετε ανάστροφα τους ακροδέκτες εισόδου και εξόδου. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Όλες οι καλωδιώσεις πρέπει να εκτελούνται από εξειδικευμένο προσωπικό. ΠΡΟΕΙΔΟΠΟΊΗΣΗ! Είναι πολύ σημαντικό για την ασφάλεια του συστήματος και την αποτελεσματική λειτουργία τους να χρησιμοποιηθούν κατάλληλης διατομής καλώδια για σύνδεση εισόδου AC. Για να μειώσετε τον κίνδυνο τραυματισμού, παρακαλούμε χρησιμοποιήστε την προτεινόμενη διατομής καλώδιο, όπως υποδεικνύεται παρακάτω. Προτεινόμενη απαίτηση καλωδίου για AC: Μοντέλο Διατομή καλωδίου Δύναμη Σύσφιξης 2KVA mm² 0.8 ~ 1.0 Nm 3KVA 4-6 mm² 1.2 ~ 1.6 Nm Να είστε βέβαιοι ότι η πηγή εναλλασσόμενου ρεύματος έχει αποσυνδεθεί πριν επιχειρήσετε να το συνδέσετε στη μονάδα. Εισάγετε τα καλώδια εξόδου AC σύμφωνα με την πολικότητα που αναγράφεται στην πλακέτα σύνδεσης ακροδεκτών και σφίξτε τις βίδες ακροδέκτη. Να βεβαιωθείτε ότι συνδέθηκε ο προστατευτικός αγωγός γείωσης πρώτα. Γείωση (Κίτρινο - Πράσινο) L Φάση (Καφέ ή Μαύρο) N Ουδέτερο (Μπλε)

8 Σύνδεση Φωτοβολταϊκών μονάδων (ισχύει μόνο για τα μοντέλα με ηλιακό φορτιστή) ΠΡΟΣΟΧΗ: Πριν από τη σύνδεση φωτοβολταϊκών μονάδων, παρακαλούμε να εγκαταστήσετε ξεχωριστά ένα διακόπτη ισχύος DC μεταξύ του μετατροπέα και φωτοβολταϊκών μονάδων. ΠΡΟΕΙΔΟΠΟΊΗΣΗ! Όλες οι καλωδιώσεις πρέπει να εκτελούνται από εξειδικευμένο προσωπικό. ΠΡΟΕΙΔΟΠΟΊΗΣΗ! Είναι πολύ σημαντικό για την ασφάλεια του συστήματος και την αποτελεσματική λειτουργία τους να χρησιμοποιηθούν κατάλληλης διατομής καλώδια για τη σύνδεση των φωτοβολταϊκών μονάδων. Για να μειώσετε τον κίνδυνο τραυματισμού, παρακαλούμε χρησιμοποιήστε το προτεινόμενο μέγεθος καλωδίου, όπως υποδεικνύεται παρακάτω. Ονομαστικό Ρεύμα Διατομή καλωδίου Δύναμη Σύσφιξης 50A 10mm² 1.4 ~ 1.6 Nm Επιλογή Φωτοβολταϊκών Μονάδων: Όταν επιλέγετε τις κατάλληλες φωτοβολταϊκές μονάδες, παρακαλώ να είστε βέβαιος ότι εξετάσατε τις παρακάτω απαιτήσεις πρώτα: 1. Η τάση ανοιχτού κυκλώματος (Voc) των φωτοβολταϊκών μονάδων δεν πρέπει να υπερβαίνει τη μέγιστη τάση κυκλώματος του μετατροπέα. Μοντέλο Μετατροπέα Φωτοβολταϊκός Φορτιστής Ρεύμα Φόρτισης Τάση DC συστήματος Εύρος Τάσης Λειτουργίας Μέγιστη Τάση συστοιχίας φωτοβολταϊκών μονάδων 2KVA και 3KVA 50A 24 V DC 30~32 V DC 50 V DC 2. Μέγιστη Τάση (Vmpp) των φωτοβολταϊκών μονάδων θα πρέπει να είναι κοντά στ η βέλτιστη τάση (Vmp) του μετατροπέα ή εντός του εύρους έτσι ώστε να έχει την καλύτερη δυνατή απόδοση. Εάν μία φωτοβολταϊκή μονάδα δεν μπορεί να ικανοποιήσει την απαίτηση αυτή, είναι απαραίτητο να εγκατασταθούν περισσότερες φωτοβολταϊκές μονάδες σε σύνδεση σειράς. Ανατρέξτε στον παρακάτω πίνακα. Μοντέλο Βέλτιστη Τάση (Vmp) Εύρος Τάσης (Vmp) 2KVA και 3KVA 30V DC 30V ~ 32V Σημείωση* Vmp: σημείο μέγιστης τάσης φωτοβολταϊκής μονάδας. Παρακαλούμε ακολουθήστε τα παρακάτω βήματα προς την εφαρμογή συνδεσμολογία των φωτοβολταϊκών μονάδων: 1. Αφαιρέστε τη μόνωση 10 mm για τους θετικούς και τους αρνητικούς αγωγούς. 2. Ελέγξτε τη σωστή πολικότητα του καλωδίου σύνδεσης των φωτοβολταϊκών μονάδων και τους ακροδέκτες εισόδου ΦΒ. Στη συνέχεια, συνδέστε θετικό πόλο (+) του καλωδίου σύνδεσης στο θετικό πόλο (+) του συνδετήρα εισόδου ΦΒ. Συνδέστε τον αρνητικό πόλο ( -) του καλωδίου σύνδεσης με αρνητικό πόλο (-) του συνδετήρα εισόδου ΦΒ.

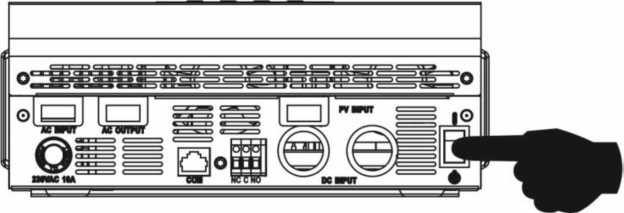

9 Σήμα Ξηρής Επαφής Υπάρχει μια ξηρή επαφή (3Α / 250VAC) που διατίθεται στην πίσω πλευρά. Θα μπορούσε να χρησιμοποιηθεί για να μεταδίδει το σήμα σε εξωτερική συσκευή όταν η τάση της μπαταρίας φτάσει σε επίπεδο προειδοποίησης. Λειτουργία ON / OFF Μόλις η μονάδα έχει εγκατασταθεί σωστά και οι μπαταρίες είναι συνδεδεμένες καλά, απλά πατήστε το διακόπτη ON / OFF (βλέπε παραπάνω εικόνα) για να ενεργοποιήσετε τη μονάδα. Λειτουργία και Οθόνη Η λειτουργία και η οθόνη του πίνακα, όπως φαίνεται στο κεφάλαιο επισκόπηση προϊόντος, είναι στην πρόσοψη του μετατροπέα. Περιλαμβάνει τρεις δείκτες, τέσσερα πλήκτρα λειτουργίας και μια οθόνη LCD, που δείχνει την κατάσταση λειτουργίας και πληροφορίες ισχύος εισόδου / εξόδου. Ενδείξεις LED Ένδειξη Πράσινο Πράσινο Κόκκινο Σταθερό Αναβοσβήνει Σταθερό Αναβοσβήνει Σταθερό Αναβοσβήνει Μήνυμα Η έξοδος τροφοδοτείται από το δίκτυο Η έξοδος τροφοδοτείται από τους συσσωρευτές ή τις φωτοβολταϊκές μονάδες Ο συσσωρευτής είναι πλήρως φορτισμένος Ο συσσωρευτής φορτίζει Σφάλμα Προειδοποίηση Πλήκτρα Λειτουργίας Πλήκτρο ESC UP DOWN ENTER Περιγραφή Έξοδο από την παραμετροποίηση Μετάβαση στην προηγούμενη επιλογή Μετάβαση στην επόμενη επιλογή Επιβεβαίωση ή Εισαγωγή επιλογής

10

11 Απεικονίσεις οθόνης LCD

12 Παραμετροποίηση LCD Πιέζοντας και κρατώντας πατημένο το πλήκτρο ENTER για 3 δευτερόλεπτα, η μονάδα θα εισέλθει στην κατάσταση παραμετροποίησης. Πιέστε το πλήκτρο "UP" ή "DOWN" για να επιλέξετε τη παραμετροποίηση των προγραμμάτων. Και στη συνέχεια, πιέστε το πλήκτρο "ENTER" για να επιβεβαιώσετε την επιλογή ή το κουμπί ESC για να βγείτε. Λίστα κωδικών παραμετροποίησης θα βρείτε στο πολύγλωσσο εγχειρίδιο που περιέχεται στη συσκευασία του προϊόντος.
