Έκθεση Δοκιμής Αντίσταση σε ανεμοπίεση

Transcript

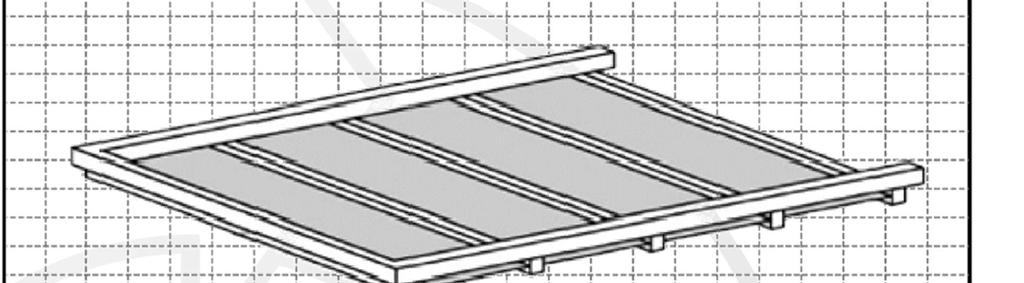

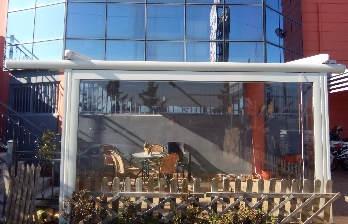

1 Έκθεση Δοκιμής Κωδ. έκθεσης δοκιμής: _gr_01 /Παραγωγός Συστήματος Προϊόν Σύστημα Κουκουρέλης Χρήστος (TENTOEXPRESS) 19ο χλμ. Θεσ/νίκης - Μουδανιών (Καρδία) Θέρμη Πτυσσόμενη πέργκολα SunRain System Οδηγός (μήκος/πλάτος/ύψος) 7,000 mm / 60 mm / 132 mm (43005) Αντίβαρο Στενό (43003), φαρδύ (43004) Απόσταση μεταξύ αντίβαρων 500 mm Άξονας (μήκος/ /πάχος) 5,000 mm / 75 mm / 2,5 mm (43010) Πηγές αναφοράς EN 13561: A1: Εξωτερικές περσίδες - Απαιτήσεις επιδόσεων και ασφάλειας EN 13561: Εξωτερικές περσίδες και τέντες - Απαιτήσεις επιδόσεων και ασφάλειας EN 1932: Εξωτερικά σκιάδια και εξώφυλλα - Αντοχή σε ανεμοπίεση - Μέθοδοι δοκιμών και κριτήρια επιδόσεων Απεικόνιση δοκιμίου Εξωτερικές διαστάσεις (Ύψος [W] x Προβολή [H]) Μηχανισμός 5,000 mm x 7,000 mm Μηχανοκίνητος Ιδιαίτερα χαρακτηριστικά -/- Αποτελέσματα Αντοχή σε ανεμοπίεση: EN 13561: A1: W5,000 x H7,000 Κατηγορία 3 Μη εναρμονισμένη έκδοση κατά τη στιγμή της δοκιμής - Αντοχή σε ανεμοπίεση: EN 13561: W5,000 x H7,000 Κατηγορία 6 PLANECO Μον. ΕΠΕ 26. Νεομβρίου 2018 Δρ. Γεώργιος Μουστακίδης Γενικός Διευθυντής Οδηγία χρήσης Αυτή η έκθεση δοκιμής αποσκοπεί στην απόδειξη της αντοχής σε ανεμοπίεση. Τα αποτελέσματα μπορούν να χρησιμοποιηθούνε από τον κατασκευαστή για τη σύνταξη της Δήλωσης Επιδόσεων σύμφωνα με τον Κανονισμό ΕΕ 305/2011. Ισχύς Τα αναφερόμενα στοιχεία και αποτελέσματα αναφέρονται αποκλειστικά στα περιγραφέντα και ελεγμένα δοκίμια. Ο έλεγχος της αντοχής σε ανεμοπίεση δεν δίνει τη δυνατότητα για επιπλέον εκτιμήσεις επιδόσεων και ποιοτικών ιδιοτήτων της προκείμενης κατασκευής. Η έκθεση περιλαμβάνει συνολικά 9 σελίδες

2 Έκθεση Δοκιμής Σελίδα 2 από 9 1. Αντικείμενο 1.1. Περιγραφή δοκιμίου Κατασκευαστής/Παραγωγός Συστήματος Tentoexpress SunRain System Δοκίμιο Περιγραφή Πτυσσόμενη Τέντα Πέργκολα Διαστάσεις δοκιμίου [mm] 5,000 x 7,000 Οδηγός Ονομασία/κωδικός Αριθμός οδηγών 2 Διαστάσεις (μήκος/πλάτος/ύψος) [mm] 7,000 x 60 x 132 Κίνηση δρομέα (Επάνω κάτω) Κάτω Αντίβαρο στενό Ονομασία/κωδικός Διαστάσεις (μήκος/πλάτος/ύψος) [mm] 5,000 x 42 x 65 Απόσταση αντίβαρων [mm] 550 Δρομέας μικρός Ονομασία/κωδικός 1007 Πολυαμίδιο Διαστάσεις (μήκος /φάρδος) [mm] 29 x 51 Αντίβαρο φαρδύ Κωδικός Διαστάσεις (μήκος/πλάτος/ύψος) [mm] 5,000 x 65 x 103 Απόσταση αντίβαρων [mm] 550 Δρομέας μεγάλος Κωδικός 1008 Πολυαμίδιο Διαστάσεις (μήκος/πάχος) [mm] 29 x 90

3 Έκθεση Δοκιμής Σελίδα 3 από 9 Άξονας Κωδικός Διαστάσεις (μήκος/διάμετρος /πάχος) [mm] 5,000 x 75 x 2,5 Βάσεις στήριξης συστήματος Ονομασία/κωδικός Κολώνα Αλουμινίου / Αριθμός 2 Πανί Ονομασία PVC Block-out Dikcson / RVE Βάρος [gr/m 2 ] 850 Φάρδος x ύψος [mm] 7,000 x 5,000 Μηχανισμός/Τρόπος Λειτουργίας Τρόπος λειτουργίας Μηχανοκίνητο Η περιγραφή βασίζεται σε πληροφορίες που παρέχονται από τον πελάτη και τον έλεγχο κατά της δοκιμής (Κωδικοί και ονομασίες στοιχείων και πληροφορίες υλικού δίνονται από τον πελάτη Δειγματοληψία Οι ακόλουθες πληροφορίες για τη δειγματοληψία έχουν γνωστοποιηθεί προς την PLANECO: Δειγματολήπτης: TENTOEXPRESS Αποδεικτικό: Ημερομηνία παράδοσης: Κωδικός δοκιμίου: Η PLANECO δεν έχει λάβει έκθεση δειγματοληψίας. 2. Διαδικασία 2.1. Πηγές αναφοράς EN 13561: A1: Εξωτερικές περσίδες - Απαιτήσεις επιδόσεων και ασφάλειας EN 13561: EN 1932: Εξωτερικές περσίδες και τέντες - Απαιτήσεις επιδόσεων και ασφάλειας Εξωτερικά σκιάδια και εξώφυλλα - Αντοχή σε ανεμοπίεση - Μέθοδοι δοκιμών και κριτήρια επιδόσεων

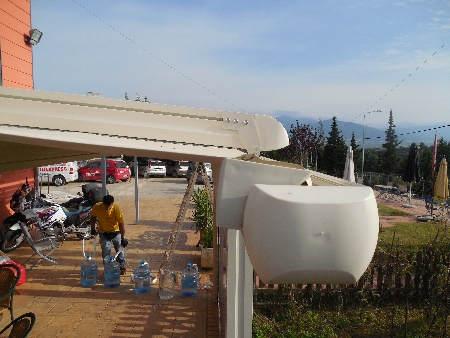

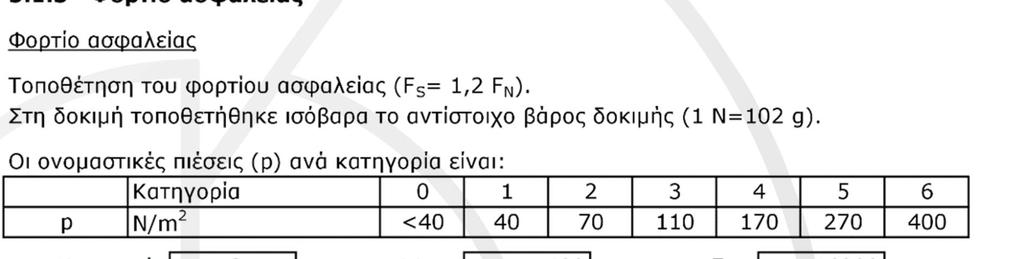

4 Έκθεση Δοκιμής Σελίδα 4 από Περίληψη μεθόδου Αντοχή σε ανεμοπίεση σύμφωνα με EN 1932: Σύμφωνα με το πρότυπο EN 13561: A1: , παράγραφος 4.2 έχει εφαρμοστεί η διαδικασία εφαρμογής φορτίων Νο. 1 σύμφωνα με το ΕΝ 1932: Για το σκοπό αυτό, τα δείγματα φορτώθηκαν με βάρη δοκιμών σύμφωνα με το EN Η δοκιμή πραγματοποιήθηκε με το ονομαστικό φορτίο ή / και το φορτίο ασφαλείας. Τα σχετικά φορτία δοκιμής, ανάλογα με την κατηγορία του φορτίου ανέμου, εφαρμόστηκαν με τρόπο χωρίς κρούσεις για 2 λεπτά το καθένα.

5 Έκθεση Δοκιμής Σελίδα 5 από 9 3. Αναλυτικά αποτελέσματα

6 Έκθεση Δοκιμής Σελίδα 6 από 9

7 Έκθεση Δοκιμής Σελίδα 7 από 9 4. Αξιολόγηση Βάση των αποτελεσμάτων δοκιμής και σύμφωνα με το πρότυπο ΕΝ 1932: , EN 13561: A1: και ΕΝ 13561: το δοκίμιο κατατάσσεται στην κατηγορία αντοχής ανεμοπίεσης 3 σύμφωνα με το EN 13561: A1: και στην κατηγορία αντοχής ανεμοπίεσης 6 σύμφωνα με το EN 13561: Η κατηγορίες ανεμοπίεσης 3 και 6 αντίστοιχα, είναι η ανώτατες επιτεύξιμες κατηγορίες σύμφωνα με το πρότυπο στην αντίστοιχη έκδοση. Οι διαφορές των τιμών Η 0-Η 2 υπολογίστηκαν και βρέθηκαν ότι είναι <0,4%. [Η 0=αρχικό ύψος, Η 2=το ύψος μετά το ονομαστικό βάρος επιπλέον 50%]. Χρησιμοποιήθηκε το ονομαστικό βάρος επιπλέον 50%, ώστε να ισχύουν οι επιδόσεις και για πέργκολες με περισσότερες των δύο (2) οδηγών. Μετά τη δοκιμή με το ονομαστικό βάρος + 50% και το βάρος ασφαλείας + 50% δεν εντοπίστηκε καμία αλλοίωση/καταστροφή και η πέργκολα λειτουργούσε ομαλά.

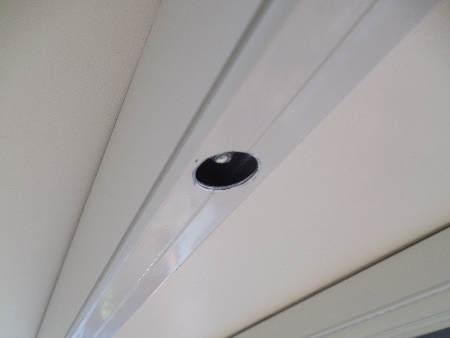

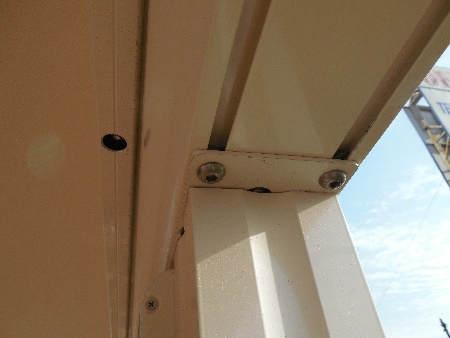

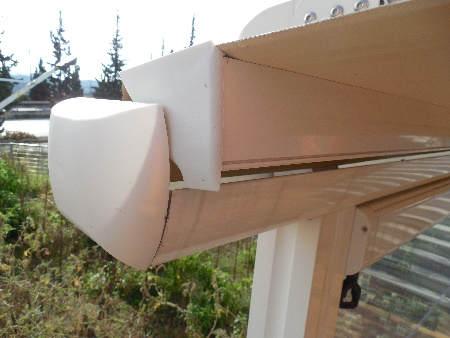

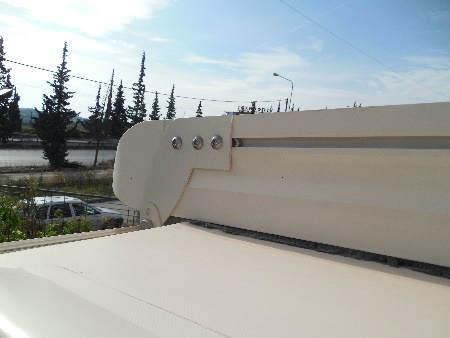

8 Έκθεση Δοκιμής Σελίδα 8 από 9

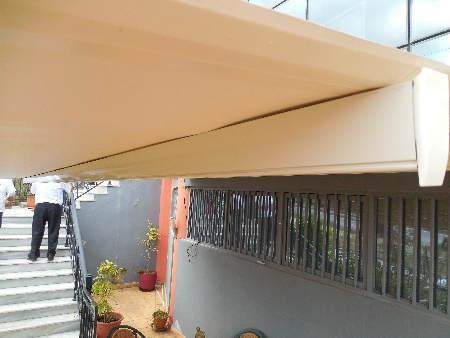

9 Έκθεση Δοκιμής Σελίδα 9 από 9
