1 ΕΣΠΕΡΙΔΑ ΡΑΕ «ΜΗ ΔΙΑΣΥΝΔΕΔΕΜΕΝΑ ΝΗΣΙΑ» 84 η Διεθνή Έκθεση Θεσσαλονίκης Σεπτέμβριος 2019 Η πορεία της υλοποίησης των διασυνδέσεων των Κυκλάδων και της Κρήτης Μ. Καρυστιανός Δ/ντης Κλάδου Μελετών και Ανάπτυξης Συστήματος 1

2 Με μια ματιά Έργα διασύνδεσης ΜΔΝ σε υλοποίηση Διασύνδεση Κυκλάδων Β Φάση Σύνδεση Πάρου Νάξου Σύνδεση Νάξου Μυκόνου Κατασκευή νέου Υ/Σ GIS επί της Νάξου Αντικατάσταση παλαιών Υ/Β καλωδίων ελαίου Άνδρος - Λιβάδι (Νότια Εύβοια) και Άνδρος - Τήνος Γ Φάση Δεύτερη καλωδιακή σύνδεση Λαυρίου - Σύρου Δ Φάση Διασύνδεση Νήσων Σαντορίνης, Μήλου, Φολεγάνδρου, Σερίφου με το ΕΣΜΗΕ Διασύνδεση Κρήτης Α Φάση Διασύνδεσης Κρήτης - Πελοποννήσου με δύο κυκλώματα ΕΡ 150kV Β Φάση Διασύνδεσης Κρήτης Αττικής με διπολικό σύνδεσμο ΣΡ 2x500 MW 2

3 Εκτίμηση επενδύσεων Δεκαετούς Προγράμματος Ανάπτυξης ΑΔΜΗΕ για την περίοδο Επενδυτικό πλάνο : ~ 2.0 δισ. Διασυνδέσεις Κρήτης - Κυκλάδων : ~ 1.5 δισ. 3

4 Λιβάδι Άνδρος & Άνδρος - Τήνος Αντικατάσταση Υ/Β καλωδίων ελαίου (oil-filed) με καλώδια μόνωσης XLPE Λιβάδι Άνδρος μήκους 14.5 km Άνδρος - Τήνος μήκους 4 km Αύξηση μεταφορικής ικανότητας > 200 MVA Συμβατική διάρκεια έργου 31/08/ /10/2019 Συμβατικό τίμημα 21 Μ 4

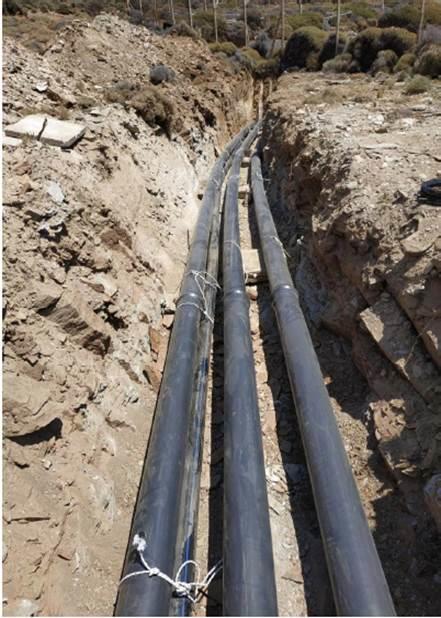

5 Λιβάδι Άνδρος & Άνδρος - Τήνος Ολοκληρώθηκε η παραγωγή του Υ/Β καλωδίου στο εργοστάσιο της PRYSMIAN (Arco Felice) Ολοκληρώθηκαν τα Routine & Sample Tests και τα FAT του καλωδίου Ολοκληρώθηκε η έρευνα βυθού Δοκιμές τύπου Υ/Β καλωδίων σε εξέλιξη Εργασίες Υ/Γ τμημάτων των καλωδίων στη ν. Τήνο και στη θέση Λιβάδι Ευβοίας σε εξέλιξη Ξεκίνησε η πόντιση των Υ/Β καλωδίων (διάρκεια 90 μέρες) Προβλεπόμενη ημερομηνία ηλέκτρισης καλωδίων Λιβάδι - Άνδρος 11 ος 2019 Άνδρος Τήνος 12 ος

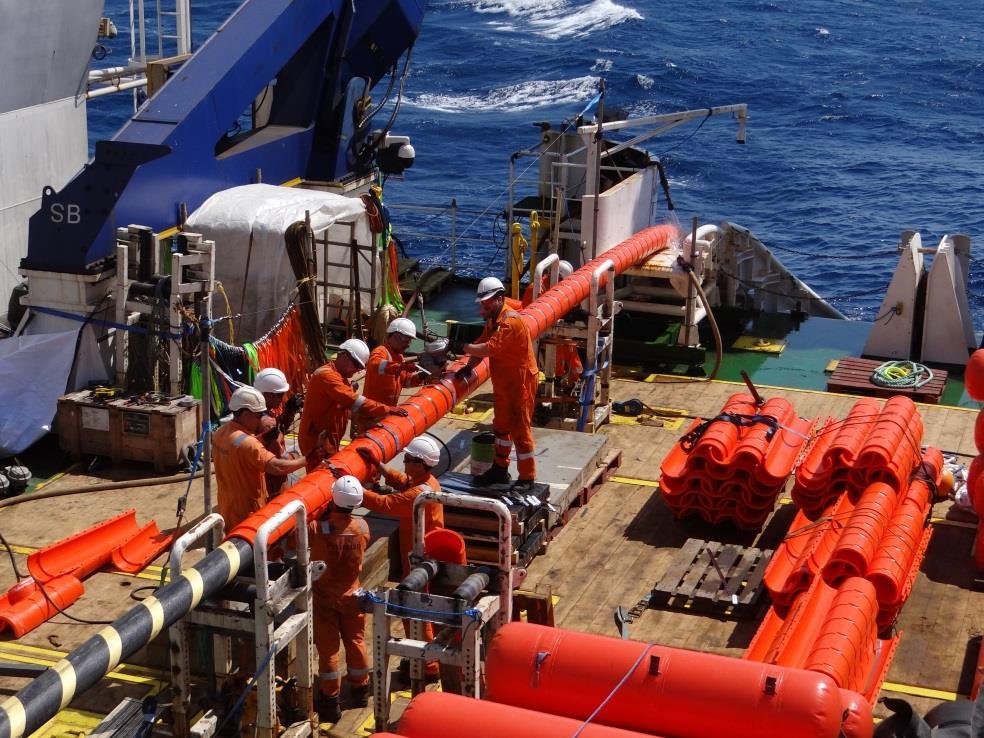

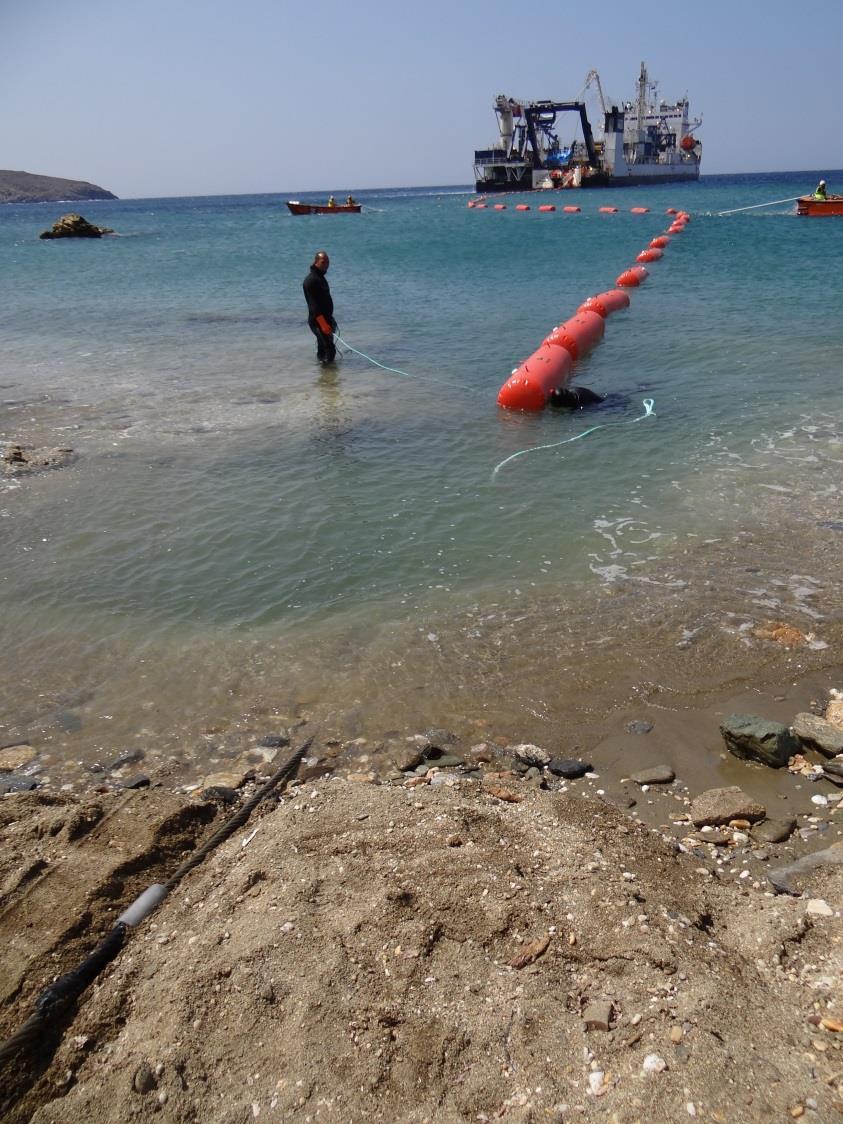

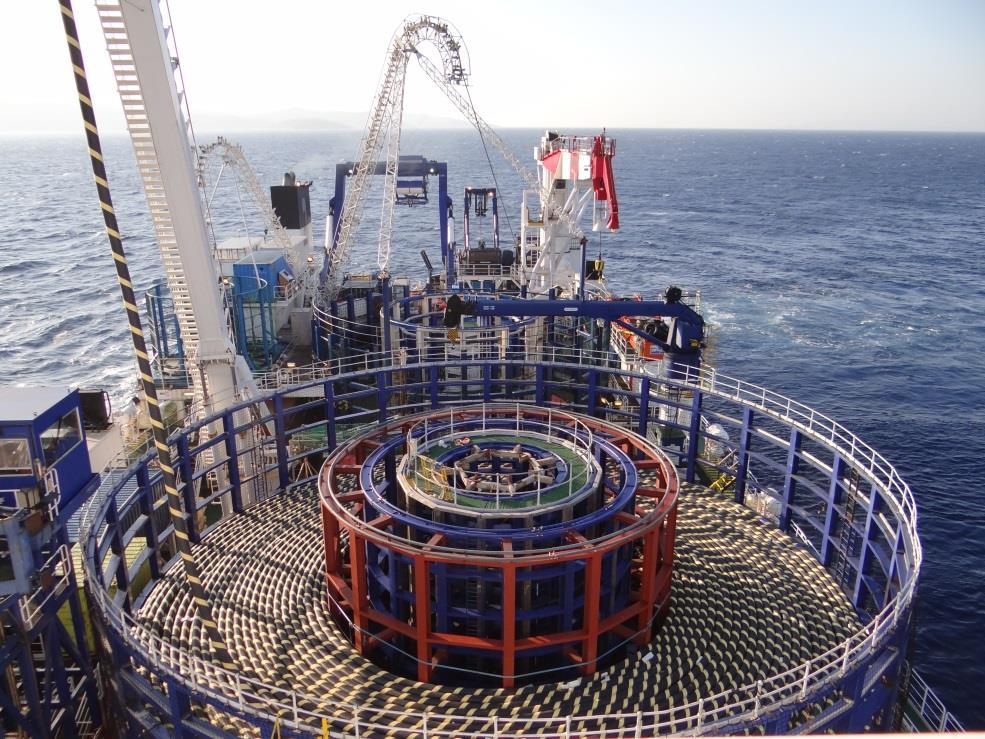

6 Πόντιση Υ/Β καλωδίων 6

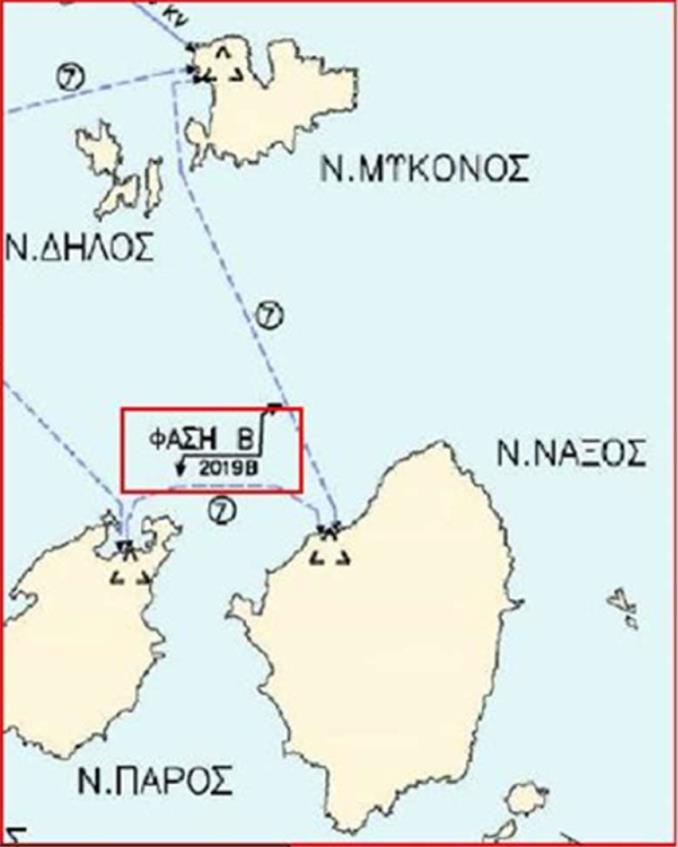

7 Νέος Υ/Σ Νάξου και συνδέσεις Πάρος-Νάξος & Νάξος- Μύκονος Κατασκευή νέου Υ/Σ GIS 150 kv στη νήσο Νάξο Ανάθεση έργου 8 ος 2018 Συμβατικό τίμημα 8,7 Μ Εγκατάσταση συστήματος Υ/Β και Υ/Γ καλωδίων 150 kv XLPE Διασύνδεση Πάρος-Νάξος μήκους 7.6 km Διασύνδεση Νάξος-Μύκονος μήκους 40 km Ανάθεση έργου 7 ος 2018 Συμβατικό τίμημα 35,6 Μ 7

8 Νέος Υ/Σ Νάξου και συνδέσεις Πάρος-Νάξος & Νάξος- Μύκονος Ολοκληρώθηκε η έρευνα βυθού Ολοκληρώθηκε η παραγωγή Υ/Β & Υ/Γ καλωδίων Ολοκλήρωση δοκιμών FAT Υ/Γ καλωδίων και για το πρώτο εκ των δύο τμημάτων Υ/Β καλωδίου Ολοκλήρωση εγκατάστασης Υ/Γ καλωδίων στην Πάρο Σε πλήρη εξέλιξη τα έργα δόμησης του νέου Υ/Σ Νάξου Σε εξέλιξη εργασίες διευθέτησης καλωδίων ΔΕΔΔΗΕ στην περιοχή προσαιγιάλωσης Νάξου Επίκειται η πόντιση των Υ/Β καλωδίων Προβλεπόμενη ημερομηνία ολοκλήρωσης έργων τέλη 2019 αρχές

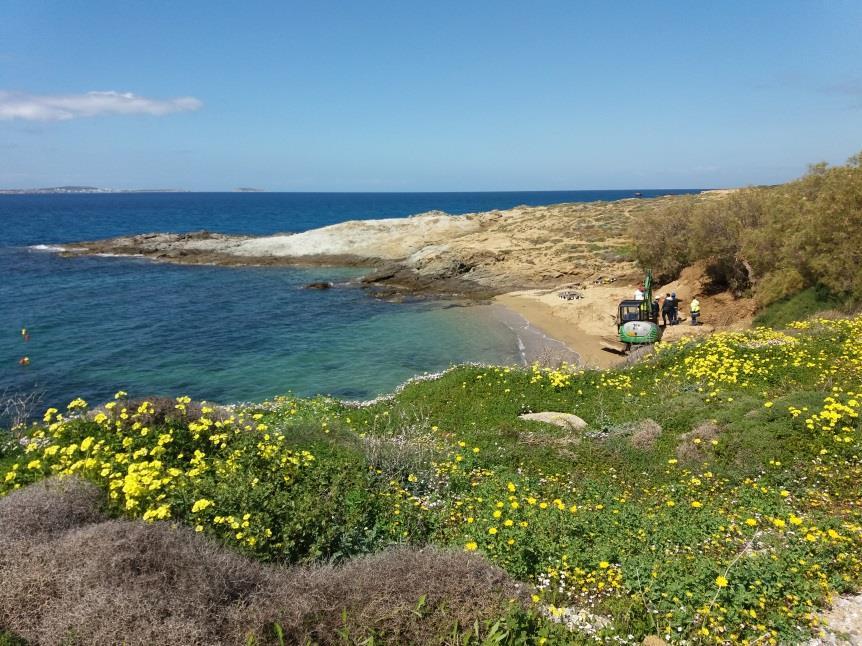

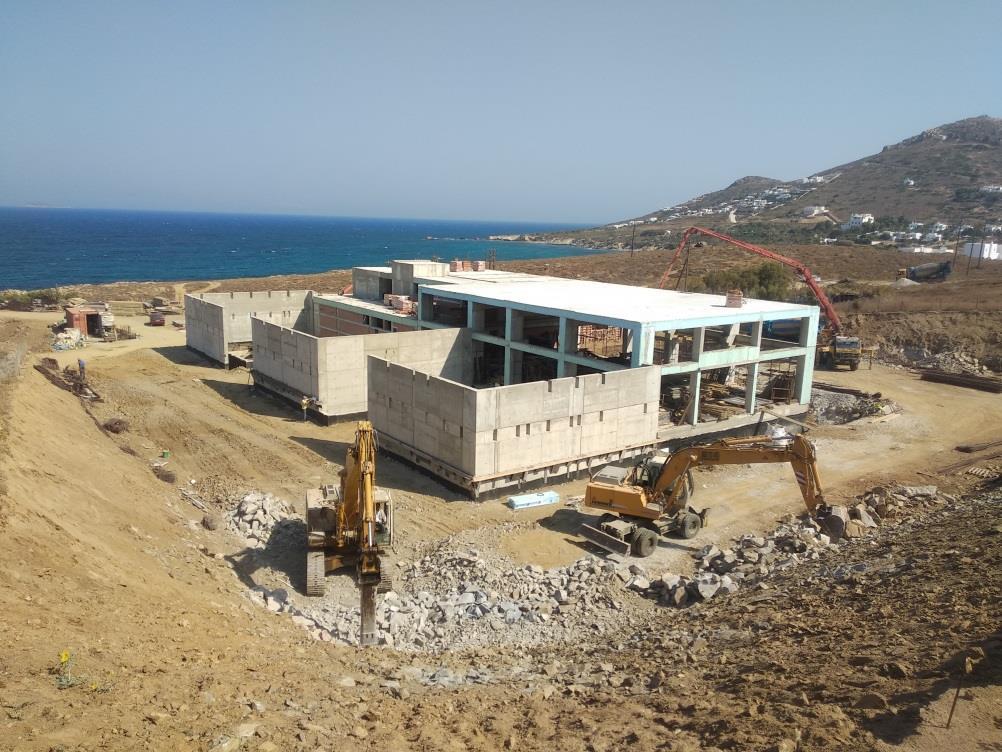

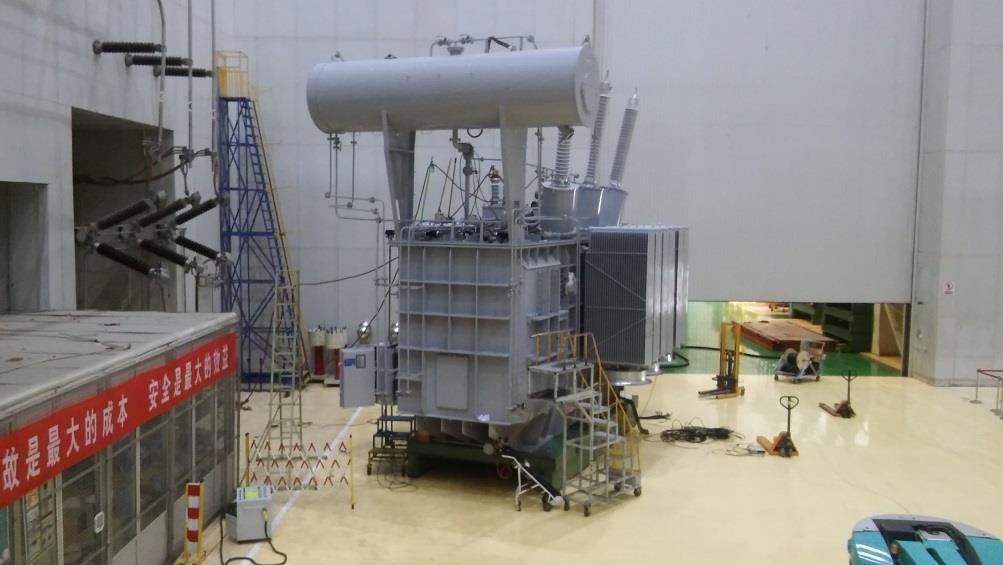

9 Νέος Υ/Σ Νάξου FAT Μ/Σ Παραλία προσαιγιάλωσης Νάξου 9

10 2 η καλωδιακή σύνδεση Λαύριο - Σύρος Πόντιση δεύτερου καλωδίου Λαυρίου Σύρου μήκους 108 km και έργα σύνδεσης (αυτεπαγωγές και πύλες) στο Λαύριο και στη Σύρο Υπογραφή σύμβασης Δεκέμβριος 2018 Συμβατικό τίμημα 111 Μ Εξέλιξη εργασιών σύμφωνα με το χρονοδιάγραμμα Ολοκλήρωση εντός του

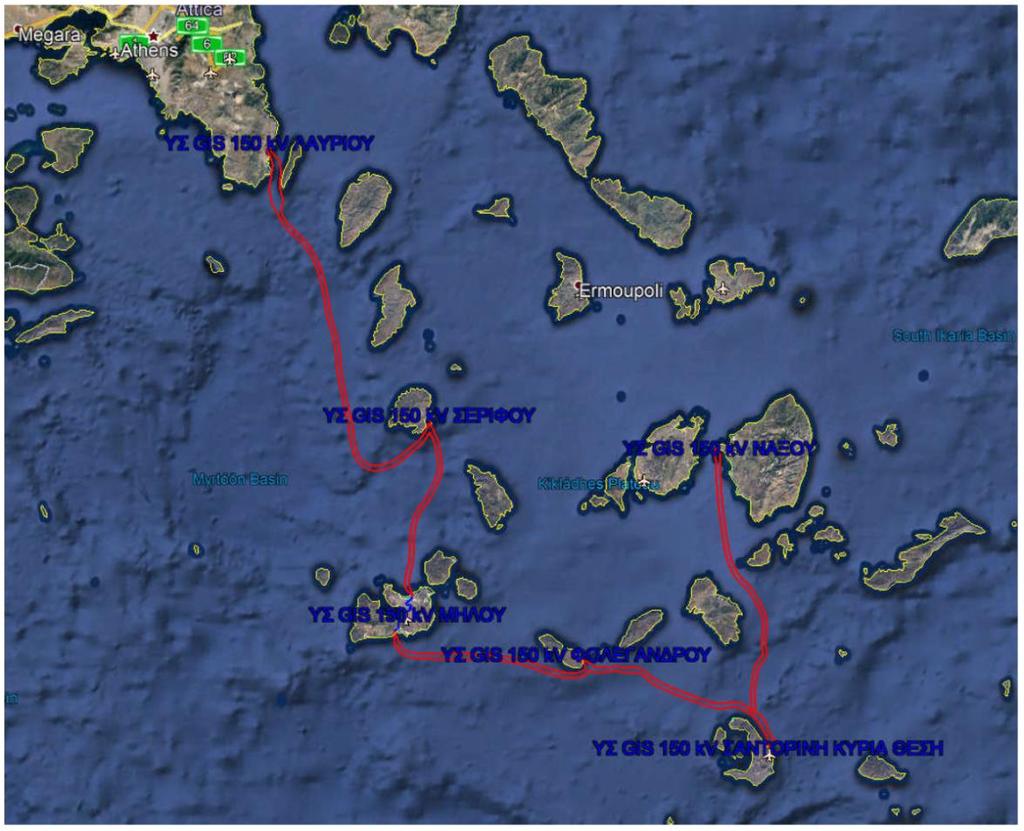

11 Διασύνδεση νοτίων Κυκλάδων (Δ Φάση) Υ/Β διασυνδέσεις ΕΡ 150 kv Νάξος Σαντορίνη μήκους 100 km Σαντορίνη Φολέγανδρος μήκους 50 km Φολέγανδρος Μήλος μήκους 40 km Μήλος Σέριφος μήκους 50 km Σέριφος Λαύριο μήκους 100 km Νέοι Υ/Σ 150/20 kv GIS Σαντορίνη Φολέγανδρο Μήλο Σέριφο 11

12 Διασύνδεση νοτίων Κυκλάδων (Δ Φάση) Ολοκληρώθηκε η χωροθέτηση των Υ/Σ και των υπόγειων καλωδιακών οδεύσεων επί των νησιών. Ολοκληρώθηκε η προκαταρκτική μελέτη γραφείου για τις θαλάσσιες οδεύσεις. Οι χωροθετήσεις οδεύσεις έχουν αποσταλεί στις κατά τόπους αρχαιολογίες και δασαρχεία καθώς και στις τεχνικές υπηρεσίες των αρμοδίων δήμων. Μέχρι στιγμής δεν υπάρχει καμία αντίρρηση για την επιλογή των ανωτέρω χώρων και οδεύσεων. Ολοκληρώθηκε τον Αύγουστο 2019 ο διαγωνισμός για την ανάθεση της αναλυτικής έρευνας βυθού. Η μελέτη θα ολοκληρωθεί αρχές του Δημοπρατείται εντός του Σεπτεμβρίου 2019 η εκπόνηση της περιβαλλοντικής μελέτης για το έργο. Στόχος η ολοκλήρωση και κατάθεση της ΜΠΕ αρχές του Ολοκληρώνονται σταδιακά οι αναλυτικές μελέτες για το υπόγειο τμήμα της διασύνδεσης οι μελέτες για τους Υ/Σ. Στόχος έναρξης διακηρύξεων αρχές Στόχος η ολοκλήρωση του έργου το

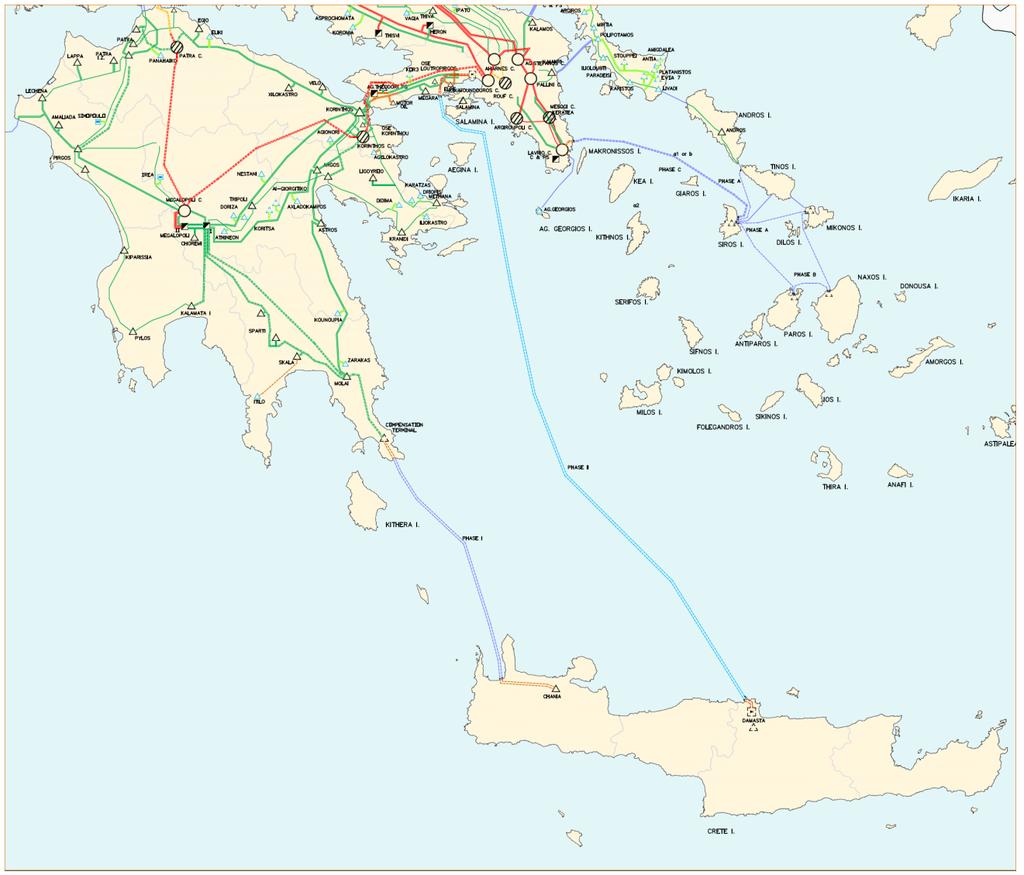

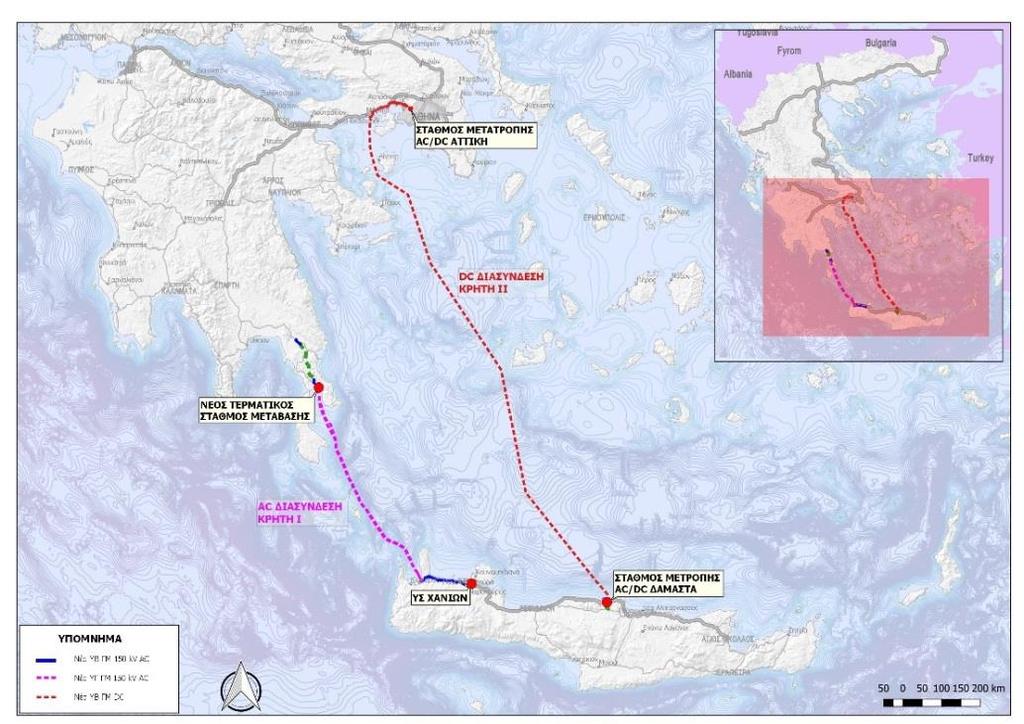

13 Ηλεκτρικές διασυνδέσεις Κρήτης DC 2x500 MW AC MW 13

14 Συμβάσεις ηλεκτρικής διασύνδεσης Κρήτης Πελοποννήσου Νοέμβριος 2018: Υπογραφή συμβάσεων συνολικού ύψους 325,69 Μ 1. ΑΔΜΗΕ Fulgor για το πρώτο εκ των δυο κυκλωμάτων της υποβρύχιας διασύνδεσης Κρήτης-Πελοποννήσου και τις υπόγειες διασυνδέσεις στην Πελοπόννησο (έργο ύψους 140,2 εκατ. ευρώ) 2. ΑΔΜΗΕ - Prysmian Powerlink για το δεύτερο κύκλωμα της υποβρύχιας διασύνδεσης Κρήτης- Πελοποννήσου (έργο ύψους 125,9 εκατ. ευρώ) 3. ΑΔΜΗΕ Ελληνικά Καλώδια για τις υπόγειες διασυνδέσεις της Κρήτης στο πλαίσιο της διασύνδεσής της με την Πελοπόννησο (έργο ύψους 41,09 εκατ. ευρώ) 4. ΑΔΜΗΕ - ΤΕΡΝΑ για την κατασκευή του νέου Τερματικού Σταθμού Μετάβασης- Αντιστάθμισης στην Πελοπόννησο και την αναβάθμιση του υφιστάμενου Υποσταθμού στην περιοχή των Χανίων (έργο ύψους 18,5 εκατ. ευρώ) 14

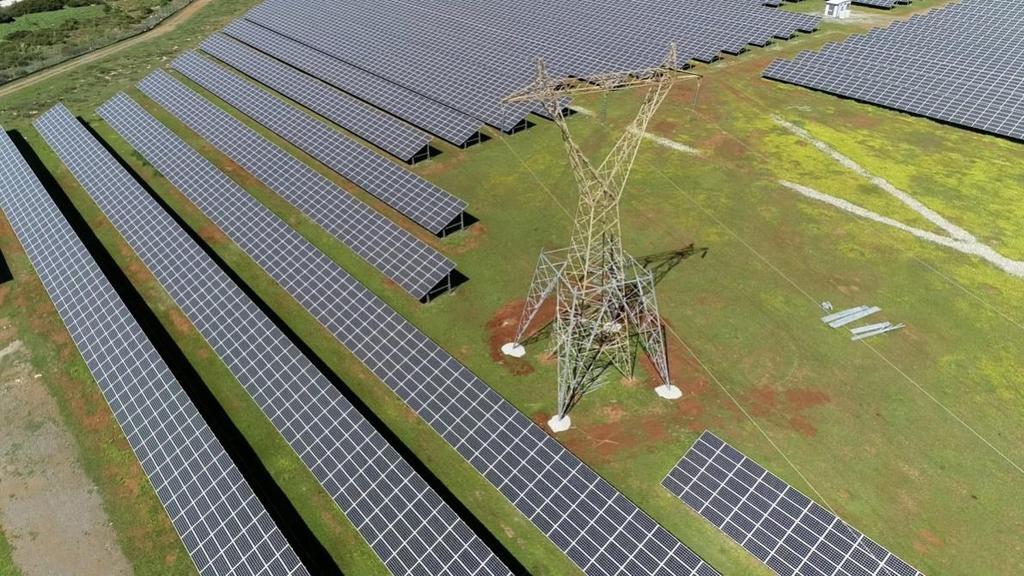

15 Διασύνδεση Κρήτης Πελοποννήσου: Έργα επί της Πελοποννήσου Ενίσχυση/Αναβάθμιση Εναερίων Γραμμών μεταφοράς (Γ.Μ.) Πελοποννήσου Αναβάθμιση Εναέριας Γ.Μ. Μεγαλόπολη Σπάρτη ΙΙ - Σπάρτη Ι - Σκάλα Μολάοι (Μήκος 109,9 χλμ.) Υπογειοποίηση τμήματος της Εναέριας Γ.Μ. Ρουφ-Λάδων πέριξ του Υ/Σ Μεγαλόπολης (Μήκος 1,7 χλμ.) Αναβάθμιση/Επέκταση Υποσταθμών Υ/Σ Μεγαλόπολη Ι Υ/Σ Σπάρτη ΙΙ Υ/Σ Μολάων Εκτίμηση ολοκλήρωσης εντός του 2019 του 90% των έργων αναβάθμισης στην Πελοπόννησο 15

16 Διασύνδεση Κρήτης Πελοποννήσου: Έργα επί της Πελοποννήσου Νέος Τερματικός Σταθμός Μετάβασης Αντιστάθμισης στην ΝΑ Πελοπόννησο Σε εξέλιξη τα έργα Π. Μ. σύμφωνα με το χρονοδιάγραμμα Νέες Υπόγειες Γ.Μ. Πελοποννήσου Κατασκευή νέας υπόγειας Γ.Μ. διπλού κυκλώματος από το Τερματικό Αντιστάθμισης Πελοποννήσου (Σκλαβούνα) έως το σημείο προσαιγιάλωσης στον Κόλπο Νεάπολης (Μήκος 10 km) Επίλυση όλων των θεμάτων αδειοδότησης Έναρξη υλοποίησης εντός Σεπτεμβρίου 2019 Νέα Εναέρια Γ.Μ. Πελοποννήσου Κατασκευή νέα εναέριας Γ.Μ. από Υ/Σ Μολάων έως Τερματικό Αντιστάθμισης Πελοποννήσου (Σκλαβούνα) (Μήκος 27.5 km) Υπογραφή σύμβασης εντός Σεπτεμβρίου

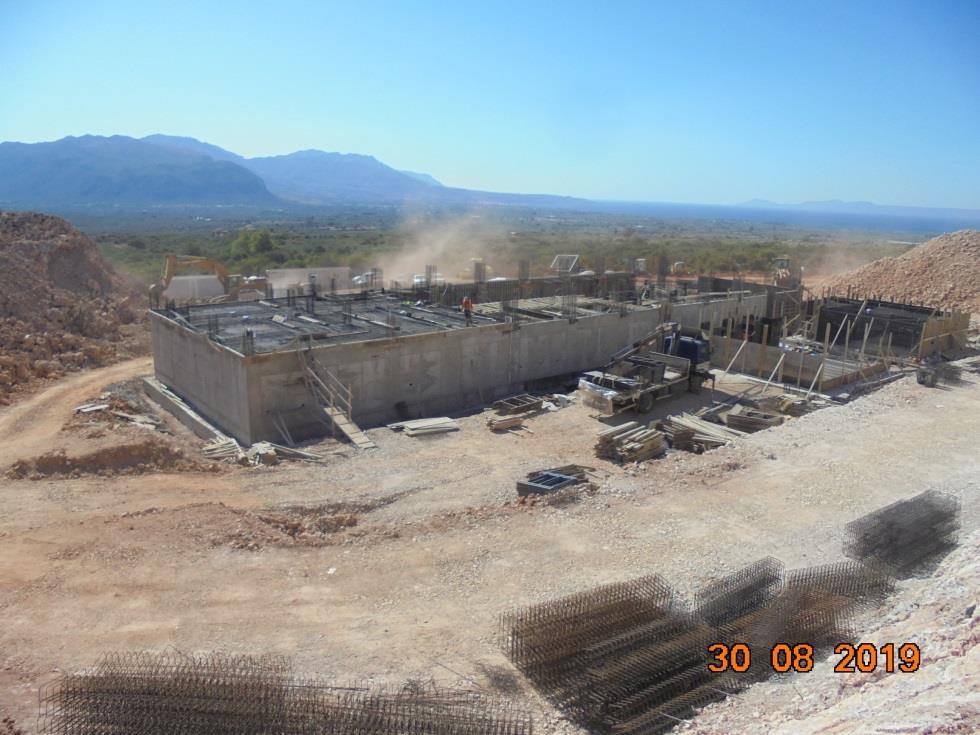

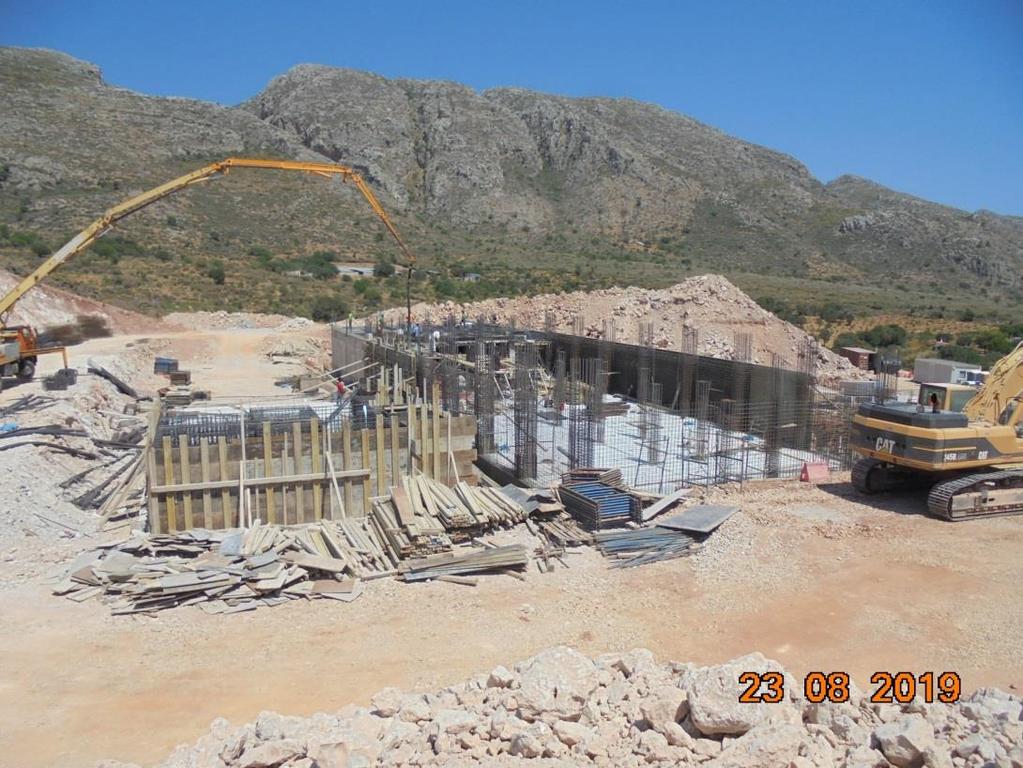

17 Διασύνδεση Κρήτης Πελοποννήσου: Έργα επί της Πελοποννήσου Τερματικός Σταθμός Μετάβασης Αντιστάθμισης στην ΝΑ Πελοπόννησο 17

18 Υποβρύχιες Διασυνδέσεις Πελοπόννησος - Κρήτη ύο υποβρύχιες καλωδιακές διασυνδέσεις 150 kv με δύο τριπολικά υποβρύχια καλώδια ΕΡ (Μήκος 132 km) Ολοκληρώνονται οι έρευνες βυθού από τους ανάδοχους Έχει ξεκινήσει η παραγωγή των καλωδίων Εξέλιξη υλοποίησης σύμφωνα με το χρονοδιάγραμμα 18

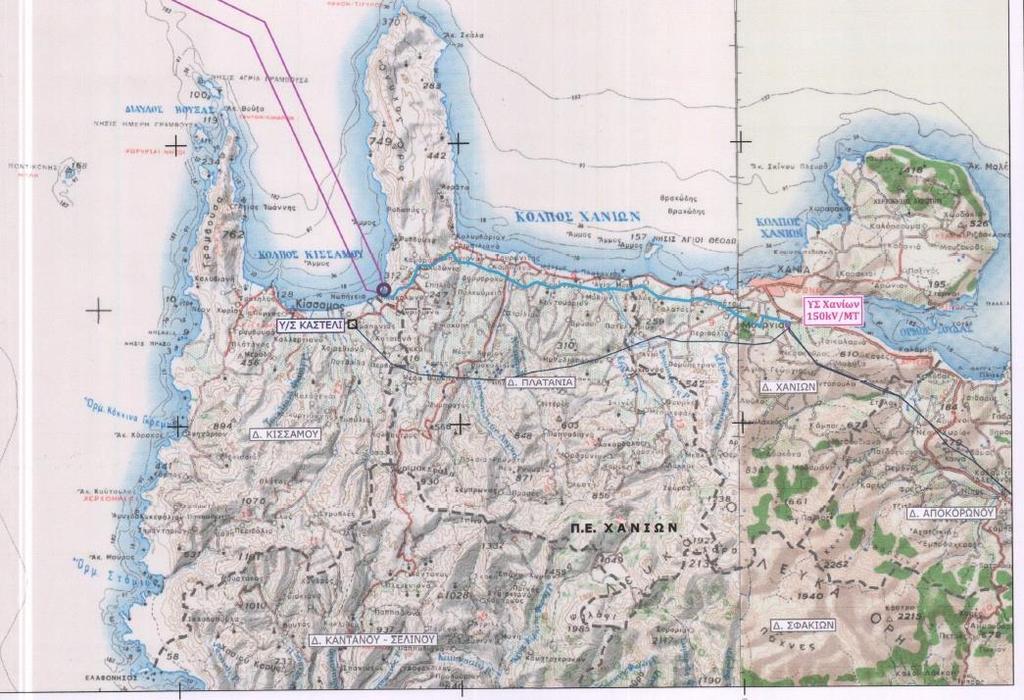

19 Διασύνδεση Κρήτης Πελοποννήσου: Έργα επί της Κρήτης 19

20 Διασύνδεση Κρήτης Πελοποννήσου: Έργα επί της Κρήτης Νέες Υπόγειες Γ.Μ. Κρήτης Κατασκευή νέας υπόγειας Γ.Μ. διπλού κυκλώματος από το σημείο προσαιγιάλωσης στον Κόλπο Κισσάμου Νωπήγεια έως τον Υ/Σ Χανιά Ι (Μήκος 32 km) Ολοκληρώνονται οι αδειοδοτήσεις για τον ΒΟΑΚ με πρόγραμμα ολοκλήρωσης μέχρι τον Ιούλιο του 2020 Επέκταση Υ/Σ Χανιά Ι Επέκταση του υφιστάμενου Υ/Σ Χανίων με ανάπτυγμα εξοπλισµού GIS και επτά αυτεπαγωγές (7 x 40 MVAr) υπαίθριας εγκατάστασης για την αντιστάθμιση αέργου ισχύος των υπόγειων-υποβρύχιων καλωδίων της ιασύνδεσης. Ξεκίνησαν οι εργασίες (Αύγουστο 2019) Σύστημα Αντιστάθμισης (STATCOM) στην Κρήτη Περιφερειακό Κέντρο Ελέγχου Ενέργειας (ΠΚΕΕ) στην Κρήτη 20

21 Σύστημα Αντιστάθμισης (STATCOM) Έργο «Προμήθεια, εγκατάσταση, θέση σε λειτουργίας ενός συστήματος ελεγχόμενης αντιστάθμισης αέργου ισχύος (STATCOM) ±60MVar στον Υ/Σ 150/20kV Ηράκλειο ΙΙΙ» Προϋπολογισμός : 4,5 Μ Έχει ολοκληρωθεί η διαγωνιστική διαδικασία Υπογραφή σύμβασης εντός Σεπτεμβρίου 2019 Διάρκεια υλοποίησης 13 μήνες 21

22 Περιφερειακό Κέντρο Ελέγχου Ενέργειας (ΠΚΕΕ) Κρήτης Έργο «Υποδομές Περιφερειακού Κέντρου Ελέγχου Ενέργειας Κρήτης» Υποδομές στο ΚΚΦ ιδιοκτησίας ΔΕΗ στην πόλη Ηρακλείου (Κατσαμπά) Εκσυγχρονισμός της υφιστάμενης αίθουσας ελέγχου (CONTROL ROOM) Προβολικό Συστήμα Οπίσθιας Προβολής (Wall Display) Κέντρο Επεξεργασίας Δεδομένων (ΚΕΔ) - Data Center UPS/Power Room για την αδιάλειπτη τροφοδοσία των κρίσιμων φορτίων Νέο H/Z Συνολικός προϋπολογισμός Έργου : 1,4 Μ Έχει ολοκληρωθεί η διαγωνιστική διαδικασία Υπογραφή σύμβασης εντός Σεπτεμβρίου 2019 Διάρκεια υλοποίησης 9 μήνες 22

23 Σύστημα Ελέγχου Ενέργειας ΠΚΕΕ Κρήτης Έργο επέκτασης Συστήματος Ελέγχου Ενέργειας (EMS) στο ΠΚΕΕ Κρήτης Ίδια αρχιτεκτονική και εφαρμογές με τα υπόλοιπα Περιφερειακά Κέντρα (Νότιο, Βόρειο, Θεσ/νίκης) Εξασφαλισμένη η αξιόπιστη και άνευ περιορισμών επικοινωνία του ΠΚΕΕ Κρήτης με το ΕΚΕΕ Ομοιογένεια, πλήρη συμβατότητα, διαλειτουργικότητα και διεπαφή των υφιστάμενων συστημάτων στο ηπειρωτικό Σύστημα με τα αντίστοιχα που θα εγκατασταθούν στην Κρήτη Εποπτεία Συστήματος Κρήτης και από την Αθήνα (ΕΚΕΕ) όποτε χρειάζεται Ανάπτυξη εφαρμογής Αυτόματου Ελέγχου παραγωγής πολλαπλών περιοχών (multi-area AGC) Ανεξάρτητο και παράλληλο έλεγχο αφενός του Διασυνδεδεμένου Συστήματος και αφετέρου του Συστήματος της Κρήτης Προϋπολογισμός Έργου : Υπογραφή σύμβασης τον Μάιο 2019 με διάρκεια υλοποίησης 12 μήνες 23

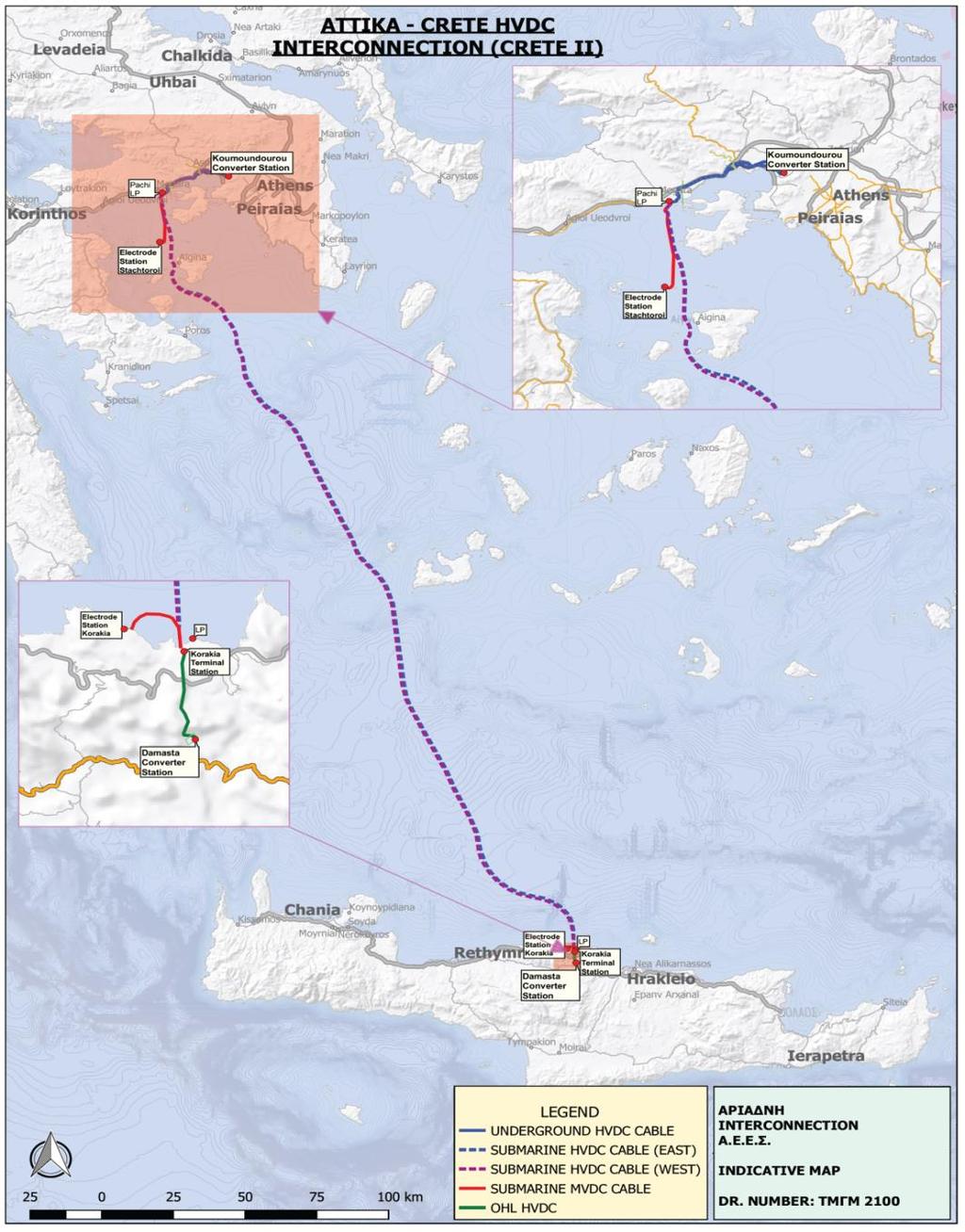

24 Διασύνδεση Κρήτης Αττικής: Β Φάση Διπολικός σύνδεσμος ΣΡ συνολικής ισχύος 2x500 MW Ground return Τεχνολογία Voltage Source Converters (VSC) Κατάλληλη για τη σύνδεση ασθενών Συστημάτων όπως αυτό της Κρήτης Προβλέψεις για την εξασφάλιση διαλειτουργικότητας με μελλοντικές διασυνδέσεις Χρονοδιάγραμμα ολοκλήρωσης τέλη

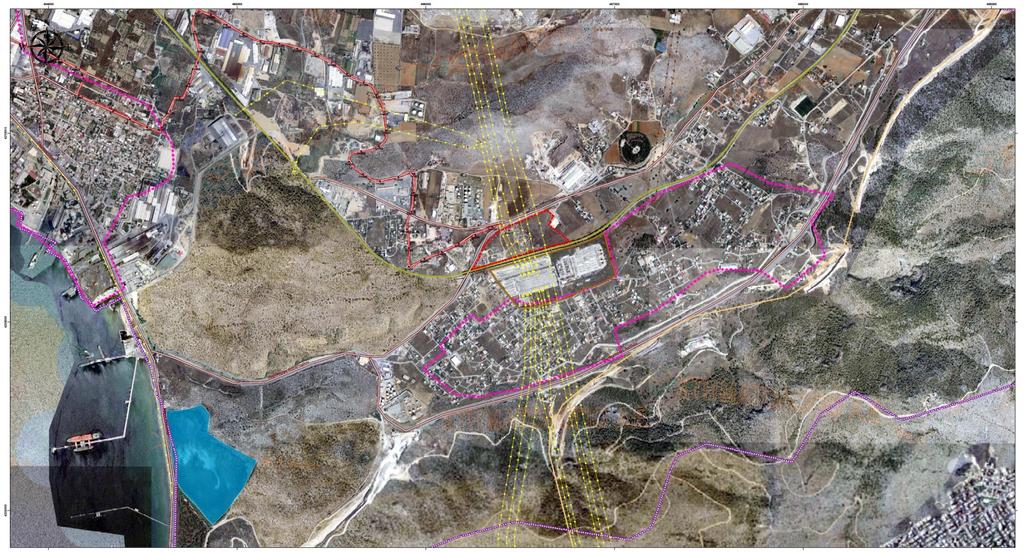

25 Διασύνδεση Κρήτης Αττικής Έργα επί της Αττικής 25

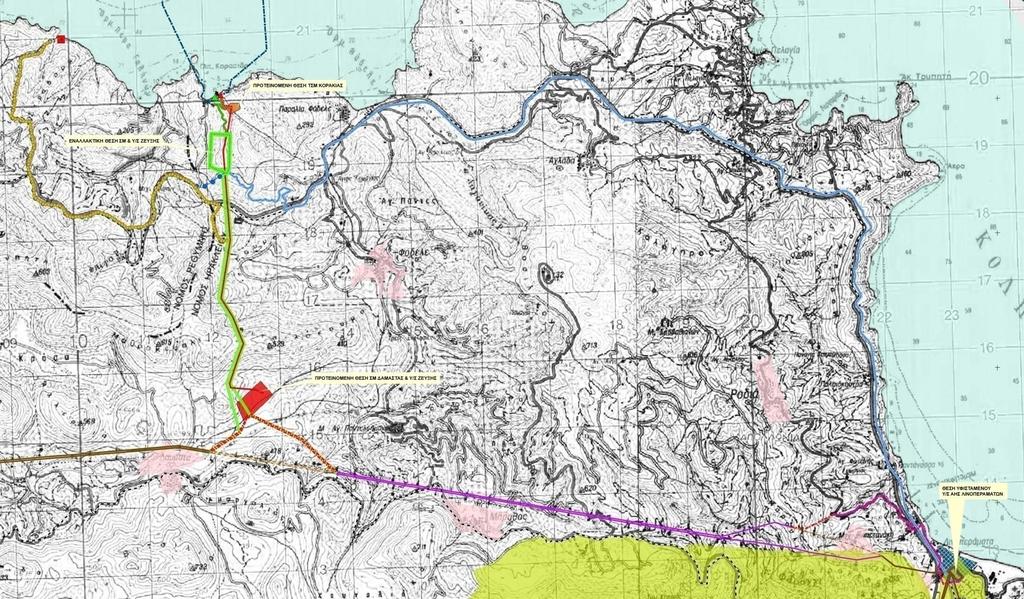

26 Διασύνδεση Κρήτης Αττικής Έργα επί της Κρήτης 26

27 Κρίσιμα Ορόσημα διασύνδεσης Κρήτης - Αττικής Ιούνιος 2018: Υποβολή σχεδίου τεχνικών προδιαγραφών στη ΡΑΕ Νοέμβριος 2018: Ολοκλήρωση μελέτης βυθού Νοέμβριος 2018: Υποβολής Μελέτης Περιβαλλοντικών Επιπτώσεων Δεκέμβριος 2018: Διαβούλευση τεχνικών προδιαγραφών με συμμετοχή διεθνών κατασκευαστικών οίκων Απρίλιος 2019: Ολοκλήρωση τεχνικών προδιαγραφών και σύνταξης τευχών διακηρύξεων έργου Μάιος 2019: Προκήρυξη διαγωνισμών 27

28 Αδειοδοτική κατάσταση Κρήτης - Αττικής Εγκρίσεις Διεύθυνση Λιμενικών και Κτιριακών Υποδομών - Υπουργείο Ναυτιλίας & Νησιωτικής Πολιτικής Διεύθυνση Διαχείρισης Φυσικού Περιβάλλοντος & Βιοποικιλότητας - Υπουργείο Περιβάλλοντος & Ενέργειας Διεύθυνση Ηλεκτρικής Ενέργειας - Υπουργείο Περιβάλλοντος & Ενέργειας Διεύθυνση Περιβάλλοντος, Χωροταξίας και Κλιματικής Αλλαγής - Υπουργείο Αγροτικής Ανάπτυξης και Τροφίμων Περιφερειακό Συμβούλιο Κρήτης Διεύθυνση Δασών Ηρακλείου Υπηρεσία Νεωτέρων Μνημείων και Τεχνικών Έργων Κρήτης - Διεύθυνση Νεώτερης Πολιτιστικής Κληρονομιάς - Υπουργείο Πολιτισμού & Αθλητισμού Διεύθυνση Χωροταξικού Σχεδιασμού - Υπουργείο Περιβάλλοντος & Ενέργειας Περιφερειακό Συμβούλιο Αττικής Διεύθυνση Σχεδιασμού Μητροπολιτικών, Αστικών και Περιαστικών Περιοχών - Υπουργείο Περιβάλλοντος & Ενέργειας Αναμένονται εντός Σεπτεμβρίου 2019 Υπουργείο Πολιτισμού (ΚΑΣ ) ΓΕΕΘΑ Διεύθυνση Προστασίας Δασών - Υπουργείο Περιβάλλοντος & Ενέργειας 28

29 Διαγωνισμοί Ηλεκτρικής Διασύνδεσης Κρήτης - Αττικής Διαγωνισμός για το έργο «Μελέτη, Προμήθεια και Εγκατάσταση δυο Σταθμών Μετατροπής και ενός Υποσταθμού GIS για την Ηλεκτρική Διασύνδεση συνεχούς ρεύματος μεταξύ Κρήτης και Αττικής (2 x 500 MW)» Συνολικός προϋπολογισμός Έργου 380 Μ Προθεσμία υποβολής προσφορών 30/09/2019 Εκδήλωση έντονου ενδιαφέροντος αγοράς Διαγωνισμός για το έργο «Μελέτη, Προμήθεια και Εγκατάσταση καλωδίων και σταθμών ηλεκτροδίων για την ηλεκτρική διασύνδεση συνεχούς ρεύματος μεταξύ Κρήτης και Αττικής (2 x 500 MW)» Συνολικός προϋπολογισμός Έργου 615 Μ Παραλαβή προσφορών 5/08/2019 Συμμετοχή σύμφωνα με τα αναμενόμενα μεγάλων κατασκευαστικών οίκων Σε εξέλιξη η προβλεπόμενη διαδικασία αξιολόγησης Τήρηση προβλεπόμενων χρονοδιαγραμμάτων υλοποίησης έργου στις προσφορές Εκτίμηση ολοκλήρωσης αξιολόγησης περί τα τέλη Σεπτεμβρίου 29

30 Διασυνδέσεις Ν. και Β. Αιγαίου Ολοκληρώνεται ο σχεδιασμός των διασυνδέσεων εντός Οκτωβρίου

31 Αντί επιλόγου Υλοποιούνται με εντατικούς ρυθμούς τα έργα ηλεκτρικής διασύνδεσης Κυκλάδων και Κρήτης Σταδιακή ολοκλήρωση στα επόμενα έτη σύμφωνα με τα χρονοδιαγράμματα Συσσώρευση εμπειρίας από τον ΑΔΜΗΕ για την εκτέλεση σύνθετων έργων νησιωτικών διασυνδέσεων «Τεχνική ετοιμότητα» ΑΔΜΗΕ αναφορικά με σύνταξη τεχνικών προδιαγραφών, εκπόνηση τεχνικών μελετών, διενέργεια διαγωνιστικών διαδικασιών, διαχείριση και εκτέλεση έργων Κρίσιμος «κρίκος» για την έγκαιρη εκτέλεση των έργων ο χρόνος που προκύπτει για την Περιβαλλοντική Αδειοδότηση Ο ΑΔΜΗΕ εξετάζει και σκοπεύει να καταθέσει στην Πολιτεία προτάσεις για την βελτιστοποίηση των διαδικασιών 31

32 Σας ευχαριστώ για την προσοχή σας 32
