ΠΑΡΑΡΤΗΜΑ Α ΑΝΑΛΥΤΙΚΗ ΛΙΣΤΑ ΣΗΜΕΙΩΝ ΕΛΕΓΧΟΥ ΣΥΣΤΗΜΑΤΟΣ ΑΠΟΜΑΚΡΥΣΜΕΝΟΥ ΕΛΕΓΧΟΥ (BMS)

Transcript

1 ΠΑΡΑΡΤΗΜΑ Α ΑΝΑΛΥΤΙΚΗ ΛΙΣΤΑ ΣΗΜΕΙΩΝ ΕΛΕΓΧΟΥ ΣΥΣΤΗΜΑΤΟΣ ΑΠΟΜΑΚΡΥΣΜΕΝΟΥ ΕΛΕΓΧΟΥ (BMS)

2 ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ revision 00, 25/02/ ΧΩΡΟΣ ΜΗΧΑΝΩΝ 1.1 Μέτρηση θερμοκρασίας χώρου 6 Αντίσταση Αισθητήριο θερμοκρασίας χώρου C 1.2 Μέτρηση σχετικής υγρασίας χώρου 3 0V...10VDC Αισθητήριο υγρασίας χώρου 0 100% rh 2. ΧΩΡΟΣ ΜΗΧΑΝΩΝ - ΤΕΡΜΑΤΙΚΕΣ ΚΛΙΜΑΤΙΣΤΙΚΕΣ ΜΟΝΑΔΕΣ (INROW) CCU-01 CCU-06 6 συσκευές 2.1 Ένδειξη γενικής βλάβης τοπικής κλιματιστικής συσκευής 6 ΝC επαφή Ηλεκτρικός πίνακας κλιματιστικής συσκευής 2.2 Παράμετροι λειτουργίας τοπικής κλιματιστικής συσκευής ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Ηλεκτρικός πίνακας κλιματιστικής συσκευής Modbus RTU, 270 regist. (***) 3. ΧΩΡΟΣ ΗΛΕΚΤΡΙΚΩΝ ΠΙΝΑΚΩΝ ΙΣΟΓΕΙΟΥ 3.1 Μέτρηση θερμοκρασίας χώρου 1 Αντίσταση Αισθητήριο θερμοκρασίας χώρου C 3.2 Μέτρηση σχετικής υγρασίας χώρου 1 0V...10VDC Αισθητήριο υγρασίας χώρου 0 100% rh 4. ΕΝΑΛΛΑΚΤΗΣ ΑΝΑΚΤΗΣΗΣ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΑ - ΑΕΡΑ 4.1 Εκκίνηση ανεμιστήρων εναλλάκτη 2 NO επαφή Ηλεκτρικός πίνακας κίνησης 4.2 Επιβεβαίωση ροής αέρα ανεμιστήρων εναλλάκτη 2 NO επαφή Επαγωγικός διακόπτης με ρυθμιζόμενο S.P. 4.3 Ένδειξη θέσης διακόπτη H-0-A ανεμιστήρων εναλλάκτη 2 NO επαφή Ηλεκτρικός πίνακας κίνησης Θέση "αυτόματο" 4.4 Ένδειξη κατάστασης ρελέ ισχύος ανεμιστήρων εναλλάκτη 2 NO επαφή Ηλεκτρικός πίνακας κίνησης 4.5 Μέτρηση θερμοκρασίας αέρα προσαγωγής 1 Αντίσταση Αισθητήριο θερμοκρασίας αεραγωγού C 4.6 Μέτρηση θερμοκρασίας αέρα απόρριψης 1 Αντίσταση Αισθητήριο θερμοκρασίας αεραγωγού C 4.7 Μέτρηση θερμοκρασίας νωπού αέρα 1 Αντίσταση Αισθητήριο θερμοκρασίας αεραγωγού C 4.8 Μέτρηση σχετικής υγρασίας νωπού αέρα VDC Αισθητήριο σχετικής υγρασίας αεραγωγού 0 100%r.h. 4.9 Μέτρηση ρυπαρότητας των φίλτρων αέρα VDC Αισθητήριο διαφορικής πίεσης αέρα 0 500Pa 4.10 Ένδειξη ανίχνευσης καπνού στον αεραγωγό νωπού αέρα 1 NC επαφή Αυτόνομος ανιχνευτής καπνού αεραγωγού Φωτοηλεκτρονικός, IP54 5. ΨΥΚΤΗΣ ΝΕΡΟΥ CHILLER Ενεργοποίηση λειτουργίας 1 NO επαφή Ηλεκτρικός πίνακας αυτοματισμού ψύκτη 5.2 Επιβεβαίωση λειτουργίας 1 NO επαφή Ηλεκτρικός πίνακας αυτοματισμού ψύκτη 5.3 Ένδειξη γενικής βλάβης 1 NC επαφή Ηλεκτρικός πίνακας αυτοματισμού ψύκτη 5.4 Μέτρηση θερμοκρασίας νερού εισόδου 1 Αντίσταση Ηλεκτρικός πίνακας αυτοματισμού αντλ. θερμ C, 100mm 5.5 Μέτρηση θερμοκρασίας νερού εξόδου 1 Αντίσταση Ηλεκτρικός πίνακας αυτοματισμού αντλ. θερμ C, 100mm 5.6 Έλεγχος δίοδος βαλβίδας νερού τύπου πεταλούδας 1 NO επαφή Κινητήρας βαλβίδας τριών θέσεων positioning time < 6sec 5.7 Ένδειξη κλειστής θέσης δίοδης βαλβίδας νερού 1 NO επαφή Τερμ. επαφή κινητήρα βαλβίδας τριών θέσεων 5.8 Ένδειξη ανοικτής θέσης δίοδης βαλβίδας νερού 1 NO επαφή Τερμ. επαφή κινητήρα βαλβίδας τριών θέσεων 5.9 Ένδειξη και έλεγχος παραμέτρων λειτουργίας αντλ. θερμ. ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Ηλεκτρικός πίνακας αυτοματισμού αντλ. θερμ. BACNet, (45 d.p. / ψύκτη) Σελίδα 1 / 13

3 ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ revision 00, 25/02/ ΨΥΚΤΗΣ ΝΕΡΟΥ CHILLER Ενεργοποίηση λειτουργίας 1 NO επαφή Ηλεκτρικός πίνακας αυτοματισμού ψύκτη 6.2 Επιβεβαίωση λειτουργίας 1 NO επαφή Ηλεκτρικός πίνακας αυτοματισμού ψύκτη 6.3 Ένδειξη γενικής βλάβης 1 NC επαφή Ηλεκτρικός πίνακας αυτοματισμού ψύκτη 6.4 Μέτρηση θερμοκρασίας νερού εισόδου 1 Αντίσταση Ηλεκτρικός πίνακας αυτοματισμού αντλ. θερμ C, 100mm 6.5 Μέτρηση θερμοκρασίας νερού εξόδου 1 Αντίσταση Ηλεκτρικός πίνακας αυτοματισμού αντλ. θερμ C, 100mm 6.6 Έλεγχος δίοδος βαλβίδας νερού τύπου πεταλούδας 1 NO επαφή Κινητήρας βαλβίδας τριών θέσεων positioning time < 6sec 6.7 Ένδειξη κλειστής θέσης δίοδης βαλβίδας νερού 1 NO επαφή Τερμ. επαφή κινητήρα βαλβίδας τριών θέσεων 6.8 Ένδειξη ανοικτής θέσης δίοδης βαλβίδας νερού 1 NO επαφή Τερμ. επαφή κινητήρα βαλβίδας τριών θέσεων 6.9 Ένδειξη και έλεγχος παραμέτρων λειτουργίας αντλ. θερμ. ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Ηλεκτρικός πίνακας αυτοματισμού αντλ. θερμ. BACNet, (45 d.p. / ψύκτη) 7. ΨΥΚΤΗΣ ΝΕΡΟΥ CHILLER Ενεργοποίηση λειτουργίας 1 NO επαφή Ηλεκτρικός πίνακας αυτοματισμού ψύκτη 7.2 Επιβεβαίωση λειτουργίας 1 NO επαφή Ηλεκτρικός πίνακας αυτοματισμού ψύκτη 7.3 Ένδειξη γενικής βλάβης 1 NC επαφή Ηλεκτρικός πίνακας αυτοματισμού ψύκτη 7.4 Μέτρηση θερμοκρασίας νερού εισόδου 1 Αντίσταση Ηλεκτρικός πίνακας αυτοματισμού αντλ. θερμ C, 100mm 7.5 Μέτρηση θερμοκρασίας νερού εξόδου 1 Αντίσταση Ηλεκτρικός πίνακας αυτοματισμού αντλ. θερμ C, 100mm 7.6 Έλεγχος δίοδος βαλβίδας νερού τύπου πεταλούδας 1 NO επαφή Κινητήρας βαλβίδας τριών θέσεων positioning time < 6sec 7.7 Ένδειξη κλειστής θέσης δίοδης βαλβίδας νερού 1 NO επαφή Τερμ. επαφή κινητήρα βαλβίδας τριών θέσεων 7.8 Ένδειξη ανοικτής θέσης δίοδης βαλβίδας νερού 1 NO επαφή Τερμ. επαφή κινητήρα βαλβίδας τριών θέσεων 7.9 Ένδειξη και έλεγχος παραμέτρων λειτουργίας αντλ. θερμ. ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Ηλεκτρικός πίνακας αυτοματισμού αντλ. θερμ. BACNet, (45 d.p. / ψύκτη) 8. ΣΥΣΤΗΜΑ ΠΛΗΡΩΣΗΣ ΜΕ ΓΛΥΚΟΛΗ 2 συστήματα 8.1 Ένδειξη κανονικής λειτουργίας του συστήματος 2 NO επαφή Ηλεκτρικός πίνακας αυτοματισμού συστήματος Παράλληλα με ελεγκ. μετασχ. 8.2 Ένδειξη γενικής βλάβης συστήματος 2 NC επαφή Ηλεκτρικός πίνακας αυτοματισμού συστήματος 8.3 Προειδοποίηση για την εκτός ίων συγκέντρωσης διαλύματος 2 NO επαφή Ηλεκτρικός πίνακας αυτοματισμού συστήματος 8.4 Μέτρηση πίεσης νερού πρωτεύοντος κυκλώματος 2 0V...10VDC Αισθητήριο πίεσης υγρών 0 16bar Σελίδα 2 / 13

4 ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ revision 00, 25/02/ ΤΡΙΔΥΜΗ ΑΝΤΛΙΑ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΚΥΚΛΩΜΑΤΟΣ ΝΕΡΟΥ ΨΥΞΗΣ 9.1 Μέτρηση θερμοκρασίας νερού συλλέκτη αναρρόφησης 2 Αντίσταση Εμβαπτοζόμενο αισθητήριο θερμοκρασίας C, 150mm 9.2 Εκκίνηση κύριας αντλίας 2 NO επαφή Ρυθμιστής στροφών αντλίας (VSD) 9.3 Έλεγχος στροφών κύριας αντλίας VDC Ρυθμιστής στροφών αντλίας (VSD) 9.4 Ένδειξη λειτουργίας ρυθμ. στροφών κύριας αντλίας 2 NO επαφή Ρυθμιστής στροφών αντλίας (VSD) 9.5 Ένδειξη βλάβης ρυθμιστή στροφών κύριας αντλίας 2 NC επαφή Ρυθμιστής στροφών αντλίας (VSD) 9.6 Επιβεβαίωση ροής νερού κύριας αντλίας 2 NO επαφή Επαγωγικός διακόπτης με ρυθμιζόμενο S.P. Κατάλληλος για VSD 9.7 Εκκίνηση εφεδρικής αντλίας 1 NO επαφή Ρυθμιστής στροφών αντλίας (VSD) 9.8 Έλεγχος στροφών εφεδρικής αντλίας VDC Ρυθμιστής στροφών αντλίας (VSD) 9.9 Ένδειξη λειτουργίας ρυθμ. στροφών εφεδρικής αντλίας 1 NO επαφή Ρυθμιστής στροφών αντλίας (VSD) 9.10 Ένδειξη βλάβης ρυθμιστή στροφών εφεδρικής αντλίας 1 NC επαφή Ρυθμιστής στροφών αντλίας (VSD) 9.11 Επιβεβαίωση ροής νερού εφεδρικής αντλίας 1 NO επαφή Επαγωγικός διακόπτης με ρυθμιζόμενο S.P. Κατάλληλος για VSD 10. ΙΣΟΓΕΙΟ - ΣΥΛΛΕΚΤΕΣ ΨΥΞΗΣ ΚΥΚΛΩΜΑΤΟΣ "Α" ΤΕΡΜΑΤΙΚΩΝ ΚΛΙΜΑΤΙΣΤΙΚΩΝ ΜΟΝΑΔΩΝ 10.1 Μέτρηση θερμοκρασίας νερού συλλέκτη προσαγωγής 1 Αντίσταση Εμβαπτοζόμενο αισθητήριο θερμοκρασίας C, 150mm 10.2 Μέτρηση θερμοκρασίας νερού συλλέκτη επιστροφής 1 Αντίσταση Εμβαπτοζόμενο αισθητήριο θερμοκρασίας C, 150mm 10.3 Μέτρηση διαφορικής πίεσης συλ. προσαγ./επιστροφής 1 0(4) 20mA Αισθητήριο διαφορικής πίεσης υγρών 0 1Bar 11. ΙΣΟΓΕΙΟ - ΣΥΛΛΕΚΤΕΣ ΨΥΞΗΣ ΚΥΚΛΩΜΑΤΟΣ "Β" ΤΕΡΜΑΤΙΚΩΝ ΚΛΙΜΑΤΙΣΤΙΚΩΝ ΜΟΝΑΔΩΝ 11.1 Μέτρηση θερμοκρασίας νερού συλλέκτη προσαγωγής 1 Αντίσταση Εμβαπτοζόμενο αισθητήριο θερμοκρασίας C, 150mm 11.2 Μέτρηση θερμοκρασίας νερού συλλέκτη επιστροφής 1 Αντίσταση Εμβαπτοζόμενο αισθητήριο θερμοκρασίας C, 150mm 11.3 Μέτρηση διαφορικής πίεσης συλ. προσαγ./επιστροφής 1 0(4) 20mA Αισθητήριο διαφορικής πίεσης υγρών 0 1Bar 12. ΜΕΤΡΗΣΕΙΣ ΣΥΝΘΗΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ 12.1 Μέτρηση θερμοκρασίας αέρα περιβάλλοντος VDC Αισθητήριο θερμοκρασίας περιβάλλοντος C, IP Μέτρηση σχετικής υγρασίας αέρα περιβάλλοντος VDC Αισθητήριο σχετικής υγρασίας περιβάλλοντος 0 100%, IP ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ ΑΠΟΚΑΠΝΙΣΜΟΥ 13.1 Επιβεβαίωση ροής αέρα ανεμιστήρα αποκανπνισμού 1 NO επαφή Επαγωγικός διακόπτης με ρυθμιζόμενο S.P Ένδειξη θέσης διακόπτη H-0-A ανεμιστήρα αποκαπνισμού 1 NO επαφή Ηλεκτρικός πίνακας κίνησης Θέση "αυτόματο" 13.3 Ένδειξη κατάστασης ρελέ ισχύος ανεμιστήρα αποκαπνισμού 1 NO επαφή Ηλεκτρικός πίνακας κίνησης Σελίδα 3 / 13

5 ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ revision 00, 25/02/ ΧΩΡΟΣ ΠΕΔΙΩΝ ΜΕΣΗΣ ΤΑΣΗΣ 14.1 Μέτρηση θερμοκρασίας χώρου 1 Αντίσταση Αισθητήριο θερμοκρασίας χώρου C 14.2 Μέτρηση σχετικής υγρασίας χώρου 1 0V...10VDC Αισθητήριο υγρασίας χώρου 10 90% rh 15. ΠΕΔΙΟ ΑΝΑΧΩΡΗΣΗ ΜΕΣΗΣ ΤΑΣΗΣ ΜΕΤΑΣΧΗΜΑΤΙΣΤΗ ΜΤ/ΧΤ 15.1 Ένδειξη θέσης αυτόματου διακόπτη μέσης τάσης 2 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη ΜΤ Θέσεις "κλειστός"/"ανοικτός" 15.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 16. ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ ΜΤ/ΧΤ 16.1 Ένδειξη υψηλής θερμοκρασίας μετασχηματιστή 1 ΝC επαφή Μονάδα ελέγχου μετασχηματιστή ΜΤ/ΧΤ 16.2 Ένδειξη trip μετασχηματιστή 1 ΝC επαφή Μονάδα ελέγχου μετασχηματιστή ΜΤ/ΧΤ 16.3 Μέτρηση θερμοκρασίας χώρου μετασχηματιστή 1 Αντίσταση Αισθητήριο θερμοκρασίας χώρου C 17. ΧΩΡΟΣ Γ.Π.Χ.Τ 17.1 Μέτρηση θερμοκρασίας χώρου 1 Αντίσταση Αισθητήριο θερμοκρασίας χώρου C 17.2 Μέτρηση σχετικής υγρασίας χώρου 1 0V...10VDC Αισθητήριο υγρασίας χώρου 10 90% rh 18. ΝΕΟΣ Γ.Π.Χ.Τ - ΑΦΙΞΗ ΜΕΤΑΣΧΗΜΑΤΙΣΤΗ ΜΤ/ΧΤ 18.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 18.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 18.3 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 25 registers (*) 19. ΝΕΟΣ Γ.Π.Χ.Τ - ΑΝΑΧΩΡΗΣΗ ΥΦΙΣΤΑΜΕΝΟΥ Γ.Π.Χ.Τ. ΚΤΙΡΙΟΥ 19.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 19.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 19.3 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 25 registers (*) 20. ΝΕΟΣ Γ.Π.Χ.Τ - ΑΝΑΧΩΡΗΣΗ ΓΕΝΙΚΩΝ ΠΕΔΙΩΝ ΑΣΦΑΛΕΙΑΣ "Α" 20.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 20.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 20.3 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) Σελίδα 4 / 13

6 ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ revision 00, 25/02/ ΝΕΟΣ Γ.Π.Χ.Τ - ΑΝΑΧΩΡΗΣΗ ΓΕΝΙΚΩΝ ΠΕΔΙΩΝ ΑΣΦΑΛΕΙΑΣ "Β" 21.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 21.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 21.3 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 22. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Α" - ΑΦΙΞΗ Γ.Π.Χ.Τ Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 22.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 23. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Α" - ΜΠΑΡΕΣ ΕΣΩΤΕΡΙΚΗΣ ΔΙΑΝΟΜΗΣ 23.1 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 24. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Α" - ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΔΕΗ 24.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 24.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 25. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Α" - ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ Η/Ζ 25.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 25.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 26. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Α" - ΑΦΙΞΗ Η/Ζ G "Α" 26.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 26.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 27. ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΟ ΖΕΥΓΟΣ (H/Z) G "A" 27.1 Ένδειξη λειτουργίας ηλεκτρογεννήτριας 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτοματισμού Η/Ζ 27.2 Ένδειξη γενικής βλάβης ηλεκτρογεννήτριας 1 ΝC επαφή Ηλεκτρικός πίνακας αυτοματισμού Η/Ζ 27.3 Ένδειξη χαμηλής θερμοκρασίας λαδιού κάρτερ 1 ΝC επαφή Ηλεκτρικός πίνακας αυτοματισμού Η/Ζ 27.4 Ένδειξη χαμηλής φόρτισης ηλ. συσσωρευτή εκκίνησης 1 ΝC επαφή Ηλεκτρικός πίνακας αυτοματισμού Η/Ζ 27.5 Ένδειξη θέσης αυτόματου διακόπτη Η/Ζ 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτοματισμού Η/Ζ Θέση "κλειστός" 27.6 Ένδειξη "trip" αυτόματου διακόπτη Η/Ζ 1 ΝC επαφή Ηλεκτρικός πίνακας αυτοματισμού Η/Ζ 27.7 Ένδειξη κάτω στάθμης δεξαμενής πετρελαίου 1 NC επαφή Ηλεκτρικός πίνακας αυτοματισμού Η/Ζ Σελίδα 5 / 13

7 ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ revision 00, 25/02/ ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Α" - ΑΝΑΧΩΡΗΣΗ ΠΙΝΑΚΑ ΠΑ "ΑΒ" 28.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 28.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 29. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Α" - ΑΝΑΧΩΡΗΣΗ ΠΙΝΑΚΑ ΠΚΑ "Α" 29.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 29.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 30. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Α" - ΑΝΑΧΩΡΗΣΗ UPS "Α" 30.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 30.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 30.3 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 31. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Α" - ΑΝΑΧΩΡΗΣΗ ΠΑΡΑΚΑΜΨΗΣ UPS "Α" 31.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 31.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 31.3 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 32. UPS "A" 32.1 Ένδειξη κανονικής λειτουργίας UPS 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτοματισμού UPS 32.2 Ένδειξη λειτουργίας παράκαμψης (bypass) UPS 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτοματισμού UPS 32.3 Ένδειξη λειτουργίας συσσωρευτών 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτοματισμού UPS 32.4 Ένδειξη γενικής βλάβης UPS 1 ΝC επαφή Ηλεκτρικός πίνακας αυτοματισμού UPS 32.5 Ένδειξη χαμηλής φόρτισης συσσωρευτών UPS 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτοματισμού UPS 32.6 Ένδειξη υπερθέρμανσης συσσωρευτών UPS 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτοματισμού UPS 32.7 Παράμετροι λειτουργίας UPS ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Ηλεκτρικός πίνακας αυτοματισμού UPS Mοdbus RTU, 40 regist. (***) 33. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Α" - ΑΝΑΧΩΡΗΣΗ ATS ΨΥΚΤΗ Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 33.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 34. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Α" - ΑΝΑΧΩΡΗΣΗ ΨΥΚΤΗ Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 34.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 34.3 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) Σελίδα 6 / 13

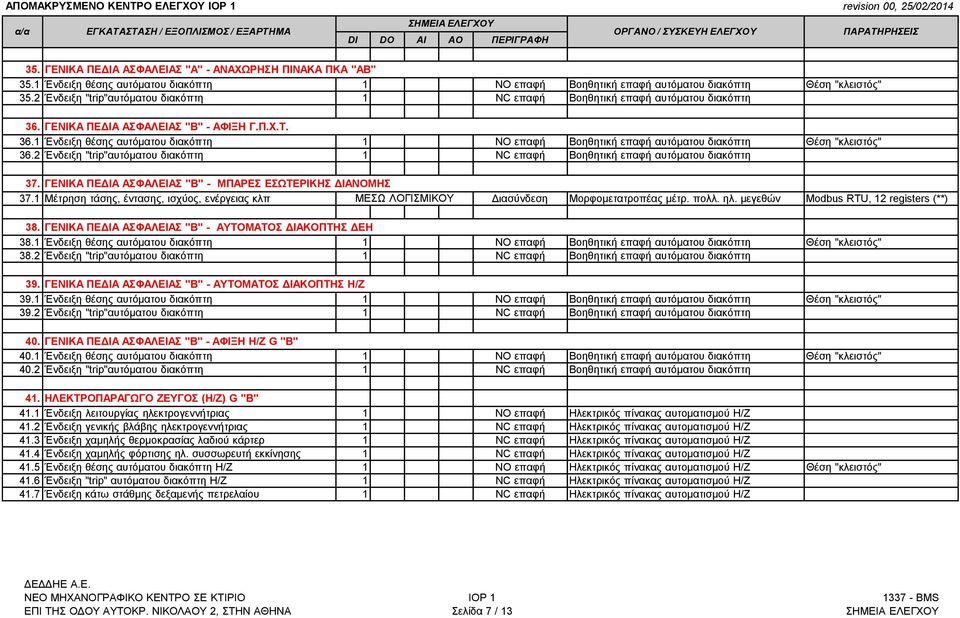

8 ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ revision 00, 25/02/ ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Α" - ΑΝΑΧΩΡΗΣΗ ΠΙΝΑΚΑ ΠΚΑ "ΑΒ" 35.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 35.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 36. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Β" - ΑΦΙΞΗ Γ.Π.Χ.Τ Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 36.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 37. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Β" - ΜΠΑΡΕΣ ΕΣΩΤΕΡΙΚΗΣ ΔΙΑΝΟΜΗΣ 37.1 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 38. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Β" - ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΔΕΗ 38.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 38.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 39. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Β" - ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ Η/Ζ 39.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 39.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 40. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Β" - ΑΦΙΞΗ Η/Ζ G "Β" 40.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 40.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 41. ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΟ ΖΕΥΓΟΣ (H/Z) G "B" 41.1 Ένδειξη λειτουργίας ηλεκτρογεννήτριας 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτοματισμού Η/Ζ 41.2 Ένδειξη γενικής βλάβης ηλεκτρογεννήτριας 1 ΝC επαφή Ηλεκτρικός πίνακας αυτοματισμού Η/Ζ 41.3 Ένδειξη χαμηλής θερμοκρασίας λαδιού κάρτερ 1 ΝC επαφή Ηλεκτρικός πίνακας αυτοματισμού Η/Ζ 41.4 Ένδειξη χαμηλής φόρτισης ηλ. συσσωρευτή εκκίνησης 1 ΝC επαφή Ηλεκτρικός πίνακας αυτοματισμού Η/Ζ 41.5 Ένδειξη θέσης αυτόματου διακόπτη Η/Ζ 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτοματισμού Η/Ζ Θέση "κλειστός" 41.6 Ένδειξη "trip" αυτόματου διακόπτη Η/Ζ 1 ΝC επαφή Ηλεκτρικός πίνακας αυτοματισμού Η/Ζ 41.7 Ένδειξη κάτω στάθμης δεξαμενής πετρελαίου 1 NC επαφή Ηλεκτρικός πίνακας αυτοματισμού Η/Ζ Σελίδα 7 / 13

9 ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ revision 00, 25/02/ ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Β" - ΑΝΑΧΩΡΗΣΗ ΠΙΝΑΚΑ ΠΑ "ΑΒ" 42.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 42.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 43. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Β" - ΑΝΑΧΩΡΗΣΗ ΠΙΝΑΚΑ ΠΚΑ "Β " 43.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 43.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 44. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Β" - ΑΝΑΧΩΡΗΣΗ UPS "Β" 44.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 44.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 44.3 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 45. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Β" - ΑΝΑΧΩΡΗΣΗ ΠΑΡΑΚΑΜΨΗΣ UPS "Β" 45.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 45.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 45.3 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 46. UPS "B" 46.1 Ένδειξη κανονικής λειτουργίας UPS 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτοματισμού UPS 46.2 Ένδειξη λειτουργίας παράκαμψης (bypass) UPS 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτοματισμού UPS 46.3 Ένδειξη λειτουργίας συσσωρευτών 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτοματισμού UPS 46.4 Ένδειξη γενικής βλάβης UPS 1 ΝC επαφή Ηλεκτρικός πίνακας αυτοματισμού UPS 46.5 Ένδειξη χαμηλής φόρτισης συσσωρευτών UPS 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτοματισμού UPS 46.6 Ένδειξη υπερθέρμανσης συσσωρευτών UPS 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτοματισμού UPS 46.7 Παράμετροι λειτουργίας UPS ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Ηλεκτρικός πίνακας αυτοματισμού UPS Mοdbus RTU, 40 regist. (***) 47. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Β" - ΑΝΑΧΩΡΗΣΗ ATS ΨΥΚΤΗ Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 47.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 48. ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Β" - ΑΝΑΧΩΡΗΣΗ ΨΥΚΤΗ Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 48.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 48.3 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) Σελίδα 8 / 13

10 ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ revision 00, 25/02/ ΓΕΝΙΚΑ ΠΕΔΙΑ ΑΣΦΑΛΕΙΑΣ "Β" - ΑΝΑΧΩΡΗΣΗ ΠΙΝΑΚΑ ΠΚΑ "ΑΒ " 49.1 Ένδειξη θέσης αυτόματου διακόπτη 1 ΝΟ επαφή Βοηθητική επαφή αυτόματου διακόπτη Θέση "κλειστός" 49.2 Ένδειξη "trip"αυτόματου διακόπτη 1 ΝC επαφή Βοηθητική επαφή αυτόματου διακόπτη 50. ΠΙΝΑΚΑΣ PU "AΒ" - ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΑΔΙΑΛΕΙΠΤΗΣ ΜΕΤΑΓΩΓΗΣ (SS) 50.1 Ένδειξη ενεργοποίησης ηλεκτρικής πηγής "Α" 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτ. μεταγωγικού διακόπτη 50.2 Ένδειξη ενεργοποίησης ηλεκτρικής πηγής "Β" 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτ. μεταγωγικού διακόπτη 50.3 Ένδειξη γενικής βλάβης 1 ΝC επαφή Ηλεκτρικός πίνακας αυτ. μεταγωγικού διακόπτη 51. ΠΙΝΑΚΑΣ ΠU "AB" - ΜΠΑΡΕΣ 51.1 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 52. ΠΙΝΑΚΑΣ ΠU "AB"-01 - ΜΠΑΡΕΣ 52.1 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 53. ΠΙΝΑΚΑΣ ΠU "AB"-02 - ΜΠΑΡΕΣ 53.1 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 54. ΠΙΝΑΚΑΣ ΠU "AB"-02 - ΜΠΑΡΕΣ 54.1 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 55. ΠΙΝΑΚΑΣ ΠΚΑ "A" - ΜΠΑΡΕΣ 55.1 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 56. ΠΙΝΑΚΑΣ ΠΚΑ "Β" - ΜΠΑΡΕΣ 56.1 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 57. ΠΙΝΑΚΑΣ ΠΚΑ "ΑΒ" - ΑΥΤΟΜΑΤΟΣ ΜΕΤΑΓΩΓΙΚΟΣ ΔΙΑΚΟΠΤΗΣ (ATS) 57.1 Ένδειξη ενεργοποίησης ηλεκτρικής πηγής "Α" 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτ. μεταγωγικού διακόπτη 57.2 Ένδειξη ενεργοποίησης ηλεκτρικής πηγής "Β" 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτ. μεταγωγικού διακόπτη 57.3 Ένδειξη γενικής βλάβης 1 ΝC επαφή Ηλεκτρικός πίνακας αυτ. μεταγωγικού διακόπτη 58. ΠΙΝΑΚΑΣ ΠΚΑ "ΑΒ" - ΜΠΑΡΕΣ 58.1 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) Σελίδα 9 / 13

11 ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ revision 00, 25/02/ ΠΙΝΑΚΑΣ ΠΚΑ "ΑΒ" - ΥΠΟΖΥΓΟΣ ΦΩΤΙΣΜΟΥ 59.1 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 60. ΑΥΤΟΜΑΤΟΣ ΜΕΤΑΓΩΓΙΚΟΣ ΔΙΑΚΟΠΤΗΣ (ATS) ΨΥΚΤΗ Ένδειξη ενεργοποίησης ηλεκτρικής πηγής "Α" 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτ. μεταγωγικού διακόπτη 60.2 Ένδειξη ενεργοποίησης ηλεκτρικής πηγής "Β" 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτ. μεταγωγικού διακόπτη 60.3 Ένδειξη γενικής βλάβης 1 ΝC επαφή Ηλεκτρικός πίνακας αυτ. μεταγωγικού διακόπτη 61. ΑΥΤΟΜΑΤΟΣ ΜΕΤΑΓΩΓΙΚΟΣ ΔΙΑΚΟΠΤΗΣ (ATS) ΨΥΚΤΗ 2 - ΑΝΑΧΩΡΗΣΗ 61.1 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 62. ΠΙΝΑΚΑΣ ΠΑ "ΑΒ" - ΑΥΤΟΜΑΤΟΣ ΜΕΤΑΓΩΓΙΚΟΣ ΔΙΑΚΟΠΤΗΣ (ATS) 62.1 Ένδειξη ενεργοποίησης ηλεκτρικής πηγής "Α" 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτ. μεταγωγικού διακόπτη 62.2 Ένδειξη ενεργοποίησης ηλεκτρικής πηγής "Β" 1 ΝΟ επαφή Ηλεκτρικός πίνακας αυτ. μεταγωγικού διακόπτη 62.3 Ένδειξη γενικής βλάβης 1 ΝC επαφή Ηλεκτρικός πίνακας αυτ. μεταγωγικού διακόπτη 63. ΠΙΝΑΚΑΣ ΠΑ "ΑΒ" - ΜΠΑΡΕΣ 63.1 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 64. ΠΙΝΑΚΑΣ ΠΑ "ΑΒ" - ΥΠΟΖΥΓΟΣ ΚΛΙΜΑΤΙΣΜΟΥ 64.1 Μέτρηση τάσης, έντασης, ισχύος, ενέργειας κλπ ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Μορφομετατροπέας μέτρ. πολλ. ηλ. μεγεθών Mοdbus RTU, 12 registers (**) 65. RACK POWER DISTRIBUTION UNITS (PDU) 42 συσκευές 65.1 Παράμετροι λειτουργίας PDU ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Ηλεκτρικός πίνακας PDU SNMP, 336 D.P. (***) 66. ΚΕΝΤΡΙΚΗ ΔΕΞΑΜΕΝΗ ΠΕΤΡΕΛΑΙΟΥ ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΩΝ ΖΕΥΓΩΝ 66.1 Μέτρηση στάθμης δεξαμενής πετρελαίου 1 0(4)...20mA Μορφομετατροπέας μέτρησης στάθμης υγρών Υπερήχων, IP Ένδειξη κάτω στάθμης δεξαμενής πετρελαίου 1 NC επαφή Διακόπτης στάθμης 66.3 Ένδειξη λειτουργίας αντλίας πετρελαίου 1 NO επαφή Διακόπτης στάθμης 67. ΣΥΣΤΗΜΑΤΑ ΑΝΙΧΝΕΥΣΗ ΠΑΡΟΥΣΙΑΣ ΝΕΡΟΥ (ΥΓΡΑΝΙΧΝΕΥΣΗ) 67.1 Ένδειξη γενικής βλάβης συστήματος υγρανίχνευσης 1 NC επαφή Σύστημα ελέγχου πρόσβασης 67.2 Ένδειξη παρουσίας νερού στον χώρο μηχανών 1 NC επαφή Σύστημα ασφαλείας 67.3 Ένδειξη παρουσίας νερού στον διάδρομο ισογείου 1 NC επαφή Σύστημα ασφαλείας Σελίδα 10 / 13

12 ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ revision 00, 25/02/ ΣΥΣΤΗΜΑ ΠΥΡΑΝΙΧΝΕΥΣΗΣ 68.1 Ένδειξη ενεργοποίησης κατάσβεσης χώρου ΜΤ ΔΕΗ 1 NC επαφή Πίνακας πυρανίχνευσης 68.2 Ένδειξη ενεργοποίησης κατάσβεσης χώρου Γ.Π.Χ.Τ. 1 NC επαφή Πίνακας πυρανίχνευσης 68.3 Ένδειξη ενεργοποίησης κατάσβεσης χώρου μηχανών 1 NC επαφή Πίνακας πυρανίχνευσης 68.4 Ένδειξη ενεργοποίησης κατάσβεσης χώρου ηλ. πινάκων 1 NC επαφή Πίνακας πυρανίχνευσης 68.5 Ένδειξη ενεργοποίησης κατάσβεσης χώρου Η/Ζ "Α" 1 NC επαφή Πίνακας πυρανίχνευσης 68.6 Ένδειξη ενεργοποίησης κατάσβεσης χώρου Η/Ζ "Β" 1 NC επαφή Πίνακας πυρανίχνευσης 68.7 Ένδειξη γενικής βλάβης συστήματος πυρανίχνευσης 1 NC επαφή Πίνακας πυρανίχνευσης 68.8 Επαναληπτικές ενδείξεις συστήματος πυρανίχνευσης ΜΕΣΩ ΛΟΓΙΣΜΙΚΟΥ Διασύνδεση Πίνακας πυρανίχνευσης Mοdbus RTU, 80 registers 69. ΣΥΣΤΗΜΑΤΑ ΑΣΘΕΝΩΝ ΡΕΥΜΑΤΩΝ 69.1 Ένδειξη γενικής βλάβης συστήματος ελέγχου πρόσβασης 1 NC επαφή Σύστημα ελέγχου πρόσβασης 69.2 Ένδειξη ανοικτής πόρτας χώρων Η/Μ και μηχανών 5 NC επαφή Σύστημα ασφαλείας 69.3 Ένδειξη γενικής βλάβης συστήματος ασφαλείας 1 NC επαφή Σύστημα ασφαλείας 69.4 Ένδειξη γενικής βλάβης συστήματος CCTV 1 NC επαφή Σύστημα CCTV 70. ΕΦΕΔΡΙΚΑ 70.1 Εφεδρικά σημεία ελέγχου ΣΥΝΟΛΟ ΑΠΑΙΤΟΥΜΕΝΩΝ "ΦΥΣΙΚΩΝ" ΣΗΜΕΙΩΝ ΕΛΕΓΧΟΥ 244 ΣΥΝΟΛΟ "SOFTWARE" ΣΗΜΕΙΩΝ ΕΛΕΓΧΟΥ ΑΠΟ "ΔΙΑΣΥΝΔΕΣΕΙΣ" ΜΕΣΩ ΠΡΩΤΟΚΟΛΛΟΥ ΕΠΙΚΟΙΝΩΝΙΑΣ BACnet, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΗΣ ΕΦΕΔΡΕΙΑΣ 20% 162 ΣΥΝΟΛΟ "SOFTWARE" ΣΗΜΕΙΩΝ ΕΛΕΓΧΟΥ ΑΠΟ "ΔΙΑΣΥΝΔΕΣΕΙΣ" ΜΕΣΩ ΠΡΩΤΟΚΟΛΛΟΥ ΕΠΙΚΟΙΝΩΝΙΑΣ Modbus, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΗΣ ΕΦΕΔΡΕΙΑΣ 20% 866 ΣΥΝΟΛΟ "SOFTWARE" ΣΗΜΕΙΩΝ ΕΛΕΓΧΟΥ ΑΠΟ "ΔΙΑΣΥΝΔΕΣΕΙΣ" ΜΕΣΩ ΠΡΩΤΟΚΟΛΛΟΥ ΕΠΙΚΟΙΝΩΝΙΑΣ SNMP, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΗΣ ΕΦΕΔΡΕΙΑΣ 20% 403 Σελίδα 11 / 13

13 ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ revision 00, 25/02/2014 (*) ΜΟΡΦΟΜΕΤΑΤΡΟΠΕΑΣ ΜΕΤΡΗΣΗΣ ΠΟΛΛΑΠΛΩΝ ΗΛΕΚΤΡΙΚΩΝ ΜΕΓΕΘΩΝ - Modbus RTU RTU RTU RTU REGISTERS LIST 1 System Type Real Energy, Consumption, (kwh) Apparent Energy, Consumption, (kvah) Real Power, Total, (W) Apparent Power, Total, (VA) Power Factor, Total, (%) Frequency, (Hz) Current, L1, (A) Current, L2, (A) Current, L3, (A) Voltage, L1-L2, (V) Voltage, L2-L3, (V) Voltage, L3-L1, (V) Voltage, L1-N, (V) Voltage, L2-N, (V) Voltage, L3-N, (V) Harmonic distortion rate (thd) current, L1, (%) Harmonic distortion rate (thd) current, L2, (%) Harmonic distortion rate (thd) current, L3, (%) Harmonic distortion rate (thd) votage, L1-L2, (%) Harmonic distortion rate (thd) votage, L2-L3, (%) Harmonic distortion rate (thd) votage, L3-L1, (%) Harmonic distortion rate (thd) votage, L1-N, (%) Harmonic distortion rate (thd) votage, L2-N, (%) Harmonic distortion rate (thd) votage, L3-N, (%) Σελίδα 12 / 13

14 ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ revision 00, 25/02/2014 (**) ΜΟΡΦΟΜΕΤΑΤΡΟΠΕΑΣ ΜΕΤΡΗΣΗΣ ΠΟΛΛΑΠΛΩΝ ΗΛΕΚΤΡΙΚΩΝ ΜΕΓΕΘΩΝ - Modbus RTU RTU RTU RTU REGISTERS LIST 2 System Type Real Energy, Consumption, (kwh) Power Factor, Total, (%) Current, L1, (A) Current, L2, (A) Current, L3, (A) Voltage, L1-L2, (V) Voltage, L2-L3, (V) Voltage, L3-L1, (V) Voltage, L1-N, (V) Voltage, L2-N, (V) Voltage, L3-N, (V) (***) ΔΙΑΣΥΝΔΕΣΗ ΜΕ ΤΡΙΤΑ ΑΥΤΟΝΟΜΑ ΣΥΣΤΗΜΑΤΑ Η ΣΥΣΚΕΥΕΣ ΑΥΤΟΜΑΤΙΣΜΟΥ Η τελική επιλογή των παράμετροι λειτουργίας διαθέσιμων στο BMS μέσω διασύνδεσης θα γίνει σε συνεργασία με την Επίβλεψη και τον ΚτΕ, όταν θα οριστικοποιηθεί προμηθευτές και ο ακριβής τύπος (μοντέλο) εκάστοτε συστήματος ή συσκευής Σελίδα 13 / 13
