ΠΡΟΔΙΑΓΡΑΦΕΣ ΔΙΑΣΥΝΔΕΣΗΣ

Transcript

1 ΠΡΟΔΙΑΓΡΑΦΕΣ ΔΙΑΣΥΝΔΕΣΗΣ ΜΕΤΑΤΡΟΠΕΑΣ MODBUS UTY-VMSX ΑΡ. ΕΞΑΡΤΗΜΑΤΟΣ Η ονομασία είναι κατατεθέν εμπορικό σήμα της Schneider Electric SA.

2 Περιεχόμενα 1 ΣΧΕΔΙΑΓΡΑΜΜΑ ΣΥΣΤΗΜΑΤΟΣ ΔΙΑΣΤΑΣΗ ΠΡΟΔΙΑΓΡΑΦΕΣ Περιβάλλον Λειτουργίας Μετάδοση (Υλικός εξοπλισμός) Λειτουργία ΣΧΕΔΙΑΓΡΑΜΜΑ ΣΥΣΤΗΜΑΤΟΣ MODBUS ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΠΙΚΟΙΝΩΝΙΑΣ ΛΙΣΤΑ ΥΠΟΣΤΗΡΙΖΟΜΕΝΩΝ ΛΕΙΤΟΥΡΓΙΩΝ ΑΠΟΚΡΙΣΗ ΕΞΑΙΡΕΣΗΣ ΣΥΝΘΕΣΗ ΑΝΤΙΚΕΙΜΕΝΟΥ...7

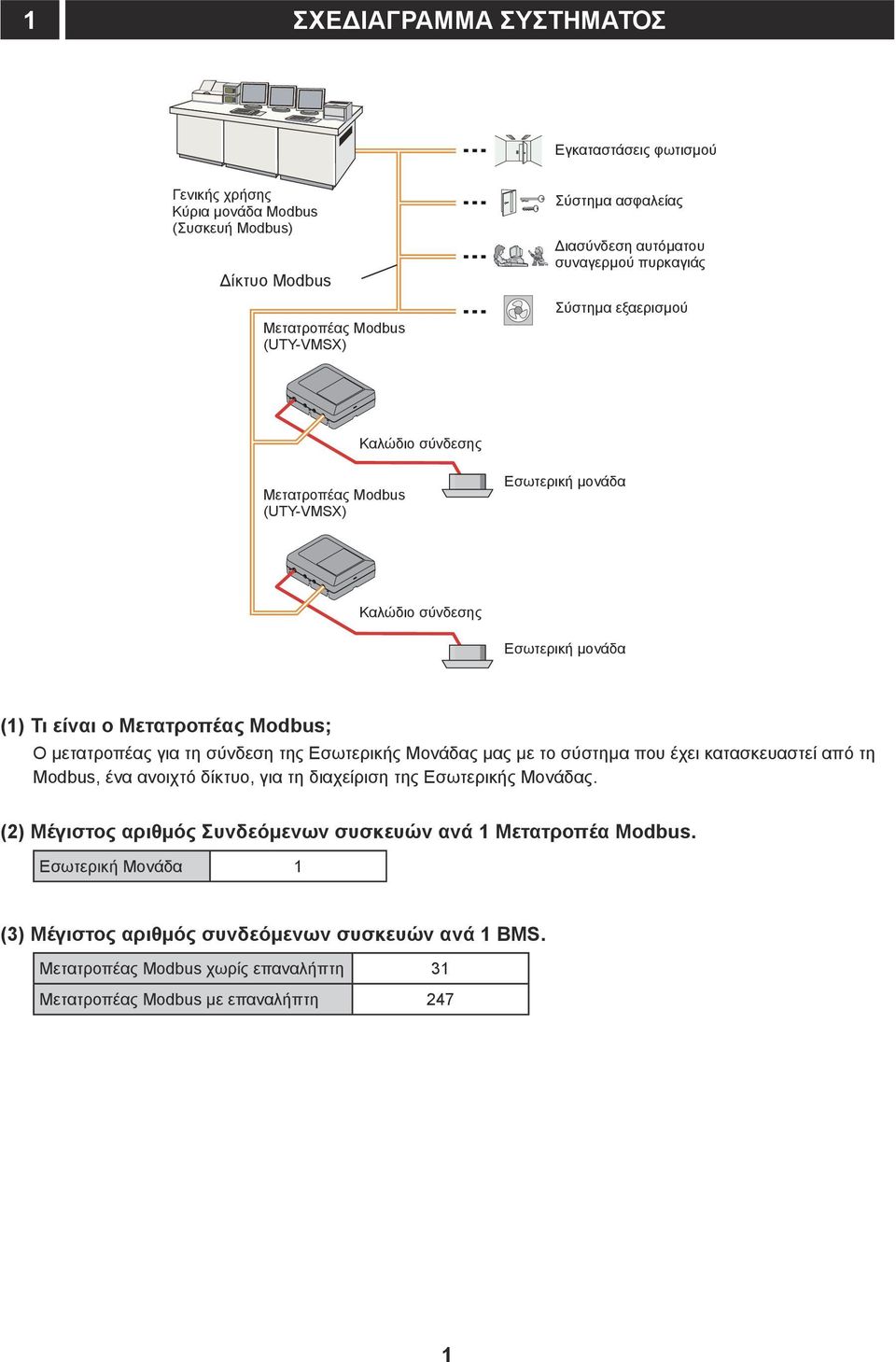

3 1 ΣΧΕΔΙΑΓΡΑΜΜΑ ΣΥΣΤΗΜΑΤΟΣ Εγκαταστάσεις φωτισμού Γενικής χρήσης Κύρια μονάδα (Συσκευή ) Δίκτυο Μετατροπέας (UTY-VMSX) Σύστημα ασφαλείας Διασύνδεση αυτόματου συναγερμού πυρκαγιάς Σύστημα εξαερισμού Καλώδιο σύνδεσης Μετατροπέας (UTY-VMSX) Εσωτερική μονάδα Καλώδιο σύνδεσης Εσωτερική μονάδα (1) Τι είναι ο Μετατροπέας ; Ο μετατροπέας για τη σύνδεση της Εσωτερικής Μονάδας μας με το σύστημα που έχει κατασκευαστεί από τη, ένα ανοιχτό δίκτυο, για τη διαχείριση της Εσωτερικής Μονάδας. (2) Μέγιστος αριθμός Συνδεόμενων συσκευών ανά 1 Μετατροπέα Μodbus. Εσωτερική Μονάδα 1 (3) Μέγιστος αριθμός συνδεόμενων συσκευών ανά 1 BMS. Μετατροπέας χωρίς επαναλήπτη 31 Μετατροπέας με επαναλήπτη 247 1

4 2 ΔΙΑΣΤΑΣΗ Το μετατροπέας αποτελείται από ένα σώμα κι ένα κάλυμμα. Μονάδα : mm (ίντσα) 10 (3/8) 121 (4-3/4) 3-Ø4.5 (3/16) Για M4x16 mm βίδες 2-Ø10 (3/13) Για κωδικό(> Ø7) Οπή: 2-Ø7 (1/4) Για κωδικό( Ø7) 2-Ø8 (5/16) Για κωδικό (> Ø5) Οπή: 2-Ø5 (3/16) Για κωδικό( Ø5) 43 (1-11/16) 30 (1-3/16) 30 (1-3/16) 25 (1) 25 (1) 98 (3-7/8) 117 (4-5/8) 140 (5-1/2) Ύψος οπής Οπή: 2 x 8 (1/16 x 5/16) Για ανοιχτή θήκη 2

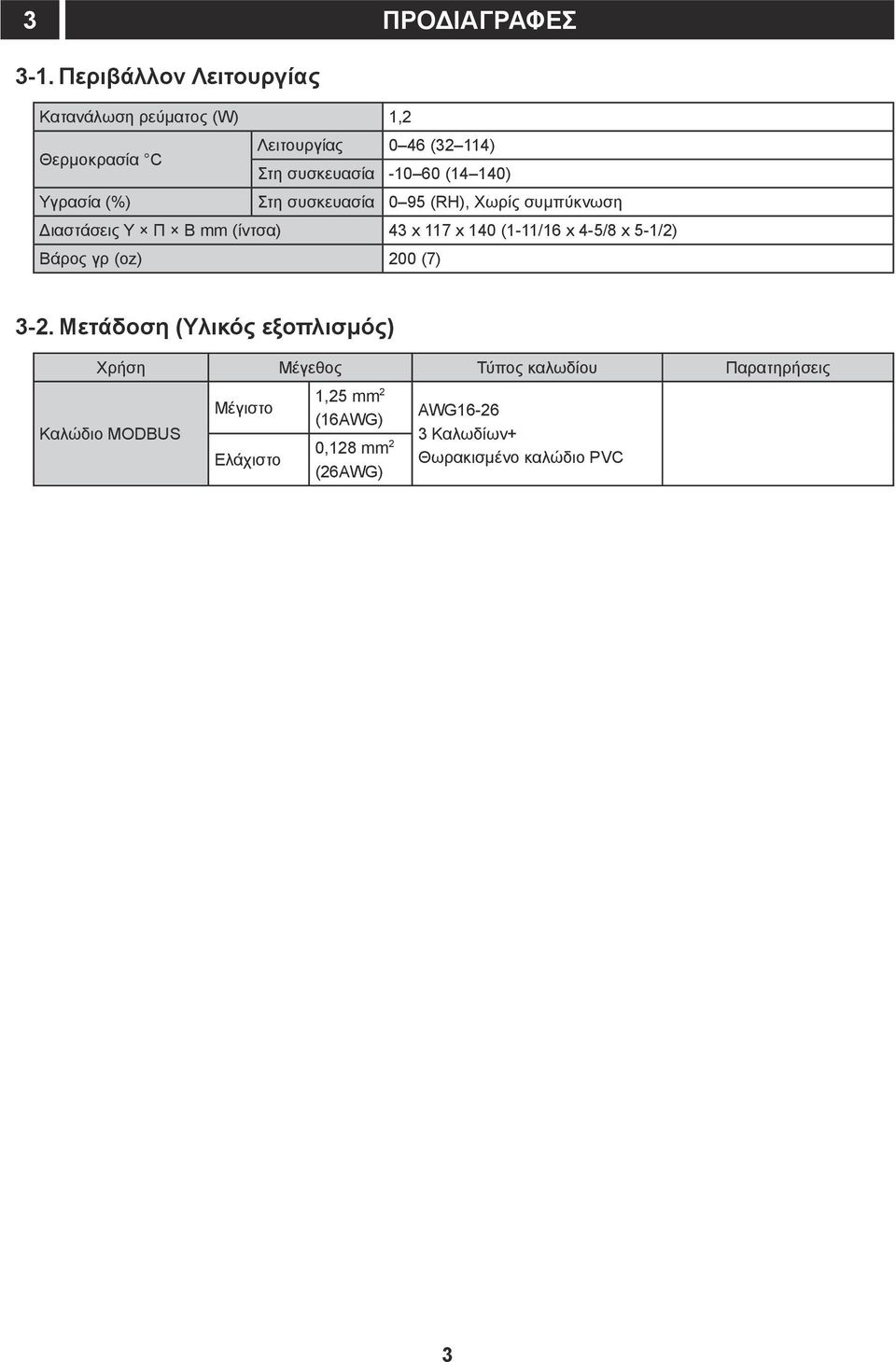

5 3 ΠΡΟΔΙΑΓΡΑΦΕΣ 3-1. Περιβάλλον Λειτουργίας Κατανάλωση ρεύματος (W) 1,2 Θερμοκρασία C Λειτουργίας 0 46 (32 114) Στη συσκευασία (14 140) Υγρασία (%) Στη συσκευασία 0 95 (RH), Χωρίς συμπύκνωση Διαστάσεις Υ Π Β mm (ίντσα) 43 x 117 x 140 (1-11/16 x 4-5/8 x 5-1/2) Βάρος γρ (oz) 200 (7) 3-2. Μετάδοση (Υλικός εξοπλισμός) Χρήση Μέγεθος Τύπος καλωδίου Παρατηρήσεις Καλώδιο MODBUS Μέγιστο Ελάχιστο 1,25 mm 2 (16AWG) 0,128 mm 2 (26AWG) AWG Καλωδίων+ Θωρακισμένο καλώδιο PVC 3

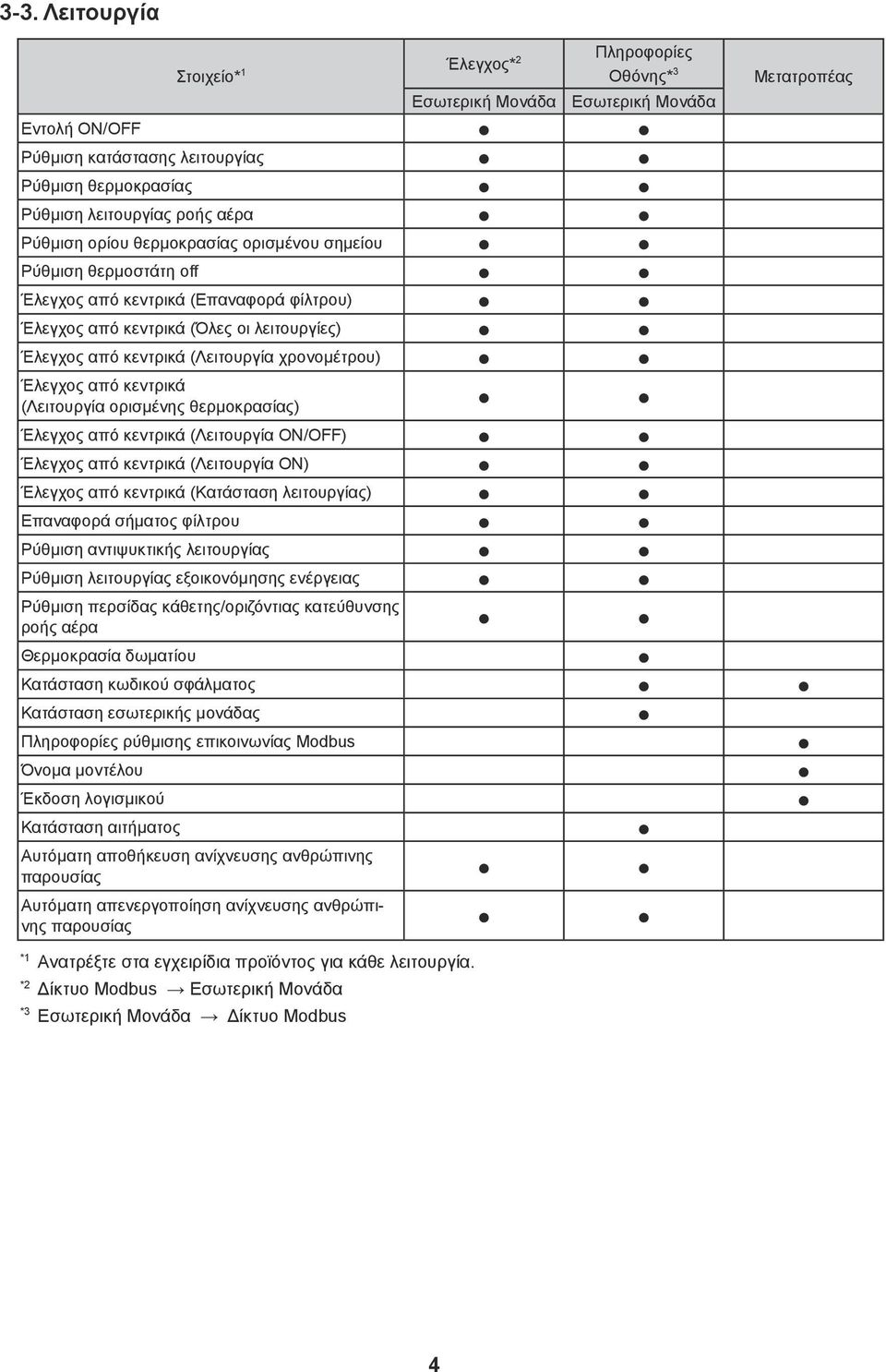

6 3-3. Λειτουργία Πληροφορίες Έλεγχος* 2 Στοιχείο* 1 Οθόνης* 3 Εσωτερική Μονάδα Εσωτερική Μονάδα Εντολή ON/OFF Μετατροπέας Ρύθμιση κατάστασης λειτουργίας Ρύθμιση θερμοκρασίας Ρύθμιση λειτουργίας ροής αέρα Ρύθμιση ορίου θερμοκρασίας ορισμένου σημείου Ρύθμιση θερμοστάτη off Έλεγχος από κεντρικά (Επαναφορά φίλτρου) Έλεγχος από κεντρικά (Όλες οι λειτουργίες) Έλεγχος από κεντρικά (Λειτουργία χρονομέτρου) Έλεγχος από κεντρικά (Λειτουργία ορισμένης θερμοκρασίας) Έλεγχος από κεντρικά (Λειτουργία ON/OFF) Έλεγχος από κεντρικά (Λειτουργία ON) Έλεγχος από κεντρικά (Κατάσταση λειτουργίας) Επαναφορά σήματος φίλτρου Ρύθμιση αντιψυκτικής λειτουργίας Ρύθμιση λειτουργίας εξοικονόμησης ενέργειας Ρύθμιση περσίδας κάθετης/οριζόντιας κατεύθυνσης ροής αέρα Θερμοκρασία δωματίου Κατάσταση κωδικού σφάλματος Κατάσταση εσωτερικής μονάδας Πληροφορίες ρύθμισης επικοινωνίας Όνομα μοντέλου Έκδοση λογισμικού Κατάσταση αιτήματος Αυτόματη αποθήκευση Αυτόματη απενεργοποίηση *1 Ανατρέξτε στα εγχειρίδια προϊόντος για κάθε λειτουργία. *2 Δίκτυο Εσωτερική Μονάδα *3 Εσωτερική Μονάδα Δίκτυο 4

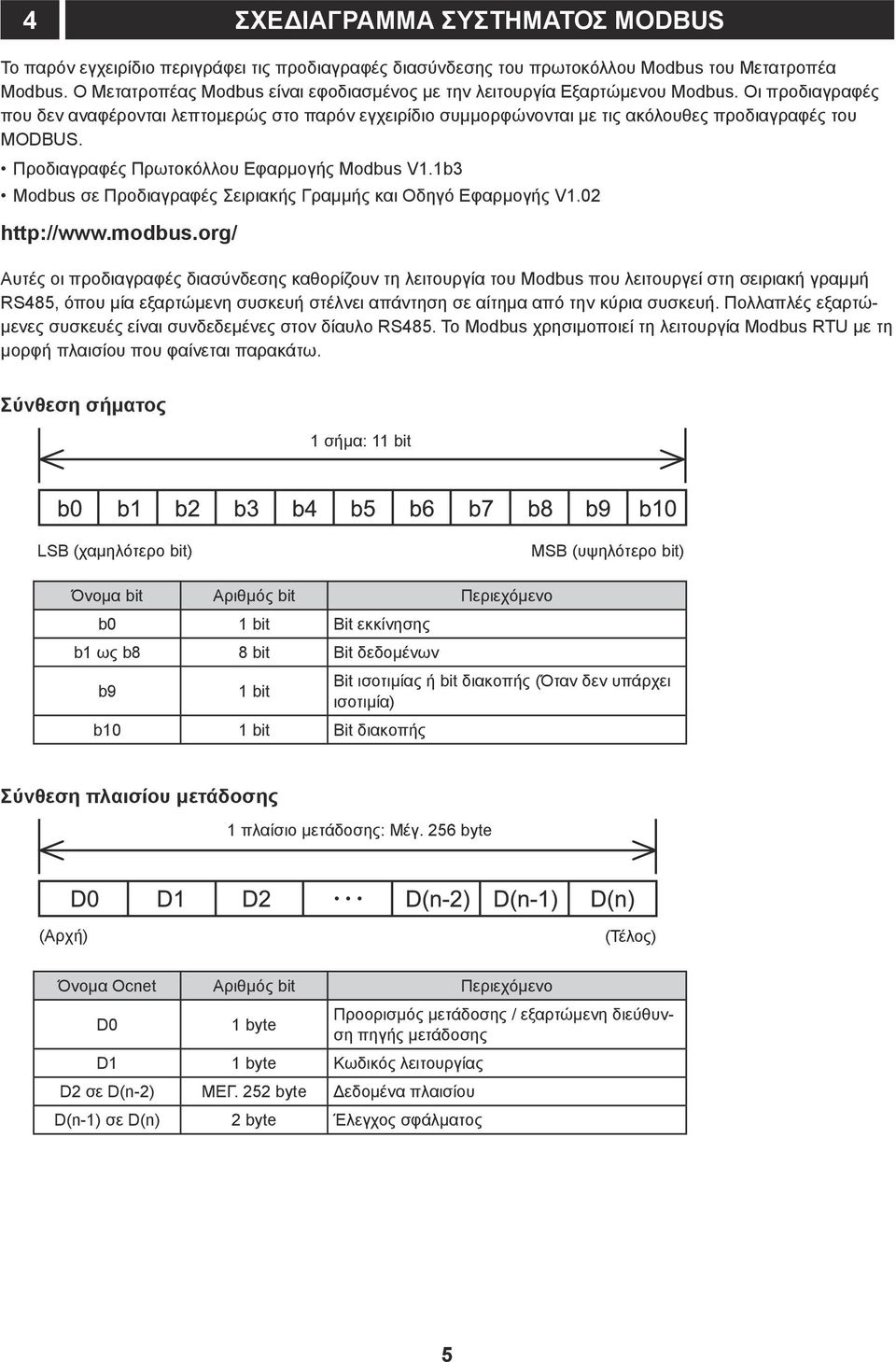

7 4 ΣΧΕΔΙΑΓΡΑΜΜΑ ΣΥΣΤΗΜΑΤΟΣ MODBUS Το παρόν εγχειρίδιο περιγράφει τις προδιαγραφές διασύνδεσης του πρωτοκόλλου του Μετατροπέα. Ο Μετατροπέας είναι εφοδιασμένος με την λειτουργία Εξαρτώμενου. Οι προδιαγραφές που δεν αναφέρονται λεπτομερώς στο παρόν εγχειρίδιο συμμορφώνονται με τις ακόλουθες προδιαγραφές του MODBUS. Προδιαγραφές Πρωτοκόλλου Εφαρμογής V1.1b3 σε Προδιαγραφές Σειριακής Γραμμής και Οδηγό Εφαρμογής V Αυτές οι προδιαγραφές διασύνδεσης καθορίζουν τη λειτουργία του που λειτουργεί στη σειριακή γραμμή RS485, όπου μία εξαρτώμενη συσκευή στέλνει απάντηση σε αίτημα από την κύρια συσκευή. Πολλαπλές εξαρτώμενες συσκευές είναι συνδεδεμένες στον δίαυλο RS485. Το χρησιμοποιεί τη λειτουργία RTU με τη μορφή πλαισίου που φαίνεται παρακάτω. Σύνθεση σήματος 1 σήμα: 11 bit LSB (χαμηλότερο bit) MSB (υψηλότερο bit) Όνομα bit Αριθμός bit Περιεχόμενο b0 1 bit Bit εκκίνησης b1 ως b8 8 bit Bit δεδομένων b9 1 bit Bit ισοτιμίας ή bit διακοπής (Όταν δεν υπάρχει ισοτιμία) b10 1 bit Bit διακοπής Σύνθεση πλαισίου μετάδοσης 1 πλαίσιο μετάδοσης: Μέγ. 256 byte (Αρχή) (Τέλος) Όνομα Ocnet Αριθμός bit Περιεχόμενο D0 1 byte Προορισμός μετάδοσης / εξαρτώμενη διεύθυνση πηγής μετάδοσης D1 1 byte Κωδικός λειτουργίας D2 σε D(n-2) ΜΕΓ. 252 byte Δεδομένα πλαισίου D(n-1) σε D(n) 2 byte Έλεγχος σφάλματος 5

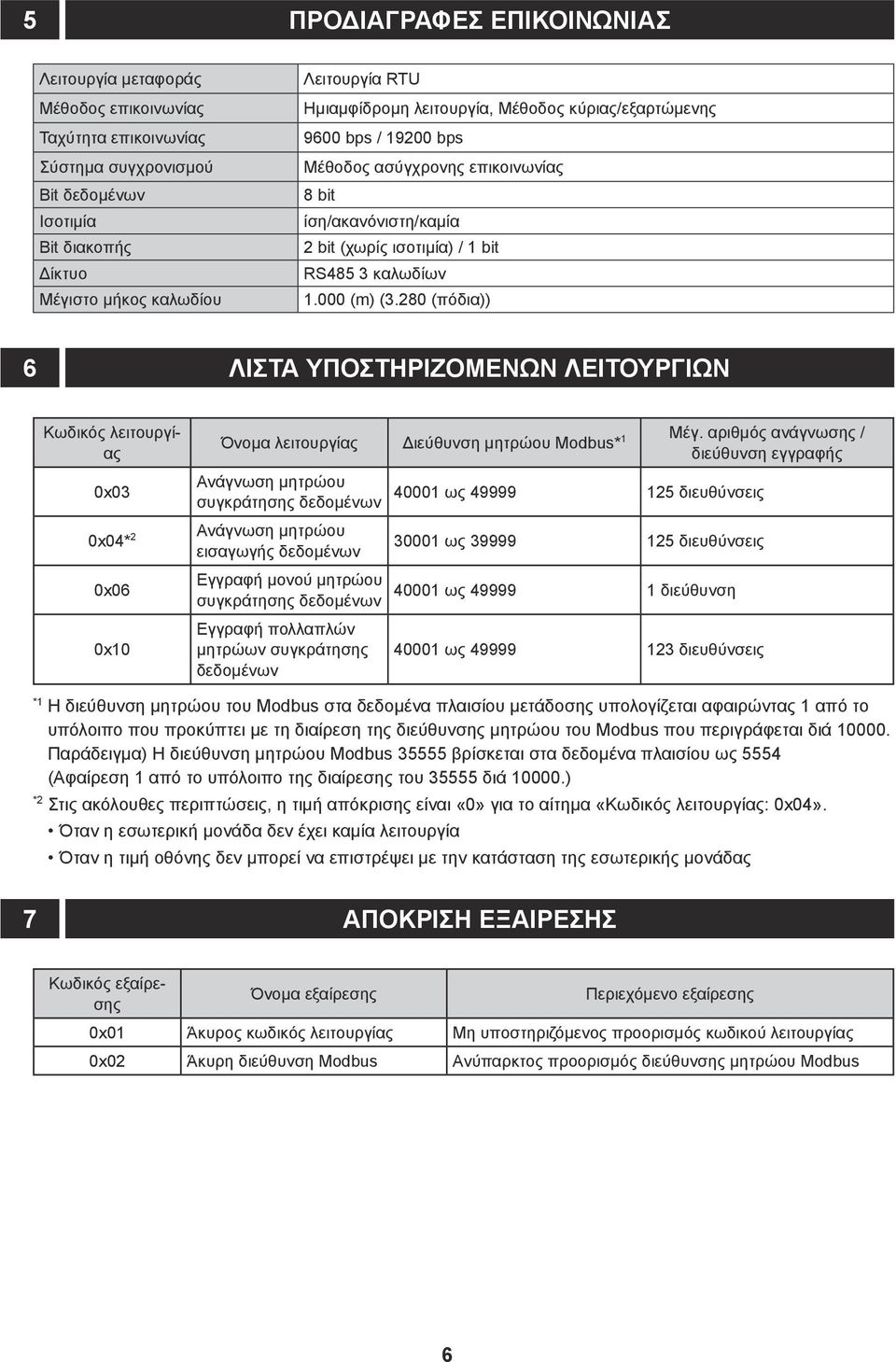

8 5 ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΠΙΚΟΙΝΩΝΙΑΣ Λειτουργία μεταφοράς Μέθοδος επικοινωνίας Ταχύτητα επικοινωνίας Σύστημα συγχρονισµού Bit δεδομένων Ισοτιμία Bit διακοπής Δίκτυο Μέγιστο μήκος καλωδίου Λειτουργία RTU Ημιαμφίδρομη λειτουργία, Μέθοδος κύριας/εξαρτώμενης 9600 bps / bps Μέθοδος ασύγχρονης επικοινωνίας 8 bit ίση/ακανόνιστη/καμία 2 bit (χωρίς ισοτιμία) / 1 bit RS485 3 καλωδίων (m) (3.280 (πόδια)) 6 ΛΙΣΤΑ ΥΠΟΣΤΗΡΙΖΟΜΕΝΩΝ ΛΕΙΤΟΥΡΓΙΩΝ Κωδικός λειτουργίας Όνομα λειτουργίας Διεύθυνση μητρώου * 1 Μέγ. αριθμός ανάγνωσης / διεύθυνση εγγραφής Ανάγνωση μητρώου 0x03 συγκράτησης δεδομένων Ανάγνωση μητρώου 0x04* 2 εισαγωγής δεδομένων Εγγραφή μονού μητρώου 0x06 συγκράτησης δεδομένων Εγγραφή πολλαπλών 0x10 μητρώων συγκράτησης δεδομένων ως διευθύνσεις ως διευθύνσεις ως διεύθυνση ως διευθύνσεις *1 Η διεύθυνση μητρώου του στα δεδομένα πλαισίου μετάδοσης υπολογίζεται αφαιρώντας 1 από το υπόλοιπο που προκύπτει με τη διαίρεση της διεύθυνσης μητρώου του που περιγράφεται διά Παράδειγμα) Η διεύθυνση μητρώου βρίσκεται στα δεδομένα πλαισίου ως 5554 (Αφαίρεση 1 από το υπόλοιπο της διαίρεσης του διά ) *2 Στις ακόλουθες περιπτώσεις, η τιμή απόκρισης είναι «0» για το αίτημα «Κωδικός λειτουργίας: 0x04». Όταν η εσωτερική μονάδα δεν έχει καμία λειτουργία Όταν η τιμή οθόνης δεν μπορεί να επιστρέψει με την κατάσταση της εσωτερικής μονάδας 7 ΑΠΟΚΡΙΣΗ ΕΞΑΙΡΕΣΗΣ Κωδικός εξαίρεσης Όνομα εξαίρεσης Περιεχόμενο εξαίρεσης 0x01 Άκυρος κωδικός λειτουργίας Μη υποστηριζόμενος προορισμός κωδικού λειτουργίας 0x02 Άκυρη διεύθυνση Ανύπαρκτος προορισμός διεύθυνσης μητρώου 6

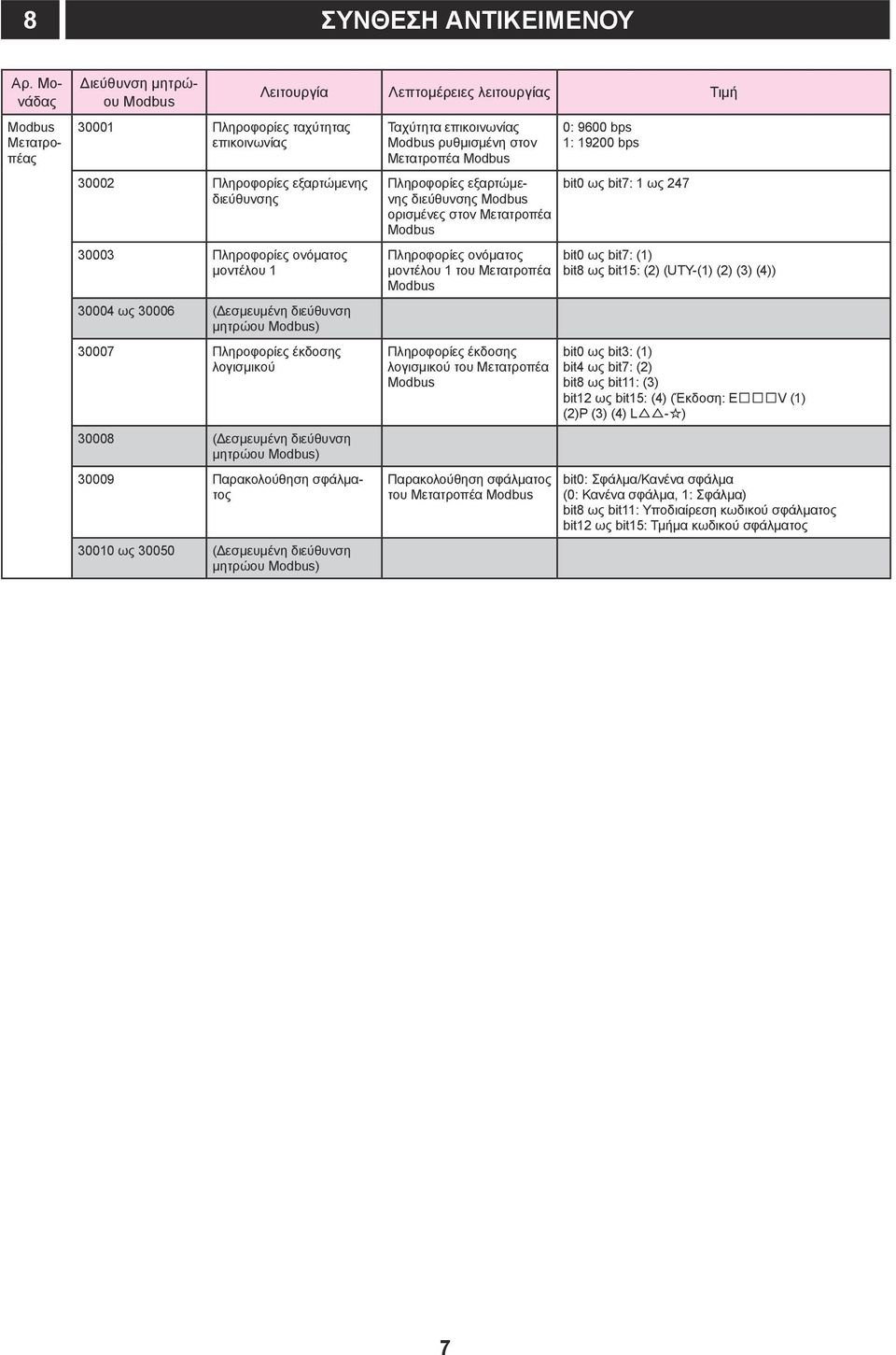

9 8 ΣΥΝΘΕΣΗ ΑΝΤΙΚΕΙΜΕΝΟΥ Αρ. Μονάδας Μετατροπέας Διεύθυνση μητρώου Πληροφορίες ταχύτητας επικοινωνίας Πληροφορίες εξαρτώμενης διεύθυνσης Πληροφορίες ονόματος μοντέλου ως (Δεσμευμένη διεύθυνση μητρώου ) Πληροφορίες έκδοσης λογισμικού (Δεσμευμένη διεύθυνση μητρώου ) Παρακολούθηση σφάλματος ως (Δεσμευμένη διεύθυνση μητρώου ) Λειτουργία Λεπτομέρειες λειτουργίας Τιμή Ταχύτητα επικοινωνίας ρυθμισμένη στον Μετατροπέα Πληροφορίες εξαρτώμενης διεύθυνσης ορισμένες στον Μετατροπέα Πληροφορίες ονόματος μοντέλου 1 του Μετατροπέα Πληροφορίες έκδοσης λογισμικού του Μετατροπέα Παρακολούθηση σφάλματος του Μετατροπέα 0: 9600 bps 1: bps bit0 ως bit7: 1 ως 247 bit0 ως bit7: (1) bit8 ως bit15: (2) (UTY-(1) (2) (3) (4)) bit0 ως bit3: (1) bit4 ως bit7: (2) bit8 ως bit11: (3) bit12 ως bit15: (4) (Έκδοση: E V (1) (2)P (3) (4) L - ) bit0: Σφάλμα/Κανένα σφάλμα (0: Κανένα σφάλμα, 1: Σφάλμα) bit8 ως bit11: Υποδιαίρεση κωδικού σφάλματος bit12 ως bit15: Τμήμα κωδικού σφάλματος 7

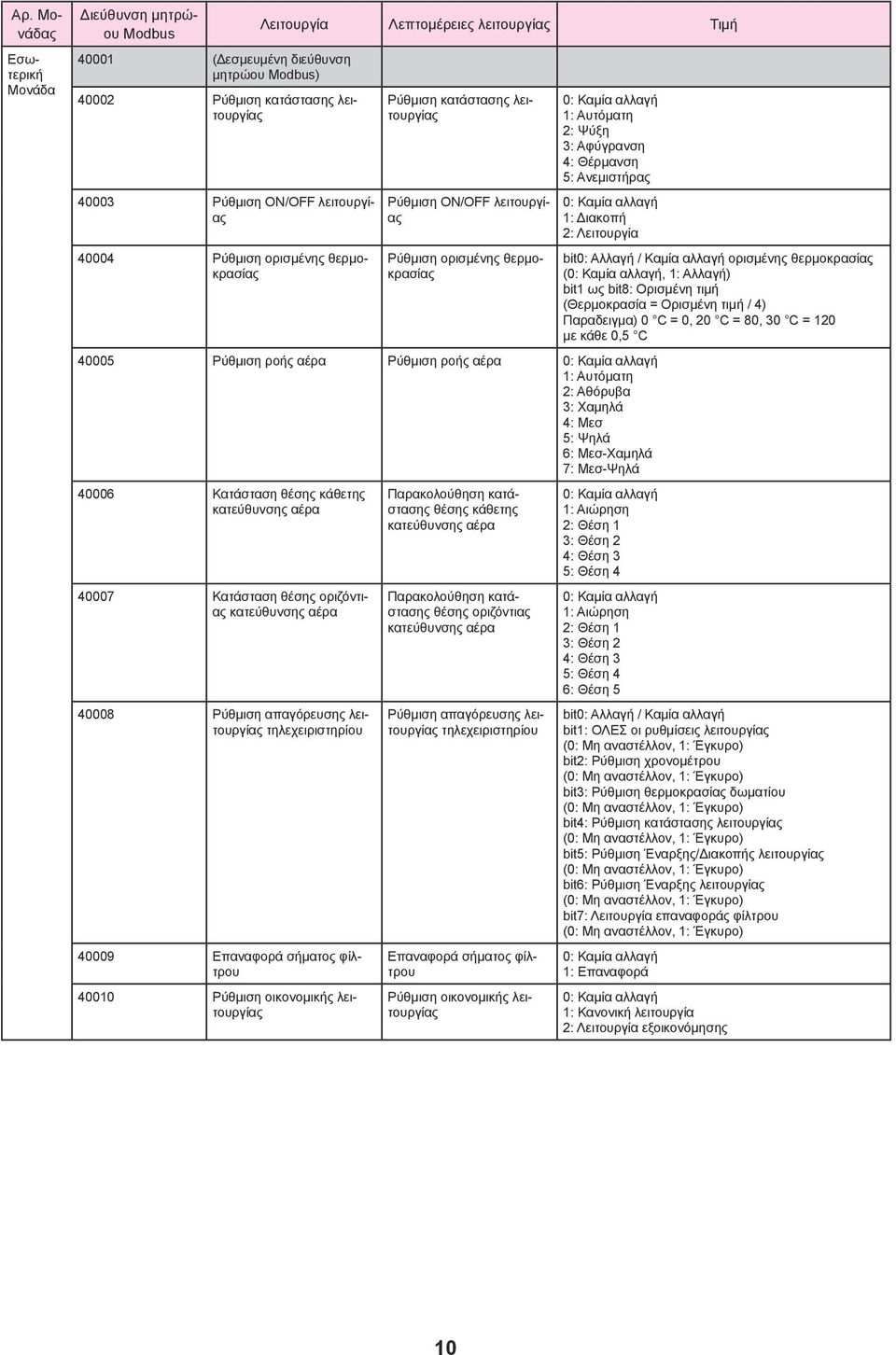

10 Αρ. Μονάδας Εσωτερική Μονάδα Διεύθυνση μητρώου ως (Δεσμευμένη διεύθυνση μητρώου ) Λειτουργία Λεπτομέρειες λειτουργίας Τιμή Κατάσταση λειτουργίας λειτουργίας Κατάσταση λειτουργίας ON/ OFF Κατάσταση ορισμένης θερμοκρασίας λειτουργίας ON/OFF ορισμένης θερμοκρασίας Κατάσταση ροής αέρα ροής αέρα Κατάσταση θερμοκρασίας εσωτερικού χώρου Παρακολούθηση σφάλματος Κατάσταση θέσης κάθετης Κατάσταση θέσης οριζόντιας Κατάσταση ρύθμισης απαγόρευσης λειτουργίας τηλεχειριστηρίου Κατάσταση σήματος φίλτρου Κατάσταση οικονομικής λειτουργίας Παρακολούθηση θερμοκρασίας εσωτερικού χώρου σφάλματος θέσης κάθετης θέσης οριζόντιας ρύθμισης απαγόρευσης λειτουργίας τηλεχειριστηρίου Παρακολούθηση σήματος φίλτρου οικονομικής λειτουργίας 1: Αυτόματη 2: Ψύξη 3: Αφύγρανση 4: Θέρμανση 5: Ανεμιστήρας 1: Διακοπή 2: Λειτουργία bit0 ως bit8: Ορισμένη τιμή Παραδειγμα) 0 C = 0, 20 C = 80, 30 C = 120 με κάθε 0,25 C 1: Αυτόματη 2: Αθόρυβα 3: Χαμηλά 4: Μεσ 5: Ψηλά 6: Μεσ-Χαμηλά 7: Μεσ-Ψηλά bit0 ως bit8: Ορισμένη τιμή Παραδειγμα) 0 C = 0, 20 C = 80, 30 C = 120 με κάθε 0,25 C bit0: Σφάλμα/Κανένα σφάλμα (0: Κανένα σφάλμα, 1: Σφάλμα) bit8 ως bit11: Υποδιαίρεση κωδικού σφάλματος bit12 ως bit15: Τμήμα κωδικού σφάλματος 1: Αιώρηση 2: Θέση 1 3: Θέση 2 4: Θέση 3 5: Θέση 4 1: Αιώρηση 2: Θέση 1 3: Θέση 2 4: Θέση 3 5: Θέση 4 6: Θέση 5 bit0: ΟΛΕΣ οι ρυθμίσεις λειτουργίας bit1: Ρύθμιση χρονομέτρου bit2: Ρύθμιση θερμοκρασίας δωματίου bit3: Ρύθμιση κατάστασης λειτουργίας bit4: Ρύθμιση Έναρξης/Διακοπής λειτουργίας bit5: Ρύθμιση Έναρξης λειτουργίας bit6: Λειτουργία επαναφοράς φίλτρου 0: Κανένα σήμα 1: Σήμα φίλτρου 1: Κανονική λειτουργία 2: Λειτουργία εξοικονόμησης 8

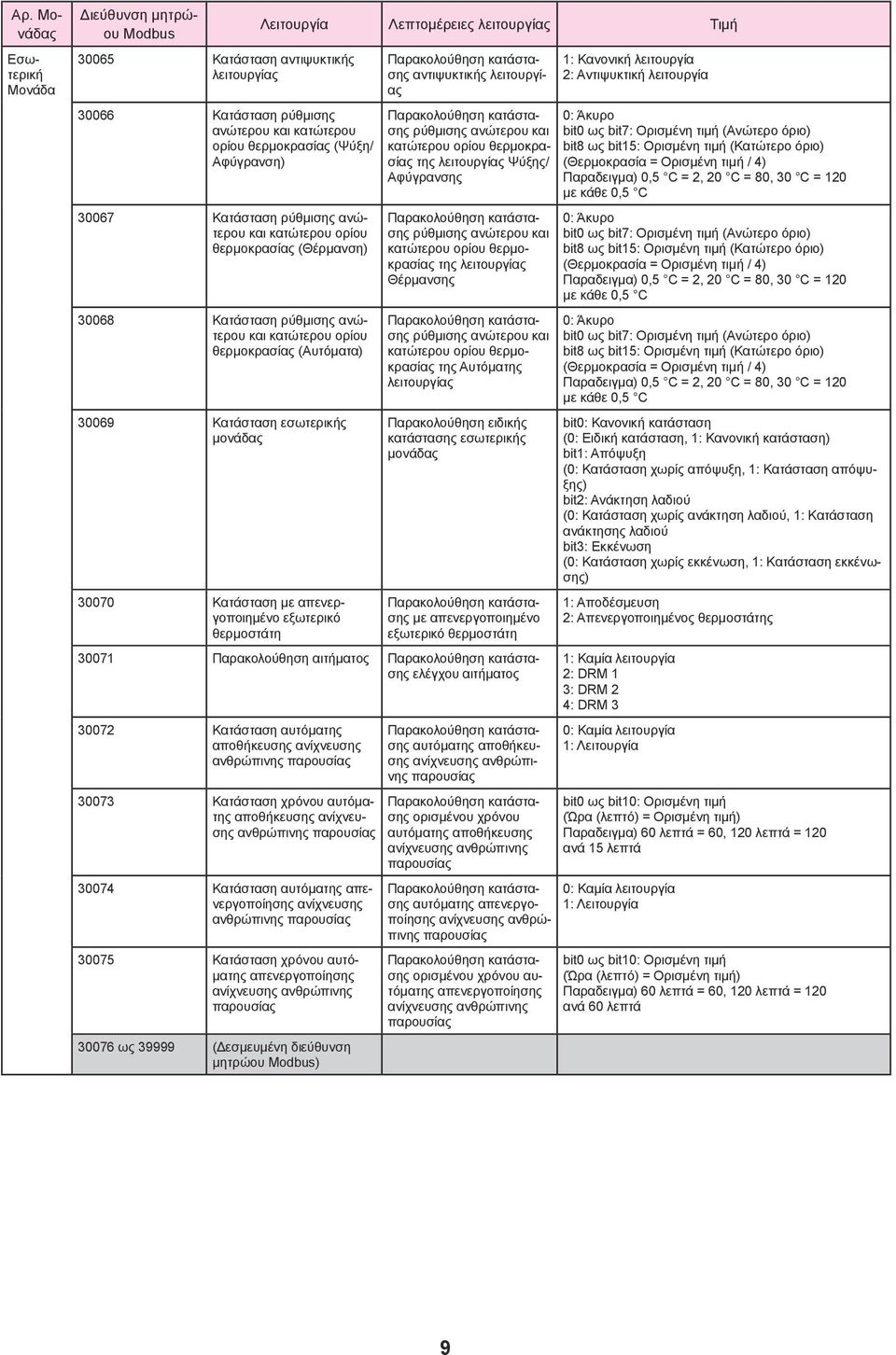

11 Αρ. Μονάδας Εσωτερική Μονάδα Διεύθυνση μητρώου Κατάσταση αντιψυκτικής λειτουργίας Κατάσταση ρύθμισης ανώτερου και κατώτερου ορίου θερμοκρασίας (Ψύξη/ Αφύγρανση) Κατάσταση ρύθμισης ανώτερου και κατώτερου ορίου θερμοκρασίας (Θέρμανση) Κατάσταση ρύθμισης ανώτερου και κατώτερου ορίου θερμοκρασίας (Αυτόματα) Κατάσταση εσωτερικής μονάδας Κατάσταση με απενεργοποιημένο εξωτερικό θερμοστάτη Λειτουργία Λεπτομέρειες λειτουργίας Τιμή αντιψυκτικής λειτουργίας ρύθμισης ανώτερου και κατώτερου ορίου θερμοκρασίας της λειτουργίας Ψύξης/ Αφύγρανσης ρύθμισης ανώτερου και κατώτερου ορίου θερμοκρασίας της λειτουργίας Θέρμανσης ρύθμισης ανώτερου και κατώτερου ορίου θερμοκρασίας της Αυτόματης λειτουργίας Παρακολούθηση ειδικής κατάστασης εσωτερικής μονάδας με απενεργοποιημένο εξωτερικό θερμοστάτη Παρακολούθηση αιτήματος ελέγχου αιτήματος Κατάσταση αυτόματης αποθήκευσης ανίχνευσης ανθρώπινης Κατάσταση χρόνου αυτόματης αποθήκευσης ανίχνευσης ανθρώπινης Κατάσταση αυτόματης απενεργοποίησης ανίχνευσης ανθρώπινης Κατάσταση χρόνου αυτόματης απενεργοποίησης ως (Δεσμευμένη διεύθυνση μητρώου ) αυτόματης αποθήκευσης ορισμένου χρόνου αυτόματης αποθήκευσης αυτόματης απενεργοποίησης ορισμένου χρόνου αυτόματης απενεργοποίησης 1: Κανονική λειτουργία 2: Αντιψυκτική λειτουργία bit0 ως bit7: Ορισμένη τιμή (Ανώτερο όριο) bit8 ως bit15: Ορισμένη τιμή (Κατώτερο όριο) bit0 ως bit7: Ορισμένη τιμή (Ανώτερο όριο) bit8 ως bit15: Ορισμένη τιμή (Κατώτερο όριο) bit0 ως bit7: Ορισμένη τιμή (Ανώτερο όριο) bit8 ως bit15: Ορισμένη τιμή (Κατώτερο όριο) bit0: Κανονική κατάσταση (0: Ειδική κατάσταση, 1: Κανονική κατάσταση) bit1: Απόψυξη (0: Κατάσταση χωρίς απόψυξη, 1: Κατάσταση απόψυξης) bit2: Ανάκτηση λαδιού (0: Κατάσταση χωρίς ανάκτηση λαδιού, 1: Κατάσταση ανάκτησης λαδιού bit3: Εκκένωση (0: Κατάσταση χωρίς εκκένωση, 1: Κατάσταση εκκένωσης) 1: Αποδέσμευση 2: Απενεργοποιημένος θερμοστάτης 1: Καμία λειτουργία 2: DRM 1 3: DRM 2 4: DRM 3 0: Καμία λειτουργία 1: Λειτουργία bit0 ως bit10: Ορισμένη τιμή (Ώρα (λεπτό) = Ορισμένη τιμή) Παραδειγμα) 60 λεπτά = 60, 120 λεπτά = 120 ανά 15 λεπτά 0: Καμία λειτουργία 1: Λειτουργία bit0 ως bit10: Ορισμένη τιμή (Ώρα (λεπτό) = Ορισμένη τιμή) Παραδειγμα) 60 λεπτά = 60, 120 λεπτά = 120 ανά 60 λεπτά 9

12 Αρ. Μονάδας Εσωτερική Μονάδα Διεύθυνση μητρώου (Δεσμευμένη διεύθυνση μητρώου ) Ρύθμιση κατάστασης λειτουργίας Ρύθμιση ON/OFF λειτουργίας Ρύθμιση ορισμένης θερμοκρασίας Λειτουργία Λεπτομέρειες λειτουργίας Τιμή Ρύθμιση κατάστασης λειτουργίας Ρύθμιση ON/OFF λειτουργίας Ρύθμιση ορισμένης θερμοκρασίας 1: Αυτόματη 2: Ψύξη 3: Αφύγρανση 4: Θέρμανση 5: Ανεμιστήρας 1: Διακοπή 2: Λειτουργία Ρύθμιση ροής αέρα Ρύθμιση ροής αέρα 1: Αυτόματη 2: Αθόρυβα 3: Χαμηλά 4: Μεσ 5: Ψηλά 6: Μεσ-Χαμηλά 7: Μεσ-Ψηλά Κατάσταση θέσης κάθετης Κατάσταση θέσης οριζόντιας Ρύθμιση απαγόρευσης λειτουργίας τηλεχειριστηρίου Επαναφορά σήματος φίλτρου Ρύθμιση οικονομικής λειτουργίας θέσης κάθετης θέσης οριζόντιας Ρύθμιση απαγόρευσης λειτουργίας τηλεχειριστηρίου Επαναφορά σήματος φίλτρου Ρύθμιση οικονομικής λειτουργίας bit0: Αλλαγή / Καμία αλλαγή ορισμένης θερμοκρασίας (, 1: Αλλαγή) bit1 ως bit8: Ορισμένη τιμή Παραδειγμα) 0 C = 0, 20 C = 80, 30 C = 120 1: Αιώρηση 2: Θέση 1 3: Θέση 2 4: Θέση 3 5: Θέση 4 1: Αιώρηση 2: Θέση 1 3: Θέση 2 4: Θέση 3 5: Θέση 4 6: Θέση 5 bit0: Αλλαγή / Καμία αλλαγή bit1: ΟΛΕΣ οι ρυθμίσεις λειτουργίας bit2: Ρύθμιση χρονομέτρου bit3: Ρύθμιση θερμοκρασίας δωματίου bit4: Ρύθμιση κατάστασης λειτουργίας bit5: Ρύθμιση Έναρξης/Διακοπής λειτουργίας bit6: Ρύθμιση Έναρξης λειτουργίας bit7: Λειτουργία επαναφοράς φίλτρου 1: Επαναφορά 1: Κανονική λειτουργία 2: Λειτουργία εξοικονόμησης 10

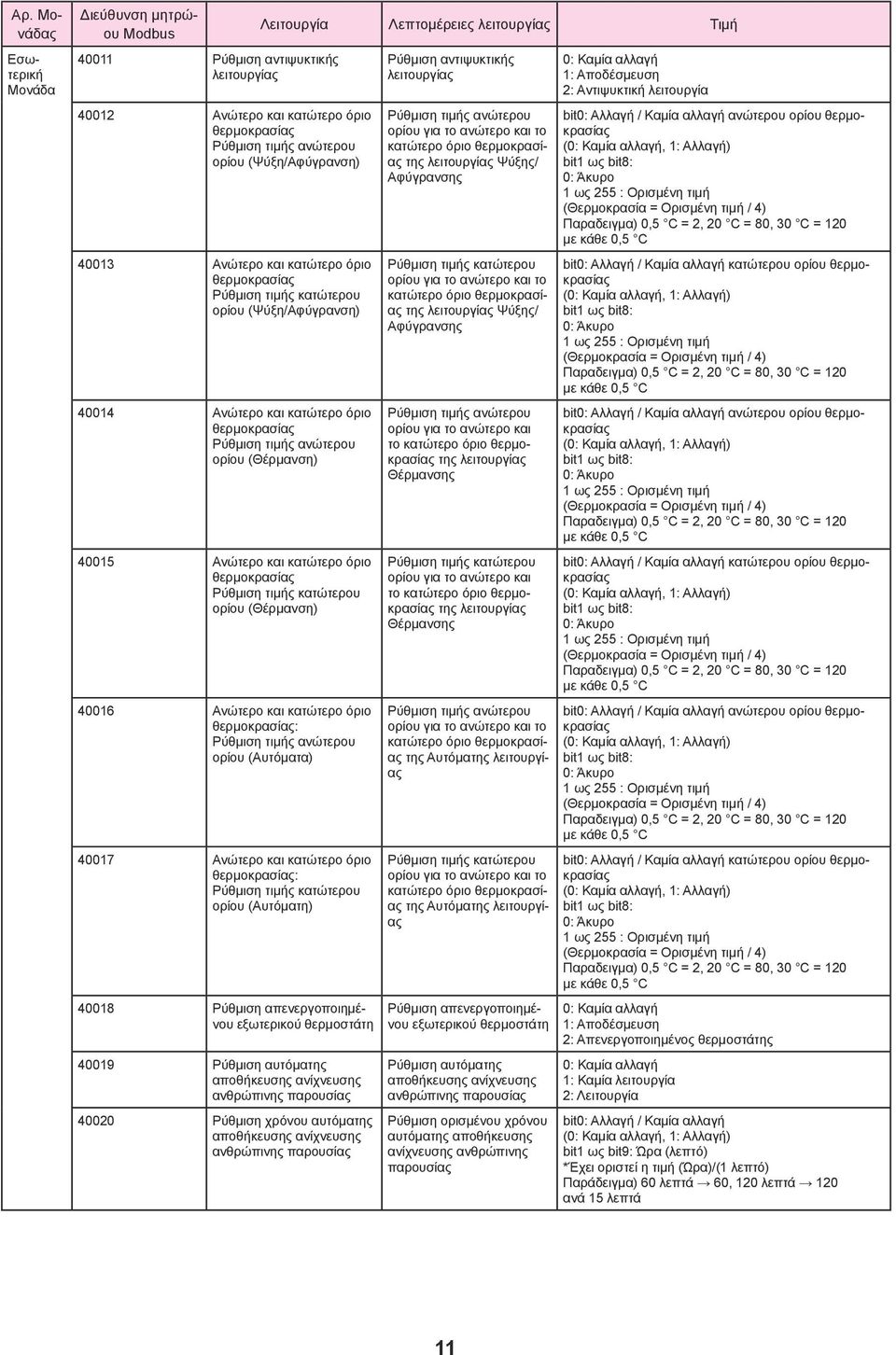

13 Αρ. Μονάδας Εσωτερική Μονάδα Διεύθυνση μητρώου Ρύθμιση αντιψυκτικής λειτουργίας Ανώτερο και κατώτερο όριο θερμοκρασίας Ρύθμιση τιμής ανώτερου ορίου (Ψύξη/Αφύγρανση) Ανώτερο και κατώτερο όριο θερμοκρασίας Ρύθμιση τιμής κατώτερου ορίου (Ψύξη/Αφύγρανση) Ανώτερο και κατώτερο όριο θερμοκρασίας Ρύθμιση τιμής ανώτερου ορίου (Θέρμανση) Ανώτερο και κατώτερο όριο θερμοκρασίας Ρύθμιση τιμής κατώτερου ορίου (Θέρμανση) Ανώτερο και κατώτερο όριο θερμοκρασίας: Ρύθμιση τιμής ανώτερου ορίου (Αυτόματα) Ανώτερο και κατώτερο όριο θερμοκρασίας: Ρύθμιση τιμής κατώτερου ορίου (Αυτόματη) Ρύθμιση απενεργοποιημένου εξωτερικού θερμοστάτη Ρύθμιση αυτόματης αποθήκευσης ανίχνευσης ανθρώπινης Ρύθμιση χρόνου αυτόματης αποθήκευσης ανίχνευσης ανθρώπινης Λειτουργία Λεπτομέρειες λειτουργίας Τιμή Ρύθμιση αντιψυκτικής λειτουργίας Ρύθμιση τιμής ανώτερου ορίου για το ανώτερο και το κατώτερο όριο θερμοκρασίας της λειτουργίας Ψύξης/ Αφύγρανσης Ρύθμιση τιμής κατώτερου ορίου για το ανώτερο και το κατώτερο όριο θερμοκρασίας της λειτουργίας Ψύξης/ Αφύγρανσης Ρύθμιση τιμής ανώτερου ορίου για το ανώτερο και το κατώτερο όριο θερμοκρασίας της λειτουργίας Θέρμανσης Ρύθμιση τιμής κατώτερου ορίου για το ανώτερο και το κατώτερο όριο θερμοκρασίας της λειτουργίας Θέρμανσης Ρύθμιση τιμής ανώτερου ορίου για το ανώτερο και το κατώτερο όριο θερμοκρασίας της Αυτόματης λειτουργίας Ρύθμιση τιμής κατώτερου ορίου για το ανώτερο και το κατώτερο όριο θερμοκρασίας της Αυτόματης λειτουργίας Ρύθμιση απενεργοποιημένου εξωτερικού θερμοστάτη Ρύθμιση αυτόματης αποθήκευσης ανίχνευσης ανθρώπινης Ρύθμιση ορισμένου χρόνου αυτόματης αποθήκευσης 1: Αποδέσμευση 2: Αντιψυκτική λειτουργία bit0: Αλλαγή / Καμία αλλαγή ανώτερου ορίου θερμοκρασίας (, 1: Αλλαγή) bit1 ως bit8: 1 ως 255 : Ορισμένη τιμή bit0: Αλλαγή / Καμία αλλαγή κατώτερου ορίου θερμοκρασίας (, 1: Αλλαγή) bit1 ως bit8: 1 ως 255 : Ορισμένη τιμή bit0: Αλλαγή / Καμία αλλαγή ανώτερου ορίου θερμοκρασίας (, 1: Αλλαγή) bit1 ως bit8: 1 ως 255 : Ορισμένη τιμή bit0: Αλλαγή / Καμία αλλαγή κατώτερου ορίου θερμοκρασίας (, 1: Αλλαγή) bit1 ως bit8: 1 ως 255 : Ορισμένη τιμή bit0: Αλλαγή / Καμία αλλαγή ανώτερου ορίου θερμοκρασίας (, 1: Αλλαγή) bit1 ως bit8: 1 ως 255 : Ορισμένη τιμή bit0: Αλλαγή / Καμία αλλαγή κατώτερου ορίου θερμοκρασίας (, 1: Αλλαγή) bit1 ως bit8: 1 ως 255 : Ορισμένη τιμή 1: Αποδέσμευση 2: Απενεργοποιημένος θερμοστάτης 1: Καμία λειτουργία 2: Λειτουργία bit0: Αλλαγή / Καμία αλλαγή (, 1: Αλλαγή) bit1 ως bit9: Ώρα (λεπτό) *Έχει οριστεί η τιμή (Ώρα)/(1 λεπτό) Παράδειγμα) 60 λεπτά 60, 120 λεπτά 120 ανά 15 λεπτά 11
