ΤΙΜΟΛΟΓΙΟ ΜΕΛΕΤΗΣ. Αρθρο 1 (Ν) Εγκαταστάσεις ύδρευσης και διανοµής νερού χρήσης (Για αναθ. Υ Ρ %, Υ Ρ % )

Transcript

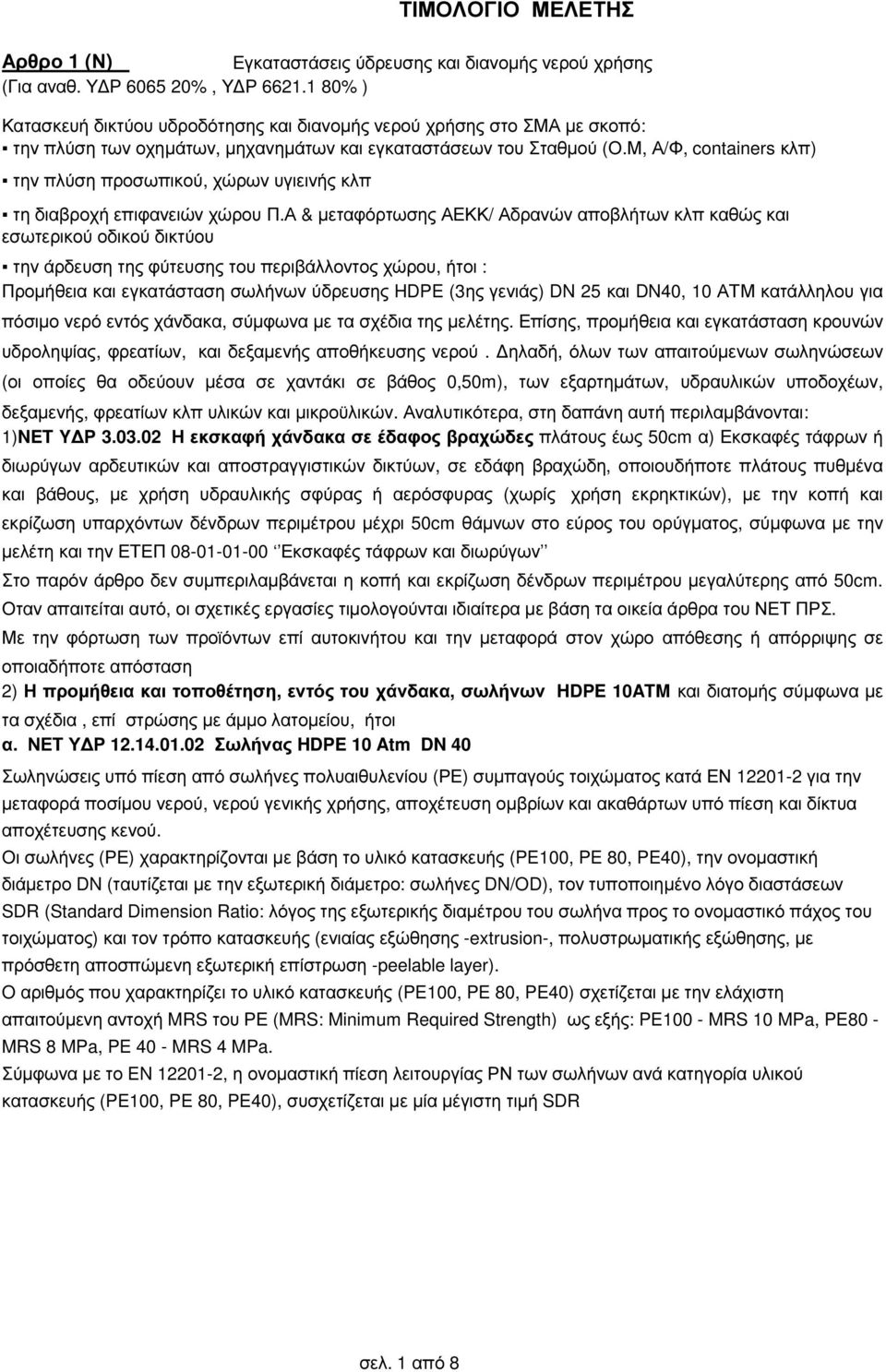

1 ΤΙΜΟΛΟΓΙΟ ΜΕΛΕΤΗΣ Αρθρο 1 (Ν) Εγκαταστάσεις ύδρευσης και διανοµής νερού χρήσης (Για αναθ. Υ Ρ %, Υ Ρ % ) Κατασκευή δικτύου υδροδότησης και διανοµής νερού χρήσης στο ΣΜΑ µε σκοπό: την πλύση των οχηµάτων, µηχανηµάτων και εγκαταστάσεων του Σταθµού (Ο.Μ, Α/Φ, containers κλπ) την πλύση προσωπικού, χώρων υγιεινής κλπ τη διαβροχή επιφανειών χώρου Π.Α & µεταφόρτωσης ΑΕΚΚ/ Αδρανών αποβλήτων κλπ καθώς και εσωτερικού οδικού δικτύου την άρδευση της φύτευσης του περιβάλλοντος χώρου, ήτοι : Προµήθεια και εγκατάσταση σωλήνων ύδρευσης HDPE (3ης γενιάς) DN 25 και DN40, 10 ΑΤΜ κατάλληλου για πόσιµο νερό εντός χάνδακα, σύµφωνα µε τα σχέδια της µελέτης. Επίσης, προµήθεια και εγκατάσταση κρουνών υδροληψίας, φρεατίων, και δεξαµενής αποθήκευσης νερού. ηλαδή, όλων των απαιτούµενων σωληνώσεων (οι οποίες θα οδεύουν µέσα σε χαντάκι σε βάθος 0,50m), των εξαρτηµάτων, υδραυλικών υποδοχέων, δεξαµενής, φρεατίων κλπ υλικών και µικροϋλικών. Αναλυτικότερα, στη δαπάνη αυτή περιλαµβάνονται: 1)NET Y Ρ Η εκσκαφή χάνδακα σε έδαφος βραχώδες πλάτους έως 50cm α) Εκσκαφές τάφρων ή διωρύγων αρδευτικών και αποστραγγιστικών δικτύων, σε εδάφη βραχώδη, οποιουδήποτε πλάτους πυθµένα και βάθους, µε χρήση υδραυλικής σφύρας ή αερόσφυρας (χωρίς χρήση εκρηκτικών), µε την κοπή και εκρίζωση υπαρχόντων δένδρων περιµέτρου µέχρι 50cm θάµνων στο εύρος του ορύγµατος, σύµφωνα µε την µελέτη και την ΕΤΕΠ Εκσκαφές τάφρων και διωρύγων Στο παρόν άρθρο δεν συµπεριλαµβάνεται η κοπή και εκρίζωση δένδρων περιµέτρου µεγαλύτερης από 50cm. Οταν απαιτείται αυτό, οι σχετικές εργασίες τιµολογούνται ιδιαίτερα µε βάση τα οικεία άρθρα του ΝΕΤ ΠΡΣ. Με την φόρτωση των προϊόντων επί αυτοκινήτου και την µεταφορά στον χώρο απόθεσης ή απόρριψης σε οποιαδήποτε απόσταση 2) Η προµήθεια και τοποθέτηση, εντός του χάνδακα, σωλήνων HDPE 10ATM και διατοµής σύµφωνα µε τα σχέδια, επί στρώσης µε άµµο λατοµείου, ήτοι α. ΝΕΤ Υ Ρ Σωλήνας HDPE 10 Atm DN 40 Σωληνώσεις υπό πίεση από σωλήνες πολυαιθυλενίου (ΡΕ) συµπαγούς τοιχώµατος κατά ΕΝ για την µεταφορά ποσίµου νερού, νερού γενικής χρήσης, αποχέτευση οµβρίων και ακαθάρτων υπό πίεση και δίκτυα αποχέτευσης κενού. Οι σωλήνες (ΡΕ) χαρακτηρίζονται µε βάση το υλικό κατασκευής (PE100, PE 80, PE40), την ονοµαστική διάµετρο DN (ταυτίζεται µε την εξωτερική διάµετρο: σωλήνες DN/OD), τον τυποποιηµένο λόγο διαστάσεων SDR (Standard Dimension Ratio: λόγος της εξωτερικής διαµέτρου του σωλήνα προς το ονοµαστικό πάχος του τοιχώµατος) και τον τρόπο κατασκευής (ενιαίας εξώθησης -extrusion-, πολυστρωµατικής εξώθησης, µε πρόσθετη αποσπώµενη εξωτερική επίστρωση -peelable layer). O αριθµός που χαρακτηρίζει το υλικό κατασκευής (PE100, PE 80, PE40) σχετίζεται µε την ελάχιστη απαιτούµενη αντοχή MRS του ΡΕ (MRS: Minimum Required Strength) ως εξής: PE100 - MRS 10 MPa, PE80 - MRS 8 MPa, PE 40 - MRS 4 MPa. Σύµφωνα µε το EN , η ονοµαστική πίεση λειτουργίας ΡΝ των σωλήνων ανά κατηγορία υλικού κατασκευής (PE100, PE 80, PE40), συσχετίζεται µε µία µέγιστη τιµή SDR σελ. 1 από 8

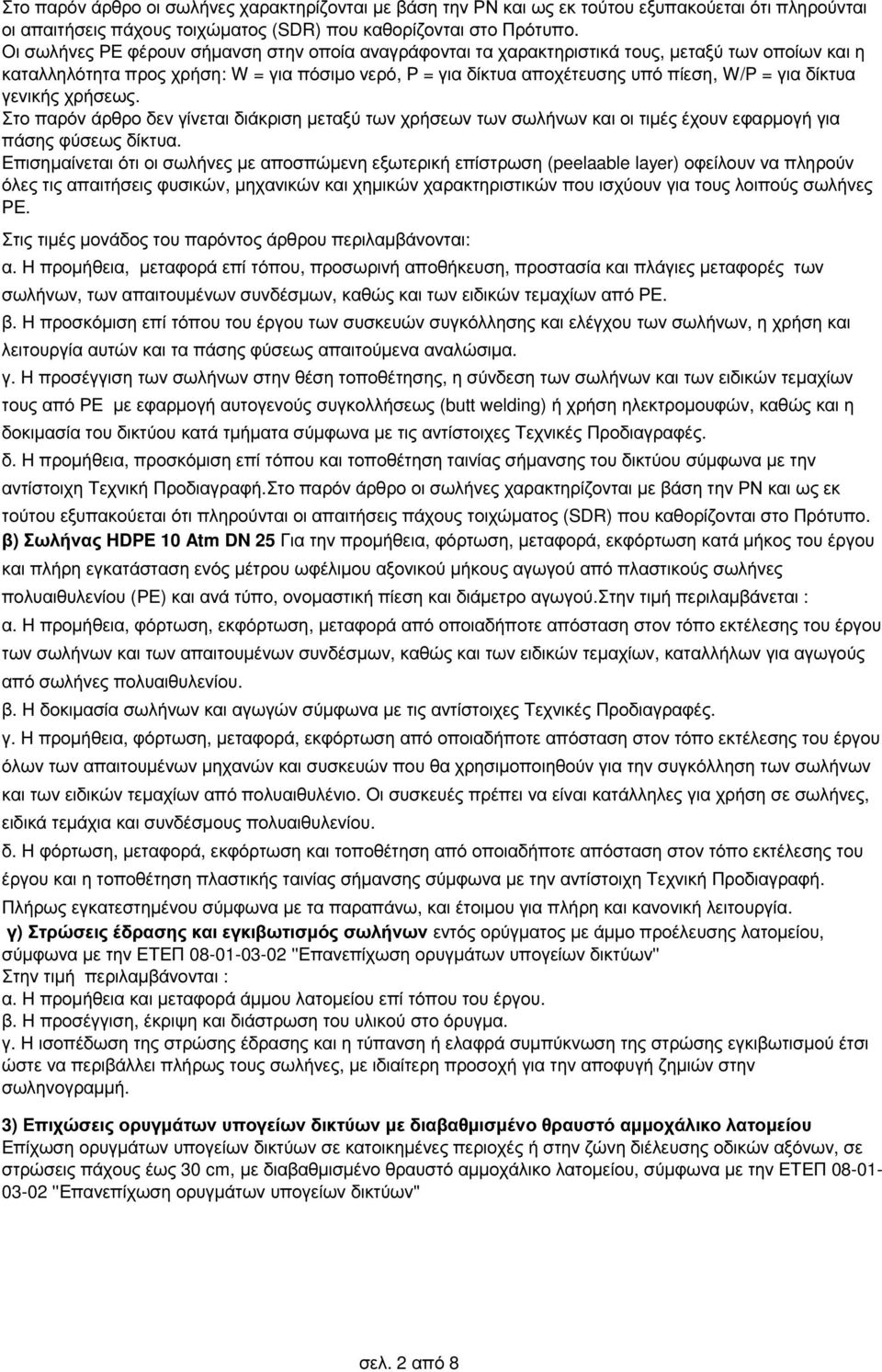

2 Στο παρόν άρθρο οι σωλήνες χαρακτηρίζονται µε βάση την ΡΝ και ως εκ τούτου εξυπακούεται ότι πληρούνται οι απαιτήσεις πάχους τοιχώµατος (SDR) που καθορίζονται στο Πρότυπο. Οι σωλήνες ΡΕ φέρουν σήµανση στην οποία αναγράφονται τα χαρακτηριστικά τους, µεταξύ των οποίων και η καταλληλότητα προς χρήση: W = για πόσιµο νερό, Ρ = για δίκτυα αποχέτευσης υπό πίεση, W/P = για δίκτυα γενικής χρήσεως. Στο παρόν άρθρο δεν γίνεται διάκριση µεταξύ των χρήσεων των σωλήνων και οι τιµές έχουν εφαρµογή για πάσης φύσεως δίκτυα. Επισηµαίνεται ότι οι σωλήνες µε αποσπώµενη εξωτερική επίστρωση (peelaable layer) οφείλουν να πληρούν όλες τις απαιτήσεις φυσικών, µηχανικών και χηµικών χαρακτηριστικών που ισχύουν για τους λοιπούς σωλήνες ΡΕ. Στις τιµές µονάδος του παρόντος άρθρου περιλαµβάνονται: α. Η προµήθεια, µεταφορά επί τόπου, προσωρινή αποθήκευση, προστασία και πλάγιες µεταφορές των σωλήνων, των απαιτουµένων συνδέσµων, καθώς και των ειδικών τεµαχίων από ΡΕ. β. Η προσκόµιση επί τόπου του έργου των συσκευών συγκόλλησης και ελέγχου των σωλήνων, η χρήση και λειτουργία αυτών και τα πάσης φύσεως απαιτούµενα αναλώσιµα. γ. Η προσέγγιση των σωλήνων στην θέση τοποθέτησης, η σύνδεση των σωλήνων και των ειδικών τεµαχίων τους από ΡΕ µε εφαρµογή αυτογενούς συγκολλήσεως (butt welding) ή χρήση ηλεκτροµουφών, καθώς και η δοκιµασία του δικτύου κατά τµήµατα σύµφωνα µε τις αντίστοιχες Τεχνικές Προδιαγραφές. δ. Η προµήθεια, προσκόµιση επί τόπου και τοποθέτηση ταινίας σήµανσης του δικτύου σύµφωνα µε την αντίστοιχη Τεχνική Προδιαγραφή.Στο παρόν άρθρο οι σωλήνες χαρακτηρίζονται µε βάση την ΡΝ και ως εκ τούτου εξυπακούεται ότι πληρούνται οι απαιτήσεις πάχους τοιχώµατος (SDR) που καθορίζονται στο Πρότυπο. β) Σωλήνας HDPE 10 Atm DN 25 Για την προµήθεια, φόρτωση, µεταφορά, εκφόρτωση κατά µήκος του έργου και πλήρη εγκατάσταση ενός µέτρου ωφέλιµου αξονικού µήκους αγωγού από πλαστικούς σωλήνες πολυαιθυλενίου (ΡΕ) και ανά τύπο, ονοµαστική πίεση και διάµετρο αγωγού.στην τιµή περιλαµβάνεται : α. Η προµήθεια, φόρτωση, εκφόρτωση, µεταφορά από οποιαδήποτε απόσταση στον τόπο εκτέλεσης του έργου των σωλήνων και των απαιτουµένων συνδέσµων, καθώς και των ειδικών τεµαχίων, καταλλήλων για αγωγούς από σωλήνες πολυαιθυλενίου. β. Η δοκιµασία σωλήνων και αγωγών σύµφωνα µε τις αντίστοιχες Τεχνικές Προδιαγραφές. γ. Η προµήθεια, φόρτωση, µεταφορά, εκφόρτωση από οποιαδήποτε απόσταση στον τόπο εκτέλεσης του έργου όλων των απαιτουµένων µηχανών και συσκευών που θα χρησιµοποιηθούν για την συγκόλληση των σωλήνων και των ειδικών τεµαχίων από πολυαιθυλένιο. Οι συσκευές πρέπει να είναι κατάλληλες για χρήση σε σωλήνες, ειδικά τεµάχια και συνδέσµους πολυαιθυλενίου. δ. Η φόρτωση, µεταφορά, εκφόρτωση και τοποθέτηση από οποιαδήποτε απόσταση στον τόπο εκτέλεσης του έργου και η τοποθέτηση πλαστικής ταινίας σήµανσης σύµφωνα µε την αντίστοιχη Τεχνική Προδιαγραφή. Πλήρως εγκατεστηµένου σύµφωνα µε τα παραπάνω, και έτοιµου για πλήρη και κανονική λειτουργία. γ) Στρώσεις έδρασης και εγκιβωτισµός σωλήνων εντός ορύγµατος µε άµµο προέλευσης λατοµείου, σύµφωνα µε την ΕΤΕΠ ''Επανεπίχωση ορυγµάτων υπογείων δικτύων'' Στην τιµή περιλαµβάνονται : α. Η προµήθεια και µεταφορά άµµου λατοµείου επί τόπου του έργου. β. Η προσέγγιση, έκριψη και διάστρωση του υλικού στο όρυγµα. γ. Η ισοπέδωση της στρώσης έδρασης και η τύπανση ή ελαφρά συµπύκνωση της στρώσης εγκιβωτισµού έτσι ώστε να περιβάλλει πλήρως τους σωλήνες, µε ιδιαίτερη προσοχή για την αποφυγή ζηµιών στην σωληνογραµµή. 3) Επιχώσεις ορυγµάτων υπογείων δικτύων µε διαβαθµισµένο θραυστό αµµοχάλικο λατοµείου Επίχωση ορυγµάτων υπογείων δικτύων σε κατοικηµένες περιοχές ή στην ζώνη διέλευσης οδικών αξόνων, σε στρώσεις πάχους έως 30 cm, µε διαβαθµισµένο θραυστό αµµοχάλικο λατοµείου, σύµφωνα µε την ΕΤΕΠ ''Επανεπίχωση ορυγµάτων υπογείων δικτύων'' σελ. 2 από 8

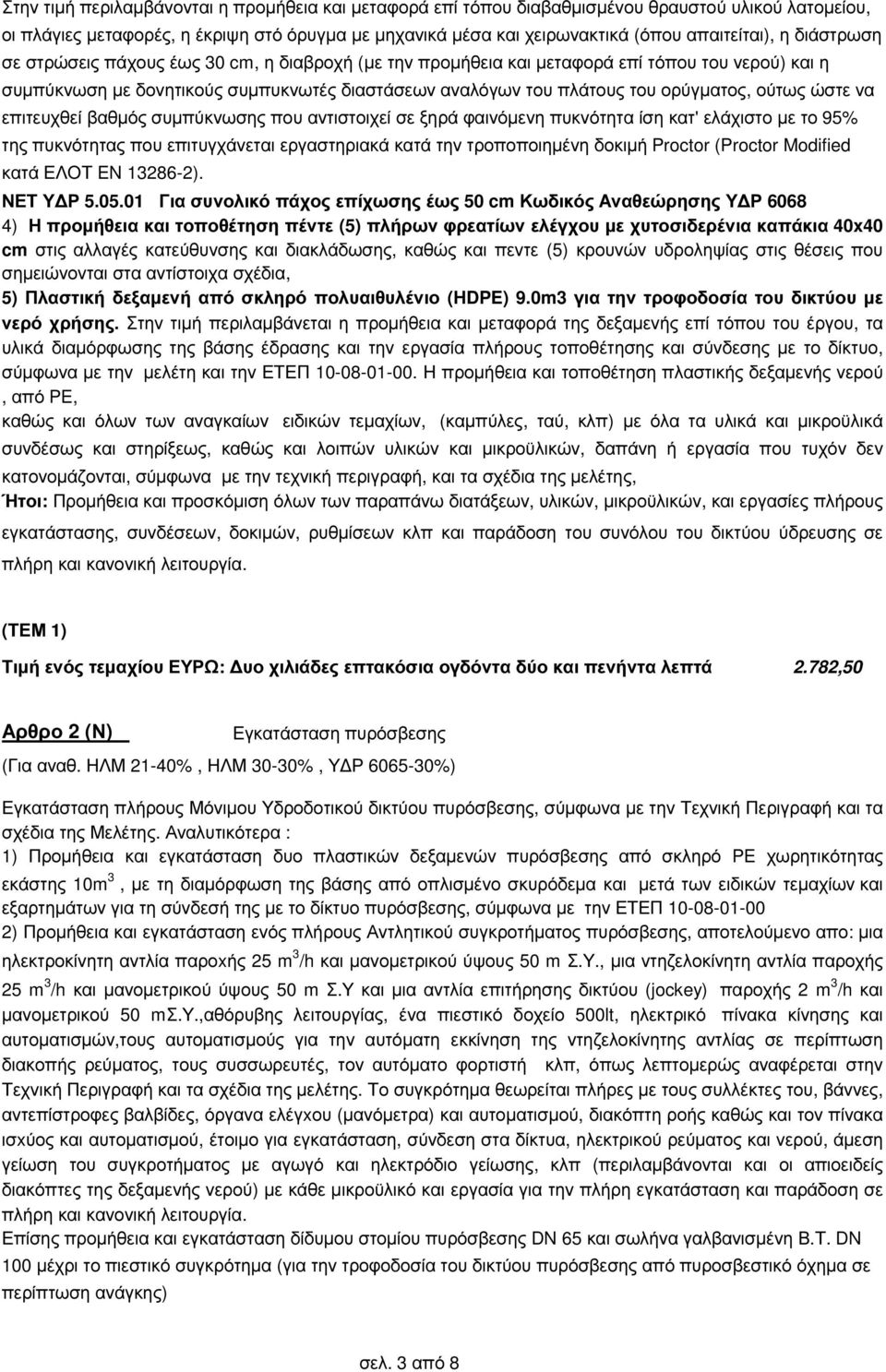

3 Στην τιµή περιλαµβάνονται η προµήθεια και µεταφορά επί τόπου διαβαθµισµένου θραυστού υλικού λατοµείου, οι πλάγιες µεταφορές, η έκριψη στό όρυγµα µε µηχανικά µέσα και χειρωνακτικά (όπου απαιτείται), η διάστρωση σε στρώσεις πάχους έως 30 cm, η διαβροχή (µε την προµήθεια και µεταφορά επί τόπου του νερού) και η συµπύκνωση µε δονητικούς συµπυκνωτές διαστάσεων αναλόγων του πλάτους του ορύγµατος, ούτως ώστε να επιτευχθεί βαθµός συµπύκνωσης που αντιστοιχεί σε ξηρά φαινόµενη πυκνότητα ίση κατ' ελάχιστο µε το 95% της πυκνότητας που επιτυγχάνεται εργαστηριακά κατά την τροποποιηµένη δοκιµή Proctor (Proctor Modified κατά ΕΛΟΤ EN ). ΝΕΤ Υ Ρ Για συνολικό πάχος επίχωσης έως 50 cm Κωδικός Αναθεώρησης Υ Ρ ) Η προµήθεια και τοποθέτηση πέντε (5) πλήρων φρεατίων ελέγχου µε χυτοσιδερένια καπάκια 40x40 cm στις αλλαγές κατεύθυνσης και διακλάδωσης, καθώς και πεντε (5) κρουνών υδροληψίας στις θέσεις που σηµειώνονται στα αντίστοιχα σχέδια, 5) Πλαστική δεξαµενή από σκληρό πολυαιθυλένιο (ΗDPE) 9.0m3 για την τροφοδοσία του δικτύου µε νερό χρήσης. Στην τιµή περιλαµβάνεται η προµήθεια και µεταφορά της δεξαµενής επί τόπου του έργου, τα υλικά διαµόρφωσης της βάσης έδρασης και την εργασία πλήρους τοποθέτησης και σύνδεσης µε το δίκτυο, σύµφωνα µε την µελέτη και την ΕΤΕΠ Η προµήθεια και τοποθέτηση πλαστικής δεξαµενής νερού, από PE, καθώς και όλων των αναγκαίων ειδικών τεµαχίων, (καµπύλες, ταύ, κλπ) µε όλα τα υλικά και µικροϋλικά συνδέσως και στηρίξεως, καθώς και λοιπών υλικών και µικροϋλικών, δαπάνη ή εργασία που τυχόν δεν κατονοµάζονται, σύµφωνα µε την τεχνική περιγραφή, και τα σχέδια της µελέτης, Ήτοι: Προµήθεια και προσκόµιση όλων των παραπάνω διατάξεων, υλικών, µικροϋλικών, και εργασίες πλήρους εγκατάστασης, συνδέσεων, δοκιµών, ρυθµίσεων κλπ και παράδοση του συνόλου του δικτύου ύδρευσης σε πλήρη και κανονική λειτουργία. (ΤΕΜ 1) Τιµή ενός τεµαχίου ΕΥΡΩ: υο χιλιάδες επτακόσια ογδόντα δύο και πενήντα λεπτά 2.782,50 Αρθρο 2 (Ν) (Για αναθ. ΗΛΜ 21-40%, ΗΛΜ 30-30%, Υ Ρ %) εκάστης 10m 3, µε τη διαµόρφωση της βάσης από οπλισµένο σκυρόδεµα και µετά των ειδικών τεµαχίων και εξαρτηµάτων για τη σύνδεσή της µε το δίκτυο πυρόσβεσης, σύµφωνα µε την ΕΤΕΠ ) Προµήθεια και εγκατάσταση ενός πλήρους Αντλητικού συγκροτήµατος πυρόσβεσης, αποτελούµενο απο: µια ηλεκτροκίνητη αντλία παροxής 25 m 3 /h και µανοµετρικού ύψους 50 m Σ.Υ., µια ντηζελοκίνητη αντλία παροχής 25 m 3 /h και µανοµετρικού ύψους 50 m Σ.Υ και µια αντλία επιτήρησης δικτύου (jockey) παροχής 2 m 3 /h και µανοµετρικού 50 mσ.υ.,αθόρυβης λειτουργίας, ένα πιεστικό δοχείο 500lt, ηλεκτρικό πίνακα κίνησης και αυτοµατισµών,τους αυτοµατισµούς για την αυτόµατη εκκίνηση της ντηζελοκίνητης αντλίας σε περίπτωση διακοπής ρεύµατος, τους συσσωρευτές, τον αυτόµατο φορτιστή κλπ, όπως λεπτοµερώς αναφέρεται στην Τεχνική Περιγραφή και τα σχέδια της µελέτης. Το συγκρότηµα θεωρείται πλήρες µε τους συλλέκτες του, βάννες, αντεπίστροφες βαλβίδες, όργανα ελέγxου (µανόµετρα) και αυτοµατισµού, διακόπτη ροής καθώς και τον πίνακα ισxύος και αυτοµατισµού, έτοιµο για εγκατάσταση, σύνδεση στα δίκτυα, ηλεκτρικού ρεύµατος και νερού, άµεση γείωση του συγκροτήµατος µε αγωγό και ηλεκτρόδιο γείωσης, κλπ (περιλαµβάνονται και οι απιοειδείς διακόπτες της δεξαµενής νερού) µε κάθε µικροϋλικό και εργασία για την πλήρη εγκατάσταση και παράδοση σε πλήρη και κανονική λειτουργία. Επίσης προµήθεια και εγκατάσταση δίδυµου στοµίου πυρόσβεσης DN 65 και σωλήνα γαλβανισµένη Β.Τ. DN 100 µέχρι το πιεστικό συγκρότηµα (για την τροφοδοσία του δικτύου πυρόσβεσης από πυροσβεστικό όχηµα σε περίπτωση ανάγκης) Εγκατάσταση πυρόσβεσης Εγκατάσταση πλήρους Μόνιµου Υδροδοτικού δικτύου πυρόσβεσης, σύµφωνα µε την Τεχνική Περιγραφή και τα σχέδια της Μελέτης. Αναλυτικότερα : 1) Προµήθεια και εγκατάσταση δυο πλαστικών δεξαµενών πυρόσβεσης από σκληρό PE χωρητικότητας σελ. 3 από 8

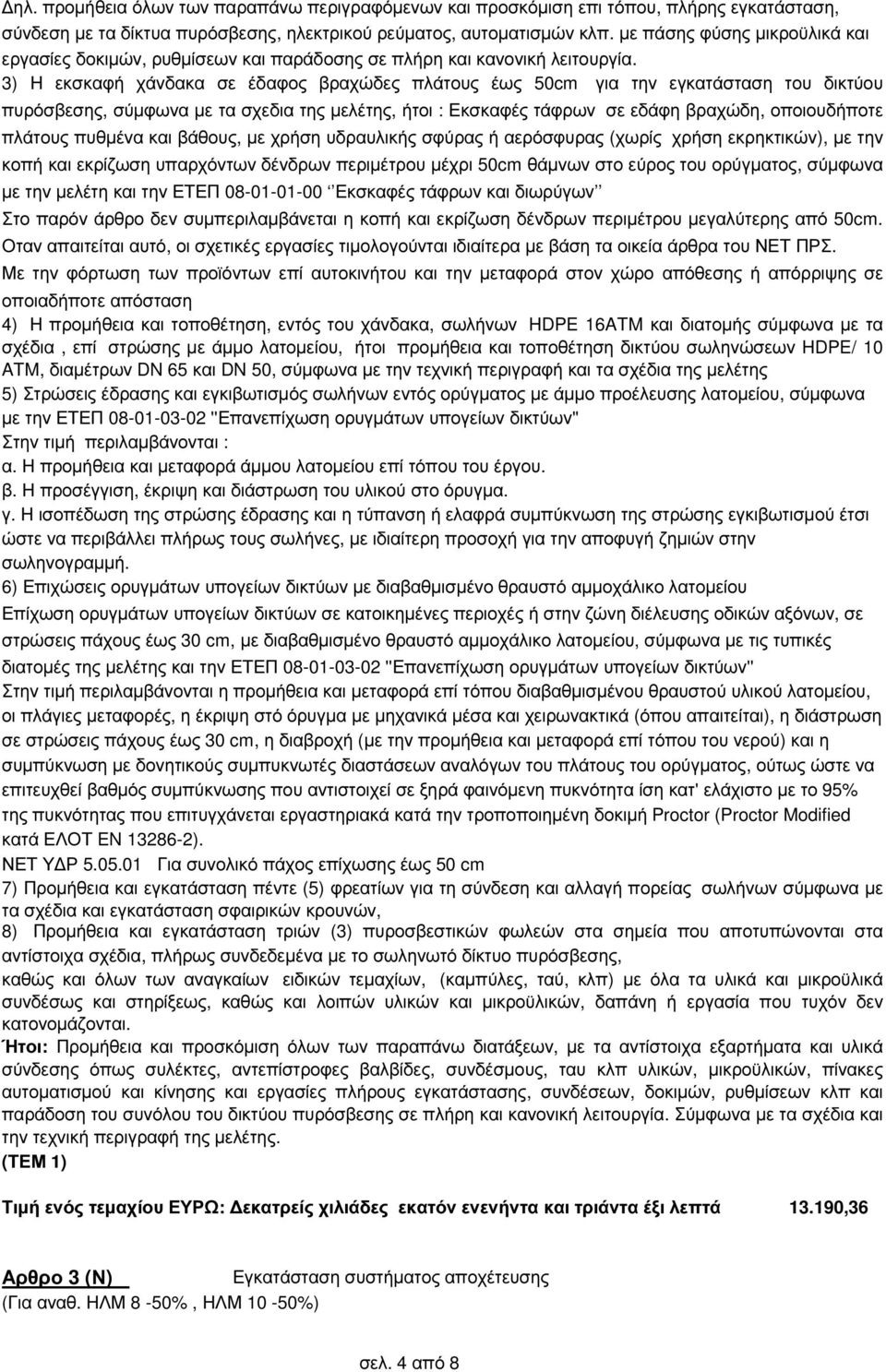

4 ηλ. προµήθεια όλων των παραπάνω περιγραφόµενων και προσκόµιση επι τόπου, πλήρης εγκατάσταση, σύνδεση µε τα δίκτυα πυρόσβεσης, ηλεκτρικού ρεύµατος, αυτοµατισµών κλπ. µε πάσης φύσης µικροϋλικά και εργασίες δοκιµών, ρυθµίσεων και παράδοσης σε πλήρη και κανονική λειτουργία. 3) Η εκσκαφή χάνδακα σε έδαφος βραχώδες πλάτους έως 50cm για την εγκατάσταση του δικτύου πυρόσβεσης, σύµφωνα µε τα σχεδια της µελέτης, ήτοι : Εκσκαφές τάφρων σε εδάφη βραχώδη, οποιουδήποτε πλάτους πυθµένα και βάθους, µε χρήση υδραυλικής σφύρας ή αερόσφυρας (χωρίς χρήση εκρηκτικών), µε την κοπή και εκρίζωση υπαρχόντων δένδρων περιµέτρου µέχρι 50cm θάµνων στο εύρος του ορύγµατος, σύµφωνα µε την µελέτη και την ΕΤΕΠ Εκσκαφές τάφρων και διωρύγων Στο παρόν άρθρο δεν συµπεριλαµβάνεται η κοπή και εκρίζωση δένδρων περιµέτρου µεγαλύτερης από 50cm. Οταν απαιτείται αυτό, οι σχετικές εργασίες τιµολογούνται ιδιαίτερα µε βάση τα οικεία άρθρα του ΝΕΤ ΠΡΣ. Με την φόρτωση των προϊόντων επί αυτοκινήτου και την µεταφορά στον χώρο απόθεσης ή απόρριψης σε οποιαδήποτε απόσταση 4) Η προµήθεια και τοποθέτηση, εντός του χάνδακα, σωλήνων HDPE 16ATM και διατοµής σύµφωνα µε τα σχέδια, επί στρώσης µε άµµο λατοµείου, ήτοι προµήθεια και τοποθέτηση δικτύου σωληνώσεων HDPE/ 10 ATM, διαµέτρων DN 65 και DN 50, σύµφωνα µε την τεχνική περιγραφή και τα σχέδια της µελέτης 5) Στρώσεις έδρασης και εγκιβωτισµός σωλήνων εντός ορύγµατος µε άµµο προέλευσης λατοµείου, σύµφωνα µε την ΕΤΕΠ ''Επανεπίχωση ορυγµάτων υπογείων δικτύων'' Στην τιµή περιλαµβάνονται : α. Η προµήθεια και µεταφορά άµµου λατοµείου επί τόπου του έργου. β. Η προσέγγιση, έκριψη και διάστρωση του υλικού στο όρυγµα. γ. Η ισοπέδωση της στρώσης έδρασης και η τύπανση ή ελαφρά συµπύκνωση της στρώσης εγκιβωτισµού έτσι ώστε να περιβάλλει πλήρως τους σωλήνες, µε ιδιαίτερη προσοχή για την αποφυγή ζηµιών στην σωληνογραµµή. 6) Επιχώσεις ορυγµάτων υπογείων δικτύων µε διαβαθµισµένο θραυστό αµµοχάλικο λατοµείου Επίχωση ορυγµάτων υπογείων δικτύων σε κατοικηµένες περιοχές ή στην ζώνη διέλευσης οδικών αξόνων, σε στρώσεις πάχους έως 30 cm, µε διαβαθµισµένο θραυστό αµµοχάλικο λατοµείου, σύµφωνα µε τις τυπικές διατοµές της µελέτης και την ΕΤΕΠ ''Επανεπίχωση ορυγµάτων υπογείων δικτύων'' Στην τιµή περιλαµβάνονται η προµήθεια και µεταφορά επί τόπου διαβαθµισµένου θραυστού υλικού λατοµείου, οι πλάγιες µεταφορές, η έκριψη στό όρυγµα µε µηχανικά µέσα και χειρωνακτικά (όπου απαιτείται), η διάστρωση σε στρώσεις πάχους έως 30 cm, η διαβροχή (µε την προµήθεια και µεταφορά επί τόπου του νερού) και η συµπύκνωση µε δονητικούς συµπυκνωτές διαστάσεων αναλόγων του πλάτους του ορύγµατος, ούτως ώστε να επιτευχθεί βαθµός συµπύκνωσης που αντιστοιχεί σε ξηρά φαινόµενη πυκνότητα ίση κατ' ελάχιστο µε το 95% της πυκνότητας που επιτυγχάνεται εργαστηριακά κατά την τροποποιηµένη δοκιµή Proctor (Proctor Modified κατά ΕΛΟΤ EN ). ΝΕΤ Υ Ρ Για συνολικό πάχος επίχωσης έως 50 cm 7) Προµήθεια και εγκατάσταση πέντε (5) φρεατίων για τη σύνδεση και αλλαγή πορείας σωλήνων σύµφωνα µε τα σχέδια και εγκατάσταση σφαιρικών κρουνών, 8) Προµήθεια και εγκατάσταση τριών (3) πυροσβεστικών φωλεών στα σηµεία που αποτυπώνονται στα αντίστοιχα σχέδια, πλήρως συνδεδεµένα µε το σωληνωτό δίκτυο πυρόσβεσης, καθώς και όλων των αναγκαίων ειδικών τεµαχίων, (καµπύλες, ταύ, κλπ) µε όλα τα υλικά και µικροϋλικά συνδέσως και στηρίξεως, καθώς και λοιπών υλικών και µικροϋλικών, δαπάνη ή εργασία που τυχόν δεν κατονοµάζονται. Ήτοι: Προµήθεια και προσκόµιση όλων των παραπάνω διατάξεων, µε τα αντίστοιχα εξαρτήµατα και υλικά σύνδεσης όπως συλέκτες, αντεπίστροφες βαλβίδες, συνδέσµους, ταυ κλπ υλικών, µικροϋλικών, πίνακες αυτοµατισµού και κίνησης και εργασίες πλήρους εγκατάστασης, συνδέσεων, δοκιµών, ρυθµίσεων κλπ και παράδοση του συνόλου του δικτύου πυρόσβεσης σε πλήρη και κανονική λειτουργία. Σύµφωνα µε τα σχέδια και την τεχνική περιγραφή της µελέτης. (ΤΕΜ 1) Τιµή ενός τεµαχίου ΕΥΡΩ: εκατρείς χιλιάδες εκατόν ενενήντα και τριάντα έξι λεπτά ,36 Αρθρο 3 (Ν) Εγκατάσταση συστήµατος αποχέτευσης (Για αναθ. ΗΛΜ 8-50%, ΗΛΜ 10-50%) σελ. 4 από 8

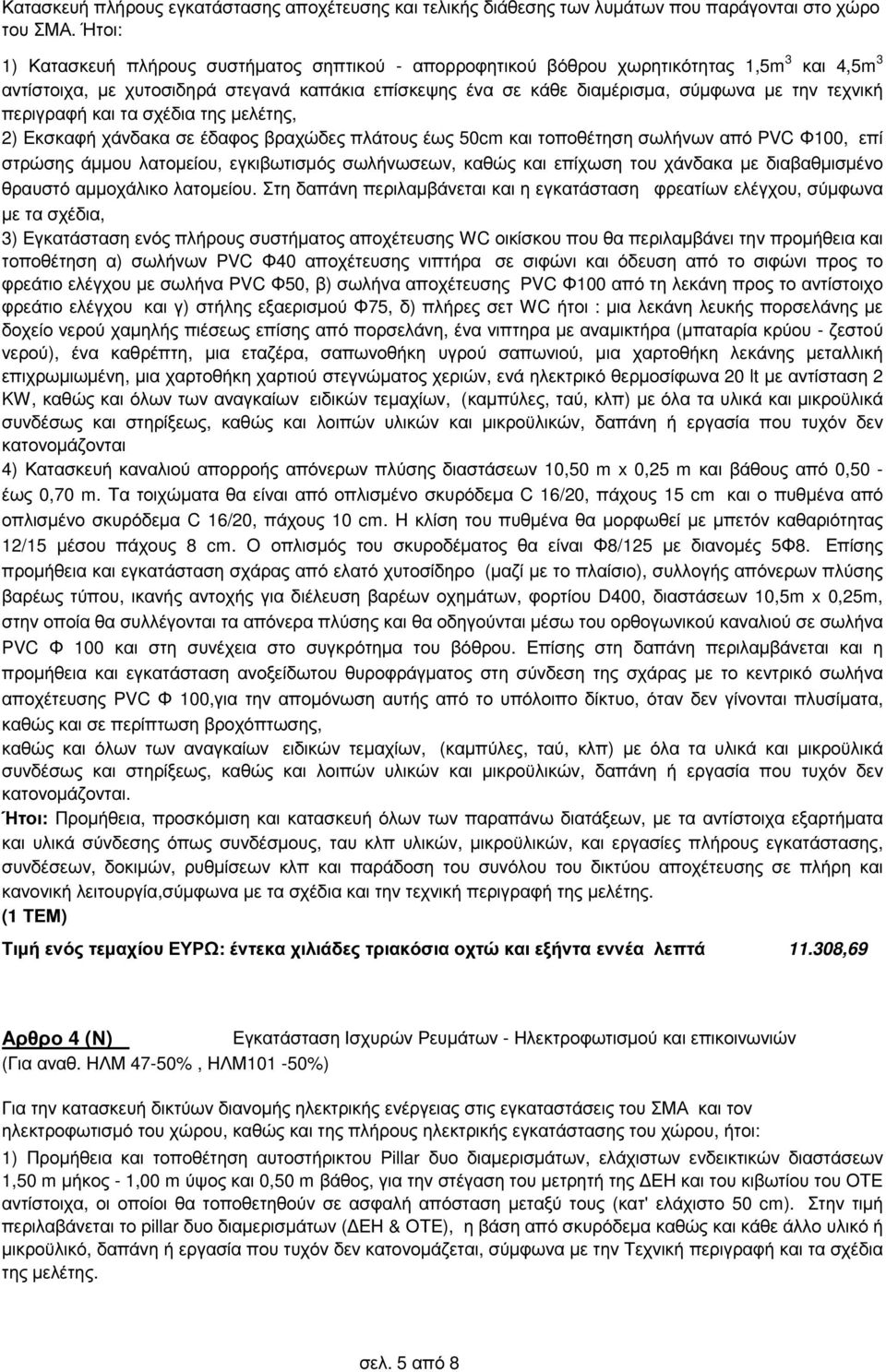

5 Κατασκευή πλήρους εγκατάστασης αποχέτευσης και τελικής διάθεσης των λυµάτων που παράγονται στο χώρο του ΣΜΑ. Ήτοι: 1) Κατασκευή πλήρους συστήµατος σηπτικού - απορροφητικού βόθρου χωρητικότητας 1,5m 3 και 4,5m 3 αντίστοιχα, µε χυτοσιδηρά στεγανά καπάκια επίσκεψης ένα σε κάθε διαµέρισµα, σύµφωνα µε την τεχνική περιγραφή και τα σχέδια της µελέτης, 2) Εκσκαφή χάνδακα σε έδαφος βραχώδες πλάτους έως 50cm και τοποθέτηση σωλήνων από PVC Φ100, επί στρώσης άµµου λατοµείου, εγκιβωτισµός σωλήνωσεων, καθώς και επίχωση του χάνδακα µε διαβαθµισµένο θραυστό αµµοχάλικο λατοµείου. Στη δαπάνη περιλαµβάνεται και η εγκατάσταση φρεατίων ελέγχου, σύµφωνα µε τα σχέδια, 3) Εγκατάσταση ενός πλήρους συστήµατος αποχέτευσης WC οικίσκου που θα περιλαµβάνει την προµήθεια και τοποθέτηση α) σωλήνων PVC Φ40 αποχέτευσης νιπτήρα σε σιφώνι και όδευση από το σιφώνι προς το φρεάτιο ελέγχου µε σωλήνα PVC Φ50, β) σωλήνα αποχέτευσης PVC Φ100 από τη λεκάνη προς το αντίστοιχο φρεάτιο ελέγχου και γ) στήλης εξαερισµού Φ75, δ) πλήρες σετ WC ήτοι : µια λεκάνη λευκής πορσελάνης µε δοχείο νερού χαµηλής πιέσεως επίσης από πορσελάνη, ένα νιπτηρα µε αναµικτήρα (µπαταρία κρύου - ζεστού νερού), ένα καθρέπτη, µια εταζέρα, σαπωνοθήκη υγρού σαπωνιού, µια χαρτοθήκη λεκάνης µεταλλική επιχρωµιωµένη, µια χαρτοθήκη χαρτιού στεγνώµατος χεριών, ενά ηλεκτρικό θερµοσίφωνα 20 lt µε αντίσταση 2 KW, καθώς και όλων των αναγκαίων ειδικών τεµαχίων, (καµπύλες, ταύ, κλπ) µε όλα τα υλικά και µικροϋλικά συνδέσως και στηρίξεως, καθώς και λοιπών υλικών και µικροϋλικών, δαπάνη ή εργασία που τυχόν δεν κατονοµάζονται 4) Κατασκευή καναλιού απορροής απόνερων πλύσης διαστάσεων 10,50 m x 0,25 m και βάθους από 0,50 - έως 0,70 m. Τα τοιχώµατα θα είναι από οπλισµένο σκυρόδεµα C 16/20, πάχους 15 cm και ο πυθµένα από οπλισµένο σκυρόδεµα C 16/20, πάχους 10 cm. Η κλίση του πυθµένα θα µορφωθεί µε µπετόν καθαριότητας 12/15 µέσου πάχους 8 cm. Ο οπλισµός του σκυροδέµατος θα είναι Φ8/125 µε διανοµές 5Φ8. Επίσης προµήθεια και εγκατάσταση σχάρας από ελατό χυτοσίδηρο (µαζί µε το πλαίσιο), συλλογής απόνερων πλύσης βαρέως τύπου, ικανής αντοχής για διέλευση βαρέων οχηµάτων, φορτίου D400, διαστάσεων 10,5m x 0,25m, στην οποία θα συλλέγονται τα απόνερα πλύσης και θα οδηγούνται µέσω του ορθογωνικού καναλιού σε σωλήνα PVC Φ 100 και στη συνέχεια στο συγκρότηµα του βόθρου. Επίσης στη δαπάνη περιλαµβάνεται και η προµήθεια και εγκατάσταση ανοξείδωτου θυροφράγµατος στη σύνδεση της σχάρας µε το κεντρικό σωλήνα αποχέτευσης PVC Φ 100,για την αποµόνωση αυτής από το υπόλοιπο δίκτυο, όταν δεν γίνονται πλυσίµατα, καθώς και σε περίπτωση βροχόπτωσης, καθώς και όλων των αναγκαίων ειδικών τεµαχίων, (καµπύλες, ταύ, κλπ) µε όλα τα υλικά και µικροϋλικά συνδέσως και στηρίξεως, καθώς και λοιπών υλικών και µικροϋλικών, δαπάνη ή εργασία που τυχόν δεν κατονοµάζονται. Ήτοι: Προµήθεια, προσκόµιση και κατασκευή όλων των παραπάνω διατάξεων, µε τα αντίστοιχα εξαρτήµατα και υλικά σύνδεσης όπως συνδέσµους, ταυ κλπ υλικών, µικροϋλικών, και εργασίες πλήρους εγκατάστασης, συνδέσεων, δοκιµών, ρυθµίσεων κλπ και παράδοση του συνόλου του δικτύου αποχέτευσης σε πλήρη και κανονική λειτουργία,σύµφωνα µε τα σχέδια και την τεχνική περιγραφή της µελέτης. (1 ΤΕΜ) Τιµή ενός τεµαχίου ΕΥΡΩ: έντεκα χιλιάδες τριακόσια οχτώ και εξήντα εννέα λεπτά ,69 Αρθρο 4 (Ν) Εγκατάσταση Ισχυρών Ρευµάτων - Ηλεκτροφωτισµού και επικοινωνιών (Για αναθ. ΗΛΜ 47-50%, ΗΛΜ101-50%) Για την κατασκευή δικτύων διανοµής ηλεκτρικής ενέργειας στις εγκαταστάσεις του ΣΜΑ και τον ηλεκτροφωτισµό του χώρου, καθώς και της πλήρους ηλεκτρικής εγκατάστασης του χώρου, ήτοι: 1) Προµήθεια και τοποθέτηση αυτοστήρικτου Pillar δυο διαµερισµάτων, ελάχιστων ενδεικτικών διαστάσεων 1,50 m µήκος - 1,00 m ύψος και 0,50 m βάθος, για την στέγαση του µετρητή της ΕΗ και του κιβωτίου του ΟΤΕ αντίστοιχα, οι οποίοι θα τοποθετηθούν σε ασφαλή απόσταση µεταξύ τους (κατ' ελάχιστο 50 cm). Στην τιµή περιλαβάνεται το pillar δυο διαµερισµάτων ( ΕΗ & ΟΤΕ), η βάση από σκυρόδεµα καθώς και κάθε άλλο υλικό ή µικροϋλικό, δαπάνη ή εργασία που τυχόν δεν κατονοµάζεται, σύµφωνα µε την Τεχνική περιγραφή και τα σχέδια της µελέτης. σελ. 5 από 8

6 2) Προµήθεια και τοποθέτηση Pillar για την στέγαση του Γ.Π.Χ.Τ. όπως φαίνεται στα σχέδια, προµήθεια και τοποθέτηση πλήρους Γ.Π.Χ.Τ τύπου ερµαρίου εντός του pillar πλήρως συναρµολογηµένου και συρµατωµένου, µε όλα τα απαιτούµενα όργανα, ήτοι διακόπτες, ασφάλειες, τηλεχειριζόµενοι διακόποτες, ενδεικτικές λυχνίες, όργανα ένδειξης, καθώς και κάθε άλλο υλικό ή µικροϋλικό, δαπάνη ή εργασία που τυχόν δεν κατονοµάζεται, σύµφωνα µε την Τεχνική περιγραφή και τα σχέδια της µελέτης. 3) Προµήθεια και τοποθέτηση πλήρους Υποπίνακα οικιακού τύπου, επίτοιχου, τοποθετηµένου εντός του οικίσκου, πλήρως συναρµολογηµένου και συρµατωµένου, µε όλα τα απαιτούµενα όργανα, ήτοι αυτόµατοι διακόπτες, ασφάλειες, ενδεικτικές λυχνίες, καθώς και κάθε άλλο υλικό ή µικροϋλικό, δαπάνη ή εργασία που τυχόν δεν κατονοµάζεται, σύµφωνα µε την Τεχνική περιγραφή και τα σχέδια της µελέτης. 4) Προµήθεια και εγκατάσταση παροχικού καλωδίου από το µετρητή της ΕΗ µέχρι το ΓΠΧΤ,δηλαδή καλώδιο τύπου ΝΥΥ 5x10 mm2 µέσα σε σωλήνα ΡΕ δοµηµένου τοιχλωµατος διαµέτρου Φ110 mm, καθώς και πλήρης ηλεκτρική εγκατάσταση για τον οδοφωτισµό του περιβάλλοντος χώρου. Ήτοι: α.προµήθεια και εγκατάσταση παροχικού καλωδίου (από τον µετρητή ηλεκτρικής ενέργειας της ΕΗ µέχρι το ΓΠΧΤ), ΝΥΥ 5x10 mm2 µέσα σε σωλήνα PE δοµηµένου τοιχώµατος Φ110 mm (στην κάθετη διέλευση του δρόµου θα τοποθετηθεί χαλυβδοσωλήνας γαλβανισµένος Β.Τ 4'') και µέσα σε χάνδακα βάθους 0,70 µ που θα διανοιχτεί για το σκοπό αυτό. β) προµήθεια και τοποθέτηση οκτώ (8) ιστών φωτισµού, ύψους 7 µέτρων Προµήθεια, µεταφορά επί τόπου και εγκατάσταση οχτώ (8) γαλβανισµένων χαλυβδίνων ιστών οδοφωτισµού, κατασκευασµένων κατά ΕΛΟΤ ΕΝ 40-5 Στύλοι φωτισµού - Μέρος 5: Απαιτήσεις για χαλύβδινους ιστούς φωτισµού και σύµφωνα µε τις ΕΤΕΠ "Υποδοµή Οδοφωτισµού" και "Ιστοί οδοφωτισµού και φωτιστικά σώµατα". Στην τιµές µονάδας περιλαµβάνονται και οι εξής επιµέρους εργασίες/υλικά: Η εκσκαφή τάφρων σε κάθε είδους έδαφος και η επανεπίχωση τους. Οι σωλήνες διέλευσης καλωδίων µε το ενσωµατωµένο σύρµα οδηγό (HDPE κατά ΕΛΟΤ EN "Συστήµατα σωληνώσεων για διαχείριση καλωδίων" ή γαλβανισµένους σιδηροσωλήνες κατά ΕΛΟΤ EN 10255). Η προστασία των σωλήνων διέλευσης καλωδίων είτε µε σκυρόδεµα είτε µε άµµο λατοµείου, µε βάση την τυπική διατοµή της µελέτης. Τα ειδικά φρεάτια έλξης και επίσκεψης καλωδίων µε το κάλυµµά τους κατά ΕΛΟΤ EN 124 πλήρως τοποθετηµένα. Οι χάλκινοι αγωγοί γείωσης και το αναλογούν ποσοστό των πλακών γείωσης. Οι ακροδέκτες των αγωγών γείωσης. Όλα τα προβλεπόµενα από την µελέτη καλώδια τροφοδοσίας του ιστού. H προµήθεια και προσκόµιση επί τόπου του χαλύβδινου ιστού και της προκατασκευασµένης βάσης του από οπλισµένο σκυρόδεµα, µε ενσωµατωµένο κλωβό αγκύρωσης από γαλβανισµένες εν θερµώ ράβδους και φρεάτιο έλξης καλωδίων µε χυτοσιδηρό κάλυµµα κατά ΕΛΟΤ ΕΝ 124, διαµορφωµένης σύµφωνα µε τα Πρότυπα Κατασκευής Εργων (ΠΚΕ). Tο ακροκιβώτιο του ιστού, µονό ή πολλαπλό, µε την θυρίδα και την διάταξη µανδάλωσής της. H ανέγερση και στερέωση του ιστού στους κοχλίες αγκύρωσης µε οκτώ περικόχλια, επάνω και κάτω, µε χρήση καταλλήλου ανυψωτικού εξοπλισµού (τα κάτω είναι περικόχλια κατακορύφωσης και τα άνω περικόχλια ασφαλείας, τύπου Νyloc). H πλήρωση του κενού κάτω από την βάση του ιστού µε µη συρικνούµενη τσιµεντοκονία, µετά το αλφάδιασµα και την σύσφιγξη των κοχλιών. Oι απαιτούµενες ηλεκτρικές συνδέσεις. σελ. 6 από 8

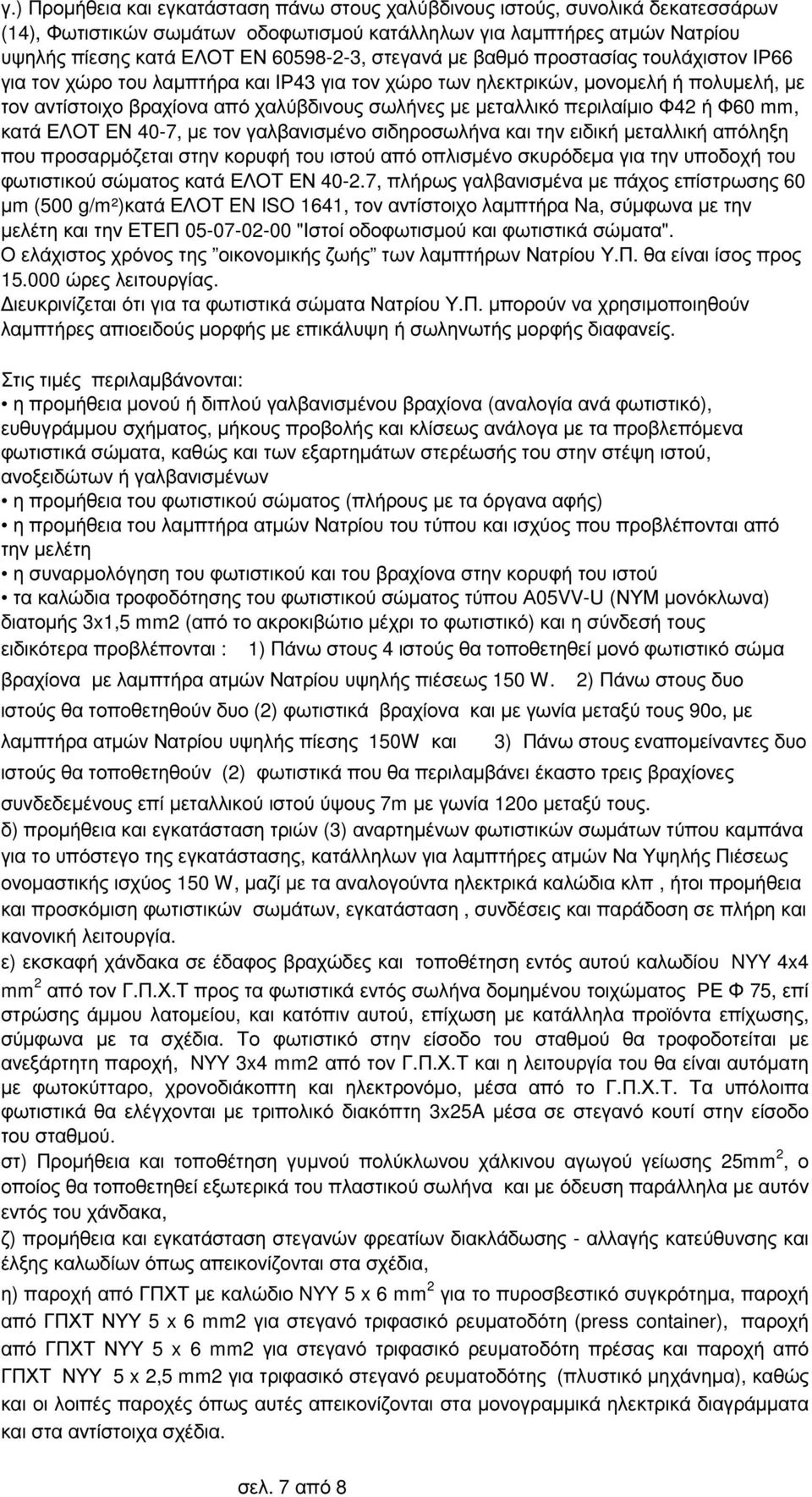

7 γ.) Προµήθεια και εγκατάσταση πάνω στους χαλύβδινους ιστούς, συνολικά δεκατεσσάρων (14), Φωτιστικών σωµάτων οδοφωτισµού κατάλληλων για λαµπτήρες ατµών Νατρίου υψηλής πίεσης κατά ΕΛΟΤ ΕΝ , στεγανά µε βαθµό προστασίας τουλάχιστον ΙΡ66 για τον χώρο του λαµπτήρα και ΙΡ43 για τον χώρο των ηλεκτρικών, µονοµελή ή πολυµελή, µε τον αντίστοιχο βραχίονα από χαλύβδινους σωλήνες µε µεταλλικό περιλαίµιο Φ42 ή Φ60 mm, κατά ΕΛΟΤ ΕΝ 40-7, µε τον γαλβανισµένο σιδηροσωλήνα και την ειδική µεταλλική απόληξη που προσαρµόζεται στην κορυφή του ιστού από οπλισµένο σκυρόδεµα για την υποδοχή του φωτιστικού σώµατος κατά ΕΛΟΤ ΕΝ , πλήρως γαλβανισµένα µε πάχος επίστρωσης 60 µm (500 g/m²)κατά ΕΛΟΤ EN ISO 1641, τον αντίστοιχο λαµπτήρα Na, σύµφωνα µε την µελέτη και την ΕΤΕΠ "Ιστοί οδοφωτισµού και φωτιστικά σώµατα". Ο ελάχιστος χρόνος της οικονοµικής ζωής των λαµπτήρων Νατρίου Υ.Π. θα είναι ίσος προς ώρες λειτουργίας. ιευκρινίζεται ότι για τα φωτιστικά σώµατα Νατρίου Υ.Π. µπορούν να χρησιµοποιηθούν λαµπτήρες απιοειδούς µορφής µε επικάλυψη ή σωληνωτής µορφής διαφανείς. Στις τιµές περιλαµβάνονται: η προµήθεια µονού ή διπλού γαλβανισµένου βραχίονα (αναλογία ανά φωτιστικό), ευθυγράµµου σχήµατος, µήκους προβολής και κλίσεως ανάλογα µε τα προβλεπόµενα φωτιστικά σώµατα, καθώς και των εξαρτηµάτων στερέωσής του στην στέψη ιστού, ανοξειδώτων ή γαλβανισµένων η προµήθεια του φωτιστικού σώµατος (πλήρους µε τα όργανα αφής) η προµήθεια του λαµπτήρα ατµών Νατρίου του τύπου και ισχύος που προβλέπονται από την µελέτη η συναρµολόγηση του φωτιστικού και του βραχίονα στην κορυφή του ιστού τα καλώδια τροφοδότησης του φωτιστικού σώµατος τύπου Α05VV-U (ΝΥΜ µονόκλωνα) διατοµής 3x1,5 mm2 (από το ακροκιβώτιο µέχρι το φωτιστικό) και η σύνδεσή τους ειδικότερα προβλέπονται : 1) Πάνω στους 4 ιστούς θα τοποθετηθεί µονό φωτιστικό σώµα βραχίονα µε λαµπτήρα ατµών Νατρίου υψηλής πιέσεως 150 W. 2) Πάνω στους δυο ιστούς θα τοποθετηθούν δυο (2) φωτιστικά βραχίονα και µε γωνία µεταξύ τους 90ο, µε λαµπτήρα ατµών Νατρίου υψηλής πίεσης 150W και 3) Πάνω στους εναποµείναντες δυο ιστούς θα τοποθετηθούν (2) φωτιστικά που θα περιλαµβάνει έκαστο τρεις βραχίονες συνδεδεµένους επί µεταλλικού ιστού ύψους 7m µε γωνία 120ο µεταξύ τους. δ) προµήθεια και εγκατάσταση τριών (3) αναρτηµένων φωτιστικών σωµάτων τύπου καµπάνα για το υπόστεγο της εγκατάστασης, κατάλληλων για λαµπτήρες ατµών Να Υψηλής Πιέσεως ονοµαστικής ισχύος 150 W, µαζί µε τα αναλογούντα ηλεκτρικά καλώδια κλπ, ήτοι προµήθεια και προσκόµιση φωτιστικών σωµάτων, εγκατάσταση, συνδέσεις και παράδοση σε πλήρη και κανονική λειτουργία. ε) εκσκαφή χάνδακα σε έδαφος βραχώδες και τοποθέτηση εντός αυτού καλωδίου NYY 4x4 mm 2 από τον Γ.Π.Χ.Τ προς τα φωτιστικά εντός σωλήνα δοµηµένου τοιχώµατος ΡΕ Φ 75, επί στρώσης άµµου λατοµείου, και κατόπιν αυτού, επίχωση µε κατάλληλα προϊόντα επίχωσης, σύµφωνα µε τα σχέδια. Το φωτιστικό στην είσοδο του σταθµού θα τροφοδοτείται µε ανεξάρτητη παροχή, NYY 3x4 mm2 από τον Γ.Π.Χ.Τ και η λειτουργία του θα είναι αυτόµατη µε φωτοκύτταρο, χρονοδιάκοπτη και ηλεκτρονόµο, µέσα από το Γ.Π.Χ.Τ. Τα υπόλοιπα φωτιστικά θα ελέγχονται µε τριπολικό διακόπτη 3x25A µέσα σε στεγανό κουτί στην είσοδο του σταθµού. στ) Προµήθεια και τοποθέτηση γυµνού πολύκλωνου χάλκινου αγωγού γείωσης 25mm 2, ο οποίος θα τοποθετηθεί εξωτερικά του πλαστικού σωλήνα και µε όδευση παράλληλα µε αυτόν εντός του χάνδακα, ζ) προµήθεια και εγκατάσταση στεγανών φρεατίων διακλάδωσης - αλλαγής κατεύθυνσης και έλξης καλωδίων όπως απεικονίζονται στα σχέδια, η) παροχή από ΓΠΧΤ µε καλώδιο NYY 5 x 6 mm 2 για το πυροσβεστικό συγκρότηµα, παροχή από ΓΠΧΤ ΝΥΥ 5 x 6 mm2 για στεγανό τριφασικό ρευµατοδότη (press container), παροχή από ΓΠΧΤ ΝΥΥ 5 x 6 mm2 για στεγανό τριφασικό ρευµατοδότη πρέσας και παροχή από ΓΠΧΤ ΝΥΥ 5 x 2,5 mm2 για τριφασικό στεγανό ρευµατοδότης (πλυστικό µηχάνηµα), καθώς και οι λοιπές παροχές όπως αυτές απεικονίζονται στα µονογραµµικά ηλεκτρικά διαγράµµατα και στα αντίστοιχα σχέδια. σελ. 7 από 8

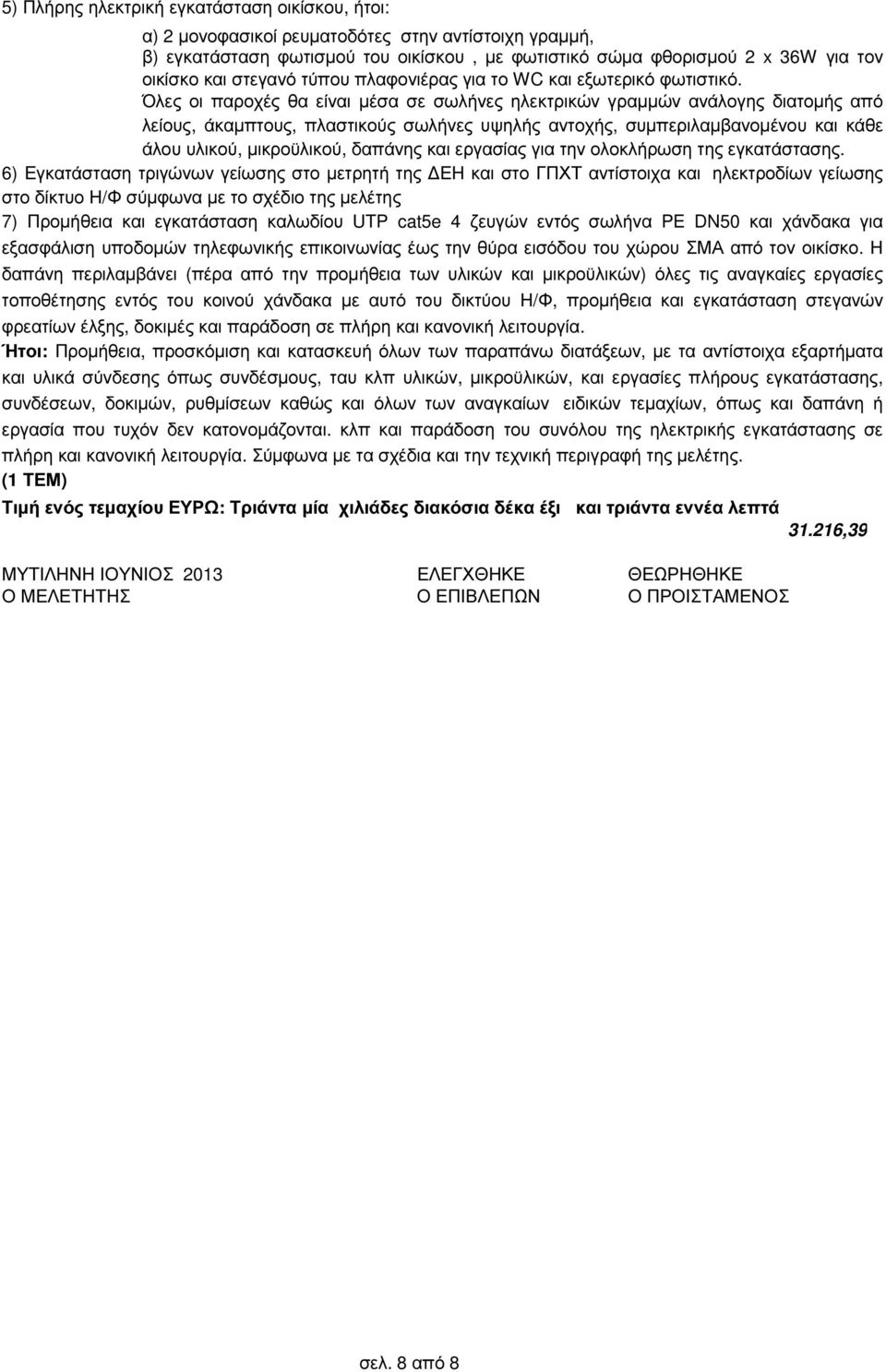

8 5) Πλήρης ηλεκτρική εγκατάσταση οικίσκου, ήτοι: α) 2 µονοφασικοί ρευµατοδότες στην αντίστοιχη γραµµή, β) εγκατάσταση φωτισµού του οικίσκου, µε φωτιστικό σώµα φθορισµού 2 x 36W για τον οικίσκο και στεγανό τύπου πλαφονιέρας για το WC και εξωτερικό φωτιστικό. Όλες οι παροχές θα είναι µέσα σε σωλήνες ηλεκτρικών γραµµών ανάλογης διατοµής από λείους, άκαµπτους, πλαστικούς σωλήνες υψηλής αντοχής, συµπεριλαµβανοµένου και κάθε άλου υλικού, µικροϋλικού, δαπάνης και εργασίας για την ολοκλήρωση της εγκατάστασης. 6) Εγκατάσταση τριγώνων γείωσης στο µετρητή της ΕΗ και στο ΓΠΧΤ αντίστοιχα και ηλεκτροδίων γείωσης στο δίκτυο Η/Φ σύµφωνα µε το σχέδιο της µελέτης 7) Προµήθεια και εγκατάσταση καλωδίου UTP cat5e 4 ζευγών εντός σωλήνα PE DN50 και χάνδακα για εξασφάλιση υποδοµών τηλεφωνικής επικοινωνίας έως την θύρα εισόδου του χώρου ΣΜΑ από τον οικίσκο. Η δαπάνη περιλαµβάνει (πέρα από την προµήθεια των υλικών και µικροϋλικών) όλες τις αναγκαίες εργασίες τοποθέτησης εντός του κοινού χάνδακα µε αυτό του δικτύου Η/Φ, προµήθεια και εγκατάσταση στεγανών φρεατίων έλξης, δοκιµές και παράδοση σε πλήρη και κανονική λειτουργία. Ήτοι: Προµήθεια, προσκόµιση και κατασκευή όλων των παραπάνω διατάξεων, µε τα αντίστοιχα εξαρτήµατα και υλικά σύνδεσης όπως συνδέσµους, ταυ κλπ υλικών, µικροϋλικών, και εργασίες πλήρους εγκατάστασης, συνδέσεων, δοκιµών, ρυθµίσεων καθώς και όλων των αναγκαίων ειδικών τεµαχίων, όπως και δαπάνη ή εργασία που τυχόν δεν κατονοµάζονται. κλπ και παράδοση του συνόλου της ηλεκτρικής εγκατάστασης σε πλήρη και κανονική λειτουργία. Σύµφωνα µε τα σχέδια και την τεχνική περιγραφή της µελέτης. (1 ΤΕΜ) Τιµή ενός τεµαχίου ΕΥΡΩ: Τριάντα µία χιλιάδες διακόσια δέκα έξι και τριάντα εννέα λεπτά ΜΥΤΙΛΗΝΗ ΙΟΥΝΙΟΣ 2013 ΕΛΕΓΧΘΗΚΕ ΘΕΩΡΗΘΗΚΕ Ο ΜΕΛΕΤΗΤΗΣ Ο ΕΠΙΒΛΕΠΩΝ Ο ΠΡΟΙΣΤΑΜΕΝΟΣ ,39 σελ. 8 από 8
