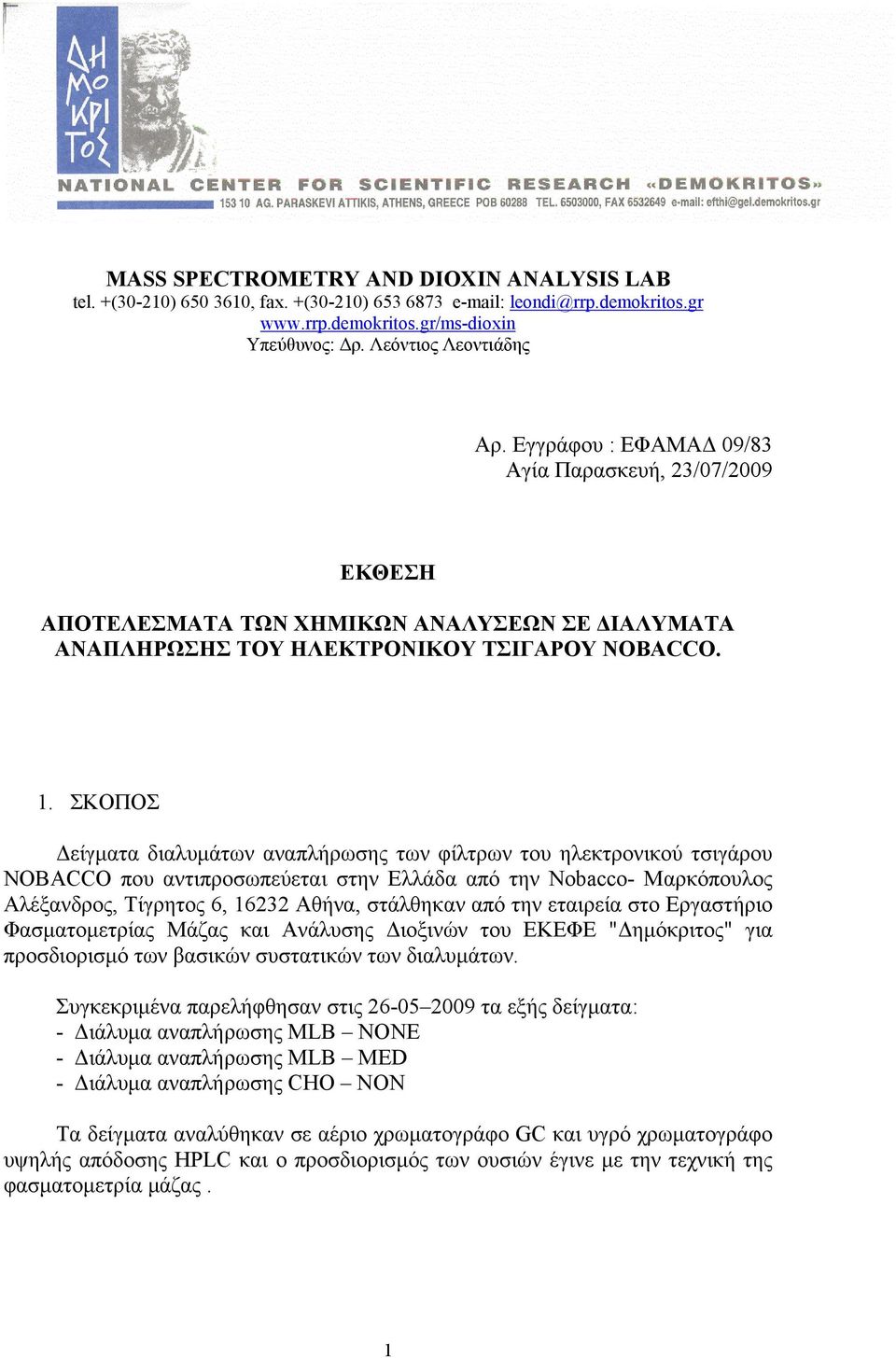

1 MASS SPECTROMETRY AND DIOXIN ANALYSIS LAB tel. +(30-210) , fax. +(30-210) Υπεύθυνος: Δρ. Λεόντιος Λεοντιάδης Αρ. Εγγράφου : ΕΦΑΜΑΔ 09/83 Αγία Παρασκευή, 23/07/2009 ΕΚΘΕΣΗ ΑΠΟΤΕΛΕΣΜΑΤΑ ΤΩΝ ΧΗΜΙΚΩΝ ΑΝΑΛΥΣΕΩΝ ΣΕ ΔΙΑΛΥΜΑΤΑ ΑΝΑΠΛΗΡΩΣΗΣ ΤΟΥ ΗΛΕΚΤΡΟΝΙΚΟΥ ΤΣΙΓΑΡΟΥ NOBACCO. 1. ΣΚΟΠΟΣ Δείγματα διαλυμάτων αναπλήρωσης των φίλτρων του ηλεκτρονικού τσιγάρου NOBACCO που αντιπροσωπεύεται στην Ελλάδα από την Nobacco- Μαρκόπουλος Αλέξανδρος, Τίγρητος 6, Αθήνα, στάλθηκαν από την εταιρεία στο Εργαστήριο Φασματομετρίας Μάζας και Ανάλυσης Διοξινών του ΕΚΕΦΕ "Δημόκριτος" για προσδιορισμό των βασικών συστατικών των διαλυμάτων. Συγκεκριμένα παρελήφθησαν στις τα εξής δείγματα: - Διάλυμα αναπλήρωσης MLB NONE - Διάλυμα αναπλήρωσης MLB MED - Διάλυμα αναπλήρωσης CHO NON Τα δείγματα αναλύθηκαν σε αέριο χρωματογράφο GC και υγρό χρωματογράφο υψηλής απόδοσης HPLC και ο προσδιορισμός των ουσιών έγινε με την τεχνική της φασματομετρία μάζας. 1

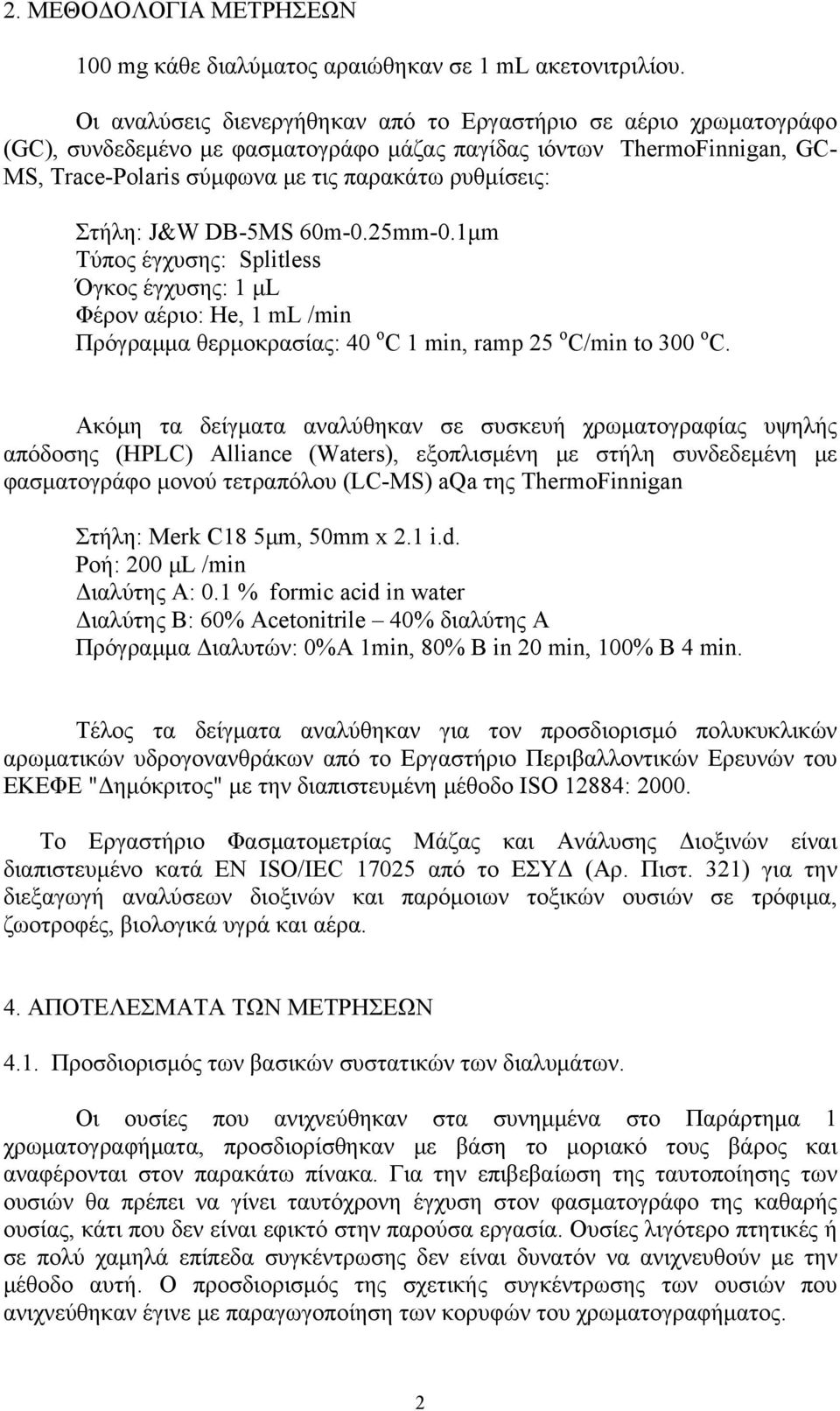

2 2. ΜΕΘΟΔΟΛΟΓΙΑ ΜΕΤΡΗΣΕΩΝ 100 mg κάθε διαλύματος αραιώθηκαν σε 1 ml ακετονιτριλίου. Οι αναλύσεις διενεργήθηκαν από το Εργαστήριο σε αέριο χρωματογράφο (GC), συνδεδεμένο με φασματογράφο μάζας παγίδας ιόντων ThermoFinnigan, GC- MS, Trace-Polaris σύμφωνα με τις παρακάτω ρυθμίσεις: Στήλη: J&W DB-5MS 60m-0.25mm-0.1μm Τύπος έγχυσης: Splitless Όγκος έγχυσης: 1 μl Φέρον αέριο: He, 1 ml /min Πρόγραμμα θερμοκρασίας: 40 ο C 1 min, ramp 25 ο C/min to 300 ο C. Ακόμη τα δείγματα αναλύθηκαν σε συσκευή χρωματογραφίας υψηλής απόδοσης (HPLC) Alliance (Waters), εξοπλισμένη με στήλη συνδεδεμένη με φασματογράφο μονού τετραπόλου (LC-MS) aqa της ThermoFinnigan Στήλη: Merk C18 5μm, 50mm x 2.1 i.d. Ροή: 200 μl /min Διαλύτης Α: 0.1 % formic acid in water Διαλύτης Β: 60% Acetonitrile 40% διαλύτης A Πρόγραμμα Διαλυτών: 0%Α 1min, 80% B in 20 min, 100% B 4 min. Τέλος τα δείγματα αναλύθηκαν για τον προσδιορισμό πολυκυκλικών αρωματικών υδρογονανθράκων από το Εργαστήριο Περιβαλλοντικών Ερευνών του ΕΚΕΦΕ "Δημόκριτος" με την διαπιστευμένη μέθοδο ISO 12884: Το Εργαστήριο Φασματομετρίας Μάζας και Ανάλυσης Διοξινών είναι διαπιστευμένο κατά EN ISO/IEC από το ΕΣΥΔ (Αρ. Πιστ. 321) για την διεξαγωγή αναλύσεων διοξινών και παρόμοιων τοξικών ουσιών σε τρόφιμα, ζωοτροφές, βιολογικά υγρά και αέρα. 4. ΑΠΟΤΕΛΕΣΜΑΤΑ ΤΩΝ ΜΕΤΡΗΣΕΩΝ 4.1. Προσδιορισμός των βασικών συστατικών των διαλυμάτων. Οι ουσίες που ανιχνεύθηκαν στα συνημμένα στο Παράρτημα 1 χρωματογραφήματα, προσδιορίσθηκαν με βάση το μοριακό τους βάρος και αναφέρονται στον παρακάτω πίνακα. Για την επιβεβαίωση της ταυτοποίησης των ουσιών θα πρέπει να γίνει ταυτόχρονη έγχυση στον φασματογράφο της καθαρής ουσίας, κάτι που δεν είναι εφικτό στην παρούσα εργασία. Ουσίες λιγότερο πτητικές ή σε πολύ χαμηλά επίπεδα συγκέντρωσης δεν είναι δυνατόν να ανιχνευθούν με την μέθοδο αυτή. Ο προσδιορισμός της σχετικής συγκέντρωσης των ουσιών που ανιχνεύθηκαν έγινε με παραγωγοποίηση των κορυφών του χρωματογραφήματος. 2

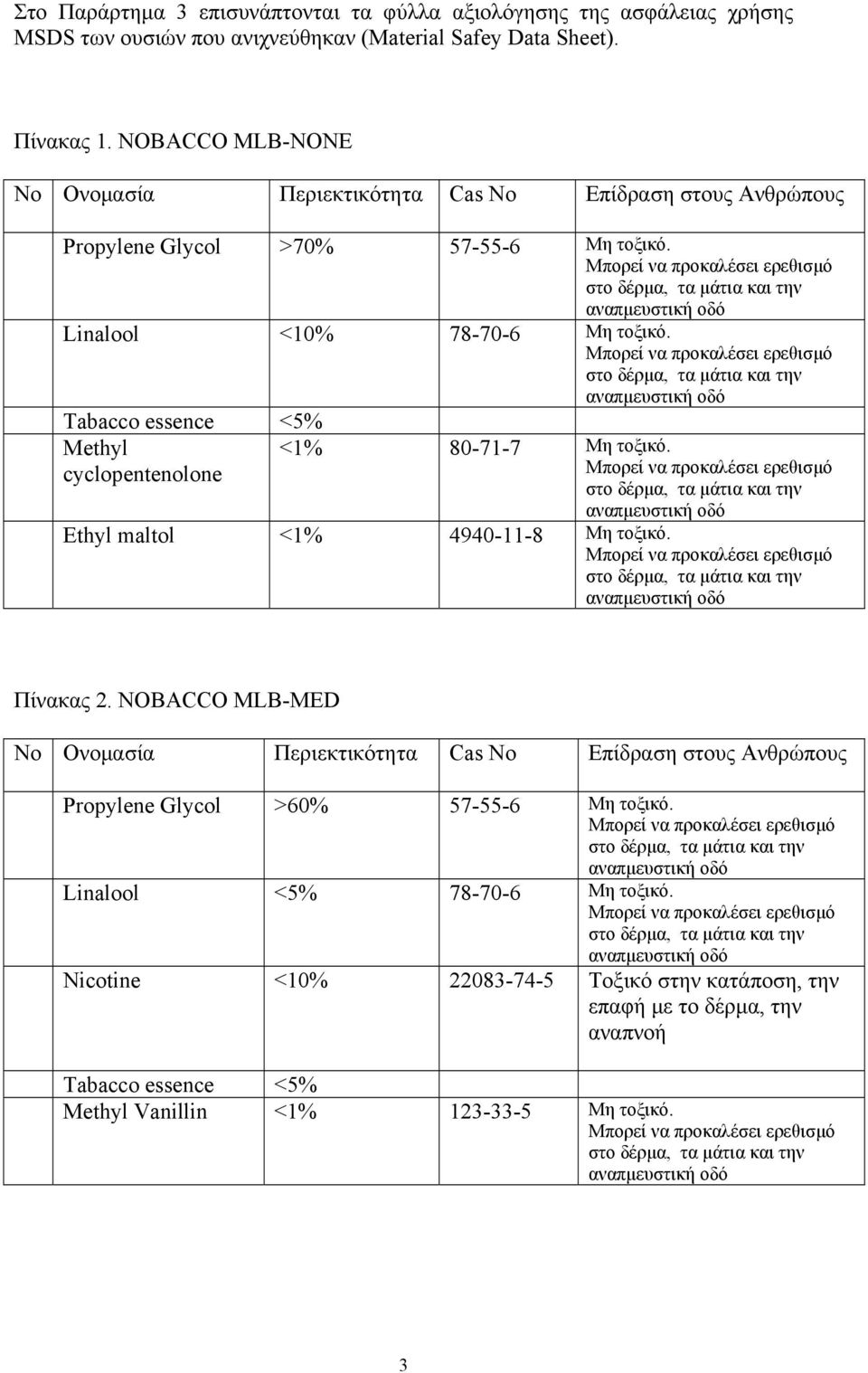

3 Στο Παράρτημα 3 επισυνάπτονται τα φύλλα αξιολόγησης της ασφάλειας χρήσης MSDS των ουσιών που ανιχνεύθηκαν (Material Safey Data Sheet). Πίνακας 1. NOBACCO MLB-NONE No Ονομασία Περιεκτικότητα Cas No Επίδραση στους Ανθρώπους Propylene Glycol >70% Μη τοξικό. Linalool <10% Μη τοξικό. Tabacco essence <5% Methyl cyclopentenolone <1% Μη τοξικό. Ethyl maltol <1% Μη τοξικό. Πίνακας 2. NOBACCO MLB-MED No Ονομασία Περιεκτικότητα Cas No Επίδραση στους Ανθρώπους Propylene Glycol >60% Μη τοξικό. Linalool <5% Μη τοξικό. Nicotine <10% Τοξικό στην κατάποση, την επαφή με το δέρμα, την αναπνοή Tabacco essence <5% Methyl Vanillin <1% Μη τοξικό. 3

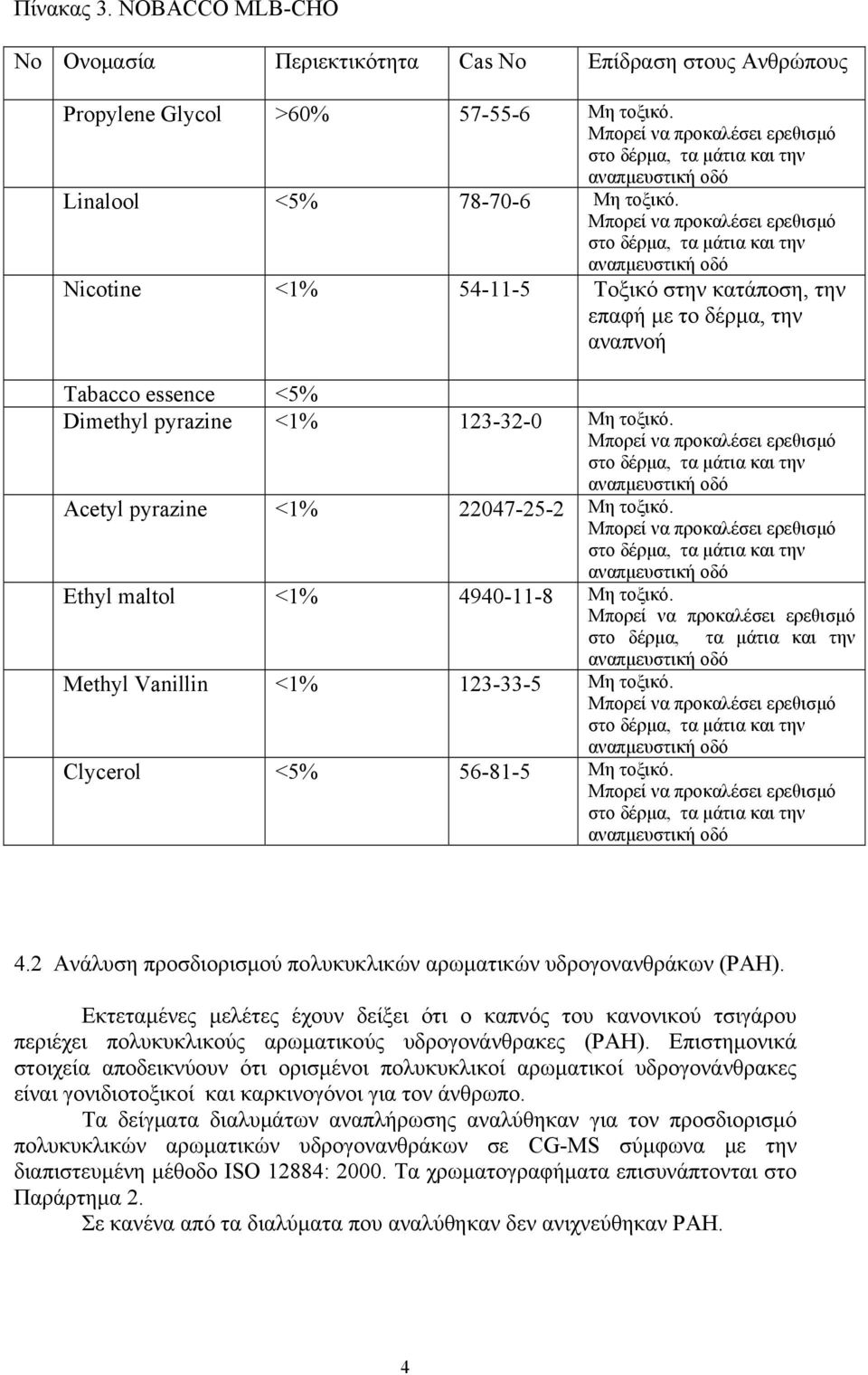

4 Πίνακας 3. NOBACCO MLB-CHO No Ονομασία Περιεκτικότητα Cas No Επίδραση στους Ανθρώπους Propylene Glycol >60% Μη τοξικό. Linalool <5% Μη τοξικό. Nicotine <1% Τοξικό στην κατάποση, την επαφή με το δέρμα, την αναπνοή Tabacco essence <5% Dimethyl pyrazine <1% Μη τοξικό. Acetyl pyrazine <1% Μη τοξικό. Ethyl maltol <1% Μη τοξικό. Methyl Vanillin <1% Μη τοξικό. Clycerol <5% Μη τοξικό. 4.2 Ανάλυση προσδιορισμού πολυκυκλικών αρωματικών υδρογονανθράκων (PAH). Εκτεταμένες μελέτες έχουν δείξει ότι ο καπνός του κανονικού τσιγάρου περιέχει πολυκυκλικούς αρωματικούς υδρογονάνθρακες (PAH). Επιστημονικά στοιχεία αποδεικνύουν ότι ορισμένοι πολυκυκλικοί αρωματικοί υδρογονάνθρακες είναι γονιδιοτοξικοί και καρκινογόνοι για τον άνθρωπο. Τα δείγματα διαλυμάτων αναπλήρωσης αναλύθηκαν για τον προσδιορισμό πολυκυκλικών αρωματικών υδρογονανθράκων σε CG-MS σύμφωνα με την διαπιστευμένη μέθοδο ISO 12884: Τα χρωματογραφήματα επισυνάπτονται στο Παράρτημα 2. Σε κανένα από τα διαλύματα που αναλύθηκαν δεν ανιχνεύθηκαν PAH. 4

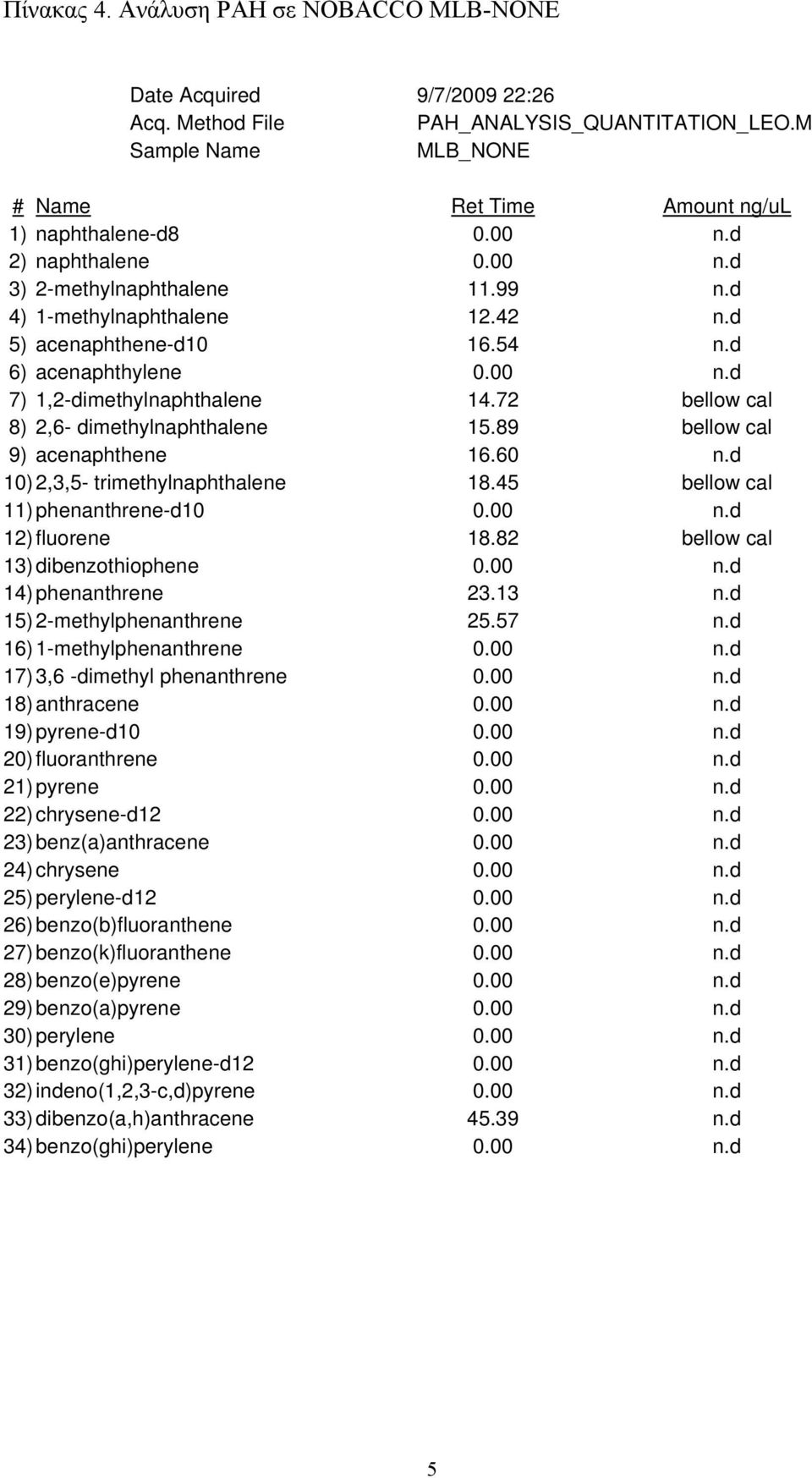

5 Πίνακας 4. Ανάλυση PAH σε NOBACCO MLB-NONE Date Acquired 9/7/ :26 Acq. Method File PAH_ANALYSIS_QUANTITATION_LEO.M Sample Name MLB_NONE # Name Ret Time Amount ng/ul 1) naphthalene-d n.d 2) naphthalene 0.00 n.d 3) 2-methylnaphthalene n.d 4) 1-methylnaphthalene n.d 5) acenaphthene-d n.d 6) acenaphthylene 0.00 n.d 7) 1,2-dimethylnaphthalene bellow cal 8) 2,6- dimethylnaphthalene bellow cal 9) acenaphthene n.d 10) 2,3,5- trimethylnaphthalene bellow cal 11) phenanthrene-d n.d 12) fluorene bellow cal 13) dibenzothiophene 0.00 n.d 14) phenanthrene n.d 15) 2-methylphenanthrene n.d 16) 1-methylphenanthrene 0.00 n.d 17) 3,6 -dimethyl phenanthrene 0.00 n.d 18) anthracene 0.00 n.d 19) pyrene-d n.d 20) fluoranthrene 0.00 n.d 21) pyrene 0.00 n.d 22) chrysene-d n.d 23) benz(a)anthracene 0.00 n.d 24) chrysene 0.00 n.d 25) perylene-d n.d 26) benzo(b)fluoranthene 0.00 n.d 27) benzo(k)fluoranthene 0.00 n.d 28) benzo(e)pyrene 0.00 n.d 29) benzo(a)pyrene 0.00 n.d 30) perylene 0.00 n.d 31) benzo(ghi)perylene-d n.d 32) indeno(1,2,3-c,d)pyrene 0.00 n.d 33) dibenzo(a,h)anthracene n.d 34) benzo(ghi)perylene 0.00 n.d 5

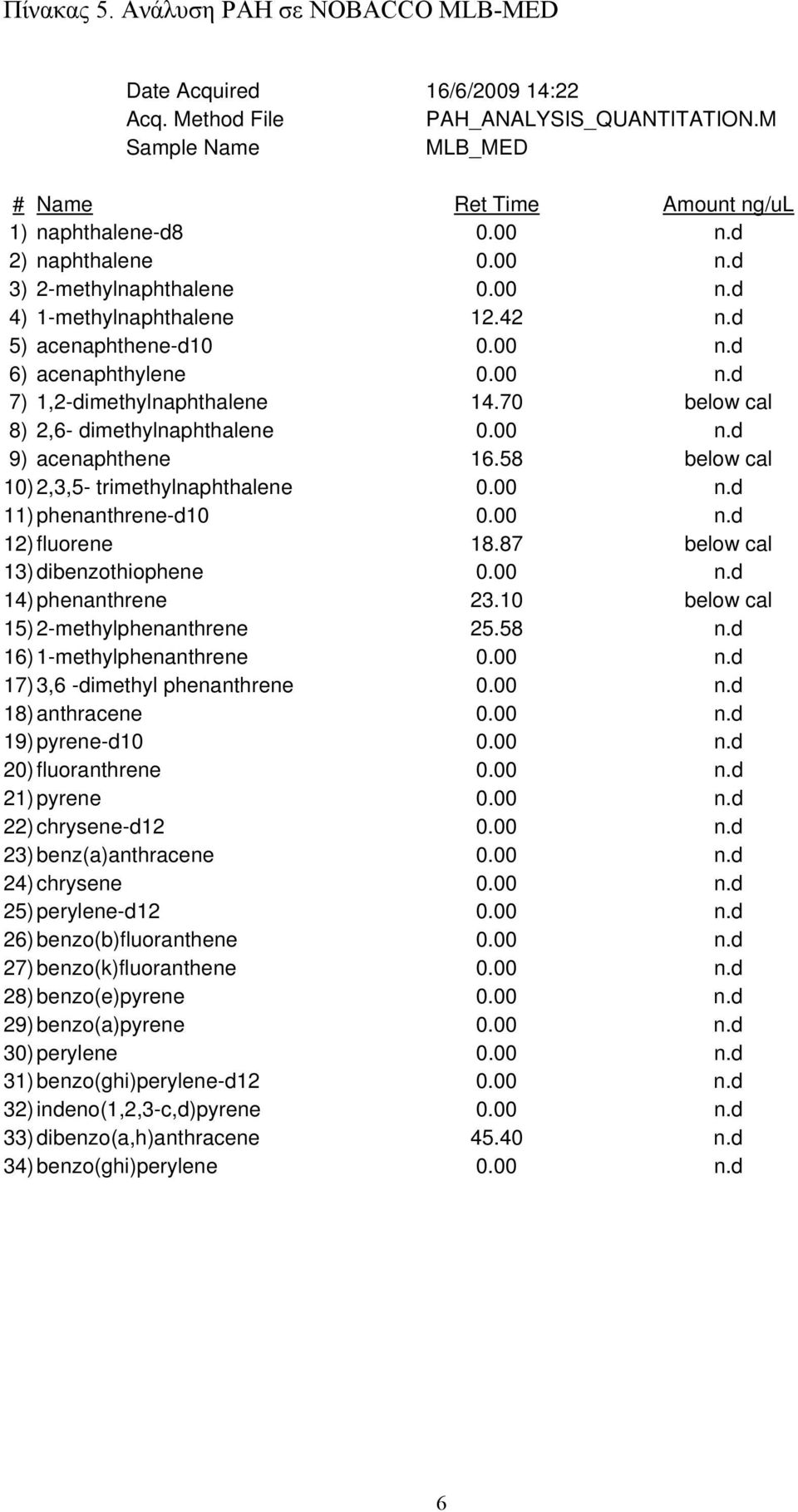

6 Πίνακας 5. Ανάλυση PAH σε NOBACCO MLB-MED Date Acquired 16/6/ :22 Acq. Method File PAH_ANALYSIS_QUANTITATION.M Sample Name MLB_MED # Name Ret Time Amount ng/ul 1) naphthalene-d n.d 2) naphthalene 0.00 n.d 3) 2-methylnaphthalene 0.00 n.d 4) 1-methylnaphthalene n.d 5) acenaphthene-d n.d 6) acenaphthylene 0.00 n.d 7) 1,2-dimethylnaphthalene below cal 8) 2,6- dimethylnaphthalene 0.00 n.d 9) acenaphthene below cal 10) 2,3,5- trimethylnaphthalene 0.00 n.d 11) phenanthrene-d n.d 12) fluorene below cal 13) dibenzothiophene 0.00 n.d 14) phenanthrene below cal 15) 2-methylphenanthrene n.d 16) 1-methylphenanthrene 0.00 n.d 17) 3,6 -dimethyl phenanthrene 0.00 n.d 18) anthracene 0.00 n.d 19) pyrene-d n.d 20) fluoranthrene 0.00 n.d 21) pyrene 0.00 n.d 22) chrysene-d n.d 23) benz(a)anthracene 0.00 n.d 24) chrysene 0.00 n.d 25) perylene-d n.d 26) benzo(b)fluoranthene 0.00 n.d 27) benzo(k)fluoranthene 0.00 n.d 28) benzo(e)pyrene 0.00 n.d 29) benzo(a)pyrene 0.00 n.d 30) perylene 0.00 n.d 31) benzo(ghi)perylene-d n.d 32) indeno(1,2,3-c,d)pyrene 0.00 n.d 33) dibenzo(a,h)anthracene n.d 34) benzo(ghi)perylene 0.00 n.d 6

7 Πίνακας 6. Ανάλυση PAH σε NOBACCO MLB-CHO Date Acquired 16/6/ :36 Acq. Method File PAH_ANALYSIS_QUANTITATION_LEO.M Sample Name CHO_NON # Name Ret Time 1) naphthalene-d ) naphthalene ) 2-methylnaphthalene ) 1-methylnaphthalene ) acenaphthene-d ) acenaphthylene ) 1,2-dimethylnaphthalene ) 2,6- dimethylnaphthalene ) acenaphthene ) 2,3,5- trimethylnaphthalene ) phenanthrene-d ) fluorene ) dibenzothiophene ) phenanthrene ) 2-methylphenanthrene ) 1-methylphenanthrene ) 3,6 -dimethyl phenanthrene ) anthracene ) pyrene-d ) fluoranthrene ) pyrene ) chrysene-d ) benz(a)anthracene ) chrysene ) perylene-d ) benzo(b)fluoranthene ) benzo(k)fluoranthene ) benzo(e)pyrene ) benzo(a)pyrene ) perylene ) benzo(ghi)perylene-d ) indeno(1,2,3-c,d)pyrene ) dibenzo(a,h)anthracene ) benzo(ghi)perylene 0.00 Παραμένουμε στη διάθεσή σας για κάθε διευκρίνιση. Δρ. Λεόντιος Λεοντιάδης Υπεύθυνος Εργαστηρίου Φασματομετρίας Μάζας και Ανάλυσης Διοξινών, Ε.Κ.Ε.Φ.Ε. "Δημόκριτος 7

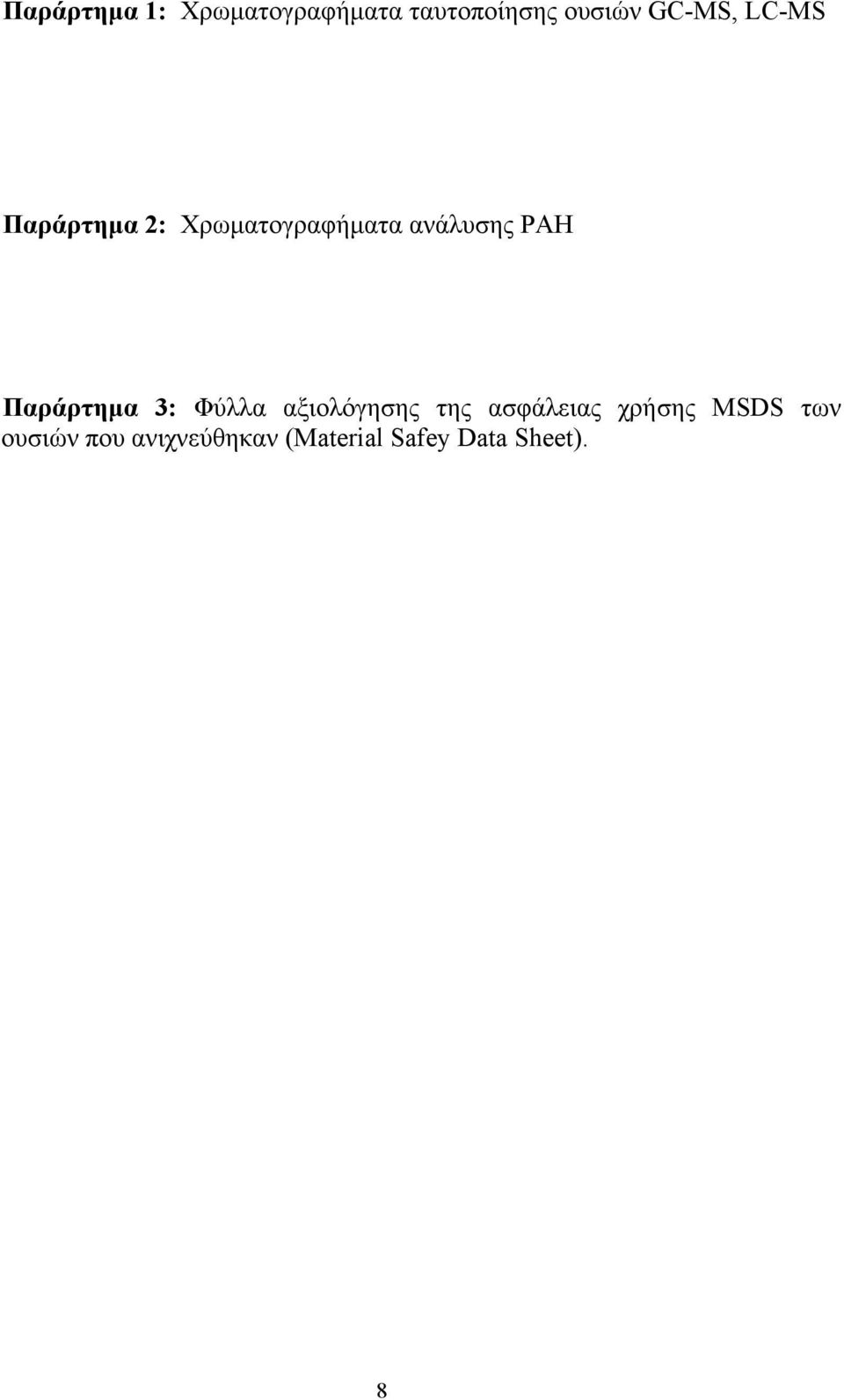

8 Παράρτημα 1: Χρωματογραφήματα ταυτοποίησης ουσιών GC-MS, LC-MS Παράρτημα 2: Χρωματογραφήματα ανάλυσης PAH Παράρτημα 3: Φύλλα αξιολόγησης της ασφάλειας χρήσης MSDS των ουσιών που ανιχνεύθηκαν (Material Safey Data Sheet). 8
