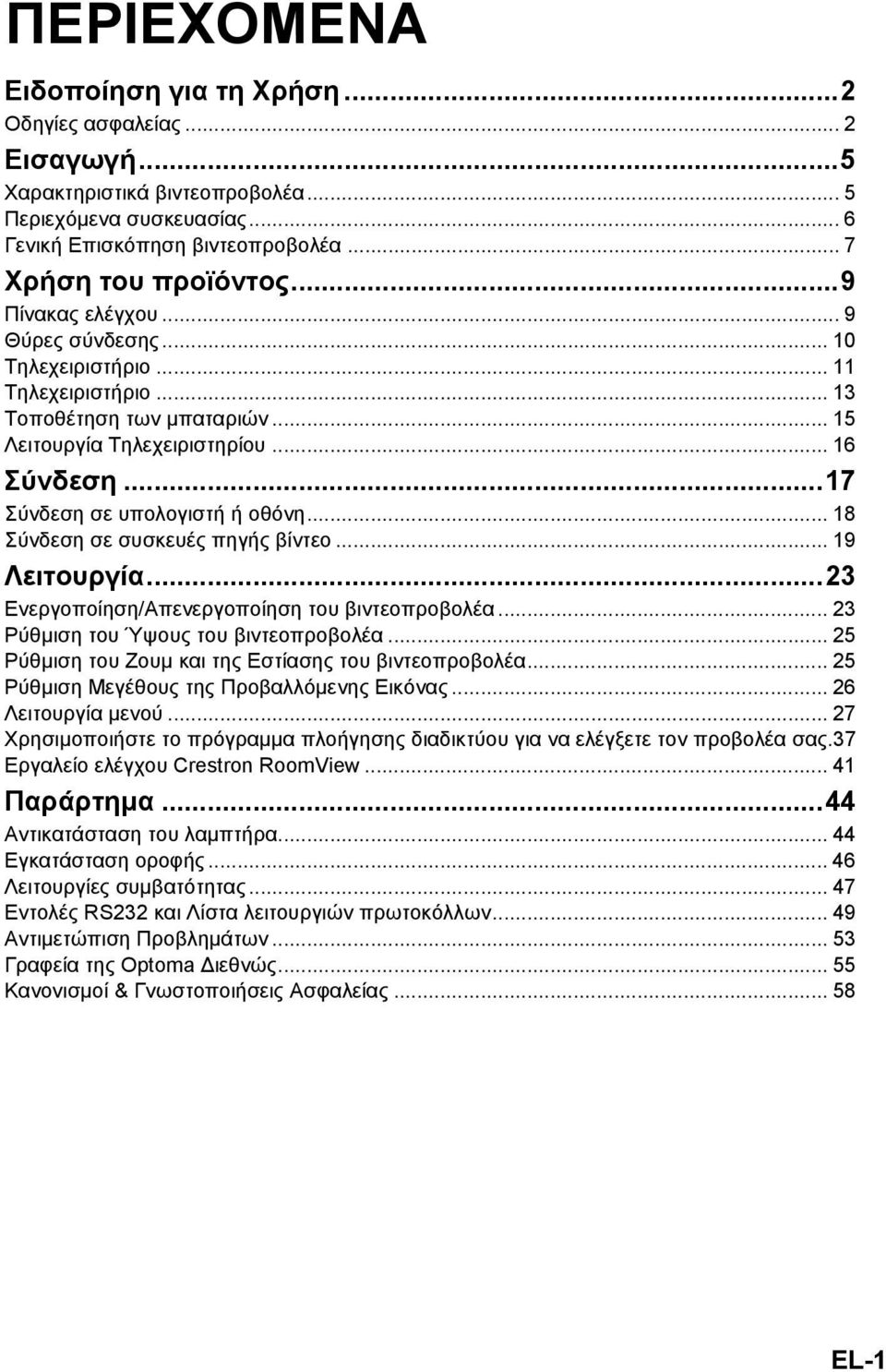

1 ΠΕΡΙΕΧΟΜΕΝΑ Ειδοποίηση για τη Χρήση...2 Οδηγίες ασφαλείας... 2 Εισαγωγή...5 Χαρακτηριστικά βιντεοπροβολέα... 5 Περιεχόμενα συσκευασίας... 6 Γενική Επισκόπηση βιντεοπροβολέα... 7 Χρήση του προϊόντος...9 Πίνακας ελέγχου... 9 Θύρες σύνδεσης Τηλεχειριστήριο Τηλεχειριστήριο Τοποθέτηση των μπαταριών Λειτουργία Τηλεχειριστηρίου Σύνδεση...17 Σύνδεση σε υπολογιστή ή οθόνη Σύνδεση σε συσκευές πηγής βίντεο Λειτουργία...23 Ενεργοποίηση/Απενεργοποίηση του βιντεοπροβολέα Ρύθμιση του Ύψους του βιντεοπροβολέα Ρύθμιση του Ζουμ και της Εστίασης του βιντεοπροβολέα Ρύθμιση Μεγέθους της Προβαλλόμενης Εικόνας Λειτουργία μενού Χρησιμοποιήστε το πρόγραμμα πλοήγησης διαδικτύου για να ελέγξετε τον προβολέα σας.37 Εργαλείο ελέγχου Crestron RoomView Παράρτημα...44 Αντικατάσταση του λαμπτήρα Εγκατάσταση οροφής Λειτουργίες συμβατότητας Εντολές RS232 και Λίστα λειτουργιών πρωτοκόλλων Αντιμετώπιση Προβλημάτων Γραφεία της Optoma Διεθνώς Κανονισμοί & Γνωστοποιήσεις Ασφαλείας EL-1

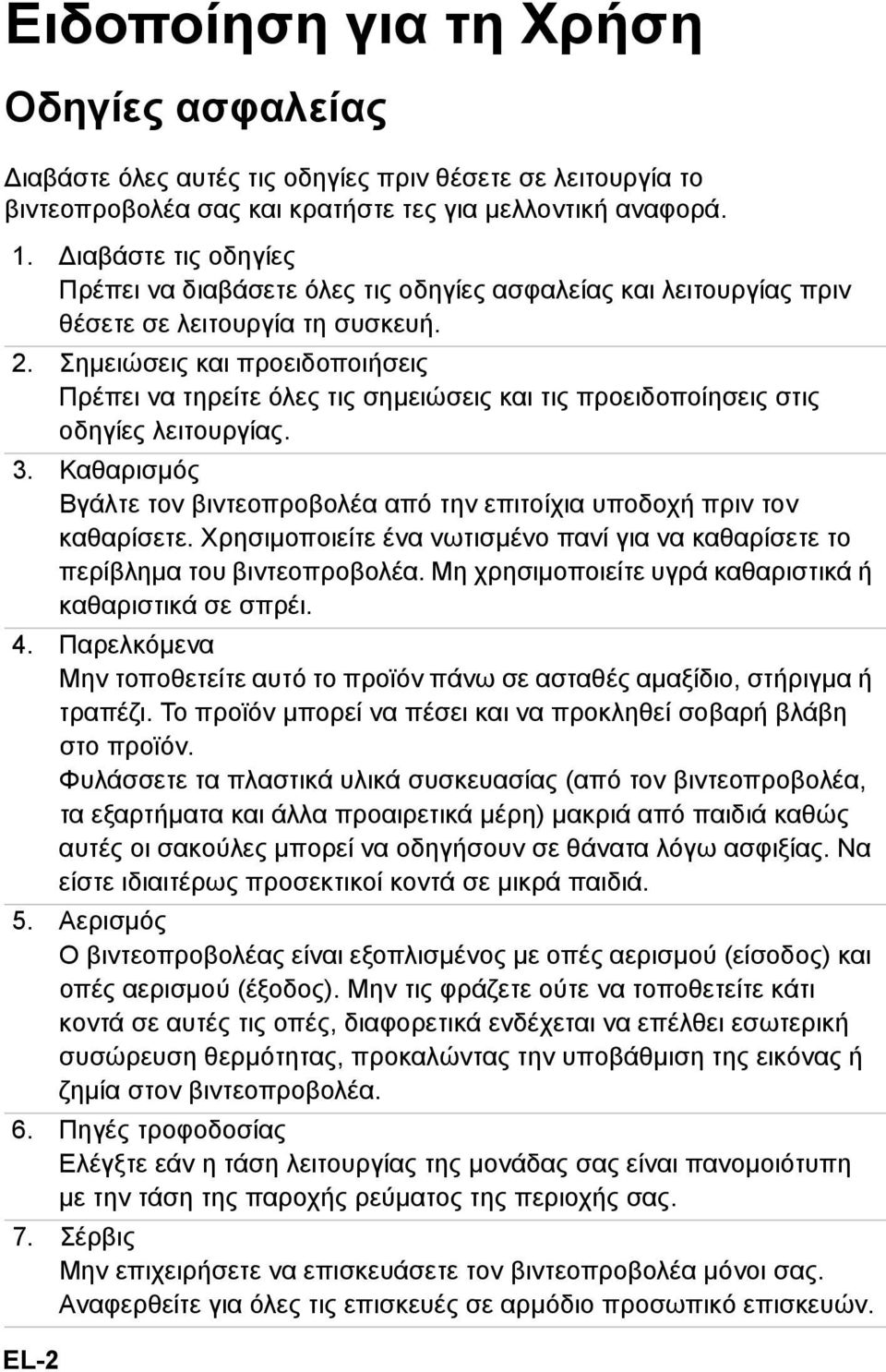

2 Ειδοποίηση για τη Χρήση Οδηγίες ασφαλείας Διαβάστε όλες αυτές τις οδηγίες πριν θέσετε σε λειτουργία το βιντεοπροβολέα σας και κρατήστε τες για μελλοντική αναφορά. 1. Διαβάστε τις οδηγίες Πρέπει να διαβάσετε όλες τις οδηγίες ασφαλείας και λειτουργίας πριν θέσετε σε λειτουργία τη συσκευή. 2. Σημειώσεις και προειδοποιήσεις Πρέπει να τηρείτε όλες τις σημειώσεις και τις προειδοποίησεις στις οδηγίες λειτουργίας. 3. Καθαρισμός Βγάλτε τον βιντεοπροβολέα από την επιτοίχια υποδοχή πριν τον καθαρίσετε. Χρησιμοποιείτε ένα νωτισμένο πανί για να καθαρίσετε το περίβλημα του βιντεοπροβολέα. Μη χρησιμοποιείτε υγρά καθαριστικά ή καθαριστικά σε σπρέι. 4. Παρελκόμενα Μην τοποθετείτε αυτό το προϊόν πάνω σε ασταθές αμαξίδιο, στήριγμα ή τραπέζι. Το προϊόν μπορεί να πέσει και να προκληθεί σοβαρή βλάβη στο προϊόν. Φυλάσσετε τα πλαστικά υλικά συσκευασίας (από τον βιντεοπροβολέα, τα εξαρτήματα και άλλα προαιρετικά μέρη) μακριά από παιδιά καθώς αυτές οι σακούλες μπορεί να οδηγήσουν σε θάνατα λόγω ασφιξίας. Να είστε ιδιαιτέρως προσεκτικοί κοντά σε μικρά παιδιά. 5. Αερισμός Ο βιντεοπροβολέας είναι εξοπλισμένος με οπές αερισμού (είσοδος) και οπές αερισμού (έξοδος). Μην τις φράζετε ούτε να τοποθετείτε κάτι κοντά σε αυτές τις οπές, διαφορετικά ενδέχεται να επέλθει εσωτερική συσώρευση θερμότητας, προκαλώντας την υποβάθμιση της εικόνας ή ζημία στον βιντεοπροβολέα. 6. Πηγές τροφοδοσίας Ελέγξτε εάν η τάση λειτουργίας της μονάδας σας είναι πανομοιότυπη με την τάση της παροχής ρεύματος της περιοχής σας. 7. Σέρβις Μην επιχειρήσετε να επισκευάσετε τον βιντεοπροβολέα μόνοι σας. Αναφερθείτε για όλες τις επισκευές σε αρμόδιο προσωπικό επισκευών. EL-2

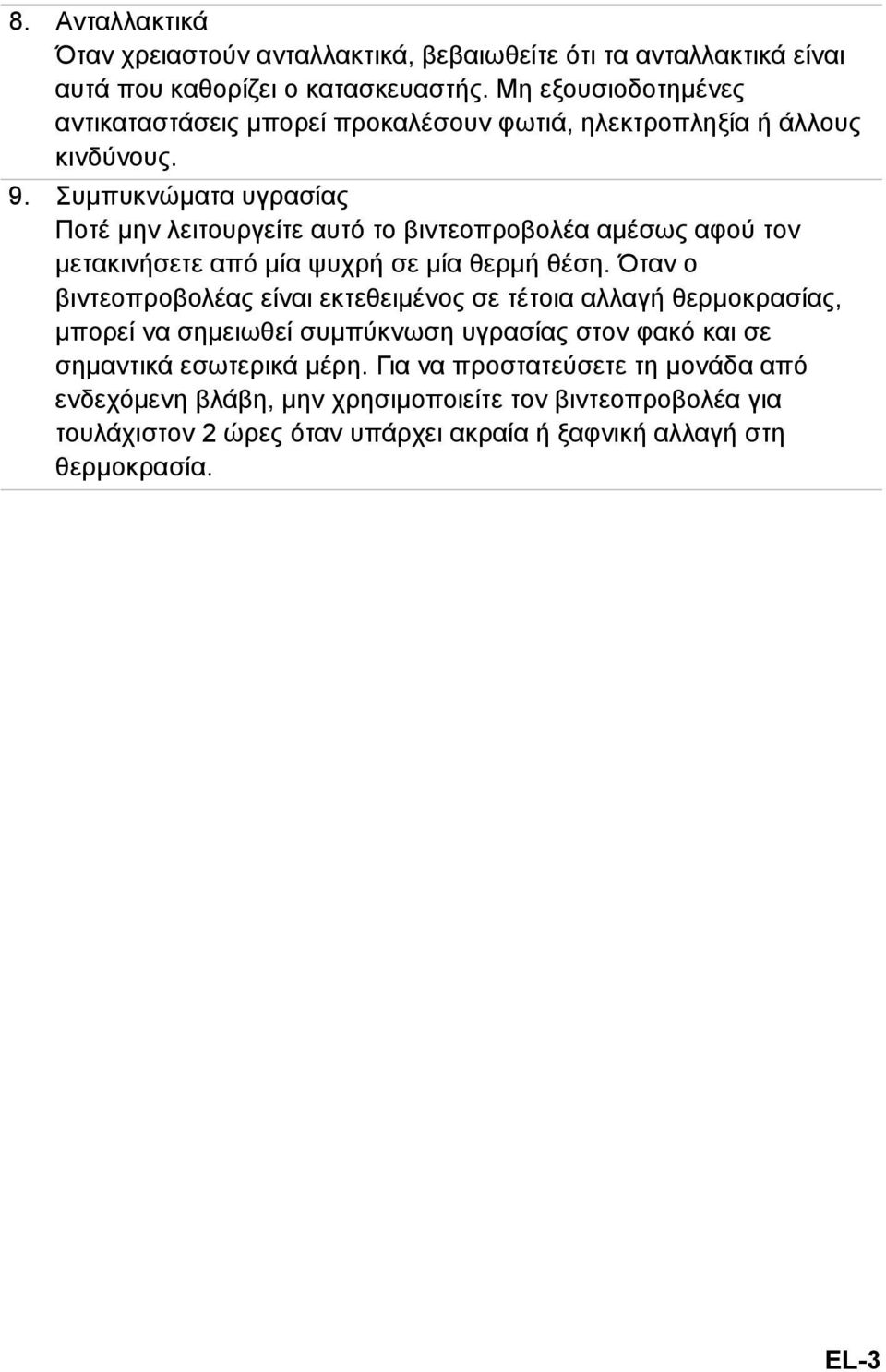

3 8. Ανταλλακτικά Όταν χρειαστούν ανταλλακτικά, βεβαιωθείτε ότι τα ανταλλακτικά είναι αυτά που καθορίζει ο κατασκευαστής. Μη εξουσιοδοτημένες αντικαταστάσεις μπορεί προκαλέσουν φωτιά, ηλεκτροπληξία ή άλλους κινδύνους. 9. Συμπυκνώματα υγρασίας Ποτέ μην λειτουργείτε αυτό το βιντεοπροβολέα αμέσως αφού τον μετακινήσετε από μία ψυχρή σε μία θερμή θέση. Όταν ο βιντεοπροβολέας είναι εκτεθειμένος σε τέτοια αλλαγή θερμοκρασίας, μπορεί να σημειωθεί συμπύκνωση υγρασίας στον φακό και σε σημαντικά εσωτερικά μέρη. Για να προστατεύσετε τη μονάδα από ενδεχόμενη βλάβη, μην χρησιμοποιείτε τον βιντεοπροβολέα για τουλάχιστον 2 ώρες όταν υπάρχει ακραία ή ξαφνική αλλαγή στη θερμοκρασία. EL-3

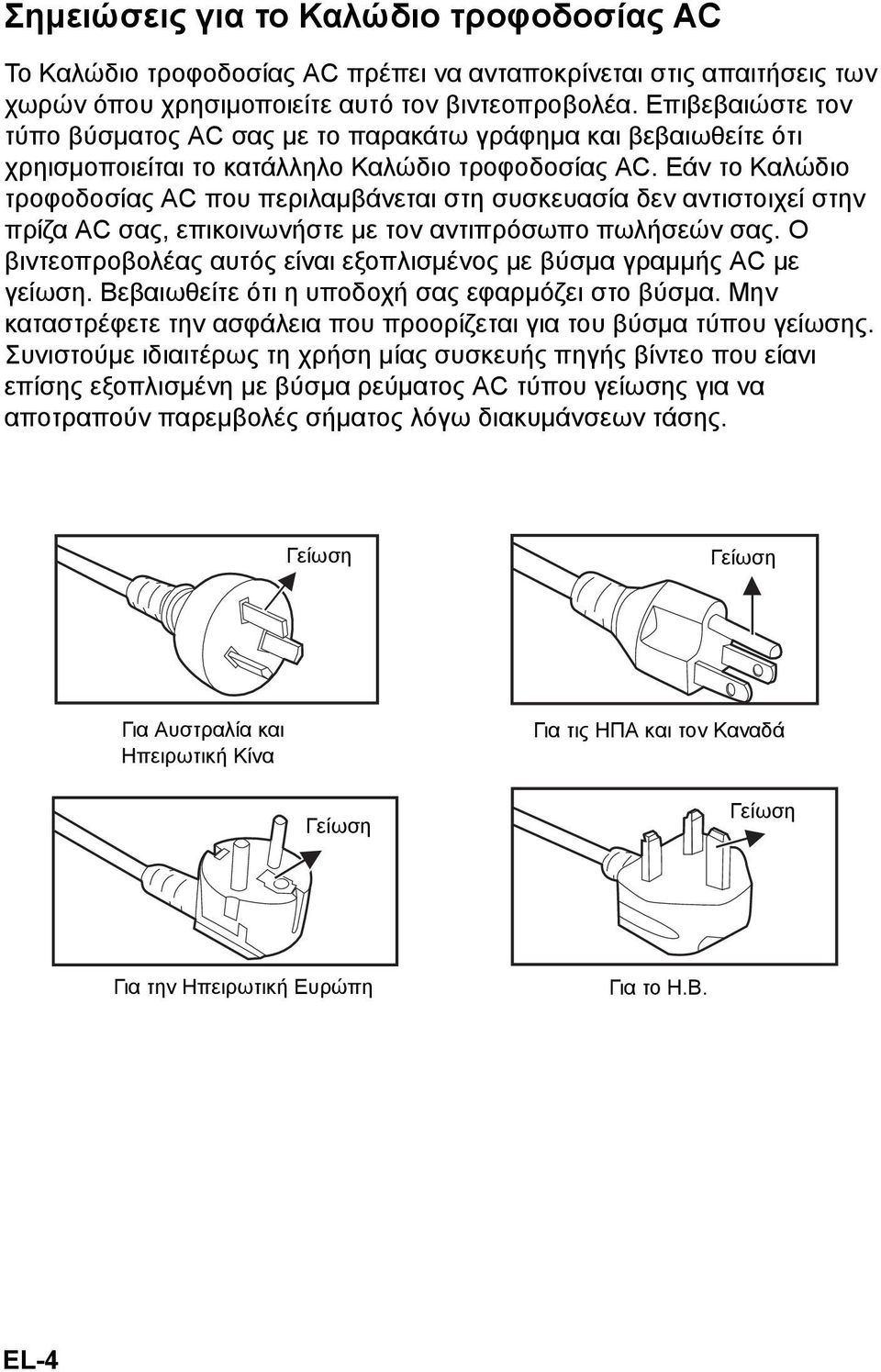

4 Σημειώσεις για το Καλώδιο τροφοδοσίας AC Το Καλώδιο τροφοδοσίας AC πρέπει να ανταποκρίνεται στις απαιτήσεις των χωρών όπου χρησιμοποιείτε αυτό τον βιντεοπροβολέα. Επιβεβαιώστε τον τύπο βύσματος AC σας με το παρακάτω γράφημα και βεβαιωθείτε ότι χρηισμοποιείται το κατάλληλο Καλώδιο τροφοδοσίας AC. Εάν το Καλώδιο τροφοδοσίας AC που περιλαμβάνεται στη συσκευασία δεν αντιστοιχεί στην πρίζα AC σας, επικοινωνήστε με τον αντιπρόσωπο πωλήσεών σας. Ο βιντεοπροβολέας αυτός είναι εξοπλισμένος με βύσμα γραμμής AC με γείωση. Βεβαιωθείτε ότι η υποδοχή σας εφαρμόζει στο βύσμα. Μην καταστρέφετε την ασφάλεια που προορίζεται για του βύσμα τύπου γείωσης. Συνιστούμε ιδιαιτέρως τη χρήση μίας συσκευής πηγής βίντεο που είανι επίσης εξοπλισμένη με βύσμα ρεύματος AC τύπου γείωσης για να αποτραπούν παρεμβολές σήματος λόγω διακυμάνσεων τάσης. Γείωση Γείωση Για Αυστραλία και Ηπειρωτική Κίνα Για τις ΗΠΑ και τον Καναδά Γείωση Γείωση Για την Ηπειρωτική Ευρώπη Για το Η.Β. EL-4

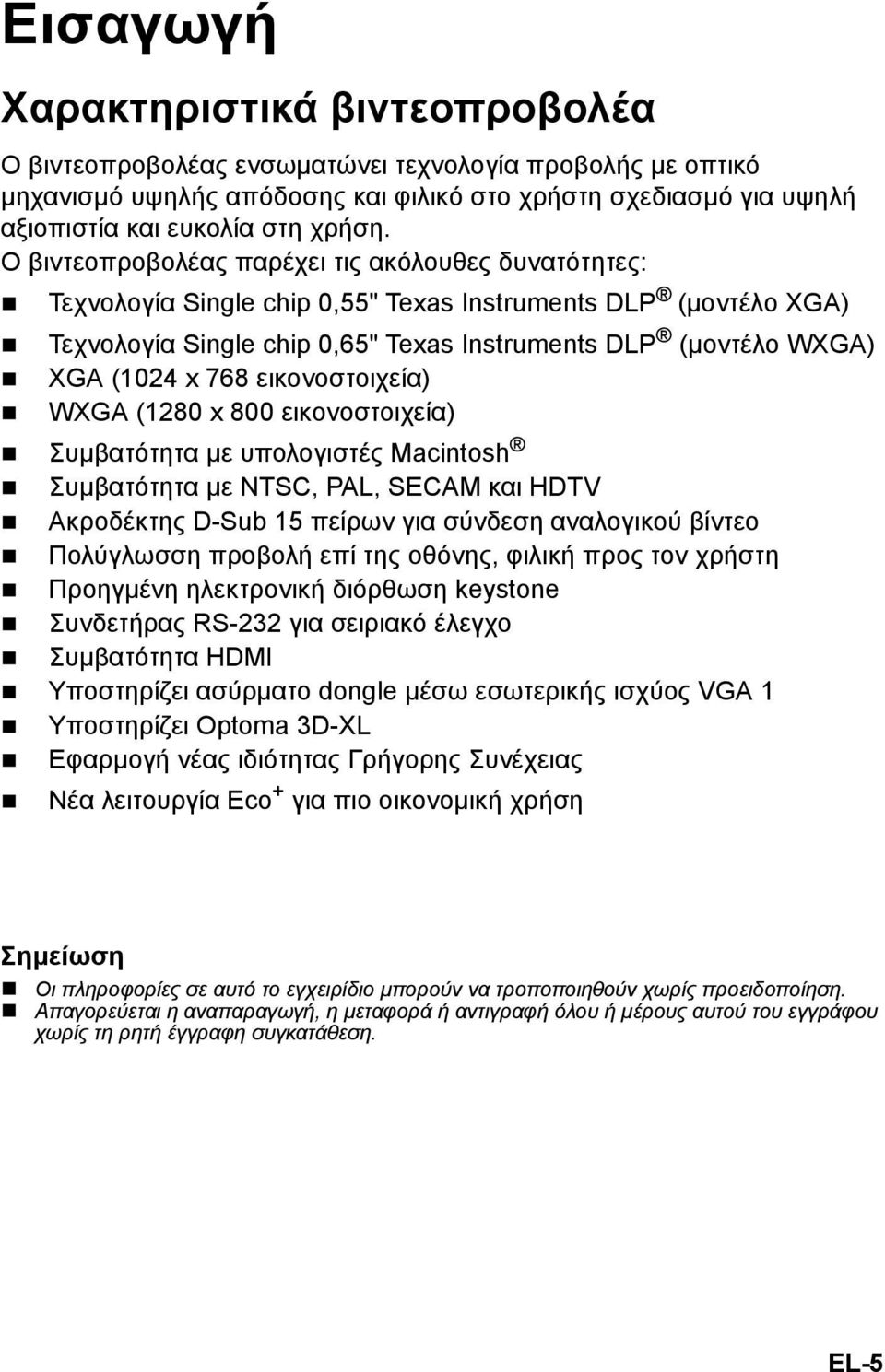

5 Εισαγωγή Χαρακτηριστικά βιντεοπροβολέα Ο βιντεοπροβολέας ενσωματώνει τεχνολογία προβολής με οπτικό μηχανισμό υψηλής απόδοσης και φιλικό στο χρήστη σχεδιασμό για υψηλή αξιοπιστία και ευκολία στη χρήση. Ο βιντεοπροβολέας παρέχει τις ακόλουθες δυνατότητες: Τεχνολογία Single chip 0,55" Texas Instruments DLP (μοντέλο XGA) Τεχνολογία Single chip 0,65" Texas Instruments DLP (μοντέλο WXGA) XGA (1024 x 768 εικονοστοιχεία) WXGA (1280 x 800 εικονοστοιχεία) Συμβατότητα με υπολογιστές Macintosh Συμβατότητα με NTSC, PAL, SECAM και HDTV Ακροδέκτης D-Sub 15 πείρων για σύνδεση αναλογικού βίντεο Πολύγλωσση προβολή επί της οθόνης, φιλική προς τον χρήστη Προηγμένη ηλεκτρονική διόρθωση keystone Συνδετήρας RS-232 για σειριακό έλεγχο Συμβατότητα HDMI Υποστηρίζει ασύρματο dongle μέσω εσωτερικής ισχύος VGA 1 Υποστηρίζει Optoma 3D-XL Εφαρμογή νέας ιδιότητας Γρήγορης Συνέχειας Νέα λειτουργία Eco + για πιο οικονομική χρήση Σημείωση Οι πληροφορίες σε αυτό το εγχειρίδιο μπορούν να τροποποιηθούν χωρίς προειδοποίηση. Απαγορεύεται η αναπαραγωγή, η μεταφορά ή αντιγραφή όλου ή μέρους αυτού του εγγράφου χωρίς τη ρητή έγγραφη συγκατάθεση. EL-5

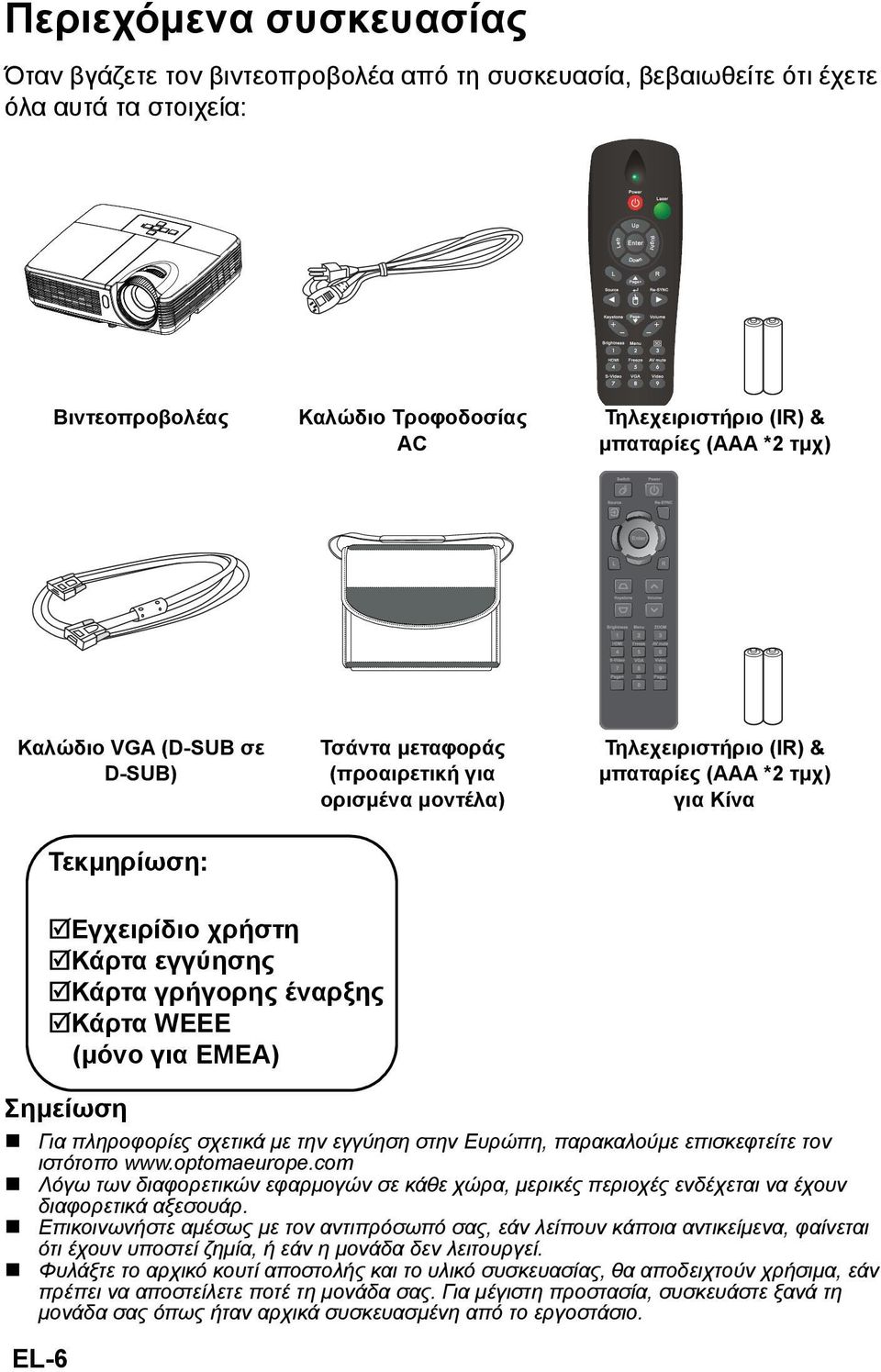

6 Περιεχόμενα συσκευασίας Όταν βγάζετε τον βιντεοπροβολέα από τη συσκευασία, βεβαιωθείτε ότι έχετε όλα αυτά τα στοιχεία: Βιντεοπροβολέας Καλώδιο Τροφοδοσίας AC Τηλεχειριστήριο (IR) & μπαταρίες (AAA *2 τμχ) Καλώδιο VGA (D-SUB σε D-SUB) Τσάντα μεταφοράς (προαιρετική για ορισμένα μοντέλα) Τηλεχειριστήριο (IR) & μπαταρίες (AAA *2 τμχ) για Κίνα Τεκμηρίωση: Σημείωση Για πληροφορίες σχετικά με την εγγύηση στην Ευρώπη, παρακαλούμε επισκεφτείτε τον ιστότοπο Λόγω των διαφορετικών εφαρμογών σε κάθε χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά αξεσουάρ. Επικοινωνήστε αμέσως με τον αντιπρόσωπό σας, εάν λείπουν κάποια αντικείμενα, φαίνεται ότι έχουν υποστεί ζημία, ή εάν η μονάδα δεν λειτουργεί. Φυλάξτε το αρχικό κουτί αποστολής και το υλικό συσκευασίας, θα αποδειχτούν χρήσιμα, εάν πρέπει να αποστείλετε ποτέ τη μονάδα σας. Για μέγιστη προστασία, συσκευάστε ξανά τη μονάδα σας όπως ήταν αρχικά συσκευασμένη από το εργοστάσιο. EL-6 Εγχειρίδιο χρήστη Κάρτα εγγύησης Κάρτα γρήγορης έναρξης Κάρτα WEEE (μόνο για EMEA)

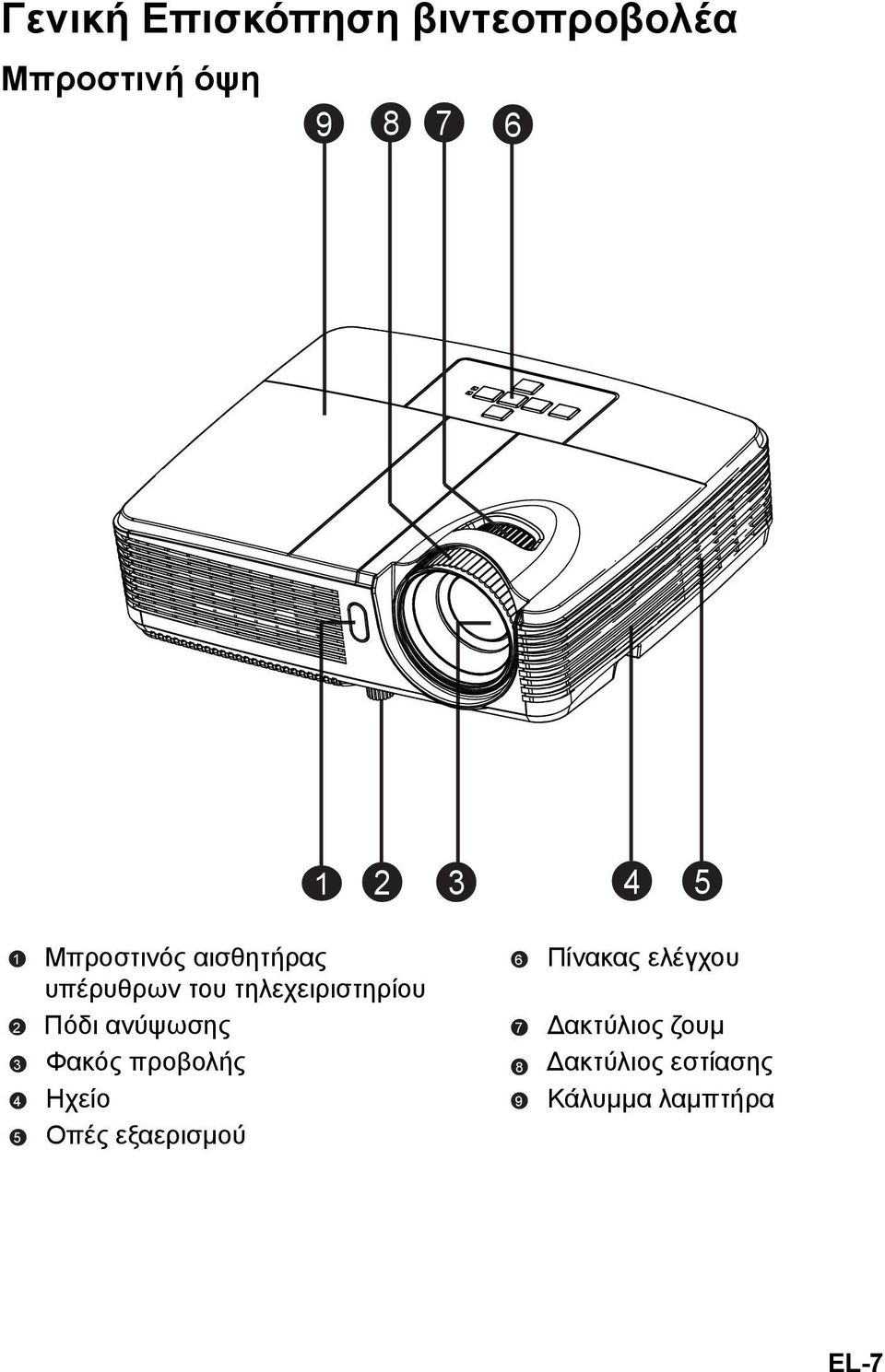

7 Γενική Επισκόπηση βιντεοπροβολέα Μπροστινή όψη Μπροστινός αισθητήρας υπέρυθρων του τηλεχειριστηρίου Πόδι ανύψωσης Φακός προβολής Ηχείο Οπές εξαερισμού Πίνακας ελέγχου Δακτύλιος ζουμ Δακτύλιος εστίασης Κάλυμμα λαμπτήρα EL-7

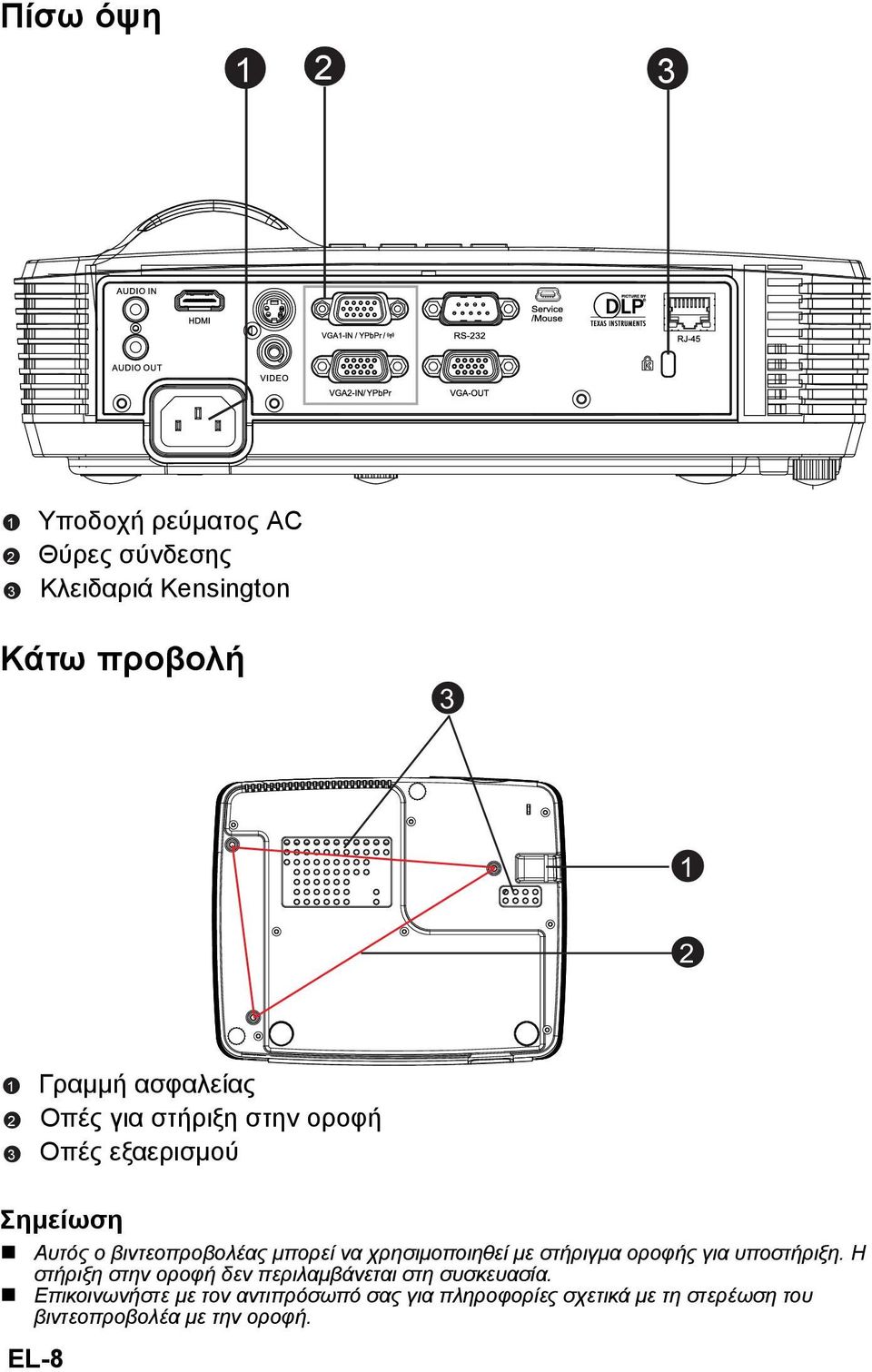

8 Πίσω όψη Υποδοχή ρεύματος AC Θύρες σύνδεσης Κλειδαριά Kensington Κάτω προβολή Γραμμή ασφαλείας Οπές για στήριξη στην οροφή Οπές εξαερισμού Σημείωση Αυτός ο βιντεοπροβολέας μπορεί να χρησιμοποιηθεί με στήριγμα οροφής για υποστήριξη. Η στήριξη στην οροφή δεν περιλαμβάνεται στη συσκευασία. Επικοινωνήστε με τον αντιπρόσωπό σας για πληροφορίες σχετικά με τη στερέωση του βιντεοπροβολέα με την οροφή. EL-8

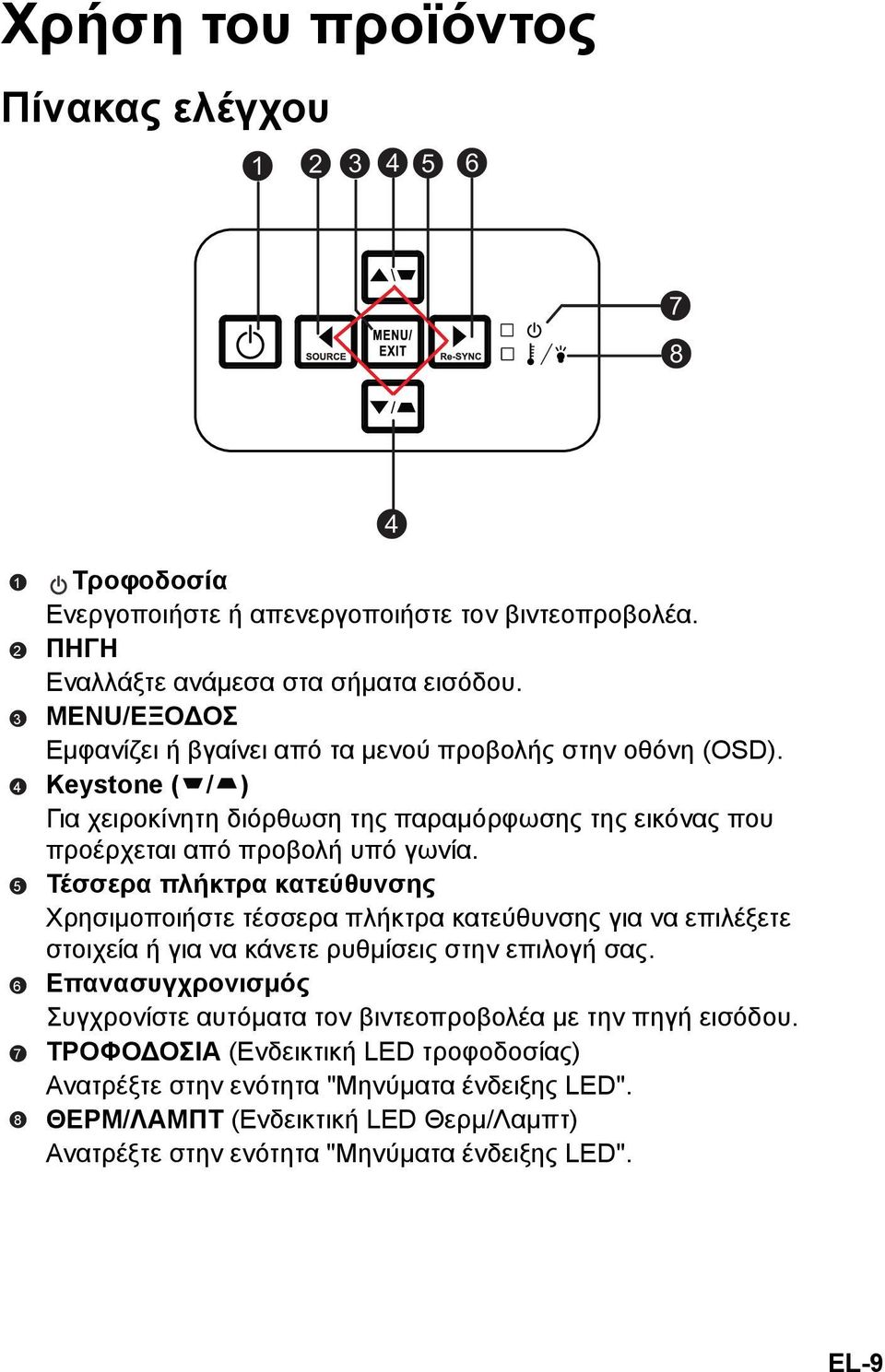

9 Χρήση του προϊόντος Πίνακας ελέγχου Τροφοδοσία Ενεργοποιήστε ή απενεργοποιήστε τον βιντεοπροβολέα. ΠΗΓΗ Εναλλάξτε ανάμεσα στα σήματα εισόδου. MENU/ΕΞΟΔΟΣ Εμφανίζει ή βγαίνει από τα μενού προβολής στην οθόνη (OSD). Keystone ( / ) Για χειροκίνητη διόρθωση της παραμόρφωσης της εικόνας που προέρχεται από προβολή υπό γωνία. Τέσσερα πλήκτρα κατεύθυνσης Χρησιμοποιήστε τέσσερα πλήκτρα κατεύθυνσης για να επιλέξετε στοιχεία ή για να κάνετε ρυθμίσεις στην επιλογή σας. Επανασυγχρονισμός Συγχρονίστε αυτόματα τον βιντεοπροβολέα με την πηγή εισόδου. ΤΡΟΦΟΔΟΣΙΑ (Ενδεικτική LED τροφοδοσίας) Ανατρέξτε στην ενότητα "Μηνύματα ένδειξης LED". ΘΕΡΜ/ΛΑΜΠΤ (Ενδεικτική LED Θερμ/Λαμπτ) Ανατρέξτε στην ενότητα "Μηνύματα ένδειξης LED". EL-9

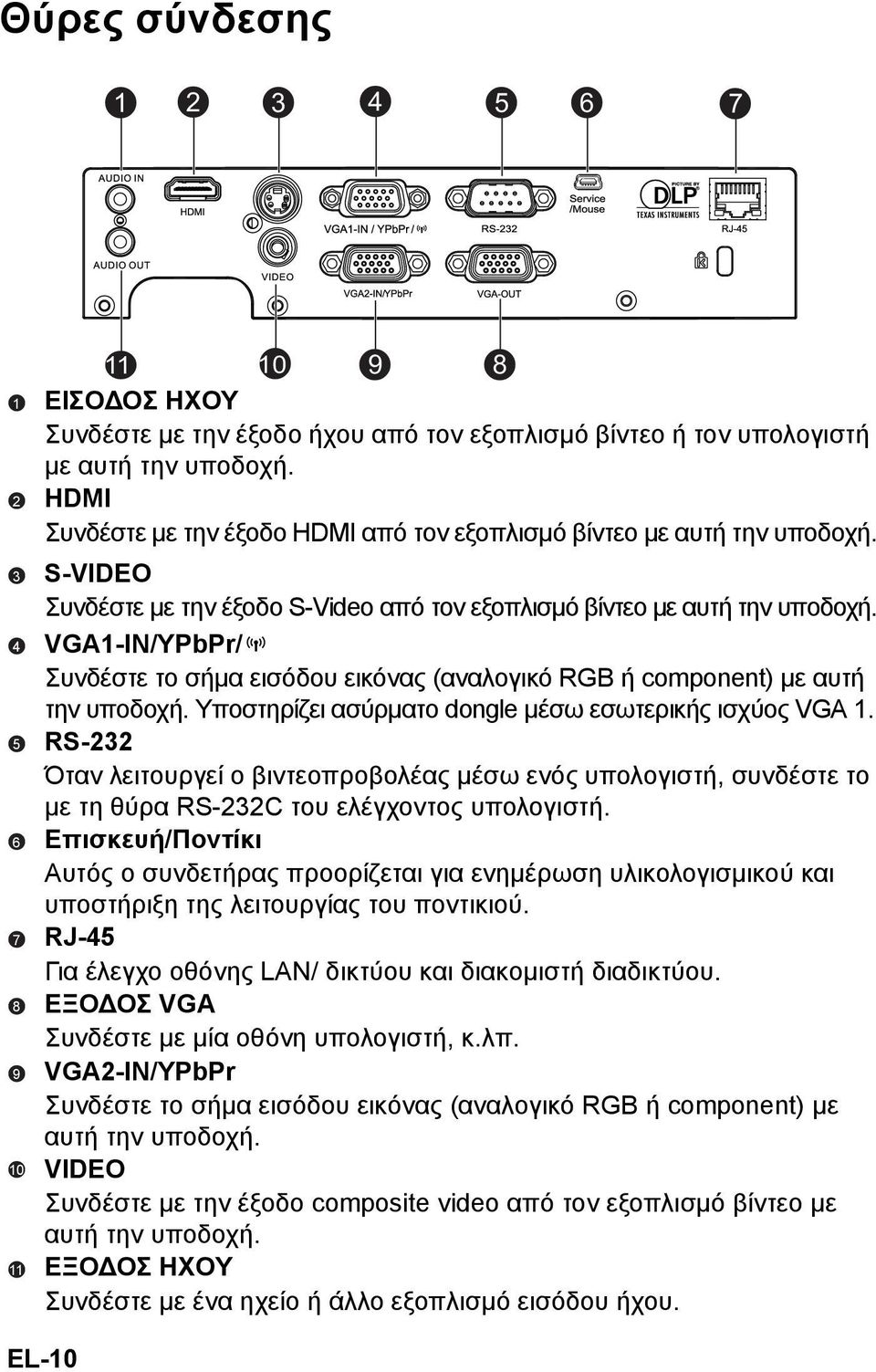

10 Θύρες σύνδεσης ΕΙΣΟΔΟΣ ΗΧΟΥ Συνδέστε με την έξοδο ήχου από τον εξοπλισμό βίντεο ή τον υπολογιστή με αυτή την υποδοχή. HDMI Συνδέστε με την έξοδο HDMI από τον εξοπλισμό βίντεο με αυτή την υποδοχή. S-VIDEO Συνδέστε με την έξοδο S-Video από τον εξοπλισμό βίντεο με αυτή την υποδοχή. VGA1-IN/YPbPr/ Συνδέστε το σήμα εισόδου εικόνας (αναλογικό RGB ή component) με αυτή την υποδοχή. Υποστηρίζει ασύρματο dongle μέσω εσωτερικής ισχύος VGA 1. RS-232 Όταν λειτουργεί ο βιντεοπροβολέας μέσω ενός υπολογιστή, συνδέστε το με τη θύρα RS-232C του ελέγχοντος υπολογιστή. Επισκευή/Ποντίκι Αυτός ο συνδετήρας προορίζεται για ενημέρωση υλικολογισμικού και υποστήριξη της λειτουργίας του ποντικιού. RJ-45 Για έλεγχο οθόνης LAN/ δικτύου και διακομιστή διαδικτύου. ΕΞΟΔΟΣ VGA Συνδέστε με μία οθόνη υπολογιστή, κ.λπ. VGA2-IN/YPbPr Συνδέστε το σήμα εισόδου εικόνας (αναλογικό RGB ή component) με αυτή την υποδοχή. VIDEO Συνδέστε με την έξοδο composite video από τον εξοπλισμό βίντεο με αυτή την υποδοχή. ΕΞΟΔΟΣ ΗΧΟΥ Συνδέστε με ένα ηχείο ή άλλο εξοπλισμό εισόδου ήχου. EL-10

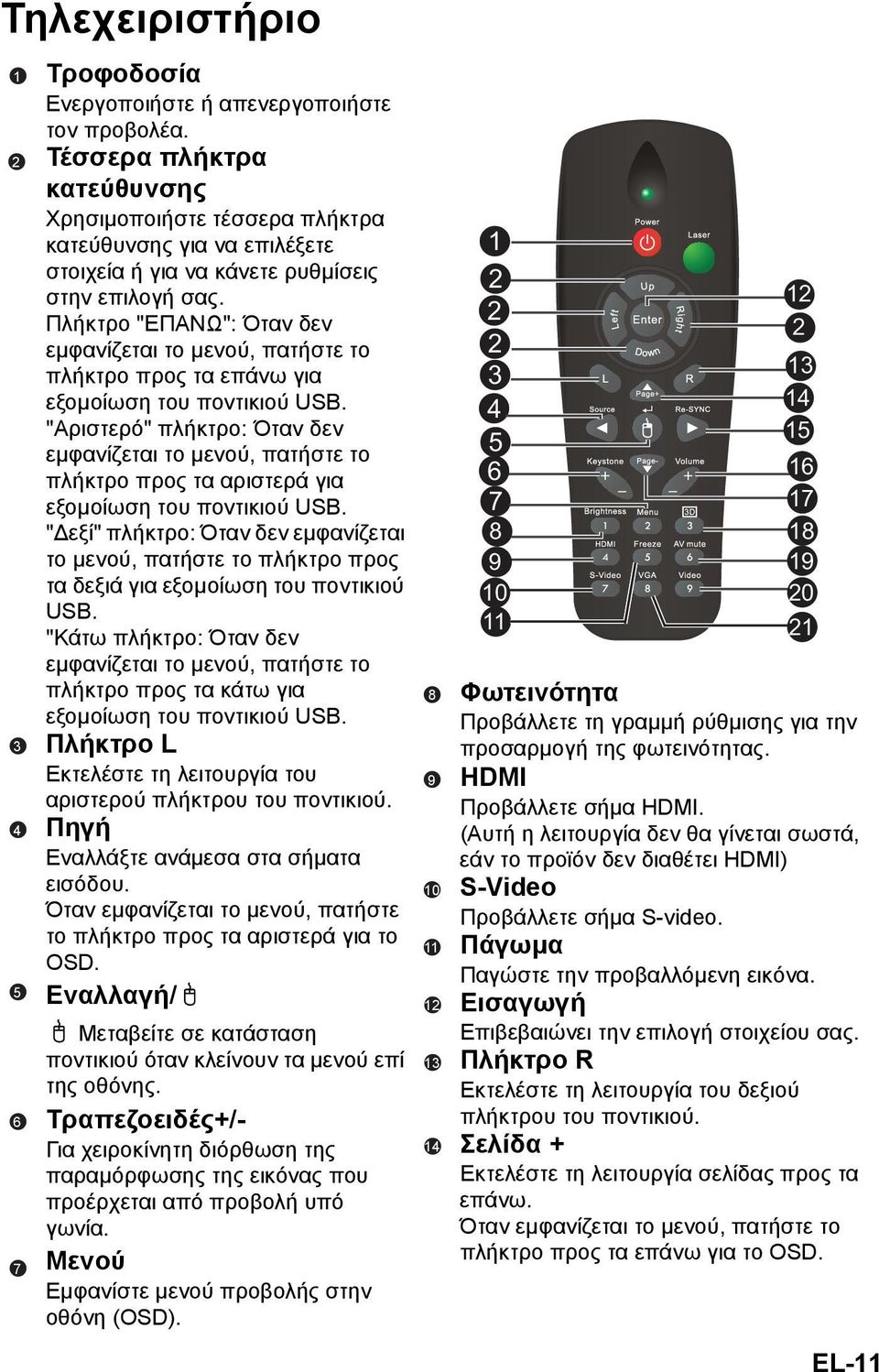

11 Τηλεχειριστήριο Τροφοδοσία Ενεργοποιήστε ή απενεργοποιήστε τον προβολέα. Τέσσερα πλήκτρα κατεύθυνσης Χρησιμοποιήστε τέσσερα πλήκτρα κατεύθυνσης για να επιλέξετε στοιχεία ή για να κάνετε ρυθμίσεις στην επιλογή σας. Πλήκτρο "ΕΠΑΝΩ": Όταν δεν εμφανίζεται το μενού, πατήστε το πλήκτρο προς τα επάνω για εξομοίωση του ποντικιού USB. "Αριστερό" πλήκτρο: Όταν δεν εμφανίζεται το μενού, πατήστε το πλήκτρο προς τα αριστερά για εξομοίωση του ποντικιού USB. "Δεξί" πλήκτρο: Όταν δεν εμφανίζεται το μενού, πατήστε το πλήκτρο προς τα δεξιά για εξομοίωση του ποντικιού USB. "Κάτω πλήκτρο: Όταν δεν εμφανίζεται το μενού, πατήστε το πλήκτρο προς τα κάτω για εξομοίωση του ποντικιού USB. Πλήκτρο L Εκτελέστε τη λειτουργία του αριστερού πλήκτρου του ποντικιού. Πηγή Εναλλάξτε ανάμεσα στα σήματα εισόδου. Όταν εμφανίζεται το μενού, πατήστε το πλήκτρο προς τα αριστερά για το OSD. Εναλλαγή/ Μεταβείτε σε κατάσταση ποντικιού όταν κλείνουν τα μενού επί της οθόνης. Τραπεζοειδές+/- Για χειροκίνητη διόρθωση της παραμόρφωσης της εικόνας που προέρχεται από προβολή υπό γωνία. Μενού Εμφανίστε μενού προβολής στην οθόνη (OSD) Φωτεινότητα Προβάλλετε τη γραμμή ρύθμισης για την προσαρμογή της φωτεινότητας. HDMI Προβάλλετε σήμα HDMI. (Αυτή η λειτουργία δεν θα γίνεται σωστά, εάν το προϊόν δεν διαθέτει HDMI) S-Video Προβάλλετε σήμα S-video. Πάγωμα Παγώστε την προβαλλόμενη εικόνα. Εισαγωγή Επιβεβαιώνει την επιλογή στοιχείου σας. Πλήκτρο R Εκτελέστε τη λειτουργία του δεξιού πλήκτρου του ποντικιού. Σελίδα + Εκτελέστε τη λειτουργία σελίδας προς τα επάνω. Όταν εμφανίζεται το μενού, πατήστε το πλήκτρο προς τα επάνω για το OSD. EL-11

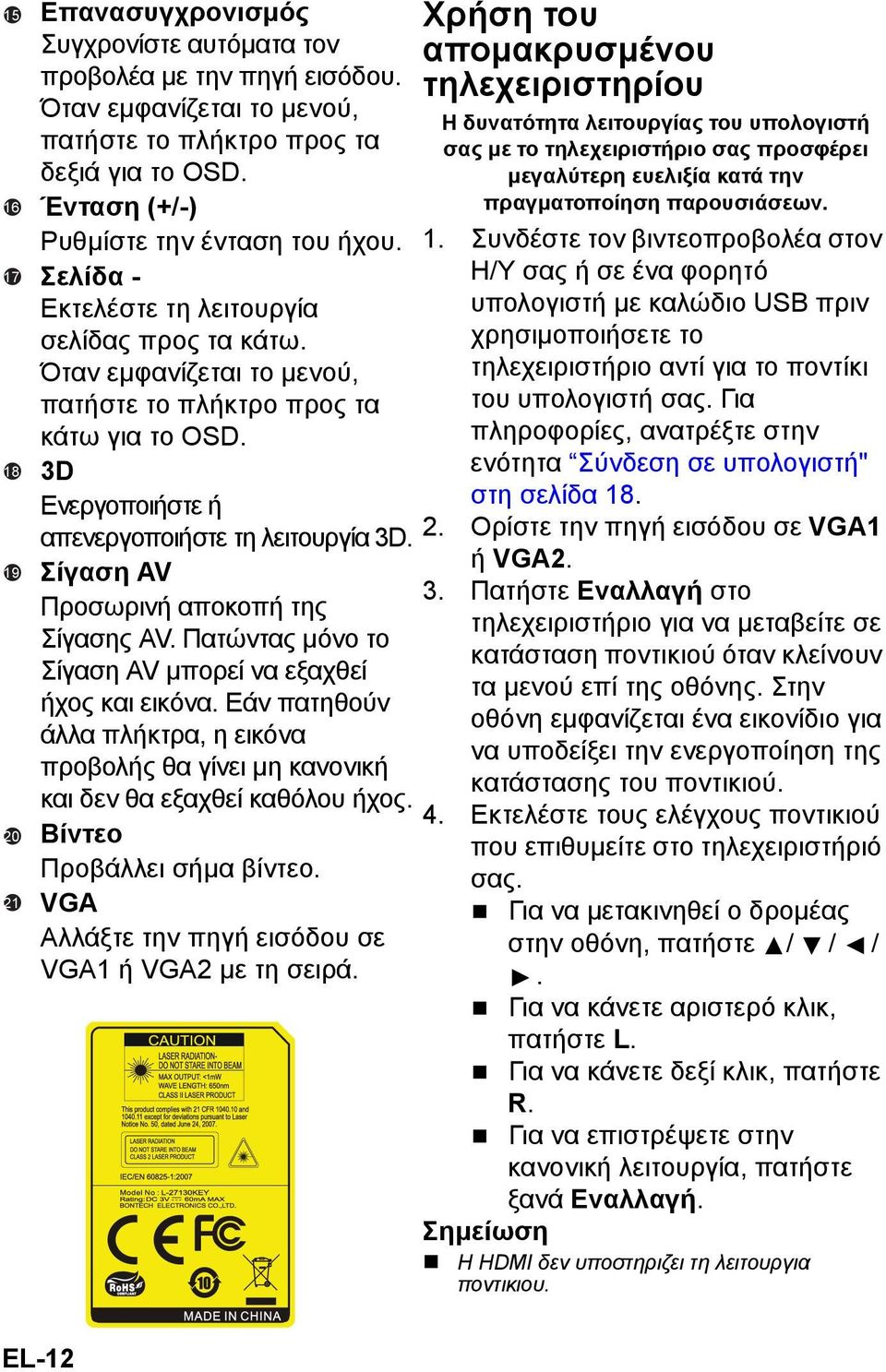

12 Επανασυγχρονισμός Συγχρονίστε αυτόματα τον προβολέα με την πηγή εισόδου. Όταν εμφανίζεται το μενού, πατήστε το πλήκτρο προς τα δεξιά για το OSD. Ένταση (+/-) Ρυθμίστε την ένταση του ήχου. Σελίδα - Εκτελέστε τη λειτουργία σελίδας προς τα κάτω. Όταν εμφανίζεται το μενού, πατήστε το πλήκτρο προς τα κάτω για το OSD. 3D Ενεργοποιήστε ή απενεργοποιήστε τη λειτουργία 3D. Σίγαση AV Προσωρινή αποκοπή της Σίγασης AV. Πατώντας μόνο το Σίγαση AV μπορεί να εξαχθεί ήχος και εικόνα. Εάν πατηθούν άλλα πλήκτρα, η εικόνα προβολής θα γίνει μη κανονική και δεν θα εξαχθεί καθόλου ήχος. Βίντεο Προβάλλει σήμα βίντεο. VGA Αλλάξτε την πηγή εισόδου σε VGA1 ή VGA2 με τη σειρά. Χρήση του απομακρυσμένου τηλεχειριστηρίου Η δυνατότητα λειτουργίας του υπολογιστή σας με το τηλεχειριστήριο σας προσφέρει μεγαλύτερη ευελιξία κατά την πραγματοποίηση παρουσιάσεων. 1. Συνδέστε τον βιντεοπροβολέα στον Η/Υ σας ή σε ένα φορητό υπολογιστή με καλώδιο USB πριν χρησιμοποιήσετε το τηλεχειριστήριο αντί για το ποντίκι του υπολογιστή σας. Για πληροφορίες, ανατρέξτε στην ενότητα Σύνδεση σε υπολογιστή" στη σελίδα Ορίστε την πηγή εισόδου σε VGA1 ή VGA2. 3. Πατήστε Εναλλαγή στο τηλεχειριστήριο για να μεταβείτε σε κατάσταση ποντικιού όταν κλείνουν τα μενού επί της οθόνης. Στην οθόνη εμφανίζεται ένα εικονίδιο για να υποδείξει την ενεργοποίηση της κατάστασης του ποντικιού. 4. Εκτελέστε τους ελέγχους ποντικιού που επιθυμείτε στο τηλεχειριστήριό σας. Για να μετακινηθεί ο δρομέας στην οθόνη, πατήστε / / /. Για να κάνετε αριστερό κλικ, πατήστε L. Για να κάνετε δεξί κλικ, πατήστε R. Για να επιστρέψετε στην κανονική λειτουργία, πατήστε ξανά Εναλλαγή. Σημείωση Η HDMI δεν υποστηριζει τη λειτουργια ποντικιου. EL-12

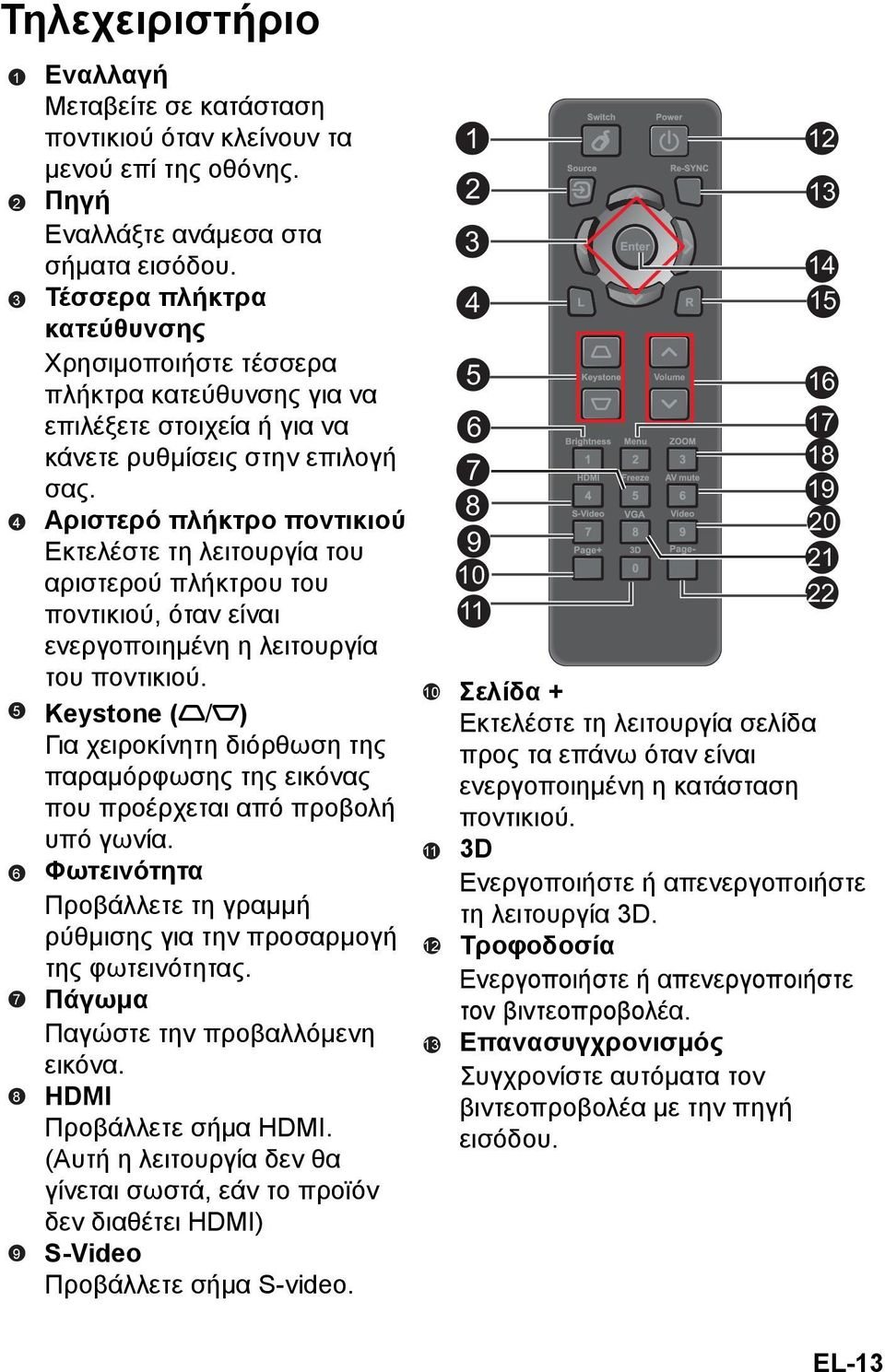

13 Τηλεχειριστήριο Εναλλαγή Μεταβείτε σε κατάσταση ποντικιού όταν κλείνουν τα μενού επί της οθόνης. Πηγή Εναλλάξτε ανάμεσα στα σήματα εισόδου. Τέσσερα πλήκτρα κατεύθυνσης Χρησιμοποιήστε τέσσερα πλήκτρα κατεύθυνσης για να επιλέξετε στοιχεία ή για να κάνετε ρυθμίσεις στην επιλογή σας. Αριστερό πλήκτρο ποντικιού Εκτελέστε τη λειτουργία του αριστερού πλήκτρου του ποντικιού, όταν είναι ενεργοποιημένη η λειτουργία του ποντικιού. Keystone ( / ) Για χειροκίνητη διόρθωση της παραμόρφωσης της εικόνας που προέρχεται από προβολή υπό γωνία. Φωτεινότητα Προβάλλετε τη γραμμή ρύθμισης για την προσαρμογή της φωτεινότητας. Πάγωμα Παγώστε την προβαλλόμενη εικόνα. HDMI Προβάλλετε σήμα HDMI. (Αυτή η λειτουργία δεν θα γίνεται σωστά, εάν το προϊόν δεν διαθέτει HDMI) S-Video Προβάλλετε σήμα S-video Σελίδα + Εκτελέστε τη λειτουργία σελίδα προς τα επάνω όταν είναι ενεργοποιημένη η κατάσταση ποντικιού. 3D Ενεργοποιήστε ή απενεργοποιήστε τη λειτουργία 3D. Τροφοδοσία Ενεργοποιήστε ή απενεργοποιήστε τον βιντεοπροβολέα. Επανασυγχρονισμός Συγχρονίστε αυτόματα τον βιντεοπροβολέα με την πηγή εισόδου. EL-13

14 Εισαγωγή Επιβεβαιωμένες επιλογές. Δεξί κλικ ποντικιού Εκτελέστε τη λειτουργία του δεξιού πλήκτρου του ποντικιού, όταν είναι ενεργοποιημένη η λειτουργία του ποντικιού. Ένταση ( / ) Ρυθμίστε την ένταση του ήχου. Μενού Εμφανίστε μενού προβολής στην οθόνη (OSD). Ζουμ Μεγεθύνει ή μικραίνει την προβαλλόμενη εικόνα. Σίγαση AV Αποκόψτε προσωρινά τη Σίγαση AV. Πατώντας μόνο το Σίγαση AV μπορεί να εξαχθεί ήχος και εικόνα. Εάν πατηθούν άλλα πλήκτρα, η εικόνα προβολής θα γίνει μη κανονική και δεν θα εξαχθεί καθόλου ήχος. Βίντεο Προβάλλει σήμα βίντεο. VGA Αλλάξτε την πηγή εισόδου σε VGA1 ή VGA2 με τη σειρά. Σελίδα - Εκτελέστε τη λειτουργία σελίδας προς τα κάτω. EL-14

15 Τοποθέτηση των μπαταριών 1. Ανοίξτε το κάλυμμα της μπαταρίας με την κατεύθυνση που φαίνεται στην εικόνα. 2. Εγκαταστήστε τις μπαταρίες όπως υποδεικνύεται στο διάγραμμα μέσα στον χώρο. 3. Κλείστε το κάλυμμα της μπαταρίας στη θέση του. Προσοχή Υπάρχει κίνδυνος έκρηξης αν η μπαταρία αντικατασταθεί από λανθασμένο τύπο. Απορρίπτετε τις χρησιμοποιημένες μπαταρίες σύμφωνα με τις οδηγίες. Βεβαιωθείτε ότι οι συν και πλην ακροδέκτες είναι σωστά ευθυγραμμισμένοι όταν φορτώνετε μία μπαταρία. Σημείωση Φυλάσσετε τις μπαταρίες μακριά από παιδιά. Υπάρχει κίνδυνος θανάτου από ακούσια κατάποση της μπαταρίας. Βγάλτε τις μπαταρίες από το τηλεχειριστήριο όταν δεν το χρησιμοποιείτε για παρατεταμένες περιόδους. Μην απορρίπτετε τις χρησιμοποιημένες μπαταρίες μαζί με τα οικιακά απορρίμματα. Απορρίψτε τις χρησιμοποιημένες μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς. Ενέχεται κίνδυνος έκρηξης αν οι μπαταρίες τοποθετηθούν λανθασμένα. Αντικαταστήστε όλες τις μπαταρίες με καινούργιες. Οι μπαταρίες δεν θα πρέπει να βρίσκονται μέσα ή κοντά σε φωτιά ή νερό, διατηρείτε τις μπαταρίες σε σκοτεινό, ψυχρό και στεγνό μέρος. Εάν υποψιάζεστε διαρροή μπαταρίας, σκουπίστε τη διαρροή και κατόπιν αντικαταστήστε με νέες μπαταρίες. Εάν η διαρροή έρθει σε επαφή με το σώμα ή τα ρούχα σας, ξεπλύνετε καλά με νερό αμέσως. EL-15

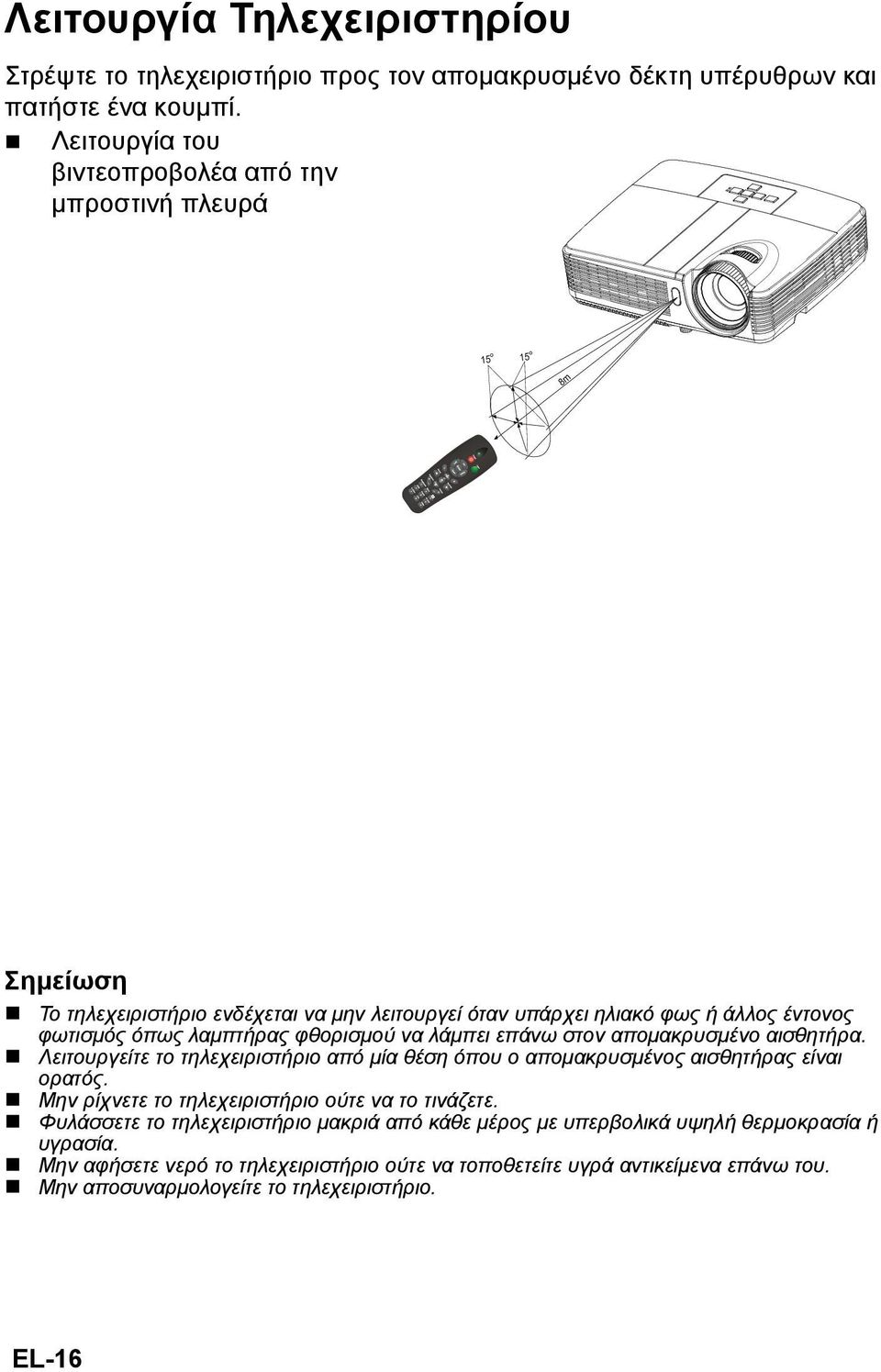

16 Λειτουργία Τηλεχειριστηρίου Στρέψτε το τηλεχειριστήριο προς τον απομακρυσμένο δέκτη υπέρυθρων και πατήστε ένα κουμπί. Λειτουργία του βιντεοπροβολέα από την μπροστινή πλευρά m 8m 7m Σημείωση Το τηλεχειριστήριο ενδέχεται να μην λειτουργεί όταν υπάρχει ηλιακό φως ή άλλος έντονος φωτισμός όπως λαμπτήρας φθορισμού να λάμπει επάνω στον απομακρυσμένο αισθητήρα. Λειτουργείτε το τηλεχειριστήριο από μία θέση όπου ο απομακρυσμένος αισθητήρας είναι ορατός. Μην ρίχνετε το τηλεχειριστήριο ούτε να το τινάζετε. Φυλάσσετε το τηλεχειριστήριο μακριά από κάθε μέρος με υπερβολικά υψηλή θερμοκρασία ή υγρασία. Μην αφήσετε νερό το τηλεχειριστήριο ούτε να τοποθετείτε υγρά αντικείμενα επάνω του. Μην αποσυναρμολογείτε το τηλεχειριστήριο. EL-16

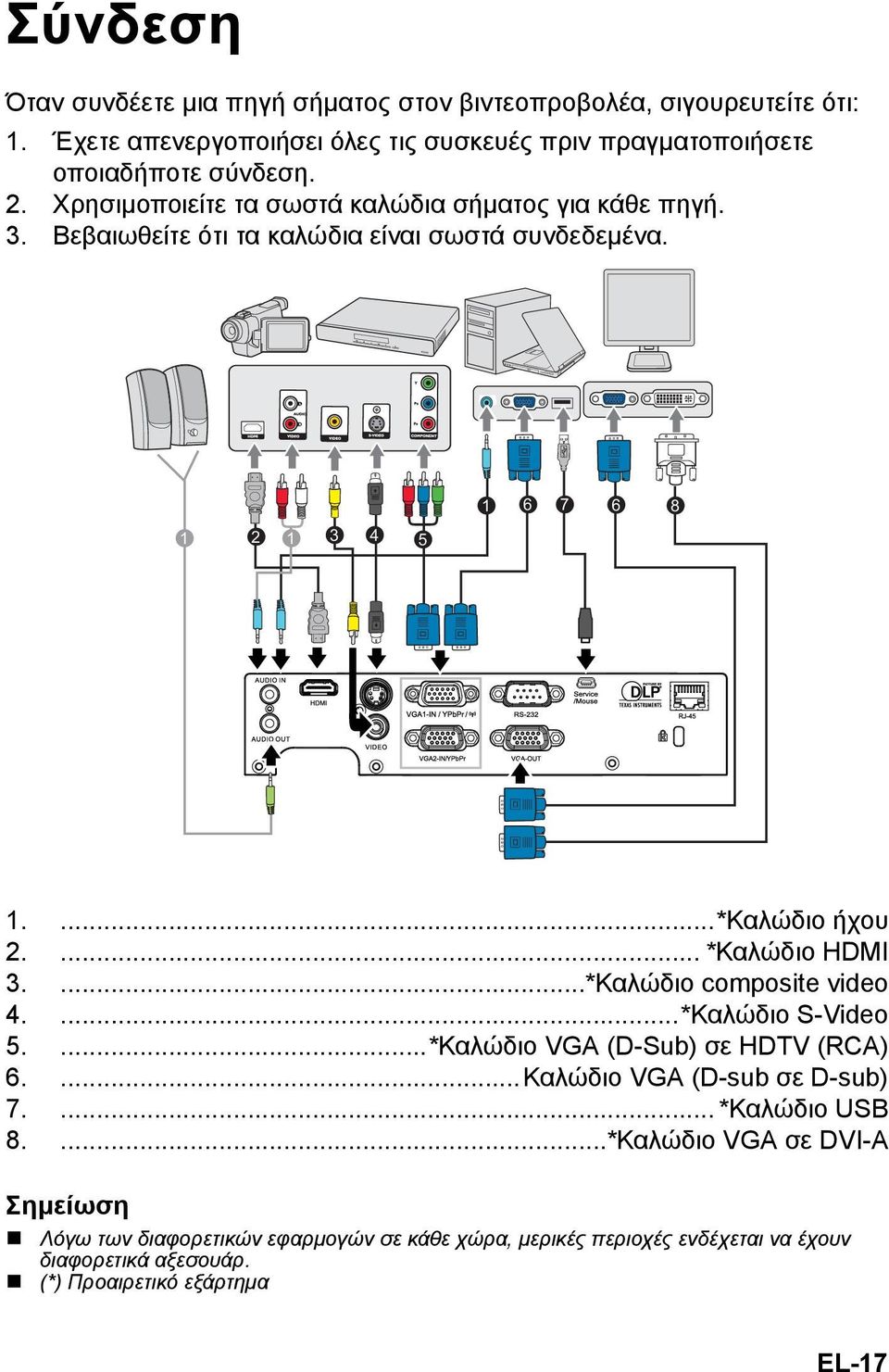

17 Σύνδεση Όταν συνδέετε μια πηγή σήματος στον βιντεοπροβολέα, σιγουρευτείτε ότι: 1. Έχετε απενεργοποιήσει όλες τις συσκευές πριν πραγματοποιήσετε οποιαδήποτε σύνδεση. 2. Χρησιμοποιείτε τα σωστά καλώδια σήματος για κάθε πηγή. 3. Βεβαιωθείτε ότι τα καλώδια είναι σωστά συνδεδεμένα *Καλώδιο ήχου *Καλώδιο HDMI 3....*Καλώδιο composite video 4....*Καλώδιο S-Video 5....*Καλώδιο VGA (D-Sub) σε HDTV (RCA) 6....Καλώδιο VGA (D-sub σε D-sub) *Καλώδιο USB 8....*Καλώδιο VGA σε DVI-A Σημείωση Λόγω των διαφορετικών εφαρμογών σε κάθε χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά αξεσουάρ. (*) Προαιρετικό εξάρτημα EL-17

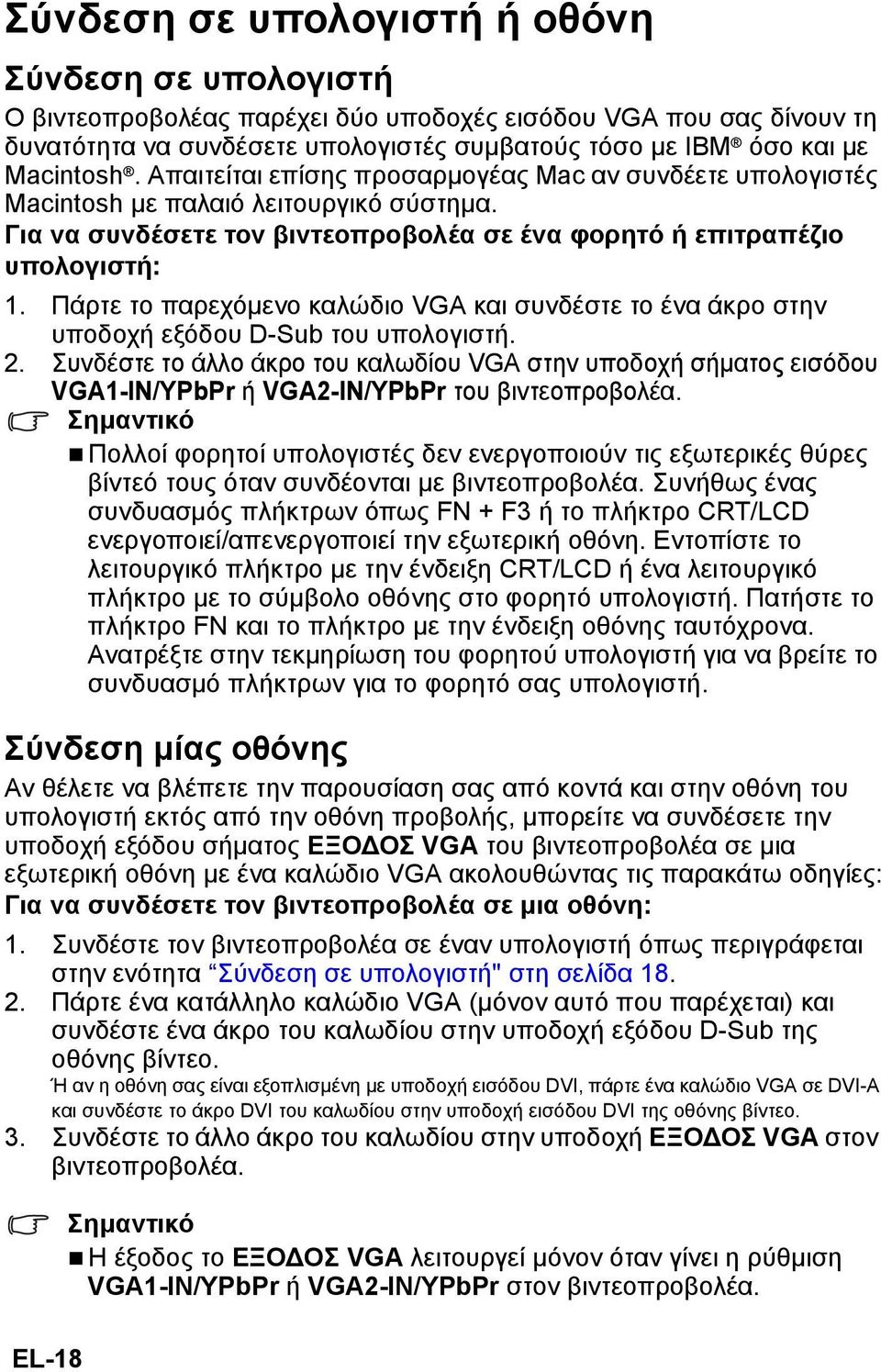

18 Σύνδεση σε υπολογιστή ή οθόνη Σύνδεση σε υπολογιστή Ο βιντεοπροβολέας παρέχει δύο υποδοχές εισόδου VGA που σας δίνουν τη δυνατότητα να συνδέσετε υπολογιστές συμβατούς τόσο με IBM όσο και με Macintosh. Απαιτείται επίσης προσαρμογέας Mac αν συνδέετε υπολογιστές Macintosh με παλαιό λειτουργικό σύστημα. Για να συνδέσετε τον βιντεοπροβολέα σε ένα φορητό ή επιτραπέζιο υπολογιστή: 1. Πάρτε το παρεχόμενο καλώδιο VGA και συνδέστε το ένα άκρο στην υποδοχή εξόδου D-Sub του υπολογιστή. 2. Συνδέστε το άλλο άκρο του καλωδίου VGA στην υποδοχή σήματος εισόδου VGA1-IN/YPbPr ή VGA2-IN/YPbPr του βιντεοπροβολέα. Σημαντικό Πολλοί φορητοί υπολογιστές δεν ενεργοποιούν τις εξωτερικές θύρες βίντεό τους όταν συνδέονται με βιντεοπροβολέα. Συνήθως ένας συνδυασμός πλήκτρων όπως FN + F3 ή το πλήκτρο CRT/LCD ενεργοποιεί/απενεργοποιεί την εξωτερική οθόνη. Εντοπίστε το λειτουργικό πλήκτρο με την ένδειξη CRT/LCD ή ένα λειτουργικό πλήκτρο με το σύμβολο οθόνης στο φορητό υπολογιστή. Πατήστε το πλήκτρο FN και το πλήκτρο με την ένδειξη οθόνης ταυτόχρονα. Ανατρέξτε στην τεκμηρίωση του φορητού υπολογιστή για να βρείτε το συνδυασμό πλήκτρων για το φορητό σας υπολογιστή. Σύνδεση μίας οθόνης Αν θέλετε να βλέπετε την παρουσίαση σας από κοντά και στην οθόνη του υπολογιστή εκτός από την οθόνη προβολής, μπορείτε να συνδέσετε την υποδοχή εξόδου σήματος ΕΞΟΔΟΣ VGA του βιντεοπροβολέα σε μια εξωτερική οθόνη με ένα καλώδιο VGA ακολουθώντας τις παρακάτω οδηγίες: Για να συνδέσετε τον βιντεοπροβολέα σε μια οθόνη: 1. Συνδέστε τον βιντεοπροβολέα σε έναν υπολογιστή όπως περιγράφεται στην ενότητα Σύνδεση σε υπολογιστή" στη σελίδα Πάρτε ένα κατάλληλο καλώδιο VGA (μόνον αυτό που παρέχεται) και συνδέστε ένα άκρο του καλωδίου στην υποδοχή εξόδου D-Sub της οθόνης βίντεο. Ή αν η οθόνη σας είναι εξοπλισμένη με υποδοχή εισόδου DVI, πάρτε ένα καλώδιο VGA σε DVI-A και συνδέστε το άκρο DVI του καλωδίου στην υποδοχή εισόδου DVI της οθόνης βίντεο. 3. Συνδέστε το άλλο άκρο του καλωδίου στην υποδοχή ΕΞΟΔΟΣ VGA στον βιντεοπροβολέα. EL-18 Σημαντικό Η έξοδος το ΕΞΟΔΟΣ VGA λειτουργεί μόνον όταν γίνει η ρύθμιση VGA1-IN/YPbPr ή VGA2-IN/YPbPr στον βιντεοπροβολέα.

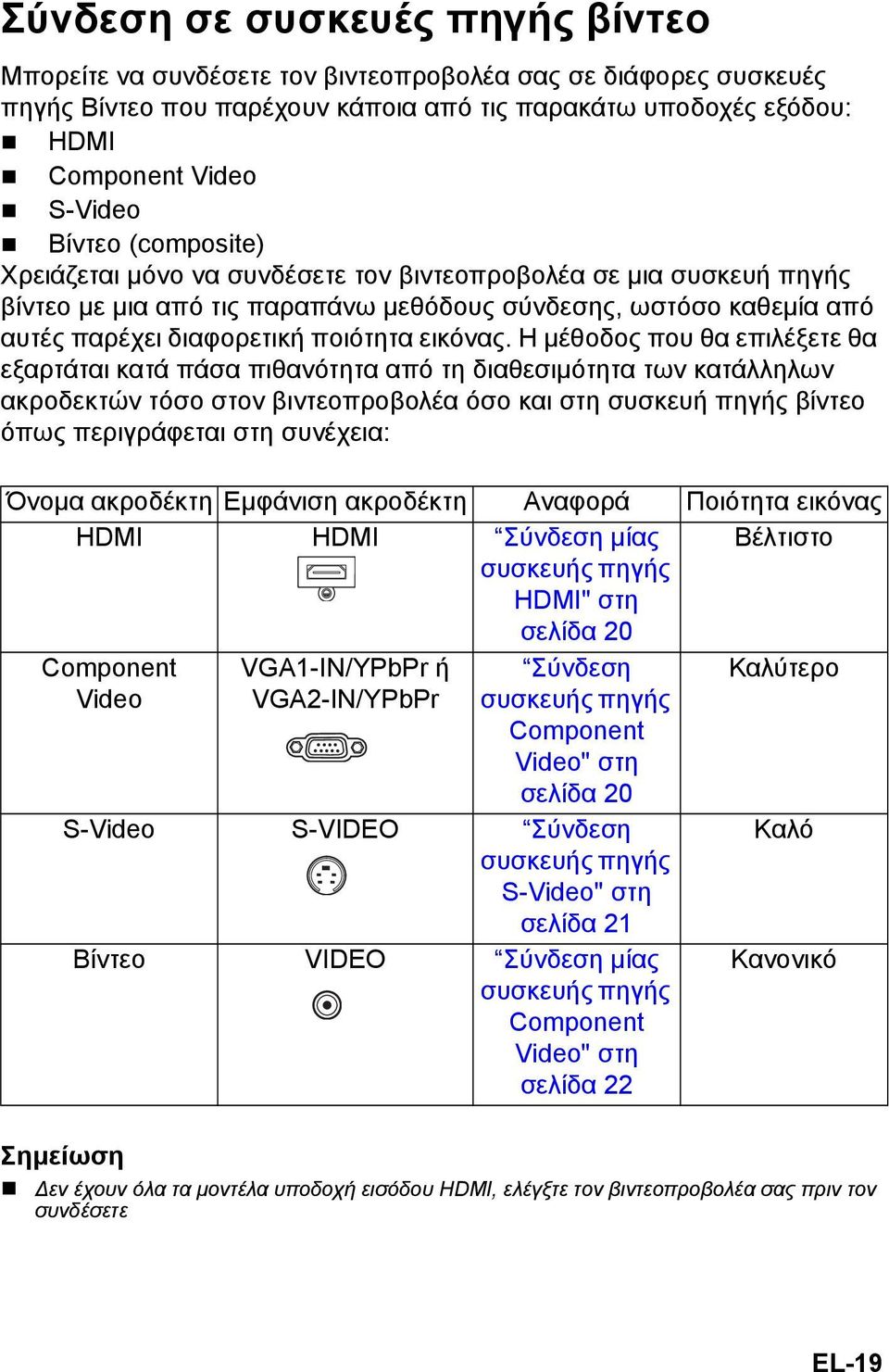

19 Σύνδεση σε συσκευές πηγής βίντεο Μπορείτε να συνδέσετε τον βιντεοπροβολέα σας σε διάφορες συσκευές πηγής Βίντεο που παρέχουν κάποια από τις παρακάτω υποδοχές εξόδου: HDMI Component Video S-Video Βίντεο (composite) Χρειάζεται μόνο να συνδέσετε τον βιντεοπροβολέα σε μια συσκευή πηγής βίντεο με μια από τις παραπάνω μεθόδους σύνδεσης, ωστόσο καθεμία από αυτές παρέχει διαφορετική ποιότητα εικόνας. Η μέθοδος που θα επιλέξετε θα εξαρτάται κατά πάσα πιθανότητα από τη διαθεσιμότητα των κατάλληλων ακροδεκτών τόσο στον βιντεοπροβολέα όσο και στη συσκευή πηγής βίντεο όπως περιγράφεται στη συνέχεια: Όνομα ακροδέκτη Εμφάνιση ακροδέκτη Αναφορά Ποιότητα εικόνας HDMI HDMI Σύνδεση μίας Βέλτιστο συσκευής πηγής HDMI" στη σελίδα 20 Component VGA1-IN/YPbPr ή Σύνδεση Καλύτερο Video VGA2-IN/YPbPr συσκευής πηγής Component Video" στη σελίδα 20 S-Video S-VIDEO Σύνδεση Καλό συσκευής πηγής S-Video" στη σελίδα 21 Βίντεο VIDEO Σύνδεση μίας συσκευής πηγής Component Video" στη σελίδα 22 Κανονικό Σημείωση Δεν έχουν όλα τα μοντέλα υποδοχή εισόδου HDMI, ελέγξτε τον βιντεοπροβολέα σας πριν τον συνδέσετε EL-19

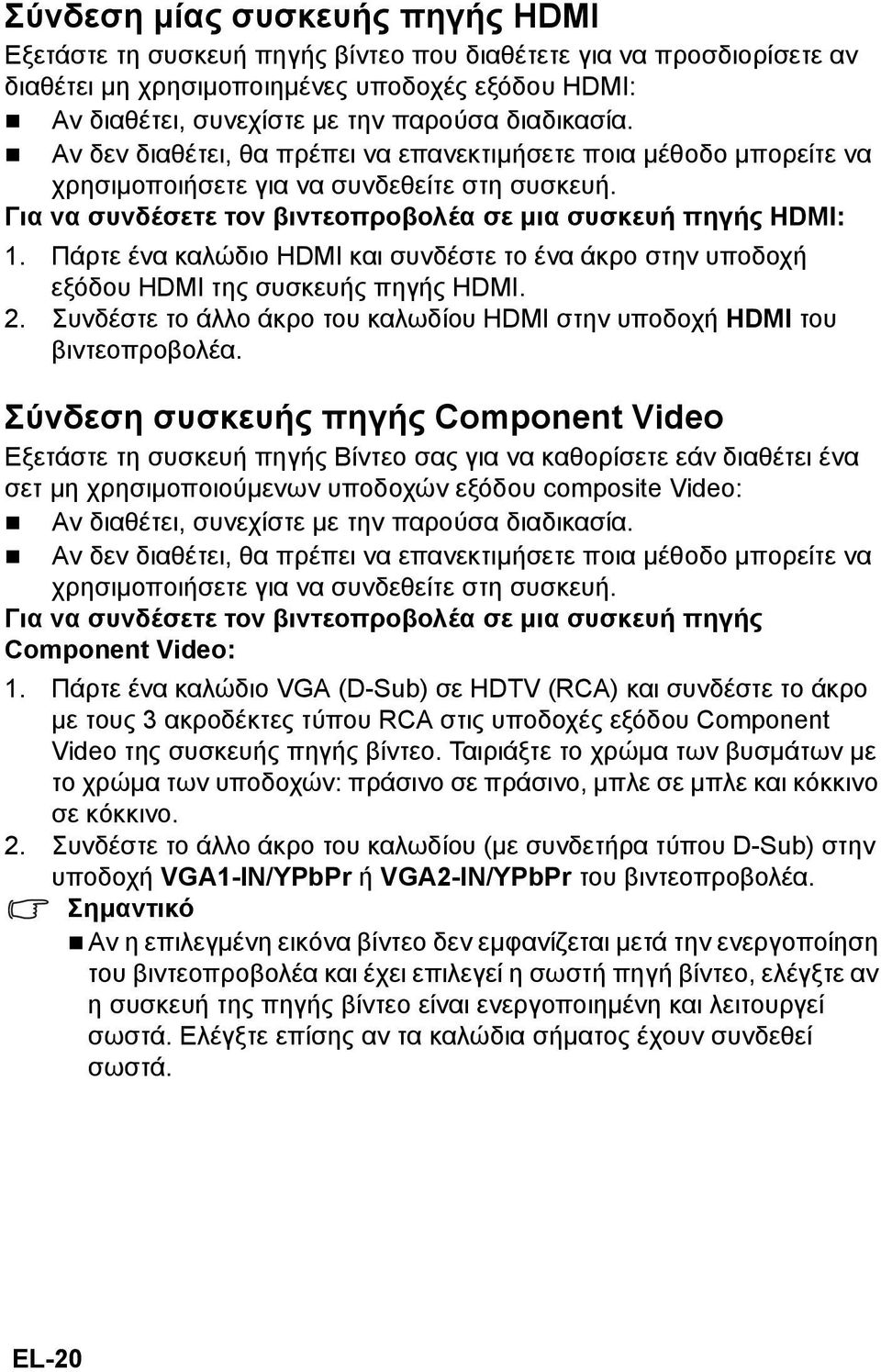

20 Σύνδεση μίας συσκευής πηγής HDMI Εξετάστε τη συσκευή πηγής βίντεο που διαθέτετε για να προσδιορίσετε αν διαθέτει μη χρησιμοποιημένες υποδοχές εξόδου HDMI: Αν διαθέτει, συνεχίστε με την παρούσα διαδικασία. Αν δεν διαθέτει, θα πρέπει να επανεκτιμήσετε ποια μέθοδο μπορείτε να χρησιμοποιήσετε για να συνδεθείτε στη συσκευή. Για να συνδέσετε τον βιντεοπροβολέα σε μια συσκευή πηγής HDMI: 1. Πάρτε ένα καλώδιο HDMI και συνδέστε το ένα άκρο στην υποδοχή εξόδου HDMI της συσκευής πηγής HDMI. 2. Συνδέστε το άλλο άκρο του καλωδίου HDMI στην υποδοχή HDMI του βιντεοπροβολέα. Σύνδεση συσκευής πηγής Component Video Εξετάστε τη συσκευή πηγής Βίντεο σας για να καθορίσετε εάν διαθέτει ένα σετ μη χρησιμοποιούμενων υποδοχών εξόδου composite Video: Αν διαθέτει, συνεχίστε με την παρούσα διαδικασία. Αν δεν διαθέτει, θα πρέπει να επανεκτιμήσετε ποια μέθοδο μπορείτε να χρησιμοποιήσετε για να συνδεθείτε στη συσκευή. Για να συνδέσετε τον βιντεοπροβολέα σε μια συσκευή πηγής Component Video: 1. Πάρτε ένα καλώδιο VGA (D-Sub) σε HDTV (RCA) και συνδέστε το άκρο με τους 3 ακροδέκτες τύπου RCA στις υποδοχές εξόδου Component Video της συσκευής πηγής βίντεο. Ταιριάξτε το χρώμα των βυσμάτων με το χρώμα των υποδοχών: πράσινο σε πράσινο, μπλε σε μπλε και κόκκινο σε κόκκινο. 2. Συνδέστε το άλλο άκρο του καλωδίου (με συνδετήρα τύπου D-Sub) στην υποδοχή VGA1-IN/YPbPr ή VGA2-IN/YPbPr του βιντεοπροβολέα. Σημαντικό Αν η επιλεγμένη εικόνα βίντεο δεν εμφανίζεται μετά την ενεργοποίηση του βιντεοπροβολέα και έχει επιλεγεί η σωστή πηγή βίντεο, ελέγξτε αν η συσκευή της πηγής βίντεο είναι ενεργοποιημένη και λειτουργεί σωστά. Ελέγξτε επίσης αν τα καλώδια σήματος έχουν συνδεθεί σωστά. EL-20

21 Σύνδεση συσκευής πηγής S-Video Εξετάστε τη συσκευή πηγής Video (Βίντεο) σας για να καθορίσετε εάν διαθέτει μη χρησιμοποιούμενη υποδοχή εξόδου S-Video: Αν διαθέτει, συνεχίστε με την παρούσα διαδικασία. Αν δεν διαθέτει, θα πρέπει να επανεκτιμήσετε ποια μέθοδο μπορείτε να χρησιμοποιήσετε για να συνδεθείτε στη συσκευή. Για να συνδέσετε τον βιντεοπροβολέα σε μία συσκευή πηγής S-Video: 1. Πάρτε ένα καλώδιο S-Video και συνδέστε ένα άκρο στην υποδοχή εξόδου S-Video της συσκευής πηγής Video (Βίντεο). 2. Συνδέστε το άλλο άκρο του καλωδίου S-Video στην υποδοχή S-VIDEO στον βιντεοπροβολέα. Σημαντικό Αν η επιλεγμένη εικόνα βίντεο δεν εμφανίζεται μετά την ενεργοποίηση του βιντεοπροβολέα και έχει επιλεγεί η σωστή πηγή βίντεο, ελέγξτε αν η συσκευή της πηγής βίντεο είναι ενεργοποιημένη και λειτουργεί σωστά. Ελέγξτε επίσης αν τα καλώδια σήματος έχουν συνδεθεί σωστά. Εάν έχετε ήδη πραγματοποιήσει μία σύνδεση Component Video (Βίντεο χρωματοδιαφορών) ανάμεσα στον βιντεοπροβολέα και αυτή τη συσκευή πηγής S-Video χρησιμοποιώντας συνδέσεις Component Video (Βίντεο χρωματοδιαφορών), δεν χρειάζεται να συνδεθείτε με αυτή τη συσκευή χρησιμοποιώντας μία σύνδεση S-Video καθώς αυτό καθιστά περιττή τη δεύτερη σύνδεση χαμηλότερης ποιότητας εικόνας. Για πληροφορίες, ανατρέξτε στην ενότητα Σύνδεση σε συσκευές πηγής βίντεο" στη σελίδα 19. EL-21

22 Σύνδεση μίας συσκευής πηγής Component Video Εξετάστε τη συσκευή πηγής Video (Βίντεο) σας για να καθορίσετε εάν διαθέτει ένα σετ μη χρησιμοποιούμενων υποδοχών εξόδου composite Video (Σύνθετου βίντεο): Αν διαθέτει, συνεχίστε με την παρούσα διαδικασία. Αν δεν διαθέτει, θα πρέπει να επανεκτιμήσετε ποια μέθοδο μπορείτε να χρησιμοποιήσετε για να συνδεθείτε στη συσκευή. Για να συνδέσετε τον βιντεοπροβολέα σε μία συσκευή πηγής composite Video (Σύνθετο βίντεο): 1. Πάρτε ένα καλώδιο Βίντεο και συνδέστε ένα άκρο στην υποδοχή εξόδου composite Video της συσκευής πηγής Βίντεο. 2. Συνδέστε το άλλο άκρο του καλωδίου Video στην υποδοχή ΒΙΝΤΕΟ στον βιντεοπροβολέα. Σημαντικό Αν η επιλεγμένη εικόνα βίντεο δεν εμφανίζεται μετά την ενεργοποίηση του βιντεοπροβολέα και έχει επιλεγεί η σωστή πηγή βίντεο, ελέγξτε αν η συσκευή της πηγής βίντεο είναι ενεργοποιημένη και λειτουργεί σωστά. Ελέγξτε επίσης αν τα καλώδια σήματος έχουν συνδεθεί σωστά. Πρέπει μόνον να συνδεθείτε με αυτή τη συσκευή χρησιμοποιώντας μία σύνδεση composite Video, εάν διατίθενται για χρήση είσοδοι Component Video και S-Video. Για πληροφορίες, ανατρέξτε στην ενότητα Σύνδεση σε συσκευές πηγής βίντεο" στη σελίδα 19. EL-22

23 Λειτουργία Ενεργοποίηση/Απενεργοποίηση του βιντεοπροβολέα Ενεργοποίηση του βιντεοπροβολέα: 1. Ολοκληρώστε τις συνδέσεις του καλωδίου τροφοδοσίας AC και το/τα περιφερειακό(ά) καλώδιο(α) σήματος. 2. Πατήστε το για να ενεργοποιήσετε τον βιντεοπροβολέα. Ο βιντεοπροβολέας χρειάζεται ένα λεπτό ή κάπου εκεί για να θερμανθεί. 3. Ενεργοποιήστε την πηγή σας (ηλ. υπολογιστής, φορητός υπολογιστής, DVD, κλπ). Ο βιντεοπροβολέας εντοπίζει αυτόματα την πηγή σας. Εάν συνδέετε πολλαπλές πηγές με τον βιντεοπροβολέα ταυτόχρονα, πατήστε ΠΗΓΗ στον βιντεοπροβολέα ή Πηγή στο τηλεχειριστήριο για να επιλέξετε το σήμα της επιθυμίας σας ή πατήστε το πλήκτρο σήματος που επιθυμείτε στο τηλεχειριστήριο. Προειδοποίηση Μην κοιτάτε το φακό όταν είναι αναμμένος ο λαμπτήρας. Μπορεί να προκληθεί κίνδυνος για τα μάτια σας. Αυτό το σημείο εστίας συγκεντρώνει υψηλή θερμοκρασία. Μην τοποθετείτε κανένα αντικείμενο κοντά του για να αποφύγετε ενδεχόμενο κίνδυνο πυρκαγιάς. Απενεργοποίηση του βιντεοπροβολέα: 1. Πατήστε το για να απενεργοποιήσετε τον λαμπτήρα του βιντεοπροβολέα. Θα δείτε ένα μήνυμα "Απενεργοποίηση; Πιέστε ξανά το κουμπί λειτουρ.", εμφανίζεται στην οθόνη. 2. Πιέστε ξανά για επιβεβαίωση. Οι ανεμιστήρες ψύξης συνεχίζουν να λειτουργούν για τον κύκλο ψύξης. Όταν το LED Τροφοδοσίας γίνει σταθερό μπλε, ο βιντεοπροβολέας έχει εισέλθει σε λειτουργία αναμονής. Αν θέλετε να ανάψετε ξανά τον βιντεοπροβολέα, θα πρέπει να περιμένετε μέχρι ο βιντεοπροβολέας να έχει ολοκληρώσει τον κύκλο ψύξης και να εισέλθει σε λειτουργία αναμονής. Μόλις βρεθεί σε κατάσταση αναμονής, απλά πιέστε το για να επανεκκινήσετε τον βιντεοπροβολέα. 3. Αποσυνδέστε το καλώδιο τροφοδοσίας AC από την πρίζα του ρεύματος και τον βιντεοπροβολέα. 4. Μην ενεργοποιήσετε τον βιντεοπροβολέα αμέσως μετά την απενεργοποίηση. EL-23

24 EL-24 Προειδοποίηση Όταν είναι ενεργή η Γρήγορη Συνέχεια, εάν απενεργοποιηθεί ακούσια ο προβολέας και επιλεγεί Γρήγορη Συνέχεια εντός περιόδου 100 δευτερολέπτων, ο προβολέας θα ενεργοποιηθεί ξανά άμεσα. Όταν η Γρήγορη Συνέχεια είναι απενεργοποιημένη, εάν απενεργοποιηθεί ο προβολέας, οι χρήστες πρέπει να περιμένουν μέχρι να ολοκληρωθεί η διαδικασία ψύξης και κατόπιν να επανεκκινήσουν τον προβολέα. Θα χρειαστούν λίγα λεπτά, καθώς ο ανεμιστήρας θα συνεχίσει να λειτουργεί μέχρι η εσωτερική θερμοκρασία μειωθεί σε συγκεκριμένο επίπεδο.

25 Ρύθμιση του Ύψους του βιντεοπροβολέα Πόδι ανύψωσης Ο βιντεοπροβολέας είναι εξοπλισμένος με ένα πόδι ανύψωσης για τη ρύθμιση του ύψους της εικόνας. Για να ανυψώσετε ή να χαμηλώσετε την εικόνα γυρίστε το πόδι ανύψωσης για να ρυθμίσετε με λεπτομέρεια το ύψος. Σημείωση Για να αποφύγετε να προκαλέσετε ζημιά στον βιντεοπροβολέα, σιγουρευτείτε πως το πόδι ανύψωσης έχει μαζευτεί πλήρως πριν τοποθετήσετε τον βιντεοπροβολέα στη θήκη μεταφοράς του. Ρύθμιση του Ζουμ και της Εστίασης του βιντεοπροβολέα Δακτύλιος ζουμ Δακτύλιος εστίασης 1. Εστιάστε την εικόνα περιστρέφοντας το δακτύλιο εστίασης. Για εστίαση συνίσταται ακίνητη εικόνα. 2. Προσαρμόστε το μέγεθος της εικόνας περιστρέφοντας το δακτύλιο ζουμ. EL-25

26 Ρύθμιση Μεγέθους της Προβαλλόμενης Εικόνας Ανατρέξτε στο γράφημα και τον πίνακα παρακάτω για να καθορίσετε το μέγεθος της οθόνης και την απόσταση προβολής. Μέγιστο ζουμ Ελάχιστο ζουμ Οθόνη Κέντρο του φακού Κάθετη μετατόπιση Απόσταση προβολής Μοντέλο XGA Μέγεθος οθόνης Διαγώνιος [ίντσες (cm)] Μοντέλο WXGA Οθόνη 4 : 3 Απόσταση προβολής [ίντσες (m)] Ύψος εικόνας (ελάχ. ζουμ) (μεγ. ζουμ) [ίντσες (cm)] Κάθετη μετατόπιση (cm)] 30 (76) 45 (1,15) 51 (1,3) 18 (46) 2,7 (7) 40 (102) 61 (1,55) 68 (1,7) 24 (61) 3,6 (9) 60 (152) 92 (2,33) 102 (2,6) 36 (91) 5,4 (14) 80 (203) 123 (3,12) 137 (3,5) 48 (122) 7,2 (18) 100 (254) 154 (3,90) 171 (4,3) 60 (152) 9,0 (23) 120 (305) 185 (4,69) 205 (5,2) 72 (183) 10,8 (27) 150 (381) 231 (5,87) 257 (6,5) 90 (229) 13,5 (34) 200 (508) 308 (7,83) 343 (8,7) 120 (305) 18,0 (46) 250 (635) 386 (9,80) 427 (10,9) 150 (381) 22,5 (57) 300 (762) 463 (11,77) 515 (13,1) 180 (457) 27,0 (69) Μέγεθος οθόνης Διαγώνιος [ίντσες (cm)] 4 : 3 Οθόνη Απόσταση προβολής [ίντσες (m)] Ύψος εικόνας (ελάχ. ζουμ) (μεγ. ζουμ) [ίντσες (cm)] Κάθετη μετατόπιση (cm)] 30 (76) 37 (0,9) 46 (1,16) 16 (40) 2,4 (6) 40 (102) 49 (1,3) 61 (1,55) 21 (54) 3,2 (8) 60 (152) 74 (1,9) 92 (2,33) 32 (81) 4,8 (12) 80 (203) 100 (2,5) 123 (3,12) 42 (108) 6,4 (16) 100 (254) 125 (3,2) 154 (3,90) 53 (135) 7,9 (20) 120 (305) 150 (3,8) 185 (4,69) 64 (162) 9,5 (24) 150 (381) 187 (4,8) 231 (5,86) 79 (202) 11,9 (30) 200 (508) 250 (6,4) 308 (7,83) 106 (269) 15,9 (40) 250 (635) 313 (8,0) 385 (9,79) 132 (336) 19,9 (50) 300 (762) 376 (9,5) 463 (11,75) 159 (404) 23,8 (61) Σημείωση Τοποθετήστε τον βιντεοπροβολέα σε οριζόντια θέση, άλλες θέσεις μπορεί να προκαλέσουν συσσώρευση θερμότητας και να προκαλέσουν βλάβη στον βιντεοπροβολέα. Διατηρείτε διάκενο 30 εκ ή μεγαλύτερο ανάμεσα στα πλαϊνά του βιντεοπροβολέα. Μην χρησιμοποιείτε τον βιντεοπροβολέα σε περιβάλλον με καπνό. Ενδέχεται να συσσωρευτούν υπολείμματα καπνού σε κρίσιμα μέρη και να προκληθεί βλάβη στον βιντεοπροβολέα ή την απόδοσή του. Επικοινωνήστε με τον αντιπρόσωπό σας για ειδική εγκατάσταση όπως ανάρτηση από οροφή. EL-26

27 Λειτουργία μενού Ο βιντεοπροβολέας έχει πολύγλωσσα μενού προβολής επί της οθόνης που σας επιτρέπουν να κάνετε προσαρμογές στην εικόνα και να αλλάξετε διάφορες ρυθμίσεις. Τρόπος Λειτουργίας 1. Πατήστε το MENU στον βιντεοπροβολέα ή το Menu στο τηλεχειριστήριο για να ανοίξει το μενού OSD. 2. Μόλις εμφανιστεί στην οθόνη το μενού OSD, χρησιμοποιήστε τα / για να επιλέξετε οποιοδήποτε στοιχείο από το κυρίως μενού. 3. Μετά την επιλογή του επιθυμητού στοιχείου στο βασικό μενού, πατήστε για είσοδο στο υπομενού για ρύθμιση των ιδιοτήτων. 4. Χρησιμοποιήστε τα / για να επιλέξετε το επιθυμητό στοιχείο και προσαρμόστε τις ρυθμίσεις με το /. 5. Πατήστε το MENU στον βιντεοπροβολέα ή το Menu στο τηλεχειριστήριο, η οθόνη θα επιστρέψει στο βασικό μενού. 6. Για να βγείτε από το OSD, πατήστε το MENU στον βιντεοπροβολέα ή το Menu στο τηλεχειριστήριο ξανά. Το μενού της OSD θα κλείσει και ο βιντεοπροβολέας θα αποθηκεύσει αυτόματα τις νέες ρυθμίσεις. EL-27

28 Εικόνα Φωτεινότητα Αντίθεση Ρύθμ. χρώματος Keystone Ζουμ Λόγος διαστ. Εικόνα BrilliantColor Gamma Θερμ. Χρώματος, Κόκκινο, Πράσινο, Μπλε XGA: 4:3,16: 9-I, 16: 9-II, Φυσικά, Αυτόματο WXGA: 4:3, 16: 9 / 16:10, LBX, Φυσικά, Αυτόματο Παρουσίαση, Φωτεινό, Ταινία, srgb, Χρήστης, Μαύρος πίνακας, Τάξη Σήμα Συχνότητα Φάση Οριζ. Θέση Καθ. Θέση Εικόνα βίντεο Χρώμα Οξύτητα Απόχρωση Ήχος Ένταση Σίγαση ήχου Εσωτερικό Ηχείο Ενεργό, Ανενεργό Ενεργό, Ανενεργό Ρύθμιση Θέση μενού Προβολή Τύπος οθόνης Εύρος Χρώματος Χρόνος λαμπτήρα Επαν. χρόν. λαμπ. Ασφάλεια Τύπος λειτουρ. Αυτόμ. Απενεργοποιήσετε. Γρήγ. συνέχ. Κλείδωμα Πηγής Λειτ. Φωτεινότητας Μεγάλο Υψόμετρο Λήξη OSD Υπότιτλοι ID Προβολέα Δικτυακή λειτουργία Ασύρματο Λειτουργία 3D Αντ. Συγχρον. 3D XGA: 16:9 WXGA: 16:10, 16:9 RGB, YUV Ναι, Όχι Ρυθμίσεις ασφαλείας Αλλαγή Κωδικού Έξοδος Ενεργή λειτουργία, Λειτουργία eco λεπ Ενεργό, Ανενεργό Ενεργό, Ανενεργό Φωτεινό, Eco, Eco+ Ενεργό, Ανενεργό 5-60 δευ Ανενεργό, CC1, CC2 0~99 Κατάσταση Δικτύου DHCP Διεύθυνση IP Μάσκα υποδικτύου Πύλη DNS Εφαρμογή Ενεργό, Ανενεργό Ανενεργό, Ενεργό Ανενεργό, Ενεργό Ναι, Όχι Αποσύνδεση, Σύνδεση Ενεργό, Ανενεργό Γλώσσα Εργοστ. προεπ. Ναι, Όχι EL-28

29 Εικόνα Φωτεινότητα Φωτίστε ή σκουρύνετε την εικόνα. Αντίθεση Ρυθμίστε τη διαφορά ανάμεσα στις φωτεινές και τις σκοτεινές περιοχές. Ρύθμ. χρώματος Προσαρμόστε τη θερμοκρασία χρώματος. Σε υψηλότερη θερμοκρασία, η οθόνη δείχνει πιο ψυχρή, ενώ σε χαμηλότερη θερμοκρασία, η οθόνη δείχνει πιο θερμή. Εάν επιλέξετε Χρήστης, τότε μπορείτε να αλλάξετε την ένταση καθενός από τα 3 χρώματα (Κόκκινο, Πράσινο, Μπλε) για να διαμορφώσετε τη θερμοκρασία χρώματος του χρήστη. Keystone Για χειροκίνητη διόρθωση της παραμόρφωσης της εικόνας που προέρχεται από προβολή υπό γωνία. Ζουμ Μειώνει και αυξάνει ζουμ στις εικόνες. Λόγος διαστ. Χρησιμοποιήστε αυτή τη λειτουργία για να επιλέξετε την αναλογία εικόνας που προτιμάτε. Για μοντέλα XGA: Πηγή 480i/p 576i/p 1080i/p 720p Η/Υ 4:3 1024x768 κέντρο 16:9-l 1024x576 κέντρο 16: 9-II 1024x614 κέντρο(προβολή 1024x768). Φυσικά Εμφανίζει την αρχική εικόνα χωρίς αλλαγή κλίμακας. Αυτόματο Επιλέγεται αυτόματα η κατάλληλη μορφή οθόνης. (Προεπιλογή) EL-29

30 Για μοντέλα WXGA: 16:9 ή 16:10 ανάλογα με τη ρύθμιση "Τύπος οθόνης". Οθόνη 16:10 Οθόνη 16 : i/p 576i/p 1080i/p 720p Η/Υ 4: x800 κέντρο 16: x800 κέντρο LBX 1280x960 κέντρο, τότε λάβετε την κεντρική εικόνα 1280x800 για προβολή. Εμφανίζει την αρχική εικόνα χωρίς αλλαγή κλίμακας. Φυσικά Απεικόνιση Απεικόνιση κεντρικά 1280x720 Απεικόνιση κεντρικά 1:1 1:1 1280x800 Κεντρικά κεντρικά 1:1 Αυτόματο (Προεπιλογή) Επιλέγεται αυτόματα η κατάλληλη μορφή οθόνης. Οθόνη 16:9 Οθόνη 16 : 9 480i/p 576i/p 1080i/p 720p Η/Υ 4:3 960x720 κέντρο 16:9 1280x720 κέντρο LBX 1280x960 κέντρο, τότε λάβετε την κεντρική εικόνα 1280x720 για προβολή. Εμφανίζει την αρχική εικόνα χωρίς αλλαγή κλίμακας. Φυσικά Αυτόματο (Προεπιλογή) Απεικόνιση κεντρικά 1:1 Απεικόνιση κεντρικά 1:1 1280x x720 Κεντρικά Επιλέγεται αυτόματα η κατάλληλη μορφή οθόνης. Απεικόνιση κεντρικά 1:1 Εικόνα Υπάρχουν πολλές εργοστασιακά προεπιλεγμένες ρυθμίσεις που παρέχουν βελτιστοποίηση για διάφορους τύπους εικόνων. Παρουσίαση: Για υπολογιστή ή φορητό υπολογιστή. Φωτεινό: Για φωτεινό περιβάλλον. Ταινία: Για οικιακό σινεμά. srgb: Για τυπικό χρώμα υπολογιστή. Χρήστης: Απομνημόνευση των ρυθμίσεων του χρήστη. Μαύρος πίνακας: Για τύπο οθόνης προβολής σε μαύρο. Τάξη: Για προβολή στην αίθουσα. Brilliant Color Προσαρμόζει την τιμή Brilliant Color για επέκταση του εύρους έκθεσης και οξύνει τις λεπτομέρειες για εικόνες χωρίς κόκκους. Gamma Επηρεάζει την αναπαράσταση των σκοτεινών σκηνικών. Με μεγαλύτερη τιμή gamma, τα σκοτεινά σκηνικά θα φαίνονται πιο φωτεινά. Σημείωση Όταν βρίσκεστε σε Οικονομική αναμονή (<1W), η VGA και ο βρόγχος ήχου δεν θα λειτουργούν σε κατάσταση αναμονής. EL-30

31 Σήμα Συχνότητα Προσαρμόστε τον χρονισμό του βιντεοπροβολέα που σχετίζεται με τον υπολογιστή. θηση Προσαρμόστε τη φάση του βιντεοπροβολέα που σχετίζεται με τον υπολογιστή. Οριζ. Θέση (Οριζόντια θέση) Προσαρμόστε την εικόνα προς τα αριστερά ή προς τα δεξιά εντός της περιοχής προβολής. Κάθ. Θέση (Κάθετη θέση) Προσαρμόστε την εικόνα προς τα επάνω ή προς τα κάτω εντός της περιοχής προβολής. EL-31

32 Εικόνα βίντεο Χρώμα Προσαρμόστε μια εικόνα βίντεο από μαύρο και άσπρο σε πλήρως κορεσμένο χρώμα. Οξύτητα Οξύνει ή εξομαλύνει την εικόνα. Απόχρωση Αλλάξτε τα χρώματα προς το κόκκινο ή το πράσινο. Ήχος Ένταση Ρυθμίστε την ένταση του ήχου. Σίγαση ήχου Αποκόψτε προσωρινά τον ήχο. Εσωτερικό ηχείο Χρησιμοποιήστε το εσωτερικό ηχείο του προβολέα. EL-32

33 Ρύθμιση Θέση μενού Επιλέξτε τη θέση του μενού στην οθόνη προβολής Προβολή Προσαρμόστε την εικόνα ώστε να αντιστοιχεί στον προσανατολισμό του βιντεοπροβολέα: κατακόρυφα ή ανάποδα, μπροστά ή πίσω από την οθόνη. Αντιστρέψτε ή ανατρέψτε την εικόνα ανάλογα. Τύπος οθόνης (μόνο για το μοντέλο WXGA) Επιλέξτε τον τύπο οθόνης από 16:10 ή 16:9. Εύρος Χρώματος Επιλέξτε ένα κατάλληλο τύπο χρωματικής μήτρας από RGB,YUV. Χρόνος λαμπτήρα Εμφανίζει το χρόνο λειτουργίας του λαμπτήρα που παρήλθε (σε ώρες). Επαν. χρόν. λαμπ. Επαναφέρετε τις ώρες του λαμπτήρα στο 0 ώρες. Ασφάλεια Ενεργοποιήστε τον προβολέα με ή χωρίς επαλήθευση κωδικού πρόσβασης. Όταν προστεθεί η λειτουργία κωδικού πρόσβασης, η προστασία εικόνας θα ζητήσει να εισάγετε τον προεπιλεγμένο κωδικό πρόσβασης όταν ενεργοποιείτε τον προβολέα. Η προεπιλεγμένη τιμή του κωδικού πρόσβασης είναι "Δεξιά-Αριστερά-Κάτω-Επάνω" (πρώτη φορά). Τύπος Λειτουρ. (αναμονη) Οριστε εαν η λειτουργια ΕΞΟΔΟΣ VGA λειτουργει οταν ο προβολεας βρισκεται σε αναμονη (απενεργοποιημενος αλλα συνδεδεμενος στο ρευμα AC). EL-33

34 Λειτουργια eco: Η λειτουργια ΕΞΟΔΟΣ VGA δεν θα λειτουργει οταν ο προβολεας βρισκεται σε αναμονη. Ενεργή λειτουργία: Οι λειτουργιες ΕΞΟΔΟΣ VGA και ΕΞΟΔΟΣ ΗΧΟΥ θα λειτουργει οταν ο προβολεας βρισκεται σε αναμονη. Αυτόμ. Απενεργοπ. Ορίστε το χρονικό διάστημα της αντίστροφης μέτρησης. Ο χρονοδιακόπτης της αντίστροφης μέτρησης θα αρχίσει όταν δεν αποστέλλεται σήμα στον βιντεοπροβολέα. Ο βιντεοπροβολέας θα απενεργοποιηθεί αυτόματα όταν τελειώσει η αντίστροφη μέτρηση (σε λεπτά). Γρήγ. συνέχ. Εάν ο προβολέας απενεργοποιηθεί ακούσια, η ιδιότητα αυτή επιτρέπει στον προβολέα να ενεργοποιηθεί ξανά άμεσα εντός 100 δευτερολέπτων από την απενεργοποίηση. Κλείδωμα Πηγής Ενεργό: Ο βιντεοπροβολέας θα αναζητεί συγκεκριμένη θύρα σύνδεσης. Ανενεργό: Ο βιντεοπροβολέας θα αναζητάει άλλα σήματα αν χαθεί το τρέχον σήμα εισόδου. Λειτ. Φωτεινότητας Φωτεινό: Επιλέξτε "Φωτεινό" για να αυξήσετε τη φωτεινότητα. Eco.: Επιλέξτε το Eco. για να ρυθμίσετε το φως του λαμπτήρα του βιντεοπροβολέα, γεγονός που θα μειώσει την κατανάλωση ενέργειας και θα παρατείνει τη ζωή του λαμπτήρα έως και 120%. Eco + : Επιλέξτε Eco + για να μειώσετε τη φωτεινότητα της λυχνίας του προβολέα, ο οποίος θα εντοπίσει αυτόματα το επίπεδο φωτεινότητας του περιεχομένου και θα μειώσει την κατανάλωση ισχύος της λυχνίας (έως 70 τοις εκατό) σε περιόδους αδράνειας. Μεγάλο Υψόμετρο Χρησιμοποιήστε αυτή τη λειτουργία για να λειτουργούν οι ανεμιστήρες σε πλήρη ταχύτητα συνεχώς ώστε να επιτευχθεί η σωστή ψύξη του βιντεοπροβολέα σε μεγάλο υψόμετρο. Λήξη OSD Η διάρκεια της προβολής του μενού OSD αρχίζει (σε κατάσταση αδράνειας σε δευτερόλεπτα). Υπότιτλοι Ενεργοποιήστε ή απενεργοποιήστε τους υπότιτλους επιλέγοντας CC1, CC2 ή Ανενεργό. ID προβολέα Ο ορισμός του αναγνωριστικού (ID) μπορεί να ρυθμιστεί με το μενού (πεδίο 0~99) και επιτρέπει στο χρήστη να ελέγχει έναν προβολέα μέσω RS232. EL-34

35 Δίκτυίκή λειτουργία Σας επιτρέπει να διευθετήσετε τις ρυθμίσεις LAN. Κατάσταση δικτύου: Εμφανίζει την κατάσταση της σύνδεσης δικτύου. DHCP: Το πρωτόκολλο αυτό εκχωρούν αυτόματα διεύθυνση IP σε αυακευές δικτύου. Ενεργό: Αυτόματη ανάθεση μίας διεύθυνσης IP στον προβολέα από έναν εξωτερικό διακομιστή DHCP. Ανενεργό: Μη αυτόματη ανάθεση μίας διεύθυνσης IP. Διεύθυνση IP: Επιλογή μίας διεύθυνσης IP. Μάσκα υποδικτύου: Επιλογή αριθμού μάσκας υποδικτύου. Πύλη: Επιλέξτε την προεπιλεγμένη πύλη του δικτύου στο οποίο συνδέεται ο προβολέας. DNS: Επιλογή αριθμού DNS. Εφαρμογή: Πατήστε " " και κατόπιν επιλέξτε "Ναι" για να εφαρμόσετε την επιλογή. Ασύρματο Η ρύθμιση αυτή είναι μόνο για χρήση ασύρματης μονάδας. Το ασύρματο λειτουργεί μόνο με σύνδεσμο VGA 1. Λειτουργία 3D Ενεργό: Ενεργοποιήστε τη λειτουργία Κατάσταση 3D. Ανενεργό: Απενεργοποιήστε τη λειτουργία Κατάσταση 3D. Όταν ο Συγχρον. 3D έχει ρυθμιστεί στο "Ενεργό", οι ρυθμίσεις για την πηγή εισόδου ή τη συσκευή εκπομπής πρέπει να είναι ως εξής: 1. Για πηγή εισόδου S-VIDEO και VIDEO, ο τύπος σήματος θα πρέπει να είναι NTSC (60). 2. Για πηγή εισόδου υπολογιστή, οι απαιτήσεις σε υλικό και λογισμικό θα πρέπει να είναι λειτουργικό σύστημα Windows 7, 3D βίντεο και επαγγελματικά λογισμικά προγράμματος αναπαραγωγής βίντεο 3D. Η συχνότητα εξόδου του υπολογιστή θα πρέπει να είναι 120Hz και η κάρτα οθόνης θα πρέπει να είναι μεγαλύτερη από NVIDIA Αντ. Συγχρον. 3D Ενεργό: Αντιστρέψτε τα περιεχόμενα αριστερού και δεξιού πλαισίου. Ανενεργό: Προεπιλεγμένα περιεχόμενα πλαισίου. EL-35

36 Γλώσσα Επιλέξτε τη γλώσσα που χρησιμοποιείται από το μενού επί της οθόνης. Εργοστ. Προεπ. Επαναφορά των ρυθμίσεων στις εργοστασιακές προεπιλογές. EL-36

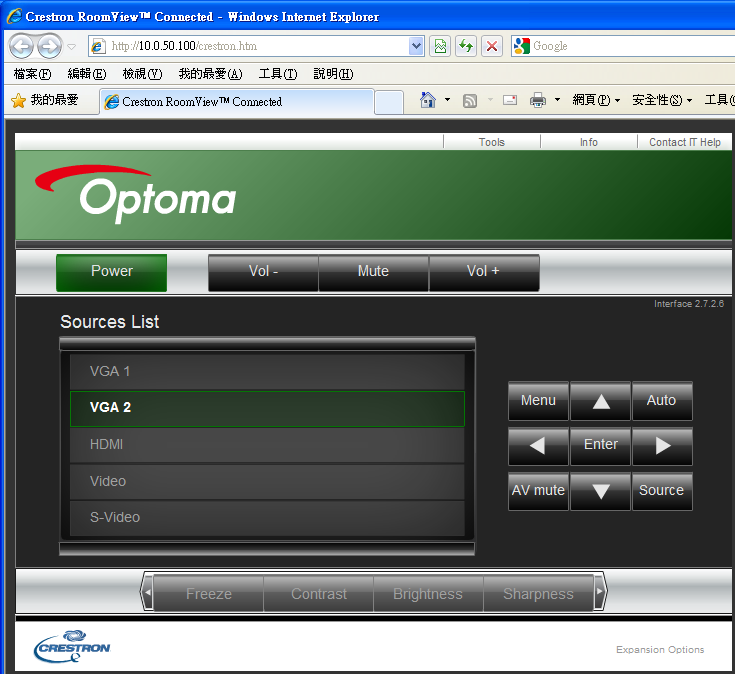

37 Χρησιμοποιήστε το πρόγραμμα πλοήγησης διαδικτύου για να ελέγξετε τον προβολέα σας. 1. Ενεργοποιήστε το DHCP για να δώσετε τη δυνατότητα στον διακομιστή DHCP να αναθέσει αυτόματα ένα IP ή εισάγετε χειροκίνητα τις απαιτούμενες πληροφορίες δικτύου. 2. Έπειτα, επιλέξτε εφαρμογή και πατήστε το πλήκτρο " " για να ολοκληρώσετε τη διαδικασία διευθέτησης. 3. Ανοίξτε το πρόγραμμα πλοήγησης διαδικτύου και πληκτρολογήστε τη διεύθυνση ΙΡ του προβολέα από την οθόνη OSD LAN. Η ακόλουθη ιστοσελίδα θα εμφανιστεί ως εξής: Όταν έχετε χρησιμοποιήσει την IP διεύθυνση του προβολέα, δεν μπορείτε να συνδεθείτε στο διακομιστή υπηρεσιών σας. EL-37

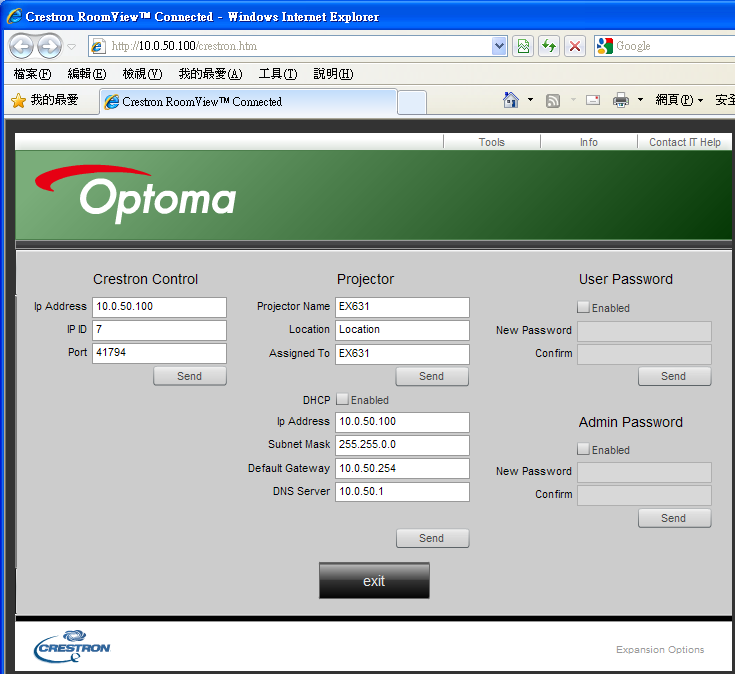

38 4. Οι ρυθμίσεις ελέγχου crestron μπορούν να βρεθούν στην καρτέλα [tools] (εργαλεία).(δείτε εικόνα) Σημειώστε πως κάθε πεδίο μπορεί να περιλαμβάνει περιορισμένο αριθμό χαρακτήρων, όπως φαίνεται στον πιο κάτω πίνακα. (συμπεριλαμβανομένων κενών και άλλων στίξεων): Κατηγορία Στοιχείο Εισαγωγή-Μήκος (χαρακτήρες) Διεύθυνση IP 15 Έλεγχος Crestron Αναγνωριστικό IP 2 Θύρα 5 Όνομα προβολέα 10 Προβολέας Τοποθεσία 9 Ανατέθηκε σε 9 DHCP (Ενεργοποιημένο) (Κ/Α) Διεύθυνση IP 15 Διευθέτηση δικτύου Μάσκα υποδικτύου 15 Προεπιλεγμένη πύλη 15 Διακομιστής DNS 15 Κωδικός πρόσβασης χρήστη Ενεργοποιημένο (Κ/Α) Νέος κωδικός πρόσβασης 15 Επιβεβαίωση 15 Κωδικός διαχειριστή Ενεργοποιημένο (Κ/Α) Νέος κωδικός πρόσβασης 15 Επιβεβαίωση 15 EL-38

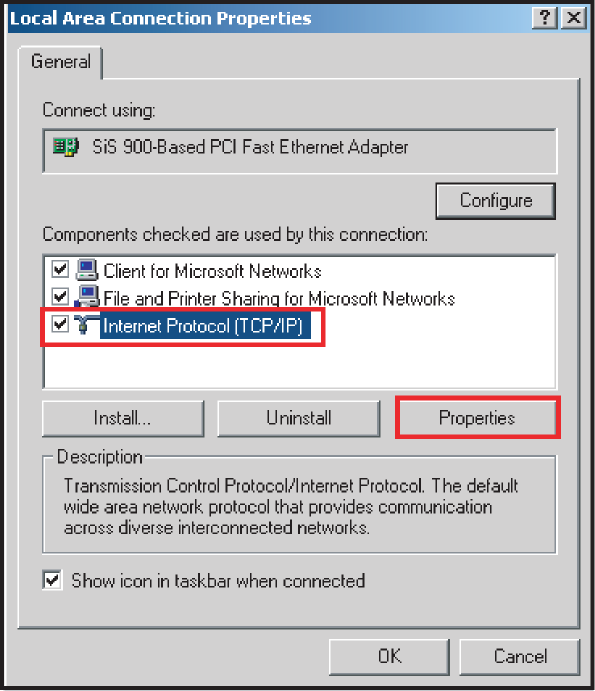

39 Συνδέστε τον υπολογιστή σας στον προβολέα 1. Βρείτε μία διεύθυνση ΙΡ ( ) από τη λειτουργία τοπικού δικτύου του προβολέα. 2. Επιλέξτε "Εφαρμογή" και πατήστε το πλήκτρο Enter για να υποβάλλετε τη λειτουργία ή πατήστε το ΜΕΝΟΥ για έξοδο. 3. Για να ανοίξετε τις Συνδέσεις δικτύου, κάντε κλικ στο Έναρξη, κάντε κλικ στο Πίνακας ελέγχου, στο Συνδέσεις δικτύου και διαδικτύου, και έπειτα στο Συνδέσεις δικτύου. Κάντε κλικ στη σύνδεση που επιθυμείτε να διευθετήσετε και έπειτα, στο Εργασίες δικτύου, πατήστε Αλλαγή των ρυθμίσεων αυτής της σύνδεσης. 4. Στην καρτέλα Γενικά, στο Αυτή η σύνδεση χρησιμοποιεί τα εξής στοιχεία, κάντε κλικ στο Πρωτόκολλο Internet (TCP/IP) και έπειτα κλικ στο Ιδιότητες. EL-39

40 5. Κάντε κλικ στο Χρήση της παρακάτω IP διεύθυνσης και πληκτρολογήστε σύμφωνα με τα παρακάτω: Διεύθυνση IP: Μάσκα υποδικτύου: Προεπιλεγμένη πύλη: Για να ανοίξετε τις Επιλογές Internet, κάντε κλικ στο πρόγραμμα περιήγησης στο web IE, κλικ στο Επιλογές διαδικτύου, κάντε κλικ στην καρτέλα Συνδέσεις και κάντε κλικ στο Ρυθμίσεις LAN.... EL-40

41 7. Εμφανίζεται το πλαίσιο διαλόγου Τοπικό δίκτυο (LAN), στην περιοχή Διακομιστής διαμεσολάβησης, καταργήστε την επιλογή στο πλαίσιο ελέγχου Χρησιμοποιήστε ένα διακομιστή μεσολάβησης για το LAN, έπειτα κάντε δύο φορές κλικ στο κουμπί OK. 8. Ανοίξτε τον IE και πληκτρολογήστε τη διεύθυνση IP στο URL και έπειτα πατήστε το πλήκτρο Enter. Εργαλείο ελέγχου Crestron RoomView Το Crestron RoomView TM παρέχει έναν κεντρικό σταθμό επιθεώρησης για 250+ συστήματα ελέγχου σε ένα ενιαίο δίκτυο Ethernet (υπάρχει δυνατότητα για περισσότερα, ο αριθμός εξαρτάται από το συνδυασμό αναγνωριστικού ΙΡ και τη διεύθυνση ΙΡ). Το Crestron RoomView επιθεωρεί κάθε προβολέα, συμπεριλαμβανομένης της online κατάστασης του προβολέα, την ισχύ του συστήματος, τη διάρκεια ζωής της λυχνίας, τις ρυθμίσεις δικτύου και τις βλάβες υλισμικού, συν οποιαδήποτε προσαρμοσμένη ιδιότητα που έχει ορίσει ο Διαχειριστής. Ο Διαχειριστής μπορεί να προσθέσει, διαγράψει ή επεξεργαστεί πληροφορίες δωματίου, πληροφορίες επικοινωνίας και γεγονότα, τα οποία εισάγονται αυτόματα από το λογισμικό για όλους τους χρήστες. (Λειτουργία UI όπως η ακόλουθη εικόνα) 1. Κύρια οθόνη Η υποστήριξη της λειτουργίας Crestron RoomView εξαρτάται από τα μοντέλα. EL-41

42 2. Επεξεργασία δωματίου 3. Επεξεργασία ιδιότητας EL-42

43 4. Επεξεργασία εκδήλωσης Για περισσότερες πληροφορίες, επισκεφθείτε τις διευθύνσεις & EL-43

44 Παράρτημα Αντικατάσταση του λαμπτήρα Καθώς λειτουργεί ο βιντεοπροβολέας με το πέρασμα του χρόνου, η φωτεινότητα του λαμπτήρα του βιντεοπροβολέα μειώνεται σταδιακά και υπάρχουν περισσότερες πιθανότητες να σπάσει ο λαμπτήρας. Συνιστούμε να αντικαταστήσετε τον λαμπτήρα, εάν εμφανιστεί ένα προειδοποιητικό μήνυμα. Μην επιχειρείτε να αντικαταστήσετε τον λαμπτήρα μόνοι σας. Επικοινωνήστε με το εξειδικευμένο προσωπικό σέρβις για αντικατάσταση. Σημείωση Ο λαμπτήρας καίει εξαιρετικά αμέσως μετά την απενεργοποίηση του βιντεοπροβολέα. Εάν αγγίξετε τον λαμπτήρα, μπορεί να κάψετε το δάκτυλό σας. Όταν αντικαταστήσετε τον λαμπτήρα, περιμένετε τουλάχιστον 45 λεπτά για να κρυώσει ο λαμπτήρας. Ποτέ μην αγγίζετε το γυαλί του λαμπτήρα. Ο λαμπτήρας μπορεί να εκραγεί εξαιτίας λανθασμένου χειρισμού, οι οποίοι περιλαμβάνουν και το άγγιγμα του γυαλιού του λαμπτήρα. Η ζωή του λαμπτήρα ενδέχεται να διαφέρει από λαμπτήρα σε λαμπτήρα, ανάλογα με το περιβάλλον χρήσης. Δεν υπάρχει καμία εγγύηση ότι κάθε λαμπτήρας θα έχει τον ίδιο χρόνο ζωής. Ορισμένοι λαμπτήρες ενδέχεται να αποτύχουν ή να λήξουν τη διάρκεια ζωής τους σε πιο σύντομο χρονικό διάστημα από άλλους παρόμοιους λαμπτήρες. Ένας λαμπτήρας ενδέχεται να εκραγεί λόγω δονήσεων, σύγκρουσης ή υποβάθμισης, λόγω των ωρών χρήσης καθώς η διάρκεια ζωής του οδηγείται στο τέλος. Ο κίνδυνος έκρηξης μπορεί να διαφέρει ανάλογα με το περιβάλλον ή τις συνθήκες στις οποίες χρησιμοποιείται ο βιντεοπροβολέας και ο λαμπτήρας. Φοράτε προστατευτικά γάντια και γυαλιά ματιών όταν τοποθετείτε ή αφαιρείτε τον λαμπτήρα. Ταχύτεροι κύκλοι ενεργοποίησης-απενεργοποίησης θα βλάψουν τον λαμπτήρα και θα μειώσουν τη ζωή του λαμπτήρα. Περιμένετε τουλάχιστον 5 λεπτά για απενεργοποιήσετε τον βιντεοπροβολέα αφού τον ενεργοποιήσετε. Μην λειτουργείτε τον λαμπτήρα κοντά σε χαρτί, πανί ή άλλο εύφλεκτο υλικό ούτε να τον καλύπτετε με ανάλογα υλικά. Μην λειτουργείτε τον λαμπτήρα σε περιβάλλον στο οποίο περιέχεται εύφλεκτη ουσία, όπως αραιωτικό. Αερίζετε καλά την περιοχή ή το δωμάτιο όταν λειτουργείτε τον λαμπτήρα σε περιβάλλον με οξυγόνο (στον αέρα). Εάν εισπνεύσετε όζον, θα μπορούσε να προκληθεί πονοκέφαλος, ναυτία, ζαλάδα και άλλα συμπτώματα. Μέσα στον λαμπτήρα υπάρχει ανόργανος υδράργυρος. Εάν εκραγεί ο λαμπτήρας, ο υδράργυρος μέσα στον λαμπτήρα θα εκτεθεί. Βγείτε αμέσως από τον χώρο, εάν θρυμματιστεί ο λαμπτήρας ενώ λειτουργεί και αερίστε τον χώρο για τουλάχιστον 30 λεπτά για να μην εισπνεύσετε καπνό υδραργύρου. Διαφορετικά, θα μπορούσε να προκληθεί βλάβη στην υγεία του χρήστη. EL-44

45 1. Απενεργοποιήστε τον βιντεοπροβολέα. 2. Εάν ο βιντεοπροβολέας είναι εγκατεστημένος σε στήριξη οροφής, βγάλτε τον 3. Βγάλτε το καλώδιο τροφοδοσίας. 4. Αφαιρέστε τη βίδα στο πλάι του καλύμματος του λαμπτήρα Απομακρύνετε το κάλυμμα Χαλαρώστε τις βίδες από μονάδα του λαμπτήρα Σηκώστε τη λαβή και ανασηκώστε προς τα έξω τη μονάδα Εισάγετε τη νέα μονάδα του λαμπτήρα στον βιντεοπροβολέα και σφίξτε τις βίδες. 9. Αντικαταστήστε το κάλυμμα του λαμπτήρα και σφίξτε τη βίδα. 10. Ενεργοποιήστε τον βιντεοπροβολέα. Εάν ο λαμπτήρας δεν ενεργοποιηθεί μετά από την περίοδο προθέρμανσης, εγκαταστήστε ξανά τον λαμπτήρα. 11. Επαναφέρετε τις ώρες του λαμπτήρα. Ανατρέξτε στο μενού Ρύθμιση > Επαν. χρόν. λαμπ Σημείωση Απορρίψτε τον χρησιμοποιημένο λαμπτήρα σύμφωνα με τους τοπικούς κανονισμούς. Βεβαιωθείτε ότι οι βίδες είναι καλά σφιγμένες. Βίδες που δεν έχουν σφίξει εντελώς μπορεί να οδηγήσουν σε τραυματισμό ή ατυχήματα. Εφόσον ο λαμπτήρας αποτελείται από γυαλί, μην ρίχνετε τη μονάδα και μην γρατζουνάτε το γυαλί. Μην ξαναχρησιμοποιήσετε τον παλιό λαμπτήρα. Αυτό θα μπορούσε να προκαλέσει έκρηξη του λαμπτήρα. Βεβαιωθείτε ότι απενεργοποιήσατε τον βιντεοπροβολέα και αποσυνδέσατε το καλώδιο τροφοδοσίας AC πριν αντικαταστήσετε τον λαμπτήρα. Μην χρησιμοποιείτε τον βιντεοπροβολέα αν έχει αφαιρεθεί το κάλυμμα του λαμπτήρα. EL-45

46 Εγκατάσταση οροφής 1. Για να αποφύγετε βλάβη στον βιντεοπροβολέα σας, παρακαλούμε χρησιμοποιήστε το στήριγμα οροφής της Optoma. 2. Αν επιθυμείτε να χρησιμοποιήσετε ένα κιτ προσάρτησης οροφής τρίτων, παρακαλούμε βεβαιωθείτε πως οι βίδες που χρησιμοποιούνται για την προσάρτηση στον βιντεοπροβολέα ανταποκρίνονται στις παρακάτω προδιαγραφές: Τύπος βίδας: M4*3 Μέγιστο μήκος βίδας: 8mm Ελάχιστο μήκος βίδας: 6mm Φακός Μονάδα: mm Σημείωση Σημειώστε πως ζημιές που έχουν προκληθεί από λανθασμένη εγκατάσταση θα ακυρώσουν την εγγύηση. EL-46 Προειδοποίηση 1.Εάν αγοράσετε μία προσάρτηση οροφής κάποιας άλλης εταιρείας, χρησιμοποιήστε το σωστό μέγεθος βίδας. Το μέγεθος βίδας διαφέρει ανάλογα με το πάχος της πλάκας στερέωσης. 2.Διατηρήστε διάκενο τουλάχιστον 10 cm μεταξύ της οροφής και της κάτω πλευράς του βιντεοπροβολέα. 3.Αποφεύγετε να εγκαθιστάτε τον βιντεοπροβολέα κοντά σε πηγές θερμότητας.

47 Λειτουργίες συμβατότητας Υπολογιστής: Λειτουργία Ανάλυση Οριζ. Συγχρ. [KHz] Κάθ. Συγχρ. [Hz] 640 x , x , x , x , x ,9 85,1 720 x , x , x x , VGA 640 x ,9 72,8 37, , ,2 56,3 37,9 60,3 46,9 75 SVGA 800 x ,1 72, ,7 85,1 832 x x x x , ,5 70,1 XGA 1024 x , , x x HD x HD x HD x HD x EL-47

48 WXGA 1280 x , WXGA x SXGA 1280 x SXGA 1280 x , x x , SXGA x UXGA 1600 x HDTV 1920 x , x , x 1080i x 1080i x 1080p x 1080p x 1080p x 1080p x 1080p x x 720p x 720p - 60 SDTV 720 x , x 576i x 576p x , x 480i x 480p - 60 Βίντεο: NTSC PAL SECAM Εξάρτημα SDTV HDTV NTSC M/J, 3,58MHz, 4,43MHz PAL B/D/G/H/I/M/N, 4,43MHz SECAM B/D/G/K/K1/L, 4,25/4,4 MHz 480i/p, 576i/p, 720p(50/60Hz), 1080i(50/60Hz) 1080P(24/25/30/50/60Hz) 480i/p, 576i/p 720p(50/60Hz), 1080i(50/60Hz), 1080P(24/25/30/50/60Hz) EL-48

49 Εντολές RS232 και Λίστα λειτουργιών πρωτοκόλλων Αναθέσεις ακίδων RS232 D-Sub 9 ακίδες 1 1 CD 2 RXD 3 TXD 4 DTR 5 ΓΕΙΩΣΗ 6 DSR 7 RTS 8 CTS 9 RI Λίστα Καλωδίων C1 ΧΡΩΜΑ C2 1 Μαύρο 1 2 Καφέ 2 3 Κόκκινο 3 4 Πορτοκαλί 4 5 Κίτρινο 5 6 Πράσινο 6 7 Μπλε 7 8 Μωβ 8 9 Λευκό 9 ΚΕΛΥΦΟΣ DW ΚΕΛΥΦΟΣ EL-49

50 Λίστα λειτουργιών πρωτοκόλλου RS232 Ρυθμός Baud: 9600 Δυαδικά ψηφία δεδομένων: 8 Ισοτιμία: Καμία Δυαδικά ψηφία τέλους: 1 Έλεγχος ροής: Καμία UART16550 FIFO: Απενεργοποίηση Επιστροφή βιντεοπροβολέα (Πέρασμα): P Επιστροφή βιντεοπροβολέα (Σφάλμα): F Σημείωση Υπάρχει ένα <CR> ύστερα από όλες τις εντολές ASCII. Το 0D είναι ο δεκαεξαδικός κώδικας για το <CR> σε κώδικα ASCII EL-50 XX=00-99, ID βιντεοπροβολέα, XX=00 για όλους τους βιντεοπροβολείς SEND to projector 232 ASCII Code HEX Code Function Description ~XX00 1 7E D Power ON ~XX00 0 7E D Power OFF (0/2 for backward compatible) ~XX00 1 ~abcd 7E a 0D Power ON with Password a, b, c, and d belong to{1,2,3,4} (Password only support Up/Down/Left/Right) ~XX01 1 7E D Resync ~XX02 1 7E D AV Mute On ~XX02 0 7E D Off (0/2 for backward compatible) ~XX03 1 7E D Mute On ~XX03 0 7E D Off (0/2 for backward compatible) ~XX04 1 7E D Freeze ~XX04 0 7E D Unfreeze (0/2 for backward compatible) ~XX05 1 7E D Zoom Plus ~XX06 1 7E D Zoom Minus ~XX12 1 7E D Direct Source Commands HDMI ~XX12 5 7E D VGA 1 ~XX12 6 7E D VGA 2 ~XX12 8 7E D VGA 1 Component ~XX12 9 7E D S-Video ~XX E D Video ~XX E D VGA 2 Component ~XX20 0 7E D Display Mode None ~XX20 1 7E D Presentation ~XX20 2 7E D Bright ~XX20 3 7E D Movie ~XX20 4 7E D srgb ~XX20 5 7E D User ~XX20 7 7E D Blackboard ~XX20 8 7E D Classroom ~XX21 n 7E a 0D Brightness n = 0 (a=30) ~ 100 (a= ) ~XX22 n 7E a 0D Contrast n = 0 (a=30) ~ 100 (a= ) ~XX23 n 7E a 0D Sharpness n = 0 (a=30) ~ 31 (a=33 31) ~XX24 n 7E a 0D Color Settings Red Gain n = 0 (a=2d 35 30) ~ 100 (a=35 30) ~XX25 n 7E a 0D Green Gain n = 0 (a=2d 35 30) ~ 100 (a=35 30) ~XX26 n 7E a 0D Blue Gain n = 0 (a=2d 35 30) ~ 100 (a=35 30) ~XX34 n 7E a 0D BrilliantColor TM n = 0 (a=30) ~ 10 (a=31 30) ~XX35 1 7E D Gamma 0 ~XX35 2 7E D 1 ~XX35 3 7E D 2 ~XX35 4 7E D 3 ~XX36 1 7E D Color Temp. Warm ~XX36 2 7E D Medium ~XX36 3 7E D Cold ~XX37 2 7E D Color Space RGB ~XX37 3 7E D YUV ~XX45 n 7E a 0D Color (Saturation) n = 0 (a=30) ~ 100 (a= ) ~XX44 n 7E a 0D Tint n = 0 (a=30) ~ 100 (a= )
