Powering Evolution. Connected to the Sun ΣΥΣΤΗΜΑ ΠΑΡΑΚΟΛΟΥΘΗΣΗΣ ΤΗΣ ΤΡΟΧΙΑΣ ΤΟΥ ΗΛΙΟΥ ΕΝΟΣ ΑΞΟΝΑ

Transcript

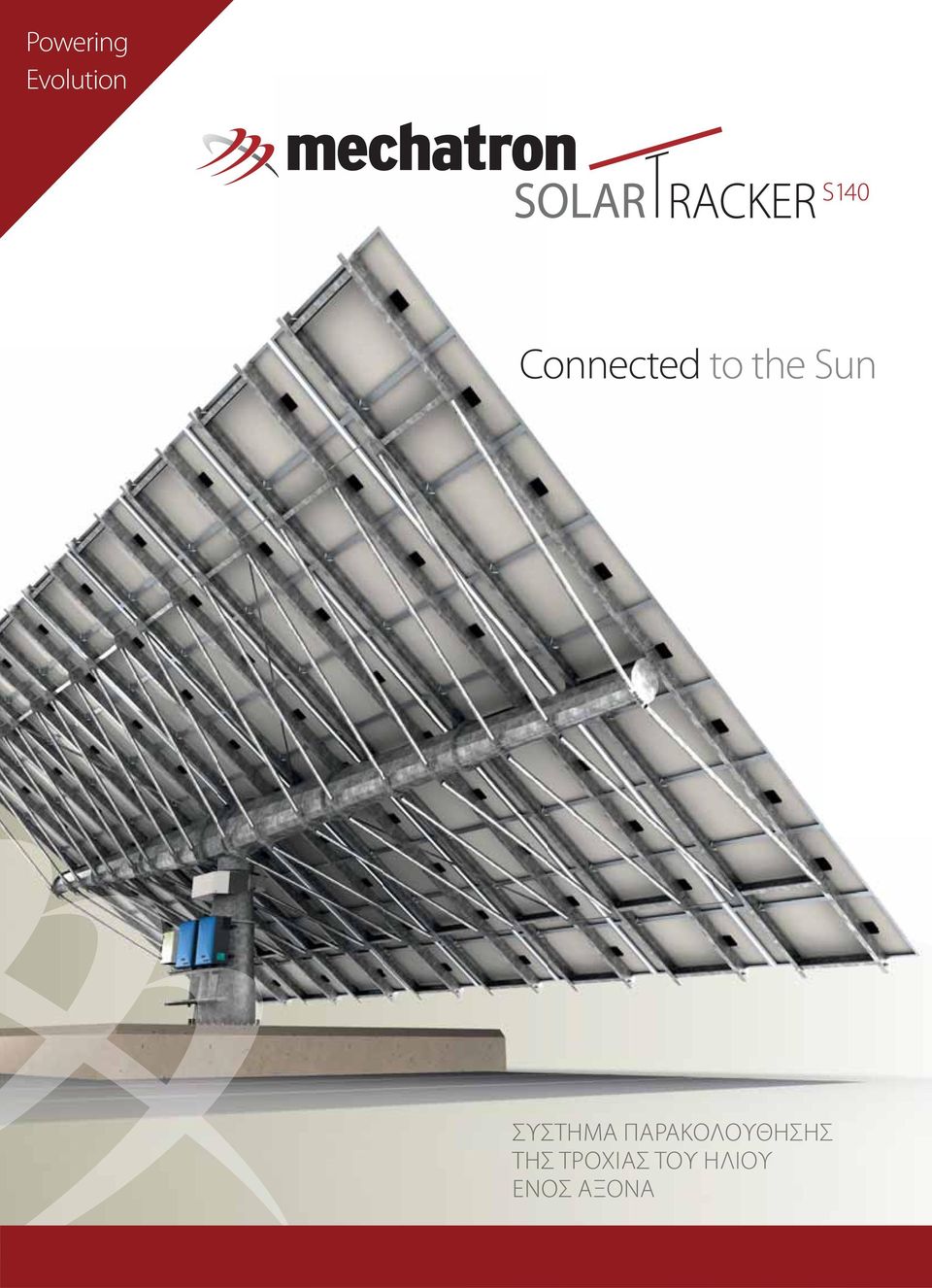

1 Powering Evolution Connected to the Sun ΣΥΣΤΗΜΑ ΠΑΡΑΚΟΛΟΥΘΗΣΗΣ ΤΗΣ ΤΡΟΧΙΑΣ ΤΟΥ ΗΛΙΟΥ ΕΝΟΣ ΑΞΟΝΑ

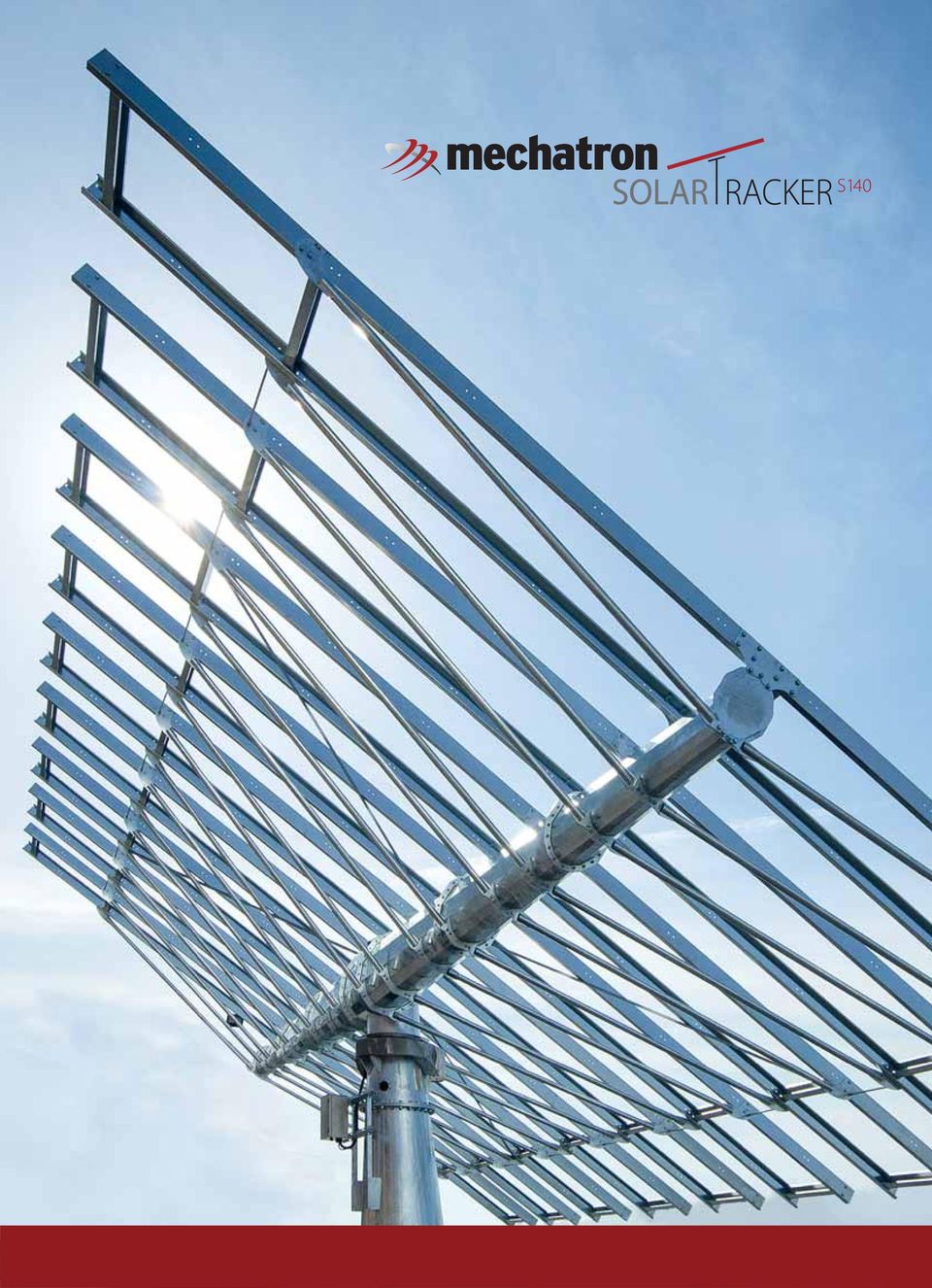

2

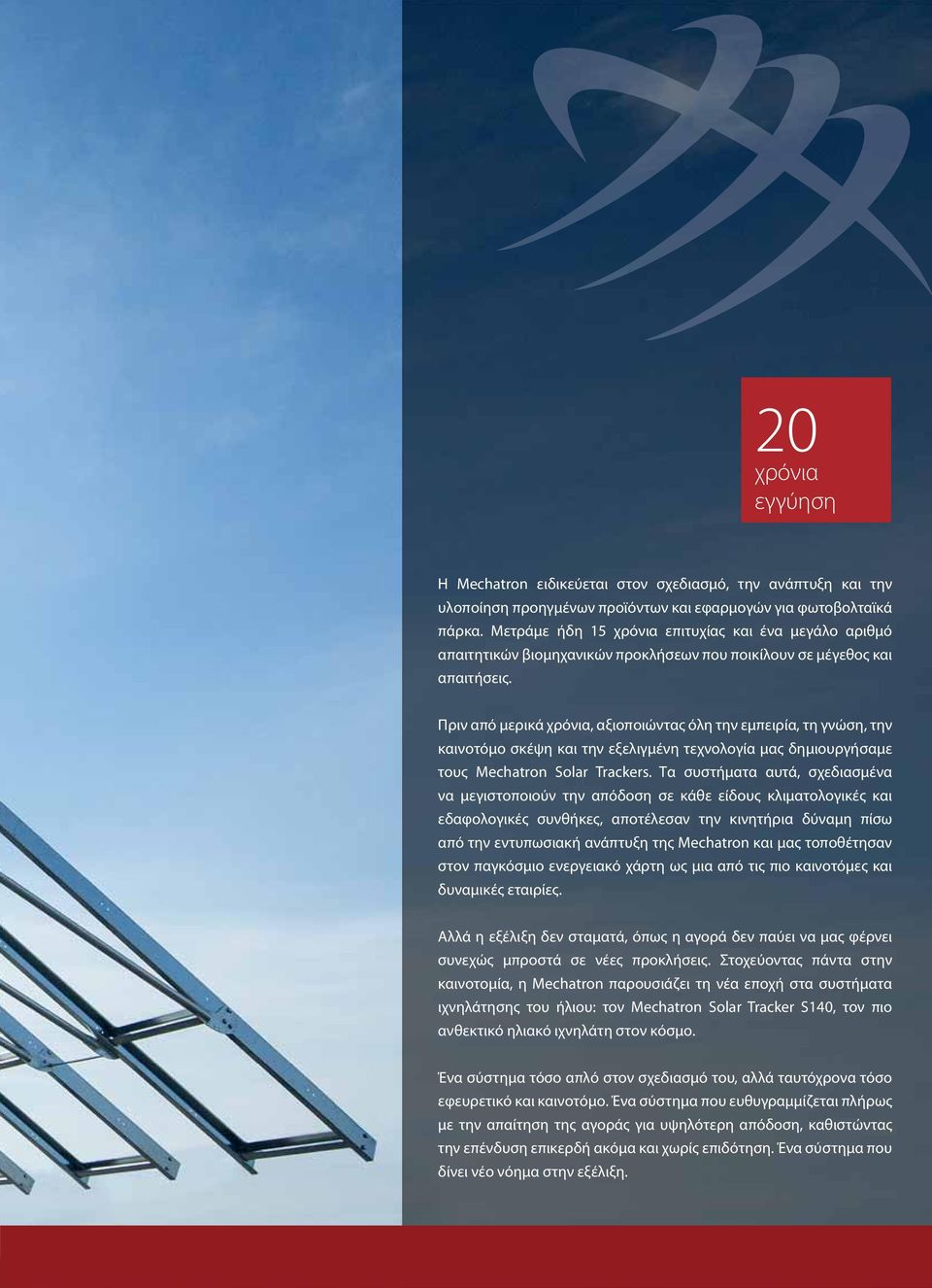

3 20 χρόνια εγγύηση Η Mechatron ειδικεύεται στον σχεδιασμό, την ανάπτυξη και την υλοποίηση προηγμένων προϊόντων και εφαρμογών για φωτοβολταϊκά πάρκα. Μετράμε ήδη 15 χρόνια επιτυχίας και ένα μεγάλο αριθμό απαιτητικών βιομηχανικών προκλήσεων που ποικίλουν σε μέγεθος και απαιτήσεις. Πριν από μερικά χρόνια, αξιοποιώντας όλη την εμπειρία, τη γνώση, την καινοτόμο σκέψη και την εξελιγμένη τεχνολογία μας δημιουργήσαμε τους Mechatron Solar Trackers. Τα συστήματα αυτά, σχεδιασμένα να μεγιστοποιούν την απόδοση σε κάθε είδους κλιματολογικές και εδαφολογικές συνθήκες, αποτέλεσαν την κινητήρια δύναμη πίσω από την εντυπωσιακή ανάπτυξη της Mechatron και μας τοποθέτησαν στον παγκόσμιο ενεργειακό χάρτη ως μια από τις πιο καινοτόμες και δυναμικές εταιρίες. Αλλά η εξέλιξη δεν σταματά, όπως η αγορά δεν παύει να μας φέρνει συνεχώς μπροστά σε νέες προκλήσεις. Στοχεύοντας πάντα στην καινοτομία, η Mechatron παρουσιάζει τη νέα εποχή στα συστήματα ιχνηλάτησης του ήλιου: τον Mechatron Solar Tracker S140, τον πιο ανθεκτικό ηλιακό ιχνηλάτη στον κόσμο. Ένα σύστημα τόσο απλό στον σχεδιασμό του, αλλά ταυτόχρονα τόσο εφευρετικό και καινοτόμο. Ένα σύστημα που ευθυγραμμίζεται πλήρως με την απαίτηση της αγοράς για υψηλότερη απόδοση, καθιστώντας την επένδυση επικερδή ακόμα και χωρίς επιδότηση. Ένα σύστημα που δίνει νέο νόημα στην εξέλιξη.

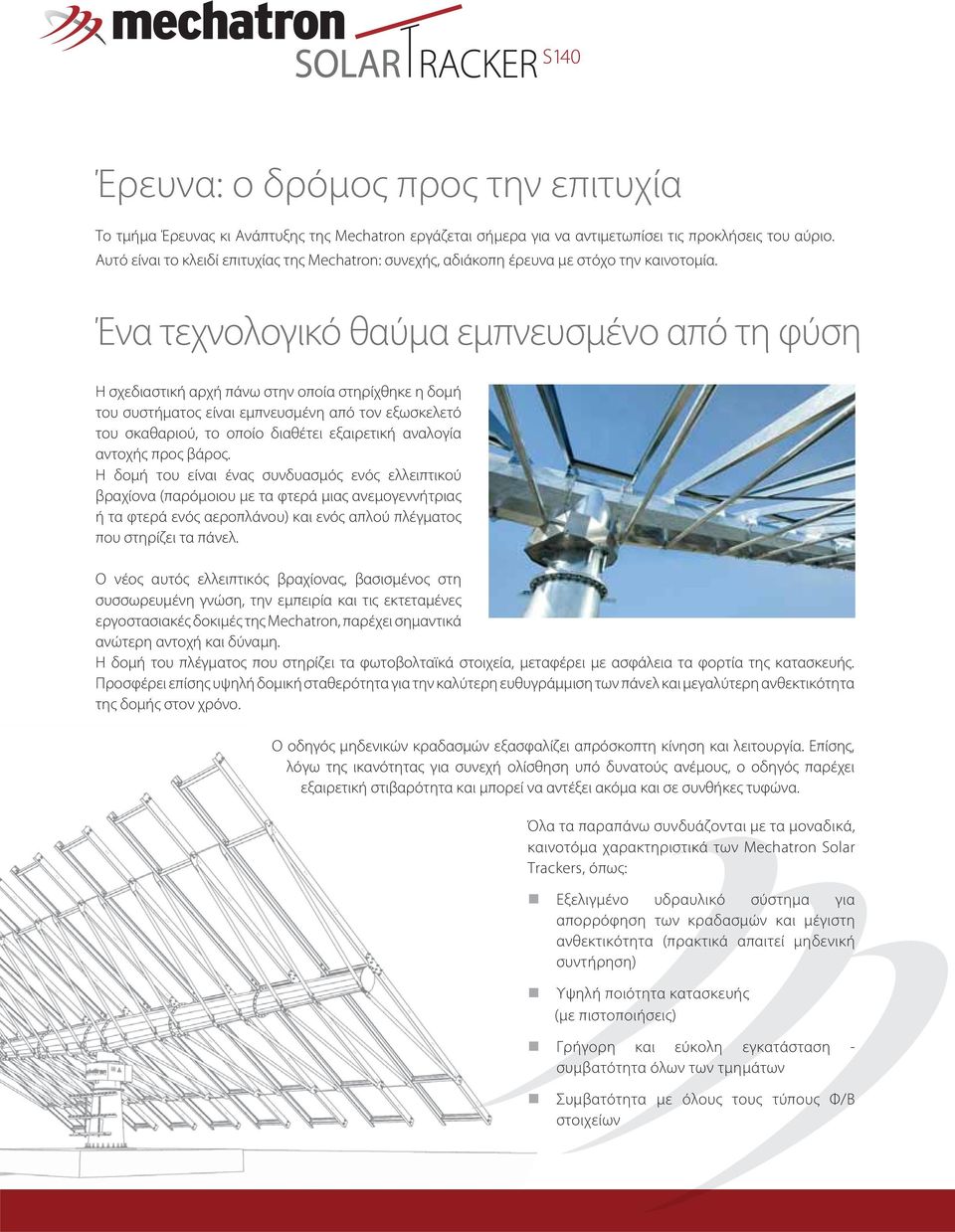

4 Έρευνα: ο δρόμος προς την επιτυχία Το τμήμα Έρευνας κι Ανάπτυξης της Mechatron εργάζεται σήμερα για να αντιμετωπίσει τις προκλήσεις του αύριο. Αυτό είναι το κλειδί επιτυχίας της Mechatron: συνεχής, αδιάκοπη έρευνα με στόχο την καινοτομία. Ένα τεχνολογικό θαύμα εμπνευσμένο από τη φύση Η σχεδιαστική αρχή πάνω στην οποία στηρίχθηκε η δομή του συστήματος είναι εμπνευσμένη από τον εξωσκελετό του σκαθαριού, το οποίο διαθέτει εξαιρετική αναλογία αντοχής προς βάρος. Η δομή του είναι ένας συνδυασμός ενός ελλειπτικού βραχίονα (παρόμοιου με τα φτερά μιας ανεμογεννήτριας ή τα φτερά ενός αεροπλάνου) και ενός απλού πλέγματος που στηρίζει τα πάνελ. Ο νέος αυτός ελλειπτικός βραχίονας, βασισμένος στη συσσωρευμένη γνώση, την εμπειρία και τις εκτεταμένες εργοστασιακές δοκιμές της Mechatron, παρέχει σημαντικά ανώτερη αντοχή και δύναμη. Η δομή του πλέγματος που στηρίζει τα φωτοβολταϊκά στοιχεία, μεταφέρει με ασφάλεια τα φορτία της κατασκευής. Προσφέρει επίσης υψηλή δομική σταθερότητα για την καλύτερη ευθυγράμμιση των πάνελ και μεγαλύτερη ανθεκτικότητα της δομής στον χρόνο. Ο οδηγός μηδενικών κραδασμών εξασφαλίζει απρόσκοπτη κίνηση και λειτουργία. Επίσης, λόγω της ικανότητας για συνεχή ολίσθηση υπό δυνατούς ανέμους, ο οδηγός παρέχει εξαιρετική στιβαρότητα και μπορεί να αντέξει ακόμα και σε συνθήκες τυφώνα. Όλα τα παραπάνω συνδυάζονται με τα μοναδικά, καινοτόμα χαρακτηριστικά των Mechatron Solar Trackers, όπως: Εξελιγμένο υδραυλικό σύστημα για απορρόφηση των κραδασμών και μέγιστη ανθεκτικότητα (πρακτικά απαιτεί μηδενική συντήρηση) Υψηλή ποιότητα κατασκευής (με πιστοποιήσεις) Γρήγορη και εύκολη εγκατάσταση - συμβατότητα όλων των τμημάτων Συμβατότητα με όλους τους τύπους Φ/Β στοιχείων

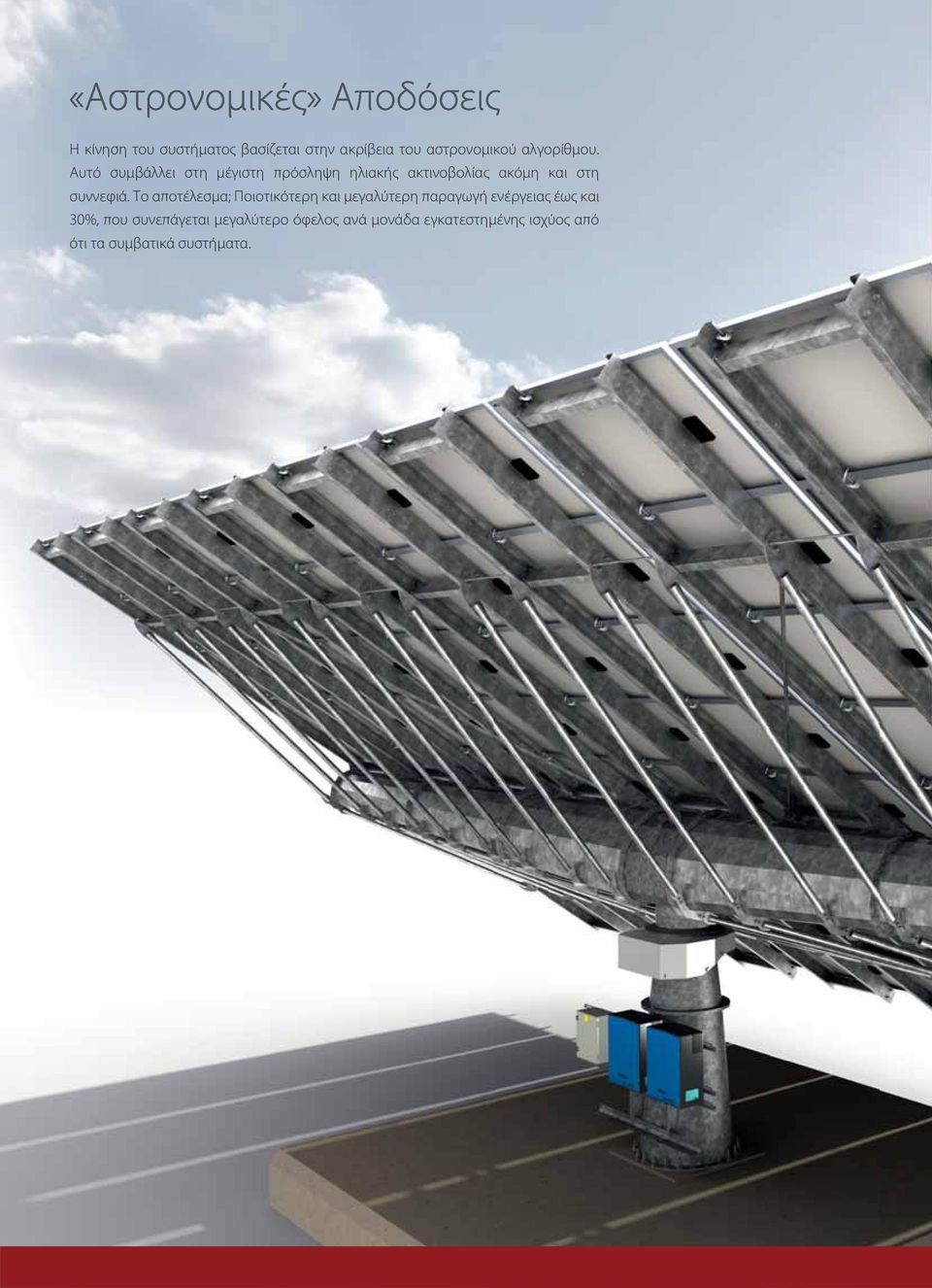

5 Η κίνηση του συστήματος βασίζεται στην ακρίβεια του αστρονομικού αλγορίθμου. Αυτό συμβάλλει στη μέγιστη πρόσληψη ηλιακής ακτινοβολίας ακόμη και στη συννεφιά. Το αποτέλεσμα; Ποιοτικότερη και μεγαλύτερη παραγωγή ενέργειας έως και 30%, που συνεπάγεται μεγαλύτερο όφελος ανά μονάδα εγκατεστημένης ισχύος από ότι τα συμβατικά συστήματα.

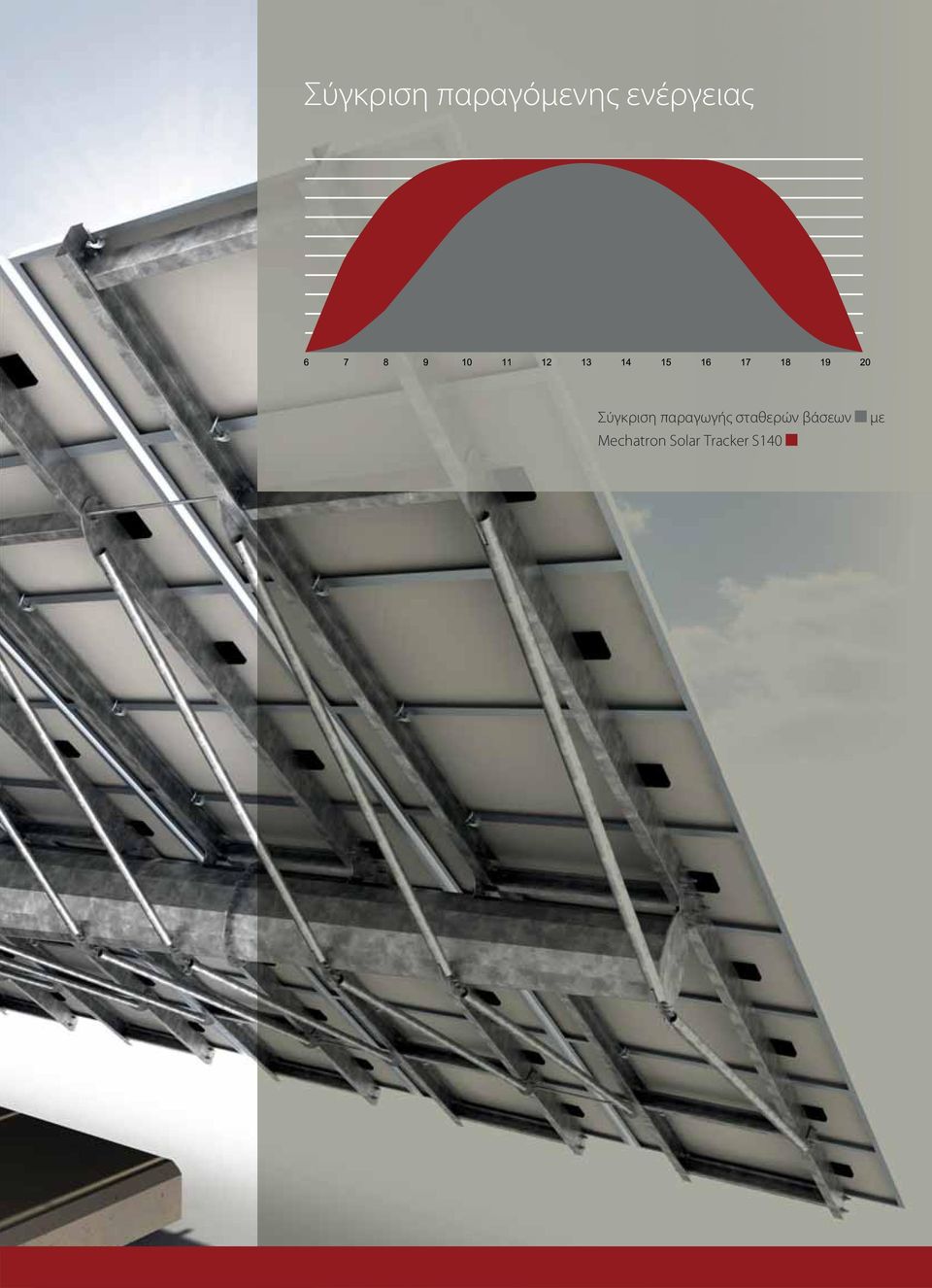

6 Σύγκριση παραγόμενης ενέργειας Σύγκριση παραγωγής σταθερών βάσεων Mechatron Solar Tracker S140 με

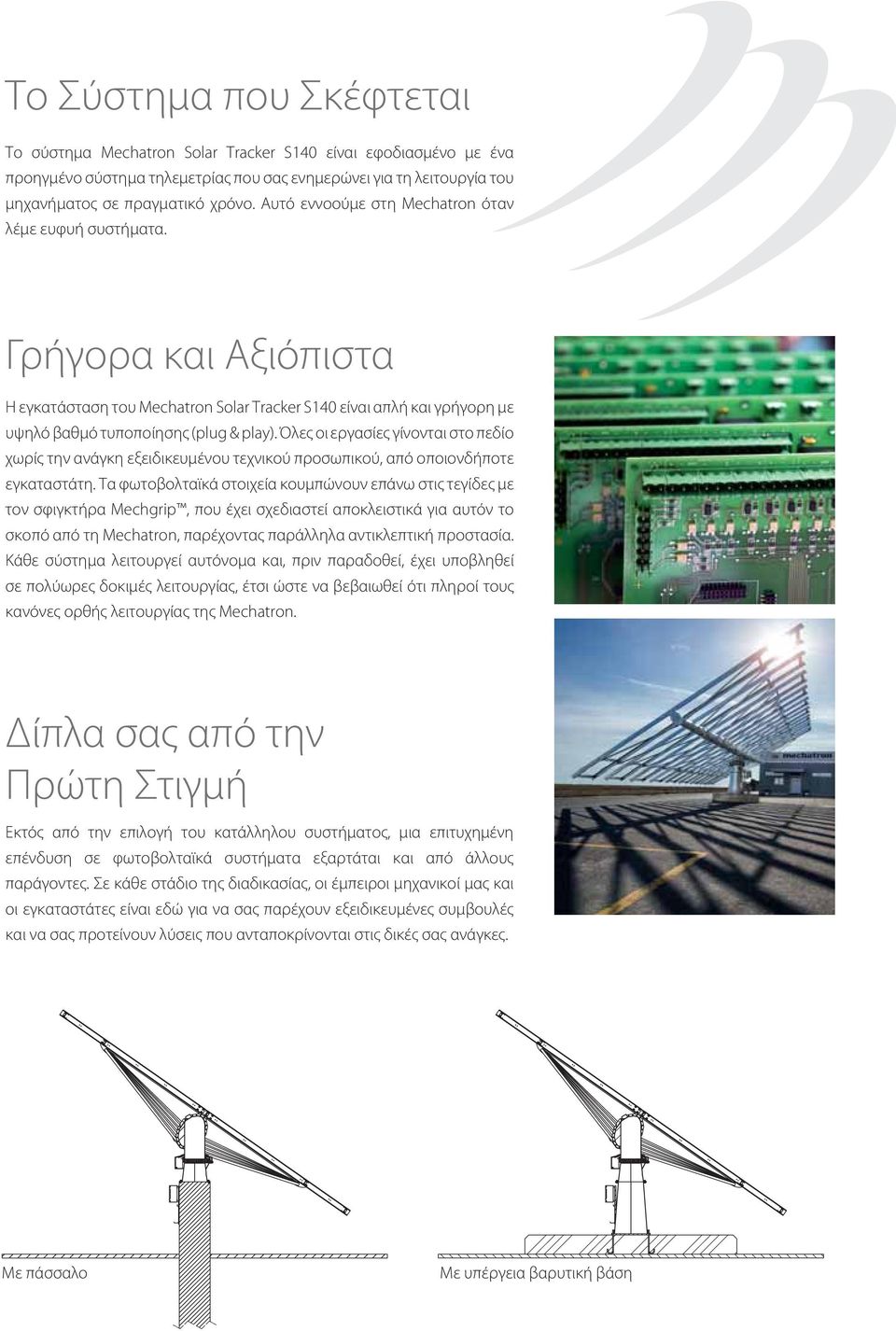

7 Το Σύστημα που Σκέφτεται Το σύστημα Mechatron Solar Tracker S140 είναι εφοδιασμένο με ένα προηγμένο σύστημα τηλεμετρίας που σας ενημερώνει για τη λειτουργία του μηχανήματος σε πραγματικό χρόνο. Αυτό εννοούμε στη Mechatron όταν λέμε ευφυή συστήματα. Γρήγορα και Αξιόπιστα Η εγκατάσταση του Mechatron Solar Tracker S140 είναι απλή και γρήγορη με υψηλό βαθμό τυποποίησης (plug & play). Όλες οι εργασίες γίνονται στο πεδίο χωρίς την ανάγκη εξειδικευμένου τεχνικού προσωπικού, από οποιονδήποτε εγκαταστάτη. Τα φωτοβολταϊκά στοιχεία κουμπώνουν επάνω στις τεγίδες με τον σφιγκτήρα Mechgrip, που έχει σχεδιαστεί αποκλειστικά για αυτόν το σκοπό από τη Mechatron, παρέχοντας παράλληλα αντικλεπτική προστασία. Κάθε σύστημα λειτουργεί αυτόνομα και, πριν παραδοθεί, έχει υποβληθεί σε πολύωρες δοκιμές λειτουργίας, έτσι ώστε να βεβαιωθεί ότι πληροί τους κανόνες ορθής λειτουργίας της Mechatron. Δίπλα σας από την Πρώτη Στιγμή Εκτός από την επιλογή του κατάλληλου συστήματος, μια επιτυχημένη επένδυση σε φωτοβολταϊκά συστήματα εξαρτάται και από άλλους παράγοντες. Σε κάθε στάδιο της διαδικασίας, οι έμπειροι μηχανικοί μας και οι εγκαταστάτες είναι εδώ για να σας παρέχουν εξειδικευμένες συμβουλές και να σας προτείνουν λύσεις που ανταποκρίνονται στις δικές σας ανάγκες. Με πάσσαλο Με υπέργεια βαρυτική βάση

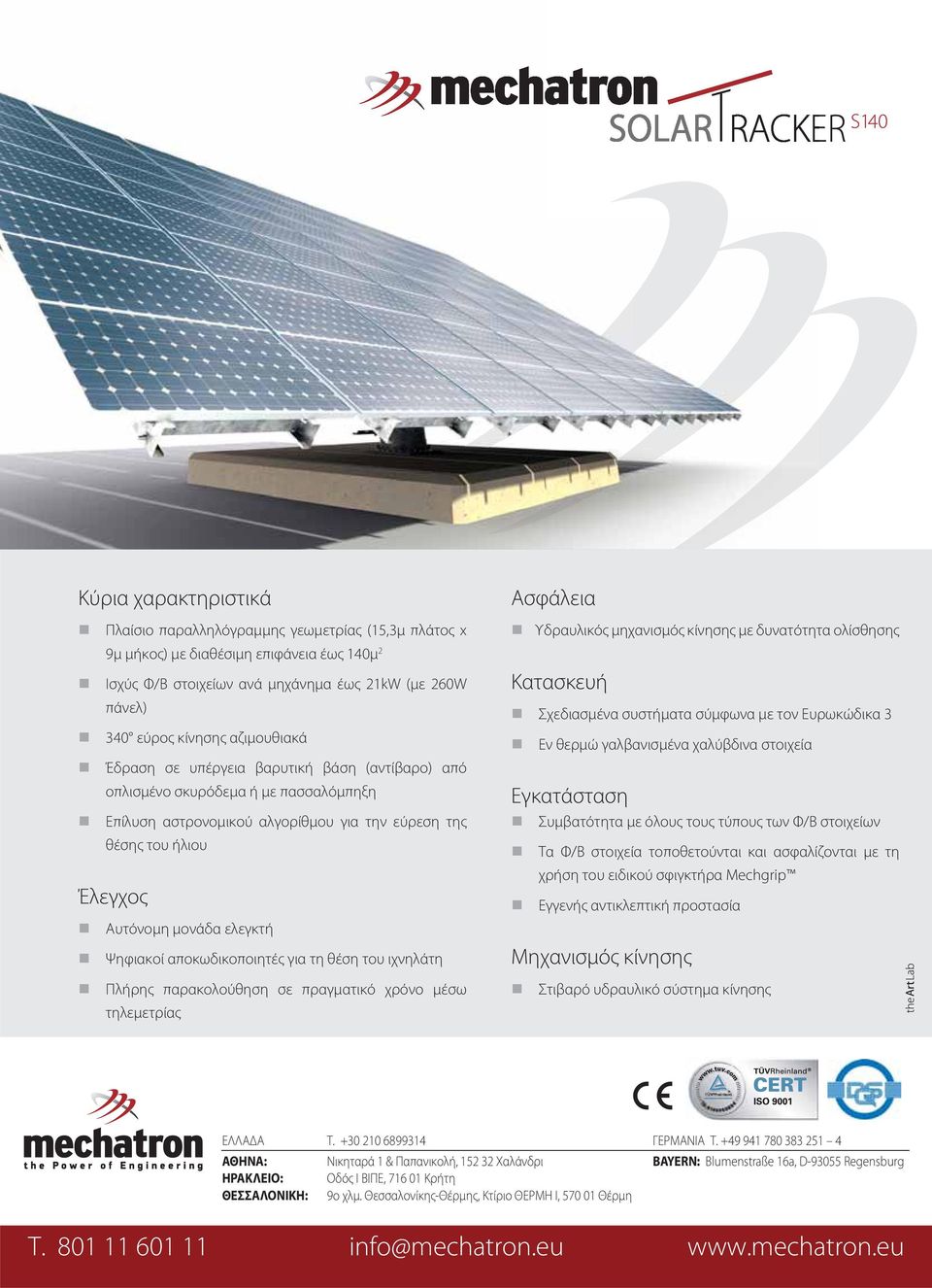

8 Κύρια χαρακτηριστικά Πλαίσιο παραλληλόγραμμης γεωμετρίας (15,3μ πλάτος x 9μ μήκος) με διαθέσιμη επιφάνεια έως 140μ 2 Ισχύς Φ/Β στοιχείων ανά μηχάνημα έως 21kW (με 260W πάνελ) 340 εύρος κίνησης αζιμουθιακά Έδραση σε υπέργεια βαρυτική βάση (αντίβαρο) από οπλισμένο σκυρόδεμα ή με πασσαλόμπηξη Επίλυση αστρονομικού αλγορίθμου για την εύρεση της θέσης του ήλιου Έλεγχος Αυτόνομη μονάδα ελεγκτή Ψηφιακοί αποκωδικοποιητές για τη θέση του ιχνηλάτη Πλήρης παρακολούθηση σε πραγματικό χρόνο μέσω τηλεμετρίας Ασφάλεια Υδραυλικός μηχανισμός κίνησης με δυνατότητα ολίσθησης Κατασκευή Σχεδιασμένα συστήματα σύμφωνα με τον Ευρωκώδικα 3 Εν θερμώ γαλβανισμένα χαλύβδινα στοιχεία Εγκατάσταση Συμβατότητα με όλους τους τύπους των Φ/Β στοιχείων Τα Φ/Β στοιχεία τοποθετούνται και ασφαλίζονται με τη χρήση του ειδικού σφιγκτήρα Mechgrip Εγγενής αντικλεπτική προστασία Μηχανισμός κίνησης Στιβαρό υδραυλικό σύστημα κίνησης ΕΛΛΑΔΑ T ΑΘΗΝΑ: Νικηταρά 1 & Παπανικολή, Χαλάνδρι ΗΡΑΚΛΕΙΟ: Οδός Ι ΒΙΠΕ, Κρήτη ΘΕΣΣΑΛΟΝΙΚΗ: 9o χλμ. Θεσσαλονίκης-Θέρμης, Κτίριο ΘΕΡΜΗ Ι, Θέρμη ΓΕΡΜΑΝΙΑ T BAYERN: Blumenstraße 16a, D Regensburg T info@mechatron.eu
