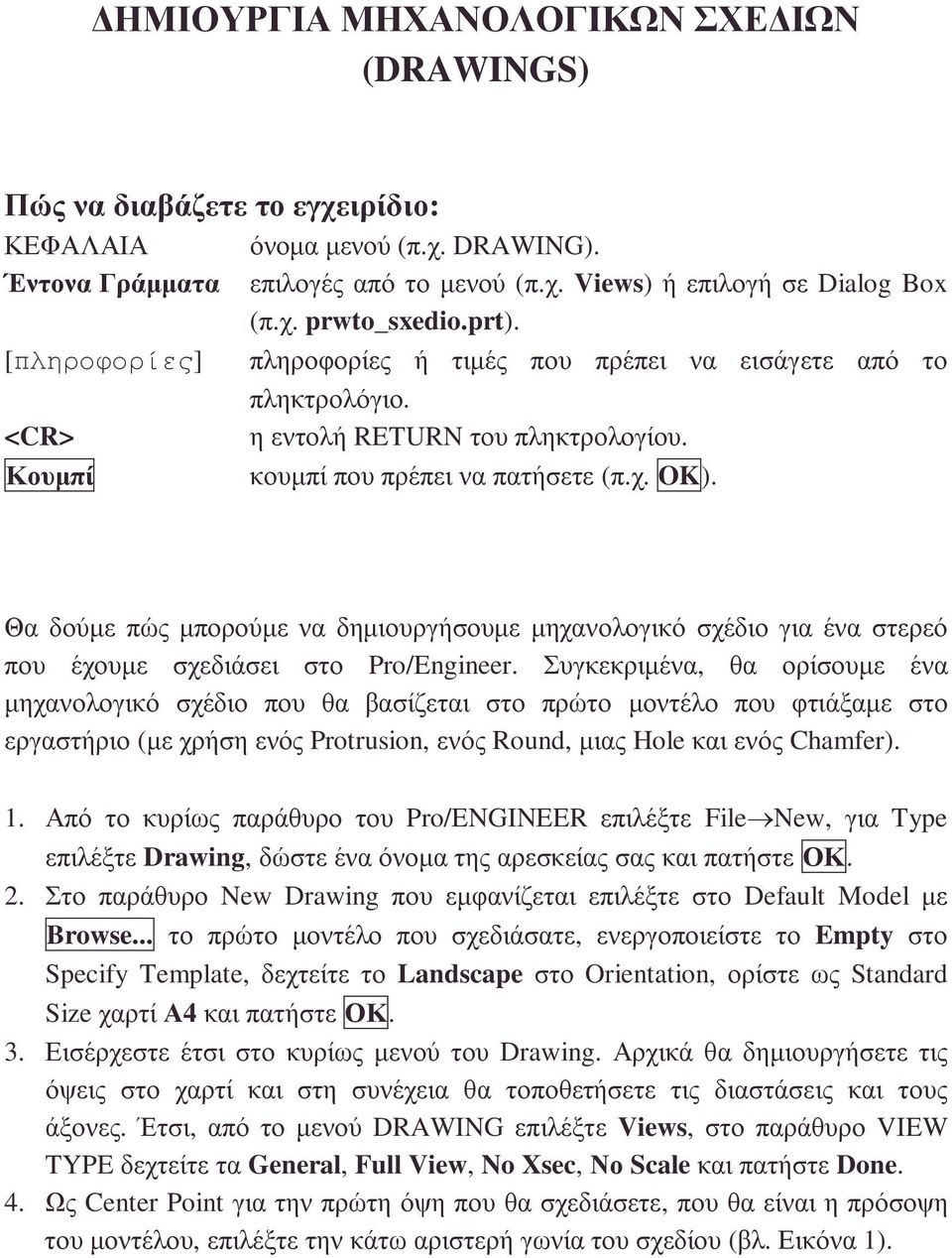

1 ΗΜΙΟΥΡΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΣΧΕ ΙΩΝ (DRAWINGS) Πώς να διαβάζετε το εγχειρίδιο: ΚΕΦΑΛΑΙΑ όνοµα µενού (π.χ. DRAWING). Έντονα Γράµµατα επιλογές από το µενού (π.χ. Views) ή επιλογή σε Dialog Box (π.χ. prwto_sxedio.prt). [πληροφορίες] πληροφορίες ή τιµές που πρέπει να εισάγετε από το πληκτρολόγιο. <CR> ηεντολήreturn του πληκτρολογίου. Κουµπί κουµπί που πρέπει να πατήσετε (π.χ. OK). Θα δούµε πώς µπορούµε να δηµιουργήσουµε µηχανολογικό σχέδιο για ένα στερεό που έχουµε σχεδιάσει στο Pro/Engineer. Συγκεκριµένα, θα ορίσουµε ένα µηχανολογικό σχέδιο που θα βασίζεται στο πρώτο µοντέλο που φτιάξαµε στο εργαστήριο (µε χρήση ενός Protrusion, ενός Round, µιας Hole και ενός Chamfer). 1. Από το κυρίως παράθυρο του Pro/ENGINEER επιλέξτε File New, για Type επιλέξτε Drawing, δώστε ένα όνοµα της αρεσκείας σας και πατήστε ΟΚ. 2. Στο παράθυρο New Drawing που εµφανίζεται επιλέξτε στο Default Model µε Browse... το πρώτο µοντέλο που σχεδιάσατε, ενεργοποιείστε το Empty στο Specify Template, δεχτείτε το Landscape στο Orientation, ορίστε ως Standard Size χαρτί Α4 και πατήστε ΟΚ. 3. Εισέρχεστε έτσι στο κυρίως µενού του Drawing. Αρχικά θα δηµιουργήσετε τις όψεις στο χαρτί και στη συνέχεια θα τοποθετήσετε τις διαστάσεις και τους άξονες. Έτσι, από το µενού DRAWING επιλέξτε Views, στο παράθυρο VIEW TYPE δεχτείτε τα General, Full View, No Xsec, Νο Scale και πατήστε Done. 4. Ως Center Point για την πρώτη όψη που θα σχεδιάσετε, που θα είναι η πρόσοψη του µοντέλου, επιλέξτε την κάτω αριστερή γωνία του σχεδίου (βλ. Εικόνα 1).

Θα δούµε πώς µπορούµε να δηµιουργήσουµε µηχανολογικό σχέδιο για ένα στερεό που έχουµε σχεδιάσει στο Pro/Engineer.

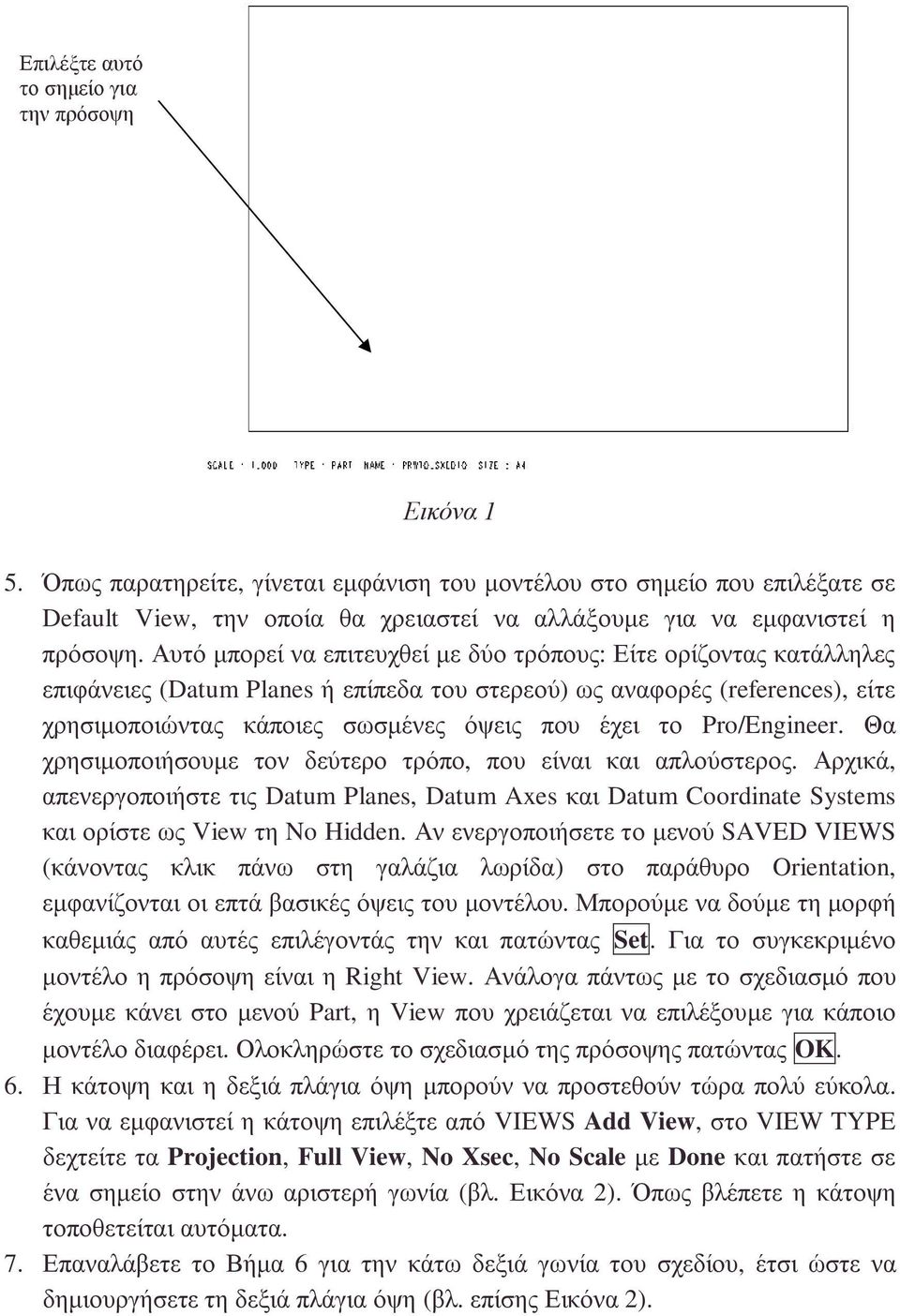

2 Επιλέξτε αυτό το σηµείο για την πρόσοψη Εικόνα 1 5. Όπως παρατηρείτε, γίνεται εµφάνιση του µοντέλου στο σηµείο που επιλέξατε σε Default View, την οποία θα χρειαστεί να αλλάξουµε για να εµφανιστεί η πρόσοψη. Αυτό µπορεί να επιτευχθεί µε δύο τρόπους: Είτε ορίζοντας κατάλληλες επιφάνειες (Datum Planes ή επίπεδα του στερεού) ως αναφορές (references), είτε χρησιµοποιώντας κάποιες σωσµένες όψεις που έχει το Pro/Engineer. Θα χρησιµοποιήσουµε τον δεύτερο τρόπο, που είναι και απλούστερος. Αρχικά, απενεργοποιήστε τις Datum Planes, Datum Axes και Datum Coordinate Systems και ορίστε ως View τη No Hidden. Αν ενεργοποιήσετε το µενού SAVED VIEWS (κάνοντας κλικ πάνω στη γαλάζια λωρίδα) στο παράθυρο Orientation, εµφανίζονται οι επτά βασικές όψεις του µοντέλου. Μπορούµε ναδούµε τηµορφή καθεµιάς από αυτές επιλέγοντάς την και πατώντας Set. Για το συγκεκριµένο µοντέλο η πρόσοψη είναι η Right View. Ανάλογα πάντως µε το σχεδιασµό που έχουµε κάνει στο µενού Part, η View που χρειάζεται να επιλέξουµε για κάποιο µοντέλο διαφέρει. Ολοκληρώστε το σχεδιασµό της πρόσοψης πατώντας OK. 6. Η κάτοψη και η δεξιά πλάγια όψη µπορούν να προστεθούν τώρα πολύ εύκολα. Γιαναεµφανιστεί η κάτοψη επιλέξτε από VIEWS Add View, στο VIEW TYPE δεχτείτε τα Projection, Full View, No Xsec, No Scale µε Done και πατήστε σε ένα σηµείο στην άνω αριστερή γωνία (βλ. Εικόνα 2). Όπως βλέπετε η κάτοψη τοποθετείται αυτόµατα. 7. Επαναλάβετε το Βήµα 6 για την κάτω δεξιά γωνία του σχεδίου, έτσι ώστε να δηµιουργήσετε τη δεξιά πλάγια όψη (βλ. επίσης Εικόνα 2).

Αυτό µπορεί να επιτευχθεί µε δύο τρόπους: Είτε ορίζοντας κατάλληλες επιφάνειες (Datum Planes ή επίπεδα του στερεού) ως αναφορές (references), είτε χρησιµοποιώντας κάποιες σωσµένες όψεις που έχει το

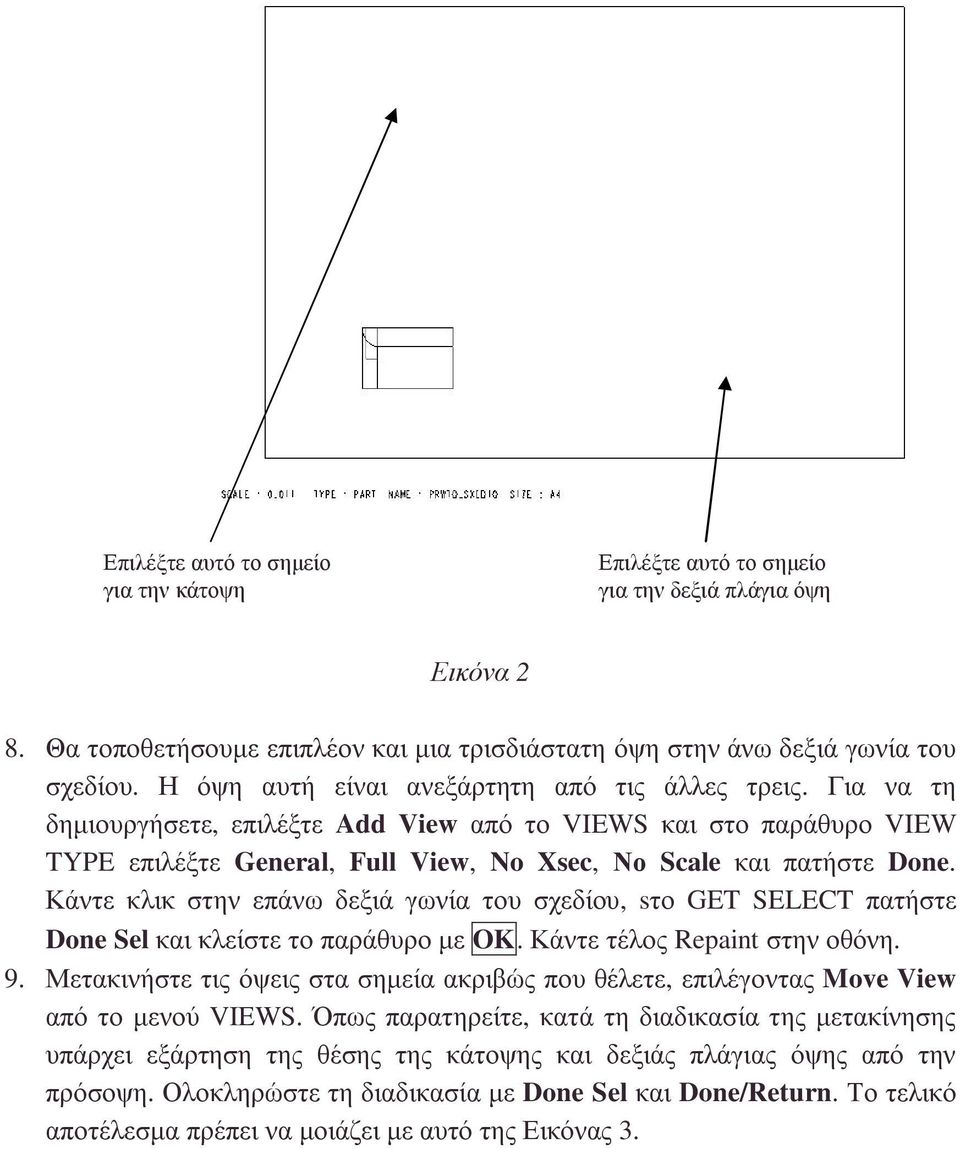

3 Επιλέξτε αυτό το σηµείο για την κάτοψη Επιλέξτε αυτό το σηµείο γιατηνδεξιάπλάγιαόψη Εικόνα 2 8. Θα τοποθετήσουµε επιπλέον και µια τρισδιάστατη όψη στην άνω δεξιά γωνία του σχεδίου. Η όψη αυτή είναι ανεξάρτητη από τις άλλες τρεις. Για να τη δηµιουργήσετε, επιλέξτε Add View από το VIEWS και στο παράθυρο VIEW TYPE επιλέξτε General, Full View, No Xsec, Νο Scale και πατήστε Done. Κάντε κλικ στην επάνω δεξιά γωνία του σχεδίου, sτο GET SELECT πατήστε Done Sel και κλείστε το παράθυρο µε OK. Κάντε τέλος Repaint στην οθόνη. 9. Μετακινήστε τις όψεις στα σηµεία ακριβώς που θέλετε, επιλέγοντας Move View από το µενού VIEWS. Όπως παρατηρείτε, κατά τη διαδικασία της µετακίνησης υπάρχει εξάρτηση της θέσης της κάτοψης και δεξιάς πλάγιας όψης από την πρόσοψη. Ολοκληρώστε τη διαδικασία µε Done Sel και Done/Return. Το τελικό αποτέλεσµα πρέπειναµοιάζει µεαυτότηςεικόνας3.

Κάντε κλικ στην επάνω δεξιά γωνία του σχεδίου, sτο GET SELECT πατήστε Done Sel και κλείστε το παράθυρο µε OK. Κάντε τέλος Repaint στην οθόνη. 9.

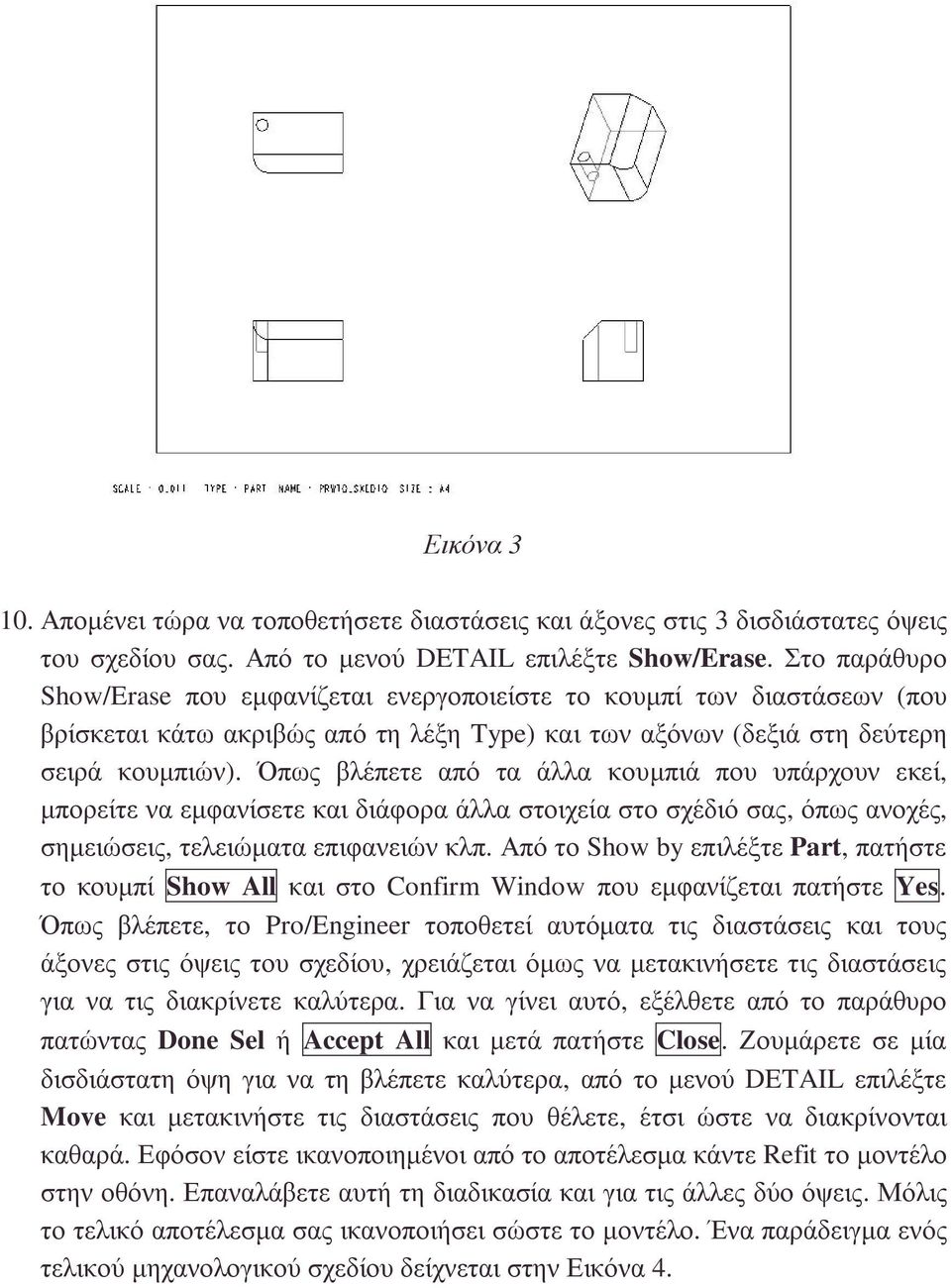

4 Εικόνα Αποµένει τώρα να τοποθετήσετε διαστάσεις και άξονες στις 3 δισδιάστατες όψεις του σχεδίου σας. Από το µενού DETAIL επιλέξτε Show/Erase. Στο παράθυρο Show/Erase που εµφανίζεται ενεργοποιείστε το κουµπί των διαστάσεων (που βρίσκεται κάτω ακριβώς από τη λέξη Type) και των αξόνων (δεξιά στη δεύτερη σειρά κουµπιών). Όπως βλέπετε από τα άλλα κουµπιά που υπάρχουν εκεί, µπορείτε να εµφανίσετε και διάφορα άλλα στοιχεία στο σχέδιό σας, όπως ανοχές, σηµειώσεις, τελειώµατα επιφανειών κλπ. Από το Show by επιλέξτε Part, πατήστε το κουµπί Show All και στο Confirm Window που εµφανίζεται πατήστε Yes. Όπως βλέπετε, το Pro/Engineer τοποθετεί αυτόµατα τις διαστάσεις και τους άξονες στις όψεις του σχεδίου, χρειάζεται όµως να µετακινήσετε τις διαστάσεις για να τις διακρίνετε καλύτερα. Για να γίνει αυτό, εξέλθετε από το παράθυρο πατώντας Done Sel ή Accept All και µετά πατήστε Close. Ζουµάρετε σε µία δισδιάστατη όψη για να τη βλέπετε καλύτερα, από το µενού DETAIL επιλέξτε Move και µετακινήστε τις διαστάσεις που θέλετε, έτσι ώστε να διακρίνονται καθαρά. Εφόσον είστε ικανοποιηµένοι από το αποτέλεσµα κάντε Refit το µοντέλο στην οθόνη. Επαναλάβετε αυτή τη διαδικασία και για τις άλλες δύο όψεις. Μόλις το τελικό αποτέλεσµα σας ικανοποιήσει σώστε το µοντέλο. Ένα παράδειγµα ενός τελικού µηχανολογικού σχεδίου δείχνεται στην Εικόνα 4.

Όπως βλέπετε από τα άλλα κουµπιά που υπάρχουν εκεί, µπορείτε να εµφανίσετε και διάφορα άλλα στοιχεία στο σχέδιό σας, όπως ανοχές, σηµειώσεις, τελειώµατα επιφανειών κλπ.

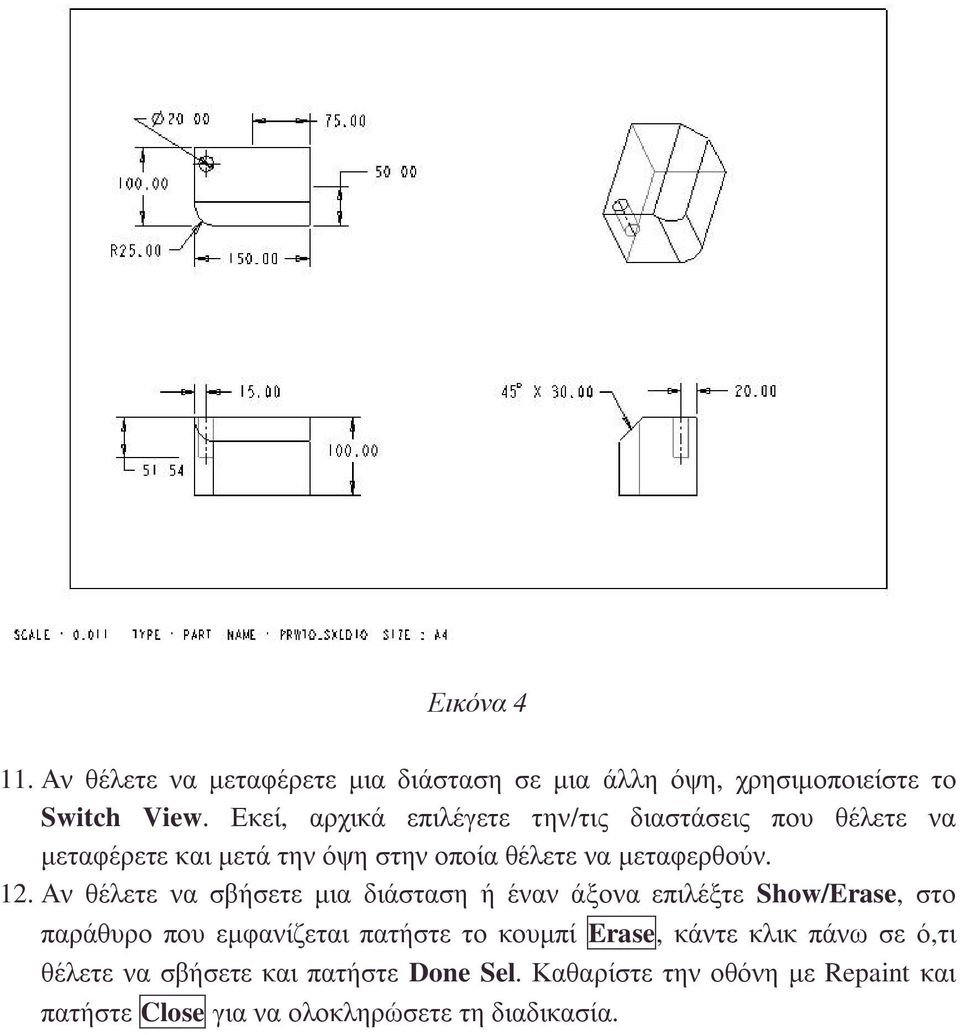

5 Εικόνα Αν θέλετε να µεταφέρετε µια διάσταση σε µια άλλη όψη, χρησιµοποιείστε το Switch View. Εκεί, αρχικά επιλέγετε την/τις διαστάσεις που θέλετε να µεταφέρετε και µετά την όψη στην οποία θέλετε να µεταφερθούν. 12. Αν θέλετε να σβήσετε µια διάσταση ή έναν άξονα επιλέξτε Show/Erase, στο παράθυρο που εµφανίζεται πατήστε το κουµπί Erase, κάντε κλικ πάνω σε ό,τι θέλετε να σβήσετε και πατήστε Done Sel. Καθαρίστε την οθόνη µε Repaint και πατήστε Close για να ολοκληρώσετε τη διαδικασία.

Αν θέλετε να σβήσετε µια διάσταση ή έναν άξονα επιλέξτε Show/Erase, στο παράθυρο που εµφανίζεται πατήστε το κουµπί Erase,
