1 SALESBOOK 2014 Πιστεύουμε στην Παράγουμε στην ΕΛΛΑΔΑ Έ τ ο ς ί δ ρ υ σ η ς :

2

3 SALESBOOK 2014

4

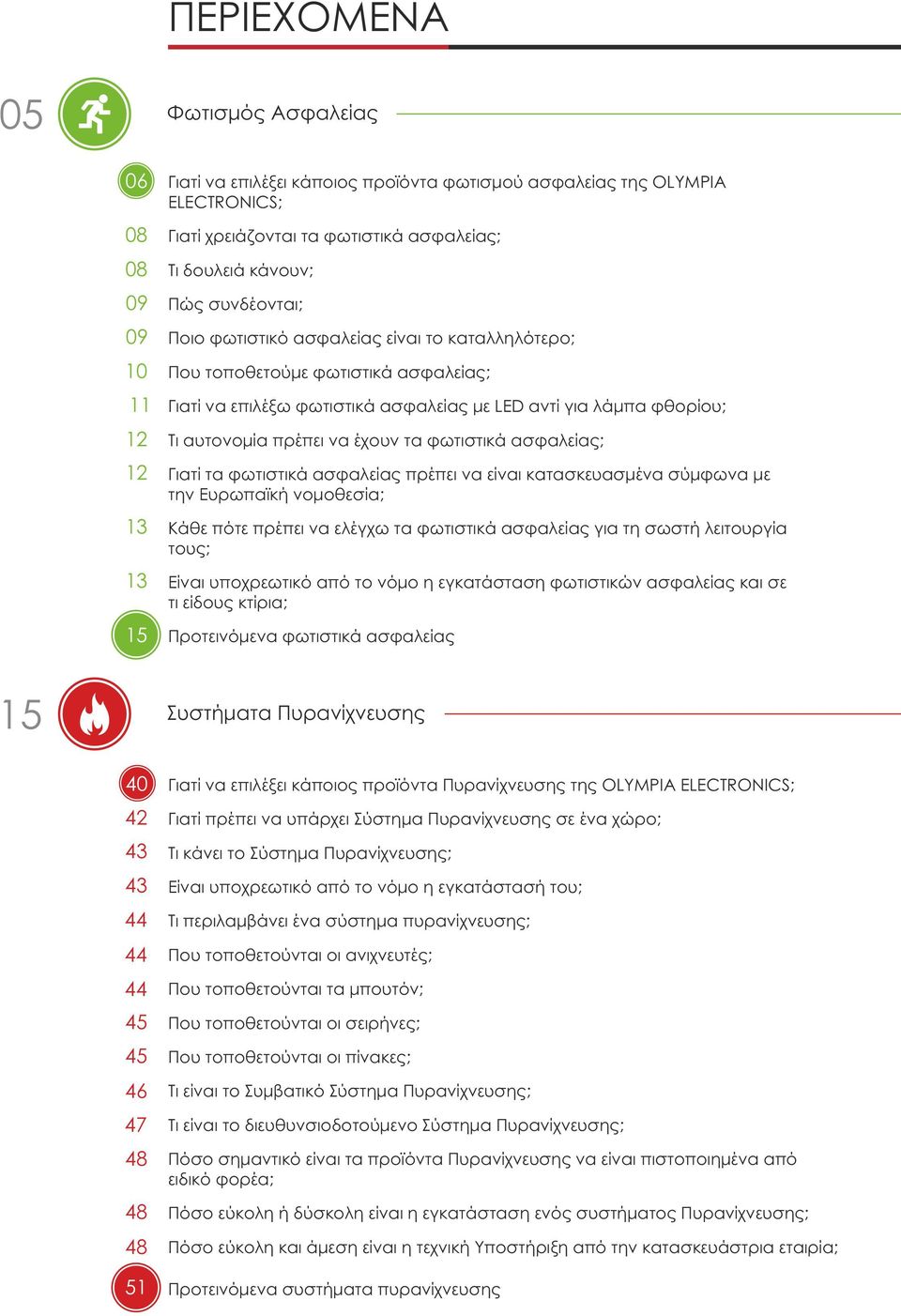

5 ΠΕΡΙΕΧΟΜΕΝΑ 05 Φωτισμός Ασφαλείας Γιατί να επιλέξει κάποιος προϊόντα φωτισμού ασφαλείας της OLYMPIA ELECTRONICS; Γιατί χρειάζονται τα φωτιστικά ασφαλείας; Τι δουλειά κάνουν; Πώς συνδέονται; Ποιο φωτιστικό ασφαλείας είναι το καταλληλότερο; Που τοποθετούμε φωτιστικά ασφαλείας; Γιατί να επιλέξω φωτιστικά ασφαλείας με LED αντί για λάμπα φθορίου; Τι αυτονομία πρέπει να έχουν τα φωτιστικά ασφαλείας; Γιατί τα φωτιστικά ασφαλείας πρέπει να είναι κατασκευασμένα σύμφωνα με την Ευρωπαϊκή νομοθεσία; Κάθε πότε πρέπει να ελέγχω τα φωτιστικά ασφαλείας για τη σωστή λειτουργία τους; Είναι υποχρεωτικό από το νόμο η εγκατάσταση φωτιστικών ασφαλείας και σε τι είδους κτίρια; Προτεινόμενα φωτιστικά ασφαλείας 15 Συστήματα Πυρανίχνευσης Γιατί να επιλέξει κάποιος προϊόντα Πυρανίχνευσης της OLYMPIA ELECTRONICS; Γιατί πρέπει να υπάρχει Σύστημα Πυρανίχνευσης σε ένα χώρο; Τι κάνει το Σύστημα Πυρανίχνευσης; Είναι υποχρεωτικό από το νόμο η εγκατάστασή του; Τι περιλαμβάνει ένα σύστημα πυρανίχνευσης; Που τοποθετούνται οι ανιχνευτές; Που τοποθετούνται τα μπουτόν; Που τοποθετούνται οι σειρήνες; Που τοποθετούνται οι πίνακες; Τι είναι το Συμβατικό Σύστημα Πυρανίχνευσης; Τι είναι το διευθυνσιοδοτούμενο Σύστημα Πυρανίχνευσης; Πόσο σημαντικό είναι τα προϊόντα Πυρανίχνευσης να είναι πιστοποιημένα από ειδικό φορέα; Πόσο εύκολη ή δύσκολη είναι η εγκατάσταση ενός συστήματος Πυρανίχνευσης; Πόσο εύκολη και άμεση είναι η τεχνική Υποστήριξη από την κατασκευάστρια εταιρία; Προτεινόμενα συστήματα πυρανίχνευσης

6

7 Φωτισμός Ασφαλείας

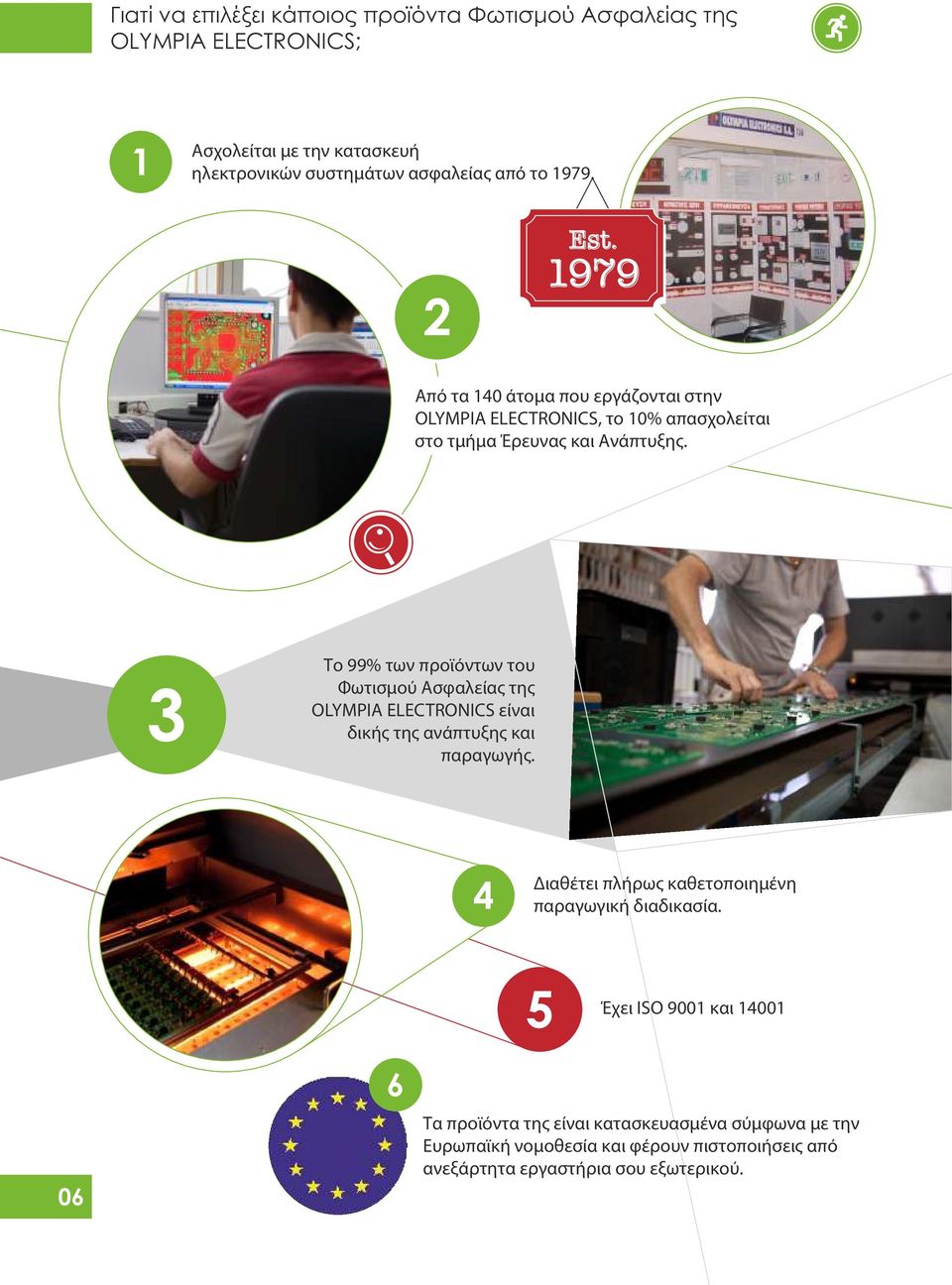

8 Γιατί να επιλέξει κάποιος προϊόντα Φωτισμού Ασφαλείας της OLYMPIA ELECTRONICS; 1 Ασχολείται με την κατασκευή ηλεκτρονικών συστημάτων ασφαλείας από το Est Από τα 140 άτομα που εργάζονται στην OLYMPIA ELECTRONICS, το 10% απασχολείται στο τμήμα Έρευνας και Ανάπτυξης. 3 Το 99% των προϊόντων του Φωτισμού Ασφαλείας της OLYMPIA ELECTRONICS είναι δικής της ανάπτυξης και παραγωγής. 4 Διαθέτει πλήρως καθετοποιημένη παραγωγική διαδικασία. 5 Έχει ISO 9001 και Τα προϊόντα της είναι κατασκευασμένα σύμφωνα με την Ευρωπαϊκή νομοθεσία και φέρουν πιστοποιήσεις από ανεξάρτητα εργαστήρια σου εξωτερικού.

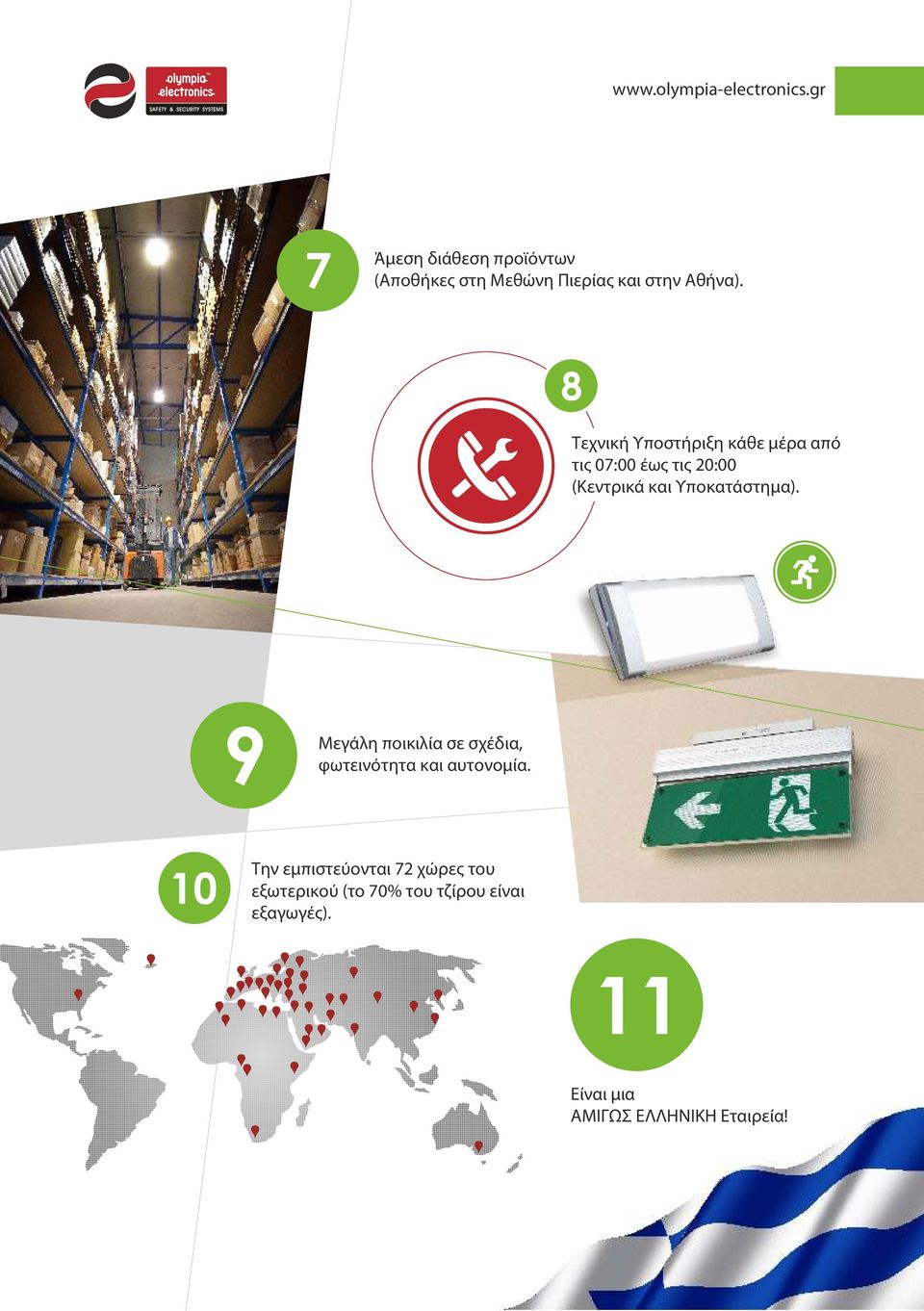

9 7 Άμεση διάθεση προϊόντων (Αποθήκες στη Μεθώνη Πιερίας και στην Αθήνα). 8 Τεχνική Υποστήριξη κάθε μέρα από τις 07:00 έως τις 20:00 (Κεντρικά και Υποκατάστημα). 9 Μεγάλη ποικιλία σε σχέδια, φωτεινότητα και αυτονομία. 10 Την εμπιστεύονται 72 χώρες του εξωτερικού (το 70% του τζίρου είναι εξαγωγές). 11 Είναι μια ΑΜΙΓΩΣ ΕΛΛΗΝΙΚΗ Εταιρεία!

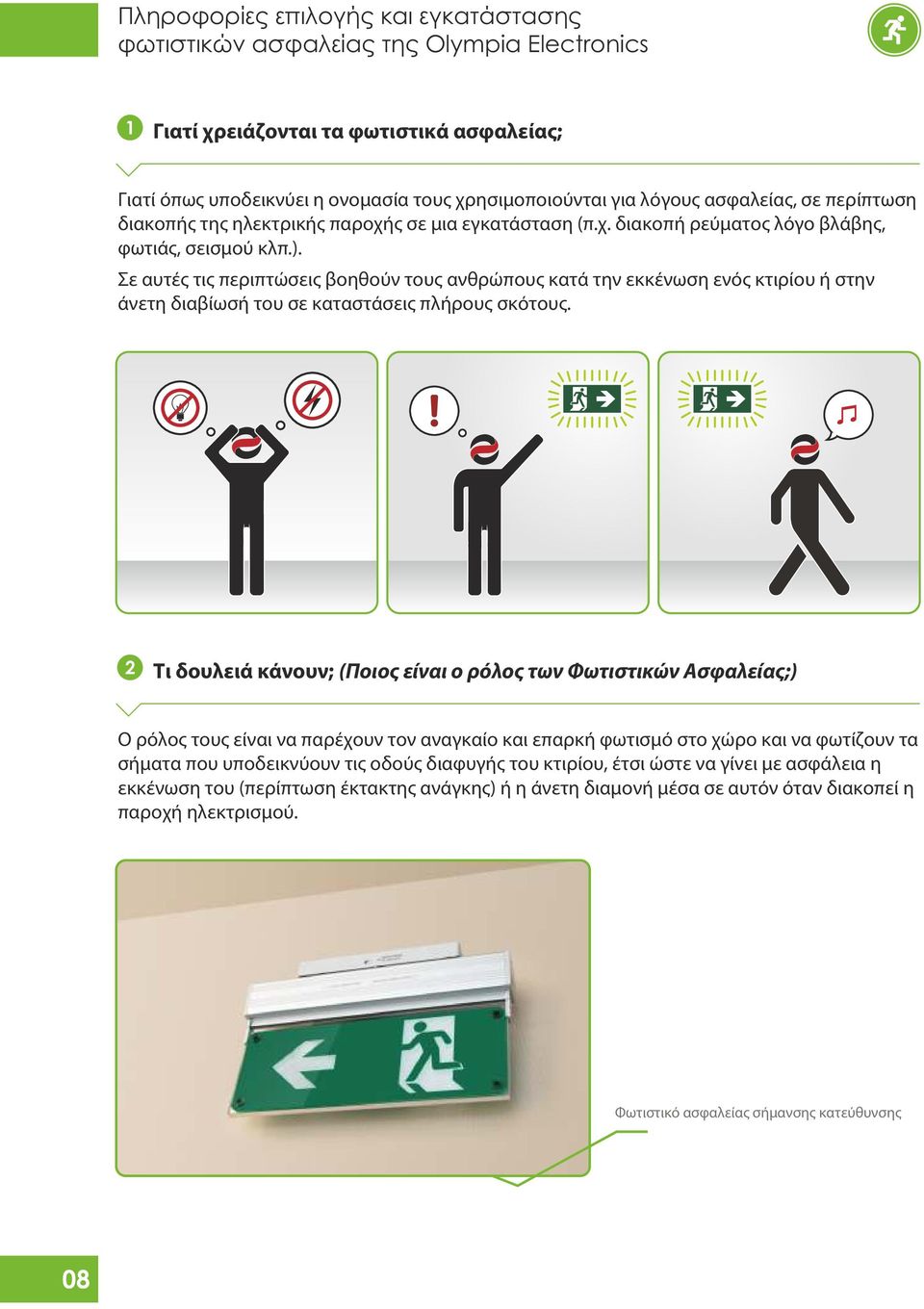

10 Πληροφορίες επιλογής και εγκατάστασης φωτιστικών ασφαλείας της Olympia Electronics 1 Γιατί χρειάζονται τα φωτιστικά ασφαλείας; Γιατί όπως υποδεικνύει η ονομασία τους χρησιμοποιούνται για λόγους ασφαλείας, σε περίπτωση διακοπής της ηλεκτρικής παροχής σε μια εγκατάσταση (π.χ. διακοπή ρεύματος λόγο βλάβης, φωτιάς, σεισμού κλπ.). Σε αυτές τις περιπτώσεις βοηθούν τους ανθρώπους κατά την εκκένωση ενός κτιρίου ή στην άνετη διαβίωσή του σε καταστάσεις πλήρους σκότους. 12 Τι δουλειά κάνουν; (Ποιος είναι ο ρόλος των Φωτιστικών Ασφαλείας;) Ο ρόλος τους είναι να παρέχουν τον αναγκαίο και επαρκή φωτισμό στο χώρο και να φωτίζουν τα σήματα που υποδεικνύουν τις οδούς διαφυγής του κτιρίου, έτσι ώστε να γίνει με ασφάλεια η εκκένωση του (περίπτωση έκτακτης ανάγκης) ή η άνετη διαμονή μέσα σε αυτόν όταν διακοπεί η παροχή ηλεκτρισμού. Φωτιστικό ασφαλείας σήμανσης κατεύθυνσης 08

11 13 Πώς συνδέονται; Η σύνδεσή τους γίνεται στο δίκτυο της ΔΕΗ (230V), με μια κλέμμα και τοποθετούνται σε τοίχο, οροφή, γυψοσανίδα, ψευδοροφή κλπ. Φωτιστικό ασφαλείας εσωτερικού χώρου 14 Ποιο φωτιστικό ασφαλείας είναι το καταλληλότερο; Τα φωτιστικά ασφαλείας ποικίλουν ως προς την αυτονομία τους, το είδος των λαμπτήρων που περιέχουν, το χώρο για τον οποίο είναι κατασκευασμένα και την τιμή τους. Τα κύρια κριτήρια επιλογής του κατάλληλου φωτιστικού ασφαλείας είναι: 1. Ο χώρος τοποθέτησης 2. Η ένταση φωτός 3. Η αυτονομία Επιπλέον, τα φωτιστικά ασφαλείας χρησιμοποιούνται σε δυο περιπτώσεις: 1. Για να φωτίσουν το σήμα κατεύθυνσης που είναι κολλημένο επάνω τους και 2. Για να παρέχουν φως στους διαδρόμους διαφυγής σε περιπτώσεις κινδύνου.* Στην πρώτη περίπτωση χρησιμοποιούνται τα φωτιστικά ασφαλείας συνεχούς λειτουργίας και στη δεύτερη περίπτωση τα μη συνεχούς λειτουργίας. Στην σελίδα 18 μπορείτε να βρείτε ενδεικτικά προϊόντα φωτισμού ασφαλείας 09

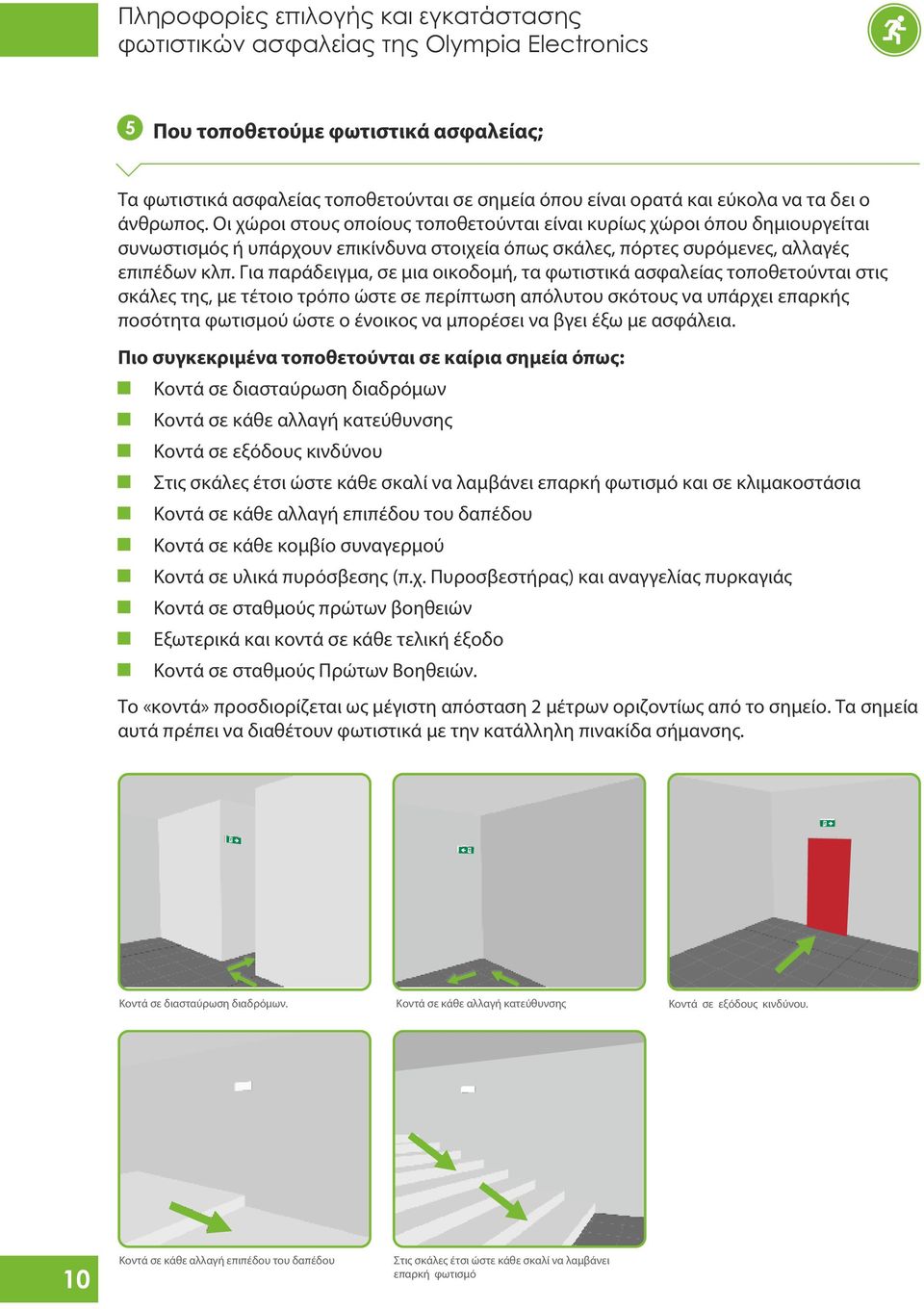

12 Πληροφορίες επιλογής και εγκατάστασης φωτιστικών ασφαλείας της Olympia Electronics 15 Που τοποθετούμε φωτιστικά ασφαλείας; Τα φωτιστικά ασφαλείας τοποθετούνται σε σημεία όπου είναι ορατά και εύκολα να τα δει ο άνθρωπος. Οι χώροι στους οποίους τοποθετούνται είναι κυρίως χώροι όπου δημιουργείται συνωστισμός ή υπάρχουν επικίνδυνα στοιχεία όπως σκάλες, πόρτες συρόμενες, αλλαγές επιπέδων κλπ. Για παράδειγμα, σε μια οικοδομή, τα φωτιστικά ασφαλείας τοποθετούνται στις σκάλες της, με τέτοιο τρόπο ώστε σε περίπτωση απόλυτου σκότους να υπάρχει επαρκής ποσότητα φωτισμού ώστε ο ένοικος να μπορέσει να βγει έξω με ασφάλεια. Πιο συγκεκριμένα τοποθετούνται σε καίρια σημεία όπως: Κοντά σε διασταύρωση διαδρόμων Κοντά σε κάθε αλλαγή κατεύθυνσης Κοντά σε εξόδους κινδύνου Στις σκάλες έτσι ώστε κάθε σκαλί να λαμβάνει επαρκή φωτισμό και σε κλιμακοστάσια Κοντά σε κάθε αλλαγή επιπέδου του δαπέδου Κοντά σε κάθε κομβίο συναγερμού Κοντά σε υλικά πυρόσβεσης (π.χ. Πυροσβεστήρας) και αναγγελίας πυρκαγιάς Κοντά σε σταθμούς πρώτων βοηθειών Εξωτερικά και κοντά σε κάθε τελική έξοδο Κοντά σε σταθμούς Πρώτων Βοηθειών. Το «κοντά» προσδιορίζεται ως μέγιστη απόσταση 2 μέτρων οριζοντίως από το σημείο. Τα σημεία αυτά πρέπει να διαθέτουν φωτιστικά με την κατάλληλη πινακίδα σήμανσης. Kοντά σε διασταύρωση διαδρόμων. Kοντά σε κάθε αλλαγή κατεύθυνσης Κοντά σε εξόδους κινδύνου. 10 Κοντά σε κάθε αλλαγή επιπέδου του δαπέδου Στις σκάλες έτσι ώστε κάθε σκαλί να λαμβάνει επαρκή φωτισμό

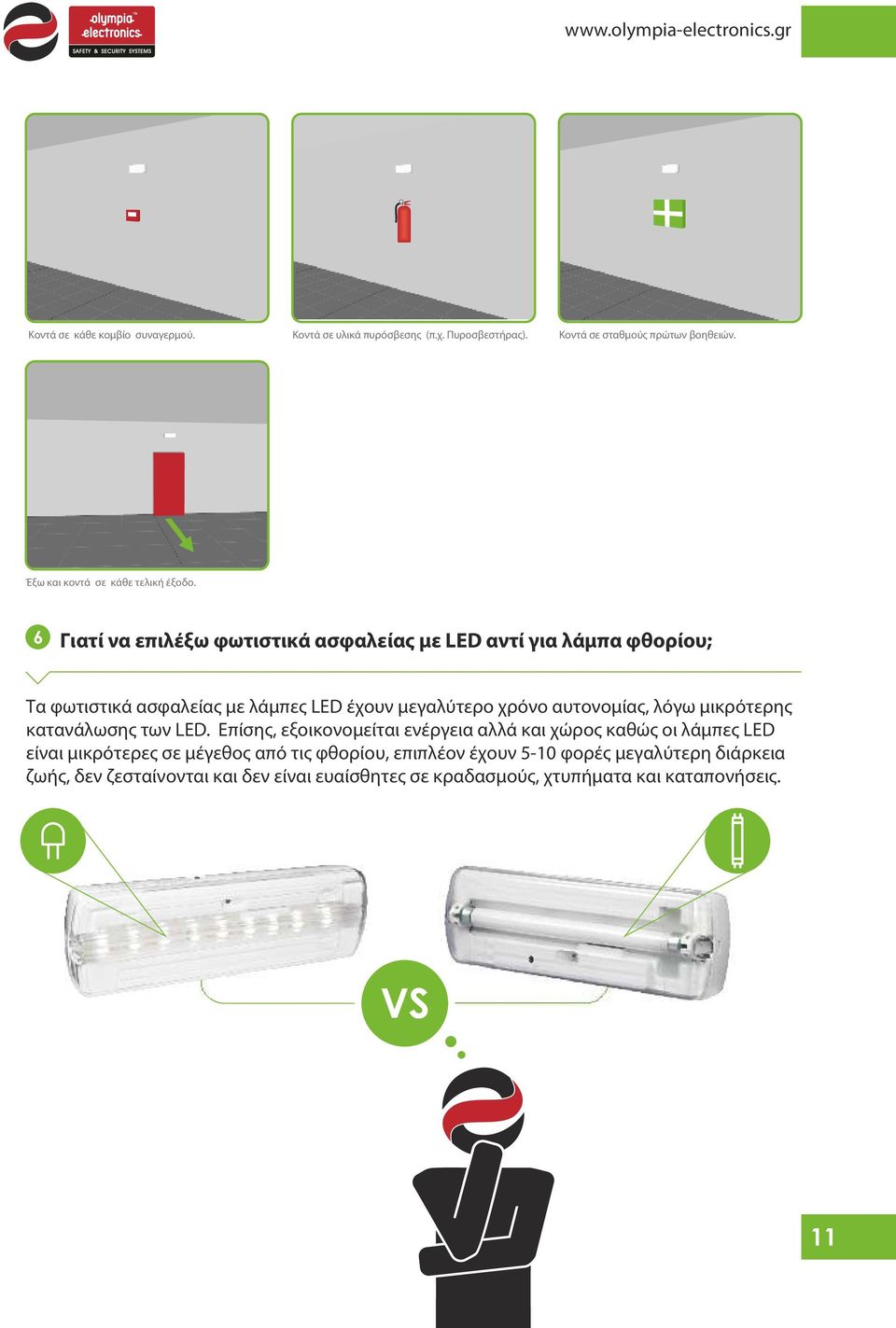

13 Kοντά σε κάθε κομβίο συναγερμού. Κοντά σε υλικά πυρόσβεσης (π.χ. Πυροσβεστήρας). Κοντά σε σταθμούς πρώτων βοηθειών. Έξω και κoντά σε κάθε τελική έξοδο. 16 Γιατί να επιλέξω φωτιστικά ασφαλείας με LED αντί για λάμπα φθορίου; Τα φωτιστικά ασφαλείας με λάμπες LED έχουν μεγαλύτερο χρόνο αυτονομίας, λόγω μικρότερης κατανάλωσης των LED. Επίσης, εξοικονομείται ενέργεια αλλά και χώρος καθώς οι λάμπες LED είναι μικρότερες σε μέγεθος από τις φθορίου, επιπλέον έχουν 5-10 φορές μεγαλύτερη διάρκεια ζωής, δεν ζεσταίνονται και δεν είναι ευαίσθητες σε κραδασμούς, χτυπήματα και καταπονήσεις. 1VS 11

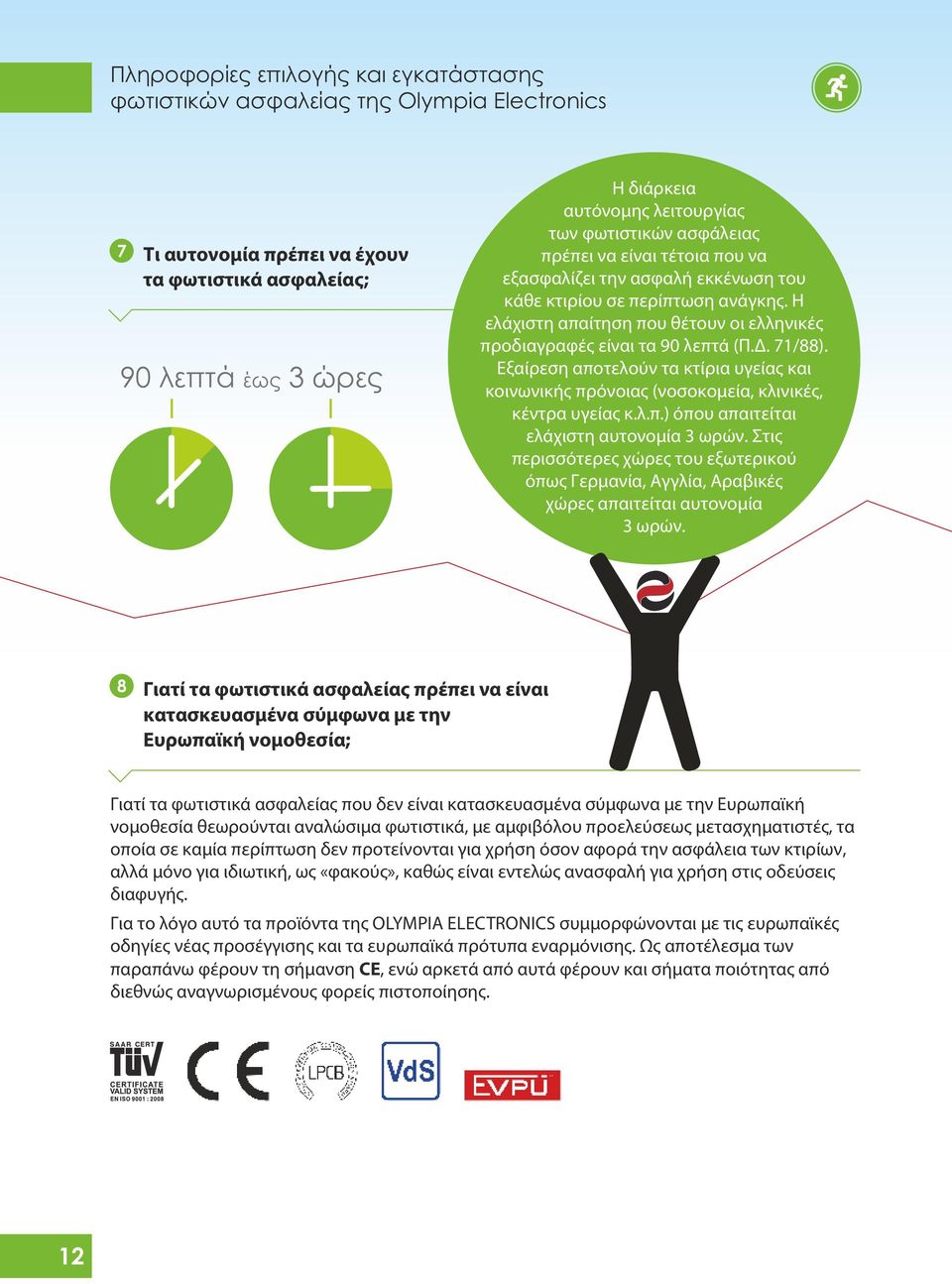

14 Πληροφορίες επιλογής και εγκατάστασης φωτιστικών ασφαλείας της Olympia Electronics 17 Τι αυτονομία πρέπει να έχουν τα φωτιστικά ασφαλείας; 90 λεπτά έως 3 ώρες Η διάρκεια αυτόνομης λειτουργίας των φωτιστικών ασφάλειας πρέπει να είναι τέτοια που να εξασφαλίζει την ασφαλή εκκένωση του κάθε κτιρίου σε περίπτωση ανάγκης. Η ελάχιστη απαίτηση που θέτουν οι ελληνικές προδιαγραφές είναι τα 90 λεπτά (Π.Δ. 71/88). Εξαίρεση αποτελούν τα κτίρια υγείας και κοινωνικής πρόνοιας (νοσοκομεία, κλινικές, κέντρα υγείας κ.λ.π.) όπου απαιτείται ελάχιστη αυτονομία 3 ωρών. Στις περισσότερες χώρες του εξωτερικού όπως Γερμανία, Αγγλία, Αραβικές χώρες απαιτείται αυτονομία 3 ωρών. 18 Γιατί τα φωτιστικά ασφαλείας πρέπει να είναι κατασκευασμένα σύμφωνα με την Ευρωπαϊκή νομοθεσία; Γιατί τα φωτιστικά ασφαλείας που δεν είναι κατασκευασμένα σύμφωνα με την Ευρωπαϊκή νομοθεσία θεωρούνται αναλώσιμα φωτιστικά, με αμφιβόλου προελεύσεως μετασχηματιστές, τα οποία σε καμία περίπτωση δεν προτείνονται για χρήση όσον αφορά την ασφάλεια των κτιρίων, αλλά μόνο για ιδιωτική, ως «φακούς», καθώς είναι εντελώς ανασφαλή για χρήση στις οδεύσεις διαφυγής. Για το λόγο αυτό τα προϊόντα της OLYMPIA ELECTRONICS συμμορφώνονται με τις ευρωπαϊκές οδηγίες νέας προσέγγισης και τα ευρωπαϊκά πρότυπα εναρμόνισης. Ως αποτέλεσμα των παραπάνω φέρουν τη σήμανση CE, ενώ αρκετά από αυτά φέρουν και σήματα ποιότητας από διεθνώς αναγνωρισμένους φορείς πιστοποίησης. 12

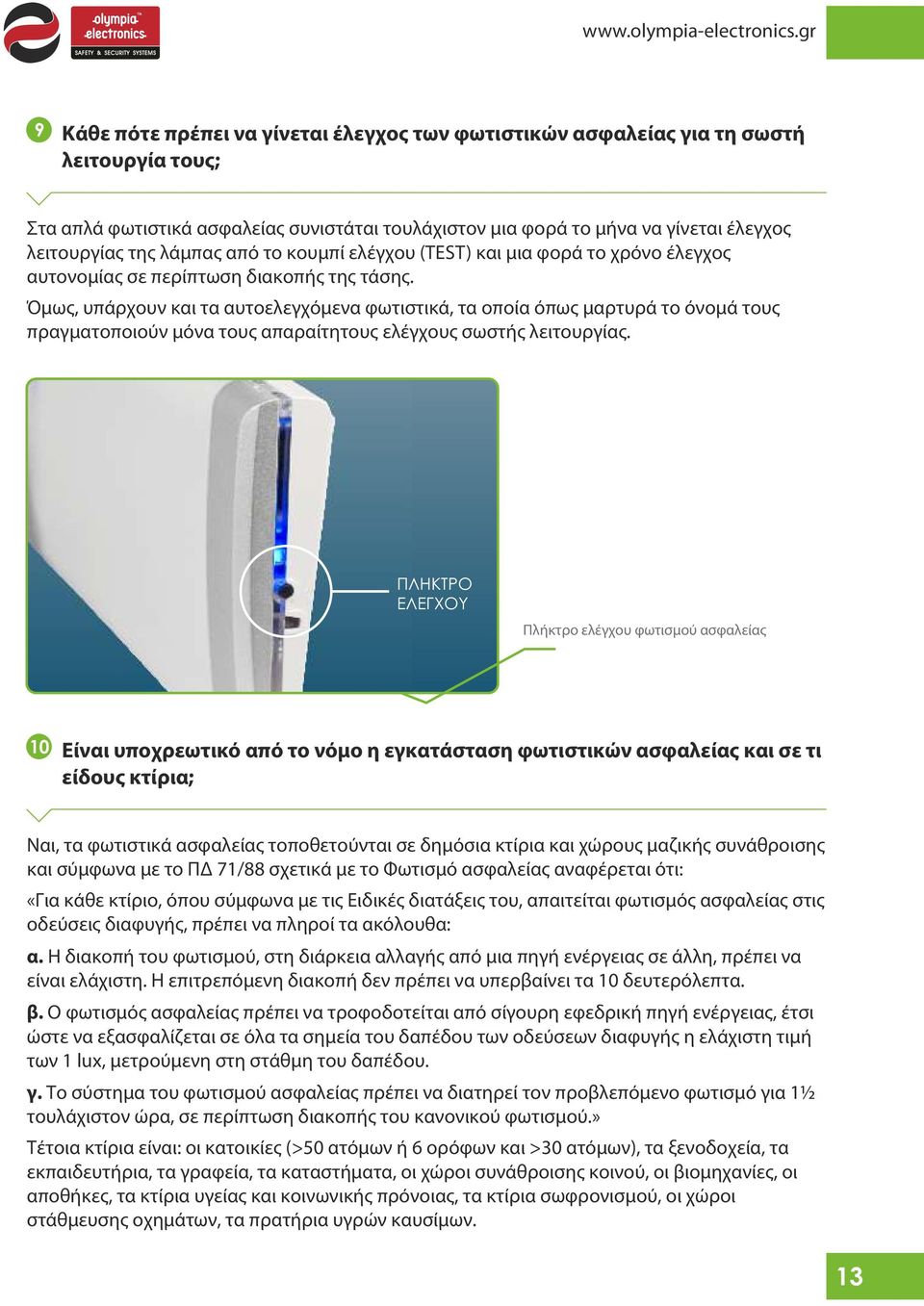

15 19 Κάθε πότε πρέπει να γίνεται έλεγχος των φωτιστικών ασφαλείας για τη σωστή λειτουργία τους; Στα απλά φωτιστικά ασφαλείας συνιστάται τουλάχιστον μια φορά το μήνα να γίνεται έλεγχος λειτουργίας της λάμπας από το κουμπί ελέγχου (ΤΕST) και μια φορά το χρόνο έλεγχος αυτονομίας σε περίπτωση διακοπής της τάσης. Όμως, υπάρχουν και τα αυτοελεγχόμενα φωτιστικά, τα οποία όπως μαρτυρά το όνομά τους πραγματοποιούν μόνα τους απαραίτητους ελέγχους σωστής λειτουργίας. ΠΛΗΚΤΡΟ ΕΛΕΓΧΟΥ Πλήκτρο ελέγχου φωτισμού ασφαλείας 110 Είναι υποχρεωτικό από το νόμο η εγκατάσταση φωτιστικών ασφαλείας και σε τι είδους κτίρια; Ναι, τα φωτιστικά ασφαλείας τοποθετούνται σε δημόσια κτίρια και χώρους μαζικής συνάθροισης και σύμφωνα με το ΠΔ 71/88 σχετικά με το Φωτισμό ασφαλείας αναφέρεται ότι: «Για κάθε κτίριο, όπου σύμφωνα με τις Ειδικές διατάξεις του, απαιτείται φωτισμός ασφαλείας στις οδεύσεις διαφυγής, πρέπει να πληροί τα ακόλουθα: α. Η διακοπή του φωτισμού, στη διάρκεια αλλαγής από μια πηγή ενέργειας σε άλλη, πρέπει να είναι ελάχιστη. Η επιτρεπόμενη διακοπή δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. β. Ο φωτισμός ασφαλείας πρέπει να τροφοδοτείται από σίγουρη εφεδρική πηγή ενέργειας, έτσι ώστε να εξασφαλίζεται σε όλα τα σημεία του δαπέδου των οδεύσεων διαφυγής η ελάχιστη τιμή των 1 lux, μετρούμενη στη στάθμη του δαπέδου. γ. Το σύστημα του φωτισμού ασφαλείας πρέπει να διατηρεί τον προβλεπόμενο φωτισμό για 1½ τουλάχιστον ώρα, σε περίπτωση διακοπής του κανονικού φωτισμού.» Τέτοια κτίρια είναι: οι κατοικίες (>50 ατόμων ή 6 ορόφων και >30 ατόμων), τα ξενοδοχεία, τα εκπαιδευτήρια, τα γραφεία, τα καταστήματα, οι χώροι συνάθροισης κοινού, οι βιομηχανίες, οι αποθήκες, τα κτίρια υγείας και κοινωνικής πρόνοιας, τα κτίρια σωφρονισμού, οι χώροι στάθμευσης οχημάτων, τα πρατήρια υγρών καυσίμων. 13

16

17 Προτεινόμενα φωτιστικά ασφαλείας Εσωτερικού χώρου Εξωτερικού χώρου Πινακίδες σήμανσης κατεύθυνσης Με προβολείς (power lights) Σποτ Αντιεκρηκτικού τύπου Διευθυνσιοδοτούμενα Κεντρικά συστήματα μπαταριών (CBS) Converters (Μετατροπείς κοινών φωτιστικών σε ασφαλείας) Ηλεκτρονικά Ballast

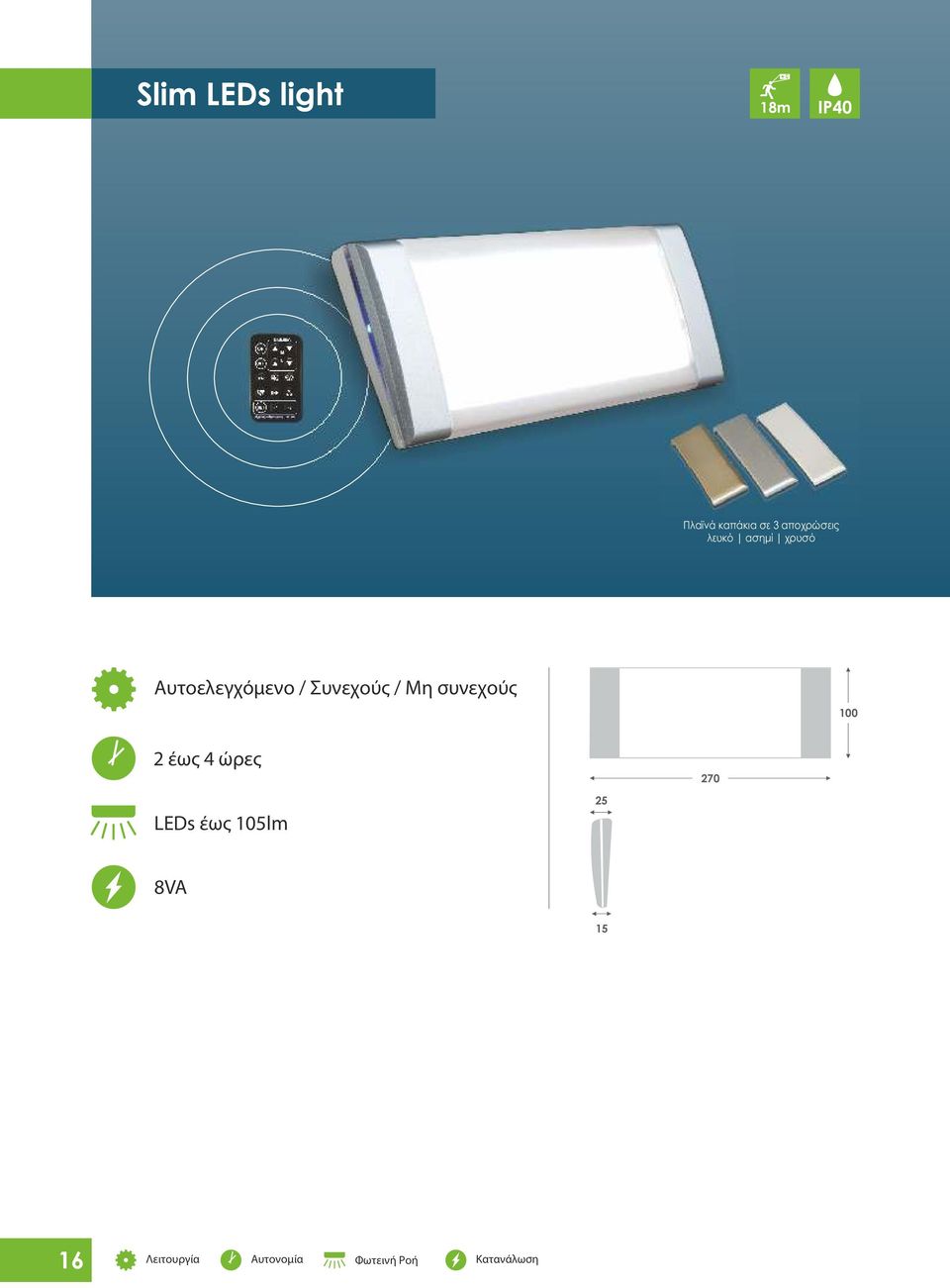

18 Slim LEDs light 18m IP40 Πλαϊνά καπάκια σε 3 αποχρώσεις λευκό ασημί χρυσό Αυτοελεγχόμενο / Συνεχούς / Μη συνεχούς έως 4 ώρες 270 LEDs έως 105lm 25 8VA Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση

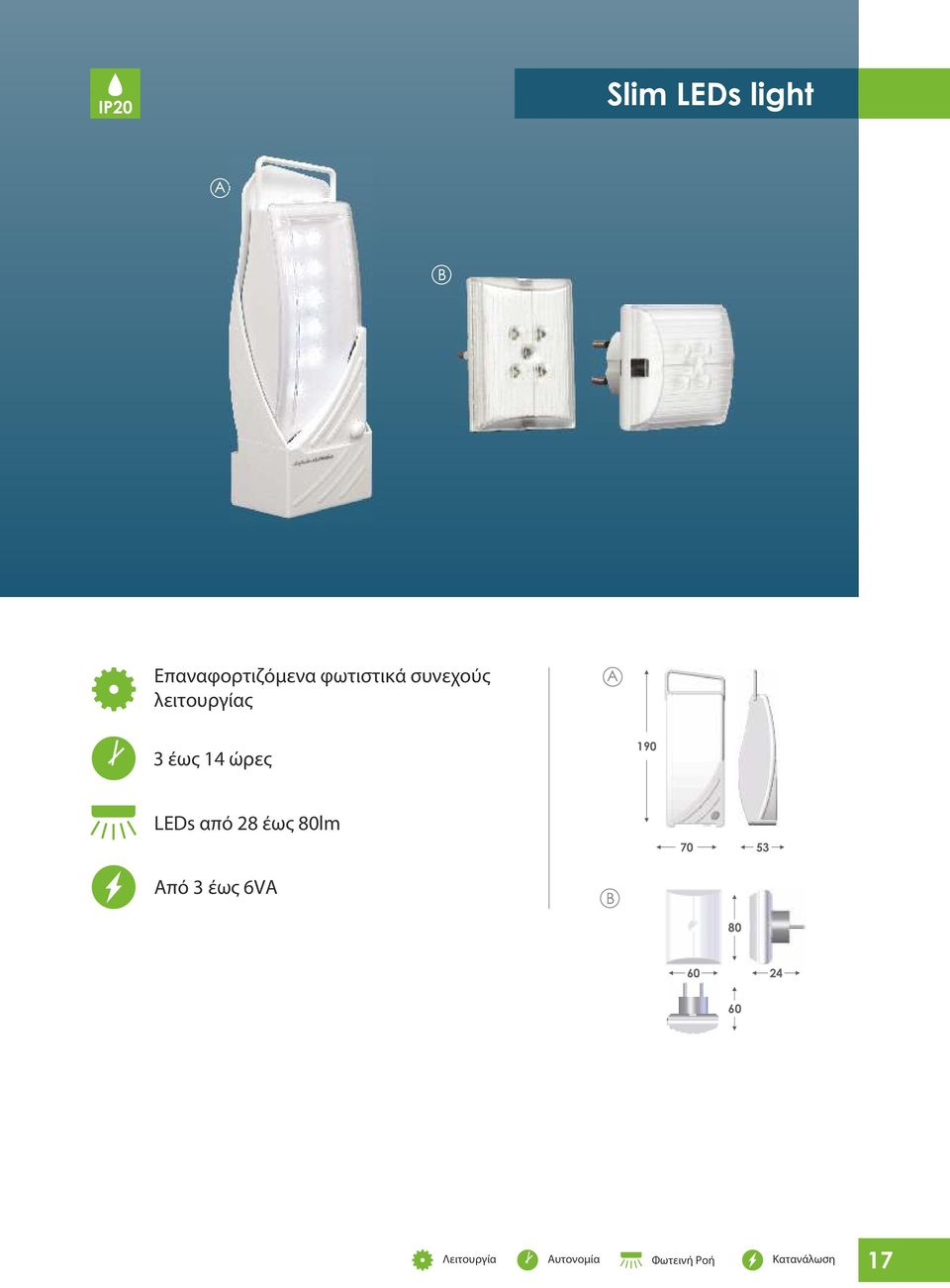

19 IP20 Slim LEDs light Επαναφορτιζόμενα φωτιστικά συνεχούς λειτουργίας 3 έως 14 ώρες 190 LEDs από 28 έως 80lm Από 3 έως 6VΑ Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση 17

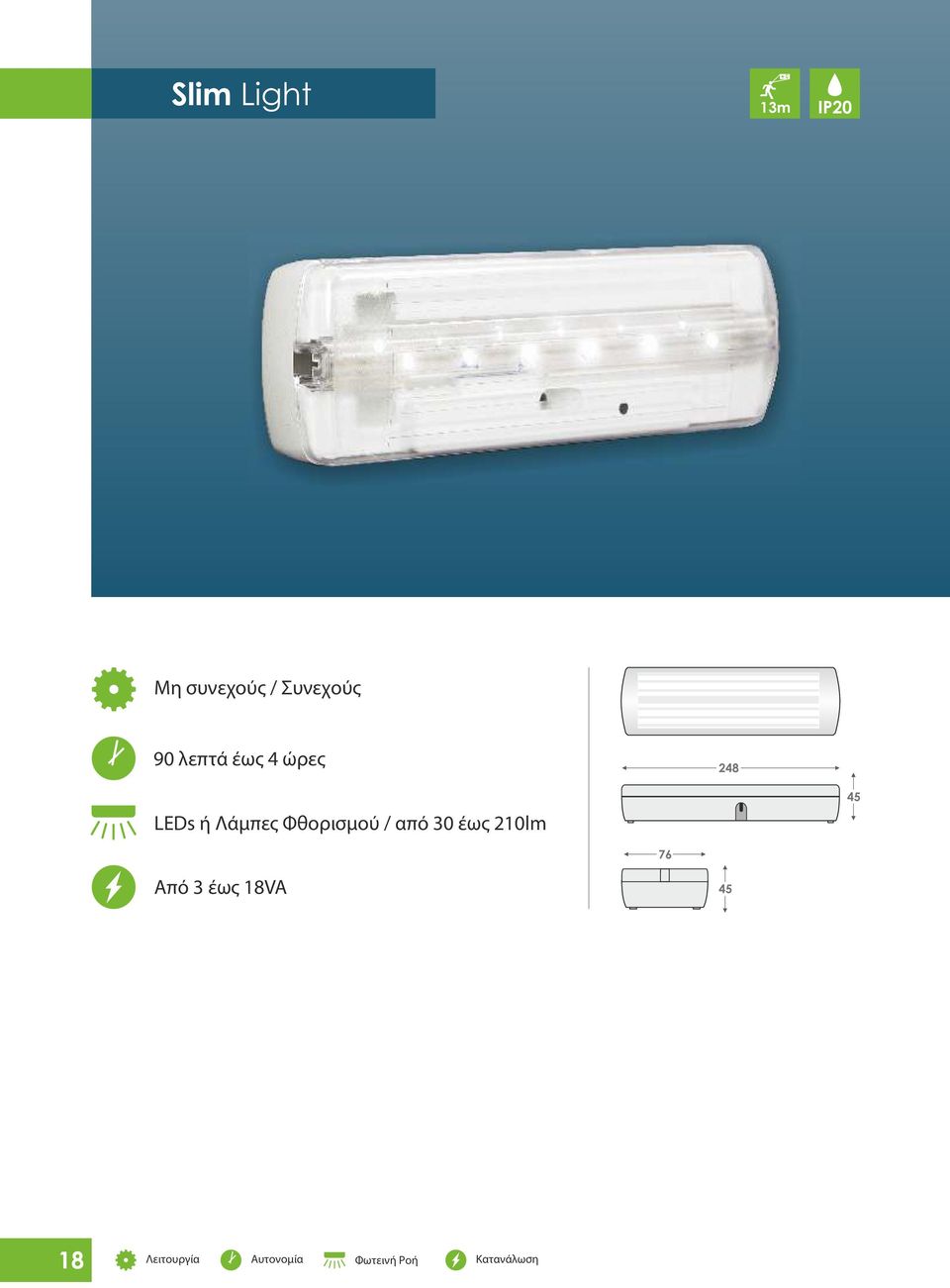

20 Slim Light 13m IP20 Μη συνεχούς / Συνεχούς 90 λεπτά έως 4 ώρες 248 LEDs ή Λάμπες Φθορισμού / από 30 έως 210lm Από 3 έως 18VA Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση

21 18m IP20 Classic light Μη συνεχούς / Συνεχούς / Κεντρικής Μονάδας λεπτά έως 4 ώρες 262 LEDs ή λάμπες φθορισμού από 30 έως 85lm Από 3 έως 3,5VΑ Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση 19

22 Easy Light 22m IP40 Αυτοελεγχόμενα / Μη συνεχούς / Συνεχούς / Κεντρικής μονάδας Test λεπτά έως 8 ώρες LEDs ή Λάμπες Φθορισμού / από 40 έως 400lm Από 3 έως 24VA 20 Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση

23 20m IP42 Comfort light Αυτοελεγχόμενα / Μη συνεχούς / Κεντρικής μονάδας λεπτά έως 8 ώρες LEDs ή λάμπες φθορισμού από 75 έως 200lm Από 3 έως 12,5VΑ Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση 21

24 Weather Light 24m IP65 Αυτοελεγχόμενα / Μη συνεχούς / Συνεχούς / Κεντρικής μονάδας λεπτά έως 8 ώρες 363 LEDs ή Λάμπες Φθορισμού / από 85 έως 400lm 73 Από 3 έως 24VA Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση

25 22m IP40 Double Easy Αυτοελεγχόμενα / Μη συνεχούς / Συνεχούς Κεντρικής μονάδας / Διευθυνσιοδοτούμενα Test λεπτά έως 3 ώρες LEDs ή λάμπες φθορισμού από 75 έως 315lm 134 Από 3 έως 23VΑ Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση 23

26 Eco Light 16-34m IP30-54 IP54 IP40 - IP42 IP40 ΝΕΟ Εξάρτημα για επιτοίχια τοποθέτηση (περιλαμβάνεται στην συκευασία) Z click IP30 Ειδική βάση εύκολης τοποθέτησης για τους τύπους ZLD Τοποθετούμε την βάση στο ταβάνι Ασφαλείας σημανσης / Αυτοελεγχόμενα / Συνεχούς / Κεντρικής μονάδας λεπτά έως 3 ώρες LEDs από 18 έως 170lm Από 2,2 έως 9,5VA Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση

27 16-34m IP30 Lounge light Ασφαλείας σημανσης / Αυτοελεγχόμενα / Κεντρικής μονάδας 3 ώρες LEDs από 85 έως 105lm Από 2,2 έως 9,5VΑ Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση 25

28 Professional & Double Light 16-28m IP20 Αυτοελεγχόμενα / Μη συνεχούς / Συνεχούς / Κεντρικής μονάδας 90 λεπτά έως 8 ώρες LEDs ή Λάμπες Φθορισμού από 85 έως 400lm Από 3 έως 24VA Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση

29 18-64m IP42 Project Light ΝΕΟ Ειδική βάση για εύκολη τοποθέτηση click Τοποθετούμε την βάση στο ταβάνι Ασφαλείας σήμανσης / Αυτοελεγχόμενα / Συνεχούς / Κεντρικής μονάδας λεπτά έως 3 ώρες LEDs από 105 έως 700lm Από 6 έως 14VΑ 50 Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση 27

30 Light Box 18-64m IP42 ΝΕΟ Ειδική βάση για εύκολη τοποθέτηση click Τοποθετούμε την βάση στο ταβάνι Ασφαλείας σήμανσης / Αυτοελεγχόμενα / Συνεχούς / Κεντρικής μονάδας λεπτά έως 3 ώρες LEDs από 105 έως 700lm Από 6 έως 14VA Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση

31 24-100m IP65 Tunnel Light Ασφαλείας σήμανσης / Αυτοελεγχόμενα / Συνεχούς / Κεντρικής μονάδας 90 λεπτά έως 3 ώρες LEDs από 280 έως 900lm Από 9 έως 20VΑ Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση 29

32 Test charge On-off power Power Light IP42 IP65 Αυτοελεγχόμενα / Μη συνεχούς λεπτά έως 8 ώρες 330 LEDs ή Λάμπες Αλογόνου από 580 έως 2050lm EMERGENCY LIGHTING GR-21 2x21W Από 10 έως 47VA 30 Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση

33 Spot & weather spot Light IP40 IP65 IP65 IP30 IP65 IP65 IP40 IP40 IP65 IP65 IP20 Κατάλληλο για τοποθέτηση σε ανοιχτές περιοχές IP44 Κατάλληλο για τοποθέτηση σε διαδρόμους διαφυγής IP44 IP20 Αυτοελεγχόμενα / Μη Συνεχούς / Συνεχούς / Κεντρικής μονάδας / Επαναφορτιζόμενα λεπτά έως 3 ώρες LEDs από 280 έως 900lm Από 9 έως 20VΑ Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση 31

34 Antiexplosive Light IP67 Αντιεκρηκτικού τύπου / Σύνθετης λειτουργίας / Μη συνεχούς / Κεντρικής μονάδας C 60 λεπτά έως 3 ώρες Λάμπες Φθορισμού από 150 έως 6600lm FSA 8202C, FSA 8203C, FSA 8352C : A=490 C=395 FSA 2118C : A=740 C=646 FSP 3236CC, IFA 3236, IFA 3236P : A=1350 C=1256 A Από 4,5 έως 200VA 32 Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση

35 IP20 IP30 Addressable & Νet Light Πίνακας διευθυνσιοδοτούμενων φωτιστικών ασφαλείας & περιφερειακές συσκευές Γενικά χαρακτηριστικά > Μπαταρία μολύβδου 12V-7Ah > Προστασία μπαταρίας από υπερφόρτιση και πλήρη αποφόρτιση > Εύκολη διευθυνσιοδότηση των φωτιστικών απο τον πίνακα (χωρίς μικροδιακόπτες) > Υλικά κατασκευής: Bayblend Fr3010 o > Θερμοκρασία λειτουργίας: 0 μέχρι 40 C > Σχετική Υγρασία: έως 95% χωρίς συμπυκνώσεις > Κατασκευάζονται σύμφωνα με: ΕΝ , ΕΝ GR-655 GR-6000, BSR-7070/A GR-650 Panel 89 GR Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση 33

36 CENTRAL BATTERY SYSTEMS CBS GR-8500 Γενικά χαρακτηριστικά > Έξοδος: 24V AC/DC > Πίνακες W > 4-16 ζώνες HUB φωτιστικό ασφαλείας φωτιστικό ασφαλείας φωτιστικό ασφαλείας > Δυνατότητα σύνδεσης πινάκων σε δίκτυο ethernet > Ο προγραμματισμός, οι χειρισμοί και ο έλεγχος του συστήματος μπορούν να γίνουν από έναν απλό web browser (Internet Explorer, Mozilla Firefox, Chrome) > Ανεξάρτητη δυνατότητα προγραμματισμού σε κάθε ζώνη για φωτισμό συνεχούς ή μη συνεχούς λειτουργίας. φωτιστικό ασφαλείας φωτιστικό ασφαλείας φωτιστικό ασφαλείας 34 Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση

37 CENTRAL BATTERY SYSTEMS CBS Γενικά χαρακτηριστικά > Κατάλληλα για μικρές και μεσαίες εγκαταστάσεις ή για εγκαταστάσεις όπου απαιτούνται πολλοί μικροί τοπικοί πίνακες με μπαταρίες. > Πλήρως αυτοματοποιημένο σύστημα ελέγχου με μικροεπεξεργαστή. > Δυνατότητα σύνδεσης μέχρι 100 πινάκων σε δίκτυο ethernet. > Ο προγραμματισμός, οι χειρισμοί και ο έλεγχος του συστήματος μπορούν να γίνουν από έναν απλό web browser (Internet Explorer, Mozilla Firefox, Chrome). > Ανεξάρτητη δυνατότητα προγραμματισμού σε κάθε κύκλωμα για φωτισμό συνεχούς ή μη συνεχούς λειτουργίας. > Ανεξάρτητος έλεγχος φωτισμού ανά περιοχή. > Τα σφάλματα καταγράφονται σε ειδική μνήμη EEPROM και παραμένουν καταγεγραμμένα για 2 χρόνια. > Επιδαπέδιο ερμάριο κατασκευασμένο απο φύλλα χάλυβα, με πόρτα ελέγχου. ~ 230V L GND N MidiCONTROL Μέχρι 32 κυκλώματα Κύκλωμα n Φωτιστικό 1 Φωτιστικό 2 Φωτιστικό 3 Φωτιστικό 20 Κύκλωμα 2 Κύκλωμα 1 Φωτιστικό 1 Φωτιστικό 2 Φωτιστικό 3 Φωτιστικό 20 Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση 35

38 Converters Μετατροπείς IP20 ΤΥΠΟΣ GR-4/UN/A-966 GR-4/UN/65 GR-4/UN/66 GR-4/UN/67 GR-6/UN/61 GR-6/UN/62 GR-6/UN/64 18W (T8) 36W (T8) 58W (T8) 18W (COMPACT) 90 λεπ. 180 λεπ. 240 λεπ. 70 λεπ. 60 λεπ. 90 λεπ. 140 λεπ. 120 λεπ. 180 λεπ. 180 λεπ. 160 λεπ. 240 λεπ. 80 λεπ. 60 λεπ. 50 λεπ. 80 λεπ. 160 λεπ. 120 λεπ. 100 λεπ. 160 λεπ. 220 λεπ. 160 λεπ. 140 λεπ. 220 λεπ. 38W (2D/4PIN) 70 λεπ. 140 λεπ. 180 λεπ. 60 λεπ. 130 λεπ. 170 λεπ. 36W (COMPACT) 70 λεπ. 140 λεπ. 180 λεπ. 70 λεπ. 130 λεπ. 180 λεπ. 7-9W CFL 60 λεπ. ΛΑΜΠΕΣ ΤΥΠΟΣ ΜΠΑΤΑΡΙΑ 6W (Τ5) 8W (Τ5) 11W (CFL) 13W (CFL) 14W (T5) 18W (CFL) 21W (T5) 24W (T5) 24W (CFL) 28W (T5) 32W(CIRC) 32W (CFL) 35W(T5) 36W(T8) 36W (CFL) 49W(T5) 54W(T5) 55W(CFL) 58W(T8) 80W(T5) ΑΥΤΟΝΟΜΙΑ GR-1004-A/61 4,8V - 1,5Ah 90 GR B/62 4,8V - 3Ah 3 h GR C/71 8,4V - 1,5Ah 90 GR D/72 8,4V - 3Ah 3 h 36 Αυτονομία Λάμπες

39 IP20 Ηλεκτρονικά Ballast Ηλεκτρονικά Ballast > ΓΙΑ ΛΑΜΠΕΣ Τ8 (18-58W V Hz) > ΡΥΘΜΙΖΟΜΕΝΟ ΓΙΑ ΛΑΜΠΕΣ Τ8 (18-58W V 50-60Hz) ΜΕ DIMMER ΠΕΡΙΟΧΗΣ 1-10V > ΓΙΑ ΛΑΜΠΕΣ PL (9-42W V 50-60Hz) ΜΕ 4 ΑΚΡΑ (PINS) > ΡΥΘΜΙΖΟΜΕΝΟ ΓΙΑ ΛΑΜΠΕΣ Τ5 (14-80W V Hz) ΜΕ ΠΡΩΤΟΚΟΛΛΟ DALI (ΑΠΛΟ ΜΠΟΥΤΟΝ) > ΓΙΑ ΛΑΜΠΕΣ Τ5 (14-80W V Hz) > ΝΤΙΜΑΡΙΖΟΜΕΝΟ ΓΙΑ ΛΑΜΠΕΣ TCL (55W V Hz) ΜΕ ΠΡΩΤΟΚΟΛΛΟ DALI (ΑΠΛΟ ΜΠΟΥΤΟΝ) > ΓΙΑ ΛΑΜΠΕΣ TCL (55W V Hz) > ΡΥΘΜΙΖΟΜΕΝΟ ΓΙΑ ΛΑΜΠΕΣ TCL (55W V Hz) ΜΕ DIMMER ΠΕΡΙΟΧΗΣ 1-10V > ΡΥΘΜΙΖΟΜΕΝΟ ΓΙΑ ΛΑΜΠΕΣ Τ5 (14-80W V Hz) ΜΕ DIMMER ΠΕΡΙΟΧΗΣ 0-10V Λειτουργία Αυτονομία Φωτεινή Ροή Κατανάλωση 37

40

41 Συστήματα Πυρανίχνευσης

42 Γιατί να επιλέξει κάποιος προϊόντα Πυρανίχνευσης της OLYMPIA ELECTRONICS; 1 Ασχολείται με την κατασκευή ηλεκτρονικών συστημάτων ασφαλείας από το Est Από τα 140 άτομα που εργάζονται στην OLYMPIA ELECTRONICS, το 10% απασχολείται στο τμήμα Έρευνας και Ανάπτυξης. 3 Το 99% των προϊόντων Πυρανίχνευσης της OLYMPIA ELECTRONICS είναι δικής της ανάπτυξης και παραγωγής. 4 Διαθέτει πλήρως καθετοποιημένη παραγωγική διαδικασία. 5 Έχει ISO 9001 και Τα προϊόντα της είναι κατασκευασμένα σύμφωνα με την Ευρωπαϊκή νομοθεσία και φέρουν πιστοποιήσεις από ανεξάρτητα εργαστήρια σου εξωτερικού.

43 7 Άμεση διάθεση προϊόντων (Αποθήκες στη Μεθώνη Πιερίας και στην Αθήνα). 8 Τεχνική Υποστήριξη κάθε μέρα από τις 07:00 έως τις 20:00 (Κεντρικά και Υποκατάστημα). 9 Οι πίνακες Πυρανίχνευσης (Addresable) διαθέτουν ελληνικό μενού. 10 Η Olympia Electronics είναι η πρώτη εταιρεία που ανέπτυξε και δημιούργησε σύστημα διευθυνσιοδοτούμενης πυρανίχνευσης με ελληνικό μενού. 11 Οι ανιχνευτές στου συστήματος πυρανίχνευσης δεν έχουν πολικότητα με αποτέλεσμα την εύκολη τοποθέτησή τους από τους εγκαταστάτες. 12 Την εμπιστεύονται 72 χώρες του εξωτερικού (το 70% του τζίρου είναι εξαγωγές). 13 Είναι μια ΑΜΙΓΩΣ ΕΛΛΗΝΙΚΗ Εταιρεία!

44 Πληροφορίες επιλογής και εγκατάστασης συστημάτων πυρανίχνευσης της Olympia Electronics 1 Γιατί πρέπει να υπάρχει Σύστημα Πυρανίχνευσης σε ένα χώρο; Σύμφωνα με το ΠΔ 71/88, όπου επιβάλλεται από τις ειδικές διατάξεις για κάθε κατηγορία κτιρίων, γίνεται εγκατάσταση αυτόματου συστήματος ανίχνευσης της πυρκαγιάς µε παροχή σημάτων συναγερμού ή και ελέγχου ή και βλάβης. Μπουτόν αναγγελίας φωτιάς 12 Τι είναι το Σύστημα Πυρανίχνευσης; Σύστημα πυρανίχνευσης ονομάζεται μία ομάδα από συσκευές που σκοπό έχουν να ανιχνεύσουν έγκαιρα μία εστία φωτιάς και να δώσουν το σήμα κινδύνου με ηχητικά, οπτικά και άλλα μέσα. Διευθυνσιοδοτούμενοι πίνακες πυρανίχνευσης 1 έως 8 βρόχων 42

45 13 Τι κάνει το Σύστημα Πυρανίχνευσης; Οι συσκευές που απαρτίζουν το Σύστημα Πυρανίχνευσης ανιχνεύουν τα προϊόντα της καύσης από τα πρώτα τους στάδια και παρέχουν έγκαιρη ειδοποίηση στους ανθρώπους ώστε να εκκενώσουν το κτίριο, και παράλληλα, αν υπάρχει σχετική εγκατάσταση, θέτει σε λειτουργία τον μηχανισμό κατασβέσεως. 14 Είναι υποχρεωτικό από το νόμο η εγκατάστασή του; Ναι, η εγκατάσταση ενός αυτόματου συστήματος ανίχνευσης πυρκαγιάς γίνεται κατόπιν μελέτης σύμφωνα με το παράρτημα Α της 3/81 πυροσβεστικής διάταξης (ΦΕΚ 20/Β/1981) «Βασικά στοιχεία συστήματος ανιχνεύσεως πυρκαγιάς», σε διάφορες κατηγορίες κτιρίων όπως ξενοδοχεία, νοσοκομεία, χώρους μαζικής συνάθροισης, κτίρια γραφείων, βιομηχανίες, σχολεία, κέντρα διασκέδασης και κλειστούς χώρους στάθμευσης. Φαροσειρήνα πυρανίχνευσης 43

46 Πληροφορίες επιλογής και εγκατάστασης συστημάτων πυρανίχνευσης της Olympia Electronics 15 Τι περιλαμβάνει ένα σύστημα πυρανίχνευσης; Ένα σύστημα πυρανίχνευσης αποτελείται από: Τον κεντρικό πίνακα ελέγχου του συστήματος Καλωδιώσεις Ανιχνευτές (θερμότητας, καπνού, φλόγα ή άλλου είδους) Φωτεινούς επαναλήπτες Μπουτόν αναγγελίας φωτιάς Σειρήνες συναγερμού Ένδειξη ενεργοποίησης χειροκίνητου συστήματος Εφεδρική πηγή ενέργειας BS-5036/A Μπουτόν αναγγελίας φωτιάς BS-531 Φαροσειρήνα 100dB BS-632 Πίνακας πυρανίχνευσης 2 ζωνών BSR-6055/A Ανιχνευτής ορατού καπνού BSR-5072 Απομακρυσμένο LED ανιχνευτή 16 Που τοποθετούνται οι ανιχνευτές; Ο ανιχνευτές πυρκαγιάς τοποθετούνται στην οροφή του χώρου τον οποίο πρόκειται να προστατεύσουν, καλύπτοντας επιφάνεια τ.μ. στο χώρο που είναι τοποθετημένοι, ανάλογα με το είδος τους. Σε χώρους και διαδρόμους όπου υπάρχουν ψευδοροφές μπορούν να τοποθετηθούν πάνω ή κάτω από αυτές ανάλογα με την κτιριακή μελέτη. 17 Που τοποθετούνται τα μπουτόν αναγγελείας φωτιάς Τα μπουτόν αναγγελίας φωτιάς (χειροκίνητα ή μη), τοποθετούνται στους διαδρόμους, δίπλα στα κλιμακοστάσια και σε όλες τις εξόδους. 44

47 1! Τυπικό παράδειγμα τοποθέτησης και σύνδεσης ενός συμβατικού συστήματος πυρανίχνευσης. 18 Που τοποθετούνται οι σειρήνες; Ο αριθμός των σειρήνων και οι θέσεις τοποθέτησης τους επιλέγονται λαμβάνοντας υπόψη το γεγονός ότι ο ήχος του συναγερμού, σε περίπτωση φωτιάς, πρέπει να γίνει αντιληπτός από κάθε άνθρωπο που βρίσκεται μέσα στο χώρο. Οι συσκευές συναγερμού που εκπέμπουν ηχητικά σήματα πρέπει να έχουν τέτοια χαρακτηριστικά και να είναι τοποθετημένες στο χώρο με τέτοιο τρόπο ώστε τα σήματα να υπερισχύουν της μέγιστης στάθμης θορύβου που υπάρχει στο χώρο σε κανονικές συνθήκες, να έχουν ξεχωριστό ηχητικό σήμα από άλλες συσκευές που βρίσκονται στον ίδιο χώρο και να ειδοποιούν έγκαιρα όλα τα άτομα που βρίσκονται στον ίδιο χώρο. 19 Που τοποθετούνται οι πίνακες; Ο πίνακας τοποθετείται σε ασφαλές κεντρικό σημείο, με εύκολη πρόσβαση και σε θέση που υπάρχει μόνιμα κάποιο από τα υπεύθυνα άτομα για την πυρασφάλεια του κτιρίου. Για παράδειγμα, σε ένα ξενοδοχείο ο πίνακας θα τοποθετηθεί στη Reception. 45

48 Πληροφορίες επιλογής και εγκατάστασης συστημάτων πυρανίχνευσης της Olympia Electronics 110 Τι είναι το Συμβατικό Σύστημα Πυρανίχνευσης; Σε ένα Συμβατικό Σύστημα Πυρανίχνευσης οι ανιχνευτές και τα μπουτόν συνδέονται σε ζώνες ανίχνευσης οι οποίες περιλαμβάνουν έως και 20 ανιχνευτές ή μπουτόν η καθεμία. Για κάθε ζώνη στο Συμβατικό Πίνακα Πυρανίχνευσης υπάρχουν ενδεικτικά συναγερμού και σφάλματος, δηλαδή στο συμβατικό έχουμε ένδειξη για την περιοχή όπου έχουμε φωτιά αλλά όχι για το σημείο. Τα Συμβατικά Συστήματα Πυρανίχνευσης χρησιμοποιούνται συνήθως σε κτίρια μικρότερου μεγέθους και περιορισμένου κόστους. Συμβατικό σύστημα πυρανίχνευσης 46

49 111 Τι είναι το Διευθυνσιοδοτούμενο Σύστημα Πυρανίχνευσης; Στο Διευθυνσιοδοτούμενο Σύστημα Πυρανίχνευσης ο κεντρικός πίνακας επικοινωνεί ψηφιακά με κάθε έναν από τους ανιχνευτές και τα μπουτόν ξεχωριστά. Σε περίπτωση φωτιάς στον πίνακα Διευθυνσιοδοτούμενου Συστήματος Πυρανίχνευσης εμφανίζεται το ακριβές σημείο της φωτιάς (π.χ. τη διεύθυνση και το όνομα του ανιχνευτή, το χώρο στον οποίο βρίσκεται). Για παράδειγμα, σε κτίρια γραφείων οπού ένας κεντρικός πίνακας ελέγχει πολλά γραφεία που βρίσκονται σε διάφορους ορόφους, ή σε ξενοδοχεία, σε περίπτωση που σημάνει άμεσα συναγερμός, χρησιμοποιούνται Συστήματα Διευθυνσιοδοτούμενης Πυρανίχνευσης, ώστε να εμφανίζεται άμεσα ο χώρος από τον οποίο εκπέμπεται το σήμα. 47

50 Πληροφορίες επιλογής και εγκατάστασης συστημάτων πυρανίχνευσης της Olympia Electronics 112 Πόσο σημαντικό είναι τα προϊόντα Πυρανίχνευσης να είναι πιστοποιημένα από ειδικό φορέα; Σε όλες τις χώρες της Ευρωπαϊκής Ένωσης τα συστήματα πυρανίχνευσης θεωρούνται κρίσιμα εξαρτήματα για την ασφάλεια της ζωής και της υγείας των ανθρώπων σε ένα κτίριο. Η Ευρωπαϊκή νομοθεσία είναι πολύ αυστηρή στους τομείς σχεδίασης, παραγωγής, χρήσης και συντήρησης των συστημάτων πυρανίχνευσης. Τα πιστοποιημένα από ειδικό φορέα προϊόντα εξασφαλίζουν ότι το σύστημα πυρανίχνευσης θα λειτουργήσει όπως ακριβώς προβλέπεται από το νόμο. Ο παραγωγός, λοιπόν, οφείλει να διασφαλίζει συνεχώς την συμμόρφωση των προϊόντων με τον τύπο του προϊόντος, με την εφαρμογή ελέγχου παραγωγής στο εργοστάσιο. Για το λόγο αυτό τα προϊόντα της OLYMPIA ELECTRONICS συμμορφώνονται με τις ευρωπαϊκές οδηγίες νέας προσέγγισης και τα ευρωπαϊκά πρότυπα εναρμόνισης. Ως αποτέλεσμα των παραπάνω φέρουν τη σήμανση CE, ενώ αρκετά από αυτά φέρουν και σήματα ποιότητας από διεθνώς αναγνωρισμένους φορείς πιστοποίησης (LPCB, VDS κλπ.). 113 Πόσο εύκολη ή δύσκολη είναι η εγκατάσταση ενός συστήματος Πυρανίχνευσης; Οι συμβατικές και διευθυνσιοδοτούμενες εγκαταστάσεις συστημάτων πυρανίχνευσης απαιτούν ο ηλεκτρολόγος εγκαταστάτης να έχει κάποιες εξειδικευμένες γνώσεις. Οι γνώσεις αυτές μπορούν να αποκτηθούν με την παρακολούθηση ενός ολιγόωρου σεμινάριου στις εγκαταστάσεις της OLYMPIA ELECTRONICS. 114 Πόσο εύκολη και άμεση είναι η Τεχνική Υποστήριξη από την κατασκευάστρια εταιρία; Η Τεχνική Υποστήριξη της OLYMPIA ELECTRONICS είναι άμεση, κάθε μέρα από τις 07:00 έως τις 20:00 το βράδυ. Οι τεχνικοί της εταιρίας είναι στο πλευρό των πελατών για οποιαδήποτε πληροφορία και συμβουλή, δίνοντας άμεσες λύσεις στα προβλήματα που μπορεί να αντιμετωπίζουν. Τα στοιχεία επικοινωνίας με το τμήμα Τεχνικής Υποστήριξης της εταιρείας είναι τα ακόλουθα: Κεντρικά Τεχνική Εξυπηρέτηση Β. Ελλάδος Αντώνιος Κομπατσιάρης Τ /72 E. service@olympia-electronics.gr Υποκατάστημα Αθήνας Τεχνική Υποστήριξη Ν. Ελλάδος Γεώργιος Σπανός Τ /21 E. ath.sup@olympia-electronics.gr 48

51

52

53 Προτεινόμενα συστήματα πυρανίχνευσης Συμβατικοί πίνακες πυρανίχνευσης Αναλογικοί πίνακες πυρανίχνευσης Aνιχνευτές πυρανίχνευσης Αυτόνομοι ανιχνευτές πυρανίχνευσης Μπουτόν Σειρήνες - Φαροσειρήνες - Φάροι Περιφερειακές συσκευές πυρανίχνευσης Τest kit (Solo)

54 Fire Sys Συμβατικοί πίνακες πυρανίχνευσης IP20 2 έως 64 ζώνες έως 72VA έως 60VA 430 BS-116 Digital fire detection panel 16 zones Περιγραφή Κατανάλωση Αυτονομία

55 1010a IP30 Διευθυνσιοδοτούμενοι πίνακες πυρανίχνευσης Address Fire 1, 2 ή 4 βρόχοι και 16 έως 96 ζώνες 100VA 410 Kατάλληλος για τοποθέτηση σε μεγάλες εγκαταστάσεις όπως πολυκαταστήματα, ξενοδοχεία και εργοστάσια Περιγραφή Κατανάλωση 53

56 Συμβατικοί & διευθυνσιοδοτούμενοι ανιχνευτές πυρανίχνευσης IP20-IP66 Ορατού καπνού Καπνού - θερμότητας Καπνού δέσμης Θερμοδιαφορικός Ο Θερμικού ορίου 60 Φλόγας Γκαζιού Φυσικού αερίου Μονοξειδίου του άνθρρακα μΑ έως 28mΑ 54 Περιγραφή Κατανάλωση

57 IP20 Αυτόνομοι ανιχνευτές πυρανίχνευσης Ορατού καπνού Καπνού Θερμοδιαφορικός Έως 4VA 100 Περιγραφή Κατανάλωση 55

58 Συμβατικά & διευθυνσιοδοτούμενα μπουτόν πυρανίχνευσης IP65 IP42 IP20 Με κλειδί test reset / IP Από 1 έως 20mΑ Περιγραφή Κατανάλωση

59 IP20 IP42 IP65 Συμβατικές και διευθυνσιοδοτούμενες σειρήνες και φαροσειρήνες Σειρήνα με φάρο Μεγάφωνο, σειρήνα, φάρος Φαροσειρήνα Φάρος με λάμπα LED Φάρος με λάμπα XENON Από 20 έως 45mΑ 113 Από 92 έως 100dB Ένταση Περιγραφή Κατανάλωση 57

60 Αυτόνομες σειρήνες και φαροσειρήνες IP65 IP42 IP40 IP33 Σειρήνα με φάρο Φαροσειρήνα Φάρος με λάμπα πυράκτωσης Φάρος με λάμπα XENON 140 Φαροσειρήνα με μπουτόν πυρανίχνευσης & εφεδρικό φωτισμό Φαροσειρήνα με μπουτόν πυρανίχνευσης Από 3 έως 10mΑ 201 Από 100 έως 115dB 58 Περιγραφή Κατανάλωση Ένταση

61 IP20 IP42 IP65 Περιφερειακές συσκευές πυρανίχνευσης Τροφοδοτικό Μηχανισμός ενεργοποίησης ηλεκτροβάνας Ηλεκτροβάνα Κυτίο τοποθέτησης ανιχνευτών σε αεραγωγούς Από 15 έως 80mΑ Από 4 έως 6VA 163VA Περιγραφή Κατανάλωση 59

62 60 Σετ εξαρτημάτων ελέγχου καπνού & θερμότητας

63

64 OlympiaElectronics Olympia Electronics Olympia Electronics OlympiaElectronics
