ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΗΠΕΙΡΟΥ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ ΜΕΛΕΤΗ ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΗ ΛΕΒΗΤΟΣΤΑΣΙΩΝ ΚΑΥΣΤΗΡΩΝ ΚΤΙΡΙΩΝ ΔΗΜΟΥ ΙΩΑΝΝΙΤΩΝ (2014)

Transcript

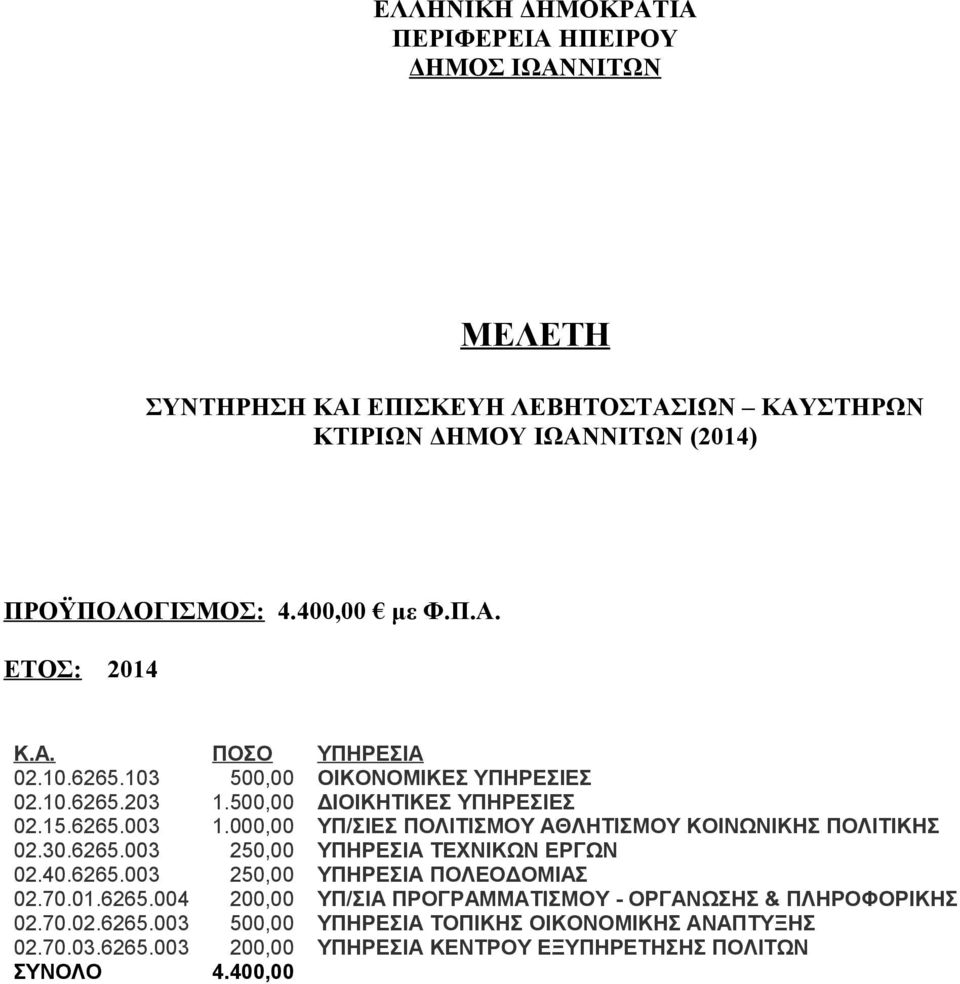

1 ΜΕΛΕΤΗ ΚΤΙΡΙΩΝ ΔΗΜΟΥ ΙΩΑΝΝΙΤΩΝ (2014) ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: 4.400,00 με Φ.Π.Α. ΕΤΟΣ: 2014 Κ.Α. ΠΟΣΟ ΥΠΗΡΕΣΙΑ ,00 ΟΙΚΟΝΟΜΙΚΕΣ ΥΠΗΡΕΣΙΕΣ ,00 ΔΙΟΙΚΗΤΙΚΕΣ ΥΠΗΡΕΣΙΕΣ ,00 ΥΠ/ΣΙΕΣ ΠΟΛΙΤΙΣΜΟΥ ΑΘΛΗΤΙΣΜΟΥ ΚΟΙΝΩΝΙΚΗΣ ΠΟΛΙΤΙΚΗΣ ,00 ΥΠΗΡΕΣΙΑ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ,00 ΥΠΗΡΕΣΙΑ ΠΟΛΕΟΔΟΜΙΑΣ ,00 ΥΠ/ΣΙΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ - ΟΡΓΑΝΩΣΗΣ & ΠΛΗΡΟΦΟΡΙΚΗΣ ,00 ΥΠΗΡΕΣΙΑ ΤΟΠΙΚΗΣ ΟΙΚΟΝΟΜΙΚΗΣ ΑΝΑΠΤΥΞΗΣ ,00 ΥΠΗΡΕΣΙΑ ΚΕΝΤΡΟΥ ΕΞΥΠΗΡΕΤΗΣΗΣ ΠΟΛΙΤΩΝ ΣΥΝΟΛΟ 4.400,00

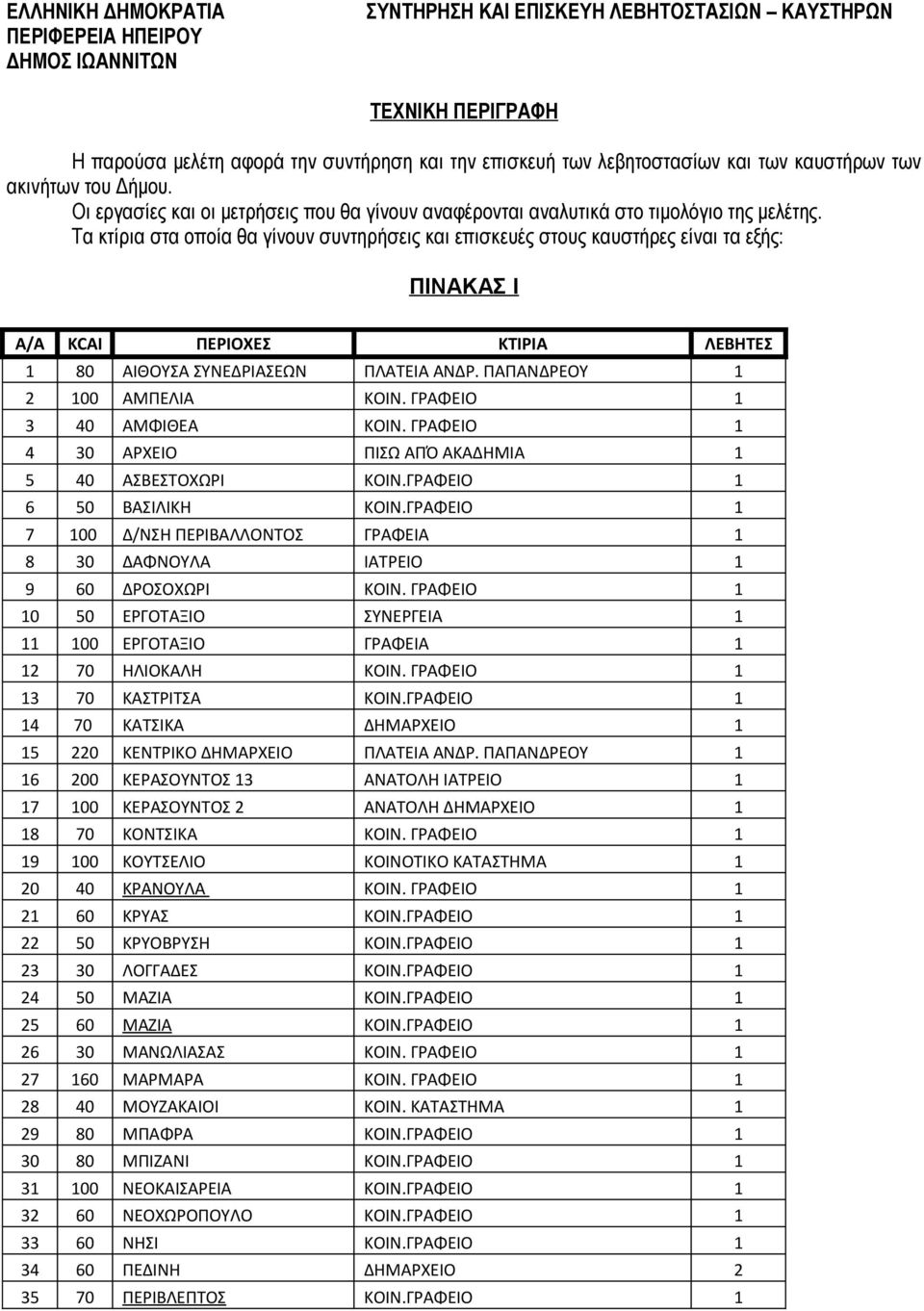

2 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Η παρούσα μελέτη αφορά την συντήρηση και την επισκευή των λεβητοστασίων και των καυστήρων των ακινήτων του Δήμου. Οι εργασίες και οι μετρήσεις που θα γίνουν αναφέρονται αναλυτικά στο τιμολόγιο της μελέτης. Τα κτίρια στα οποία θα γίνουν συντηρήσεις και επισκευές στους καυστήρες είναι τα εξής: ΠΙΝΑΚΑΣ Ι Α/Α KCAI ΠΕΡΙΟΧΕΣ ΚΤΙΡΙΑ ΛΕΒΗΤΕΣ 1 80 ΑΙΘΟΥΣΑ ΣΥΝΕΔΡΙΑΣΕΩΝ ΠΛΑΤΕΙΑ ΑΝΔΡ. ΠΑΠΑΝΔΡΕΟΥ ΑΜΠΕΛΙΑ ΚΟΙΝ. ΓΡΑΦΕΙΟ ΑΜΦΙΘΕΑ ΚΟΙΝ. ΓΡΑΦΕΙΟ ΑΡΧΕΙΟ ΠΙΣΩ ΑΠΌ ΑΚΑΔΗΜΙΑ ΑΣΒΕΣΤΟΧΩΡΙ ΚΟΙΝ.ΓΡΑΦΕΙΟ ΒΑΣΙΛΙΚΗ ΚΟΙΝ.ΓΡΑΦΕΙΟ Δ/ΝΣΗ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΓΡΑΦΕΙΑ ΔΑΦΝΟΥΛΑ ΙΑΤΡΕΙΟ ΔΡΟΣΟΧΩΡΙ ΚΟΙΝ. ΓΡΑΦΕΙΟ ΕΡΓΟΤΑΞΙΟ ΣΥΝΕΡΓΕΙΑ ΕΡΓΟΤΑΞΙΟ ΓΡΑΦΕΙΑ ΗΛΙΟΚΑΛΗ ΚΟΙΝ. ΓΡΑΦΕΙΟ ΚΑΣΤΡΙΤΣΑ ΚΟΙΝ.ΓΡΑΦΕΙΟ ΚΑΤΣΙΚΑ ΔΗΜΑΡΧΕΙΟ ΚΕΝΤΡΙΚΟ ΔΗΜΑΡΧΕΙΟ ΠΛΑΤΕΙΑ ΑΝΔΡ. ΠΑΠΑΝΔΡΕΟΥ ΚΕΡΑΣΟΥΝΤΟΣ 13 ΑΝΑΤΟΛΗ ΙΑΤΡΕΙΟ ΚΕΡΑΣΟΥΝΤΟΣ 2 ΑΝΑΤΟΛΗ ΔΗΜΑΡΧΕΙΟ ΚΟΝΤΣΙΚΑ ΚΟΙΝ. ΓΡΑΦΕΙΟ ΚΟΥΤΣΕΛΙΟ ΚΟΙΝΟΤΙΚΟ ΚΑΤΑΣΤΗΜΑ ΚΡΑΝΟΥΛΑ ΚΟΙΝ. ΓΡΑΦΕΙΟ ΚΡΥΑΣ ΚΟΙΝ.ΓΡΑΦΕΙΟ ΚΡΥΟΒΡΥΣΗ ΚΟΙΝ.ΓΡΑΦΕΙΟ ΛΟΓΓΑΔΕΣ ΚΟΙΝ.ΓΡΑΦΕΙΟ ΜΑΖΙΑ ΚΟΙΝ.ΓΡΑΦΕΙΟ ΜΑΖΙΑ ΚΟΙΝ.ΓΡΑΦΕΙΟ ΜΑΝΩΛΙΑΣΑΣ ΚΟΙΝ. ΓΡΑΦΕΙΟ ΜΑΡΜΑΡΑ ΚΟΙΝ. ΓΡΑΦΕΙΟ ΜΟΥΖΑΚΑΙΟΙ ΚΟΙΝ. ΚΑΤΑΣΤΗΜΑ ΜΠΑΦΡΑ ΚΟΙΝ.ΓΡΑΦΕΙΟ ΜΠΙΖΑΝΙ ΚΟΙΝ.ΓΡΑΦΕΙΟ ΝΕΟΚΑΙΣΑΡΕΙΑ ΚΟΙΝ.ΓΡΑΦΕΙΟ ΝΕΟΧΩΡΟΠΟΥΛΟ ΚΟΙΝ.ΓΡΑΦΕΙΟ ΝΗΣΙ ΚΟΙΝ.ΓΡΑΦΕΙΟ ΠΕΔΙΝΗ ΔΗΜΑΡΧΕΙΟ ΠΕΡΙΒΛΕΠΤΟΣ ΚΟΙΝ.ΓΡΑΦΕΙΟ 1

3 ΠΙΝΑΚΟΘΗΚΗ ΑΛΣΟΣ ΠΛΑΤΑΝΙΑΣ ΚΟΙΝ.ΓΡΑΦΕΙΟ ΣΤΑΥΡΑΚΙ ΚΟΙΝ. ΓΡΑΦΕΙΟ ΣΤΑΥΡΑΚΙ ΚΟΙΝ.ΓΡΑΦΕΙΟ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΓΡΑΦΕΙΑ ΧΑΡΟΚΟΠΙ ΚΟΙΝ. ΚΑΤΑΣΤΗΜΑ 1 ΣΥΝΟΛΟ 42 Τα συγκροτήματα των λεβητοστασίων ανήκουν στην κατηγορία θερμικής ισχύος: Α/Α ΚΑΤΗΓΟΡΙΑ 1 ΣΥΝΤΗΡΗΣΗ ΛΕΒΗΤΟΣΤΑΣΙΩΝ ΕΩΣ ,00 kcal/h Οι συντηρήσεις θα γίνουν σε ημέρες και ώρες που δεν θα εμποδίζουν την λειτουργία των υπηρεσιών και κατόπιν συνεννοήσεως με τους Δ/τές. Η προϋπολογισθείσα δαπάνη ανέρχεται στο ποσό των 4.400,00 με Φ.Π.Α. και η σχετική πίστωση είναι εγγεγραμμένη στον προϋπολογισμό έτους 2014 με Κ.Α. : , , , , , , , ,00 `

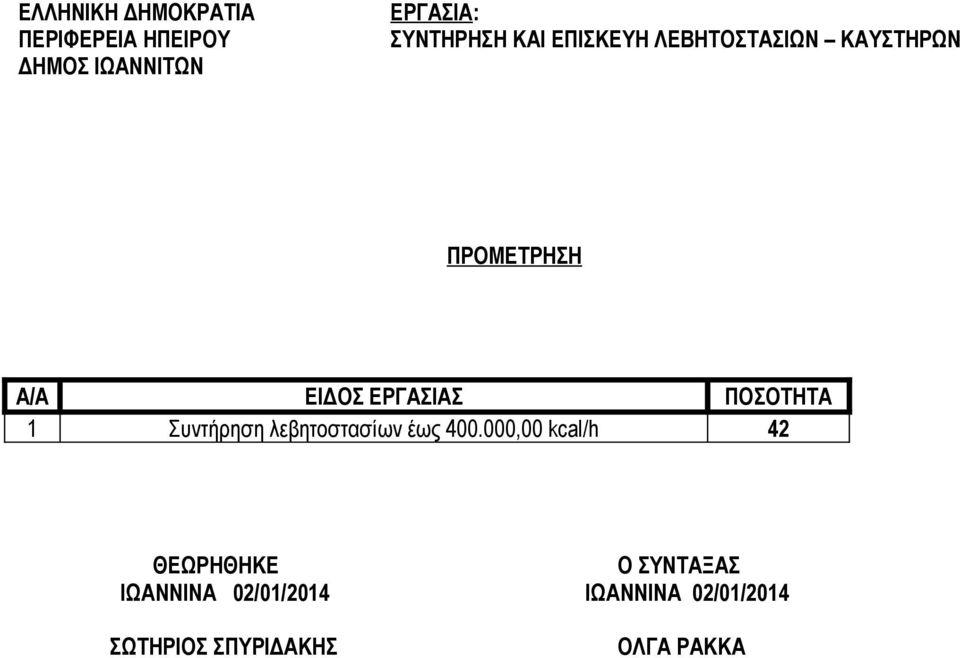

4 ΠΡΟΜΕΤΡΗΣΗ Α/Α ΕΙΔΟΣ ΕΡΓΑΣΙΑΣ ΠΟΣΟΤΗΤΑ 1 Συντήρηση λεβητοστασίων έως ,00 kcal/h 42

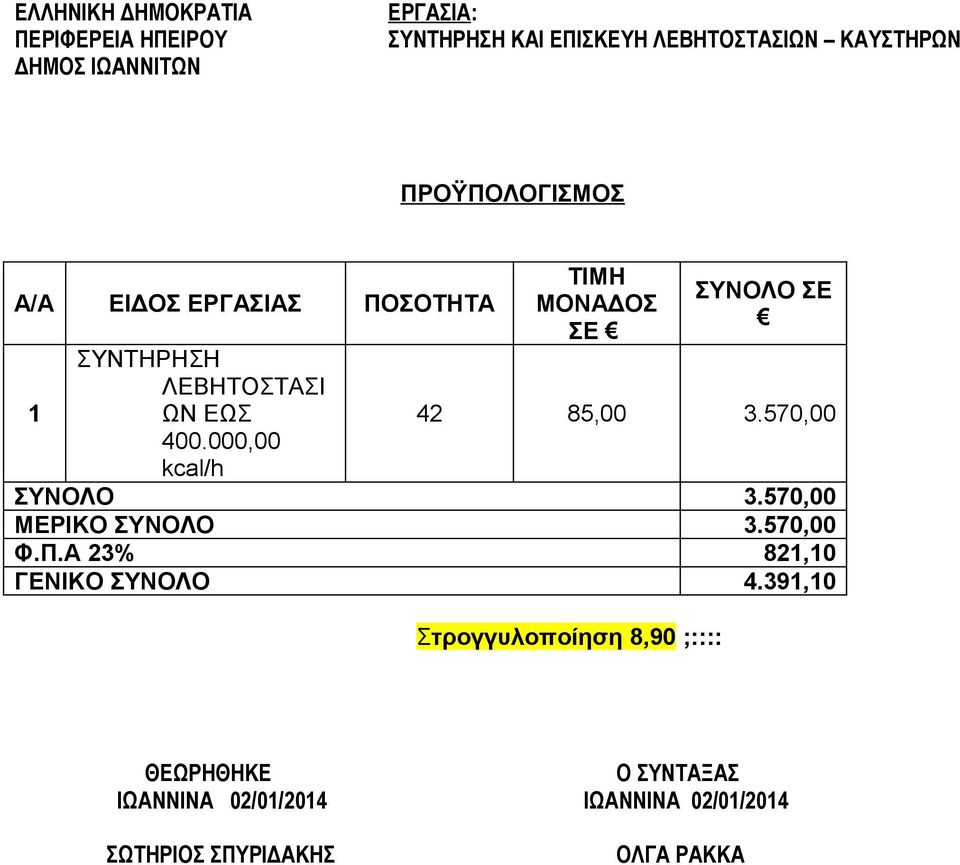

5 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ Α/Α ΕΙΔΟΣ ΕΡΓΑΣΙΑΣ ΠΟΣΟΤΗΤΑ 1 ΣΥΝΤΗΡΗΣΗ ΛΕΒΗΤΟΣΤΑΣΙ ΩΝ ΕΩΣ ,00 kcal/h ΤΙΜΗ ΜΟΝΑΔΟΣ ΣΕ ΣΥΝΟΛΟ ΣΕ 42 85, ,00 ΣΥΝΟΛΟ 3.570,00 ΜΕΡΙΚΟ ΣΥΝΟΛΟ 3.570,00 Φ.Π.Α 23% 821,10 ΓΕΝΙΚΟ ΣΥΝΟΛΟ 4.391,10 Στρογγυλοποίηση 8,90 ;::::

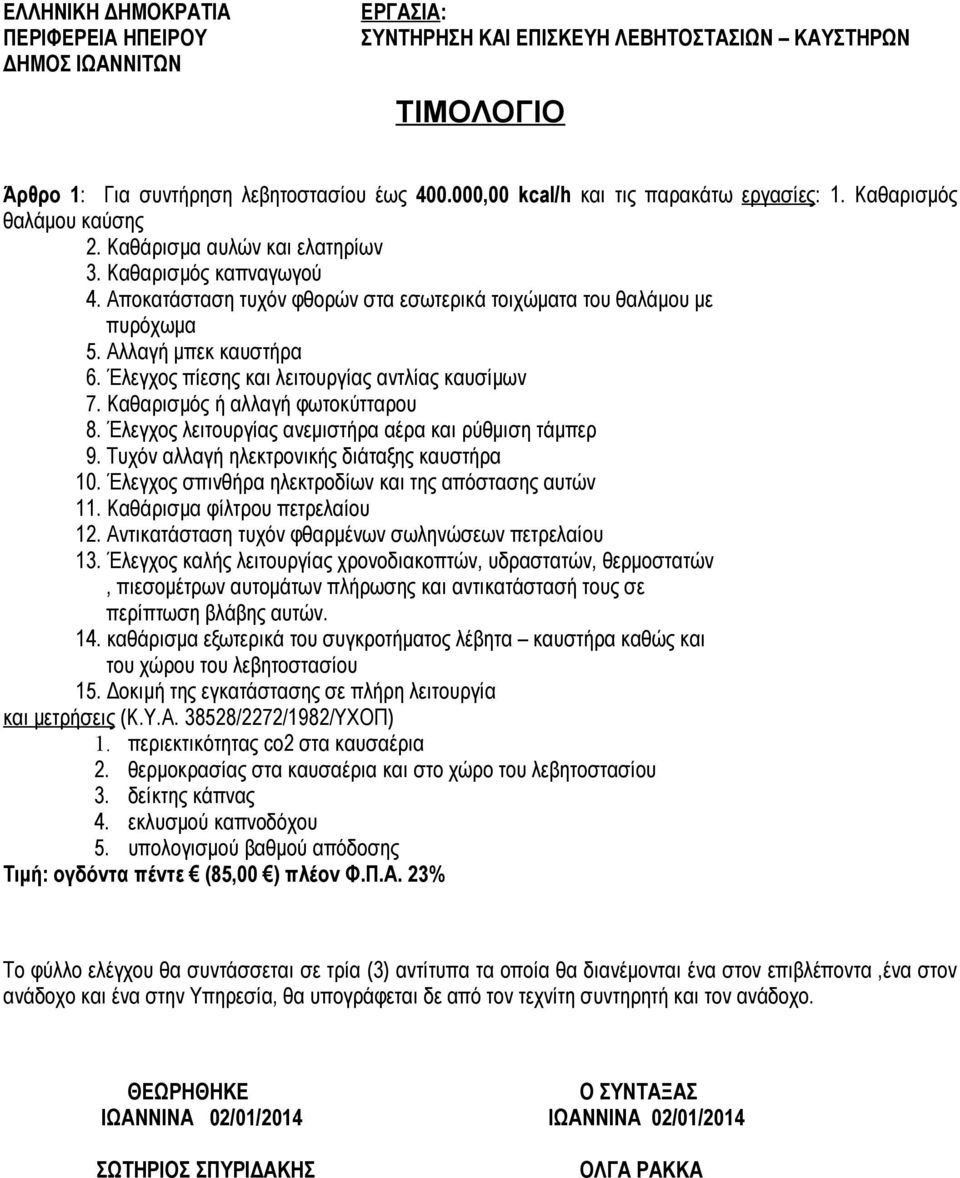

6 ΤΙΜΟΛΟΓΙΟ Άρθρο 1: Για συντήρηση λεβητοστασίου έως ,00 kcal/h και τις παρακάτω εργασίες: 1. Καθαρισμός θαλάμου καύσης 2. Καθάρισμα αυλών και ελατηρίων 3. Καθαρισμός καπναγωγού 4. Αποκατάσταση τυχόν φθορών στα εσωτερικά τοιχώματα του θαλάμου με πυρόχωμα 5. Αλλαγή μπεκ καυστήρα 6. Έλεγχος πίεσης και λειτουργίας αντλίας καυσίμων 7. Καθαρισμός ή αλλαγή φωτοκύτταρου 8. Έλεγχος λειτουργίας ανεμιστήρα αέρα και ρύθμιση τάμπερ 9. Τυχόν αλλαγή ηλεκτρονικής διάταξης καυστήρα 10. Έλεγχος σπινθήρα ηλεκτροδίων και της απόστασης αυτών 11. Καθάρισμα φίλτρου πετρελαίου 12. Αντικατάσταση τυχόν φθαρμένων σωληνώσεων πετρελαίου 13. Έλεγχος καλής λειτουργίας χρονοδιακοπτών, υδραστατών, θερμοστατών, πιεσομέτρων αυτομάτων πλήρωσης και αντικατάστασή τους σε περίπτωση βλάβης αυτών. 14. καθάρισμα εξωτερικά του συγκροτήματος λέβητα καυστήρα καθώς και του χώρου του λεβητοστασίου 15. Δοκιμή της εγκατάστασης σε πλήρη λειτουργία και μετρήσεις (Κ.Υ.Α /2272/1982/ΥΧΟΠ) 1. περιεκτικότητας co2 στα καυσαέρια 2. θερμοκρασίας στα καυσαέρια και στο χώρο του λεβητοστασίου 3. δείκτης κάπνας 4. εκλυσμού καπνοδόχου 5. υπολογισμού βαθμού απόδοσης Τιμή: ογδόντα πέντε (85,00 ) πλέον Φ.Π.Α. 23% Το φύλλο ελέγχου θα συντάσσεται σε τρία (3) αντίτυπα τα οποία θα διανέμονται ένα στον επιβλέποντα,ένα στον ανάδοχο και ένα στην Υπηρεσία, θα υπογράφεται δε από τον τεχνίτη συντηρητή και τον ανάδοχο.

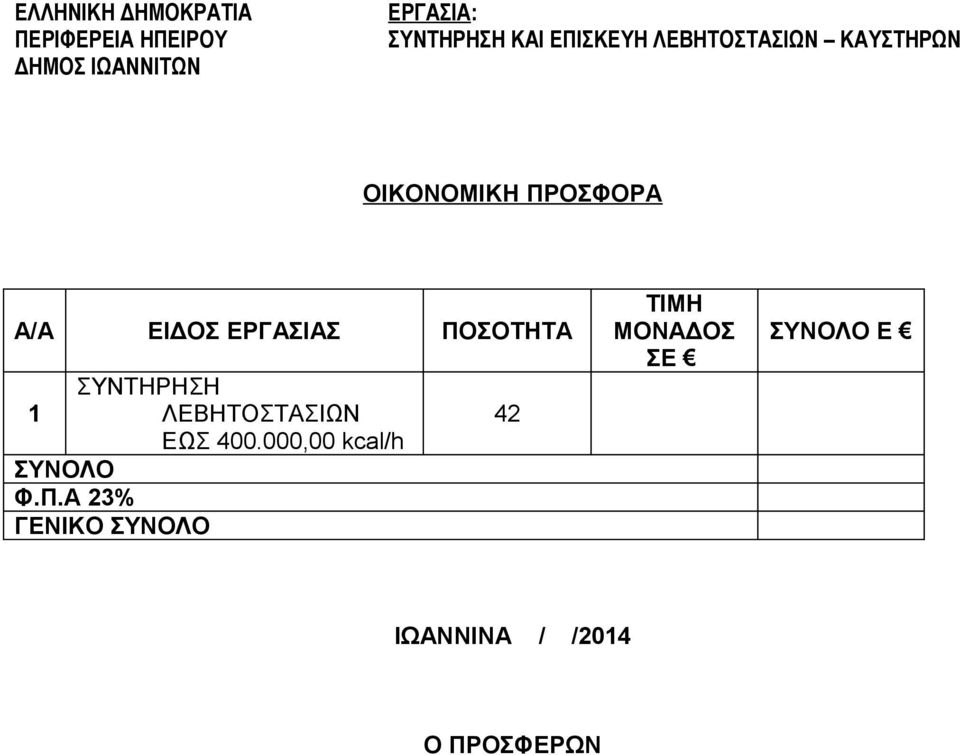

7 ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ Α/Α ΕΙΔΟΣ ΕΡΓΑΣΙΑΣ ΠΟΣΟΤΗΤΑ ΣΥΝΤΗΡΗΣΗ 1 ΛΕΒΗΤΟΣΤΑΣΙΩΝ ΕΩΣ ,00 kcal/h ΣΥΝΟΛΟ Φ.Π.Α 23% ΓΕΝΙΚΟ ΣΥΝΟΛΟ 42 ΤΙΜΗ ΜΟΝΑΔΟΣ ΣΕ ΣΥΝΟΛΟ Ε ΙΩΑΝΝΙΝΑ / /2014 Ο ΠΡΟΣΦΕΡΩΝ
