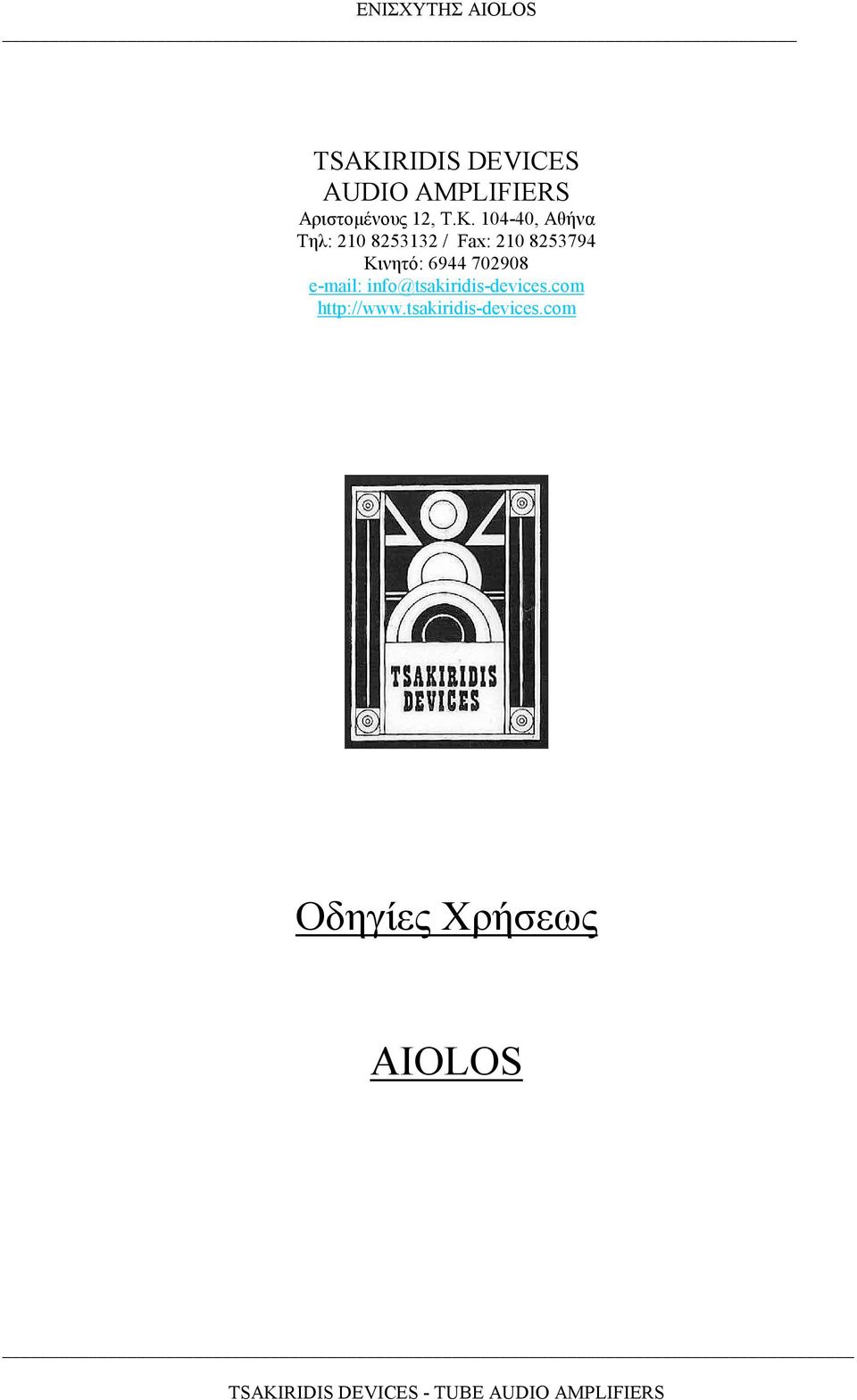

1 TSAKIRIDIS DEVICES AUDIO AMPLIFIERS Αριστοµένους 12, T.K , Aθήνα Tηλ: / Fax: Κινητό: info@tsakiridis-devices.com Οδηγίες Χρήσεως AIOLOS

Κινητό: 6944 702908 e-mail: info@tsakiridis-devices.

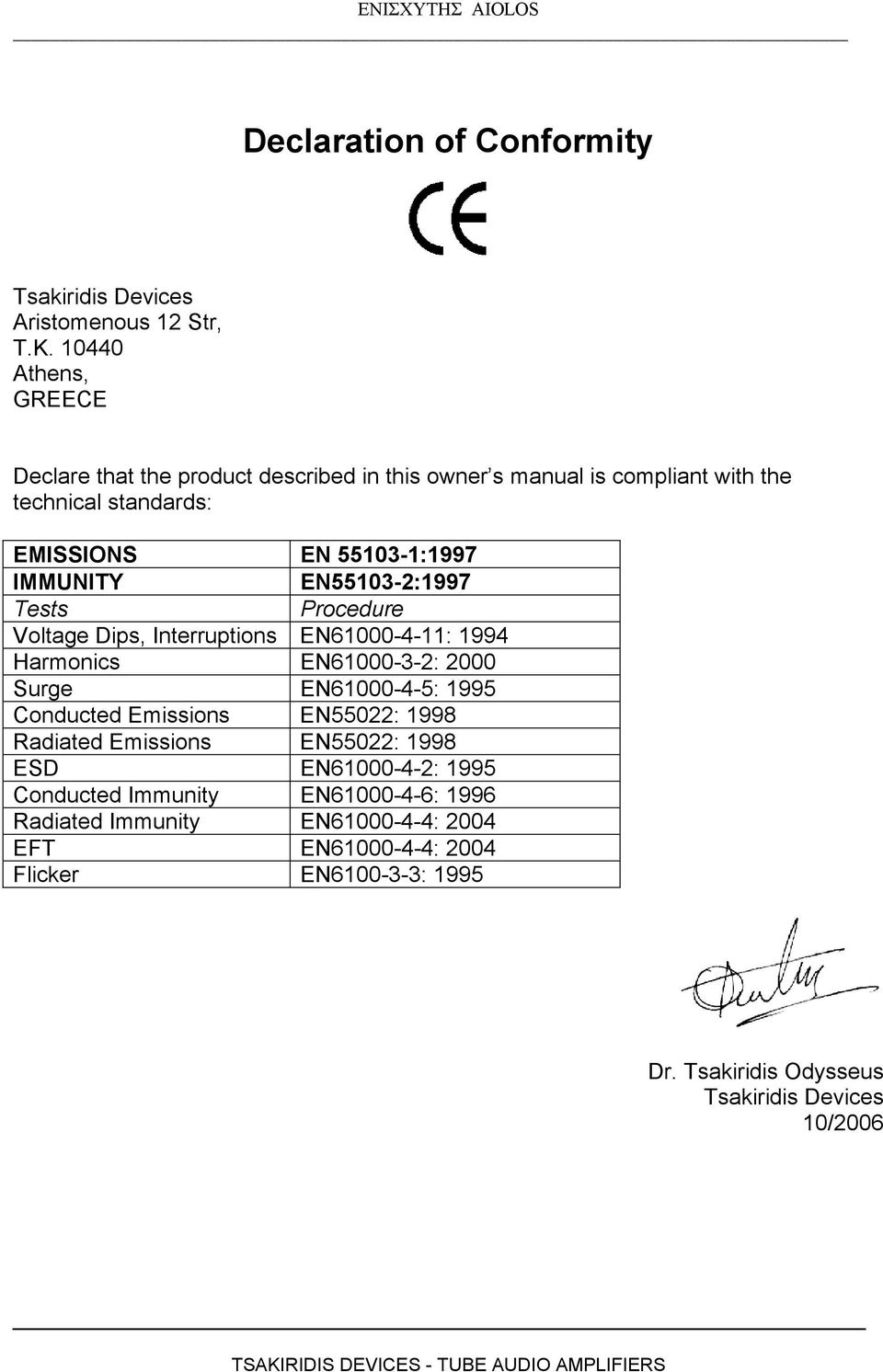

2 Declaration of Conformity Tsakiridis Devices Aristomenous 12 Str, T.K Athens, GREECE Declare that the product described in this owner s manual is compliant with the technical standards: EMISSIONS EN :1997 IMMUNITY EN :1997 Tests Procedure Voltage Dips, Interruptions EN : 1994 Harmonics EN : 2000 Surge EN : 1995 Conducted Emissions EN55022: 1998 Radiated Emissions EN55022: 1998 ESD EN : 1995 Conducted Immunity EN : 1996 Radiated Immunity EN : 2004 EFT EN : 2004 Flicker EN : 1995 Dr. Tsakiridis Odysseus Tsakiridis Devices 10/2006

IMMUNITY EN55103-2:1997 Tests Procedure Voltage Dips, Interruptions EN61000-4-11: 1994 Harmonics EN61000-3-2: 2000 Surge EN61000-4-5: 1995 Conducted

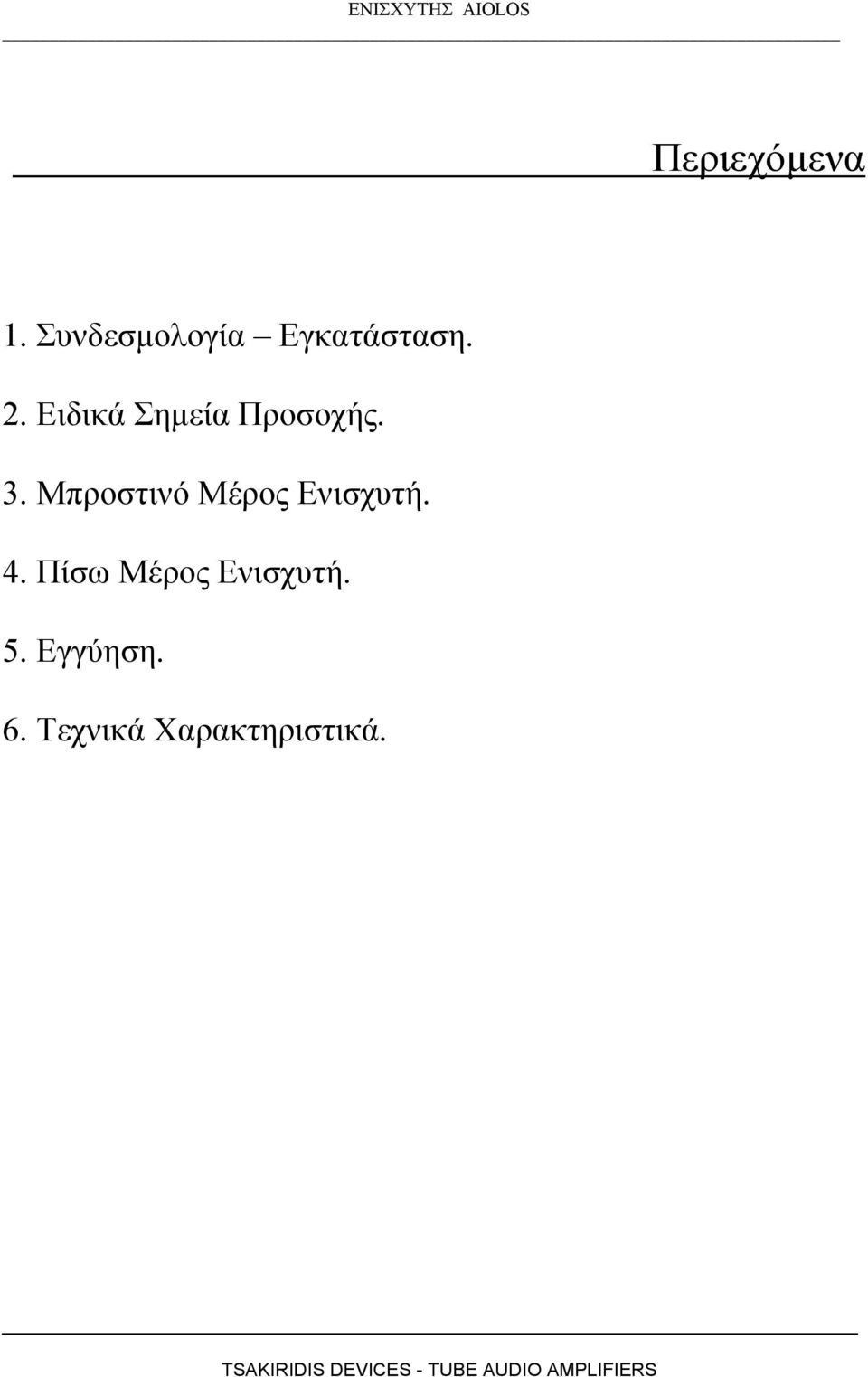

3 Περιεχόµενα 1. Συνδεσµολογία Εγκατάσταση. 2. Ειδικά Σηµεία Προσοχής. 3. Μπροστινό Μέρος Ενισχυτή. 4. Πίσω Μέρος Ενισχυτή. 5. Εγγύηση. 6. Τεχνικά Χαρακτηριστικά.

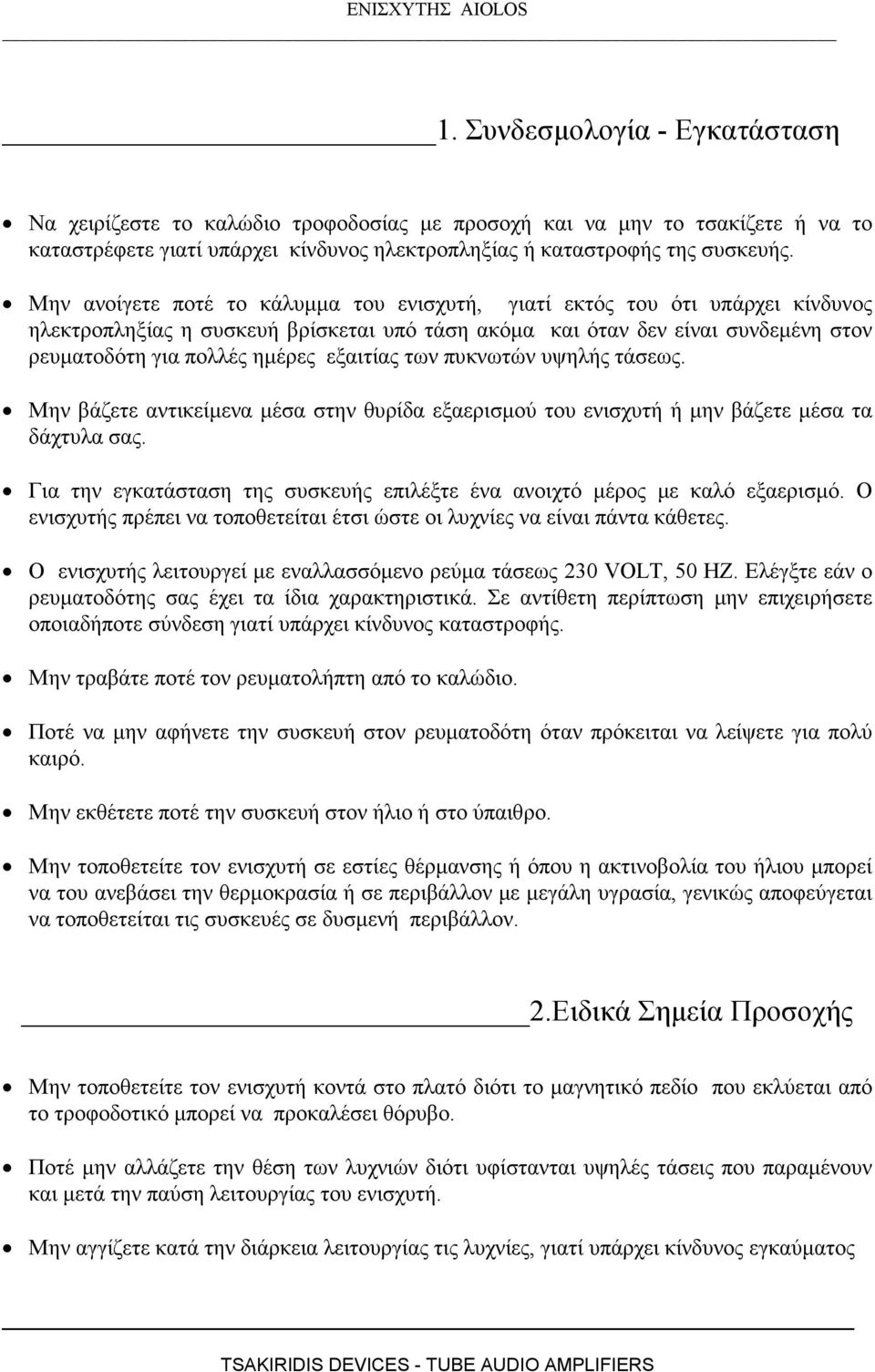

4 1. Συνδεσµολογία - Εγκατάσταση Να χειρίζεστε το καλώδιο τροφοδοσίας µε προσοχή και να µην το τσακίζετε ή να το καταστρέφετε γιατί υπάρχει κίνδυνος ηλεκτροπληξίας ή καταστροφής της συσκευής. Μην ανοίγετε ποτέ το κάλυµµα του ενισχυτή, γιατί εκτός του ότι υπάρχει κίνδυνος ηλεκτροπληξίας η συσκευή βρίσκεται υπό τάση ακόµα και όταν δεν είναι συνδεµένη στον ρευµατοδότη για πολλές ηµέρες εξαιτίας των πυκνωτών υψηλής τάσεως. Μην βάζετε αντικείµενα µέσα στην θυρίδα εξαερισµού του ενισχυτή ή µην βάζετε µέσα τα δάχτυλα σας. Για την εγκατάσταση της συσκευής επιλέξτε ένα ανοιχτό µέρος µε καλό εξαερισµό. Ο ενισχυτής πρέπει να τοποθετείται έτσι ώστε οι λυχνίες να είναι πάντα κάθετες. Ο ενισχυτής λειτουργεί µε εναλλασσόµενο ρεύµα τάσεως 230 VOLT, 50 HZ. Ελέγξτε εάν ο ρευµατοδότης σας έχει τα ίδια χαρακτηριστικά. Σε αντίθετη περίπτωση µην επιχειρήσετε οποιαδήποτε σύνδεση γιατί υπάρχει κίνδυνος καταστροφής. Μην τραβάτε ποτέ τον ρευµατολήπτη από το καλώδιο. Ποτέ να µην αφήνετε την συσκευή στον ρευµατοδότη όταν πρόκειται να λείψετε για πολύ καιρό. Mην εκθέτετε ποτέ την συσκευή στον ήλιο ή στο ύπαιθρο. Μην τοποθετείτε τον ενισχυτή σε εστίες θέρµανσης ή όπου η ακτινοβολία του ήλιου µπορεί να του ανεβάσει την θερµοκρασία ή σε περιβάλλον µε µεγάλη υγρασία, γενικώς αποφεύγεται να τοποθετείται τις συσκευές σε δυσµενή περιβάλλον. 2.Ειδικά Σηµεία Προσοχής Μην τοποθετείτε τον ενισχυτή κοντά στο πλατό διότι το µαγνητικό πεδίο που εκλύεται από το τροφοδοτικό µπορεί να προκαλέσει θόρυβο. Ποτέ µην αλλάζετε την θέση των λυχνιών διότι υφίστανται υψηλές τάσεις που παραµένουν και µετά την παύση λειτουργίας του ενισχυτή. Μην αγγίζετε κατά την διάρκεια λειτουργίας τις λυχνίες, γιατί υπάρχει κίνδυνος εγκαύµατος

εξαιτίας των πυκνωτών υψηλής τάσεως. Μην βάζετε αντικείµενα µέσα στην θυρίδα εξαερισµού του ενισχυτή ή µην βάζετε µέσα τα δάχτυλα σας.

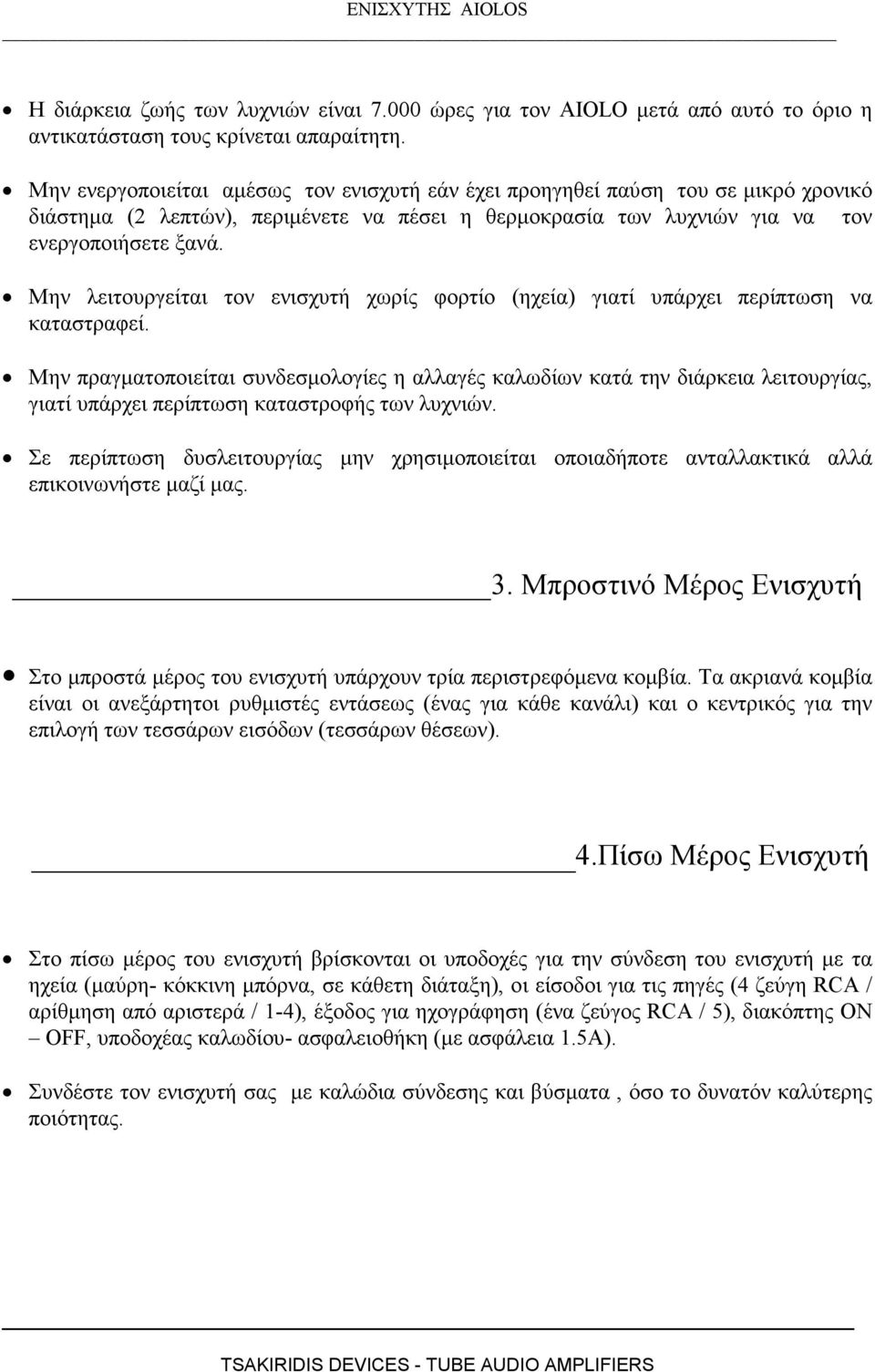

5 Η διάρκεια ζωής των λυχνιών είναι ώρες για τον AIOLO µετά από αυτό το όριο η αντικατάσταση τους κρίνεται απαραίτητη. Μην ενεργοποιείται αµέσως τον ενισχυτή εάν έχει προηγηθεί παύση του σε µικρό χρονικό διάστηµα (2 λεπτών), περιµένετε να πέσει η θερµοκρασία των λυχνιών για να τον ενεργοποιήσετε ξανά. Μην λειτουργείται τον ενισχυτή χωρίς φορτίο (ηχεία) γιατί υπάρχει περίπτωση να καταστραφεί. Μην πραγµατοποιείται συνδεσµολογίες η αλλαγές καλωδίων κατά την διάρκεια λειτουργίας, γιατί υπάρχει περίπτωση καταστροφής των λυχνιών. Σε περίπτωση δυσλειτουργίας µην χρησιµοποιείται οποιαδήποτε ανταλλακτικά αλλά επικοινωνήστε µαζί µας. 3. Μπροστινό Μέρος Ενισχυτή Στο µπροστά µέρος του ενισχυτή υπάρχουν τρία περιστρεφόµενα κοµβία. Τα ακριανά κοµβία είναι οι ανεξάρτητοι ρυθµιστές εντάσεως (ένας για κάθε κανάλι) και ο κεντρικός για την επιλογή των τεσσάρων εισόδων (τεσσάρων θέσεων). 4.Πίσω Μέρος Ενισχυτή Στο πίσω µέρος του ενισχυτή βρίσκονται οι υποδοχές για την σύνδεση του ενισχυτή µε τα ηχεία (µαύρη- κόκκινη µπόρνα, σε κάθετη διάταξη), οι είσοδοι για τις πηγές (4 ζεύγη RCA / αρίθµηση από αριστερά / 1-4), έξοδος για ηχογράφηση (ένα ζεύγος RCA / 5), διακόπτης ON OFF, υποδοχέας καλωδίου- ασφαλειοθήκη (µε ασφάλεια 1.5Α). Συνδέστε τον ενισχυτή σας µε καλώδια σύνδεσης και βύσµατα, όσο το δυνατόν καλύτερης ποιότητας.

Μην λειτουργείται τον ενισχυτή χωρίς φορτίο (ηχεία) γιατί υπάρχει περίπτωση να καταστραφεί.

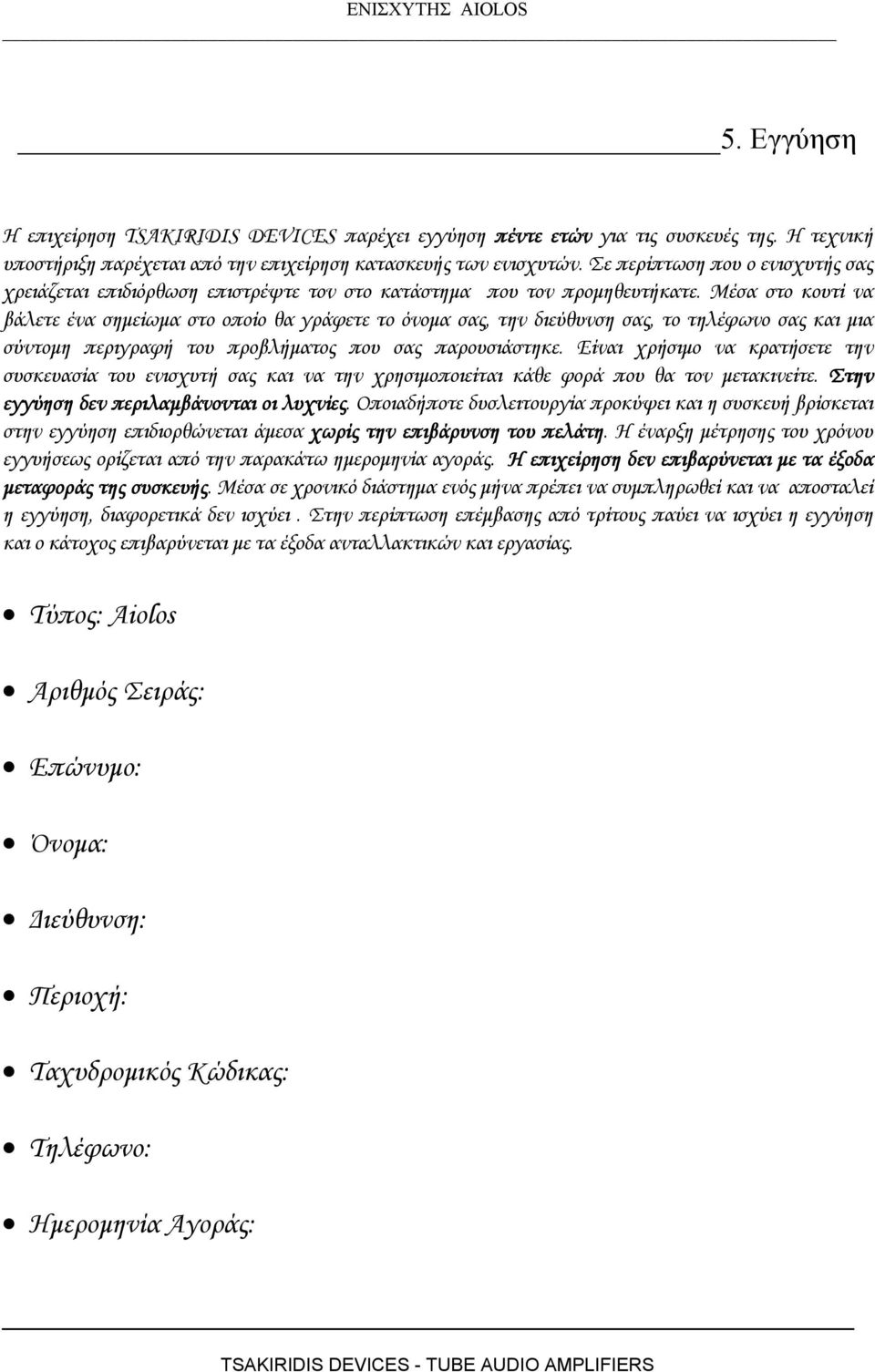

6 5. Εγγύηση Η επιχείρηση TSAKIRIDIS DEVICES παρέχει εγγύηση πέντε ετών για τις συσκευές της. Η τεχνική υποστήριξη παρέχεται από την επιχείρηση κατασκευής των ενισχυτών. Σε περίπτωση που ο ενισχυτής σας χρειάζεται επιδιόρθωση επιστρέψτε τον στο κατάστηµα που τον προµηθευτήκατε. Μέσα στο κουτί να βάλετε ένα σηµείωµα στο οποίο θα γράφετε το όνοµα σας, την διεύθυνση σας, το τηλέφωνο σας και µια σύντοµη περιγραφή του προβλήµατος που σας παρουσιάστηκε. Είναι χρήσιµο να κρατήσετε την συσκευασία του ενισχυτή σας και να την χρησιµοποιείται κάθε φορά που θα τον µετακινείτε. Στην εγγύηση δεν περιλαµβάνονται οι λυχνίες. Οποιαδήποτε δυσλειτουργία προκύψει και η συσκευή βρίσκεται στην εγγύηση επιδιορθώνεται άµεσα χωρίς την επιβάρυνση του πελάτη. Η έναρξη µέτρησης του χρόνου εγγυήσεως ορίζεται από την παρακάτω ηµεροµηνία αγοράς. Η επιχείρηση δεν επιβαρύνεται µε τα έξοδα µεταφοράς της συσκευής. Μέσα σε χρονικό διάστηµα ενός µήνα πρέπει να συµπληρωθεί και να αποσταλεί η εγγύηση, διαφορετικά δεν ισχύει. Στην περίπτωση επέµβασης από τρίτους παύει να ισχύει η εγγύηση και ο κάτοχος επιβαρύνεται µε τα έξοδα ανταλλακτικών και εργασίας. Τύπος: Aiolos Αριθµός Σειράς: Επώνυµο: Όνοµα: ιεύθυνση: Περιοχή: Ταχυδροµικός Κώδικας: Τηλέφωνο: Ηµεροµηνία Αγοράς:

Μέσα στο κουτί να βάλετε ένα σηµείωµα στο οποίο θα γράφετε το όνοµα σας, την διεύθυνση σας, το τηλέφωνο σας και µια σύντοµη περιγραφή του προβλήµατος που σας παρουσιάστηκε.

7 5. Εγγύηση Η επιχείρηση TSAKIRIDIS DEVICES παρέχει εγγύηση πέντε ετών για τις συσκευές της. Η τεχνική υποστήριξη παρέχεται από την επιχείρηση κατασκευής των ενισχυτών. Σε περίπτωση που ο ενισχυτής σας χρειάζεται επιδιόρθωση επιστρέψτε τον στο κατάστηµα που τον προµηθευτήκατε. Μέσα στο κουτί να βάλετε ένα σηµείωµα στο οποίο θα γράφετε το όνοµα σας, την διεύθυνση σας, το τηλέφωνο σας και µια σύντοµη περιγραφή του προβλήµατος που σας παρουσιάστηκε. Είναι χρήσιµο να κρατήσετε την συσκευασία του ενισχυτή σας και να την χρησιµοποιείται κάθε φορά που θα τον µετακινείτε. Στην εγγύηση δεν περιλαµβάνονται οι λυχνίες. Οποιαδήποτε δυσλειτουργία προκύψει και η συσκευή βρίσκεται στην εγγύηση επιδιορθώνεται άµεσα χωρίς την επιβάρυνση του πελάτη. Η έναρξη µέτρησης του χρόνου εγγυήσεως ορίζεται από την παρακάτω ηµεροµηνία αγοράς. Η επιχείρηση δεν επιβαρύνεται µε τα έξοδα µεταφοράς της συσκευής. Μέσα σε χρονικό διάστηµα ενός µήνα πρέπει να συµπληρωθεί και να αποσταλεί η εγγύηση, διαφορετικά δεν ισχύει. Στην περίπτωση επέµβασης από τρίτους παύει να ισχύει η εγγύηση και ο κάτοχος επιβαρύνεται µε τα έξοδα ανταλλακτικών και εργασίας. Τύπος: Aiolos Αριθµός Σειράς: Επώνυµο: Όνοµα: ιεύθυνση: Περιοχή: Ταχυδροµικός Κώδικας: Τηλέφωνο: Ηµεροµηνία Αγοράς:

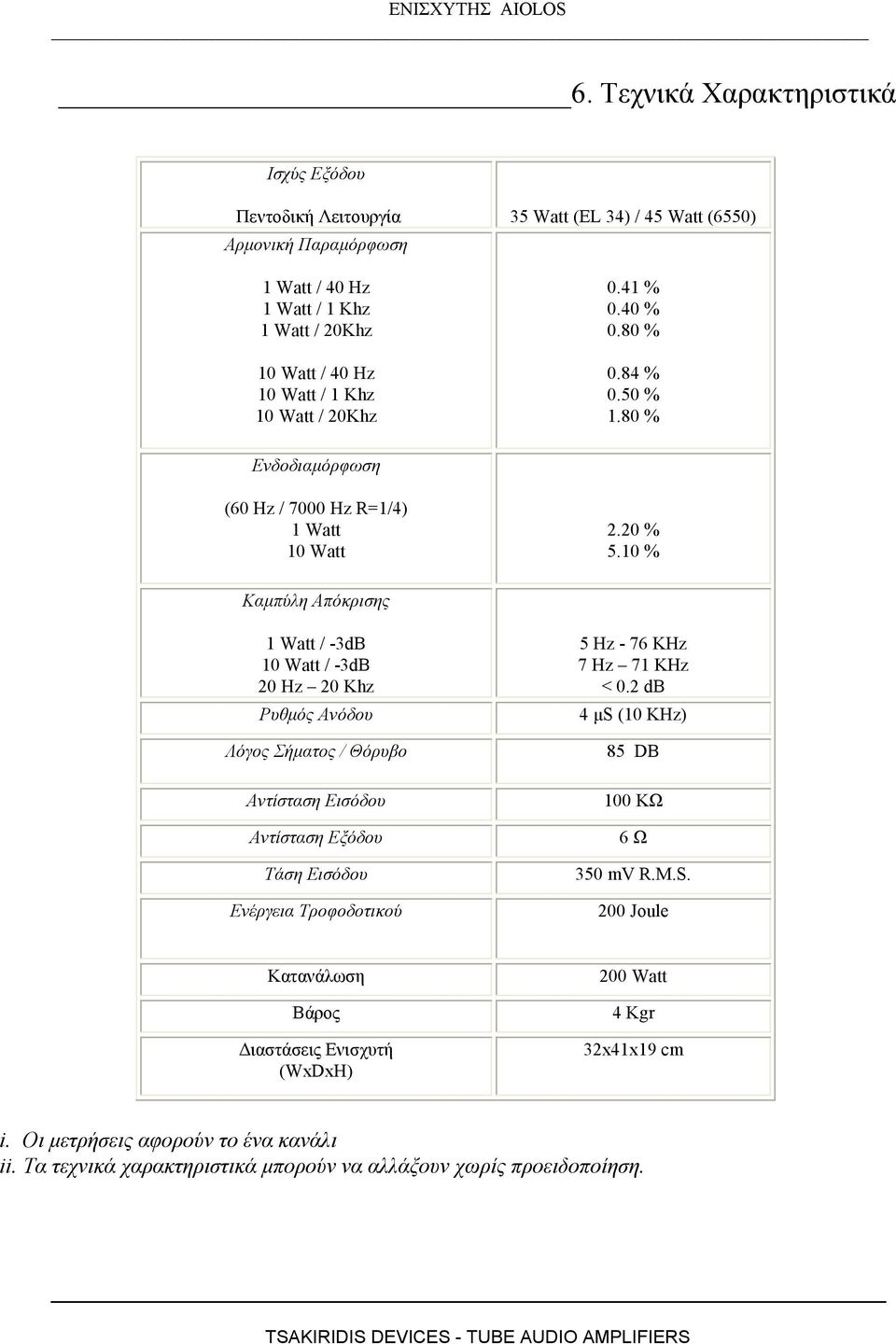

8 6. Tεχνικά Χαρακτηριστικά Ισχύς Εξόδου Πεντοδική Λειτουργία 35 Watt (EL 34) / 45 Watt (6550) Αρµονική Παραµόρφωση 1 Watt / 40 Hz 1 Watt / 1 Khz 1 Watt / 20Khz 10 Watt / 40 Hz 10 Watt / 1 Khz 10 Watt / 20Khz 0.41 % 0.40 % 0.80 % 0.84 % 0.50 % 1.80 % Ενδοδιαµόρφωση (60 Hz / 7000 Hz R=1/4) 1 Watt 10 Watt 2.20 % 5.10 % Καµπύλη Απόκρισης 1 Watt / -3dB 10 Watt / -3dB 20 Hz 20 Khz Ρυθµός Ανόδου Λόγος Σήµατος / Θόρυβο Αντίσταση Εισόδου Αντίσταση Εξόδου Τάση Εισόδου Ενέργεια Τροφοδοτικού 5 Hz - 76 KHz 7 Hz 71 KHz < 0.2 db 4 µs (10 KHz) 85 DB 100 ΚΩ 6 Ω 350 mv R.M.S. 200 Joule Κατανάλωση Βάρος ιαστάσεις Ενισχυτή (WxDxH) 200 Watt 4 Κgr 32x41x19 cm i. Oι µετρήσεις αφορούν το ένα κανάλι ii. Tα τεχνικά χαρακτηριστικά µπορούν να αλλάξουν χωρίς προειδοποίηση.

10 % Καµπύλη Απόκρισης 1 Watt / -3dB 10 Watt / -3dB 20 Hz 20 Khz Ρυθµός Ανόδου Λόγος Σήµατος / Θόρυβο Αντίσταση Εισόδου Αντίσταση Εξόδου Τάση Εισόδου Ενέργεια Τροφοδοτικού 5 Hz - 76 KHz 7
