1 Οδηγός Χρήστη Έναρξη Τοποθέτηση Χαρτιού Αντιμετώπιση Προβλημάτων Για πληροφορίες που δεν υπάρχουν σε αυτό το εγχειρίδιο, ανατρέξτε στα αρχεία HTML/PDF στο παρεχόμενο CD-ROM. Διαβάστε προσεκτικά το εγχειρίδιο πριν χρησιμοποιήσετε το μηχάνημα και κρατήστε το πρόχειρο για μελλοντική αναφορά. Για την ασφαλή και σωστή χρήση, βεβαιωθείτε ότι έχετε διαβάσει τις Πληροφορίες Ασφάλειας στο "Διαβάστε Πρώτα Αυτό" πριν χρησιμοποιήσετε το μηχάνημα.

2

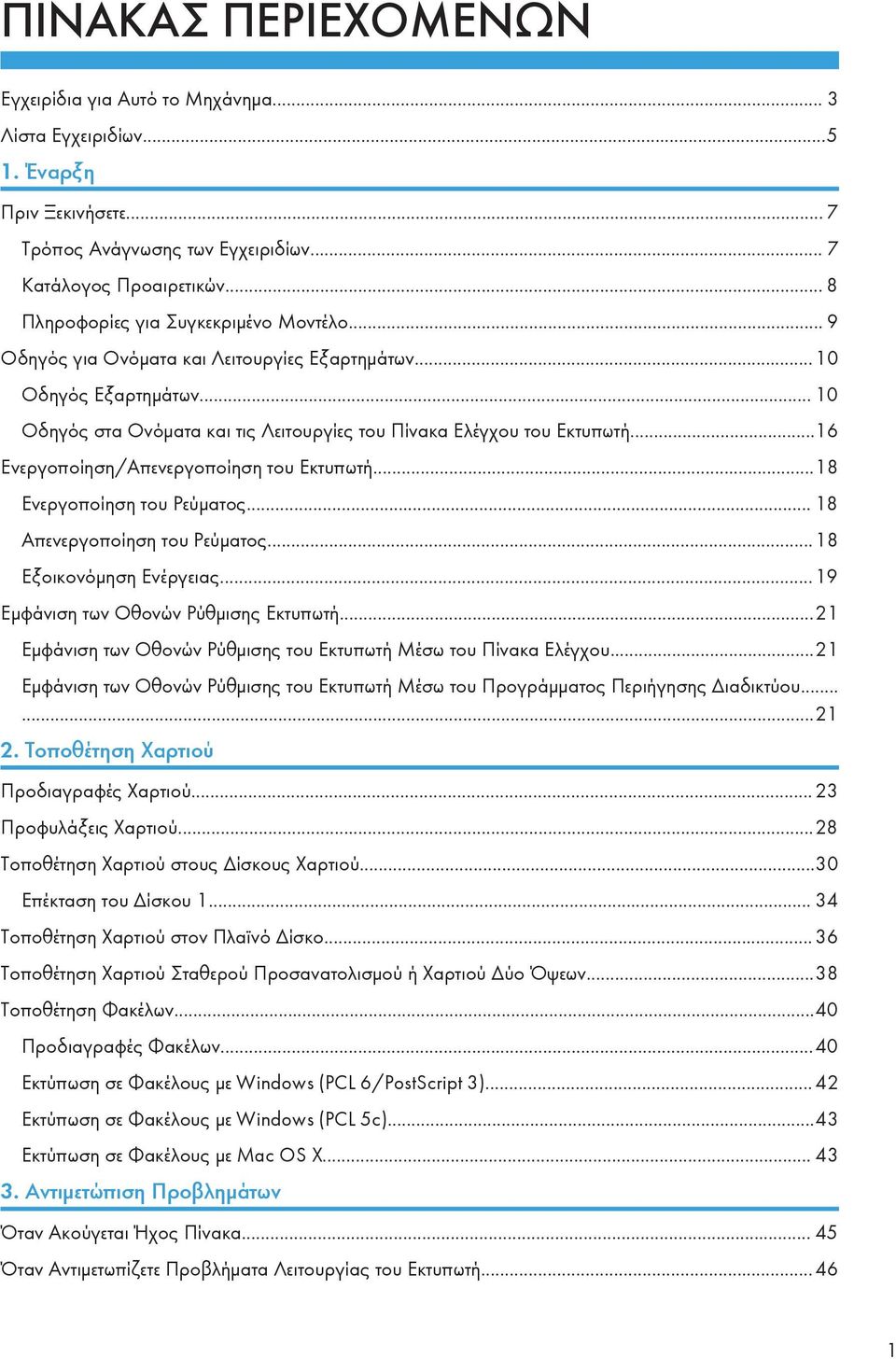

3 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ Εγχειρίδια για Αυτό το Μηχάνημα... 3 Λίστα Εγχειριδίων Έναρξη Πριν Ξεκινήσετε... 7 Τρόπος Ανάγνωσης των Εγχειριδίων... 7 Κατάλογος Προαιρετικών... 8 Πληροφορίες για Συγκεκριμένο Μοντέλο... 9 Οδηγός για Ονόματα και Λειτουργίες Εξαρτημάτων...10 Οδηγός Εξαρτημάτων Οδηγός στα Ονόματα και τις Λειτουργίες του Πίνακα Ελέγχου του Εκτυπωτή...16 Ενεργοποίηση/Απενεργοποίηση του Εκτυπωτή...18 Ενεργοποίηση του Ρεύματος Απενεργοποίηση του Ρεύματος...18 Εξοικονόμηση Ενέργειας...19 Εμφάνιση των Οθονών Ρύθμισης Εκτυπωτή...21 Εμφάνιση των Οθονών Ρύθμισης του Εκτυπωτή Μέσω του Πίνακα Ελέγχου...21 Εμφάνιση των Οθονών Ρύθμισης του Εκτυπωτή Μέσω του Προγράμματος Περιήγησης Διαδικτύου Τοποθέτηση Χαρτιού Προδιαγραφές Χαρτιού...23 Προφυλάξεις Χαρτιού...28 Τοποθέτηση Χαρτιού στους Δίσκους Χαρτιού...30 Επέκταση του Δίσκου Τοποθέτηση Χαρτιού στον Πλαϊνό Δίσκο Τοποθέτηση Χαρτιού Σταθερού Προσανατολισμού ή Χαρτιού Δύο Όψεων...38 Τοποθέτηση Φακέλων...40 Προδιαγραφές Φακέλων...40 Εκτύπωση σε Φακέλους με Windows (PCL 6/PostScript 3) Εκτύπωση σε Φακέλους με Windows (PCL 5c)...43 Εκτύπωση σε Φακέλους με Mac OS X Αντιμετώπιση Προβλημάτων Όταν Ακούγεται Ήχος Πίνακα Όταν Αντιμετωπίζετε Προβλήματα Λειτουργίας του Εκτυπωτή

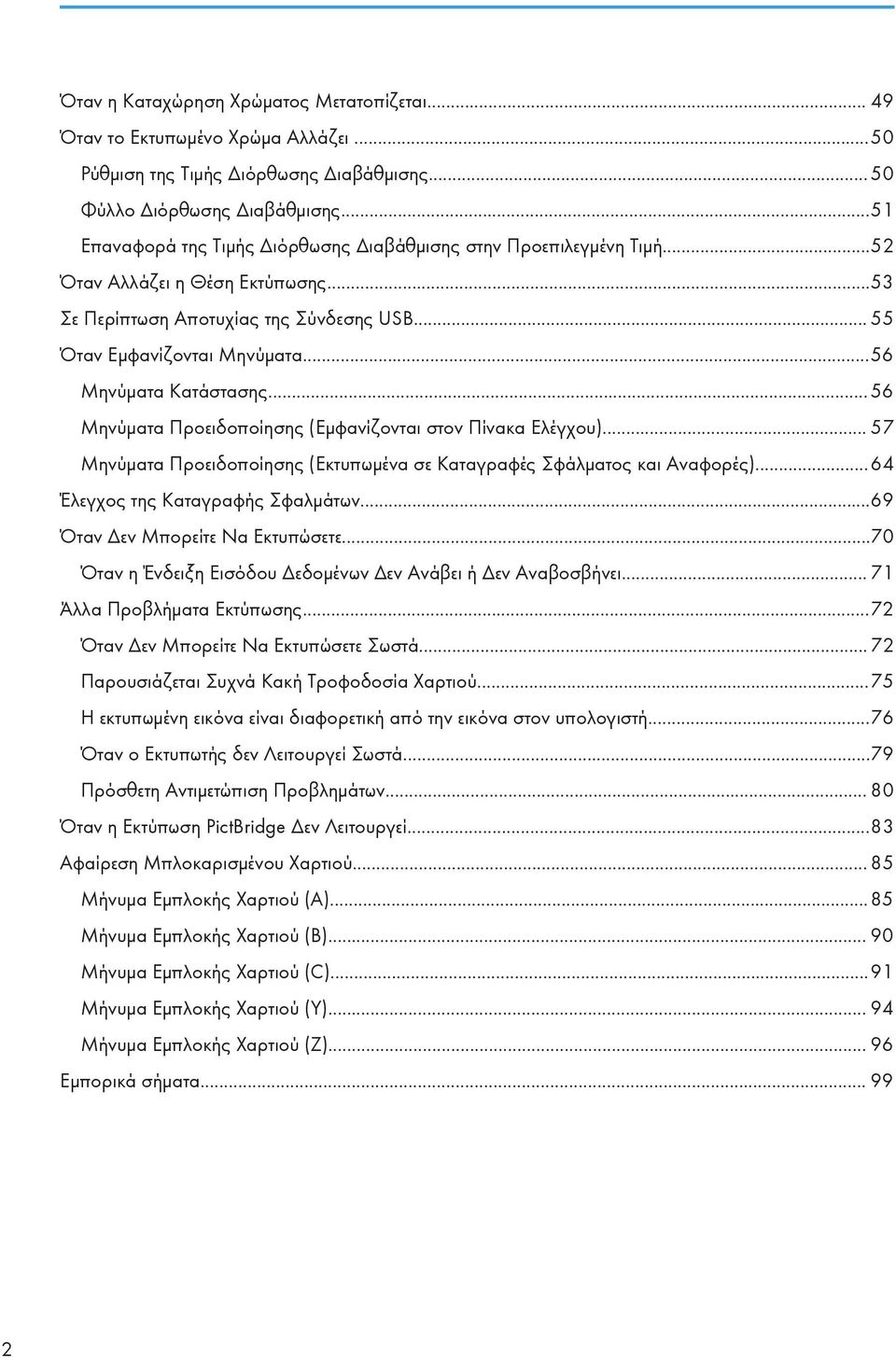

4 Όταν η Καταχώρηση Χρώματος Μετατοπίζεται Όταν το Εκτυπωμένο Χρώμα Αλλάζει...50 Ρύθμιση της Τιμής Διόρθωσης Διαβάθμισης Φύλλο Διόρθωσης Διαβάθμισης...51 Επαναφορά της Τιμής Διόρθωσης Διαβάθμισης στην Προεπιλεγμένη Τιμή...52 Όταν Αλλάζει η Θέση Εκτύπωσης...53 Σε Περίπτωση Αποτυχίας της Σύνδεσης USB Όταν Εμφανίζονται Μηνύματα...56 Μηνύματα Κατάστασης Μηνύματα Προειδοποίησης (Εμφανίζονται στον Πίνακα Ελέγχου) Μηνύματα Προειδοποίησης (Εκτυπωμένα σε Καταγραφές Σφάλματος και Αναφορές) Έλεγχος της Καταγραφής Σφαλμάτων...69 Όταν Δεν Μπορείτε Να Εκτυπώσετε...70 Όταν η Ένδειξη Εισόδου Δεδομένων Δεν Ανάβει ή Δεν Αναβοσβήνει Άλλα Προβλήματα Εκτύπωσης...72 Όταν Δεν Μπορείτε Να Εκτυπώσετε Σωστά Παρουσιάζεται Συχνά Κακή Τροφοδοσία Χαρτιού...75 Η εκτυπωμένη εικόνα είναι διαφορετική από την εικόνα στον υπολογιστή...76 Όταν ο Εκτυπωτής δεν Λειτουργεί Σωστά...79 Πρόσθετη Αντιμετώπιση Προβλημάτων Όταν η Εκτύπωση PictBridge Δεν Λειτουργεί...83 Αφαίρεση Μπλοκαρισμένου Χαρτιού Μήνυμα Εμπλοκής Χαρτιού (A) Μήνυμα Εμπλοκής Χαρτιού (B) Μήνυμα Εμπλοκής Χαρτιού (C)...91 Μήνυμα Εμπλοκής Χαρτιού (Y) Μήνυμα Εμπλοκής Χαρτιού (Z) Εμπορικά σήματα

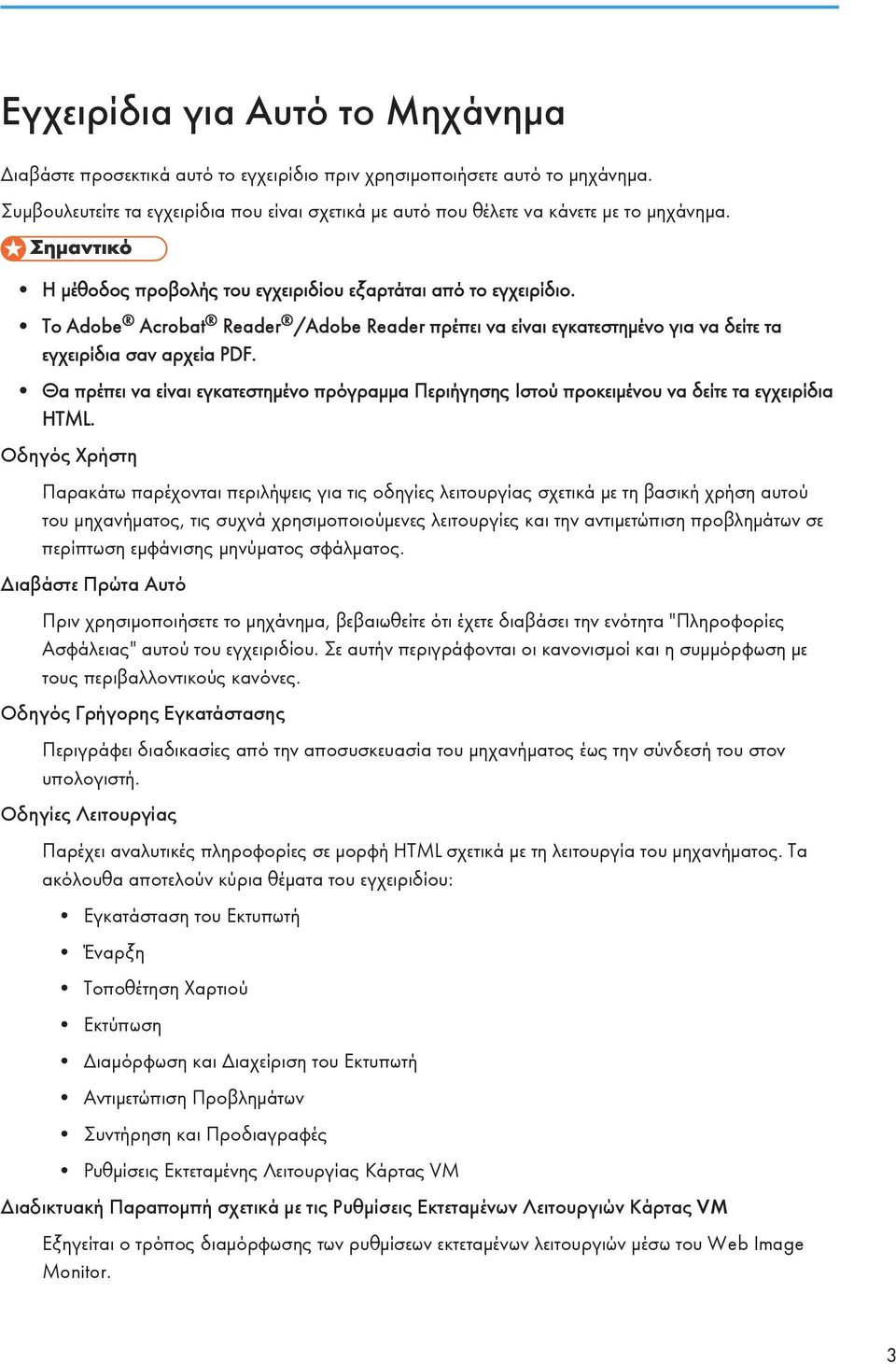

5 Εγχειρίδια για Αυτό το Μηχάνημα Διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν χρησιμοποιήσετε αυτό το μηχάνημα. Συμβουλευτείτε τα εγχειρίδια που είναι σχετικά με αυτό που θέλετε να κάνετε με το μηχάνημα. Η μέθοδος προβολής του εγχειριδίου εξαρτάται από το εγχειρίδιο. Το Adobe Acrobat Reader /Adobe Reader πρέπει να είναι εγκατεστημένο για να δείτε τα εγχειρίδια σαν αρχεία PDF. Θα πρέπει να είναι εγκατεστημένο πρόγραμμα Περιήγησης Ιστού προκειμένου να δείτε τα εγχειρίδια HTML. Οδηγός Χρήστη Παρακάτω παρέχονται περιλήψεις για τις οδηγίες λειτουργίας σχετικά με τη βασική χρήση αυτού του μηχανήματος, τις συχνά χρησιμοποιούμενες λειτουργίες και την αντιμετώπιση προβλημάτων σε περίπτωση εμφάνισης μηνύματος σφάλματος. Διαβάστε Πρώτα Αυτό Πριν χρησιμοποιήσετε το μηχάνημα, βεβαιωθείτε ότι έχετε διαβάσει την ενότητα "Πληροφορίες Ασφάλειας" αυτού του εγχειριδίου. Σε αυτήν περιγράφονται οι κανονισμοί και η συμμόρφωση με τους περιβαλλοντικούς κανόνες. Οδηγός Γρήγορης Εγκατάστασης Περιγράφει διαδικασίες από την αποσυσκευασία του μηχανήματος έως την σύνδεσή του στον υπολογιστή. Οδηγίες Λειτουργίας Παρέχει αναλυτικές πληροφορίες σε μορφή HTML σχετικά με τη λειτουργία του μηχανήματος. Τα ακόλουθα αποτελούν κύρια θέματα του εγχειριδίου: Εγκατάσταση του Εκτυπωτή Έναρξη Τοποθέτηση Χαρτιού Εκτύπωση Διαμόρφωση και Διαχείριση του Εκτυπωτή Αντιμετώπιση Προβλημάτων Συντήρηση και Προδιαγραφές Ρυθμίσεις Εκτεταμένης Λειτουργίας Κάρτας VM Διαδικτυακή Παραπομπή σχετικά με τις Ρυθμίσεις Εκτεταμένων Λειτουργιών Κάρτας VM Εξηγείται ο τρόπος διαμόρφωσης των ρυθμίσεων εκτεταμένων λειτουργιών μέσω του Web Image Monitor. 3

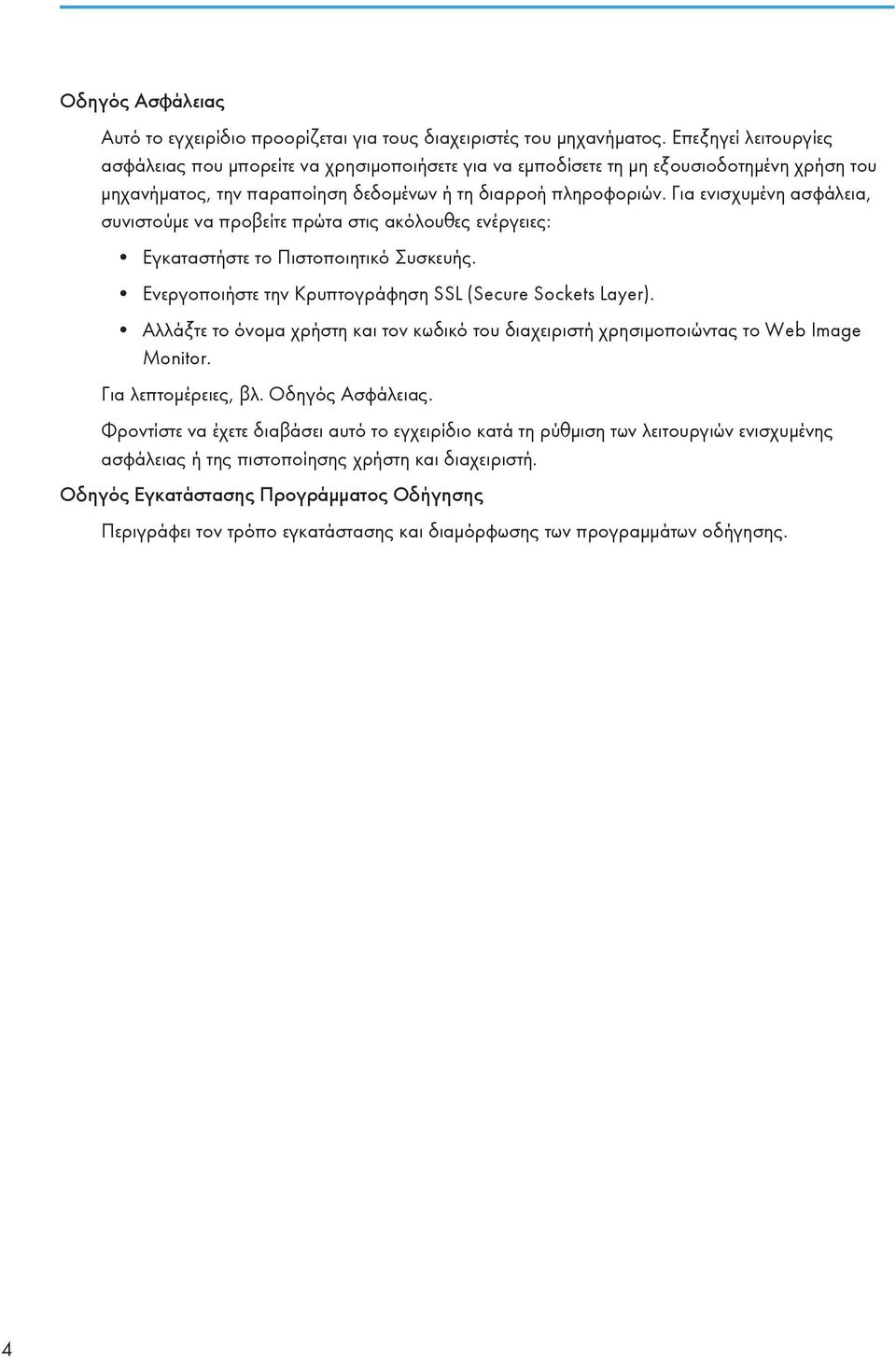

6 Οδηγός Ασφάλειας Αυτό το εγχειρίδιο προορίζεται για τους διαχειριστές του μηχανήματος. Επεξηγεί λειτουργίες ασφάλειας που μπορείτε να χρησιμοποιήσετε για να εμποδίσετε τη μη εξουσιοδοτημένη χρήση του μηχανήματος, την παραποίηση δεδομένων ή τη διαρροή πληροφοριών. Για ενισχυμένη ασφάλεια, συνιστούμε να προβείτε πρώτα στις ακόλουθες ενέργειες: Εγκαταστήστε το Πιστοποιητικό Συσκευής. Ενεργοποιήστε την Κρυπτογράφηση SSL (Secure Sockets Layer). Αλλάξτε το όνομα χρήστη και τον κωδικό του διαχειριστή χρησιμοποιώντας το Web Image Monitor. Για λεπτομέρειες, βλ. Οδηγός Ασφάλειας. Φροντίστε να έχετε διαβάσει αυτό το εγχειρίδιο κατά τη ρύθμιση των λειτουργιών ενισχυμένης ασφάλειας ή της πιστοποίησης χρήστη και διαχειριστή. Οδηγός Εγκατάστασης Προγράμματος Οδήγησης Περιγράφει τον τρόπο εγκατάστασης και διαμόρφωσης των προγραμμάτων οδήγησης. 4

7 Λίστα Εγχειριδίων Όνομα Εγχειριδίου Παρεχόμενο Έντυπο Εγχειρίδιο Παρεχόμενο Εγχειρίδιο PDF Παρέχεται Εγχειρίδιο HTML Οδηγός Χρήστη Όχι Ναι Όχι Διαβάστε Πρώτα Αυτό Ναι Όχι Όχι Οδηγός Γρήγορης Εγκατάστασης Ναι Όχι Όχι Οδηγίες Λειτουργίας Όχι Όχι Ναι Διαδικτυακή Παραπομπή σχετικά με τις Ρυθμίσεις Εκτεταμένων Λειτουργιών Κάρτας VM Όχι Όχι Ναι Οδηγός Ασφάλειας Όχι Ναι Όχι Οδηγός Εγκατάστασης Προγράμματος Οδήγησης Όχι Ναι Όχι Ο Οδηγός Εγκατάστασης Προγράμματος Οδήγησης και τα εγχειρίδια HTML είναι διαθέσιμα στα Αγγλικά, Γερμανικά, Γαλλικά, Ιταλικά, Ισπανικά, Ολλανδικά και Ρώσικα. 5

8 6

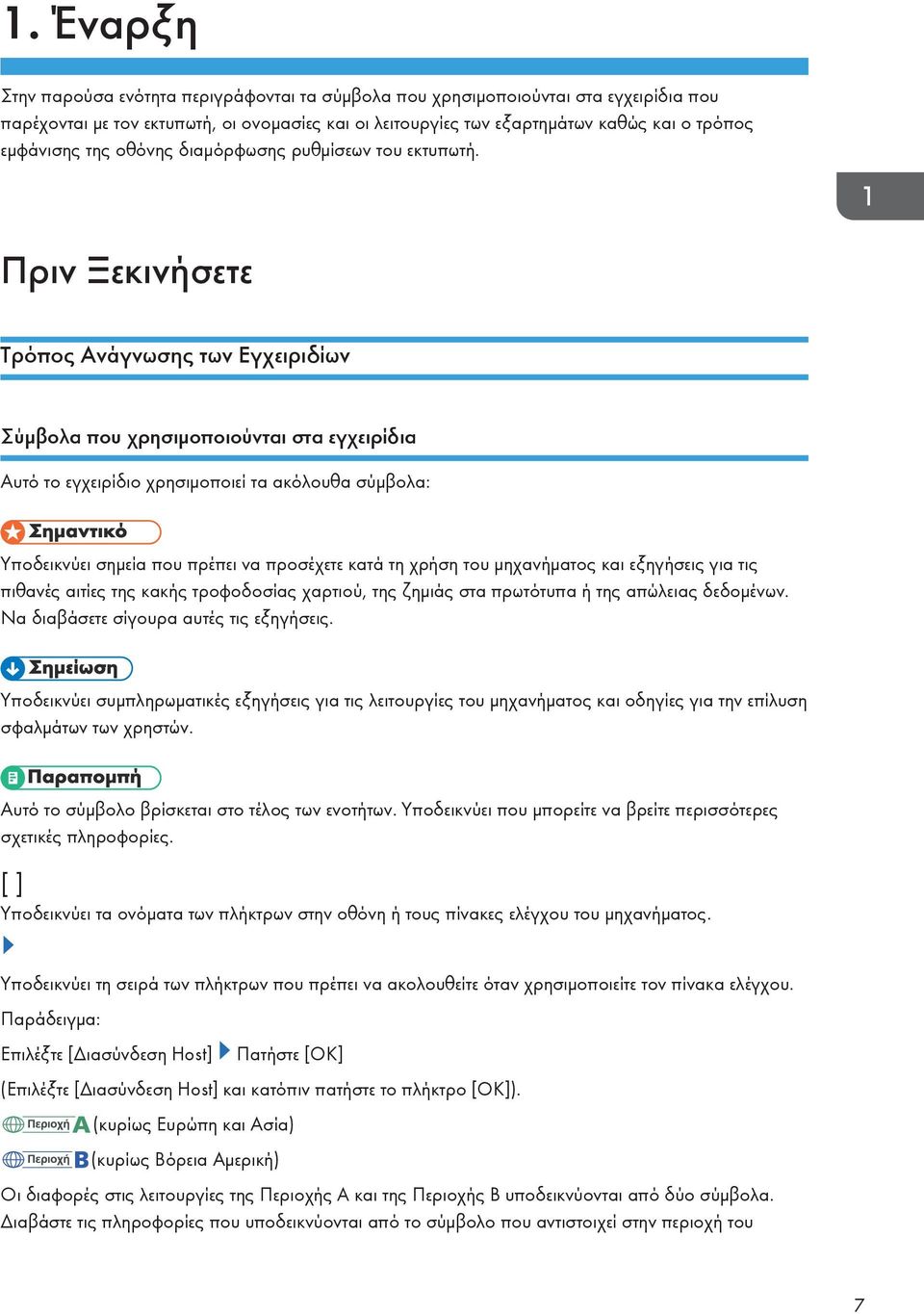

9 1. Έναρξη Στην παρούσα ενότητα περιγράφονται τα σύμβολα που χρησιμοποιούνται στα εγχειρίδια που παρέχονται με τον εκτυπωτή, οι ονομασίες και οι λειτουργίες των εξαρτημάτων καθώς και ο τρόπος εμφάνισης της οθόνης διαμόρφωσης ρυθμίσεων του εκτυπωτή. Πριν Ξεκινήσετε Τρόπος Ανάγνωσης των Εγχειριδίων Σύμβολα που χρησιμοποιούνται στα εγχειρίδια Αυτό το εγχειρίδιο χρησιμοποιεί τα ακόλουθα σύμβολα: Υποδεικνύει σημεία που πρέπει να προσέχετε κατά τη χρήση του μηχανήματος και εξηγήσεις για τις πιθανές αιτίες της κακής τροφοδοσίας χαρτιού, της ζημιάς στα πρωτότυπα ή της απώλειας δεδομένων. Να διαβάσετε σίγουρα αυτές τις εξηγήσεις. Υποδεικνύει συμπληρωματικές εξηγήσεις για τις λειτουργίες του μηχανήματος και οδηγίες για την επίλυση σφαλμάτων των χρηστών. Αυτό το σύμβολο βρίσκεται στο τέλος των ενοτήτων. Υποδεικνύει που μπορείτε να βρείτε περισσότερες σχετικές πληροφορίες. [ ] Υποδεικνύει τα ονόματα των πλήκτρων στην οθόνη ή τους πίνακες ελέγχου του μηχανήματος. Υποδεικνύει τη σειρά των πλήκτρων που πρέπει να ακολουθείτε όταν χρησιμοποιείτε τον πίνακα ελέγχου. Παράδειγμα: Επιλέξτε [Διασύνδεση Host] Πατήστε [OK] (Επιλέξτε [Διασύνδεση Host] και κατόπιν πατήστε το πλήκτρο [OK]). (κυρίως Ευρώπη και Ασία) (κυρίως Βόρεια Αμερική) Οι διαφορές στις λειτουργίες της Περιοχής A και της Περιοχής B υποδεικνύονται από δύο σύμβολα. Διαβάστε τις πληροφορίες που υποδεικνύονται από το σύμβολο που αντιστοιχεί στην περιοχή του 7

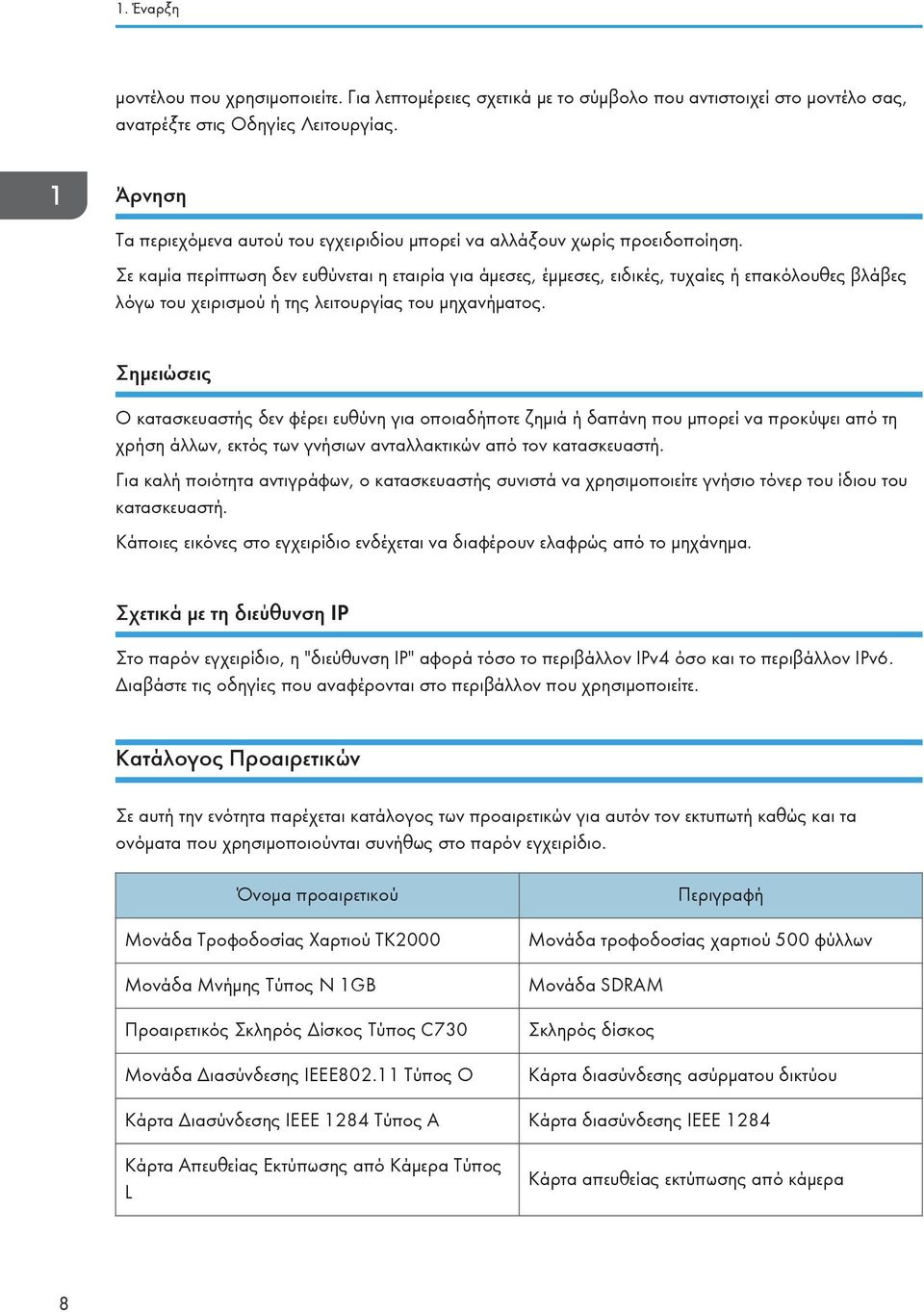

10 1. Έναρξη μοντέλου που χρησιμοποιείτε. Για λεπτομέρειες σχετικά με το σύμβολο που αντιστοιχεί στο μοντέλο σας, ανατρέξτε στις Οδηγίες Λειτουργίας. Άρνηση Τα περιεχόμενα αυτού του εγχειριδίου μπορεί να αλλάξουν χωρίς προειδοποίηση. Σε καμία περίπτωση δεν ευθύνεται η εταιρία για άμεσες, έμμεσες, ειδικές, τυχαίες ή επακόλουθες βλάβες λόγω του χειρισμού ή της λειτουργίας του μηχανήματος. Σημειώσεις Ο κατασκευαστής δεν φέρει ευθύνη για οποιαδήποτε ζημιά ή δαπάνη που μπορεί να προκύψει από τη χρήση άλλων, εκτός των γνήσιων ανταλλακτικών από τον κατασκευαστή. Για καλή ποιότητα αντιγράφων, ο κατασκευαστής συνιστά να χρησιμοποιείτε γνήσιο τόνερ του ίδιου του κατασκευαστή. Κάποιες εικόνες στο εγχειρίδιο ενδέχεται να διαφέρουν ελαφρώς από το μηχάνημα. Σχετικά με τη διεύθυνση IP Στο παρόν εγχειρίδιο, η "διεύθυνση IP" αφορά τόσο το περιβάλλον IPv4 όσο και το περιβάλλον IPv6. Διαβάστε τις οδηγίες που αναφέρονται στο περιβάλλον που χρησιμοποιείτε. Κατάλογος Προαιρετικών Σε αυτή την ενότητα παρέχεται κατάλογος των προαιρετικών για αυτόν τον εκτυπωτή καθώς και τα ονόματα που χρησιμοποιούνται συνήθως στο παρόν εγχειρίδιο. Όνομα προαιρετικού Μονάδα Τροφοδοσίας Χαρτιού ΤΚ2000 Μονάδα Μνήμης Τύπος Ν 1GB Προαιρετικός Σκληρός Δίσκος Τύπος C730 Μονάδα Διασύνδεσης IEEE Τύπος Ο Περιγραφή Μονάδα τροφοδοσίας χαρτιού 500 φύλλων Μονάδα SDRAM Σκληρός δίσκος Κάρτα διασύνδεσης ασύρματου δικτύου Κάρτα Διασύνδεσης IEEE 1284 Τύπος A Κάρτα διασύνδεσης IEEE 1284 Κάρτα Απευθείας Εκτύπωσης από Κάμερα Τύπος L Κάρτα απευθείας εκτύπωσης από κάμερα 8

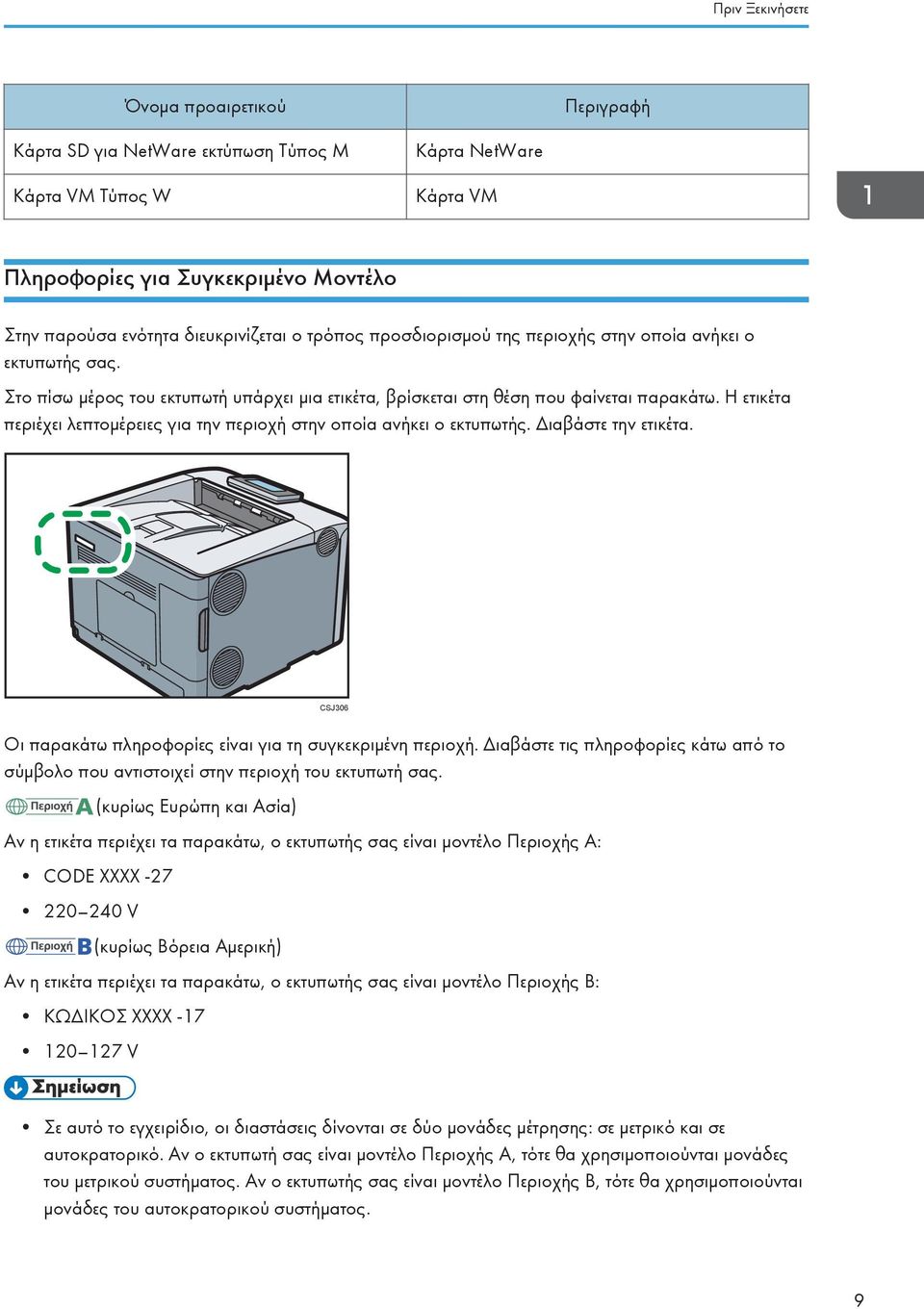

11 Πριν Ξεκινήσετε Όνομα προαιρετικού Περιγραφή Κάρτα SD για NetWare εκτύπωση Τύπος Μ Κάρτα VM Τύπος W Κάρτα NetWare Κάρτα VM Πληροφορίες για Συγκεκριμένο Μοντέλο Στην παρούσα ενότητα διευκρινίζεται ο τρόπος προσδιορισμού της περιοχής στην οποία ανήκει ο εκτυπωτής σας. Στο πίσω μέρος του εκτυπωτή υπάρχει μια ετικέτα, βρίσκεται στη θέση που φαίνεται παρακάτω. Η ετικέτα περιέχει λεπτομέρειες για την περιοχή στην οποία ανήκει ο εκτυπωτής. Διαβάστε την ετικέτα. CSJ306 Οι παρακάτω πληροφορίες είναι για τη συγκεκριμένη περιοχή. Διαβάστε τις πληροφορίες κάτω από το σύμβολο που αντιστοιχεί στην περιοχή του εκτυπωτή σας. (κυρίως Ευρώπη και Ασία) Αν η ετικέτα περιέχει τα παρακάτω, ο εκτυπωτής σας είναι μοντέλο Περιοχής Α: CODE XXXX V (κυρίως Βόρεια Αμερική) Αν η ετικέτα περιέχει τα παρακάτω, ο εκτυπωτής σας είναι μοντέλο Περιοχής Β: ΚΩΔΙΚΟΣ XXXX V Σε αυτό το εγχειρίδιο, οι διαστάσεις δίνονται σε δύο μονάδες μέτρησης: σε μετρικό και σε αυτοκρατορικό. Αν ο εκτυπωτή σας είναι μοντέλο Περιοχής Α, τότε θα χρησιμοποιούνται μονάδες του μετρικού συστήματος. Αν ο εκτυπωτής σας είναι μοντέλο Περιοχής Β, τότε θα χρησιμοποιούνται μονάδες του αυτοκρατορικού συστήματος. 9

12 1. Έναρξη Οδηγός για Ονόματα και Λειτουργίες Εξαρτημάτων Οδηγός Εξαρτημάτων Μην φράζετε τις οπές εξαερισμού τοποθετώντας αντικείμενα κοντά ή μπροστά από αυτές. Αν υπερθερμανθεί ο εκτυπωτής, ίσως προκύψει δυσλειτουργία. Μπροστινή όψη CSJ Πάνω καπάκι Ανοίξτε αυτό το καπάκι για να αντικαταστήσετε το τόνερ ή τη μαύρη μονάδα τυμπάνου/έγχρωμες μονάδες τυμπάνου. 2. Βασικός δίσκος τροφοδοσίας Οι εκτυπώσεις στοιβάζονται εδώ με την εκτυπωμένη πλευρά προς τα κάτω. 3. Πίνακας ελέγχου Μπορείτε να ανασηκώσετε την οθόνη με τα χέρια σας. Ρυθμίστε τη γωνία της οθόνης ώστε να βλέπετε καθαρά. 10

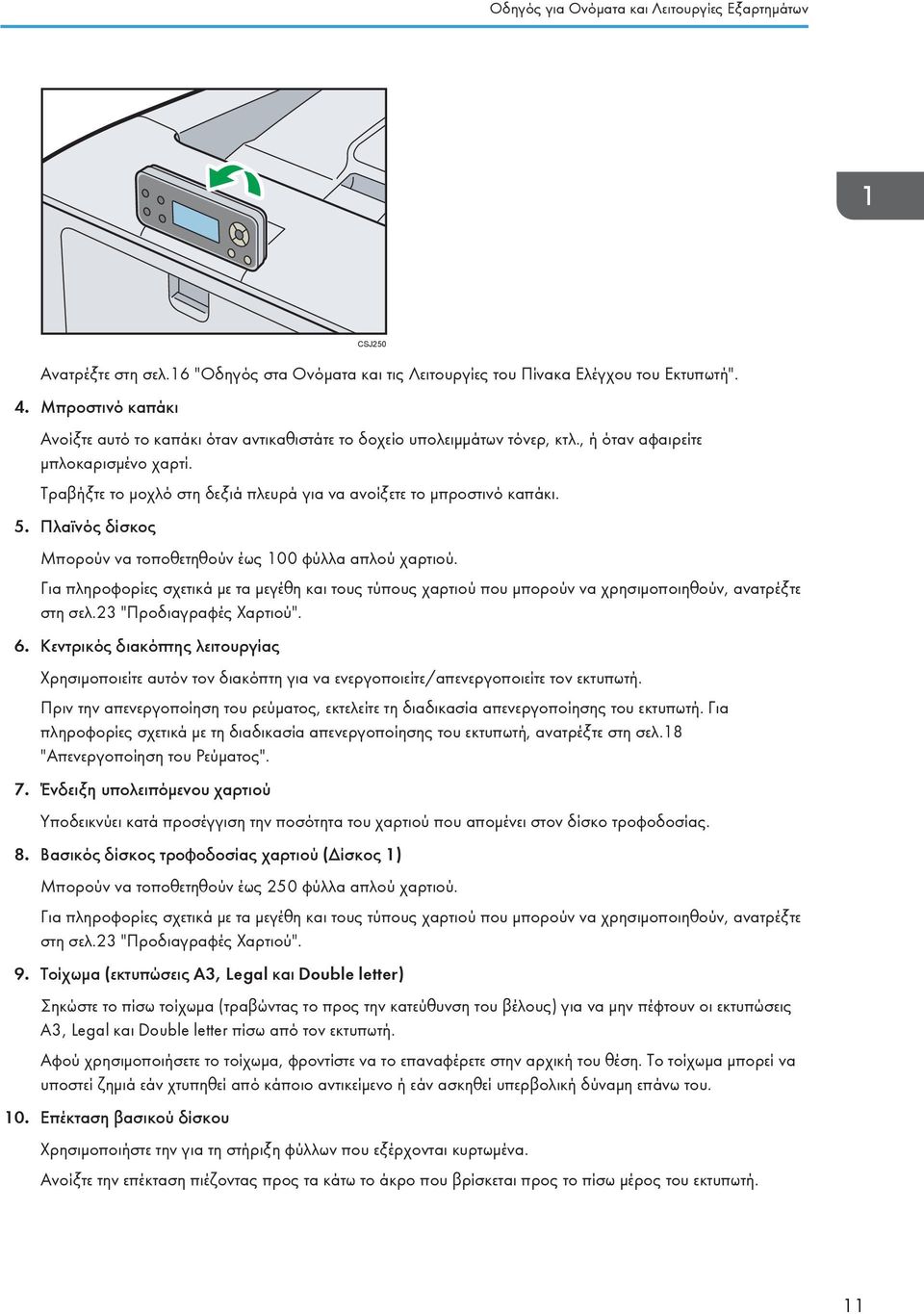

13 Οδηγός για Ονόματα και Λειτουργίες Εξαρτημάτων CSJ250 Ανατρέξτε στη σελ.16 "Οδηγός στα Ονόματα και τις Λειτουργίες του Πίνακα Ελέγχου του Εκτυπωτή". 4. Μπροστινό καπάκι Ανοίξτε αυτό το καπάκι όταν αντικαθιστάτε το δοχείο υπολειμμάτων τόνερ, κτλ., ή όταν αφαιρείτε μπλοκαρισμένο χαρτί. Τραβήξτε το μοχλό στη δεξιά πλευρά για να ανοίξετε το μπροστινό καπάκι. 5. Πλαϊνός δίσκος Μπορούν να τοποθετηθούν έως 100 φύλλα απλού χαρτιού. Για πληροφορίες σχετικά με τα μεγέθη και τους τύπους χαρτιού που μπορούν να χρησιμοποιηθούν, ανατρέξτε στη σελ.23 "Προδιαγραφές Χαρτιού". 6. Κεντρικός διακόπτης λειτουργίας Χρησιμοποιείτε αυτόν τον διακόπτη για να ενεργοποιείτε/απενεργοποιείτε τον εκτυπωτή. Πριν την απενεργοποίηση του ρεύματος, εκτελείτε τη διαδικασία απενεργοποίησης του εκτυπωτή. Για πληροφορίες σχετικά με τη διαδικασία απενεργοποίησης του εκτυπωτή, ανατρέξτε στη σελ.18 "Απενεργοποίηση του Ρεύματος". 7. Ένδειξη υπολειπόμενου χαρτιού Υποδεικνύει κατά προσέγγιση την ποσότητα του χαρτιού που απομένει στον δίσκο τροφοδοσίας. 8. Βασικός δίσκος τροφοδοσίας χαρτιού (Δίσκος 1) Μπορούν να τοποθετηθούν έως 250 φύλλα απλού χαρτιού. Για πληροφορίες σχετικά με τα μεγέθη και τους τύπους χαρτιού που μπορούν να χρησιμοποιηθούν, ανατρέξτε στη σελ.23 "Προδιαγραφές Χαρτιού". 9. Τοίχωμα (εκτυπώσεις A3, Legal και Double letter) Σηκώστε το πίσω τοίχωμα (τραβώντας το προς την κατεύθυνση του βέλους) για να μην πέφτουν οι εκτυπώσεις A3, Legal και Double letter πίσω από τον εκτυπωτή. Αφού χρησιμοποιήσετε το τοίχωμα, φροντίστε να το επαναφέρετε στην αρχική του θέση. Το τοίχωμα μπορεί να υποστεί ζημιά εάν χτυπηθεί από κάποιο αντικείμενο ή εάν ασκηθεί υπερβολική δύναμη επάνω του. 10. Επέκταση βασικού δίσκου Χρησιμοποιήστε την για τη στήριξη φύλλων που εξέρχονται κυρτωμένα. Ανοίξτε την επέκταση πιέζοντας προς τα κάτω το άκρο που βρίσκεται προς το πίσω μέρος του εκτυπωτή. 11

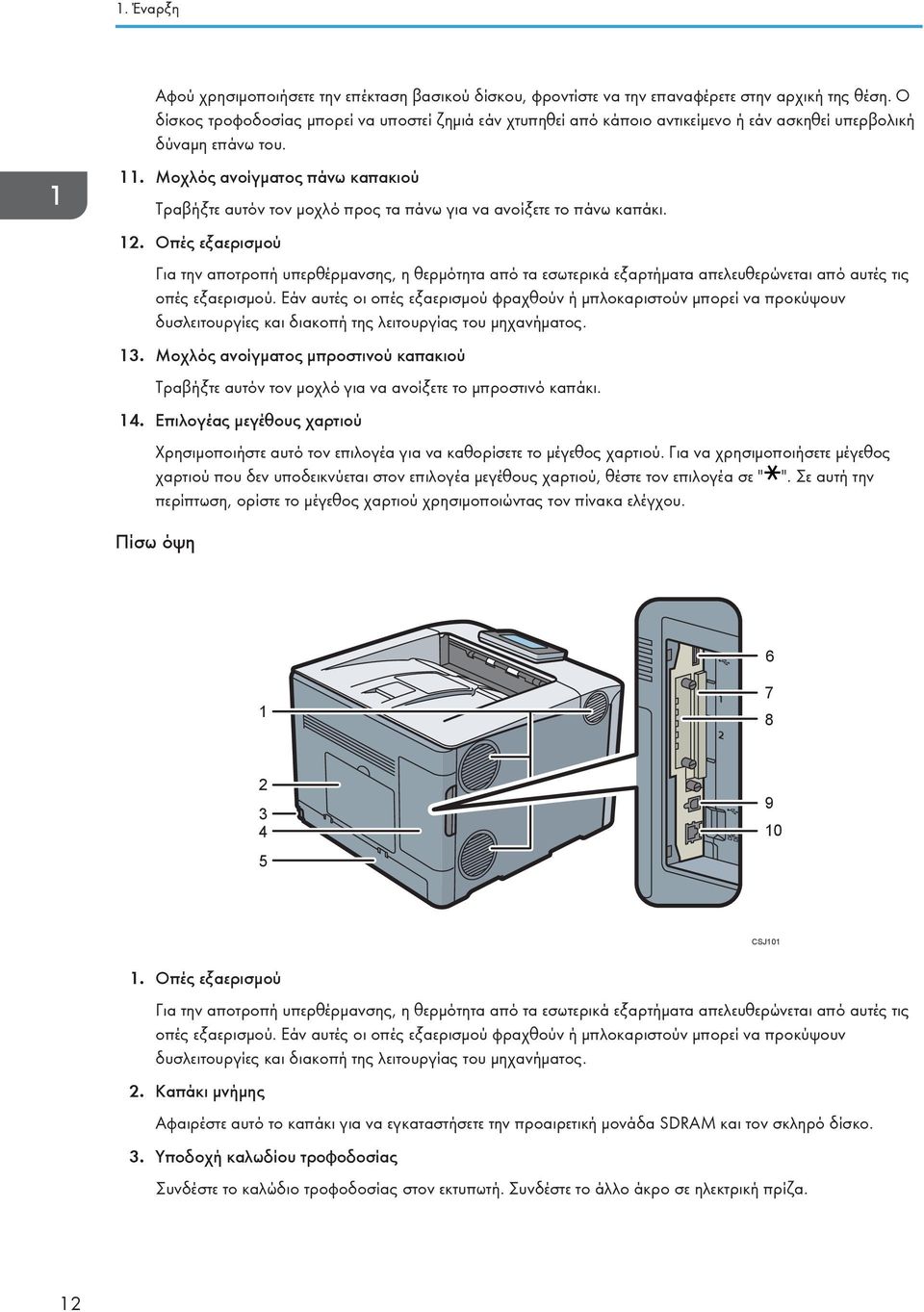

14 1. Έναρξη Αφού χρησιμοποιήσετε την επέκταση βασικού δίσκου, φροντίστε να την επαναφέρετε στην αρχική της θέση. Ο δίσκος τροφοδοσίας μπορεί να υποστεί ζημιά εάν χτυπηθεί από κάποιο αντικείμενο ή εάν ασκηθεί υπερβολική δύναμη επάνω του. 11. Μοχλός ανοίγματος πάνω καπακιού Τραβήξτε αυτόν τον μοχλό προς τα πάνω για να ανοίξετε το πάνω καπάκι. 12. Οπές εξαερισμού Για την αποτροπή υπερθέρμανσης, η θερμότητα από τα εσωτερικά εξαρτήματα απελευθερώνεται από αυτές τις οπές εξαερισμού. Εάν αυτές οι οπές εξαερισμού φραχθούν ή μπλοκαριστούν μπορεί να προκύψουν δυσλειτουργίες και διακοπή της λειτουργίας του μηχανήματος. 13. Μοχλός ανοίγματος μπροστινού καπακιού Τραβήξτε αυτόν τον μοχλό για να ανοίξετε το μπροστινό καπάκι. 14. Επιλογέας μεγέθους χαρτιού Χρησιμοποιήστε αυτό τον επιλογέα για να καθορίσετε το μέγεθος χαρτιού. Για να χρησιμοποιήσετε μέγεθος χαρτιού που δεν υποδεικνύεται στον επιλογέα μεγέθους χαρτιού, θέστε τον επιλογέα σε " ". Σε αυτή την περίπτωση, ορίστε το μέγεθος χαρτιού χρησιμοποιώντας τον πίνακα ελέγχου. Πίσω όψη CSJ Οπές εξαερισμού Για την αποτροπή υπερθέρμανσης, η θερμότητα από τα εσωτερικά εξαρτήματα απελευθερώνεται από αυτές τις οπές εξαερισμού. Εάν αυτές οι οπές εξαερισμού φραχθούν ή μπλοκαριστούν μπορεί να προκύψουν δυσλειτουργίες και διακοπή της λειτουργίας του μηχανήματος. 2. Καπάκι μνήμης Αφαιρέστε αυτό το καπάκι για να εγκαταστήσετε την προαιρετική μονάδα SDRAM και τον σκληρό δίσκο. 3. Υποδοχή καλωδίου τροφοδοσίας Συνδέστε το καλώδιο τροφοδοσίας στον εκτυπωτή. Συνδέστε το άλλο άκρο σε ηλεκτρική πρίζα. 12

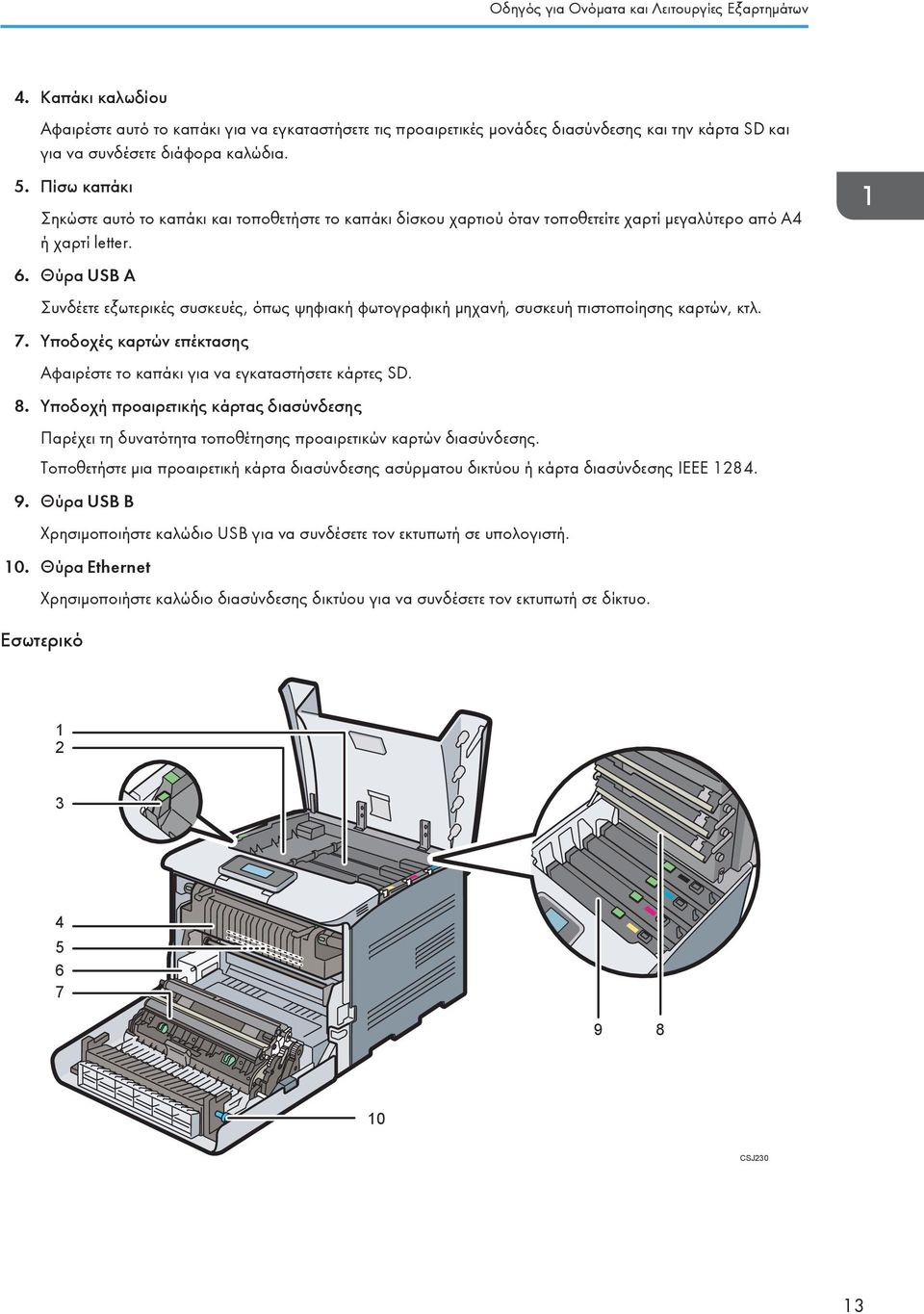

15 Οδηγός για Ονόματα και Λειτουργίες Εξαρτημάτων 4. Καπάκι καλωδίου Αφαιρέστε αυτό το καπάκι για να εγκαταστήσετε τις προαιρετικές μονάδες διασύνδεσης και την κάρτα SD και για να συνδέσετε διάφορα καλώδια. 5. Πίσω καπάκι Σηκώστε αυτό το καπάκι και τοποθετήστε το καπάκι δίσκου χαρτιού όταν τοποθετείτε χαρτί μεγαλύτερο από A4 ή χαρτί letter. 6. Θύρα USB A Συνδέετε εξωτερικές συσκευές, όπως ψηφιακή φωτογραφική μηχανή, συσκευή πιστοποίησης καρτών, κτλ. 7. Υποδοχές καρτών επέκτασης Αφαιρέστε το καπάκι για να εγκαταστήσετε κάρτες SD. 8. Υποδοχή προαιρετικής κάρτας διασύνδεσης Παρέχει τη δυνατότητα τοποθέτησης προαιρετικών καρτών διασύνδεσης. Τοποθετήστε μια προαιρετική κάρτα διασύνδεσης ασύρματου δικτύου ή κάρτα διασύνδεσης IEEE Θύρα USB B Χρησιμοποιήστε καλώδιο USB για να συνδέσετε τον εκτυπωτή σε υπολογιστή. 10. Θύρα Ethernet Χρησιμοποιήστε καλώδιο διασύνδεσης δικτύου για να συνδέσετε τον εκτυπωτή σε δίκτυο. Εσωτερικό CSJ230 13

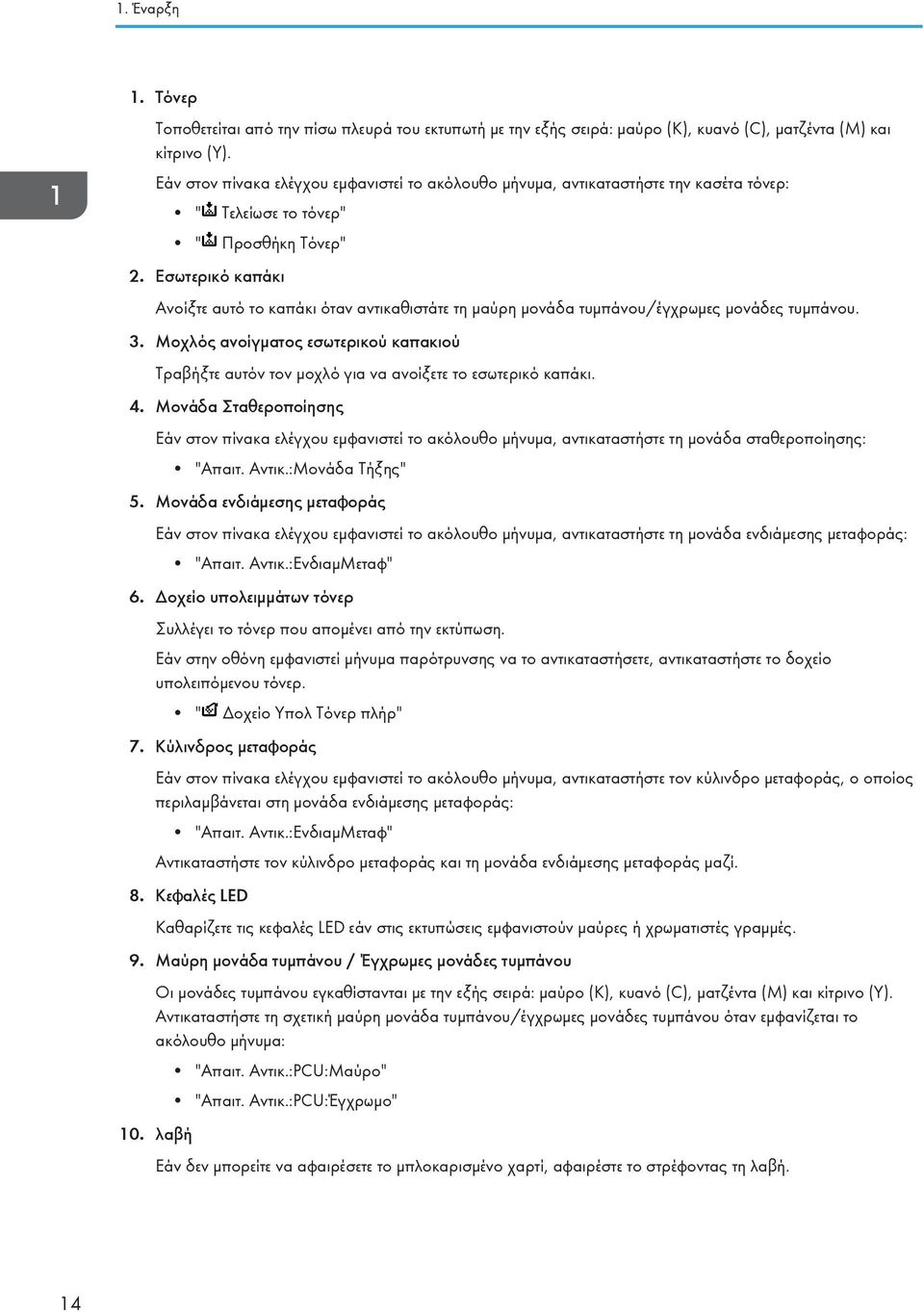

16 1. Έναρξη 1. Τόνερ Τοποθετείται από την πίσω πλευρά του εκτυπωτή με την εξής σειρά: μαύρο (K), κυανό (C), ματζέντα (M) και κίτρινο (Y). Εάν στον πίνακα ελέγχου εμφανιστεί το ακόλουθο μήνυμα, αντικαταστήστε την κασέτα τόνερ: " Τελείωσε το τόνερ" " Προσθήκη Τόνερ" 2. Εσωτερικό καπάκι Ανοίξτε αυτό το καπάκι όταν αντικαθιστάτε τη μαύρη μονάδα τυμπάνου/έγχρωμες μονάδες τυμπάνου. 3. Μοχλός ανοίγματος εσωτερικού καπακιού Τραβήξτε αυτόν τον μοχλό για να ανοίξετε το εσωτερικό καπάκι. 4. Μονάδα Σταθεροποίησης Εάν στον πίνακα ελέγχου εμφανιστεί το ακόλουθο μήνυμα, αντικαταστήστε τη μονάδα σταθεροποίησης: "Απαιτ. Αντικ.:Μονάδα Τήξης" 5. Μονάδα ενδιάμεσης μεταφοράς Εάν στον πίνακα ελέγχου εμφανιστεί το ακόλουθο μήνυμα, αντικαταστήστε τη μονάδα ενδιάμεσης μεταφοράς: "Απαιτ. Αντικ.:ΕνδιαμΜεταφ" 6. Δοχείο υπολειμμάτων τόνερ Συλλέγει το τόνερ που απομένει από την εκτύπωση. Εάν στην οθόνη εμφανιστεί μήνυμα παρότρυνσης να το αντικαταστήσετε, αντικαταστήστε το δοχείο υπολειπόμενου τόνερ. " Δοχείο Υπολ Τόνερ πλήρ" 7. Κύλινδρος μεταφοράς Εάν στον πίνακα ελέγχου εμφανιστεί το ακόλουθο μήνυμα, αντικαταστήστε τον κύλινδρο μεταφοράς, ο οποίος περιλαμβάνεται στη μονάδα ενδιάμεσης μεταφοράς: "Απαιτ. Αντικ.:ΕνδιαμΜεταφ" Αντικαταστήστε τον κύλινδρο μεταφοράς και τη μονάδα ενδιάμεσης μεταφοράς μαζί. 8. Κεφαλές LED Καθαρίζετε τις κεφαλές LED εάν στις εκτυπώσεις εμφανιστούν μαύρες ή χρωματιστές γραμμές. 9. Μαύρη μονάδα τυμπάνου / Έγχρωμες μονάδες τυμπάνου Οι μονάδες τυμπάνου εγκαθίστανται με την εξής σειρά: μαύρο (K), κυανό (C), ματζέντα (M) και κίτρινο (Υ). Αντικαταστήστε τη σχετική μαύρη μονάδα τυμπάνου/έγχρωμες μονάδες τυμπάνου όταν εμφανίζεται το ακόλουθο μήνυμα: 10. λαβή "Απαιτ. Αντικ.:PCU:Μαύρο" "Απαιτ. Αντικ.:PCU:Έγχρωμο" Εάν δεν μπορείτε να αφαιρέσετε το μπλοκαρισμένο χαρτί, αφαιρέστε το στρέφοντας τη λαβή. 14

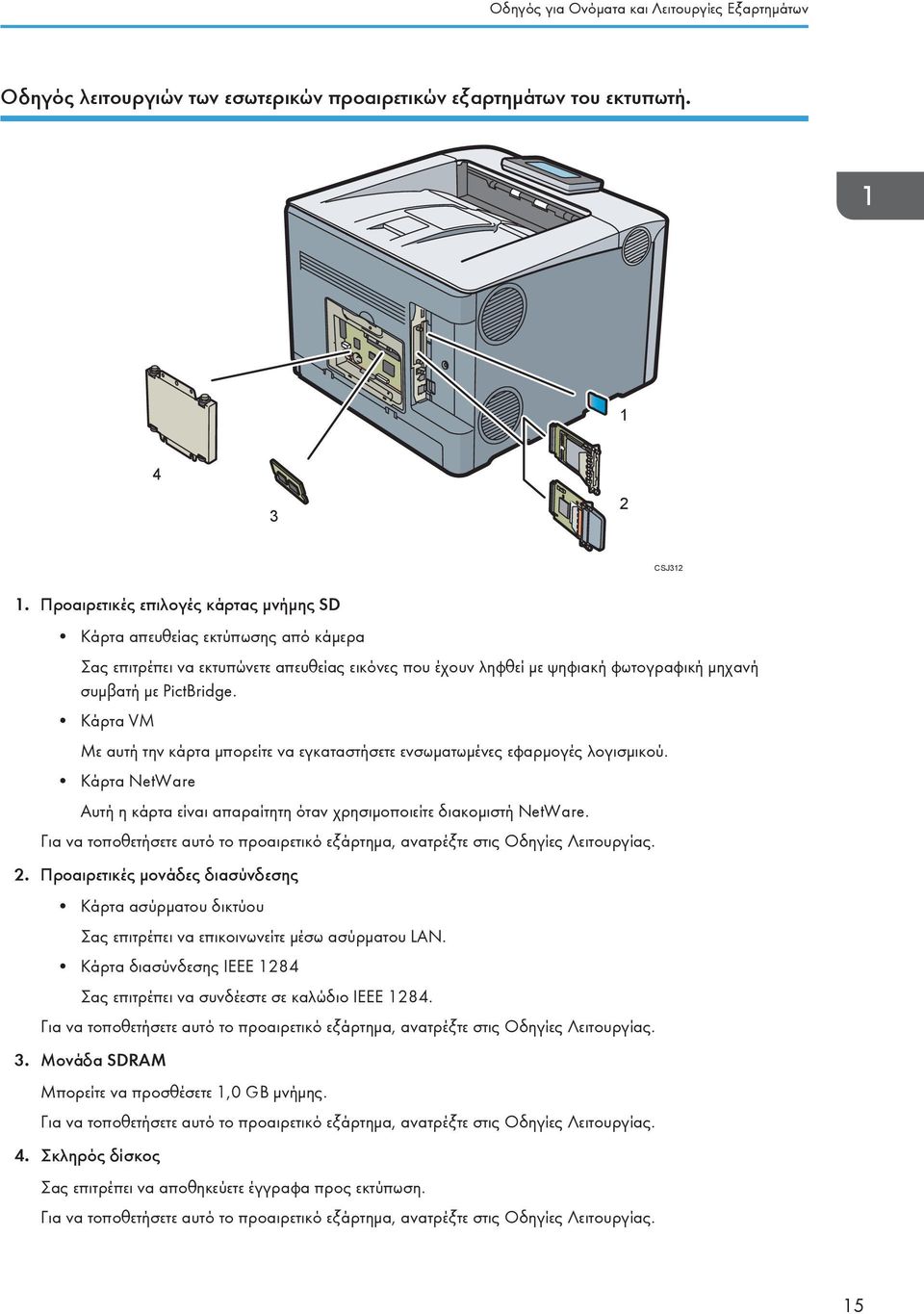

17 Οδηγός για Ονόματα και Λειτουργίες Εξαρτημάτων Οδηγός λειτουργιών των εσωτερικών προαιρετικών εξαρτημάτων του εκτυπωτή CSJ Προαιρετικές επιλογές κάρτας μνήμης SD Κάρτα απευθείας εκτύπωσης από κάμερα Σας επιτρέπει να εκτυπώνετε απευθείας εικόνες που έχουν ληφθεί με ψηφιακή φωτογραφική μηχανή συμβατή με PictBridge. Κάρτα VM Με αυτή την κάρτα μπορείτε να εγκαταστήσετε ενσωματωμένες εφαρμογές λογισμικού. Κάρτα NetWare Αυτή η κάρτα είναι απαραίτητη όταν χρησιμοποιείτε διακομιστή NetWare. Για να τοποθετήσετε αυτό το προαιρετικό εξάρτημα, ανατρέξτε στις Οδηγίες Λειτουργίας. 2. Προαιρετικές μονάδες διασύνδεσης Κάρτα ασύρματου δικτύου Σας επιτρέπει να επικοινωνείτε μέσω ασύρματου LAN. Κάρτα διασύνδεσης IEEE 1284 Σας επιτρέπει να συνδέεστε σε καλώδιο IEEE Για να τοποθετήσετε αυτό το προαιρετικό εξάρτημα, ανατρέξτε στις Οδηγίες Λειτουργίας. 3. Μονάδα SDRAM Μπορείτε να προσθέσετε 1,0 GB μνήμης. Για να τοποθετήσετε αυτό το προαιρετικό εξάρτημα, ανατρέξτε στις Οδηγίες Λειτουργίας. 4. Σκληρός δίσκος Σας επιτρέπει να αποθηκεύετε έγγραφα προς εκτύπωση. Για να τοποθετήσετε αυτό το προαιρετικό εξάρτημα, ανατρέξτε στις Οδηγίες Λειτουργίας. 15

18 1. Έναρξη Εάν επιθυμείτε να χρησιμοποιήσετε δύο ή περισσότερες κάρτες SD που μπορούν να εισαχθούν στην ίδια υποδοχή, επικοινωνήστε με τον αντιπρόσωπο πωλήσεων. Οδηγός στα Ονόματα και τις Λειτουργίες του Πίνακα Ελέγχου του Εκτυπωτή Σε αυτή την απεικόνιση παρουσιάζεται ο πίνακας ελέγχου του εκτυπωτή CSJ Πλήκτρο [Job Reset] Όταν ο εκτυπωτής είναι online, πιέστε αυτό το πλήκτρο για να ακυρώσετε μια εργασία εκτύπωσης που βρίσκεται σε εξέλιξη. 2. Αισθητήρας φωτός Ο αισθητήρας που ανιχνεύει το επίπεδο φωτός του περιβάλλοντος όταν έχει ενεργοποιηθεί η λειτουργία Αισθητήρα Νυκτός ECO. 3. Πλήκτρο [Switch Functions] Πατήστε αυτό το πλήκτρο για αλλαγή μεταξύ της οθόνης λειτουργίας της λειτουργίας εκτυπωτή και των οθονών λειτουργίας των τρέχουσων εκτεταμένων λειτουργιών. 4. Οθόνη Εμφανίζει την τρέχουσα κατάσταση του εκτυπωτή και τα μηνύματα σφάλματος. Όταν ο εκτυπωτής μεταβαίνει στη λειτουργία εξοικονόμησης ενέργειας ο πίσω φωτισμός σβήνει. Για λεπτομέρειες σχετικά με τη λειτουργία εξοικονόμησης ενέργειας, ανατρέξτε στη σελ.19 "Εξοικονόμηση Ενέργειας". 5. Πλήκτρα κύλισης Πατήστε αυτά τα πλήκτρα για να μετακινήσετε τον κέρσορα σε κάθε κατεύθυνση. Όταν σε αυτό το εγχειρίδιο εμφανίζονται τα πλήκτρα [ ] [ ] [ ] [ ], πατήστε το πλήκτρο κύλισης με την ίδια κατεύθυνση. 16

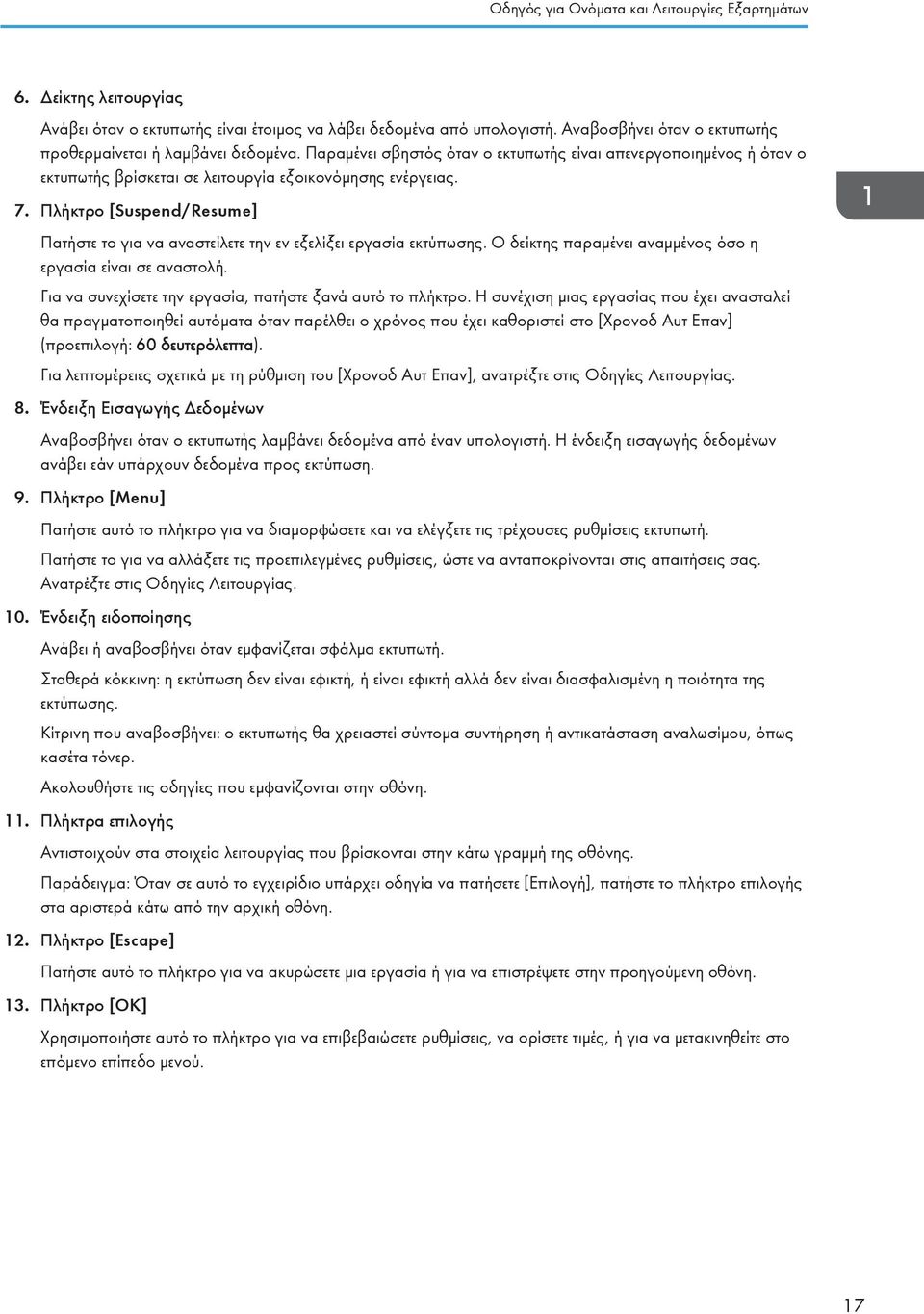

19 Οδηγός για Ονόματα και Λειτουργίες Εξαρτημάτων 6. Δείκτης λειτουργίας Ανάβει όταν ο εκτυπωτής είναι έτοιμος να λάβει δεδομένα από υπολογιστή. Αναβοσβήνει όταν ο εκτυπωτής προθερμαίνεται ή λαμβάνει δεδομένα. Παραμένει σβηστός όταν ο εκτυπωτής είναι απενεργοποιημένος ή όταν ο εκτυπωτής βρίσκεται σε λειτουργία εξοικονόμησης ενέργειας. 7. Πλήκτρο [Suspend/Resume] Πατήστε το για να αναστείλετε την εν εξελίξει εργασία εκτύπωσης. Ο δείκτης παραμένει αναμμένος όσο η εργασία είναι σε αναστολή. Για να συνεχίσετε την εργασία, πατήστε ξανά αυτό το πλήκτρο. Η συνέχιση μιας εργασίας που έχει ανασταλεί θα πραγματοποιηθεί αυτόματα όταν παρέλθει ο χρόνος που έχει καθοριστεί στο [Χρονοδ Αυτ Επαν] (προεπιλογή: 60 δευτερόλεπτα). Για λεπτομέρειες σχετικά με τη ρύθμιση του [Χρονοδ Αυτ Επαν], ανατρέξτε στις Οδηγίες Λειτουργίας. 8. Ένδειξη Εισαγωγής Δεδομένων Αναβοσβήνει όταν ο εκτυπωτής λαμβάνει δεδομένα από έναν υπολογιστή. Η ένδειξη εισαγωγής δεδομένων ανάβει εάν υπάρχουν δεδομένα προς εκτύπωση. 9. Πλήκτρο [Menu] Πατήστε αυτό το πλήκτρο για να διαμορφώσετε και να ελέγξετε τις τρέχουσες ρυθμίσεις εκτυπωτή. Πατήστε το για να αλλάξετε τις προεπιλεγμένες ρυθμίσεις, ώστε να ανταποκρίνονται στις απαιτήσεις σας. Ανατρέξτε στις Οδηγίες Λειτουργίας. 10. Ένδειξη ειδοποίησης Ανάβει ή αναβοσβήνει όταν εμφανίζεται σφάλμα εκτυπωτή. Σταθερά κόκκινη: η εκτύπωση δεν είναι εφικτή, ή είναι εφικτή αλλά δεν είναι διασφαλισμένη η ποιότητα της εκτύπωσης. Κίτρινη που αναβοσβήνει: ο εκτυπωτής θα χρειαστεί σύντομα συντήρηση ή αντικατάσταση αναλωσίμου, όπως κασέτα τόνερ. Ακολουθήστε τις οδηγίες που εμφανίζονται στην οθόνη. 11. Πλήκτρα επιλογής Αντιστοιχούν στα στοιχεία λειτουργίας που βρίσκονται στην κάτω γραμμή της οθόνης. Παράδειγμα: Όταν σε αυτό το εγχειρίδιο υπάρχει οδηγία να πατήσετε [Επιλογή], πατήστε το πλήκτρο επιλογής στα αριστερά κάτω από την αρχική οθόνη. 12. Πλήκτρο [Escape] Πατήστε αυτό το πλήκτρο για να ακυρώσετε μια εργασία ή για να επιστρέψετε στην προηγούμενη οθόνη. 13. Πλήκτρο [OK] Χρησιμοποιήστε αυτό το πλήκτρο για να επιβεβαιώσετε ρυθμίσεις, να ορίσετε τιμές, ή για να μετακινηθείτε στο επόμενο επίπεδο μενού. 17

20 1. Έναρξη Ενεργοποίηση/Απενεργοποίηση του Εκτυπωτή Σε αυτή την ενότητα περιγράφεται ο τρόπος ενεργοποίησης/απενεργοποίησης του εκτυπωτή. Ενεργοποίηση του Ρεύματος 1. Βεβαιωθείτε ότι το καλώδιο λειτουργίας είναι καλά συνδεδεμένο στην πρίζα. 2. Πιέστε τον κεντρικό διακόπτη λειτουργίας. CSJ313 Η ένδειξη λειτουργίας ενεργοποιείται. Ο εκτυπωτής μπορεί να παράγει ένα θόρυβο κατά την αρχικοποίηση. Αυτός ο ήχος δεν υποδεικνύει δυσλειτουργία του εκτυπωτή. Απενεργοποίηση του Ρεύματος Κατά την αποσύνδεση του καλωδίου ρεύματος από την πρίζα, πάντα να τραβάτε το βύσμα και όχι το καλώδιο. Αν τραβάτε το καλώδιο μπορεί να σημειωθεί βλάβη σε αυτό. Η χρήση φθαρμένων καλωδίων ρεύματος ενέχει τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας. Μη κρατάτε πατημένο τον κεντρικό διακόπτη λειτουργίας όταν απενεργοποιείτε τον εκτυπωτή. Κατ' αυτόν τον τρόπο απενεργοποιείτε τον εκτυπωτή βεβιασμένα και μπορεί να προκαλέσετε ζημιά στον σκληρό δίσκο και στη μονάδα SDRAM προκαλώντας δυσλειτουργία του εκτυπωτή. Πριν αποσυνδέσετε το βύσμα του καλωδίου ρεύματος, κλείστε τον κεντρικό διακόπτη λειτουργίας και βεβαιωθείτε ότι η ένδειξη της κεντρικής λειτουργίας σβήνει. Σε αντίθετη περίπτωση, υπάρχει κίνδυνος για τον σκληρό δίσκο ή τη μνήμη, με ενδεχόμενο να προκληθούν δυσλειτουργίες. 18

21 Ενεργοποίηση/Απενεργοποίηση του Εκτυπωτή Όσο ο εκτυπωτής βρίσκεται σε λειτουργία, μην τον απενεργοποιείτε. 1. Πιέστε τον κεντρικό διακόπτη λειτουργίας. CSJ313 Η κεντρική τροφοδοσία ρεύματος απενεργοποιείται αυτόματα όταν ολοκληρωθεί η διαδικασία τερματισμού. Εάν η οθόνη απενεργοποίησης δεν σβήνει, επικοινωνήστε με τον αντιπρόσωπο σέρβις. Εξοικονόμηση Ενέργειας Αυτός ο εκτυπωτής διαθέτει τις ακόλουθες λειτουργίες εξοικονόμησης ενέργειας. Λειτουργία Εξοικονόμησης Ενέργειας (Λειτουργία Απενεργοποίησης Μονάδας Σταθεροποίησης) Εάν δεν χρησιμοποιήσετε τον εκτυπωτή για κάποιο χρονικό διάστημα μετά την ολοκλήρωση μιας εργασίας, η οθόνη θα σβήσει και ο εκτυπωτής θα μεταβεί σε λειτουργία Εξοικονόμησης Ενέργειας. Ο εκτυπωτής χρησιμοποιεί λιγότερη ηλεκτρική ενέργεια στη λειτουργία Εξοικονόμησης Ενέργειας. Μπορείτε να αλλάξετε το χρονικό διάστημα αναμονής του εκτυπωτή πριν μεταβεί σε λειτουργία Εξοικονόμησης Ενέργειας στο [Χρονοδ. Λειτ. Απεν. Μον. Σταθεροποίησης]. Για λεπτομέρειες, ανατρέξτε στις Οδηγίες Λειτουργίας. Για έξοδο από τη λειτουργία Εξοικονόμησης Ενέργειας, προβείτε σε μία από τις ακόλουθες ενέργειες: Πιέστε ένα από τα πλήκτρα στον πίνακα ελέγχου (εκτός του πλήκτρου [Switch Functions]) Εκτυπώστε μία εργασία που έχει σταλεί από υπολογιστή Λειτουργία Ύπνου Εάν ο εκτυπωτής παραμείνει ανενεργός για καθορισμένο χρονικό διάστημα μετά τη μετάβασή του σε λειτουργία Εξοικονόμησης Ενέργειας, μεταβαίνει σε λειτουργία Ύπνου για περαιτέρω μείωση της κατανάλωσης ρεύματος. Ο εκτυπωτής μεταβαίνει επίσης σε λειτουργία Ύπνου όταν: Το χρονικό διάστημα αναμονής πριν ο εκτυπωτής μεταβεί σε λειτουργία Ύπνου ορίζεται στο [Χρονοδ ΛειτΎπνου] Είναι η ημέρα και ώρα που καθορίζονται στο [Εβδομαδιαίος Χρονοδιακόπτης] 19

22 1. Έναρξη Για λεπτομέρειες σχετικά με τη ρύθμιση του [Χρονοδ ΛειτΎπνου] και της επιλογής [Εβδομαδιαίος Χρονοδιακόπτης], ανατρέξτε στις Οδηγίες Λειτουργίας. Για έξοδο από τη λειτουργία Ύπνου, προβείτε σε μία από τις ακόλουθες ενέργειες: Πατήστε ένα από τα πλήκτρα στον πίνακα ελέγχου Εκτυπώστε μία εργασία που έχει σταλεί από υπολογιστή Απενεργοποίηση με τον Αισθητήρα Νυκτός ECO Ο εκτυπωτής εντοπίζει το χαμηλό επίπεδο φωτός του περιβάλλοντος και απενεργοποιείται αυτόματα τη νύχτα. Για λεπτομέρειες σχετικά με τη ρύθμιση του [ECO Night Sensor], ανατρέξτε στις Οδηγίες Λειτουργίας. Οι λειτουργίες εξοικονόμησης ενέργειας δεν θα λειτουργούν όταν: Πραγματοποιείται επικοινωνία με εξωτερικές συσκευές Ο σκληρός δίσκος είναι ενεργός Εμφανίζεται μήνυμα προειδοποίησης Εμφανίζεται το μήνυμα κλήσης του σέρβις Έχει μπλοκάρει χαρτί Τα καπάκια του εκτυπωτή είναι ανοικτά Πραγματοποιείται αναπλήρωση του τόνερ Εμφανίζεται η οθόνη ρυθμίσεων εκτυπωτή Βρίσκεται σε εξέλιξη η καθορισμένη διαδικασία προθέρμανσης Πραγματοποιείται επεξεργασία δεδομένων Έχουν ανασταλεί εργασίες κατά την εκτύπωση Η ένδειξη Εισαγωγής Δεδομένων είναι αναμμένη ή αναβοσβήνει Εμφανίζεται η οθόνη εκτύπωσης δείγματος, κλειδωμένης εκτύπωσης, εκτύπωσης σε αναμονή ή αποθηκευμένης εκτύπωσης Εμφανίζεται η οθόνη ενός εγγράφου που ήταν αποθηκευμένο Ο εκτυπωτής καταναλώνει λιγότερη ενέργεια όταν βρίσκεται σε λειτουργία Ύπνου, αλλά χρειάζεται περισσότερο χρόνο για να ξεκινήσει την εκτύπωση. Εάν έχουν ενεργοποιηθεί δύο ή περισσότερες λειτουργίες εξοικονόμησης ενέργειας, εκτελείται πρώτα η λειτουργία που πληροί τους προκαθορισμένους όρους μετάβασης σε λειτουργία εξοικονόμησης ενέργειας. 20

23 Εμφάνιση των Οθονών Ρύθμισης Εκτυπωτή Εμφάνιση των Οθονών Ρύθμισης Εκτυπωτή Σε αυτή την ενότητα περιγράφεται ο τρόπος εμφάνισης της οθόνης ρύθμισης του εκτυπωτή. Εμφάνιση των Οθονών Ρύθμισης του Εκτυπωτή Μέσω του Πίνακα Ελέγχου Σε αυτή την ενότητα εξηγείται ο τρόπος πρόσβασης στις οθόνες ρύθμισης. Οι οθόνες ρύθμισης σας επιτρέπουν να αλλάζετε ή να ορίζετε τις προεπιλεγμένες ρυθμίσεις. Εάν έχει οριστεί Διαχείρ. Πιστοπ. Διαχειριστή, επικοινωνήστε με τον διαχειριστή σας. 1. Πατήστε το πλήκτρο [Menu]. CSJ Επιλέξτε τις ρυθμίσεις που θέλετε να αλλάξετε. Πατήστε τα πλήκτρα [ ] ή [ ] για να επιλέξετε το επόμενο ή το προηγούμενο στοιχείο. 3. Πατήστε το πλήκτρο [OK]. Όποιες αλλαγές πραγματοποιείτε στις οθόνες ρύθμισης συνεχίζουν να εφαρμόζονται ακόμη και αν κλείσετε τον κεντρικό διακόπτη λειτουργίας. Για να ακυρώσετε τις αλλαγές που έχετε πραγματοποιήσει σε ρυθμίσεις και να επιστρέψετε στην αρχική οθόνη, πατήστε το πλήκτρο [Escape]. Εμφάνιση των Οθονών Ρύθμισης του Εκτυπωτή Μέσω του Προγράμματος Περιήγησης Διαδικτύου. Το Web Image Monitor παρέχει δύο λειτουργίες: λειτουργία επισκέπτη και λειτουργία διαχειριστή. Τα εμφανιζόμενα στοιχεία ενδέχεται να διαφέρουν ανάλογα με τον τύπο εκτυπωτή. 21

24 1. Έναρξη Λειτουργία επισκέπτη Για εισαγωγή σε αυτή τη λειτουργία δεν είναι απαραίτητη η σύνδεση. Στη λειτουργία επισκέπτη μπορείτε να προβάλετε την κατάσταση εκτυπωτή, τις ρυθμίσεις και την κατάσταση εργασιών εκτύπωσης, αλλά δεν μπορείτε να αλλάξετε τις ρυθμίσεις εκτυπωτή. Λειτουργία διαχειριστή Για εισαγωγή σε αυτή τη λειτουργία είναι απαραίτητη η σύνδεση διαχειριστή. Στη λειτουργία διαχειριστή, μπορείτε να διαμορφώσετε διάφορες ρυθμίσεις εκτυπωτή. Εάν εισάγετε διεύθυνση IPv4, μην ξεκινάτε τα τμήματα με μηδέν. Για παράδειγμα, αν η διεύθυνση είναι " ", πρέπει να την πληκτρολογήσετε ως εξής: " ". 1. Ανοίξτε το πρόγραμμα περιήγησης στο Διαδίκτυο. 2. Στη γραμμή διευθύνσεων του προγράμματος περιήγησης, πληκτρολογήστε " IP του εκτυπωτή ή το όνομα host)/". Εμφανίζεται η πάνω σελίδα του Web Image Monitor. Αν το όνομα host του εκτυπωτή έχει καταχωρηθεί σε διακομιστή DNS ή WINS, τότε μπορείτε να το εισάγετε. Όταν ορίζετε SSL (πρωτόκολλο κρυπτογραφημένης επικοινωνίας) στο περιβάλλον όπου ελέγχεται η πιστοποίηση του διακομιστή, πληκτρολογήστε " ΙΡ του εκτυπωτή ή το όνομα host)/". 3. Για να συνδεθείτε στο Web Image Monitor με τη λειτουργία διαχειριστή, κάντε κλικ στο [Σύνδεση] στην πάνω σελίδα. Εμφανίζεται το παράθυρο καταχώρησης του ονόματος χρήστη και του κωδικού σύνδεσης. 4. Εισάγετε το όνομα χρήστη και τον κωδικό σύνδεσης και κατόπιν κάντε κλικ στο [Σύνδεση]. Για λεπτομέρειες σχετικά με το όνομα χρήστη και τον κωδικό σύνδεσης, επικοινωνήστε με τον διαχειριστή σας. Ανάλογα με τη διαμόρφωση του προγράμματος περιήγησης διαδικτύου, το όνομα χρήστη και ο κωδικός σύνδεσης μπορεί να αποθηκευτούν. Εάν δεν επιθυμείτε την αποθήκευσή τους, διαμορφώστε τις ρυθμίσεις του προγράμματος περιήγησης κατά τρόπο ώστε αυτές οι πληροφορίες να μην αποθηκεύονται. 22

25 2. Τοποθέτηση Χαρτιού Σε αυτό το κεφάλαιο περιγράφονται οι διαθέσιμοι δίσκοι για κάθε μέγεθος και τύπο χαρτιού, ενώ εξηγείται και ο τρόπος τοποθέτησης χαρτιού στους δίσκους. Προδιαγραφές Χαρτιού Για να πετύχετε τα αποτελέσματα εκτύπωσης που επιθυμείτε, είναι σημαντικό να επιλέξετε κατάλληλο δίσκο εισόδου ανάλογα με το μέγεθος, τον τύπο και το βάρος του χαρτιού που επιθυμείτε να χρησιμοποιήσετε για την εκτύπωση. Πρέπει επίσης να καθορίσετε το σωστό μέγεθος και τον τύπο χαρτιού μέσω του πίνακα ελέγχου ή του Web Image Monitor, ή/και τον επιλογέα μεγέθους χαρτιού στον δίσκο. Διαδικασία Τοποθέτησης Χαρτιού 1. Ελέγξτε τον δίσκο χαρτιού που είναι διαθέσιμος για το μέγεθος, τον τύπο και το βάρος του χαρτιού που επιθυμείτε να χρησιμοποιήσετε για την εκτύπωση. Για λεπτομέρειες σχετικά με τους διαθέσιμους δίσκους χαρτιού για κάθε μέγεθος χαρτιού, ανατρέξτε στους πίνακες παρακάτω. 2. Αλλάξτε τις ρυθμίσεις μεγέθους και τύπου χαρτιού για τον δίσκο που επιλέξατε. Για να αλλάξετε το μέγεθος και τον τύπο χαρτιού χρησιμοποιήστε τον πίνακα ελέγχου του εκτυπωτή ή το Web Image Monitor. Όταν τοποθετείτε χαρτί στους Δίσκους 1 έως 4, προσαρμόστε τον επιλογέα μεγέθους χαρτιού στους δίσκους. Για λεπτομέρειες σχετικά με την αλλαγή των ρυθμίσεων χαρτιού μέσω του πίνακα ελέγχου, ανατρέξτε στις Οδηγίες Λειτουργίας. 3. Τοποθετήστε χαρτί στον δίσκο. Για λεπτομέρειες σχετικά με την τοποθέτηση χαρτιού, ανατρέξτε στη σελ.30 "Τοποθέτηση Χαρτιού στους Δίσκους Χαρτιού" ή σελ.36 "Τοποθέτηση Χαρτιού στον Πλαϊνό Δίσκο". Για λεπτομέρειες σχετικά με την τοποθέτηση φακέλων, ανατρέξτε στη σελ.40 "Τοποθέτηση Φακέλων". Προδιαγραφές Μεγέθους Χαρτιού Στους ακόλουθους πίνακες παρουσιάζονται τα μεγέθη χαρτιού που μπορούν να τοποθετηθούν σε κάθε δίσκο εισόδου. Στη στήλη "Μέγεθος χαρτιού" παρατίθενται τα ονόματα των μεγεθών χαρτιού και οι διαστάσεις τους σε χιλιοστά και ίντσες. Τα εικονίδια και υποδεικνύουν τον προσανατολισμό του χαρτιού σε σχέση με το σώμα του εκτυπωτή. Τα γράμματα στον πίνακα υποδεικνύουν τα ακόλουθα: A: Επιλέξτε το μέγεθος χαρτιού μέσω του πίνακα ελέγχου. B: Επιλέξτε το μέγεθος χαρτιού χρησιμοποιώντας τον επιλογέα μεγέθους χαρτιού στον δίσκο. C: Ορίστε τον επιλογέα μεγέθους χαρτιού στον δίσκο τροφοδοσίας σε "*" και επιλέξτε το μέγεθος χαρτιού με τον πίνακα ελέγχου. 23
