1 ΤΣΙΑΝΑΚΑΣ ΑΒΕΤΕ ΒΙΟΜΗΧΝΑΙΚΑ ΠΛΑΣΤΙΚΑ ΒΟΛΟΥ 4 ο ΧΛΜ. ΒΟΛΟΥ ΛΑΡΙΣΑΣ, ΒΟΛΟΣ ΤΗΛ FAX

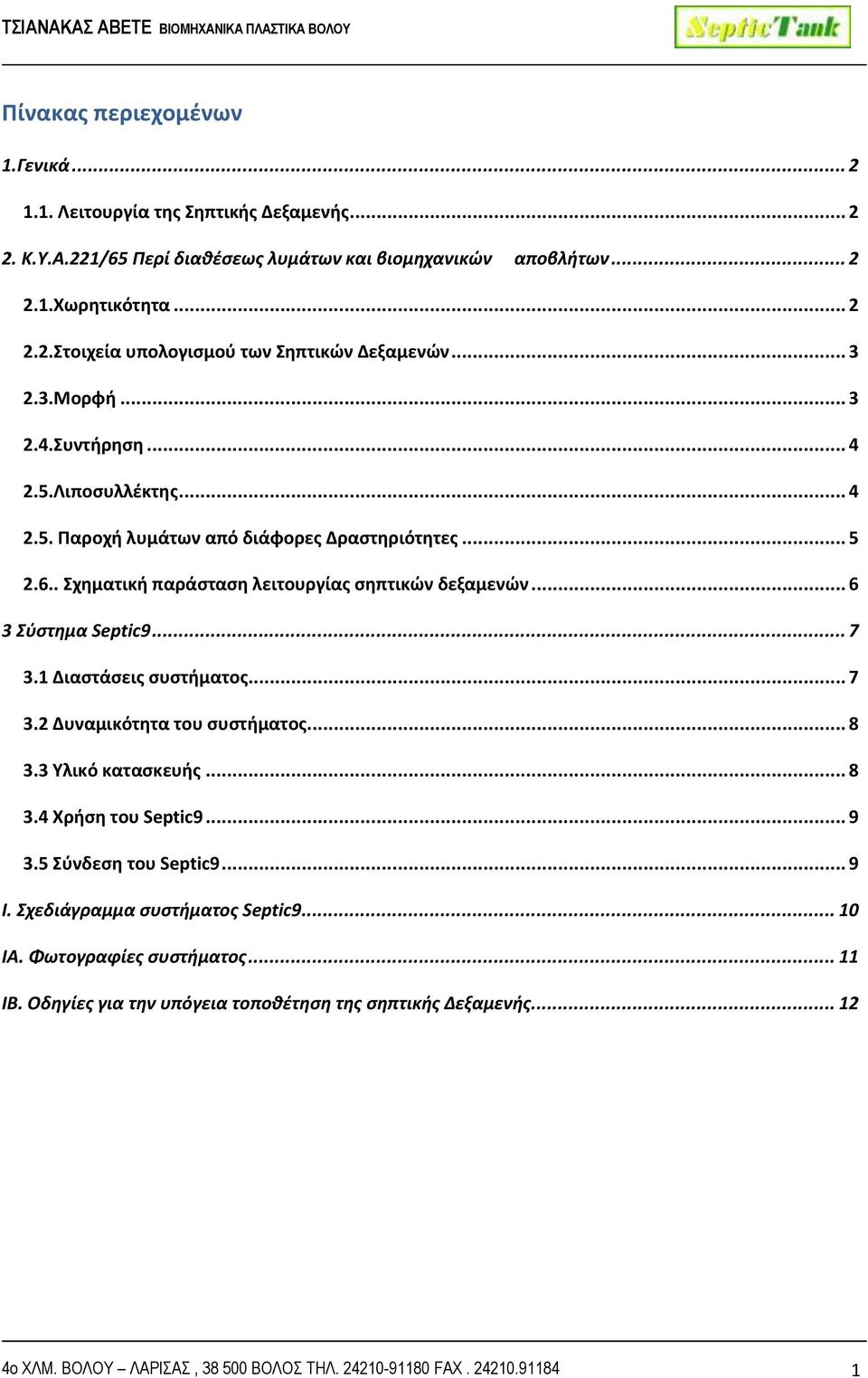

2 Πίνακας περιεχομένων 1.Γενικά Λειτουργία της Σηπτικής Δεξαμενής Κ.Υ.Α.221/65 Περί διαθέσεως λυμάτων και βιομηχανικών αποβλήτων Χωρητικότητα Στοιχεία υπολογισμού των Σηπτικών Δεξαμενών Μορφή Συντήρηση Λιποσυλλέκτης Παροχή λυμάτων από διάφορες Δραστηριότητες Σχηματική παράσταση λειτουργίας σηπτικών δεξαμενών Σύστημα Septic Διαστάσεις συστήματος Δυναμικότητα του συστήματος Υλικό κατασκευής Χρήση του Septic Σύνδεση του Septic Ι. Σχεδιάγραμμα συστήματος Septic ΙΑ. Φωτογραφίες συστήματος ΙΒ. Οδηγίες για την υπόγεια τοποθέτηση της σηπτικής Δεξαμενής ο ΧΛΜ. ΒΟΛΟΥ ΛΑΡΙΣΑΣ, ΒΟΛΟΣ ΤΗΛ FAX

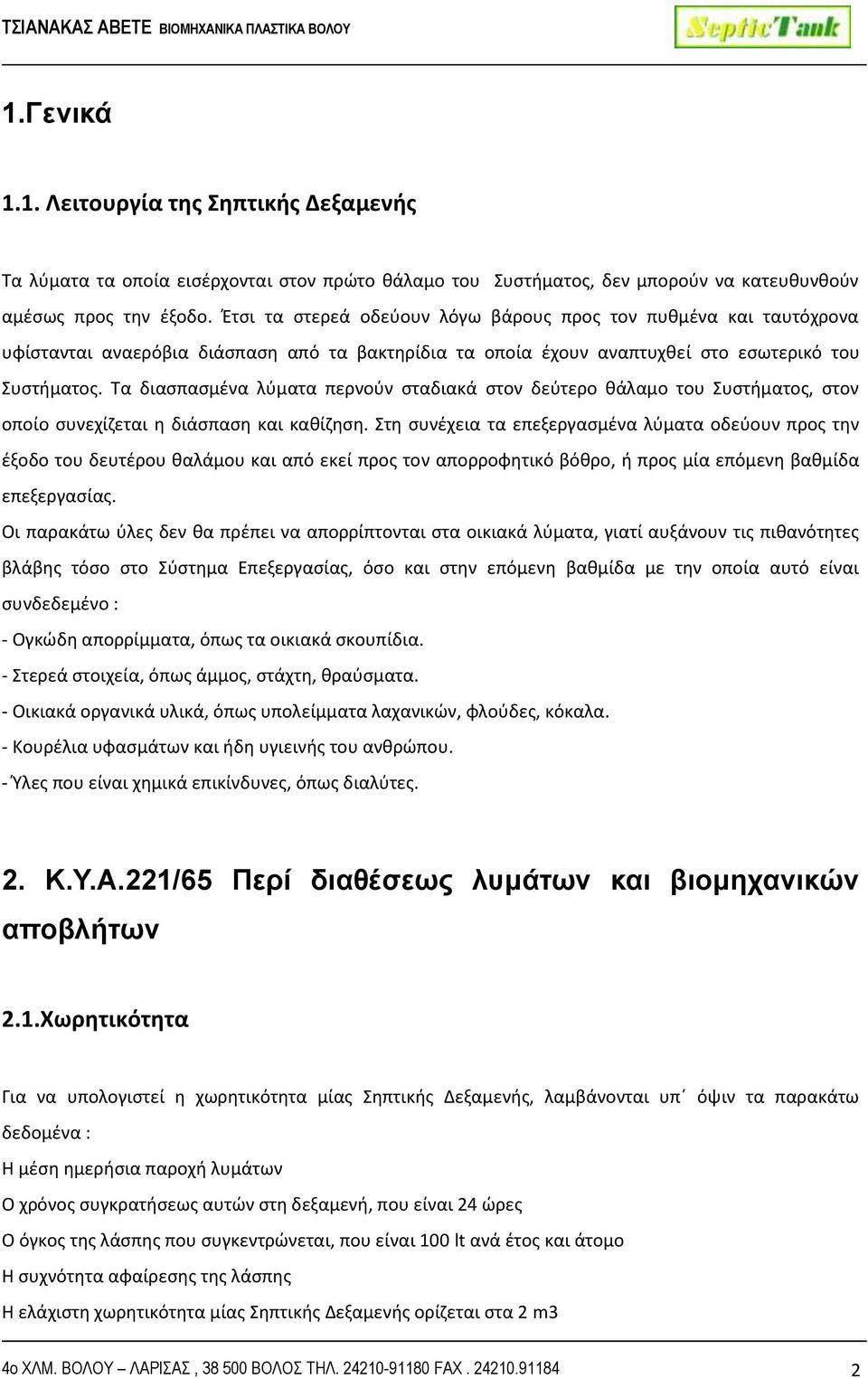

3 1.Γενικά 1.1. Λειτουργία της Σηπτικής Δεξαμενής Τα λύματα τα οποία εισέρχονται στον πρώτο θάλαμο του Συστήματος, δεν μπορούν να κατευθυνθούν αμέσως προς την έξοδο. Έτσι τα στερεά οδεύουν λόγω βάρους προς τον πυθμένα και ταυτόχρονα υφίστανται αναερόβια διάσπαση από τα βακτηρίδια τα οποία έχουν αναπτυχθεί στο εσωτερικό του Συστήματος. Τα διασπασμένα λύματα περνούν σταδιακά στον δεύτερο θάλαμο του Συστήματος, στον οποίο συνεχίζεται η διάσπαση και καθίζηση. Στη συνέχεια τα επεξεργασμένα λύματα οδεύουν προς την έξοδο του δευτέρου θαλάμου και από εκεί προς τον απορροφητικό βόθρο, ή προς μία επόμενη βαθμίδα επεξεργασίας. Οι παρακάτω ύλες δεν θα πρέπει να απορρίπτονται στα οικιακά λύματα, γιατί αυξάνουν τις πιθανότητες βλάβης τόσο στο Σύστημα Επεξεργασίας, όσο και στην επόμενη βαθμίδα με την οποία αυτό είναι συνδεδεμένο : - Ογκώδη απορρίμματα, όπως τα οικιακά σκουπίδια. - Στερεά στοιχεία, όπως άμμος, στάχτη, θραύσματα. - Οικιακά οργανικά υλικά, όπως υπολείμματα λαχανικών, φλούδες, κόκαλα. - Κουρέλια υφασμάτων και ήδη υγιεινής του ανθρώπου. - Ύλες που είναι χημικά επικίνδυνες, όπως διαλύτες. 2. Κ.Υ.Α.221/65 Περί διαθέσεως λυμάτων και βιομηχανικών αποβλήτων 2.1.Χωρητικότητα Για να υπολογιστεί η χωρητικότητα μίας Σηπτικής Δεξαμενής, λαμβάνονται υπ όψιν τα παρακάτω δεδομένα : Η μέση ημερήσια παροχή λυμάτων Ο χρόνος συγκρατήσεως αυτών στη δεξαμενή, που είναι 24 ώρες Ο όγκος της λάσπης που συγκεντρώνεται, που είναι 100 lt ανά έτος και άτομο Η συχνότητα αφαίρεσης της λάσπης Η ελάχιστη χωρητικότητα μίας Σηπτικής Δεξαμενής ορίζεται στα 2 m3 4ο ΧΛΜ. ΒΟΛΟΥ ΛΑΡΙΣΑΣ, ΒΟΛΟΣ ΤΗΛ FAX

4 Όταν η Σηπτική Δεξαμενή έχει περισσότερους από ένα θαλάμους, τότε η χωρητικότητα του πρώτου θαλάμου θα είναι τα 2/3 του συνολικού όγκου και όχι μικρότερη των 2m Στοιχεία υπολογισμού των Σηπτικών Δεξαμενών Χωρητικότητα σε Ανά άτομο Α/Α λίτρα Ελάχιστος χρόνος Είδος Συνολικός Όγκος για Όγκος για εκκένωσης εγκατάστασης όγκος κατανάλωση αποθήκευση λάσπης ανά 24 ώρες λάσπης 1 Κατοικία μέχρι 20 άτομα Δύο χρόνια 2 Πολυκατοικία Ένα έτος 3 Ξενοδοχείο Έξι μήνες 4 Νοσοκομείο Έξι μήνες 5 Σχολείο Έξι μήνες 6 Οικοτροφείο Έξι μήνες 7 Κατασκηνώσεις Έξι μήνες Για την περίπτωση μιας κατοικίας, ο αριθμός των ενοίκων υπολογίζεται 1,5 φορές μεγαλύτερος από των αριθμό των δωματίων της κατοικίας. Στις άλλες περιπτώσεις λαμβάνεται υπ όψιν ο μέγιστος αριθμός των εξυπηρετουμένων ατόμων. 2.3.Μορφή 1. Η Σηπτική Δεξαμενή πρέπει να είναι στεγανή. 2. Η Σηπτική Δεξαμενή διαμορφώνεται κατά τρόπο ώστε τα λύματα να εισέρχονται από το ένα άκρο, να ρέουν αργά και ομοιόμορφα και μετά την καθίζηση να εξέρχονται από το άλλο άκρο. 3. Το μήκος της Σηπτικής Δεξαμενής πρέπει να είναι διπλάσιο μέχρι τριπλάσιο του πλάτους αυτής. 4. Το βάθος των υγρών πρέπει να είναι τουλάχιστον 1,20 m. 4ο ΧΛΜ. ΒΟΛΟΥ ΛΑΡΙΣΑΣ, ΒΟΛΟΣ ΤΗΛ FAX

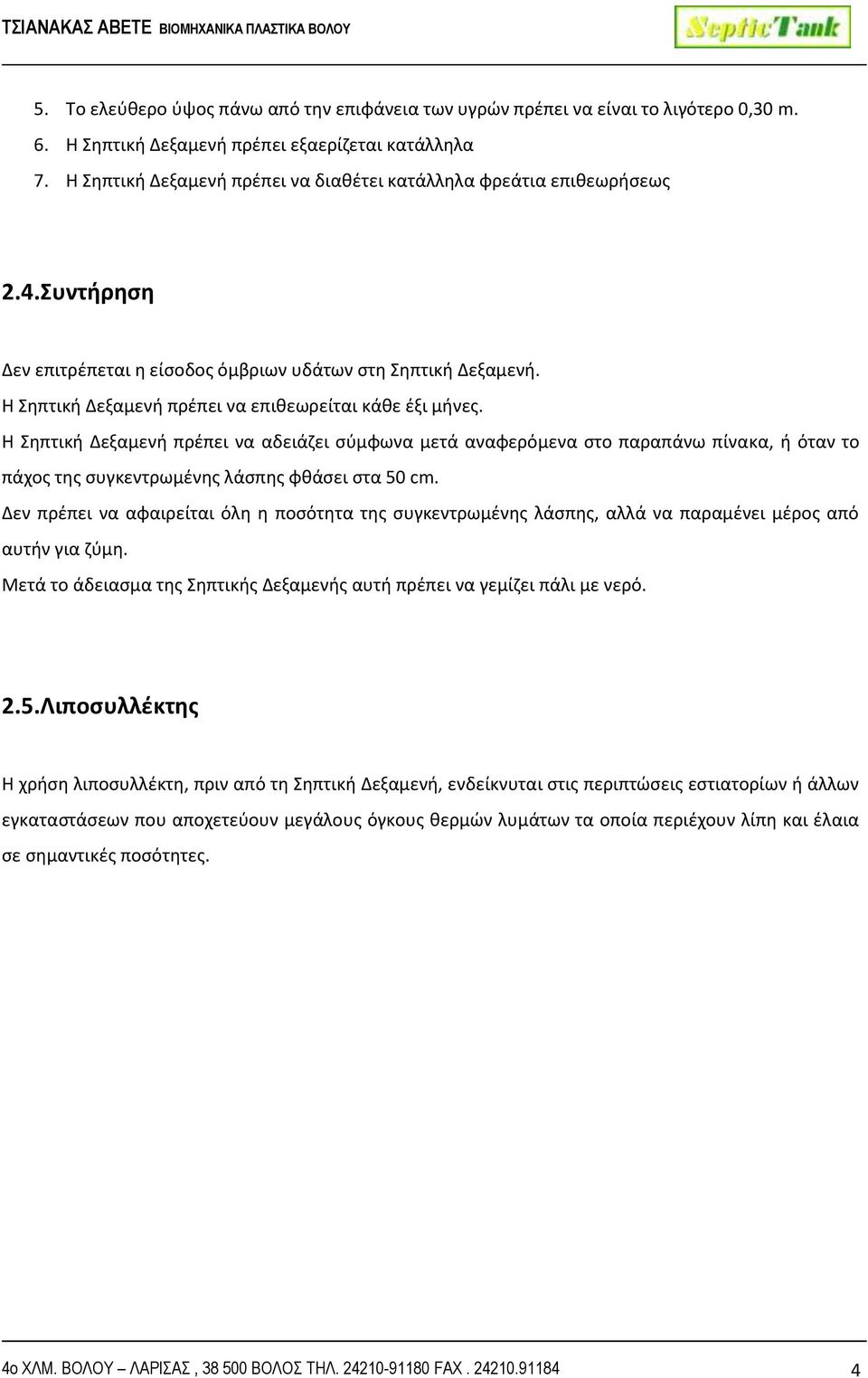

5 5. Το ελεύθερο ύψος πάνω από την επιφάνεια των υγρών πρέπει να είναι το λιγότερο 0,30 m. 6. Η Σηπτική Δεξαμενή πρέπει εξαερίζεται κατάλληλα 7. Η Σηπτική Δεξαμενή πρέπει να διαθέτει κατάλληλα φρεάτια επιθεωρήσεως 2.4.Συντήρηση Δεν επιτρέπεται η είσοδος όμβριων υδάτων στη Σηπτική Δεξαμενή. Η Σηπτική Δεξαμενή πρέπει να επιθεωρείται κάθε έξι μήνες. Η Σηπτική Δεξαμενή πρέπει να αδειάζει σύμφωνα μετά αναφερόμενα στο παραπάνω πίνακα, ή όταν το πάχος της συγκεντρωμένης λάσπης φθάσει στα 50 cm. Δεν πρέπει να αφαιρείται όλη η ποσότητα της συγκεντρωμένης λάσπης, αλλά να παραμένει μέρος από αυτήν για ζύμη. Μετά το άδειασμα της Σηπτικής Δεξαμενής αυτή πρέπει να γεμίζει πάλι με νερό. 2.5.Λιποσυλλέκτης Η χρήση λιποσυλλέκτη, πριν από τη Σηπτική Δεξαμενή, ενδείκνυται στις περιπτώσεις εστιατορίων ή άλλων εγκαταστάσεων που αποχετεύουν μεγάλους όγκους θερμών λυμάτων τα οποία περιέχουν λίπη και έλαια σε σημαντικές ποσότητες. 4ο ΧΛΜ. ΒΟΛΟΥ ΛΑΡΙΣΑΣ, ΒΟΛΟΣ ΤΗΛ FAX

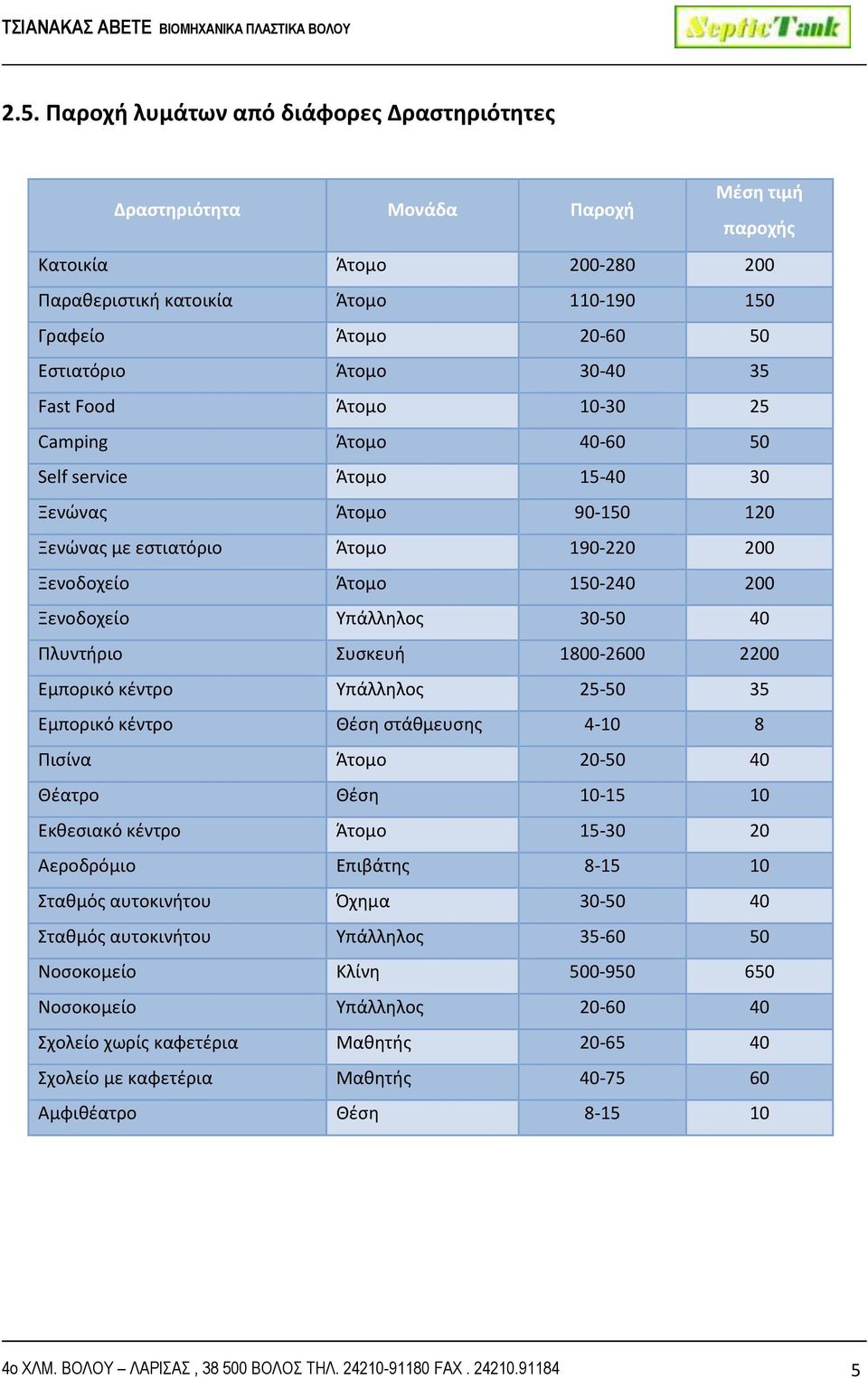

6 2.5. Παροχή λυμάτων από διάφορες Δραστηριότητες Δραστηριότητα Μονάδα Παροχή Μέση τιμή παροχής Κατοικία Άτομο Παραθεριστική κατοικία Άτομο Γραφείο Άτομο Εστιατόριο Άτομο Fast Food Άτομο Camping Άτομο Self service Άτομο Ξενώνας Άτομο Ξενώνας με εστιατόριο Άτομο Ξενοδοχείο Άτομο Ξενοδοχείο Υπάλληλος Πλυντήριο Συσκευή Εμπορικό κέντρο Υπάλληλος Εμπορικό κέντρο Θέση στάθμευσης Πισίνα Άτομο Θέατρο Θέση Εκθεσιακό κέντρο Άτομο Αεροδρόμιο Επιβάτης Σταθμός αυτοκινήτου Όχημα Σταθμός αυτοκινήτου Υπάλληλος Νοσοκομείο Κλίνη Νοσοκομείο Υπάλληλος Σχολείο χωρίς καφετέρια Μαθητής Σχολείο με καφετέρια Μαθητής Αμφιθέατρο Θέση ο ΧΛΜ. ΒΟΛΟΥ ΛΑΡΙΣΑΣ, ΒΟΛΟΣ ΤΗΛ FAX

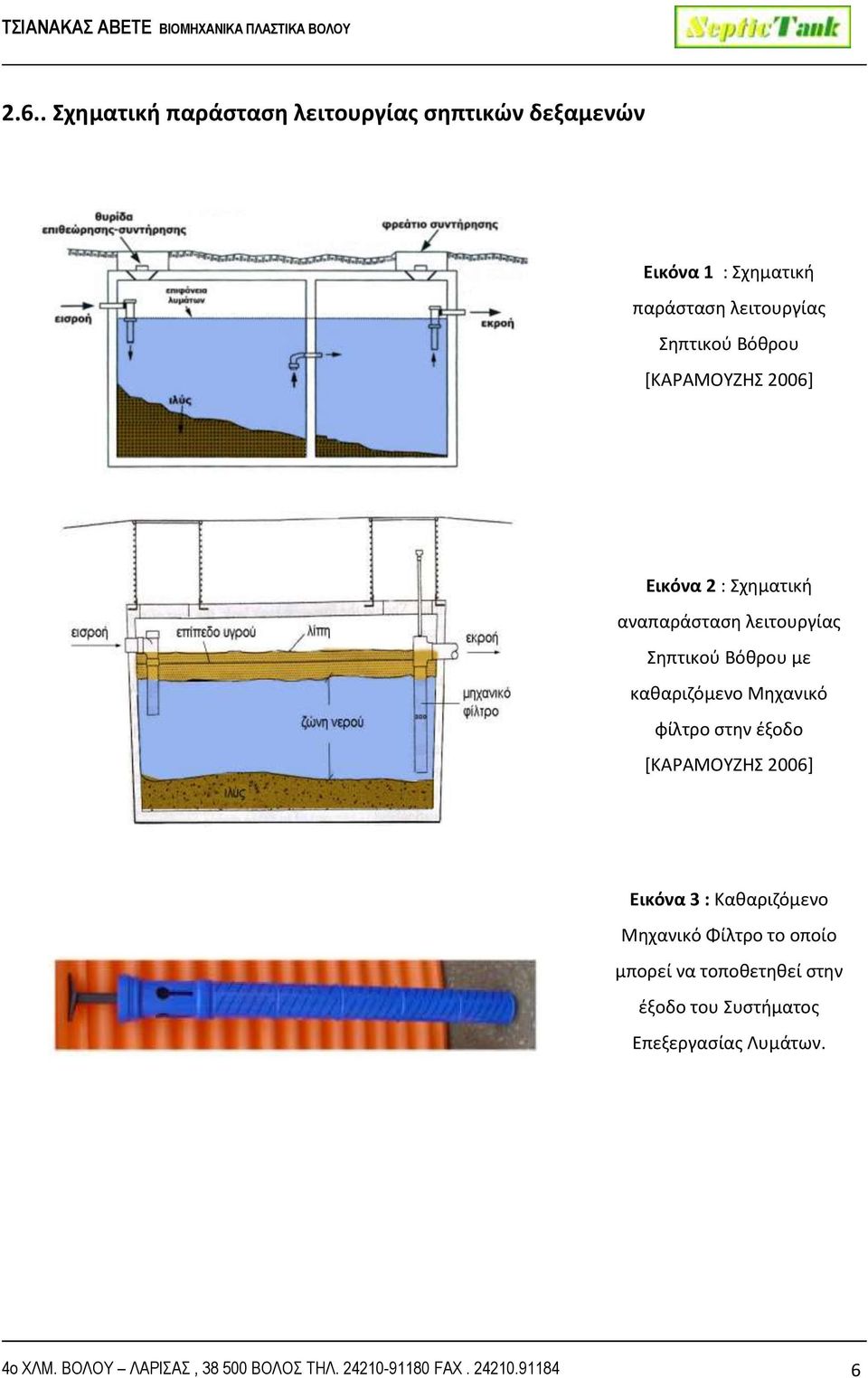

7 2.6.. Σχηματική παράσταση λειτουργίας σηπτικών δεξαμενών Εικόνα 1 : Σχηματική παράσταση λειτουργίας Σηπτικού Βόθρου [ΚΑΡΑΜΟΥΖΗΣ 2006] Εικόνα 2 : Σχηματική αναπαράσταση λειτουργίας Σηπτικού Βόθρου με καθαριζόμενο Μηχανικό φίλτρο στην έξοδο [ΚΑΡΑΜΟΥΖΗΣ 2006] Εικόνα 3 : Καθαριζόμενο Μηχανικό Φίλτρο το οποίο μπορεί να τοποθετηθεί στην έξοδο του Συστήματος Επεξεργασίας Λυμάτων. 4ο ΧΛΜ. ΒΟΛΟΥ ΛΑΡΙΣΑΣ, ΒΟΛΟΣ ΤΗΛ FAX

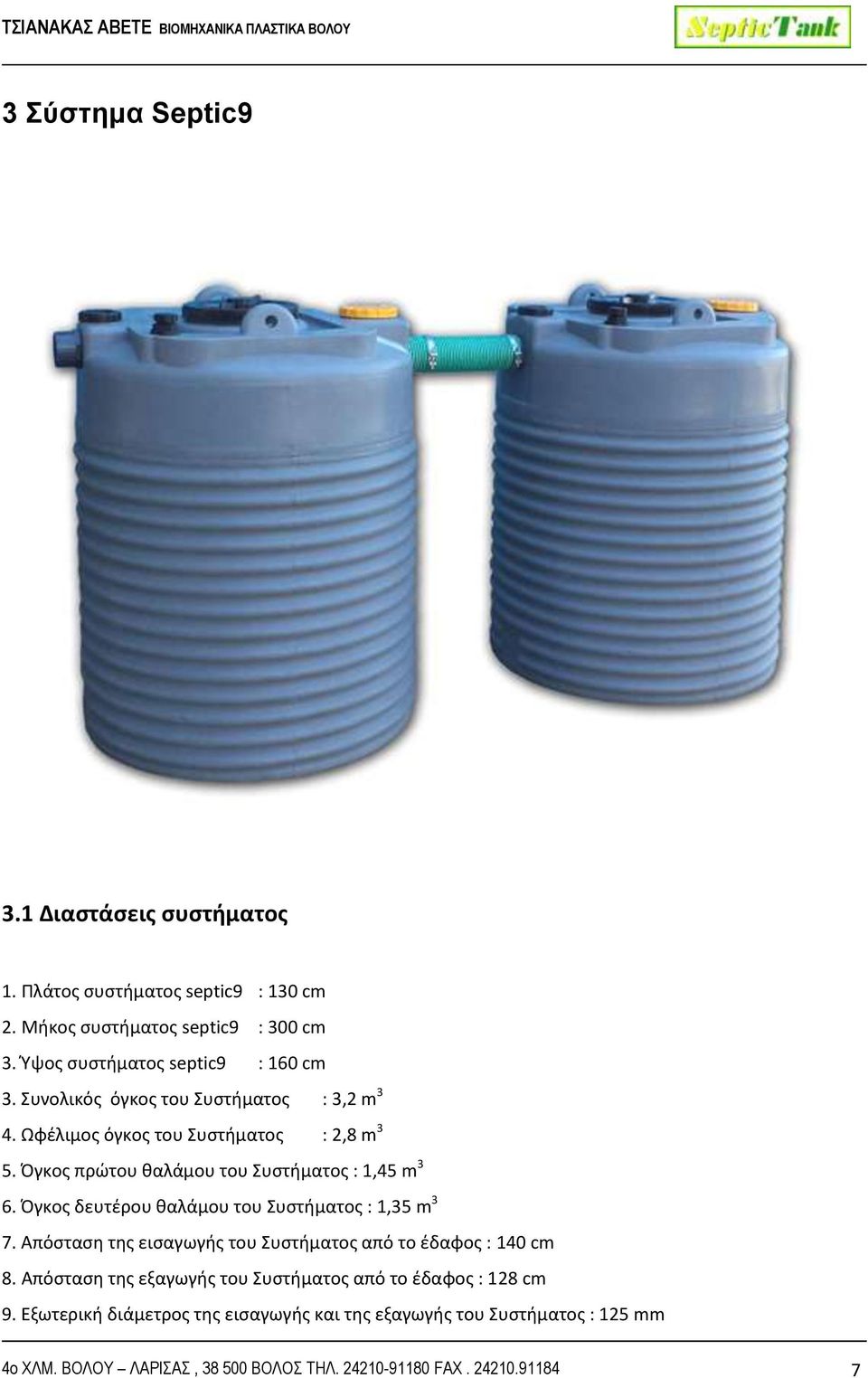

8 3 Σύστημα Septic9 3.1 Διαστάσεις συστήματος 1. Πλάτος συστήματος septic9 : 130 cm 2. Μήκος συστήματος septic9 : 300 cm 3. Ύψος συστήματος septic9 : 160 cm 3. Συνολικός όγκος του Συστήματος : 3,2 m 3 4. Ωφέλιμος όγκος του Συστήματος : 2,8 m 3 5. Όγκος πρώτου θαλάμου του Συστήματος : 1,45 m 3 6. Όγκος δευτέρου θαλάμου του Συστήματος : 1,35 m 3 7. Απόσταση της εισαγωγής του Συστήματος από το έδαφος : 140 cm 8. Απόσταση της εξαγωγής του Συστήματος από το έδαφος : 128 cm 9. Εξωτερική διάμετρος της εισαγωγής και της εξαγωγής του Συστήματος : 125 mm 4ο ΧΛΜ. ΒΟΛΟΥ ΛΑΡΙΣΑΣ, ΒΟΛΟΣ ΤΗΛ FAX

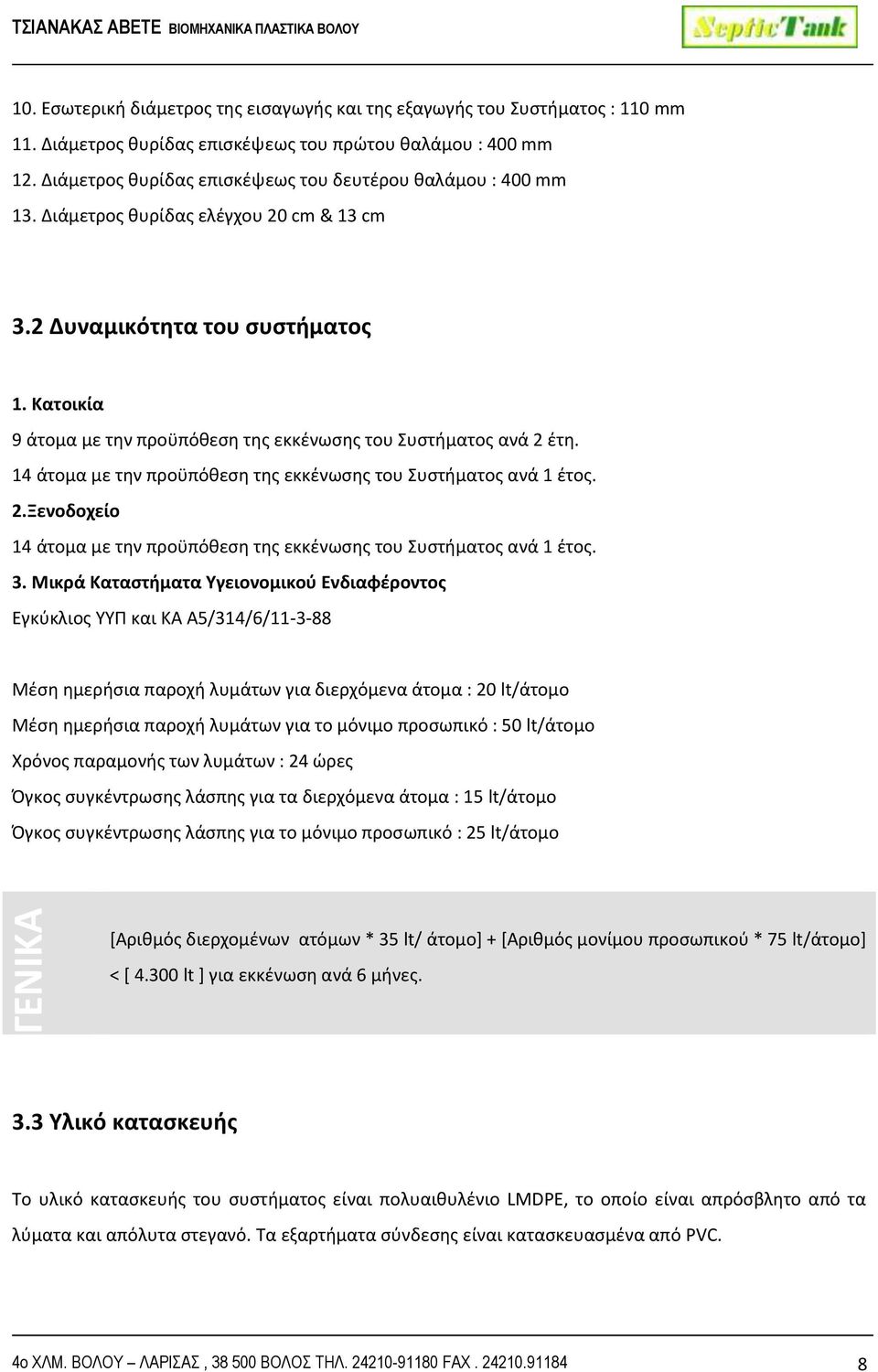

9 ΓΕΝΙΚΑ ΤΣΙΑΝΑΚΑΣ ΑΒΕΤΕ ΒΙΟΜΗΧΑΝΙΚΑ ΠΛΑΣΤΙΚΑ ΒΟΛΟΥ 10. Εσωτερική διάμετρος της εισαγωγής και της εξαγωγής του Συστήματος : 110 mm 11. Διάμετρος θυρίδας επισκέψεως του πρώτου θαλάμου : 400 mm 12. Διάμετρος θυρίδας επισκέψεως του δευτέρου θαλάμου : 400 mm 13. Διάμετρος θυρίδας ελέγχου 20 cm & 13 cm 3.2 Δυναμικότητα του συστήματος 1. Κατοικία 9 άτομα με την προϋπόθεση της εκκένωσης του Συστήματος ανά 2 έτη. 14 άτομα με την προϋπόθεση της εκκένωσης του Συστήματος ανά 1 έτος. 2.Ξενοδοχείο 14 άτομα με την προϋπόθεση της εκκένωσης του Συστήματος ανά 1 έτος. 3. Μικρά Καταστήματα Υγειονομικού Ενδιαφέροντος Εγκύκλιος ΥΥΠ και ΚΑ Α5/314/6/ Μέση ημερήσια παροχή λυμάτων για διερχόμενα άτομα : 20 lt/άτομο Μέση ημερήσια παροχή λυμάτων για το μόνιμο προσωπικό : 50 lt/άτομο Χρόνος παραμονής των λυμάτων : 24 ώρες Όγκος συγκέντρωσης λάσπης για τα διερχόμενα άτομα : 15 lt/άτομο Όγκος συγκέντρωσης λάσπης για το μόνιμο προσωπικό : 25 lt/άτομο [Αριθμός διερχομένων ατόμων * 35 lt/ άτομο] + [Αριθμός μονίμου προσωπικού * 75 lt/άτομο] < [ lt ] για εκκένωση ανά 6 μήνες. 3.3 Υλικό κατασκευής Το υλικό κατασκευής του συστήματος είναι πολυαιθυλένιο LΜDPE, το οποίο είναι απρόσβλητο από τα λύματα και απόλυτα στεγανό. Τα εξαρτήματα σύνδεσης είναι κατασκευασμένα από PVC. 4ο ΧΛΜ. ΒΟΛΟΥ ΛΑΡΙΣΑΣ, ΒΟΛΟΣ ΤΗΛ FAX

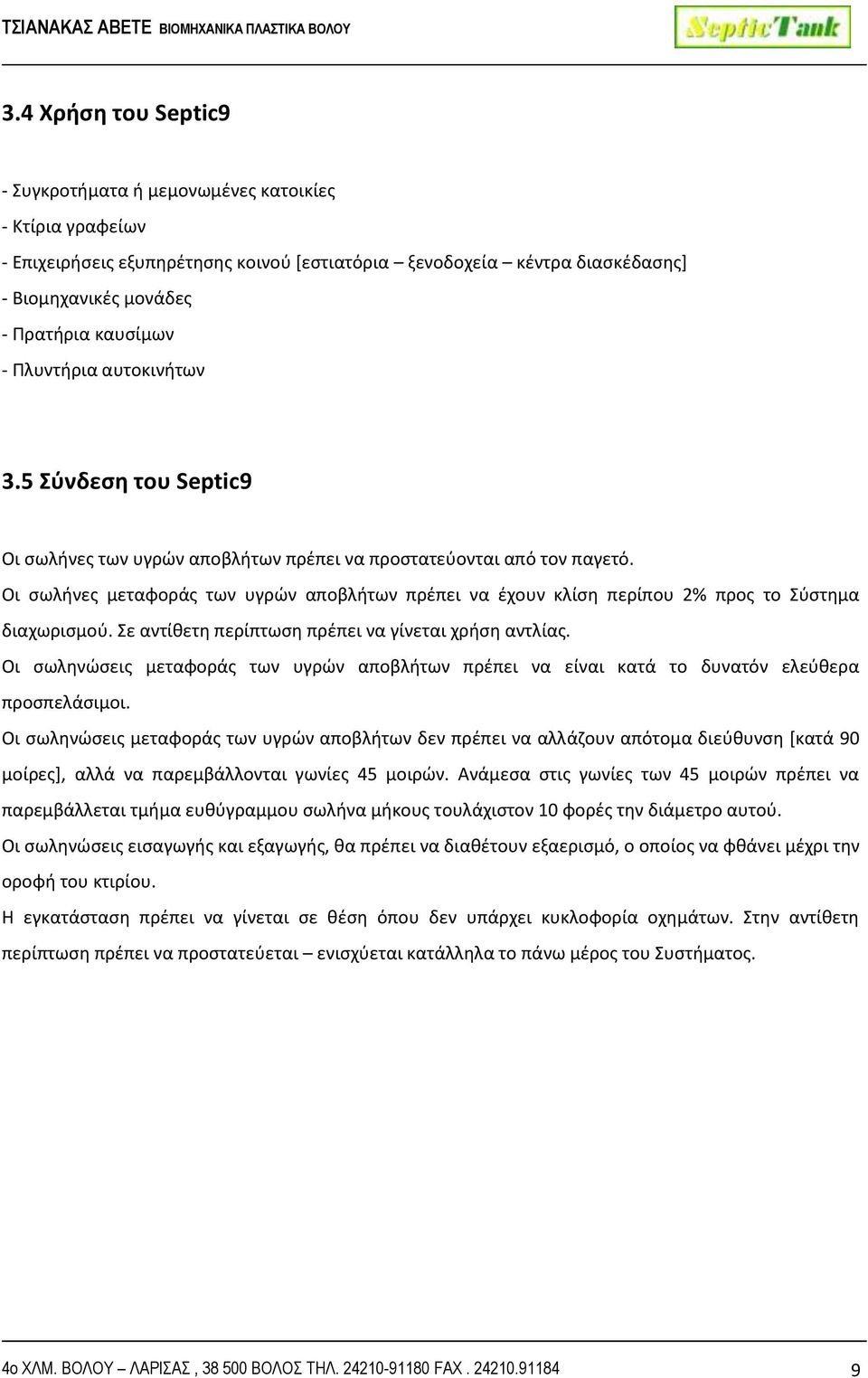

10 3.4 Χρήση του Septic9 - Συγκροτήματα ή μεμονωμένες κατοικίες - Κτίρια γραφείων - Επιχειρήσεις εξυπηρέτησης κοινού [εστιατόρια ξενοδοχεία κέντρα διασκέδασης] - Βιομηχανικές μονάδες - Πρατήρια καυσίμων - Πλυντήρια αυτοκινήτων 3.5 Σύνδεση του Septic9 Οι σωλήνες των υγρών αποβλήτων πρέπει να προστατεύονται από τον παγετό. Οι σωλήνες μεταφοράς των υγρών αποβλήτων πρέπει να έχουν κλίση περίπου 2% προς το Σύστημα διαχωρισμού. Σε αντίθετη περίπτωση πρέπει να γίνεται χρήση αντλίας. Οι σωληνώσεις μεταφοράς των υγρών αποβλήτων πρέπει να είναι κατά το δυνατόν ελεύθερα προσπελάσιμοι. Οι σωληνώσεις μεταφοράς των υγρών αποβλήτων δεν πρέπει να αλλάζουν απότομα διεύθυνση [κατά 90 μοίρες], αλλά να παρεμβάλλονται γωνίες 45 μοιρών. Ανάμεσα στις γωνίες των 45 μοιρών πρέπει να παρεμβάλλεται τμήμα ευθύγραμμου σωλήνα μήκους τουλάχιστον 10 φορές την διάμετρο αυτού. Οι σωληνώσεις εισαγωγής και εξαγωγής, θα πρέπει να διαθέτουν εξαερισμό, ο οποίος να φθάνει μέχρι την οροφή του κτιρίου. Η εγκατάσταση πρέπει να γίνεται σε θέση όπου δεν υπάρχει κυκλοφορία οχημάτων. Στην αντίθετη περίπτωση πρέπει να προστατεύεται ενισχύεται κατάλληλα το πάνω μέρος του Συστήματος. 4ο ΧΛΜ. ΒΟΛΟΥ ΛΑΡΙΣΑΣ, ΒΟΛΟΣ ΤΗΛ FAX

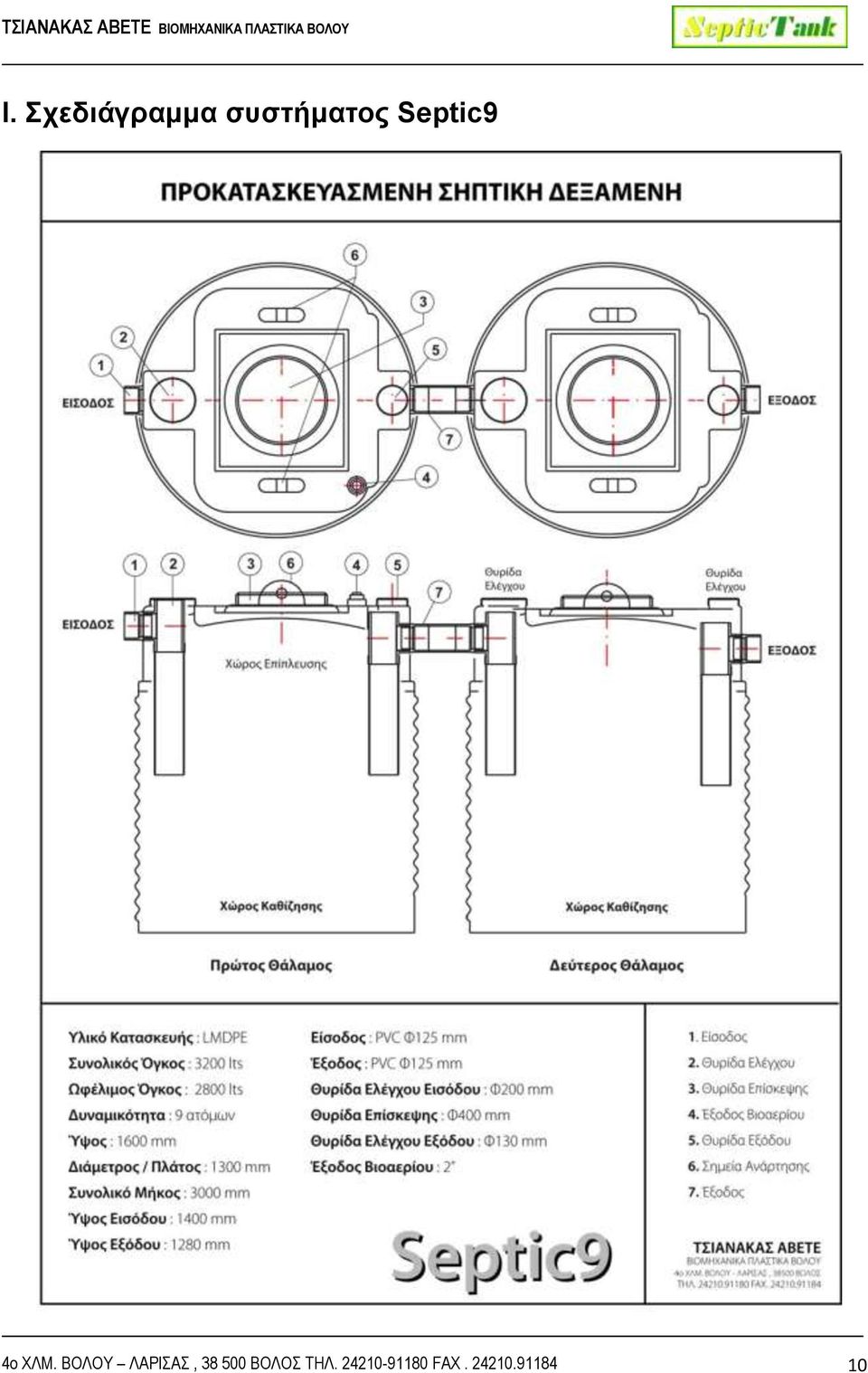

11 Ι. Σχεδιάγραμμα συστήματος Septic9 4ο ΧΛΜ. ΒΟΛΟΥ ΛΑΡΙΣΑΣ, ΒΟΛΟΣ ΤΗΛ FAX

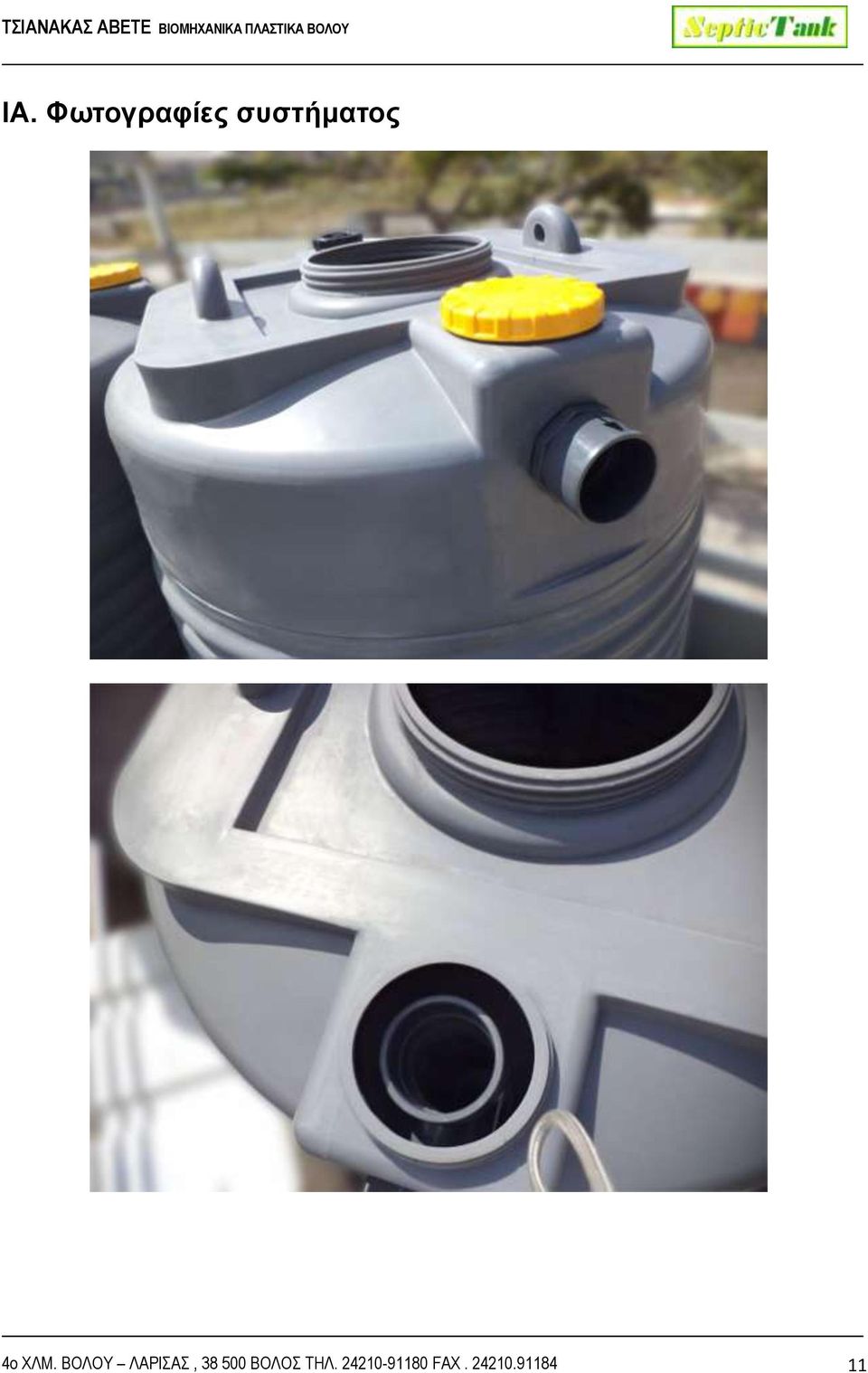

12 ΙΑ. Φωτογραφίες συστήματος 4ο ΧΛΜ. ΒΟΛΟΥ ΛΑΡΙΣΑΣ, ΒΟΛΟΣ ΤΗΛ FAX

13 ΙΒ. Οδηγίες για την υπόγεια τοποθέτηση της σηπτικής Δεξαμενής Ανοίγουμε το σκάμμα για την τοποθέτηση του Σηπτικού Βόθρου. Η διάμετρος του σκάμματος πρέπει να είναι λίγο μεγαλύτερη από τη διάμετρο του Σηπτικού βόθρου [περίπου 20 cm] Απομακρύνουμε από το κάτω μέρος του σκάμματος τις πέτρες και τα άλλα στερεά αντικείμενα τα οποία πιθανόν να υπάρχουν. Απλώνουμε στο κάτω μέρος του σκάμματος ομοιόμορφα, ένα στρώμα άμμου πάχους το λιγότερο 10 cm [όχι σπαστήρος], ή καλύτερα μία στρώση μπετόν καθαριότητας [ΠΕΡΙΟΧΗ Α ]. Κλείνουμε την είσοδο και την έξοδο του Σηπτικού Βόθρου και τον τοποθετούμε στο σκάμμα, ώστε να υπάρχει ελεύθερος χώρος περίπου 10 cm περιμετρικά. Γεμίζουμε το Σηπτικό Βόθρο με νερό κατά τα 2/3 του όγκου του περίπου. Γεμίζουμε σταδιακά και τα δύο διαμερίσματα. Ολοκληρώνουμε τη σύνδεση του συστήματος μέχρι τα όρια του σκάμματος. Γεμίζουμε τον υπόλοιπο χώρο του σκάμματος με άμμο θαλάσσης, μέχρι το μέσον του Σηπτικού Βόθρου [ΠΕΡΙΟΧΗ Β ]. Τοποθετούμε ή κατασκευάζουμε τα απαιτούμενα φρεάτια πάνω από τις θυρίδες επισκέψεως [ΠΕΡΙΟΧΗ Δ ]. Γεμίζουμε το Σηπτικό Βόθρο με νερό μέχρι το ύψος της εξαγωγής. Καλύπτουμε το σκάμμα με ένα στρώμα ελαφρό μπετόν, ανάλογα με την προβλεπόμενη χρήση του περιβάλλοντα χώρου [ΠΕΡΙΟΧΗ Γ ]. Ολοκληρώνουμε τη σύνδεση με το δίκτυο αποχέτευσης. Διαμορφώνουμε το έδαφος πάνω από το στρώμα του ελαφρού μπετόν, σύμφωνα με τον περιβάλλοντα χώρο [ΠΕΡΙΟΧΗ Ε ]. 4ο ΧΛΜ. ΒΟΛΟΥ ΛΑΡΙΣΑΣ, ΒΟΛΟΣ ΤΗΛ FAX

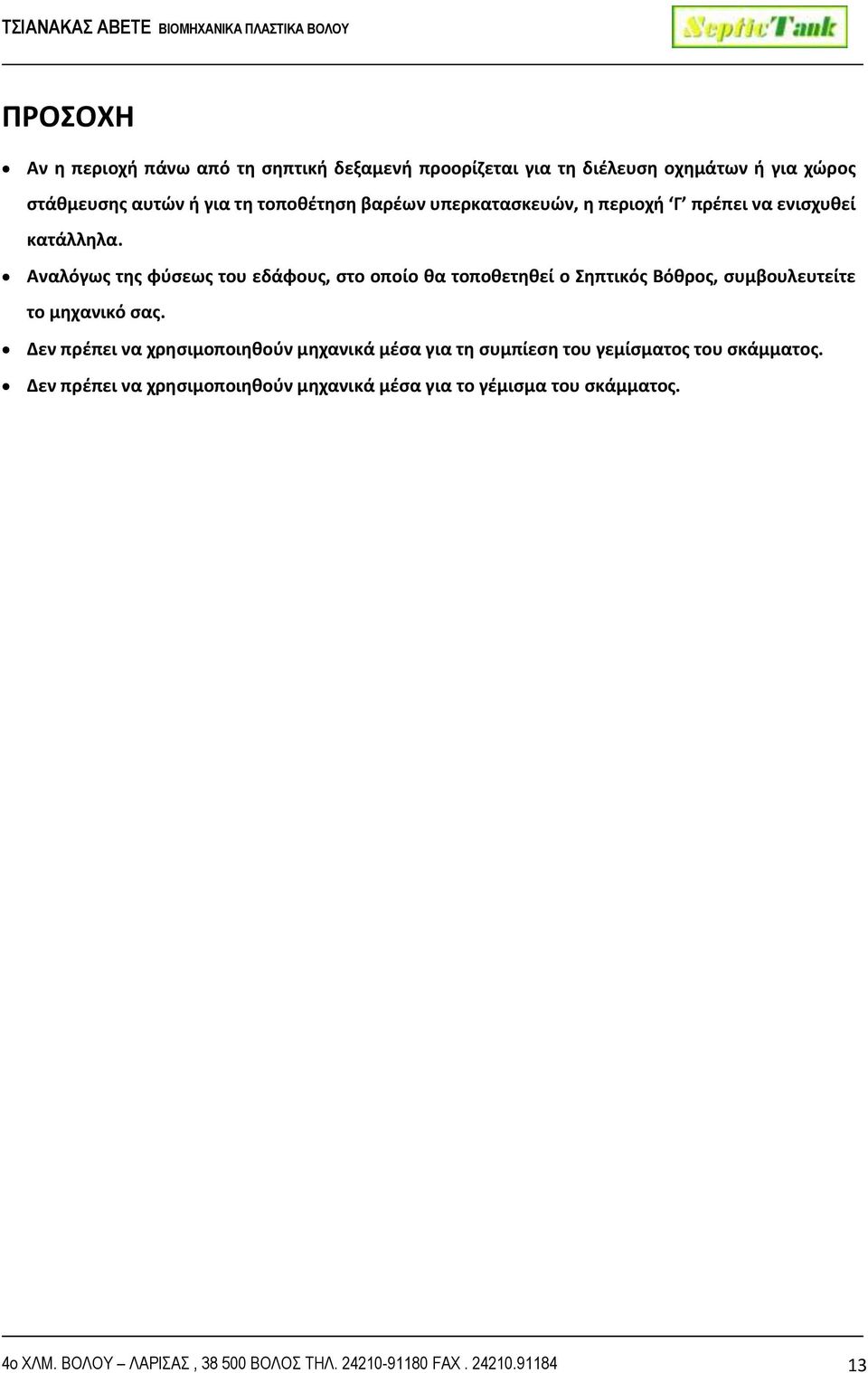

14 ΠΡΟΣΟΧΗ Αν η περιοχή πάνω από τη σηπτική δεξαμενή προορίζεται για τη διέλευση οχημάτων ή για χώρος στάθμευσης αυτών ή για τη τοποθέτηση βαρέων υπερκατασκευών, η περιοχή Γ πρέπει να ενισχυθεί κατάλληλα. Αναλόγως της φύσεως του εδάφους, στο οποίο θα τοποθετηθεί ο Σηπτικός Βόθρος, συμβουλευτείτε το μηχανικό σας. Δεν πρέπει να χρησιμοποιηθούν μηχανικά μέσα για τη συμπίεση του γεμίσματος του σκάμματος. Δεν πρέπει να χρησιμοποιηθούν μηχανικά μέσα για το γέμισμα του σκάμματος. 4ο ΧΛΜ. ΒΟΛΟΥ ΛΑΡΙΣΑΣ, ΒΟΛΟΣ ΤΗΛ FAX
