Αριθ. Μελέτης: 12/2014 ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ. Η µελέτη αυτή αφορά την προµήθεια Πυλώνων Φωτισµού και Ηλεκτρολογικού Υλικού

Transcript

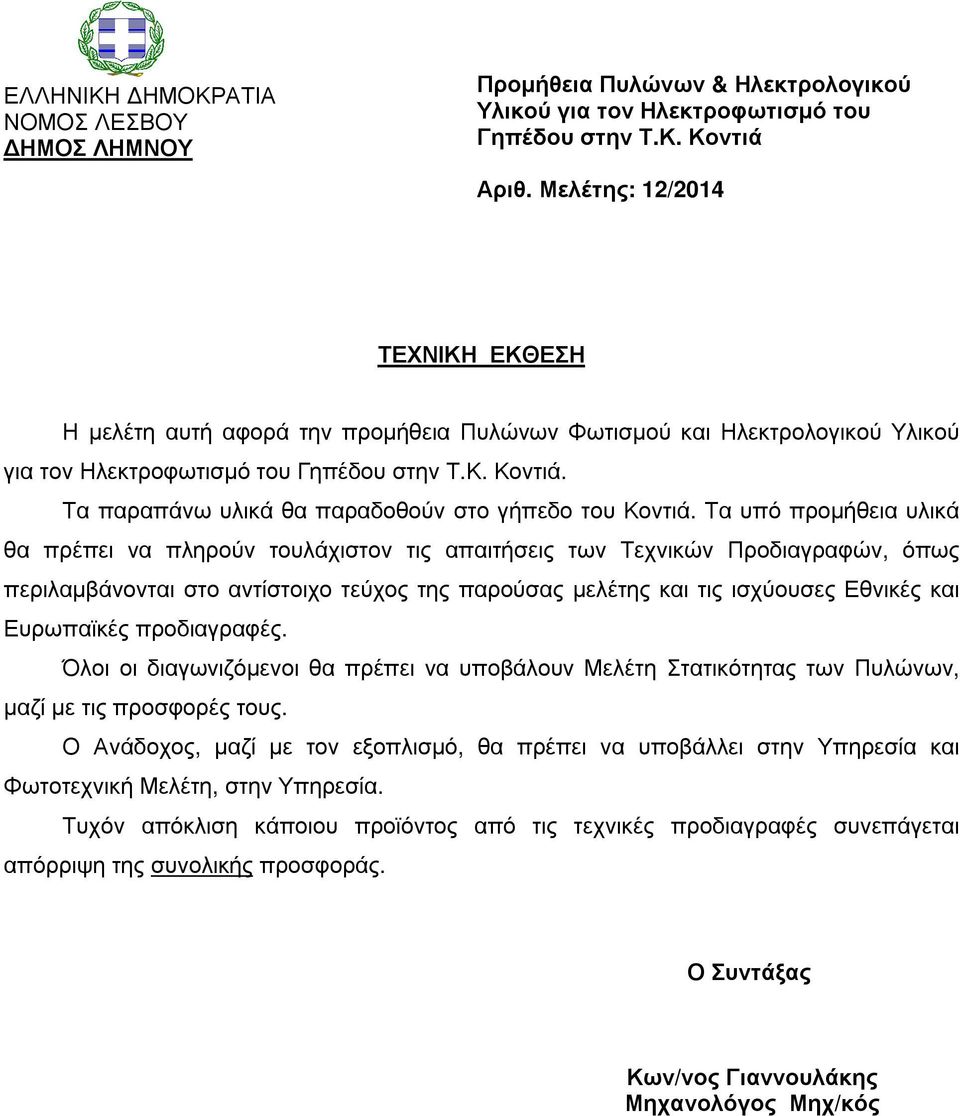

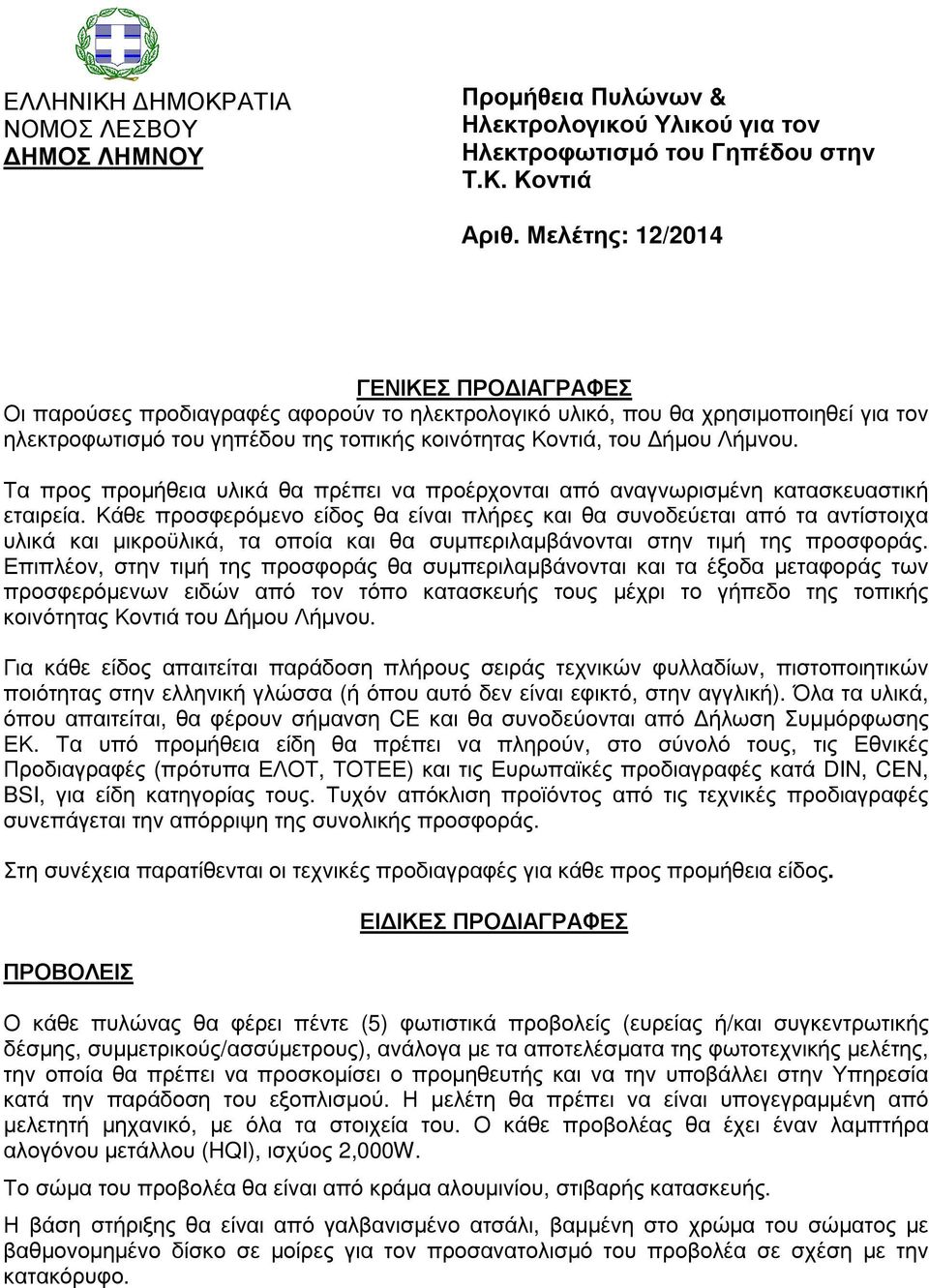

1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΛΕΣΒΟΥ ΗΜΟΣ ΛΗΜΝΟΥ Προµήθεια Πυλώνων & Ηλεκτρολογικού Υλικού για τον Ηλεκτροφωτισµό του Γηπέδου στην Τ.Κ. Κοντιά Αριθ. Μελέτης: 12/2014 ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Η µελέτη αυτή αφορά την προµήθεια Πυλώνων Φωτισµού και Ηλεκτρολογικού Υλικού για τον Ηλεκτροφωτισµό του Γηπέδου στην Τ.Κ. Κοντιά. Τα παραπάνω υλικά θα παραδοθούν στο γήπεδο του Κοντιά. Τα υπό προµήθεια υλικά θα πρέπει να πληρούν τουλάχιστον τις απαιτήσεις των Τεχνικών Προδιαγραφών, όπως περιλαµβάνονται στο αντίστοιχο τεύχος της παρούσας µελέτης και τις ισχύουσες Εθνικές και Ευρωπαϊκές προδιαγραφές. Όλοι οι διαγωνιζόµενοι θα πρέπει να υποβάλουν Μελέτη Στατικότητας των Πυλώνων, µαζί µε τις προσφορές τους. Ο Ανάδοχος, µαζί µε τον εξοπλισµό, θα πρέπει να υποβάλλει στην Υπηρεσία και Φωτοτεχνική Μελέτη, στην Υπηρεσία. Τυχόν απόκλιση κάποιου προϊόντος από τις τεχνικές προδιαγραφές συνεπάγεται απόρριψη της συνολικής προσφοράς. Ο Συντάξας Κων/νος Γιαννουλάκης Μηχανολόγος Μηχ/κός

2 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΛΕΣΒΟΥ ΗΜΟΣ ΛΗΜΝΟΥ Προµήθεια Υλικών & Ηλεκτρολογικού Υλικού για τον Ηλεκτροφωτισµό του Γηπέδου στην Τ.Κ. Κοντιά Αριθ. Μελέτης: 12/2014 ΕΝ ΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ A/A ΠΕΡΙΓΡΑΦΗ ΕΙ ΟΥΣ Μ/Μ ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝΑ ΟΣ ΑΞΙΑ Πυλώνας Φωτισµού, ύψους 18m, όπως προδιαγράφεται στις Τεχνικές Προδιαγραφές Προβολέας όπως προδιαγράφεται στις Τεχνικές Προδιαγραφές Λάµπα όπως προδιαγράφεται στις Τεχνικές Προδιαγραφές Σύστηµα Έναυσης όπως προδιαγράφεται στις Τεχνικές Προδιαγραφές Pillar όπως προδιαγράφεται στις Τεχνικές Προδιαγραφές Ηλεκτρολογικός Πίνακας όπως προδιαγράφεται στις Τεχνικές Προδιαγραφές Λήµνος, Θεωρήθηκε Η Προϊσταµένη.Τ.Υ. τεµ , ,00 τεµ , ,00 τεµ , ,00 τεµ , ,00 τεµ , ,00 τεµ ,00 300,00 Σύνολο 69,00 Μερικό Σύνολο ,00 Φ.Π.Α. 16% 4.752,00 Τελικό Σύνολο ,00 Συντάξας ΟΛΓΑ ΒΟΥΛΑΓΡΟΠΟΥΛΟΥ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ ΚΩΝ/ΝΟΣ ΓΙΑΝΝΟΥΛΑΚΗΣ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧ/ΚΟΣ Π.Ε.

3 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΛΕΣΒΟΥ ΗΜΟΣ ΛΗΜΝΟΥ Προµήθεια Πυλώνων & Ηλεκτρολογικού Υλικού για τον Ηλεκτροφωτισµό του Γηπέδου στην Τ.Κ. Κοντιά Αριθ. Μελέτης: 12/2014 ΓΕΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ Οι παρούσες προδιαγραφές αφορούν το ηλεκτρολογικό υλικό, που θα χρησιµοποιηθεί για τον ηλεκτροφωτισµό του γηπέδου της τοπικής κοινότητας Κοντιά, του ήµου Λήµνου. Τα προς προµήθεια υλικά θα πρέπει να προέρχονται από αναγνωρισµένη κατασκευαστική εταιρεία. Κάθε προσφερόµενο είδος θα είναι πλήρες και θα συνοδεύεται από τα αντίστοιχα υλικά και µικροϋλικά, τα οποία και θα συµπεριλαµβάνονται στην τιµή της προσφοράς. Επιπλέον, στην τιµή της προσφοράς θα συµπεριλαµβάνονται και τα έξοδα µεταφοράς των προσφερόµενων ειδών από τον τόπο κατασκευής τους µέχρι το γήπεδο της τοπικής κοινότητας Κοντιά του ήµου Λήµνου. Για κάθε είδος απαιτείται παράδοση πλήρους σειράς τεχνικών φυλλαδίων, πιστοποιητικών ποιότητας στην ελληνική γλώσσα (ή όπου αυτό δεν είναι εφικτό, στην αγγλική). Όλα τα υλικά, όπου απαιτείται, θα φέρουν σήµανση CE και θα συνοδεύονται από ήλωση Συµµόρφωσης ΕΚ. Τα υπό προµήθεια είδη θα πρέπει να πληρούν, στο σύνολό τους, τις Εθνικές Προδιαγραφές (πρότυπα ΕΛΟΤ, ΤΟΤΕΕ) και τις Ευρωπαϊκές προδιαγραφές κατά DIN, CEN, BSI, για είδη κατηγορίας τους. Τυχόν απόκλιση προϊόντος από τις τεχνικές προδιαγραφές συνεπάγεται την απόρριψη της συνολικής προσφοράς. Στη συνέχεια παρατίθενται οι τεχνικές προδιαγραφές για κάθε προς προµήθεια είδος. ΠΡΟΒΟΛΕΙΣ ΕΙ ΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ Ο κάθε πυλώνας θα φέρει πέντε (5) φωτιστικά προβολείς (ευρείας ή/και συγκεντρωτικής δέσµης, συµµετρικούς/ασσύµετρους), ανάλογα µε τα αποτελέσµατα της φωτοτεχνικής µελέτης, την οποία θα πρέπει να προσκοµίσει ο προµηθευτής και να την υποβάλλει στην Υπηρεσία κατά την παράδοση του εξοπλισµού. Η µελέτη θα πρέπει να είναι υπογεγραµµένη από µελετητή µηχανικό, µε όλα τα στοιχεία του. Ο κάθε προβολέας θα έχει έναν λαµπτήρα αλογόνου µετάλλου (HQI), ισχύος 2,000W. Το σώµα του προβολέα θα είναι από κράµα αλουµινίου, στιβαρής κατασκευής. Η βάση στήριξης θα είναι από γαλβανισµένο ατσάλι, βαµµένη στο χρώµα του σώµατος µε βαθµονοµηµένο δίσκο σε µοίρες για τον προσανατολισµό του προβολέα σε σχέση µε την κατακόρυφο.

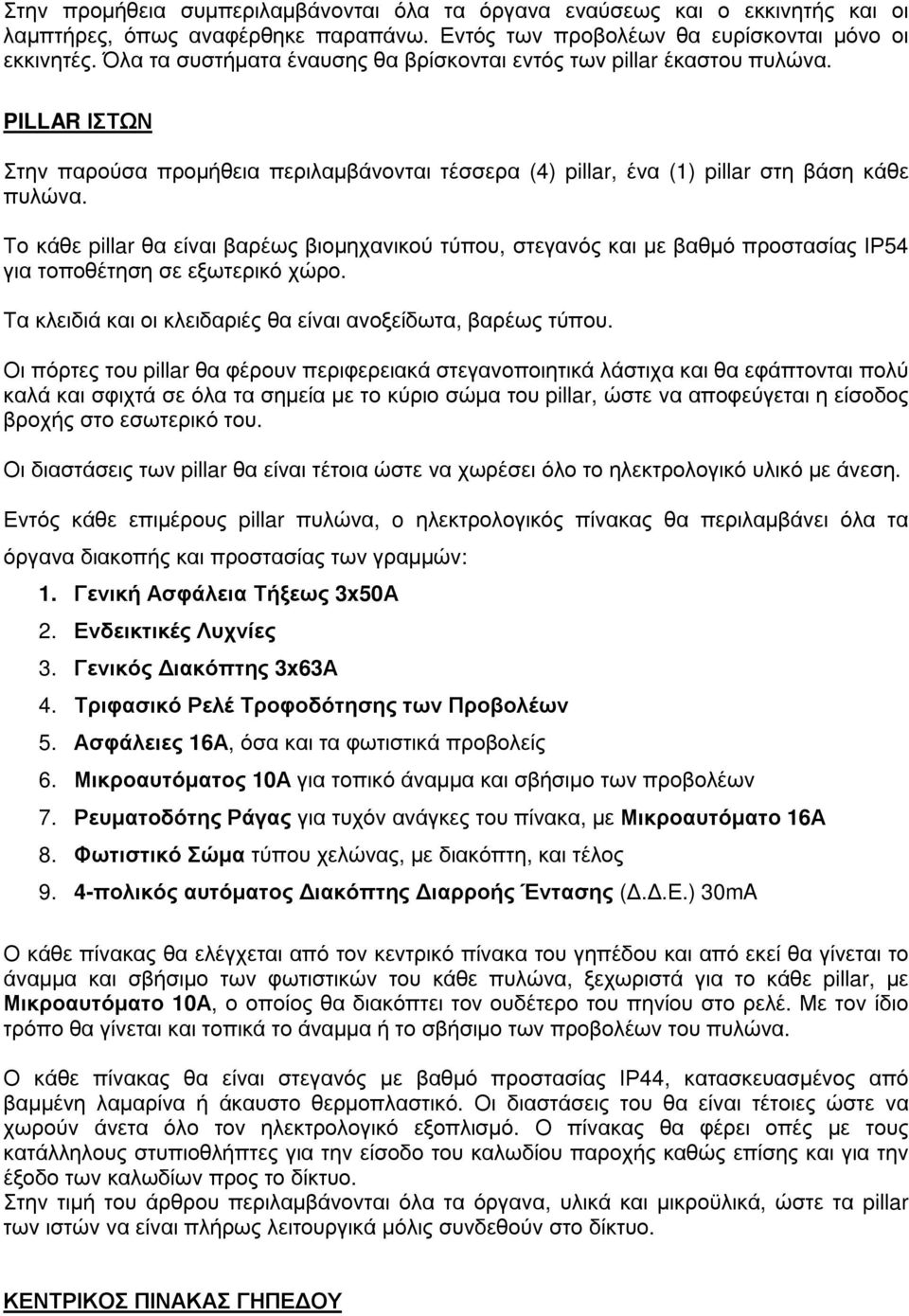

4 Στην προµήθεια συµπεριλαµβάνονται όλα τα όργανα εναύσεως και ο εκκινητής και οι λαµπτήρες, όπως αναφέρθηκε παραπάνω. Εντός των προβολέων θα ευρίσκονται µόνο οι εκκινητές. Όλα τα συστήµατα έναυσης θα βρίσκονται εντός των pillar έκαστου πυλώνα. PILLAR ΙΣΤΩΝ Στην παρούσα προµήθεια περιλαµβάνονται τέσσερα (4) pillar, ένα (1) pillar στη βάση κάθε πυλώνα. Το κάθε pillar θα είναι βαρέως βιοµηχανικού τύπου, στεγανός και µε βαθµό προστασίας ΙΡ54 για τοποθέτηση σε εξωτερικό χώρο. Τα κλειδιά και οι κλειδαριές θα είναι ανοξείδωτα, βαρέως τύπου. Οι πόρτες του pillar θα φέρουν περιφερειακά στεγανοποιητικά λάστιχα και θα εφάπτονται πολύ καλά και σφιχτά σε όλα τα σηµεία µε το κύριο σώµα του pillar, ώστε να αποφεύγεται η είσοδος βροχής στο εσωτερικό του. Οι διαστάσεις των pillar θα είναι τέτοια ώστε να χωρέσει όλο το ηλεκτρολογικό υλικό µε άνεση. Εντός κάθε επιµέρους pillar πυλώνα, o ηλεκτρολογικός πίνακας θα περιλαµβάνει όλα τα όργανα διακοπής και προστασίας των γραµµών: 1. Γενική Ασφάλεια Τήξεως 3x50Α 2. Ενδεικτικές Λυχνίες 3. Γενικός ιακόπτης 3x63Α 4. Τριφασικό Ρελέ Τροφοδότησης των Προβολέων 5. Ασφάλειες 16Α, όσα και τα φωτιστικά προβολείς 6. Μικροαυτόµατος 10Α για τοπικό άναµµα και σβήσιµο των προβολέων 7. Ρευµατοδότης Ράγας για τυχόν ανάγκες του πίνακα, µε Μικροαυτόµατο 16Α 8. Φωτιστικό Σώµα τύπου χελώνας, µε διακόπτη, και τέλος 9. 4-πολικός αυτόµατος ιακόπτης ιαρροής Έντασης (..Ε.) 30mA Ο κάθε πίνακας θα ελέγχεται από τον κεντρικό πίνακα του γηπέδου και από εκεί θα γίνεται το άναµµα και σβήσιµο των φωτιστικών του κάθε πυλώνα, ξεχωριστά για το κάθε pillar, µε Μικροαυτόµατο 10Α, ο οποίος θα διακόπτει τον ουδέτερο του πηνίου στο ρελέ. Με τον ίδιο τρόπο θα γίνεται και τοπικά το άναµµα ή το σβήσιµο των προβολέων του πυλώνα. Ο κάθε πίνακας θα είναι στεγανός µε βαθµό προστασίας ΙΡ44, κατασκευασµένος από βαµµένη λαµαρίνα ή άκαυστο θερµοπλαστικό. Οι διαστάσεις του θα είναι τέτοιες ώστε να χωρούν άνετα όλο τον ηλεκτρολογικό εξοπλισµό. Ο πίνακας θα φέρει οπές µε τους κατάλληλους στυπιοθλήπτες για την είσοδο του καλωδίου παροχής καθώς επίσης και για την έξοδο των καλωδίων προς το δίκτυο. Στην τιµή του άρθρου περιλαµβάνονται όλα τα όργανα, υλικά και µικροϋλικά, ώστε τα pillar των ιστών να είναι πλήρως λειτουργικά µόλις συνδεθούν στο δίκτυο. ΚΕΝΤΡΙΚΟΣ ΠΙΝΑΚΑΣ ΓΗΠΕ ΟΥ

5 Ο κεντρικός πίνακας του γηπέδου θα είναι µεταλλικός, εξωτερικός. Από τον πίνακα αυτόν θα ξεκινούν τα καλώδια ηλεκτροδότησης των τεσσάρων (4) pillar, τα οποία θα τροφοδοτούν τους πυλώνες. Εντός του πίνακα θα υπάρχουν τέσσερις (4) στον αριθµό γενικοί 3x63A και αντίστοιχοι µικροαυτόµατοι 10Α οι οποίοι θα κόβουν τον ουδέτερο σε κάθε pillar για το σβήσιµο των προβολέων του έκαστου πυλώνα ΠΥΛΩΝΕΣ Στην προµήθεια περιλαµβάνονται τέσσερις (4) πυλώνες. Ο κάθε πυλώνας θα έχει ύψος 18m και θα φέρει εξωτερική σκάλα µε προστατευτικό κλωβό, εξέδρα εργασίας, βάση προβολέων, κλωβό αγκύρωσης και θα είναι γαλβανισµένος εν θερµώ. Στην τιµή συµπεριλαµβάνονται όλα τα υλικά και µικροϋλικά, ώστε οι πυλώνες να είναι έτοιµοι προς τοποθέτηση και να µπορούν να τοποθετηθούν σε αυτά οι προβολείς και να είναι λειτουργικοί. Επί ποινή αποκλεισµού, οι ιαγωνιζόµενοι θα πρέπει να υποβάλλουν µαζί µε τις προσφορές τους και Μελέτη Στατικότητας των Πυλώνων, που προσφέρουν, από σχετικό µηχανικό. Ο Συντάξας Κων/νος Γιαννουλάκης Μηχανολόγος Μηχ/κός

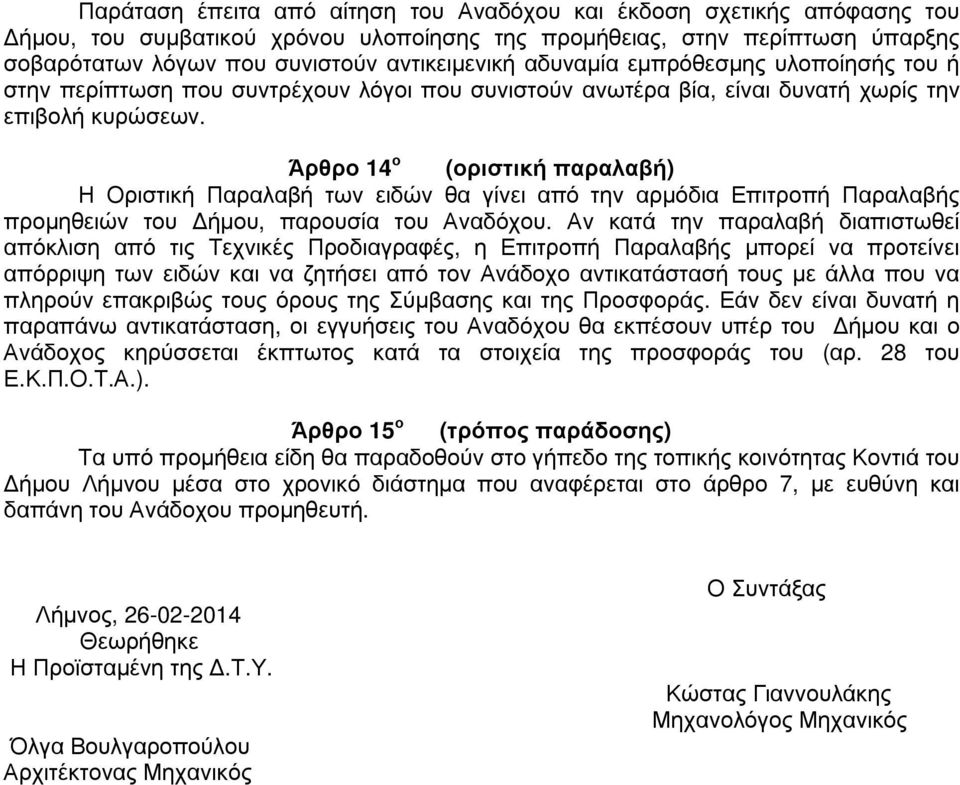

6 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΛΕΣΒΟΥ ΗΜΟΣ ΛΗΜΝΟΥ Προµήθεια Πυλώνων & Ηλεκτρολογικού Υλικού για τον Ηλεκτροφωτισµό του Γηπέδου στην Τ.Κ. Κοντιά Αριθ. Μελέτης: 12/2014 ΓΕΝΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ Άρθρο 1 ο (αντικείµενο προµήθειας) Η παρούσα αφορά την προµήθεια τεσσάρων (4) πυλώνων φωτισµού γηπέδου, που θα φέρουν κλίµακα, ύψους 18,000mm, τεσσάρων (4) pillar ηλεκτροφωτισµού και είκοσι (20) προβολέων για τις ανάγκες φωτισµού του γηπέδου της τοπικής κοινότητας Κοντιά του ήµου Λήµνου. Άρθρο 2 ο (ισχύουσες διατάξεις) Η εκτέλεση της προµήθειας θα γίνει σύµφωνα µε τις διατάξεις: α. Υ.Α /93 ΥΠ.ΕΣ. περί Ε.Κ.Π.Ο.Τ.Α. και τις ερµηνευτικές εγκυκλίους που έχουν εκδοθεί προς εκτέλεσή της µέχρι σήµερα : β. Ν. 3463/2006 «ηµοτικός & Κοινοτικός Κώδικας», γ. Ν.2286/95 «Προµήθειες του ηµοσίου Τοµέα και ρυθµίσεις συναφών θεµάτων» και τις λοιπές ισχύουσες διατάξεις περί προµηθειών Ο.Τ.Α. Άρθρο 3 ο (συµβατικά στοιχεία) Συµβατικά στοιχεία κατά σειρά ισχύος είναι: α. Τεχνικές Προδιαγραφές β. Προϋπολογισµός γ. Γενική Συγγραφή Υποχρεώσεων δ. Σύµβαση ε. Προσφορά του µειοδότη Άρθρο 4 ο (τρόπος εκτέλεσης της προµήθειας) Η εκτέλεση της προµήθειας θα γίνει όπως προβλέπεται από την ισχύουσα Νοµοθεσία, για τέτοιου είδους προµήθειες, βάσει των διατάξεων του Ε.Κ.Π.Ο.Τ.Α. Οι προσφερόµενες τιµές θα είναι σε ευρώ. Προσφορές για τµήµα της προµήθειας δε γίνονται δεκτές. Άρθρο 5 ο (Σύµβαση) Ο Ανάδοχος της προµήθειας είναι υποχρεωµένος να προσέλθει στα γραφεία του ήµου Λήµνου εντός προθεσµίας δέκα (10) ηµερών από την ηµεροµηνία κοινοποίησης της ανακοίνωσης για την υπογραφή της σχετικής Σύµβασης προσκοµίζοντας και την κατά το άρθρο 6 του παρόντος, εγγύηση καλής εκτέλεσης αυτής. Άρθρο 6 ο (εγγυήσεις )

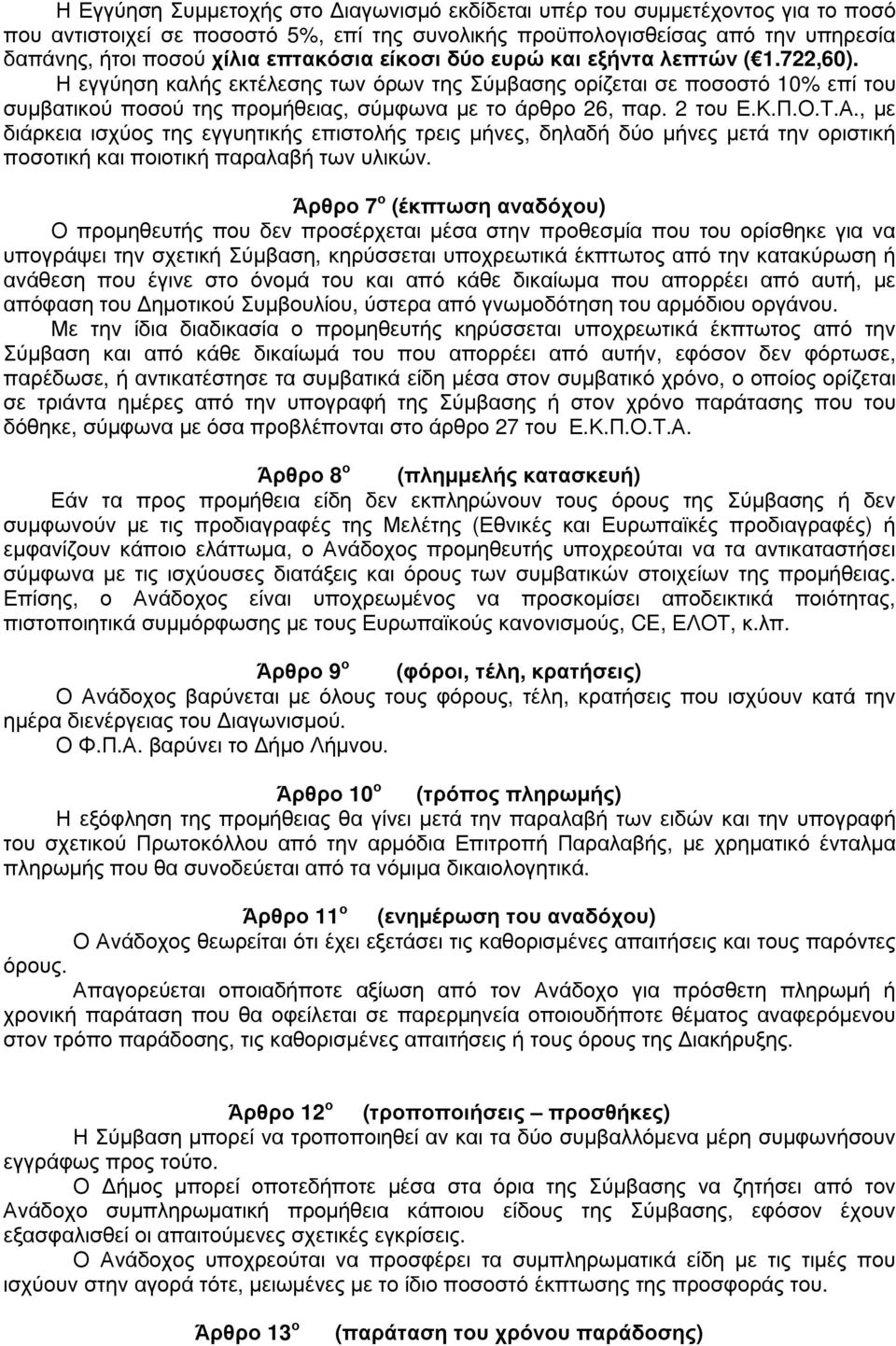

7 Η Εγγύηση Συµµετοχής στο ιαγωνισµό εκδίδεται υπέρ του συµµετέχοντος για το ποσό που αντιστοιχεί σε ποσοστό 5%, επί της συνολικής προϋπολογισθείσας από την υπηρεσία δαπάνης, ήτοι ποσού χίλια επτακόσια είκοσι δύο ευρώ και εξήντα λεπτών ( 1.722,60). Η εγγύηση καλής εκτέλεσης των όρων της Σύµβασης ορίζεται σε ποσοστό 10% επί του συµβατικού ποσού της προµήθειας, σύµφωνα µε το άρθρο 26, παρ. 2 του Ε.Κ.Π.Ο.Τ.Α., µε διάρκεια ισχύος της εγγυητικής επιστολής τρεις µήνες, δηλαδή δύο µήνες µετά την οριστική ποσοτική και ποιοτική παραλαβή των υλικών. Άρθρο 7 ο (έκπτωση αναδόχου) Ο προµηθευτής που δεν προσέρχεται µέσα στην προθεσµία που του ορίσθηκε για να υπογράψει την σχετική Σύµβαση, κηρύσσεται υποχρεωτικά έκπτωτος από την κατακύρωση ή ανάθεση που έγινε στο όνοµά του και από κάθε δικαίωµα που απορρέει από αυτή, µε απόφαση του ηµοτικού Συµβουλίου, ύστερα από γνωµοδότηση του αρµόδιου οργάνου. Με την ίδια διαδικασία ο προµηθευτής κηρύσσεται υποχρεωτικά έκπτωτος από την Σύµβαση και από κάθε δικαίωµά του που απορρέει από αυτήν, εφόσον δεν φόρτωσε, παρέδωσε, ή αντικατέστησε τα συµβατικά είδη µέσα στον συµβατικό χρόνο, ο οποίος ορίζεται σε τριάντα ηµέρες από την υπογραφή της Σύµβασης ή στον χρόνο παράτασης που του δόθηκε, σύµφωνα µε όσα προβλέπονται στο άρθρο 27 του Ε.Κ.Π.Ο.Τ.Α. Άρθρο 8 ο (πληµµελής κατασκευή) Εάν τα προς προµήθεια είδη δεν εκπληρώνουν τους όρους της Σύµβασης ή δεν συµφωνούν µε τις προδιαγραφές της Μελέτης (Εθνικές και Ευρωπαϊκές προδιαγραφές) ή εµφανίζουν κάποιο ελάττωµα, ο Ανάδοχος προµηθευτής υποχρεούται να τα αντικαταστήσει σύµφωνα µε τις ισχύουσες διατάξεις και όρους των συµβατικών στοιχείων της προµήθειας. Επίσης, ο Ανάδοχος είναι υποχρεωµένος να προσκοµίσει αποδεικτικά ποιότητας, πιστοποιητικά συµµόρφωσης µε τους Ευρωπαϊκούς κανονισµούς, CE, ΕΛΟΤ, κ.λπ. Άρθρο 9 ο (φόροι, τέλη, κρατήσεις) Ο Ανάδοχος βαρύνεται µε όλους τους φόρους, τέλη, κρατήσεις που ισχύουν κατά την ηµέρα διενέργειας του ιαγωνισµού. Ο Φ.Π.Α. βαρύνει το ήµο Λήµνου. Άρθρο 10 ο (τρόπος πληρωµής) Η εξόφληση της προµήθειας θα γίνει µετά την παραλαβή των ειδών και την υπογραφή του σχετικού Πρωτοκόλλου από την αρµόδια Επιτροπή Παραλαβής, µε χρηµατικό ένταλµα πληρωµής που θα συνοδεύεται από τα νόµιµα δικαιολογητικά. Άρθρο 11 ο (ενηµέρωση του αναδόχου) Ο Ανάδοχος θεωρείται ότι έχει εξετάσει τις καθορισµένες απαιτήσεις και τους παρόντες όρους. Απαγορεύεται οποιαδήποτε αξίωση από τον Ανάδοχο για πρόσθετη πληρωµή ή χρονική παράταση που θα οφείλεται σε παρερµηνεία οποιουδήποτε θέµατος αναφερόµενου στον τρόπο παράδοσης, τις καθορισµένες απαιτήσεις ή τους όρους της ιακήρυξης. Άρθρο 12 ο (τροποποιήσεις προσθήκες) Η Σύµβαση µπορεί να τροποποιηθεί αν και τα δύο συµβαλλόµενα µέρη συµφωνήσουν εγγράφως προς τούτο. Ο ήµος µπορεί οποτεδήποτε µέσα στα όρια της Σύµβασης να ζητήσει από τον Ανάδοχο συµπληρωµατική προµήθεια κάποιου είδους της Σύµβασης, εφόσον έχουν εξασφαλισθεί οι απαιτούµενες σχετικές εγκρίσεις. Ο Ανάδοχος υποχρεούται να προσφέρει τα συµπληρωµατικά είδη µε τις τιµές που ισχύουν στην αγορά τότε, µειωµένες µε το ίδιο ποσοστό έκπτωσης της προσφοράς του. Άρθρο 13 ο (παράταση του χρόνου παράδοσης)

8 Παράταση έπειτα από αίτηση του Αναδόχου και έκδοση σχετικής απόφασης του ήµου, του συµβατικού χρόνου υλοποίησης της προµήθειας, στην περίπτωση ύπαρξης σοβαρότατων λόγων που συνιστούν αντικειµενική αδυναµία εµπρόθεσµης υλοποίησής του ή στην περίπτωση που συντρέχουν λόγοι που συνιστούν ανωτέρα βία, είναι δυνατή χωρίς την επιβολή κυρώσεων. Άρθρο 14 ο (οριστική παραλαβή) Η Οριστική Παραλαβή των ειδών θα γίνει από την αρµόδια Επιτροπή Παραλαβής προµηθειών του ήµου, παρουσία του Αναδόχου. Αν κατά την παραλαβή διαπιστωθεί απόκλιση από τις Τεχνικές Προδιαγραφές, η Επιτροπή Παραλαβής µπορεί να προτείνει απόρριψη των ειδών και να ζητήσει από τον Ανάδοχο αντικατάστασή τους µε άλλα που να πληρούν επακριβώς τους όρους της Σύµβασης και της Προσφοράς. Εάν δεν είναι δυνατή η παραπάνω αντικατάσταση, οι εγγυήσεις του Αναδόχου θα εκπέσουν υπέρ του ήµου και ο Ανάδοχος κηρύσσεται έκπτωτος κατά τα στοιχεία της προσφοράς του (αρ. 28 του Ε.Κ.Π.Ο.Τ.Α.). Άρθρο 15 ο (τρόπος παράδοσης) Τα υπό προµήθεια είδη θα παραδοθούν στο γήπεδο της τοπικής κοινότητας Κοντιά του ήµου Λήµνου µέσα στο χρονικό διάστηµα που αναφέρεται στο άρθρο 7, µε ευθύνη και δαπάνη του Ανάδοχου προµηθευτή. Λήµνος, Θεωρήθηκε Η Προϊσταµένη της.τ.υ. Όλγα Βουλγαροπούλου Αρχιτέκτονας Μηχανικός Ο Συντάξας Κώστας Γιαννουλάκης Μηχανολόγος Μηχανικός
