1 , ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΧΑΝΙΩΝ ΔΗΜΟΣ ΧΑΝΙΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΕΡΓΩΝ & ΚΥΚΛΟΦΟΡΙΑΣ Πληρ.: Γαβριήλ Μαρινάκης Δ/νση:Κυδωνίας 29, Χάνια Κρήτης, Τ.Κ Τηλ.: , Φαξ ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ & ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ & ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ που συνοδεύουν την αναλυτική διακήρυξη ανοικτού δημόσιου μειοδοτικού διαγωνισμού με αριθμό 23460/2014 και αποτελούν αναπόσπαστο μέρος της για την: «Προμήθεια Λαμπτήρων Εξωτερικού Οδοφωτισμού για την Εξοικονόμηση και Διαχείριση Ενέργειας Δημοτικού Φωτισμού», στα πλαίσια του Υποέργου 2 της Πράξης Εξοικονόμηση Ενέργειας Χανίων (ΟΠΣ ).

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ...8 ΠΑΡΑΡΤΗΜΑ...9 ΕΥΡΕΤΗΡΙΟ ΠΙΝΑΚΩΝ - ΕΙΚΟΝΩΝ Πίνακας 1 ΣΗΜΕΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΛΑΜΠΤΗΡΩΝ (ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ) ΤΥΠΟΥ LED...4 Πίνακας 2 ΑΝΑΜΕΝΟΜΕΝΗ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΑΠΟ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ (ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ) ΛΑΜΠΤΗΡΩΝ ΤΥΠΟΥ LED...5 Πίνακας 3 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΛΑΜΠΤΗΡΩΝ (ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ) ΤΥΠΟΥ LED...6 Εικόνα 1 ΠΕΡΙΟΧΗ ΠΑΡΕΜΒΑΣΗΣ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ ΜΕ ΑΛΛΑΓΗ ΛΑΜΠΤΗΡΩΝ (ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ) ΤΥΠΟΥ LED...9 2

3 1. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Η παρούσα τεχνική έκθεση αφορά την υλοποίηση του υποέργου 2 της πράξης «Εξοικονόμηση Ενέργειας Χανίων», ΟΠΣ Το υποέργο 2 έχει αντικείμενο την προμήθεια νέων λαμπτήρων τύπου LED και αντικατάσταση των «ενεργοβόρων» υφιαστάμενων λαμπτήρων (φωτιστικών σωμάτων) δημοτικού φωτισμού σε επιλεγμένους οδικούς άξονες εντός της πόλης των Χανίων. Στόχος είναι να επιτευχθεί εξοικονόμηση ενέργειας κατά τα προβλεπόμενα επίπεδα στο Σχέδιο Υλοποίησης της παραπάνω πράξης (ΑΞΟΝΑΣ 2: ΠΑΡΕΜΒΑΣΕΙΣ ΣΕ ΚΟΙΝΟΧΡΗΣΤΟΥΣ ΧΩΡΟΥΣ ΤΟΥ ΑΣΤΙΚΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ). Η συνολική προμήθεια λαμπτήρων εξωτερικού οδοφωτισμού για την Εξοικονόμηση και Διαχείριση Ενέργειας Δημοτικού Φωτισμού, στα πλαίσια του «Υποέργου 2 της Πράξης Εξοικονόμηση Ενέργειας Χανίων (ΟΠΣ )», έχει ενδεικτικό προϋπολογισμό ,00 ευρώ και επιπλέον Φ.Π.Α. 23% ,50 ευρώ, δηλαδή σύνολο ,50 ευρώ. Η δαπάνη της προμήθειας θα συγχρηματοδοτηθεί από πόρους του Ευρωπαϊκό Ταμείο Περιφερειακής Ανάπτυξης (ΕΤΠΑ) και από Εθνικούς Πόρους στο πλαίσιο του Άξονα Προτεραιότητας «Ολοκλήρωση του ενεργειακού συστήματος της χώρας και ενίσχυση της αειφορίας», του Επιχειρησιακού Προγράμματος «Ανταγωνιστικότητα και Επιχειρηματικότητα» και θα βαρύνει τις πιστώσεις της Πράξης με τίτλο «ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΧΑΝΙΩΝ» (Σ.Α.Ε. 0618, κωδ. ΠΔΕ: 2012ΣΕ ). Η σχετική δαπάνη προβλέπεται στον προϋπολογισμό του Δήμου Χανίων, με Κ.Α.Ε του προϋπολογισμού εξόδων του οικ. έτους 2014, και πρόκειται να υλοποιηθεί εντός των οικ. ετών 2014 και Στόχος του ΕΤΠΑ είναι να συνεισφέρει στη χρηματοδότηση συνδρομής για την τόνωση της οικονομικής και κοινωνικής συνοχής με τη μείωση των κυριότερων περιφερειακών ανισορροπιών μέσω της υποστήριξης της αναπτυξιακής και διαρθρωτικής προσαρμογής των περιφερειακών οικονομιών, συμπεριλαμβανομένης της μετατροπής των βιομηχανικών περιφερειών που παρακμάζουν και των περιφερειών που υστερούν, και μέσω της υποστήριξης της διασυνοριακής, διακρατικής και διαπεριφερειακής συνεργασίας. Με τον τρόπο αυτόν το ΕΤΠΑ υλοποιεί τις προτεραιότητες της Κοινότητας, και ιδίως την ανάγκη ενίσχυσης της ανταγωνιστικότητας και της καινοτομίας, της δημιουργίας και της διατήρησης βιώσιμων θέσεων απασχόλησης, και εξασφάλισης βιώσιμης ανάπτυξης. Το υποέργο 2 προβλέπει την αντικατάσταση των παλαιών φωτιστικών σωμώτων με νέα σύγχρονης τεχνολογίας που θα προκύψουν από την παρούσα προμήθεια νέων λαμπτήρων τύπου LED, και την εγκατάσταση των λαμπτήρων (από το Δήμο Χανίων) σε συγκεκριμένα σημεία εντός της πόλης των Χανίων, με βασικό στόχο: Την εξοικονόμηση Ενέργειας και τη Μείωση Εκπομπής CO2, μέσω ολοκληρωμένων παρεμβάσεων εξοικονόμησης και διαχείρισης ενέργειας, 3

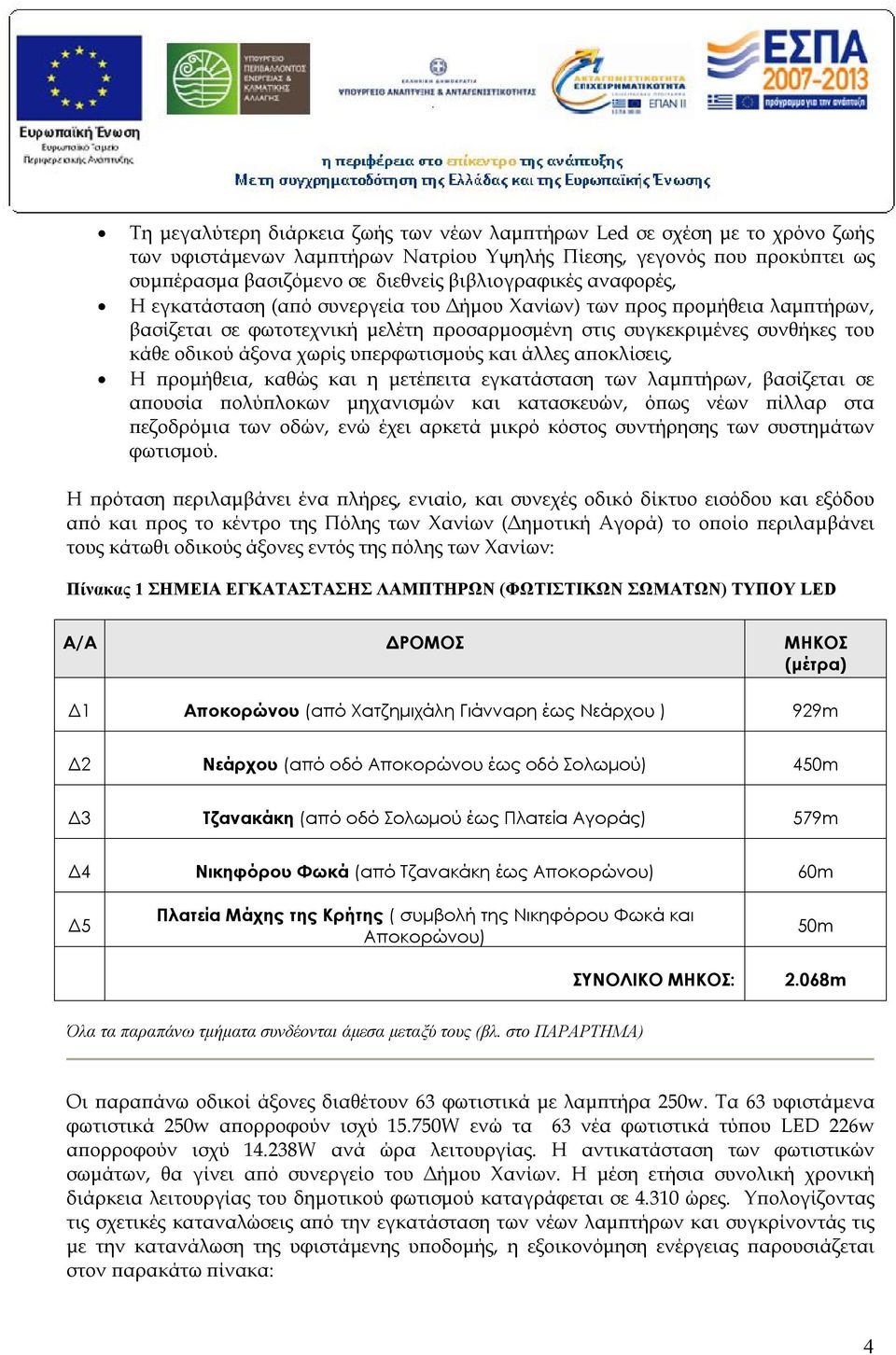

4 Τη μεγαλύτερη διάρκεια ζωής των νέων λαμπτήρων Led σε σχέση με το χρόνο ζωής των υφιστάμενων λαμπτήρων Νατρίου Υψηλής Πίεσης, γεγονός που προκύπτει ως συμπέρασμα βασιζόμενο σε διεθνείς βιβλιογραφικές αναφορές, Η εγκατάσταση (από συνεργεία του Δήμου Χανίων) των προς προμήθεια λαμπτήρων, βασίζεται σε φωτοτεχνική μελέτη προσαρμοσμένη στις συγκεκριμένες συνθήκες του κάθε οδικού άξονα χωρίς υπερφωτισμούς και άλλες αποκλίσεις, Η προμήθεια, καθώς και η μετέπειτα εγκατάσταση των λαμπτήρων, βασίζεται σε απουσία πολύπλοκων μηχανισμών και κατασκευών, όπως νέων πίλλαρ στα πεζοδρόμια των οδών, ενώ έχει αρκετά μικρό κόστος συντήρησης των συστημάτων φωτισμού. Η πρόταση περιλαμβάνει ένα πλήρες, ενιαίο, και συνεχές οδικό δίκτυο εισόδου και εξόδου από και προς το κέντρο της Πόλης των Χανίων (Δημοτική Αγορά) το οποίο περιλαμβάνει τους κάτωθι οδικούς άξονες εντός της πόλης των Χανίων: Πίνακας 1 ΣΗΜΕΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΛΑΜΠΤΗΡΩΝ (ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ) ΤΥΠΟΥ LED Α/Α ΔΡΟΜΟΣ ΜΗΚΟΣ (μέτρα) Δ1 Αποκορώνου (από Χατζημιχάλη Γιάνναρη έως Νεάρχου ) 929m Δ2 Νεάρχου (από οδό Αποκορώνου έως οδό Σολωμού) 450m Δ3 Τζανακάκη (από οδό Σολωμού έως Πλατεία Αγοράς) 579m Δ4 Νικηφόρου Φωκά (από Τζανακάκη έως Αποκορώνου) 60m Δ5 Πλατεία Μάχης της Κρήτης ( συμβολή της Νικηφόρου Φωκά και Αποκορώνου) 50m ΣΥΝΟΛΙΚΟ ΜΗΚΟΣ: 2.068m Όλα τα παραπάνω τμήματα συνδέονται άμεσα μεταξύ τους (βλ. στο ΠΑΡΑΡΤΗΜΑ) Οι παραπάνω οδικοί άξονες διαθέτουν 63 φωτιστικά με λαμπτήρα 250w. Τα 63 υφιστάμενα φωτιστικά 250w απορροφούν ισχύ W ενώ τα 63 νέα φωτιστικά τύπου LED 226w απορροφούν ισχύ W ανά ώρα λειτουργίας. Η αντικατάσταση των φωτιστικών σωμάτων, θα γίνει από συνεργείο του Δήμου Χανίων. Η μέση ετήσια συνολική χρονική διάρκεια λειτουργίας του δημοτικού φωτισμού καταγράφεται σε ώρες. Υπολογίζοντας τις σχετικές καταναλώσεις από την εγκατάσταση των νέων λαμπτήρων και συγκρίνοντάς τις με την κατανάλωση της υφιστάμενης υποδομής, η εξοικονόμηση ενέργειας παρουσιάζεται στον παρακάτω πίνακα: 4

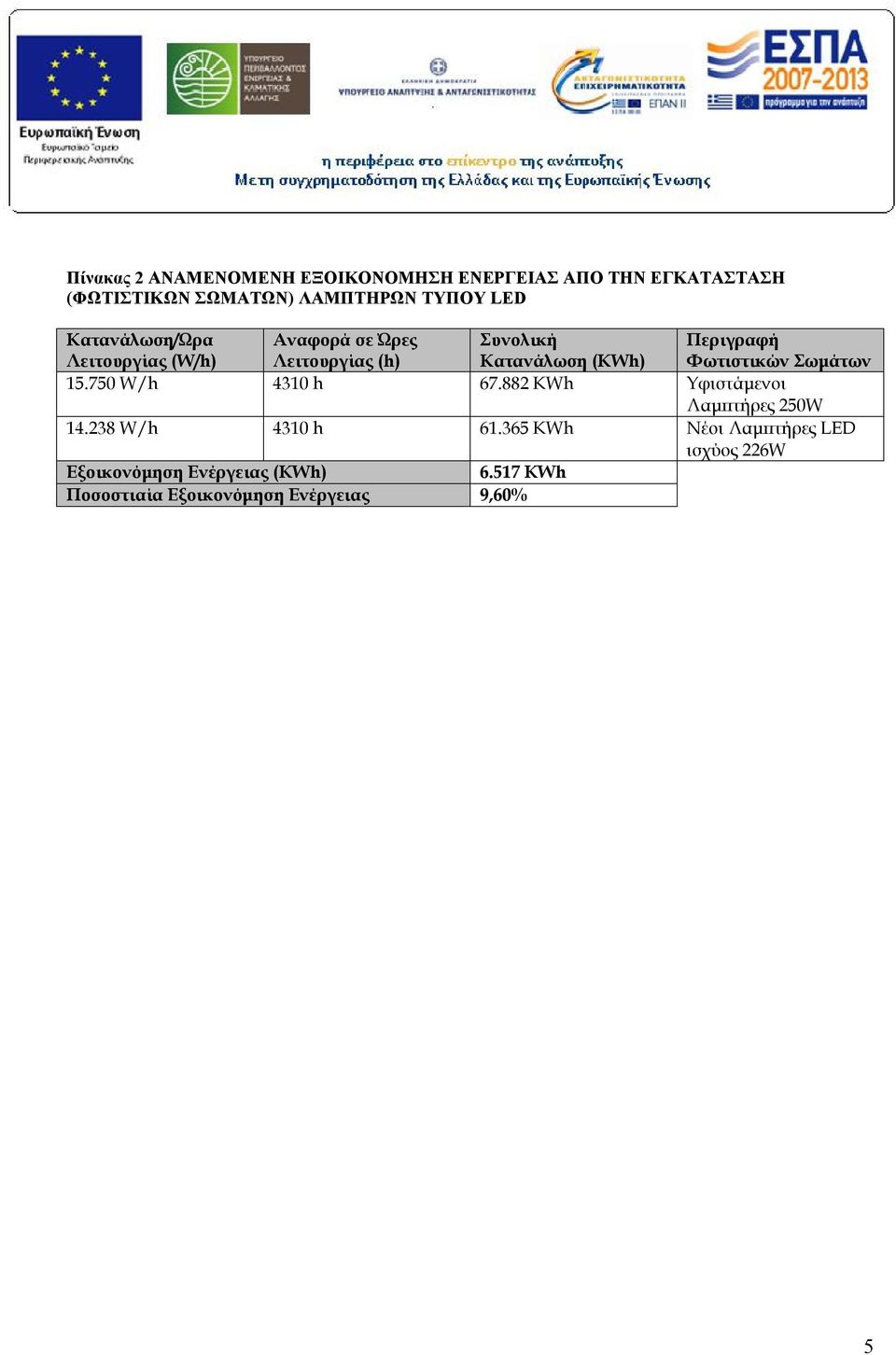

5 Πίνακας 2 ΑΝΑΜΕΝΟΜΕΝΗ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΑΠΟ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ (ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ) ΛΑΜΠΤΗΡΩΝ ΤΥΠΟΥ LED Κατανάλωση/Ώρα Λειτουργίας (W/h) Αναφορά σε Ώρες Λειτουργίας (h) Συνολική Κατανάλωση (KWh) Περιγραφή Φωτιστικών Σωμάτων W/h 4310 h KWh Υφιστάμενοι Λαμπτήρες 250W W/h 4310 h KWh Νέοι Λαμπτήρες LED ισχύoς 226W Εξοικονόμηση Ενέργειας (KWh) ΚWh Ποσοστιαία Εξοικονόμηση Ενέργειας 9,60% 5

6 2. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Οι τεχνικές Προδιαγραφές αφορούν την προμήθεια εξηντα-τριών (63) λαμπτήρων τύπου LED με τα κάτωθι τεχνικά χαρακτηριστικά επι ποινή αποκλεισμού: Πίνακας 3 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΛΑΜΠΤΗΡΩΝ (ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ) ΤΥΠΟΥ LED ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Φωτιστικό σώμα τεχνολογίας LED ΠΕΡΙΓΡΑΦΗ/ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Ποσότητα = 63 τεμάχια Διάρκεια ζωής των leds ώρες (τουλάχιστον ώρες) Ηλεκτρική κατανάλωση του κυκλώματος των leds 226 Watt (έως και 226 Watt) του φ.σ Συνολική φωτεινή ροή του κυκλώματος των leds lm (τουλάχιστον lm) (lm) Αποδεκτή θερμοκρασίας χρώματος φωτισμού (K) 3.500Κ 4.500Κ (Από έως και Κ) Κατάλληλο για τοποθέτηση σε βραχίονα, για συνεχή λειτουργία στο ύπαιθρο Διαστάσεων Μικρού Όγκου Πιστοποίηση ENEC Ο κατασκευαστικός οίκος του φωτιστικού θα είναι ISO9001:2008 ή νεότερο πιστοποιημένος με Ευρωπαϊκού Προτύπου σύμφωνα με ΕΝ , του ΕΝ , του ΕΝ , ΕΝ , ΕΝ55015 ή ανωτέρου Υλικό περιβλήματος Από χυτό αλουμίνιο Αντιδιαβρωτική Προστασία Εξωτερικών Επιφανειών. Το φ.σ. θα έχει σύστημα ασφάλισης της συγκράτησης του με τον βραχίονα Το φ.σ. θα είναι κατάλληλο για παραθαλάσσιο περιβάλλον To φ.σ. θα διαθέτει μηχανισμό αποτροπής δημιουργίας υδρατμών εντός του φωτιστικού H γυάλινη επιφάνεια κατάλληλη για την διάχυση του φωτισμού Πάχος γυάλινης επιφάνειας διάχυσης φωτισμού 4mm (τουλάχιστον 4 χιλιοστά) Θα φέρει ειδική διαμόρφωση στο κάλυμμα του για την απαγωγή της θερμότητας που παράγουν τα leds Το κάθε led θα έχει το δικό του ανεξάρτητο φακό για την διασπορά του φωτισμού. Βαθμός στεγανότητας IP66 τουλάχιστον 6

7 Αντοχή σε Κρούση Κλάση Μόνωσης Θα διαθέτει γωνιόμετρο για τον έλεγχο της κλίσης του φωτιστικού Το ηλεκτρολογικό του κύκλωμα θα διαθέτει μαχαιρωτό διακόπτη, ο οποίος θα ενεργοποιείται με το άνοιγμα του φωτιστικού για επισκευή Η σύνδεση του φωτιστικού με το καλώδιο τροφοδοσίας του, θα επιτυγχάνεται με μηχανισμό τύπου fast connector, στεγανότητας Tα leds θα προστατεύονται από τις μεγάλες αυξομειώσεις της τάσης Σε περίπτωση που κάποιο led του κυκλώματος αστοχήσει, θα εξασφαλίζεται η λειτουργία των υπολοίπων, με κατάλληλη διάταξη. Ο έλεγχος της θερμοκρασίας θα γίνεται με αυτόματο τρόπο και θα παρεμβαίνει σε επείγουσες συνθήκες Διάρκεια ισχύος της γραπτής εγγύησης του κατασκευαστή (έτη) ΙΚ08 ή ανώτερου ΙΙ ή ανώτερου IP67 τουλάχιστον 2,5 έτη (τουλάχιστον 2,5 έτη) ΘΕΩΡΗΘΗΚΕ ΕΛΕΓΧΘΗΚΕ ΣΥΝΤΑΧΘΗΚΕ Ο ΑΝΑΠΛΗΡΩΤΗΣ ΠΡΟΪΣΤΑΜΕΝΟΣ Δ/ΝΣΗΣ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΔΗΜΟΥ ΧΑΝΙΩΝ Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ Η/Μ ΕΡΓΩΝ & ΚΥΚΛΟΦΟΡΙΑΣ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧΑΝΙΚΟΣ ΥΠ/ΛΟΣ ΤΜΗΜΑΤΟΣ Η/Μ ΕΡΓΩΝ & ΚΥΚΛΟΦΟΡΙΑΣ ΣΟΦΟΚΛΗΣ ΤΣΙΡΑΝΤΩΝΑΚΗΣ ΓΑΒΡΙΗΛ ΜΑΡΙΝΑΚΗΣ ΕΜ. ΠΑΡΑΣΚΑΚΗΣ 7

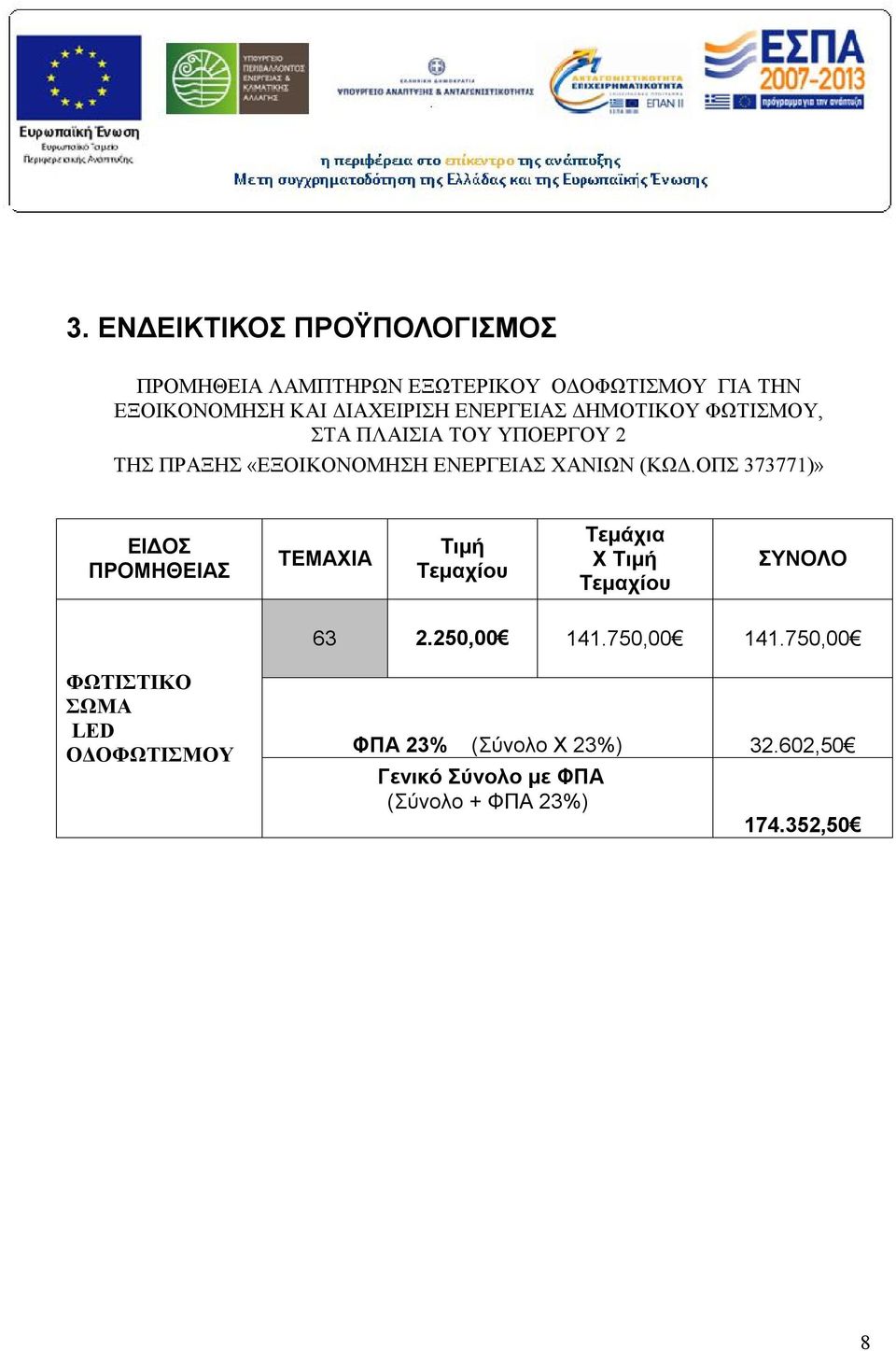

8 3. ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΠΡΟΜΗΘΕΙΑ ΛΑΜΠΤΗΡΩΝ ΕΞΩΤΕΡΙΚΟΥ ΟΔΟΦΩΤΙΣΜΟΥ ΓΙΑ ΤΗΝ ΕΞΟΙΚΟΝΟΜΗΣΗ ΚΑΙ ΔΙΑΧΕΙΡΙΣΗ ΕΝΕΡΓΕΙΑΣ ΔΗΜΟΤΙΚΟΥ ΦΩΤΙΣΜΟΥ, ΣΤΑ ΠΛΑΙΣΙΑ ΤΟΥ ΥΠΟΕΡΓΟΥ 2 ΤΗΣ ΠΡΑΞΗΣ «ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΧΑΝΙΩΝ (ΚΩΔ.ΟΠΣ )» ΕΙΔΟΣ ΠΡΟΜΗΘΕΙΑΣ ΤΕΜΑΧΙΑ Τιμή Τεμαχίου Τεμάχια Χ Τιμή Τεμαχίου ΣΥΝΟΛΟ , , ,00 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ LED ΟΔΟΦΩΤΙΣΜΟΥ ΦΠΑ 23% (Σύνολο Χ 23%) ,50 Γενικό Σύνολο με ΦΠΑ (Σύνολο + ΦΠΑ 23%) ,50 8

9 ΠΑΡΑΡΤΗΜΑ Εικόνα 1 ΠΕΡΙΟΧΗ ΠΑΡΕΜΒΑΣΗΣ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ ΜΕ ΑΛΛΑΓΗ ΛΑΜΠΤΗΡΩΝ (ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ) ΤΥΠΟΥ LED 9
