1 ΕΝΕΡΓΟΣ ΙΛΥΣ

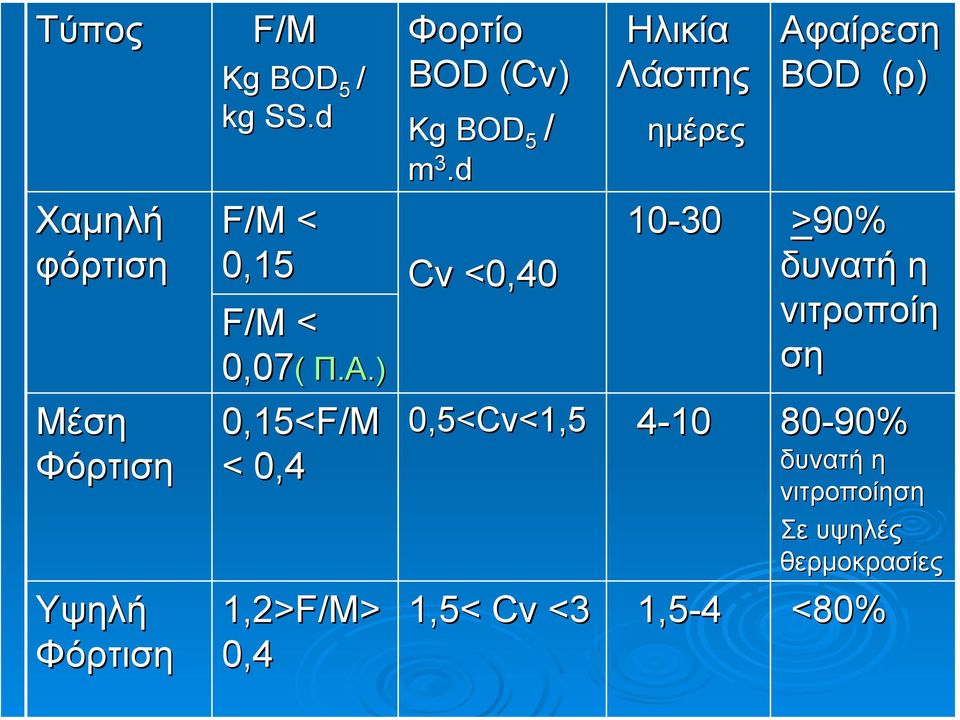

2 Τύπος Χαµηλή φόρτιση Μέση Φόρτιση Υψηλή Φόρτιση F/M Kg BOD 5 / kg SS.d F/M < 0,15 F/M < 0,07 0,15<F/M < 0,4 0,07( ( Π.Α.) 1,2>F/M> 0,4 Φορτίο BOD (Cv) Kg BOD 5 / m 3.d Cv <0,40 0,5<Cv Cv<1,5 1,5< Cv <3 Ηλικία Λάσπης ηµέρες ,5-4 Αφαίρεση ΒΟD (ρ) >90% δυνατή η νιτροποίη ση 80-90% δυνατή η νιτροποίηση Σε υψηλές θερµοκρασίες <80%

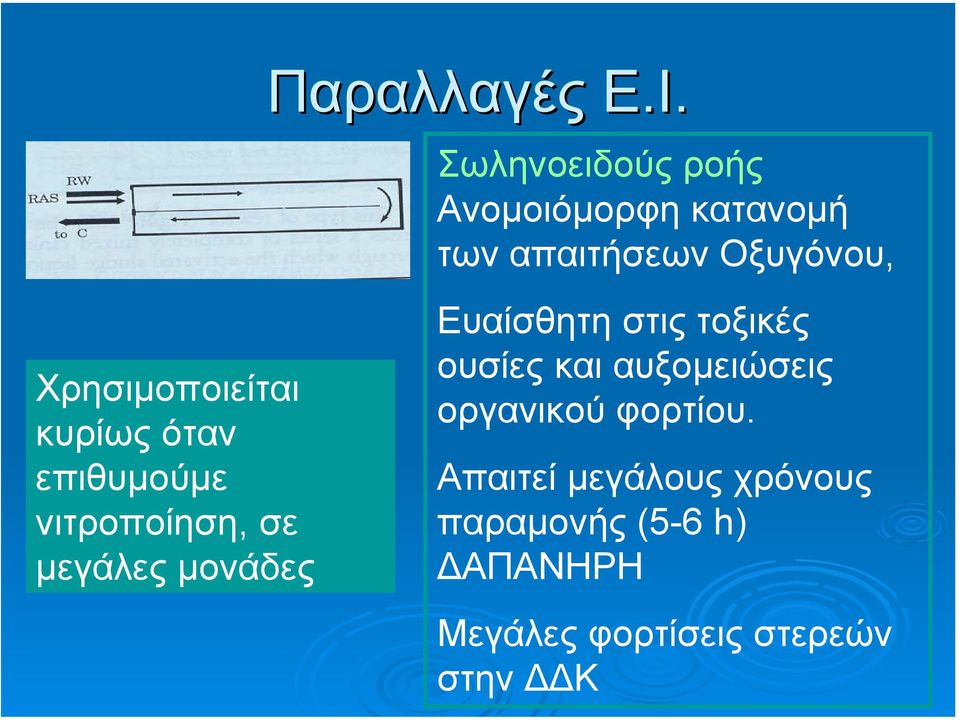

3 Παραλλαγές Ε.Ι. Σωληνοειδούς ροής Ανοµοιόµορφη κατανοµή των απαιτήσεων Οξυγόνου, Χρησιµοποιείται κυρίως όταν επιθυµούµε νιτροποίηση, σε µεγάλες µονάδες Ευαίσθητη στις τοξικές ουσίες και αυξοµειώσεις οργανικού φορτίου. Απαιτεί µεγάλους χρόνους παραµονής (5-6 h) ΑΠΑΝΗΡΗ Μεγάλες φορτίσεις στερεών στην Κ

Χρησιµοποιείται κυρίως όταν επιθυµούµε νιτροποίηση, σε µεγάλες µονάδες

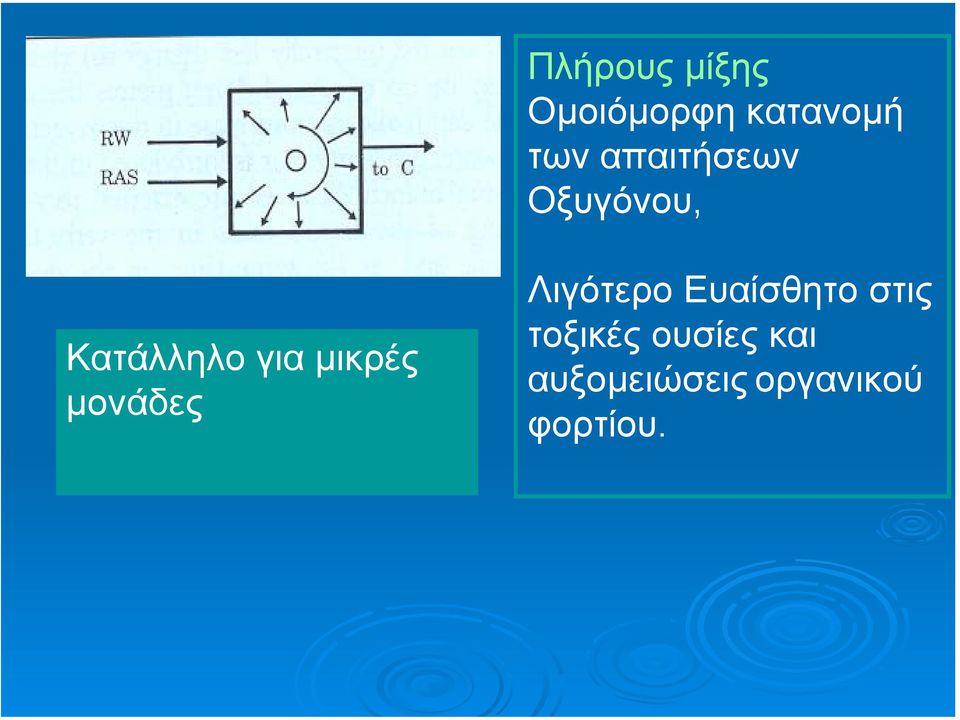

4 Πλήρους µίξης Οµοιόµορφη κατανοµή των απαιτήσεων Οξυγόνου, Κατάλληλο για µικρές µονάδες Λιγότερο Ευαίσθητο στις τοξικές ουσίες και αυξοµειώσεις οργανικού φορτίου.

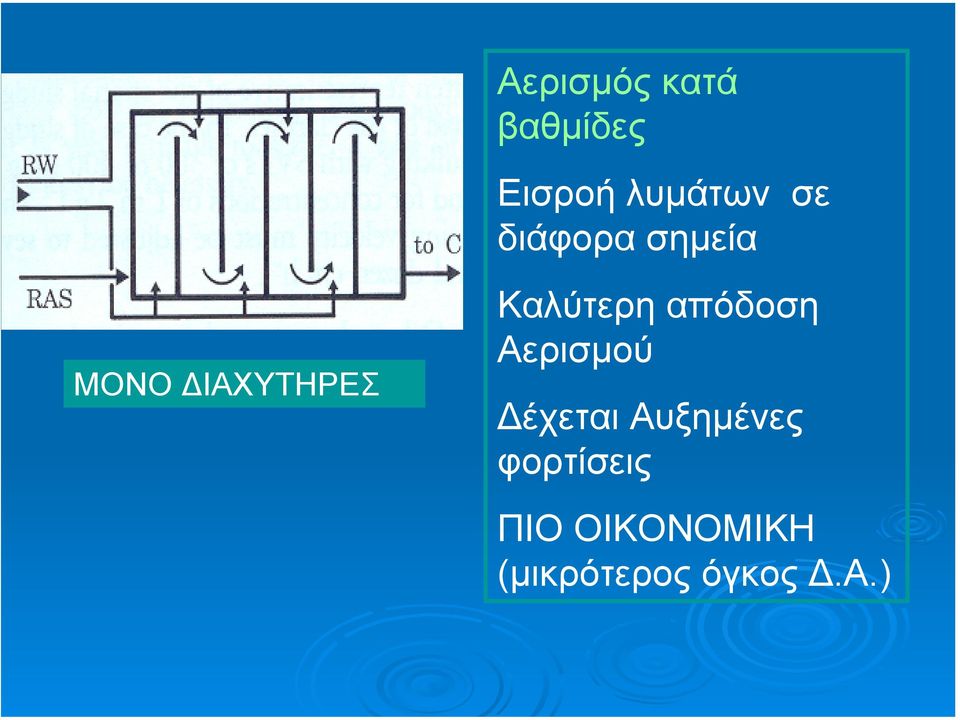

5 Αερισµός κατά βαθµίδες Εισροή λυµάτων σε διάφορα σηµεία ΜΟΝΟ ΙΑΧΥΤΗΡΕΣ Καλύτερη απόδοση Αερισµού έχεται Αυξηµένες φορτίσεις ΠΙΟ ΟΙΚΟΝΟΜΙΚΗ (µικρότερος όγκος.α.)

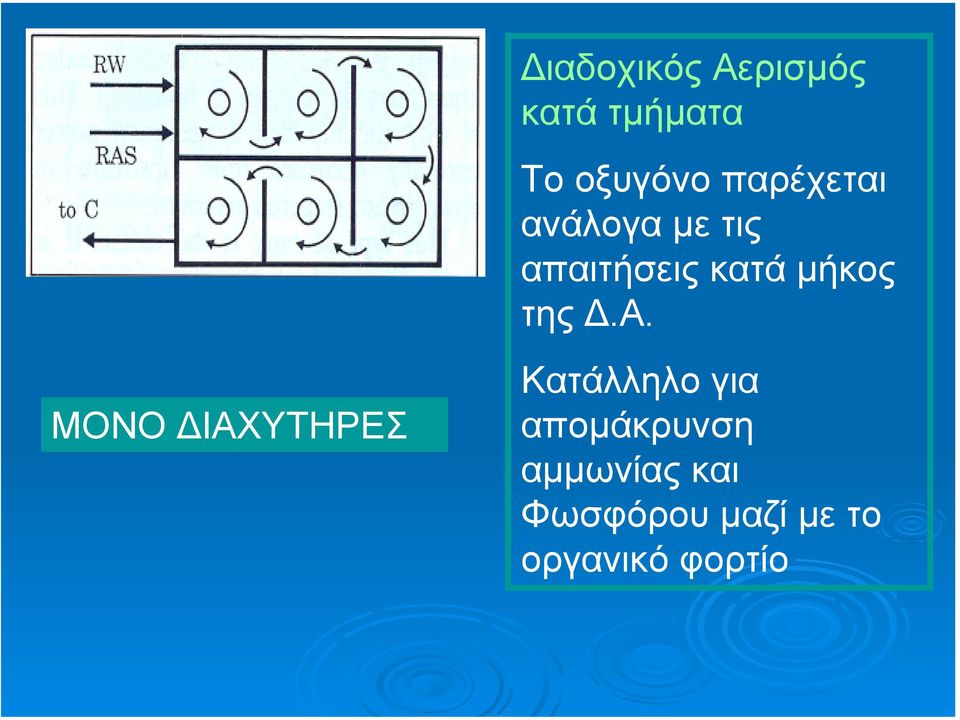

6 ιαδοχικός Αερισµός κατά τµήµατα Το οξυγόνο παρέχεται ανάλογα µε τις απαιτήσεις κατά µήκος της.α. ΜΟΝΟ ΙΑΧΥΤΗΡΕΣ Κατάλληλο για αποµάκρυνση αµµωνίας και Φωσφόρου µαζί µε το οργανικό φορτίο

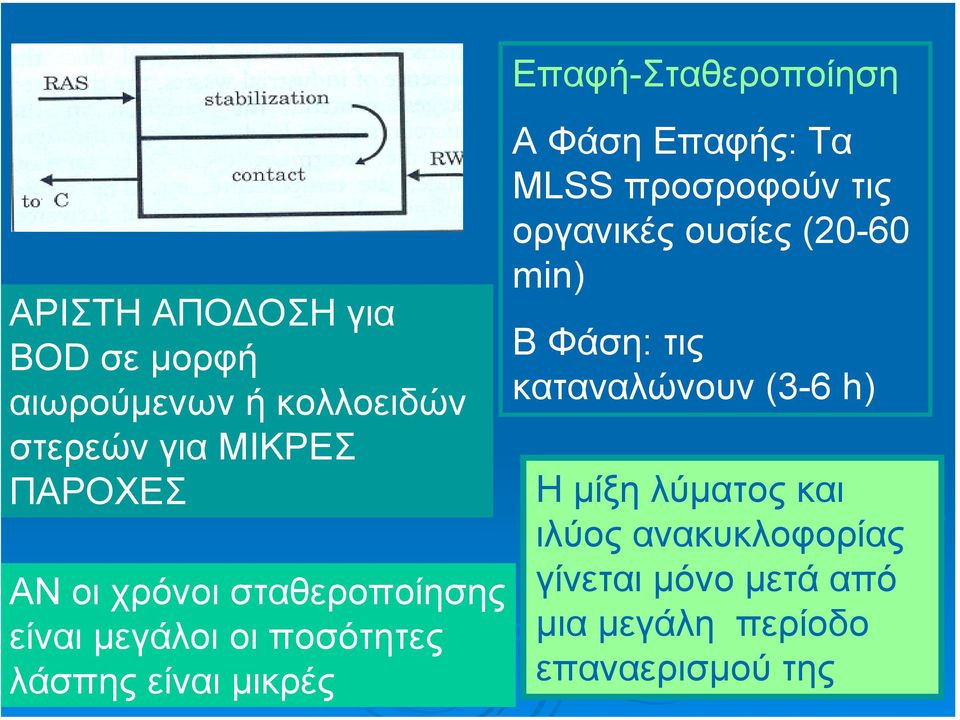

7 ΑΡΙΣΤΗ ΑΠΟ ΟΣΗ για BOD σε µορφή αιωρούµενων ή κολλοειδών στερεών για ΜΙΚΡΕΣ ΠΑΡΟΧΕΣ ΑΝ οι χρόνοι σταθεροποίησης είναι µεγάλοι οι ποσότητες λάσπης είναι µικρές Επαφή-Σταθεροποίηση Α Φάση Επαφής: Τα MLSS προσροφούν τις οργανικές ουσίες (20-60 min) Β Φάση: τις καταναλώνουν (3-6 h) Η µίξη λύµατος και ιλύος ανακυκλοφορίας γίνεται µόνο µετά από µια µεγάλη περίοδο επαναερισµού της

Φάση Επαφής: Τα MLSS προσροφούν τις οργανικές ουσίες (20-60 min) Β Φάση: τις καταναλώνουν

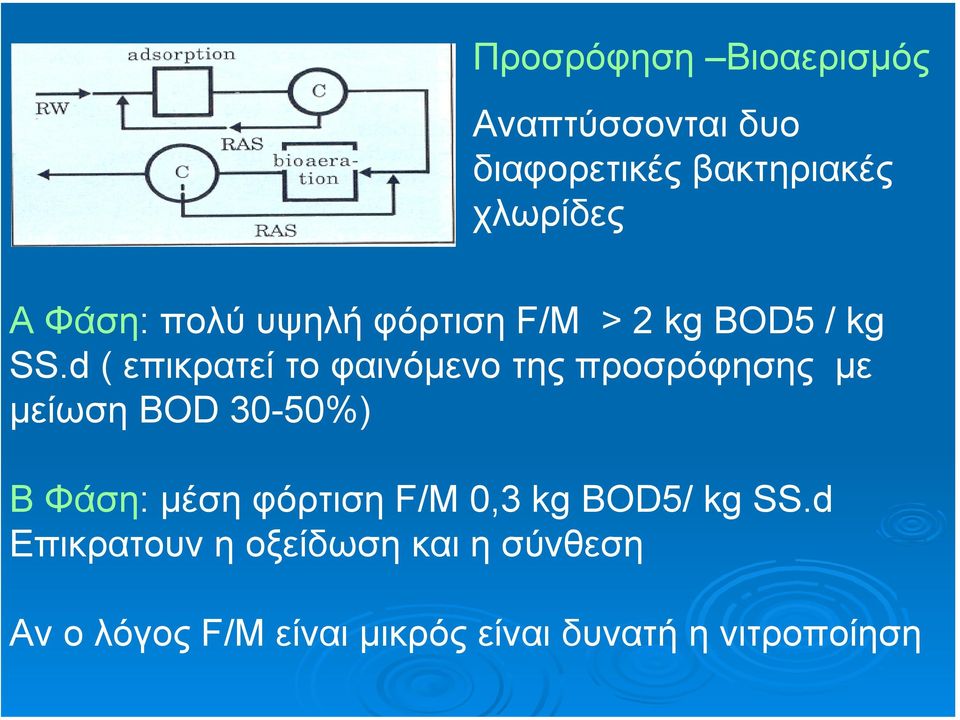

8 Προσρόφηση Βιοαερισµός Αναπτύσσονται δυο διαφορετικές βακτηριακές χλωρίδες Α Φάση: πολύ υψηλή φόρτιση F/M > 2 kg BOD5 / kg SS.d ( επικρατεί το φαινόµενο της προσρόφησης µε µείωση ΒΟD 30-50%) B Φάση: µέση φόρτιση F/M 0,3 kg BOD5/ kg SS.d Επικρατουν η οξείδωση και η σύνθεση Αν ο λόγος F/Μ είναι µικρός είναι δυνατή η νιτροποίηση

d ( επικρατεί το φαινόµενο της προσρόφησης µε µείωση ΒΟD 30-50%) B Φάση: µέση

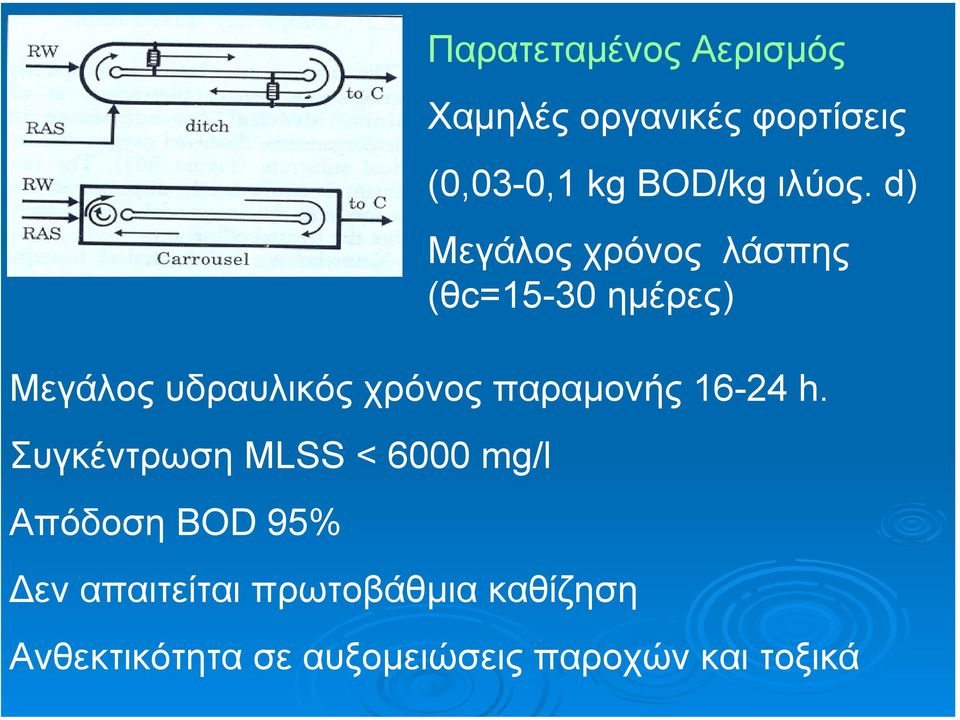

9 Παρατεταµένος Αερισµός Χαµηλές οργανικές φορτίσεις (0,03-0,1 kg BOD/kg ιλύος. d) Μεγάλος χρόνος λάσπης (θc=15-30 ηµέρες) Μεγάλος υδραυλικός χρόνος παραµονής h. Συγκέντρωση ΜLSS < 6000 mg/l Απόδοση BOD 95% εν απαιτείται πρωτοβάθµια καθίζηση Ανθεκτικότητα σε αυξοµειώσεις παροχών και τοξικά

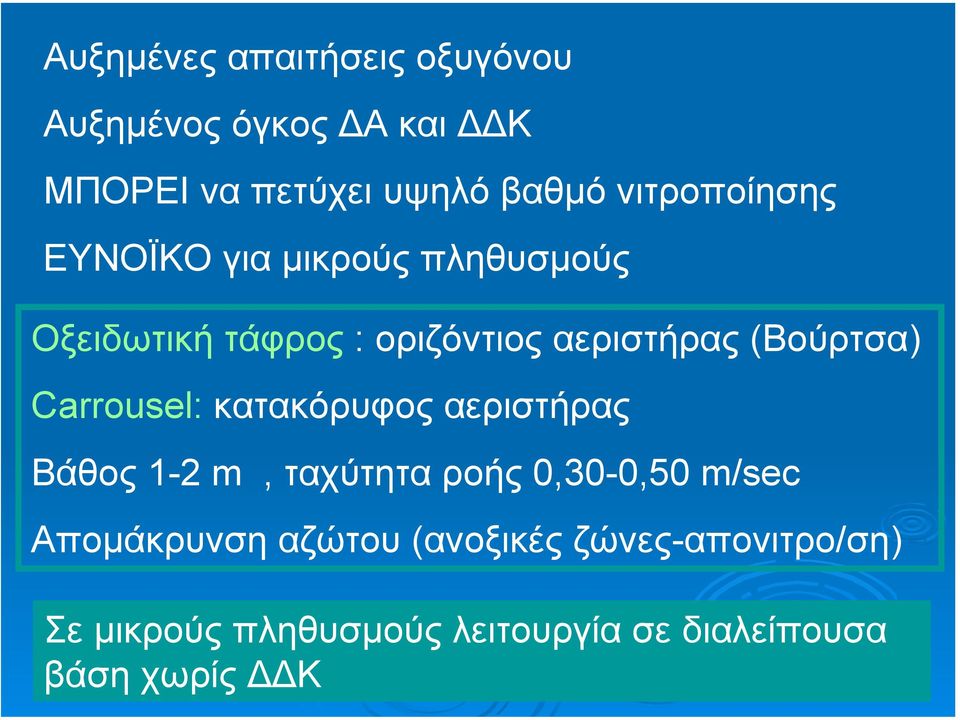

10 Αυξηµένες απαιτήσεις οξυγόνου Αυξηµένος όγκος Α και Κ ΜΠΟΡΕΙ να πετύχει υψηλό βαθµό νιτροποίησης ΕΥΝΟΪΚΟ για µικρούς πληθυσµούς Οξειδωτική τάφρος : οριζόντιος αεριστήρας (Βούρτσα) Carrousel: κατακόρυφος αεριστήρας Βάθος 1-2 m, ταχύτητα ροής 0,30-0,50 m/sec Αποµάκρυνση αζώτου (ανοξικές ζώνες-απονιτρο/ση) Σε µικρούς πληθυσµούς λειτουργία σε διαλείπουσα βάση χωρίς Κ

(Βούρτσα) Carrousel: κατακόρυφος αεριστήρας Βάθος 1-2 m, ταχύτητα ροής 0,30-0,50 m/sec

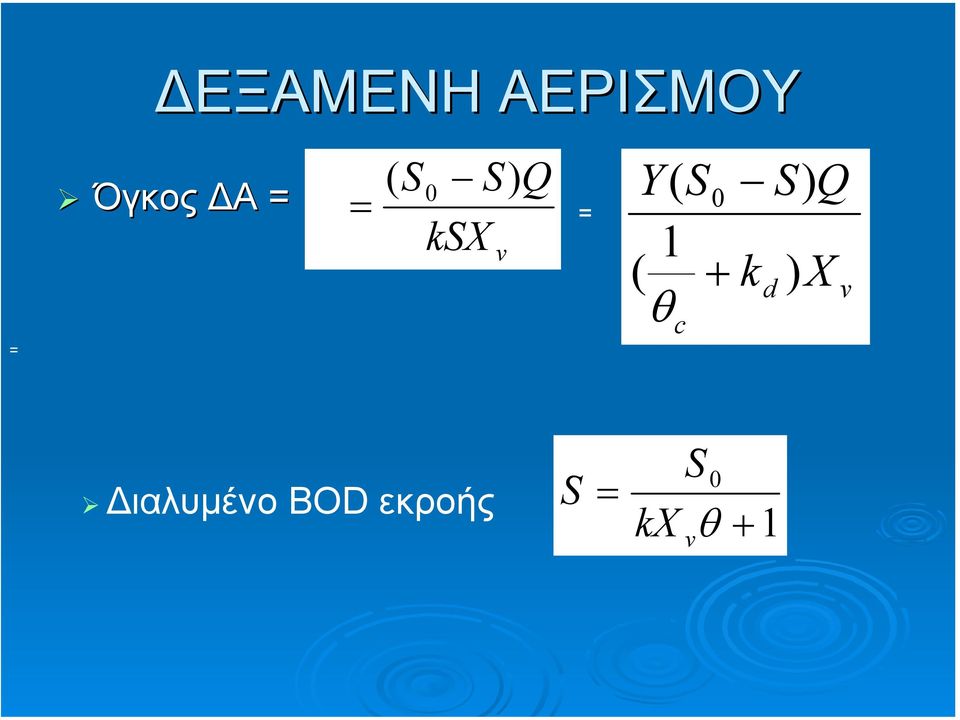

11 ΕΞΑΜΕΝΗ ΑΕΡΙΣΜΟΥ = Όγκος Α = V ( S 0 S) Q = = ksx v Y( S 0 1 ( + k θ c d S) Q ) X v ιαλυµένο ΒΟD εκροής S = S 0 kx v θ + 1

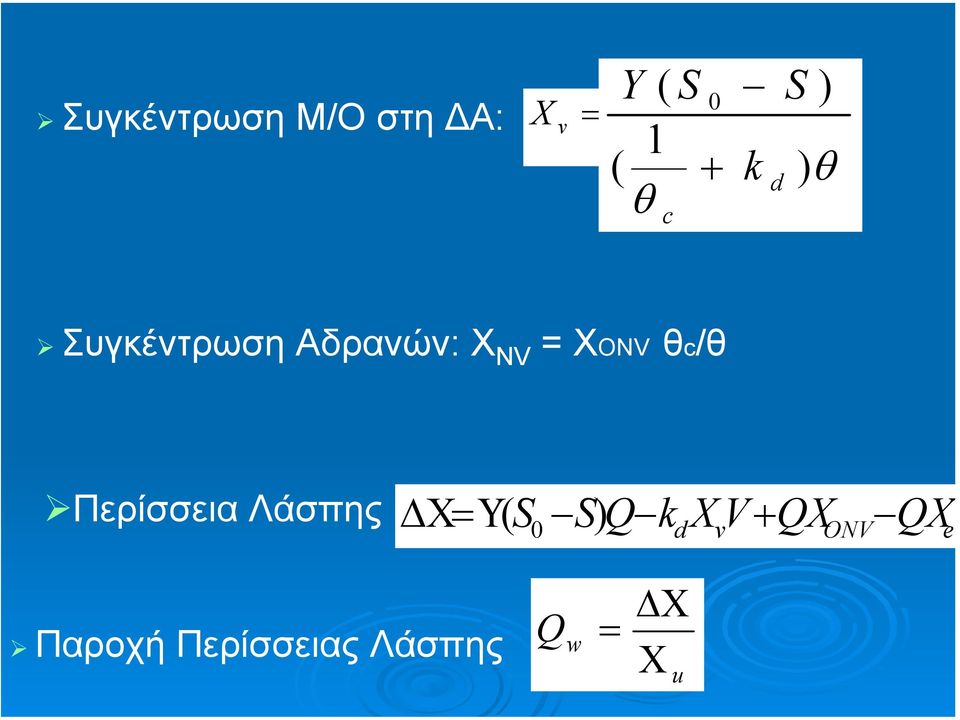

12 Συγκέντρωση Μ/Ο στη Α: X v = Y 1 ( θ ( S 0 c + S ) k d ) θ Συγκέντρωση Αδρανών: Χ ΝV = ΧΟΝV θc/θ Περίσσεια Λάσπης Χ =Υ S S) Q k ( 0 d X V+ QX v ONV QX e Παροχή Περίσσειας Λάσπης Q w = Χ Χ u

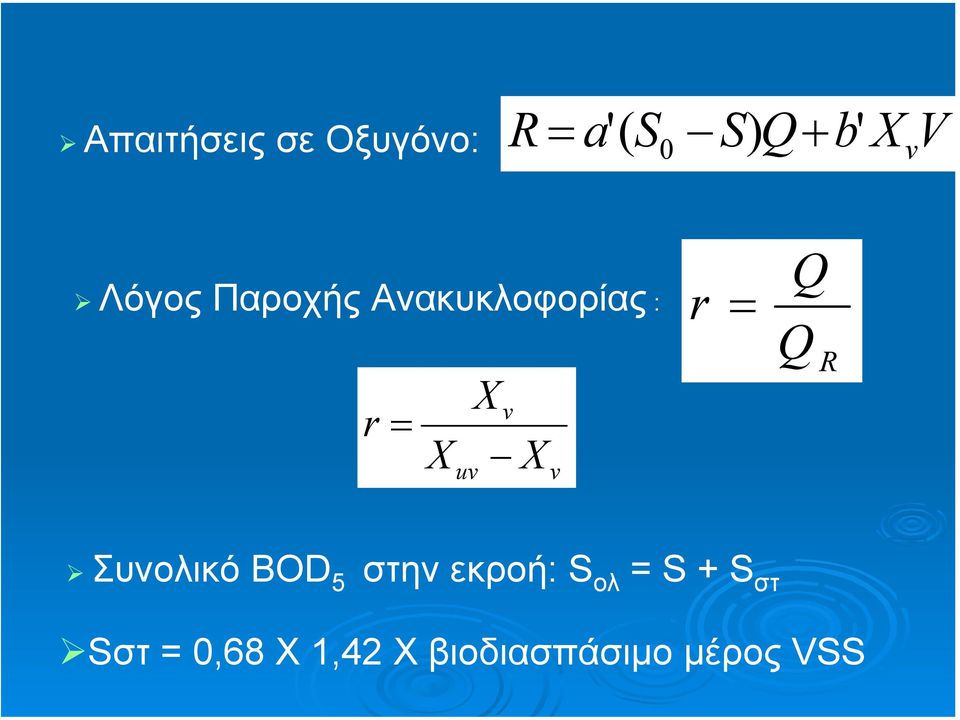

13 Απαιτήσεις σε Οξυγόνο: R = a' ( S S) Q+ b' X V 0 v Λόγος Παροχής Ανακυκλοφορίας : r = X uv X v X v r = Q Q R Συνολικό BOD 5 στην εκροή: S ολ = S + S στ Sστ = 0,68 X 1,42 X βιοδιασπάσιµο µέρος VSS

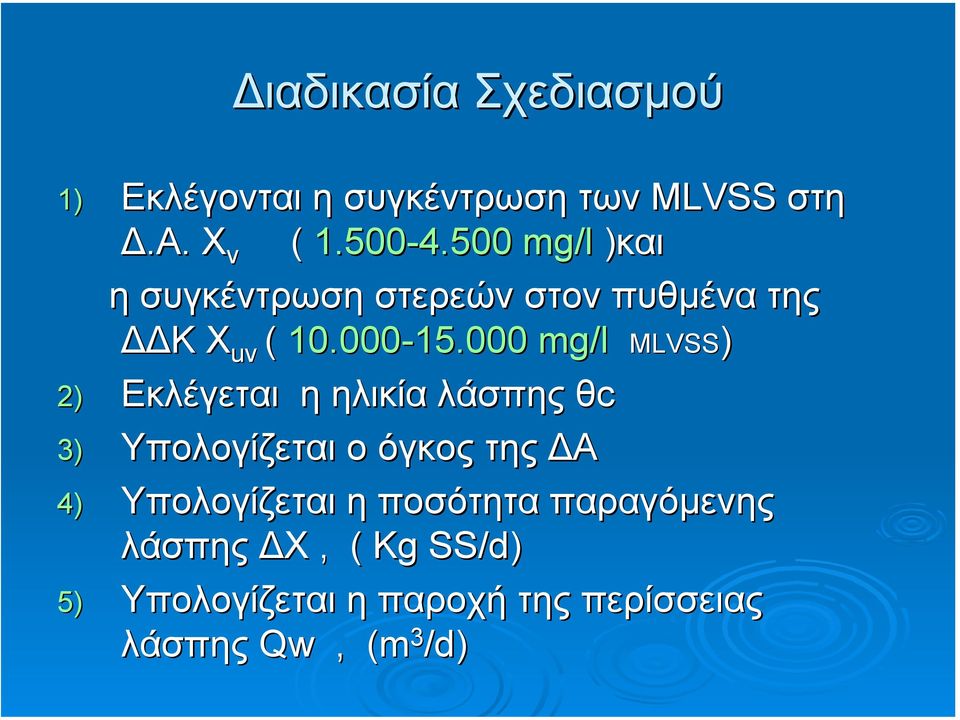

14 ιαδικασία Σχεδιασµού 1) Εκλέγονται η συγκέντρωση των MLVSS στη.α. Χ ν ( mg/l )και η συγκέντρωση στερεών στον πυθµένα της Κ Χ uv ( mg/l MLVSS) 2) Εκλέγεται η ηλικία λάσπης θcθ 3) Υπολογίζεται ο όγκος της Α 4) Υπολογίζεται η ποσότητα παραγόµενης λάσπης Χ, ( Kg SS/d) 5) Υπολογίζεται η παροχή της περίσσειας λάσπης Qw, (m 3 /d)

000 mg/l MLVSS) 2) Εκλέγεται η ηλικία λάσπης θcθ 3) Υπολογίζεται ο όγκος της Α 4)

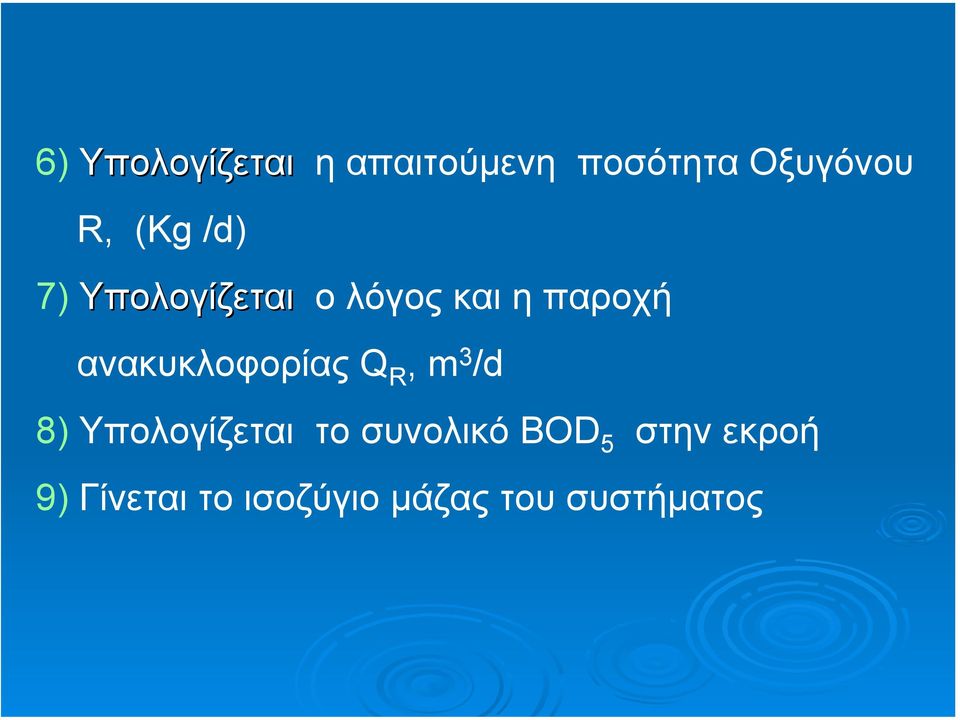

15 6) Υπολογίζεται η απαιτούµενη ποσότητα Οξυγόνου R, (Kg /d) 7) Υπολογίζεται ο λόγος και η παροχή ανακυκλοφορίας Q R, m 3 /d 8) Υπολογίζεται το συνολικό ΒΟD 5 στην εκροή 9) Γίνεται το ισοζύγιο µάζας του συστήµατος

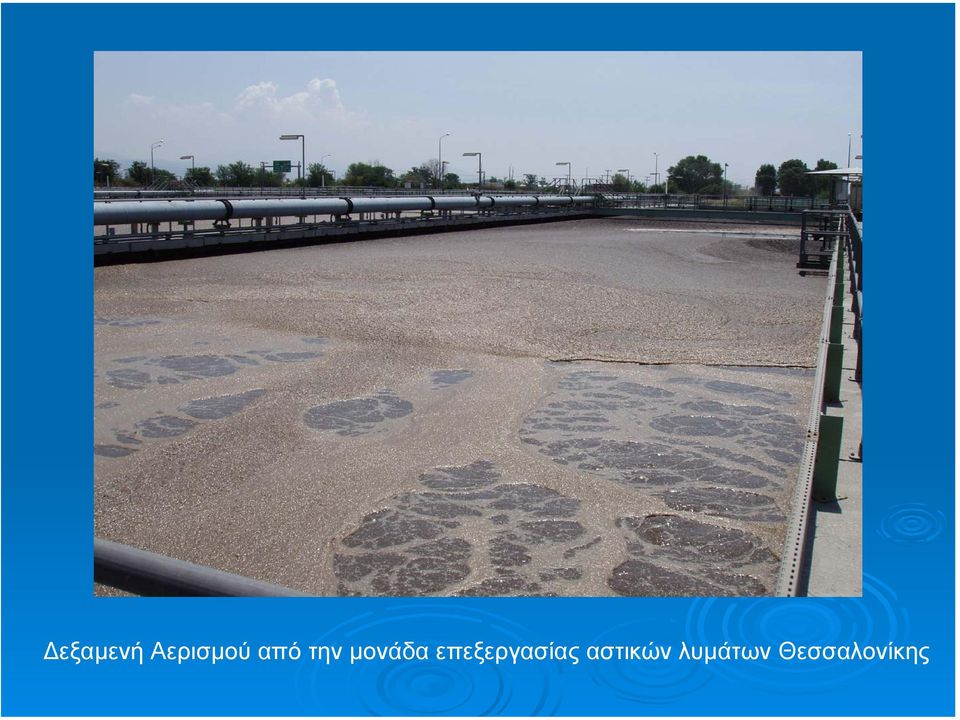

16 εξαµενή Αερισµού από την µονάδα επεξεργασίας αστικών λυµάτων Θεσσαλονίκης

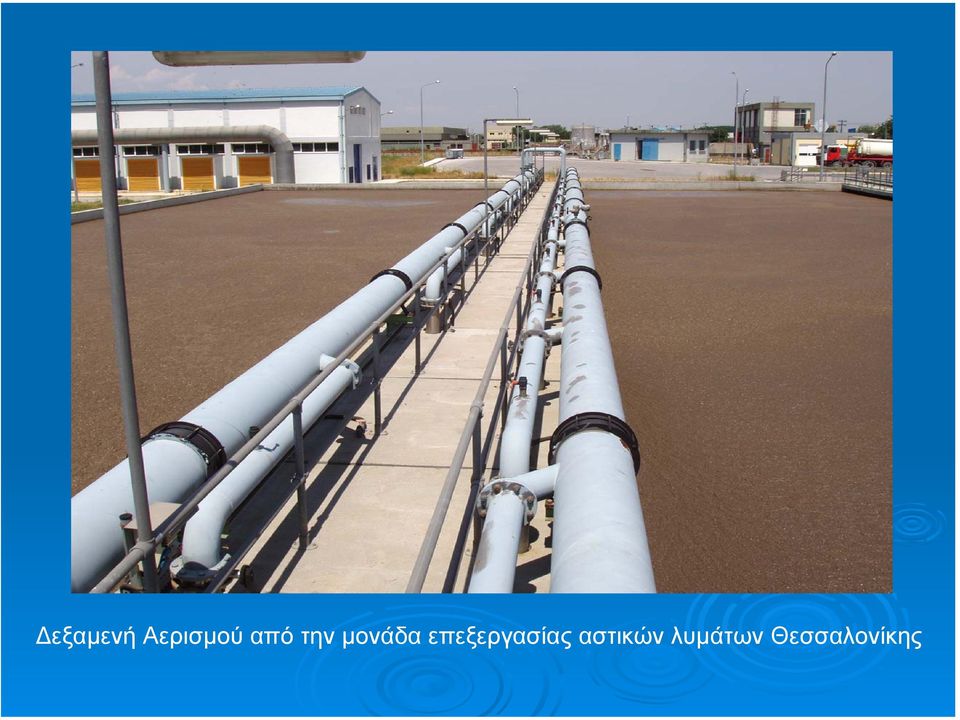

17 εξαµενή Αερισµού από την µονάδα επεξεργασίας αστικών λυµάτων Θεσσαλονίκης

20 Οξειδωτική τάφρος, στο Βέλγιο (Degrémond)

21 Επιφανειακός Αεριστήρας κατακόρυφου άξονα, παλιά δεξαµενή αερισµού Θεσσαλονίκης

22 ιαχητήρες πορώδους δίσκου (α) τοποθέτηση σε δεξαµενή αερισµού (β) Πορώδης δίσκος σε λειτουργία

23 Τύποι τοποθέτησης διαχυτήρων (α) κάθετα στο τοίχωµα της Α κατά µήκος της µιας πλευράς (β) στον πυθµένα της Α (Degrémont)

24 ιαχητήρες µη πορώδους µέσου (α) τοποθέτηση σε δεξαµενή αερισµού (β) Μη πορώδης

25 Η απόδοση µεταφοράς οξυγόνου ε (%) των διαχυτήρων ορίζεται σαν: µάζα απορροφούµενου από τα απόβλητα Ο2 / µονάδα χρόνου µάζα παρεχόµενου στα απόβλητα Ο2 / µονάδα χρόνου

26 Επιφανειακός Αεριστήρας οριζόντιου άξονα (βούρτσα),

27 Τοµή τυπικών εξαµενών ευτεροβάθµιας καθίζησης µε κεντρική εισροή λυµάτων

28 Κόφτρες επιπλεόντων υπερχειλιστή

29 Μονάδα επεξεργασίας λυµάτων µε σύστηµα Ενεργού Ιλύος

30 Τυπικές τιµές παραµέτρων σχεδιασµού Κ για µέση και παροχή αιχµής (Metcalf & Eddy) Είδος Επεξεργασίας Υδραυλικό Φορτίο m 3 / m 2 d Μέση Τιµή Αιχµή Φόρτιση Στερεών kg/ m 2 d Μέση Τιµή Αιχµή Βάθο ς m Καθίζηση µετά από Ενεργό Ιλύ (εκτός Παρ. Αερισµού) ,5-5 Καθίζηση µετά από Π.Αερ ,5-5 Είδος Επεξεργασίας Υδραυλικό Φορτίο m 3 / m 2 d Μέση Τιµή Αιχµή Φόρτιση Στερεών kg/ m 2 d Μέση Τιµή Αιχµή Βάθο ς m Καθίζηση µετά από Ενεργό Ιλύ καθαρού οξυγόνου ,5-5 Καθίζηση µετά από Β.Φίλτρα
