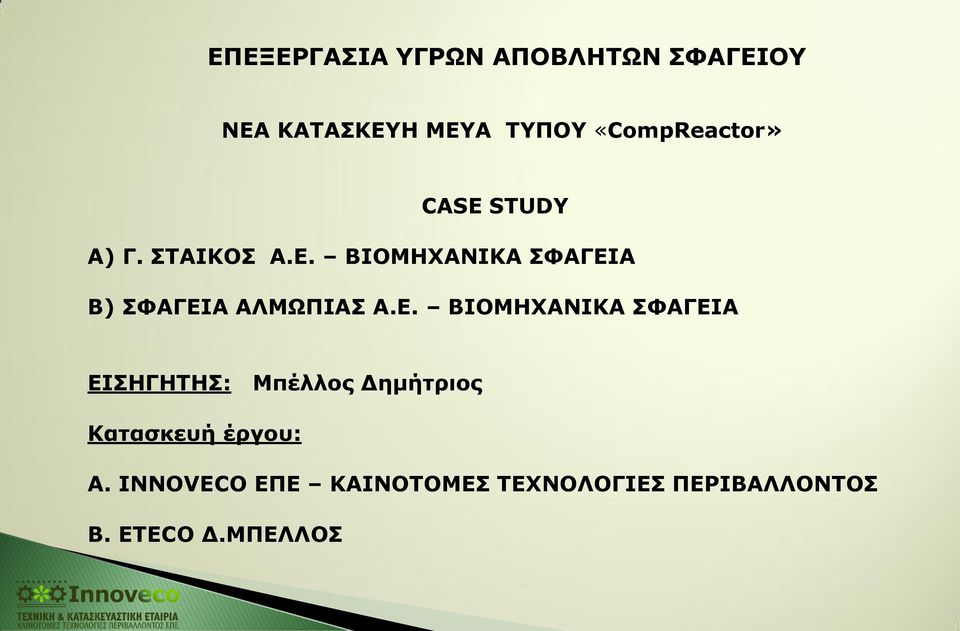

1 ΕΠΕΞΕΡΓΑΣΙΑ ΥΓΡΩΝ ΑΠΟΒΛΗΤΩΝ ΣΦΑΓΕΙΟΥ ΝΕΑ ΚΑΤΑΣΚΕΥΗ ΜΕΥΑ ΤΥΠΟΥ «CompReactor» CASE STUDY Α) Γ. ΣΤΑΙΚΟΣ Α.Ε. ΒΙΟΜΗΧΑΝΙΚΑ ΣΦΑΓΕΙΑ Β) ΣΦΑΓΕΙΑ ΑΛΜΩΠΙΑΣ Α.Ε. ΒΙΟΜΗΧΑΝΙΚΑ ΣΦΑΓΕΙΑ ΕΙΣΗΓΗΤΗΣ: Μπέλλος Δημήτριος Κατασκευή έργου: Α. INNOVECO ΕΠΕ ΚΑΙΝΟΤΟΜΕΣ ΤΕΧΝΟΛΟΓΙΕΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Β. ETECO Δ.ΜΠΕΛΛΟΣ

2 ΜΕΥΑ ΤΥΠΟΥ «CompReactor» Ενιαία «compact» κατασκευή Μονάδας Επεξεργασίας Υγρών Αποβλήτων (ΜΕΥΑ) από οπλισμένο σκυρόδεμα περιλαμβάνοντας όλα τα στάδια επεξεργασίας για εφαρμογές μέσου και μεγάλου μεγέθους μονάδων. Αρ. Διπλώμ. Ευρεσιτεχνίας: , Διεθνής Ταξινόμηση (INT.CL 8 ): C02F 9/00, C02F 11/00

3 ΜΕΥΑ ΤΥΠΟΥ «CompReactor» ΣΥΝOΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ «CompReactor» ΣΤΑΔΙΑ ΕΠΕΞΕΡΓΑΣΙΑΣ 1. Δεξαμενή εξισορρόπησης 2. Δεξαμενή προαερισμού/καθίζησης 3. Δεξαμενή (ες) αερισμού 4. Δεξαμενή τελικής καθίζησης 5. Δεξαμενή καθαρών

4 ΚΑΤΟΨΗ «CompReactor»

5 Συνοπτική αναφορά σε υφιστάμενες ΜΕΥΑ/ΜΕΛ «Προβλήματα Ατέλειες» Μεγάλη απαίτηση σε επιφάνεια Περίσσια χρήση μηχανολογικού εξοπλισμού Διάσπαρτες δεξαμενές φρεάτια Εκτενή δίκτυα καλωδίων (υπόγεια - υπέργεια) Εκτενή δίκτυα σωληνώσεων (μεταξύ δεξαμενών, φρεατίων κλπ) Υψηλή απαίτηση σε εργατοώρες συντήρηση Λανθασμένοι τρόποι τροφοδοσίας αερισμού Γενικά, ασταθής «επιρρεπής» λειτουργία

6 Βασικά πλεονεκτήματα του «CompReactor» Μικρότερη απαίτηση σε οπλισμένο σκυρόδεμα Ένα κεντρικό μηχανοστάσιο/οικίσκος ελέγχου «ενσωματωμένο» στον «CompReactor» με επιμέρους διακριτά χωρίσματα Tο μεγαλύτερο μέρος εξοπλισμού εντός του μηχανοστασίου Μικρότερη απαίτηση σε αντλίες ΕΝΔΕΙΚΤΙΚΗ ΚΑΤΟΨΗ ( ΜΕΛ-ΜΕΥΑ ) Πολύ λιγότερες καλωδιώσεις εκτός μηχανοστασίου ένας κεντρικός ηλεκτρικός πίνακας Πολύ λιγότερες σωληνώσεις άντληση μόνο λίγων μέτρων Τροφοδοσία διαχείριση χημικών εντός μηχανοστασίου Δίκτυο τροφοδοσίας αερισμού «σε κλειστή κυκλική σύνδεση» με πολύ καλύτερη ισοκατανομή αέρα Κοινός χώρος εξοπλισμού επεξεργασίας λάσπης και έργων εισόδου. Κοινό σύστημα απόσμησης

7 ΜΕΥΑ ΤΥΠΟΥ «CompReactor» ΒΑΣΙΚΑ ΣΤΟΙΧΕΙΑ ΛΕΙΤΟΥΡΓΙΑΣ Υψηλή συγκέντρωση στερεών MLSS (συγκριτικά τριπλάσια ~ mg/l) στην δεξαμενή αερισμού Μεγάλος υδραυλικός χρόνος παραμονής στην δεξαμενή καθίζησης Πολύ μικρός χρόνος παραμονής των στερεών στην δεξαμενή καθίζησης Λειτουργικά, «ταυτοχρονισμός» δεξαμενής αερισμού και καθίζησης Πολύ υψηλός ρυθμός ανακυκλοφορίας λάσπης (~1000%) Η ηλικία λάσπης «δεν έχει ηλικία»

8 Ποιοτικά Χαρακτηριστικά Αποβλήτου Εισόδου Εξόδου ΕΙΣΟΔΟΣ COD BOD TKN ΕΞΟΔΟΣ COD BOD TKN mg/l mg/l mg/l <30 mg/l <10 mg/l <5 mg/l

9 CASE STUDY Γ. ΣΤΑΙΚΟΣ Α.Ε. COD & BOD ΕΙΣΟΔΟΥ COD & BOD ΕΞΟΔΟΥ COD BOD

10 MLSS mg/l comp-reactor

11 ΑΝΤΙΠΡΟΣΩΠΕΥΤΙΚΑ ΔΕΙΓΜΑΤΑ ΕΙΣΟΔΟΥ - ΕΞΟΔΟΥ ΕΙΣΟΔΟΥ ΕΞΟΔΟΥ

12 CASE STUDY ΣΦΑΓΕΙΑ ΑΛΜΩΠΙΑΣ Α.Ε COD & BOD ΕΙΣΟΔΟΥ COD ΕΞΟΔΟΥ

13 ΑΝΤΙΠΡΟΣΩΠΕΥΤΙΚΑ ΔΕΙΓΜΑΤΑ ΕΙΣΟΔΟΥ - ΕΞΟΔΟΥ

14 ΕΝΑΛΛΑΚΤΙΚΗ ΕΦΑΡΜΟΓΗ ΒΕΛΤΙΩΣΗΣ ΥΦΙΣΤAΜΕΝΩΝ ΜΕΥΑ Σε περίπτωση μικρού ημερήσιου όγκου υγρών αποβλήτων Σε περίπτωση μεγάλου όγκου δεξαμενής αερισμού/καθίζησης ως υφιστάμενη κατάσταση Σε περίπτωση μη δυναμένης της κατασκευής του «CompReactor» ΕΦΑΡΜΟΓΗ CASE STUDY Α. ΣΦΑΓΕΙΟ «ΜΠΕΛΛΑΣ ΚΡΕΑΣ Α.Ε. & Β.Ε.» B. ΣΦΑΓΕΙΟ «ΚΡΕΑΤΑ ΗΠΕΙΡΟΥ Α.Ε.»

15 ΣΦΑΓΕΙΟ «ΜΠΕΛΛΑΣ ΚΡΕΑΣ Α.Ε. & Β.Ε.» Ποιοτικά Χαρακτηριστικά Αποβλήτου Εισόδου Εξόδου ΕΙΣΟΔΟΣ COD mg/l BOD mg/l TKN mg/l ΤΕΛΙΚΗ ΕΞΟΔΟΣ ΕΞΟΔΟΣ COD <50 mg/l BOD <15 mg/l TKN <5 mg/l

16 ΣΦΑΓΕΙΟ «ΚΡΕΑΤΑ ΗΠΕΙΡΟΥ Α.Ε.» Ποιοτικά Χαρακτηριστικά Αποβλήτου Εισόδου Εξόδου ΕΙΣΟΔΟΣ COD mg/l BOD mg/l TKN mg/l ΤΕΛΙΚΗ ΕΞΟΔΟΣ ΕΞΟΔΟΣ COD <50 mg/l BOD <15 mg/l TKN <5 mg/l

17 ΕΦΑΡΜΟΓΕΣ ΤΟΥ «CompReactor» Μικρές πόλεις οικισμοί μέχρι ~ ΙΠ ή μέχρι και ΙΠ με δίδυμο «CompReactor» Σφαγεία και με το αίμα Γαλακτοβιομηχανίες και με τυρόγαλα Τυροκομεία και με τυρόγαλα Ελαιοτριβεία Κονσερβοποιία (φρούτων, ψαριών κλπ) Εργοστάσια - εργαστήρια ζαχαροπλαστικής Οινοποιεία ποτοποιεία Βαφεία Υγρά μονάδας βιοαερίου Όλα τα είδη αποβλήτων με οργανικό φορτίο
