1 Easy, Reliable & Secure Προσαρμογέας οικιακού δικτύου Powerline 500 Plus (PL500P) Οδηγός εγκατάστασης

2 Περιγραφή ενδεικτικών λυχνιών LED Στοιχείο Λυχνία LED λειτουργίας Λυχνία LED απόδοσης Λυχνία LED Ethernet Περιγραφή Σταθερό πράσινο χρώμα. Η συσκευή τροφοδοτείται με ηλεκτρικό ρεύμα. Σταθερό πορτοκαλί χρώμα. Ο προσαρμογέας βρίσκεται σε λειτουργία εξοικονόμησης ενέργειας. Αναβοσβήνει με πράσινο χρώμα. Ο προσαρμογέας βρίσκεται σε κατάσταση ρύθμισης της ασφάλειας. Σβηστή. Η συσκευή δεν τροφοδοτείται με ηλεκτρικό ρεύμα. Σταθερό πράσινο χρώμα. Ταχύτητα σύνδεσης > 80 Mbps (γρήγορη). Σταθερό πορτοκαλί χρώμα. Ταχύτητα σύνδεσης > 50 και < 80 Mbps (μεσαία). Σταθερά κόκκινο χρώμα. Ταχύτητα σύνδεσης < 50 Mbps (αργή). Σβηστή. Ο προσαρμογέας δεν βρήκε άλλη συμβατή συσκευή Powerline που να χρησιμοποιεί το ίδιο κλειδί κρυπτογράφησης. Σταθερό πράσινο χρώμα. Η θύρα Ethernet είναι συνδεδεμένη. Σβηστή. Δεν υπάρχει σύνδεση Ethernet. 2

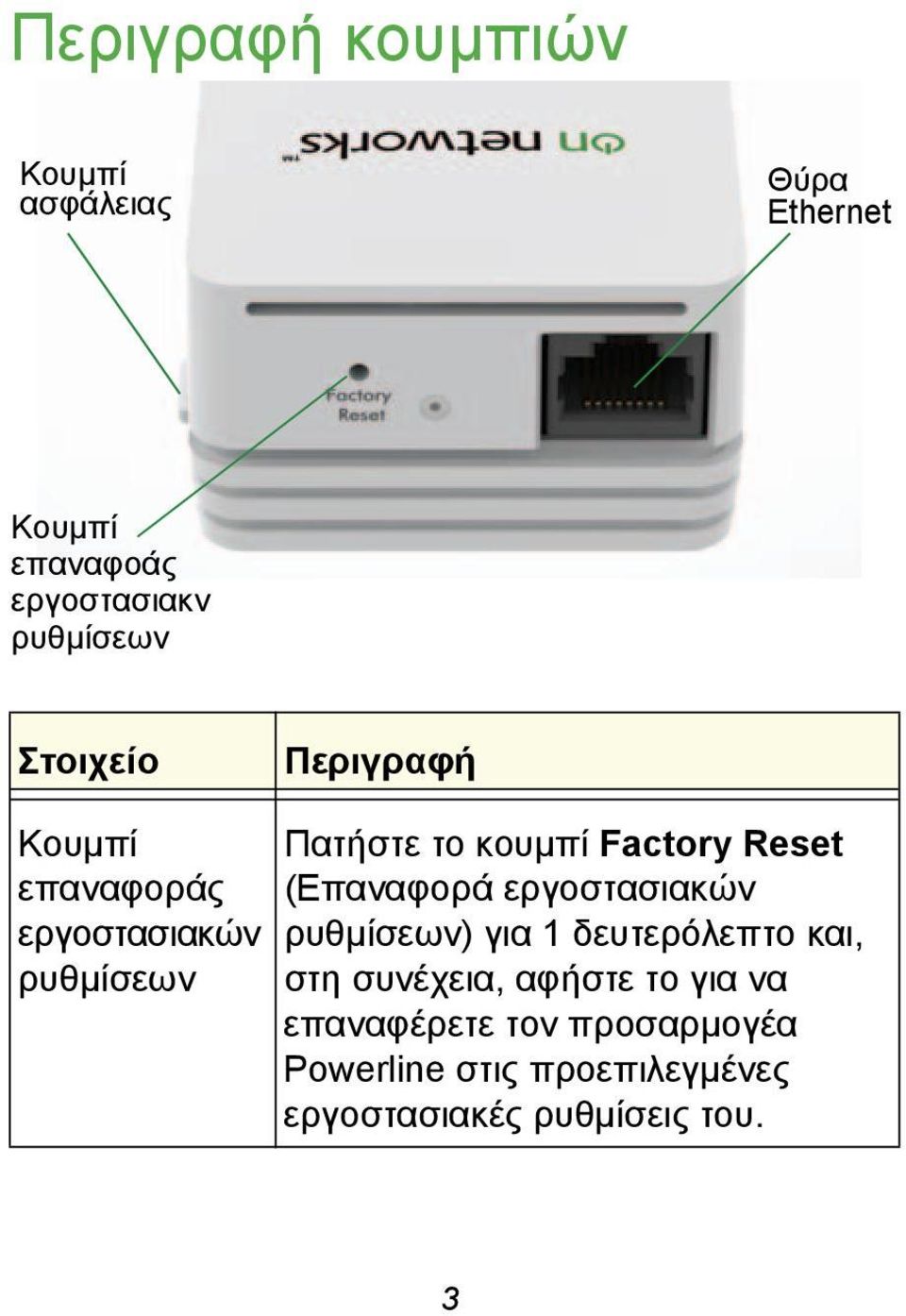

3 Περιγραφή κουμπιών Κουμπί ασφάλειας Θύρα Ethernet Κουμπί επαναφοάς εργοστασιακν ρυθμίσεων Στοιχείο Περιγραφή Κουμπί επαναφοράς εργοστασιακών ρυθμίσεων Πατήστε το κουμπί Factory Reset (Επαναφορά εργοστασιακών ρυθμίσεων) για 1 δευτερόλεπτο και, στη συνέχεια, αφήστε το για να επαναφέρετε τον προσαρμογέα Powerline στις προεπιλεγμένες εργοστασιακές ρυθμίσεις του. 3

4 Στοιχείο Κουμπί ασφάλειας Περιγραφή Αφού συνδέσετε το νέο Powerline Network AV, πατήστε το κουμπί Security (Ασφάλεια) για 2 δευτερόλεπτα. Στη συνέχεια, πατήστε το κουμπί Security (Ασφάλεια) σε έναν από τους υπόλοιπους προσαρμογείς του υπάρχοντος δικτύου σας για 2 δευτερόλεπτα. Και τα δύο κουμπιά πρέπει να πατηθούν εντός 2 λεπτών. Εγκατάσταση των προσαρμογέων Powerline Για να ρυθμίσετε το δικό σας δίκτυο Powerline: 1 Συνδέστε έναν από τους προσαρμογείς Powerline σε μια πρίζα κοντά στο δρομολογητή ή την πύλη. 2 Συνδέστε τον προσαρμογέα Powerline στη θύρα LAN του δρομολογητή ή της πύλης μέσω καλωδίου Ethernet. 3 Συνδέστε τον άλλο προσαρμογέα Powerline σε μια πρίζα την οποία σκοπεύετε να χρησιμοποιείτε για πρόσβαση στο Internet. 4

5 4 Συνδέστε το δεύτερο προσαρμογέα Powerline σε μια συσκευή που βασίζεται σε Ethernet μέσω καλωδίου Ethernet. Η συσκευή που βασίζεται σε Ethernet (υπολογιστής, κονσόλα παιχνιδιών, αποκωδικοποιητής ή συσκευή αναπαραγωγής Blu-ray) έχει πλέον πρόσβαση στο Internet. 5 Ρυθμίστε την ασφάλεια στους προσαρμογείς Powerline. Σημείωση: Μην πατήσετε το κουμπί Security (Ασφάλεια) αν η λυχνία LED λειτουργίας δεν ανάβει σταθερά με πράσινο χρώμα. Αν πατήσετε αυτό το κουμπί πολύ νωρίς, μπορεί να απενεργοποιήσετε προσωρινά την επικοινωνία Powerline. Αν η επικοινωνία Powerline απενεργοποιηθεί, χρησιμοποιήστε το κουμπί Factory Reset (Επαναφορά εργοστασιακών ρυθμίσεων), για να επαναφέρετε τον προσαρμογέα Powerline στις προεπιλεγμένες εργοστασιακές ρυθμίσεις του. α. Βεβαιωθείτε ότι η λυχνία LED λειτουργίας ανάβει σταθερά με πράσινο χρώμα σε κάθε προσαρμογέα Powerline. β. Στον πρώτο προσαρμογέα Powerline, πατήστε το κουμπί Security (Ασφάλεια) για 2 δευτερόλεπτα και, στη συνέχεια, αφήστε το. Η ενδεικτική λυχνία LED λειτουργίας αναβοσβήνει με πράσινο χρώμα καθώς ο προσαρμογέας ενεργοποιεί την ασφάλεια. 5

6 γ. Εντός 2 λεπτών, πατήστε το κουμπί Security (Ασφάλεια) του δεύτερου προσαρμογέα Powerline για 2 δευτερόλεπτα και, στη συνέχεια, αφήστε το. Μετά από λίγα δευτερόλεπτα, η ασφάλεια έχει ρυθμιστεί και η λυχνία LED λειτουργίας ανάβει σταθερά με πράσινο χρώμα. Οι προσαρμογείς μπορούν πλέον να επικοινωνούν μέσω του δικτύου Powerline με ασφαλές τρόπο. Πληροφορίες ασφάλειας Όσον αφορά τις εγκρίσεις σε εθνικό επίπεδο (άλλα σχέδια έγκρισης πλην του CB), τα σχετικά εθνικά πρότυπα για τα φις, τις πρίζες και τις μονάδες απευθείας σύνδεσης στις γραμμές ηλεκτροδότησης (για παράδειγμα, πρότυπα των Η.Π.Α.) θα πρέπει επίσης να λαμβάνονται υπόψη κατά τη διενέργεια δοκιμών και τη χορήγηση εγκρίσεων για τέτοια προϊόντα σύμφωνα με τα εθνικά πρότυπα. Ονομαστική τιμή εισόδου εναλλασσόμενου ρεύματος (Β. Αμερική): V, 0,2A (μεγ.), Hz, εξαιρείται η ονομαστική τιμή πρίζας. Ονομαστική τιμή εισόδου εναλλασσόμενου ρεύματος (Αυστρία, Η.Β., Γαλλία, Ε.Ε.): V, 0.2A (μεγ.), Hz, εξαιρείται η ονομαστική τιμή πρίζας. 6

7 Ονομαστικές τιμές αριθμών μοντέλων (μέγιστο φορτίο): Ε.Ε.: 16A, 250V, Η.Β.: 13A, 250V, Γαλλία: 16A, 250V, Β. Αμερική: 12A, 125V, Αυστρία: 10A, 250V. Θερμοκρασία λειτουργίας: 0 40 C. Ελέγξτε το ηλεκτρικό ρεύμα σε οποιαδήποτε συσκευή είναι συνδεδεμένη στην πρίζα εναλλασσόμενου ρεύματος με φίλτρο. Μην υπερβαίνετε τις ονομαστικές τιμές παροχής των πριζών και τις απαιτήσεις ηλεκτρικής τροφοδοσίας του οικιακού εξοπλισμού και των προϊόντων. Η πρίζα πρέπει να βρίσκεται κοντά στον εξοπλισμό και να είναι εύκολα προσβάσιμη. Στην πρίζα εναλλασσόμενου ρεύματος με φίλτρο επιτρέπεται μόνο η σύνδεση καλωδίων ρεύματος. Δεν επιτρέπεται η απευθείας σύνδεση κανενός άλλου τύπου εξοπλισμού. Το καλώδιο ρεύματος πρέπει να έχει μέγιστο μήκος 1 μ. και ελάχιστο εμβαδό διατομής 0,75 τ.χιλ. Μην συνδέετε συσκευές που υπερβαίνουν τις ονομαστικές τιμές προϊόντος στην πρίζα εναλλασσόμενου ρεύματος με φίλτρο. Η τάση εξόδου της πρίζας εναλλασσόμενου ρεύματος με φίλτρο είναι ίδια με την τάση της πρίζας στην 7

8 οποία είναι συνδεδεμένος ο προσαρμογέας Powerline. Προς αποφυγή πρόκλησης ζημιών στο σύστημα, βεβαιωθείτε ότι η ονομαστική τάση των συνδεδεμένων συσκευών είναι κατάλληλη για λειτουργία με το ηλεκτρικό δίκτυο στην τοποθεσία σας. Αν η τάση εισόδου εναλλασσόμενου ρεύματος είναι μικρότερη από 100 Vac, η συσκευή που είναι συνδεδεμένη στην πρίζα εναλλασσόμενου ρεύματος με φίλτρο του προσαρμογέα Powerline μπορεί να μην λειτουργεί όπως αναμένεται. ΜΗΝ ΣΥΝΔΕΕΤΕ ΜΕΓΑΛΕΣ ΟΙΚΙΑΚΕΣ ΣΥΣΚΕΥΕΣ στην πρίζα εναλλασσόμενου ρεύματος με φίλτρο ή σε οποιοδήποτε πολύπριζο είναι συνδεδεμένο σε αυτή. Ο προσαρμογέας Powerline δεν προορίζεται για χρήση με οικιακές συσκευές, όπως κλιματιστικά, ηλεκτρικά εργαλεία, θερμαντικά σώματα, ανεμιστήρες, πιστολάκια, φούρνους ή ψυγεία. Υποστήριξη Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν On Networks. Αφού εγκαταστήσετε τη συσκευή σας, βρείτε το σειριακό αριθμό στην ετικέτα του προϊόντος και χρησιμοποιήστε τον για να δηλώσετε το προϊόν στη διεύθυνση 8

9 Για να μπορέσετε να χρησιμοποιήσετε τις υπηρεσίες τηλεφωνικής υποστήριξης της On Networks, θα πρέπει να δηλώσετε το προϊόν σας. Για ενημερώσεις προϊόντος και ηλεκτρονική υποστήριξη, επισκεφθείτε τη διεύθυνση: Η On Networks συνιστά τη χρήση μόνο των επίσημων πόρων υποστήριξης της On Network. Εμπορικά σήματα Οι επωνυμίες και τα ονόματα προϊόντων είναι εμπορικά σήματα των αντίστοιχων κατόχων τους. Οι πληροφορίες υπόκεινται σε αλλαγές χωρίς προειδοποίηση. Για τη βελτίωση της εσωτερικής σχεδίασης, της λειτουργίας ή/και της αξιοπιστίας, η On Networks διατηρεί το δικαίωμα να προβεί σε αλλαγές στα προϊόντα που περιγράφονται στο παρόν έγγραφο, χωρίς ειδοποίηση. Η On Networks δεν αναλαμβάνει καμία ευθύνη που ενδέχεται να προκύψει λόγω της χρήσης ή της εφαρμογής των προϊόντων ή των διατάξεων κυκλωμάτων που περιγράφονται στο παρόν. Συμμόρφωση Για την τρέχουσα Δήλωση Συμμόρφωσης ΕΕ, επισκεφθείτε τη διεύθυνση Μόνο για χρήση σε εσωτερικούς χώρους. Μπορεί να χρησιμοποιηθεί σε όλα τα κράτη-μέλη της ΕΕ, τις χώρες της ΕΖΕΣ και την Ελβετία. 9

10 On Networks 6455 East Johns Crossing Suite 230, Duluth, GA Απρίλιος 2013
