1 INVERTER SC-IR ΕΓΧΕΙΡΙΔΙΟ

2 Στοιχεία: ΟΘΟΝΗ LCD

3 1) Λειτουργία φόρτισης Όταν είναι σε χρήση, η LCD οθόνη δείχνει το τρέχον φορτίο: 2) Λειτουργία χρήσης Όταν είναι σε λειτουργία χρήσης, οι ενδείξεις στην οθόνη είναι οι εξής: 3) Λειτουργία μπαταρίας Όταν είναι σε λειτουργία μπαταρίας, οι ενδείξεις στην LCD οθόνη δείχνουν την χωρητικότητα: 4) Λειτουργία σφάλματος Όταν είναι σε λειτουργία σφάλματος, οι ενδείξεις στην οθόνη είναι οι εξής: 1:εμπλοκή ανεμιστήρα 2:υπερφόρτωση 4:υπερθέρμανση 8/9:υπέρταση μπαταρίας 3/6/7:βραχυκύκλωμα

4 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΟΝΤΕΛΟ Κυματομορφή ημιτονοειδή τάσης εισόδου 110Vac/120Vac/220Vac/230Vac τάση εισόδου 96Vac±4% / 155Vac±2% αποσύνδεση 100Vac±8% / 164Vac±2% σύνδεση Υψηλή 132Vac±4% / 272Vac±2% αποσύνδεση Υψηλή 127Vac±4% / 265Vac±2% σύνδεση Μέγιστη AC 140Vrms /270Vrms τάση εισόδου 50Hz /60Hz συχνότητα εισόδου 44±0.3Hz για 50Hz σύνδεση συχνότητας 40±0.3Hz για 50Hz αποσύνδεση συχνότητας Υψηλή 75±0.3Hz για 50Hz σύνδεση συχνότητας Υψηλή 80±0.3Hz για 50Hz αποσύνδεση συχνότητας Κυματομορφή ημιτονοειδή τάσης εξόδου Προστασία Διακόπτης κυκλώματος υπερφόρτωσης Βραχυκύκλωμα Διακόπτης κυκλώματος Απόδοση >95% Διακόπτης 30Α μεταφοράς Χρόνος 10ms μεταφοράς (AC ΣΕ DC) Χρόνος 10ms μεταφοράς (DC ΣΕ AC) Μεταφορά χωρίς μπαταρία Μέγιστο ρεύμα παράκαμψης υπερφόρτωσης 30A Ναί 40A

5 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ INVERTER ΜΟΝΤΕΛΟ Κυματομορφή ΚΑΘΑΡΟΥ ΗΜΙΤΟΝΟΥ τάσης εξόδου ισχύς εξόδου(va) Κυματομορφή τάσης εξόδου(w) Συντελεστής ισχύος 1.0 τάση 110Vac/120Vac/220Vac/230Vac εξόδου (V) 60Hz±0.3Hz /50Hz±0.3Hz συχνότητα εξόδου (Hz) Αυτόματη Ναί παρακολούθηση Ρύθμιση τάσης ±10%rms εξόδου >80% απόδοση Προστασία υπερφόρτωσης (110%<φορτίο <125%)±10%: σφάλμα μετά από 15 λεπτά (125%<φορτίο <150%)±10%: σφάλμα μετά από 60 δευτερόλεπτα (φορτίο >150%)±10%: σφάλμα μετά από 20 δευτερόλεπτα 6000VA 9000VA 12000VA 15000VA 18000VA Ικανή εκκίνηση 1HP 2HP 3HP ηλεκτροκινητήρα Έξοδος προστασίας τρέχον όριο από βραχυκύκλωμα Διακόπτης ασφαλείας inverter 30A DC τάση εισόδου 12V 24V 24V 48V 24V 48V 24V 48V 48V Ελάχιστο DC τάση 11V /22V /43V έναρξης Ειδοποίηση χαμηλής μπαταρίας είσοδο DC Ειδοποίηση & σφάλμα υψηλής εισόδου DC Ανάκτηση υψηλής εισόδου DC Λειτ.Εξοικον.Ενέργ. 10.5Vdc ±0.3Vdc για 12V μπαταρίες 21.0Vdc ±0.6Vdc για 24V μπαταρίες 42.0Vdc ±0.6Vdc για 48V μπαταρίες 10.0Vdc ±0.3Vdc για 12V μπαταρίες 20.0Vdc ±0.6Vdc για 24V μπαταρίες 40.0Vdc ±0.6Vdc για 48V μπαταρίες 16Vdc ±0.3Vdc για 12V μπαταρίες 32Vdc ±0.6Vdc για 24V μπαταρίες 64Vdc ±0.6Vdc για 48V μπαταρίες 15.5Vdc ±0.3Vdc για 12V μπαταρίες 31.0Vdc ±0.6Vdc για 24V μπαταρίες 62.0Vdc ±0.6Vdc για 48V μπαταρίες Φορτίο 25W

6 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΦΟΡΤΙΣΤΗ ΜΟΝΤΕΛΟ Vac/120Vac/220Vac/230Vac ισχύς εισόδου Όριο τάσης 96~132Vac /155~272Vac εισόδου 110Vac/120Vac/220Vac/230Vac τάση εξόδου Μέγιστο φορτίο φόρτισης 65A 35A 45A 30A 65A 35A 70A 40A 50A Ρύθμιση Ρυθμιζόμενο ρεύμα φόρτισης: 25%, 50%, 75%, 100% φόρτισης Αρχική τάση μπαταρίας Vdc / 31.4Vdc / 62.8Vdc (δεν μπορεί να λειτουργήσει με 0V μπαταρία) Προστασία Διακόπτης ασφαλείας φορτιστή από βραχυκύκλωμα Διακόπτης ασφαλείας φόρτισης 30A 40A Προστασία υπερφόρτωσης Μπαταρία V 15.7Vdc/ 31.4Vdc/ 62.8Vdc θα ηχήσει για 0,5δευτερόλεπτα κάθε 1 δευτερόλεπτο & θα βγάλει σφάλμα μετά από 60 δευτερόλεπτα ΠΡΟΤΕΡΑΙΟΤΗΤΑ AC ΡΥΘΜΙΣΕΙΣ ΤΎΠΟΥ ΜΠΑΤΑΡΙΩΝ ΡΥΘΜΙΣΗ ΔΙΑΚΟΠΤΗ ΠΕΡΙΓΡΑΦΗ 0 ΠΡΕΠΕΙ ΝΑ ΡΥΘΜΙΣΤΕΙ ΑΠΟ ΤΟ ΕΡΓΟΣΤΑΣΙΟ ΤΑΣΗ ΤΑΣΗ 12V 24V 48V 12V 24V 48V GEL USA AGM AGM ΜΟΛΥΒΔΟΥ ΚΛΕΙΣΤΟΥ ΤΥΠΟΥ 5 GEL EURO ΑΝΟΙΧΤΟΥ ΤΥΠΟΥ 7 ΑΣΒΕΣΤΙΟΥ ΑΠΟΘΕΙΩΣΗΣ ΩΡΕΣ ΚΑΙ ΜΕΤΑ

9 ΔΕΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤ ΑΙ ΚΛΕΙΣΙΜΟ - - - - ΠΡΟΤΕΡΑΙΟΤΗΤΑ ΜΠΑΤΑΡΙΩΝ ΔΙΑΚΟΠΤΗΣ ΑΥΤΟΜΑΤΗ ΕΞΟΙΚΟΝΟΜΗΣΗ Ενεργοποίηση ΙΣΧΥΣ εξοικονόμησης ενέργειας ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ Ισχύς εκτός ΜΟΝΑΔΟΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

7 9 ΔΕΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤ ΑΙ ΚΛΕΙΣΙΜΟ ΠΡΟΤΕΡΑΙΟΤΗΤΑ ΜΠΑΤΑΡΙΩΝ ΔΙΑΚΟΠΤΗΣ ΑΥΤΟΜΑΤΗ ΕΞΟΙΚΟΝΟΜΗΣΗ Ενεργοποίηση ΙΣΧΥΣ εξοικονόμησης ενέργειας ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ Ισχύς εκτός ΜΟΝΑΔΟΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ Απενεργοποίηση ΕΞΟΙΚΟΝΟΜΗΣΗ ΙΣΧΥΣ εξοικονόμησης ενέργειας Ρυθμιζόμενο ρεύμα φόρτισης: 25%, 50%, 75%, 100% ΡΥΘΜΙΣΕΙΣ ΤΎΠΟΥ ΜΠΑΤΑΡΙΩΝ ΡΥΘΜΙΣΗ ΔΙΑΚΟΠΤΗ ΠΕΡΙΓΡΑΦΗ 0 ΠΡΕΠΕΙ ΝΑ ΡΥΘΜΙΣΤΕΙ ΑΠΟ ΤΟ ΕΡΓΟΣΤΑΣΙΟ ΤΑΣΗ ΤΑΣΗ 12V 24V 48V 12V 24V 48V GEL USA AGM AGM ΜΟΛΥΒΔΟΥ ΚΛΕΙΣΤΟΥ ΤΥΠΟΥ GEL EURO ΑΠΟΘΕΙΩΣΗΣ Προτιμάτε λειτουργίες μπαταριών παράκαμψη 11V/22V/44V Υψηλή παράκαμψη 14V/28V/56V

8 8 Προτιμάτε λειτουργίες μπαταριών 9 Προτιμάτε λειτουργίες μπαταριών παράκαμψη 10.5V/21V/42V παράκαμψη 10V/20V/40V Υψηλή παράκαμψη 13.5V/27V/54V Υψηλή παράκαμψη 13V/26V/52V τάση μπαταρίας Υψηλή τάση μπαταρίας Ηχητικός συναγερμός Θα ανάψει το πράσινο LED, και θα ακολουθεί κάθε 5 δευτερόλεπτα ένας ήχος 0,5δευτερολέπτων Θα ανάψει το πράσινο LED, και θα ακολουθεί κάθε 1 δευτερόλεπτο ένας ήχος 0,5δευτερολέπτων και θα εμφανίσει σφάλμα μετα από 60 δευτερόλεπτα Υπερφόρτωση στην λειτουργία inverter (110%<φορτίο <125%): Κάθε 1 δευτερόλεπτο θα ακολουθεί ηχητικό σήμα 0,5 δευτερολέπτου έως το 15 λεπτό και σφάλμα μετά από 15 λεπτά (125%<φορτίο <150%): Κάθε 1 δευτερόλεπτο θα ακολουθεί ηχητικό σήμα 0,5 δευτερολέπτου και σφάλμα μετά από 60 δευτερόλεπτα (φορτίο >150%): Κάθε 1 δευτερόλεπτο θα ακολουθεί ηχητικό σήμα 0,5 δευτερολέπτου και σφάλμα μετά από 20 δευτερόλεπτα Υπερθέρμανση Θερμοκρασία ψύκτρας 105, θα ανάψει το κόκκινο LED στην ένδειξη Over Temp, και θα ακολουθεί κάθε 1 δευτερόλεπτο ένας ήχος 0,5δευτερολέπτων Προστασία Προστασία υπερθέρμανσης Προστασία ανατροφοδότησης Θερμοκρασία ψύκτρας 105, Σφάλμα μετά από 30 δευτερόλεπτα. Ναι Λειτουργία ανεμιστήρα Η λειτουργία του ανεμιστήρα απαιτείται για την λειτουργία του inverter-φορτιστή. Με την λειτουργία του ανεμιστήρα εξασφαλίζεται την υψηλή αξιοπιστία, την ασφάλεια του inverter σε μεγάλες θερμοκρασίες καθώς και την δική σας ασφάλεια.

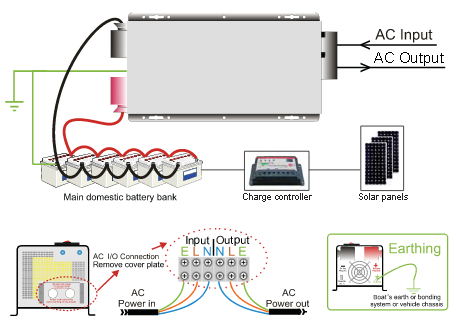

9 Διάγραμμα σύνδεσης Διαδικασία εγκατάστασης 1) Ασφαλίστε την τάση DC του μετατροπέα, σύμφωνα με την τάση της μπαταρίας. 2) Ασφαλίστε το θετικό πόλο (κόκκινο) του μετατροπέα να συνδεθεί με το θετικό πόλο (κόκκινο) της μπαταρίας και ο αρνητικός πόλος (μαύρο) του μετατροπέα συνδεθεί με τον αρνητικό πόλο (μαύρο) της μπαταρίας, και στη συνέχεια, σφίξτε τη βίδα. 3) Ενεργοποιήστε το μετατροπέα για να δούμε αν αυτό είναι καλό, και στην συνέχεια απενεργοποιήστε αν είναι εντάξει. 4) Συνδέστε με το καλώδιο εναλλασσόμενου ρεύματος / γείωσης, ενεργοποιήστε το μετατροπέα για να δείτε αν λειτουργεί κανονικά (η φόρτιση της μπαταρίας, το ρεύμα φόρτισης) και αν ναι απενεργοποιήστε το μετατροπέα. 5) Συνδέστε με το φορτίο / καλώδιο γείωσης και ενεργοποιήστε το μετατροπέα (Εξοικονόμηση ενέργειας αυτόματη ή Εξοικονόμηση ενέργειας εκτός). 6) Ενεργοποιήστε το φορτίο.

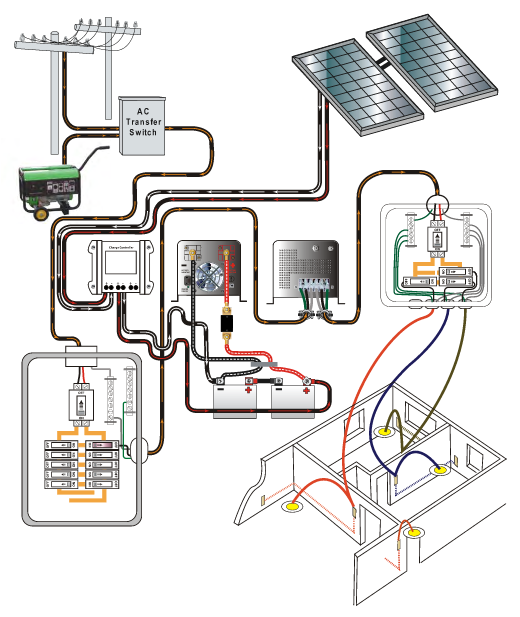

10 Χρησιμοποιούνται σε ηλεκτρικό ρεύμα ή το ηλιακό σύστημα

11 Οδηγός αντιμετώπισης προβλημάτων Πρόβλημα Πιθανές αιτίες Επίλυση τάση μπαταρίας Εξαντλείται η μπαταρία Συνεχίστε την φόρτιση της μπαταρίας Η μπαταρία κάτω έως 10V, Αλλαγή μπαταρίας Υπέρταση μπαταρίας Υπερφόρτωση Υπερθέρμανση Υπερφόρτιση βλάβη μπαταρίας Σφάλμα μηχανήματος/σφάλμα σύνδεσης μπαταρία Συνδέθηκαν περισσότερα φορτία Συνδεδεμένο μεγαλύτερο φορτίο στον κινητήρα Ο χώρος τοποθέτησης είναι μικρός Το μηχάνημα δεν σβήνει αλλά υπερφορτώνει Σφάλμα μηχανήματος/ο διακόπτης «επιλογή» είναι σε λάθος θέση Λάθος κόκκινο κουμπί τροφοδοσίας Ελέγξτε το μηχάνημα, και ελέγξτε εάν η σύνδεση της μπαταρίας είναι σωστή Σβήστε το inverter, αφαιρέστε μερικά φορτία Επιλέξτε το σωστό φορτίο Διατηρούμε τον χώρο χωρίς εμπόδια Ελέγξτε τον ανεμιστήρα εάν δουλεύει κανονικά Αφαιρέστε μερικά φορτία Τοποθετήστε τον διακόπτη «επιλογή» στην σωστή θέση Χωρίς έξοδο Ελέγξτε το κόκκινο κουμπί τροφοδοσίας στο κατάλληλο μέρος Όχι σωστό καλώδιο Ελέγξτε εάν είναι τα σύνδεσης μηχανήματος κανονικά καλώδια σύνδεσης Βλάβη εξαρτήματα Επικοινωνήστε με την μηχανήματος εταιρία Χωρίς φόρτιση Ο διακόπτης «επιλογή» είναι Τοποθετήστε τον διακόπτη σε λάθος θέση «επιλογή» στην σωστή θέση Όχι σωστό καλώδιο Ελέγξτε εάν είναι τα σύνδεσης μηχανήματος κανονικά καλώδια σύνδεσης Το μηχάνημα δεν λειτουργεί Καθορίστε την λειτουργία σε εναλλασσόμενο ρεύμα εναλλασσόμενου ρεύματος Ένδειξη φορτίου Στην εξοικονόμηση Προσθέστε περισσότερα αναβοσβήνει ενέργειας τοποθετήσατε φορτία πάνω από 25W, τα λιγότερο από 25W 50W είναι καλύτερα μέχρι την κανονική Δεν λειτουργεί ο Μπλοκάρισε ο ανεμιστήρας Ελέγξτε εάν υπάρχει κάτι ανεμιστήρας εσωτερικά το οποίο μπλόκαρε τον ανεμιστήρα Εμπλοκή ανεμιστήρα Επικοινωνήστε με την εταιρία Βραχυκύκλωμα εξόδου Βραχυκύκλωμα φορτίου Ελέγξτε το φορτίο Σπασμένα mosfet Ο ανεμιστήρας λειτουργεί όταν η θερμοκρασία φτάσει βαθμούς προσεκτικά Ελέγξτε το μηχάνημα εσωτερικά
