Νέα επιδαπέδια µεταλλικά ερµάρια Spacial SF & SM

Transcript

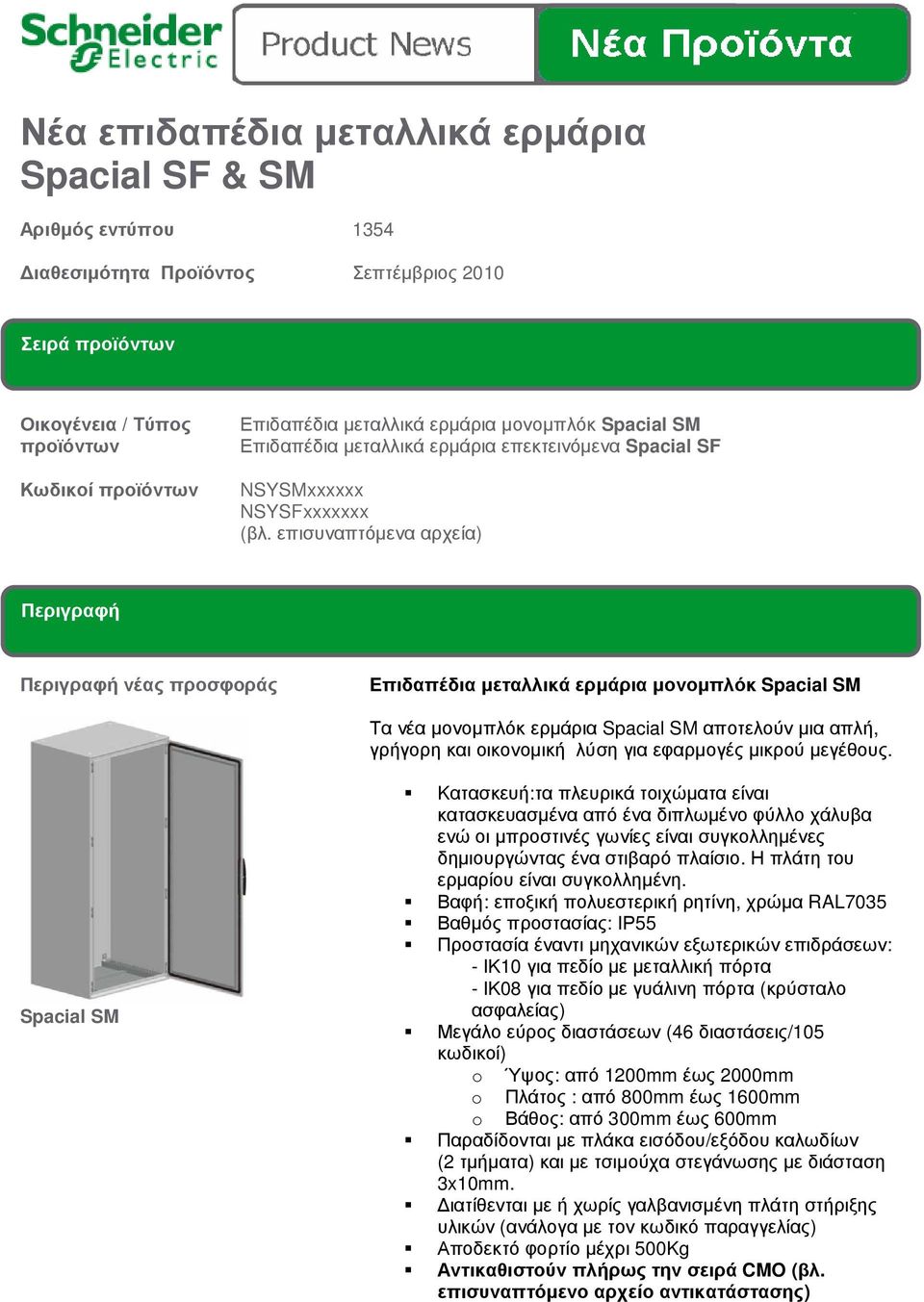

1 Νέα επιδαπέδια µεταλλικά ερµάρια Spacial SF & SM Αριθµός εντύπου 1354 ιαθεσιµότητα Προϊόντος Σεπτέµβριος 2010 Σειρά προϊόντων Οικογένεια / Τύπος προϊόντων Κωδικοί προϊόντων Επιδαπέδια µεταλλικά ερµάρια µονοµπλόκ Spacial SM Επιδαπέδια µεταλλικά ερµάρια επεκτεινόµενα Spacial SF NSYSMxxxxxx NSYSFxxxxxxx (βλ. επισυναπτόµενα αρχεία) Περιγραφή Περιγραφή νέας προσφοράς Επιδαπέδια µεταλλικά ερµάρια µονοµπλόκ Spacial SM Τα νέα µονοµπλόκ ερµάρια Spacial SM αποτελούν µια απλή, γρήγορη και οικονοµική λύση για εφαρµογές µικρού µεγέθους. Spacial SM Kατασκευή:τα πλευρικά τοιχώµατα είναι κατασκευασµένα από ένα διπλωµένο φύλλο χάλυβα ενώ οι µπροστινές γωνίες είναι συγκολληµένες δηµιουργώντας ένα στιβαρό πλαίσιο. Η πλάτη του ερµαρίου είναι συγκολληµένη. Βαφή: εποξική πολυεστερική ρητίνη, χρώµα RAL7035 Βαθµός προστασίας: ΙΡ55 Προστασία έναντι µηχανικών εξωτερικών επιδράσεων: - ΙΚ10 για πεδίο µε µεταλλική πόρτα - ΙΚ08 για πεδίο µε γυάλινη πόρτα (κρύσταλο ασφαλείας) Μεγάλο εύρος διαστάσεων (46 διαστάσεις/105 κωδικοί) o Ύψος: από 1200mm έως 2000mm o Πλάτος : από 800mm έως 1600mm o Βάθος: από 300mm έως 600mm Παραδίδονται µε πλάκα εισόδου/εξόδου καλωδίων (2 τµήµατα) και µε τσιµούχα στεγάνωσης µε διάσταση 3x10mm. ιατίθενται µε ή χωρίς γαλβανισµένη πλάτη στήριξης υλικών (ανάλογα µε τον κωδικό παραγγελίας) Αποδεκτό φορτίο µέχρι 500Kg Αντικαθιστούν πλήρως την σειρά CMO (βλ. επισυναπτόµενο αρχείο αντικατάστασης)

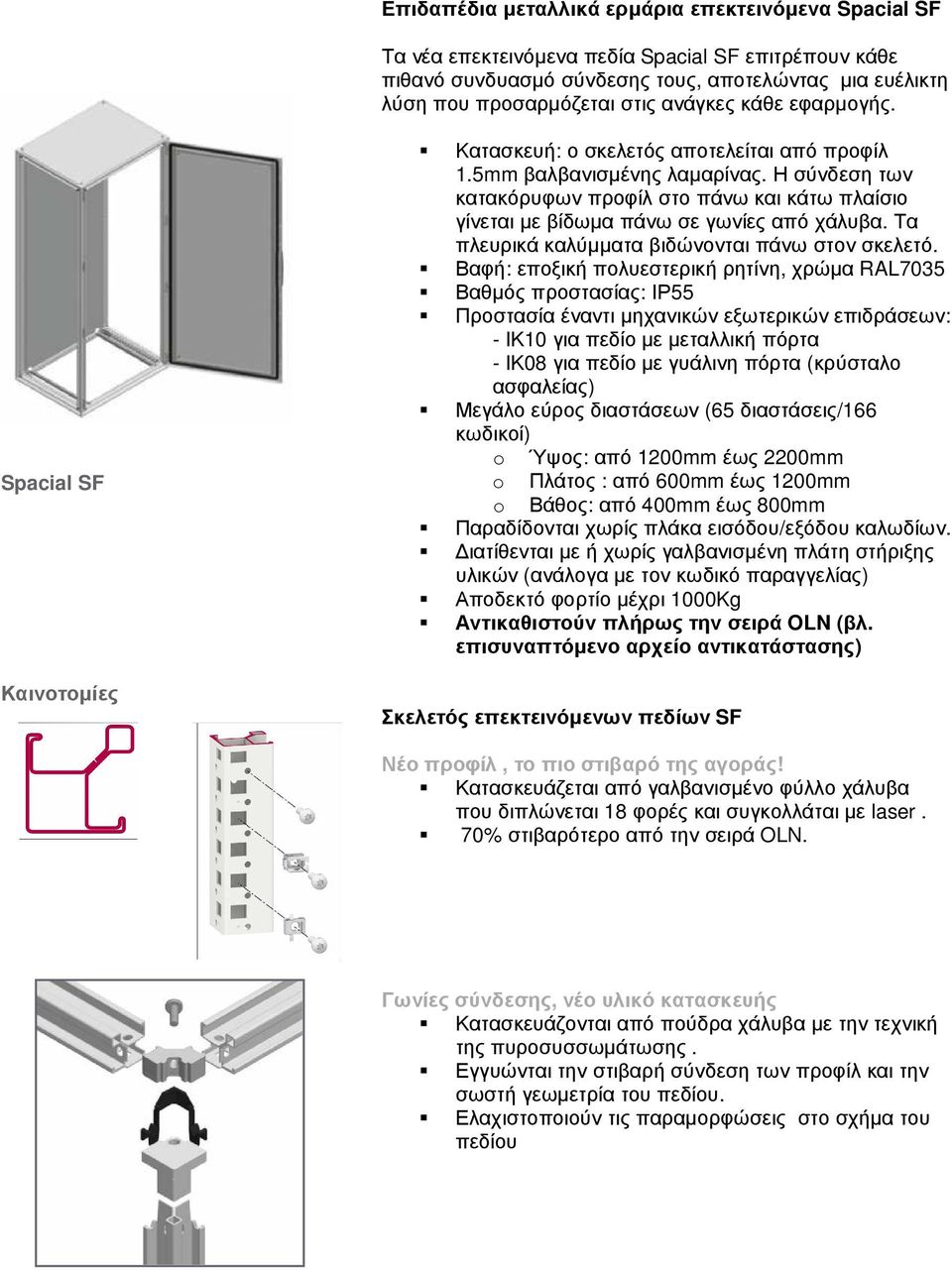

2 Επιδαπέδια µεταλλικά ερµάρια επεκτεινόµενα Spacial SF Τα νέα επεκτεινόµενα πεδία Spacial SF επιτρέπουν κάθε πιθανό συνδυασµό σύνδεσης τους, αποτελώντας µια ευέλικτη λύση που προσαρµόζεται στις ανάγκες κάθε εφαρµογής. Spacial SF Kατασκευή: ο σκελετός αποτελείται από προφίλ 1.5mm βαλβανισµένης λαµαρίνας. Η σύνδεση των κατακόρυφων προφίλ στο πάνω και κάτω πλαίσιο γίνεται µε βίδωµα πάνω σε γωνίες από χάλυβα. Τα πλευρικά καλύµµατα βιδώνονται πάνω στον σκελετό. Βαφή: εποξική πολυεστερική ρητίνη, χρώµα RAL7035 Βαθµός προστασίας: ΙΡ55 Προστασία έναντι µηχανικών εξωτερικών επιδράσεων: - ΙΚ10 για πεδίο µε µεταλλική πόρτα - ΙΚ08 για πεδίο µε γυάλινη πόρτα (κρύσταλο ασφαλείας) Μεγάλο εύρος διαστάσεων (65 διαστάσεις/166 κωδικοί) o Ύψος: από 1200mm έως 2200mm o Πλάτος : από 600mm έως 1200mm o Βάθος: από 400mm έως 800mm Παραδίδονται χωρίς πλάκα εισόδου/εξόδου καλωδίων. ιατίθενται µε ή χωρίς γαλβανισµένη πλάτη στήριξης υλικών (ανάλογα µε τον κωδικό παραγγελίας) Αποδεκτό φορτίο µέχρι 1000Kg Αντικαθιστούν πλήρως την σειρά OLN (βλ. επισυναπτόµενο αρχείο αντικατάστασης) Καινοτοµίες Σκελετός επεκτεινόµενων πεδίων SF Νέο προφίλ, το πιο στιβαρό της αγοράς! Κατασκευάζεται από γαλβανισµένο φύλλο χάλυβα που διπλώνεται 18 φορές και συγκολλάται µε laser. 70% στιβαρότερο από την σειρά OLN. Γωνίες σύνδεσης, νέο υλικό κατασκευής Κατασκευάζονται από πούδρα χάλυβα µε την τεχνική της πυροσυσσωµάτωσης. Εγγυώνται την στιβαρή σύνδεση των προφίλ και την σωστή γεωµετρία του πεδίου. Ελαχιστοποιούν τις παραµορφώσεις στο σχήµα του πεδίου

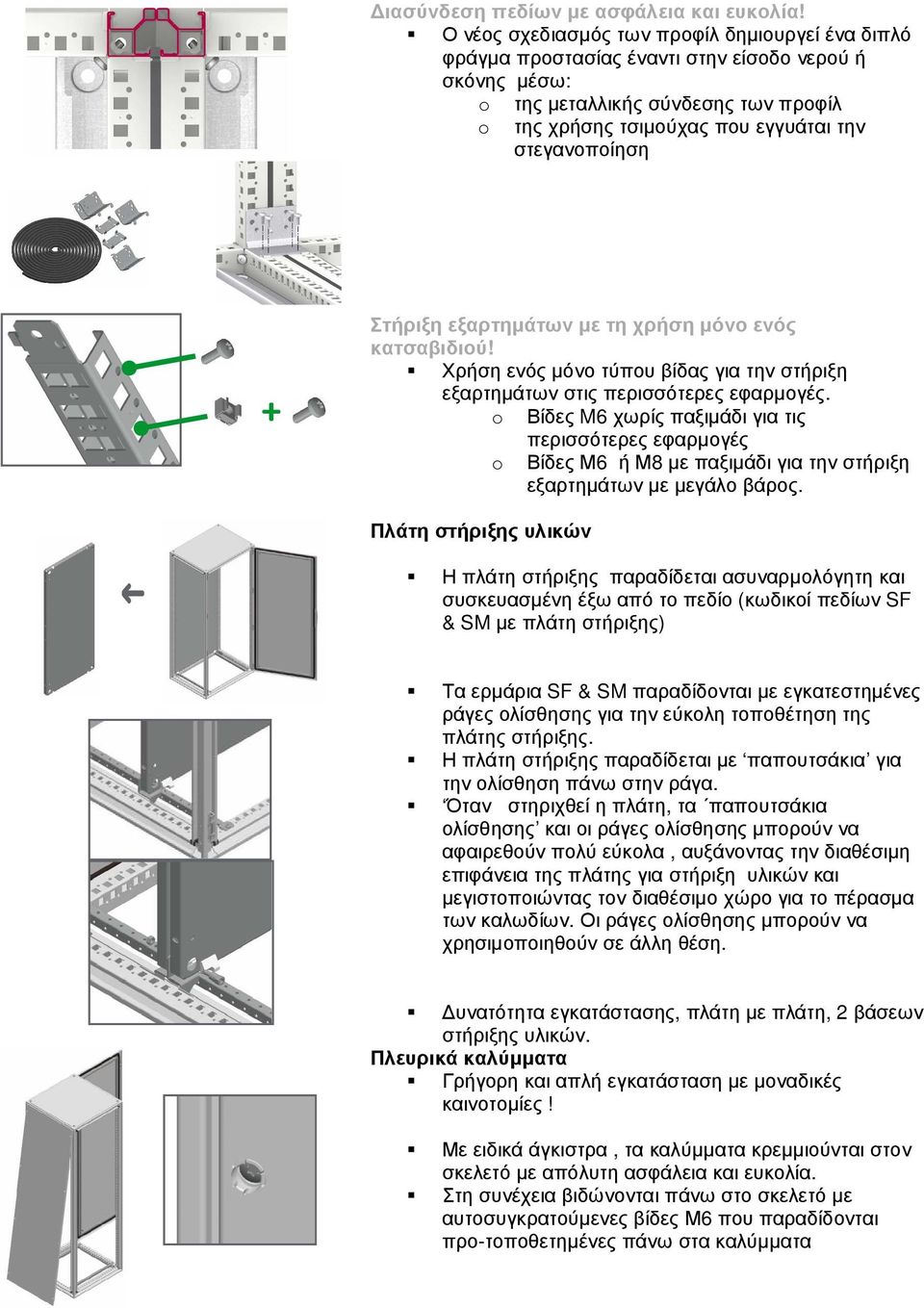

3 ιασύνδεση πεδίων µε ασφάλεια και ευκολία! Ο νέος σχεδιασµός των προφίλ δηµιουργεί ένα διπλό φράγµα προστασίας έναντι στην είσοδο νερού ή σκόνης µέσω: o της µεταλλικής σύνδεσης των προφίλ o της χρήσης τσιµούχας που εγγυάται την στεγανοποίηση Στήριξη εξαρτηµάτων µε τη χρήση µόνο ενός κατσαβιδιού! Χρήση ενός µόνο τύπου βίδας για την στήριξη εξαρτηµάτων στις περισσότερες εφαρµογές. o Βίδες M6 χωρίς παξιµάδι για τις περισσότερες εφαρµογές o Βίδες Μ6 ή Μ8 µε παξιµάδι για την στήριξη εξαρτηµάτων µε µεγάλο βάρος. Πλάτη στήριξης υλικών Η πλάτη στήριξης παραδίδεται ασυναρµολόγητη και συσκευασµένη έξω από το πεδίο (κωδικοί πεδίων SF & SM µε πλάτη στήριξης) Τα ερµάρια SF & SM παραδίδονται µε εγκατεστηµένες ράγες ολίσθησης για την εύκολη τοποθέτηση της πλάτης στήριξης. Η πλάτη στήριξης παραδίδεται µε παπουτσάκια για την ολίσθηση πάνω στην ράγα. Όταν στηριχθεί η πλάτη, τα παπουτσάκια ολίσθησης και οι ράγες ολίσθησης µπορούν να αφαιρεθούν πολύ εύκολα, αυξάνοντας την διαθέσιµη επιφάνεια της πλάτης για στήριξη υλικών και µεγιστοποιώντας τον διαθέσιµο χώρο για το πέρασµα των καλωδίων. Οι ράγες ολίσθησης µπορούν να χρησιµοποιηθούν σε άλλη θέση. υνατότητα εγκατάστασης, πλάτη µε πλάτη, 2 βάσεων στήριξης υλικών. Πλευρικά καλύµµατα Γρήγορη και απλή εγκατάσταση µε µοναδικές καινοτοµίες! Με ειδικά άγκιστρα, τα καλύµµατα κρεµµιούνται στον σκελετό µε απόλυτη ασφάλεια και ευκολία. Στη συνέχεια βιδώνονται πάνω στο σκελετό µε αυτοσυγκρατούµενες βίδες Μ6 που παραδίδονται προ-τοποθετηµένες πάνω στα καλύµµατα

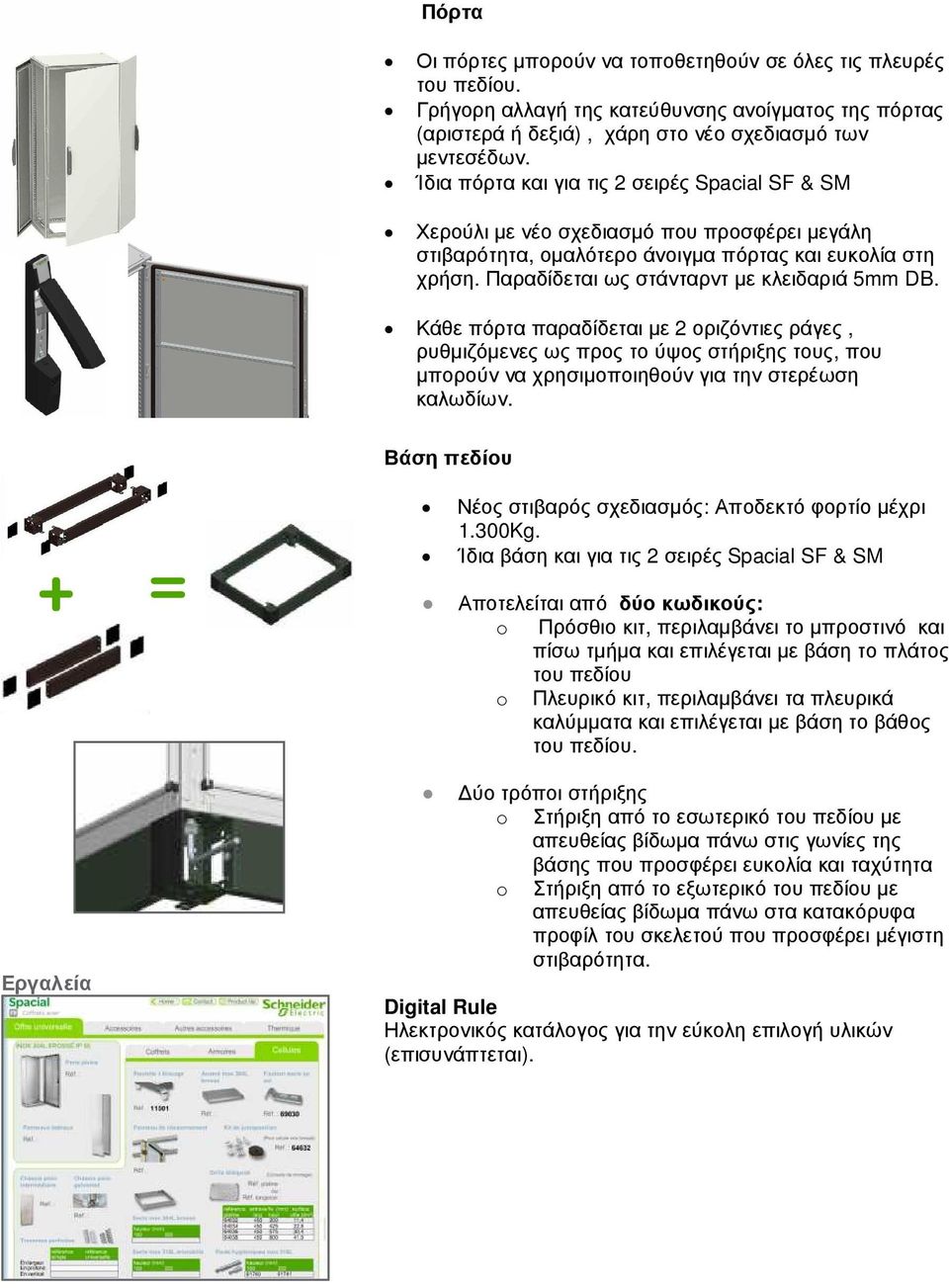

4 Πόρτα Οι πόρτες µπορούν να τοποθετηθούν σε όλες τις πλευρές του πεδίου. Γρήγορη αλλαγή της κατεύθυνσης ανοίγµατος της πόρτας (αριστερά ή δεξιά), χάρη στο νέο σχεδιασµό των µεντεσέδων. Ίδια πόρτα και για τις 2 σειρές Spacial SF & SM Χερούλι µε νέο σχεδιασµό που προσφέρει µεγάλη στιβαρότητα, οµαλότερο άνοιγµα πόρτας και ευκολία στη χρήση. Παραδίδεται ως στάνταρντ µε κλειδαριά 5mm DB. Κάθε πόρτα παραδίδεται µε 2 οριζόντιες ράγες, ρυθµιζόµενες ως προς το ύψος στήριξης τους, που µπορούν να χρησιµοποιηθούν για την στερέωση καλωδίων. Βάση πεδίου Νέος στιβαρός σχεδιασµός: Αποδεκτό φορτίο µέχρι 1.300Kg. Ίδια βάση και για τις 2 σειρές Spacial SF & SM Αποτελείται από δύο κωδικούς: o Πρόσθιο κιτ, περιλαµβάνει το µπροστινό και πίσω τµήµα και επιλέγεται µε βάση το πλάτος του πεδίου o Πλευρικό κιτ, περιλαµβάνει τα πλευρικά καλύµµατα και επιλέγεται µε βάση το βάθος του πεδίου. Εργαλεία ύο τρόποι στήριξης o Στήριξη από το εσωτερικό του πεδίου µε απευθείας βίδωµα πάνω στις γωνίες της βάσης που προσφέρει ευκολία και ταχύτητα o Στήριξη από το εξωτερικό του πεδίου µε απευθείας βίδωµα πάνω στα κατακόρυφα προφίλ του σκελετού που προσφέρει µέγιστη στιβαρότητα. Digital Rule Ηλεκτρονικός κατάλογος για την εύκολη επιλογή υλικών (επισυνάπτεται).

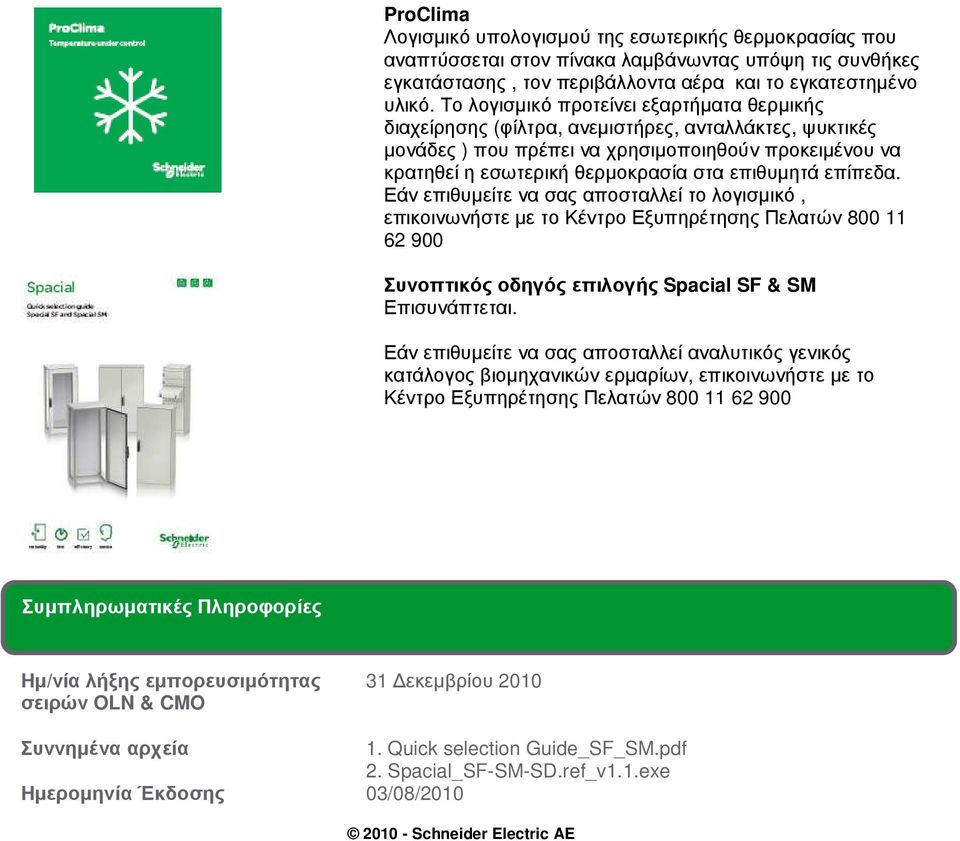

5 ProClima Λογισµικό υπολογισµού της εσωτερικής θερµοκρασίας που αναπτύσσεται στον πίνακα λαµβάνωντας υπόψη τις συνθήκες εγκατάστασης, τον περιβάλλοντα αέρα και το εγκατεστηµένο υλικό. Το λογισµικό προτείνει εξαρτήµατα θερµικής διαχείρησης (φίλτρα, ανεµιστήρες, ανταλλάκτες, ψυκτικές µονάδες ) που πρέπει να χρησιµοποιηθούν προκειµένου να κρατηθεί η εσωτερική θερµοκρασία στα επιθυµητά επίπεδα. Εάν επιθυµείτε να σας αποσταλλεί το λογισµικό, επικοινωνήστε µε το Κέντρο Εξυπηρέτησης Πελατών Συνοπτικός οδηγός επιλογής Spacial SF & SM Επισυνάπτεται. Εάν επιθυµείτε να σας αποσταλλεί αναλυτικός γενικός κατάλογος βιοµηχανικών ερµαρίων, επικοινωνήστε µε το Κέντρο Εξυπηρέτησης Πελατών Συµπληρωµατικές Πληροφορίες Ηµ/νία λήξης εµπορευσιµότητας σειρών OLN & CMO 31 εκεµβρίου 2010 Συννηµένα αρχεία 1. Quick selection Guide_SF_SM.pdf 2. Spacial_SF-SM-SD.ref_v1.1.exe Ηµεροµηνία Έκδοσης 03/08/ Schneider Electric AE
