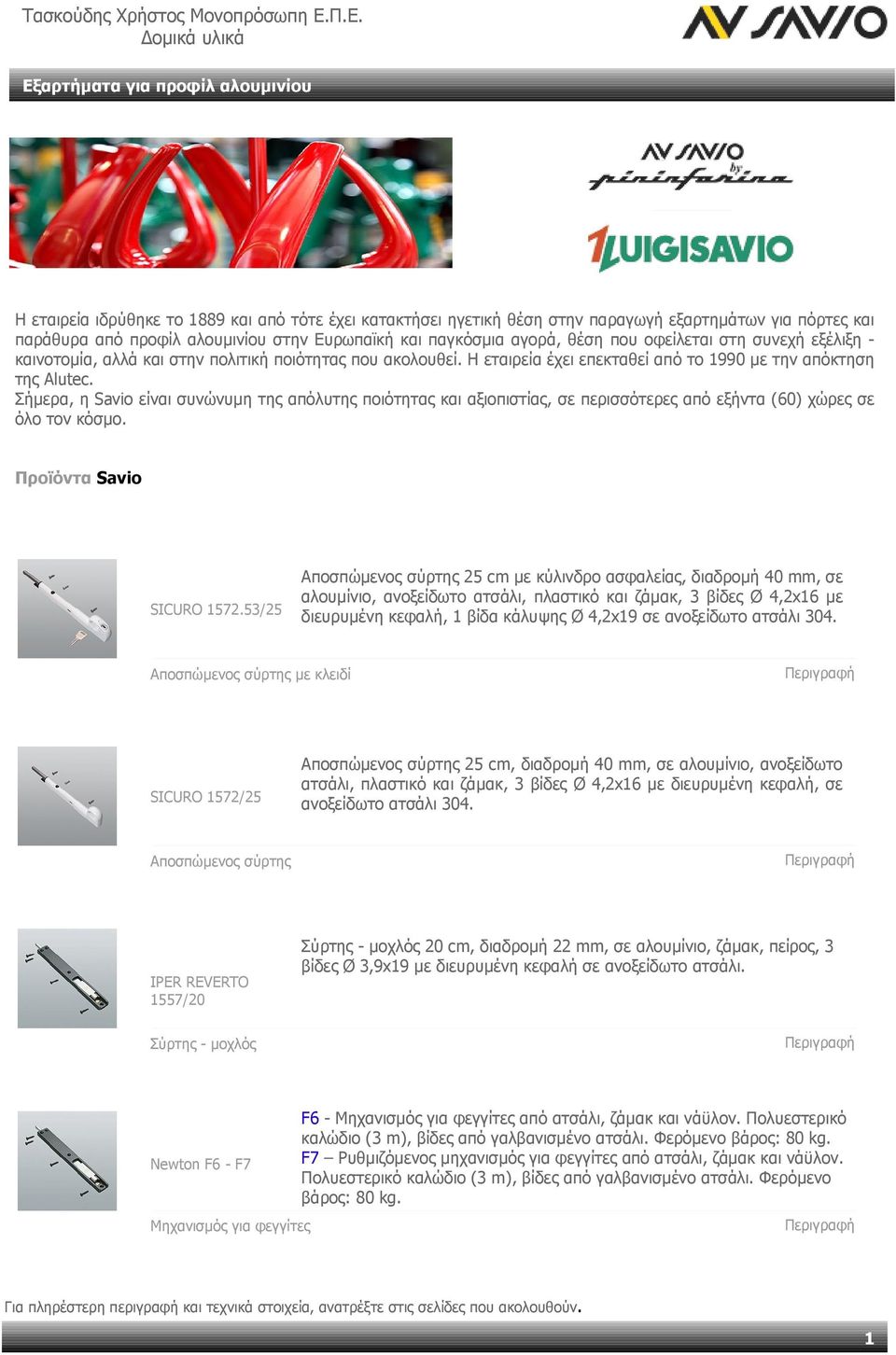

1 Εξαρτήματα για προφίλ αλουμινίου Η εταιρεία ιδρύθηκε το 1889 και από τότε έχει κατακτήσει ηγετική θέση στην παραγωγή εξαρτημάτων για πόρτες και παράθυρα από προφίλ αλουμινίου στην Ευρωπαϊκή και παγκόσμια αγορά, θέση που οφείλεται στη συνεχή εξέλιξη - καινοτομία, αλλά και στην πολιτική ποιότητας που ακολουθεί. Η εταιρεία έχει επεκταθεί από το 1990 με την απόκτηση της Alutec. Σήμερα, η Savio είναι συνώνυμη της απόλυτης ποιότητας και αξιοπιστίας, σε περισσότερες από εξήντα (60) χώρες σε όλο τον κόσμο. Προϊόντα Savio SICURO /25 Αποσπώμενος σύρτης 25 cm με κύλινδρο ασφαλείας, διαδρομή 40 mm, σε αλουμίνιο, ανοξείδωτο ατσάλι, πλαστικό και ζάμακ, 3 βίδες Ø 4,2x16 με διευρυμένη κεφαλή, 1 βίδα κάλυψης Ø 4,2x19 σε ανοξείδωτο ατσάλι 304. Αποσπώμενος σύρτης με κλειδί SICURO 1572/25 Αποσπώμενος σύρτης 25 cm, διαδρομή 40 mm, σε αλουμίνιο, ανοξείδωτο ατσάλι, πλαστικό και ζάμακ, 3 βίδες Ø 4,2x16 με διευρυμένη κεφαλή, σε ανοξείδωτο ατσάλι 304. Αποσπώμενος σύρτης IPER REVERTO 1557/20 Σύρτης - μοχλός Σύρτης - μοχλός 20 cm, διαδρομή 22 mm, σε αλουμίνιο, ζάμακ, πείρος, 3 βίδες Ø 3,9x19 με διευρυμένη κεφαλή σε ανοξείδωτο ατσάλι. Νewton F6 - F7 Μηχανισμός για φεγγίτες F6 - Μηχανισμός για φεγγίτες από ατσάλι, ζάμακ και νάϋλον. Πολυεστερικό καλώδιο (3 m), βίδες από γαλβανισμένο ατσάλι. Φερόμενο βάρος: 80 kg. F7 Ρυθμιζόμενος μηχανισμός για φεγγίτες από ατσάλι, ζάμακ και νάϋλον. Πολυεστερικό καλώδιο (3 m), βίδες από γαλβανισμένο ατσάλι. Φερόμενο βάρος: 80 kg. Για πληρέστερη περιγραφή και τεχνικά στοιχεία, ανατρέξτε στις σελίδες που ακολουθούν. 1

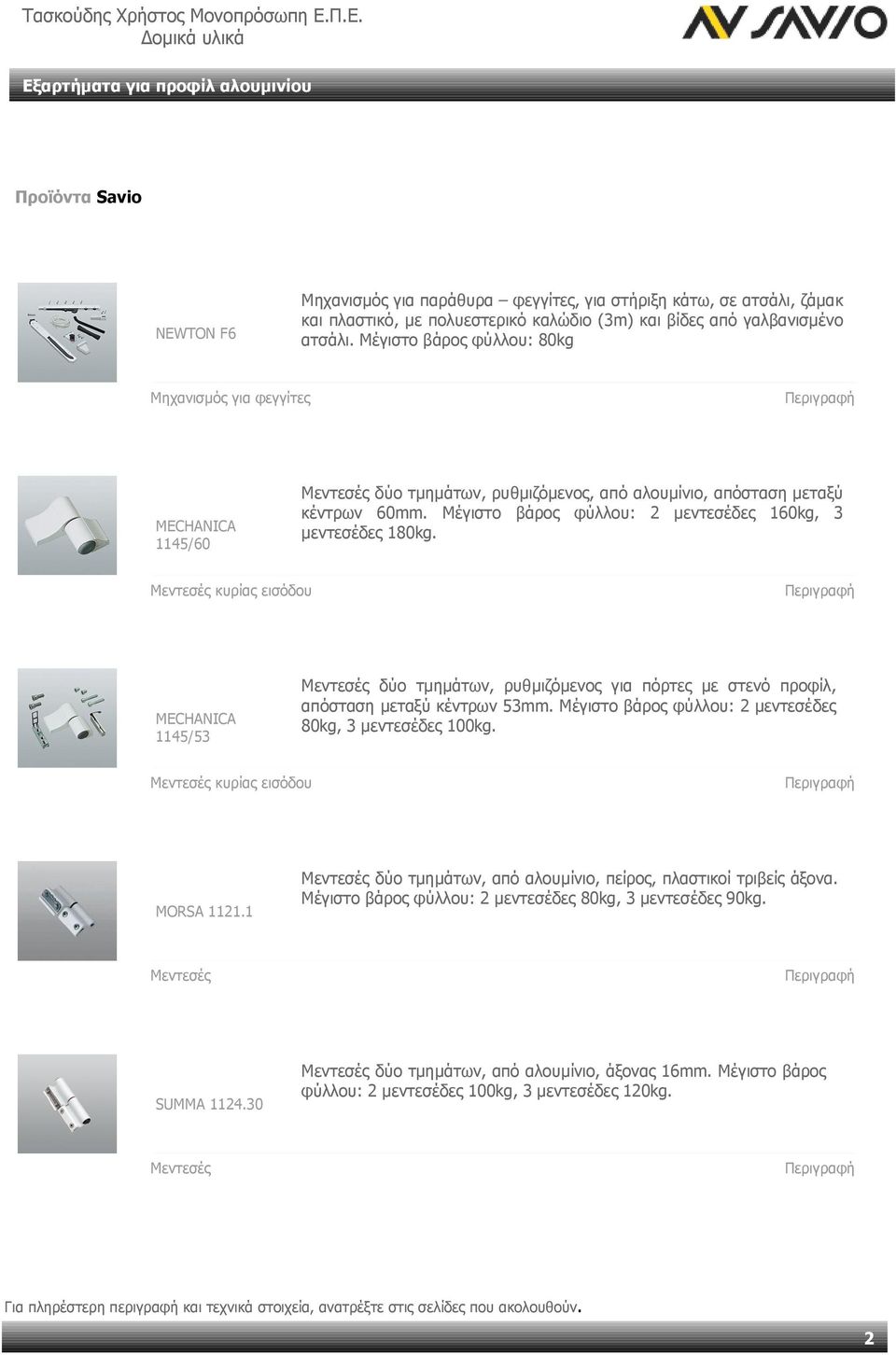

2 Εξαρτήματα για προφίλ αλουμινίου Προϊόντα Savio NEWTON F6 Μηχανισμός για παράθυρα φεγγίτες, για στήριξη κάτω, σε ατσάλι, ζάμακ και πλαστικό, με πολυεστερικό καλώδιο (3m) και βίδες από γαλβανισμένο ατσάλι. Μέγιστο βάρος φύλλου: 80kg Μηχανισμός για φεγγίτες MECHANICA 1145/60 Μεντεσές δύο τμημάτων, ρυθμιζόμενος, από αλουμίνιο, απόσταση μεταξύ κέντρων 60mm. Μέγιστο βάρος φύλλου: 2 μεντεσέδες 160kg, 3 μεντεσέδες 180kg. Μεντεσές κυρίας εισόδου MECHANICA 1145/53 Μεντεσές δύο τμημάτων, ρυθμιζόμενος για πόρτες με στενό προφίλ, απόσταση μεταξύ κέντρων 53mm. Μέγιστο βάρος φύλλου: 2 μεντεσέδες 80kg, 3 μεντεσέδες 100kg. Μεντεσές κυρίας εισόδου MORSA Μεντεσές δύο τμημάτων, από αλουμίνιο, πείρος, πλαστικοί τριβείς άξονα. Μέγιστο βάρος φύλλου: 2 μεντεσέδες 80kg, 3 μεντεσέδες 90kg. Μεντεσές SUMMA Μεντεσές δύο τμημάτων, από αλουμίνιο, άξονας 16mm. Μέγιστο βάρος φύλλου: 2 μεντεσέδες 100kg, 3 μεντεσέδες 120kg. Μεντεσές Για πληρέστερη περιγραφή και τεχνικά στοιχεία, ανατρέξτε στις σελίδες που ακολουθούν. 2

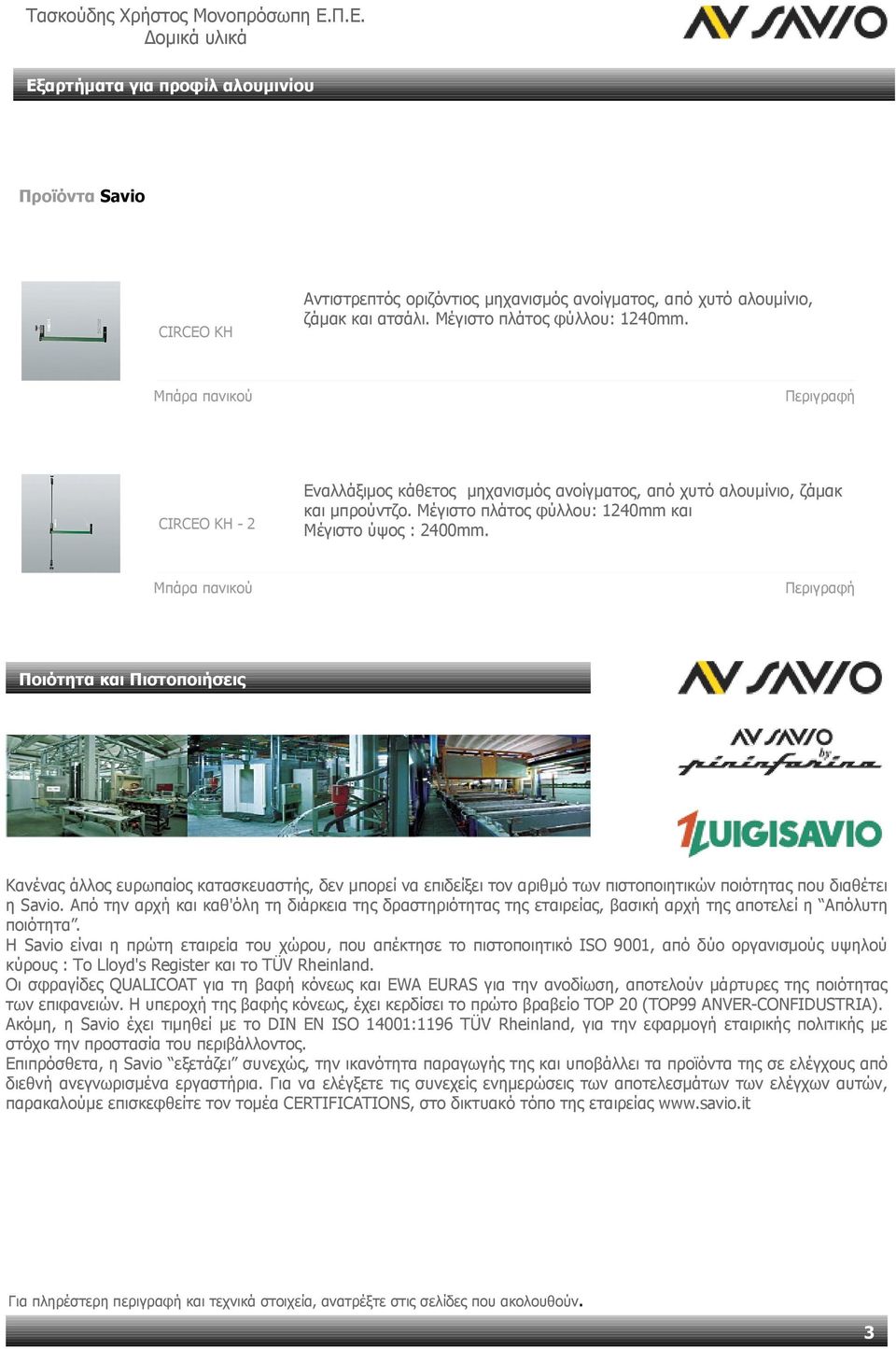

3 Εξαρτήματα για προφίλ αλουμινίου Προϊόντα Savio CIRCEO KH Αντιστρεπτός οριζόντιος μηχανισμός ανοίγματος, από χυτό αλουμίνιο, ζάμακ και ατσάλι. Μέγιστο πλάτος φύλλου: 1240mm. Μπάρα πανικού CIRCEO KH - 2 Εναλλάξιμος κάθετος μηχανισμός ανοίγματος, από χυτό αλουμίνιο, ζάμακ και μπρούντζο. Μέγιστο πλάτος φύλλου: 1240mm και Μέγιστο ύψος : 2400mm. Μπάρα πανικού Ποιότητα και Πιστοποιήσεις Κανένας άλλος ευρωπαίος κατασκευαστής, δεν μπορεί να επιδείξει τον αριθμό των πιστοποιητικών ποιότητας που διαθέτει η Savio. Από την αρχή και καθ'όλη τη διάρκεια της δραστηριότητας της εταιρείας, βασική αρχή της αποτελεί η Απόλυτη ποιότητα. Η Savio είναι η πρώτη εταιρεία του χώρου, που απέκτησε το πιστοποιητικό ISO 9001, από δύο οργανισμούς υψηλού κύρους : Το Lloyd's Register και το TÜV Rheinland. Οι σφραγίδες QUALICOAT για τη βαφή κόνεως και EWA EURAS για την ανοδίωση, αποτελούν μάρτυρες της ποιότητας των επιφανειών. Η υπεροχή της βαφής κόνεως, έχει κερδίσει το πρώτο βραβείο TOP 20 (TOP99 ANVER-CONFIDUSTRIA). Ακόμη, η Savio έχει τιμηθεί με το DIN EN ISO 14001:1196 TÜV Rheinland, για την εφαρμογή εταιρικής πολιτικής με στόχο την προστασία του περιβάλλοντος. Επιπρόσθετα, η Savio εξετάζει συνεχώς, την ικανότητα παραγωγής της και υποβάλλει τα προϊόντα της σε ελέγχους από διεθνή ανεγνωρισμένα εργαστήρια. Για να ελέγξετε τις συνεχείς ενημερώσεις των αποτελεσμάτων των ελέγχων αυτών, παρακαλούμε επισκεφθείτε τον τομέα CERTIFICATIONS, στο δικτυακό τόπο της εταιρείας Για πληρέστερη περιγραφή και τεχνικά στοιχεία, ανατρέξτε στις σελίδες που ακολουθούν. 3

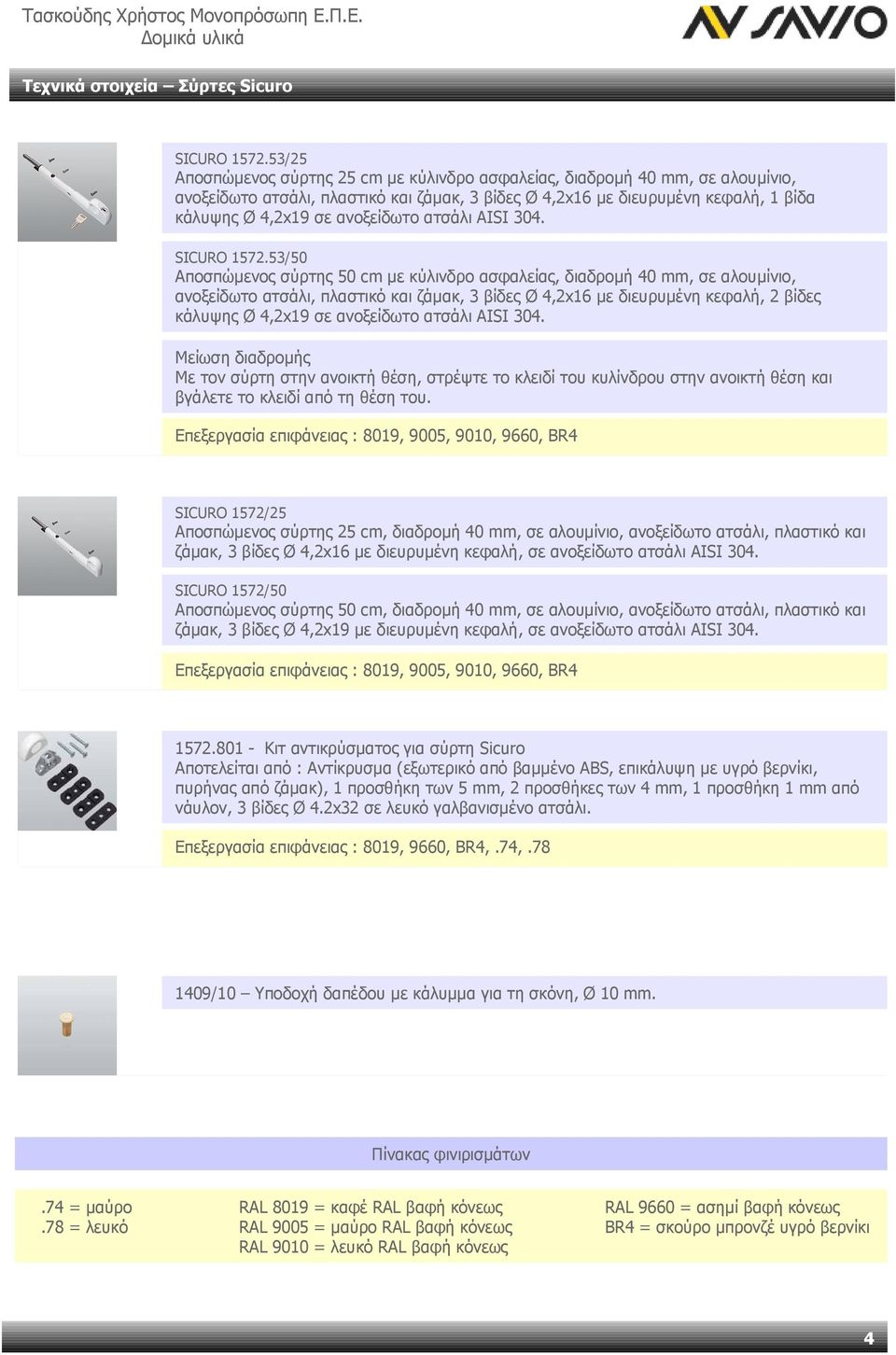

4 Τεχνικά στοιχεία Σύρτες Sicuro SICURO /25 Αποσπώμενος σύρτης 25 cm με κύλινδρο ασφαλείας, διαδρομή 40 mm, σε αλουμίνιο, ανοξείδωτο ατσάλι, πλαστικό και ζάμακ, 3 βίδες Ø 4,2x16 με διευρυμένη κεφαλή, 1 βίδα κάλυψης Ø 4,2x19 σε ανοξείδωτο ατσάλι AISI 304. SICURO /50 Αποσπώμενος σύρτης 50 cm με κύλινδρο ασφαλείας, διαδρομή 40 mm, σε αλουμίνιο, ανοξείδωτο ατσάλι, πλαστικό και ζάμακ, 3 βίδες Ø 4,2x16 με διευρυμένη κεφαλή, 2 βίδες κάλυψης Ø 4,2x19 σε ανοξείδωτο ατσάλι AISI 304. Μείωση διαδρομής Με τον σύρτη στην ανοικτή θέση, στρέψτε το κλειδί του κυλίνδρου στην ανοικτή θέση και βγάλετε το κλειδί από τη θέση του. Επεξεργασία επιφάνειας : 8019, 9005, 9010, 9660, BR4 SICURO 1572/25 Αποσπώμενος σύρτης 25 cm, διαδρομή 40 mm, σε αλουμίνιο, ανοξείδωτο ατσάλι, πλαστικό και ζάμακ, 3 βίδες Ø 4,2x16 με διευρυμένη κεφαλή, σε ανοξείδωτο ατσάλι AISI 304. SICURO 1572/50 Αποσπώμενος σύρτης 50 cm, διαδρομή 40 mm, σε αλουμίνιο, ανοξείδωτο ατσάλι, πλαστικό και ζάμακ, 3 βίδες Ø 4,2x19 με διευρυμένη κεφαλή, σε ανοξείδωτο ατσάλι AISI 304. Επεξεργασία επιφάνειας : 8019, 9005, 9010, 9660, BR Κιτ αντικρύσματος για σύρτη Sicuro Αποτελείται από : Αντίκρυσμα (εξωτερικό από βαμμένο ABS, επικάλυψη με υγρό βερνίκι, πυρήνας από ζάμακ), 1 προσθήκη των 5 mm, 2 προσθήκες των 4 mm, 1 προσθήκη 1 mm από νάυλον, 3 βίδες Ø 4.2x32 σε λευκό γαλβανισμένο ατσάλι. Επεξεργασία επιφάνειας : 8019, 9660, BR4,.74, /10 Υποδοχή δαπέδου με κάλυμμα για τη σκόνη, Ø 10 mm. Πίνακας φινιρισμάτων.74 = μαύρο.78 = λευκό RAL 8019 = καφέ RAL βαφή κόνεως RAL 9005 = μαύρο RAL βαφή κόνεως RAL 9010 = λευκό RAL βαφή κόνεως RAL 9660 = ασημί βαφή κόνεως BR4 = σκούρο μπρονζέ υγρό βερνίκι 4

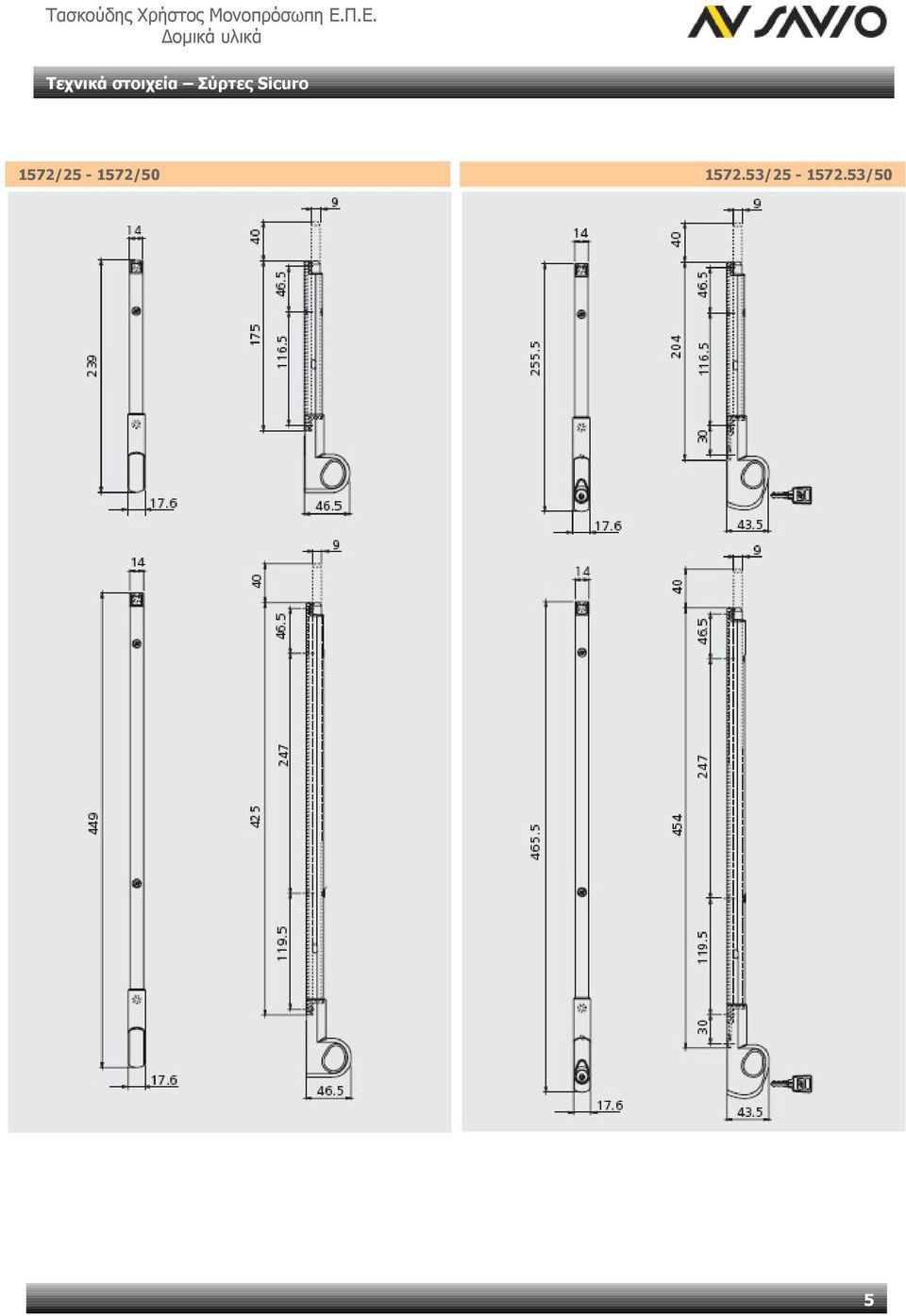

5 Τεχνικά στοιχεία Σύρτες Sicuro 1572/ / / /50 5

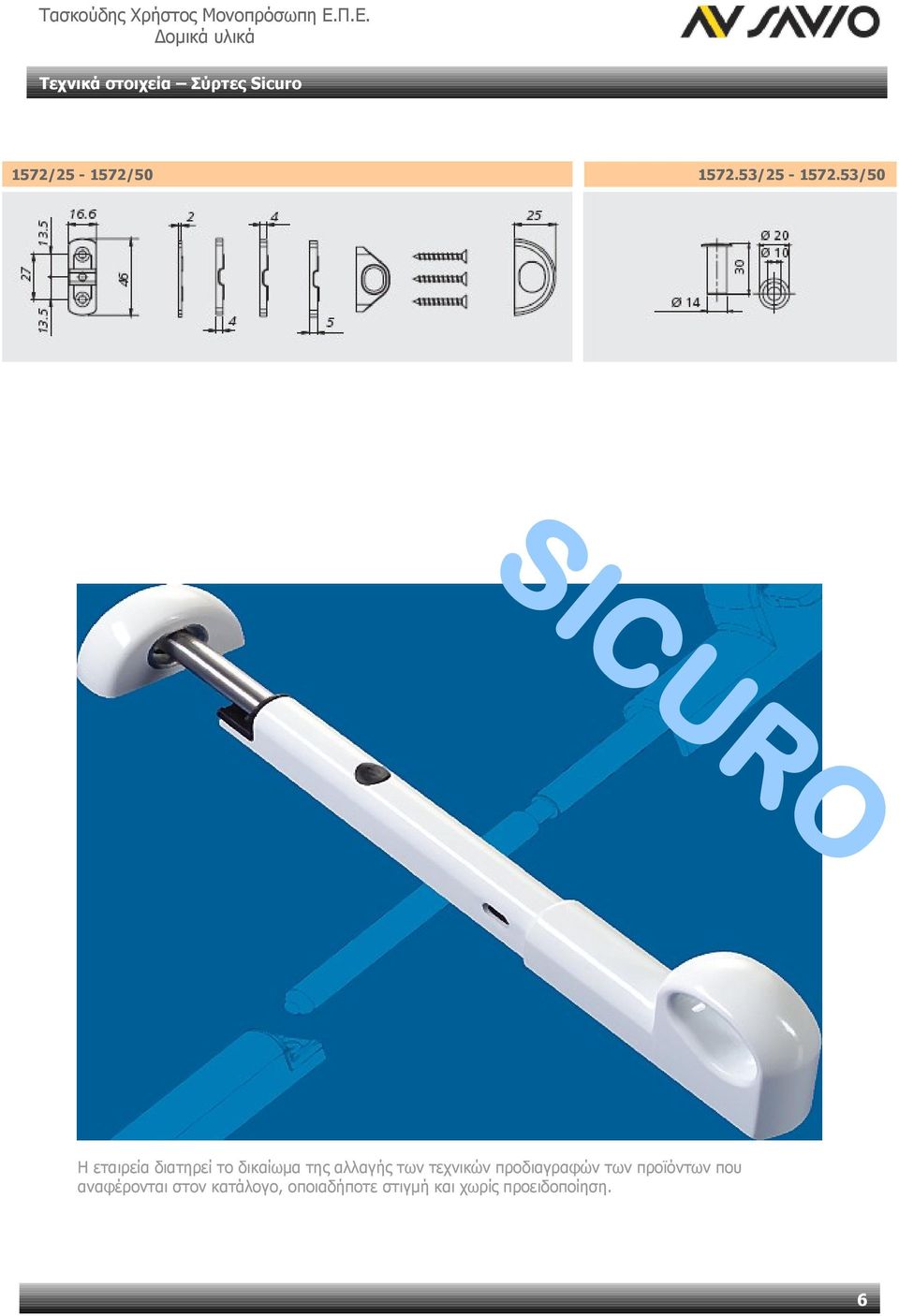

6 Τεχνικά στοιχεία Σύρτες Sicuro 1572/ / / /50 SICURO 6

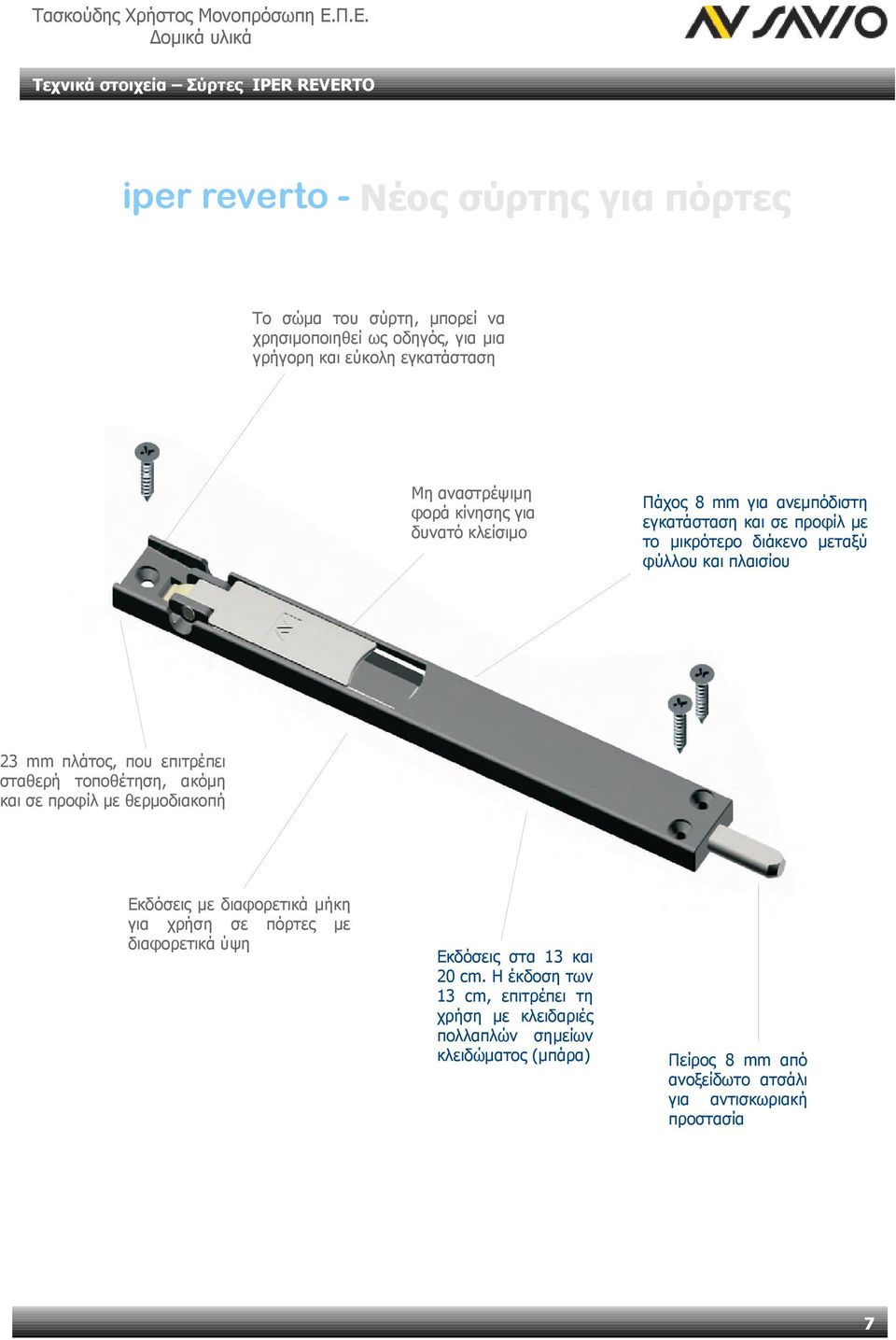

7 Τεχνικά στοιχεία Σύρτες IPER REVERTO iper reverto - Νέος σύρτης για πόρτες Το σώμα του σύρτη, μπορεί να χρησιμοποιηθεί ως οδηγός, για μια γρήγορη και εύκολη εγκατάσταση Μη αναστρέψιμη φορά κίνησης για δυνατό κλείσιμο Πάχος 8 mm για ανεμπόδιστη εγκατάσταση και σε προφίλ με το μικρότερο διάκενο μεταξύ φύλλου και πλαισίου 23 mm πλάτος, που επιτρέπει σταθερή τοποθέτηση, ακόμη και σε προφίλ με θερμοδιακοπή Εκδόσεις με διαφορετικά μήκη για χρήση σε πόρτες με διαφορετικά ύψη Εκδόσεις στα 13 και 20 cm. Η έκδοση των 13 cm, επιτρέπει τη χρήση με κλειδαριές πολλαπλών σημείων κλειδώματος (μπάρα) Πείρος 8 mm από ανοξείδωτο ατσάλι για αντισκωριακή προστασία 7

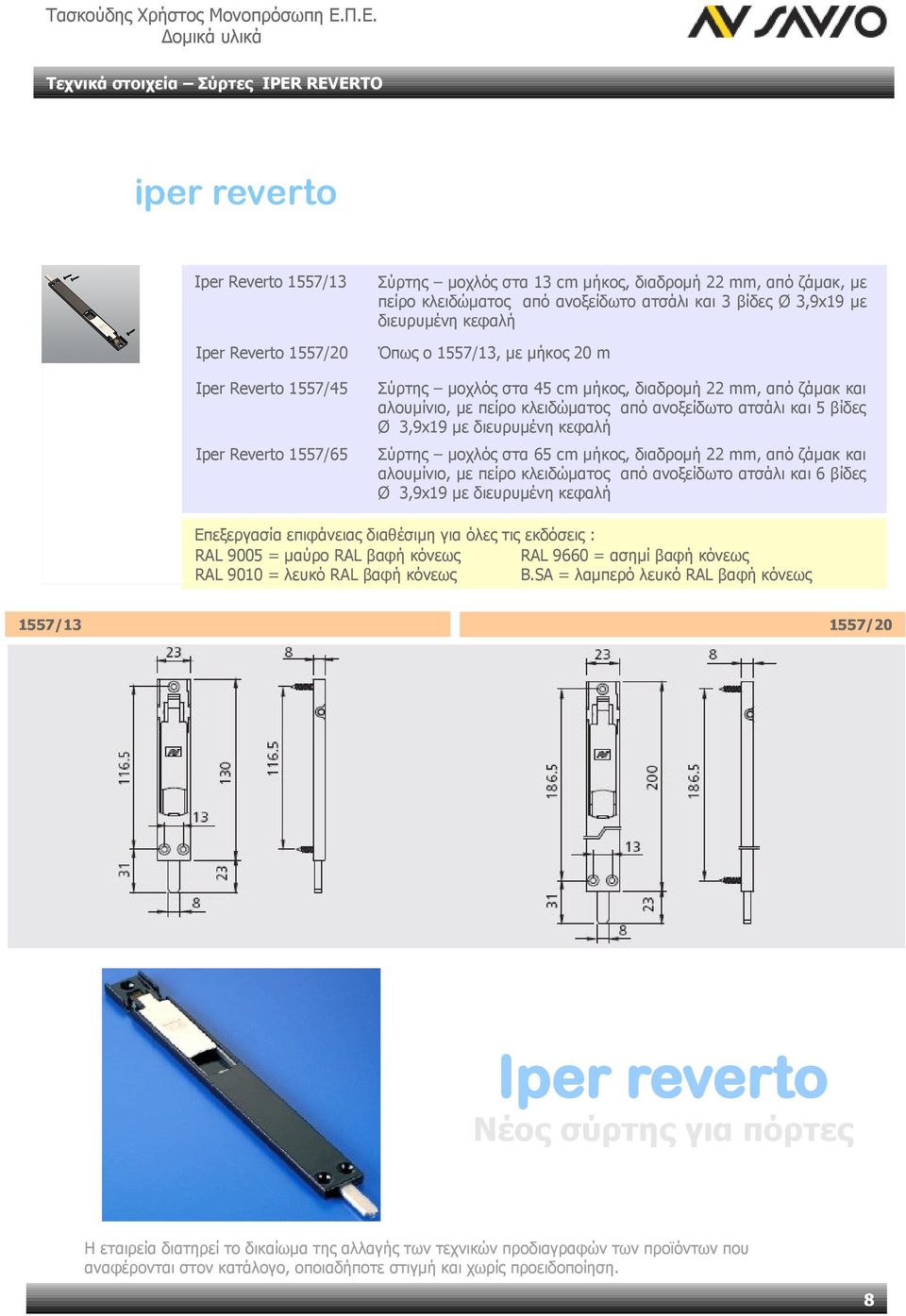

8 Τεχνικά στοιχεία Σύρτες IPER REVERTO iper reverto Iper Reverto 1557/13 Iper Reverto 1557/20 Iper Reverto 1557/45 Iper Reverto 1557/65 Σύρτης μοχλός στα 13 cm μήκος, διαδρομή 22 mm, από ζάμακ, με πείρο κλειδώματος από ανοξείδωτο ατσάλι και 3 βίδες Ø 3,9x19 με διευρυμένη κεφαλή Όπως ο 1557/13, με μήκος 20 m Σύρτης μοχλός στα 45 cm μήκος, διαδρομή 22 mm, από ζάμακ και αλουμίνιο, με πείρο κλειδώματος από ανοξείδωτο ατσάλι και 5 βίδες Ø 3,9x19 με διευρυμένη κεφαλή Σύρτης μοχλός στα 65 cm μήκος, διαδρομή 22 mm, από ζάμακ και αλουμίνιο, με πείρο κλειδώματος από ανοξείδωτο ατσάλι και 6 βίδες Ø 3,9x19 με διευρυμένη κεφαλή Επεξεργασία επιφάνειας διαθέσιμη για όλες τις εκδόσεις : RAL 9005 = μαύρο RAL βαφή κόνεως RAL 9660 = ασημί βαφή κόνεως RAL 9010 = λευκό RAL βαφή κόνεως B.SA = λαμπερό λευκό RAL βαφή κόνεως 1557/ /20 Iper reverto Νέος σύρτης για πόρτες 8

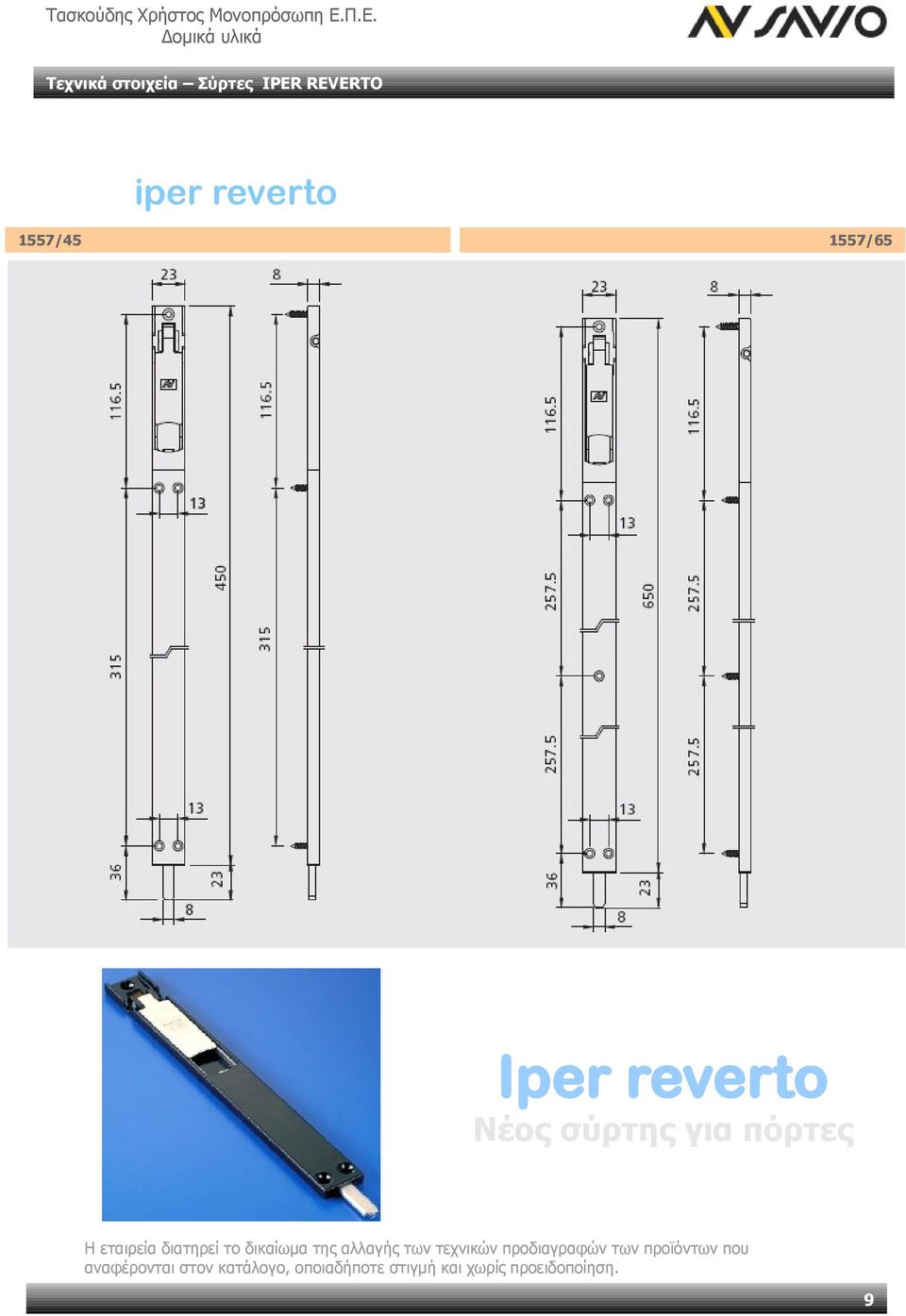

9 Τεχνικά στοιχεία Σύρτες IPER REVERTO iper reverto 1557/ /65 Iper reverto Νέος σύρτης για πόρτες 9

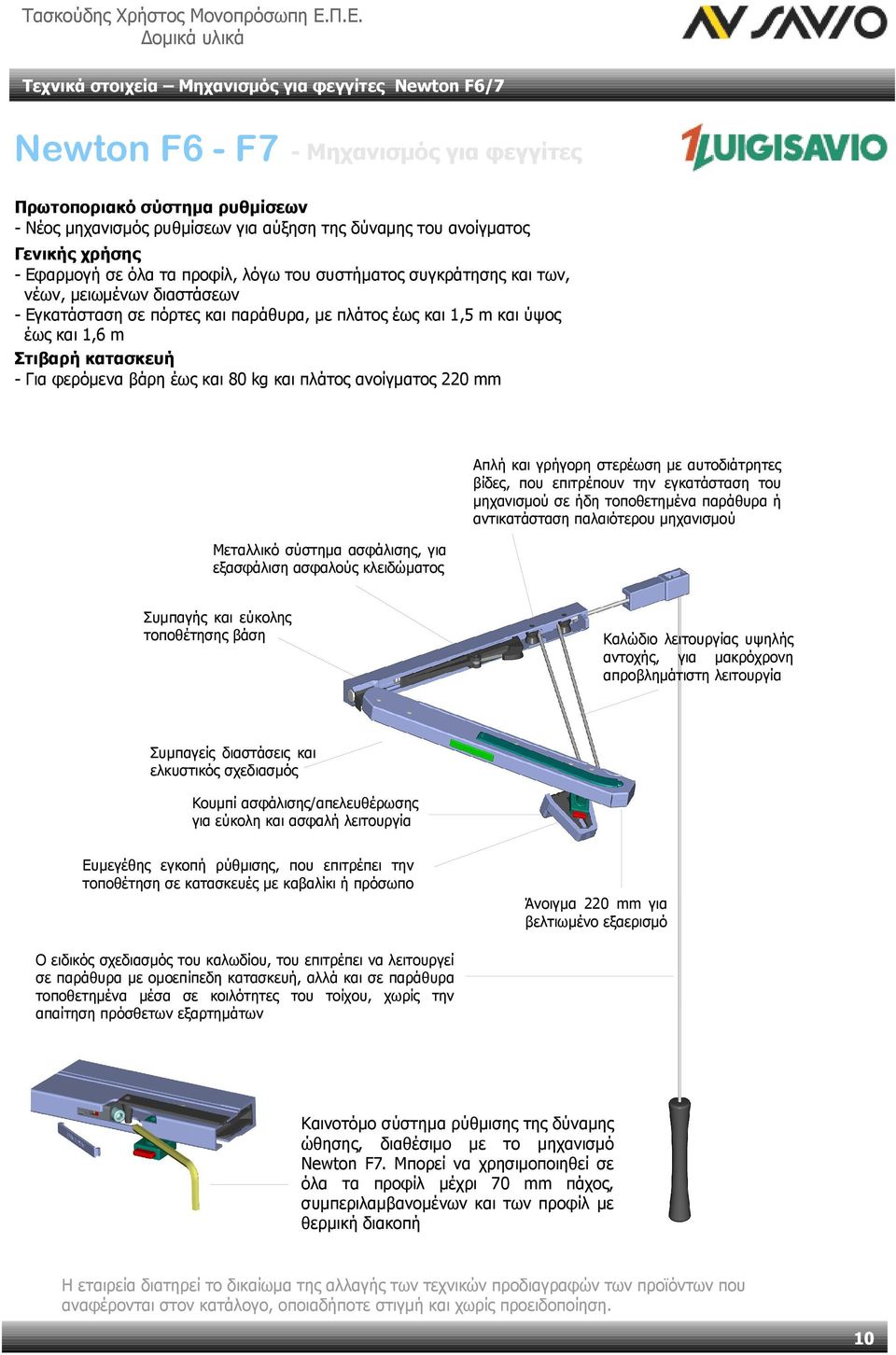

10 Τεχνικά στοιχεία Μηχανισμός για φεγγίτες Newton F6/7 Newton F6 - F7 - Μηχανισμός για φεγγίτες Πρωτοποριακό σύστημα ρυθμίσεων - Νέος μηχανισμός ρυθμίσεων για αύξηση της δύναμης του ανοίγματος Γενικής χρήσης - Εφαρμογή σε όλα τα προφίλ, λόγω του συστήματος συγκράτησης και των, νέων, μειωμένων διαστάσεων - Εγκατάσταση σε πόρτες και παράθυρα, με πλάτος έως και 1,5 m και ύψος έως και 1,6 m Στιβαρή κατασκευή - Για φερόμενα βάρη έως και 80 kg και πλάτος ανοίγματος 220 mm Μεταλλικό σύστημα ασφάλισης, για εξασφάλιση ασφαλούς κλειδώματος Απλή και γρήγορη στερέωση με αυτοδιάτρητες βίδες, που επιτρέπουν την εγκατάσταση του μηχανισμού σε ήδη τοποθετημένα παράθυρα ή αντικατάσταση παλαιότερου μηχανισμού Συμπαγής και εύκολης τοποθέτησης βάση Καλώδιο λειτουργίας υψηλής αντοχής, για μακρόχρονη απροβλημάτιστη λειτουργία Συμπαγείς διαστάσεις και ελκυστικός σχεδιασμός Κουμπί ασφάλισης/απελευθέρωσης για εύκολη και ασφαλή λειτουργία Ευμεγέθης εγκοπή ρύθμισης, που επιτρέπει την τοποθέτηση σε κατασκευές με καβαλίκι ή πρόσωπο Άνοιγμα 220 mm για βελτιωμένο εξαερισμό Ο ειδικός σχεδιασμός του καλωδίου, του επιτρέπει να λειτουργεί σε παράθυρα με ομοεπίπεδη κατασκευή, αλλά και σε παράθυρα τοποθετημένα μέσα σε κοιλότητες του τοίχου, χωρίς την απαίτηση πρόσθετων εξαρτημάτων Καινοτόμο σύστημα ρύθμισης της δύναμης ώθησης, διαθέσιμο με το μηχανισμό Newton F7. Μπορεί να χρησιμοποιηθεί σε όλα τα προφίλ μέχρι 70 mm πάχος, συμπεριλαμβανομένων και των προφίλ με θερμική διακοπή 10

11 Τεχνικά στοιχεία Μηχανισμός για φεγγίτες Newton F6/7 F6 Νέο κουμπί ασφάλισης / απελευθέρωσης για εύκολη και ασφαλή λειτουργία F7 - Νέο σύστημα ρύθμισης της δύναμης ώθησης - Αύξηση έως και 40% 11

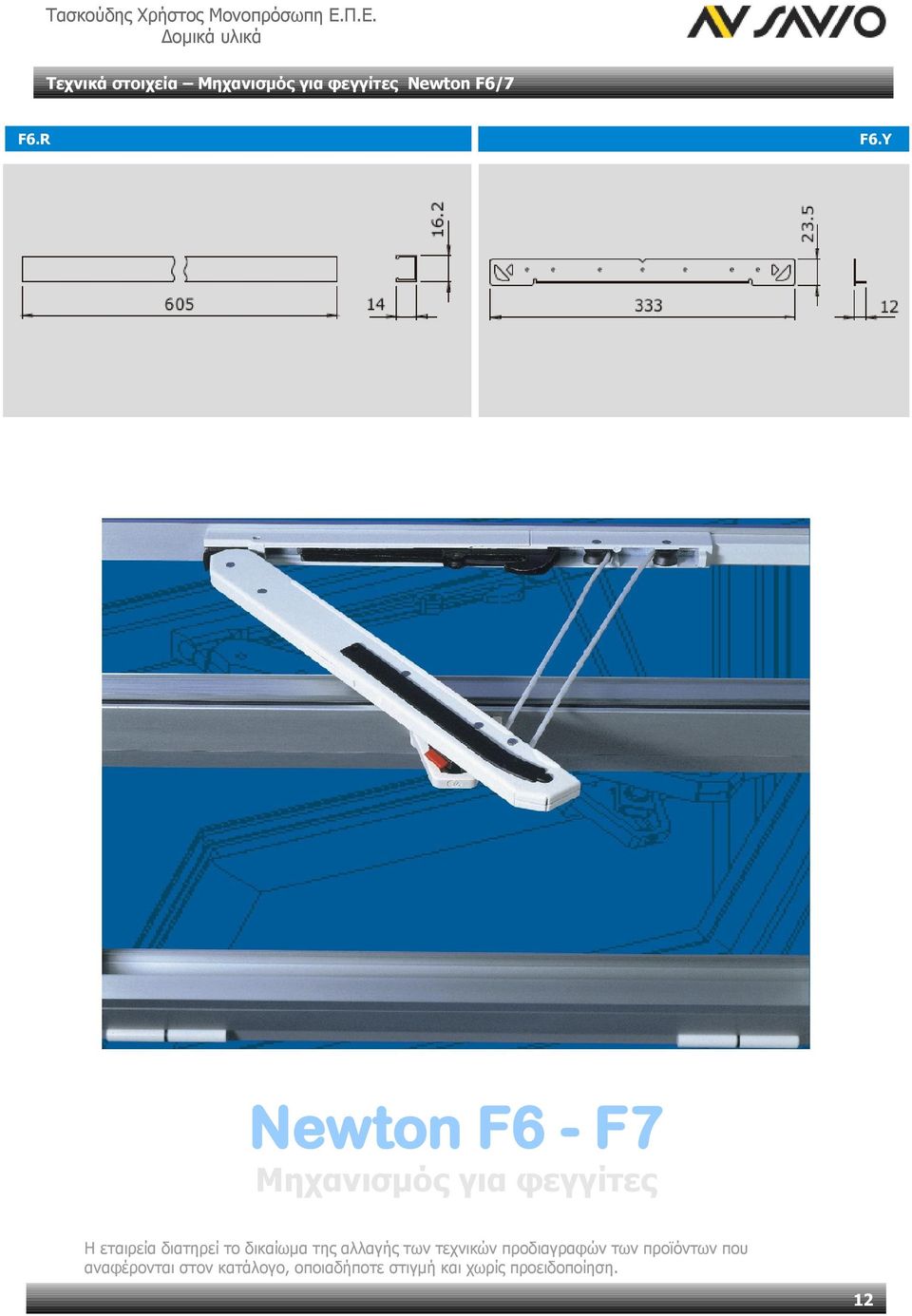

12 Τεχνικά στοιχεία Μηχανισμός για φεγγίτες Newton F6/7 F6.R F6.Y Newton F6 - F7 Μηχανισμός για φεγγίτες 12

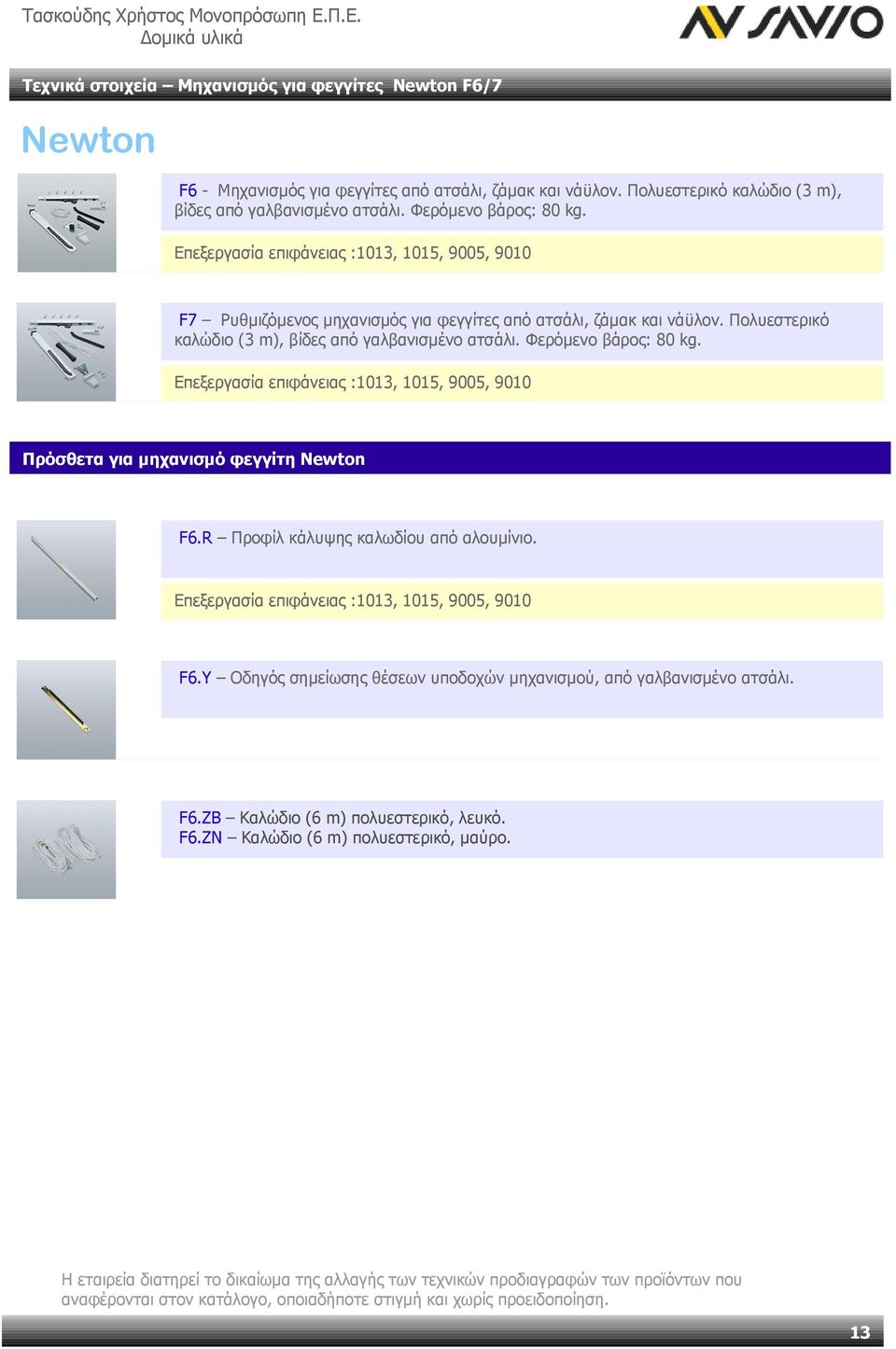

13 Τεχνικά στοιχεία Μηχανισμός για φεγγίτες Newton F6/7 Newton F6 - Μηχανισμός για φεγγίτες από ατσάλι, ζάμακ και νάϋλον. Πολυεστερικό καλώδιο (3 m), βίδες από γαλβανισμένο ατσάλι. Φερόμενο βάρος: 80 kg. Επεξεργασία επιφάνειας :1013, 1015, 9005, 9010 F7 Ρυθμιζόμενος μηχανισμός για φεγγίτες από ατσάλι, ζάμακ και νάϋλον. Πολυεστερικό καλώδιο (3 m), βίδες από γαλβανισμένο ατσάλι. Φερόμενο βάρος: 80 kg. Επεξεργασία επιφάνειας :1013, 1015, 9005, 9010 Πρόσθετα για μηχανισμό φεγγίτη Newton F6.R Προφίλ κάλυψης καλωδίου από αλουμίνιο. Επεξεργασία επιφάνειας :1013, 1015, 9005, 9010 F6.Υ Οδηγός σημείωσης θέσεων υποδοχών μηχανισμού, από γαλβανισμένο ατσάλι. F6.ZB Καλώδιο (6 m) πολυεστερικό, λευκό. F6.ZΝ Καλώδιο (6 m) πολυεστερικό, μαύρο. 13

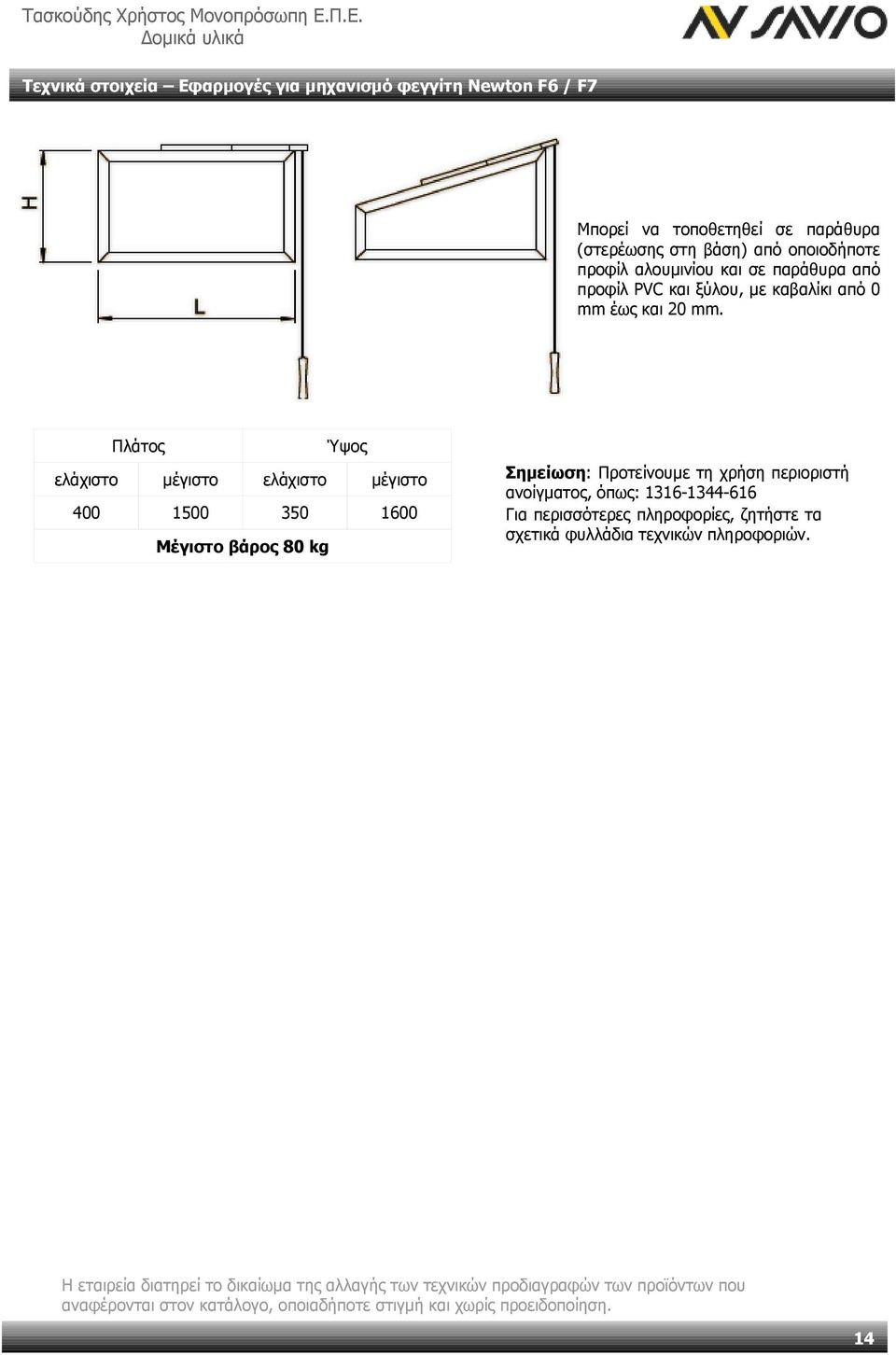

14 Τεχνικά στοιχεία Εφαρμογές για μηχανισμό φεγγίτη Newton F6 / F7 Μπορεί να τοποθετηθεί σε παράθυρα (στερέωσης στη βάση) από οποιοδήποτε προφίλ αλουμινίου και σε παράθυρα από προφίλ PVC και ξύλου, με καβαλίκι από 0 mm έως και 20 mm. Πλάτος Ύψος ελάχιστο μέγιστο ελάχιστο μέγιστο Μέγιστο βάρος 80 kg Σημείωση: Προτείνουμε τη χρήση περιοριστή ανοίγματος, όπως: Για περισσότερες πληροφορίες, ζητήστε τα σχετικά φυλλάδια τεχνικών πληροφοριών. 14
