Δ Ι Α Κ Η Ρ Υ Ξ Η (α/α 74/12)

Transcript

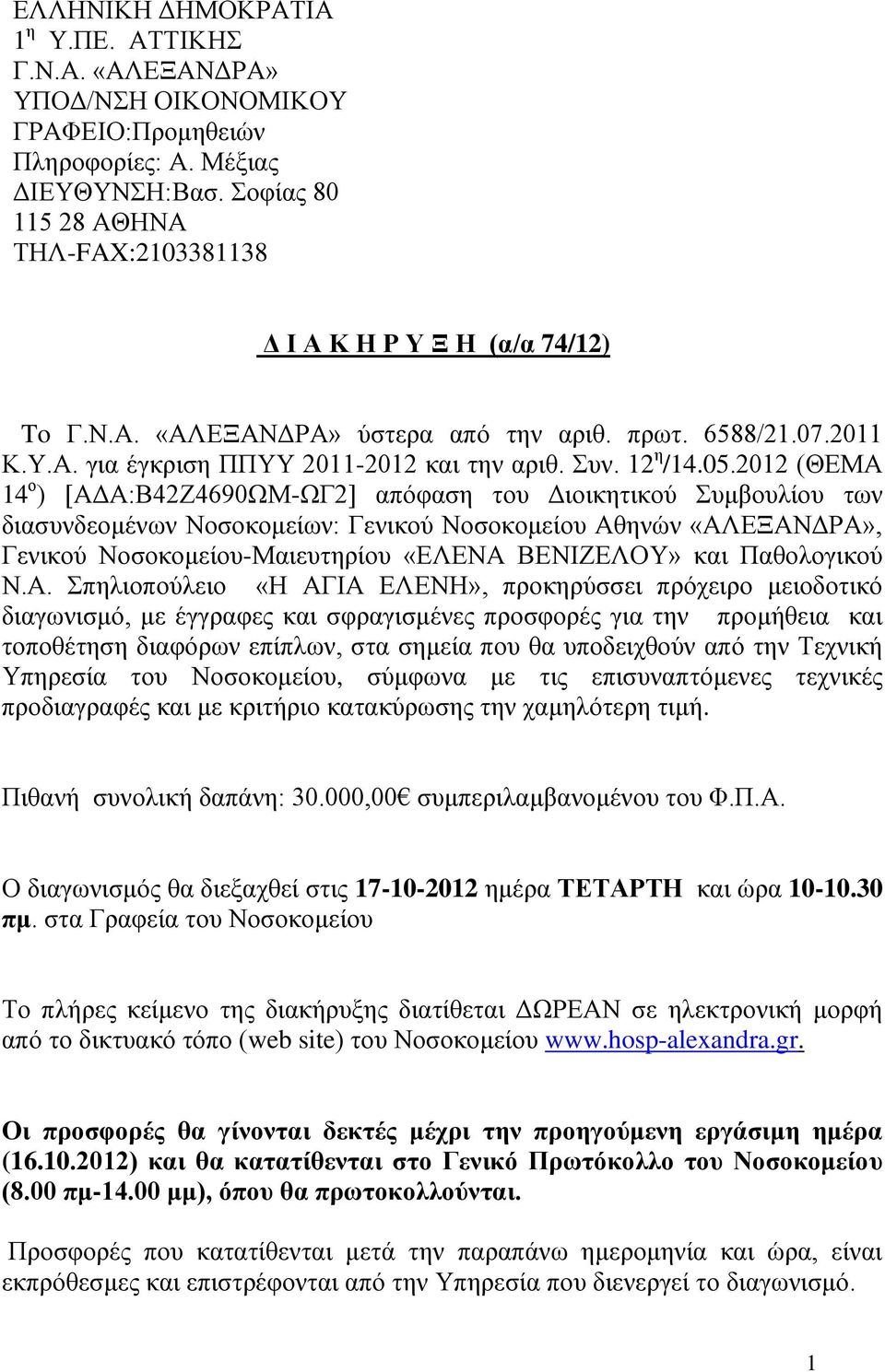

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ 1 η Υ.ΠΕ. ΑΤΤΙΚΗΣ Γ.Ν.Α. «ΑΛΕΞΑΝΔΡΑ» ΥΠΟΔ/ΝΣΗ ΟΙΚΟΝΟΜΙΚΟΥ ΓΡΑΦΕΙΟ:Προμηθειών Πληροφορίες: Α. Μέξιας ΔΙΕΥΘΥΝΣΗ:Βασ. Σοφίας ΑΘΗΝΑ ΤΗΛ-FAX: Δ Ι Α Κ Η Ρ Υ Ξ Η (α/α 74/12) To Γ.Ν.Α. «ΑΛΕΞΑΝΔΡΑ» ύστερα από την αριθ. πρωτ. 6588/ Κ.Υ.Α. για έγκριση ΠΠΥΥ και την αριθ. Συν. 12 η / (ΘΕΜΑ 14 ο ) [ΑΔΑ:Β42Ζ4690ΩΜ-ΩΓ2] απόφαση του Διοικητικού Συμβουλίου των διασυνδεομένων Νοσοκομείων: Γενικού Νοσοκομείου Αθηνών «ΑΛΕΞΑΝΔΡΑ», Γενικού Νοσοκομείου-Μαιευτηρίου «ΕΛΕΝΑ ΒΕΝΙΖΕΛΟΥ» και Παθολογικού Ν.Α. Σπηλιοπούλειο «Η ΑΓΙΑ ΕΛΕΝΗ», προκηρύσσει πρόχειρο μειοδοτικό διαγωνισμό, με έγγραφες και σφραγισμένες προσφορές για την προμήθεια και τοποθέτηση διαφόρων επίπλων, στα σημεία που θα υποδειχθούν από την Τεχνική Υπηρεσία του Νοσοκομείου, σύμφωνα με τις επισυναπτόμενες τεχνικές προδιαγραφές και με κριτήριο κατακύρωσης την χαμηλότερη τιμή. Πιθανή συνολική δαπάνη: ,00 συμπεριλαμβανομένου του Φ.Π.Α. Ο διαγωνισμός θα διεξαχθεί στις ημέρα ΤΕΤΑΡΤΗ και ώρα πμ. στα Γραφεία του Νοσοκομείου Το πλήρες κείμενο της διακήρυξης διατίθεται ΔΩΡΕΑΝ σε ηλεκτρονική μορφή από το δικτυακό τόπο (web site) του Νοσοκομείου Οι προσφορές θα γίνονται δεκτές μέχρι την προηγούμενη εργάσιμη ημέρα ( ) και θα κατατίθενται στο Γενικό Πρωτόκολλο του Νοσοκομείου (8.00 πμ μμ), όπου θα πρωτοκολλούνται. Προσφορές που κατατίθενται μετά την παραπάνω ημερομηνία και ώρα, είναι εκπρόθεσμες και επιστρέφονται από την Υπηρεσία που διενεργεί το διαγωνισμό. 1

2 Ο διαγωνισμός διέπεται από τις διατάξεις του Π.Δ 118/07 και του Ν 2286/95 ΣΗΜ:Κατά την πληρωμή του ο προμηθευτής θα υπόκειται στις νόμιμες κρατήσεις. Οι προσφερόμενες τιμές θα εναρμονίζονται υποχρεωτικά με τις τιμές του παρατηρητηρίου τιμών. Ο ΔΙΟΙΚΗΤΗΣ ΝΙΚΟΛΑΟΣ ΦΑΛΔΑΜΗΣ 2

3 ΕΙΔΗ, ΠΟΣΟΤΗΤΕΣ ΚΑΙ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΡΟΜΗΘΕΙΑΣ ΔΙΑΦΟΡΩΝ ΕΠΙΠΛΩΝ, στα σημεία που θα υποδειχθούν από την Τεχνική Υπηρεσία του Νοσοκομείου: ΕΙΔΟΣ ΤΕΜΑΧΙΑ ΣΥΝ/ΚΟ ΚΟΣΤΟΣ ΣΥΜΠ/ΝΟΥ ΦΠΑ 1 ΣΤΑΘΕΡΕΣ ΜΕΤΑΛΛΙΚΕΣ ΚΑΡΕΚΛΕΣ ,00 2 ΚΑΡΕΚΛΕΣ ΓΡΑΦΕΙΟΥ ΠΕΡΙΣΤΡΕΦΟΜΕΝΕΣ ,00 3 ΤΡΟΧΗΛΑΤΑ ΣΚΑΜΠΩ ΜΕ ΑΝΑΡΤΗΣΗ 5 369,00 4 ΚΑΝΑΠΕΔΕΣ ΔΙΘΕΣΙΟΙ ,00 5 ΚΑΡΕΚΛΕΣ ΕΠΙΣΚΕΠΤΩΝ ΜΕ ΜΠΡΑΤΣΑ ,00 ΓΡΑΦΕΙΑ 1 ΓΡΑΦΕΙΟ ΔΙΑΣΤΑΣΕΩΝ 110Χ60 ΤΡΙΑ ΣΥΡΤΑΡΙΑ ΚΑΙ 2 880,00 ΚΛΕΙΔΑΡΙΑ ΝΤΟΥΛΑΠΕΣ ΜΕ ΠΟΡΤΑΚΙΑ 1 245Χ120 ΚΑΙ ΒΑΘΟΣ 35 (ΤΡΙΦΥΛΛΗ) 1 904, Χ240 ΚΑΙ ΒΑΘΟΣ 35 (ΕΞΑΦΥΛΛΗ ΜΕ ΧΩΡΙΣΜΑ ΣΤΗ ,00 ΜΕΣΗ) 3 245Χ60 ΚΑΙ ΒΑΘΟΣ 35 (ΜΟΝΟΦΥΛΛΗ) 1 452, Χ240 ΚΑΙ ΒΑΘΟΣ 35 (ΕΞΑΦΥΛΛΗ ΜΕ ΧΩΡΙΣΜΑ ΣΤΗ ,00 ΜΕΣΗ) 5 ΔΙΑΣΤΑΣΕΩΝ 187 Χ250 ΚΑΙ ΒΑΘΟΣ ,00 6 ΔΙΑΣΤΑΣΕΩΝ 80 Χ210 ΚΑΙ ΒΑΘΟΣ ,00 7 ΔΙΑΣΤΑΣΕΩΝ 200 Χ160 ΚΑΙ ΒΑΘΟΣ ,00 8 ΔΙΑΣΤΑΣΕΩΝ 220 Χ100 ΚΑΙ ΒΑΘΟΣ ,00 2 ΣΥΡΤΑΡΙΕΡΑ ΔΙΑΣΤΑΣΕΩΝ 75Χ75Χ ,00 ΡΑΦΙΕΡΕΣ 1 ΔΙΑΣΤΑΣΕΩΝ 240Χ60 ΒΑΘΟΣ 30 ΜΕ ΡΥΘΜΙΖΟΜΕΝΑ 1 357,00 ΡΑΦΙΑ ΚΑΙ ΜΕΤΑΛΛΙΚΑ ΣΤΗΡΙΓΜΑΤΑ ΡΑΦΙΩΝ ΙΜΑΤΙΟΘΗΚΕΣ 1 ΙΜΑΤΙΟΘΗΚΕΣ ΑΝΕΞΑΡΤΗΤΕΣ ΔΙΑΣΤΑΣΕΩΝ 180Χ35 ΚΑΙ ,00 ΒΑΘΟΣ 50 2 ΙΜΑΤΙΟΘΗΚΕΣ ΑΝΕΞΑΡΤΗΤΕΣ ΔΙΑΣΤΑΣΕΩΝ 180Χ30 ΚΑΙ ,00 ΒΑΘΟΣ 45 ΤΡΟΧΗΛΑΤΟ ΤΡΑΠΕΖΙΔΙΟ ΦΑΡΜΑΚΩΝ 1 ΤΡΟΧΗΛΑΤΟ ΤΡΑΠΕΖΙΔΙΟ ΦΑΡΜΑΚΩΝ ,00 Επιπλέον για τη συμμόρφωση του Νοσοκομείου με τις υποδείξεις της εταιρείας Plegma που αφορούν τη Μελέτη, το σχεδιασμό και την ανάπτυξη συστήματος διαχείρισης ασφάλειας τροφίμων (HACCP) στα μαγειρεία του Νοσοκομείου ΑΛΕΞΑΝΔΡΑ απαιτείται η προμήθεια και η τοποθέτηση των παρακάτω ξύλινων ερμαρίων στις κουζίνες του Νοσοκομείου: ΕΡΜΑΡΙΑ ΓΙΑ ΚΟΥΖΙΝΕΣ ΟΡΟΦΟΣ ΠΤΕΡΥΓΑ ΝΤΟΥΛΑΠΙ ΞΥΛΙΝΟ ΣΥΝ/ΚΟ ΚΟΣΤΟΣ ΣΥΜΠ/ΝΟΥ ΦΠΑ 1ος ΚΩΣΤΗ (0,4Χ0,5) X 2,0 232,00 1ος BENIZEΛΟΥ (1Χ0,32) Χ 1,46 450,00 2ος ΠΕΤΣΑΛΗ (0,6Χ0,6) Χ1,25 232,00 2ος ΛΟΥΡΟΥ (0,4Χ0,4) Χ 2,2 271,00 4ος (0,5Χ0,4) Χ 2,0 (2 τεμάχια) 615,00 5ος ΚΟΥΖΙΝΑ ΙΑΤΡΩΝ (0,4Χ0,4) Χ 2,0 292,00 Τα έπιπλα θα παρέχουν άνεση στη χρήση και η κατασκευή τους θα είναι σταθερή και επιμελημένη κατάλληλη για μακροχρόνια και συχνή χρήση. Όλα 3

4 τα έπιπλα θα είναι καινούρια και αμεταχείριστα και θα συναρμολογηθούν επιτόπου στους χώρους που θα υποδειχθούν από την Υπηρεσία. Εκτός από τη γενικότερη προσεγμένη κατασκευή από πλευράς αισθητικής, τα έπιπλα θα παρέχουν, ασφάλεια στη χρήση, την καλύτερη ευχέρεια στην προσέλευση και αποχώρηση του κοινού, ακόμα και σε περιπτώσεις εκτάκτων αναγκών εκκενώσεως του χώρου, καθώς και τη μέγιστη δυνατή αντίσταση σε ανάφλεξη από οποιαδήποτε αιτία. Τα έπιπλα θα είναι μεγάλης αντοχής στους κραδασμούς και στις φορτίσεις γενικά, αισθητικής εμφάνισης και απόλυτα εναρμονισμένα αισθητικά μεταξύ τους. Είναι δυνατόν, οι υποψήφιοι προμηθευτές, μετά από συνεννόηση, να επισκεφθούν τους χώρους στους οποίους θα τοποθετηθούν τα έπιπλα, προκειμένου να διαμορφώσουν προσωπική άποψη. Εφόσον ζητηθεί, οι συμμετέχοντες στον διαγωνισμό οφείλουν να επιδείξουν στην Υπηρεσία για έλεγχο, ένα δείγμα από κάθε προσφερόμενο είδος πλήρως συναρμολογημένο. ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΠΙΠΛΩΝ ΚΑΡΕΚΛΕΣ ΓΡΑΦΕΙΟΥ ΠΕΡΙΣΤΡΕΦΟΜΕΝΕΣ ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ: Κάθισμα εργασίας με ταπετσαρία, περιστρεφόμενο επί άξονα, τροχήλατο με μεταβλητό ύψος έδρας, και μηχανισμό ρύθμισης κλίσης της πλάτης. ΔΙΑΣΤΑΣΕΙΣ: Ολικό ύψος από δάπεδο : 870mm 1000mm + / - 5mm, Ύψος έδρας από δάπεδο: 420mm - 550mm + / - 5mm ΔΙΑΣΤΑΣΕΙΣ ΕΔΡΑΣ: (Π) 460mm Χ (Β) 430mm. + / - 5mm ΔΙΑΣΤΑΣΕΙΣ ΠΛΑΤΗΣ: (Π) 430mm Χ (Υ) 410mm. + / - 5mm Η βάση στήριξης είναι πέντε ακτίνων αποτελείται από χαλύβδινο σκελετό που ηλεκτροσυγκολλάται στον κορμό βάσης και επικαλύπτεται με πολυαμίδιο υψηλής πίεσης σε χρώμα μαύρο. Έχει διάμετρο 620mm και στο κέντρο σχηματίζει κώνο Φ 50mm. Η πεντακτινωτή βάση στηρίζεται σε δίδυμους τροχούς από πολυαμίδιο με μεταλλικούς πύρους υποδοχής Φ11, που ασφαλίζουν στις κατάλληλες υποδοχές της βάσης στήριξης του καθίσματος. Η έδρα αποτελείται από το εσωτερικό κέλυφος syntrewood το οποίο είναι ένας πολτός ξύλου πλαστικού μεγάλης αντοχής πάχους 10mm, πάνω στο οποίο γίνεται η ταπετσαρία και το εξωτερικό κέλυφος από πολυπροπυλένιο το οποίο διακοσμεί το κάτω μέρος της. Στο κάτω μέρος της έδρας βιδώνεται με κατάλληλες βίδες μεταλλική κατασκευή από στραντζαριστή λαμαρίνα πάχους 3 mm με νευρώσεις. Στην κατασκευή αυτή προσαρμόζεται ο μοχλός ρύθμισης ύψους του καθίσματος. Η πλάτη αποτελείται από εσωτερικό κέλυφος από πολυπροπυλένιο ενισχυμένο με νευρώσεις πάνω στο οποίο γίνεται η ταπετσαρία και από το εξωτερικό κέλυφος από πολυπροπυλένιο επίσης το οποίο διακοσμεί το πίσω μέρος της. Η ρύθμιση του ύψους της έδρας του καθίσματος επιτυγχάνεται με αμορτισέρ ασφαλείας διπλού τοιχώματος και πεπιεσμένου ουδέτερου αερίου. Μεταξύ κατώτερου και ανώτερου σημείου σταθεροποίησης του αμορτισέρ επιτρέπεται η ρύθμιση του ύψους του καθίσματος σε μία διαδρομή 130mm.Το αμορτισέρ καλύπτεται με διακοσμητικό μαύρο τηλεσκοπικό κάλυμμα από πολυπροπυλένιο τριών τεμαχίων. Δυνάμεις καταμετρημένες στατικά κατά SN O /66 DIN Εκτόνωση Ν, Συμπίεση 530 Ν 4

5 Το ύψος της πλάτης του καθίσματος ρυθμίζεται σε μία διαδρομή 70 mm και σταθεροποιείται με κοχλία σύσφιξης. Η ρύθμιση κλίσης έδρας/ πλάτης γίνεται μέσω ενός γωνιακού σύνθετου φορέα, κατασκευασμένου από διαμορφωμένη λαμαρίνα πάχους 4mm.Στο δεξιό εξωτερικό τμήμα του υπάρχει βίδα μοχλός που επιτρέπει τη σύσφιξη των μεταλλικών ελασμάτων και του εσωτερικού ελατηρίου που διαθέτει επιτρέποντας έτσι τη ρύθμιση της κλίσης της πλάτης του καθίσματος στο επιθυμητό σημείο. Περιβάλλεται με κάλυμμα πολυπροπυλενίου. Η ταπετσαρία καθίσματος έχει εσωτερική επένδυση της έδρας και της πλάτης από μαλακή διογκωμένη πολυουρεθάνη (αφρολέξ) πυκνότητας για την έδρα 30Kg/m3 και πάχους 55mm και για την πλάτη 25Kgr/m3 και πάχους 45mm.Η επιφάνεια του αφρολέξ διαμορφώνεται έτσι ώστε να δίνει ανατομικό σχήμα στην έδρα και στην πλάτη του καθίσματος. Η εξωτερική επένδυση είναι από ύφασμα ή δερματίνη. Οι βραχίονες κατασκευάζονται από ημίσκληρη πολυουρεθάνη ενισχυμένα εσωτερικά με μεταλλικό σκελετό και βιδώνονται πάνω σε λάμες 5mm που προσαρμόζονται στο κάτω μέρος της έδρας. ΣΤΑΘΕΡΕΣ ΜΕΤΑΛΛΙΚΕΣ ΚΑΡΕΚΛΕΣ Α. Γενική Περιγραφή: κάθισμα επισκεπτών σταθερό με 4 πόδια, στοιβαζόμενο. B. Διαστάσεις: ολικό ύψος από το δάπεδο: εκ. (±5 εκ), ολικό ύψος έδρας από δάπεδο: εκ. (±3 εκ), διαστάσεις έδρας: 45*45 εκ (±2 εκ), διαστάσεις πλάτης: 45*35 (±2 εκ). Γ. Κατασκευαστικά-ποιοτικά χαρακτηριστικά: Κάθισμα επισκεπτών σταθερό με 4 πόδια. Ο σκελετός θα είναι μεταλλικός από μορφοποιημένο χαλυβδοέλασμα περ. Φ20 m ή 15*30 mm, βαμμένος με ηλεκτροστατική βαφή πούδρας και προηγούμενη διαδικασία φωσφάτωσης και απολάδωσης. Στα σημεία στήριξης θα υπάρχουν κουμπωτά αντιολισθητικά πέλματα από πολυπροπυλένιο. Επάνω στο μεταλλικό σκελετό προσαρμόζεται (βιδώνεται) η έδρα του καθίσματος και η πλάτη. Η πλάτη και η έδρα θα αποτελούνται από εσωτερικό κέλυφος από πολυπροπυλένιο ενισχυμένο με νευρώσεις πάνω στο οποίο τοποθετείται η ταπετσαρία και το εξωτερικό κέλυφος από πολυπροπυλένιο επίσης που διακοσμεί το πίσω μέρος της πλάτης και το κάτω μέρος του καθίσματος. Οι βραχίονες θα είναι κατασκευασμένοι από πολυπροπυλένιο. Θα είναι κλειστού τύπου και θα βιδώνονται στο κάτω μέρος της έδρας και δυνητικά στο πίσω μέρος της πλάτης. Η εσωτερική επένδυσης της έδρας και της πλάτης θα είναι από μαλακή διογκωμένη πολυουρεθάνη (αφρολέξ) πυκνότητας για την έδρα 40 kg/m3 και πάχους 50 mm ενώ για το κάθισμα 30 Kg/m3 και πάχους 40 mm. Η επένδυση θα είναι από τεχνητό δέρμα (δερματίνη) χρώματος μαύρου. Ο σκελετός πρέπει να είναι διαμορφωμένος κατά τέτοιο τρόπο, ώστε τα καθίσματα να στοιβάζονται, να αποθηκεύονται και να μεταφέρονται με ευκολία. ΚΑΡΕΚΛΕΣ ΕΠΙΣΚΕΠΤΩΝ ΜΕ ΜΠΡΑΤΣΑ 5

6 Α. Γενική Περιγραφή: κάθισμα επισκεπτών σταθερό με 4 πόδια και μπράτσα. B. Διαστάσεις: ολικό ύψος από το δάπεδο: εκ. (±5 εκ), ολικό ύψος έδρας από δάπεδο: εκ. (±3 εκ), διαστάσεις έδρας: 45*45 εκ (±2 εκ), διαστάσεις πλάτης: 45*35 (±2 εκ). Γ. Κατασκευαστικά-ποιοτικά χαρακτηριστικά: Κάθισμα επισκεπτών σταθερό με 4 πόδια, με μπράτσα. Ο σκελετός θα είναι μεταλλικός από μορφοποιημένο χαλυβδοέλασμα περ. Φ20 m ή 15*30 mm, βαμμένος με ηλεκτροστατική βαφή πούδρας και προηγούμενη διαδικασία φωσφάτωσης και απολάδωσης. Στα σημεία στήριξης θα υπάρχουν κουμπωτά αντιολισθητικά πέλματα από πολυπροπυλένιο. Επάνω στο μεταλλικό σκελετό προσαρμόζεται (βιδώνεται) η έδρα του καθίσματος και η πλάτη. Η πλάτη και η έδρα θα αποτελούνται από εσωτερικό κέλυφος από πολυπροπυλένιο ενισχυμένο με νευρώσεις πάνω στο οποίο τοποθετείται η ταπετσαρία και το εξωτερικό κέλυφος από πολυπροπυλένιο επίσης που διακοσμεί το πίσω μέρος της πλάτης και το κάτω μέρος του καθίσματος. Οι βραχίονες θα είναι κατασκευασμένοι από πολυπροπυλένιο. Θα είναι κλειστού τύπου και θα βιδώνονται στο κάτω μέρος της έδρας και δυνητικά στο πίσω μέρος της πλάτης. Η εσωτερική επένδυσης της έδρας και της πλάτης θα είναι από μαλακή διογκωμένη πολυουρεθάνη (αφρολέξ) πυκνότητας για την έδρα 40 kg/m3 και πάχους 50 mm ενώ για το κάθισμα 30 Kg/m3 και πάχους 40 mm. Κατασκευάζονται από ημίσκληρη πολυουρεθάνη ενισχυμένα εσωτερικά με μεταλλικό σκελετό και βιδώνονται πάνω σε λάμες 5mm που προσαρμόζονται στο κάτω μέρος της έδρας. Η επένδυση θα είναι από τεχνητό δέρμα (δερματίνη) χρώματος μαύρου. ΚΑΝΑΠΕΔΕΣ Α. Διαστάσεις: 1,00* 2,00 m (±5 εκ) Β. Κατασκευαστικά-ποιοτικά χαρακτηριστικά: Ο σκελετός θα είναι κατασκευασμένος από μεταλλική σωλήνα περίπου Φ 50 mm ή 15*30 mm και πάχους 2 mm, ή συνδυασμό μετάλλου και μοριοσανίδας υψηλής πίεσης, κατηγορίας Ε1 και ελάχιστου πάχους 18 mm ή από άλλο υλικό υψηλής αντοχής και αισθητικής και διάρκειας σε χρήση, επιλογής του προσφέροντα. Η σωλήνα θα είναι βαμμένη με ηλεκτροστατική βαφή πούδρας, επινικελωμένη ή ανοξείδωτη Οι βάτες στο εσωτερικό του καναπέ θα είναι από διογκωμένη πολυουρεθάνη (αφρολέξ) πυκνότητας 40 kg/m3 καλυμμένες με ακρυλική βάτα. Οι βάτες στα μαξιλάρια (αν υπάρχουν) της έδρας, της πλάτης και των μπράτσων θα είναι επίσης από αφρολέξ Η επένδυση θα είναι από συνθετικό δέρμα υψηλής αντοχής, χρώματος επιλογής της υπηρεσίας, από χρωματολόγιο που θα προσκομιστεί μαζί με την προσφορά Η κατασκευή δεν πρέπει να έχει αιχμηρά άκρα σε οποιοδήποτε σημείο του που να μπορούν να προκαλέσουν τραυματισμό ή φθορά στα ρούχα του χρήστη. 6

7 Στα πόδια του καναπέ θα υπάρχουν αντιολισθητικά πέλματα (τάπες) από πολυαμίδιο για λόγους ευστάθειας και προστασίας του δαπέδου. ΤΡΟΧΗΛΑΤΑ ΣΚΑΜΠΩ ΜΕ ΑΝΑΡΤΗΣΗ Το κάθισμα του θα είναι επενδυμένο από αφρώδες υλικό και καλύπτεται από δέρμα. Θα διαθέτει μηχανισμό ρύθμισης του ύψους και ροδάκια για να μεταφέρεται εύκολα. Επίσης θα διαθέτει μεταλλικό κυκλικό στήριγμα για τα πόδια. Διαστάσεις: Ύψος καθίσματος: εκατοστά, Διάμετρος καθίσματος: 37 εκατοστά. ΓΡΑΦΕΙΑ Επιφάνειες εργασίας. Οι επιφάνειες είναι κατασκευασμένες από μοριοσανίδα τριών στρώσεων τύπου 1 πάχους 25 mm, επενδεδυμένη με φιλμ μελαμίνης (επιλογή της υπηρεσίας)περιμετρικά στο σόκορο της τάβλας τοποθετείται πλαστικό προφίλ από PVC στο χρώμα της μελαμίνης πάχους 3 mm. Όλες οι ακμές είναι στρογγυλεμένες με ακτίνα 3 mm. Πόδι μοριοσανίδας. Τα πόδια είναι κατασκευασμένα από μοριοσανίδα τριών στρώσεων τύπου 1 πάχους 25 mm, επενδεδυμένη με φιλμ μελαμίνης (επιλογή της υπηρεσίας) Περιμετρικά στο σόκορο της τάβλας τοποθετείται πλαστικό προφίλ από PVC στο χρώμα της μελαμίνης πάχους 3 mm. Όλες οι ακμές είναι στρογγυλεμένες με ακτίνα 3 mm.τα πόδια φέρουν ρεγουλατόρους για την οριζοντίωση του γραφείου. Ποδιές Οι ποδιές των γραφείων κατασκευάζονται από μοριοσανίδα τριών στρώσεων τύπου Ε1 επενδεδυμένη με μελαμίνη πάχους 25 mm (επιλογή της υπηρεσίας). Περιμετρικά στο σόκορο καλύπτονται με πλαστικό προφίλ από ταινία μελαμίνης πάχους 0,5 mm. ΠΡΟΔIΑΓΡΑΦΕΣ ISO: Η ποιότητα των υλικών καθώς και η κατασκευή των επίπλων γίνονται σύμφωνα με τις προδιαγραφές κατά ISO: ΕΡΜΑΡΙΑ ΡΑΦΙΕΡΕΣ ΣΥΡΤΑΡΙΕΡΕΣ ΚΑΙ ΙΜΑΤΙΟΘΗΚΕΣ Καπάκια - Ράφια Τα μέρη κατασκευάζονται από μοριοσανίδα τριών στρώσεων τύπου Ε1 πάχους 25 mm, επενδεδυμένη με φίλμ μελαμίνης (επιλογή της υπηρεσίας) Περιμετρικά στο σόκορο των επιφανειών, τοποθετείται πλαστικό προφίλ από PVC στο χρώμα της μελαμίνης πάχους 0,5 mm και 3 mm Πλαϊνά - Βάση - Πόρτες. Τα μέρη κατασκευάζονται από μοριοσανίδα τριών στρώσεων τύπου Ε1πάχους 18 mm επενδεδυμένη με φιλμ μελαμίνης (επιλογή της υπηρεσίας). Περιμετρικά στο σόκορο των επιφανειών, τοποθετείται πλαστικό προφίλ από PVC στο χρώμα της μελαμίνης πάχους 0,5 mm και 3 mm. Πλάτη Η πλάτη κατασκευάζεται από μοριοσανίδα τριών στρώσεων τύπου Ε1 πάχους 8mm, επενδεδυμένη με φίλμ μελαμίνης (επιλογή της υπηρεσίας). Περιμετρικά στο σόκορο των επιφανειών, τοποθετείται πλαστικό προφίλ από PVC στο χρώμα της μελαμίνης πάχους 0,5 mm. 7

8 Διατάξεις συνδέσεων -Συναρμολόγηση. Όλα τα ερμάρια και οι ιματιοθήκες είναι λυόμενα και συνδέονται μεταξύ τους με καβίλιες 8Χ40 και συνδετικά μεταλλικά φεράμια κατάλληλα για την εξασφάλιση της απαιτούμενης αντοχής της κατασκευής. Οι καβύλιες εχουν ραβδώσεις και η σύνδεση γίνεται με σύσφιξη μηδενικής ανοχής, ετσι ώστε να εξασφαλίζεται η απαιτούμενη αντοχή της κατασκευής. Τα φεράμια είναι ειδικά συνδετικά εξαρτήματα που αποτελούνται από μία βίδα Μ6 (Φ7) Χ 22 με ημισφαιρική κεφαλή και έναν κύλινδρο Φ15Χ15 από κράμα αλουμινίου (zamak). Η βίδα του φεραμιού βιδώνεται σε μεταλλικά βύσματα Μ6 Χ 13 τα οποία εμφυτεύονται στην μοριοσανίδα. Η σύνδεση που επιτυγχάνεται με εγκλωβισμό της βίδας στο κυλινδρικό φεράμι και στην συνέχεια προέκτασή της μέσω έκκεντρης διαμόρφωσης του φεραμιού το οποίο περιστρέφεται, εξασφαλίζει την απαιτούμενη σταθερότητα. Οι συνδέσεις αυτές επιτρέπουν την εύκολη από-/συναρμολόγηση όσες φορές αυτή απαιτείται, εξασφαλίζοντας πάντα την απαιτούμενη ποιότητα σύνδεσης. Οι ιματιοθήκες θα διαθέτουν βέργα. Τα ράφια αναρτώνται σε μεταλλικά στηρίγματα - πίρους τα οποία εφαρμόζουν σε κατάλληλης διαμέτρου τρύπες στις εσωτερικές πλευρές των πλαϊνών. Οι πόρτες αναρτώνται από ζεύγη μεντεσέδων με κατάλληλο μηχανισμό ώστε να κουμπώνουν και να αποσπώνται εύκολα από τα πλαϊνά. ΤΡΟΧΗΛΑΤΟ ΤΡΑΠΕΖΙΔΙΟ ΦΑΡΜΑΚΩΝ Διαστάσεις τραπεζιδίου 75Χ50Χ100 (ύψος) Κατασκευή από inox ή θερμοπλαστικό υλικό ανθεκτικό σε κτυπήματα, υψηλές θερμοκρασίες και χημικές ουσίες. Με αντιστατικούς τροχούς μεγάλης διαμέτρου με φρένα εύκολα καθοριζομένους. Με τουλάχιστον πέντε μικρά συρτάρια διαστάσεων 30Χ50Χ13 και ένα μεγάλο (13Χ100Χ50) με μηχανισμό επιβραδυνόμενου κλεισίματος που να δέχονται διαχωριστικά για θήκες (για σύριγγες κ.λπ) Με τουλάχιστον δυο ράφια (35Χ75) για τοποθέτηση ορών. Η άνω επιφάνεια του να διαθέτει περιμετρικά στις τρεις πλευρές του (σχημα Π) υπερυψωμένο γείσο προκειμένου να αποτρέπεται η πτώση αντικειμένων. ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ Όλα τα έπιπλα θα είναι σχεδιασμένα έτσι ώστε να παρέχουν τη μεγαλύτερη ασφάλεια και τη μεγαλύτερη δυνατή αντοχή στο πέρασμα του χρόνου. Για το λόγο αυτό θα συνοδεύονται από 5-ετή εγγύηση για την ποιότητα και την κατασκευή του ξύλου. Όλα τα άκρα θα είναι στρογγυλεμένα. Στα πέλματα των τραπεζιών και των καθισμάτων θα υπάρχουν ειδικά φυτευτά ελαστικά τακάκια (στρογγυλά ή ορθογώνια ανάλογα με τη διατομή του ξύλου) για την αθόρυβη μετακίνηση τους και για την προστασία του δαπέδου. Όλα τα συστήματα σύνδεσης και συναρμογών των συστατικών μερών της επίπλων θα πρέπει να εξασφαλίζουν σταθερότητα, αντοχή καθώς σχεδόν απόλυτη μονολιθικότητα (δηλαδή μη αντιληπτή χαλαρότητα) της κατασκευής. Οι συνδεσμολογίες μεταξύ ξύλινων τμημάτων ή επιπέδων μεταξύ τους θα γίνονται με τον κατάλληλο τρόπο και ανάλογα με την περίπτωση, ενώ ή χρησιμοποιούμενη κόλλα θα είναι μεγάλης αντοχής και ανθεκτική στην υγρασία. Οι βίδες θα έχουν το κατάλληλο σπείρωμα και αντοχή και δεν θα δημιουργούν επικίνδυνες για ατυχήματα προεξοχές. Οι πόρτες των ντουλαπιών θα τοποθετούνται στη θέση τους με ανοξείδωτους μεντεσέδες υψηλής αντοχής στη χρήση, με δυνατότητα ρύθμισης τριών 8

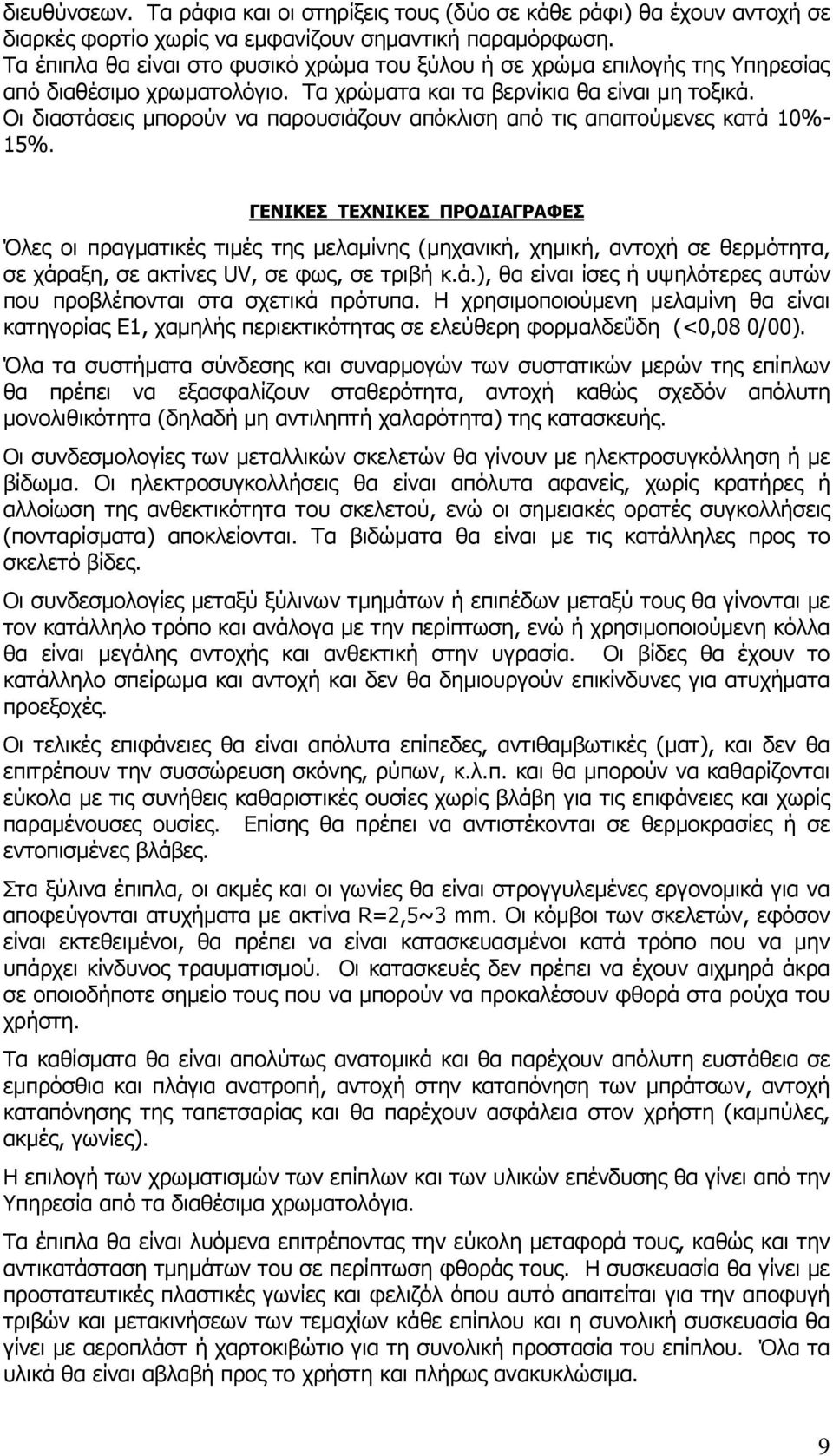

9 διευθύνσεων. Τα ράφια και οι στηρίξεις τους (δύο σε κάθε ράφι) θα έχουν αντοχή σε διαρκές φορτίο χωρίς να εμφανίζουν σημαντική παραμόρφωση. Τα έπιπλα θα είναι στο φυσικό χρώμα του ξύλου ή σε χρώμα επιλογής της Υπηρεσίας από διαθέσιμο χρωματολόγιο. Τα χρώματα και τα βερνίκια θα είναι μη τοξικά. Οι διαστάσεις μπορούν να παρουσιάζουν απόκλιση από τις απαιτούμενες κατά 10%- 15%. ΓΕΝΙΚΕΣ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Όλες οι πραγματικές τιμές της μελαμίνης (μηχανική, χημική, αντοχή σε θερμότητα, σε χάραξη, σε ακτίνες UV, σε φως, σε τριβή κ.ά.), θα είναι ίσες ή υψηλότερες αυτών που προβλέπονται στα σχετικά πρότυπα. Η χρησιμοποιούμενη μελαμίνη θα είναι κατηγορίας Ε1, χαμηλής περιεκτικότητας σε ελεύθερη φορμαλδεΰδη (<0,08 0/00). Όλα τα συστήματα σύνδεσης και συναρμογών των συστατικών μερών της επίπλων θα πρέπει να εξασφαλίζουν σταθερότητα, αντοχή καθώς σχεδόν απόλυτη μονολιθικότητα (δηλαδή μη αντιληπτή χαλαρότητα) της κατασκευής. Οι συνδεσμολογίες των μεταλλικών σκελετών θα γίνουν με ηλεκτροσυγκόλληση ή με βίδωμα. Οι ηλεκτροσυγκολλήσεις θα είναι απόλυτα αφανείς, χωρίς κρατήρες ή αλλοίωση της ανθεκτικότητα του σκελετού, ενώ οι σημειακές ορατές συγκολλήσεις (πονταρίσματα) αποκλείονται. Τα βιδώματα θα είναι με τις κατάλληλες προς το σκελετό βίδες. Οι συνδεσμολογίες μεταξύ ξύλινων τμημάτων ή επιπέδων μεταξύ τους θα γίνονται με τον κατάλληλο τρόπο και ανάλογα με την περίπτωση, ενώ ή χρησιμοποιούμενη κόλλα θα είναι μεγάλης αντοχής και ανθεκτική στην υγρασία. Οι βίδες θα έχουν το κατάλληλο σπείρωμα και αντοχή και δεν θα δημιουργούν επικίνδυνες για ατυχήματα προεξοχές. Οι τελικές επιφάνειες θα είναι απόλυτα επίπεδες, αντιθαμβωτικές (ματ), και δεν θα επιτρέπουν την συσσώρευση σκόνης, ρύπων, κ.λ.π. και θα μπορούν να καθαρίζονται εύκολα με τις συνήθεις καθαριστικές ουσίες χωρίς βλάβη για τις επιφάνειες και χωρίς παραμένουσες ουσίες. Επίσης θα πρέπει να αντιστέκονται σε θερμοκρασίες ή σε εντοπισμένες βλάβες. Στα ξύλινα έπιπλα, οι ακμές και οι γωνίες θα είναι στρογγυλεμένες εργονομικά για να αποφεύγονται ατυχήματα με ακτίνα R=2,5~3 mm. Οι κόμβοι των σκελετών, εφόσον είναι εκτεθειμένοι, θα πρέπει να είναι κατασκευασμένοι κατά τρόπο που να μην υπάρχει κίνδυνος τραυματισμού. Οι κατασκευές δεν πρέπει να έχουν αιχμηρά άκρα σε οποιοδήποτε σημείο τους που να μπορούν να προκαλέσουν φθορά στα ρούχα του χρήστη. Τα καθίσματα θα είναι απολύτως ανατομικά και θα παρέχουν απόλυτη ευστάθεια σε εμπρόσθια και πλάγια ανατροπή, αντοχή στην καταπόνηση των μπράτσων, αντοχή καταπόνησης της ταπετσαρίας και θα παρέχουν ασφάλεια στον χρήστη (καμπύλες, ακμές, γωνίες). Η επιλογή των χρωματισμών των επίπλων και των υλικών επένδυσης θα γίνει από την Υπηρεσία από τα διαθέσιμα χρωματολόγια. Τα έπιπλα θα είναι λυόμενα επιτρέποντας την εύκολη μεταφορά τους, καθώς και την αντικατάσταση τμημάτων του σε περίπτωση φθοράς τους. Η συσκευασία θα γίνει με προστατευτικές πλαστικές γωνίες και φελιζόλ όπου αυτό απαιτείται για την αποφυγή τριβών και μετακινήσεων των τεμαχίων κάθε επίπλου και η συνολική συσκευασία θα γίνει με αεροπλάστ ή χαρτοκιβώτιο για τη συνολική προστασία του επίπλου. Όλα τα υλικά θα είναι αβλαβή προς το χρήστη και πλήρως ανακυκλώσιμα. 9

10 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΕΡΓΟΥ Η δαπάνη για την υλοποίηση των ανωτέρω εκτιμάται ότι θα ανέλθει στο ποσόν των ,00 συμπ/νου ΦΠΑ με τη μέθοδο του κατ αποκοπή τιμήματος. ΓΕΝΙΚΟΙ ΟΡΟΙ Η τιμή προσφοράς θα δοθεί κατ αποκοπή και θα περιλαμβάνει όλα τα απαραίτητα υλικά, μικρούλικα, εξαρτήματα, τις απαραίτητες εργασίες για την ολοκληρωμένη εκτέλεση του έργου, τις ασφαλιστικές εισφορές των εργαζομένων στο έργο, τις νόμιμες κρατήσεις υπέρ δημοσίου, ΦΠΑ, Γενικό και Εργολαβικό Όφελος κλπ. Όλα τα υλικά που θα χρησιμοποιηθούν θα είναι αρίστης ποιότητος και θα τυγχάνουν εγκρίσεως της επίβλεψης, από πλευράς υπηρεσίας. Ο ανάδοχος πρέπει να διαθέτει προηγούμενη εμπειρία σε ανάλογα έργα. Οι εργασίες θα γίνουν από εξειδικευμένο προσωπικό και θα ληφθούν όλα τα μέτρα ασφαλείας που προβλέπονται από τους κανονισμούς. Αποκλειστικά υπεύθυνος ποινικά και αστικά είναι ο Ανάδοχος του έργου για: Την ασφάλεια και υγιεινή των χρησιμοποιουμένων μέσων και των εκτελουμένων εργασιών. Ατύχημα σε εργαζόμενους, προσωπικό και διερχομένους (έστω και αν ο διερχόμενος δεν είναι ασφαλισμένος στο ΙΚΑ η άλλο ασφαλιστικό φορέα) Φθορά η ζημιά που θα συμβεί κατά την διάρκεια των ανωτέρω εργασιών. Κάθε εργαζόμενος πρέπει να υφίσταται νόμιμα στο εργοτάξιο, να είναι ασφαλισμένος στον φορέα του να διαθέτει πράσινη κάρτα εφ όσον είναι αλλοδαπός κλπ. 10
