1. ΦΟΡΗΤΩΝ ΣΥΣΤΗΜΑΤΩΝ ΠΛΟΗΓΗΣΗΣ (GPS) ΤΕΜ. ΕΝΕΝΗΝΤΑ (90)

Transcript

1 (3) ΠΡΟΧΕΙΡΟΙ ΙΑΓΩΝΙΣΜΟΙ, για την προµήθεια: 1. ΦΟΡΗΤΩΝ ΣΥΣΤΗΜΑΤΩΝ ΠΛΟΗΓΗΣΗΣ (GPS) ΤΕΜ. ΕΝΕΝΗΝΤΑ (90) ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ : ,00 ΕΥΡΩ Πέµττη Ω /09:00 2. ΙΑΦΟΡΑ ΕΠΙΠΛΑ ΓΡΑΦΕΙΩΝ (γραφεία, συρταροθήκες, τραπέζια, ντουλάπια,) ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ : ,00 ΕΥΡΩ Παρασκευή Ω /09:00 3. ΚΑΡΕΚΛΕΣ ΓΡΑΦΕΙΩΝ(τροχήλατες) ΤΕΜ.ΣΑΡΑΝΤΑ ΤΡΙΑ(43) ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ : ,00 ΕΥΡΩ Παρασκευή Ω /11:00 που θα πραγµατοποιηθεί στις εγκαταστάσεις του Α.Π.Σ. /νση Οικονοµικών 1 ος Όροφος αίθουσα συσκέψεων Μουρούζη 4 Αθήνα Η παροχή πληροφοριών, όσον αφορά Οικονοµικά θέµατα /νση VIII Οικονοµικών τµήµα 3ο τηλ.: , όσον αφορά Τεχνικά Θέµατα /νση VII ΤΕΧΝΙΚΩΝ ΕΦΑΡΜΟΓΩΝ τµήµα 2 ο τηλ , γίνεται από τα γραφεία µας στην ανωτέρω ιεύθυνση κατά τις εργάσιµες ηµέρες και ώρες από έως 13: ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΗΜΟΣΙΑΣ ΤΑΞΗΣ ΑΡΧΗΓΕΙΟ ΠΥΡΟΣΒΕΣΤΙΚΟΥ ΣΩΜΑΤΟΣ ΙΕΥΘΥΝΣΗ: VII ΤΕΧΝΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ: 2 ο ΤΕΧΝΙΚΩΝ ΠΡΟ ΙΑΓΡΑΦΩΝ Ταχ. /νση: Μουρούζη ΑΘΗΝΑ Τηλ-fax ΤΕΧΝΙΚΗ ΠΡΟ ΙΑΓΡΑΦΗ ΦΟΡΗΤΩΝ ΣΥΣΤΗΜΑΤΩΝ ΠΛΟΗΓΗΣΗΣ (GPS) ΤΕΜΑΧΙΑ ΕΝΕΝΗΝΤΑ (90) 1. ΠΡΟΟΡΙΣΜΟΣ Για την κάλυψη αναγκών των Υπηρεσιών του Πυροσβεστικού Σώµατος. 2. ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 2.1. Το GPS να είναι δώδεκα (12) παραλλήλων καναλιών Να έχει δυνατότητα καθορισµού τουλάχιστον 500 σηµείων δροµολογίων (waypoints), τα οποία να αναπαρίστανται γραφικά στην οθόνη Να έχει δυνατότητα αποθήκευσης τουλάχιστον µιας (1) πορείας (route) και δέκα (10) διαδροµών (tracks) Να διαθέτει µετρητή ταχύτητας, χρονοµετρητή και µετρητή αποστάσεων Να χρησιµοποιεί δεδοµένα από 12 δορυφόρους για τον καθορισµό του στίγµατος. 3. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 3.1. Ο χρόνος θέσης σε λειτουργία από ψυχρή κατάσταση να µην υπερβαίνει τα 50seconds Να έχει ακρίβεια προσδιορισµού θέσης 15m RMS τουλάχιστον Να διαθέτει ενσωµατωµένη κεραία.

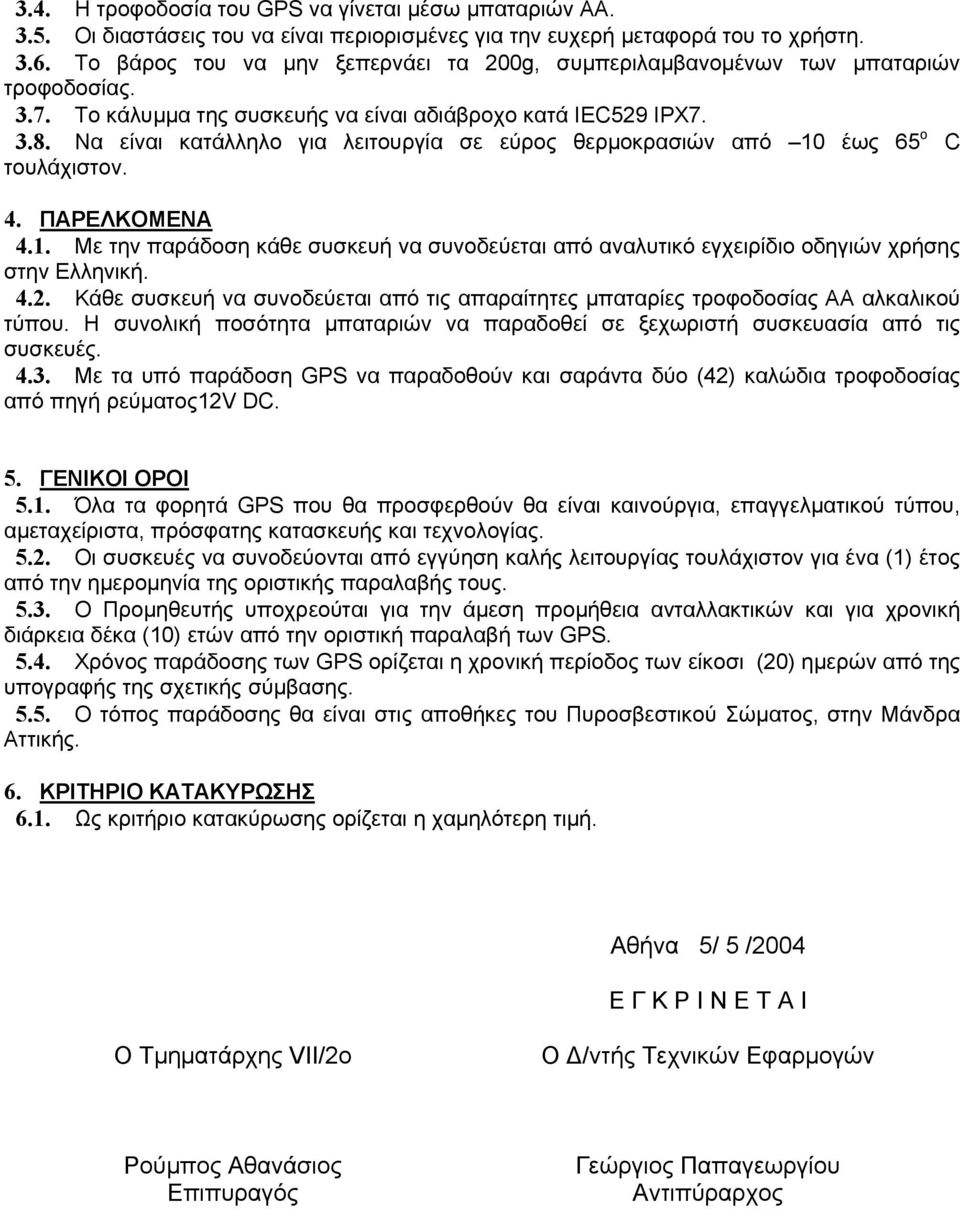

2 3.4. Η τροφοδοσία του GPS να γίνεται µέσω µπαταριών ΑΑ Οι διαστάσεις του να είναι περιορισµένες για την ευχερή µεταφορά του το χρήστη Το βάρος του να µην ξεπερνάει τα 200g, συµπεριλαµβανοµένων των µπαταριών τροφοδοσίας Το κάλυµµα της συσκευής να είναι αδιάβροχο κατά IEC529 IPX Να είναι κατάλληλο για λειτουργία σε εύρος θερµοκρασιών από 10 έως 65 ο C τουλάχιστον. 4. ΠΑΡΕΛΚΟΜΕΝΑ 4.1. Με την παράδοση κάθε συσκευή να συνοδεύεται από αναλυτικό εγχειρίδιο οδηγιών χρήσης στην Ελληνική Κάθε συσκευή να συνοδεύεται από τις απαραίτητες µπαταρίες τροφοδοσίας ΑΑ αλκαλικού τύπου. Η συνολική ποσότητα µπαταριών να παραδοθεί σε ξεχωριστή συσκευασία από τις συσκευές Με τα υπό παράδοση GPS να παραδοθούν και σαράντα δύο (42) καλώδια τροφοδοσίας από πηγή ρεύµατος12v DC. 5. ΓΕΝΙΚΟΙ ΟΡΟΙ 5.1. Όλα τα φορητά GPS που θα προσφερθούν θα είναι καινούργια, επαγγελµατικού τύπου, αµεταχείριστα, πρόσφατης κατασκευής και τεχνολογίας Οι συσκευές να συνοδεύονται από εγγύηση καλής λειτουργίας τουλάχιστον για ένα (1) έτος από την ηµεροµηνία της οριστικής παραλαβής τους Ο Προµηθευτής υποχρεούται για την άµεση προµήθεια ανταλλακτικών και για χρονική διάρκεια δέκα (10) ετών από την οριστική παραλαβή των GPS Χρόνος παράδοσης των GPS ορίζεται η χρονική περίοδος των είκοσι (20) ηµερών από της υπογραφής της σχετικής σύµβασης Ο τόπος παράδοσης θα είναι στις αποθήκες του Πυροσβεστικού Σώµατος, στην Μάνδρα Αττικής. 6. ΚΡΙΤΗΡΙΟ ΚΑΤΑΚΥΡΩΣΗΣ 6.1. Ως κριτήριο κατακύρωσης ορίζεται η χαµηλότερη τιµή. Αθήνα 5/ 5 /2004 Ε Γ Κ Ρ Ι Ν Ε Τ Α Ι Ο Τµηµατάρχης VII/2o Ο /ντής Τεχνικών Εφαρµογών Ρούµπος Αθανάσιος Επιπυραγός Γεώργιος Παπαγεωργίου Αντιπύραρχος

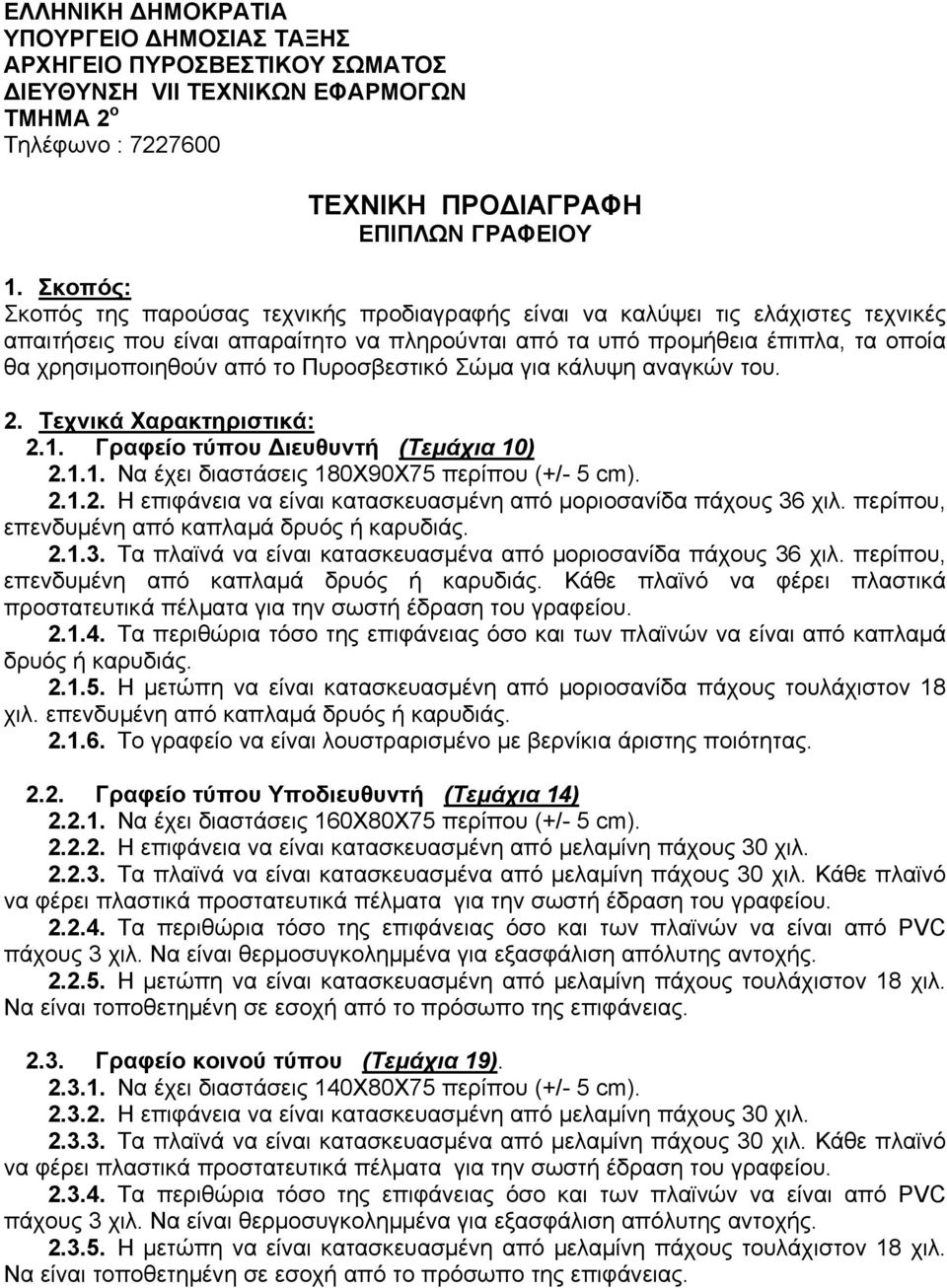

3 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΗΜΟΣΙΑΣ ΤΑΞΗΣ ΑΡΧΗΓΕΙΟ ΠΥΡΟΣΒΕΣΤΙΚΟΥ ΣΩΜΑΤΟΣ ΙΕΥΘΥΝΣΗ VII ΤΕΧΝΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ 2 ο Τηλέφωνο : ΤΕΧΝΙΚΗ ΠΡΟ ΙΑΓΡΑΦΗ ΕΠΙΠΛΩΝ ΓΡΑΦΕΙΟΥ 1. Σκοπός: Σκοπός της παρούσας τεχνικής προδιαγραφής είναι να καλύψει τις ελάχιστες τεχνικές απαιτήσεις που είναι απαραίτητο να πληρούνται από τα υπό προµήθεια έπιπλα, τα οποία θα χρησιµοποιηθούν από το Πυροσβεστικό Σώµα για κάλυψη αναγκών του. 2. Τεχνικά Χαρακτηριστικά: 2.1. Γραφείο τύπου ιευθυντή (Τεµάχια 10) Να έχει διαστάσεις 180Χ90Χ75 περίπου (+/- 5 cm) Η επιφάνεια να είναι κατασκευασµένη από µοριοσανίδα πάχους 36 χιλ. περίπου, επενδυµένη από καπλαµά δρυός ή καρυδιάς Τα πλαϊνά να είναι κατασκευασµένα από µοριοσανίδα πάχους 36 χιλ. περίπου, επενδυµένη από καπλαµά δρυός ή καρυδιάς. Κάθε πλαϊνό να φέρει πλαστικά προστατευτικά πέλµατα για την σωστή έδραση του γραφείου Τα περιθώρια τόσο της επιφάνειας όσο και των πλαϊνών να είναι από καπλαµά δρυός ή καρυδιάς Η µετώπη να είναι κατασκευασµένη από µοριοσανίδα πάχους τουλάχιστον 18 χιλ. επενδυµένη από καπλαµά δρυός ή καρυδιάς Το γραφείο να είναι λουστραρισµένο µε βερνίκια άριστης ποιότητας Γραφείο τύπου Υποδιευθυντή (Τεµάχια 14) Να έχει διαστάσεις 160Χ80Χ75 περίπου (+/- 5 cm) Η επιφάνεια να είναι κατασκευασµένη από µελαµίνη πάχους 30 χιλ Τα πλαϊνά να είναι κατασκευασµένα από µελαµίνη πάχους 30 χιλ. Κάθε πλαϊνό να φέρει πλαστικά προστατευτικά πέλµατα για την σωστή έδραση του γραφείου Τα περιθώρια τόσο της επιφάνειας όσο και των πλαϊνών να είναι από PVC πάχους 3 χιλ. Να είναι θερµοσυγκοληµµένα για εξασφάλιση απόλυτης αντοχής Η µετώπη να είναι κατασκευασµένη από µελαµίνη πάχους τουλάχιστον 18 χιλ. Να είναι τοποθετηµένη σε εσοχή από το πρόσωπο της επιφάνειας Γραφείο κοινού τύπου (Τεµάχια 19) Να έχει διαστάσεις 140Χ80Χ75 περίπου (+/- 5 cm) Η επιφάνεια να είναι κατασκευασµένη από µελαµίνη πάχους 30 χιλ Τα πλαϊνά να είναι κατασκευασµένα από µελαµίνη πάχους 30 χιλ. Κάθε πλαϊνό να φέρει πλαστικά προστατευτικά πέλµατα για την σωστή έδραση του γραφείου Τα περιθώρια τόσο της επιφάνειας όσο και των πλαϊνών να είναι από PVC πάχους 3 χιλ. Να είναι θερµοσυγκοληµµένα για εξασφάλιση απόλυτης αντοχής Η µετώπη να είναι κατασκευασµένη από µελαµίνη πάχους τουλάχιστον 18 χιλ. Να είναι τοποθετηµένη σε εσοχή από το πρόσωπο της επιφάνειας.

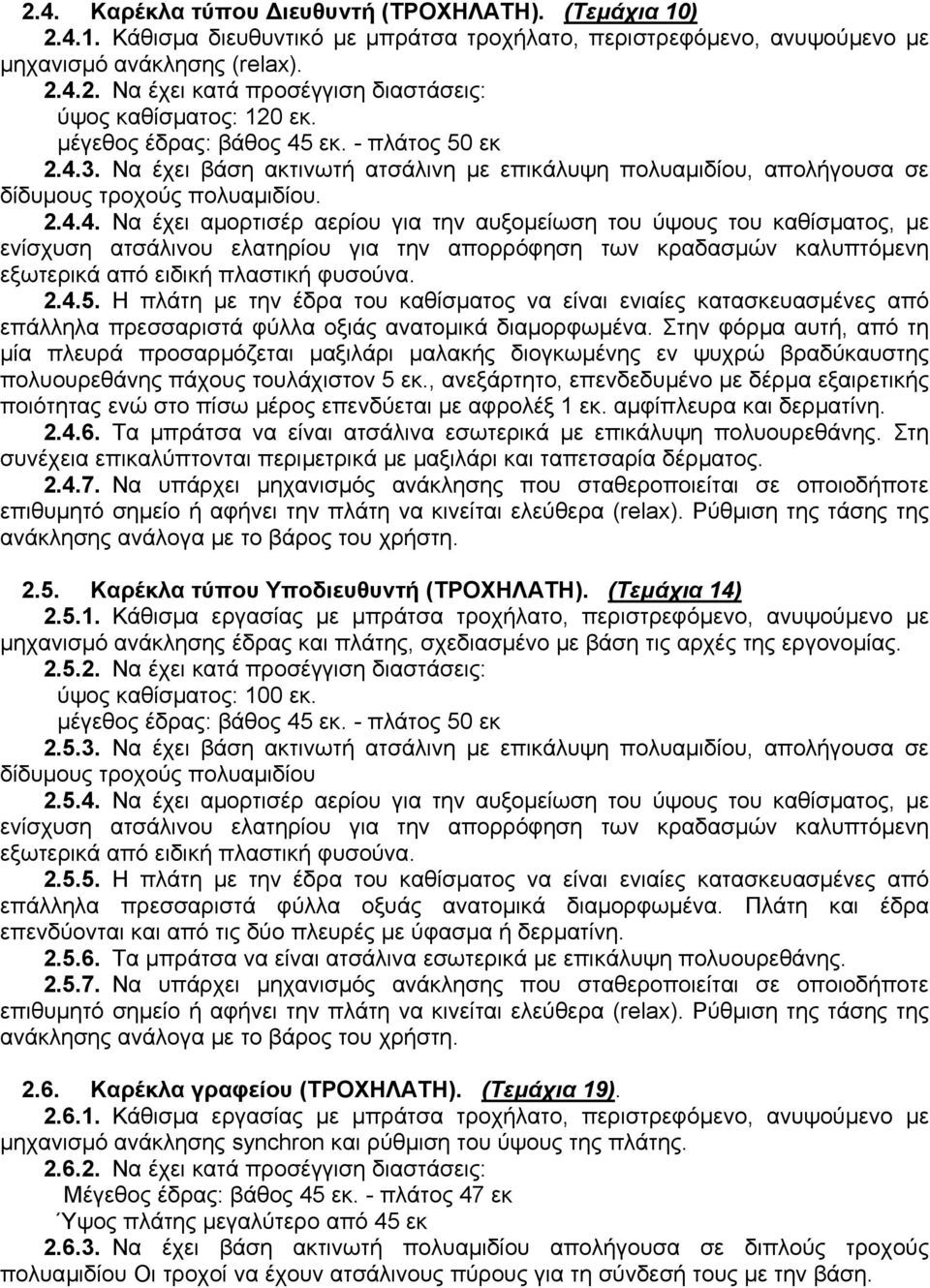

4 2.4. Καρέκλα τύπου ιευθυντή (ΤΡΟΧΗΛΑΤΗ). (Τεµάχια 10) Κάθισµα διευθυντικό µε µπράτσα τροχήλατο, περιστρεφόµενο, ανυψούµενο µε µηχανισµό ανάκλησης (relax) Να έχει κατά προσέγγιση διαστάσεις: ύψος καθίσµατος: 120 εκ. µέγεθος έδρας: βάθος 45 εκ. - πλάτος 50 εκ Να έχει βάση ακτινωτή ατσάλινη µε επικάλυψη πολυαµιδίου, απολήγουσα σε δίδυµους τροχούς πολυαµιδίου Να έχει αµορτισέρ αερίου για την αυξοµείωση του ύψους του καθίσµατος, µε ενίσχυση ατσάλινου ελατηρίου για την απορρόφηση των κραδασµών καλυπτόµενη εξωτερικά από ειδική πλαστική φυσούνα Η πλάτη µε την έδρα του καθίσµατος να είναι ενιαίες κατασκευασµένες από επάλληλα πρεσσαριστά φύλλα οξιάς ανατοµικά διαµορφωµένα. Στην φόρµα αυτή, από τη µία πλευρά προσαρµόζεται µαξιλάρι µαλακής διογκωµένης εν ψυχρώ βραδύκαυστης πολυουρεθάνης πάχους τουλάχιστον 5 εκ., ανεξάρτητο, επενδεδυµένο µε δέρµα εξαιρετικής ποιότητας ενώ στο πίσω µέρος επενδύεται µε αφρολέξ 1 εκ. αµφίπλευρα και δερµατίνη Τα µπράτσα να είναι ατσάλινα εσωτερικά µε επικάλυψη πολυουρεθάνης. Στη συνέχεια επικαλύπτονται περιµετρικά µε µαξιλάρι και ταπετσαρία δέρµατος Να υπάρχει µηχανισµός ανάκλησης που σταθεροποιείται σε οποιοδήποτε επιθυµητό σηµείο ή αφήνει την πλάτη να κινείται ελεύθερα (relax). Ρύθµιση της τάσης της ανάκλησης ανάλογα µε το βάρος του χρήστη Καρέκλα τύπου Υποδιευθυντή (ΤΡΟΧΗΛΑΤΗ). (Τεµάχια 14) Κάθισµα εργασίας µε µπράτσα τροχήλατο, περιστρεφόµενο, ανυψούµενο µε µηχανισµό ανάκλησης έδρας και πλάτης, σχεδιασµένο µε βάση τις αρχές της εργονοµίας Να έχει κατά προσέγγιση διαστάσεις: ύψος καθίσµατος: 100 εκ. µέγεθος έδρας: βάθος 45 εκ. - πλάτος 50 εκ Να έχει βάση ακτινωτή ατσάλινη µε επικάλυψη πολυαµιδίου, απολήγουσα σε δίδυµους τροχούς πολυαµιδίου Να έχει αµορτισέρ αερίου για την αυξοµείωση του ύψους του καθίσµατος, µε ενίσχυση ατσάλινου ελατηρίου για την απορρόφηση των κραδασµών καλυπτόµενη εξωτερικά από ειδική πλαστική φυσούνα Η πλάτη µε την έδρα του καθίσµατος να είναι ενιαίες κατασκευασµένες από επάλληλα πρεσσαριστά φύλλα οξυάς ανατοµικά διαµορφωµένα. Πλάτη και έδρα επενδύονται και από τις δύο πλευρές µε ύφασµα ή δερµατίνη Τα µπράτσα να είναι ατσάλινα εσωτερικά µε επικάλυψη πολυουρεθάνης Να υπάρχει µηχανισµός ανάκλησης που σταθεροποιείται σε οποιοδήποτε επιθυµητό σηµείο ή αφήνει την πλάτη να κινείται ελεύθερα (relax). Ρύθµιση της τάσης της ανάκλησης ανάλογα µε το βάρος του χρήστη Καρέκλα γραφείου (ΤΡΟΧΗΛΑΤΗ). (Τεµάχια 19) Κάθισµα εργασίας µε µπράτσα τροχήλατο, περιστρεφόµενο, ανυψούµενο µε µηχανισµό ανάκλησης synchron και ρύθµιση του ύψους της πλάτης Να έχει κατά προσέγγιση διαστάσεις: Μέγεθος έδρας: βάθος 45 εκ. - πλάτος 47 εκ Ύψος πλάτης µεγαλύτερο από 45 εκ Να έχει βάση ακτινωτή πολυαµιδίου απολήγουσα σε διπλούς τροχούς πολυαµιδίου Οι τροχοί να έχουν ατσάλινους πύρους για τη σύνδεσή τους µε την βάση.

5 Να έχει αµορτισέρ αερίου για την αυξοµείωση του ύψους του καθίσµατος, µε ενίσχυση ατσάλινου ελατηρίου για την απορρόφηση των κραδασµών καλυπτόµενη εξωτερικά από ειδική πλαστική φυσούνα Η πλάτη να είναι παραλληλόγραµµου σχήµατος και έδρας από κέλυφος πολυαµιδίου µε νευρώσεις ανατοµικά διαµορφωµένα. Το ύψος της πλάτης ρυθµίζεται ανάλογα µε τις ανάγκες του χρήστη χωρίς την χρήση βίδας µε µηχανισµό που προσαρµόζεται στο βραχίονα σύνδεσης έδρας µε την πλάτη. Ο παραπάνω βραχίονας αποτελείται από χαλυβδοέλασµα ο οποίος καλύπτεται από πολυεστερικό κέλυφος. Πλάτη και έδρα επενδύονται και από τις δύο πλευρές µε ύφασµα ή δερµατίνη Τα µπράτσα να είναι ατσάλινα εσωτερικά µε επικάλυψη πολυουρεθάνης Να υπάρχει µηχανισµός πεπιεσµένου ειδικού αερίου µε αµορτισέρ ασφαλείας για την ταυτόχρονη κλίση της πλάτης και της έδρας σταθεροποιούµενος µε δύο ανεξάρτητους µοχλούς, σε οποιοδήποτε σηµείο µε µόνιµη επαφή στην ανθρώπινη πλάτη και µοχλό ρύθµισης της τάσης της ανάκλησης Συρταροθήκη τροχήλατη ιευθυντή. (Τεµάχια 10) Να αποτελείται από τρία συρτάρια και µία µολυβοθήκη που φέρουν κλειδαριά ασφαλείας Να είναι κατασκευασµένη από µοριοσανίδα πάχους 18 χιλ. µε επένδυση καπλαµά δρυός ή καρυδιάς Τα συρτάρια να είναι κατασκευασµένα από λαµαρίνα DKP πάχους 1,8 mm τουλάχιστον και να κινούνται σε µεταλλικούς οδηγούς Η συρταροθήκη να στηρίζεται σε τέσσερις τροχούς οι οποίοι να καλύπτονται περιµετρικά στη βάση από πλαίσιο (µπάζα) αναλόγου ύψους από µοριοσανίδα πάχους 18 χιλ. µε επένδυση καπλαµά δρυός ή καρυδιάς Η συρταροθήκη να είναι λουστραρισµένη µε βερνίκια άριστης ποιότητας Συρταροθήκη τροχήλατη. (14 Υπο/ντη + 20 Κοινού τύπου) Να αποτελείται από τρία συρτάρια και µία µολυβοθήκη που φέρουν κλειδαριά ασφαλείας Να είναι κατασκευασµένη από µελαµίνη πάχους 18 χιλ. Συνδεδεµένα µε καβίλιες και κόλλα ταχείας πήξεως Περιµετρικά στο καπάκι τοποθετείται PVC πάχους 3 χιλ. και στα υπόλοιπα σόκορα ταινία µελαµίνης. Να είναι θερµοσυγκοληµµένο για εξασφάλιση απόλυτης αντοχής Τα συρτάρια κινούνται σε µεταλλικούς οδηγούς. Η συρταροθήκη στηρίζεται σε τέσσερις τροχούς 2.9. Τραπεζάκι για ηλ. υπολογιστή (PC). (Τεµάχια 19) Να έχει διαστάσεις περίπου 080Χ080Χ Η επιφάνεια να είναι από µελαµίνη πάχους 30 χιλ. Να διαθέτει και βοηθητική επιφάνεια σε χαµηλότερο ύψος για την τοποθέτηση του πληκτρολογίου Τα πλαϊνά να είναι από µελαµίνη πάχους 30 χιλ. Κάθε πλαϊνό να φέρει πλαστικά προστατευτικά πέλµατα για την σωστή έδραση του γραφείου Τα περιθώρια να είναι από PVC πάχους 3 χιλ. Να είναι θερµοσυγκοληµµένο για εξασφάλιση απόλυτης αντοχής Η µετώπη του τραπεζιού να είναι από µελαµίνη πάχους 18 χιλ Ντουλάπι χαµηλό µε ράφια. (Τεµάχια 19) Να έχει διαστάσεις περίπου 085(π) Χ 042(β) Χ 080(υ) Να είναι κατασκευασµένο από:

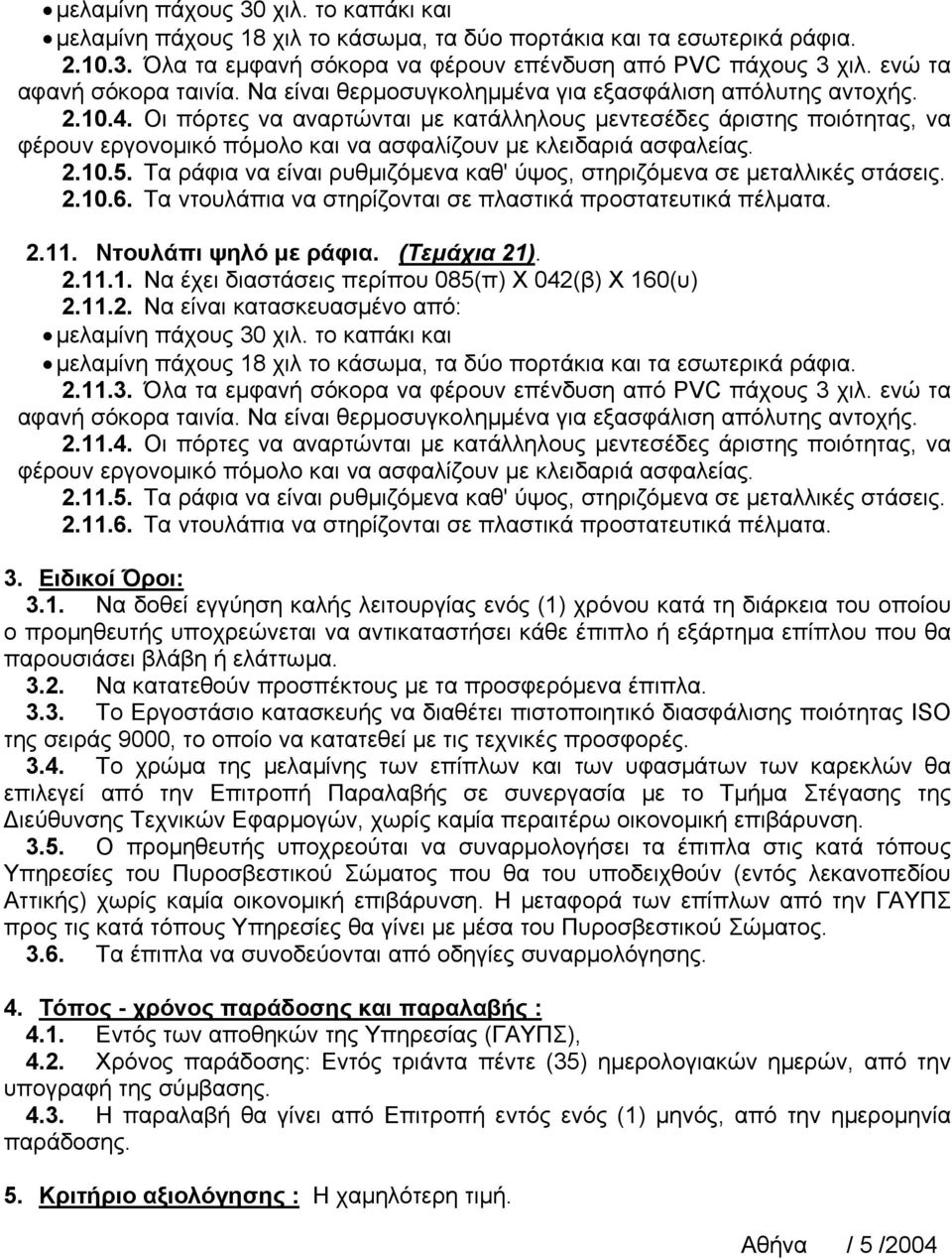

6 µελαµίνη πάχους 30 χιλ. το καπάκι και µελαµίνη πάχους 18 χιλ το κάσωµα, τα δύο πορτάκια και τα εσωτερικά ράφια Όλα τα εµφανή σόκορα να φέρουν επένδυση από PVC πάχους 3 χιλ. ενώ τα αφανή σόκορα ταινία. Να είναι θερµοσυγκοληµµένα για εξασφάλιση απόλυτης αντοχής Οι πόρτες να αναρτώνται µε κατάλληλους µεντεσέδες άριστης ποιότητας, να φέρουν εργονοµικό πόµολο και να ασφαλίζουν µε κλειδαριά ασφαλείας Τα ράφια να είναι ρυθµιζόµενα καθ' ύψος, στηριζόµενα σε µεταλλικές στάσεις Τα ντουλάπια να στηρίζονται σε πλαστικά προστατευτικά πέλµατα Ντουλάπι ψηλό µε ράφια. (Τεµάχια 21) Να έχει διαστάσεις περίπου 085(π) Χ 042(β) Χ 160(υ) Να είναι κατασκευασµένο από: µελαµίνη πάχους 30 χιλ. το καπάκι και µελαµίνη πάχους 18 χιλ το κάσωµα, τα δύο πορτάκια και τα εσωτερικά ράφια Όλα τα εµφανή σόκορα να φέρουν επένδυση από PVC πάχους 3 χιλ. ενώ τα αφανή σόκορα ταινία. Να είναι θερµοσυγκοληµµένα για εξασφάλιση απόλυτης αντοχής Οι πόρτες να αναρτώνται µε κατάλληλους µεντεσέδες άριστης ποιότητας, να φέρουν εργονοµικό πόµολο και να ασφαλίζουν µε κλειδαριά ασφαλείας Τα ράφια να είναι ρυθµιζόµενα καθ' ύψος, στηριζόµενα σε µεταλλικές στάσεις Τα ντουλάπια να στηρίζονται σε πλαστικά προστατευτικά πέλµατα. 3. Ειδικοί Όροι: 3.1. Να δοθεί εγγύηση καλής λειτουργίας ενός (1) χρόνου κατά τη διάρκεια του οποίου ο προµηθευτής υποχρεώνεται να αντικαταστήσει κάθε έπιπλο ή εξάρτηµα επίπλου που θα παρουσιάσει βλάβη ή ελάττωµα Να κατατεθούν προσπέκτους µε τα προσφερόµενα έπιπλα Το Εργοστάσιο κατασκευής να διαθέτει πιστοποιητικό διασφάλισης ποιότητας ISO της σειράς 9000, το οποίο να κατατεθεί µε τις τεχνικές προσφορές Το χρώµα της µελαµίνης των επίπλων και των υφασµάτων των καρεκλών θα επιλεγεί από την Επιτροπή Παραλαβής σε συνεργασία µε το Τµήµα Στέγασης της ιεύθυνσης Τεχνικών Εφαρµογών, χωρίς καµία περαιτέρω οικονοµική επιβάρυνση Ο προµηθευτής υποχρεούται να συναρµολογήσει τα έπιπλα στις κατά τόπους Υπηρεσίες του Πυροσβεστικού Σώµατος που θα του υποδειχθούν (εντός λεκανοπεδίου Αττικής) χωρίς καµία οικονοµική επιβάρυνση. Η µεταφορά των επίπλων από την ΓΑΥΠΣ προς τις κατά τόπους Υπηρεσίες θα γίνει µε µέσα του Πυροσβεστικού Σώµατος Τα έπιπλα να συνοδεύονται από οδηγίες συναρµολόγησης. 4. Τόπος - χρόνος παράδοσης και παραλαβής : 4.1. Εντός των αποθηκών της Υπηρεσίας (ΓΑΥΠΣ), 4.2. Χρόνος παράδοσης: Εντός τριάντα πέντε (35) ηµερολογιακών ηµερών, από την υπογραφή της σύµβασης Η παραλαβή θα γίνει από Επιτροπή εντός ενός (1) µηνός, από την ηµεροµηνία παράδοσης. 5. Κριτήριο αξιολόγησης : Η χαµηλότερη τιµή. Αθήνα / 5 /2004

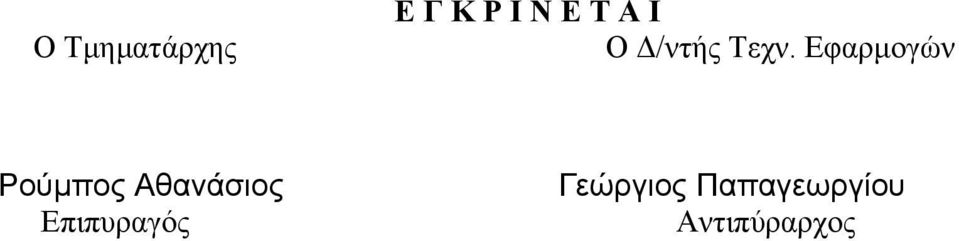

7 Ο Τµηµατάρχης Ε Γ Κ Ρ Ι Ν Ε Τ Α Ι Ο /ντής Τεχν. Εφαρµογών Ρούµπος Αθανάσιος Επιπυραγός Γεώργιος Παπαγεωργίου Αντιπύραρχος
