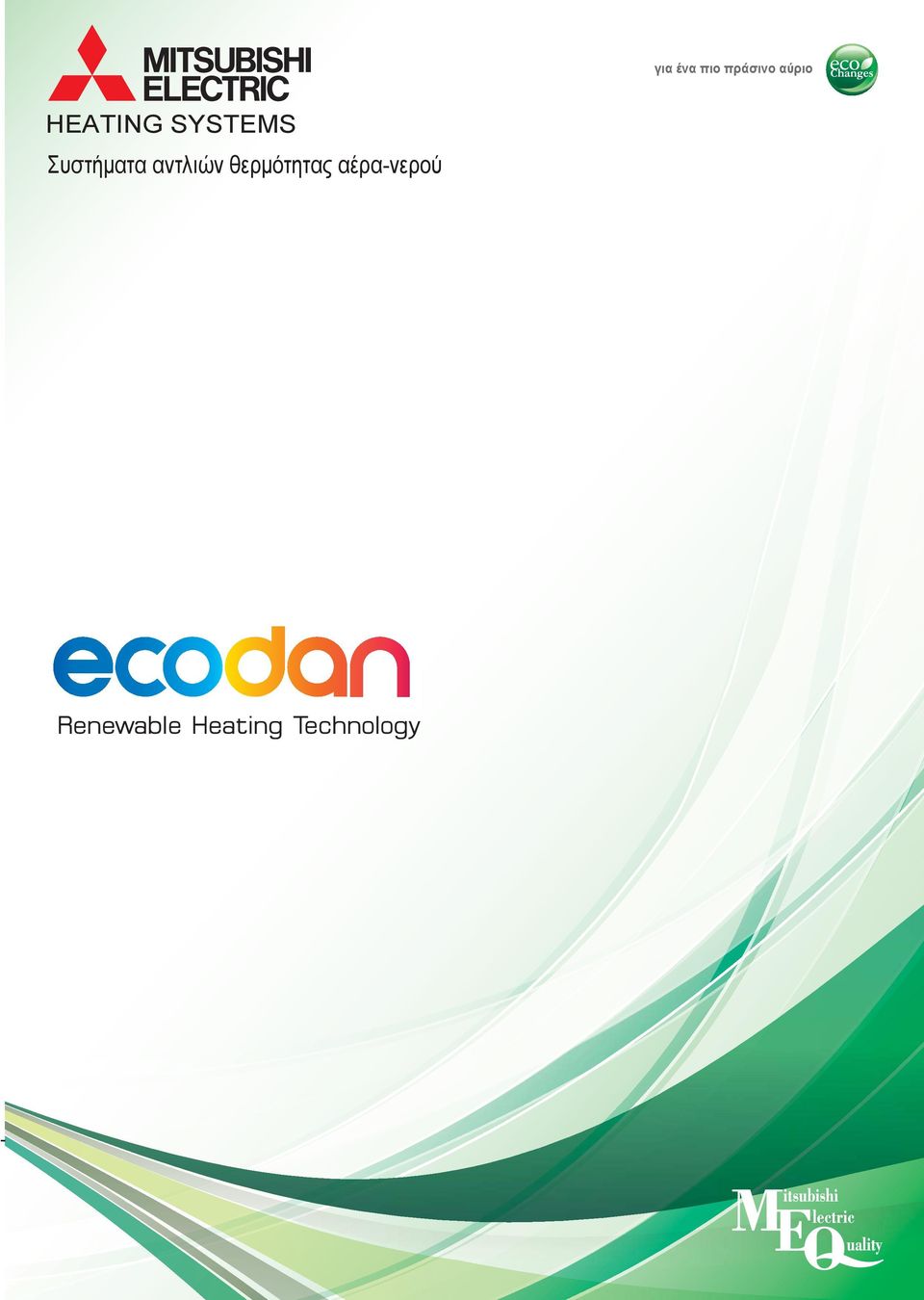

για ένα πιο πράσινο αύριο HEATING SYSTEMS Συστήματα αντλιών θερμότητας αέρα-νερού

Transcript

1 για ένα πιο πράσινο αύριο HETING SYSTEMS Συστήματα αντλιών θερμότητας αέρανερού

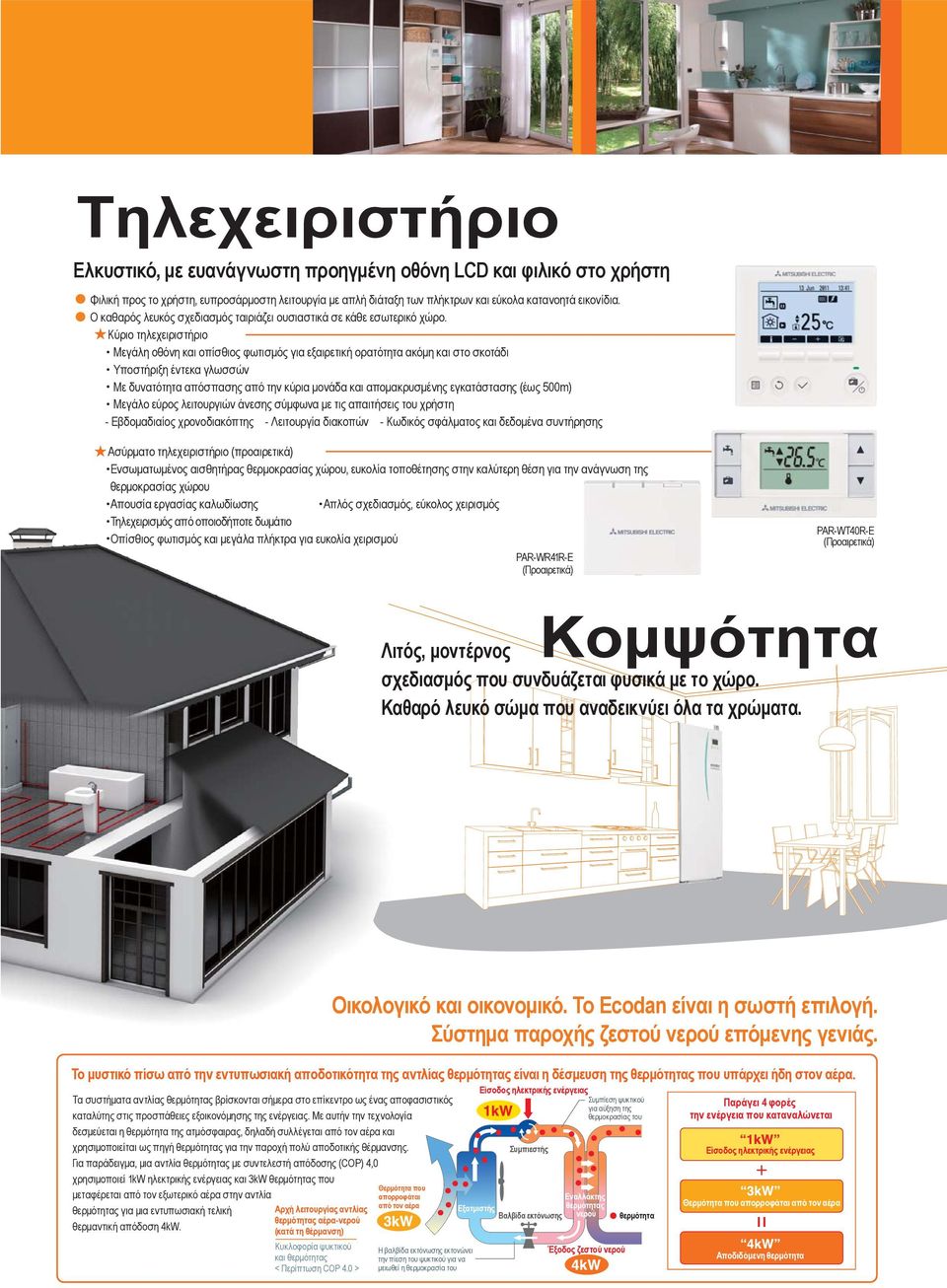

2 Π Όλα σε ένα & μικρών διαστάσεων Τηλεχειριστήριο Το μικρό συνολικά μέγεθος συμβάλλει στην ευκολία μεταφοράς, εγκατάστασης και συντήρησης Ελκυστικό, με ευανάγνωστη προηγμένη οθόνη LCD και φιλικό στο χρήστη Φιλική προς το χρήστη, ευπροσάρμοστη λειτουργία με απλή διάταξη των πλήκτρων και εύκολα κατανοητά εικονίδια. Ο καθαρός λευκός σχεδιασμός ταιριάζει ουσιαστικά σε κάθε εσωτερικό χώρο. Απλοποιημένο: Όλα τα βασικά λειτουργικά εξαρτήματα είναι ενσωματωμένα στη μονάδα. Ευκολία συντήρησης: Τα σχετικά εξαρτήματα βρίσκονται στο εμπρός μέρος της μονάδας Συμπαγής σχεδιασμός μονάδας με δεξαμενή ζεστού νερού: (Π Υ Β) Η εγκατάσταση είναι εφικτή σε υπόγεια με χαμηλή οροφή και εντός των στάνταρ διαστάσεων για οικιακές συσκευές. Απαιτείται επιφάνεια μόλις 0,405m². Συμπαγής σχεδιασμός μονάδας Hydro box χωρίς δεξαμενή ζεστού νερού: 530x800x360 (ΠxΥxΒ) Ευκολία μεταφοράς και εγκατάστασης με τη βοήθεια της προσαρτημένης λαβής (Μονάδα με δεξαμενή) και της πλάτης (Μονάδα Hydro box) Μονάδα με δεξαμενή ζεστού νερού Μονάδα Hydro box χωρίς δεξαμενή ζεστού νερού (πίσω) ΛΑΒΕΣ (πίσω) ΚΟΥΤΙ Σ ΚΟΥΤΙ Σ ΑΝΤΙΣΤΑΣΗ ΕΝΙΣΧΥΣΗΣ ΤΡΙΟΔΗ ΒΑΛΒΙΔΑ ΒΑΛΒΙΔΑ ΚΥΚΛΟΦΟΡΗΤΗ ΚΥΚΛΟΦΟΡΗΤΗΣ Κύριο τηλεχειριστήριο Μεγάλη οθόνη και οπίσθιος φωτισμός για εξαιρετική ορατότητα ακόμη και στο σκοτάδι Υποστήριξη έντεκα γλωσσών Με δυνατότητα απόσπασης από την κύρια μονάδα και απομακρυσμένης εγκατάστασης (έως 500m) Μεγάλο εύρος λειτουργιών άνεσης σύμφωνα με τις απαιτήσεις του χρήστη Εβδομαδιαίος χρονοδιακόπτης Λειτουργία διακοπών Κωδικός σφάλματος και δεδομένα συντήρησης Ασύρματο τηλεχειριστήριο (προαιρετικά) Ενσωματωμένος αισθητήρας θερμοκρασίας χώρου, ευκολία τοποθέτησης στην καλύτερη θέση για την ανάγνωση της θερμοκρασίας χώρου Απουσία εργασίας καλωδίωσης Απλός σχεδιασμός, εύκολος χειρισμός Τηλεχειρισμός από οποιοδήποτε δωμάτιο Οπίσθιος φωτισμός και μεγάλα πλήκτρα για ευκολία χειρισμού ΕΜΒΑΠΤΙΣΜΕΝΗ ΑΝΤΙΣΤΑΣΗ* Κομψότητα ΑΝΤΙΣΤΑΣΗ ΕΝΙΣΧΥΣΗΣ Λιτός, μοντέρνος σχεδιασμός που συνδυάζεται φυσικά με το χώρο. Καθαρό λευκό σώμα που αναδεικνύει όλα τα χρώματα. ΔΙΑΚΟΠΤΗΣ ΕΛΕΓΧΟΥ ΡΟΗΣ (πίσω) ΒΑΛΒΙΔΑ ΕΚΤΟΝΩΣΗΣ ΠΙΕΣΗΣ (πίσω) ΔΙΑΚΟΠΤΗΣ ΕΛΕΓΧΟΥ ΡΟΗΣ ΡΥΘΜΙΣΤΗΣ ΛΑΒΗ PRWT40RE PRWR41RE ΔΕΞΑΜΕΝΗ *Μόνο για το M H Υψηλής ισχύος Ακόμη και σε πολύ χαμηλές θερμοκρασίες περιβάλλοντος, οι ZUBDN μπορούν να παρέχουν πολύ ισχυρή θέρμανση. Το μοναδικό κύκλωμα flash injection (στιγμιαίου ψεκασμού) διατηρεί την ονομαστική απόδοση έως τους 15 C*. Το εγγυημένο εύρος λειτουργίας στη θέρμανση επεκτείνεται στους 25 C. Οικολογικό και οικονομικό. Το Ecodan είναι η σωστή επιλογή. Σύστημα παροχής ζεστού νερού επόμενης γενιάς. Κύκλωμα Flash Injection (στιγμιαίου ψεκασμού) Το εγγυημένο εύρος λειτουργίας θέρμανσης επεκτείνεται στους 25 C (εξωτερική θερμοκρασία) Η απόδοση θέρμανσης του ZUBDN είναι ισοδύναμη με αυτή μοντέλου μεγαλύτερου κατά δύο μεγέθη στους 15 C 15 Απόδοση θέρμανσης () ροσφέρει μεγαλύτερη εξοικονόμηση ενέργειας, αυξημένη άνεση και ευκολότερη εγκατάσταση Φιλική προς το χρήστη λειτουργία Γρήγορη, εύκολη εγκατάσταση ZUBDN 5HP ZUBDN 4HP 10 Power IN 5 P ow 25 o C 20 o C er INV 15 o C V 5HP ZUBDN 3HP ZUBDN 35HP 4HP 7 o C Θερμοκρασία εξωτερικού αέρα στον αγωγό εισαγωγής * ενδεχόμενη μικρή απόκλιση από την επιλογή της εσωτερικής μονάδας 0 oc Το μυστικό πίσω από την εντυπωσιακή αποδοτικότητα της αντλίας θερμότητας είναι η δέσμευση της θερμότητας που υπάρχει ήδη στον αέρα. Τα συστήματα αντλίας θερμότητας βρίσκονται σήμερα στο επίκεντρο ως ένας αποφασιστικός καταλύτης στις προσπάθειες εξοικονόμησης της ενέργειας. Με αυτήν την τεχνολογία δεσμεύεται η θερμότητα της ατμόσφαιρας, δηλαδή συλλέγεται από τον αέρα και χρησιμοποιείται ως πηγή θερμότητας για την παροχή πολύ αποδοτικής θέρμανσης. Για παράδειγμα, μια αντλία θερμότητας με συντελεστή απόδοσης (COP) 4,0 χρησιμοποιεί 1 ηλεκτρικής ενέργειας και 3 θερμότητας που Θερμότητα που μεταφέρεται από τον εξωτερικό αέρα στην αντλία απορροφάται Αρχή λειτουργίας αντλίας από τον αέρα θερμότητας για μια εντυπωσιακή τελική θερμότητας αέρανερού θερμαντική απόδοση 4. (κατά τη θέρμανση) Κυκλοφορία ψυκτικού και θερμότητας < Περίπτωση COP 4.0 > Συμπίεση ψυκτικού για αύξηση της θερμοκρασίας του Συμπιεστής Εξατμιστής Η βαλβίδα εκτόνωσης εκτονώνει την πίεση του ψυκτικού για να μειωθεί η θερμοκρασία του Βαλβίδα εκτόνωσης Παράγει 4 φορές την ενέργεια που καταναλώνεται θερμότητας νερού Θερμότητα που απορροφάται από τον αέρα θερμότητα Έξοδος ζεστού νερού Αποδιδόμενη θερμότητα

3 Π Όλα σε ένα & μικρών διαστάσεων Τηλεχειριστήριο Το μικρό συνολικά μέγεθος συμβάλλει στην ευκολία μεταφοράς, εγκατάστασης και συντήρησης Ελκυστικό, με ευανάγνωστη προηγμένη οθόνη LCD και φιλικό στο χρήστη Φιλική προς το χρήστη, ευπροσάρμοστη λειτουργία με απλή διάταξη των πλήκτρων και εύκολα κατανοητά εικονίδια. Ο καθαρός λευκός σχεδιασμός ταιριάζει ουσιαστικά σε κάθε εσωτερικό χώρο. Απλοποιημένο: Όλα τα βασικά λειτουργικά εξαρτήματα είναι ενσωματωμένα στη μονάδα. Ευκολία συντήρησης: Τα σχετικά εξαρτήματα βρίσκονται στο εμπρός μέρος της μονάδας Συμπαγής σχεδιασμός μονάδας με δεξαμενή ζεστού νερού: (Π Υ Β) Η εγκατάσταση είναι εφικτή σε υπόγεια με χαμηλή οροφή και εντός των στάνταρ διαστάσεων για οικιακές συσκευές. Απαιτείται επιφάνεια μόλις 0,405m². Συμπαγής σχεδιασμός μονάδας Hydro box χωρίς δεξαμενή ζεστού νερού: 530x800x360 (ΠxΥxΒ) Ευκολία μεταφοράς και εγκατάστασης με τη βοήθεια της προσαρτημένης λαβής (Μονάδα με δεξαμενή) και της πλάτης (Μονάδα Hydro box) Μονάδα με δεξαμενή ζεστού νερού Μονάδα Hydro box χωρίς δεξαμενή ζεστού νερού (πίσω) ΛΑΒΕΣ (πίσω) ΚΟΥΤΙ Σ ΚΟΥΤΙ Σ ΑΝΤΙΣΤΑΣΗ ΕΝΙΣΧΥΣΗΣ ΤΡΙΟΔΗ ΒΑΛΒΙΔΑ ΒΑΛΒΙΔΑ ΚΥΚΛΟΦΟΡΗΤΗ ΚΥΚΛΟΦΟΡΗΤΗΣ Κύριο τηλεχειριστήριο Μεγάλη οθόνη και οπίσθιος φωτισμός για εξαιρετική ορατότητα ακόμη και στο σκοτάδι Υποστήριξη έντεκα γλωσσών Με δυνατότητα απόσπασης από την κύρια μονάδα και απομακρυσμένης εγκατάστασης (έως 500m) Μεγάλο εύρος λειτουργιών άνεσης σύμφωνα με τις απαιτήσεις του χρήστη Εβδομαδιαίος χρονοδιακόπτης Λειτουργία διακοπών Κωδικός σφάλματος και δεδομένα συντήρησης Ασύρματο τηλεχειριστήριο (προαιρετικά) Ενσωματωμένος αισθητήρας θερμοκρασίας χώρου, ευκολία τοποθέτησης στην καλύτερη θέση για την ανάγνωση της θερμοκρασίας χώρου Απουσία εργασίας καλωδίωσης Απλός σχεδιασμός, εύκολος χειρισμός Τηλεχειρισμός από οποιοδήποτε δωμάτιο Οπίσθιος φωτισμός και μεγάλα πλήκτρα για ευκολία χειρισμού ΕΜΒΑΠΤΙΣΜΕΝΗ ΑΝΤΙΣΤΑΣΗ* Κομψότητα ΑΝΤΙΣΤΑΣΗ ΕΝΙΣΧΥΣΗΣ Λιτός, μοντέρνος σχεδιασμός που συνδυάζεται φυσικά με το χώρο. Καθαρό λευκό σώμα που αναδεικνύει όλα τα χρώματα. ΔΙΑΚΟΠΤΗΣ ΕΛΕΓΧΟΥ ΡΟΗΣ (πίσω) ΒΑΛΒΙΔΑ ΕΚΤΟΝΩΣΗΣ ΠΙΕΣΗΣ (πίσω) ΔΙΑΚΟΠΤΗΣ ΕΛΕΓΧΟΥ ΡΟΗΣ ΡΥΘΜΙΣΤΗΣ ΛΑΒΗ PRWT40RE PRWR41RE ΔΕΞΑΜΕΝΗ *Μόνο για το M H Υψηλής ισχύος Ακόμη και σε πολύ χαμηλές θερμοκρασίες περιβάλλοντος, οι ZUBDN μπορούν να παρέχουν πολύ ισχυρή θέρμανση. Το μοναδικό κύκλωμα flash injection (στιγμιαίου ψεκασμού) διατηρεί την ονομαστική απόδοση έως τους 15 C*. Το εγγυημένο εύρος λειτουργίας στη θέρμανση επεκτείνεται στους 25 C. Οικολογικό και οικονομικό. Το Ecodan είναι η σωστή επιλογή. Σύστημα παροχής ζεστού νερού επόμενης γενιάς. Κύκλωμα Flash Injection (στιγμιαίου ψεκασμού) Το εγγυημένο εύρος λειτουργίας θέρμανσης επεκτείνεται στους 25 C (εξωτερική θερμοκρασία) Η απόδοση θέρμανσης του ZUBDN είναι ισοδύναμη με αυτή μοντέλου μεγαλύτερου κατά δύο μεγέθη στους 15 C 15 Απόδοση θέρμανσης () ροσφέρει μεγαλύτερη εξοικονόμηση ενέργειας, αυξημένη άνεση και ευκολότερη εγκατάσταση Φιλική προς το χρήστη λειτουργία Γρήγορη, εύκολη εγκατάσταση ZUBDN 5HP ZUBDN 4HP 10 Power IN 5 P ow 25 o C 20 o C er INV 15 o C V 5HP ZUBDN 3HP ZUBDN 35HP 4HP 7 o C Θερμοκρασία εξωτερικού αέρα στον αγωγό εισαγωγής * ενδεχόμενη μικρή απόκλιση από την επιλογή της εσωτερικής μονάδας 0 oc Το μυστικό πίσω από την εντυπωσιακή αποδοτικότητα της αντλίας θερμότητας είναι η δέσμευση της θερμότητας που υπάρχει ήδη στον αέρα. Τα συστήματα αντλίας θερμότητας βρίσκονται σήμερα στο επίκεντρο ως ένας αποφασιστικός καταλύτης στις προσπάθειες εξοικονόμησης της ενέργειας. Με αυτήν την τεχνολογία δεσμεύεται η θερμότητα της ατμόσφαιρας, δηλαδή συλλέγεται από τον αέρα και χρησιμοποιείται ως πηγή θερμότητας για την παροχή πολύ αποδοτικής θέρμανσης. Για παράδειγμα, μια αντλία θερμότητας με συντελεστή απόδοσης (COP) 4,0 χρησιμοποιεί 1 ηλεκτρικής ενέργειας και 3 θερμότητας που Θερμότητα που μεταφέρεται από τον εξωτερικό αέρα στην αντλία απορροφάται Αρχή λειτουργίας αντλίας από τον αέρα θερμότητας για μια εντυπωσιακή τελική θερμότητας αέρανερού θερμαντική απόδοση 4. (κατά τη θέρμανση) Κυκλοφορία ψυκτικού και θερμότητας < Περίπτωση COP 4.0 > Συμπίεση ψυκτικού για αύξηση της θερμοκρασίας του Συμπιεστής Εξατμιστής Η βαλβίδα εκτόνωσης εκτονώνει την πίεση του ψυκτικού για να μειωθεί η θερμοκρασία του Βαλβίδα εκτόνωσης Παράγει 4 φορές την ενέργεια που καταναλώνεται θερμότητας νερού Θερμότητα που απορροφάται από τον αέρα θερμότητα Έξοδος ζεστού νερού Αποδιδόμενη θερμότητα

4 Π Όλα σε ένα & μικρών διαστάσεων Τηλεχειριστήριο Το μικρό συνολικά μέγεθος συμβάλλει στην ευκολία μεταφοράς, εγκατάστασης και συντήρησης Ελκυστικό, με ευανάγνωστη προηγμένη οθόνη LCD και φιλικό στο χρήστη Φιλική προς το χρήστη, ευπροσάρμοστη λειτουργία με απλή διάταξη των πλήκτρων και εύκολα κατανοητά εικονίδια. Ο καθαρός λευκός σχεδιασμός ταιριάζει ουσιαστικά σε κάθε εσωτερικό χώρο. Απλοποιημένο: Όλα τα βασικά λειτουργικά εξαρτήματα είναι ενσωματωμένα στη μονάδα. Ευκολία συντήρησης: Τα σχετικά εξαρτήματα βρίσκονται στο εμπρός μέρος της μονάδας Συμπαγής σχεδιασμός μονάδας με δεξαμενή ζεστού νερού: (Π Υ Β) Η εγκατάσταση είναι εφικτή σε υπόγεια με χαμηλή οροφή και εντός των στάνταρ διαστάσεων για οικιακές συσκευές. Απαιτείται επιφάνεια μόλις 0,405m². Συμπαγής σχεδιασμός μονάδας Hydro box χωρίς δεξαμενή ζεστού νερού: 530x800x360 (ΠxΥxΒ) Ευκολία μεταφοράς και εγκατάστασης με τη βοήθεια της προσαρτημένης λαβής (Μονάδα με δεξαμενή) και της πλάτης (Μονάδα Hydro box) Μονάδα με δεξαμενή ζεστού νερού Μονάδα Hydro box χωρίς δεξαμενή ζεστού νερού (πίσω) ΛΑΒΕΣ (πίσω) ΚΟΥΤΙ Σ ΚΟΥΤΙ Σ ΑΝΤΙΣΤΑΣΗ ΕΝΙΣΧΥΣΗΣ ΤΡΙΟΔΗ ΒΑΛΒΙΔΑ ΒΑΛΒΙΔΑ ΚΥΚΛΟΦΟΡΗΤΗ ΚΥΚΛΟΦΟΡΗΤΗΣ Κύριο τηλεχειριστήριο Μεγάλη οθόνη και οπίσθιος φωτισμός για εξαιρετική ορατότητα ακόμη και στο σκοτάδι Υποστήριξη έντεκα γλωσσών Με δυνατότητα απόσπασης από την κύρια μονάδα και απομακρυσμένης εγκατάστασης (έως 500m) Μεγάλο εύρος λειτουργιών άνεσης σύμφωνα με τις απαιτήσεις του χρήστη Εβδομαδιαίος χρονοδιακόπτης Λειτουργία διακοπών Κωδικός σφάλματος και δεδομένα συντήρησης Ασύρματο τηλεχειριστήριο (προαιρετικά) Ενσωματωμένος αισθητήρας θερμοκρασίας χώρου, ευκολία τοποθέτησης στην καλύτερη θέση για την ανάγνωση της θερμοκρασίας χώρου Απουσία εργασίας καλωδίωσης Απλός σχεδιασμός, εύκολος χειρισμός Τηλεχειρισμός από οποιοδήποτε δωμάτιο Οπίσθιος φωτισμός και μεγάλα πλήκτρα για ευκολία χειρισμού ΕΜΒΑΠΤΙΣΜΕΝΗ ΑΝΤΙΣΤΑΣΗ* Κομψότητα ΑΝΤΙΣΤΑΣΗ ΕΝΙΣΧΥΣΗΣ Λιτός, μοντέρνος σχεδιασμός που συνδυάζεται φυσικά με το χώρο. Καθαρό λευκό σώμα που αναδεικνύει όλα τα χρώματα. ΔΙΑΚΟΠΤΗΣ ΕΛΕΓΧΟΥ ΡΟΗΣ (πίσω) ΒΑΛΒΙΔΑ ΕΚΤΟΝΩΣΗΣ ΠΙΕΣΗΣ (πίσω) ΔΙΑΚΟΠΤΗΣ ΕΛΕΓΧΟΥ ΡΟΗΣ ΡΥΘΜΙΣΤΗΣ ΛΑΒΗ PRWT40RE PRWR41RE ΔΕΞΑΜΕΝΗ *Μόνο για το M H Υψηλής ισχύος Ακόμη και σε πολύ χαμηλές θερμοκρασίες περιβάλλοντος, οι ZUBDN μπορούν να παρέχουν πολύ ισχυρή θέρμανση. Το μοναδικό κύκλωμα flash injection (στιγμιαίου ψεκασμού) διατηρεί την ονομαστική απόδοση έως τους 15 C*. Το εγγυημένο εύρος λειτουργίας στη θέρμανση επεκτείνεται στους 25 C. Οικολογικό και οικονομικό. Το Ecodan είναι η σωστή επιλογή. Σύστημα παροχής ζεστού νερού επόμενης γενιάς. Κύκλωμα Flash Injection (στιγμιαίου ψεκασμού) Το εγγυημένο εύρος λειτουργίας θέρμανσης επεκτείνεται στους 25 C (εξωτερική θερμοκρασία) Η απόδοση θέρμανσης του ZUBDN είναι ισοδύναμη με αυτή μοντέλου μεγαλύτερου κατά δύο μεγέθη στους 15 C 15 Απόδοση θέρμανσης () ροσφέρει μεγαλύτερη εξοικονόμηση ενέργειας, αυξημένη άνεση και ευκολότερη εγκατάσταση Φιλική προς το χρήστη λειτουργία Γρήγορη, εύκολη εγκατάσταση ZUBDN 5HP ZUBDN 4HP 10 Power IN 5 P ow 25 o C 20 o C er INV 15 o C V 5HP ZUBDN 3HP ZUBDN 35HP 4HP 7 o C Θερμοκρασία εξωτερικού αέρα στον αγωγό εισαγωγής * ενδεχόμενη μικρή απόκλιση από την επιλογή της εσωτερικής μονάδας 0 oc Το μυστικό πίσω από την εντυπωσιακή αποδοτικότητα της αντλίας θερμότητας είναι η δέσμευση της θερμότητας που υπάρχει ήδη στον αέρα. Τα συστήματα αντλίας θερμότητας βρίσκονται σήμερα στο επίκεντρο ως ένας αποφασιστικός καταλύτης στις προσπάθειες εξοικονόμησης της ενέργειας. Με αυτήν την τεχνολογία δεσμεύεται η θερμότητα της ατμόσφαιρας, δηλαδή συλλέγεται από τον αέρα και χρησιμοποιείται ως πηγή θερμότητας για την παροχή πολύ αποδοτικής θέρμανσης. Για παράδειγμα, μια αντλία θερμότητας με συντελεστή απόδοσης (COP) 4,0 χρησιμοποιεί 1 ηλεκτρικής ενέργειας και 3 θερμότητας που Θερμότητα που μεταφέρεται από τον εξωτερικό αέρα στην αντλία απορροφάται Αρχή λειτουργίας αντλίας από τον αέρα θερμότητας για μια εντυπωσιακή τελική θερμότητας αέρανερού θερμαντική απόδοση 4. (κατά τη θέρμανση) Κυκλοφορία ψυκτικού και θερμότητας < Περίπτωση COP 4.0 > Συμπίεση ψυκτικού για αύξηση της θερμοκρασίας του Συμπιεστής Εξατμιστής Η βαλβίδα εκτόνωσης εκτονώνει την πίεση του ψυκτικού για να μειωθεί η θερμοκρασία του Βαλβίδα εκτόνωσης Παράγει 4 φορές την ενέργεια που καταναλώνεται θερμότητας νερού Θερμότητα που απορροφάται από τον αέρα θερμότητα Έξοδος ζεστού νερού Αποδιδόμενη θερμότητα

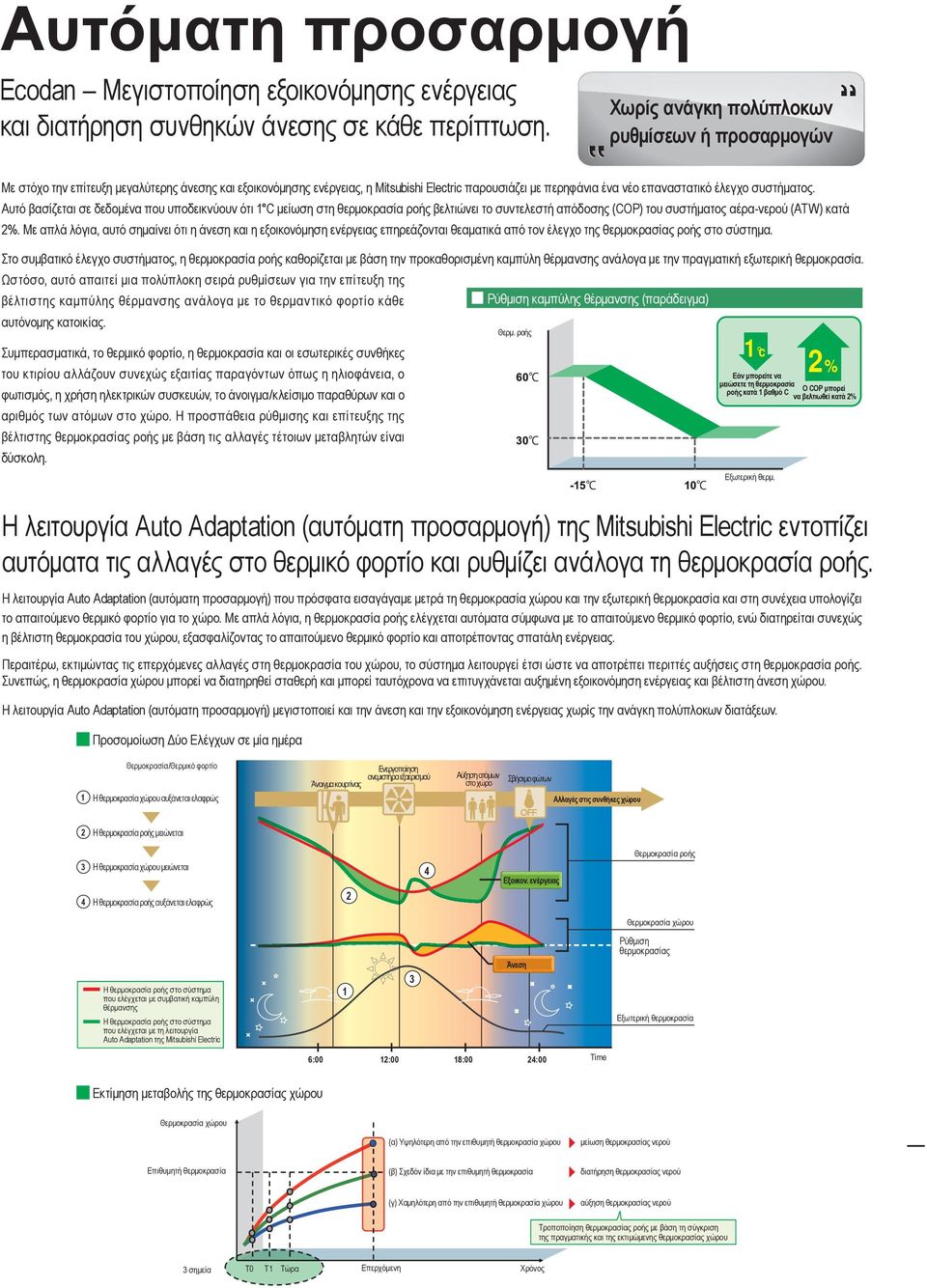

5 Αυτόματη προσαρμογή Ecodan Μεγιστοποίηση εξοικονόμησης ενέργειας και διατήρηση συνθηκών άνεσης σε κάθε περίπτωση. Χωρίς ανάγκη πολύπλοκων ρυθμίσεων ή προσαρμογών Με στόχο την επίτευξη μεγαλύτερης άνεσης και εξοικονόμησης ενέργειας, η Mitsubishi Electric παρουσιάζει με περηφάνια ένα νέο επαναστατικό έλεγχο συστήματος. Αυτό βασίζεται σε δεδομένα που υποδεικνύουν ότι 1 C μείωση στη θερμοκρασία ροής βελτιώνει το συντελεστή απόδοσης (COP) του συστήματος αέρανερού (TW) κατά 2%. Με απλά λόγια, αυτό σημαίνει ότι η άνεση και η εξοικονόμηση ενέργειας επηρεάζονται θεαματικά από τον έλεγχο της θερμοκρασίας ροής στο σύστημα. Στο συμβατικό έλεγχο συστήματος, η θερμοκρασία ροής καθορίζεται με βάση την προκαθορισμένη καμπύλη θέρμανσης ανάλογα με την πραγματική εξωτερική θερμοκρασία. Ωστόσο, αυτό απαιτεί μια πολύπλοκη σειρά ρυθμίσεων για την επίτευξη της βέλτιστης καμπύλης θέρμανσης ανάλογα με το θερμαντικό φορτίο κάθε Ρύθμιση καμπύλης θέρμανσης (παράδειγμα) αυτόνομης κατοικίας. Συμπερασματικά, το θερμικό φορτίο, η θερμοκρασία και οι εσωτερικές συνθήκες του κτιρίου αλλάζουν συνεχώς εξαιτίας παραγόντων όπως η ηλιοφάνεια, ο φωτισμός, η χρήση ηλεκτρικών συσκευών, το άνοιγμα/κλείσιμο παραθύρων και ο αριθμός των ατόμων στο χώρο. Η προσπάθεια ρύθμισης και επίτευξης της βέλτιστης θερμοκρασίας ροής με βάση τις αλλαγές τέτοιων μεταβλητών είναι δύσκολη. Θερμ. ροής 1 c Εξωτερική θερμ. 2% Εάν μπορείτε να μειώσετε τη θερμοκρασία Ο COP μπορεί ροής κατά 1 βαθμό C να βελτιωθεί κατά 2% Η λειτουργία uto daptation (αυτόματη προσαρμογή) της Mitsubishi Electric εντοπίζει αυτόματα τις αλλαγές στο θερμικό φορτίο και ρυθμίζει ανάλογα τη θερμοκρασία ροής. Η λειτουργία uto daptation (αυτόματη προσαρμογή) που πρόσφατα εισαγάγαμε μετρά τη θερμοκρασία χώρου και την εξωτερική θερμοκρασία και στη συνέχεια υπολογίζει το απαιτούμενο θερμικό φορτίο για το χώρο. Με απλά λόγια, η θερμοκρασία ροής ελέγχεται αυτόματα σύμφωνα με το απαιτούμενο θερμικό φορτίο, ενώ διατηρείται συνεχώς η βέλτιστη θερμοκρασία του χώρου, εξασφαλίζοντας το απαιτούμενο θερμικό φορτίο και αποτρέποντας σπατάλη ενέργειας. Περαιτέρω, εκτιμώντας τις επερχόμενες αλλαγές στη θερμοκρασία του χώρου, το σύστημα λειτουργεί έτσι ώστε να αποτρέπει περιττές αυξήσεις στη θερμοκρασία ροής. Συνεπώς, η θερμοκρασία χώρου μπορεί να διατηρηθεί σταθερή και μπορεί ταυτόχρονα να επιτυγχάνεται αυξημένη εξοικονόμηση ενέργειας και βέλτιστη άνεση χώρου. Η λειτουργία uto daptation (αυτόματη προσαρμογή) μεγιστοποιεί και την άνεση και την εξοικονόμηση ενέργειας χωρίς την ανάγκη πολύπλοκων διατάξεων. Προσομοίωση Δύο Ελέγχων σε μία ημέρα 1 Θερμοκρασία/Θερμικό φορτίο Η θερμοκρασία χώρου αυξάνεται ελαφρώς Άνοιγμα κουρτίνας Ενεργοποίηση ανεμιστήρα εξαερισμού Αύξηση ατόμων στο χώρο Σβήσιμο φώτων Αλλαγές στις συνθήκες χώρου 2 Η θερμοκρασία ροής μειώνεται 3 4 Η θερμοκρασία χώρου μειώνεται Η θερμοκρασία ροής αυξάνεται ελαφρώς 2 4 Εξοικον. ενέργειας Θερμοκρασία ροής Θερμοκρασία χώρου Η θερμοκρασία ροής στο σύστημα που ελέγχεται με συμβατική καμπύλη θέρμανσης Η θερμοκρασία ροής στο σύστημα που ελέγχεται με τη λειτουργία uto daptation της Mitsubishi Electric 1 3 Άνεση 6:00 12:00 18:00 24:00 Time Ρύθμιση θερμοκρασίας Εξωτερική θερμοκρασία Εκτίμηση μεταβολής της θερμοκρασίας χώρου Θερμοκρασία χώρου (α) Υψηλότερη από την επιθυμητή θερμοκρασία χώρου μείωση θερμοκρασίας νερού Επιθυμητή θερμοκρασία (β) Σχεδόν ίδια με την επιθυμητή θερμοκρασία διατήρηση θερμοκρασίας νερού (γ) Χαμηλότερη από την επιθυμητή θερμοκρασία χώρου αύξηση θερμοκρασίας νερού Τροποποίηση θερμοκρασίας ροής με βάση τη σύγκριση της πραγματικής και της εκτιμώμενης θερμοκρασίας χώρου 3 σημεία T0 T1 Τώρα Επερχόμενη Χρόνος

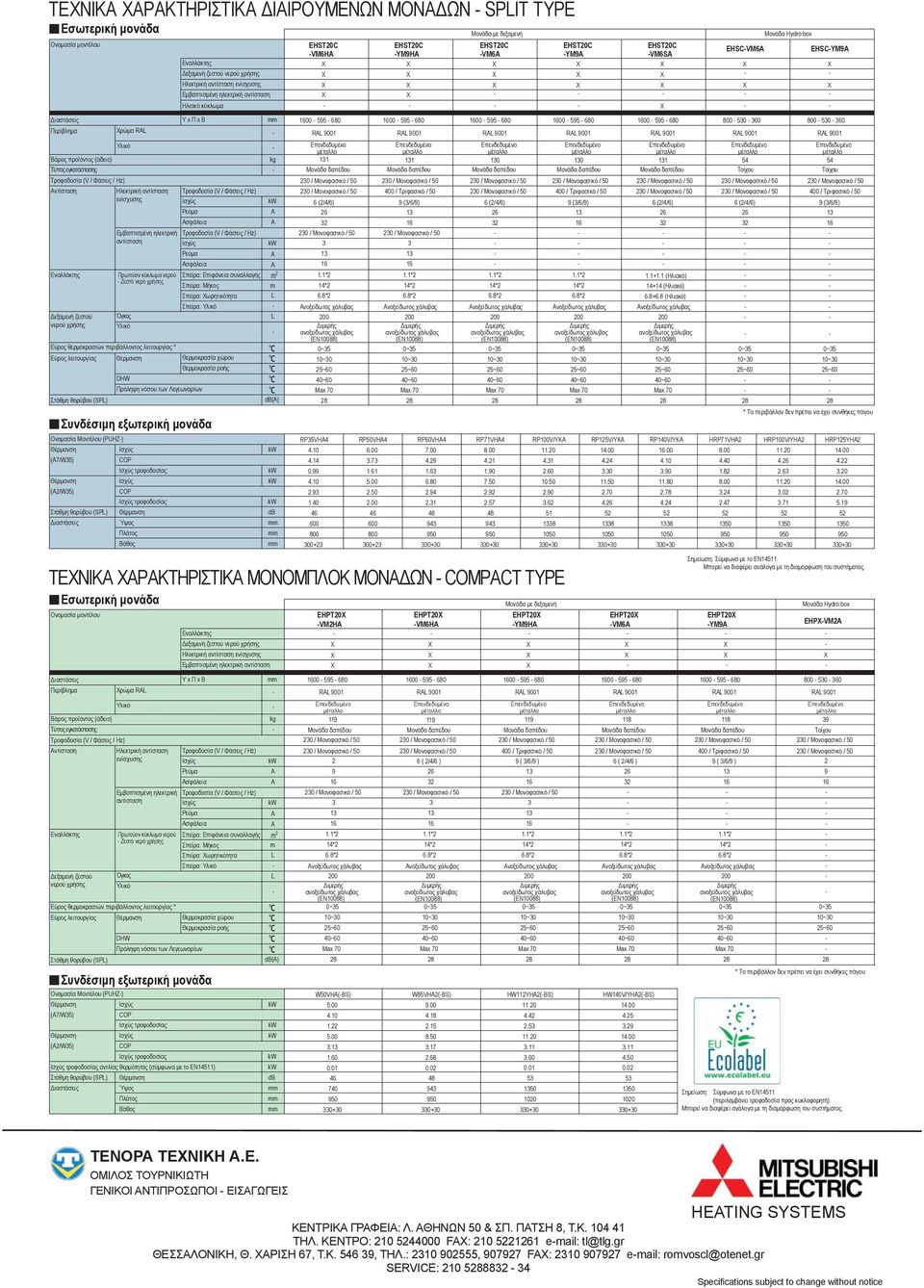

6 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΙΑΙΡΟΥΜΕΝΩΝ ΜΟΝΑΔΩΝ SPLIT TYPE Εσωτερική μονάδα Ονομασία μοντέλου Δεξαμενή ζεστού νερού χρήσης Ηλεκτρική αντίσταση ενίσχυσης Εμβαπτισμένη ηλεκτρική αντίσταση Ηλιακό κύκλωμα Διαστάσεις Υ x Π x Β Περίβλημα Χρώμα RL Υλικό Βάρος προϊόντος (άδειο) kg Τύπος εγκατάστασης Τροφοδοσία (V / Φάσεις / Hz) Αντίσταση Ηλεκτρική αντίσταση Τροφοδοσία (V / Φάσεις / Hz) ενίσχυσης Ισχύς Ρεύμα Ασφάλεια Δεξαμενή ζεστού νερού χρήσης Εμβαπτισμένη ηλεκτρική αντίσταση Τροφοδοσία (V / Φάσεις / Hz) Ισχύς Ρεύμα Ασφάλεια Πρωτεύον κύκλωμα νερού Σπείρα: Επιφάνεια συναλλαγής m 2 Ζεστό νερό χρήσης Σπείρα: Μήκος m Σπείρα: Χωρητικότητα L Σπείρα: Υλικό Όγκος L Υλικό Εύρος θερμοκρασιών περιβάλλοντος λειτουργίας * Εύρος λειτουργίας Θέρμανση Θερμοκρασία χώρου Θερμοκρασία ροής DHW Πρόληψη νόσου των Λεγεωναρίων Στάθμη θορύβου (SPL) Συνδέσιμη εξωτερική μονάδα db() Ονομασία Μοντέλου (PUHZ) Θέρμανση Ισχύς (7/W35) COP Θέρμανση Ισχύς (2/W35) COP Στάθμη θορύβου (SPL) Θέρμανση db Διαστάσεις Ύψος Ονομασία μοντέλου Πλάτος Βάθος Ονομασία Μοντέλου (PUHZ) Θέρμανση Ισχύς (7/W35) COP Θέρμανση Ισχύς (2/W35) COP αντλίας θερμότητας (σύμφωνα με το EN14511) Στάθμη θορύβου (SPL) Θέρμανση db Διαστάσεις Ύψος Πλάτος Βάθος Μονάδα με δεξαμενή Μονάδα Hydro box VM6H YM9H VM6 YM9 VM6S EHSCVM6 EHSCYM RL 9001 RL 9001 RL 9001 RL 9001 RL 9001 RL 9001 RL Μονάδα δαπέδου Μονάδα δαπέδου Μονάδα δαπέδου Μονάδα δαπέδου Μονάδα δαπέδου Τοίχου Τοίχου 400 / Τριφασικό / / Τριφασικό / / Τριφασικό / 50 6 (2/4/6) 9 (3/6/9) 6 (2/4/6) 9 (3/6/9) 6 (2/4/6) 6 (2/4/6) 9 (3/6/9) *2 1.1*2 1.1*2 1.1* (Ηλιακό) 14*2 14*2 14*2 14* (Ηλιακό) 6.8*2 6.8*2 6.8*2 6.8* (Ηλιακό) Ανοξείδωτος χάλυβας Ανοξείδωτος χάλυβας Ανοξείδωτος χάλυβας Ανοξείδωτος χάλυβας Ανοξείδωτος χάλυβας ~35 0~35 0~35 0~35 0~35 0~35 0~35 10~30 10~30 10~30 10~30 10~30 10~30 10~30 25~60 25~60 25~60 25~60 25~60 25~60 25~60 40~60 40~60 40~60 40~60 40~60 Max 70 Max 70 Max 70 Max 70 Max * Το περιβάλλον δεν πρέπει να έχει συνθήκες πάγου RP35VH W50VH(BS) RP50VH RP60VH W85VH2(BS) RP71VH RP100V/YK ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΟΝΟΜΠΛΟΚ ΜΟΝΑΔΩΝ COMPCT TYPE Εσωτερική μονάδα HW112YH2(BS) RP125V/YK HW140V/YH2(BS) RP140V/YK HRP71VH HRP100V/YH HRP125YH Σημείωση: Σύμφωνα με το EN Μπορεί να διαφέρει ανάλογα με τη διαμόρφωση του συστήματος. Μονάδα με δεξαμενή Μονάδα Hydro box EHPT20 EHPT20 EHPT20 EHPT20 EHPT20 VM2H VM6H YM9H VM6 YM9 EHPVM2 Δεξαμενή ζεστού νερού χρήσης Ηλεκτρική αντίσταση ενίσχυσης Εμβαπτισμένη ηλεκτρική αντίσταση Διαστάσεις Υ x Π x Β Περίβλημα Χρώμα RL RL 9001 RL 9001 RL 9001 RL 9001 RL 9001 RL 9001 Υλικό Βάρος προϊόντος (άδειο) kg Τύπος εγκατάστασης Μονάδα δαπέδου Μονάδα δαπέδου Μονάδα δαπέδου Μονάδα δαπέδου Μονάδα δαπέδου Τοίχου Τροφοδοσία (V / Φάσεις / Hz) Αντίσταση Ηλεκτρική αντίσταση Τροφοδοσία (V / Φάσεις / Hz) 400 / Τριφασικό / / Τριφασικό / 50 ενίσχυσης Ισχύς 2 6 ( 2/4/6 ) 9 ( 3/6/9 ) 6 ( 2/4/6 ) 9 ( 3/6/9 ) 2 Ρεύμα Ασφάλεια Εμβαπτισμένη ηλεκτρική Τροφοδοσία (V / Φάσεις / Hz) αντίσταση Ισχύς Ρεύμα Ασφάλεια Πρωτεύον κύκλωμα νερού Σπείρα: Επιφάνεια συναλλαγής m 2 1.1*2 1.1*2 1.1*2 1.1*2 1.1*2 Ζεστό νερό χρήσης Σπείρα: Μήκος m 14*2 14*2 14*2 14*2 14*2 Σπείρα: Χωρητικότητα L 6.8*2 6.8*2 6.8*2 6.8*2 6.8*2 Σπείρα: Υλικό Ανοξείδωτος χάλυβας Ανοξείδωτος χάλυβας Ανοξείδωτος χάλυβας Ανοξείδωτος χάλυβας Ανοξείδωτος χάλυβας Δεξαμενή ζεστού Όγκος L νερού χρήσης Υλικό Εύρος θερμοκρασιών περιβάλλοντος λειτουργίας * 0~35 0~35 0~35 0~35 0~35 0~35 Εύρος λειτουργίας Θέρμανση Θερμοκρασία χώρου 10~30 10~30 10~30 10~30 10~30 10~30 Θερμοκρασία ροής 25~60 25~60 25~60 25~60 25~60 25~60 DHW 40~60 40~60 40~60 40~60 40~60 Πρόληψη νόσου των Λεγεωναρίων Max 70 Max 70 Max 70 Max 70 Max 70 Στάθμη θορύβου (SPL) db() * Το περιβάλλον δεν πρέπει να έχει συνθήκες πάγου Συνδέσιμη εξωτερική μονάδα Σημείωση: Σύμφωνα με το EN14511 (περιλαμβάνει τροφοδοσία προς κυκλοφορητή). Μπορεί να διαφέρει ανάλογα με τη διαμόρφωση του συστήματος. ΤΕΝΟΡΑ ΤΕΧΝΙΚΗ Α.Ε. ΟΜΙΛΟΣ ΤΟΥΡΝΙΚΙΩΤΗ ΓΕΝΙΚΟΙ ΑΝΤΙΠΡΟΣΩΠΟΙ ΕΙΣΑΓΩΓΕΙΣ HETING SYSTEMS ΚΕΝΤΡΙΚΑ ΓΡΑΦΕΙΑ: Λ. ΑΘΗΝΩΝ 50 & ΣΠ. ΠΑΤΣΗ 8, Τ.Κ ΤΗΛ. ΚΕΝΤΡΟ: F: tl@tlg.gr ΘΕΣΣΑΛΟΝΙΚΗ, Θ. ΧΑΡΙΣΗ 67, Τ.Κ , ΤΗΛ.: , F: romvoscl@otenet.gr SERVICE: Specifications subject to change without notice
